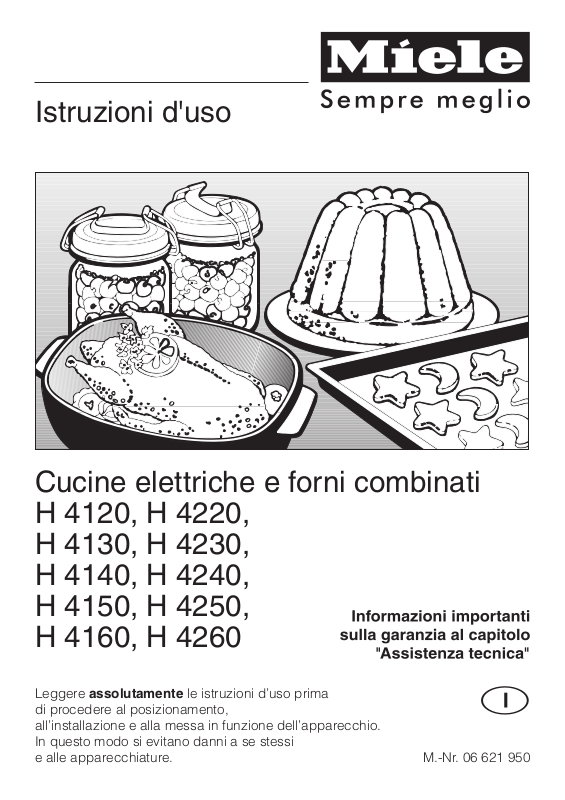

Miele H 4120, H 4220, H 4130, H 4230, H 4140 User manual

...

Istruzioni d'uso

Cucine elettriche e forni combinati H 4120, H 4220, H 4130, H 4230, H 4140, H 4240, H 4150, H 4250, H 4160, H 4260

Leggere assolutamente le istruzioni d’uso prima di procedere al posizionamento, all’installazione e alla messa in funzione dell’apparecchio. In questo modo si evitano danni a se stessi e alle apparecchiature.

M.-Nr. 06 621 950

Indice

Descrizione apparecchio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Dotazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Piano di cottura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Il Vostro contributo alla tutela dell'ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Indicazioni per la sicurezza e avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Mettere in funzione l'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Impostare l'ora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Pulire e riscaldare l'apparecchio per la prima volta . . . . . . . . . . . . . . . . . . . . . . . 18

Sistemi di riscaldamento nel forno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Uso del forno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Elementi di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Selettore funzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Selettore temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Utilizzare il forno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Utilizzare la funzione "Riscaldamento rapido" . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Preriscaldare il forno. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Cuocere pietanze precotte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Orologio programmatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Elementi di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Tasti Q, P e O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Display e triangolo V sul display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Immettere l'ora esatta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Immettere un tempo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Cancellare l'immissione (timer) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Immettere i tempi di cottura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Spegnere automaticamente il procedimento di cottura . . . . . . . . . . . . . . . . . . 26

Accendere e spegnere automaticamente il procedimento di cottura . . . . . . . 27

Fine di un procedimento di cottura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Controllare e modificare i tempi immessi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Cancellare i tempi di cottura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Modificare le impostazioni dell'apparecchio v . . . . . . . . . . . . . . . . . . . . . . . . 29

Indicazione dell'ora (PI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Segnale acustico (P2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Cuocere dolci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tabella per dolci. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Indice

Arrostire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Tabella per arrostire. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Grigliare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Tabella per grigliare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Preparare conserve e confetture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Scongelare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Cuocere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Cuocere pietanze precotte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Esempi di pietanze precotte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Cuocere + Dorare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Pietanze test / Classe di efficienza energetica . . . . . . . . . . . . . . . . . . . . . . . . . 46

Cura e pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Frontale dell'apparecchio, elementi di comando . . . . . . . . . . . . . . . . . . . . . . . . . 47

Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Teglia, leccarda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Griglia, griglie di inserimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Filtro antigrasso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Vano cottura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Smalto affinato con PerfectClean . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Smalto catalitico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Sganciare lo sportello del forno. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Smontare lo sportello . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Montare lo sportello . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Estrarre le griglie di inserimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Smontare la parete posteriore e il cielo del forno . . . . . . . . . . . . . . . . . . . . . . . . . 58

Guasti, cosa fare? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Assistenza tecnica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Informazioni importanti sulla garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Accessori su richiesta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Allacciamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Incassare la cucina elettrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Incassare il forno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Descrizione apparecchio

H 4120 E, H 4220 E, H 4130 E, H 4230 E

Pannello comandi

a Manopole zone di cottura a sinistra

posteriore e anteriore *

b Selettore funzioni * c Selettore temperatura * d Controllo temperatura y e Spia di controllo per le zone di cottu

ra z

f Manopole zone di cottura a destra

anteriore e posteriore *

Vano cottura

g Resistenza calore superiore/ grill con

cielo del forno rivestito in smalto ca talitico

h Apertura di aspirazione per il ventila

tore

i Parete posteriore rivestita con smalto

catalitico

j Griglie di inserimento con 4 livelli k Sportello del forno

* a seconda del modello, sulla posizio

ne zero, la manopola rientra nel pan nello

H 4120 B, H 4220 B, H 4130 B, H 4230 B

Descrizione apparecchio

Pannello comandi

a Selettore funzioni * b Selettore temperatura * c Controllo temperatura y

Vano cottura

d Resistenza calore superiore/ grill con

cielo del forno rivestito in smalto ca talitico

e Apertura di aspirazione per il ventila

tore

f Parete posteriore rivestita con smalto

catalitico

g Griglie di inserimento con 4 livelli h Sportello del forno

* a seconda del modello, sulla posizio

ne zero, la manopola rientra nel pan nello

Descrizione apparecchio

H 4140 E, H 4240 E, H 4150 E, H 4250 E, H 4160 E KAT, H 4260 E KAT

Pannello comandi

a Manopole zone di cottura a sinistra

posteriore e anteriore *

b Spia di controllo per le zone di cottu

ra z

c Selettore funzioni * d Orologio programmatore con tasti O,

Q e P

e Selettore temperatura * f Controllo temperatura y g Manopole zone di cottura a destra

anteriore e posteriore *

Vano cottura

h Resistenza calore superiore/ grill con

cielo del forno rivestito in smalto ca talitico

i Apertura di aspirazione per il ventila

tore

j Parete posteriore rivestita con smalto

catalitico

k Griglie di inserimento con 4 livelli l Sportello del forno

* a seconda del modello, sulla posizio

ne zero, la manopola rientra nel pan nello

Descrizione apparecchio

H 4140 B, H 4240 B, H 4150 B, H 4250 B, H 4160 B KAT, H 4260 B KAT

Pannello comandi

a Selettore funzioni * b Orologio programmatore con tasti O,

Q e P

c Selettore temperatura * d Controllo temperatura y

Vano cottura

e Resistenza calore superiore/ grill con

cielo del forno rivestito in smalto ca talitico

f Apertura di aspirazione per il ventila

tore

g Parete posteriore rivestita con smalto

catalitico

h Griglie di inserimento con 4 livelli i Sportello del forno

* a seconda del modello, sulla posizio

ne zero, la manopola rientra nel pan nello

Descrizione apparecchio

Dotazione

Funzionamento del forno

Il comando elettronico del forno con sente l'impiego delle diverse funzioni per cuocere, arrostire e grigliare.

Negli apparecchi con orologio pro grammatore il comando è predisposto anche per

l'indicazione dell'ora esatta,

–

il timer,

–

l'inserimento e il disinserimento auto

–

matici dei procedimenti di cottura,

– la scelta di impostazioni individuali

per l'apparecchio.

Sistema raffreddamento fumane

Quando il forno viene acceso si avvia automaticamente la ventola di raffreddamento, grazie alla quale le fumane calde derivanti dal vano cottura si mescolano con l'aria ambiente fredda e si raffreddano, prima che fuoriescano tra lo sportello del forno e il pannello co mandi.

Dopo un procedimento di cottura la ventola di raffreddamento rimane acce sa ancora per un po' affinché nel vano cottura, sul pannello comandi oppure sul mobile non si depositi umidità. Si disinserisce automaticamente quan do il vano del forno si è raffreddato ed è sceso quindi al di sotto di una deter minata temperatura.

Superfici affinate con PerfectClean

Le superfici

del vano cottura del forno,

–

delle griglie di inserimento,

–

della teglia,

–

della leccarda e

–

della griglia

– sono affinate con PerfectClean. Le eccezionali proprietà antiaderenti di

questo affinamento della superficie im

pediscono che le pietanze vi rimanga

no attaccate e ne facilitano la pulizia. Attenersi alle indicazioni riportate al capitolo "Cura e pulizia".

Superfici rivestite con smalto catalitico

La parete posteriore e il cielo del forno sono rivestiti con smalto catalitico grigio scuro, che elimina autonomamente spruzzi di olio e grasso a temperature elevate.

La pulizia di queste zone difficilmente accessibili nel vano cottura del forno viene quindi facilitata. Attenersi alle indicazioni riportate al ca

pitolo "Cura e pulizia".

Descrizione apparecchio

Elementi di comando "a scomparsa"

A seconda del modello, tutti gli elemen ti di comando possono "scomparire" nel pannello.

È sufficiente premere la manopola per farla fuoriuscire o per "nasconderla".

Accertarsi che le manopole siano in posizione "0". Altrimenti vengono danneggiate.

Illuminazione vano cottura

A seconda del modello, l'illuminazione è integrata in alto nel cielo del vano di cottura oppure nella parete laterale destra.

Catalizzatore

Sui modelli H 4160 e H 4260, nel sistema di raffreddamento fumane del forno è integrato un catalizzatore.

Filtra il grasso derivante dalle fumane in uscita e riduce la formazione dei cattivi odori.

Accessori

Di seguito vengono descritti gli acces

sori di serie.

Ulteriori accessori possono essere ri chiesti presso il rivenditore specializza to oppure l'assistenza tecnica Miele. Per informazioni relative a questi acces sori speciali vedi il relativo capitolo.

Teglia, leccarda e griglia

Teglia, leccarda e griglia sono dotate di un blocco di sicurezza che impedisce che fuoriescano del tutto quando le si volesse estrarre solo parzialmente.

All'atto dell'inserimento, fare atten zione che il blocco sia sempre sul retro.

Teglia, leccarda e griglia possono esse re estratte dal forno solo se vengono sollevate sul davanti.

Descrizione apparecchio

Filtri antigrasso

Il filtro antigrasso deve essere montato davanti all'apertura di aspirazione del ventilatore:

con Thermovent plus Y per arrosti

–

re sulla griglia oppure in una pentola senza coperchio o in una casseruola.

con Grill ventilato N.

–

Le particelle di grasso trasportate dall'aria calda in circolazione vengono raccolte nel filtro antigrasso. Il vano cottura e l'area dietro la parete posteriore del vano cottura rimangono più puliti.

Piano di cottura

Le indicazioni di funzionamento e di montaggio possono essere rilevate dal le istruzioni d'uso del piano di cottura.

Non utilizzare il filtro antigrasso per cuocere dolci. Si prolungherebbe il tempo di cottura.

Il Vostro contributo alla tutela dell’ambiente

Smaltimento dell’imballaggio

L’imballaggio ha lo scopo di proteggere la merce da eventuali danni che po trebbero verificarsi durante le operazio ni di trasporto. I materiali utilizzati per l’imballaggio sono riciclabili, per cui se lezionati secondo criteri di rispetto dell’ambiente e di facilità di smaltimen to finalizzata alla reintegrazione dei ma teriali nei cicli produttivi. Tale meccani smo permette da un lato di ridurre il vo lume degli scarti mentre dall’altro rende possibile un utilizzo più razionale delle risorse non rinnovabili.

Smaltimento rifiuti apparecchiature elettriche ed elettroniche (RAEE)

ai sensi del Decr. Legisl. 25 luglio 2005, n. 151 in attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche.

L'utente dovrà conferire l'apparecchia tura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elet tronici ed elettrotecnici oppure riconse

gnarla al rivenditore al momento

dell'acquisto di una nuova apparec

chiatura di tipo equivalente, in ragione

di uno a uno.

L'adeguata raccolta differenziata per

l'avvio successivo dell'apparecchiatura

dismessa al riciclaggio, al trattamento e

allo smaltimento ambientalmente com

patibile contribuisce a evitare possibili effetti negativi sull'ambiente e sulla sa lute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura.

Per la gestione del recupero e dello smaltimento degli elettrodomestici, Miele Italia aderisce al consorzio Ecodom (Consorzio Italiano Recupero e Riciclaggio Elettrodomestici).

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione di sanzioni amministrative previste dalla normativa vigente.

Il simbolo del cassonetto barrato indica che il prodotto alla fine della propria vita utile deve essere raccolto separa tamente dagli altri rifiuti.

Indicazioni per la sicurezza e avvertenze

Questa macchina è conforme alle vi genti norme di sicurezza. L'uso im proprio può provocare danni a cose e/o persone.

Leggere attentamente le istruzioni d'uso prima di mettere in funzione l'apparecchio poiché contengono importanti indicazioni per la sicurez za, l'uso e la manutenzione dell'ap parecchio. In questo modo si evita di mettere in pericolo la propria sicu rezza e di danneggiare la macchina.

Conservare le istruzioni d'uso e consegnarle anche a eventuali altri utenti.

Corretto impiego

L'apparecchio è deputato esclusi-

vamente all'impiego domestico per cuocere dolci e arrosti, scongelare, cuocere, grigliare, essiccare alimenti e preparare conserve. Ogni altro tipo di impiego non è con sentito e può rivelarsi pericoloso. Il pro duttore della macchina non risponde di danni causati da usi impropri o da im postazioni non corrette.

Coloro, che per incapacità fisica,

sensoriale o psichica, per inespe rienza, nonché non conoscenza non siano in grado di utilizzare autonoma mente con sicurezza questo apparec chio, possono metterlo in funzione solo se sorvegliati e istruiti da persone com petenti.

Sorvegliare i bambini che si trova

no nelle immediate vicinanze del l'apparecchio; non permettere loro di giocare con l'apparecchio.

I bambini eventualmente presenti

in casa possono utilizzare il forno da soli solo se in grado di usarlo corret tamente. È importante infatti che sap piano riconoscere i rischi derivanti dall'uso scorretto dell'apparecchio.

Sicurezza tecnica

Prima di allacciare l'apparecchio

alla rete elettrica confrontare asso lutamente i dati di allacciamento (tensione e frequenza) indicati sulla targhetta dati con quelli della rete elettrica. I dati devono combaciare, altrimenti l'apparecchio potrebbe danneggiarsi. In caso di dubbi, rivolgersi a un elettricista.

La sicurezza elettrica dell'apparec-

chio è garantita solo se questo viene allacciato a un conduttore di messa a terra installato conformemente alle norme vigenti. E' molto importante veri ficare che questa condizione sia soddi sfatta perché è fondamentale. In caso di dubbi, far controllare l'impianto da un tecnico specializzato. La casa produttrice non risponde dei danni (ad es. scossa elettrica) causati dalla mancanza o dall'interruzione del conduttore di messa a terra.

L'apparecchio può essere messo

in funzione solo quando è incassa to, in modo che non si possa inavverti tamente venire a contatto con le parti elettriche.

Indicazioni per la sicurezza e avvertenze

Non aprire mai l'involucro dell'ap

parecchio. L'eventuale contatto con parti sotto ten sione o la modifica delle strutture elettri che o meccaniche possono causare anomalie di funzionamento.

Lavori di installazione e manuten

zione devono essere eseguiti da personale qualificato. A causa di lavori o riparazioni non correttamente esegui ti, possono verificarsi notevoli pericoli per l'utente. La casa produttrice non ri sponde di questo tipo di danni.

Se il cavo di alimentazione fosse

danneggiato, il servizio di assistenza tecnica Miele deve installare un cavo speciale.

Per eseguire i lavori di installazione

e di manutenzione nonché di riparazione staccare l'apparecchio dalla rete elettrica. L'apparecchio è staccato dalla rete elettrica solo se:

– l’interruttore principale dell’impianto

elettrico è disinserito,

–

i fusibili dell’impianto elettrico sono completamente svitati,

–

il cavo di allacciamento è staccato dalla rete elettrica; per staccare l’apparecchio dalla rete non tirare il cavo, bensì afferrare la spina.

L'incasso e il montaggio di questo apparecchio in luoghi d'installazio

ne non stazionari (p.es. navi) possono

essere effettuati solo da personale qua

lificato che ne garantisca le premesse per un impiego sicuro.

Uso

Attenzione: Pericolo di ustionarsi!

Nell'area del forno le temperature

sono molto elevate.

Impedire ai bambini di toccare

l'apparecchio mentre è in funzione.

La pelle dei bambini è molto più delicata rispetto a quella degli adulti. Dell'apparecchio si scaldano il vetro dello sportello, l'area di fuoriuscita delle fumane e il pannello comandi.

Le zone di cottura della cucina diventano calde. Inoltre i bambini potrebbero bruciarsi se ribaltassero pentole o padelle calde.

Utilizzare sempre i guanti appositi da cucina per inserire le pietanze

nel forno oppure per estrarle; utilizzan do le funzioni calore superiore e inferio re oppure il grill la resistenza di riscal damento superiore e il cielo del forno si riscaldano molto. Pericolo di ustionarsi!

L'apparecchio non deve essere al

lacciato alla rete elettrica mediante prolunga. Le prolunghe non garantiscono la ne cessaria sicurezza dell'apparecchio (possono infatti, ad es., surriscaldarsi).

Indicazioni per la sicurezza e avvertenze

Non utilizzare stoviglie in materiale

plastico. Temperature particolar mente alte possono fondere questo tipo di materiale. Il forno può danneggiarsi.

Non trattare scatolame/contenitori

chiusi nell'apparecchio. Si genera sovrappressione e i contenitori possono scoppiare. Pericolo di ferirsi e di dan neggiare l'apparecchio.

Non trascinare sul fondo del vano

cottura oggetti, come per esempio pentole e padelle. La superficie del fon do potrebbe danneggiarsi.

Non appoggiarsi o sedersi sullo

sportello aperto dell'apparecchio e non appoggiarvi oggetti pesanti altrimenti potrebbe danneggiarsi. La portata max. dello sportello è di 15 kg.

Accertarsi che tra lo sportello e il

forno non rimanga incastrato nulla.

Coprire sempre le pietanze che

vengono conservate in forno. L'umidità che deriva dalle pietanze potrebbe corrodere l'apparecchio. Inoltre si evita che le stesse possano essiccar si.

Non spegnere l'apparecchio se si

desidera sfruttare il calore residuo per tenere in caldo le pietanze. Lasciare inserita la modalità di funzio namento selezionata e impostare la temperatura più bassa.

Non spegnere in nessun caso il forno. L'umidità dell'aria aumenta e si deposi ta sul pannello comandi e sui frontali dei mobili oppure forma delle goccioli ne sotto il piano di lavoro.

A causa dell'acqua di condensa

si possono danneggiare i mobili op

–

pure il piano di lavoro,

– si può corrodere l'apparecchio. Inoltre possono depositarsi fumane nel

catalizzatore (se presente) e diffondersi cattivi odori al successivo utilizzo del forno.

Preparare torte surgelate oppure

pizza sulla griglia, utilizzando carta da forno e non sulla teglia o sulla leccarda poiché possono deformarsi a tal punto da non poter essere più

estratte dal forno quando sono calde.

Ogni altro impiego della teglia o della leccarda causa un'ulteriore deformazio ne. Prodotti surgelati come patatine fritte, crocchette oppure similari possono es sere invece cotti sulla teglia oppure sul la leccarda.

Indicazioni per la sicurezza e avvertenze

Non versare mai acqua direttamen

te sulla teglia, sulla leccarda oppu re nel vano di cottura se le superfici sono ancora molto calde. Il vapore ac queo che ne fuoriesce può causare gravi ustioni e l'alterazione della tempe ratura può danneggiare lo smalto.

Non rivestire mai il fondo del vano

cottura con carta stagnola quando si utilizza il calore superiore e inferiore A / Cuocere+Dorare x / Riscaldamento ra pido Ä e non appoggiarvi padelle, pen tole, teglie o leccarde.

Introducendo nel forno una leccarda di un altro produttore, accertarsi che la distanza tra il bordo inferiore della leccarda e il fondo del vano di cottura sia almeno di 6 cm.

Se non viene rispettata tale indicazione, il calore inferiore viene bloccato. Lo smalto del fondo del vano cottura può creparsi oppure scoppiare.

In commercio sono reperibili rive-

stimenti in carta stagnola che pro teggono il vano cottura dalla sporcizia derivante dalla cottura, semplificando così il lavoro di pulizia. Utilizzando però queste pellicole i risultati di cottura si modificano sensibilmente. Inoltre può danneggiarsi anche l'apparecchio (p.es. accumulo di calore).

In generale

Rimanere sempre nelle vicinanze

dell’apparecchio quando si utiliz zano grassi e oli. Oli e grassi possono incendiarsi facilmente. Pericolo d’incendio.

Non utilizzare l’apparecchio per ri

scaldare l’ambiente. Le temperatu re elevate possono causare l’incendio di oggetti facilmente infiammabili situati nelle immediate vicinanze.

Accertarsi che le pietanze si riscal

dino sempre a sufficienza. La dura ta dipende da molti fattori, come tem peratura di partenza, quantità, tipo e caratteristiche del cibo o modifiche di ricetta. Eventuali germi presenti nei cibi, vengono soppressi solo a temperatura sufficientemente elevata (ü 70 °C) e con tempi abbastanza lunghi (ü 10 min.). In caso di dubbi sul riscaldamento del cibo, scegliere piuttosto un tempo un po' più lungo. E' inoltre importante che la temperatura venga distribuita uniformemente. Allo scopo vol tare o mescolare le pietanze.

Indicazioni per la sicurezza e avvertenze

Se si utilizza una presa elettrica

nelle immediate vicinanze dell’apparecchio, accertarsi che il cavo di alimentazione dell’elettrodomestico non rimanga incastrato nello sportello caldo del forno. L'isolamento del cavo potrebbe dan neggiarsi. Pericolo di scossa elettrica.

La casa produttrice non risponde di danni causati dall'inosservanza delle indicazioni per la sicurezza e le av vertenze.

Per pulire l'apparecchio non utiliz

zare assolutamente un apparec chio a vapore. Il vapore può giungere alle parti con duttrici di tensione e causare corto cir cuito.

Impiego di bevande alcoliche per

cuocere dolci oppure per arrostire: spesso per preparare pietanze al forno vengono utilizzate bevande alcoliche come rum, cognac, vino, ecc. L'alcol evapora grazie alle temperature elevate. Tenere conto che il vapore giunto alle resistenze di riscaldamento molto calde può provocare un incendio in circostanze sfavorevoli.

Mettere in funzione l'apparecchio

A seconda del modello, al momento della fornitura gli elementi di coman do sono "integrati" nel pannello co mandi. Prima di utilizzare l'apparec chio, premere gli elementi di coman do per estrarli.

Impostare l'ora

Sugli apparecchi con orologio pro grammatore è necessario immettere

l'ora prima di poter utilizzare il forno.

L'ora può essere impostata solo qualora il selettore è in posizione "0".

Sul display – lampeggia il simbolo m (ora), – lampeggiano "I2:00" e il triangolo V

sotto il simbolo m.

I2:00

Inserire l'ora con il tasto P o O.

Premere il tasto Q.

L'ora è confermata, i minuti lampeggia no.

Inserire i minuti con il tasto P o O.

^ ^ Premere il tasto Q.

Si confermano i minuti. Al termine dell'impostazione sul display

compare l'ora; lampeggiano i due punti.

Mettere in funzione l'apparecchio

Pulire e riscaldare l'appa

recchio per la prima volta

Togliere

- eventuali etichette presenti su teglia, leccarda oppure fondo del vano di cottura.

- eventuali distanziatori in sughero situati lateralmente al di sopra del vano cottura.

- l'eventuale pellicola di protezione dal frontale dell'apparecchio.

Attenersi alle indicazioni riportate al ca pitolo "Cura e pulizia".

Prima di utilizzare il forno – estrarre gli accessori dal vano di

cottura e lavarli.

– riscaldare l'apparecchio una volta a

vuoto, affinché gli odori sgradevoli che normalmente si sviluppano al primo riscaldamento possano rapidamente scomparire.

Prima di riscaldare l'apparecchio pu

lire il vano di cottura con un panno umido per eliminare la polvere e i re sidui delle confezioni eventualmente depositatisi.

Premere ed estrarre il selettore fun

zioni e il selettore temperatura. Ruotare il selettore funzioni sul riscal

damento rapido Ä. Con il selettore temperatura immette

re la temperatura massima.

Riscaldare il forno a vuoto almeno per un'ora. Accertarsi che durante questa operazione la cucina sia ben aerata. Impedire che i cattivi odori non giungano negli altri ambienti.

^ Aspettare finché l'apparecchio si sia

nuovamente raffreddato fino a raggiungere la temperatura ambiente.

^ Pulire il vano cottura con dell'acqua

calda con poco detersivo e asciugare con un panno pulito.

Chiudere lo sportello solo quando il vano cottura è asciutto.

Sugli apparecchi con orologio pro grammatore è possibile fare in modo che il procedimento di riscaldamento si disattivi anche automaticamente (v. re lativo capitolo).

Sistemi di riscaldamento nel forno

Thermovent plus Y

Base della funzione è una corrente d'aria calda.

Il ventilatore situato sulla parete poste riore aspira l'aria dal vano cottura, lo convoglia attraverso la resistenza di ri scaldamento anulare e soffia l'aria ri scaldata nel vano attraverso le aperture disposte nella parete posteriore.

Poiché il calore raggiunge subito le pie tanze non è necessario preriscaldare l'apparecchio. Eccezioni: – cuocere impasti di pane scuro, – arrostire roastbeef, filetto.

Con la funzione Thermovent plus è possibile cuocere e arrostire contemporaneamente su più livelli. Grazie all'aria in circolazione all'interno del vano cottura, con questa funzione è possibile utilizzare temperature più basse rispetto a quelle utilizzate per il calore superiore e inferiore.

Calore superiore e inferiore A

Con questa funzione convenzionale il calore raggiunge le pietanze dall'alto e dal basso.

E' necessario preriscaldare il forno per

cuocere torte, dolci che necessitano

–

di un tempo di cottura breve (max. ca. 30 minuti)

cuocere impasti delicati,

–

cuocere impasti di pane scuro,

–

arrostire roastbeef, filetto.

–

Cuocere+Dorare x

Con questa funzione si accendono le resistenze di riscaldamento grill e calore inferiore.

La funzione Cuocere+Dorare è ideale per preparare soufflé e gratin la cui superficie deve essere croccante.

Grill n

Riscaldamento rapido Ä

Con l'attivazione di questa funzione vengono inserite contemporaneamente le resistenze di riscaldamento grill e del calore inferiore per portare il forno alla temperatura desiderata nel più breve tempo possibile. Quando si spegne la spia di controllo della temperatura è stata raggiunta la temperatura deside rata. Ruotare quindi il selettore funzioni sulla funzione desiderata.

Grazie alla sua elevata potenza, la resi stenza grill diventa incandescente alcu ni minuti dopo averla accesa e genera la radiazione infrarossa necessaria per grigliare.

Grill ventilato N

Con la funzione "Grill ventilato" la vento la situata sulla parete posteriore distri buisce il calore della resistenza grill sull'intera pietanza. L'impostazione del la temperatura è più bassa rispetto alla cottura tradizionale con il grill.

Uso del forno

Elementi di comando

Gli elementi di comando del forno sono il selettore funzioni e il selettore tempe ratura.

Selettore funzioni

Con il selettore funzioni scegliere la funzione che si desidera avviare.

Il selettore può essere ruotato verso destra o verso sinistra.

Illuminazione H/v

–

Per attivare l'illuminazione del vano

cottura separatamente. A seconda del modello, quando il se lettore è in questa posizione è possi bile anche modificare le impostazioni dell'apparecchio; vedi relativo capi tolo.

Calore superiore e inferiore A

–

Per cuocere dolci/ arrostire. Cuocere+Dorare x

–

Per preparare pietanze, la cui super ficie deve essere croccante, p.es. soufflé, gratin.

– Grill n

Per grigliare pietanze come p.es. cotolette, bistecche, pollame, spiedini Quando si utilizza il grill chiudere lo sportello dell'apparecchio.

– Riscaldamento rapido Ä

Per ridurre i tempi di riscaldamento dell'apparecchio; per preriscaldare. Ideale per preparare pietanze pre cotte.

Non è invece possibile una rotazione a 360° altrimenti si danneggia.

–

Thermovent plus Y Per cuocere dolci e altre pietanze contemporaneamente su più livelli.

–

Grill ventilato N Per grigliare pietanze con diametro più grande, p.es. arrotolati di carne, pollame. Per grigliare si consiglia di chiudere lo sportello dell'apparecchio.

Uso del forno

Selettore temperatura

Impostazione lineare delle temperature di cottura.

Ruotare il selettore temperatura solo verso destra al massimo fino alla battuta d'arresto e poi indietro, altri menti lo si danneggia.

Quando viene impostata una tempera tura si accende la spia di controllo y. Rimane accesa quando il forno riscal da.

Utilizzare il forno

Introdurre le pietanze nel forno.

Ruotare il selettore funzioni su una

funzione.

L'illuminazione del vano di cottura si accende.

Con il selettore temperatura imposta

re la temperatura necessaria.

Si avvia il riscaldamento del forno e si inserisce la ventola di raffreddamento.

Al termine del procedimento di cottu

ra estrarre le pietanze dal forno. Ruotare i selettori funzioni e temperatura sullo "0".

Dopo un procedimento di cottura la ventola di raffreddamento rimane accesa ancora per un po' affinché nel vano cottura, sul pannello comandi oppure sul mobile non si depositi umidità. Si spegne automaticamente quando il vano del forno si è raffreddato ed è sceso quindi al di sotto di una determinata temperatura.

Sugli apparecchi con orologio program matore è possibile far spegnere oppure accendere e spegnere i procedimenti di cottura anche automaticamente; vedi relativo capitolo.

Quando si raggiunge la temperatura selezionata il riscaldamento si spegne. Se invece la temperatura scende al di sotto del valore impostato, il riscalda mento si riavvia.

Uso del forno

Utilizzare la funzione "Riscaldamento rapido"

Utilizzare la funzione "Riscaldamento rapido" Ä per

preriscaldare il forno.

–

cuocere pietanze precotte.

–

Preriscaldare il forno

La maggior parte delle pietanze posso no essere disposte nel vano cottura freddo per sfruttare il calore già nella fase di riscaldamento.

Solo in alcuni casi si consiglia di preriscaldare il forno.

Con Thermovent plus Y per – cuocere impasti di pane scuro, – arrostire roastbeef, filetto. Con Calore superiore e inferiore A

per – cuocere torte, dolci che necessitano

di un tempo di cottura breve (max. ca. 30 minuti),

Per preriscaldare:

Selezionare la funzione "Riscalda

mento rapido" Ä. Con il selettore temperatura imposta

re la temperatura necessaria.

Si avvia il riscaldamento del forno.

Quando la spia di controllo della tem

peratura y si spegne per la prima volta selezionare la funzione deside

rata e introdurre la pietanza nel forno.

Cuocere pietanze precotte

La funzione "Riscaldamento rapido" Ä è adatta anche per preparare pietanze precotte come pizza, lasagne, baguette imbottite, patate arrosto, ecc.; vedi relativo capitolo.

In questo caso quindi non è necessario commutare su un'altra funzione.

Per i procedimenti di cottura tradizionali la funzione "Riscaldamento rapido" Ä non è adatta.

–

cuocere impasti delicati,

–

cuocere impasti di pane scuro,

–

arrostire roastbeef, filetto.

Non attivare la funzione "Riscalda mento rapido" Ä per la pizza o per impasti delicati oppure biscotti nella fase di preriscaldamento. Se si attiva questa funzione la parte superiore della pietanze si dorereb be troppo rapidamente.

+ 50 hidden pages
