TYPE-S
Thin and light protective keyboard case
For Samsung GALAXY Tab S 10.5
Setup Guide
TYPE-S — Thin and light protective keyboard case — For Samsung GALAXY Tab S 10.5
Contents
Deutsch 14
www.logitech.com/support/type-s
2
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5
12
11
8
7
9
10
1
2
5
3
6
4
Produkt auf einen Blick
1. Tablet-Halterung
2. Reise-Etui
3. Befestigung
4. Magnet
5. Funktionstasten
6. Tastatur
7. Statusanzeige Bluetooth/
Akku
8. Bluetooth-Verbindungstaste
9. Ein-/Ausschalter
10. Mikro-USB-Ladeanschluss
11. Mikro-USB-Ladekabel
12. Dokumentation
TYPE - S
Thin and light protective keyboard case
14 Deutsch
1
3
For Samsung GALAXY Tab S 10.5
www.logitech.com/support/type-s
PDF
2
®
4
620-00xxxx.001
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5
Einrichten des Keyboard Case
Erste Schritte
1. Önen Sie das Keyboard Case und
drücken Sie das Samsung GALAXY
Tab S 10.5 in die Tablet-Halterung:
2. Drücken Sie das Samsung GALAXY
Tab S 10.5 nach unten in die Befestigung:
3. Schieben Sie das Keyboard Case
in die Schreibposition, indem Sie
die Rückseite des Schutzcovers anheben
und die Halterung nach vorne schieben,
bis sie am Magneten ausgerichtet ist:
15 Deutsch
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5
®
®
TYPE - S
Anschließen von Tastatur und Tablet:
Das Keyboard Case stellt die Verbindung
mit dem Tablet über Bluetooth her.
Bei der ersten Verwendung des Keyboard
Case müssen Sie ein Pairing mit dem Tablet
durchführen.
2. Vergewissern Sie sich, dass die Bluetooth-
Funktion des Tablets aktiviert ist.
Gehen Sie auf der Startseite auf
Apps Einstellungen
Netzwerkverbindungen und
aktivieren Sie den Bluetooth-Schalter.
3. Pairen Sie das Keyboard Case mit
Ihrem Tablet.
(i) Wählen Sie in den Bluetooth-
Einstellungen des Tablets „TYPE-S“
aus der Liste verfügbarer Geräte.
(ii) Geben Sie auf dem Case Keyboard
die angezeigte PIN ein, wenn Sie
dazu aufgefordert werden.
1. Schalten Sie die Tastatur ein:
Die Statusanzeige blinkt in kurzen
Abständen blau auf, um anzuzeigen,
dass die Tastatur erkennbar und
Wenn eine Verbindung hergestellt
wurde, leuchtet die Statusanzeige
für kurze Zeit durchgehend blau und
erlischt anschließend.
zum Pairen mit dem Tablet bereit ist.
Nach dem ersten Einschalten bleibt
die Tastatur für 15 Minuten erkennbar.
Wenn die Statusanzeige rot leuchtet,
laden Sie den Akku. Weitere Informationen hierzu finden Sie unter
„Laden des Tastaturakkus“.
16 Deutsch
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5
Verbinden mit einem anderen Tablet
1. Vergewissern Sie sich, dass die Tastatur
eingeschaltet ist.
2. Vergewissern Sie sich, dass die Bluetooth-
Funktion des Tablets aktiviert ist.
Gehen Sie auf der Startseite auf
Apps Einstellungen
Netzwerkverbindungen und
aktivieren Sie den Bluetooth-Schalter.
3. Drücken Sie die Bluetooth-
Verbindungstaste.
®
4. Pairen Sie das Keyboard Case mit
Ihrem Tablet.
(i) Wählen Sie in den Bluetooth-
Einstellungen des Tablets „TYPE-S“
aus der Liste verfügbarer Geräte.
(ii) Geben Sie auf dem Case Keyboard
die angezeigte PIN ein, wenn Sie
dazu aufgefordert werden.
Wenn eine Verbindung hergestellt
wurde, leuchtet die Statusanzeige für
kurze Zeit durchgehend blau und erlischt
anschließend.
Die Statusanzeige blinkt in kurzen
Abständen blau auf, um anzuzeigen,
dass die Tastatur erkennbar und
zum Pairen mit dem Tablet bereit
ist. Die Tastatur ist drei Minuten lang
erkennbar.
17 Deutsch
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5
Verwenden des Keyboard Case
Zwei Blickwinkel
Das Keyboard Case ermöglicht zwei Blickwinkel – einen zum Tippen und einen
zum Surfen.
Wenn Sie tippen möchten:
1. Bringen Sie die Tablet-Halterung in
die Schreibposition und befestigen Sie
sie mithilfe des integrierten Magneten.
Schreibposition
Wenn die Statusanzeige rot leuchtet,
laden Sie den Akku. Weitere Informationen hierzu finden Sie unter
„Laden des Tastaturakkus“.
Wenn Sie die Tastatur in der
Schreibposition eine Zeit lang nicht
verwenden, wechselt sie automatisch
in den Energiesparmodus. Durch Drücken
einer beliebigen Taste wird der Energiesparmodus beendet.
Wenn Sie surfen möchten, bringen Sie
die Tablet-Halterung in die Surfposition.
2. Schalten Sie die Tastatur ein:
Surfposition
Sie können die Tastatur ausschalten,
wenn Sie den Akku schonen möchten.
18 Deutsch
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5
Statusanzeigen
Bluetooth-LED und Akkustandsanzeige
LED Beschreibung
Blinkt grün Der Akku wird aufgeladen.
Grün Der Akku ist aufgeladen (mehr als 10 %).
Rot Der Akkustand ist niedrig (weniger als 10 %). Laden Sie den Akku auf.
Blinkt blau Schnell: Die Tastatur ist im Erkennungsmodus und wartet auf das Pairing.
Langsam: Die Tastatur versucht, erneut eine Verbindung mit
Ihrem Samsung GALAXY Tab S 10.5 herzustellen.
Blau Das Bluetooth-Pairing bzw. die Wiederverbindung war erfolgreich.
Funktionstasten
Fn + Zurück-Taste Esc
Fn + 1: Bildschirm sperren
Sperrt oder entsperrt den
Bildschirm des Tablet-PCs
Fn + 2: Web-Browser
Fn + 3: E-Mail
31
Fn + 4: Kalender
Fn + 5: Musik
Fn + 6: Vorheriger Titel
Fn + 7: Wiedergabe/Pause
19 Deutsch
Fn + 8: Nächster Titel
Fn + 9: Stumm
Fn + 0: Leiser
Fn + –: Lauter
Fn + =: Bildschirm drucken
Fn + Rücktaste: Vorwärts löschen
Fn + Tab-Taste: Alle Apps anzeigen
Fn + Feststelltaste:
Quick Panel/Benachrichtigungen
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5
Fn + X: Ausschneiden
Fn + Pfeiltaste nach unten: Bild ab
Fn + Suche: Sprachsuche
Fn + C: Kopieren
Sie können mit Ihrer Stimme
Nachrichten senden,
Telefonnummern wählen und mehr.
Fn + V: Einfügen
Fn + Pfeiltaste nach links: Home
Fn + Pfeiltaste nach rechts: Ende
Fn + Pfeiltaste nach oben: Bild auf
Hinweis:
• Um eine Funktionstaste auszuwählen, halten Sie die Fn-Taste gedrückt und drücken Sie die oben
angegebene Taste.
20 Deutsch
Fn + Alt rechts: Android™-Menü
Fn + Android-Startseite:
Programmumschalter
Fn + Leertaste: Sprache wechseln
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5

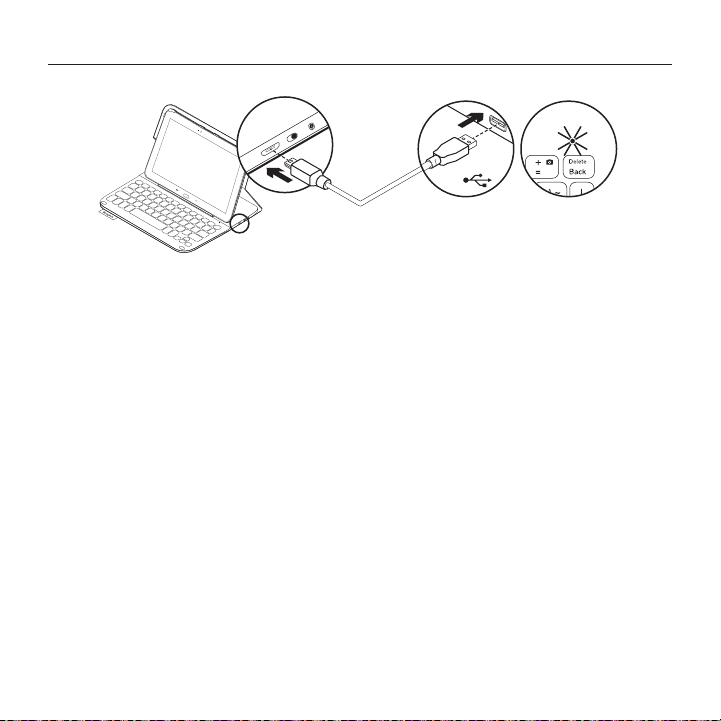

Laden des Tastaturakkus
USB
Wenn die Statusanzeige rot leuchtet,
muss der Akku des Keyboard Case
geladen werden.
1. Schließen Sie ein Ende des Mikro-
USB-Kabels am Ladeanschluss an und
das andere an einem USB-Anschluss
des Computers.
Die Statusanzeige blinkt grün,
während der Akku geladen wird.
2. Laden Sie den Akku, bis die
Statusanzeige dauerhaft grün leuchtet.
Informationen zum Akku
• Eine Vollladung des Akkus gewährleistet etwa drei Monate Laufzeit,
wenn die Tastatur ca. zwei Stunden
am Tag genutzt wird.
• Laden Sie den Akku auf, wenn die Statusanzeige nach dem Einschalten
der Tastatur kurz rot leuchtet.
• Schalten Sie die Tastatur aus,
während Sie sie nicht verwenden,
um den Akku zu schonen.
• Die Tastatur wechselt automatisch in
den Energiesparmodus, wenn Sie sie
in der Schreibposition eine Zeit lang
nicht verwenden. Drücken Sie eine
beliebige Taste, um den Energiesparmodus zu beenden.
21 Deutsch
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5
Akkuentsorgung
1
2
3
1. Entfernen Sie mithilfe eines Schrauben-
drehers die obere Abdeckung
der Tastatur.
2. Trennen Sie den Akku von der Platine
und entnehmen Sie ihn.
3. Entsorgen Sie das Produkt und den Akku
entsprechend den in Ihrer Region
gültigen Bestimmungen.
22 Deutsch
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5
Nach Gebrauch des Keyboard Case
Herausnehmen des Tablets
1. Lösen Sie das Tablet aus der Halterung:
2. Schieben Sie das Tablet aus
den Halterungen:
Ihr Tablet ist stets einsatzbereit.
Verstauen des Tablets
für den Transport
1. Setzen Sie Ihr Tablet in die Tablet-
Halterung ein.
2. Schließen Sie das Keyboard Case:
23 Deutsch
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5
Besuchen Sie die technische Hotline
Hier erhalten Sie weitere Informationen
und haben Zugri auf den OnlineKundendienst für Ihr Produkt. Nehmen Sie
sich einen Augenblick Zeit und besuchen
Sie die technische Hotline, um mehr über
Ihr neues Keyboard Case herauszufinden.
Durchsuchen Sie Online-Artikel zur
Unterstützung beim Einrichten, für Tipps
zur Nutzung und für Informationen
zu weiteren Funktionen.
In unseren Community-Foren können Sie
mit anderen Benutzern Kontakt aufnehmen
und sich Tipps holen, Fragen stellen und
Ihre Problemlösungen mit anderen teilen.
Sie finden hier ein umfangreiches
Informationsangebot, unter anderem:
• Tutorials
• Fehlerbehebung
• Support-Community
• Online-Bedienungsanleitungen
• Garantieinformationen
• Ersatzteile (falls verfügbar)
Besuchen Sie die Seite:
www.logitech.com/support/type-s
24 Deutsch
TYPE-S – Flaches, leichtes Schutzcover mit integrierter Tastatur – Für Samsung Galaxy Tab S 10.5
Fehlerbehebung
Die Tastatur funktioniert nicht
• Drücken Sie eine beliebige Taste,
um den Energiesparmodus der Tastatur
zu beenden.
• Schalten Sie die Tastatur aus und
wieder ein.
• Laden Sie den internen Akku auf.
Weitere Informationen hierzu finden Sie
unter „Laden des Tastaturakkus“.
• Überprüfen Sie in den Einstellungen
Ihres Tablets, ob Bluetooth eingeschaltet
ist ( Apps Einstellungen
Netzwerkverbindungen Bluetooth).
• Überprüfen Sie, ob eine PairingVerbindung zwischen „TYPE-S“
und Ihrem Tablet besteht
( Apps Einstellungen
Netzwerkverbindungen Bluetooth).
• Stellen Sie die Bluetooth-Verbindung
zwischen der Tastatur und Ihrem Tablet
wieder her, indem Sie in den BluetoothEinstellungen „TYPE-S“ aus der Liste
verfügbarer Geräte auswählen.
Die Statusanzeige an der Tastatur
leuchtet nach dem Herstellen der
Bluetooth-Verbindung dauerhaft blau.
Ihre Meinung ist gefragt.
Vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Bitte nehmen Sie sich einen Moment Zeit, um ein paar Fragen zu beantworten.
www.logitech.com/ithink
25 Deutsch
www.logitech.com
www.logitech.com/support/type-s
