PANDUAN RINGKAS

Sistem
Teater Rumahan
DVD

BAHASA

Silahkan baca Buku Panduan ini dengan cermat sebelum mengoperasikan

Please read this manual carefully before operating

set Anda dan simpan untuk referensi di masa mendatang.

your set and retain it for future reference.

DH6340F (DH6340F, S64H1-S/W)

DH6340F (DH6340F, S64H1-S, S64H1-W)

Reg. No. : P.3.LG1.00202.0114

Reg. No. : xxx.xxx..xxx.xx

www.lg.com

Persiapan2

PERHATIAN

RESIKO KEJUTAN LISTRIK

JANGAN DIBUKA

Informasi Keselamatan

1

Persiapan

PERHATIAN: UNTUK MENGURANGI RESIKO KEJUTAN

LISTRIK JANGAN BUKA COVER (ATAU BELAKANG)

BAGIAN DALAM TIDAK BOLEH DIUBAH MINTALAH

SERVIS KE AHLI SERVIS YANG BERPENGALAMAN

Simbol cahaya petir dengan ujung
panah dalam segitiga dimaksudkan

PERINGATAN: UNTUK MENGURANGI RESIKO TERJADINYA
API ATAU KEJUTAN LISTRIK, JANGAN LETAKKAN UNIT
DI TEMPAT YANG TERKENA AIR HUJAN ATAU LEMBAB.

PERINGATAN: Jangan memasang peralatan di tempat
yang sempit seperti rak buku atau tempat yang sejenis.

PERHATIAN: Jangan menutup lubang ventilasi.
Rangkai peralatan sesuai dengan instruksi
pemasangan.

Celah atau lubang dalam kabinet disediakan untuk
ventilasi dan untuk memastikan keandalan peng­operasian produk dan untuk melindunginya dari
kelebihan panas. Lubang harus tidak boleh diblokir
dengan menempatkan produk pada tempat tidur,
sofa, karpet atau permukaan serupa lainnya. Produk
ini tidak boleh ditempatkan dalam instalasi tertutup
seperti rak buku atau rak kecuali disediakan ventilasi
yang tepat atau instruksi pabriknya telah diikuti.

untuk mengingatkan pengguna
akan bahaya tegangan listrik yang
tidak disekat yang berada dibagian
dalam produk dimana bila sampai
pada jumlah yang besar dapat
menimbulkan kejutan listrik pada
seseorang.

Tanda seru dalam segitiga
dimaksudkan untuk mengingat­kan pengguna akan pentingnya
petunjuk pengoperasian dan
pemeliharaan (servis) dalam
literatur yang terlampir bersama
produk.

PERHATIAN: Produk ini menggunakan Sistem Laser.
Agar dapat menggunakan produk ini dengan benar,
bacalah buku panduan dengan baik dan simpanlah
untuk keperluan mendatang. Bila alat harus diperbaiki,
hubungi pusat servis resmi.
Pengontrolan, penyesuaian, atau prosedur kerja
yang tidak sesuai dengan yang dianjurkan ini dapat
menyebabkan terkena sinar radiasi yang berbahaya.

PERHATIAN mengenai Power Cord

Kebanyakan peralatan menganjurkan ditempatkan­nya di atas sirkuit khusus;

Artinya, satu soket sirkuit dengan power hanya untuk
satu peralatan dan tidak memiliki soket tambahan
atau cabang sirkuit. Periksa halaman spesifikasi dari
buku panduan ini untuk memastikan. Jangan mem­bebani soket dinding. Kelebihan beban soket dinding,
longgar atau kerusakan soket, kabel sambungan,
power cord usang, atau isolasi kabel retak atau rusak
sangat berbahaya. Setiap dari kondisi ini bisa meng­akibatkan sengatan listrik atau kebakaran. Secara
berkala periksa kabel peralatan anda, dan jika ada
indikasi kerusakan atau penurunan, lepaskan,
hentikan penggunaan peralatan, dan dapatkan kabel
pengganti yang tepat ditempat servis yang resmi.
Lindungi power cord dari gangguan fisik atau mekanik,
seperti terlalu patah, kusut, terjepit, dekat dengan
pintu, atau terinjak-injak. Berikan perhatian berkala
pada steker, soket dinding dan titik dimana kabel
keluar dari peralatan. Untuk melepaskan power
dari set utama, lepaskan kabel utama. Ketika
memasang produk, pastikan bahwa soket dapat
dengan mudah dijangkau.

3Persiapan

Perangkat ini dilengkapi dengan baterai atau
akumulator portabel.

Cara aman untuk mengeluarkan baterai tua
atau baterai dari peralatan: Keluarkan baterai

tua atau kemasan baterai, ikuti langkah-langkah
dalam urutan terbalik dari perakitan. Untuk men­cegah kontaminasi lingkungan dan membawa pada
kemungkinan ancaman kesehatan manusia dan
hewan, baterai tua atau baterai masukkan ke dalam
wadah yang sesuai pada bagian pengumpulan. Jangan
buang baterai tua atau baterai bersama dengan sampah
lainnya. Disarankan agar anda menggunakan baterai
dan akumulator lokal, sistem bebas penggantian.
Hindarkan baterai dari panas yang berlebihan
seperti sinar matahari, api atau sejenisnya.

PERHATIAN: Peralatan ini tidak boleh terkena air
(tertetesi atau terciprat) dan benda-benda yang
diisi air, misalnya vas bunga, sebaiknya jangan di­letakkan diatasnya.

Catatan mengenai Hakcipta



Produk ini memiliki proteksi hak cipta teknologi
yang dilindungi hak paten U.S dan hak properti
intelektual lainnya. Penggunaan hak cipta
ini harus dengan izin Rovi, dan ditujukan
hanya untuk penggunaan dalam rumah dan
penggunaan terbatas lainnya kecuali seizin
Rovi. Dilarang membongkar produk ini untuk
mempelajari cara kerjanya.



Dibawah aturan hakcipta U.S. dan aturan hakcipta
dari negara lainnya, perekaman tidak resmi, pemakaian,
tampilan, distribusi, atau perubahan dari program
televisi, tape video, disk BD-ROM, DVD, CD dan material
lainnya yang tidak resmi dapat menyebabkan anda
terkena pertanggung jawaban sipil dan/atau pidana.

1

Persiapan

Daftar Isi

4

Daftar Isi

1 Persiapan

2 Informasi Keselamatan
6 Fitur-Fitur Unik
6 – Portable In
6 – Perekaman langsung USB
6 – Skala Penuh HD
6 –

Pengaturan mudah speaker Teater Rumahan
6 Aksesoris
7 Pengenalan
7 – Disk yang dapat diputar
7 – Tentang Tampilan Simbol “7”
7 – Penggunaan Simbol di Panduan ini
7 – Kode Regional
8 Persyaratan file yang dapat diputar
9 Remote control
10 Panel depan
11 Panel belakang

2 Menghubungkan

12

Merakit speaker
14 Memasang speaker ke unit
15 Penempatan sistem
16 Menghubungkan ke TV anda
16 – Menghubungkan HDMI Out
17 – Apa itu SIMPLINK?

17 – Menghubungkan video
18 – Pengaturan resolusi
18 Resolusi Video Output
19 Menghubungkan Peralatan Opsional
19 – Menghubungkan AUX In
19 –

Menghubungkan AUDIO In (PORT. IN)

19 –

Mendengarkan musik dari player portabel

atau perangkat eksternal anda
20 – Menghubungkan USB
21 – Menghubungkan OPTICAL In
21 –

Pengaturan mudah speaker teater rumahan
22 Menghubungkan antena

3 Pengaturan sistem

23 Penyesuaian Pengaturan Setup
23 – Pengaturan bahasa dasar OSD -

Opsional
23

–

Menampilkan dan keluar Menu Pengaturan
24

–

Bahasa

24

–

Tampilan

25

–

Audio
26

–

Kunci (Kontrol Orangtua)

27

–

Lainnya

4 Mengoperasikan

28

Menggunakan Menu Home

28

Pengoperasian Dasar

29

Pengoperasian Lainnya

29

– Tampilan Informasi Disk Di layar

30

– Menampilkan Menu DVD

30

– Menampilkan Judul DVD

30

– Pemutaran 1.5 kali lebih cepat

30

– Screen Saver

Mulai memutar dari waktu yang ditentukan

30

–
– Melanjutkan pemutaran

30

– Mengubah kode halaman teks

30

– Pemutaran Ditandai

31

– Melihat file FOTO

32

– Pengaturan waktu tidur

33

– –Dimmer

33

Mematikan suara sementara

33

– Memori Adegan Terakhir

33

–

33

Power Resume - Opsional

33 – Pemilihan sistem - Opsional

Menyesuaikan pengaturan level speaker

33 –
33 – VOCAL FADER
33 – Auto Power Down
34 Pengoperasian Radio
34 – Mendengarkan radio
34 – Mencari stasiun radio
34 –

Menghapus semua stasiun tersimpan
34 – Menghapus stasiun tersimpan
34 –

Memperbaiki penerimaan FM yang jelek
35 Penyesuaian Suara
35 – Pengaturan mode surround
36 Pengoperasian Lanjutan
36 – Perekaman ke USB

5 Pemecahan Masalah

37 Pemecahan Masalah

6

Lampiran

38

Pemeliharaan

38

– Penanganan Unit

38

–

Catatan tentang Disk

39

Daftar Kode Wilayah

40

Daftar Kode Bahasa

41

Merek Dagang dan Lisensi

42

Spesifikasi

5Daftar Isi

1

2

3

4

5

6

Persiapan6

Fitur-Fitur Unik

Portable In

1

Persiapan

Mendengarkan musik dari perangkat portabel
anda. (MP3, Notebook, dll)

Perekaman langsung USB

Merekam musik dari CD ke perangkat USB.

Skala Penuh HD

Melihat kualitas gambar Full HD dengan setup sederhana.

Pengaturan mudah speaker
Teater Rumahan

Mendengarkan suara dari TV, DVD dan perangkat
Digital dengan mode hidup 5.1 (2.1 atau 2.0) ch.

Aksesoris

Silakan periksa dan identikasi aksesoris yang disediakan.

Remote control (1) Baterai (1)

Antena FM (1)

Kabel HDMI (1)

Kabel Speaker (2)

Kabel Video (1)

7Persiapan

Pengenalan

Disk yang dapat diputar

Unit ini memutar DVD±R/R W adan CD-R/RW
yang berisi le title audio, DivX, MP3, WMA
dan/atau JPEG. Beberapa DVD±R W/D VD±R
atau CD-RW/CD-R tidak dapat diputar pada
unit ini meskipun sesuai kualitas rekaman atau
kondisi sik dari disk, atau karakteristik dari
peralatan rekaman dan software legal.

D VD -VIDEO (Disk 8 cm / 12 cm)

Disk seperti lm yang dapat
dibeli atau disewa.

DVD±R (Disk 8 cm / 12 cm)

Hanya mode video dan telah jadi.

DVD -R W (Disk 8 cm / 12 cm)

Hanya mode video dan telah jadi.

DVD+R: Video mode only

Juga mendukung disk double layer

DVD+R W (Disk 8 cm / 12 cm)

Hanya mode video dan telah jadi.

Audio CD: CD musik atau CD-R/
CD-RW dalam format CD musik
yang dapat dibeli.

Tentang Tampilan Simbol “7”

“7” mungkin muncul di layar TV selama
pengoperasian dan Ikon ini menandakan
bahwa fungsi yang dijelaskan dalam buku
panduan ini tidak tersedia untuk disk tersebut.

Penggunaan Simbol di Panduan ini

r

t

y

u

i

Catatan

,

Menunjukkan catatan khusus dan tur operasi.

Tip

,

Menunjukkan tip dan petunjuk untuk membuat lebih mudah.

Perhatian

>

Menunjukkan peringatan untuk mencegah
kemungkinan kerusakan dari kesalahan.

D VD -Video, D VD±R/R W dalam mode
Video atau model VR dan telah jadi.

Audio CD

File Video berada dalam
USB/Disk

File Audio berada dalam
USB/Disc

File Foto berada dalam
USB/Disc

1

Persiapan

Kode Regional

Unit ini memiliki kode regional yang tercetak pada belakang
unit. Unit ini hanya dapat memutar disk DVD berlabel sama
dengan yang tercetak di belakang unit atau “ALL”.



Kebanyakan disk DVD mempunyai globe
dengan satu nomor atau lebih terlihat di atas
cover. Nomor ini harus sesuai dengan kode
regional unit anda atau disk tidak dapat diputar.



Jika Anda mencoba memutar DVD dengan kode
wilayah yang berbeda dengan kode unit anda, pesan
"Periksa Kode Regional" akan muncul di layar TV.

Persiapan8

Persyaratan file
yang dapat diputar

1

Persiapan

Persyaratan file musik MP3/WMA

Kompatibilitas MP3/WMA dengan player ini
terbatas sebagai berikut:



Frekuensi sampel : antara 32 s.d 48 kHz (MP3),
antara 32 s.d 48 kHz (WMA)



Bit rate : antara 32 s.d 320 kbps (MP3),
40 s.d 192 kbps (WMA)



Dukungan Versi : v2, v7, v8, v9



File maksimum : Dibawah 999.



Ekstensi le : “.mp3”/ “.wma”



Format le CD-ROM : ISO9660/ JOLIET



Kami menyarankan anda menggunakan Easy-CD Creator,
yang membuat sebuah le sistem ISO 9660.



Anda harus mengatur pilihan format ke [Mastered]
agar membuat disk kompatibel dengan player LG
ketika memformat disk rewritable. Ketika pengaturan
pilihan ke sistem Live File, anda tidak dapat
menggunakannya pada player LG.
(Sistem Mastered/Live File : Sistem format disk
untuk Windows Vista)

DTS tidak didukung. Dalam hal format audio DTS,
audio tidak output.

Persyaratan file Foto

Kompatibilitas le foto dengan player ini
terbatas sebagai berikut :



Max pixel dalam lebar : 2760 x 2048 pixel



File maksimum : Dibawah 999.



Beberapa disk mungkin tidak beroperasi karena
perbedaan format rekaman atau kondisi disk.



Ekstensi le : “.jpg”



Format le CD-ROM : ISO9660/ JOLIET

Persyaratan file DivX

Kompatibilitas le DivX dengan player ini
terbatas sebagai berikut :



Ketersediaan resolusi: antara 720 x 576 (W x H)
pixel.



Nama le dari DivX dan subtitle adalah ter­batas 45 karakter.



Bit rate le video yang dapat diputar : 7 Mbps
dan di bawah itu.



Jika ada kode yang tidak mungkin dilihat
dalam le DivX, akan ditampilkan " _ "
pada tampilan.



Rata-rata bingkai : kurang dari 30 fps



Jika struktur video dan audio dari le
rekaman tidak kosong, video atau audio
lainnya adalah output.



File DivX yang dapat diputar : “.avi ”, “.mpg”, “.mpeg”, “.divx ”



Format Subtitle yang dapat diputar : SubRip (*.srt/ *.txt),
SAMI (*.smi), SubStation Alpha (*.ssa/ *.txt),
MicroDVD (*.sub/ *.txt), SubViewer 2.0 (*.sub/
*.txt), Vobsub (*.sub)



Format Kodek yang dapat diputar :
“DIVX3.11”, “DIVX4”, “DIVX5”, “DIVX6”,
“MP4V3”, “3IVX”.



Format Audio yang dapat diputar : “AC3”, “PCM”, “MP3”, “ WMA”.



Frekuensi sampel : antara 32 s.d 48 kHz (MP3),
antara 32 s.d 48 kHz (WMA)



Bit rate : antara 32 s.d 320 kbps (MP3), 40 s.d 192
kbps (WMA)



Untuk disk diformat dalam sistem le Live,
anda tidak dapat memutar di unit ini.



Jika nama dari le movie berbeda dari le
subtitle, ketika pemutaran dari le DivX,
subtitle kemungkinan tidak tampil.



Jika anda memutar le DivX berbeda spek
DivX, tidak dapat beroperasi secara normal.

Remote control

9Persiapan

Pemasangan Baterai

Lepaskan tutup baterai di belakang
Remote Control, dan masukkan satu
baterai R03 (ukuran AAA) dengan
4 dan 5 secara benar.

• • • • • • a • • • • •

P R ADIO&INPUT: Merubah
sumber input.

MARKER: Menandai daftar pemutaran.
1 POWER: Menyalakan dan

mematikan unit.
B OPEN/CLOSE: Membuka

dan menutup disc drawer.

SLEEP: Mengatur sistem untuk
mati secara otomatis pada waktu
tertentu. (Dimmer : Jendela
tampilan akan gelap setengahnya)

m INFO/DISPL AY: Mengakses
tampilan pada layar.

n HOME: Menampilkan [Menu
Awal].

DISC MENU: Mengakses menu
pada disk DVD

• • • • • •

W/S/A/D (atas/ bawah/ kiri/
kanan): Gunakan untuk navigasi
pada layar tampilan.

PRESET +/-: Memilih program
Radio.

TUNING +/-: Penalaan stasiun radio
yang diinginkan.

b ENTER: Menetapkan pilihan
menu.
Penyetelan stasiun radio.

x RE TURN: Bergerak mundur
dalam menu atau keluar menu
setup.

TITLE: Jika judul DVD yang sedang
diputar memiliki menu, menu judul
muncul pada layar. Sebaliknya,
menu disk mungkin tidak muncul.

• • • • • • c • • • • •

Z STOP: Stop pemutaran.
d PLAY, MONO/STEREO: Mulai

pemutaran. Pilih Mono/ Stereo.

M PAUSE/STEP: Pause playback .
C/V SKIP: Pindah ke bab/

track/le berikutnya atau sebelumnya.
c/v SC AN: Pencarian

mundur atau maju.

• • • • •

b

• • • • • • d • • • • •

SPEAKER LE VEL: Mengatur level
suara dari speaker yang dikehendaki.

SOUND EFFECT: Memilih mode
efek suara.

VOL -/+ ( Volume): Menyetel
volume speaker.

OPTICAL: Mengubah sumber
input ke optical

MUTE: Mematikan suara.

• • • • • • e • • • • •

Tombol numerik 0-9 : Memilih
nomor pilihan di dalam menu.

h REPEAT: Memilih mode
putar. (Acak/ ulang)

CLEAR: Menghapus nomor ketika
pengaturan kode pengaman.

• • • • • • f • • • • •

Tombol kontrol TV: Mengontrol
TV. (hanya TV LG)

- Anda dapat mengontrol level
suara, sumber input, dan power
switch dari TV LG. Tahan tombol
POWER (TV) dan tekan tombol
PR/CH (W/S) berulang hingga
TV hidup atau mati.

X REC: Perekaman langsung USB.
?: Tombol ini tidak tersedia.

MIC VOL -/+ : Mengatur volume
mikrofon.

ECHO VOL -/+ : Mengatur
volume echo.

VOCAL FADER : Anda dapat menikmati
fungsi sebagai karaoke, dengan
mengurangi vokal penyanyi dari
musik dalam berbagai sumber.

1

Persiapan

Persiapan10

Panel depan

1

Persiapan

Tempat Disk

a
b

Jendela tampilan

Menampilkan status unit sedang berjalan.

c

Jack mikrofon 1/2

d

PORT. IN

Menghubungkan player portable dengan
output audio.

e

Port USB

Menghubungkan perangkat USB.

f

(OPEN/CLOSE)

R

Membuka atau menutup tempat disk.

(PLAY/PAUSE)

g

T

Mulai pemutaran.
Menghentikan sementara pemutaran, tekan
kembali untuk keluar mode pause.

(STOP)

h

I

Berhenti pemutaran.

F (FUNGSI)

i

Merubah sumber input atau fungsi.

-/ +(Volume)

j

Menyetel volume speaker.

k 1/!

(POWER)

Menyalakan dan mematikan unit.

Panel belakang

11Persiapan

1

Kabel Power

a

Konektor speaker

b

Hubungkan kabel speaker.

Kipas Pendingin

c

ANTENNA

d

FM- Hubungkan kabel antena FM.

AUX (L/R) INPUT

e

Hubungkan ke sumber eksternal dengan
output 2 channel audio.

VIDEO OUT

f

Hubungkan ke TV dengan input video.

HDMI OUT

g

Hubungkan ke TV dengan input HDMI.
(Antarmuka untuk audio dan video digital)

OPTICAL IN

h

Hubungkan ke peralatan audio optical.

Menghubungkan12

Persiapan

Alas

Sekrup

Kabel speaker

Speaker

Merakit
speaker

2

Menghubungkan

1. Pasang alas ke speaker.

2.

Perkuat sambungan dengan sekrup yang tersedia.

3. Masukkan kabel speaker melalui lubang di
bagian bawah dari alas.

Menghubungkan 13

4. Hubungkan kabel speaker ke terminal
di speaker.
Pastikan kabel bertanda hitam masuk ke
terminal bertanda "-" (minus) dan kabel lainnya
masuk ke terminal bertanda "+" (plus)

2

Menghubungkan

Menghubungkan14

Memasang speaker
ke unit

1. Hubungkan kabel ke unit.
Cocokkan warna setiap lingkaran kabel ke
warna yang sama pada terminal koneksi di
belakang unit. Untuk menghubungkan kabel

2

Menghubungkan

ke unit, tekan setiap pad jari plastik untuk
membuka terminal koneksi pada unit.
Masukkan kabel dan lepas pad jari.

Hubungkan dari setiap kabel garis hitam ke
terminal bertanda - (minus) dan ujung
lainnya ke terminal bertanda + (plus).

Hubungkan kabel woofer ke player.
Ketika menghubungkan kabel woofer ke player,
masukkan konektor hingga terdengar bunyi klik.

Warna Speaker Posisi

Orange Sub woofer

Merah Depan Depan kanan

Putih Depan Depan kiri

Untuk menghubungkan kabel ke speaker, tekan
setiap pad jari plastik untuk membuka terminal
koneksi pada alas speaker. Masukkan kabel dan
lepas pad jari .

Perhatian

>

Hati-hati untuk memastikan anak-anak tidak



meletakan tangan atau benda lainnya pada
*speaker duct.
*Speak er duc t : Ruang depan untuk suara
bass pada kabinet speaker (lampiran).

Tempatkan speaker tengah pada jarak yang



aman dari jangkauan anak-anak. Jika tidak
mungkin akan menyebabkan speaker terjatuh
dan membuat terluka seseorang atau keru­sakan pada barang.

Speaker terdiri dari magnet, sehingga



dapat terjadi ketidakteraturan warna pada
layar TV atau monitor PC. Harap meng­gunakan speaker jauh dari layar TV atau
monitor PC.

Sebelum menggunakan subwoofer, lepas-



kan vinyl pelindung.

Posisi depan mana saja

2. Hubungkan kabel ke speaker.
Sambungkan ujung kabel setiap speaker
yang benar sesuai dengan kode warna:

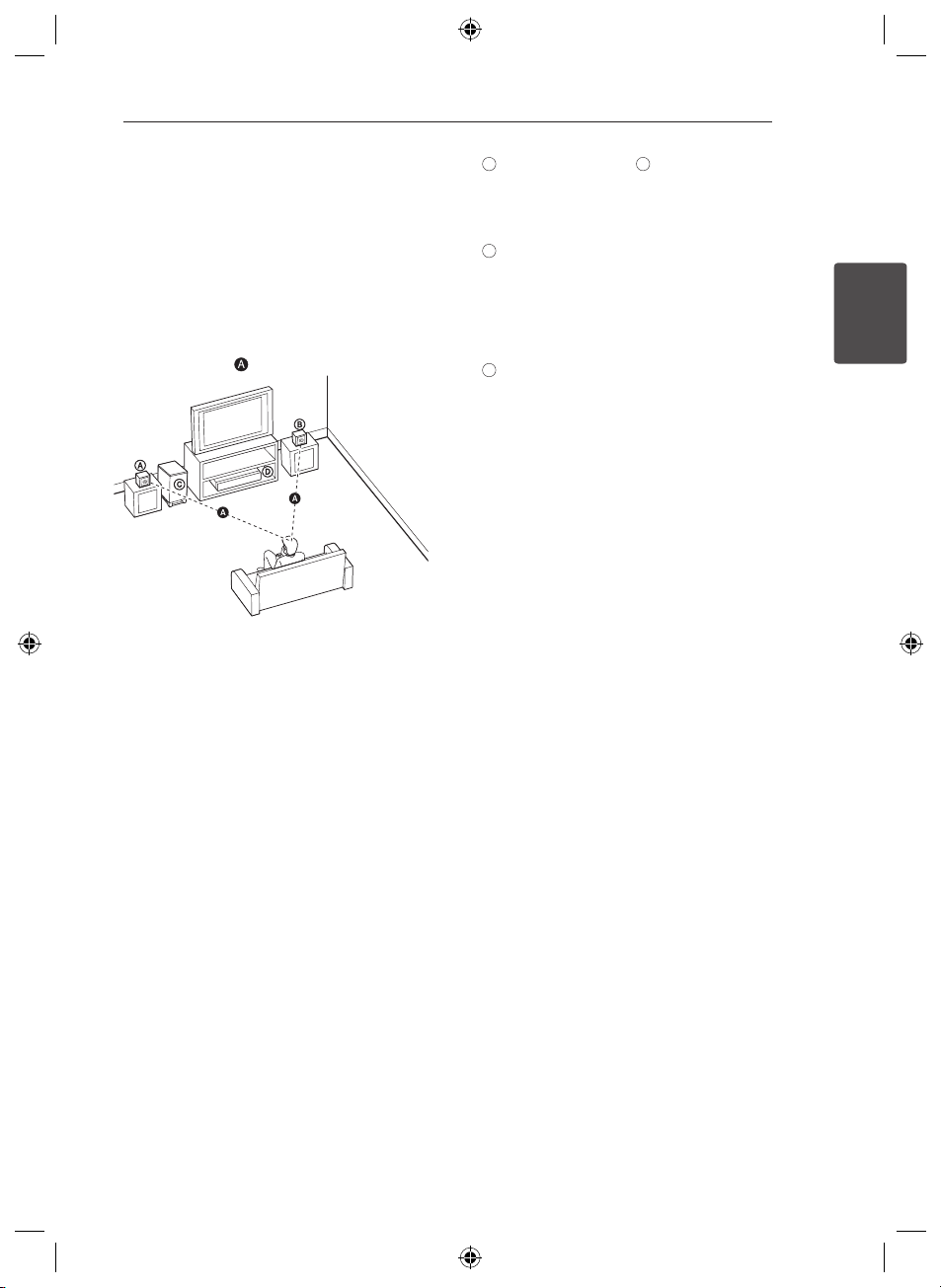

Penempatan sistem

Ilustrasi berikut ini menunjukkan contoh dari
penempatan sistem. Catat bahwa ilustrasi
dalam petunjuk ini berbeda dari unit sebenar­nya untuk tujuan penjelasan.

Untuk kemungkinan suara surround terbaik,
semua speaker selain subwoofer harus
ditempatkan pada jarak yang sama dari posisi

mendengarkan (

).

Menghubungkan 15

Speaker depan kiri (L)/

A

Tempatkan speaker depan pada sisi dari
monitor atau layar dan sebisa mungkin
sejajar dengan permukaan layar.

Subwoofer : Penempatan dari subwoofer tidak

C

begitu penting, karena suara rendah bass
tidak terlalu terarah. Tetapi lebih baik
menempakan subwoofer dekat speaker
depan. Belokkan sedikit ke ruangan tengah
untuk mengurangi pantulan ke dinding.

Unit

D

Speaker depan kanan (R):

B

2

Menghubungkan

Menghubungkan16

Menghubungkan ke
TV anda

Buatlah salah satu hubungan berikut ini, tergantung
pada kemampuan peralatan yang anda miliki.

Catatan

,



Tergantung pada TV dan perangkat lain yang

2

Menghubungkan

ingin anda sambungkan, ada banyak cara
untuk menghubungkan player. Gunakan
hanya salah satu cara menghubungkan di
panduan ini.



Lihat Panduan Pemilik TV, Stereo Sistem anda
atau jika perlu juga panduan alat lain untuk
membuat sambungan yang terbaik.

Perhatian

>



Pastikan player terhubungkan secara langsung
ke TV. Atur TV ke channel input video yang
benar.



Jangan hubungkan player melalui VCR
Gambar dapat terganggu oleh sistem
proteksi penggandaan.

Menghubungkan HDMI Out

Jika anda memiliki TV atau monitor HDMI, anda
dapat menghubungkan ke unit ini menggunakan
kabel HDMI (Tipe A, Kabel HDMI™) kecepatan tinggi.
Hubungkan jack HDMI OUT pada unit ke jack HDMI
IN pada TV kompatibel HDMI atau monitor.
Atur sumber TV ke HDMI (Lihat pada Panduan
Pemilik TV).

Unit

TV

Tip

,

Anda dapat menikmati sepenuhnya sinyal audio dan



video digital bersamaan dengan hubungan HDMI ini.

Ketika anda menggunakan hubungan HDMI,



anda dapat merubah resolusi pada output HDMI.
(Lihat “Pengaturan Resolusi” halaman 18.)

Perhatian

>



Pengubahan resolusi ketika hubungan
sudah berjalan dapat mengakibatkan
kerusakan. Untuk mengatasinya, matikan
player kemudian nyalakan kembali.



Ketika hubungan HDMI dengan HDCP
tidak terbaca. Layar TV akan berubah ke
layar hitam atau hijau atau gangguan
seperti salju mungkin terjadi di layar.
Dalam hal ini, periksa hubungan HDMI,
atau lepaskan kabel HDMI.

Menghubungkan 17

Unit

TV

Kuning

Catatan

,



Jika perangkat HDMI yang terhubung tidak
menerima output audio dari unit, suara
perangkat audio HDMI kemungkinan distorsi
atau tidak ada output.



Ketika anda menghubungkan peralatan
kompatibel dengan HDMI atau DVI pastikan
hal-hal berikut:

- Coba matikan peralatan HDMI/DVI dan
recorder ini. Berikutnya, nyalakan peralatan
HDMI/DVI dan biarkan peralatan tersebut
sekitar 30 detik, kemudian nyalakan unit ini.

- Input video perangkat yang dihubungkan
diatur dengan benar untuk unit ini.

- Perangkat yang terhubung kompatibel
dengan input video 720 x 480i (atau576i),
720 x 480p (atau 576p), 1280 x 720p,
1920 x 1080i atau 1920 x 1080p.



Tidak semua perangkat HDMI atau DVI
kompatibel-HDCP bekerja pada unit ini.

- Gambar tidak akan ditampilkan dengan
sempurna pada perangkatnon-HDCP.

Unit ini tidak melakukan pemutaran dan layar

-
TV berubah ke layar hitam atau hijau atau
bintik noise dapat terjadi di layar.



Jika ada noise atau garis pada layar, silahkan
periksa kabel HDMI dan gunakan kabel versi
lebih tinggi dari kabel HDMI™ Kecepatan Tinggi.

Catatan

,

Tergantung jenis disk atau status pemutaran,
beberapa pengoperasian SIMPLINK mungkin ber­beda dari yang anda harapkan atau tidak bekerja.

Menghubungkan Video

Hubungkan jack VIDEO OUT pada unit ke jack
video in pada TV menggunakan kabel video .

Anda dapat mendengarkan suara melalui
sistem speaker.

2

Menghubungkan

Apa itu SIMPLINK?

Sebagian fungsi dari unit ini dikontrol melalui
remote control TV ketika unit ini dan TV LG dengan
SIMPLINK dihubungkan melalui sambungan HDMI.

Fungsi yang dapat dikontrol melalui remote control
TV LG; Play, Pause, Scan, Skip, Stop, Power O, dll.

Lihat pada buku panduan TV untuk lebih jelasnya
mengenai fungsi SIMPLINK.

TV LG dengan fungsi SIMPLINK memiliki logo
seperti yang ditunjukkan diatas.

Menghubungkan18

Pengaturan resolusi

Unit menyediakan beberapa resolusi output untuk
HDMI OUT. Anda dapat merubah resolusi meng­gunakan menu [Pengaturan].

1. Tekan n HOME.

2.

Gunakan A/D memilih [Pengaturan] dan tekan b
ENTER . Menu [Pengaturan] muncul.

2

Menghubungkan

Gunakan W/S untuk memilih pilihan [Tampilan]

3.

lalu tekan D untuk pindah ke level kedua.

4. Gunakan W/S untuk memilih pilihan [Resolusi]
lalu tekan D untuk pindah ke level ketiga.

5.

Gunakan W/S untuk memilih resolusi yang diingin­kan lalu tekan b ENTER konrmasi pilhan anda.

Catatan

,

Jika TV anda tidak menerima resolusi yang telah
anda set pada player, anda dapat mengatur
resolusi ke 480p (atau 576p) sebagai berikut:

Tekan Z STOP selama lebih dari 5 detik.

Resolusi Video
Output

Resolusi yang ditampilkan di jendela tampilan
dan output resolusi mungkin berbeda sesuai
dengan jenis sambungan.

[HDMI OUT ]: 1080p, 1080i, 720p dan 480p (atau 576p)
dan 480i (atau 576i)

[VIDEO OUT]: 480i (atau 576i)

2

Unit

Merah
Putih

Ke jack audio output
pada komponen anda
(TV, VCR, dll.)

Mendengarkan musik dari
player portabel atau
perangkat eksternal anda

Unit dapat digunakan untuk memutar musik dari
berbagai player portabel atau perangkat eksternal.

1. Hubungkan player portable ke konektor
PORT. IN (PORTABLE IN) pada unit.

Atau

Hubungkan perangkat eksternal ke konektor

AUX (L/R) INPUT pada unit.

2.

Hidupkan power dengan menekan 1/! (POWER).

3. Pilih fungsi PORTABLE atau AUX dengan
menekan P RADIO&INPUT.

4. Hidupkan player portable atau perangkat
eksternal dan mulai pemutaran.

Menghubungkan 19

Menghubungkan

Menghubungkan
Peralatan Opsional

Menghubungkan AUX In

Hubungkan Output dari perangkat tambahan
ke konektor AUX (L/R) INPUT .

Menghubungkan AUDIO
(PORT. IN) In

Hubungkan output dari perangkat portable (MP3
atau PMP dsb) ke konektor AUDIO (PORT. IN) input.

Menghubungkan 19

Catatan

,

Jika TV ada hanya memiliki satu output untuk
audio (mono), hubungkan ke jack audio kiri
(putih) pada unit.

Menghubungkan
Peralatan Opsional

Menghubungkan AUX In

Hubungkan Output dari perangkat tambahan
ke konektor AUX (L/R) INPUT .

Unit

Ke jack audio output
pada komponen anda
(TV, VCR, dll.)

Merah
Putih

Menghubungkan AUDIO
(PORT. IN) In

Hubungkan output dari perangkat portable (MP3
atau PMP dsb) ke konektor AUDIO (PORT. IN) input.

MP3 player, dll...

Mendengarkan musik dari
player portabel atau
perangkat eksternal anda

Unit dapat digunakan untuk memutar musik dari
berbagai player portabel atau perangkat eksternal.

1. Hubungkan player portable ke konektor
PORT. IN (PORTABLE IN) pada unit.

Hubungkan perangkat eksternal ke konektor

AUX (L/R) INPUT pada unit.

2.

Hidupkan power dengan menekan 1/! (POWER).

3. Pilih fungsi PORTABLE atau AUX dengan
menekan P RADIO&INPUT.

4. Hidupkan player portable atau perangkat
eksternal dan mulai pemutaran.

Atau

Menghubungkan20

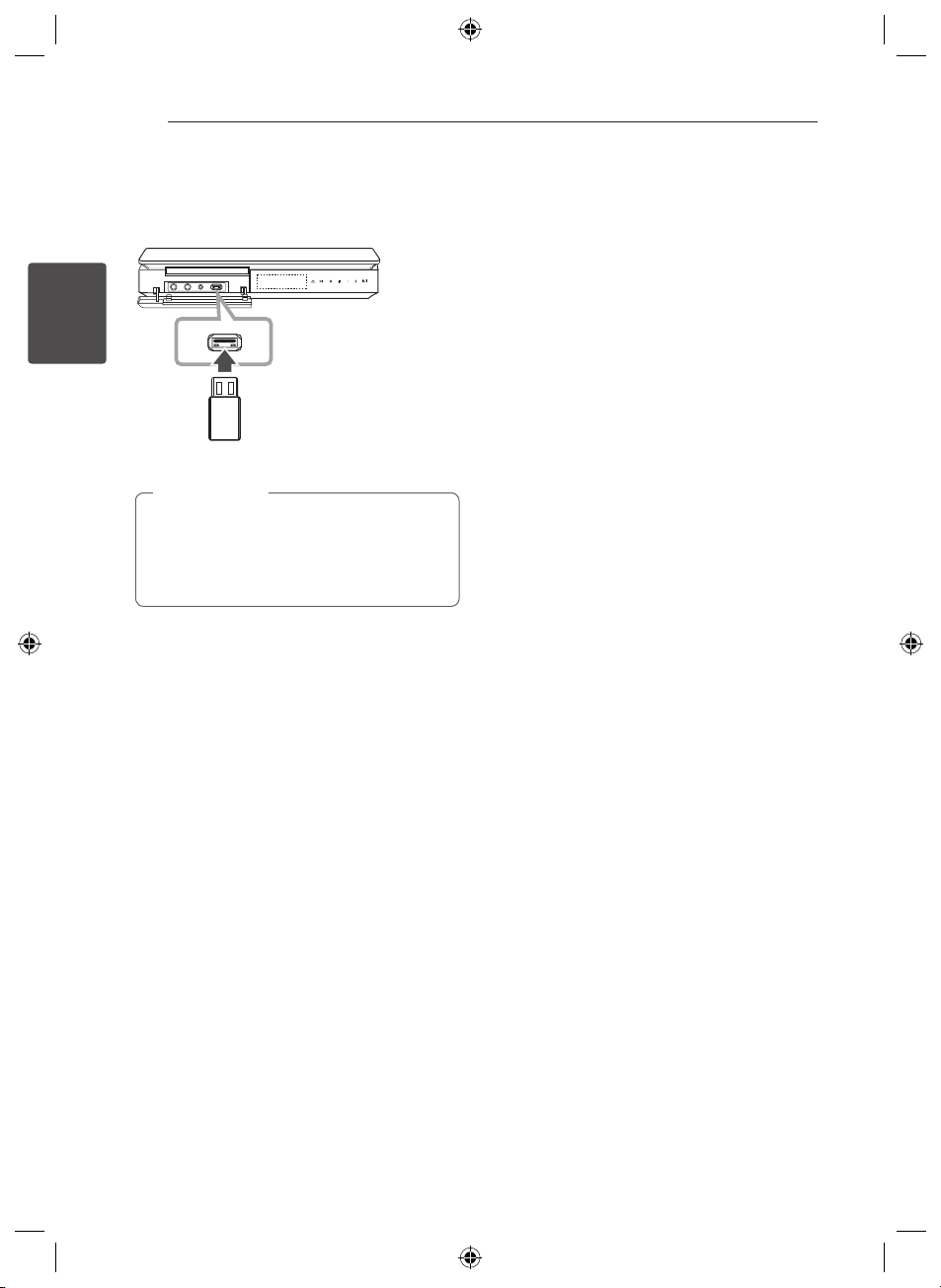

Menghubungkan USB

Hubungkan port USB dari USB Memory (atau MP3
player, dsb.) ke port USB pada bagian depan unit.

2

Menghubungkan

Catatan

,

Melepaskan Perangkat USB dari unit.

1. Pilih mode fungsi yang berbeda atau tekan
STOP dua kali berturut-turut.

Z

2. Lepaskan perangkat USB dari unit.

Perangkat USB yang kompatibel

MP3 Player : Player MP3 tipe Flash.



USBFlash Dr ive : Perangkat yang mendukung

USB2.0 atau USB1.1.



Fungsi USB pada unit ini tidak mendukung
di sebagian perangkat USB.

Persyaratan perangkat USB



Perangkat yang memerlukan program instalasi
tambahan tersambung ke komputer, tidak
didukung.



Jangan melepaskan USB ketika sedang beroperasi.



Untuk USB kapasitas besar, memakan waktu lebih
lama beberapa menit untuk mencari.



Untuk mencegah hilang data, back up semua data.



Jika anda menggunakan kabel tambahan USB
atau USB hub, perangkat USB mungkin tidak dikenali.



Menggunakan sistem le NTFS tidak didukung.
(Hanya FAT (16/32) le sistem yang didukung.)



Unit ini tidak mendukung ketika jumlah
dari total le adalah 1000 atau lebih.



Eksternal HDD, Card reader, perangkat terkunci,
atau perangkat keras jenis usb tidak didukung.



Port USB pada unit tidak dapat terhubung ke PC. Unit
tidak dapat digunakan sebagai perangkat penyimpanan.



Beberapa USB mungkin tidak bekerja dengan unit ini.

Menghubungkan 21

Menghubungkan OPTICAL In

Hubungkan output optical dari Unit (atau
perangkat Digital dsb.) ke konektor OPTICAL IN.

Ke jack digital
optical output dari
komponen anda

Pengaturan mudah speaker
teater rumahan

Mendengarkan suara dari TV, DVD dan Perangkat
Digital dengan mode 5.1 (2.1 atau 2)ch. Meskipun
mode power o, jika anda menekan OPTICAL lalu
power on dan secara otomatis berubah ke mode AUX OPT.

1. Hubungkan jack OPTICAL IN dari unit ke jack pada
optical out dari TV anda (atau Peralatan Digital dsb.)

2. Pilih AUX OPT menggunakan OPTIC AL
Untuk memilih AUX OPT secara langsung

3. Dengarkan suara speaker 5.1(2.1 atau 2)ch.

4.

Untuk keluar dari AUX OPT menggunakan OPTICAL
Fungsi dikembalikan ke sebelumnya.

2

Menghubungkan

Menghubungkan22

Menghubungkan antena

Hubungkan antena FM yang tersedia untuk
mendengarkan radio.

Hubungkan antena kabel FM ke konektor
antena FM.

2

Menghubungkan

Catatan

,

Pastikan sepenuhnya memperpanjang kawat
antena FM.

23Pengaturan sistem

Penyesuaian
Pengaturan Setup

Dengan menggunakan menu Pengaturan, anda dapat mem­buat berbagai penyesuaian item seperti gambar dan suara.

Anda dapat juga mengatur bahasa untuk teks dan menu
Pengaturan, diantara banyak hal, untuk lebih jelasnya dari
setiap menu Pengaturan, lihat halaman 23 s.d 27.

Pengaturan bahasa dasar OSD

Menampilkan dan keluar
Menu Pengaturan

1. Tekann HOME.

2. Pilih [Pengaturan] menggunakan AD.

3. Tekan b ENTER.

- Opsional

Pada saat pertama kali penggunaan unit ini,
menu pengaturan bahasa awal muncul pada
layar TV anda. Anda harus melengkapi pilihan
bahasa awal sebelum menggunakan unit.
Inggris akan dipilih sebagai bahasa awal.

Press 1 (POWER) to turn the unit on. The

1.

Tekan 1/! (POWER) untuk menyalakan unit. Menu

language setup menu will appear on the screen.

pengaturan bahasa akan muncul pada layar.

2. Gunakan WSAD untuk memilih bahasa lalu

ENTER.

tekan b
Menu konrmasi akan muncul.

4. Tekan n HOME atau x RETURN untuk

Mengenai menu bantuan untuk Pengaturan

Menampilkan [Menu Awal].

Menampilkan menu [Pengaturan]

keluar Menu [Pengaturan].

Menu Tombol Pengoperasian

ws

Move

a

Move

d

Move

x

Close

b

Select

WS

A

D

RETURN

x

ENTER Konrmasi menu

b

Pindah ke menu
lainnya.

Pindah ke level
sebelumnya.

Pindah ke level
atau menu pilihan
berikutnya.

Keluar menu
[Pengaturan] atau
[Atur Speaker 2.1].

3

Pengaturan sistem

3.

Gunakan AD untuk memilih [Enter] lalu tekan b
ENTER untuk selesai pengaturan bahasa.

Pengaturan sistem24

Bahasa

Menu Bahasa

Pilih bahasa untuk menu Pengaturan dan
tampilan pada layar tampilan.

Audio Disk / Teks Disk / Menu
Disk

Pilih bahasa yang anda kehendaki untuk Audio
track (audio disk), teks disk, dan menu disk.

[Asli]

Lihat bahasa aslinya yang digunakan ketika

3

Pengaturan sistem

disk direkam.

[Lainnya]

Untuk memilih bahasa lain, tekan tombol
numerik kemudian b ENTER untuk memasuk­kan angka 4-digit yang sesuai dengan daftar
kode bahasa di halaman 40. Jika anda memasuk­kan kode bahasa yang salah, tekan CLEAR.

[Mati (untuk Teks Disk)]

Mematikan Teks.

Tampilan

Format TV

Pilih sesuai format TV untuk digunakan berdasar­kan bentuk dari layar TV anda.

[4:3]

Pilih ketika TV 4:3 standar terhubung.

[16:9]

Pilih ketika TV lebar 16:9 terhubung.

[Panscan]

Secara otomatis menampilkan gambar yang
luas di seluruh layar dan memotong bagian­bagian yang tidak muat. (Jika disk / le tidak
kompatibel dengan Pan Scan, gambar ditampil­kan pada rasio Letterbox.)

Resolusi

Set output resolusi dari sinyal video HDMI.
Lihat ke “Pengaturan resolusi” untuk
lebih jelasnya mengenai resolusi (halaman 18).

[Auto]

Jika jack HDMI OUT terkoneksi pada TV yang
menyediakan tampilan informasi (EDID),
secara otomatis memilih resolusi terbaik sesuai
yang terhubung ke TV. Jika hanya VIDEO OUT
terhubung, ini akan merubah resolusi ke 480i
(atau 576i) sebagai resolusi standar.

[1080p]

Keluaran 1080 baris dari video progresif

[1080i]

Keluaran 1080 baris dari video interlaced.

[720p]

Keluaran 720 baris dari video progresif.

[480p (atau 576p)]

Keluaran 480 (atau 576) baris dari video progresif.

[480i (atau 576i)]

Keluaran 480 (atau (576) baris dari video interlaced.

Mode Tampilan

Pengaturan mode tampilan hanya bekerja ketika
mode Format TV diatur ke 4:3.

[Letterbox]

Menampilkan gambar yang luas dengan pita
hitam di bagian atas dan bawah layar.

25Pengaturan sistem

,

Catatan

Audio

Atur Speaker 2.1

Buat pengaturan berikut untuk decoder
surround built-in 2.1 channel.

1. Pilih [Atur Speaker 2.1] pada menu [Audio].

2. Tekanb ENTER.
[Speaker 2.1] muncul.

3. GunakanAD untuk memilih speaker.

4.

Sesuaikan pilihan menggunakan tombol WSAD .

5.

Kembali ke menu sebelumnya dengan menekan x

RETURN.

[Speaker]

Pilih speaker yang anda ingin untuk disesuaikan.

Pengaturan speaker tertentu dilarang oleh
perjanjian lisensi Dolby Digital.

[Ukuran]

Karena pengaturan speaker sudah tetap, anda
tidak dapat mengubah pengaturannya.

[Volume]

Sesuaikan tingkat output setiap speaker.

[Jarak]

Mengatur jarak antara setiap speaker dan posisi
mendengarkan.

[Mulai Tes Speaker]

Pilih [Mulai Tes Speaker] menggunakan WS
dan tekan b ENTER. Tekanb ENTER kembali
untuk stop. Atur volume untuk menyamakan
volume dari sinyal tes yang disimpan dalam sistem.

3

Pengaturan sistem

Pengaturan sistem26

DRC (Dynamic Range Control)

Membuat suara tetap jelas ketika volume dikecilkan
(hanya Dolby Digital). Atur ke [Aktif] untuk efek ini.

Vokal

Pilih [Aktif] untuk menggabungkan channel
karaoke pada stereo normal.

Fungsi ini hanya efektif untuk DVD karaoke
multi-channel.

HD AV Sync

Terkadang TV Digital mengalami penundaan
antara gambar dan suara. Jika hal ini terjadi anda
dapat memperbaiki dengan mengatur penundaan

3

suara yang secara efektif menunggu gambar tiba:

Pengaturan sistem

hal ini disebut HD AV Sync. Gunakan WS (di remote
control) untuk melihat kebawah atau keatas jumlah
penundaan, dimana anda dapat mengatur diantara
0 dan 300m detik.

Semi Karaoke

Ketika bab/ judul/ track selesai seluruhnya, fungsi
ini menampilkan nilai pada layar dengan suara
riuh sorak.

[Aktif]

Ketika anda selesai bernyanyi nilai akan
muncul pada layar.

[Mati]

Riuh sorak dan skor tidak muncul di
layar.

Catatan

,



Disk DVD, DVD Karaoke dengan lebih dari
2 track adalah disk yang ditawarkan untuk
fungsi ini.



Ketika anda menonton lm, “Matikan" Semi
Karaoke pada menu SETUP atau nikmati tanpa
menghubungkan MIC jika riuh sorak atau nilai
muncul ketika penggantian bab.



Fungsi ini beroperasi pada mode DVD/CD.



Fungsi Semi Karaoke hanya dapat digunakan
ketika mikrofon dihubungkan.



Jika Anda tidak menggunakan mikrofon, kecil­kan volume dan cabut mikrofon.

Kunci (Kontrol Orangtua)

Pengaturan awal dari Kode Wilayah:

Bila anda menggunakan unit ini untuk pertama
kalinya, anda harus mengatur Kode Wilayah.

1. Pilih menu [Kunci] dan kemudian tekan D.

2. Tekan D.

Untuk mengakses pilihan [Kunci], masukkan kode
pengaman yang dibuat. Masukkan kode pengaman
dan tekan b ENTER. Masukkan kembali dan tekan b
ENTER untuk verikasi. Jika ada kesalahan sebelum
menekan b ENTER, tekan CLEAR.

3. Pilih karakter pertama dengan tombol WS.

4. Tekan b ENTER dan pilih karakter kedua
menggunakan tombol WS.

5. Tekan b ENTER untuk konrmasi pilihan
kode Wilayah Anda.

Rating

Pembatasan pemutaran dari rating DVD berdasar­kan dari isinya. Tidak semua disc ada tingkatan.

1. Pilih [Rating] pada menu [KUNCI] lalu tekan

.

D

2.

Masukkan kode pengaman dan tekan b ENTER.

3. Gunakan tombol WS untuk memilih
tingkatan dari 1 sampai 8.

[Rating 1-8]

Tingkatan satu (1) pembatasan paling banyak
dan tingkatan delapan (8) paling sedikit.

[Buka Kunci]

Jika Anda memilih buka kunci, kontrol
orangtua tidak aktif dan disk diputar penuh.

4. Tekan b ENTER konrmasi pilihan rating anda.

27Pengaturan sistem

Kode Pengaman

Anda dapat memasukkan atau merubah Kode Pengaman.

1.

Pilih [Kode Pengaman] pada menu [Kunci] dan lalu
tekan D.

2. Tekan b ENTER.

3.

Masukkan Kode Pengaman dan tekan b ENTER.
Untuk merubah Kode Pengaman, tekan b ENTER

ketika pilihan [Ganti] tersorot. Masukkan Kode
Pengaman dan tekan b ENTER. Masukkan
kembali dan tekan b ENTER untuk verikasi.

4. Tekan n HOME untuk keluar menu.

Catatan

,

Jika anda lupa Kode Pengaman anda, anda dapat
menghapusnya dengan langkah-langkah berikut:

1. Pilih menu [Pengaturan] pada [Menu
Awal].

2. Masukkan nomor 6-digit “210499” dan tekan
b ENTER. Kode Pengaman akan terhapus.

Kode Wilayah

Masukkan kode wilayah yang standarnya digunakan
menentukan rating disc DVD video, berdasarkan
daftar di halaman 39.

1. Pilih [Kode Wilayah] pada menu [Kunci] lalu

tekan D.

2.

Masukkan kode pengaman dan tekan b ENTER.

3. Pilih karakter pertama dengan tombol WS.

4. Tekan b ENTER dan pilih karakter kedua
menggunakan tombol WS.

5. Tekan b ENTER untuk konrmasi pilihan
kode wilayah anda.

Lainnya

DivX(R) VOD

MENGENAI DIVX VIDEO: DivX® merupakan format
video digital dibuat oleh DivX, LLC, anak perusahaan
dari Rovi Corporation. Ini merupakan perangkat DivX
Certied® yang telah melewati tes yang ketat untuk me­mastikan dapat memutar video DivX. Kunjungi divx.com
untuk informasi lebih lanjut dan software pendukung
untuk mengkonversi le Anda ke video DivX.

MENGENAI DIVX VIDEO-ON-DEMAND:Perangkat
DivX Certied® harus terdaftar untuk memainkan
video DivX Video-on-Demand(VOD) yang dibeli.
Untuk mendapatkan kode registrasi Anda, cari bagian
DivX VOD dalam menu pengaturan perangkat anda.
Kunjungi ke vod.divx.com untuk informasi lebih lanjut
tentang bagaimana melengkapi pendaftaran Anda.

[Daftar]

Menampilkan kode registrasi unit anda.

[Batal Daftar]

Menonaktifkan unit anda dan menampilkan
kode penonaktifan.

Catatan

,

Semua video yang didownload dari DivX VOD
hanya dapat diputar pada unit ini.

3

Pengaturan sistem

Mengoperasikan28

Menggunakan Menu Awal

1. Tekann HOME
Menampilkan [Menu Awal].

2. Pilih pilihan menggunakan AD.

3. Tekanb ENTER kemudian pilih pilihan menu.

[M usik] – Menampilkan menu [MUSIK ].

[Film] – Mulai pemutaran media video atau

menampilkan menu [FILM].

[Foto] – Menampilkan menu [FOTO].

[Pengaturan] – Menampilkan menu [Pengaturan].

Catatan

,

4

Mengoperasikan

Anda tidak dapat memilih pilihan [Musik], [Film]
atau [Foto] ketika perangkat USB tidak terhubung
atau disk tidak dimasukkan.

Pengoperasian Dasar

1.

Masukkan disk menggunakan B OPEN/CLOSE
atau hubungkan perangkat USB ke port USB.

2. Tekann HOME.
Menampilkan [Menu Awal].

3.

Pilih pilihan menggunakan AD.
Jika anda memilih pilihan [Film], [Foto]
atau [Musik] ketika anda menghubungkan
dua atau lebih perangkat, muncul seperti di
bawah. Pilih media lalu tekan b

4. Tekanb ENTER lalu pilih pilihan menu.

Catatan

,



Pada kebanyakan disk Audio CD dan DVD-ROM,
playback mulai secara otomatis.



Unit hanya memutar le musik di dalam perangkat
penyimpan USB atau disk secara otomatis.

ENTER.

29Mengoperasikan

Untuk Lakukan ini

Stop TekanZ STOP.

Playback

Pause TekanM PAUSE/STEP.

Frame-by-

Frame playback

Melewatkan ke
chapter/ track/ le

berikutnya/

sebelumnya

Menemukan

titik secara cepat

dengan memutar

cepat le maju

atau mundur.

Memutar secara

berulang atau

secara acak

Tekand PL AY, MONO/
STEREO.

TekanM PAUSE/STEP
berulang untuk memutar judul
Frame-by-Frame. (hanya DVD, DivX)

Ketika playback, tekan

SKIP untuk pindah ke

V

chapter/ track/ le berikutnya
atau kembali ke awal dari chapter/
track/ le yang aktif.

Tekan

C

dengan cepat untuk kembali
ke chapter/track/ le sebelumnya.

Ketika playback, tekan c/

SC AN berulang untuk

v

memilih kecepatan pencarian.

Untuk kembali ke kecepatan
normal, tekan d PL AY, MONO/
STEREO.

Tekan h REPEAT berulang,
dan judul, bab atau track yang
aktif akan diputar kembali secara
berulang atau secara acak.

- D VD : Bab/ Judul/ Mati

- DivX : Judul/ Semua/ Mati

- Audio CD/ MP3/ WMA : Track/
Semua/ Acak/ Mati

C/

SKIP dua kali

Pengoperasian Lainnya

Tampilan Informasi Disk
di layar

Anda dapat menampilkan berbagai informasi
mengenai disc yang dimasukkan pada layar.

1. Tekan m INFO/DISPLAY untuk menampil-

kan berbagai informasi playback.
Item ditampilkan berbeda tergantung pada
jenis disk atau status pemutaran.

2.

Anda dapat memilih item dengan menekan WS dan
merubah atau memilih seting dengan menekan AD.

Judul – Nomor judul aktif/ Jumlah total dari judul.

Bab – Nomor bab aktif/ Jumlah total dari

bab.

Waktu – Sisa waktu pemutaran.

Audio – Pilihan bahasa atau kanal audio.

Teks – Pilihan Teks.

Sudut – Pilihan sudut/jumlah nomor dari sudut.

Catatan

,

Jika tidak ada tombol yang ditekan dalam
beberapa detik, tampilan di layar menghilang.

4

Mengoperasikan

Memperlambat

kecepatan

pemutaran

Dalam mode pause, tekan SLOW
(c atau v) untuk memilih
kecepatan diinginkan. (hanya DVD,
DivX) File DivX tidak dapat mem­perlambat pemutaran mundur.

SCAN

Mengoperasikan30

Menampilkan Menu DVD

r

Ketika anda memutar DVD yang terdiri beberapa menu,
anda dapat memilih menu diinginkan menggunakan Menu.

1. Tekan DISC MENU.
Menu disk muncul.

2. Pilih menu menggunakan

3.

Tekan d PL AY, MONO/STEREO untuk konrmasi.

WSAD

Menampilkan Judul DVD

r

Ketika anda memutar DVD yang terdiri banyak judul, anda
dapat memilih judul yang diinginkan menggunakan Menu.

1. Tekan TITLE.
Judul disk muncul.

2. Pilih menu menggunakan

3.

4

Mengoperasikan

Tekan d PL AY, MONO/STEREO untuk konrmasi.

WSAD

WSAD

.

Pemutaran 1.5 kali lebih cepat

r

Kecepatan 1.5 memungkinkan anda melihat
gambar dan mendengar suara lebih cepat
dari yang diputar pada kecepatan normal.

1. Ketika playback, tekan d PL AY, MONO/
STEREO pemutaran 1.5 kali lebih cepat. “dX1.5”
muncul di layar.

2.

Tekan d PL AY, MONO/STEREO kembali untuk keluar.

Screen Saver

Screen saver muncul ketika Anda meninggalkan
unit dalam mode Stop selama sekitar lima menit.

Mulai memutar dari waktu yang
ditentukan

ry

Untuk mulai pemutaran di setiap waktu yang
dipilih pada le atau judul.

1. Tekanm INFO/DISPL AY ketika playback.

2.

Tekan WS untuk memilih ikon waktu jam dan
“--:--:--” muncul.

Masukkan waktu mulai yang dikehendaki dalam

3.
jam, menit, dan detik dari kiri ke kanan. Jika
anda salah memasukkan angka, tekan CLEAR
untuk menghapus angka yang anda masukkan.
Kemudian masukan angka yang benar.
Sebagai contoh, untuk menemukan adegan di
1 jam, 10 menit, dan 20 detik, masukkan “11020”
dengan menggunakan tombol numerik.

4. Tekanb ENTER untuk konrmasi. Pemutaran
mulai dari waktu yang dipilih.

Melanjutkan pemutaran

ryut

Unit merekam titik dimana anda menekan

STOP tergantung pada disk.

Z

Jika “MZ (R esume Stop)” muncul sebentar di layar,

.

tekan d PL AY, MONO/STEREO untukmelanjutkan
pemutaran (dari titik adegan).

Jika anda menekan Z STOP dua kali atau mengeluar­kan disk “Z”(Complete Stop) muncul pada layar.
Unit akan menghapus titik berhenti.

Catatan

,



Titik melanjutkan mungkin dihapus ketika

The resume point may be cleared when a

y

tombol ditekan (misalnya; 1/! POWER,

button is pressed (for example; 1 (POWER),

B OPEN/CLOSE, dll.).

OPEN/CLOSE, etc).

B



Fungsi ini mungkin tidak bekerja pada
beberapa disk atau judul/track.

Mengubah kode halaman teks

y

Jika subtitle tidak tampil dengan benar, anda
dapat merubah kode halaman teks untuk me­nampilkan le teks dengan benar.

1.

Ketika playback, tekan m INFO/DISPL AY untuk
menampilkan tampilan di layar.

2. Gunakan WS memilih pilihan [Hal. Kode].

3.

Gunakan AD memilih kode pilihan dikehendaki.

4.

Tekan x RE TURN untuk keluar tampilan di layar.

31Mengoperasikan

Pemutaran Ditandai

ut

Fungsi tanda memungkinkan anda untuk
menyimpan le favorit anda dari setiap disk
atau perangkat USB di memori unit.

1. Pilih [Musik] pada [Menu Awal].

Kembali ke folder diatas.
(Hanya MP3/ WMA)

Informasi le akan ditampilkan
sesuai dengan informasi ID3TAG
pada le musik yang sesuai.
(Hanya MP3)

Memilih semua track/ le.

Batal memilih semua track/ le.

Pindah ke daftar le sebelumnya

2.

Pilih musik yang dikehendaki di [Daftar] menggunakan

lalu tekan MARKER untuk memunculkan

WS

tanda pada daftar.

3. Tekan

4. Pilih mode putar menggunakan

ENTER atau d PL AY, MONO/STEREO.

b

Menampilkan mode putar.

ENTER.

b

atau berikutnya.

dan tekan

WS

Menghapus tanda

1. GunakanWS untuk memilih track yang anda
ingin hapus dari le ditandai.

2. Tekan MARKER.

Menghapus semua tanda

Gunakan
tekan b

WSAD

ENTER dalam mode program edit.

Catatan

,

Penanda juga dibersihkan ketika disk atau
perangkat USB dilepaskan, unit dimatikan
atau fungsi diganti ke yang lain.

memilih [Batalkan Semua] lalu

4

Mengoperasikan

[Tandai Yg Diputar]

Pemutaran ditandai.

[Sedang Diputar]

Pemutaran normal.

Catatan

,

Jika anda ingin untuk memilih semua le pada
daftar, pilih [Pilih Semua] dan tekan b ENTER.

Mengoperasikan32

Melihat file FOTO

i

Unit ini dapat memutar disk dengan file foto.

1. Pilih [Foto] pada [Menu Awal] dan tekan

ENTER.

b

Pindah ke daftar file sebelumnya

Kembali ke folder

4

Mengoperasikan

diatas.

2.

Tekan WS untuk memilih folder, dan lalu tekan b

ENTER.

3.

Jika ingin menampilkan slide show, tekan WS
untuk menyorot file dan tekan d PL AY, MONO/

STEREO.

Mengenai menu bantuan dalam menu [Foto]

Menu Tombol Pengoperasian

Slide

d,

Show

wsad

Move

b

Select

x

Close

d,

PLAY, MONO/

STEREO

SWAD

ENTER

b

RETURN

x

atau berikutnya.

Menampilkan slide

show.

Pindah ke file atau
konten lainnya.

Menampilkan
file tertentu.

Kembali ke
[Menu Awal].

Mengenai menu bantuan dalam layar penuh

Menu Tombol Pengoperasian

m

Menu

a/d

Prev./ Next

x,

Close

INFO/

DISPLAY

A/D

RETURN

Menampilkan
Pilihan menu.

Pindah ke file lainnya.
Kembali ke menu

x

[Foto].

Pilihan saat melihat foto

Anda dapat menggunakan berbagai pilihan
selama melihat foto dalam layar penuh.

1. Saat melihat foto dalam layar penuh, tekan

m INFO/DISPL AY menampilkan pilihan menu.

2. Pilih pilihan menggunakan

a

b c d e

a Foto aktif/jumlah total dari foto

Gunakan AD melihat foto sebelum/berikut.

b

Slide Show z/

mulai atau pause slide show.

c

Kcptn x3/ x2/ x1 – Gunakan
untuk memilih kecepatan tunda antar
foto dalam slide show.

d

Putar – T

e

Lihat Daftar – Tekan
kembali ke menu [Foto].

ekan



SWAD

– Tekan

M

ENTER memutar foto.

ENTER untuk



.

ENTER untuk



ENTER



33Mengoperasikan

Pengaturan waktu tidur

Tekan SLEEP sekali atau lebih untuk memilih
waktu tunda antara 10 dan 180 menit, setelah
itu unit akan dimatikan.

Untuk memeriksa waktu tersisa, tekan SLEEP.

Untuk membatalkan fungsi tidur, tekan SLEEP
berulang hingga “SLEEP 10” muncul, dan tekan
SLEEP sekali lagi ketika "SLEEP 10" ditampilkan.

Catatan

,



Anda dapat memeriksa sisa waktu sebelum
unit dimatikan.



Tekan SLEEP sisa waktu muncul dalam
jendela tampilan.

Dimmer

Tekan SLEEP sekali. Jendela tampilan akan gelap
setengahnya. Untuk membatalkannya, tekan SLEEP
berulang kali sampai redup dimatikan.

Mematikan suara sementara

Tekan

MUTE menghilangkan suara unit anda.

Anda dapat menghilangkan suara anda, misalnya,
untuk menjawab telepon, muncul MUTE dalam
jendela tampilan.

Memori Adegan Terakhir

y

Unit ini mengingat adegan terakhir dari disk yang
diputar terakhir. Adegan terakhir tersimpan di memori
meskipun Anda telah mengeluarkan disk atau memati­kan unit. Apabila disk yang dimasukkan adegannya di­simpan memori, adegan secara otomatis dipanggil.

Power Resume - Opsional

r

Jika listrik tiba-tiba padam, menghidupkan unit
dan kemudian memainkan posisi di mana isi
sedang dimainkan. Sistem periodik akan
menyimpan status pemutaran saat ini.

Pemilihan sistem - Opsional

Anda harus memilih mode sistem yang tepat untuk
sistem TV anda. Tekan dan tahan M PAUSE/STEP
selama lebih dari lima detik untuk dapat memilih
sebuah sistem dalam [Menu Home].

Catatan

,

Jika perangkat USB terhubung atau disk di­masukkan, fungsi ini tidak dioperasikan.

Menyesuaikan pengaturan
level speaker

Anda dapat mengatur tingkat suara dari setiap speaker.

1.

Tekan SPEAKER LE VEL berulang untuk memilih
speaker yang dikehendaki untuk diatur.

2.

Tekan VOL -/+ untuk mengatur level suara dari
speaker yang dipilih saat menu pengaturan
level ditampilkan pada jendela tampilan.

3. Ulangi dan atur level suara dari speaker
lainnya.

VOCAL FADER

Anda dapat menikmati fungsi karaoke, dengan
mengurangi vocal penyanyi dari musik dalam berbagai
sumber. (MP3/ WMA/ CD) Tekan VOC AL FADER
dan “FADE ON” akan muncul pada jendela tampilan.

Untuk membatalkan, tekan VOC AL FADER kembali.

Kualitas dari VOC AL FADER mungkin berbeda
tergantung dari kondisi perekaman dari le
musik.

Catatan

,



Fungsi ini hanya tersedia untuk digunakan
ketika mikrofon terhubung.



Hal ini tidak tersedia pada sumber MONO.

Auto Power Down

Unit ini akan mati sendiri untuk menghemat
konsumsi listrik ketika unit utama tidak terhubung
ke perangkat eksternal dan tidak digunakan selama
20 menit.

Begitu juga unit ini setelah enam jam karena unit
utama telah terhubung ke perangkat lain meng­gunakan input analog.

4

Mengoperasikan

Mengoperasikan34

Pengoperasian Radio

Pastikan bahwa antena FM terhubung.
(Lihat halaman 22.)

Mendengarkan radio

1. Tekan P R ADIO&INPUT sampai FM muncul

pada jendela tampilan.
Stasiun yang diterima terakhir disetel masuk.

2. Tekan dan tahan TUNING (-/+) selama dua
detik sampai indikasi frekuensi mulai berubah,
kemudian lepaskan. Penalaan berhenti
ketika unit mendapatkan stasiun.

Atau

Tekan TUNING (-/+) secara berulang.

3. Atur volume suara dengan menekanVOL(-/+)
secara berulang.

4

Mencari stasiun radio

Mengoperasikan

Anda dapat mencari 50 stasiun untuk FM.

Sebelum penalaan, pastikan bahwa anda telah
mengecilkan volume.

1. Tekan P R ADIO&INPUT sampai FM muncul
pada jendela tampilan.

Pilih frekuensi yang dikehendaki menggunakan

2.
TUNING (-/+).

3. Tekan b ENTER nomor penyetelan akan
berkedip di jendela tampilan.

4. Tekan PRESE T (-/+) untuk memilih nomor
penyetelan yang anda inginkan.

5. Tekan b ENTER.
Stasiun tersimpan.

6.

Ulangi langkah 2 s.d 5 untuk menyimpan stasiun lainnya.

Menghapus stasiun tersimpan

1. Tekan PRESE T - / + untuk memilih nomor
penyetelan yang anda ingin hapus.

2. Tekan CLEAR, nomor penyetelan akan
berkedip di jendela tampilan.

3. Tekan CLEAR kembali, untuk menghapus
nomor penyetelan yang dipilih.

Memperbaiki penerimaan FM yang jelek

Tekan d PL AY, MONO/STEREO pada remote
control. Hal ini akan mengubah tuner dari stereo ke
mono dan biasanya memperbaiki penerimaan.

Menghapus semua stasiun tersimpan

1. Tekan dan tahan CLEAR selama dua detik.
“ERASE ALL” akan berkedip di tampilan unit.

2. Tekan CLEAR untuk menghapus semua
stasiun radio tersimpan.

Penyesuaian Suara

Pengaturan mode surround

Sistem ini memiliki sejumlah aneka suara yang
sudah di program. Anda dapat memilih mode suara
yang diinginkan menggunakan SOUND EFFEC T.

Anda dapat mengubah SOUND EFFEC T dengan AD
tombol panah saat informasi efek suara
ditampilkan.

Item tampilan untuk equaliser mungkin berbeda
tergantung sumber dan efek suara.

Pada Tampilan Penjelasan

NAT PLUS merupakan efek suara

NAT PLUS

NATURAL

POP

CLASSIC

JAZZ

ROCK

BASS

LOUDNESS

BYPASS

P-FRONT

POWER FRONT

- Opsional

Natural Plus. Anda dapat me­nikmati efek suara natural
sama dengan 5.1 channel.

Anda dapat menikmati suara
nyaman dan alami.

Program ini memberikan
sebuah atmosr suara yang
menarik, memberikan anda
perasaan yang sebenarnya
dari konser pop rock, jazz
atau klasik.

BASS adalah Bass Blast. Ketika
playback, Memperkuat efek
suara trebel, bass dan surround.

Meningkatkan suara bass
dan treble.

Anda dapat menikmati suara
tanpa efek equaliser.

Anda dapat menikmati suara
harmonis. Mode ini cocok
untuk speaker posisi depan
ketika semuanya ditempatkan
sejajar.

Catatan

,



Dalam beberapa mode surround, sebagian
speaker tidak ada suara atau suara rendah. itu
tergantung pada mode surround dan sumber
dari audio, hal ini tidak berarti rusak.



Anda mungkin perlu mengatur ulang mode
surround, setelah mengganti input, kadang­kadang bahkan setelah sound track berubah.



Fungsi ini tidak dioperasikan bila mikrofon ter­hubung ke unit.

35Mengoperasikan

4

Mengoperasikan

Mengoperasikan36

Pengoperasian Lanjutan

Perekaman ke USB

Anda dapat merekam musik atau sumber suara ke
perangkat USB dengan menghubungkan USB ke
port pada unit.

1. Hubungkan perangkat USB ke unit.

2. Pilih mode dari yang ingin anda untuk rekam.
Memutar ulang sumber suara pertama.

3. Mulai perekaman dengan menekan X REC.

4. Untuk berhenti, tekan Z STOP.

[Perekaman semua track/ le]

Merekam ke USB dalam mode stop atau putar.

[Perekaman daftar program]

Setelah menandai le yang dikehendaki dan

4

Mengoperasikan

anda dapat merekam ke USB (Lihat halaman 31).

Ini akan disimpan sebagai berikut

Audio CD

MP3/ WMA

Sumber lainnya

(Tuner, AUX,

Portable)

Catatan

,



Anda dapat memeriksa nilai prosentase
rekaman pada rekaman USB di layar selama
perekaman. (hanya AUDIO CD atau MP3/
WMA CD)



Selama perekaman MP3/ WMA, tidak ada
suara.



Ketika anda stop rekaman saat pemutaran,
le yang sudah direkam pada saat itu akan
disimpan. (Kecuali le MP3/WMA)



Jangan melepaskan perangkat USB atau me­nonaktifkan unit selama perekaman USB. Jika
tidak, le yang tidak lengkap akan terbuat dan
tidak dihapus pada PC.



Perekaman melalui mikrofon tidak
tersedia.



Jika USB tidak dapat merekam, muncul pesan
seperti “NO USB”, “ERROR”, “USB FULL” atau
“NO REC” ditampilkan pada jendela
tampilan.



Multi card reader atau HDD eksternal tidak
dapat digunakan untuk rekaman USB.



Sebuah le direkam oleh 128Mbyte (sekitar 2
jam) ketika anda merekam untuk jangka panjang.
Terdapat rekaman kurang dari 4 le.



Dalam status CD-G ,DTS disk rekaman USB
tidak beroperasi.



File dalam sub-folder tidak direkam selama
perekaman semua track.



Anda tidak dapat merekam lebih dari 999 le.



Nomor dari le rekaman dimasukkan dari
nomor terendah. Sehingga jika anda meng­hapus sebagian dari le rekaman, le rekaman
berikutnya dapat nomor lebih rendah diantara
lainnya.

Pembuatan salinan yang ilegal dari material yang

dikopi-protek, termasuk program komputer, le,

siaran dan perekaman suara, termasuk pelanggaran

dari hak cipta dan tindakan kriminal. Peralatan

ini tidak boleh digunakan untuk keperluan seperti

itu.

Bertanggung jawab

Hormati hak cipta

5

Troubleshooting

Pemecahan Masalah

MASALAH PERBAIKAN

Tidak ada daya Hubungkan power cord ke soket dinding secara benar.

Tidak ada gambar

Suara kecil atau tidak ada

37Pemecahan Masalah

Pilih mode input video yang sesuai pada TV sehingga gambar dari
unit muncul di layar TV.

Hubungkan kabel video dengan kuat ke kedua TV dan unit.
Pilih mode input yang benar pada unit sehingga anda dapat

mendengar suara dari unit.
Sambungkan kabel audio ke terminal hubungan secara benar.
Ganti dengan yang kabel audio baru.

Kualitas gambar DVD buruk

DVD/CD tidak memutar disk

Terdengar dengungan ketika DVD

atau CD diputar

Stasiun radio tidak dapat terdengar

dengan baik

Remote control tidak bekerja baik

/ tidak sama sekali

Bersihkan disk menggunakan kain lembut dengan gerakan keluar.

Masukkan disk
Masukkan disk yang dapat diputar (Periksa jenis disk, sistem warna,

dan kode regional).
Letakkan disk dengan label atau sisi cetak menghadap ke atas.
Masukkan Kode Pengaman anda atau ubah level rating.
Bersihkan disk menggunakan kain lembut dengan gerakan keluar.
Pindahkan unit dan komponen audio jauh dari TV anda.
Periksa sambungan antena dan atur posisinya.
Hubungkan antena eksternal jika diperlukan.
Setel stasiun secara manual.
Simpanlah stasiun radio, untuk detail lihat halaman 34.
Remote tidak diarahkan langsung ke unit.

Arahkan remote secara langsung ke unit.
Remote terlalu jauh dari unit.

Gunakan remote control dalam jarak 23 kaki (7m) dari unit.
Ada penghalang antara jalur remote control dan

unit.

Pindahkan penghalangnya.
Baterai pada remote control sudah lemah.

Ganti baterai dengan yang baru.

5

Pemecahan Masalah

Lampiran38

Pemeliharaan

Penanganan Unit

Waktu Pengiriman Unit

Mohon simpan karton pengiriman dan bahan pe­ngepakan. Apabila Anda perlu mengirimkan unit
ini, agar terlindung secara maksimum, kemas ulang
seperti produk ini terkemas seperti aslinya dari pabrik.

Jaga permukaan luar tetap bersih



Jangan gunakan cairan volatile seperti
semprotan insektisida dekat unit.



Pengelapan dengan tekanan yang kuat
dapat merusak permukaan.



Jangan menempelkan benda dari karet atau
plastik pada unit dalam waktu yang lama.

Membersihkan Unit

Untuk membersihkan player, gunakan kain lembut
dan kering. Jika permukan benar-benar kotor,
gunakan bahan lembut yang dibasahi dengan
deterjen. Jangan menggunakan zat pelarut (solven)
kuat seperti alkohol, bensena, atau bahan pengencer
cat karena zat-zat ini dapat merusak permukaan unit.

Merawat Unit

Unit adalah alat presisi berteknologi tinggi. Jika

6

lensa optik dan bagian penggerak disk (disc

Lampiran

drive) kotor atau aus maka kualitas gambar
akan menurun. Untuk informasi rinci, mohon
hubungi pusat servis resmi terdekat.

Catatan tentang Disk

Penanganan Disk

Jangan menyentuh permukaan dari disk. Pegang
disk dibagian pinggir sehingga sidik jari tidak
menempel di permukaan. Jangan menempelkan
kertas atau plester pada disk.

Penyimpanan Disk

Setelah menggunakan, letakkan disk di tempat­nya. Jaga agar disk tidak terkena sinar matahari
dan jangan meninggalkannya di dalam mobil
di bawah sinar matahari langsung.

Pembersihan Disk

Sidik jari dan debu pada disk dapat menyebabkan
kualitas gambar yang buruk dan distorsi suara.
Sebelum pemutaran, bersihkan disk dengan kain
bersih. Lap disk dari tengah ke luar.

Jangan menggunakan bahan pelarut seperti alkohol,
thinner, cairan pembersih komersial, atau semprotan anti
macet yang diperuntukkan bagi rekaman vinil lama

Lampiran 39

Daftar Kode Wilayah

Pilih kode wilayah dari daftar.

Area Kode Area Kode Area Kode Area Kode

Afghanistan AF

Argentina AR

Australia AU

Austria AT

Belgium BE

Bhutan BT

Bolivia BO

Brazil BR

Cambodia KH

Canada CA

Chile CL

China

CN

Colombia CO

Congo CG

Costa Rica CR

Croatia HR

Czech Republic CZ

Denmark DK

Ecuador EC

Egypt EG

El Salvador SV

Ethiopia ET

Fiji FJ

Finland FI

France FR

Germany DE

Great Britain GB

Greece GR

Greenland GL

Hong Kong HK

Hungary HU

India IN

Indonesia ID

Israel IL

Italy

IT

Jamaica JM

Japan JP

Kenya KE

Kuwait KW

Libya LY

Luxembourg LU

Malaysia MY

Maldives MV

Mexico MX

Monaco MC

Mongolia MN

Morocco MA

Nepal NP

Netherlands NL

Antilles AN

New Zealand NZ

Nigeria NG

Norway NO

Oman OM

Pakistan PK

Panama PA

Paraguay PY

Philippines PH

Poland

PL

Portugal PT

Romania RO

Russian
Federation RU

Saudi Arabia SA

Senegal SN

Singapore SG

Slovak Republic SK

Slovenia SI

South Africa ZA

South Korea KR

Spain ES

Sri Lanka LK

Sweden

SE

Switzerland CH

Taiwan TW

Thailand TH

Turkey TR

Uganda UG

Ukraine UA

United States US

Uruguay UY

Uzbekistan UZ

Vietnam VN

Zimbabwe ZW

6

Lampiran

Lampiran40

Daftar Kode Bahasa

Gunakan daftar ini untuk memasukkan bahasa yang anda inginkan untuk seting awal berikut: [Disk Audio],
[Teks Disk], dan [Menu Disk].

Bahasa Kode Bahasa Kode Bahasa Kode Bahasa Kode

Sindhi

Singhalese 8373

Slovak 8375

Slovenian 8376

Spanish 6983

Sudanese 8385

Swahili 8387

Swedish 8386

Tagalog 8476

Tajik 8471

Tamil 8465

Telugu 8469

Thai

Tonga 8479

Turkish 8482

Turkmen 8475

Twi 8487

Ukrainian 8575

Urdu 8582

Uzbek 8590

Vietnamese 8673

Volapük 8679

Welsh 6789

Wolof 8779

Xhosa 8872

Yiddish 7473

Yoruba 8979

Zulu

6

Lampiran

Afar 6565

Afrikaans 6570

Albanian 8381

Ameharic 6577

Arabic 6582

Armenian 7289

Assamese 6583

Aymara 6588

Azerbaijani

Bashkir 6665

Basque 6985

Bengali; Bangla 6678

Bhutani 6890

Bihari 6672

Breton 6682

Bulgarian 6671

Burmese 7789

Byelorussian 6669

Chinese 9072

Croatian 7282

Czech 6783

Danish 6865

Dutch

English 6978

Esperanto 6979

Estonian 6984

Faroese 7079

Fiji 7074

Finnish 7073

6590

7876

French 7082

Frisian 7089

Galician 7176

Georgian 7565

German

6869

Greek 6976

Greenlandic 7576

Guarani 7178

Gujarati 7185

Hausa 7265

Hebrew 7387

Hindi 7273

Hungarian 7285

Icelandic 7383

Indonesian 7378

Interlingua 7365

Irish 7165

Italian 7384

Japanese 7465

Kannada

7578

Kashmiri 7583

Kazakh 7575

Kirghiz 7589

Korean 7579

Kurdish 7585

Laothian 7679

Latin 7665

Latvian, Lettish 7686

Lingala 7678

Lithuanian 7684

Macedonian

Malagasy 7771

Malay 7783

Malayalam 7776

Maori 7773

Marathi 7782

Moldavian 7779

Mongolian 7778

Nauru 7865

Nepali 7869

Norwegian 7879

Oriya 7982

Panjabi 8065

Pashto, Pushto 8083

Persian 7065

Polish

Portuguese 8084

Quechua 8185

Rhaeto-Romance 8277

Rumanian 8279

Russian 8285

Samoan 8377

Sanskrit 8365

Scots Gaelic 7168

Serbian 8382

Serbo-Croatian 8372

Shona 8378

7775

8076

8368

8472

9085

Merek Dagang dan
Lisensi

Diproduksi di bawah lisensi dari Dolby
Laboratories. Simbol Dolby dan double-D adalah
merk dagang dari Dolby Laboratories.

Ketentuan HDMI dan HDMI High-Denition
Multimedia Interface, dan logo HDMI adalah
merek dagang atau merek dagang terdaftar
dari HDMI Licensing LLC di Amerika Serikat
dan negara-negara lainnya.

“DVD Logo” adalah merk dagang dari DVD Format/
Logo Licensing Corporation.

Lampiran 41

adalah merek dagang dari Rovi Corporation atau

dan

subsidiarinya dan digunakan di bawah lisensi.

Dilindungi oleh satu atau lebih dari paten Amerika
berikut: 7,295,673; 7,460,668; 7,515,710; 7,519,274

6

Lampiran

Lampiran42

Inputs/ Outputs

VIDEO OUT 1.0 V (p-p), 75 Ω, sync negative, jack RCA x 1

HDMI OUT (video/audio) 19 pin ( Tipe A, konektor HDMI™ )

ANALOG AUDIO IN 2.0 Vrms (1 kHz, 0 dB), 600 Ω, jack RCA (L, R) x 1

DIGITAL IN (OPTICAL) 3 V (p-p), jack Optikal x 1

PORT. IN 0.5Vrms (Jack stereo 3.5 mm)

360 x 60.5 x 299 mm tanpa kaki

2.66 kg

41 °F s.d 95 °F (5 °C s.d 35 °C)

5 % s.d 90 %

5 V 0 500 mA

Spesifikasi

Umum

Persyaratan daya Lihat ke main label

Konsumsi Daya Lihat ke main label

Dimensi (P x T x L)

Bobot (kurang-lebih)

Temperatur pengoperasian

Kelembaban Pengoperasian

Bus Power Supply (USB)

360 x 60.5 x 299 mm tanpa kaki

2.66 kg

41 °F s.d 95 °F (5 °C s.d 35 °C)

5 % s.d 90 %

5 V 0 500 mA

Spesifikasi

Umum

Persyaratan daya Lihat ke main label

Konsumsi Daya Lihat ke main label

Dimensi (P x T x L)

Bobot (kurang-lebih)

Temperatur pengoperasian

Kelembaban Pengoperasian

Bus Power Supply (USB)

Spesifikasi

Umum

Persyaratan daya Lihat ke main label

Konsumsi Daya Lihat ke main label

Dimensi (P x T x L)

Bobot (kurang-lebih)

Temperatur pengoperasian

Kelembaban Pengoperasian

Bus Power Supply (USB)

Inputs/ Outputs

Inputs/ Outputs

VIDEO OUT 1.0 V (p-p), 75 Ω, sync negative, jack RCA x 1

VIDEO OUT 1.0 V (p-p), 75 Ω, sync negative, RCA jack x 1

HDMI OUT (video/audio) 19 pin ( Tipe A, konektor HDMI™ )

HDMI OUT (video/audio) 19 pin (Type A, HDMI™ Connector )

ANALOG AUDIO IN 2.0 Vrms (1 kHz, 0 dB), 600 Ω, jack RCA (L, R) x 1

ANALOG AUDIO IN 2.0 Vrms (1 kHz, 0 dB), 600 Ω, RCA jack (L, R) x 1

DIGITAL IN (OPTICAL) 3 V (p-p), jack Optikal x 1

DIGITAL IN (OPTICAL) 3 V (p-p), Optical jack x 1

PORT. IN 0.5Vrms (Jack stereo 3.5 mm)

PORT. IN 0.5 Vrms (3.5 mm stereo jack)

A

Mode Stereo

Mode Sur round

167 W + 167 W (3Ω pada 1kH z)

Depan
Subwoofer

360 x 60.5 x 299 mm tanpa kaki

(360 x 60.5 x 299) mm without foot

2.66 kg

41 °F s.d 95 °F (5 °C s.d 35 °C)

5 % s.d 90 %

5 V 0 500 mA

167 W + 167 W (3 Ω pada 1 kH z)

167 W (3 Ω pada 60 H z)

6

Lampiran

Tuner

FM Jarak Tuning 87.5 s.d 108.0 MH z atau 87.50 s.d 108.00 MH z

Speaker Depan

Front Speaker

Jenis

Type 2 way 3 speaker

Impedansi

Impedance 3 Ω

Daya masukan rata-rata

Rated Input Power 167 W

Maksimal daya masukan

Max. Input Power 334 W

Ukuran netto (P x T x L)

Net Dimensions (W x H x D) (202 x 470.5 x 202) mm

Berat bersih

Net Weight 1.6 kg

Subwoofer Passive

Passive Subwoofer

Jenis

Type 1 Way 1 Speaker

Impedansi

Impedance 3 Ω

Daya masukan rata-rata

Rated Input Power 167 W

Maksimal daya masukan

Max. Input Power 334 W

Ukuran netto (P x T x L)

Net Dimensions (W x H x D) (240 x 360 x 391) mm

Berat bersih

Net Weight 6.6 kg



Desain dan spesikasi bisa berubah sewaktu-waktu tanpa pemberitahuan.

2 way 3 speaker

3 Ω

167 W

334 W

202 x 470.5 x 202 mm

1.6 kg

1 Way 1 Speaker

3 Ω

167 W

334 W

240 x 360 x 391mm

6.6 kg

Lampiran 43

6

6

Lampiran

PT. LG ELECTRONICS INDONESIA

Kawasan Industri MM2100 Blok G

Cikarang Barat, Bekasi, Jawa Barat 17520

INDONESIA
