Indesit K6 E11 User manual

Cucina

K6 E11/R

Installazione e uso
Cooker

Installation and use

Êóõoííaя плита

Установка и пользование

КпхжЯнб
ЕгкбфЬуфбуз кбй чсЮуз

K6 E11/GR

Cucina con forno e piano elettrico

Istruzioni per l'installazione e l'uso 3

Cooker with electric oven and electric hob

Instructions for installation and use 11

Электрическая плита

Инструкции по установке и использованию 18

КпхжЯнб ме злекфсйкь цпэснп кбй злекфсйкЮ
ерйцЬнейб

ПдзгЯет егкбфЬуфбузт кбй чсЮузт 26

A vvertenze

Per garantire l’efficienza e la sicurezza di questo elettrodomestico:

• riv olgetevi esclusiv amente a centri di assistenza tecnica autorizzati

• richiedete sempre l’utilizzo di parti di ricambio originali

1 Questo apparecchio è stato concepito per un uso di

tipo non professionale all’interno di abitazione.

2 Prima di utilizzare l’apparecchio, leggere attentamente

le avvertenze contenute nel presente libretto in quanto
forniscono importanti indicazioni riguardanti la sicurez­za di installazione, d’uso e di manutenzione. Conserv a­re con cura questo libretto per ogni ulteriore consulta­zione.

3 Dopo aver tolto l’imballaggio assicurarsi dell’integ rità dell’ap-

parecchio. In caso di dubbio non utilizzare l’apparecchio e
rivolgersi a personale professionalmente qualificato . Gli ele­menti dell’imballaggio (sacchetti in plastica, polistirolo espan­so, chiodi, ecc.) non de v ono essere lasciati alla portata dei
bambini in quanto potenziali fonti di pericolo.

4 L’installazione deve essere effettuata secondo le istruzioni

del costruttore da personale professionalmente qualificato.
Una errata installazione può causare danni a persone, ani­mali o cose, nei confronti dei quali il costruttore non può
essere considerato responsabile.

5 La sicurezza elettrica di questo apparecchio è assicurata

soltanto quando lo stesso è correttamente collegato ad un
efficiente impianto di messa a terra come previsto dalle vi­genti norme di sicurezza elettrica. E’ necessario verificare
questo fondamentale requisito di sicurezza e, in caso di dub­bio, richiedere un controllo accurato dell’impianto da parte di
personale professionalmente qualificato. Il costruttore non
può essere considerato responsabile per eventuali danni
causati dalla mancanza di messa a terra dell’impianto.

6 Prima di collegare l’apparecchio accertarsi che i dati di targa

siano rispondenti a quelli della rete di distribuzione elettrica.

7 V erificare che la portata elettrica dell’impianto e delle prese

di corrente siano adeguate alla potenza massima dell’appa­recchio indicata in targa. In caso di dubbio riv olgersi ad una
persona professionalmente qualificata.

8 All’installazione occorre prevedere un interruttore omnipolare

con distanza di apertura dei contatti uguale o superiore a 3
mm.

9 In caso di incompatibilità tra la presa e la spina dell’apparec-

chio fare sostituire la presa con altra di tipo adatto da perso­nale professionalmente qualificato . Quest’ultimo , in partico­lare, dovrà anche accertare che la sezione dei cavi della
presa sia idonea alla potenza assorbita dall’apparecchio. In
generale è sconsigliabile l’uso di adattatori, prese multiple e/
o prolunghe. Qualora il loro uso si rendesse indispensabile è
necessario utilizzare solamente adattatori semplici o multipli
e prolunghe conformi alle vigenti norme di sicurezza, facen­do però attenzione a non superare il limite di portata in valo­re di corrente, marcato sull’adattatore semplice e sulle pro­lunghe, e quello di massima potenza marcato sull’adattato­re multiplo.

10 Non lasciare l’apparecchio inutilmente inserito. Spegnere l’in-

terruttore generale dell’apparecchio quando lo stesso non è
utilizzato.

11 Non ostruire le aperture o fessure di ventilazione o di

smaltimento calore.

12 Il cavo di alimentazione di questo apparecchio non deve

essere sostituito dall’utente. In caso di danneggiamento del
cavo , o per la sua sostituzione, rivolgersi esclusivamente ad
un centro di assistenza tecnica autorizzato dal costruttore.

13 Questo apparecchio dovrà essere destinato solo all’uso per

il quale è stato espressamente concepito. Ogni altro uso (ad
esempio: riscaldamento di ambienti) è da considerarsi im­proprio e quindi pericoloso. Il costruttore non può essere
considerato responsabile per eventuali danni der ivanti da
usi impropri, erronei ed irragionev oli.

14 L’uso di un qualsiasi apparecchio elettrico comporta l’osser-

vanza di alcune regole fondamentali. In particolare:

• non toccare l’apparecchio con mani o piedi bagnati o
umidi

• non usare l’apparecchio a piedi nudi

• non usare, se non con particolare cautela, prolunghe

• non tirare il cavo di alimentazione , o l’apparecchio stes­so, per staccare la spina dalla presa di corrente.

• non lasciare esposto l’apparecchio ad agenti atmosferici
(pioggia, sole, ecc.)

• non permettere che l’apparecchio sia usato dai bambini
o da incapaci, senza sorveglianza

15 Prima di effettuare qualsiasi operazione di pulizia o di manu-

tenzione, disinserire l’apparecchio dalla rete di alimentazio­ne elettrica, o staccando la spina, o spegnendo l’interruttore
dell’impianto.

16 Allorchè si decida di non utilizzare più l’apparecchio, si rac-

comanda di renderlo inoperante tagliandone il cavo di ali­mentazione, dopo aver staccato la spina dalla presa di cor­rente. Si raccomanda inoltre di rendere innocue quelle parti
dell’apparecchio suscettibili di costituire un pericolo, special­mente per i bambini che potrebbero servirsi dell’apparec­chio fuori uso per i propri giochi.

17 Non dimenticate che la zona di cottura rimane calda per

almeno mezz’ora dopo lo spegnimento. Fate attenzione a
non appoggiare inavvertitamente recipienti o oggetti sulla
zona ancora calda.

18 Non accendete le zone di cottura se ci sono fogli di alluminio

o materiali plastici sul piano

19 Non avvicinatevi alle z one di cottura calde
20 Usando piccoli elettrodomestici nelle vicinanze del piano fate

attenzione che il cavo di alimentazione non finisca su parti
calde

21 Fate attenzione che i manici delle casseruole siano orientati

verso l’interno, del piano per e vitare di urtarli accidentalmen­te.

22 Non lasciare mai una zona di cottura accesa senza che vi

sia una pentola sopra, perchè in tal caso il riscaldamento
sarà massimo in brevissimo tempo, con possibili danni per
gli elementi riscaldanti.

23 Quando il grill o il forno sono in funzione, le parti acces-

sibili possono diventare molto calde. É opportuno te­nere i bambini a distanza.

24 Controllare sempre che le manopole siano nella posizione “·”/

”o” quando l’apparecchio non è utilizzato .

25 Se la cucina viene posta su di un piedistallo, prendere

adeguati accorgimenti affinchè l'apparecchio non sci­voli dal piedistallo stesso.

3

Installazione

Le istruzioni che seguono sono rivolte all’installatore qua­lificato affinché compia le operazioni di installazione,
regolazione e manutenzione tecnica nel modo più corret­to e secondo le norme in vigore.
Importante: qualsiasi intervento di regolazione, manu­tenzione etc. deve essere eseguito con l’elettrodomesti­co elettricamente disinserito.

Posizionamento

La cucina è predisposta con grado di protezione contro i
riscaldamenti eccessivi di tipo X, è pertanto possibile l’in­stallazione a fianco di mobili la cui altezza non superi quella
del piano di lavoro .

Livellamento (presente solo su alcuni modelli)
Nella parte inferiore dell’apparecchio si trovano 4 piedini
di sostegno regolabili con viti che permettono di migliora­re il livellamento dell’apparecchio , se necessario. E’ indi­spensabile che l’apparecchio sia posizionato in modo
uniforme.

Per la messa in opera del cav o eseguire le seguenti ope­razioni:

• svitare la vite del serraca vo e le viti dei contatti
Nota: i ponticelli vengono predisposti dalla Fabbrica
per il collegamento a 230V monofase (fig. A).

• per effettuare i collegamenti elettr ici delle fig. C e fig.
D , utilizzare i due ponticelli alloggiati dentro la scatola
(fig. B - rif erimento "P")

• fissare il cav o di alimentazione nell’apposito fermacavo
e chiudere il coperchio.

230V 1N~

H07RN-F 3x4 CEI-UNEL 35364

NL

5

3

4

Fig. A

1

2

P

NL2L1

Montaggio gambe (presente solo su alcuni modelli)

V engono fornite delle gambe da montare ad incastro sot­to la base della cucina.

Montaggio cav o di alimentazione

Apertura morsettiera:

• Servendosi di un cacciavite, fare leva sulle linguette
laterali del coperchio della morsettiera;

• Tirare ed aprire il coperchio della morsettiera.

L3

Fig. B

400V 2N~

H05RR-F 4x2.5 CEI-UNEL 35363

NL2L1

5

3

4

Fig. C

1

2

400V 3N~

H05RR-F 5x2.5 CEI-UNEL 35363

NL3L1L2

5

3

4

Fig. D

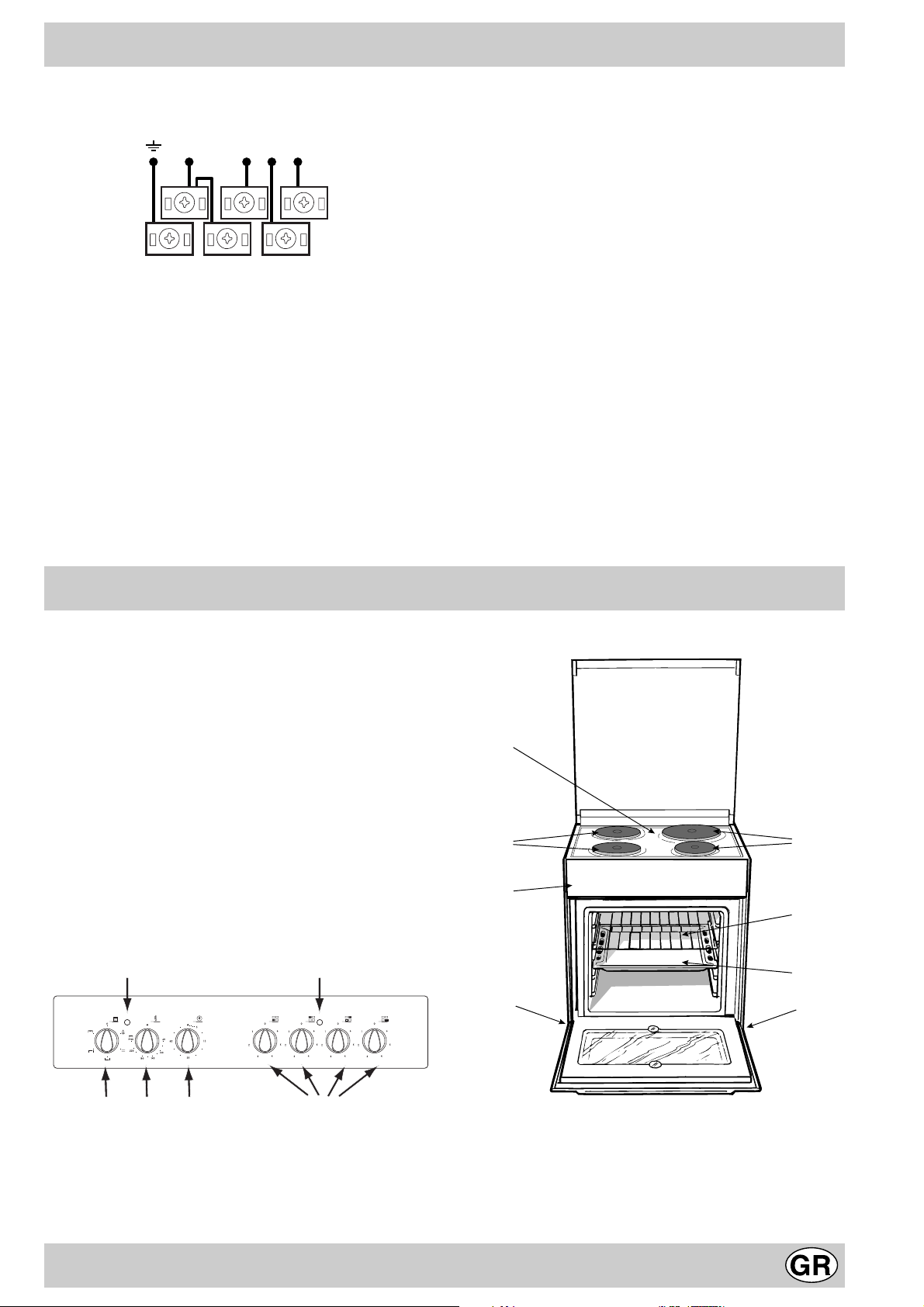

Collegamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico in­dicato sulla targhetta caratteristiche, nel caso di collega­mento diretto alla rete è necessario interporre tra l’appa­recchio e la rete un interruttore omnipolare con apertura
minima fra i contatti di 3 mm. dimensionato al carico e
rispondente alle norme in vigore (il filo di terra, di colore
giallo-verde, non deve essere interrotto dall’interruttore).
Il cavo di alimentazione de ve essere posizionato in modo

1

2

4

che non raggiunga in nessun punto una temperatura su­periore di 50°C a quella ambiente.
Prima di effettuare l’allacciamento accertarsi che:

• la valvola limitatrice e l’impianto domestico possano

sopportare il carico dell’apparecchiatura (vedi targhetta
caratteristiche);

• l’impianto di alimentazione sia munito di efficace col-

legamento a terra secondo le norme e le disposizioni
di legge;

• la presa o l’interruttore omnipolare siano facilmente

raggiungibili con l’apparecchio installato.

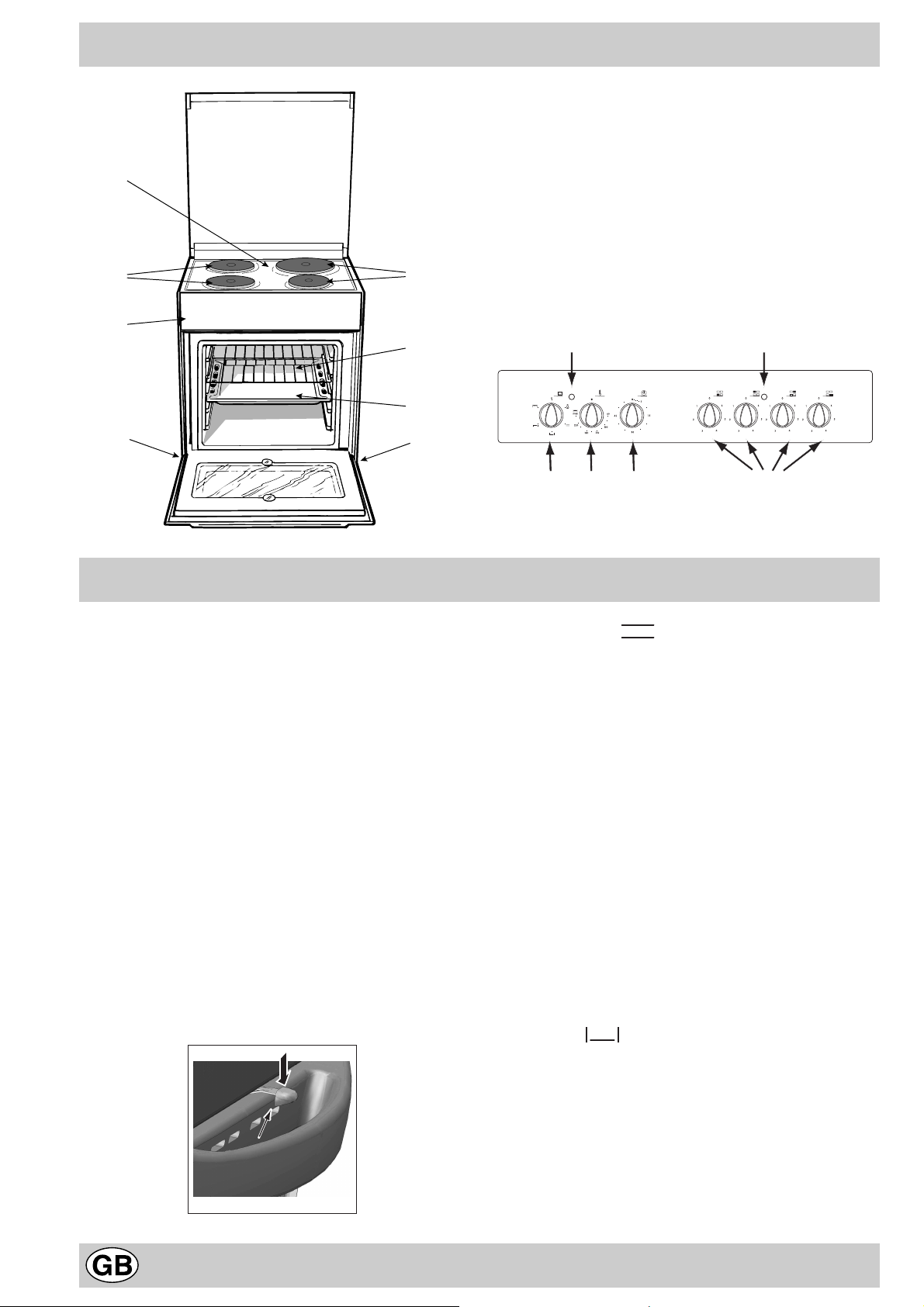

La cucina con forno elettrico

A Piano di contenimento eventuali trabocchi
B Piastre elettriche
C Cruscotto
D Griglia ripiano del forno
E Leccarda o piatto di cottura
F Piedini regolabili
H La spia di funzionamento delle piastre elettriche
L Manopola di selezione forno
M Manopola termostato
N Manopole di comando delle piastre elettriche
O La spia termostato forno
S Contaminuti

A

B

B

O

L M S

C

D

H

F

E
F

N

5

Caratteristiche tecniche

Forno

Dimensioni (HxLxP): 32x43,5x43 cm

V olume: 60 Litri

Assorbimento Max Forno: 2250 W

Dimensioni utili del cassetto scaldavivande:

larghezza cm. 46
profondità cm. 42

altezza cm. 8.5

Piano Elettrico

Rapida Ø 180 mm: 2000 W
Normale Ø 145 mm: 1000 W
Normale Ø 220 mm: 2000 W

Assorbimento Max Piano Elettrico: 7000 W

V olta g gio e Frequenza

230V/400V 3N AC 50/60 Hz

ENERGY LABEL

Direttiva 2002/40/CE sull'etichetta dei forni elettrici
Norma EN 50304
Consumo energia dichiarazione Classe convezione Naturale

funzione di riscaldamento: Statico

7

Questa apparecchiatura è conforme alle seguenti
Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successi­ve modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagne­tica) e successive modificazioni;

- 93/68/CEE del 22/07/93 e successive modificazioni.

- 2002/96/CE

La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE), pre­vede che gli elettrodomestici non debbano essere smaltiti
nel normale flusso dei rifiuti solidi urbani. Gli apparecchi
dismessi devono essere raccolti separatamente per
ottimizzare il tasso di recupero e riciclaggio dei materiali
che li compongono ed impedire potenziali danni per la
salute e l’ambiente. Il simbolo del cestino barr ato è ripor­tato su tutti i prodotti per ricordare gli obblighi di raccolta
separata.
Per ulteriori informazioni, sulla corretta dismissione degli
elettrodomestici, i detentori potranno rivolgersi al servizio
pubblico preposto o ai rivenditori.

6

Istruzioni per l’uso

La selezione delle varie funzioni presenti nella cucina avvie­ne agendo sui dispositivi ed organi di comando posti sul
cruscotto dello stesso.

Attenzione: Alla prima accensione consigliamo di far fun­zionare il forno a vuoto per circa mezz’ora con il termo­stato al massimo e a porta chiusa. Quindi trascorso tale
tempo spegnerlo, aprite la porta ed areare il locale. L’odo­re che talvolta si avver te durante questa operazione è
dovuto all’ev aporazione delle sostanze usate per proteg­gere il forno durante l’intervallo di tempo che intercorre
tra la produzione e l’installazione del prodotto.

Attenzione: Utilizzare il primo ripiano dal basso, posizio­nandoci la leccarda in dotazione per raccogliere sughi e/
o grassi, solamente nel caso di cotture al grill o con girar­rosto (presente solo su alcuni modelli). P er le altre cotture
non utilizzate mai il primo ripiano dal basso e non appog­giate mai oggetti sul fondo del forno mentre state cuocen­do perchè potreste causare danni allo smalto. P onete sem­pre i V ostri recipienti di cottura (pirofile, pellicole di allumi­nio, ecc. ecc.) sulla griglia in dotazione con l’apparecchio,
appositamente inserita nelle guide del forno.

Blocco porta

Alcuni modelli sono equipaggiati con un "blocco porta"
posizionato tra il pannello comandi e la porta del forno.
Per aprire la porta del forno, premere verso il basso il
tasto "A" come indicato in figura.

disposizione potrete bilanciare la quantità di calore tra la
parte superiore ed inferiore. Se la cottura necessita di
maggior calore dal basso o dall’alto, utilizzate
rispettivamente i ripiani inferiori o superiori.

Forno Dolce

Posizione manopola termostato “M”: Tra 60°C e Max.
Si accende l’elemento riscaldante inferiore.
Questa funzione è indicata per la cottura di cibi delicati, in
particolare i dolci che necessitano di lievitazione, in quanto
viene facilitata dal calore prov eniente dal basso .
Viene fatto notare che le temperature più ele vate vengo­no raggiunte in tempi piuttosto lunghi, pertanto in questi
casi è consigliabile utilizzare la funzione “Forno Statico”.

Forno “sopra”

Posizione manopola termostato “M”: Tra 60°C e Max.
Si accende l’elemento riscaldante superiore.
Questa funzione può essere utilizzata per ritocchi di cot­tura.

Grill

Posizione manopola termostato “M”: Max.
Si accende l’elemento riscaldante superiore centrale.
La temperatura assai elevata e diretta del grill consente
la immediata rosolatura superficiale dei cibi che,
ostacolando la fuoriuscita dei liquidi, li mantiene più teneri
internamente. La cottura al grill è particolarmente
consigliata per quei piatti che necessitano di elevata
temperatura superficiale: bistecche di vitello e manzo,
entrecôte, filetto, hamb urger etc...
Alcuni esempi di utilizzo sono riportati al paragrafo “Consigli
pratici per la cottura”.

A

Forno Statico

Posizione manopola termostato “M”: Tra 60°C e Max.
In questa posizione si accendono i due elementi riscaldanti
inferiore e superiore. E’ il classico forno della nonna che è
stato però portato ad un eccezionale livello di distribuzione
della temperatura e di contenimento dei consumi. Il forno
statico resta insuperato nei casi in cui si debbano cucinare
piatti i cui ingredienti risultano composti da due o più
elementi che concorrono a formare un piatto unico come
ad esempio: cavoli con costine di maiale, baccalà alla
spagnola, stoccafisso all’anconetana, teneroni di vitello
con riso etc... Ottimi risultati si ottengono nella
preparazione di piatti a base di carni di manzo o vitello
quali: brasati, spezzatini, gulasch, carni di selvaggina,
cosciotto e lombo di maiale etc... che necessitano di
cottura lenta con costante aggiunta di liquidi. Resta
comunque il miglior sistema di cottura per i dolci, per la
frutta e per le cotture con recipienti coperti specifici per le
cotture al forno. Nella cottur a al forno statico utilizzate un
solo ripiano, in quanto su più ripiani si avrebbe una cattiva
distribuzione della temperatura. Usando i diversi ripiani a

La luce forno

Si accende ruotando la manopola “L” sul simbolo
mina il forno e resta accesa quando sia messo in funzio-

ne un qualsivoglia elemento elettrico riscaldante del for­no.

Il contaminuti

Per utilizzare il contaminuti occorre caricare la suoneria
ruotando la manopola “S”di un giro quasi completo in sen-

so orario 4; quindi, tornando indietro 5, impostare il tem­po desiderato facendo coincidere con il riferimento fisso
del frontalino il numero corrispondente ai minuti prefissa­ti.

Le manopole di comando delle piastre elettriche del
piano di cottura (N)

Le cucine possono essere dotate di piastre elettriche nor­mali e rapide in varie combinazioni (le piastre rapide si di­stinguono dalle altre per la presenza di un bollo rosso al
centro). Per evitare dispersioni di calore e danni alle piastre
è bene usare recipienti con fondo piano e di diametro non
inferiore a quello della piastra. Nella tabella sono riportate le
corrispondenze fra la posizioni indicate sulle manopole e
l’uso per il quale le piastre sono consigliate.

. Illu-

7

Pos. Piastra normale o rapida

0 Spento

1 Cot tura di ver dure, p esci

Cottura di patate (a vapore) minestre, ceci,

2

fagioli
Proseguimento di c ottura d i gra ndi quantit à di

3

cibi, minestroni

4

Arrostire (m edio)

La spia di funzionamento delle piastre elettriche (H)

Risulta accesa quando sia messo in funzione un qualsivoglia
elemento elettrico riscaldante del piano di cottura eventual­mente provvisto di piastre elettriche.

La spia termostato forno (O)

Indica la fase di riscaldamento dello stesso, il suo spegni­mento segnala il raggiungimento all’interno del forno della
temperatura impostata con la manopola. A questo punto l’al­ternativo accendersi e spegnersi di questa spia indica che il
termostato sta lavorando correttamente per mantenere co­stante la temperatura del forno.

5

Arrostire (forte)

6

Rosolare o raggiunger e bollitur a in p oco te mpo

Prima di utilizzarle per la prima volta, è necessario ri­scaldare le piastre di cottura alla massima temperatura
per circa 4 minuti, senza pentola. Durante questa fase
iniziale, il rivestimento protettiv o si indurisce e raggiun­ge la massima resistenza.

Consigli pratici per la cottura

Nella cottura al forno utilizzate una sola leccarda o griglia
alla volta. Questa va posizionata sulle guide inferiori o
superiori a seconda che la cottura necessiti di maggior
calore dal basso o dall’alto.

Preriscaldamento

Nel caso in cui sia necessario preriscaldare il forno, in
linea di massima tutte le volte in cui si cuociono cibi lievi­tati, è consigliabile utilizzare la funzione “forno statico” che
consente di raggiungere la temperatura in breve tempo.
Alla fine del preriscaldamento, indicata dallo spegnimen­to della spia rossa “E”, selezionate la funzione di cottura
più indicata.

Cottura del pesce e della carne

Per le carni bianche, i volatili ed il pesce utilizzate tempe­rature da 180 °C a 200 °C.
Per le carni rosse che si vuole siano ben cotte all’esterno
conservando all’interno il sugo, è bene utilizzare una tem­peratura iniziale alta (200°C-220°C) per brev e tempo, per
poi diminuirla successivamente.
In generale, più grosso è l’arrosto , più bassa do vrà esse­re la temperatura e più lungo il tempo di cottura. P onete la
carne da cuocere al centro della griglia ed inserite sotto
la griglia la leccarda per raccogliere i grassi.
Inserite la griglia in modo che il cibo si trovi al centro del
forno. Se volete più calore da sotto, utilizzate i ripiani più
bassi. P er ottenere arrosti saporiti (in particolare anatra e
selvaggina) bardate la carne con lardo o pancetta e posi­zionatela in modo che sia nella parte superiore.

Cottura dei dolci

Nella cottura dei dolci preriscaldate sempre il forno e, per
evitare un abbassamento del dolce, non apr ite la porta
durante la cottura. In generale:

Ventilazione di raffreddamento

Al fine di ottenere una riduzione delle temperature ester­ne, alcuni modelli sono dotati di una ventola di raffredda­mento che genera un getto d’aria che esce tra frontalino
e porta forno.

Nota: A fine cottura la ventola rimane attiva finchè il
forno non sarà sufficentemente freddo.

Dolce troppo secco

La prossima volta imp ostat e una tem pera tura di10°C
superiore e riducete il tempo d i cott ura.

Dolce si abbassa

Usate meno liquido o abbas sate la tem peratur a di
10°C.

Dolce scuro superiormente

Inseritelo ad altez za infer iore, im posta te una
temperatura più bas sa e pro lungate la cot tura.

Buona cottura esterna, ma interno colloso

Usate meno liquido, riduc ete la t emper atur a,
aumentate il tempo d i cottur a.

Dolce non si stacca dallo stampo

Ungete bene lo stampo e cospar getelo anche con un
pò di farina.

Utilizzo del grill

Utilizzate la funzione “grill” posizionando il cibo al
centro della griglia (posta al 3° o 4° ripiano partendo dal
basso), dato che risulta accesa solamente la parte cen­trale della resistenza superiore.
Utilizzare il primo ripiano dal basso, posizionandoci la
leccarda in dotazione per raccogliere sughi e/o grassi.
Quando si utilizza tale funzione, si raccomanda di impo­stare il termostato al massimo. Questo, però, non signifi­ca che non si possano utilizzare temperature inferiori, sem­plicemente regolando la manopola del termostato sulla
temperatura desiderata.

8

Importante: effettuare la cottura al grill con porta del
forno chiusa, ciò per ottenere migliori risultati ed un sen-

sibile risparmio di energia (10% circa).

Pertanto i migliori risultati nell’utilizzo delle funzioni
grill si ottengono disponendo la griglia sugli ultimi
ripiani partendo dal basso (vedi tabella cottura)
dopodiché, per raccogliere i grassi ed evitare la for­mazione di fumo, disponete la leccarda in dotazione
nel primo ripiano dal basso.

Manutenzione ordinaria e pulizia della cucina

Prima di ogni operazione disinserire elettricamente
la cucina. Per una lunga durata della cucina è indispen-

sabile eseguire frequentemente una accurata pulizia ge­nerale, tenendo presente che:

· Non utilizzare mai pulitori a vapore o ad alta pres-

sione per la pulizia dell’apparecchio.

• le parti smaltate e i pannelli autopulenti, se presenti,

vanno lavate con acqua tiepida senza usare polveri
abrasive e sostanze corrosiv e che potrebbero rovinar­le;

• l’interno del forno va pulito, con una certa frequenza,

quando è ancora tiepido usando acqua calda e deter­sivo, risciacquando ed asciugando poi accuratamen­te;

· le piastre elettriche si puliscono con uno strofinaccio

umido e si ungono con un pò d’olio quando sono an­cora tiepide;

• l’acciaio inox può rimanere macchiato se rimane a con-

tatto per lungo tempo con acqua fortemente calcarea
o con detergenti aggressivi (contenenti fosforo). Si con­siglia di sciacquare abbondantemente ed asciugare
dopo la pulizia. E’ inoltre opportuno asciugare even­tuali trabocchi d’acqua.

• Pulire il vetro della porta con spugne e prodotti non

abrasivi e asciugare con un panno morbido; non usa­re materiali ruvidi abrasivi o raschietti metallici affilati
che possono graffiare la superficie e causare la fran­tumazione del vetro .

N.B.: evitare di chiudere il coper chio fino a che le pia­stre elettriche sono ancora calde. Eliminare eventuali
liquidi presenti sul coperchio prima di aprirlo.

Sostituzione della lampada nel vano forno

• Togliere l’alimentazione al forno tramite l’interruttore

omnipolare utilizzato per il collegamento del forno al­l’impianto elettrico, o scollegare la spina, se accessi­bile;

• Svitare il coperchio in vetro del portalampada;

• Svitare la lampada e sostituirla con una resistente ad

alta temperatura (300°C) con queste caratteristiche:

- T ensione 230V

- Potenza 25W

- Attacco E14

• Rimontare il coperchio in vetro e ridate alimentazione

al forno.

9

Consigli pratici per la cottura

Posizione
manopola
selezione

1 Statico

2 Forno Dolce

3 Forno
Sopra

Cibo da cucinare Peso

(Kg)

Anatra
Arrosto di vitello o
manzo
Arrosto di maiale
Biscotti (di frolla)
Crostate
Lasagne
Agnello
Sgombro
Plum-cake
Bignè
Pan di spagna
Torte salate

Torte lievitate
Crostate
Torte di frutta
Brioches

Ritocchi di cottura - 3/4 15 220 -

0.3

0.5

1.5
0,5

0,5

Posizione di

cottura ripiani

dal basso

1
1

1

­1
1
1
1
1

1
1

Tempo di pre­riscaldamento

(minuti)

3
3

3
3
3
3
2
2
2
3
3
3

3
3
3
3

15
15

15
15
15
10
10
10
10
10
10
15

15
15
15
15

Posizione
manopola

termostato

200
200

200
180
180
190
180
180
170
180
170
200

160
180
180
160

Tempo di

cottura

(minuti)

65-75
70-75

70-80
15-20
30-35
35-40
50-60
30-35
40-50
30-35
20-25
30-35

30-40
35-40
50-60
25-30

4 Grill

NB: i tempi di cottura sono in dicati vi e pos sono essere m od ificati in base ai propri gusti p erso nali. Nelle c ottur e al

grill la leccarda va po st a semp re al 1 ° ripiano a parti re dal bas so.

Sogliole e seppie
Spiedini di calamari e
gamberi
Filetto di merluzzo
Verdure alla grigli a
Bistecca di vite llo
Cotolette
Hamburger
Sgombri
Toast

1
1

1
1
1
1
1
1

n.° 4

4
4

4

3/4

4
4
4
4
4

5
5

5
5
5
5
5
5
5

Max
Max

Max
Max
Max
Max
Max
Max
Max

8-10

6-8

10
10-15
15-20
15-20

7-10

15-20

2-3

10

Important

T o maintain the EFFICIENCY and SAFETY of this appliance, we recommend:

• call only the Service Centers authorized by the manufacturer

• alwa ys use original Spare P arts

1 This appliance is intended for non-pr ofessional use

within the home.

2 Bef ore using your appliance, read the instructions

in this owner’ s manual carefully since y ou will find
all the instructions you require to ensure safe
installation, use and maintenance. Al ways keep this
owner’ s manual close to hand since y ou may need
to refer to it in the future.

3 When you have removed the packing, check that the

appliance is not damaged. If y ou ha v e an y doubts , do
not use the appliance, contact your nearest Ariston
Service Centre. Ne v er lea v e the pac king components
(plastic bags, foamed polystyrene, nails, etc.) within
the reach of children since they are a source of potential
danger.

4 The appliance must be installed only by a qualified

person in compliance with the instructions provided.
The manufacturer declines all responsibility for
improper installation which may harm persons and
animals and damage property.

5 The electrical safety of this appliance can only be

guaranteed if the cooker is correctly and efficiently
earthed, in compliance with regulations on electrical
safety. Always ensure that the ear thing is efficient; if
you have any doubts call in a qualified technician to
check the system. The manufacturer declines all
responsibility for damage resulting from a system which
has not been earthed.

6 Before plugging the appliance into the mains, check

that the specifications indicated on the date plate
correspond to those of the electrical mains of your
home.

7 Check that the electrical capacity of the system and

sockets will support the maximum power of the
appliance, as indicated on the data plate. If you have
any doubts, call in a qualified technician.

8 An omnipolar s witch with a contact opening of at least

3 mm or more, is required for the installation.

9 If the socket and appliance plug are not compatible,

have the socket replaced with a suitable model by a
qualified technician. The latter, in particular, will also
have to ensure that the cross section of the socket
cables are suitable for the power absorbed by the
appliance. The use of adapters, multiple sockets and/
or extensions, is not recommended. If their use cannot
be avoided, remember to use only single or multiple
adapters and extensions which comply with current
safety regulations. In these cases, never exceed the
maximum current capacity indicated on the single
adapter or extension and the maximum power indicated
on the multiple adapter.

10 Do not leave the appliance plugged in if it is not in use.

Switch off the main switch when you are not using the
appliance.

11 The openings and slots used for ventilation and

dispersion of heat on the rear and below the control
panel must never be covered.

12 The user must not replace the supply cable of this

appliance. Always call an after-sales service centre
authorised by the manufacturer in the event of cable
damage or replacement.

13 This appliance must be used for the purpose for which

it was expressly designed. Any other use (e .g. heating
rooms) is considered to be improper and consequently
dangerous. The manuf acturer declines all responsibility
for damage resulting from improper and irresponsible
use.

14 A number of fundamental rules must be followed when

using electrical appliances. The following are of
particular importance:

• do not touch the appliance when your hands or f eet
are wet

• do not use the appliance baref oot

• do not use extensions, but if these are necessary
caution must be exercised.

• ne v er pull the pow er supply cab le or the appliance
to unplug the appliance plug from the mains.

• ne ver lea ve the appliance e xposed to atmospheric
agents (rain, sun etc.)

• do not allow children or persons who are not f amiliar
with the appliance to use it, without supervision.

15 Always unplug the hob from the mains or s witch off the

main switch before cleaning or carrying out
maintenance operations.

16 If you are no longer using an appliance of this type,

remember to make it unserviceable by unplugging the
appliance from the mains and cutting the supply cable.
Also make all potentially dangerous parts of the
appliance safe, abov e all for children who could mistake
it for a toy.

17 Do not forget that the cooking zone stays hot for at

least half an hour after it has been turned off. Take
care not to inadvertently place pans or items on the
hot zone.

18 Do not turn the cooking zones on if there is any

aluminium foil or plastic material on the hob.

19 Do not get too close to the hot hob.
20 When using small electric appliances near the hob,

keep the power supply cab le a wa y from the hot parts.

21 Make sure you turn the handles of pots and pans

inwards to avoid knoc king them o v er accidentally.

22 Never lea v e a cooking z one on without a pan on it, as

the zone would heat up almost immediately, causing
damage to the heating elements.

23 Remember to keep children away from the

appliance when you use the grill or oven, since
these parts become very hot. Keep children well
away.

24 Make sure the knobs are in the ”•”/”o” position when the

appliance is not in use.

25 If the cooker is placed on a pedestal, take the

necessary precautions to prevent the same from sliding
off the pedestal itself.

11
