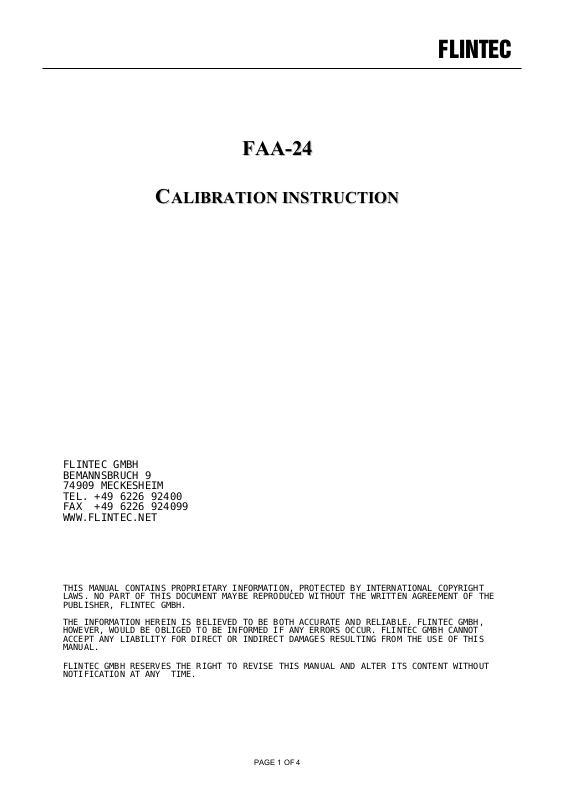

Flintec FAA-24 User Manual

FLINTEC
FFAAAA--2244
C
AALLIIBBRRAATTIIOONN IINNSSTTRRUUCCTTIIOON
C
FLINTEC GMBH BEMANNSBRUCH 9 74909 MECKESHEIM TEL. +49 6226 92400 FAX +49 6226 924099 WWW.FLINTEC.NET
THIS MANUAL CONTAINS PROPRIETARY INFORMATION, PROTECTED BY INTERNATIONAL COPYRIGHT LAWS. NO PART OF THIS DOCUMENT MAYBE REPRODUCED WITHOUT THE WRITTEN AGREEMENT OF THE PUBLISHER, FLINTEC GMBH.
THE INFORMATION HEREIN IS BELIEVED TO BE BOTH ACCURATE AND RELIABLE. FLINTEC GMBH, HOWEVER, WOULD BE OBLIGED TO BE INFORMED IF ANY ERRORS OCCUR. FLINTEC GMBH CANNOT ACCEPT ANY LIABILITY FOR DIRECT OR INDIRECT DAMAGES RESULTING FROM THE USE OF THIS MANUAL.
FLINTEC GMBH RESERVES THE RIGHT TO REVISE THIS MANUAL AND ALTER ITS CONTENT WITHOUT NOTIFICATION AT ANY TIME.
N
PAGE 1 OF 4
FLINTEC
FAA-24 ANALOGUE AMPLIFIER
FAA-24 IS A HIGH-PRECISION INDUSTRIAL TRANSMITTER FOR LOAD CELLS.
IT HAS BEEN DESIGNED TO OPERATE PERFECTLY IN ANY AMBIENT CONDITIONS (FROM –10° TO +50°C). IT IS SUITABLE FOR THE REALISATION OF WEIGHING SYSTEMS WHERE THE READER IS LOCATED AT SOME DISTANCE FROM THE MEASURING PLATFORM, OR WHERE THE LOAD CELL SIGNAL SIMPLY NEEDS TO BE CONVERTED INTO AN OUTPUT INTERFACEABLE WITH ANY ANALOG SIGNAL READER. THE 24VDC POWER SUPPLY AND THE VERSATILITY PROVIDED WITH THE ZERO AND SPAN ADJUSTMENT TRIMMERS, AS WELL AS SELECTION OF PRE-TARE AND PRE­SPAN JUMPERS, MAKES IT A FLEXIBLE COMPONENT SUITABLE POR ALL CONDITIONS AND AT REASONABLE COST. THE TAINLESS STEEL HOUSING OFFERS THE IDEAL SOLUTION FOR INDUSTRIAL APPLICATIONS WITH IP65 PROTECTION.
Calibration Instruction
1. CARD PREPARATION
TO CALIBRATE THE CARD, THE FOLLOWING IS REQUIRED:
DIGITAL MULTIMETER WITH MA READING WITH A RESOLUTION OF AT LEAST 0.01 MA.
SAMPLE WEIGHT CORRESPONDING TO AT LEAST 50% OF THE CELL CAPACITY OR THE TOTAL WEIGHT MEASURED BY TEE MEASURING SYSTEM (i.e. IF A 500 KG CELL IS USED TO CARRY OUT A GOOD CALIBRATION, A WEIGHT OF ABOUT 250 KG MUST BE AVAILABLE.IF, HOWEVER, THE SYSTEM IS MADE UP OF 4 CELLS OF 500 KG IN PARALLEL, A SAMPLE WEIGHT OF ABOUT 1000 KG MUST BE AVAILABLE),SINCE THE CARD IS EXTREMELY LINEAR, IT NEEDS TO BE CLARIFIED WHETHER SMALLER KNOWN WEIGHTS MAY ALSO BE USED WITHOUT PARTICULARLY COMPROMISING THE READING ACCURACY.
2. CONNECTION
THE POWER SUPPLY TO THE TERMINALS 3-4 (SHIELD TO 5)
THE MULTIMETER (*) TO THE TERMINALS 1-2
THE CELL TO THE TERMINALS 11-45
(*) THE MULTIMETER MUST BE SET WITH AN END-SCALE READING OF AT LEAST 25 MA AND MUST BE CONNECTED IN PARALLEL TO THE OUTPUT (OR IF THE CAPD IS CONNECTED TO A DISPLAY, IT MUST BE CONNECTED IN SERIES TO ANY ONE OF THE TWO WIRES LEADING TO THE DISPLAY).
PAGE 2 OF 4
FLINTEC
THE FOLLOWING COLOUR CONVENTION IS USED FOR FLINTEC LOAD CELLS:
POSITIVE CELL POWER SUPPLY (+EXC) = GREEN NEGATIVE CELL POWER SUPPLY (-EXC) = BLACK POSITIVE CELL OUTPUT (+SIG) = WHITE NEGATIVE CELL OUTPUT (-SIG) = RED SHLD (SHIELD) = YELLOW

COMPONENT LAYOUT FOR JUMPER SETTING AND CALIBRATION

TARE coarse SPAN coarse
1
2
3
4
5
Volt mA
JP2
+ I OUT
I OUT
+ 24 V
0 V
Shield
n o
i l a n g
i S
+
t
l
a
t
a
i
n
c
x
g
i
E
S
+
-
1211 2113 14 15
JP1
n o
i
t a
t
i c x
E
-
l a n
d
l
g
i
e
i
S
h
+
S
22 24 2523
4-20 mA 0-20 mA
n
n
o
i
o
i
t
l a n g
i S
-
t
a
a
t
i
t
i
c
c
x
x
E
E
-
+
l a n
d
l
g
i
e
i
S
h
+
S
31
n
n
o
i
o
i
t
l a n g
i S
-
t
a
a
t
i
t
i
c
c
x
x
E
E
-
+
P1
e n
i
f E
R A T
n o
i l a n
d
l
g
i
e
i
S
h
+
S
4132 33 34 35
t
l
a
t
a
i
n
c
x
g
i
E
S
+
-
P2
e n
i
f N
A P S
n o
i
t a
t
i
d
l
c
e
x
i h
E
-
S
4542 43 44
3. CARD SETTING:
ADJUST THE EXIT RANGE WITH THE JUMPER (OUTPUT SELECTION) 0-20 MA OR 4-20 MA
THE JUMPER(SPAN COARSE)NEXT TO THE SPAN TRIMMER, ALLOW SELECTING THE PRE-SELECTION OF THE SPAN-RANGE. (The distance of the jumpers of the upper row against the lower row shouldn't be larger than one row.)
THE JUMPERS (TARE COARSE)NEXT TO THE TARE TRIMMER,ALLOW SELECTING THE PRE-SELECTION OF THE TARE-RANGE.
4. ADJUSTMENTS
TRIMMER "TARE-FINE" CANCELS THE OFFSET OF THE CELL AND COMPENSATES THE TARE.
THE "SPAN-FINE" TRIMMER CALIBRATES THE OUTPUT GAIN IN MA.
PAGE 3 OF 4
5. CALIBRATION PROCEDURE

SWITCH ON THE, CARD AT LEAST 10 MINUTES BEFORE CALIBRATION

THE TRIMMERS SAFEGUARDED WITH LAQUER MAY NOT BE ADJUSTED!

1. EMPTY THE SCALE AND CALIBRATE THE TARE TRIMMER TO OBTAIN AN OUTPUT OF 4.00 MA(0.00 MA)
2. LOAD THE SAMPLE WEIGHT AND CALIBRATE THE SPAN TRIMMER TO OBTAIN A CURRENT OUTPUT CORRESPONDING TO THE SAMPLE WEIGHT.
FOR EXAMPLE(OUTPUT 4-20 MA): WITH A CELL OF 500 KG AND A SAMPLE WEIGHT OF 250 KG (I.E. 50% OF CAPACITY) THE TRIMMER MUST BE CALIBRATED TO OBTAIN AN OUTPUT OF 12MA.
THE VALUE OF 12mA IS ARRIVED AT AS FOLLOWS: THE SPAN OF THE 4-20mA OUTPUT IS 16mA, 50% OF 16mA IS 8mA, WHICH ADDED TO THE OFFSET OF 4mA gives 12 mA, IN SYNTHESIS 12 =(16 X 0.5)+ 4. IF THE SAMPLE WEIGHT IS 100Kg(I.E. 20%) THE OUTPUT IS OUT =(16 X 0.2)+ 4 = 7.2
3. EMPTY THE SCALEPAN AND,IF NECESSARY,RECALIBRATE THE OUTPUT WITH THE ZERO TRIMMER. RECHECK AND RECALIBRATE THE OUTPUT BY MEANS OF THE SPAN TRIMMER AND THE RELEVANT SAMPLE WEIGHT.
4. CHECK LINEARITY OF THE READING WITH A KNOWN AVERAGE WEIGHT.
FLINTEC
PAGE 4 OF 4
