DGS-105/108
Commutateur Gi ga bit Ethernet
à 5/8 ports
RECYCLABLE
V1.1
Manuel
Commutateur Ethernet Gigabit DGS-105/108 D-Link
____________________
Les informations conte nues dans le présent document sont soumises à modification sans préavis.
© 2014 D-Link Corporation. T ous droit s rés erv és.
La reprodu ction sous quelque forme et de quelque manière que ce soit est strictement interdite sans l'autorisation écrite de D-Link Corporation.
Marques commerciales citées dans ce document : D-Link et le logo D-LINK sont des marques commerciales de D-Link Corporation ; Microsoft et
Windows sont des marques déposées de Microsoft Corporation.
D'autres m arques et noms com merciau x peuven t être u tilisés d ans le p résent document pour fai re référen ce aux en tités faisant valoir leu rs droi ts sur les
marques et les noms comm erciaux ou po ur faire référ ence à leu rs produits . D-Link Corporation décline tout intérêt patrimonial dans les marques et les
noms commerciaux aut r es que ceux qui lui appartienn ent.
Avertissement relatif au marquage CE
Ce produit est de cla sse B. Dan s un environ nemen t domesti que, il p eut causer des int erférences radio , auquel ca s l'uti lisateu r peut êt re amené à prendre
des mesures adéquates.
Warnung!
Dies ist ein Produkt der Klasse B. Im Wohnbereich kann dieses Produkt Funkstoerungen verursachen. In diesem Fall kann vom
Benutzer verlangt werden, angemessene Massnahmen zu ergreifen.
Precaución!
Este es un producto de Clase B. En un entorno doméstico, puede causar interferencias de radio, en cuyo case, puede requerirse al
usuario para que adopte las medidas adecuadas.
Attention !
Ceci est un produit de classe B. Dans un environnement domestique, ce produit est susceptibles de provoquer des perturbations
radioélectriques, auquel cas l`utilisateur devrait prendre les mesures adéquates.
Attenzione!
Il presente prodotto appartiene alla classe B. Se utilizzato in ambiente domestico il prodotto può causare interferenze radio,
nel cui caso è possibile che l`utente debba assumere provvedimenti adeguati.
ii
Commutateur Ethernet Gigabit DGS-105/108 D-Link
TABLE DES MATIÈRES
Préface
Le manuel DGS-105/108 est divisé en chapitres, agrémentés d'exemples, qui décrivent l'installation et l'utilisation de
l'appareil.
Chapitre 1 « Introduction » : description des caractéristiq ues physiques du commutateur, notamment des vo yants,
des ports et des façades.
Chapitre 2 « Installation » : description de l'installation physique du co mmutateur, notamment de la connexion du
commutateur au réseau et de la connexion de groupes de commutateurs empilés.

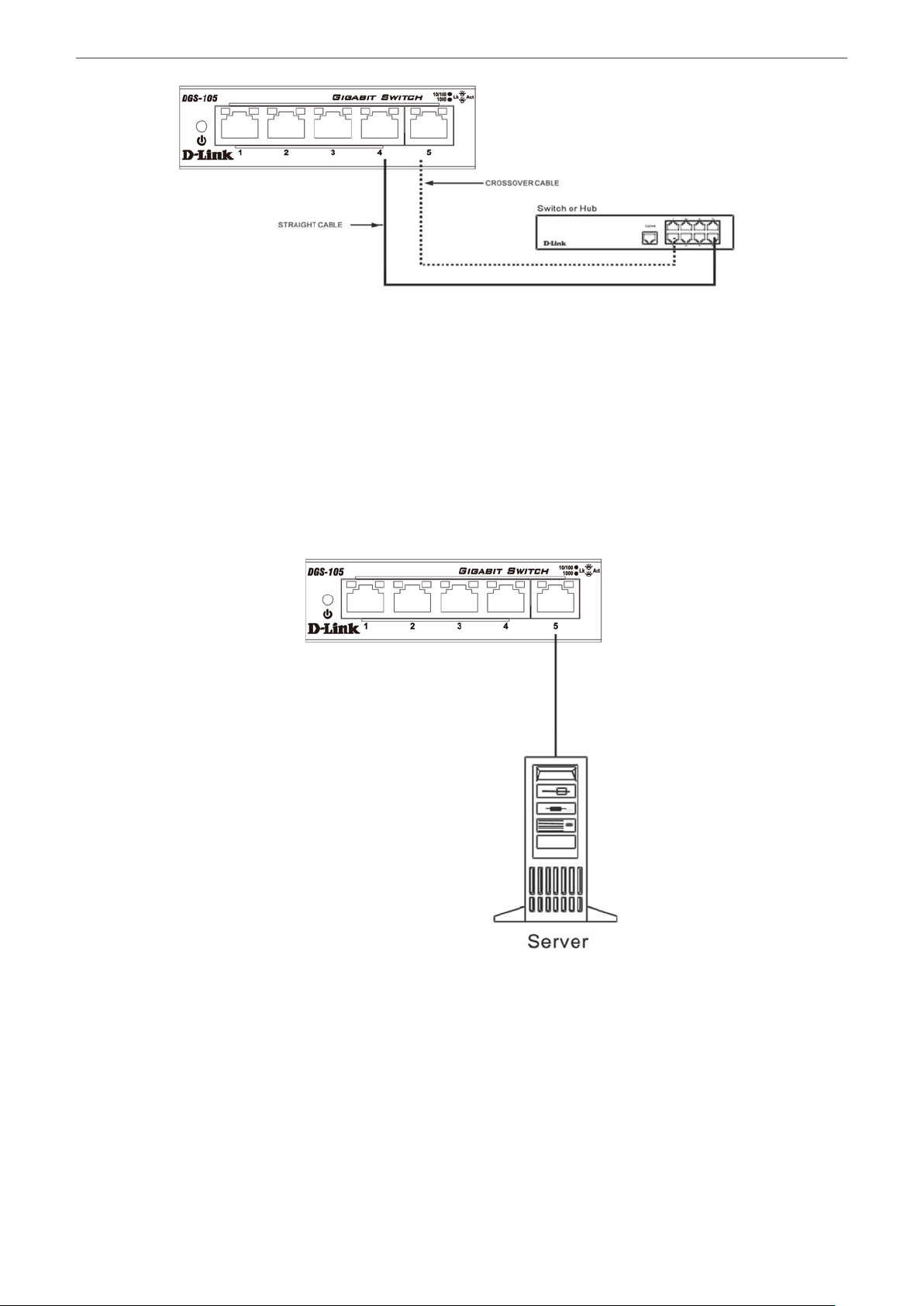

Chapitre 3 « Connexion du c ommutateur » : d escri ption de la conne xion du c ommut ateur à un nœud d'extr émit é, à
un concentrateur ou un autre commutateur, ou à u n s erveur ou un réseau fédérateur.
Annexe A « Caractéristiques techniques » : caractéristiques techniques du DGS-105/108.
Glossaire : Définition des termes et des acronymes utilisés dans ce document.
Public visé
Le manuel DGS-105/108 contient des informations sur la configuration et la gestio n du commutateur DGS-105/108. Ce
manuel est destiné aux administrateurs de réseau bien au fait des concepts et de la terminologie des réseaux.
Remarques, avis et précautions
REMARQUE : Une REMARQUE indique une information importante qui vous aide à mieux
utiliser l'appareil.
AVIS : Un AVIS indique qu'il existe un risque de dom mage matér iel ou de perte de données, et
vous indique comment éviter le problème.
ATTENTION : Une PR ÉCAUTION vous avertit d' une situation potentiel lement dangereuse qui
peut être à l'origine de dommages matériels, de blessures corporelles, voire d’un décès.
iii
Commutateur Ethernet Gigabit DGS-105/108 D-Link
Consignes de sécu rité
Respectez les consignes de sécurité suivantes pour garantir votre propre sécurité et protéger votre système contre les
dommages potentiels. Dans ce tte sec tion, l'icône ( ) indique que vous devez prendre des mesures de précaution.
Précautions de sécurité
Pour réduire le risque de blessure corporelle, de choc électrique, d'incendie et de dommage matériel, respectez les
précautio ns suivantes.
Observez et respectez les marquages relatifs à l'entretien et/ou aux réparations. N'effectuez aucune réparation vous-même,
sauf si cela est indiqué dans la documentation. Si vous ouvrez ou déposez un capot signalé par un triangle avec un éclair,
vous risquez d'être exposé à un choc électrique. Les composants situés à l'intérieur de ces compartiments ne doivent être
réparés que par un technicien qualifié.
Si l'un des cas suivants se produit, débranchez l'appareil du secteur et remplacez la pièce concernée ou contactez votre
prestataire de services agréé.
- Le câble d'alimentation, la rallonge ou la prise sont endommagés.
- Un corps étranger a pénétré à l'intérieur de l'appareil.
- Le produit est entré en contact avec de l'eau.
- Le produit est tombé ou endommagé.
- Le produit ne fonctionne pas correctement alors que vous suivez les consignes d'utilisation.
• Maintenez l'appareil à l'écart de radiateurs et d'autres sources de chaleur. Par ailleurs, n'obturez pas les fentes
d'aération.
• Ne versez pas de liquide sur les composants du système et n'introduisez pas de nourriture à l'intérieur. Ne faites
jamais fonctionner l'appareil dans un environnement humide. En cas d'humidité, consultez la section appropriée
du guide de résolution des problèmes ou contactez votre prestataire de services agréé.
• N'insérez aucun objet dans les fentes de l'appareil. Vous risqueriez de provoquer un incendie ou un choc
électrique en court-circuitant les composants internes.
• Utilisez l'appareil avec du matériel homologué.
• Laissez l'appareil refroidir avant de déposer les capots ou de toucher les composants internes.
• Faites fonctionner le produit uniquement avec la source d'alimentation indiquée sur l'étiquette signalétique où
figurent les caractéristiques électriques nominales. Si vous ne savez pas avec certitude quel type de source
d'alimentation est requis, consultez votre prestataire de services ou votre compagnie d'électricité.
• Pour éviter d'endommager le système, assurez-vous que le sélecteur de tension (le cas échéant) de l'alimentation
est réglé sur la tension fournie par le réseau électrique :
- 115 volts (V)/60 hertz (Hz) dans la plupart des pays d'Amérique du Nord et du Sud et dans certains pays
d'Extrême-Orient, comme la Corée du Sud et Taiwan.
- 100 V/50 Hz dans l'est du Japon, et 100 V/60 Hz dans l'ouest du Japon.
- 230 V/50 Hz dans presque toute l'Europe, au Moyen-Orient et en Extr ême-Orient.
• Par ailleurs, assurez-vous que les caractéristiques nominales des appareils branchés correspondant à la tension du
réseau électrique.
• Utilisez uniquement des câbles d'alimentation homologués. Si un câble d'alimentation n'est pas fourni pour le
système ou pour un composant/accessoire alimenté par CA destiné au système, procurez-vous un câble
d'alimentation homologué pour une utilisation dans votre pays. Le câble d'alimentation doit être adapté à l'appareil
et ses caractéristiques nomi nales doivent corr espondre à celles figuran t sur l'étiquette du produit. La tension et le
courant nominaux du câble doivent être supérieurs aux valeurs nominales indiquées sur l'appareil.
• Pour éviter tout risque de choc électrique, branchez les câbles d'alimentation du système et des périphériques à des
prises électriques correctement mises à la masse. Ces câbles sont équipés de fiches à trois broches pour garantir
une mise à la masse appropriée. N'utilisez pas d'adaptateur de prise, et n'éliminez pas la broche de mise à la masse
du câble. Si vous devez utiliser une rallonge, utilisez un câble de trois fils avec des fiches comportant une broche
normalisée de mise à la masse.
• Observez les caractéristiques nominales de la rallonge ou du bloc multiprise. Assurez-vous que l'intensité
nominale totale de tous les produits branchés à la rallonge ou au bloc multiprise ne dépasse pas 80 % de l'intensité
nominale limite de la rallonge o u d u b loc multiprise.
iv
Commutateur Ethernet Gigabit DGS-105/108 D-Link
• Pour protéger le système contre les pics et les chutes de tension tra nsitoires et soud ains, util isez un para surtense ur,
un filtre de secteur ou une alimentatio n sans interruption (ASI).
• Installez les câbles d'alimentation et du système avec précaution ; tirez les câbles de façon à que l'on ne puisse pas
marcher dessus ni les couper. Veillez à ce que rien ne repose sur les câbles.
• Ne modifiez pas les câbles ou les fiches d'alimentation. Contactez un électricien qualifié ou la compagnie
d'électricité si des modifications sur site sont nécessaires. Respectez toujours la règlementation locale/nationale en
matière de câblage.
• Lorsque du br anche me nt ou d u dé bra nche ment d 'ali ment ati o ns enfic hab les à chaud , si votre système en comporte,
suivez les indications ci-après :
- Installez l'alimentation avant d'y brancher le câble d'alimentation.
- Débranchez le câble d'alimentation avant de déposer l'alimentation.
– Si le système possède plusieurs sources d’alimentation, mettez-le ho rs tension en déb ranchant tous les câbles
d'alimentation des prises from the power supplies.
• Déplacez les appareils avec précaution ; assurez-vous que les roulettes et/ou que les p ieds stabilisateurs sont bie n
fixés au syst ème. Évitez les arrêts brusques et les surfaces inégales.
Précautions général e s pour les a ppar e ils montables sur rack
Prenez les précautions suivantes pour la stabilité et la sécurité des racks. Par ailleurs, reportez-vous à la docume ntation
jointe au système et au rack pour prendre connaissance des précautions à prendre et des procédures d'installation du rack.
Un système est considéré comme un composant dans un rack. Ainsi, un « composant » désigne tout système ainsi que
divers périphériques ou matériel de fixation.
ATTENTION : Le montage de systèmes sur un rack dépourvu de pi eds stabilisateurs avant e t
latéraux peut faire basc uler le rack , pouvant caus er des dom mages c orporels dans certains c as.
Par conséquent, insta llez toujours les pieds stabilisateurs avant de monter des composants sur
le rack.
Après l'installation d'un système ou de composants dans un rack, ne sortez jamais plus d'un
composant à la fois hors du rack sur ses glissières. Le po ids de plusieurs composants sur les
glissières en extension peut faire basculer le rack, pouvant causer de graves dommages
corporels.
Avant de travailler sur le rack, assurez-vous que les pieds stabilisateurs sont bien fi xés et étendus sur le sol, et
que tout le poids du rack repose sur le sol. Installez des pieds stabilisateurs avant et latéraux sur un rack unique
ou des pieds stabilisateurs avant pour plusieurs racks assemblés avant de travailler sur le rack.
Chargez toujours le rack de bas en haut, et chargez d'abord le composant le plus lourd.
Assurez-vous que le rack est à niveau et stable avant d'étendre les glissières d'un composant du rack.
Faites attention lorsque vous appuyez sur les loquets d'éjection des glissières d'un composant et lorsque vous
faites coulisser un composant dans le rack ou hors de celui-ci ; vous pouvez vous pincer les doigts dans les
glissières.
Une fois qu'un composant est inséré dans le rack, étendez la glissière avec soin en position verrouillée, puis faites
glisser le composant dans le rack.
Ne surchargez pas le circuit de dérivation d'alimentation CA qui alimente le rack. La charge totale du rack ne
doit pas dépasser 80 % de la charge nominale du circuit de dérivation.
Assurez-vous que les composants dans le rack bénéficient d'une circulation d'air adéquate.
Ne marchez pas et ne vous appuyez pas sur un composant lorsque vous assurez l'entretien d'autres composants du
rack.
REMARQUE : La totalité des branchements à l'alimentation CC et des mises à la masse de
sécurité doit être réalisée par un électricien qualifié. Le câblage électrique doit être conforme aux
codes et aux procédés locaux ou nationaux applicables.
v
Commutateur Ethernet Gigabit DGS-105/108 D-Link
me de
ATTENTION : Ne neutralisez jamais le conducteur de masse et ne faites jamais fonctionner le
matériel en l'absence de conducteur de masse dûment installé. Contactez l'organis
contrôle en électricité approprié ou un électricien qualifié si vous n'êtes pas sûr qu'un système de
mise à la masse adéquat soit disponible.
ATTENTION :
La carcasse du s ystème doit être positi vement reliée à la m asse du cadre du rack .
N'essayez pas de mettre le s ystème sous tension si le s câbles de mise à la m asse ne sont pas
raccordés. Le câblage de l'alimentation et de la mise à la masse de sécur ité doit être inspecté
par un inspecteur qualifié en électricité. Un risque électrique existe si le câble de mise à la
masse de sécurité est omis ou débranché.
Protection contre les décharges électrostatiques
L'électricité statique peut endommager les composants délicats à l'intérieur du système. Pour empêcher tout dommage,
déchargez l'électricité statique de votre corps avant de toucher un des composants électroniques du système, tel que le
microprocesseur. Pour ce faire, vous pouvez toucher une surface métallique non peinte de la carcasse.
Vous pouvez aussi prendre les mesures suivantes pour prévenir les dommages liés aux décharges électrostatiques (DES) :
1. Lorsque vous déballez un composant sensible à l'électricité statique de son carton de livraison, ne retirez pas le
composant de l'emballage antistatique avant d'être prêt à l'installer da ns votre système. Avant de le déballer de
l'emballage antistatique, veillez à vous décharger de l'électricité statique.
2. Avant de transporter un composant sensible, mettez-le d'abord dans un conteneur o u un emballage antistatique.
3. Manipulez les composants sensibles dans une zone protégée contre l'électricité statique. Si possible, utilisez des
tapis de sol, des tapis pour poste de travail, et un bracelet de mise à la masse antistatiques.
vi
Commutateur Ethernet Gigabit DGS-105/108 D-Link
CHAPITRE 1
Introduction
Technologie Ethernet
Technologie verte de D-Link

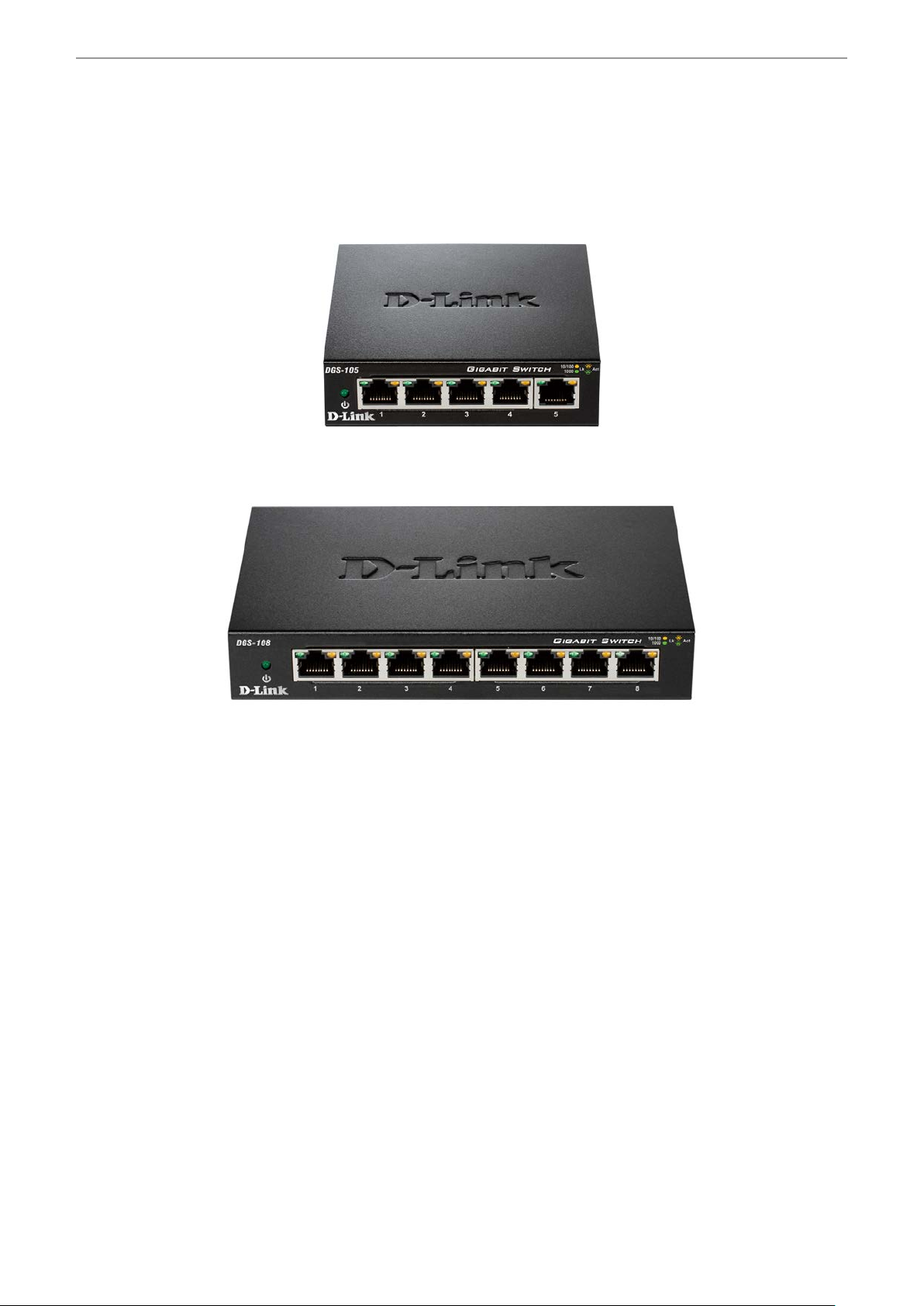

Description du commutateur
Caractéristiques
Ports

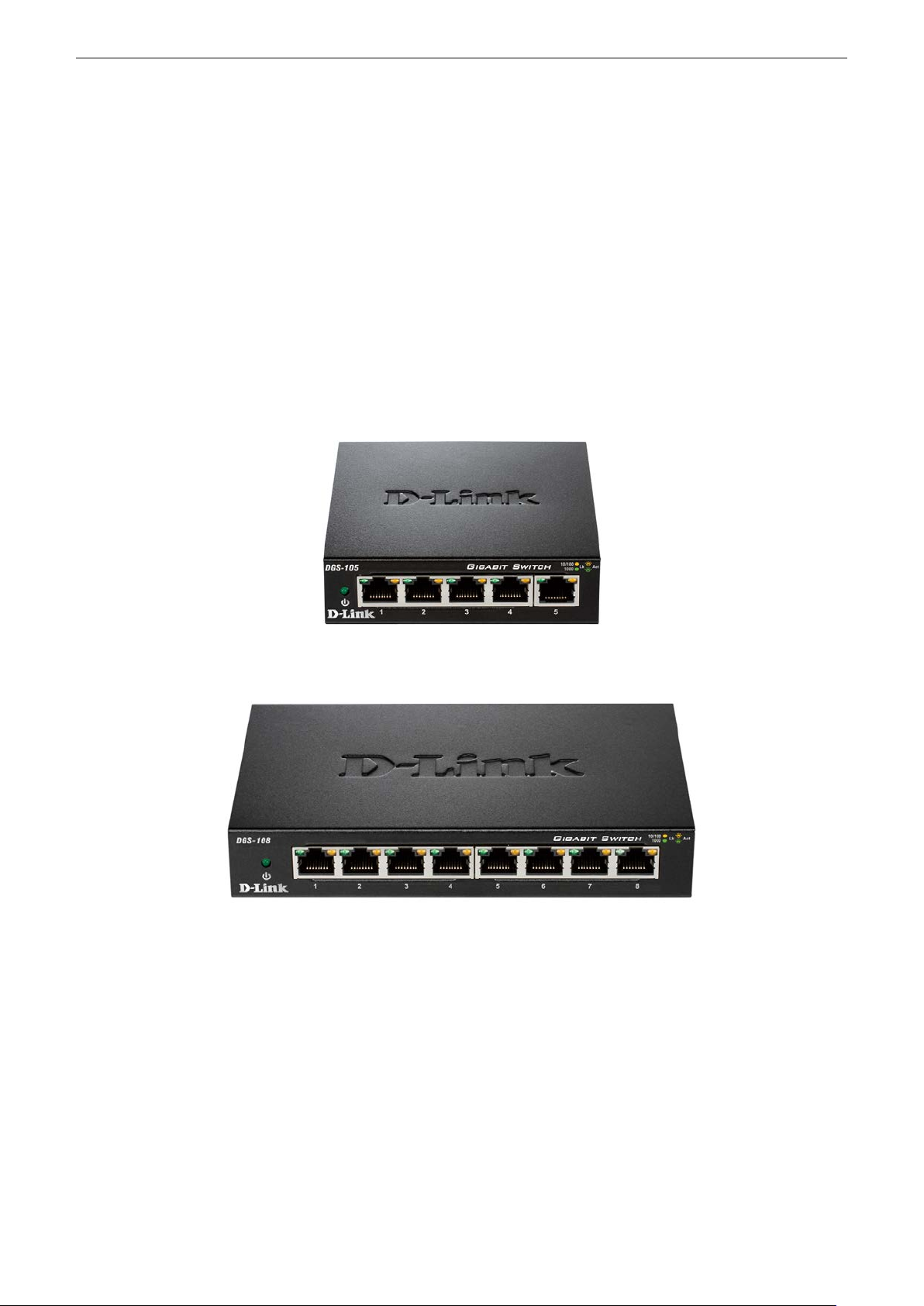

Composants de la façade
Technologie Ethernet
Technologie Ethernet rapide
L'importance croissante des réseaux locaux et la complexité grandissante des applications pour ordinateurs de bur eau ont
entraîné la nécessité de réseaux hautement performants. Un certain nombre de technologies haut débit pour réseaux locaux
sont proposées pour fournir une meilleure bande passante et améliorer les temps de réponse client/serveur. Parmi elles,
Fast Ethernet, ou 100BASE-T, est une évolution en douceur et sans bouleversement de la technologie 10BASE-T.
L'Ethernet rapide 100 Mbits/s est une norme édictée par le comité IEEE 802.3 LAN (Réseau local). C'est une extension de
la norme Ether ne t 10 Mbits/s avec la capacité de transmettre et de recevoir des données à 100 Mbits/s tout en préservant le
protocole Ethernet CSMA/CD (de l'anglais Carrier Sen se Multiple Access with Collisio n Detection, à savoir accès multiple
avec écoute de la porteuse et détection de collision).
Technologie Gigabit E t her ne t
La norme Gigabit Ethernet est une extension de la norme Ethernet IEEE 802.3 qui utilise une structure de paquets et un
format identiques et qui p rend en charge le protoco le CSMA/CD, le mode de transmi ssion bidirectionnel simultané (full
duplex), le contrôle des flux e t le s obj ets d e gestio n, mais qui p er met en théo rie d 'obte nir un débit d i x fois s upérieur à c elui
de l'Ethernet rapide 100 Mbits/s et cent fois supérieur à celui de l'Ethernet 10 Mbits/s. Comme le Gigabit Ethernet est
compatible avec tous les environnements Ethernet 10 Mbits/s et 100 M/bits, il permet une mise à niveau directe tout en
tirant partie des investissemen ts de la société en matériel, logiciel et formation du personnel.
La vitesse accrue et la bande passante supplémentaire offertes par la technologie Gigabit Ethernet sont essentielles pour
s'adapter aux réseaux engorgés qui se développent fréquemment au fur et à mesure que la vitesse des ordinateurs et de leurs
bus augmente et que les applications utilisées génèrent davantage de trafic. La mise à niveau des principaux composants,
tels que les réseaux fédérateurs et les serveurs, vers la technologie Gigabit Ethernet peut améliorer considérablement les
temps de réponse du réseau, et accélérer de façon significative le trafic entre les sous-réseaux.
La technologie Gigabit Ethernet permet aux connexions rapides par fibre optique de prendre en charge les applications de
visioconférences, les applications complexes de traitement de l'image et celles faisant un usage intensif de données. De
même, étant donné que les transferts de données sont dix fois plus rapides qu'avec Fast Ethernet, les serveurs équipés de
cartes réseau Gigabit Ethernet sont capables de réaliser 10 fois plus d'opérations dans le même temps.
En outre, la bande passante considérable fournie par le Gigabit Ethernet est la méthode la plus rentable pour tirer parti de
l'amélioration rapide, actuelle et future, des technologies d'interconnexion de réseaux de commutation et de routage.
Technologie verte de D-Link
La technologie verte de D-Link met en œuvre des fonctionnalités spéciales d'économie d'énergie en deçà de 1 000 Mbits/s,
qui détectent la longueur du câble et l'état de la connexion et ajustent la consommation d'énergie en conséquence.
En outre, D-Li nk Gr een ap pl iq ue
la consommation d'énergie des liaisons réseau pendant les périodes de faible utilisation par la transition des interfaces dans
un état de faible puissance sans interrompre la connexion réseau.
la nouvelle norme Ethernet à efficacité énergétique ratifiée IEEE 802.3az visant à réduire
• Conformité à la norme Ethernet IEEE 802.3az à efficacité énergétique (EEE) :
Il s'agit de la première norme dans l'histoire de l'Ethernet à aborder la réduction dynamique de la consommation
d'énergie des périphériques en réseau. La norme IEEE 802.3 EEE définit des mécanismes et des protocoles visant à
réduire la consommation d'énergie des liaisons réseau pendant les périodes de faible utilisation par la transition des
interfaces dans un état de faible puissance sans interrompre la connexion réseau.
1
Loading...
