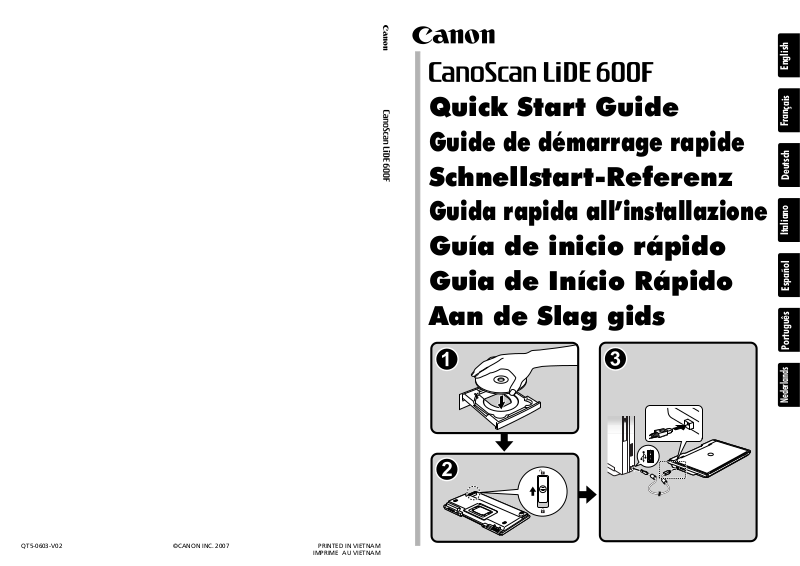

Quick Start Guide Guide de démarrage rapide Schnellstart-Referenz
Guida rapida all’installazione Guía de inicio rápido Guia de Início Rápido Aan de Slag gids
Nederlands Português Español Italiano Deutsch Français English
Quick Start Guide
English
Please read this guide before operating this scanner. After you finish reading this guide, store it in a safe place for future reference.
|
Table of Contents |
|
|
Package Contents ........................................ |
1 |
Using the Scanner Buttons .......................... |
5 |
Installing the Software ................................ |
2 |
Scanning Film ............................................... |
6 |
Preparing the Scanner ................................. |
3 |
Positioning the Scanner............................... |
8 |
Try Scanning ................................................. |
4 |
Specifications ............................................... |
9 |
|
|
|
|
Package Contents
Scanner and Accessories
|
|
Film Adapter Unit |
Scanner |
USB Cable |
(with protective cloth) |
Documentation
•Quick Start Guide (this document)
•Additional Documents
CanoScan Setup Utility CD-ROM
•Software Programs
-ScanGear (scanner driver)
-CanoScan Toolbox
-ArcSoft PhotoStudio
-Presto! PageManager (Windows only)
-ScanSoft OmniPage SE (not supported for Windows 98 First Edition)
-Adobe RGB (1998) (Windows only)
•On-screen Manuals
-Scanning Guide (for ScanGear, CanoScan Toolbox, and troubleshooting)
-Manuals for bundled application programs
*In this guide, Windows XP screenshots are used to illustrate explanations common to all operating systems.
1
Installing the Software
Installing the Software
• Do NOT connect the scanner to a computer before installing the software. If you connect the scanner and the Found New Hardware Wizard appears, click [Cancel].
•Quit all running applications before installation, including anti-virus software.
•For Windows 2000/XP, log in as an administrator to install the software.
1Place the CanoScan Setup Utility CD-ROM in the drive.
If prompted, select your language and place of residence. CanoScan Setup Utility program starts.
• For Macintosh: Double-click the [Setup] icon. Enter the administrator ID and password on the authentication dialog
box.
2
3
Click [Easy Install] on the main menu.
Click [Install] to start installation.
Carefully read the License Agreement, and then click [Yes] to proceed. All the software programs and on-screen manuals will be installed on your computer.
4 For the bundled applications, follow the on-screen instructions to perform the installation.
5 When the installation is complete, click [Restart] to restart your computer.
•Make sure to remove the CD-ROM from the drive and store it in a safe place.
•If you encounter a problem during installation, see "Troubleshooting" in the Scanning Guide.
•If you later upgrade your OS to Windows XP, reinstall the software.
2
Preparing the Scanner
Preparing the Scanner
Unlocking the Scanner
1 Peel the seals off the scanner.
2 Slide the lock switch on the bottom of the scanner toward the unlock mark (
).
Unlock Mark
• Handle the scanner with both hands. Be careful not to drop the scanner.
• Always lock the scanner when carrying or transporting it.
Connecting the Scanner
1 Connect the scanner to your computer with the supplied USB cable.
•Only use the USB cable provided with the scanner. Use of other cables may lead to a malfunction.
•When the scanner is connected to the USB 1.1 port on Windows XP and "HI-SPEED USB Device Plugged into non-HI-SPEED USB Hub" message appears, ignore the message. The scanner operates in this condition without problems.
•The scanner does not have a power switch. The power is activated as soon as the computer is turned on.
English
3
Try Scanning
Try Scanning
This section explains the basic scanning procedures using the image editing program, ArcSoft PhotoStudio, and the scanner driver, ScanGear.
1 Place a document on the document |
Alignment Mark |
|
Top |
||
glass and close the document cover. |
||
|
||
When opening the document cover, |
Bottom |
|
|
support it with your hand until it stops.
2 Start ArcSoft PhotoStudio.
• For Windows: Select [start] - [(All) Programs] - [ArcSoft PhotoStudio 5.5], then click [PhotoStudio 5.5].
• For Macintosh: Open [Applications] - [PhotoStudio] folders, then double-click the [PhotoStudio] icon.
3 From the [File] menu, click [Select Source] and select the scanner model.
For Windows: Do not select the one that includes [WIA] in the model name.
4
5
6
7
Click the [Acquire] icon
to start ScanGear.
Select the type of document you are scanning in [Select Source] and click [Preview].
Set [Destination] and/or [Output Size] as needed.
Click [Scan] to start scanning.
Do not touch the scanner while it is operating.
8
9
When prompted to close ScanGear, click [OK].
Save the scanned image in ArcSoft PhotoStudio and close the window.
For more information on scanning using ScanGear, bundled applications, and troubleshooting, see the on-screen
manual Scanning Guide. To open the Scanning Guide, double-click the manual icon on the desktop, or click |
in |
ScanGear or CanoScan Toolbox. |
|
4
Using the Scanner Buttons
Using the Scanner Buttons
Scanner buttons allow you to copy, scan, e-mail, and save scanned images in PDF format with a press of a button. Simply place your document on the scanner, and then press the scanner button for the required function. For more information, see the Scanning Guide.
English
PDF Buttons
PDF buttons allow you to easily create PDF files according to your needs. Note that these buttons are not labeled on the scanner.
COLOR Button
Scans color images in A4 or Letter size* at 300 dpi.
COPY Button
Prints (copies) the scanned image with a printer.
PHOTO/FILM Button
Opens the scanned image in the bundled application program, ArcSoft PhotoStudio.
BLACK & WHITE Button |
E-MAIL Button |
|
Scans black and white images in A4 or Letter size* at 300 dpi.
CUSTOM Button
Scans images in user-specified settings.
FINISH Button
Saves the scanned image as a PDF file and completes the operation.
Attaches the scanned image to a new e-mail message.
The first time you press this button, you will be prompted to select the e-mail program to use with this function.
*The size may differ depending on your system environment.
•Before using scanner buttons, make sure that all the software programs are installed on your computer using the [Easy Install] option of the CanoScan Setup Utility program. See "Installing the Software" on page 2.
•For Mac OS X 10.3 and 10.2.8: Before using the scanner buttons, you need to set Image Capture (in [Applications] folder) to open CanoScan Toolbox automatically when a scanner button is pressed.
Start Image Capture, and then perform the following:
-Mac OS X 10.3: Click [Options] and select CanoScan Toolbox in [When a scanner button is pressed, open:].
-Mac OS X 10.2.8: Select [Other] in [When a scanner button is pressed, open:]. Select CanoScan Toolbox and click [Open]. Click [OK] and quit Image Capture. For more information, see "Troubleshooting" in the Scanning Guide.
5
Scanning Film
Scanning Film
This scanner can scan 35 mm film strips (6 frames at a time). Follow the procedure below when scanning film.
• Make sure the document glass is wiped clean before placing the film adapter unit on the scanner.
•Handle the film adapter unit carefully to avoid damaging the glass panel.
•Handle film strips carefully to avoid scratching or leaving fingerprints on them.
1Open the film adapter unit by the center latch and remove the protective cloth. Detach the cable from the retainers on the side of the film adapter unit.
2Open the document cover and set the film adapter unit on the document glass.
Align the dots on the film adapter unit and the dots on the scanner (labeled [FAU]) to set the unit in
place.
3 Connect the cable to the connector on the side panel of the scanner, then gently close the document cover.
Protective
Cloth
You need to calibrate the scanner before scanning film for the first time. Do not place a film strip in the film adapter unit at this point as it is not required for calibration.
4 Start ArcSoft PhotoStudio, then start ScanGear.
Follow the steps 2 to 4 in "Try Scanning" on page 4.
5 Select [Negative Film (Color)] or [Positive Film (Color)] in [Select Source] to match the type of film you are scanning, and then click [Preview].
6
Scanning Film
6 Click [OK] on the calibration message window.
The calibration process is finished when the message disappears.
7 Open the document cover, and then the film adapter unit.
8 Place a film strip in the film guide of the film adapter unit, so that the borderlines between frames are aligned with the guidelines on the film guide.
Do not block the calibration slot on the film guide when scanning film. Colors will not be scanned correctly if the calibration slot is obstructed.
9 Close the film adapter unit until it clicks, and then gently close the document cover.
The document cover does not touch the document glass. Be careful not to force the document cover down.
Guidelines
Film Guide
Calibration Slot
10 Click [OK] on the preview message window.
The scanned image is displayed in the preview area.
11 Check the frames you want to scan. Perform image corrections as needed.
12 Click [Scan] to start scanning.
Do not touch the scanner while it is operating.
13 When prompted to close ScanGear, click [OK].
14 Save the scanned image in ArcSoft PhotoStudio and close the window.
•After the scanning is finished, disconnect the film adaper unit. Make sure to use the supplied protective cloth to protect the glass panel from scratches. Keep the protective cloth in a safe place for future use.
•Do not leave the film strip in the film adapter unit for an extended period of time as heat from the unit may damage the film.
•For more information on scanning film, see "Scanning Film" in the Scanning Guide.
English
7
Positioning the Scanner
Positioning the Scanner
Horizontal Position
The document cover fully opens to allow easy scanning of large or bound documents. An oversized document can be scanned section by section into a single image using the stitch-assist function of CanoScan Toolbox. For details, see the Scanning Guide.
Hold the document cover with one hand, and press and hold
at the base hinge as you carefully lower the cover all the way down.
Do not place items that weigh 2.0 kg or more on the scanner. The scanner may not work or you may break the document glass if you press down the document glass firmly.
Cover the scanner with a black cloth if external light enters around the scanned item.
Alignment Mark
Top
Bottom
Upright Position
If you are scanning thin documents (i.e., a single sheet or double-folded sheet), this position saves the most space. Thick documents or film cannot be scanned in this position.
Pull out the stand on the bottom of the scanner until it clicks, and set the scanner upright on a flat stable surface. Gently open the document cover as far as it
goes (stops at approximately 40q) and slide down the document along the document cover.
• Do not force the document cover open; it does not fully open when the scanner is in the upright position.
•Always close and secure the document cover first when lifting the scanner in the upright position.
Approximately 40q
Alignment
Mark
Thin Item
Document
Cover
8
Specifications
Specifications
Scanner Type |
|
Flatbed |
|
|
|
|
|
Scanning Element |
|
CIS (Color Contact Image Sensor) |
|
|
|
|
|
Light Source |
|
3-color (RGB) LED |
|
|
|
|
|
Optical Resolution *1 |
|
4800 x 9600 dpi |
|
Selectable Resolution |
|
25–19200 dpi (ScanGear) |
|
|
|
|
|
Scanning Bit Depth |
|
Color |
16 bit input/16 bit or 8 bit output for each color |
|
|
|
|
|
Grayscale |
16 bit input/16 bit *2 or 8 bit output |
|
|
|
||
Scanning Speed *3 |
|
Color |
34.3 msec./line (2400 dpi), 34.3 msec./line (4800 dpi) |
(Photo or Document) |
|
Grayscale, B&W |
11.4 msec./line (2400 dpi), 11.4 msec./line (4800 dpi) |
|
|
|
|
Scanning Speed *3 (Film) |
|
5.6–223.9 msec./line |
|
Preview Speed *3*4 |
|
Approximately 9 sec. |
|
Interface |
|
USB 2.0 Hi-Speed |
|
|
|
|
|
Maximum Document Size |
|
A4/Letter: 216 x 297 mm |
|
|
|
||
Film Type/Number of Frames |
35 mm strip *5 (6 frames max) |
||
Scanner Buttons |
|
7 buttons (PDF x 4, COPY, PHOTO/FILM, E-MAIL) |
|
|
|
|
|
|
|
Temperature |
5qC to 35qC (41qF to 95qF) |
Operating Range |
|
|
|
|
Humidity |
10% to 90% RH, 20% to 80% RH for film scanning |
|
|
|
without condensation formation |
|
|
|
|
|
|
|
|
|
Power Requirements |
|
Supplied via USB port (NO external adapter required) |
|
|
|
|
|
Power Consumption |
|
In operation: 2.5 W maximum, Stand-by: 0.6 W |
|
|
|
||
Maximum Exterior Dimensions |
286 x 409 x 43 mm |
||
|
|
|
|
Weight |
|
Approximately 2.6 kg *6 |
|
*1 Optical Resolution represents the maximum sampling rate based on ISO 14473. *2 For film scanning only.
*3 The fastest speed in USB 2.0 Hi-Speed mode on Windows PC. Transfer time is not included. Scanning speed varies according to the document types, scan settings, or specifications of the computer.
*4 Calibration processing time is not included.
*5 35 mm slides are not supported.
*6 Film Adapter unit weight is included.
• Specifications are subject to change without notice.
Model Number: K10291(CanoScan LiDE 600F)
English
9
European Union (and EEA) only.
This symbol indicates that this product is not to be disposed of with your household waste, according to the WEEE Directive (2002/96/EC) and your national law. This product should be handed over to a designated collection point, e.g., on an authorized one-for-one basis when you buy a new similar product or to an authorized collection site for recycling waste electrical and electronic equipment (EEE). Improper handling of this type of waste could have a possible negative impact on the environment and human health due to potentially hazardous substances that are generally associated with EEE. At the same time, your cooperation in the correct disposal of this product will contribute to the effective usage of natural resources. For more information about where you can drop off your waste equipment for recycling, please contact your local city office, waste authority, approved WEEE scheme or your household waste disposal service. For more information regarding return and recycling of WEEE products, please visit www.canon-europe.com/environment.
(EEA: Norway, Iceland and Liechtenstein)
For Customers in Europe, Middle-East, Africa and Russia only
For Canon Customer Support contacts, please see the back cover of the European Warranty System (EWS) Booklet or visit www.canon-europe.com.
Warning
When you use this product, you should pay attention to the following legal issues:
•Scanning of certain documents, such as bank notes (bank bills), government bonds and public certificates, may be prohibited by law and may result in criminal and/or civil liability.
•You may be required under law to obtain authorization from a person possessing copyrights or other legal rights to
the item being scanned.
If you are uncertain of the legality of scanning any particular item, you should consult your legal adviser in advance.
•Adobe® and Adobe® RGB (1998) are either registered trademarks or trademarks of Adobe Systems Incorporated in the U.S. and/or other countries.
•Microsoft® and Windows® are either registered trademarks or trademarks of Microsoft Corporation in the U.S. and/or other countries.
•Macintosh, Mac and the Mac logo are trademarks of Apple Computer, Inc., registered in the U.S. and other countries.
•©ArcSoft, Inc. All rights reserved for PhotoStudio.
•Other names and products not mentioned above may be trademarks or registered trademarks of their respective companies.
10
Guide de démarrage rapide
Lisez ce guide avant d’utiliser ce scanner. Quand vous avez terminé la lecture de ce guide, rangezle en lieu sûr afin de pouvoir le consulter ultérieurement.
|
Table des matières |
|
|
Contenu de l’emballage |
.............................. 1 |
Utilisation des touches du scanner ............. |
5 |
Installation des logiciels .............................. |
2 |
Numérisation d’un film ............................... |
6 |
Préparation du scanner ............................... |
3 |
Positionnement du scanner......................... |
8 |
Essai de numérisation .................................. |
4 |
Fiche technique............................................ |
9 |
|
|
|
|
Français
Contenu de l’emballage
Scanner et accessoires
|
|
Adaptateur de film |
Scanner |
Câble USB |
(avec tissu de protection) |
Documentation
•Guide de démarrage rapide (le présent document)
•Documents supplémentaires
CD-ROM de l’Utilitaire d’installation CanoScan
•Logiciels
-ScanGear (pilote du scanner)
-CanoScan Toolbox
-ArcSoft PhotoStudio
-Presto! PageManager (Windows uniquement)
-ScanSoft OmniPage SE (non pris en charge par Windows 98 Première Edition)
-Adobe RGB (1998) (Windows uniquement)
•Manuels en ligne
-Guide de numérisation (pour ScanGear, CanoScan Toolbox et le dépannage)
-Guides des applications livrées
*Dans ce guide, des captures d’écran provenant de Windows XP sont utilisées pour illustrer les explications communes à tous les systèmes d’exploitation.
1
Installation des logiciels
Installation des logiciels
• Ne connectez PAS le scanner à un ordinateur avant d’installer les logiciels. Si vous le raccordez et si l’Assistant Ajout de nouveau matériel détecté s’affiche, cliquez sur [Annuler].
•Quittez toutes les applications en cours avant l’installation, notamment le logiciel antivirus.
•Sous Windows 2000/XP, ouvrez une session en tant qu’administrateur pour installer les logiciels.
1Insérez le CD-ROM de l’Utilitaire d’installation CanoScan dans le lecteur.
Si vous y êtes invité, sélectionnez votre langue et votre lieu de résidence. L’Utilitaire d’installation CanoScan démarre.
• Sous Macintosh : cliquez deux fois sur l’icône [Installation]. Entrez l’ID d’administrateur et le mot de passe dans la boîte
de dialogue d’authentification.
2
3
Cliquez sur [Installation rapide] dans le menu principal.
Cliquez sur [Installer] pour lancer l’installation.
Lisez attentivement le contrat de licence, puis cliquez sur [Oui] pour continuer. Tous les logiciels et manuels en ligne vont être installés sur votre ordinateur.
4 Pour les applications livrées, suivez les instructions qui s’affichent afin de procéder à leur installation.
5 Une fois l’installation terminée, cliquez sur [Redémarrer] pour relancer votre ordinateur.
•N’oubliez pas de retirer le CD-ROM du lecteur et de le ranger à un endroit sûr.
•Si vous rencontrez des problèmes lors de l’installation, reportezvous à la section « Dépannage » du Guide de numérisation.
•Si vous mettez par la suite à niveau votre système d’exploitation vers Windows XP, vous devez réinstaller les logiciels.
2
Préparation du scanner
Préparation du scanner
Déverrouillage du scanner
1 Retirez les bandes de protection du scanner.
2 Faites glisser le bouton de verrouillage situé sur le dessous du scanner vers le repère de déverrouillage (
).
Repère de déverrouillage
• Manipulez le scanner des deux mains. Veillez à ne pas le laisser tomber.
• Verrouillez toujours le scanner lorsque vous le transportez.
Français
Raccordement du scanner
1 Raccordez le scanner à votre ordinateur à l’aide du câble USB fourni.
•Utilisez exclusivement le câble USB fourni avec le scanner. L’utilisation d’autres câbles peut provoquer un dysfonctionnement.
•Si le scanner est raccordé au port USB 1.1 sous Windows XP et si le message
« Périphérique USB à haut débit connecté à un concentrateur USB à débit réduit » s’affiche, ignorez-le. Le scanner fonctionne ainsi sans problème.
•Le scanner n’est pas doté d’un interrupteur. Il est activé dès que l’ordinateur est mis sous tension.
3
Essai de numérisation
Essai de numérisation
Cette section explique les procédures de numérisation de base à l’aide du programme de retouche d’image, ArcSoft PhotoStudio, et du pilote du scanner, ScanGear.
1 Posez un document sur la vitre du scanner |
Repère d’alignement |
|
Haut |
||
et fermez le couvercle du scanner. |
||
|
||
Lors de l’ouverture du couvercle du |
Bas |
|
|
||
scanner, soutenez-le avec la main |
|
|
jusqu’à ce qu’il soit en place. |
|
2 Lancez ArcSoft PhotoStudio.
• Sous Windows : sélectionnez [Démarrer] - [(Programmes) (ou [Tous les programmes])] - [ArcSoft PhotoStudio 5.5], puis cliquez sur [PhotoStudio 5.5].
•Sous Macintosh : ouvrez les dossiers [Applications] - [PhotoStudio], puis cliquez deux fois sur l’icône [PhotoStudio].
3 Dans le menu [Fichier], cliquez sur [Sélectionner la source] et sélectionnez le modèle du scanner.
Sous Windows : ne sélectionnez pas un nom de modèle contenant [WIA].
4
5
Cliquez sur l’icône [Acquisition]
pour lancer ScanGear.
Sélectionnez le type de document que vous numérisez dans [Sélectionner source] et cliquez sur [Aperçu].
6 Définissez éventuellement les paramètres [Destination] et/ou [Format sortie].
7 Cliquez sur [Numériser] pour lancer la numérisation.
Ne touchez pas le scanner pendant son fonctionnement.
8
9
Si vous êtes invité à fermer ScanGear, cliquez sur [OK].
Enregistrez l’image numérisée dans ArcSoft PhotoStudio et fermez la fenêtre.
Pour plus d’informations sur la numérisation à l’aide de ScanGear, sur les applications livrées et sur le dépannage, reportez-vous au manuel en ligne Guide de numérisation. Pour ouvrir le Guide de numérisation, double-cliquez sur
l’icône du manuel sur le Bureau, ou cliquez sur
dans ScanGear ou CanoScan Toolbox.
4
Utilisation des touches du scanner
Utilisation des touches du scanner
Les touches du scanner permettent, d’une simple pression, de copier, de numériser, d’envoyer par courrier électronique et d’enregistrer des images numérisées au format PDF. Il vous suffit de poser le document sur le scanner, puis d’appuyer sur la touche correspondant à la fonction souhaitée. Pour plus d’informations, reportez-vous au Guide de numérisation.
Français
Touches PDF
Les touches PDF vous permettent de créer aisément des fichiers PDF selon vos besoins. Remarquez que les noms de ces touches ne sont pas indiqués sur le scanner.
Touche COLOR (COULEUR)
Numérise les images couleur au format A4 ou Lettre* à 300 ppp.
Touche BLACK & WHITE (NOIR & BLANC)
Numérise les images en noir et blanc au format A4 ou Lettre* à 300 ppp.
Touche CUSTOM
(PERSONNALISER)
Numérise les images à l’aide des paramètres définis par l’utilisateur.
Touche FINISH (TERMINER)
Permet d’enregistrer l’image numérisée sous forme de fichier PDF et de terminer l’opération.
Touche COPY
Imprime (copie) l’image numérisée à l’aide d’une imprimante.
Touche PHOTO/FILM
Ouvre l’image numérisée dans l’application livrée, ArcSoft PhotoStudio.
Touche E-MAIL
Joint l’image numérisée à un nouveau message électronique.
Lorsque vous appuyez pour la première fois sur cette touche, vous êtes invité à sélectionner l’application de messagerie à utiliser avec cette fonction.
*Le format peut varier selon votre environnement système.
•Avant d’utiliser les touches du scanner, vérifiez que tous les logiciels sont installés sur l’ordinateur à l’aide de l’option [Easy Install] (Installation rapide) de l’Utilitaire d’installation CanoScan. Reportez-vous à la section « Installation des logiciels », page 2.
•Sous Mac OS X 10.3 et 10.2.8 : avant d’utiliser les touches du scanner, vous devez configurer Capture d’images (dans le dossier [Applications]) afin que CanoScan Toolbox s’ouvre automatiquement lorsque vous appuyez sur une touche du scanner.
Lancez Capture d’images, puis procédez comme suit :
-Mac OS X 10.3 : cliquez sur [Options] et sélectionnez CanoScan Toolbox dans [When a scanner button is pressed,open:] (Quand vous appuyez sur un de ses boutons, ouvrir :).
-Mac OS X 10.2.8 : cliquez sur [Other] (Autre) dans [When a scanner button is pressed, open:] (Quand vous appuyez sur un de ses boutons, ouvrir :). Sélectionnez CanoScan Toolbox et cliquez sur [Open] (Ouvrir).
Cliquez sur [OK] et quittez Capture d’images. Pour plus d’informations, reportez-vous à la section « Dépannage » du
Guide de numérisation.
5
Numérisation d’un film
Numérisation d’un film
Ce scanner permet de numériser un film 35 mm (6 vues à la fois). Lors de la numérisation d’un film, procédez comme suit.
• Assurez-vous que la vitre du scanner est propre avec de poser l’adaptateur de film sur le scanner.
• Manipulez l’adaptateur de film avec soin pour éviter d’endommager la vitre.
•Manipulez délicatement la pellicule pour éviter de la griffer ou d’y laisser des traces de doigts.
1Ouvrez l’adaptateur de film par la patte centrale et retirez le tissu de protection. Détachez les câbles des fixations situées sur le côté de l’adaptateur de film.
2Ouvrez le couvercle du scanner et posez l’adaptateur de film sur la vitre du scanner.
Alignez les points de l’adaptateur de film sur ceux du scanner (portant l’indication [FAU]) pour positionner
l’adaptateur.
Tissu de protection
3 Raccordez le câble au connecteur du panneau latéral du scanner, puis refermez délicatement le couvercle du scanner.
Vous devez étalonner le scanner avant de numériser un film pour la première fois. Ne placez pas encore de film dans l’adaptateur de film, car cela n’est pas nécessaire pour l’étalonnage.
4 Démarrez ArcSoft PhotoStudio, puis ScanGear.
Conformez-vous aux étapes 2 à 4 de la section « Essai de numérisation », page 4.
5 Sélectionnez [Film négatif (couleur)] ou [Film positif (couleur)] dans l’option [Sélectionner source] en fonction du film que vous numérisez, puis cliquez sur [Aperçu].
6
Numérisation d’un film
6 Cliquez sur [OK] dans la fenêtre du message d’étalonnage.
Le processus d’étalonnage est terminé quand le message disparaît.
7 Ouvrez le couvercle du scanner et installez l’adaptateur de film.
8 Placez un film dans le guide de film de l’adaptateur de film afin que les bords des vues soient alignés sur les repères du guide de film.
Lors de la numérisation d’un film, ne
bloquez pas la fente d’étalonnage du guide de film. En effet, les couleurs ne sont pas correctement numérisées si la fente de calibrage est obstruée.
9 Refermez l’adaptateur de film jusqu’à ce qu’il émette un déclic, puis refermez délicatement le couvercle du scanner.
Le couvercle du scanner ne touche pas la vitre du scanner. N’abaissez pas le couvercle en forçant.
Repères
Guide de film
Fente d’étalonnage
10 Cliquez sur [OK] dans la fenêtre du message d’aperçu.
L’image numérisée s’affiche dans la zone d’aperçu.
11 Vérifiez les vues à numériser. Effectuez les corrections d’image éventuelles.
12 Cliquez sur [Numériser] pour lancer la numérisation.
Ne touchez pas le scanner pendant son
fonctionnement.
13 Si vous êtes invité à fermer ScanGear, cliquez sur [OK].
14 Enregistrez l’image numérisée dans ArcSoft PhotoStudio et fermez la fenêtre.
•Quand la numérisation est terminée, débranchez l’adaptateur de film. Utilisez le tissu de protection pour éviter de griffer la vitre. Rangez le linge de protection en lieu sûr en vue de son utilisation ultérieure.
•Ne laissez pas le film dans l’adaptateur de film pendant une période prolongée, car la chaleur provenant de l’appareil risque d’endommager le film.
•Pour plus d’informations sur la numérisation d’un film, reportez-vous à la section « Numérisation d’un film » du Guide de numérisation.
Français
7
Positionnement du scanner
Positionnement du scanner
Position horizontale
Le couvercle du scanner s’ouvre complètement pour faciliter la numérisation des documents reliés ou volumineux. Un document hors format peut être numérisé section par section en une seule image grâce à la fonction de composition de CanoScan Toolbox. Pour plus d’informations, reportez-vous au Guide de numérisation.
D’une main, tenez le couvercle du scanner et de l’autre, maintenez
enfoncé au niveau de la
charnière de la base pendant que vous abaissez délicatement le couvercle jusqu’en bas.
Ne posez aucun objet de 2,0 kg ou davantage sur le scanner. Le scanner risque de ne pas fonctionner et sa vitre risque de se briser si vous appuyez fermement dessus.
Repère d’alignement
Haut
Bas
Recouvrez le scanner avec un linge noir si la lumière ambiante pénètre jusqu’aux bords du document que vous numérisez.
Position verticale
Si vous numérisez des documents fins (une simple feuille ou une feuille pliée en deux, par exemple), cette position vous fait gagner un maximum d’espace. Il n’est pas possible de numériser des films ou des documents épais dans cette position.
Extrayez le support du dessous du scanner jusqu’à ce qu’il émette un déclic, puis positionnez le scanner verticalement sur une surface plane et stable. Ouvrez délicatement le couvercle du scanner le plus loin
possible (il s’arrête à un angle de 40qenviron) et glissez le document le long du couvercle.
• Ne forcez pas l’ouverture du couvercle du scanner. S’il ne s’ouvre pas complètement lorsque le scanner est en positionné verticalement.
•Commencez toujours par refermer convenablement le couvercle avant de soulever le scanner, si celui-ci se trouve en position verticale.
Environ 40q
Repère
d’alignement
Document fin
Couvercle du scanner
8
|
|
|
Fiche technique |
|
|
|
|
|
|
|
|
Fiche technique |
|
|
|
||
|
|
|
|
|
|
Type de scanner |
|
A plat |
|
|
|
|
|
|
|
|
|
Elément de numérisation |
|
CIS (Color Contact Image Sensor) |
|
|
|
|
|
|
|
|
|
Source lumineuse |
|
DEL tricolore (RGB) |
|
|
|
|
|
|
|
|
|
Résolution optique *1 |
|
4800 x 9600 ppp |
|
Français |
|
Résolution au choix |
|
25–19200 ppp (ScanGear) |
|
||
|
|
|
|||
|
|
|
|
|
|
Nombre de bits de |
|
Couleur |
Entrée 16 bits/sortie 16 bits ou 8 bits pour chaque couleur |
|
|
numérisation |
|
Niveaux de gris |
Entrée 16 bits/sortie 16 bits *2 ou 8 bits |
|
|
Vitesse de numérisation *3 |
|
Couleur |
34,3 ms/ligne (2400 ppp), 34,3 ms/ligne (4800 ppp) |
|
|
|
Niveaux de gris, |
|
|
|
|
(Photo ou Document) |
|
11,4 ms/ligne (2400 ppp), 11,4 ms/ligne (4800 ppp) |
|
|
|
|
N/B |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Vitesse de numérisation *3 (Film) |
5,6–223,9 ms/ligne |
|
|
||
Vitesse d’aperçu *3*4 |
|
Environ 9 s |
|
|
|
Interface |
|
USB 2.0 Hi-Speed |
|
|
|
|
|
|
|
||
Taille de document maximale |
A4/Lettre : 216 x 297 mm |
|
|
||
|
|
|
|
||
Type de film/Nombre de cadres |
Film 35 mm *5 (6 vues max) |
|
|
||
Touches du scanner |
|
7 touches (PDF x 4, COPIE, PHOTO/FILM, E-MAIL) |
|
|
|
|
|
|
|
|
|
Plage de |
|
Température |
5qC à 35qC (41qF à 95qF) |
|
|
|
|
|
|
|
|
|
|
10 % à 90 % HR, 20 % à 80 % HR pour la numérisation |
|
|
|
fonctionnement |
|
Humidité |
|
|
|
|
d’un film sans formation de condensation |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Alimentation |
|
Fournie via le port USB (AUCUN adaptateur externe |
|
|
|
|
requis) |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Consommation électrique |
|
En fonctionnement : 2,5 W maximum, en veille : 0,6 W |
|
|
|
|
|
|
|
||
Dimensions extérieures maximales |
286 x 409 x 43 mm |
|
|
||
|
|
|
|
|
|
Poids |
|
Environ 2,6 kg *6 |
|
|
|
*1 La résolution optique représente le taux d’échantillonnage maximal conformément à la norme ISO 14473. *2 Pour la numérisation d’un film uniquement.
*3 Vitesse la plus rapide en mode USB 2.0 Hi-Speed sur un PC Windows. La durée du transfert n’est pas fournie. La vitesse de numérisation varie selon les types de documents, les paramètres de numérisation ou les caractéristiques techniques de l’ordinateur.
*4 La durée du processus de calibrage n’est pas fournie. *5 Les diapositives 35 mm ne sont pas prises en charge. *6 Le poids de l’adaptateur de film est compris.
• Fiche technique susceptible d’être modifiée sans avis préalable.
9
Union européenne (et EEE) uniquement.
Ce symbole indique que, conformément à la directive DEEE (2002/96/CE) et à la réglementation de votre pays, ce produit ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un lieu de ramassage prévu à cet effet, par exemple, un site de collecte officiel des équipements électriques et électroniques (EEE) en vue de leur recyclage ou un point d’échange de produits autorisé qui est accessible lorsque vous faites l’acquisition d’un nouveau produit du même type que l’ancien. Toute déviation par rapport à ces recommandations d’élimination de ce type de déchet peut avoir des effets négatifs sur l’environnement et la santé publique car ces produits EEE contiennent généralement des substances qui peuvent être dangereuses. Parallèlement, votre entière coopération à la bonne mise au rebut de ce produit favorisera une meilleure utilisation des ressources naturelles. Pour obtenir plus d’informations sur les points de collecte des équipements à recycler, contactez votre mairie, le service de collecte des déchets, le plan DEEE approuvé ou le service d’enlèvement des ordures ménagères. Pour plus d’informations sur le dépôt et le recyclage des produits DEEE, consultez le site www.canon-europe.com/environment.
(EEE : Norvège, Islande et Liechtenstein)
Pour les clients en Europe, au Moyen-Orient, en Afrique et en Russie uniquement
Pour connaître les contacts du support clientèle Canon, reportez-vous à la dernière page de couverture de la brochure European Warranty System (EWS) ou visitez le site suivant :
www.canon-europe.com.
Avertissement
Lorsque vous utilisez ce produit, vous devez être attentif aux aspects légaux suivants :
•La numérisation de certains documents, notamment les billets de banque, les emprunts d’état et les certificats publics peut être interdite par la loi et peut constituer un délit ou entraîner une responsabilité civile.
•La loi peut exiger que vous obteniez l’autorisation du détenteur des droits d’auteur ou d’autres droits légaux avant de numériser un document.
Si vous n’êtes pas certain qu’il est légal de numériser un document particulier, adressez-vous au préalable à votre conseiller juridique.
•Adobe® et Adobe® RGB (1998) sont des marques ou des marques déposées d’Adobe Systems Incorporated aux Etats-Unis et/ou dans d’autres pays.
•Microsoft® et Windows® sont des marques ou des marques déposées de Microsoft Corporation aux Etats-Unis et/ou dans d’autres pays.
•Macintosh, Mac et le logo Mac sont des marques d’Apple Computer, Inc., déposées aux Etats-Unis et dans d’autres pays.
•©ArcSoft, Inc. Tous droits réservés pour PhotoStudio.
•Les autres noms et produits non mentionnés ci-dessus sont susceptibles d’être des marques ou des marques déposées appartenant à leurs propriétaires.
10
Schnellstart-Referenz
Bitte lesen Sie dieses Handbuch vor der Inbetriebnahme des Scanners. Bewahren Sie das Handbuch nach dem Durchlesen gut auf, damit Sie später darauf zurückgreifen können!
|
|
Inhalt |
|
Verpackungsinhalt ....................................... |
1 |
Verwenden der Funktionstasten................. |
5 |
Installieren der Software............................. |
2 |
Scannen von Filmen..................................... |
6 |
Vorbereiten des Scanners ............................ |
3 |
Positionieren des Scanners .......................... |
8 |
Testen des Scanners ..................................... |
4 |
Technische Daten ......................................... |
9 |
|
|
|
|
Deutsch
Verpackungsinhalt
Scanner und Zubehör
|
|
Filmadapter |
Scanner |
USB-Schnittstellenkabel |
(mit Schutzstreifen) |
Dokumentation
•Schnellstart-Referenz (dieses Dokument)
•Weitere Dokumente
CD-ROM mit dem CanoScan-Installationsprogramm
•Programme
-ScanGear (Scanner-Treiber)
-CanoScan Toolbox
-ArcSoft PhotoStudio
-Presto! PageManager (nur Windows)
-ScanSoft OmniPage SE (keine Unterstützung für Windows 98 First Edition)
-Adobe RGB (1998) (nur Windows)
•Online-Handbücher
-Scanner-Benutzerhandbuch (für ScanGear, CanoScan Toolbox und Störungsbeseitigung)
-Anleitungen für die im Lieferumfang enthaltene Software
*In diesem Handbuch werden Punkte, die alle Betriebssysteme betreffen, mit Screenshots von Windows XP illustriert.
1
Loading...
