Zoom H5 User Manual [es]

Download

Manual de instrucciones

Queda prohibida la copia o reproducción de este documento, tanto completa como parcial, sin el correspondiente permiso.

Precauciones de seguridad y uso

Peligro

Cuidado

PRECAUCIONES DE SEGURIDAD

En este manual se usan símbolos para resaltar las advertencias y precauciones que ha de tener en cuenta para evitar accidentes. El signiﬁcado de estos símbolos es el siguiente.

Algo que podría ocasionar daños

graves o incluso la muerte

Precauciones de seguridad y uso

Algo que podría ocasionar daños al

aparato o incluso a usted mismo

Otros símbolos

Acciones necesarias (obligatorias)

Acciones prohibidas

Cuidado

Uso con el adaptador CA

Utilice con esta unidad únicamente el

adaptador ZOOM AD-17. No use o haga nada que pudiera sobrepasar las especificaciones de una toma o equipo con cableado eléctrico.

No use este aparato con ningún otro

voltaje que no sea 100 V. Antes de usar este aparato en otro país o región, consulte siempre con un distribuidor ZOOM y utilice el adaptador adecuado.

Funcionamiento a pilas

Utilice 2 pilas AA convencionales de 1.5

voltios (alcalinas o Ni-MH).

Lea todas las indicaciones de seguridad

de las pilas.

Cierre siempre la tapa del compartimento

de las pilas cuando use la unidad.

Modiﬁcaciones

No abra nunca la carcasa ni trate de

modiﬁcar el producto.

Precauciones

Manejo del producto

No deje caer, golpee o aplique una fuerza

excesiva sobre la unidad.

Evite que cualquier objetos extraño o

líquido penetre en la unidad.

Entorno

Evite usarlo a temperaturas extremas. Evite usarlo cerca de estufas, hornos o

fuentes de calor.

Evite usarlo con altos niveles de

humedad o cerca de salpicaduras.

Evite usarlo en lugares con fuertes

vibraciones o golpes.

Evite usarlo en lugares con exceso de

polvo o suciedad.

Manejo del adaptador CA

Para desconectar el adaptador CA del

enchufe, tire del adaptador y no del cable.

Desconecte el adaptador de la salida

de corriente durante las tormentas eléctricas o cuando no vaya a usar esta unidad durante un periodo prolongado.

Manejo de las pilas

Instale las pilas con la correcta

orientación +/-.

Use el tipo de pilas especificado. No

mezcle pilas nuevas y usadas o diferentes marcas o tipos al mismo tiempo.

Cuando no vaya a utilizar la unidad

durante algún tiempo, quite las pilas.

En caso de una fuga del electrolito,

limpie el compartimento de las pilas y los terminales de las pilas para eliminar cualquier resto de ﬂuido.

Micros

Antes de conectar un micro, apague

siempre la unidad. No aplique una fuerza excesiva al conectarla.

Conexión de cables en entradas y salidas

Antes de conectar y desconectar ningún

cable, apague siempre los equipos.

Antes de desplazar esta unidad a otro

sitio, desconecte el adaptador.

Volumen

No use demasiado tiempo el producto a

un volumen muy elevado.

Precauciones de uso

Interferencias con otros dispositivos

En este sentido, el ha sido diseñado para reducir al mínimo la emisión de ondas electromagnéticas y evitar las interferencias con las ondas exteriores. No obstante, los aparatos que sean muy susceptibles a las interferencias o que emitan ondas muy potentes pueden dar lugar a interferencias si están muy cerca de est a unidad. En ese caso, aleje el lo posible. Con cualquier tipo de dispositivo electrónico que use control digital, incluyendo el interferencias electromagnéticas pueden producir fallos, dañar o destruir datos y provocar otros problemas inesperados. Tenga cuidado con eso.

Limpieza

Use un trapo suave y seco para limpiar los paneles de esta unidad si se ensucian. Si es necesario, humedezca ligeramente el trapo. Nunca use disolventes, cera u otros productos abrasivos.

Averías

En caso de una avería o rotura, desconecte inmediatamente el adaptador de corriente, apague la unidad y desconecte todos los cables. Póngase en contacto con el comercio en el que adquirió la unidad o con el servicio técnico ZOOM y facilite la siguiente información: modelo, número de serie y los síntomas concretos de la avería, junto con su nombre, dirección y número de teléfono.

del otro aparato todo

, las

Copyrights

Windows®, Windows® 8, Windows® 7 y

◎

Windows Vista® son marcas comerciales o registradas de Microsoft Corporation.

Macintosh, Mac OS e iPad son marcas

◎

comerciales o registradas de Apple Inc.

Los logos SD y SDHC son marcas

◎

comerciales.

El uso de la tecnología de compresión

◎

audio MPEG Layer-3 se realiza con licencia de Fraunhofer IIS y Sisvel SpA.

El resto de nombres de productos, marcas

◎

comerciales y nombres de empresas que aparecen en este documento pertenecen a sus respectivos propietarios.

Nota: Todas las marcas comerciales y registradas que aparecen en este documento solo se incluyen con ﬁnes de identiﬁcación, por lo que no infringen los derechos de autor de sus propietarios legales.

Cualquier grabación realizada para un uso distinto al personal de material con copyright como CDs, cintas, discos, actuaciones en directo, vídeos y emisiones, sin el permiso de su propietario legal es un delito. Zoom Corporation no asumirá ninguna responsabilidad por posibles infracciones de las leyes del copyright.

Introducción

H5 Handy Recorder

Felicidades y gracias por la compra de nuestra grabadora portátil ZOOM características.

Puede cambiar los micros stereo de acuerdo a su uso

●

La unidad incluye un micro XY que puede grabar imágenes sonoras con profundidad. Puede cambiar de micros dependiendo de la situación, tal como haría con los objetivos de una cámara.

Puede grabar hasta 4 pistas a la vez

●

Además de las unidades de micros intercambiables (L/R), esta unidad dispone de 2 entradas TRS/XLR (Input 1/2). Utilice estas entradas para grabar a la vez hasta un máximo de 4 pistas, incluyendo el ambiente de la sala, narración, una imagen stereo y las voces de varios músicos, por ejemplo.

Funciones de grabación avanzadas

●

El micro XY usa una estructura anti-golpes para

•

minimizar el ruido por vibraciones externas. Además, es capaz de soportar presiones sonoras de entrada de hasta 140 dBSPL, lo que le permite capturar sonidos incapaces de gestionar por las unidades anteriores. Con esta capacidad, puede conseguir grabaciones stereo con una excelente separación. Usando las entradas L/R, puede grabar simultáneamente

•

un archivo de fondo con un nivel de grabación 12 dB inferior a la grabación normal. Puede usar esto para evitar que un fuerte ruido inesperado haga que la grabación normal distorsione, por ejemplo. Todos los niveles de volumen (ganancia) de entrada

•

pueden ser ajustados rápidamente a mano gracias a mandos especíﬁcos.

. La le ofrece las siguientes

Funciones operativas de gran utilidad

●

Puede usar tarjetas SDHC (de hasta 32GB) como soporte

•

de grabación. Además de la salida de auriculares standard, dispone

•

de una salida de línea. Esto le permite enviar una señal audio a una cámara de vídeo u otro dispositivo mientras monitoriza el sonido con auriculares. Cuando esta unidad esté conectada vía USB, además

•

de las funciones de lector de tarjeta, podrá usarla como un interface audio con 2 IN - 2 OUT ó 4 IN - 2 OUT (es necesario un driver para el uso con Windows). Evidentemente, sigue disponiendo de un aﬁnador, un

•

metrónomo y ajuste de velocidad y tono, así como otras funciones muy útiles de otros modelos de la familia H. También puede comprar un control remoto (con cable).

Lea este manual completamente para entender cómo funciona el Después de leerlo, consérvelo junto con la garantía en un lugar seguro.

y poder sacarle así el máximo partido.

Introducción

Índice

Precauciones de seguridad y uso .............................02

Introducción Índice Nombre de las partes Resumen de la unidad de micros

Micro XY Conexión de micros Desconexión de micros

Conexión de micros/otras unidades a las entradas 1/2 ....08

Índice

Conexión de micros ................................................08

Conexión de instrumentos/otras unidades Ejemplos de conexión

Descripción de la pantalla

Pantalla inicial/grabación Pantalla de reproducción

Preparativos

Alimentación ..............................................................12

Con pilas

Con adaptador CA Carga de una tarjeta SD Encendido y apagado

Encendido

Apagado...................................................................14

Uso de la función Hold Ajuste de la fecha y la hora Ajuste del tipo de pila usada

Grabación

Proceso de grabación ................................................18

Resumen de los modos de grabación

Modo MULTI FILE

Modo STEREO FILE.................................................19

Selección del modo de grabación Estructura de carpetas y ﬁcheros del H5 Selección de entradas y ajuste de niveles Grabación Selección del destino de los proyectos/ﬁcheros Grabación automática

................................................................03

...........................................................................04

................................................05

.............................07

..................................................................07

................................................07

..........................................07

............................................09

.........................................10

.......................................10

........................................11

......................................................... 12

..................................................................12

...................................................12

.............................................13

................................................14

................................................................14

...........................................15

.......................................16

.....................................17

............................................................. 18

....................................................19

...................................................................24

...............................................27

...........08

......................19

............................20

..................21

...............22

.....26

Pre-grabación Claqueta previa a la grabación Ajuste del nivel del micro lateral Grabación de fondo Sobregrabación

Reproducción

Reproducción básica ..................................................38

Selección del proyecto/ﬁchero a reproducir del listado ...40

Cambio del modo de reproducción ..........................41

Cambio del tono (clave) de reproducción Cambio de la velocidad de reproducción Repetición de un intervalo ﬁjado (repetición AB) Mezcla de proyectos

Veriﬁcación/edición de proyectos/ﬁcheros

Veriﬁcación de la información del proyecto/ﬁchero .... 50

Veriﬁcación de las marcas de pista ..........................51

Cambio de nombre de proyecto/ﬁchero Remezcla de un proyecto

Conversión de ﬁcheros WAV a MP3..........................56

Normalización División de proyectos/ﬁcheros Retoque de inicios y ﬁnales de proyectos Eliminación de varios ﬁcheros Eliminación de varios proyectos Reconstrucción de un proyecto Adición de memorias de voz

Funciones USB

Intercambio de datos con ordenadores (lector de tarjeta) .....70

Uso como un interface audio ....................................72

Ajustes de interface audio

Ajustes de monitorización directa

Mezcla de señal de monitor (solo MULTI TRACK) .... 75

Uso de bucle inverso (solo STEREO) ....................77

Herramientas

Uso del aﬁnador .........................................................78

Uso del metrónomo

.............................................................29

.................................30

.............................31

...................................................32

..........................................................33

....................................................... 38

................42

................44

....46

..................................................48

......50

..................52

..........................................54

............................................................58

..................................60

...............62

.................................64

...............................66

................................67

.....................................68

..................................................... 70

.........................................74

.........................74

........................................................ 78

...................................................80

Ajuste de la mezcla de monitorización de entrada Reducción del nivel de salida de línea Monitorización de señales MS-RAW Conversión de señales de entrada MS a stereo Mezcla de señales de entrada a mono Ajuste del formato de grabación Cambio de ajustes de grabación automática

Ajuste del nivel de arranque de la grabación automática ........ 90

Activación de la detención automática .................91

Conﬁguración del formato de nombre de los proyectos/ﬁcheros .......92

Otros ajustes ........................................................ 93

Reducción de ruido (ﬁltro de corte de graves) ........93

Ajuste del nivel de entrada (compresor/limitador) Cambio del ajuste de la alimentación fantasma Uso del plug-in power Reducción del nivel de salida de entrada Ajuste del contador

Contador durante la grabación

Contador durante la reproducción Cambio de la retroiluminación de la pantalla Ajuste del contraste de la pantalla Veriﬁcación de las versiones de ﬁrmware Restauración de los valores por defecto Veriﬁcación del espacio libre de tarjeta SD Formateo de tarjetas SD Veriﬁcación del rendimiento de tarjeta SD

Realización de un test rápido

Realización de un test completo

Otras funciones

Actualización del ﬁrmware ...................................... 11 0

Uso de tarjetas SD de antiguas unidades H Uso de un control remoto

Apéndices

Resolución de problemas ........................................ 11 3

Especiﬁcaciones técnicas

............................................................113

...............................................97

....................................................99

..........................................106

..................................................110

....................................... 112

........................................ 114

.....................84

........................85

.....................88

..............................89

..............................99

......................100

.........................102

...............................107

..........................108

.82

......86

..........90

.94

.....96

................98

........ 101

.............103

................104

...........105

............107

...........111

Izquierda Frontal

Volumen entrada L/R

Volumen entrada 1

Botón VOLUME

Toma PHONE

Toma LINE OUT

Interruptor

POWER/HOLD

Puerto USB

Botones e indicadores de pista

(L, R, 1, 2)

Volumen entrada 2

Micro XY

Botón STOP

Pantalla

Botón PLAY/PAUSE

Botón

atrás

Botón

adelante

Botón e

indicador REC

H5 Handy Recorder

Nombre de las partes

Nombre de las partes (continuación)

Derecha/atrás Abajo

Nombre de las partes

Toma REMOTE

Botón desplazamiento

Arriba/abajo: Selección elementos menú Pulsar: Confirma selección menú

Botón MENU

Pulsar: Abre menú, Vuelve a última pantalla

Ranura de tarjeta SD

Toma MIC/LINE

(admite plug-in power)

Altavoz (atrás)

Tapa de pila (atrás)

XLR TRS

Entrada 1

Fijación de banda

1: MASA

2: ACTIVO 3: PASIVO

Entrada 2

PUNTA: ACTIVO

ANILLO: PASIVO

LATERAL: MASA

Resumen de la unidad de micros

H5 Handy Recorder

El micro XY incluido con el puede ser sustituido por otra cápsula de entrada de acuerdo a sus necesidades.

Micro XY

Esta unidad tiene dos micros direccionales cruzados.

L R

90°

Conexión de micros

A la vez que pulsa los

botones que hay a los lados de la unidad de micros, conéctela a la unidad principal insertando el conector completamente.

Desconexión de micros

Características

Estructura anti-golpes que minimiza los ruidos por

•

vibraciones externas. Este micro admite presiones sonoras de entrada de

•

hasta 140 dBSPL, lo que le permite capturar sonidos incapaces de ser captados por las unidades anteriores. Sonido tridimensional con profundidad y anchura

•

naturales.

NOTA

La unidad de micros XY tiene una entrada MIC/LINE que puede usar para conectar un micro o unidad de nivel de línea externa. También dispone de plug-in power para micros. (→P. 97)

A la vez que pulsa los

botones que hay a los lados de la unidad de micros, extráigala de la unidad principal.

NOTA

No use demasiada fuerza al desconectar la unidad de

•

micros. El hacerlo podría dañar el micro o la unidad. La grabación se detendrá si extrae una unidad de micros

•

durante la misma.

Resumen de la unidad de micros

Conexión de micros/otras unidades a las entradas 1/2

Además de las entradas L/R del micro XY, el también dispone de las entradas Inputs 1/2. Puede usarlas todas juntas para grabar hasta cuatro (4) pistas a la vez. Puede conectar micros, instrumentos y otros aparatos a estas entradas Inputs 1/2.

Conexión de instrumentos/otras unidades

Conexión de micros/otras unidades a las entradas 1/2

Entradas L/R

Entrada 1 Entrada 2

Conecte teclados y mesas de mezclas directamente a las tomas Input 1/2 TRS. Esta unidad no admite la entrada directa de guitarras o bajos pasivos. Si quiere usarlos, conéctelos a través de una mesa de mezclas o unidad de efectos, por ejemplo. Active la función PAD (ON) cuando conecte un mezclador u otro dispositivo que tenga un nivel de salida standard de +4 dB. (→ P. 98)

Conexión de micros

Conecte micros dinámicos o de condensador a las tomas Input 1/2 XLR. Los micros de condensador pueden recibir alimentación fantasma (+12V/+24V/+48V). (→ P. 96)

H5 Handy Recorder

Ejemplos de conexión

Es posible la grabación en una amplia gama de conﬁguraciones, como las siguientes.

Filmación de vídeo

•MicrodeentradaL/R:Escenaprincipal

•Microdecañón/solapaconectadoaInputs1/2:Intérprete

Micro de cañón

L/R

1 2

Micro de solapa

Grabación de un concierto

•MicrodeentradaL/R:Músicosenescenario

•Inputs1/2:Salidasdelíneadelmezclador

L/R

Mezclador PA

1 2

Conexión de micros/otras unidades a las entradas 1/2

Descripción de la pantalla

Pantalla inicial/grabación

Modo MULTI FILE Modo STEREO FILE

Icono de estado

Descripción de la pantalla

Parado

Grabación

Pausa

Tras pulsar nombre de proyecto en reproducción (al grabar, nombre de proyecto)

Contador (tiempo de grabación restante) (→ P. 99)

Nombre de cápsula de entrada conectada a entradas L/R

Grabación de fondo ON (→ P. 32)

Indicador de carga de pila

Máxima

Tras pulsar nombre del fichero en reproducción (durante la grabación, nombre del proyecto grabado)

Nombre de carpeta

Pista L/R

Pista 1/2

LO CUT (→ P. 93)

COMP/ LIMITER

(→ P. 94) MS STEREO

MATRIX (→ P. 86)

PAD y entradas afectadas (→ P. 98)

Voltaje de alimentación fantasma y entradas afectadas (→ P. 96)

Formato de grabación (Al usarlo como un interface audio, aparece el ajuste de ordenador o iPad)

Sin carga

Indicador de saturación (Clip)

Medidor de nivel (Nivel de entrada de grabación)

H5 Handy Recorder

Pantalla de reproducción

Modo MULTI FILE Modo STEREO FILE

Icono de estado

Reproducción

Pausa

Nombre carpeta

Pista stereo

Pista mono

Medidor nivel (nivel de reproducción)

Formato de reproducción

Contador (tiempo de reproducción restante o transcurrido) (→ P. 100)

Velocidad de

reproducción (→ P. 44)

Nombre de proyecto en reproducción

clave (→ P. 42)

Nombre de cápsula de entrada conectada a entradas L/R

Repetición A-B (→ P. 46)

Control de

Indicador de carga de pila

Indicador de saturación (Clip)

Nombre de fichero de reproducción

Descripción de la pantalla

Preparativos

Alimentación

Con pilas

1. Apague la unidad y retire la tapa del compartimento.

Pulsar y abrir

Alimentación

2. Introduzca las pilas dentro del compartimento.

3. Vuelva a colocar la tapa.

NOTA

Use pilas alcalinas o

•

recargables de níquel-hidruro metálico. Si el indicador le marca que

•

la pila no tiene carga, apague la unidad inmediatamente e instale unas nuevas pilas. Ajuste el tipo de pilas que esté

•

utilizando. (→ P. 1 7 )

Con adaptador CA

1. Conecte un cable USB a la toma USB.

2. Conecte el adaptador a una salida de corriente.

H5 Handy Recorder

Carga de una tarjeta SD

1. Apague la unidad y abra la tapa de la ranura de

tarjetas SD.

2. Introduzca la tarjeta en la ranura.

ParaextraerunatarjetaSD:

Empuje la tarjeta un poco más adentro de la ranura; un

resorte la expulsará ligeramente. Después extráigala.

NOTA

Apague siempre la unidad antes de introducir o extraer

•

una tarjeta SD. La inserción o extracción de una tarjeta con la unidad encendida puede hacer que pierda los datos que contenga. Al introducir una tarjeta SD, asegúrese de colocarla en

•

la posición correcta, con el lado superior hacia arriba tal como le mostramos antes. Si no tiene una tarjeta SD cargada, no podrá realizar

•

ninguna grabación o reproducción de datos. Vea “Formateo de tarjetas SD”. (

•

→P. 106)

Preparativos

Carga de una tarjeta SD

Preparativos

Encendido y apagado

Encendido

1. Deslice hacia .

Encendido y apagado

NOTA

La primera vez que encienda esta unidad, deberá ajustar

•

la fecha y la hora. (→ P. 16 ) Si en la pantalla aparece “No Tarjeta SD!”, conﬁrme que

•

haya introducido correctamente la tarjeta SD. Si en la pantalla aparece “Card Protected!”, eso indicará

•

que está activa la protección contra grabación de la tarjeta SD. Deslice la pestaña de la tarjeta SD a la otra posición para desactivar la protección. Si en la pantalla aparece “Invalid Card!”, eso indicará que

•

la tarjeta no está correctamente formateada para su uso con esta grabadora. Formatee la tarjeta o use una tarjeta diferente. Vea “Formateo de tarjetas SD”. (→ P. 106)

Apagado

1. Deslice hacia .

NOTA

Siga manteniendo este interruptor hasta que aparezca en pantalla "Goodbye See You!".

H5 Handy Recorder

Uso de la función Hold

El tiene una función Hold que puede usar para desactivar los botones y evitar así un uso accidental de los mismos durante la grabación.

Activación de la función Hold

Desactivación de la función Hold

Preparativos

1. Deslice hacia

HOLD.

NOTA

Esta función no afecta al control remoto. Incluso cuando la función Hold esté activa podrá seguir usando el control remoto.

1. Deslice hacia al

Encendido y apagado

centro.

Preparativos

Ajuste de la fecha y la hora

Una vez que haya ajustado la fecha y la hora, esta unidad podrá almacenar la fecha y hora de grabación de los ﬁcheros.

1. Pulse .

2. Use para elegir

Ajuste de la fecha y la hora

“SYSTEM” y

pulse

3. Use para elegir

“DATE/TIME” y

pulse

4. Cambie el ajuste.

■ Cambio de ajustes

Movercursor: Mueva arriba y abajo

Elegirelemento: Pulse y después

Mueva arriba y abajo

Conrmarcambio: Pulse

5. Pulse

Esto completa el ajuste de la fecha y la hora.

*La primera vez que encienda la unidad tras comprarla deberá ajustar la fecha/hora.

H5 Handy Recorder

Ajuste del tipo de pila usada

Ajuste el tipo de pila usada para que la unidad le pueda mostrar con precisión la carga restante de la misma.

1. Pulse .

4. Use para elegir

el tipo y pulse

2. Use para elegir

“SYSTEM” y

pulse

3. Use para elegir

“BATTERY TYPE”

y pulse

Preparativos

Ajuste del tipo de pila usada

Grabación

Proceso de grabación

El proceso de grabación incluye los pasos siguientes. Cuando use el modo MULTI FILE del

, los datos de grabación y reproducción serán gestionados en unidades llamadas

proyectos. En el modo STEREO FILE, estos datos son gestionados en ﬁcheros.

Proceso de grabación

Conexión

• Conecte el micro XY.

(→ P. 7)

• Conecte micros, instrumentos y otros

aparatos a INPUTS

1/2. (→ P. 8)

1. Ajuste el modo de grabación (→ P. 20)

• Elija el modo MULTI FILE o el STEREO FILE. Los tipos de ficheros y formatos de grabación varían dependiendo del modo elegido.

• También puede realizar ajustes para la grabación automática (→ P. 27), pre-grabación (→ P. 29), grabación de fondo (→ P. 32), corte de graves (→ P. 93), compresor/limitador (→ P. 94) y metrónomo (→ P. 80), por ejemplo.

Encendido

(→ P. 14)

Preparativos para grabar

• Inicio grabación:

• Parada grabac.:

• También puede hacer ajustes de marcas. (→ P. 24)

• Pausa de grab.:

2. Elija las pistas de grabación (→ P. 22)

• Use los botones de pista para elegirlas. Cuando el indicador de la pista elegida se ilumine en rojo, podrá monitorizar la señal de entrada.

• En el modo MULTI FILE, también puede pulsar los botones de pista INPUT 1 y 2 a la vez para usarlos como una pista stereo (enlace stereo).

Grabación (→ P. 24)

Reproducción y verificación (→ P. 38)

• Inicio reprod.:

• Parada reprod.:

• Ajuste como quiera las

marcas(→ P. 39), repetición AB (→ P. 46), velocidad reproducción (→ P. 44), tono (→ P. 42), modo de reproducción (→ P. 41) y mezclador de proyecto (→ P. 48).

Sobregr. y edición

• Por ejemplo, también puede sobregrabar (→ P.

33), remezclar a un fichero stereo (→ P.

54) y ver la información de proyecto/fichero.

3. Ajuste los niveles de entrada

• Para cada entrada, use

• Ajústelos de forma que el medidor de nivel se quede cerca del −12 dB en los niveles de máxima entrada.

• Por ejemplo, también puede ajustar el nivel del micro lateral (cuando use una cápsula MS) (→ P.

31).

H5 Handy Recorder

Resumen de los modos de grabación

El leofrecedosmodosdegrabación:MULTIFILEySTEREOFILE. Los tipos y formatos de los ﬁcheros de las grabaciones varían dependiendo del modo elegido.

Modo MULTI FILE

Las entradas L/R del micro XY u otra cápsula de entrada son grabadas en las pistas L/R y las entradas Inputs 1/2 son grabadas en las pistas 1/2 como ﬁcheros independientes. Dado que las señales de las entradas son grabadas como ﬁcheros independientes, puede cambiar su volumen y posición de reproducción, por ejemplo, de forma independiente tras la grabación. Solo puede elegir el formato 44.1/48 kHz WAV (16/24 bits) cuando esté grabando en este modo MULTI FILE.

AVISO

Si enlaza las entradas 1 y 2, también podrá grabarlas juntas como un único ﬁchero stereo. Cuando estas entradas están enlazadas, serán creados dos ﬁcheros stereo. Uno para las entradas L/R y otro para las entradas 1/2.

L/R

ZOOM0001_TrLR.WAV

♪

(Stereo)

ZOOM0001_Tr1.WAV

♪

ZOOM0001_Tr2.WAV

♪

Formato de grabación limitado a 44.1/48 kHz 16/24 bits WAV

E R

Modo STEREO FILE

Las entradas L/R del micro XY u otra cápsula de entrada y las entradas 1/2 son grabadas juntas como un único ﬁchero stereo. En este modo solo pueden ser grabadas dos pistas, pero puede elegir libremente el formato de grabación de acuerdo a sus necesidades. (→ P. 89) Use este modo cuando quiera conseguir la máxima calidad audio o necesite ﬁcheros de menor tamaño.

L/R

ZOOM0001.WAV

♪

(Stereo)

También OK formatos de grabación 96 kHz 16/24 bits WAV y MP3

Grabación

Resumen de los modos de grabación

Grabación

Selección del modo de grabación

1. Pulse .

2. Use para elegir

REC MODE

Selección del modo de grabación

y pulse

3. Use para elegir el

modo de grabación y

pulse

H5 Handy Recorder

Estructura de carpetas y ﬁcheros del H5

Al realizar grabaciones en el , serán creados los siguientes ﬁcheros y carpetas en la tarjeta SD.

Raíz

Carpeta de modo MULTI FILE

MULTI

Elija FOLDER01-10 como ubicación para los proyectos

Carpeta de modo

STEREO FILE

FOLDER01

ZOOM0001 ZOOM0002

Se creará un nuevo proyecto para cada grabación. Se crean carpetas en la tarjeta SD para cada proyecto con nombre ZOOM0001-9999.

STEREO

FOLDER01

♪

ZOOM0001.WAV

♪

ZOOM0002.WAV

Nombre proyecto: ZOOM0002 Grabación fondo: No INPUTS 1/2: Mono

Ficheros stereo de señales grabadas de entradas L/R

♪

ZOOM0002_TrLR.WAV

ZOOM0002_Tr1.WAV

ZOOM0002_Tr2.WAV

ZOOM0002.hprj

Fichero stereo de señales grabadas de entradas L/R

Fichero stereo de señales grabadas de

♪

INPUTS 1/2

Fichero mono de señal grabada desde INPUT 1

Fichero mono de señal grabada desde INPUT 2

Fichero de ajuste de proyecto

FOLDER02

ZOOM0001.WAV

ZOOM0002_MN.WAV

Nombre proyecto: DualStereo Grabación fondo: Sí INPUTS 1/2: Stereo

ZOOM0003

ZOOM0003_TrLR.WAV

ZOOM0003_Tr12.WAV

ZOOM0003_TrLR_BU.WAV

DualStereo.hprj ZOOM0006.hprj

♪

ZOOM0001_BU.WAV

♪

Ficheros stereo de señales grabadas de entradas L/R

♪

Ficheros stereo de señales grabadas de enlazadas en stereo

♪

Fichero de fondo de entradas L/R

♪

El ajuste de nombre es el mismo que el nombre del proyecto

Fichero stereo de señales grabadas de entradas L/R

Fichero de fondo ZOOM0001.WAV

Fichero WAV stereo de mezcla mono de entradas de INPUTS 1/2

INPUTS 1/2

FOLDER03

Nombre proyecto: Grabación fondo: No Voice memo: Sí

ZOOM0004

♪

ZOOM0004_TrLR.WAV

♪

ZOOM0004_VM.MP3

140531-163015.hprj LongRecording.hprj

♪

140101-120000.MP3

♪

140101-120500.MP3

140531-163015

Ficheros stereo de señales grabadas de entradas L/R

Fichero de grabación de memoria vocal

Proyecto con el ajuste de nombre “DATE”

Fichero MP3 con el ajuste de nombre “DATE”

ZOOM0005

ZOOM0005_TrLR-0001.WAV

ZOOM0005_TrLR-0002.WAV

FOLDER04

Nombre proyecto: Grabación fondo: No Creado si grabación supera 2 GB

♪

ZOOM0001.WAV

♪

ZOOM0002.WAV

♪

ZOOM0003.WAV

FOLDER02 FOLDER10

LongRecording

Primer ﬁchero cuando la grabación supera los 2 GB

Segundo ﬁchero cuando la grabación supera los 2 GB

Primer ﬁchero cuando la grabación supera los 2 GB

Segundo ﬁchero cuando la grabación supera los 2 GB

Tercer ﬁchero cuando la grabación supera los 2 GB

Nombre proyecto: ZOOM006 Grabación fondo: No Grabación adicional

ZOOM0006

♪

ZOOM0006_TrLR.WAV

♪

ZOOM0006_Tr12-01.WAV

♪

ZOOM0006_ST001.WAV

Primer ﬁchero stereo grabado a pista L/R

Fichero stereo adicional grabado en pistas 1/2

Fichero stereo creado por remezcla

FOLDER10

Grabación

Estructura de carpetas y ﬁcheros del H5

Grabación

Selección de entradas y ajuste de niveles

Elija si quiere usar las entradas L/R y las Inputs 1/2. En el modo MULTI FILE, las entradas L/R serán grabadas como pistas L/R y las Inputs 1/2 como pistas 1 y 2.

1. Pulse los botones de las pistas que quiera grabar.

AVISO

Selección de entradas y ajuste de niveles

Los indicadores de las pistas elegidas se iluminarán en rojo y podrá monitorizar las señales de entrada de esas pistas a través de los auriculares y salidas de línea.

NOTA

En el modo STEREO FILE podrá elegir las entradas L/R

•

pulsando el botón de pista 1/2 pulsando el botón de pista En el modo STEREO FILE, las entradas L/R y las Inputs

•

1/2 son seleccionadas en parejas. No puede elegir solo una de cualquiera de esos pares.

o R y las entradas Inputs

o 2.

1,2

Cuando use el modo STEREO FILE, salte al paso 3.

2. En el modo MULTI FILE, para grabar las entradas

Inputs 1/2 como un ﬁchero stereo, pulse el botón de

pista

Para desactivar este enlace stereo, pulse de nuevo el

botón de pista 2 mientras mantiene pulsado

mientras mantiene pulsado

H5 Handy Recorder

Grabación

AVISO

Si ha conectado una cápsula de entrada de tipo combo a las entradas L/R podrá activar y desactivar el enlace stereo con estas pistas de la misma forma pulsando el botón de pista

mientras mantiene pulsado

NOTA

Cuando use el modo de grabación MULTI FILE

Son creados los siguientes ﬁcheros para cada entrada

•

elegida.

Pista grabada Entrada L/R Entrada 1 Entrada 2 Entrada

1/2

Nombre ﬁchero Descripción ZOOMnnnn_TrLR.WAV ZOOMnnnn_Tr1.WAV ZOOMnnnn_Tr2.WAV ZOOMnnnn_Tr12.WAV

Fichero stereo Fichero mono Fichero mono Fichero stereo

(ajuste stereo)

Nota:El“nnnn”delnombreeselnúmerodeproyecto

Todos los ﬁcheros creados durante la misma grabación

•

en el modo MULTI FILE son gestionados como un único proyecto.

Cuando use el modo de grabación STEREO FILE

Son creados los siguientes ﬁcheros para cada entrada

•

elegida.

ZOOMnnnn.WAV/ZOOMnnnn.MP3 (ﬁchero stereo)

Nota:El“nnnn”delnombreeselnúmerodechero

En el modo STEREO FILE, estos datos son gestionados

•

en unidades de ﬁcheros.

3. Gire de la entrada

elegida para ajustar el

nivel de entrada.

AVISO

Ajústelo hasta que el nivel de picos quede sobre −12 dB.

•

Si el sonido distorsiona incluso cuando reduzca el nivel

•

de entrada, pruebe a cambiar la posición de los micros y ajustar el nivel de salida de los dispositivos conectados. Puede usar la función COMP/LIMITER. (→ P. 94)

•

Puede eliminar los ruidos del viento y otras fuentes

•

durante la grabación. (→ P. 93)

Selección de entradas y ajuste de niveles

modo MULTI FILE

Grabación

1. Pulse .

Grabación

3 4

modo MULTI FILE

Esto pondrá en marcha la grabación.

modo STEREO FILE

2. Pulse para añadir una marca que podrá usar

como referencia durante la reproducción.

AVISO

Durante la reproducción puede pulsar saltar a puntos en los que haya añadido marcas.

NOTA

Solo puede añadir marcas a los ﬁcheros en formato WAV.

•

y para

3. Pulse para activar la pausa.

NOTA

Cuando active la pausa de grabación, será añadida una

•

marca en ese punto. Pulse

•

para continuar con la grabación.

4. Pulse para detener la grabación.

NOTA

En el modo MULTI FILE, puede añadir un máximo de

•

99 marcas a cada proyecto. En el modo STEREO FILE, puede añadir un máximo de 99 marcas a cada ﬁchero. Si durante la grabación el tamaño del ﬁchero

•

sobrepasa los 2 GB en el modo MULTI FILE, será creado automáticamente un nuevo ﬁchero en el mismo proyecto y la grabación continuará sin pausas. Cuando ocurra esto, será añadido un número al ﬁnal de cada

unodelosnombresdechero:“-0001”paraelprimer

ﬁchero, “-0002” para el segundo, etc. Si durante la grabación el tamaño del ﬁchero sobrepasa

•

los 2 GB en el modo STEREO FILE, será creado automáticamente un nuevo ﬁchero en la misma carpeta y la grabación continuará sin pausas.

H5 Handy Recorder

Grabación

Selección del destino de los proyectos/ﬁcheros

Elija una de las diez carpetas posibles como ubicación para el almacenamiento de los proyectos grabados (en el modo MULTI FILE) y de los ﬁcheros (en el modo STEREO FILE).

1. Pulse .

2. Use para elegir “FOLDER" y pulse .

Selección del destino de los proyectos/ﬁcheros

modo MULTI FILE

3. Use para elegir la

carpeta en la que quiera

almacenar los nuevos

datos y pulse

modo STEREO FILE

H5 Handy Recorder

Grabación automática

La grabación puede ser iniciada y detenida de forma automática en respuesta al nivel de entrada.

1. Pulse .

4. Use para elegir

“ON/OFF" y pulse .

2. Use para elegir “REC" y pulse .

5. Use para elegir

modo MULTI FILE

modo STEREO FILE

“ON" y pulse .

3. Use para elegir

“AUTO REC" y

pulse

NOTA

Puede modiﬁcar otros ajustes de la función de grabación automática. (→ P. 90)

Grabación

Grabación automática

SIGUE

Grabación

Grabación automática (continuación)

6. Vuelva a la página inicial.

Aparecerá una línea de puntos en el nivel de inicio de la

grabación automática.

Grabación automática

AVISO

Cuando la entrada sobrepase el nivel ajustado (aparece en los medidores de nivel), la grabación comenzará de forma automática. También puede ajustar la grabación para que se detenga la grabación automáticamente cuando la entrada pase por debajo de un determinado nivel. (→ P. 91)

8. Pulse para salir del modo de espera

7. Pulse .

Se activará la espera de grabación.

modo MULTI FILE

modo STEREO FILE

o detener la grabación.

modo MULTI FILE

NOTA

No puede usar esto junto con las funciones PRE REC, METRONOME y PRE COUNT. Cuando active la función AUTO REC, esas otras funciones quedarán desactivadas.

modo STEREO FILE

H5 Handy Recorder

Pre-grabación

Ajustando la grabadora para que capture constantemente la señal de entrada podrá iniciar la grabación dos segundos antes de pulsar el botón . Esto resulta útil, por ejemplo, para registrar una interpretación que comience de improviso.

1. Pulse .

4. Use para elegir

“ON" y pulse .

2. Use para elegir “REC" y pulse .

NOTA

No puede usar esta función junto con las funciones AUTO REC, METRONOME y PRE COUNT. Si cualquiera de esas

modo MULTI FILE

modo STEREO FILE

funciones está activa, PRE REC estará desactivada.

3. Use para elegir

“PRE REC" y pulse

Grabación

Pre-grabación

Grabación



 

     

Claqueta previa a la grabación

Puede conﬁgurar una claqueta que será reproducida antes de que comience la grabación.

1. Pulse .

2. Use para elegir

Claqueta previa a la grabación

“TOOL" y

pulse

3. Use para elegir

“METRONOME" y pulse

4. Use para elegir

“PRE COUNT" y

pulse

5. Use para elegir

el número de partes y

pulse

NOTA

No puede usar esto a la vez con la función AUTO REC. Si

•

AUTO REC está activa, PRE COUNT no lo estará. Tampoco puede usar esto a la vez con la función PRE

•

REC. Puede ajustar la claqueta a un valor entre 1–8 o

•

SPECIAL. Si la ajusta a SPECIAL, la claqueta usará el siguiente patrón.

H5 Handy Recorder

Ajuste del nivel del micro lateral

solo micro MS

Cuando esté usando una cápsula de entrada que permita el ajuste del nivel del micro lateral (amplitud stereo), como en una cápsula MS, podrá ajustar dicho nivel antes de la grabación.

1. Use para ajustar el nivel del micro lateral

Modo RAW

Amplio

El icono cambia con el valor

Estrecho

NOTA

Ajústelo a, −24 a +6 dB, o al modo MS-RAW.

•

Cuando grabe en el modo RAW, durante la reproducción

•

mueva lateral.

No obstante, este formato es distinto a un ﬁchero stereo

•

ordinario, por lo que deberá usar un decodiﬁcador MS ZOOM u otro programa de software que pueda convertirlo en un ﬁchero stereo normal para que pueda usarlo con otros aparatos. Solo puede elegir el modo MS-RAW cuando esté usando el

•

formato WAV para la grabación.

arriba y abajo para ajustar el nivel del micro

Grabación

Ajuste del nivel del micro lateral

Grabación

Grabación de fondo

Cuando use la entrada L/R, además de la grabación al nivel de entrada ﬁjado, esta unidad también puede grabar un ﬁchero independiente a un nivel de 12 dB inferior. Esta grabación de fondo o de respaldo puede ser usada, por ejemplo, si el nivel de grabación estaba ajustado demasiado alto y producía distorsión.

(solo con 44.1/48kHz WAV)

solo entrada L/R

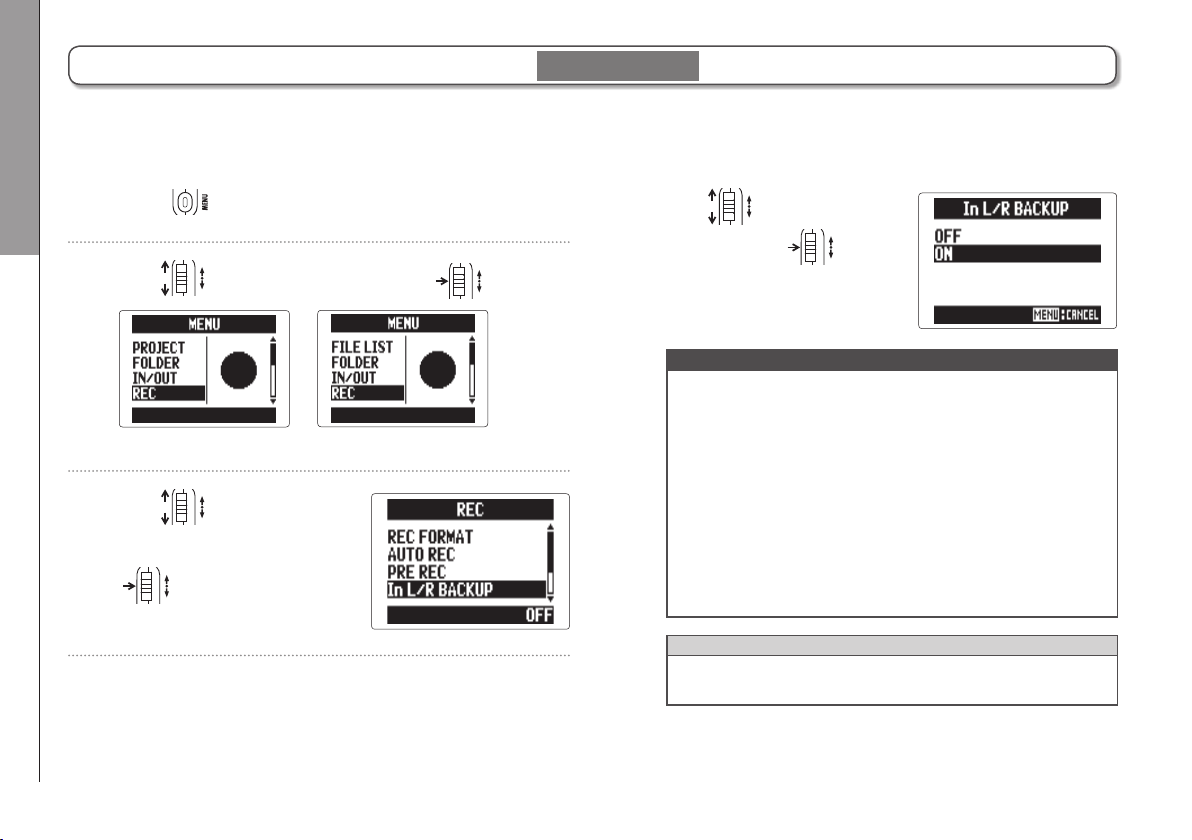

1. Pulse .

Grabación de fondo

2. Use para elegir “REC" y pulse .

modo MULTI FILE

modo STEREO FILE

3. Use para elegir

“In L/R BACKUP" y pulse

4. Use para elegir

“ON" y pulse .

NOTA

Si el nombre del ﬁchero original era, por ejemplo,

•

“ZOOM0001_TrLR.wav”, el nombre del ﬁchero de fondo será “ZOOM0001_TrLR_BU.wav”. No podrá grabar ﬁcheros de fondo si no ha elegido la

•

entrada L/R. Los ajustes LO CUT y COMP/LIMITER no afectarán a la

•

grabación de fondo. Para reproducir un ﬁchero de grabación de fondo, elija y

•

reproduzca el ﬁchero al ﬁnal de cuyo nombre aparezca "_BU". (Para el modo MULTI FILE, vea el paso 12 → P.

35. Para el modo STEREO FILE, vea→ P. 40.)

AVISO

El uso de la grabación de fondo aumentará la cantidad de espacio usado de la tarjeta SD.

H5 Handy Recorder

Sobregrabación

Con esta función puede añadir grabaciones a un proyecto ya grabado.

(solo con 44.1/48kHz WAV)

1. Pulse .

solo modo MULTI FILE

4. Use para elegir

2. Use para elegir

“PROJECT" y

pulse

5. Use para elegir

3. Use para elegir

el proyecto que quiera

sobregrabar y

pulse

AVISO

Solo puede sobregrabar grabaciones de proyectos creados usando el modo MULTI FILE.

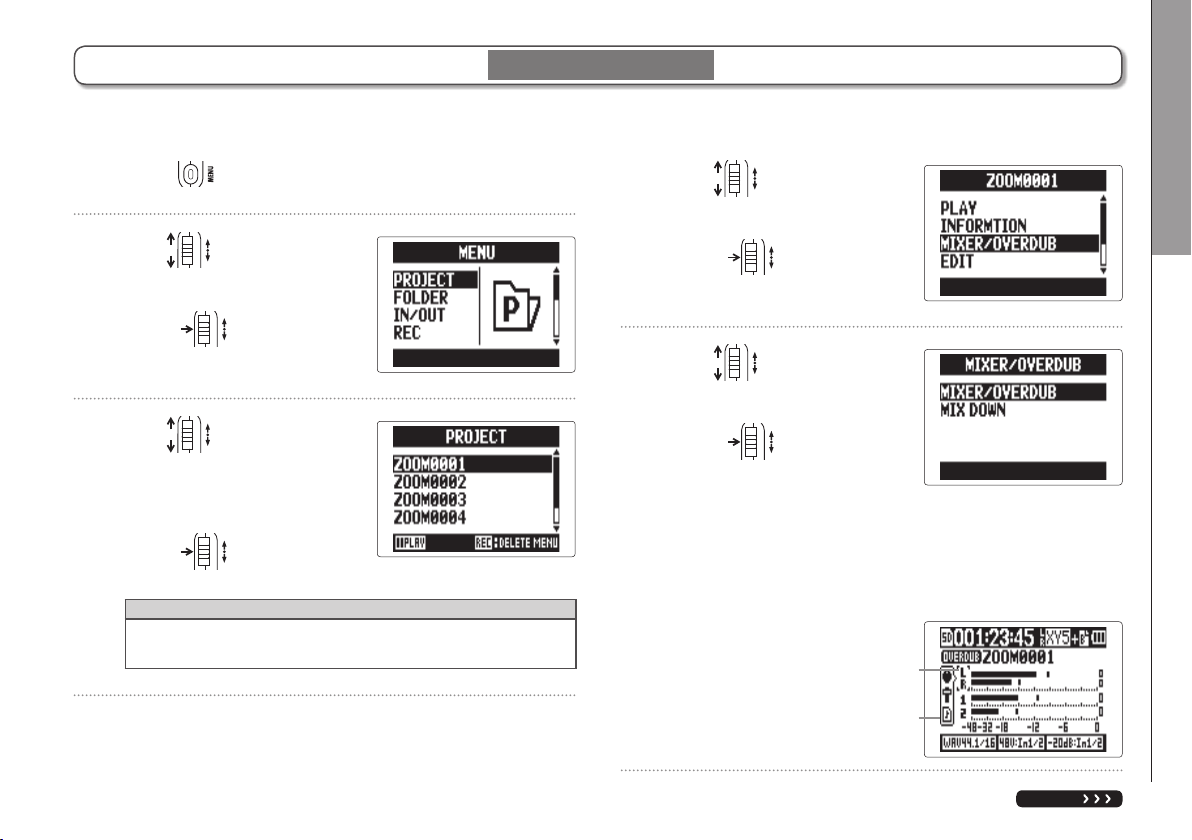

“MIXER/OVERDUB" y

pulse

“MIXER/OVERDUB" y

pulse

Los indicadores de los botones de pista se iluminarán

en verde para las pistas ya grabadas y estarán apagados

para las pistas sin grabar.

(pista elegida)

Indica valores

Cursor

editados

Grabación

Sobregrabación

SIGUE

Grabación

Sobregrabación

solo modo MULTI FILE

(continuación)

6. Pulse en la pista que quiera sobregrabar el botón de

pista hasta que el indicador se ilumine en rojo.

Podrá monitorizar la señal de entrada de la pista a ser

Sobregrabación

sobregrabada.

AVISO

También puede cambiar el ajuste de enlace stereo de la entrada 1/2. (→ P. 22)

7. Gire para ajustar el nivel de entrada.

Para reproducir una pista ya grabada mientras está

realizando una sobregrabación, pulse el botón de esa

pista para que su indicador se ilumine en verde.

AVISO

Losindicadorescambianenesteorden:rojo→ verde →

•

apagado. En este estado, si pulsa

•

de las pistas elegidas que están siendo reproducidas junto con la señal de entrada de la pista elegida en el paso 6. Esto resulta muy útil para ensayos y veriﬁcaciones del nivel de entrada. También puede ajustar el volumen y panorama de las

•

pistas que están siendo reproducidas.

podrá monitorizar el sonido

9. Pulse .

La sobregrabación de la pista elegida en el paso 6

empezará.

NOTA

No puede usar las funciones AUTO REC y PRE REC con

•

la sobregrabación. Cuando use la pantalla MIXER/OVERDUB, los ajustes

•

PLAYBACK SPEED y KEY CONTROL del proyecto estarán desactivados.

AVISO

Incluso aunque la pista sobregrabada ya tenga un ﬁchero grabado, el ﬁchero original no será sustituido. Será creado un nuevo ﬁchero que podrá ser asignado a cualquier pista. El nombre del nuevo ﬁchero grabado será el nombre de la pista con un número de toma de dos dígitos al ﬁnal, como por ejemplo "ZOOM0001_TrLR-01. WAV". Una vez que haya realizado la grabación podrá asignar cualquiera de los ﬁcheros a cualquiera de las pistas.

Carpeta de proyecto

ZOOM0002_TrLR.WAV

ZOOM0002_Tr1.WAV

ZOOM0002_Tr2.WAV

21RL

Carpeta de proyecto

ZOOM0002_TrLR.WAV

. Pulse para detener el proceso.

ZOOM0002_Tr1.WAV

ZOOM0002_Tr1-01.WAV

ZOOM0002_Tr2.WAV

Fichero añadido al proyecto

Sobregrab. usando pista 1

H5 Handy Recorder

. Para comprobar la grabación, pulse .

Al hacer esto será reproducido el audio de las pistas

cuyos indicadores estén iluminados en verde.

AVISO

Use la función MIX DOWN para combinar las sobregrabaciones en un ﬁchero stereo. (→ P. 54)

12. Para cambiar la pista a

la que está asignado el

ﬁchero de grabación, use

para elegir la pista

y pulse .

Grabación

Sobregrabación

La pista que eligió en el paso 6 dejará de estar activa para

la grabación y su piloto se iluminará en verde.

SIGUE

Grabación

Sobregrabación

13. Use para elegir

FILE y pulse .

solo modo MULTI FILE

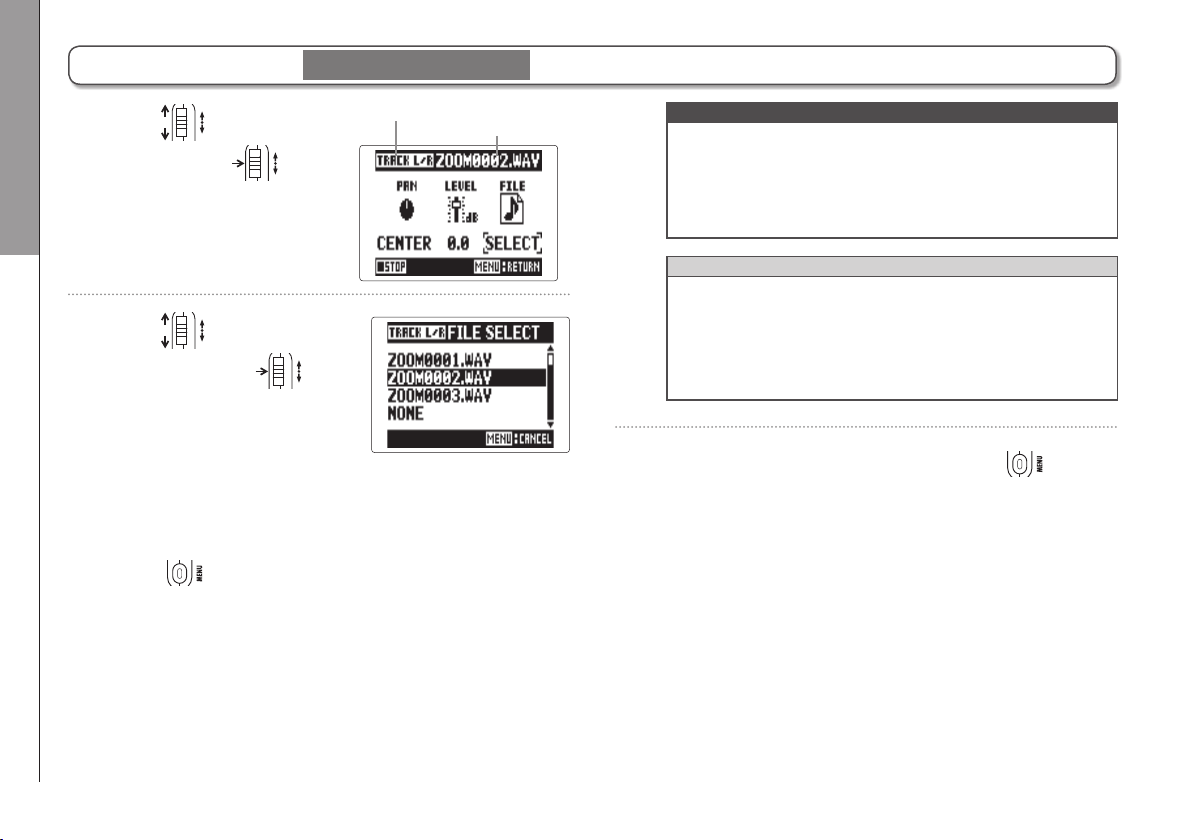

Nombre de pista

Nombre de ﬁchero

asignado

(continuación)

NOTA

Si la pista elegida es stereo, solo podrá asignarle un

•

ﬁchero stereo. Si es mono, solo podrá asignar a dicha pista un ﬁchero mono. Los ﬁcheros grabados en el modo MS RAW no pueden

•

ser asignados a las pistas 1/2.

Sobregrabación

14. Use para elegir el

ﬁchero y pulse .

Desde la misma carpeta de proyecto, elija el ﬁchero WAV

que quiera asignar a la pista.

Pulse

si quiere cancelar la asignación del ﬁchero.

AVISO

Si elige "NONE" también podrá eliminar un ﬁchero

•

asignado de una pista. Si elige y reproduce un ﬁchero remezclado mientras

•

sobregraba nuevas pistas podrá ir creando estratos o capas de grabación de forma repetida. (→ P. 54)

. Para ﬁnalizar la sobregrabación, pulse .

Tras añadir una grabación, los ﬁcheros audio asignados a

las pistas serán usados durante la reproducción y edición

del proyecto.

H5 Handy Recorder

Grabación

Sobregrabación

Reproducción

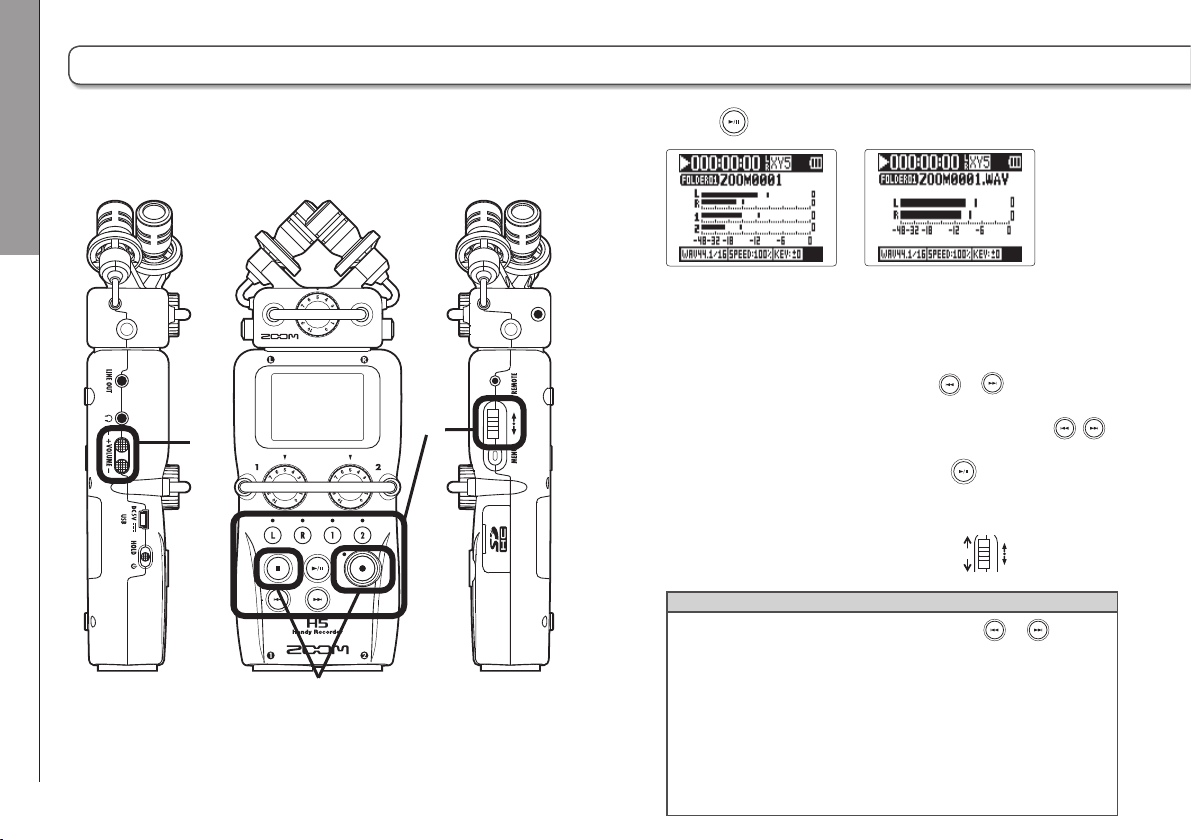

Reproducción básica

1. Pulse .

Reproducción básica

modo MULTI FILE

■ Controles durante la reproducción

Elegir proyecto/ﬁchero de reproducción

omoveraunamarca: Use y

Avancerápido/rebobinado: Mantengapulsado /

Pausa/continuación:  Pulse

Cambiodeniveldemicrolateral:

(solo modo MS-RAW) Mueva arriba/abajo

AVISO

Cuanto más tiempo mantenga pulsado

•

rápido será el avance rápido o rebobinado. En el modo MULTI FILE, puede pulsar los botones de

•

pista durante la reproducción para activarlas (piloto en verde) y anularlas (apagado). Si hay un problema con el ﬁchero/proyecto elegido,

•

aparecerá en pantalla "Invalid Project!" o "Invalid File!". Si no hay ningún ﬁchero/proyecto que pueda ser

•

reproducido, aparecerá "No Project!" o "No File!".

modo STEREO FILE

o , más

H5 Handy Recorder

Reproducción

■ Adición de una marca durante la reproducción

Pulse

en el que quiera añadir la

marca.

AVISO

Puede añadir un máximo de 99 marcas.

NOTA

Solo puede añadir marcas a ﬁcheros en formato WAV.

•

■ Ajuste del volumen durante la reproducción

Pulse

AVISO

Puede ajustar de forma independiente el volumen del altavoz y de los auriculares. El ajuste puede estar entre los valores 0–100.

en el punto

Altavoz

Auriculares

2. Para volver a la pantalla inicial, pulse o .

modo MULTI FILE

modo STEREO FILE

Reproducción básica

Reproducción

Selección del proyecto/ﬁchero a reproducir del listado

1. Pulse .

2. Use para elegir “PROJECT"/"FILE LIST" y

pulse .

Selección del proyecto/ﬁchero a reproducir del listado

modo MULTI FILE

modo STEREO FILE

3. Use para elegir el ﬁchero/proyecto a ser

reproducido y pulse .

modo MULTI FILE

AVISO

También puede pulsar ﬁchero/proyecto elegido.

modo STEREO FILE

para iniciar la reproducción del

4. Use para elegir “PLAY" y pulse .

modo MULTI FILE

El proyecto elegido comenzará a ser reproducido.

NOTA

Una vez que haya terminado la reproducción, es posible que el ﬁchero siga siendo reproducido, dependiendo del modo de reproducción activo. (→ P. 41)

modo STEREO FILE

H5 Handy Recorder

Cambio del modo de reproducción

Puede ajustar el modo de reproducción.

1. Pulse .

2. Use para elegir

“PLAY" y pulse .

3. Use para elegir

“PLAY MODE" y

pulse

4. Use para elegir el

modo de reproducción y

pulse

NOTA

PLAYONE: Reproduce solo el proyecto/ﬁchero

PLAYALL: Reproduce todos los ﬁcheros/proyectos,

REPEATONE: Reproduce de forma repetida el proyecto/

REPEATALL: Reproduce de forma repetida todos los

elegido.

desde el elegido hasta el último.

ﬁchero elegido.

proyectos/ﬁcheros de la carpeta activa.

Reproducción

Cambio del modo de reproducción

Reproducción

Cambio del tono (clave) de reproducción

Puede modiﬁcar el tono con la misma velocidad de reproducción.

1. Pulse .

2. Use para elegir “PROJECT/FILE LIST",

Cambio del tono (clave) de reproducción

y pulse

modo MULTI FILE

modo STEREO FILE

3. Use para elegir el proyecto/ﬁchero a ajustar,

y pulse

modo MULTI FILE

modo STEREO FILE

4. Use para elegir “OPTION" y pulse .

modo MULTI FILE

modo STEREO FILE

5. Use para elegir “KEY CONTROL",

y pulse

modo MULTI FILE

NOTA

En el modo MULTI FILE, el cambio de tono afectará a todo el proyecto y no podrá ajustarlo para cada pista de forma independiente.

modo STEREO FILE

6. Use para ajustar el tono de reproducción y

Reproducción

Pausa

pulse .

La reproducción se realizará con el nuevo tono

modiﬁcado. Puede modiﬁcar el tono incluso durante la

reproducción.

NOTA

Puede ajustar este tono entre ♭6 y ♯6.

•

En el modo MULTI FILE, el valor modiﬁcado será

•

almacenado de forma independiente para cada proyecto. En el modo STEREO FILE, el valor modiﬁcado será

•

almacenado para todo el modo. En la pantalla MIXER/OVERDUB, esta opción KEY

•

CONTROL está desactivada.

H5 Handy Recorder

Reproducción

Cambio del tono (clave) de reproducción

Reproducción

Cambio de la velocidad de reproducción

Puede ajustar la velocidad de reproducción en un rango de 50% a 150% con respecto a la velocidad normal.

1. Pulse .

2. Use para elegir “PROJECT/FILE LIST",

Cambio de la velocidad de reproducción

y pulse

modo MULTI FILE

modo STEREO FILE

3. Use para elegir el proyecto/ﬁchero a ajustar

y pulse

modo MULTI FILE

modo STEREO FILE

4. Use para elegir “OPTION" y pulse .

modo MULTI FILE

modo STEREO FILE

5. Use para elegir “PLAYBACK SPEED",

y pulse

modo MULTI FILE

modo STEREO FILE

6. Use para ajustar la velocidad de reproducción

Reproducción

Pausa

H5 Handy Recorder

Reproducción

y pulse

La reproducción se realizará a la velocidad elegida. Puede

modiﬁcar esto incluso durante la reproducción.

NOTA

Puede modiﬁcar la velocidad entre un 50% y 150% con

•

respecto a la velocidad normal. En el modo MULTI FILE, el valor modiﬁcado será

•

almacenado de forma independiente para cada proyecto. En el modo STEREO FILE, el valor modiﬁcado será

•

almacenado para todo el modo. En la pantalla MIXER/OVERDUB, esta función PLAYBACK

•

SPEED está desactivada.

Cambio de la velocidad de reproducción

Reproducción

Tiempo punto ﬁnal

Tiempo punto inicial

Pausa

Reproducción

Punto inicial (elegido)

Punto ﬁnal

Repetición de un intervalo ﬁjado (repetición AB)

Puede repetir la reproducción entre dos puntos determinados.

1. Pulse .

2. Use para elegir

Repetición de un intervalo ﬁjado (repetición AB)

3. Use para elegir “AB

“PLAY" y pulse .

REPEAT" y pulse .

4. Use para elegir el icono del punto A.

5. Use y para

localizar el punto inicial

para la reproducción

repetida.

También puede pulsar

para realizar una

búsqueda mientras

reproduce los datos.

H5 Handy Recorder

Reproducción

6. Use para elegir

el icono del punto B.

Después, ajuste el punto

ﬁnal para la reproducción

repetida.

7. Pulse .

modo MULTI FILE

Aparecerá la pantalla de reproducción y comenzará la

reproducción repetida entre los dos puntos ﬁjados.

modo STEREO FILE

NOTA

Para ﬁnalizar esta reproducción repetida A-B haga una de estas acciones durante la reproducción repetida.

Pulse

•

Pulse

•

o para elegir un proyecto/ﬁchero diferente.

o para detener la reproducción.

Repetición de un intervalo ﬁjado (repetición AB)

Reproducción

Mezcla de proyectos

Puede ajustar el volumen y panorama de cada pista de reproducción.

solo modo MULTI FILE

1. Pulse .

2. Use para elegir

Mezcla de proyectos

“PROJECT" y

pulse

3. Use para elegir el

proyecto a mezclar y

pulse

4. Use para elegir

“MIXER/OVERDUB" y

pulse

5. Use para elegir

“MIXER/OVERDUB" y

pulse

6. Use para elegir la pista a ajustar

y pulse

Pistas

elegidas

H5 Handy Recorder

Reproducción

7. Cambie los parámetros

como más le interese.

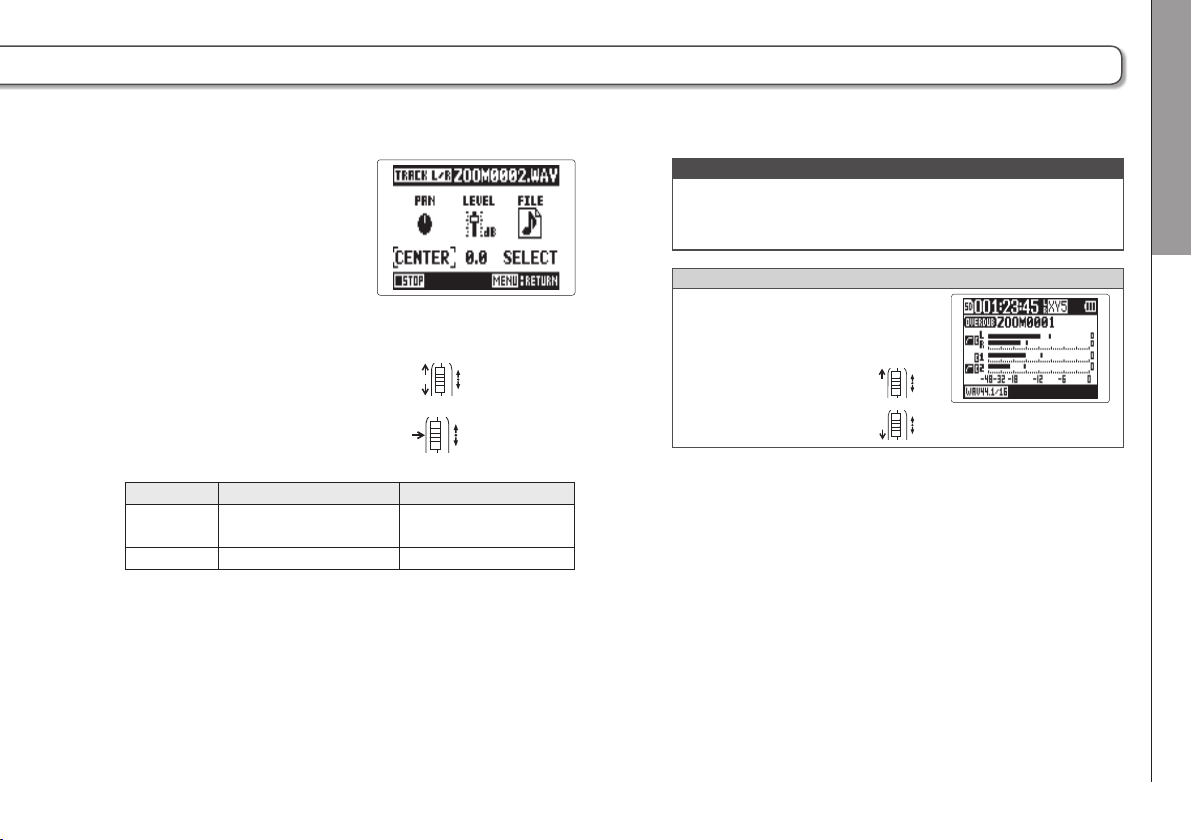

■ Controles de mezcla

Movercursor/cambiarvalor: Mueva arriba/bajo

Elegirparámetrosacambiar: Pulse

Parámetro Rango de ajuste Explicación

PAN L100 – CENTER – R100

LEVEL Mute, −48.0 – +12dB Ajusta el volumen

Posición izquierdaderecha del sonido

NOTA

Los ajustes de mezcla son almacenados con cada proyecto de forma independiente y se aplican durante la reproducción.

AVISO

Haga lo siguiente para veriﬁcar los ajustes LO CUT, COMP/ LIMITER y MS STEREO MATRIX.

Pista L o L/R elegida

Pista 2 o 1/2 elegida

………………

Mezcla de proyectos

Verificación/edición de proyectos/ficheros

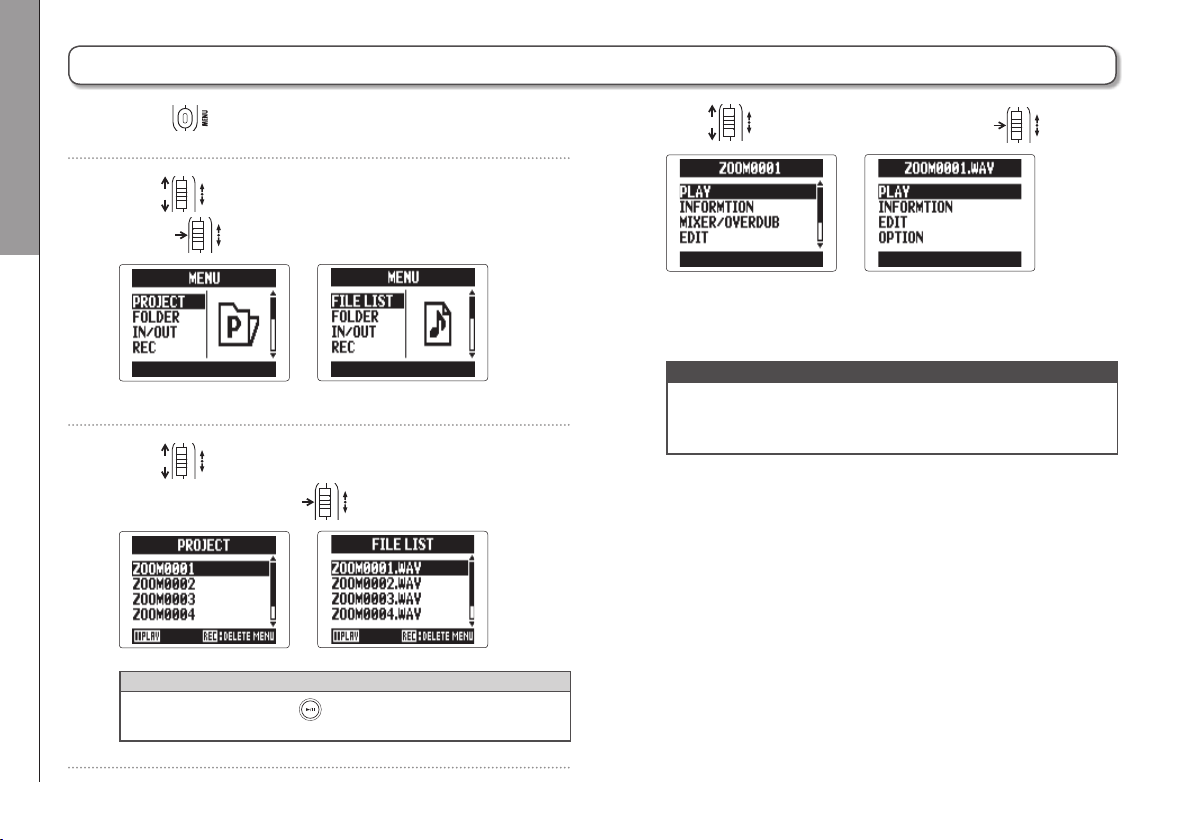

Veriﬁcación de la información del proyecto/ﬁchero

Puede veriﬁcar distintos tipos de información relativa al proyecto elegido.

1. Pulse .

2. Use para elegir “PROJECT/FILE LIST"

Veriﬁcación de la información del proyecto/ﬁchero

y pulse

modo MULTI FILE

modo STEREO FILE

3. Use para elegir el proyecto/ﬁchero a

comprobar y pulse .

modo MULTI FILE

modo STEREO FILE

4. Use para elegir “INFORMATION"

y pulse

modo MULTI FILE

Aparecerá la información del proyecto.

Use para desplazarse y ver información oculta.

Elemento Explicación NAME Nombre de proyecto (solo modo MULTI FILE) PATH Ubicación de almacenamiento del proyecto/ﬁchero

DATE

FORMAT Formato de grabación SIZE Tamaño total del proyecto/ﬁchero

TIME

MS MIC

FILES Información acerca de pistas/ﬁcheros

Fecha y hora de creación del proyecto/ﬁchero (A/M/

DH:M:S)

Longituddelproyecto/chero(HHH:MM:SS) (Elmáximoes999:59:59)

Nivel micro lateral MS o "RAW" "—" cuando no esté usando una cápsula MS

modo STEREO FILE

H5 Handy Recorder

Verificación/edición de proyectos/ficheros

Veriﬁcación de las marcas de pista

solo formato WAV

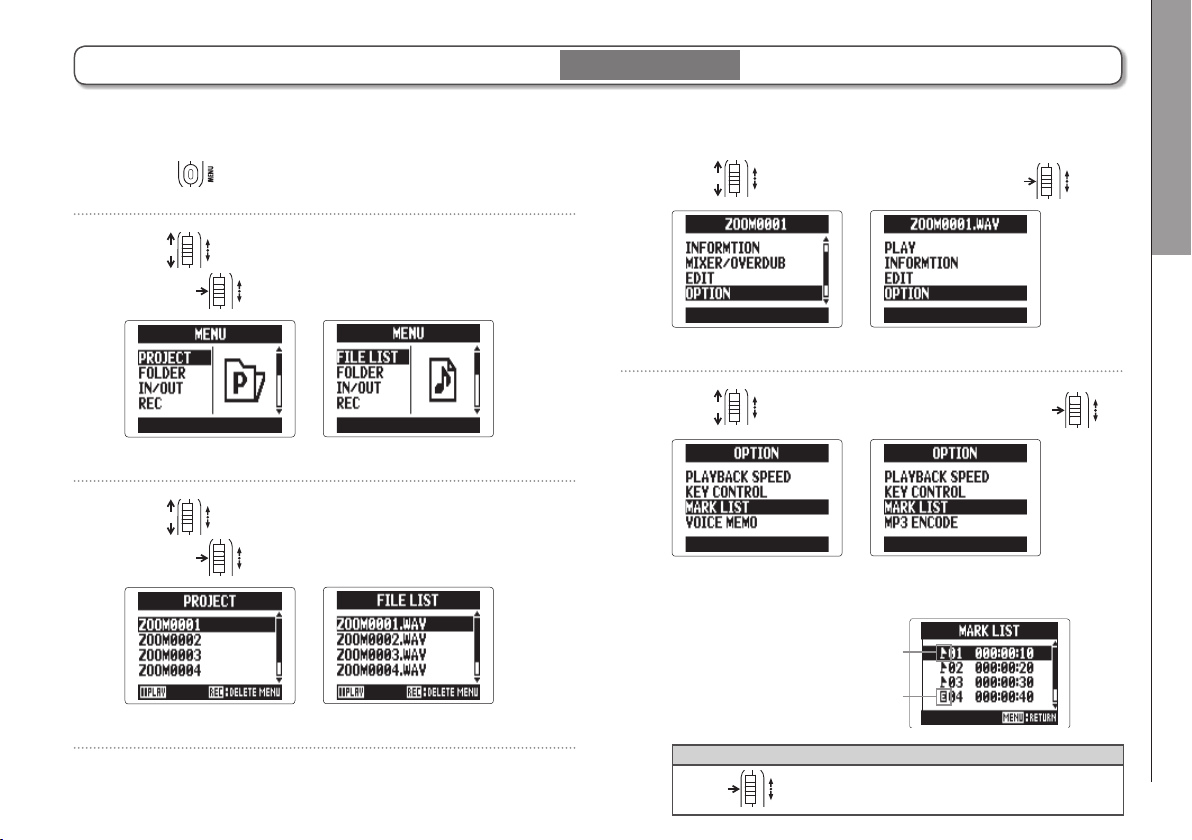

Puede acceder a un listado de todas las marcas existentes en el proyecto/ﬁchero grabado.

1. Pulse .

4. Use para elegir “OPTION" y pulse .

2. Use para elegir “PROJECT/FILE LIST"

y pulse

modo MULTI FILE

5. Use para elegir “MARK LIST" y pulse .

modo MULTI FILE

modo STEREO FILE

3. Use para elegir el proyecto/ﬁchero a veriﬁcar

y pulse

modo MULTI FILE

Aparecerá el listado MARK LIST.

modo STEREO FILE

Veriﬁcación de las marcas de pista

modo MULTI FILE

modo STEREO FILE

AVISO

Pulse

Marca añadida por

el usuario

Marca de error (E) añadida por salto de sonido durante la grabación

para iniciar la reproducción desde la marca.

Verificación/edición de proyectos/ficheros

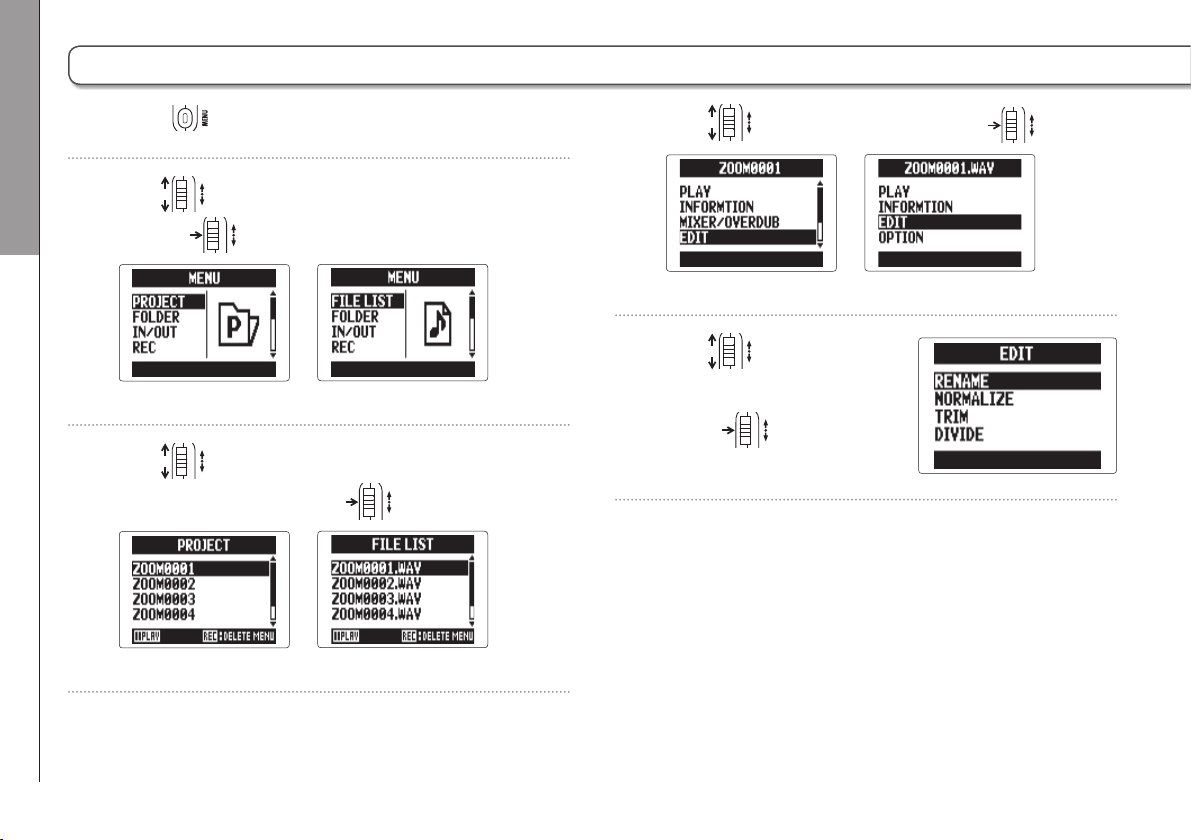

Cambio de nombre de proyecto/ﬁchero

1. Pulse .

2. Use para elegir “PROJECT/FILE LIST"

y pulse

Cambio de nombre de proyecto/ﬁchero

modo MULTI FILE

modo STEREO FILE

3. Use para elegir el nombre del proyecto/

ﬁchero a cambiar y pulse .

modo MULTI FILE

modo STEREO FILE

4. Use para elegir “EDIT" y pulse .

modo MULTI FILE

modo STEREO FILE

5. Use para elegir

“RENAME" y

pulse

6. Modiﬁque el nombre.

■ Controles para el cambio de nombre

Movercursor/cambiarcarácter:Mueva arriba/abajo

Elegircarácter/conrmarcambio:Pulse

NOTA

Puede usar los siguientes caracteres en los nombres de

•

los proyectos/ﬁcheros.

(ESPACIO) !#$% &'()+,-0123456789;=@ ABCDEFGHIJKLMNOPQRSTUVWXYZ[]^_`abcdefghijklmnopqrstuvwxyz{ }~

Un nombre de proyecto/ﬁchero no puede estar formado

•

solo por espacios. En el modo MULTI FILE no podrá modiﬁcar los nombres

•

de los ﬁcheros.

Verificación/edición de proyectos/ficheros

H5 Handy Recorder

Cambio de nombre de proyecto/ﬁchero

7. Pulse .

Verificación/edición de proyectos/ficheros

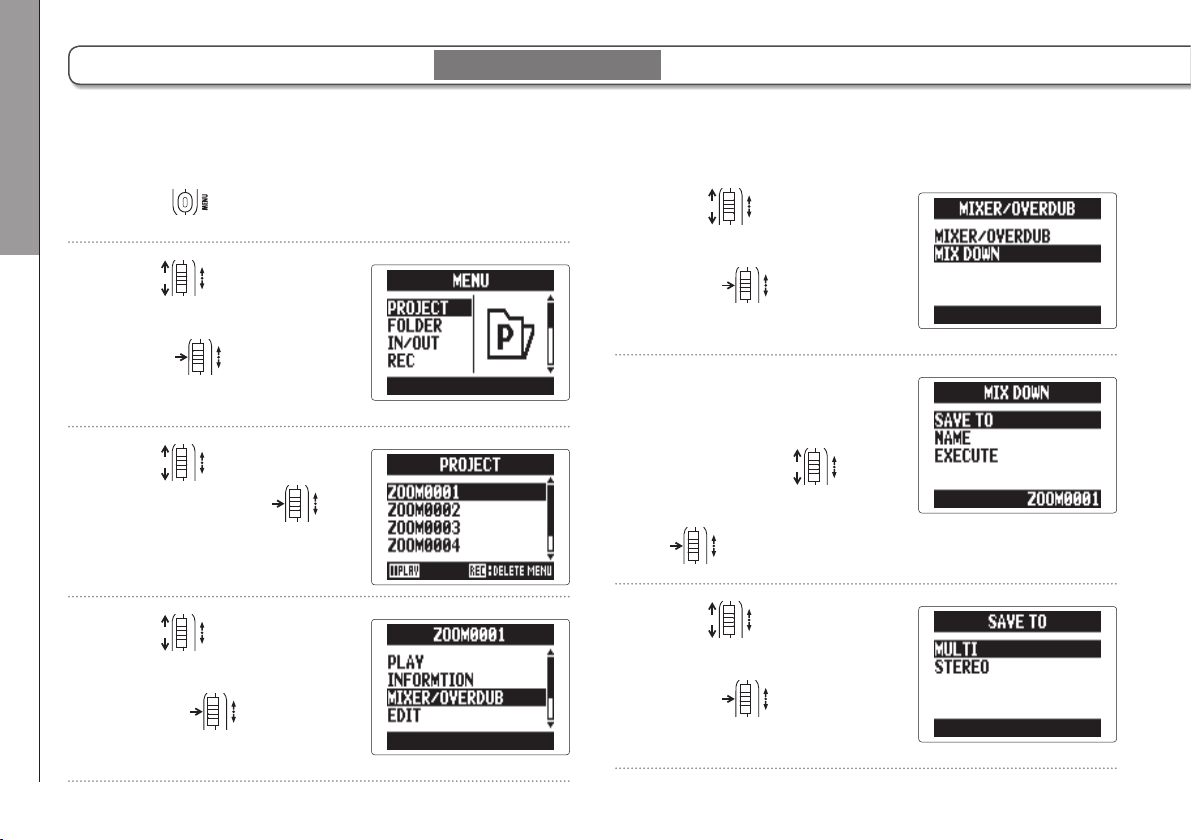

Remezcla de un proyecto

Puede remezclar un proyecto que haya sido grabado usando el modo MULTI FILE en un ﬁchero WAV stereo.

1. Pulse .

Remezcla de un proyecto

2. Use para elegir

“PROJECT" y

pulse

solo modo MULTI FILE

5. Use para elegir

“MIX DOWN" y

pulse

6. Para cambiar la

ubicación del ﬁchero de

3. Use para elegir un

proyecto y pulse .

4. Use para elegir

“MIXER/OVERDUB",

y pulse

remezcla, use

elegir “SAVE TO" y pulse

para

7. Use para elegir

donde almacenarlo y

pulse

H5 Handy Recorder

Verificación/edición de proyectos/ficheros

8. Use para elegir el proyecto/carpeta en la que

será almacenado y pulse .

modo MULTI FILE

modo STEREO FILE

9. Si quiere cambiar el

nombre del ﬁchero, use

para elegir “NAME"

y pulse .

AVISO

Vea el paso 6 de "Cambio de nombre de proyecto/ﬁchero" (→ P. 52) para saber cómo cambiar el nombre de un ﬁchero.

10. Use para elegir

“EXECUTE" y pulse

Esto iniciará el proceso de remezcla.

NOTA

Los ajustes de volumen y panorama (→ P. 49) que hizo

•

a través de MIXER/OVERDUB (→ P. 48) afectarán al sonido de la remezcla. El ﬁchero creado tendrá la misma frecuencia de

•

muestreo y frecuencia de bits que el proyecto origen de la remezcla.

Remezcla de un proyecto

Verificación/edición de proyectos/ficheros

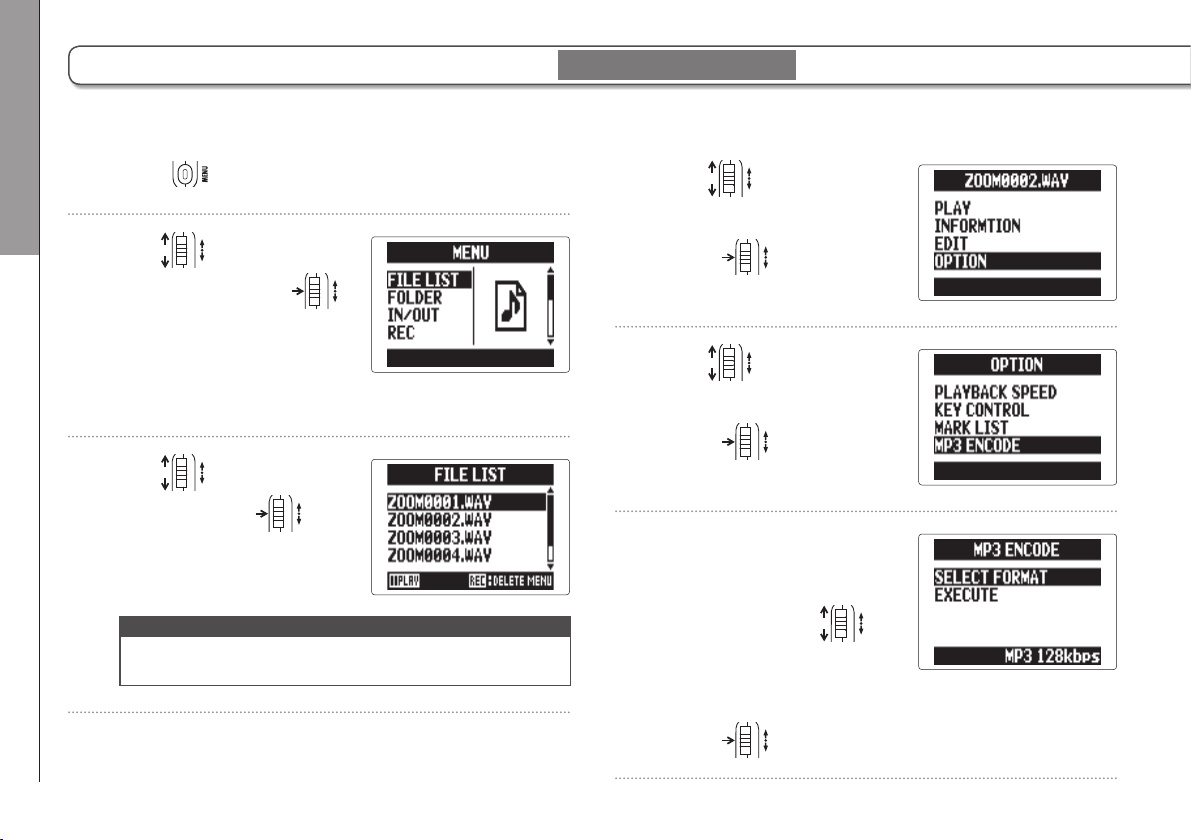

Conversión de ﬁcheros WAV a MP3

Los ﬁcheros WAV del modo STEREO FILE pueden ser convertidos a (codiﬁcados a) ﬁcheros MP3.

1. Pulse .

2. Use para elegir

Conversión de ﬁcheros WAV a MP3

“FILE LIST" y pulse

solo modo STEREO FILE

4. Use para elegir

“OPTION" y

pulse

5. Use para elegir

“MP3 ENCODE" y

pulse

3. Use para elegir un

ﬁchero y pulse .

6. Para cambiar el

formato usado para la

NOTA

Los ﬁcheros grabados usando el modo MS-RAW no pueden ser convertidos (codiﬁcados).

codiﬁcación, use

para elegir “SELECT

FORMAT" y

pulse

7. Use para elegir el

formato y pulse .

8. Use para elegir

“EXECUTE" y

Verificación/edición de proyectos/ficheros

H5 Handy Recorder

Conversión de ﬁcheros WAV a MP3

pulse

La codiﬁcación comenzará

entonces.

NOTA

Si no hay suﬁciente espacio libre en la tarjeta SD,

•

volverá a aparecer la pantalla del paso 6. El nuevo ﬁchero codiﬁcado será creado en la misma

•

carpeta. Si el nombre del ﬁchero resultante fuese a ser el mismo

•

que el de uno existente, aparecerá la pantalla de cambio de nombre de ﬁchero. Cambie el nombre antes del proceso de codiﬁcación.

Verificación/edición de proyectos/ficheros

Normalización

Si el volumen de un proyecto grabado usando el formato WAV es demasiado bajo, podrá aumentar el nivel global del ﬁchero.

1. Pulse .

2. Use para elegir “PROJECT/FILE LIST"

Normalización

y pulse

solo formato WAV

4. Use para elegir “EDIT" y pulse .

modo MULTI FILE

modo STEREO FILE

5. Use para elegir

modo MULTI FILE

modo STEREO FILE

“NORMALIZE" y

pulse

3. Use para elegir el proyecto/ﬁchero a

normalizar y pulse .

En el modo STEREO FILE, salte al paso 7.

modo MULTI FILE

modo STEREO FILE

H5 Handy Recorder

Verificación/edición de proyectos/ficheros

6. Use para elegir

la pista a normalizar y

pulse

NOTA

No puede elegir una pista que no contenga ningún

•

ﬁchero grabado. Si elige “All”, serán normalizadas todas las pistas que

•

contengan ﬁcheros. Esta normalización maximizará el nivel de cada uno de los ﬁcheros individuales. Si hay varias grabaciones, incluyendo sobregrabaciones,

•

será normalizado el ﬁchero activo en ese momento para la pista.

7. Use para elegir “YES" y pulse .

modo MULTI FILE

NOTA

Después de la normalización, el nivel de todo el ﬁchero aumentará en la misma cantidad para que el nivel de picos sera 0 dBFS.

modo STEREO FILE

Normalización

Verificación/edición de proyectos/ficheros

División de proyectos/ﬁcheros

Puede dividir un proyecto/ﬁchero en dos en cualquier punto.

1. Pulse .

2. Use para elegir “PROJECT/FILE LIST"

División de proyectos/ﬁcheros

y pulse

modo MULTI FILE

modo STEREO FILE

3. Use para elegir el proyecto/ﬁchero a dividir

y pulse

modo MULTI FILE

modo STEREO FILE

4. Use para elegir “EDIT" y pulse .

modo MULTI FILE

modo STEREO FILE

5. Use para elegir

“DIVIDE" y

pulse

H5 Handy Recorder

Verificación/edición de proyectos/ficheros

6. Elija el punto de división.

Punto de división

Tiempo punto división

Pausa

Reproducción

■Controles para la división

Desplazarpunto:  Use y

Reproducción/pausa: Pulse

Conrmarpunto:  Pulse

7. Use para elegir

“YES" y pulse .

NOTA

Tras la división de un proyecto, a la parte del mismo que

•

estuviese antes del punto de división le será asignado el mismo nombre que el proyecto original, pero con una “A” añadida al ﬁnal. A la parte que estuviese después del punto de división le será asignada una “B” al ﬁnal del nombre. Si hay varias grabaciones, incluyendo sobregrabaciones,

•

será dividido el ﬁchero elegido en ese momento para la pista. El resto de ﬁcheros serán almacenados con el proyecto junto con la parte previa al punto de división.

División de proyectos/ﬁcheros

Verificación/edición de proyectos/ficheros

Retoque de inicios y ﬁnales de proyectos

Puede eliminar (retocar) los inicios y ﬁnales innecesarios de los proyectos grabados. Para hacer esto, ajuste los puntos de inicio y ﬁnal de la parte que quiera conservar.

1. Pulse .

2. Use para elegir “PROJECT/FILE LIST"

Retoque de inicios y ﬁnales de proyectos

y pulse

modo MULTI FILE

modo STEREO FILE

3. Use para elegir el proyecto/ﬁchero a retocar

y pulse

modo MULTI FILE

modo STEREO FILE

4. Use para elegir “EDIT" y pulse .

modo MULTI FILE

modo STEREO FILE

5. Use para elegir

“TRIM" y pulse .

6. Use para elegir el icono de punto de inicio.

Punto inicial

(elegido)

Pausa

Reproducción

Punto ﬁnal

Tiempo inicial – tiempo ﬁnal

H5 Handy Recorder

Verificación/edición de proyectos/ficheros

7. Use y para

desplazarse hasta el

punto inicial.

AVISO

También puede pulsar la reproducción.

8. Use para elegir el

icono del punto ﬁnal.

Después, ajuste el

punto ﬁnal de la misma

forma que acabamos de

describir para el inicial.

y realizar la búsqueda durante

9. Pulse .

10. Use para elegir

“YES" y pulse .

NOTA

Si hay varias grabaciones, incluyendo sobregrabaciones, será retocado el ﬁchero elegido en ese momento para la pista.

Retoque de inicios y ﬁnales de proyectos

Verificación/edición de proyectos/ficheros

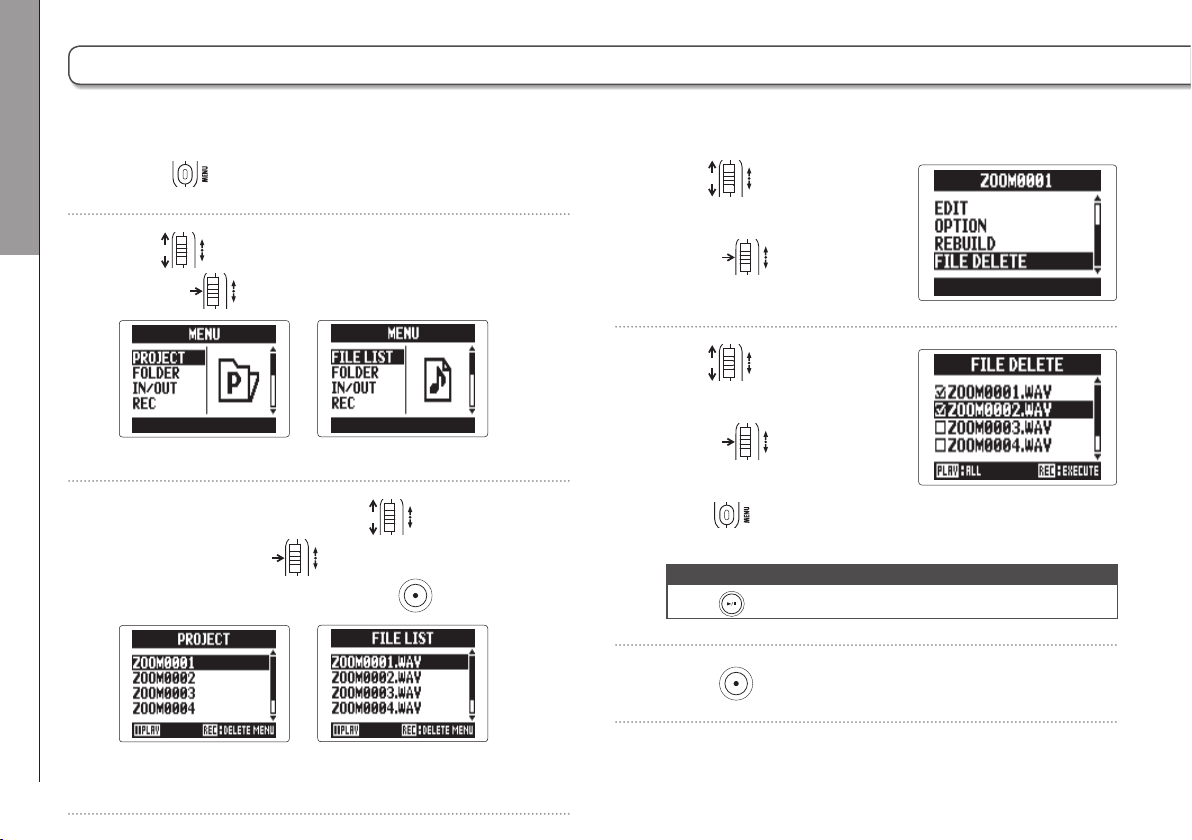

Eliminación de varios ﬁcheros

Puede eliminar ﬁcheros que ya no necesite.

1. Pulse .

2. Use para elegir “PROJECT/FILE LIST",

Eliminación de varios ﬁcheros

y pulse

modo MULTI FILE

modo STEREO FILE

3. En el modo MULTI FILE, use para elegir el

proyecto y pulse .

En el modo STEREO FILE, pulse

modo MULTI FILE

En el modo STEREO FILE, salte al paso 5.

modo STEREO FILE

4. Use para elegir

“FILE DELETE" y

pulse

5. Use para elegir un

ﬁchero a eliminar y

pulse

Pulse si quiere cancelar el borrado.

NOTA

Pulse

para elegir/deseleccionar todos los ﬁcheros.

6. Pulse .

7. Use para elegir

“YES" y pulse .

Verificación/edición de proyectos/ficheros

H5 Handy Recorder

Eliminación de varios ﬁcheros

Verificación/edición de proyectos/ficheros

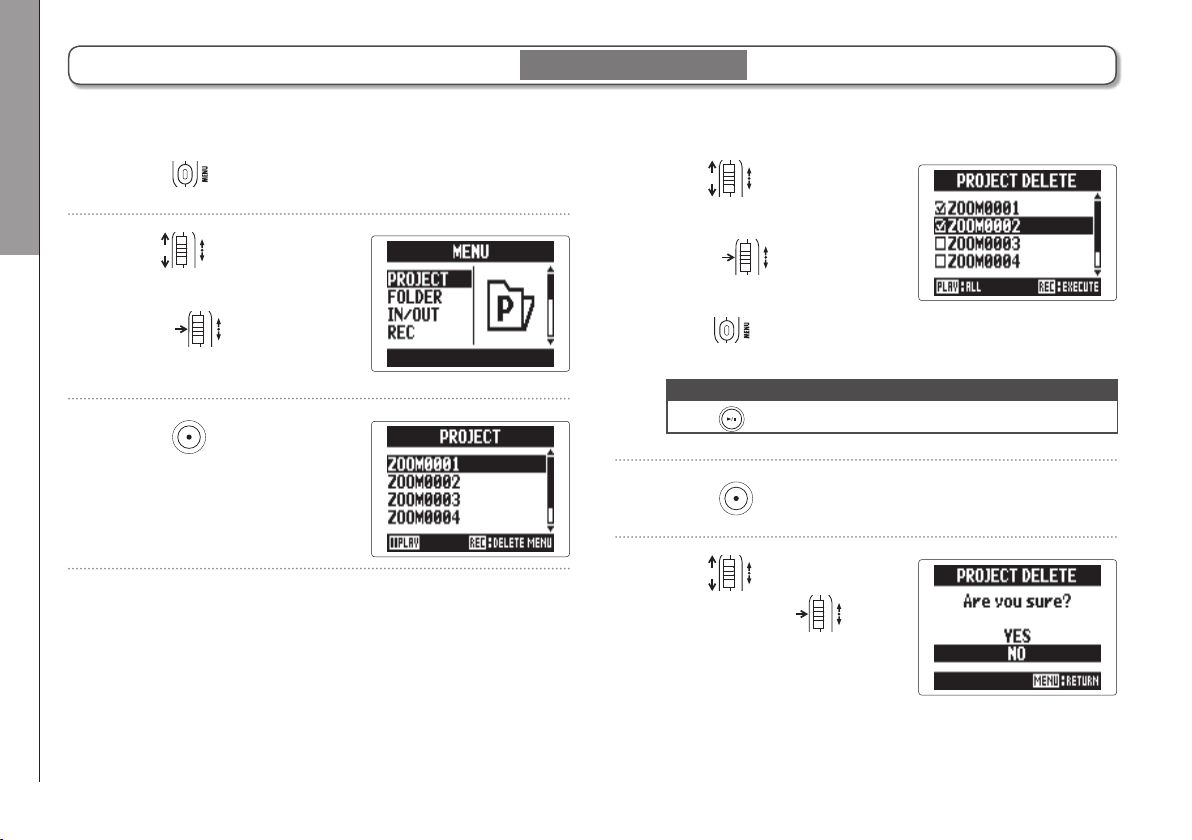

Eliminación de varios proyectos

Puede eliminar a la vez varios proyectos contenidos en una carpeta.

solo modo MULTI FILE

1. Pulse .

2. Use para elegir

Eliminación de varios proyectos

“PROJECT" y

pulse

3. Pulse .

4. Use para elegir

un proyecto a eliminar y

pulse

Pulse si quiere cancelar el borrado.

NOTA

Pulse

para elegir/deseleccionar todos los proyectos.

5. Pulse .

6. Use para elegir

“YES" y pulse .

H5 Handy Recorder

Verificación/edición de proyectos/ficheros

Reconstrucción de un proyecto

Si ha perdido algún ﬁchero necesario de un proyecto o se ha dañado, puede intentar reconstruirlo.

1. Pulse .

2. Use para elegir

“PROJECT" y

pulse

solo modo MULTI FILE

4. Use para elegir

“REBUILD" y

pulse

5. Use para elegir

“YES" y pulse .

3. Use para elegir el

proyecto a reconstruir y

pulse

AVISO

Un proyecto no podrá ser reproducido si, por ejemplo, ha desconectado por accidente el adaptador durante la grabación, ha extraído la tarjeta SD o ha eliminado uno de sus ﬁcheros necesarios a través de un ordenador. En tales casos, es posible que esta reconstrucción pueda reparar los daños para hacer que pueda usar nuevamente el proyecto.

Reconstrucción de un proyecto

Verificación/edición de proyectos/ficheros

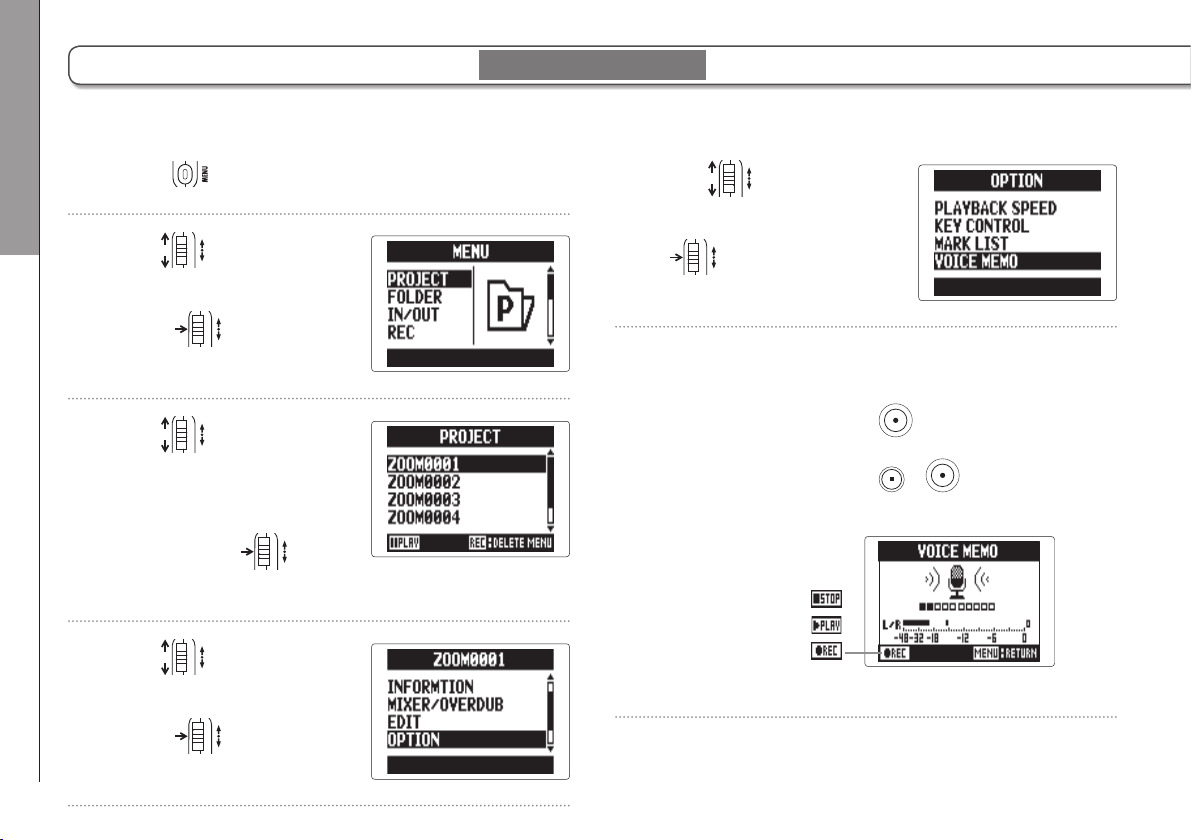

Adición de memorias de voz

Puede añadir una memoria de voz a un proyecto.

1. Pulse .

2. Use para elegir

Adición de memorias de voz

“PROJECT" y

pulse

3. Use para elegir un

proyecto al que le quiera

añadir una memoria

vocal y pulse

4. Use para elegir

solo modo MULTI FILE

5. Use para elegir

“VOICE MEMO" y pulse

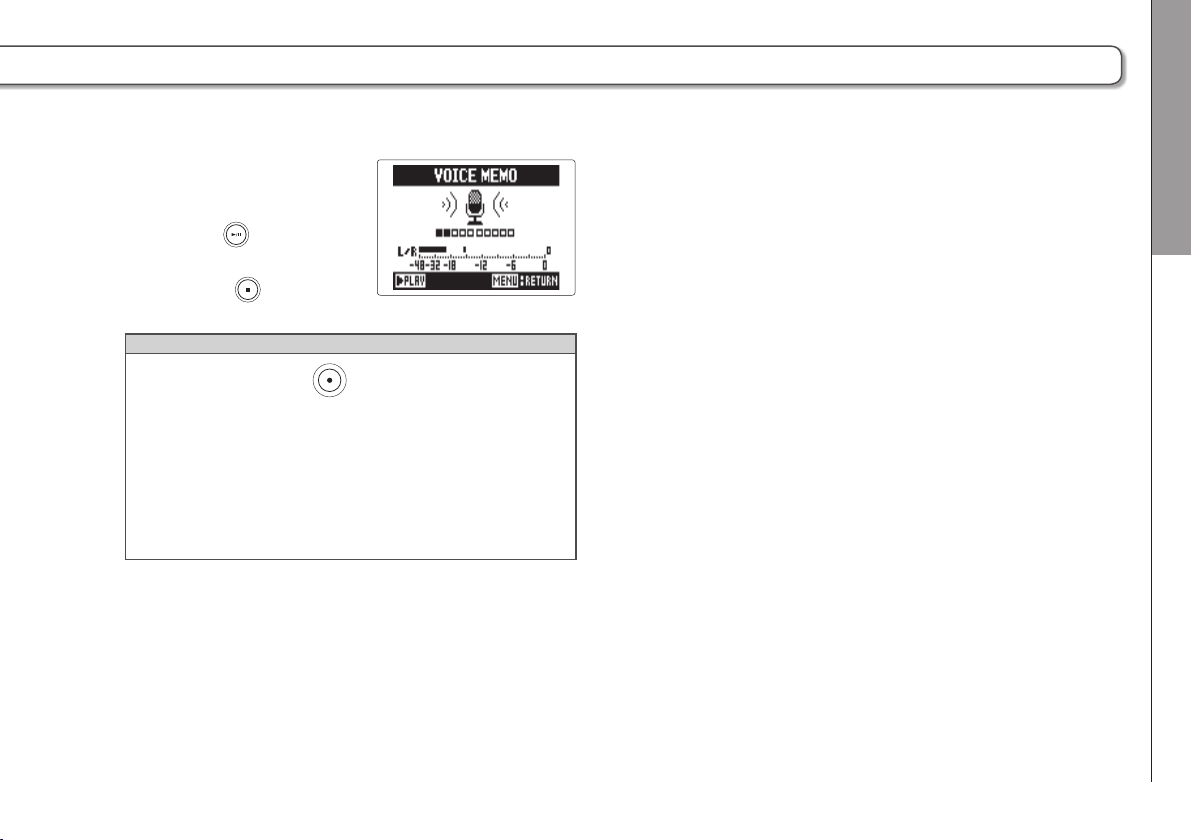

6. Grabe la memoria.

Iniciodegrabación: Pulse

Paradadegrabación:Pulse o

Parado

Reproducción

Grabación

“OPTION" y

pulse

7. Reproduzca la memoria.

Inicio:Pulse

Parada:Pulse

AVISO

Cada vez que pulse la memoria será

•

sobregrabada. Las memorias de voz son grabadas usando el micro

•

stereo conectado a la entrada L/R. No puede grabarlas usando las entradas 1/2. A la memoria de voz le será asignada un nombre en el

•

formato “ZOOM0001_VM”. El formato de ﬁchero de esta memoria es MP3 a 128 kbps.

Verificación/edición de proyectos/ficheros

H5 Handy Recorder

Adición de memorias de voz

Funciones USB

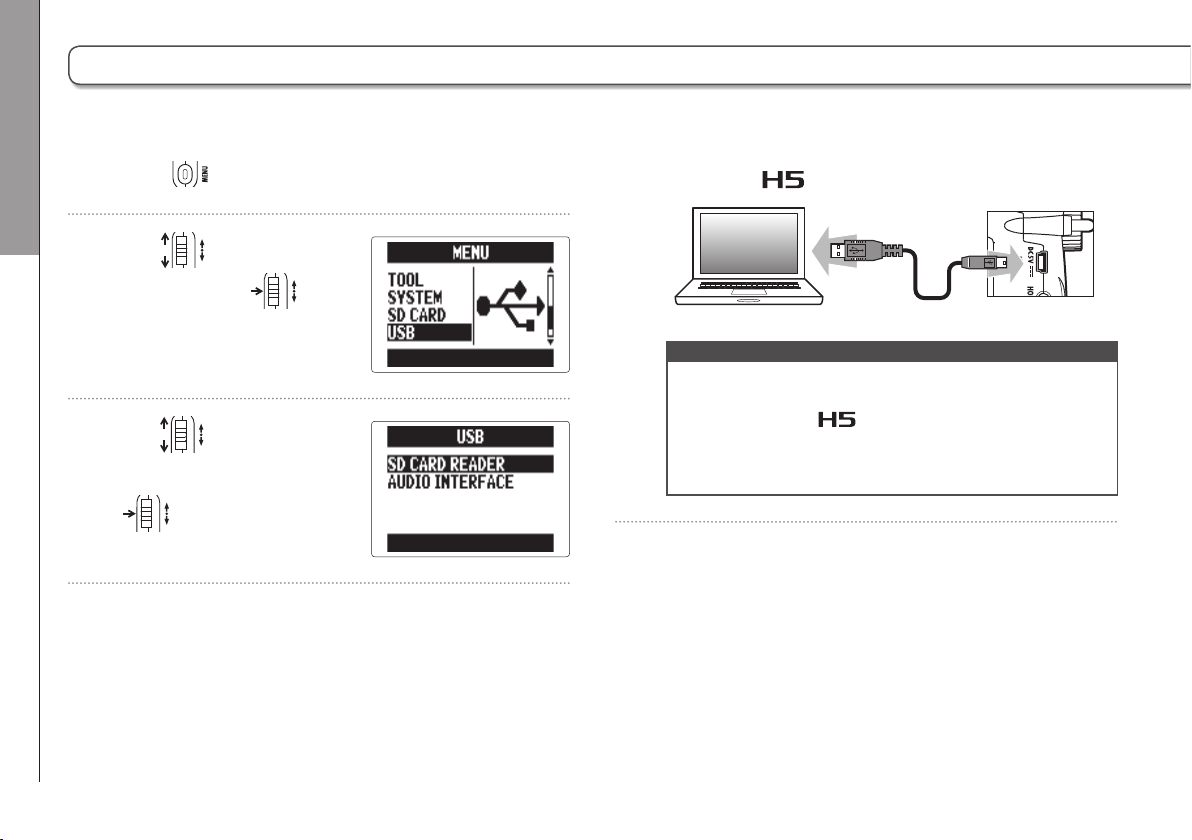

Intercambio de datos con ordenadores (lector de tarjeta)

Si conecta esta unidad con un ordenador podrá veriﬁcar y copiar los datos de la tarjeta SD.

1. Pulse .

2. Use para elegir

Intercambio de datos con ordenadores (lector de tarjeta)

“USB" y pulse .

3. Use para elegir “SD

CARD READER" y pulse

4. Conecte el al ordenador usando un cable USB.

NOTA

Si quiere que la unidad reciba la alimentación eléctrica

•

usando el bus USB del ordenador, conecte el cable al ordenador con el Esta unidad admite los siguientes sistemas operativos.

•

•WindowsVistaoposterior

•MacOSX10.6oposterior

apagado y después enciéndalo.

5. Cuando quiera desconectar ambas unidades, siga

estas instrucciones en el ordenador.

H5 Handy Recorder

Funciones USB

Windows:

Use “Desconexión segura de hardware” y elija el .

Mac:

Arrastre y suelte el icono del a la papelera.

NOTA

Siga siempre estos pasos antes de desconectar físicamente el cable USB.

6. Desconecte físicamente el cable que une el

ordenador y el y pulse .

Intercambio de datos con ordenadores (lector de tarjeta)

Funciones USB

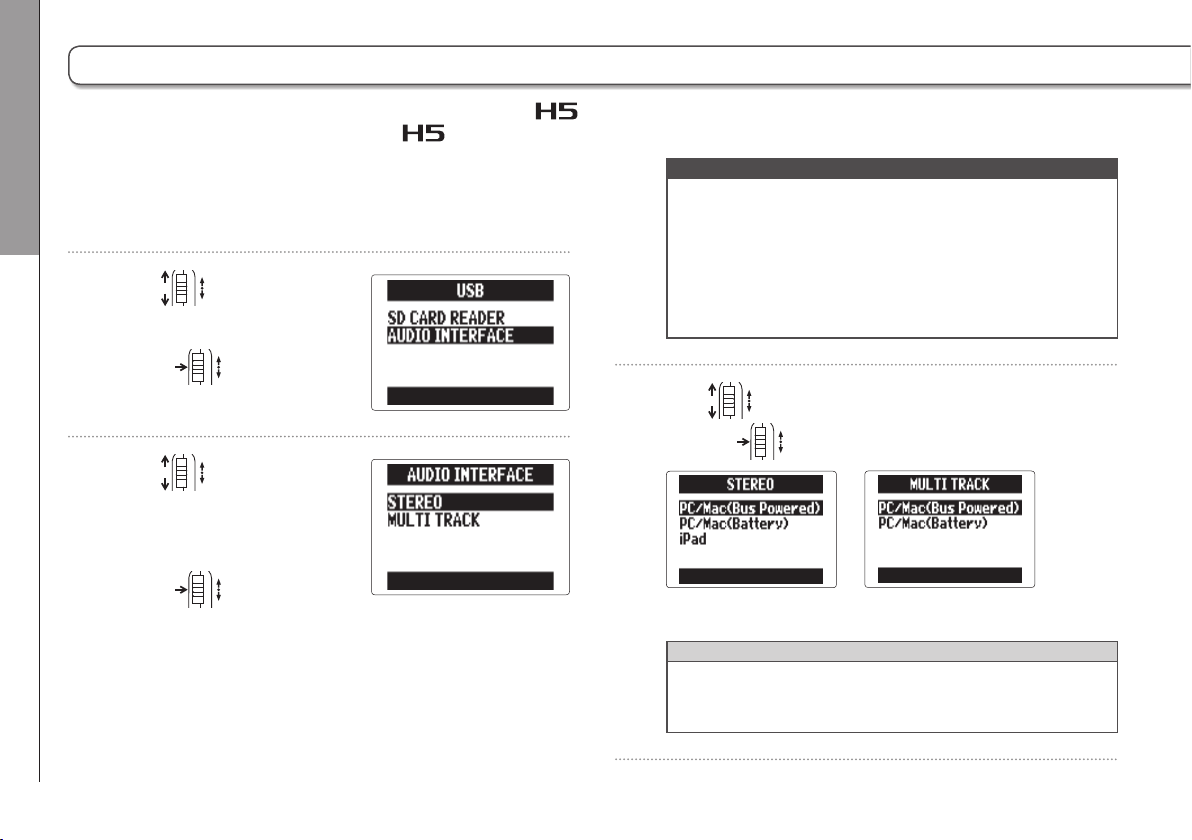

Uso como un interface audio

Puede enviar directamente las señales recibidas por el a un ordenador o iPad, al igual que puede pasar las señales de salida de dicho dispositivo a través del .

1. Siga los pasos 1–2 de "Intercambio de datos con

ordenadores (lector de tarjeta)" (→P. 70).

Uso como un interface audio

2. Use para elegir

“AUDIO INTERFACE" y

pulse

3. Use para elegir

“STEREO" o "MULTI

TRACK" y

pulse

NOTA

Ajuste a “STEREO” para usarlo como un interface 2-in/2-

•

out o a “MULTI TRACK” para usarlo como uno 4-in/2-out. Cuando use un iPad, elija "STEREO". No podrá usarlo

•

con el modo MULTI TRACK. Cuando use Windows, necesitará un driver para usar

•

el modo MULTI TRACK. Puede descargar dicho driver desde la web de ZOOM (www.zoom.co.jp).

4. Use para elegir el dispositivo conectado

y pulse

STEREO

AVISO

Cuando use un ordenador que no emita suﬁciente corriente a través de su bus USB y cuando use alimentación fantasma, elija "PC/Mac (Battery)".

MULTI TRACK

H5 Handy Recorder

Funciones USB

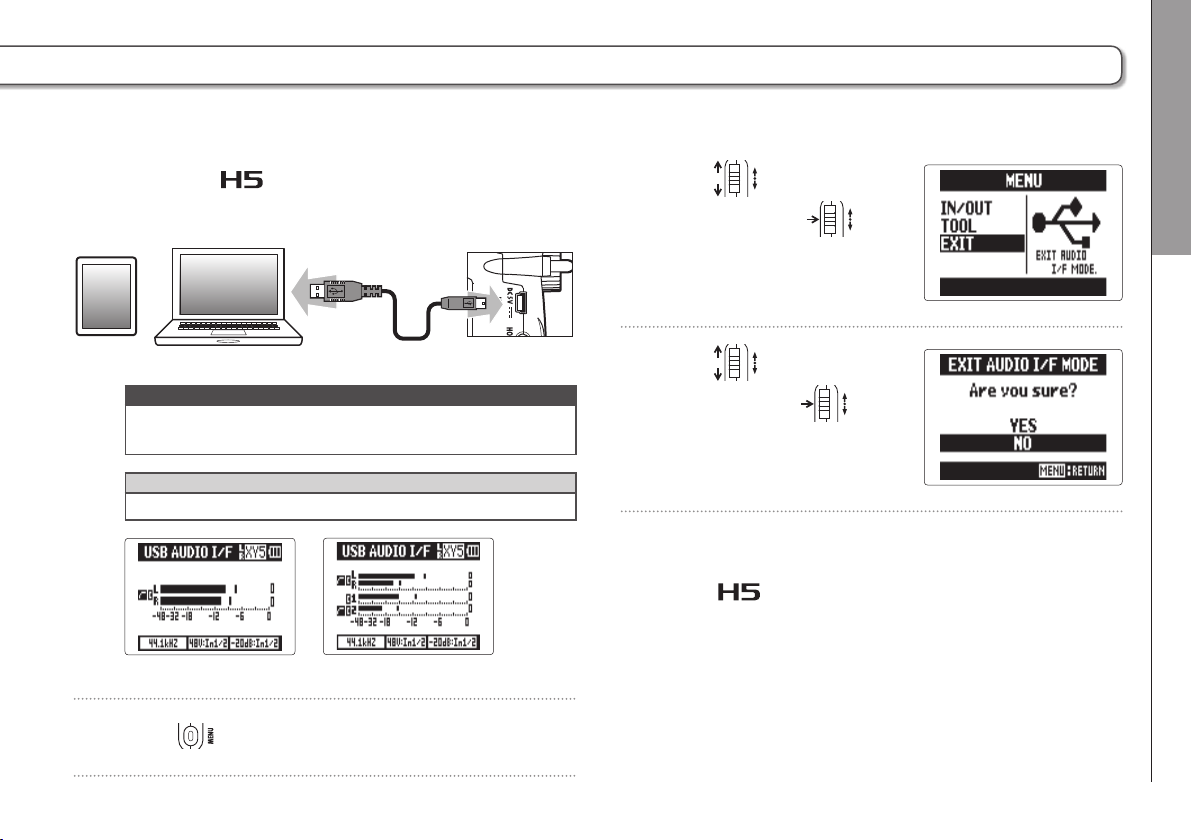

5. Conecte el al ordenador o iPad usando un

cable USB.

NOTA

Será necesario un kit de conexión de cámara iPad para conectar esta unidad a un iPad.

AVISO

Vea “Ajustes de interface audio”. (

STEREO

→P. 74)

MULTI TRACK

6. Pulse para desconectar la unidad.

7. Use para elegir

“EXIT" y pulse .

8. Use para elegir

“YES" y pulse .

9. Desconecte el cable del ordenador o iPad

y del

Uso como un interface audio

Funciones USB

Ajustes de interface audio

Cuando use el como un interface audio podrá realizar los siguientes ajustes. Consulte cada una de las secciones para más detalles.

Ajustes de entrada

Ajustes de interface audio

Herramientas TUNER (→ P. 78)

LO CUT (→ P. 93) COMP/LIMITER (→ P. 94) In1/2 PHANTOM (→ P. 96) PLUGIN POWER (→ P. 97) In1/2 PAD(-20dB) (→ P. 98) 1/2 MS STEREO MATRIX (→ P. 86) L/R MS-RAW MONITOR (→ P. 85) DIRECT MONITOR (→ P. 74 ) MONITOR MIXER LOOP BACK (→ P. 77) (Solo STEREO) In1/2 MONO MIX (→ P. 88) LINE OUT LEVEL (→ P. 84)

(→ P. 75)

(Solo MULTI TRACK)

(Solo STEREO)

Ajustes de monitorización directa

El sonido entrante en el puede ser emitido directamente antes de pasar por el ordenador o iPad conectado. Esto le permite monitorización sin latencia.

1. Pulse .

2. Use para elegir

“IN/OUT" y pulse .

3. Use para elegir “DIRECT MONITOR",

y pulse

STEREO

Para STEREO salte al paso 5.

MULTI TRACK

H5 Handy Recorder

Funciones USB

4. Use para elegir

“ON/OFF" y

pulse

MULTI TRACK

5. Use para elegir “ON" y pulse .

STEREO

MULTI TRACK

Mezcla de señal de monitor (solo MULTI TRACK)

Cuando use la monitorización directa podrá ajustar el balance de las señales de entrada. Esta mezcla no afectará a las señales de entrada enviadas al ordenador o iPad.

1. Pulse .

2. Use para elegir

“IN/OUT" y

pulse

3. Use para elegir

“DIRECT MONITOR" y

pulse

Ajustes de interface audio

SIGUE

Funciones USB

Ajustes de interface audio (continuación)

4. Use para elegir

“MONITOR MIXER" y

Ajustes de interface audio

pulse

5. Use para elegir la

pista y pulse .

6. Use para elegir el

parámetro y cambie su

valor.

■ Controles de mezcla

Movercursor/cambiarvalor:Mueva arriba/abajo

Seleccióndeparámetroacambiar:Pulse

7. Pulse para escuchar

el proyecto sin los

ajustes del mezclador.

El pulsar este botón activa o desactiva el mezclador.

H5 Handy Recorder

Funciones USB

Uso de bucle inverso (solo STEREO)

Cuando esté en el modo STEREO podrá mezclar el sonido del ordenador o iPad con el sonido entrante en el enviarlo de vuelta al ordenador o iPad (bucle de retorno o inverso). Puede usar esto, por ejemplo, para añadir una narración a una pista musical de fondo que se reproduce en un ordenador y después grabarla usando software en el ordenador o transmitirla en directo por Internet.

1. Pulse .

2. Use para elegir

“IN/OUT" y pulse .

3. Use para elegir

“LOOP BACK" y

pulse

4. Use para elegir

“ON" y pulse .

Ajustes de interface audio

Herramientas

Uso del aﬁnador

Puede usar la señal de entrada para aﬁnar un instrumento.

1. Pulse .

2. Use para elegir

Uso del aﬁnador

“TOOL" y

pulse

3. Use para elegir

“TUNER" y

pulse

4. Use para elegir el

tipo de aﬁnación y

pulse

5. Use para cambiar

el tono standard.

AVISO

Puede ajustar el tono standard en el rango 435–445 Hz.

H5 Handy Recorder

Indicación aﬁnación bemolada

Herramientas

6. Para todos los tipos de aﬁnación excepto la

cromática, puede usar y para cambiar el

tono (aﬁnación baja o drop).

AVISO

Puede bajar la aﬁnación hasta en tres semitonos.

7. Pulse un botón de pista para elegir la entrada a

usar.

8. Uso del aﬁnador.

Puede elegir los tipos de aﬁnación siguientes.

■Aﬁnador cromático La entrada es detectada de forma automática y aparece en pantalla el nombre de la nota más cercana y la desviación.

El centro se ilumina con tono correcto

Bemol Sostenido Bemol Sostenido

Tipo de aﬁnador

Guitar E B G D A E B

Bass G D A E B Open A E C# A E A E Open D D A F# D A D Open E E B G# E B E Open G D B G D G D

DADGAD D A G D A D

■Aﬁnador de guitarra/bajo El número de la cuerda a aﬁnar es detectado automáticamente, lo que le permite aﬁnarlas de una en una.

El centro se ilumina con tono correcto

Nº de cuerda/Nombre de nota

1 2 3 4 5 6 7

Cuerda detectada

Nombre nota

Uso del aﬁnador

Herramientas

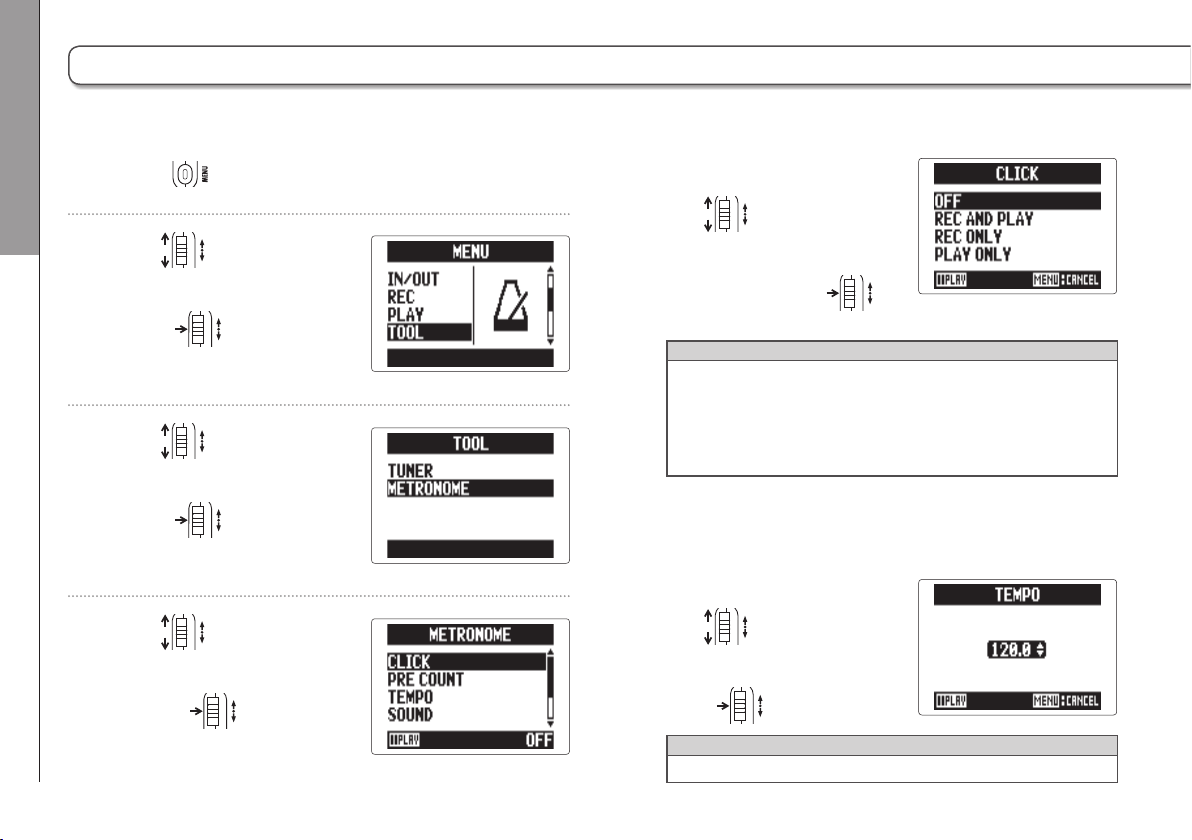

Uso del metrónomo

Use el metrónomo para activar una claqueta antes de la grabación o para disponer de una pista guía.

1. Pulse .

2. Use para elegir

“TOOL" y

■ Ajuste "CLICK"

Use para ajustar

cuándo estará activo el

metrónomo y pulse .

pulse

3. Use para elegir

“METRONOME" y

pulse

4. Use para elegir

un elemento de menú

y pulse

AVISO

CLICK tiene las opciones siguientes.

OFF:  Sinsonido RECANDPLAY: Sonidoenlagrabación/reproducción RECONLY: Sonidosolodurantelagrabación PLAYONLY: Sonidosolodurantelareproducción

■ Ajuste "PRE COUNT" (→ P. 3 0 )

■ Ajuste "TEMPO"

Use

velocidad del metrónomo y

pulse .

AVISO

Puede ajustar TEMPO entre 40.0 y 250.0.

para ajustar la

H5 Handy Recorder

Herramientas

■ Ajuste "SOUND"

Use para ajustar

el sonido que usará el

metrónomo y pulse .

AVISO

SOUND tiene estas opciones posibles. BELL, CLICK, STICK, COWBELL, HI-Q

■ Ajuste "PATTERN"

Use

patrón del metrónomo y

pulse .

AVISO

PATTERN le ofrece las opciones siguientes. 0/4 – 8/4, 6/8

para elegir el

■ Ajuste "LEVEL"

Use para ajustar el

volumen del metrónomo y

pulse .

AVISO

El rango de este LEVEL es is 0 – 10.

NOTA

No puede usar esto junto con la función AUTO REC.

•

Cuando la función AUTO REC esté activa, el metrónomo estará desactivada. Tampoco puede usar esto a la vez con la función PRE

•

REC. Cuando METRONOME esté activo, PRE REC no podrá estarlo.

AVISO

En cualquiera de las pantallas de ajuste de metrónomo, pulse

para comprobar los ajustes activos.

Uso del metrónomo

Herramientas

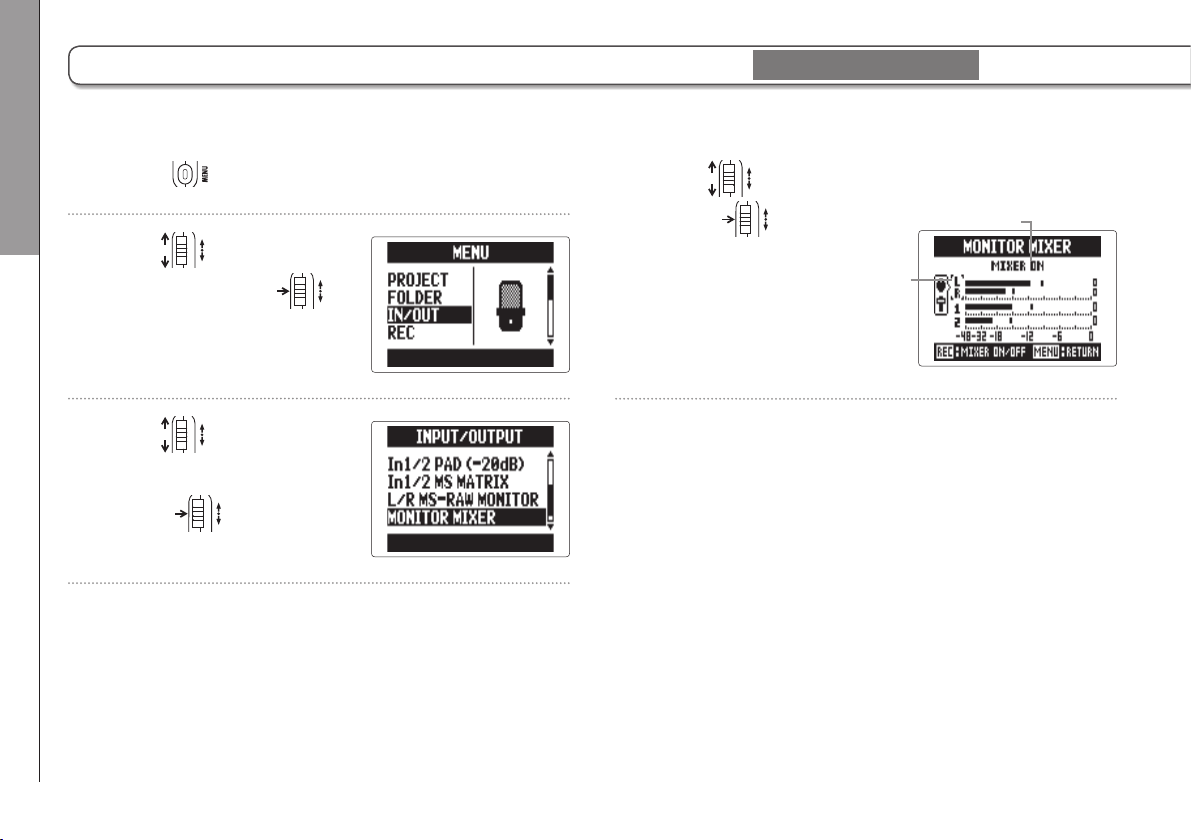

Ajuste de la mezcla de monitorización de entrada

Puede ajustar el nivel y el panorama de cada una de las señales de entrada para la mezcla de monitorización.

solo modo MULTI FILE

1. Pulse .

2. Use para elegir

Ajuste de la mezcla de monitorización de entrada

“IN/OUT" y pulse .

3. Use para elegir

“MONITOR MIXER" y

pulse

4. Use para elegir la pista a ajustar y

pulse

Estado ON/OFF mezclador

Pistas

elegidas

H5 Handy Recorder

Herramientas

5. Cambie los parámetros

como le interese.

■ Controles de mezcla

Movercursor/cambiarvalor: Mueva arriba/abajo

Elegirparámetrosacambiar: Pulse

Parámetro Rango de ajuste Explicación

Posición

PAN L100 – CENTER – R100

LEVEL Mute, −48.0 – +12dB

NOTA

El uso de estos ajustes de volumen y panorama afecta solo a la señal de monitorización, no a los datos grabados.

izquierdaderecha del sonido Ajusta el volumen

6. Pulse si quiere

escuchar el proyecto

sin los ajustes del

mezclador.

El pulsar este botón activa

y desactiva los ajustes del

mezclador.

NOTA

Estos ajustes de mezcla son almacenados de forma independiente con cada uno de los proyectos grabados. Los ajustes de mezcla son aplicados también durante la reproducción. (→ P. 48)

Ajuste de la mezcla de monitorización de entrada

Herramientas

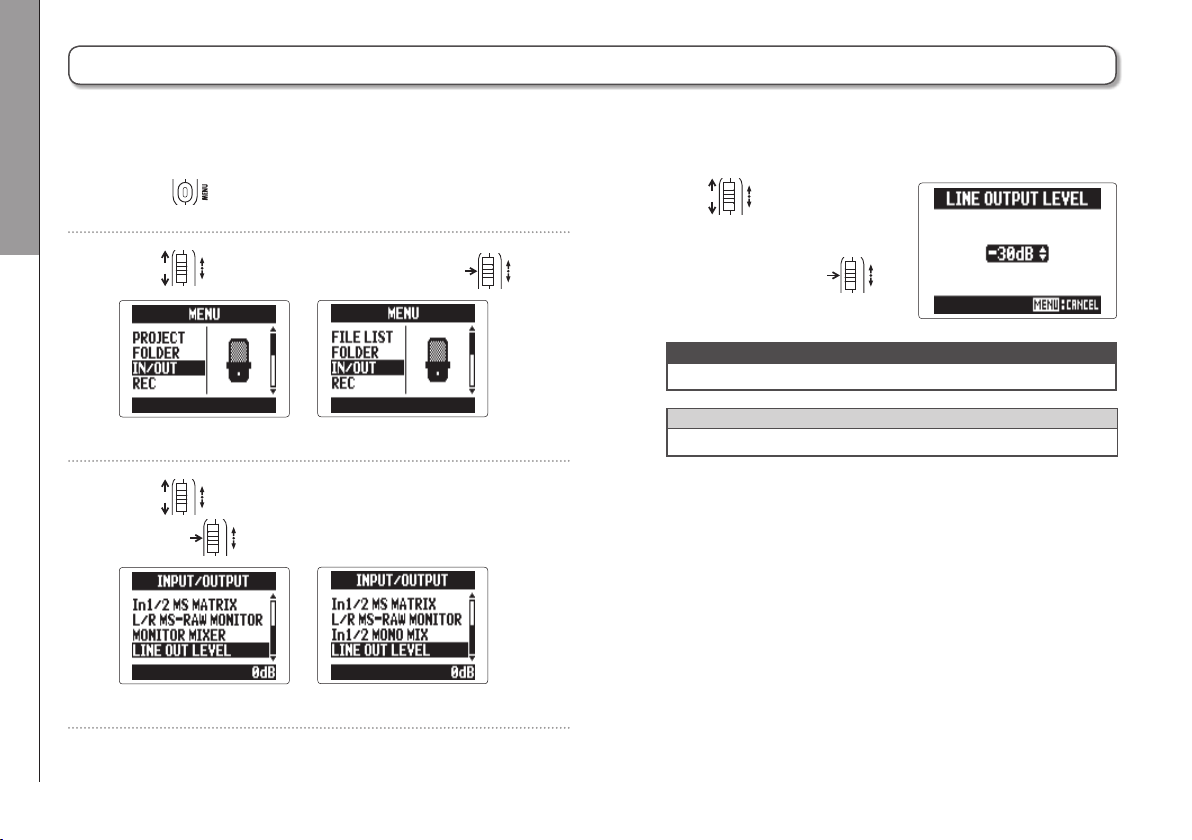

Reducción del nivel de salida de línea

Puede reducir el nivel de salida de la señal emitida por la toma LINE OUT. Use esto cuando conecte la señal de la toma LINE OUT a la clavija de entrada de micro externo de una cámara SLR u otra entrada de alta ganancia.

1. Pulse .

Reducción del nivel de salida de línea

2. Use para elegir “IN/OUT" y pulse .

modo MULTI FILE

modo STEREO FILE

3. Use para elegir “LINE OUT LEVEL"

y pulse

modo MULTI FILE

modo STEREO FILE

4. Use para ajustar el

nivel de salida de la toma

LINE OUT y pulse

NOTA

Este ajuste no afecta al nivel de salida de la toma PHONE.

AVISO

Puede ajustar este valor LINE OUT LEVEL entre −30 y 0 dB.

H5 Handy Recorder

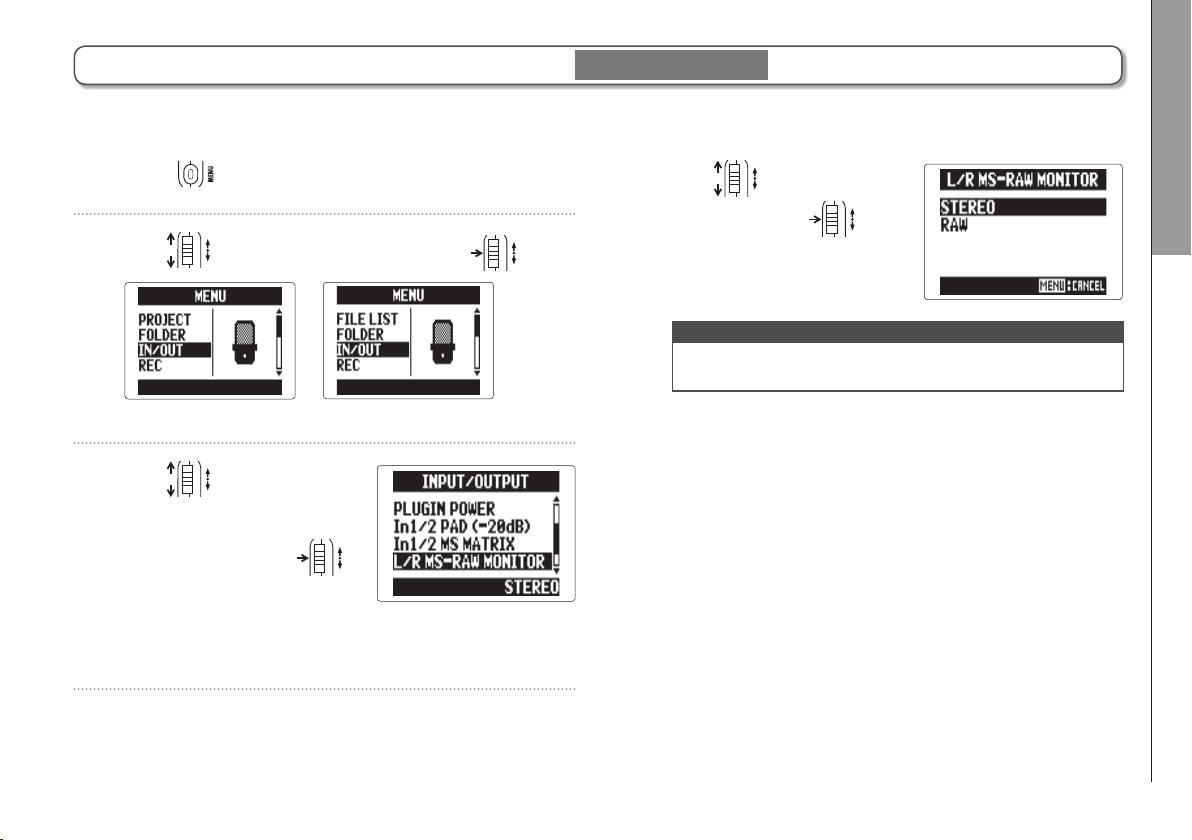

Monitorización de señales MS-RAW

Cuando realice una grabación en el modo MS-RAW, podrá monitorizar la entrada del micro central a través del canal izquierdo y la del micro lateral a través del canal derecho.

1. Pulse .

solo modo MS-RAW

4. Use para elegir

“RAW" y pulse .

2. Use para elegir “IN/OUT" y pulse .

NOTA

Elija “Stereo” si quiere realizar la monitorización con una mezcla stereo típica.

modo MULTI FILE

modo STEREO FILE

3. Use para elegir

“L/R MS-RAW

MONITOR" y pulse

Herramientas

Monitorización de señales MS-RAW

Herramientas

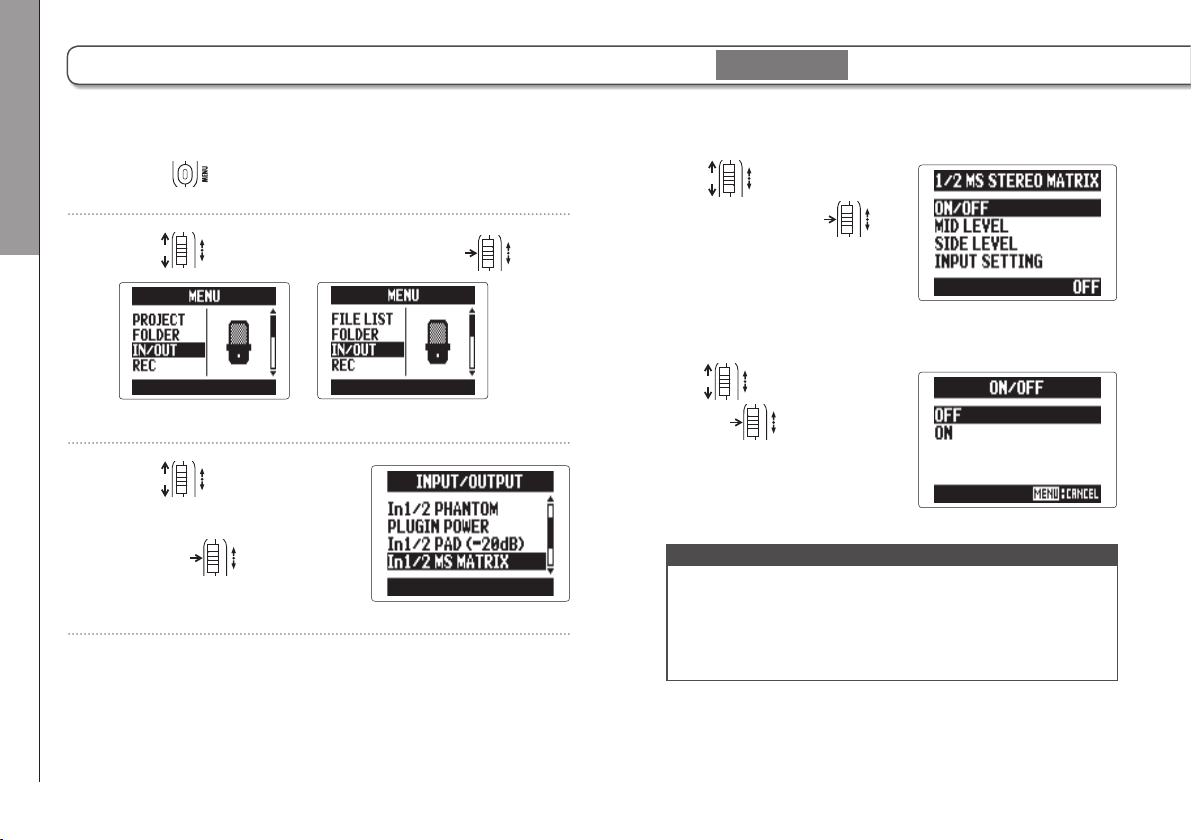

Conversión de señales de entrada MS a stereo

Esta unidad puede convertir una señal de micro stereo MS recibida por las entradas 1/2 en una señal stereo L/R ordinaria.

solo Input 1/2

1. Pulse .

2. Use para elegir “IN/OUT" y pulse .

Conversión de señales de entrada MS a stereo

modo MULTI FILE

modo STEREO FILE

3. Use para elegir

“In1/2 MS MATRIX",

y pulse

4. Use para elegir un

elemento y pulse .

■ Gire "ON/OFF"

Use

y pulse .

NOTA

Cuando este valor esté en ON, las pistas 1/2 serán

•

reconﬁguradas como una pista stereo. No puede usar esta función a la vez con MONO MIX.

•

Cuando MONO MIX esté activado, MS STEREO MATRIX no lo podrá estar.

para elegir “ON"

H5 Handy Recorder

Herramientas

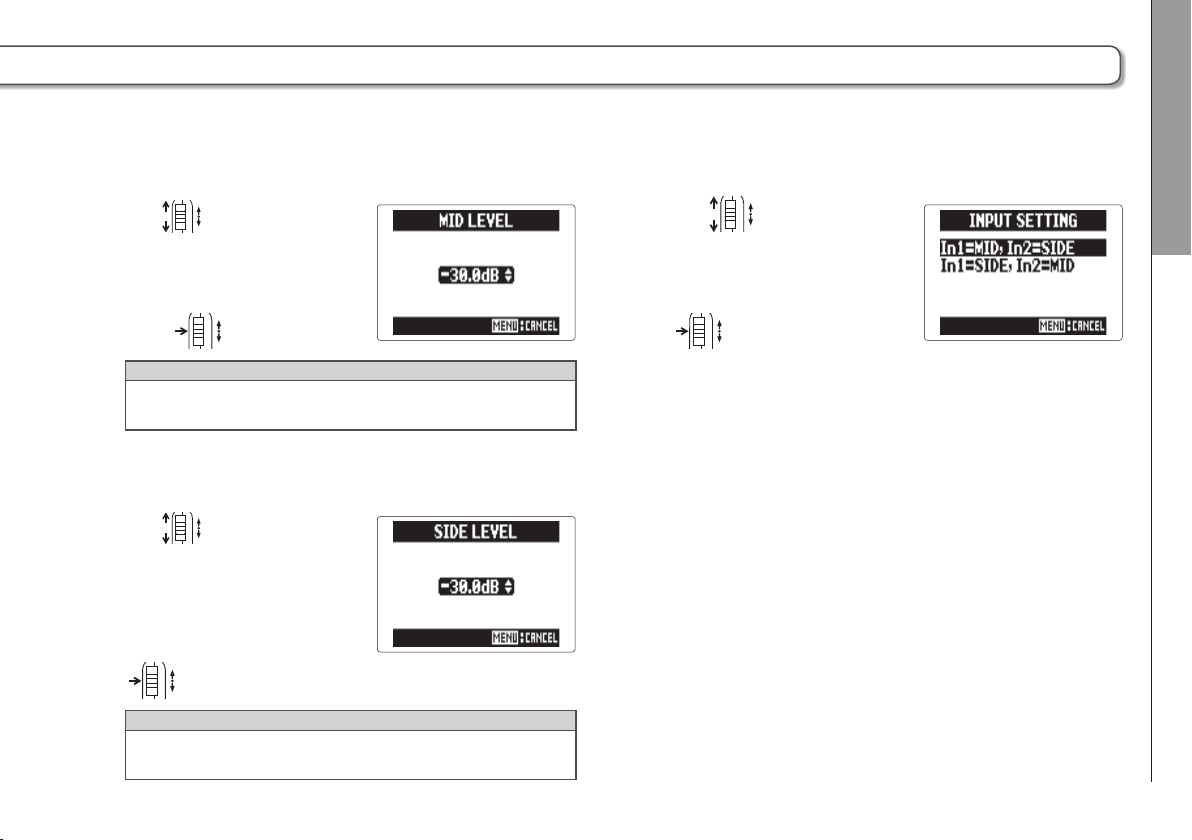

■ Ajuste "MID LEVEL"

Use

nivel del micro central que

captará el sonido central y

pulse .

AVISO

Puede ajustar este MID LEVEL a la anulación (mute) o a un rango entre −48.0 y +12.0 dB.

■ Ajuste "SIDE LEVEL"

Use

el nivel del micro lateral

que captará el sonido a

izquierda y derecha y pulse

AVISO

Puede ajustar este SIDE LEVEL a la anulación (mute) o a un rango entre −48.0 y +12.0 dB.

para ajustar el

para ajustar

■ Elija "INPUT SETTING"

Use

las entradas MID y SIDE a

las entradas 1 y 2 y pulse

para asignar

Conversión de señales de entrada MS a stereo

Herramientas

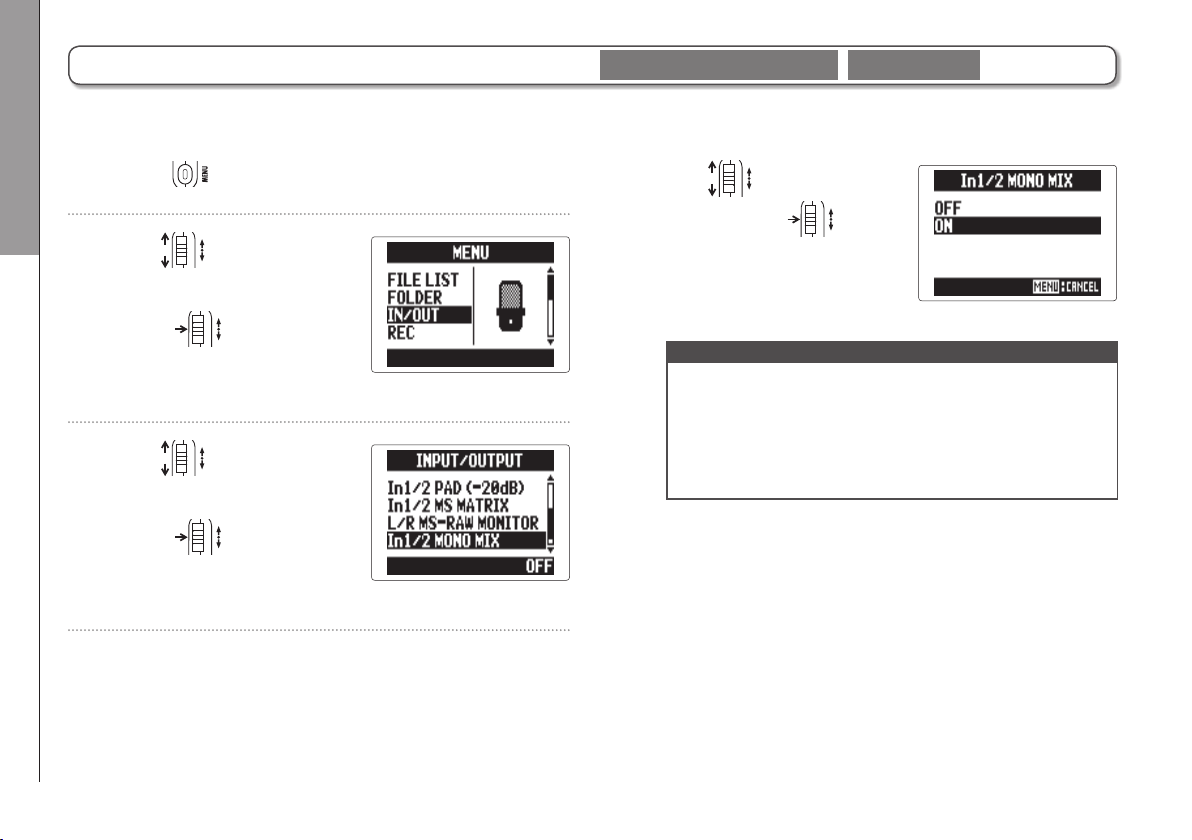

Mezcla de señales de entrada a mono

Las señales recibidas a través de las entradas 1/2 pueden ser mezcladas en una única señal enviada a ambos canales.

solo modo STEREO FILE solo Input 1/2

1. Pulse .

2. Use para elegir

Mezcla de señales de entrada a mono

“IN/OUT" y

pulse

3. Use para elegir

“In1/2 MONO MIX" y

pulse

4. Use para elegir

“ON" y pulse .

NOTA

Cuando MONO MIX esté activo, el nombre de los

•

ﬁcheros de grabación tendrá un "_MN" al ﬁnal de su nombre, como por ejemplo "ZOOM0001_MN.WAV". No puede usar esta función a la vez que la función MS

•

STEREO MATRIX. Cuando MONO MIX esté activa, MS STEREO MATRIX no lo podrá estar.

H5 Handy Recorder

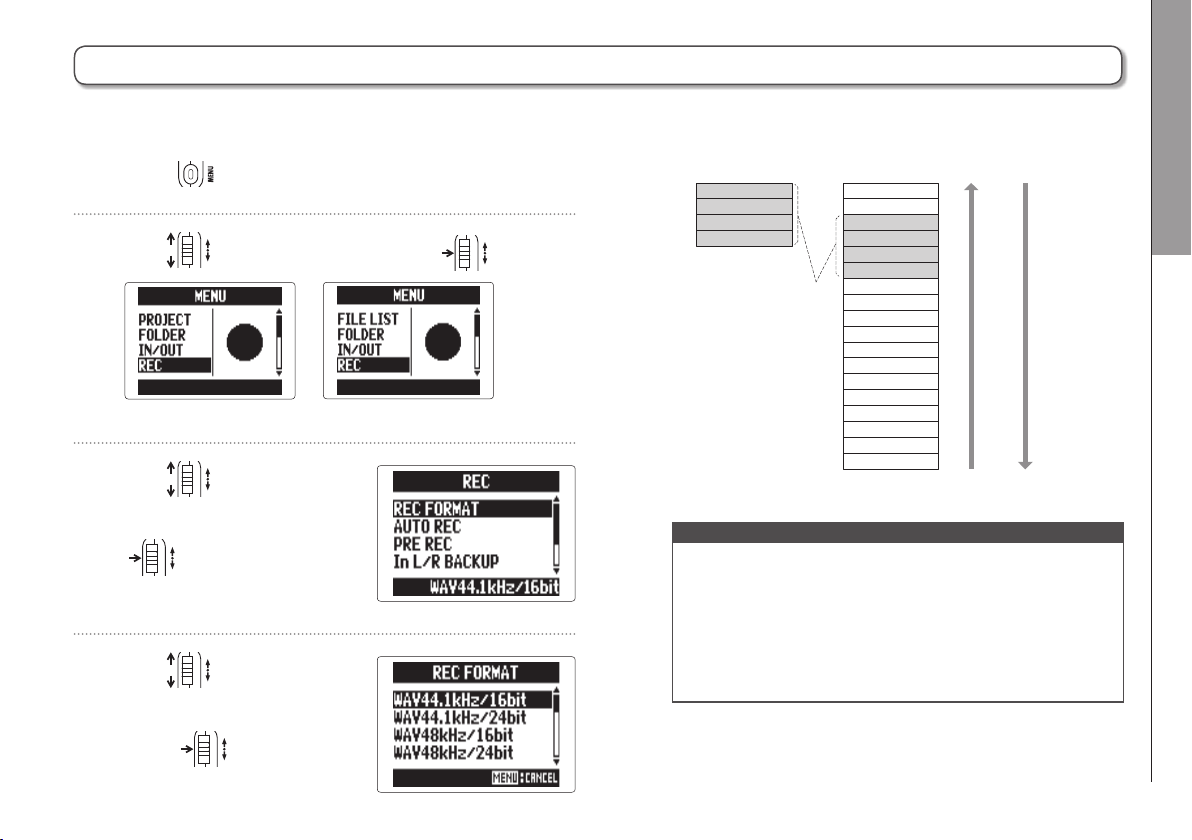

Ajuste del formato de grabación

Ajuste el formato de acuerdo a la calidad audio y tamaño de ﬁchero que quiera.

1. Pulse .

WAV 48 kHz/24 bits WAV 44.1 kHz/24 bits WAV 48 kHz/16 bits WAV 44.1 kHz/16 bits

2. Use para elegir “REC" y pulse .

Formatos de grabación que puede elegir con la grabación de fondo activada

modo MULTI FILE

modo STEREO FILE

3. Use para elegir

“REC FORMAT" y pulse

4. Use para elegir

el formato que quiera y

NOTA

Use el formato WAV para grabar audio de alta calidad.

•

El formato MP3 reduce el tamaño con compresión, pero

•

eso también reduce su calidad. Use este formato si necesita ahorrar espacio en la tarjeta SD para almacenar más grabaciones, por ejemplo. Cuando use la función de grabación de fondo en el

•

modo STEREO FILE no podrá elegir algunos formatos.

WAV 96 kHz/24 bits WAV 96 kHz/16 bits WAV 48 kHz/24 bits WAV 44.1 kHz/24 bits WAV 48 kHz/16 bits WAV 44.1 kHz/16 bits MP3 320 kbps MP3 256kbps MP3 224 kbps MP3 192 kbps MP3 160 kbps MP3 128 kbps MP3 112 kbps MP3 96 kbps MP3 80 kbps MP3 64 kbps MP3 56 kbps MP3 48 kbps

Herramientas

Calidad audio TamañoModo STEREO FILEModo MULTI FILE

Alta

Grande

Ajuste del formato de grabación

Baja

Pequeño

pulse

Herramientas

Cambio de ajustes de grabación automática

Puede ajustar los niveles de entrada que hacen que se produzca el inicio y parada de la grabación automática, así como el valor de tiempo de la parada automática.

Ajuste del nivel de arranque de la grabación automática

1. Pulse .

Cambio de ajustes de grabación automática

2. Use para elegir “REC" y pulse .

modo MULTI FILE

modo STEREO FILE

3. Use para elegir

“AUTO REC" y

pulse

4. Use para elegir

“REC START LEVEL" y

pulse

5. Use para ajustar el nivel de inicio y pulse

modo MULTI FILE

La grabación empezará automáticamente cuando el nivel

de entrada supere el valor ajustado.

AVISO

Puede ajustar este nivel entre −48 y 0 dB.

modo STEREO FILE

H5 Handy Recorder

Herramientas

Activación de la detención automática

1. Si quiere que la

grabación se detenga de

forma automática, pulse

para elegir “AUTO

STOP" y pulse .

2. Use para elegir el

tiempo de parada y pulse

AVISO

Puede ajustar este valor a OFF o de 0 a 5 segundos.

3. Ajuste este valor de nivel de parada de la misma

forma que antes para el nivel de inicio.

modo MULTI FILE

Cuando el nivel de entrada pase por debajo del nivel

ajustado aquí, la grabación se detendrá de forma

automática tras la cantidad de tiempo ﬁjada en el paso 2

anterior.

modo STEREO FILE

Cambio de ajustes de grabación automática

Herramientas

Conﬁguración del formato de nombre de los proyectos/ﬁcheros

Puede cambiar el formato del nombre que será asignado de forma automática a los proyectos/ﬁcheros.

1. Pulse .

2. Use para elegir “REC" y pulse .

Conﬁguración del formato de nombre de los proyectos/ﬁcheros

modo MULTI FILE

modo STEREO FILE

3. Use para elegir “PROJECT NAME"/"FILE

NAME" y pulse .

modo MULTI FILE

modo STEREO FILE

4. Use para elegir el tipo y pulse .

modo MULTI FILE

NOTA

Los nombres de los proyectos son asignados en los

•

siguientes formatos.

 DEFAULT:ZOOM0001 - ZOOM9999  DATE:AAMMDD-HHMMSS(ejemplo:140331-123016)

Los nombres de los ﬁcheros son asignados en los

•

siguientes formatos.

 DEFAULT:ZOOM0001.WAV/MP3-ZOOM9999.WAV/MP3  DATE:AAMMDD-HHMMSS.WAV/MP3   (ejemplo:140331-123016.WAV/MP3)

El formato DATE usa la fecha y hora de inicio de la

•

grabación. En el modo MULTI FILE no puede cambiar el formato del

•

nombre de los ﬁcheros.

modo STEREO FILE

H5 Handy Recorder

Reducción de ruido (ﬁltro de corte de graves)

Use el ﬁltro de corte de graves para reducir el ruido del viento y los petardeos vocales, por ejemplo.

1. Pulse .

4. Use para elegir la pista sobre la que quiera

aplicar el ﬁltro y pulse .

2. Use para elegir “IN/OUT" y pulse .

modo MULTI FILE

3. Use para elegir “LO

CUT" y pulse .

modo STEREO FILE

modo MULTI FILE

AVISO

Ajuste esto a ALL para usar el ﬁltro en todas las entradas a la vez.

modo STEREO FILE

5. Use para elegir la

frecuencia de corte del

ﬁltro y pulse

Otros ajustes

Reducción de ruido (ﬁltro de corte de graves)

NOTA

Este ﬁltro LO CUT no se usa en las grabaciones de fondo.

Otros ajustes

Ajuste del nivel de entrada (compresor/limitador)

Use el compresor/limitador para aumentar las señales de entrada de nivel bajo y reducir las de alto nivel.

1. Pulse .

2. Use para elegir “IN/OUT" y pulse .

Ajuste del nivel de entrada (compresor/limitador)

modo MULTI FILE

modo STEREO FILE

3. Use para elegir

“COMP/LIMITER" y pulse

4. Use para elegir la entrada a ajustar

y pulse

modo MULTI FILE

AVISO

Elija ALL si quiere usar esto en todas las entradas a la vez.

modo STEREO FILE

5. Use para elegir el

tipo de COMP/LIMITER y

pulse

NOTA

El COMP/LIMITER no se usa en las grabaciones de fondo.

H5 Handy Recorder

Otros ajustes

Ajuste Explicación

OFF COMP

(GENERAL) COMP

(VOCAL) COMP

(DRUM) LIMITER

(GENERAL) LIMITER

(CONCERT) LIMITER

(STUDIO)

Compresor/limitador OFF Compresor standard Los compresores

Compresor para voces

Compresor para batería y percusión

Limitador standard Los limitadores

Limitador para directo

Limitador para grabación en estudio

reducir los niveles altos y aumentan los bajos.

reducen el nivel cuando la señal de entrada supera un nivel determinado.

Umbral

(dB)

- - - - -

-48.7 9:1 +6.0 7. 2 968

-8.4 16:1 0 1.8 8.7

-48.2 7:1 +3.6 12.3 947

-14.4 60:1 0 6.4 528

-13.8 32:1 +1.2 1.9 8.5

-12.0 8:1 +1.2 6.5 423

Ratio Nivel de

salida

(dB)

Tiempo de

ataque (ms)

Tiempo de salida (ms)

Ajuste del nivel de entrada (compresor/limitador)

Otros ajustes

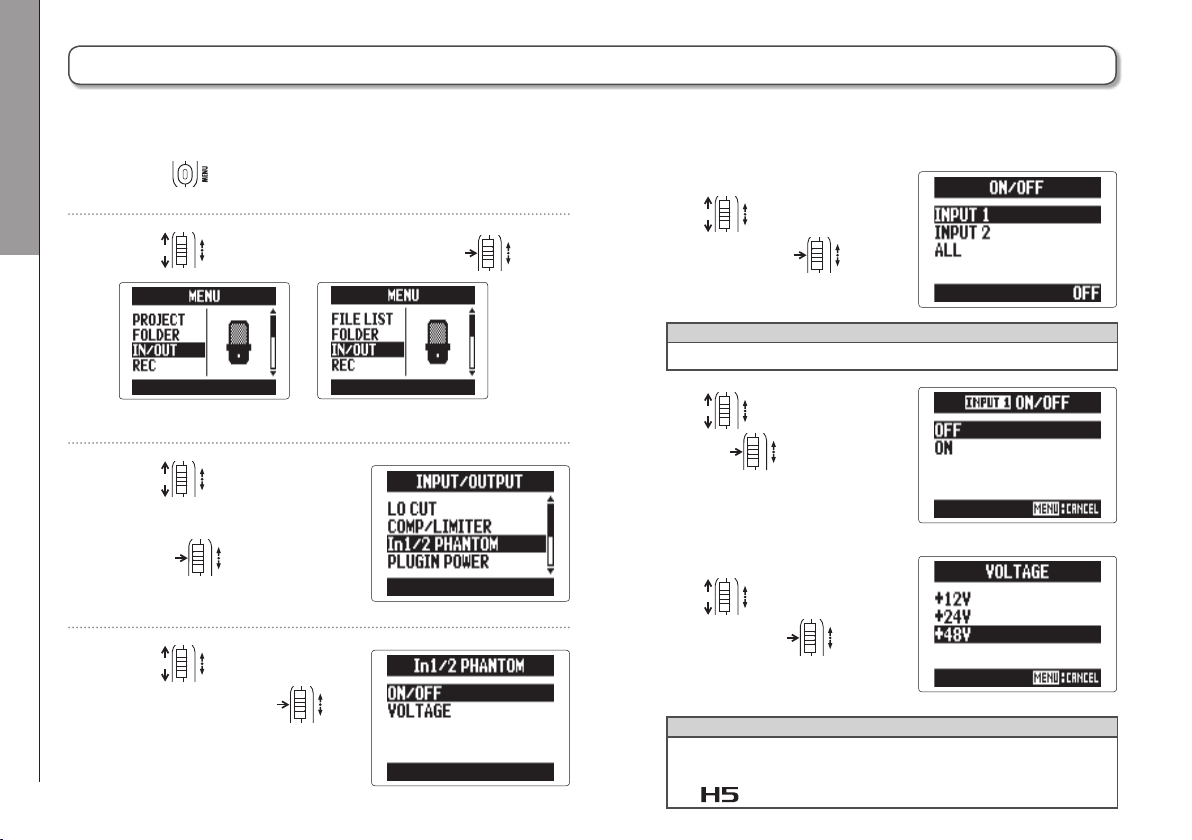

Cambio del ajuste de la alimentación fantasma

La entrada 1/2 pueden suministrar alimentación fantasma de +12V, +24V ó +48V.

1. Pulse .

2. Use para elegir “IN/OUT" y pulse .

Cambio del ajuste de la alimentación fantasma

modo MULTI FILE

modo STEREO FILE

3. Use para elegir

“In1/2 PHANTOM" y

pulse

4. Use para elegir un

elemento y pulse .

■ Activación "ON/OFF"

Use

entrada y pulse .

AVISO

Elija ALL para usarla en ambas entradas.

Use

y pulse .

■ Ajuste "VOLTAGE"

Use

voltaje y pulse .

AVISO

Si puede usar un micro condensador con menos de +48V, el reducir el voltaje también reducirá el consumo eléctrico del

para elegir una

para elegir “ON"

para elegir el

H5 Handy Recorder

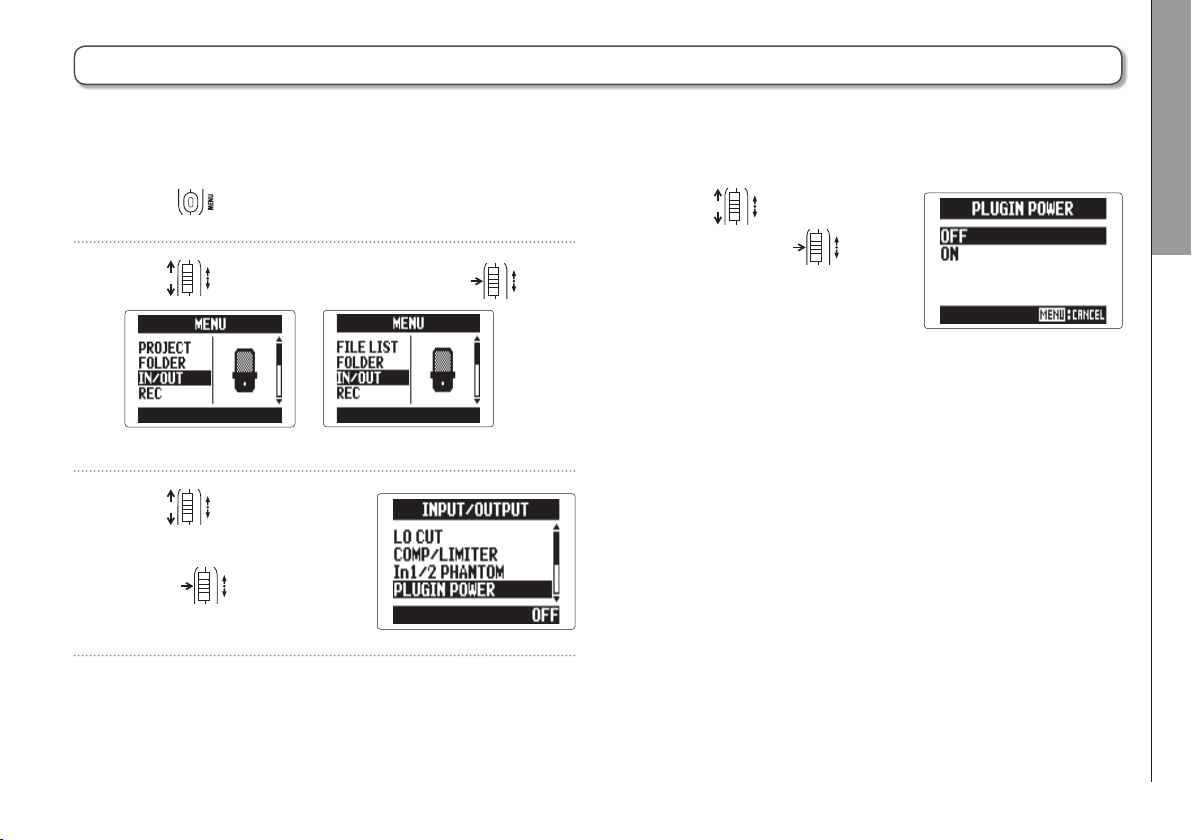

Uso del plug-in power

Cuando utilice un micro que disponga de la función plug-in power, haga el ajuste siguiente antes de conectarlo a la toma MIC/LINE del Micro XY.

1. Pulse .

4. Use para elegir

“ON" y pulse .

2. Use para elegir “IN/OUT" y pulse .

modo MULTI FILE

modo STEREO FILE

3. Use para elegir

“PLUGIN POWER" y

pulse

Otros ajustes

Uso del plug-in power

Otros ajustes

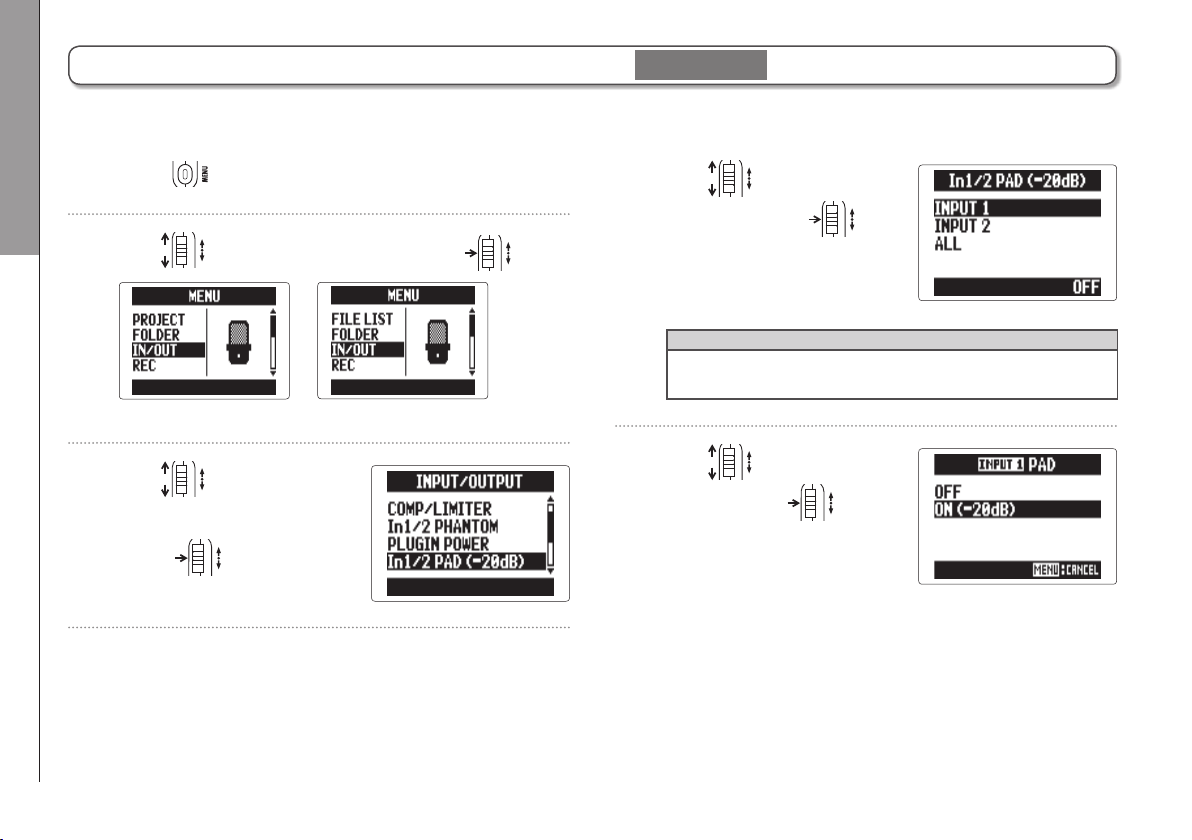

Reducción del nivel de salida de entrada

Cuando conecte un mezclador, por ejemplo, con un nivel de salida standard de +4dB, podrá ajustar esta para reducir el nivel de la señal de entrada −20 dB.

solo Input 1/2

1. Pulse .

2. Use para elegir “IN/OUT" y pulse .

Reducción del nivel de salida de entrada

modo MULTI FILE

modo STEREO FILE

3. Use para elegir

“In1/2 PAD (−20dB)" y

pulse

4. Use para elegir la

entrada y pulse .

AVISO

Elija ALL para usar esta amortiguación en todas las entradas.

5. Use para elegir

“ON" y pulse .

H5 Handy Recorder

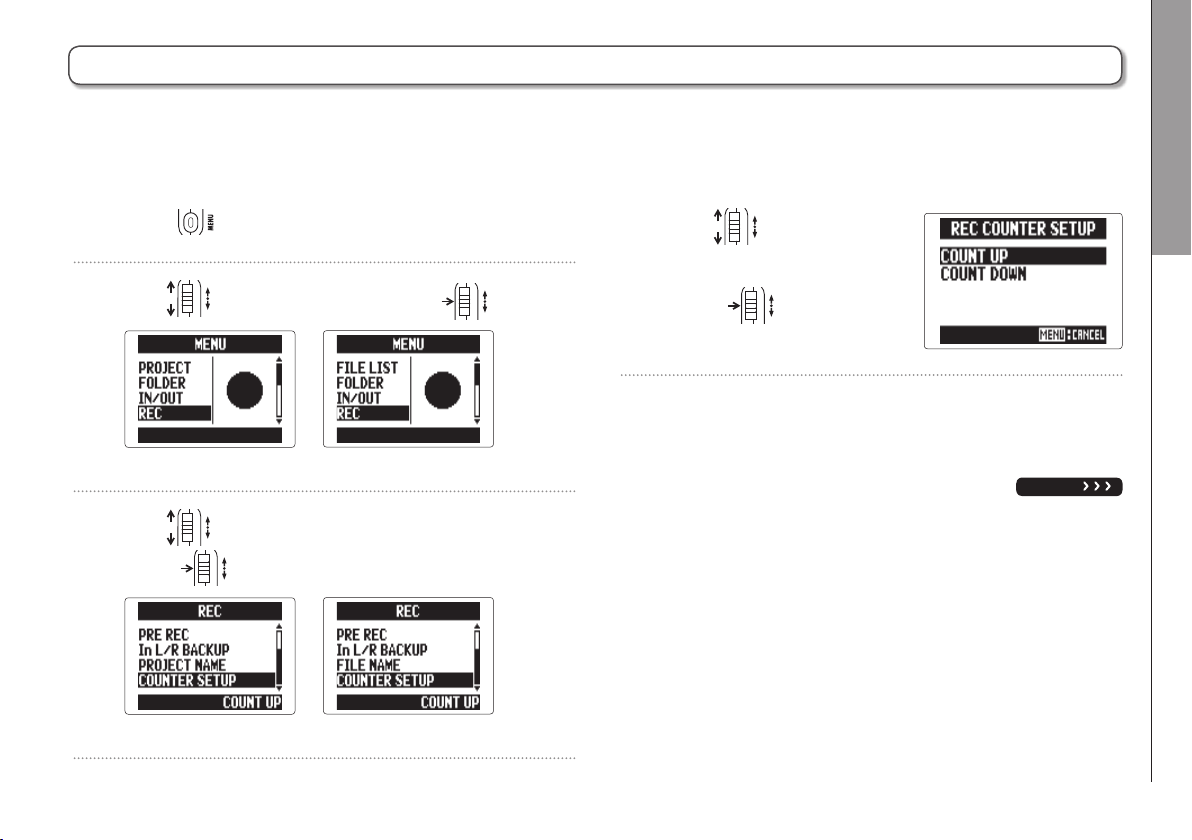

Ajuste del contador

Contador durante la grabación

Puede ajustar el contador para que le muestre el tiempo de grabación transcurrido (conteo hacia delante) o el tiempo de grabación restante (conteo hacia atrás).

1. Pulse .

2. Use para elegir “REC" y pulse .

modo MULTI FILE

modo STEREO FILE

4. Use para elegir el

formato del contador y

pulse

SIGUE

3. Use para elegir “COUNTER SETUP" y

pulse

Otros ajustes

Ajuste del contador

modo MULTI FILE

modo STEREO FILE

Ajuste del contador (continuación)

Otros ajustes

Contador durante la reproducción

También puede elegir si el contador le mostrará el tiempo de reproducción transcurrido (conteo hacia delante) o el que queda (hacia atrás).

1. Pulse .

Ajuste del contador

2. Use para elegir

“PLAY" y pulse .

3. Use para elegir

“COUNTER SETUP" y

pulse

4. Use para elegir el

formato del contador y

pulse

100

Zoom H5 User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Precauciones de seguridad y uso

Introducción

Índice

Nombre de las partes

Resumen de la unidad de micros

Conexión de micros/otras unidades a las entradas 1/2

Descripción de la pantalla

Alimentación

Carga de una tarjeta SD

Encendido y apagado

Ajuste de la fecha y la hora

Ajuste del tipo de pila usada

Proceso de grabación

Resumen de los modos de grabación

Selección del modo de grabación

Selección de entradas y ajuste de niveles

Grabación

Grabación automática

Pre-grabación

Claqueta previa a la grabación

Ajuste del nivel del micro lateral

Grabación de fondo

Sobregrabación

Reproducción básica

Cambio del modo de reproducción

Cambio del tono (clave) de reproducción

Cambio de la velocidad de reproducción

Mezcla de proyectos

Remezcla de un proyecto

Normalización

Eliminación de varios proyectos

Reconstrucción de un proyecto

Adición de memorias de voz

Intercambio de datos con ordenadores (lector de tarjeta)

Uso como un interface audio

Ajustes de interface audio

Uso del metrónomo

Ajuste de la mezcla de monitorización de entrada

Reducción del nivel de salida de línea

Monitorización de señales MS-RAW

Conversión de señales de entrada MS a stereo

Ajuste del formato de grabación

Cambio de ajustes de grabación automática

Ajuste del nivel de entrada (compresor/limitador)

Cambio del ajuste de la alimentación fantasma

Uso del plug-in power

Reducción del nivel de salida de entrada

Ajuste del contador
