Mode d’emploi
Introduction
Merci d’avoir choisi le
simplement par la suite "GFX-1").
Veuillez prendre le temps de lire soigneusement ce
manuel pour tirer le meilleur parti de cette unité et vous
assurer des performances et une fiabilité optimales.
Conservez ce manuel, la carte de garantie et toute autre
documentation pour référence untérieure.
Sommaire
PRECAUTIONS DE SECURITE . . . . . . . . . . . . . . . . . . . 2
Fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Termes de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Fonctionnement sur piles . . . . . . . . . . . . . . . . . . . . . . 5
Commandes et fonctions / Connexions . . . . . . . . . . . 6
Sélection de Patches à jouer . . . . . . . . . . . . . . . . . . . 10
Emploi de la fonction accordeur . . . . . . . . . . . . . . . . 12
Faire/changer les réglages du module DRIVE . . . . . 14
Edition d’un Patch . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Mémorisation/Copie de Patches . . . . . . . . . . . . . . . . 18
Emploi d’une pédale d’expression disponible séparément
Restauration des réglages d’usine . . . . . . . . . . . . . . 21
Séquence d’effets . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Paramètres d’effet . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Caractéristiques / Guide de dépannage . . . . . . . . . . 37
Précautions d’usage . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Liste des Patches . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
©
ZOOM Corporation
La reproduction de ce manuel, en totalité ou partie, est interdite quel qu’en
soit le moyen.
GFX-1 ZOOM
(appelé
. 20
r
A
r
r
r
A
r
A
PRECAUTIONS DE SECURITE
A
Dans ce manuel, des symboles sont employés pour
signaler les messages d’alertes et précautions à lire
afin de prévenir les accidents. Leur signification est
la suivante:
Ce symbole identifie des
explications concernant des
dangers extrêmes. Si vous l’ignorez
Dange
et utilisez mal votre appareil, vous
encourez des risques de graves
blessures ou même de mort
Ce symbole signale des explications
concernant des facteurs de danger.
Si vous l’ignorez et utilisez mal votre
ttention
appareil, vous risquez des
dommages corporels et matériels
Veuillez suivre les consignes de sécurité et
précautions d’emploi pour une utilisation sans
danger du GFX-1.
A propos de l’alimentation
Comme la consommation électrique de
cette unité est assez élevée, nous vous
Dange
recommandons d’employer autant que
possible l’adaptateur secteur. Si vous
utilisez des piles, n’employez que des
piles alcalines.
[Fonctionnement avec adaptateur
secteur]
• Veillez à n’utiliser qu’un adaptateur
secteur fournissant un CC 9V, 300 mA
et doté du "–" en fiche centrale (AD0006 Zoom). L’emploi d’un adaptateur
d’un autre type pourrait endommager
l’unité et présenter des risques.
• Ne connectez l’adaptateur secteur qu’à
une prise électrique de la tension
requise par celui-ci.
• Quand vous déconnectez l’adaptateur de
la prise, saisissez l’adaptateur et ne tirez
pas sur le câble.
• En cas de non utilisation prolongée ou
durant un orage, déconnectez
l’adaptateur secteur de la prise
électrique.
[Fonctionnement sur piles]
• Employez quatre piles conventionnelles
R6 (taille AA) IEC (alcalines).
• Le GFX-1 ne peut pas servir de chargeur.
• Portez attention à l’étiquetage de la pile
pour veiller à choisir le type correct.
ZOOM GFX-1
2
.
.
• En cas de non utilisation prolongée,
retirez les piles de l’appareil.
• Si les piles ont coulé, essuyez
soigneusement le compartiment des piles
et les extrémités de celles-ci pour retirer
tous les restes de liquide.
• Quand vous utilisez l’appareil, le capot du
compartiment des piles doit être fermé.
Environnement
Pour prévenir le risque d’incendie, choc
Dange
électrique ou mauvais fonctionnement,
évitez d’utiliser votre GFX-1 dans des
conditions où il est exposé à des:
• Températures extrêmes
• Sources de chaleur telles que radiateurs
ou poêles
• Forte humidité
• Poussières excessives ou sable
• Vibrations excessives ou chocs
Maniement
• Ne placez jamais d’objets remplis de
Dange
liquide, tels que des vases, sur le GFX-1
car cela peut causer un choc électrique.
• Ne placez pas sur le GFX-1 des sources
à flamme nue telles que des bougies
allumées car cela pourrait provoquer un
incendie.
• Le GFX-1 est un instrument de
précision. Evitez d’exercer une force
ttention
excessive sur ses commandes. Ne le
laissez pas tomber, et ne le soumettez
pas à des chocs ou des pressions
excessives.
• Ne laissez aucun corps étranger (pièces
ou épingles etc.) ou du liquide pénétrer
dans l’appareil.
Connexion des câbles et prises
d’entrée/sortie
ttention
Vous devez toujours éteindre le GFX-1 et
tout autre équipement avant de connecter
ou déconnecter tout câble. Veillez aussi à
déconnecter tous les câbles et l’adaptateur
secteur avant de déplacer le GFX-1.
Modifications
N’ouvrez jamais le boîtier du GFX-1 et ne
Dange
modifiez ce produit en aucune façon car
cela pourrait l’endommager.
Volume
N’utilisez pas le GFX-1 à fort volume
ttention
durant une longue période car cela
pourrait entraîner des troubles auditifs.
Fonctions
Le GFX-1 est un processeur multi-effet sophistiqué pour guitare ayant les
remarquables fonctions suivantes.
Performances supérieures
●
Le GFX-1 apporte une palette de 34 effets intégrés de haute qualité,
incluant une large variation de réglages de distorsion et de souples
effets de modulation. Jusqu’à 9 effets peuvent être utilisés
simultanément. En termes de performances et de fonctionnalités, le
GFX-1 dépasse de loin tous ceux de sa classe.
●
Boîtier robuste et sensation d’utilisation agréable
Le boîtier métallique et les grandes pédales du GFX-1 sont conçus
pour répondre aux rigueurs de l’emploi sur scène. Le fonctionnement
intuitif de l’unité dérive du très populaire ZOOM 606. Des sélecteurs
dédiés pour les effets de distorsion les plus importants font de
l’utilisation de cette unité un jeu d’enfant. Contrôler le type et
l’intensité de distorsion durant le jeu est direct et facile.
●
Accordeur chromatique automatique intégré
L’accordeur chromatique automatique intégré est adapté aux besoins
du guitariste et peut être utilisé sur scène.
●
Compatible avec une pédale d’expression
Connecter une pédale d’expression optionnelle facilite le réglage de
l’intensité d’effet ou du volume durant le jeu au pied. Que vous
choisissiez une pédale wah-wah ou un pitch bend de haute volée, la
gamme de sons disponibles est comparable à celle d’une unité haut de
gamme.
●
Le principe de la double alimentation permet l’emploi
n’importe où
En plus de l’adaptateur secteur, l’unité peut également être alimentée
par 4 piles R6 (taille AA) IEC. L’autonomie continue sur piles est
d’environ 7 heures avec des piles au manganèse et 24 heures avec des
piles alcalines.
ZOOM GFX-1
3
Termes de base
Cette section décrit quelques termes importants trouvés dans ce manuel.
Module d’effet
●
Comme représenté dans l’illustration ci-dessous, le son d’effet du GFX-1
est créé par le passage du signal au travers d’une série d’effets différents.
Chacun de ces effets est appelé un module d’effet.
IN OUT
COMP WAH AMPZNREQDRIVE
En plus des modules d’effet tels que DRIVE (distorsion), MOD/PITCH
(modulation), ou DLY/REV (delay et reverb), vous pouvez utiliser la
ZNR (Zoom Noise Reduction ou réduction de bruit Zoom) et le
simulateur d’ampli simultanément. Des paramètres tels que l’intensité
d’effet peuvent être réglés pour chaque module et les modules peuvent
être activés ou désactivés selon les besoins.
●
Type d’effet
Chaque module d’effet du GFX-1 contient une variété d’effets
appartenant à la même famille. Ce sont les types d’effet et vous pouvez en
sélectionner un à la fois. Par exemple, le module MOD/PITCH comprend
des effets de type chorus, flanger, pitch shifter, etc.
●
Paramètre d’effet
Chaque module d’effet a divers paramètres qui déterminent comment
l’effet fonctionne. En réglant les paramètres pour chaque module, vous
avez un contrôle considérable sur le son final.
●
Patch
Dans le GFX-1, les effets sont mémorisés et rappelés sous forme de
Patches. Un Patch contient des informations sur les réglages on/off des
modules, les types d’effet sélectionnés et les réglages des paramètres
d’effet. Le GFX-1 peut mémoriser 40 Patches dans sa mémoire interne.
●
Banque (Bank)
Une combinaison de 4 patches est appelée une banque. Le GFX-1 a un
total de 10 banques, de A à J. Les Patches de chaque banque sont
numérotés de 1 à 4. Pour sélectionner un Patch, vous spécifiez la banque
et le numéro de Patch. A1 sélectionne le Patch 1 de la banque A, et F4 le
Patch 4 de la banque F.
MOD/PITCH DLY/REV
ZOOM GFX-1
4
BANK J
BANK i
PATCH 1
PATCH 1
PATCH 2
PATCH 2
PATCH 3
PATCH 3
PATCH 4
PATCH 4
BANK d
BANK C
BANK b
BANK A
PATCH 1
PATCH 1
PATCH 2
PATCH 2
PATCH 3
PATCH 3
PATCH 4
PATCH 4
Mode de jeu/mode d’édition
●
PATCH 1
PATCH 1
PATCH 2
PATCH 2
PATCH 3
PATCH 3
PATCH 4
PATCH 4
BANK F
BANK E
PATCH 1
PATCH 1
PATCH 2
PATCH 2
PATCH 3
PATCH 3
PATCH 4
PATCH 4
BANK H
BANK G
PATCH 1
PATCH 1
PATCH 2
PATCH 2
PATCH 3
PATCH 3
PATCH 4
PATCH 4
Ces termes se réfèrent au statut de fonctionnement du GFX-1. Le mode
est choisi avec le sélecteur PLAY/EDIT. En mode de jeu (Play), vous
sélectionnez les effets pour jouer et en mode d’édition (Edit), vous
pouvez changer les réglages d’effet.
Fonctionnement sur piles
2.
1.
Retournez l'unité, poussez le
clapet du compartiment des piles
et relevez le couvercle.
Couvercle du
compartiment
des piles
OPEN
Clapet
3.
Fermez le compartiment des piles.
Vérifiez que le clapet s'est verrouillé.
Bas du GFX-1
Couvercle du compartiment
des piles
Insérez 4 piles R6 (taille AA) IEC
neuves dans le compartiment
des piles.
4 piles R6 (taille AA)
IEC
La polarité des piles alterne
à chaque emplacement.
NOTE
Quand un point (.) clignote dans l’afficheur, les piles sont quasiment épuisées.
Remplacez-les dès que possible.
ZOOM GFX-1
5
Commandes et fonctions / Connexions
Face supérieure
Sélecteur DRIVE
Sélectionne la distorsion (type d'effet)
employé dans le module DRIVE.
Afficheur
Affiche diverses informations utiles au
fonctionnement du GFX-1, numéro de
Patch, réglages de paramètre, etc.
Touche STORE
Sert à stocker un Patch édité
ou à copier un Patch existant
en un autre endroit.
Touches GAIN [+] / [-]
Règlent l'intensité et le gain
de la distorsion du module
DRIVE.
Diode DRIVE
Indique le statut
on/off du module
DRIVE.
ZOOM GFX-1
6
Pédales commutateurs [1] – [4]
Servent à la sélection du Patch d'effet et
au fonctionnement de l'accordeur.
Commandes et fonctions / Connexions
Sélecteur PLAY/EDIT
Fait alterner entre le mode de jeu et le mode d'édition
et sert aussi à sélectionner le module à éditer.
Touches VALUE [+] / [-]
Servent à régler les valeurs de réglage de différents
éléments.
Touches BANK [W] / [Q]
Servent à changer de banque de Patches d'effets.
ZOOM GFX-1
7
Commandes et fonctions / Connexions
Face arrière
Prise jack [OUTPUT / PHONES]
Cette prise sert à connecter un amplificateur de guitare ou des
écouteurs stéréo. Un câble bretelle en Y peut également être employé
pour relier le GFX-1 à deux amplificateurs.
Prise jack [INPUT]
Connectez la guitare à cette prise.
Connexions
Pour utiliser le GFX-1 en configuration
mono, connectez la sortie jack [OUTPUT/
PHONES] à l'amplificateur à l'aide d'un
câble à fiche jack mono. En utilisant un
câble bretelle en Y et en connectant la
sortie à deux amplificateurs, vous pouvez
obtenir un son plus ample des effets. Il est
aussi possible de connecter une paire
d'écouteurs à cette prise.
ZOOM GFX-1
8
Commandes et fonctions / Connexions
Prise jack [CONTROL IN]
Une pédale d'expression optionnelle (FP01/FP02) peut être connectée ici.
Prise adaptateur secteur [DC IN]
L'adaptateur secteur dédié AD-0006 (CC 9 V, 300 mA,
moins au centre) peut être connecté ici.
Interrupteur [POWER ON/OFF]
Met le GFX-1 sous/hors tension.
Pour prévenir la déconnexion accidentelle du câble de
l'adaptateur secteur, enroulez le câble autour du
crochet comme illustré ci-dessous.
[CONTROL IN]
En connectant ici une pédale
d'expression optionnelle (FP01/FP02),
vous pouvez régler l'intensité de l'effet.
ZOOM GFX-1
9
Sélection de Patches à jouer
Pour essayer le GFX-1, nous vous recommandons de simplement jouer
de votre instrument en changeant les Patches.
Mise sous tension
Connectez votre instrument et votre ampli guitare au
GFX-1, puis réglez l'interrupteur [POWER ON/OFF] de
la face arrière sur ON.
Allumez l'amplificateur de guitare et réglez le volume en
position convenable.
Réglez le GFX-1
en mode de jeu
Réglez le sélecteur
[PLAY/EDIT] sur "PLAY"
s'il est sur une autre
position.
Le numéro de banque et de
Patch actuellement
sélectionnés s'affichent.
Banque
N° de Patch
TRUC
Immédiatement après mise sous
tension du GFX-1, l'unité est en
mode de jeu même si le sélecteur
[PLAY/EDIT] est réglé sur une autre
position.
ZOOM GFX-1
10
Changez de
Patch
Pour changer de Patch
en mode de jeu, utilisez les
pédales commutateurs
[1] - [4].
Sélection de Patches à jouer
Pour régler le volume général
Pressez une des touches VALUE
[+]/[-] pour changer la valeur.
La plage de réglage est 0 - 50. Quand
l'unité est éteinte et rallumée, le réglage est ramené à 40.
TRUC
Quand vous utilisez des écouteurs, le réglage de
volume général peut servir à régler le volume
d'écoute.
Changez de banque
Pour choisir entre les banques A - J, utilisez les
touches BANK [W]/[Q].
TRUC
En pressant les deux pédales commutateurs [1] et [2]
ensemble, vous pouvez passer à la banque précédente et
en pressant les deux pédales commutateurs [3] et [4]
ensemble, vous pouvez passer à la banque suivante.
ZOOM GFX-1
11
Emploi de la fonction accordeur
Le GFX-1 intègre un accordeur chromatique automatique pour guitare.
Pour l’utiliser, les effets intégré s doivent être court-circuité s
(momentanément coupés) ou coupés (son d’origine et son d’effet coupés).
NOTE
La fonction accordeur n’est pas disponible si le sélecteur PLAY/EDIT est réglé
sur une autre position que PLAY.
Choisissez bypass ou coupure (Mute)
Pressez la pédale commutateur [1] - [4] correspondant au
Patch actuellement sélectionné.
Presser et relâcher
immédiatement les
commutateurs fait passer
l'unité en mode bypass.
Presser et maintenir les
commutateurs au moins 1
seconde fait passer l'unité
en mode mute.
b
P
M
t
Bypass Mute
Accordez
la guitare
Jouez à vide la
corde à accorder
et regardez
l'afficheur.
Le côté gauche de l'afficheur donne la note
la plus proche de la hauteur actuelle.
A
8
A
8
ZOOM GFX-1
12
Emploi de la fonction accordeur
Régler la hauteur de référence
de l'accordeur
La hauteur de référence par défaut de l'accordeur (le réglage établi
à la mise sous tension de l'unité) est le la médian à 440 Hz. Vous
pouvez affiner cette hauteur de référence si désiré.
Pressez une des touches VALUE [+] / [-].
La référence actuelle s'affiche durant 2 secondes
environ. Le réglage par défaut est "40" (la médian = 440 Hz).
Avec les touches VALUE [+] / [-], affinez le réglage.
La plage de réglage est 35 - 45 (la médian = 435 à 445 Hz).
TRUC
Si l'unité est éteinte et rallumée, le
réglage revient à la valeur par défaut
"40" (la médian = 440 Hz).
Retour en
mode de jeu
Pressez une des pédales
commutateurs [1] - [4].
Le Patch correspondant est
appelé.
Haut. excessive Haut. correcte
L'indication tourne
d'autant plus vite que la hauteur est éloignée
Haut. insuffisante
Le côté droit de l'afficheur
présente un symbole indiquant à
quel point l'accord est éloigné.
Accordez les autres
cordes de la même
façon.
ZOOM GFX-1
13
Faire/changer les réglages du module DRIVE
Le DRIVE comprend divers types de distorsions et réglages de gain à
choisir à tout moment avec à la fois le sélecteur dédié et les touches.
TRUC
L’opération suivante peut s’effectuer en mode de jeu ou en mode d’édition.
Sélectionnez le type de distorsion
du module DRIVE
Utilisez le sélecteur DRIVE pour choisir le type de
distorsion désiré (type d'effet).
Le nom du type d'effet
sélectionné s'affiche
durant 2 secondes
environ. Pour une liste
détaillée des types
d'effet, voir la section
"Paramètres d'effet" à la
fin de ce manuel.
F
d
TRUC
En réglant le sélecteur
PLAY/EDIT en position
DRIVE, vous pouvez
contrôler le type d'effet
actuel.
NOTE
Quand la diode DRIVE est éteinte, le module DRIVE est
coupé. Si vous changez de type d'effet dans ces conditions,
le module est automatiquement remis en service.
ZOOM GFX-1
14
Faire/changer les réglages du module DRIVE
Réglez le gain du module DRIVE.
Pressez une des touches GAIN [+] / [-].
Selon le type d'effet actuellement sélectionné, la
profondeur de distorsion ou le gain du signal
change. La valeur du paramètre GAIN s'affiche
durant environ 2 secondes.
2
6
Pour commuter
on ou off le
module DRIVE
Pressez ensemble les
touches GAIN [+] / [-].
Quand le module DRIVE est
coupé, la diode DRIVE est
éteinte.
TRUC
Le changement fait ainsi n'est
que temporaire. Quand vous
changez de Patch, le réglage
revient à sa condition d'origine.
Si vous désirez conserver le
changement, mémorisez le
Patch, comme décrit page 18.
ZOOM GFX-1
15
Edition d’un patch
L’édition, c’est le changement des réglages de différents paramètres
d’effet d’un Patch. Utilisez un Patch existant comme point de départ et
ajustez ces paramètres pour créer votre propre son original.
Sélectionnez le paramètre d'effet
Utilisez le sélecteur PLAY/EDIT pour sélectionner le
module et le paramètre à éditer.
Le GFX-1 passe en mode d'édition et la valeur du paramètre d'effet
actuellement sélectionné s'affiche. Quand le GFX-1 est en mode
d'édition, un point apparaît dans le coin inférieur droit de l'afficheur.
Valeur du paramètre
3
0
Allumé
Pour des
informations sur
les modules d'effet
et paramètres, voir
la section
"Paramètres
d'effet" à la fin de
ce manuel.
TRUC
Le module DRIVE
peut aussi être
directement édité
avec le sélecteur
DRIVE et les
touches GAIN [+] /
[-](→ p. 14).
ZOOM GFX-1
16
Quittez le mode d'édition
Réglez le sélecteur PLAY/EDIT sur
"PLAY". L'unité revient en mode de jeu.
Edition d’un Patch
Ajustez la valeur de réglage du
paramètre
Utilisez les touches VALUE [+] / [-].
Les touches opèrent comme suit.
• Touche gardée enfoncée: La valeur change en continu.
• Une touche tenue pendant que l'autre est pressée:
La valeur augmente/diminue rapidement.
• Les deux touches sont pressées simultanément:
Passage au type d'effet suivant dans le même module.
Changer le réglage
on/off du module
Pressez une des pédales
commutateurs [1] – [4].
Cela commute on ou off le module
d'effet choisi avec le sélecteur
PLAY/EDIT.
NOTE
Quand le sélecteur [PLAY/EDIT] est réglé
sur "PATCH LEVEL", le module ne peut
pas être désactivé.
NOTE
Les changements d'édition ainsi faits ne sont que temporaires. Si vous
retournez au mode de jeu et sélectionnez un autre Patch, les réglages
reviennent à leur valeur d'origine. Pour conserver ces changements,
mémorisez les réglages avant de changer de Patch ( p.18 ).
ZOOM GFX-1
17
Mémorisation/Copie de Patches
Un Patch édité peut être mémorisé dans tout emplacement de la mémoire
interne de l’unité. Il est aussi possible de copier un Patch existant et de le
mémoriser dans un autre emplacement.
Pressez la touche STORE en
mode de jeu ou d'édition
Le numéro de banque et de Patch clignotent dans
l'afficheur.
A
1
ZOOM GFX-1
18
Spécifiez la destination de
mémorisation/copie
Utilisez les touches BANK [W]/[Q] et les
pédales commutateurs [1] - [4] pour spécifier
le Patch de destination de la mémorisation/copie.
b
4
Mémorisation/Copie de Patches
Pressez une fois encore la
touche STORE.
Quand le processus de mémorisation/copie est
terminé, l'unité revient au mode d'origine avec le
Patch de destination sélectionné.
NOTE
Une fois la mémorisation/copie exécutée, le contenu
de la destination de mémorisation est remplacé et ne
peut être restauré si c'était un Patch d'utilisateur.
Vous devez donc faire attention lors du choix d'un
Patch de destination. Toutefois, les réglages d'usine
par défaut d'un Patch ou de tous les Patches
peuvent être récupérés comme décrit en page 21.
b
Annuler le processus de
mémorisation/copie
Pressez les touches VALUE [+]/[-] ou
GAIN [+]/[-] à la place de la touche
STORE.
Le processus de mémorisation est annulé et
l'unité revient au mode précédent.
4
NOTE
Le processus de mémorisation est aussi
annulé quand le sélecteur [PLAY/EDIT] ou
[DRIVE] est manipulé.
ZOOM GFX-1
19
Emploi d’une pédale d’expression disponible séparément
Le GFX-1 est doté d’une prise jack [CONTROL IN] acceptant une
pédale d’expression optionnelle. Connectez et utilisez la pédale comme
suit.
■ Emploi de la pédale d’expression (FP01/FP02)
Si vous connectez une pédale d’expression optionnelle à la prise
[CONTROL IN], la pédale peut être utilisée pour régler le volume ou en
tant que contrôleur en temps réel pour un paramètre d’effet.
Pour des informations sur les paramètres qui peuvent être pilotés par la
FP01/FP02, voir pages 25 - 36.
1. Insérez la fiche de la FP01/FP02 dans la prise [CONTROL
IN] et allumez le GFX-1.
2. Sélectionnez un Patch en mode de jeu et bougez vers le
haut ou le bas la pédale d’expression.
Selon ce qui est programmé pour ce Patch, la pédale changera le
volume ou un paramètre d’effet.
TRUC
La pédale peut également être employée en mode d’édition.
NOTE
Si vous connectez la pédale d’expression alors que le GFX-1 est en service, de
mauvais fonctionnements peuvent se produire. Veillez à connecter d’abord la
pédale puis à ensuite allumer le GFX-1.
ZOOM GFX-1
20
Restauration des réglages d’usine
Le GFX-1 est livré avec 40 Patches recommandés (Patches d’usine par
défaut). Même si vous remplacez n’importe lequel de ces Patches, vous
pouvez restaurer son contenu originel à tout moment.
Il y a deux façons de restaurer les ré glages d’usine par dé faut.
L’initialisation totale ("AL" pour All) ramène la totalité des Patches à
leur condition d’origine. Le rappel d’un Patch d’usine ramène un Patch
spécifique à sa condition d’origine.
1. En tenant enfoncée la touche STORE, mettez
l’unité sous tension.
"AL" clignote dans l’afficheur.
■ Pour accomplir une initialisation totale
2. Pressez une fois encore la touche STORE.
Tous les réglages de Patch sont ramenés à leur condition d’usine par
défaut, et l’unité passe en mode de jeu. Pour annuler l’initialisation
totale, pressez la touche VALUE [-].
NOTE
Tous les Patches créés par l’utilisateur seront perdus lors d’une initialisation
totale. Utilisez donc cette fonction avec soin.
■ Pour accomplir un rappel de Patch
2.
Utilisez les touches BANK [W]/[Q] et les pédales
commutateurs [1] - [4] pour sélectionner le Patch
à ramener à sa condition d’origine.
Le numéro de banque/Patch spécifié clignote dans
l’afficheur.
3. Pressez une fois encore la touche STORE.
Les réglages du patch spécifié reviennent à leur valeur d’usine par
défaut.
Vous pouvez répéter les étapes 2 et 3 pour restaurer d’autres Patches.
Pour terminer la procédure de rappel de Patch, pressez la touche VALUE
[-]. L’unité basculera alors en mode de jeu.
A
C
ZOOM GFX-1
L
2
21
Séquence d’effets
Un Patch du GFX-1 peut être comparé à 8 modules d’effet connectés en
série, comme représenté dans l’illustration ci-dessous. Selon le réglage
on/off des modules individuels, vous pouvez utiliser les 8 modules
d’effet ensemble ou n’utiliser que certains modules.
● Séquence des modules d’effet et types d’effet
Module d'effet
COMP/LIMIT
COMPRESSOR
LIMITER
WAH
AUTO WAH
PEDAL
BOOST
DRIVE MOD/PITCH
FDR CLN
US BLUES
MS DRV
BG DRV
PVY DRV
OD
DIST
LEAD
FUZZ
METAL
ACOUSTIC
4 BAND
EQ
ZNREQ
ZNR
AMP
COMBO
BRIGHT
COMBO
STACK
Pour certains modules d’effet, vous pouvez
choisir entre plusieurs types d’effet. Par
exemple, le module MOD/PITCH offre les
choix de CHORUS, FLANGER, PHASE,
TREMOLO, etc.
Dans ce module, vous pouvez aussi avoir deux types d’effet
fonctionnant à la suite tels que FLANGER → CHORUS ou
TREMOLO → CHORUS.
ZOOM GFX-1
22
CHORUS
FLANGER
FLANGER
CHORUS
PHASE
PHASE
CHORUS
DOUBLING
DOUBLING
CHORUS
TREMOLO
TREMOLO
CHORUS
STEP
STEP
CHORUS
CRY1
CRY2
CRY
CHORUS
RING MOD
RING MOD
CHORUS
SLOW ATTACK
SLOW ATTACK
PITCH SHIFT
PITCH SHIFT
DLY/REV
DELAY
ECHO
HALL
ROOM
Type
d'effet
AUTO WAH
g
p
.
The expression pedal adjusts the sensitivity for auto wah.
PEDAL AUTO WAH
OFF
Turns the WAH module off.
ssion pedal for pedal wah, where
PEDA
AL BOOST
T
odule
f
Paramètres d’effet
Cette section explique tous les types et paramètres d’effet dans les
modules d’effet.
● Comment lire les listes de "Paramètres d’effet"
Affichage
Présente les réglages qui peuvent être sélectionnés pour chaque module
avec les touches VALUE [+] / [-]. Selon le module d'effet sélectionné, le
type d'effet, le réglage de paramètre ou les deux s'affichent
Seul le type
d'effet est affiché
F
U
Type d'effet
Seule la valeur de
paramètre est affichée
4
0
Valeur de réglage
Le type d'effet et la valeur
de paramètre sont affichés
C
9
Type d'effet
Valeur de réglage
Sélecteur PLAY/EDIT
L'illustration montre la position du sélecteur pour appeler le
module d'effet/paramètre d'effet
WAH m
This module comprises auto wah and pedal wah for use
with the expression pedal. Use the VALUE [+] / [-] keys to
select the effect type and adjust the effect intensity.
This effect type automatically varies the amount of wah dependent on playin
intensity. Higher setting values result in higher input sensitivity for the auto wah
effect, so that wah o
erates also with low input signal levels
Module on/of
Pour chaque module d'effet,
sélectionner le réglage "oF"
désactivera le module (le réglage
"oF" ne peut pas être sélectionné
si le sélecteur [PLAY/EDIT] est
réglé sur"PATCH LEVEL").
• Excepté pour la pédale wah-wah, quand un type d'effet ayant une icône
TRUC
de pédale est sélectionné, le son reflète un réglage représentatif de ce
module.
• Si aucun type d'effet à icône de pédale n'est sélectionné dans un Patch,
la pédale d'expression fonctionne comme pédale de volume.
Icône de pédale
Quand vous sélectionnez le type d'effet, le
module d'effet correspondant peut être
piloté en temps réel par une pédale
d'expression connectée au GFX-1. Le
paramètre modifié par le mouvement de la
pédale dépend aussi du type d'effet.
ZOOM GFX-1
23
Paramètres d’effet PATCH LEVEL COMP/LIMIT
PATCH LEVEL
Niveau de Patch
Règle le volume général du patch. Une valeur de 25 correspond à un gain
unitaire (niveau d’entrée et niveau de sortie sont équivalents).
COMP/LIMIT
Module COMPRESSEUR/LIMITEUR
Ce module comprend les types d’effet compresseur et
limiteur. Utilisez les touches VALUE [+] / [-] pour
sélectionner le type d’effet et régler l’intensité d’effet.
■ COMPRESSOR (Compresseur)
Ce type d’effet atténue les composants de haut niveau du signal et accentue les
composants de bas niveau de celui-ci, conservant ainsi un niveau de signal global
dans une certaine fourchette. Il prolonge le sustain et rend le son plus uniforme.
Des valeurs de réglage plus élevées donnent une compression plus forte.
NIVEAU
Son d'origine
NIVEAU
Compresseur
ZOOM GFX-1
24
TEMPS
TEMPS
■ LIMITER (Limiteur)
Ce type d’effet atténue les niveaux crête et empêche la saturation du module
suivant. Des valeurs de réglage plus élevées donnent une action plus forte.
NIVEAU
Son d'origine
TEMPS
NIVEAU
Limiteur
TEMPS
Paramètres d’effet COMP/LIMIT WAH
■ OFF
Désactive le module COMP/LIMIT.
WAH
Module wah-wah
Ce module comprend une wah-wah automatique et une
pédale wah-wah utilisée avec la pédale d’expression.
Utilisez les touches VALUE [+] / [-] pour sélectionner le
type d’effet et régler l’intensité d’effet.
■ AUTO WAH (Wah-wah automatique)
Ce type d’effet fait varier automatiquement la quantité de wah-wah en
fonction de l’intensité de jeu. Des valeurs de réglage plus élevées donnent une
sensibilité d’entrée plus haute pour l’effet wah-wah automatique, aussi cet
effet agit-il alors avec des niveaux de signal entrant plus faibles.
■ PEDAL AUTO WAH (Pédale wah-wah automatique)
La pédale d’expression règle la sensibilité de la wah-wah automatique.
■ PEDAL BOOST (Accentuation par pédale)
Crée un son dans lequel une certaine fréquence est accentuée quand la pédale
wah-wah est semi-ouverte. Des valeurs de réglages plus élevées donnent une
fréquence accentuée plus haute.
■ PEADL WAH (Pédale wah-wah)
Ce type d’effet permet d’utiliser la pédale d’expression comme pédale
wah-wah, où la pédale peut servir à décaler vers le haut ou le bas la
fréquence accentuée.
■ OFF
Le module WAH est désactivé
ZOOM GFX-1
25
Paramètres d’effet DRIVE
DRIVE
Module de saturation
En plus des 9 types de distorsion, ce module comprend
aussi deux types d’effet à son clair.
Utilisez les touches VALUE [+] / [-] pour sélectionner le
type d’effet et les touches GAIN [+] / [-] pour régler le
gain.
Régler le gain sur "dP" permet de contrôler le
gain par la pédale d’expression (pour tous les
types d’effet du module DRIVE).
■ FDR CLN (FDR Clean)
Simule le son clair d’un ampli à lampe intégré.
■ US BLUES
Son crunch solide pour jouer du blues.
■ MS DRV (MS Drive)
Son saturé émulant un ampli multicorps à lampe de type britannique.
■ BG DRV (BG Drive)
Son saturé émulant un ampli multicorps à lampe avec des médiums solides et
contrôlés.
■ PVY DRV (PVY Drive)
Son saturé d’amplificateur à lampe à haut gain, super pour le Heavy Metal.
■ OD (Overdrive)
Son saturé étendu ayant le caractère d’une distorsion d’amplificateur à lampe.
■ DIST (Distorsion)
Distorsion similaire à la saturation d’un ampli trois corps en style Hard Rock.
■ LEAD
Son de distorsion douce et brillante.
ZOOM GFX-1
26
Paramètres d’effet DRIVE EQ
■ FUZZ
Son fuzz style années 60 avec de grosses basses.
■ METAL
Son de type Heavy Metal avec graves et aigus accentués. Convient aussi à un
son de guitare 7 cordes.
■ ACOUSTIC
Change le son d’une guitare électrique en celui d’une guitare acoustique.
■ OFF
Désactive le module DRIVE.
EQ
Module correcteur ou égaliseur (paramètre
de base)
Ce module comprend un égaliseur 4 bandes. Utilisez
les touches VALUE [+] / [-] pour sélectionner les
caractéristiques de correction.
■ 4-BAND EQ (Egaliseur 4 bandes)
Permet d’accentuer ou d’atténuer les bandes de graves/médiums/aigus/
présence. Vous pouvez sélectionner un des 50 motifs disponibles (1 - 50).
1 - 10:
Des valeurs basses donnent une atténuation des aigus
et une accentuation des graves.
11 - 20:
Des valeurs basses donnent une fréquence accentuée
plus basse.
21 - 24:
Des valeurs basses donnent des médiums accentués.
25:
Caractéristiques neutres
26 - 30:
Des valeurs élevées donnent des aigus accentués.
31 - 40:
Des valeurs élevées donnent une fréquence accentuée
plus haute.
41 - 50:
Des valeurs élevées donnent une présence et des graves
accentués.
■ OFF
Désactive le module EQ.
ZOOM GFX-1
27

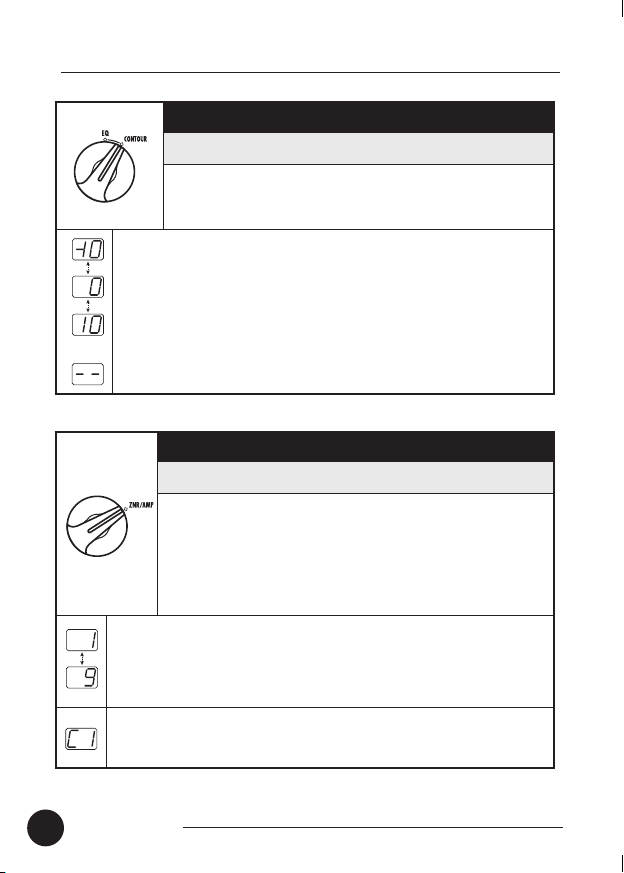

Paramètres d’effet CONTOUR ZNR/AMP
CONTOUR
Paramètres étendus du module EQ
Permet le réglage fin des caractéristiques de
correction sélectionnées avec les paramètres basiques
du module EQ.
■ CONTOUR
La valeur 0 étant la référence (réglage neutre), des valeurs négatives
accentuent la plage basse et des valeurs positives accentuent la plage haute.
Quand le module EQ est activé (ON), ce paramètre est toujours actif. Vérifiez
ce paramètre si le réglage de type d’effet égaliseur 4 bandes ne semble pas
produire les résultats désirés.
(indication
off)
ZNR/AMP
Module ZNR/AMPLI
Ce module comprend la ZNR (réduction de bruit Zoom)
pour réduire le bruit durant les pauses ou passages
silencieux du jeu, et un simulateur d’ampli qui simule le
son de divers amplificateurs de guitare. Utilisez les
touches VALUE [+] / [-] pour régler le seuil de la ZNR ou
sélectionner le type d’amplificateur.
■ ZNR
La ZNR (réduction de bruit Zoom) sert à réduire le bruit durant les pauses ou
passages silencieux du jeu. Des valeurs de réglage plus élevées donnent une
réduction plus efficace du bruit. Réglez la valeur aussi haut que possible sans
entraîner de coupures artificielles du son.
■ COMBO
Simule un amplificateur de type combo. Quand ce réglage est sélectionné, le
simulateur d’ampli est activé et la ZNR est désactivée.
ZOOM GFX-1
28
Paramètres d’effet ZNR/AMP
■ ZNR + COMBO
La ZNR et le simulateur d’ampli combo sont tous les deux activés. Augmenter
la valeur du chiffre de droite donne une réduction de bruit plus efficace.
■ BRIGHT COMBO
Simule un amplificateur de type combo au son brillant. Quand ce réglage est
sélectionné, le simulateur d’ampli est activé et la ZNR est désactivée.
■ ZNR + BRIGHT COMBO
La ZNR et le simulateur d’ampli combo brillant sont tous les deux activés.
Augmenter la valeur du chiffre de droite donne une réduction de bruit plus
efficace.
■ STACK
Simule un amplificateur de guitare de type multicorps. Quand ce réglage est
sélectionné, le simulateur d’ampli est activé et la ZNR est désactivée.
■ ZNR + STACK
S
2
La ZNR et le simulateur d’ampli guitare de type multicorps sont tous les deux
activés. Augmenter la valeur du chiffre de droite donne une réduction de bruit
S
9
plus efficace.
■ OFF
Le module ZNR/AMP est désactivé.
ZOOM GFX-1
29
Paramètres d’effet MOD/PITCH
MOD/PITCH
Module Modulation/Hauteur
Ce module comprend des effets de modulation tels que
chorus et flanger, ainsi qu’un transpositeur (pitch
shifter). Utilisez les touches VALUE [+] / [-] pour
sélectionner le type d’effet et régler l’intensité de l’effet.
■ CHORUS
Cet effet mélange une composante transposée de façon variable avec le signal
d’origine, ce qui donne un son plein et expansif. Des valeurs de réglage plus
élevées donnent un effet de chorus plus prononcé.
HAUTEUR
+
Son d'origine
0
-
TEMPS
■ PEDAL CHORUS (Chorus avec pédale)
La pédale d’expression règle l’intensité du son d’effet chorus.
■ FLANGER
Cet effet produit un son ondulant, unique, en transposant la hauteur vers le
haut et le bas. Des valeurs plus élevées donnent une modulation plus rapide.
■ FLANGER➔CHORUS
Ce type d’effet est une connexion en série d’un flanger et d’un chorus. Des
réglages plus élevés donnent une modulation de flanger plus rapide (l’intensité
du chorus est fixe).
■ PEDAL FLANGER (Flanger avec pédale)
La pédale d’expression règle la vitesse de modulation de l’effet flanger.
HAUTEUR
+
0
-
HAUTEUR
+
0
-
Son d'effet
(canal gauche)
TEMPS
Son d'effet (canal droit)
TEMPS
ZOOM GFX-1
30
S
Paramètres d’effet MOD/PITCH
■ PHASE SHIFT (Phaser)
Cet effet mélange une composante
dont la phase est décalée avec le son
d’origine, ce qui donne un caractère
pulsatile. Des réglages plus élevés
donnent une modulation plus rapide.
NIVEAU
+
0
-
Son d'origine
Son d'effet
TEMPS
■ PHASE SHIFT➔CHORUS
Ce type d’effet est une connexion en série d’un phaser et d’un chorus. Des
réglages plus élevés donnent une modulation plus rapide du phaser (l’intensité
du chorus est fixe).
■ PEDAL PHASE SHIFT (Phaser avec pédale)
La pédale d’expression règle la vitesse de modulation de l’effet phaser.
■ DOUBLING (Doublage)
Cet effet ajoute des composantes très légèrement retardées au signal d’origine,
ce qui donne au son plus de corps comme si plusieurs instruments jouaient à
l’unisson. Des réglages plus élevés donnent un effet de doublage plus prononcé.
■ DOUBLING➔CHORUS
Ce type d’effet est une connexion en série d’un doublage et d’un chorus. Des
réglages plus élevés donnent un effet de doublage plus prononcé (l’intensité
du chorus est fixe).
■ PEDAL DOUBLING (Doublage avec pédale)
La pédale d’expression règle l’intensité de l’effet de doublage.
■ TREMOLO
Cet effet fait varier périodiquement le volume. Des valeurs de réglage plus
élevées donnent un trémolo plus rapide.
NIVEAU
+
0
-
Son d'origine Signal après effet trémolo
TEMPS
NIVEAU
+
0
-
TEMP
ZOOM GFX-1
31
Paramètres d’effet MOD/PITCH
■ TREMOLO➔CHORUS
Ce type d’effet est une connexion en série d’un trémolo et d’un chorus. Des
réglages plus élevés donnent un trémolo plus rapide (l’intensité du chorus est
fixe).
■ PEDAL TREMOLO (Trémolo avec pédale)
La pédale d’expression règle la vitesse de l’effet trémolo.
■ STEP (Filtre à paliers)
Cet effet introduit un filtre qui change aléatoirement, donnant un son d’arpège
automatique. Des réglages plus élevés donnent un changement plus rapide des
paliers.
■ STEP➔CHORUS
Ce type d’effet est une connexion en série d’un Step et d’un chorus. Des
réglages plus élevés donnent un changement de palier plus rapide (l’intensité
du chorus est fixe).
■ PEDAL STEP (Filtre à paliers avec pédale)
La pédale d’expression règle la vitesse de l’effet Step.
■ CRY1
Cet effet change le son d’une façon similaire à celle d’un simulateur de voix.
Des réglages plus élevés donnent un changement de son plus prononcé.
■ CRY2
C’est un effet Cry avec un caractère sonore différent de CRY1. Des réglages
plus élevés donnent un changement de son plus prononcé.
■ CRY➔CHORUS
Ce type d’effet est une connexion en série d’un effet Cry et d’un chorus. Des
réglages plus élevés donnent un changement de son de type Cry plus prononcé
(l’intensité du chorus est fixe).
■ PEDAL CRY (Effet Cry avec pédale)
La pédale d’expression règle la sensibilité d’entrée de l’effet Cry.
ZOOM GFX-1
32
Paramètres d’effet MOD/PITCH
■ RING MOD (Ring Modulator ou Modulateur en anneau)
Cet effet ajoute une modulation d’amplitude au signal, donnant un son
métallique. Des réglages plus élevés donnent une fréquence de modulation
plus haute.
■ RING➔CHORUS (Modulateur en anneau➔Chorus)
Ce type d’effet est une connexion en série d’un modulateur en anneau et d’un
chorus. Des réglages plus élevés donnent une fréquence plus élevée du
modulateur en anneau (l’intensité du chorus est fixe).
■ PEDAL RING MOD (Modulateur en anneau avec pédale)
La pédale d’expression règle la fréquence de modulation du modulateur
en anneau.
■ SLOW ATTACK (Attaque lente)
Cet effet réduit la vitesse d’attaque du son, ce qui donne un son ayant un style
de jeu de violon. Des valeurs plus élevées donnent une attaque plus lente.
■ SLOW ATTACK➔PITCH SHIFT
Ce type d’effet est une connexion en série d’un effet d’attaque lente et d’un
transpositeur (pitch shifter). Des réglages plus élevés donnent une attaque plus
lente (le pitch shifter est réglé de façon fixe à l’octave supérieure).
■ PEDAL SLOW ATTACK (Attaque lente avec pédale)
La pédale d’expression règle le temps de montée de l’attaque lente.
ZOOM GFX-1
33
Paramètres d’effet MOD/PITCH
■ PITCH SHIFTER (Transpositeur)
Cet effet fait varier la hauteur du son d’origine. Vous pouvez sélectionner un
des 9 motifs de transposition preset (P1 - P9).
• P1 : Une composante transposée d’une octave vers le bas est mixée
avec le son d’origine.
• P2 : Une composante transposée d’une quinte juste vers le bas est
mixée avec le son d’origine.
• P3 : Un effet chorus est ajouté au réglage P2.
• P4 : Une composante transposée d’une quarte juste vers le haut est
mixée avec le son d’origine.
• P5 : Un effet chorus est ajouté au réglage P4.
• P6 : Une composante transposée d’une octave vers le haut est
mixée avec le son d’origine.
• P7 : Une composante légèrement transposée est mélangée au son
d’origine, donnant un chorus avec modulation légère.
• P8 : Une composante transposée d’une quarte juste vers le haut et
le bas est mixée avec le son d’origine.
• P9 : Une composante transposée d’une octave vers le haut et le bas
est mixée avec le son d’origine.
■ PEDAL PITCH DOWN (Transposition par pédale vers le
bas)
La pédale d’expression transpose la hauteur du son d’origine vers le
bas. La plage de réglage est de 0 à -2 octaves.
■ PEDAL PITCH UP (Transposition par pédale vers le
haut)
La pédale d’expression transpose la hauteur du son d’origine vers le
haut et le son décalé est mélangé à l’original. La plage de réglage est de
0 à +1 octave.
■ OFF
Désactive le module MOD/PITCH.
ZOOM GFX-1
34
Paramètres d’effet DLY/REV
DLY/REV
Module Delay/Reverb (paramètres de base)
Ce module comprend les effets delay et reverb. Utilisez
les touches VALUE [+] / [-] pour sélectionner le type
d’effet et régler l’intensité d’effet.
■ DELAY (Retard)
C’est un effet de retard numérique
conventionnel. En utilisant la sortie en
stéréo, vous pouvez obtenir un retard pingpong où le son retardé alterne entre les
canaux gauche et droit. La valeur du chiffre
de droite contrôle la réinjection (nombre de
répétitions) et le rapport de mixage entre le
son d’origine et le son d’effet.
■ PEDAL DELAY (Retard avec pédale)
La pédale d’expression règle le niveau du son d’effet au mixage.
■ ECHO
C’est un effet de retard avec un son chaud similaire à celui d’un écho à bande.
En utilisant la sortie en stéréo, vous pouvez obtenir un retard ping-pong où le
son retardé alterne entre les canaux gauche et droit. La valeur du chiffre de
droite contrôle la réinjection (nombre de répétitions) et le rapport de mixage
entre le son d’origine et le son d’effet.
■ PEDAL ECHO (Echo avec pédale)
La pédale d’expression règle le niveau du son d’effet au mixage.
■ HALL
C’est un effet reverb qui produit un son similaire à celui d’une réverbération
dans une salle de concert. Des valeurs plus élevées du chiffre de droite
donnent une reverb plus forte.
■ PEDAL HALL (Reverb Hall avec pédale)
La pédale d’expression règle le niveau du son d’effet au mixage.
■ ROOM
C’est un effet reverb qui simule la réverbération dans une pièce. Des valeurs
plus élevées du chiffre de droite donnent une reverb plus forte.
NIVEAU
Temps de retard
Son d'origine
Son retardé
TEMPS
ZOOM GFX-1
35
Paramètres d’effet DLY/REV TIME
■ PEDAL ROOM (Reverb Room avec pédale)
La pédale d’expression règle le niveau du son d’effet au mixage.
■ OFF
Désactive le module DLY/REV.
TIME
Module Delay/Reverb (paramètres étendus)
Ces paramètres servent à régler le temps de retard ou
le temps de reverb pour les types d’effet sélectionnés
avec les paramètres de base du module DLY/REV.
Les paramètres sont liés au module DLY/REV et sont
désactivés quand le module DLY/REV est désactivé.
■ TEMPS DE RETARD
(Quand DELAY ou ECHO est sélectionné comme type d’effet)
Règle le temps de retard par unités de 10 ms. La plage de réglage est 10 - 370
ms (par exemple: un réglage de 15 donne un temps de retard de 150 ms.)
■ DUREE DE REVERBERATION
(Quand HALL ou ROOM est sélectionné comme type d’effet)
Règle la durée de réverbération dans une plage de 1 à 10. Des valeurs plus
élevées du chiffre de droite donnent une durée de réverbération plus grande.
(indication
Off)
ZOOM GFX-1
36
Caractéristiques
Types d’effet 34/maximum 9 simultanément
Modules d’effet Maximum 8 simultanément
Patches 4 Patches x 10 banques = 40 Patches
Fréq. d’échantillonnage 31,25 kHz
Conversion A/N 20 bits, suréchantillonnage 64 fois
Conversion N/A 20 bits, suréchantillonnage 8 fois
Afficheur DEL 2 caractères, 7 segments
Entrée Prise jack standard mono
Niveau d’entrée nominal -20 dBm
Impédance d’entrée 470 kilohms
Sortie prise jack stéréo standard (mixte ligne/casque)
Niveau de sortie max. +3 dBm
Imp. de sortie en charge 10 kilohms ou plus
Entrée de contrôle Entrée FP02
Alimentation requise
Adaptateur secteur CC 9 V, "–" au centre, 300 mA (AD-0006 ZOOM)
Piles 4 x R6 (taille AA) IEC; Autonomie approx. des
Dimensions 268 (L) x 117 (P) x55 (H) mm
Poids 1 kg sans piles
Option Pédale d’expression FP02
* 0 dBm = 0,775 Vrms
* Conception et caractéristiques sujettes à modifications sans préavis.
piles: 24 heures (piles alcalines)
Guide de dépannage
● Pas d’alimentation
Référez-vous à "1 Mise sous tension"
en page 10.
● Pas de son
• Si une pédale d’expression (FP01/
FP02) est connectée au GFX-1, est-elle
totalement relevée?
Pour certains Patches, la pédale
d’expression contrôle le volume et la
pédale doit être enfoncée pour obtenir
un volume convenable.
•
Le réglage de volume général est-il bas?
Référez-vous à "5 Pour régler le
volume général" en page 11.
● Haut niveau de bruit
•
L’adaptateur secteur ZOOM est-il utilisé?
Veillez à n’utiliser que l’adaptateur
AD-0006 (CC 9 V, 300 mA, "–" sur la
fiche centrale).
• Le réglage de ZNR est-il convenable?
Réglez la valeur de ZNR aussi haut que
possible sans produire de coupures
artificielles du son instrumental.
● L’autonomie des piles est
faible
Utilisez-vous des piles au manganèse?
Le fonctionnement continu est de 24
heures avec des piles alcalines mais
seulement de 7 heures avec des piles au
manganèse. L’utilisation de piles
alcalines est recommandée.
ZOOM GFX-1
37
Précautions d’usage
● Interférences électriques
Pour des raisons de sécurité, le GFX-1 a été conçu en vue d’une
protection maximale contre l’émission de radiations
électromagnétiques depuis l’intérieur de l’appareil et d’une
protection contre les interférences externes. Ne placez toutefois
pas un équipement très sensible aux interférences ou émettant de
puissantes ondes électromagnétiques près du GFX-1, le risque
d’interférence ne pouvant alors pas être totalement écarté.
Dans tout appareil à commande numérique, GFX-1 compris, les
interférences électromagnétiques peuvent causer de mauvais
fonctionnements et altérer ou détruire des données. Vous devez
vous efforcer de minimiser ce risque.
● Nettoyage
Utilisez un chiffon sec et doux pour nettoyer le GFX-1. Si
nécessaire, humidifiez légèrement le chiffon. N’employez pas de
nettoyant abrasif, de cire ou de solvant (tel que diluant pour
peinture ou alcool de nettoyage), car cela pourrait ternir la finition
ou endommager la surface.
Veuillez conserver ce manuel à disposition pour vous y référer
utérieurement.
ZOOM GFX-1
38
Liste des Patches
Banque N° Nom du Patch Commentaire
[A]
DEMO
[B]
LOUD/HEAVY
[C]
MODERN
ROCK
[D]
GRUNGE/
PUNK
[E]
CLASSIC
[F]
MULTI FX
[G]
TRAD
[H]
JAZZ/BLUES
[I]
FUNK
[J]
NEW AGE
1 Attack
2 Harpsichord Guitar
3 Fuse Lead
4 Passion
1 Extreme Metal
2 Mystical
3 Def-T Rhythm
4 Def-T Drive
1 Emotion
2 Radio-H Clean
3 Wild Crunch
4 Double Rage
1 Green Punk
2 Delayed Clean
3 Kurdt Crunch
4 Super Drive
1 Old Stack
2 Rockabilly
3 Jeff's Pitch
4 White LPC
1 Heavy Jet
2 Fantasy
3 Talk & Cry
4 Step Stream
1 70's Wah Drive
2 Beat Box
3 LK Flange
4 LP-Paf
1 Blues Drive
2 Pat M
3 Warm Tone
4 Match
1 Heavy Funk
2 American Clean
3 Crunch P-Wah
4 Soul/Funk
1 Hi-Gain Drive
2 Neo Phase
3 Digi Dist
4 Radio-H Wall
Son crunch cool avec forte attaque
Son de clavecin
Son solo doux
Fuzz passionnée
Son Metal américain extrême
Riche retard bon pour un tempo de 120 BPM
Son crunch pour Heavy Rock
Distorsion pour Heavy Rock
Distorsion expressive
Son de trémolo convenant aux arpèges
Solide son crunch
Super pour un riff à note isolée en accord drop-D
Son pop punk
Bon pour le jeu de violon à 120 BPM
Son crunch avec légère distorsion
Distorsion brillante multi-usage
Son nostalgique d’ampli à corps
Son Rockabilly avec effet de doublage
Octaveur
Son solo de micro humbucker
Son d’avion à réaction violent
Son clair magique
Son de modulateur de voix
Son à paliers d’avant-garde
Son années 70 avec wah-wah et saturation
Son britannique pour accompagnement
Son de flanger polyvalent
Ancien son humbucker fidèle aux nuances
Son saturé pour blues
Son jazz new-yorkais
Son Acid jazz avec légère distorsion
Superbe son crunch
Son Heavy Funk
Son clair d’ampli à lampe intégré
Son crunch avec pédale wah-wah améliorée
Wah-wah automatique pour funk
Distorsion puissante
Superbe phaser
Distorsion compatible avec un "big beat"
Son d’ampli multicorps moderne
ZOOM GFX-1
39
ZOOM CORPORATION
ITOHPIA Iwamotocho 2chome Bldg. 2F, 2-11-2, Iwamoto-cho,
Chiyoda-ku, Tokyo 101-0032, Japon
Site internet: http://www.zoom.co.jp
GFX-1 - 5003-1
Loading...
