Zoom G2 Operation Manual

Manuale operativo
© ZOOM Corporation
E’ vietata la riproduzione di questo manuale, sia pure parziale, con ogni mezzo effettuata.
A
A
A
PRECAUZIONI D’USO E SICUREZZA
• Polvere eccessiva o sabbia
Precauzioni per la sicurezza
In questo manuale vengono usati dei simboli per evidenziare avvertenze e pericoli che è necessario leggere in modo da prevenire incidenti. I significati dei simboli sono i seguenti:
Questo simbolo indica spiegazioni su questioni estremamente pericolose. Se gli utenti ignorano questo simbolo e adoperano l’apparecchio in modo
Avviso
errato, possono derivarne danni seri, anche mortali. Questo simbolo indica spiegazioni su questioni
pericolose. Se gli utenti ignorano questo simbolo e adoperano l’apparecchio in modo errato, possono
ttenzione
derivarne danni alle persone e alle apparecchiature.
Raccomandiamo di osservare i seguenti consigli sulla sicurezza e le precauzioni per un uso di G2 libero da pericoli.
Alimentazione
Poiché il consumo di energia di questa unità è piuttosto
Avviso
alto, consigliamo l’uso di un adattatore AC o vunque sia possibile. Quando si alimenta l’unità a batterie, usate solo quelle di tipo alcalino.
[Funzionamento con adattatore AC]
• Assicuratevi di usare solo un adattatore AC che fornisca DC a 9 V, 300 mA, e sia dotato di spina “center minus”, con negativo al centro (Zoom AD-0006). L’uso di adattatore diverso dal tipo specificato potrebbe danneggiare l’unità e compromettere seriamente la sicurezza.
• Collegate l’adattatore AC solo a una presa AC che fornisca il tipo di voltaggio richiesto dall’adattatore.
• Quando scollegate l’adattatore AC dalla presa elettrica, afferrate sempre l’adattatore stesso e non tirate il cavo.
• In caso di fulmini o quando non utilizzate l’unità per lunghi periodi, scollegate l’adattatore AC dalla presa.
[Funzionamento a batteria]
• Usate 4 normali batterie IEC R6 (size AA) (alcaline).
• G2 non può essere usato per la ricarica.
•Fate molta attenzione all’etichetta sulla batteria per esser certi di aver scelto il tipo corretto.
• Quando non usate l’unità per lunghi periodi, rimuovete le batterie dall’unità.
• Se dovesse fuoriuscire il liquido delle batterie, pulite accuratamente il vano batterie e i terminali delle stesse per rimuovere ogni residuo del liquido versato.
• Mentre si usa l’unità, il coperchio del vano batterie deve restare chiuso.
Ambiente
Per prevenire il rischio di incendio, scossa elettrica o
Avviso
malfunzionamento, evitate l’uso di G2 in ambienti dove possa essere esposto a:
•Temperature estreme
•Fonti di calore quali radiatori o stufe
• Alto grado di umidità
•Vibrazione eccessiva o colpi
Utilizzo
• Non collocate mai su G2 oggetti pieni di liquido, come
Avviso
vasi o altro, perché potreste causare scosse elettriche.
• Non collocate su G2 fonti a fiamma viva, come candele accese, ecc., poiché potreste causare incendi.
• G2 è uno strumento di precisione. Non esercitate pressione indebita sui tasti e sugli altri controlli. Fate anche attenzione a non lasciar cadere l’unità, e non sottoponetela a colpi o a pressione eccessiva.
•Fate attenzione che oggetti estranei (monete, puntine, ecc.) o liquidi non penetrino nell’unità.
Collegamento cavi e prese input e output
Spegnete sempre l’alimentazione di G2 e del resto delle
ttenzione
apparecchiature prima di collegare o scollegare i cavi. Assicuratevi anche di scollegare ogni cavo di connessione e di alimentazione prima di spostare G2.
Alterazioni
Non aprite mai il contenitore di G2, né tentate di
Avviso
modificare il prodotto in alcun modo poiché questo può provocare danni all’unità.
Volume
Non usate G2 ad alto volume per periodi prolungati
ttenzione
poiché questo può causare danni all’udito.
Precauzioni d’uso
Interferenze elettriche
Per questioni di sicurezza, G2 è stato progettato in modo da fornire massima protezione contro l’emissione di radiazioni elettromagnetiche dall’interno dell’apparecchio e protezione da interferenze esterne. Tuttavia, non devono essere collocati vicino a G2 apparecchi molto sensibili alle interferenze o che emettano potenti onde elettromagnetiche, poiché la possibilita di interferenze non può mai essere esclusa del tutto.
Con qualunque tipo di apparecchio a controllo digitale, G2 incluso, le interferenze elettromagnetiche possono causare malfunzionamento e possono alterare o distruggere i dati. Occorre fare attenzione a minimizzare il rischio di danni.
Pulizia
Usate un panno morbido e asciutto per pulire G2. Se necessario, inumidite il panno leggermente. Non usate detersivi abrasivi, cera o solventi (come diluenti per pittura o alcool per le pulizie), che potrebbero intaccare le finiture o danneggiare la superficie.
Conservate questo manuale in un posto comodo per ogni futura evenienza.
2
ZOOM G2
Contenuti
PRECAUZIONI D’USO E SICUREZZA................................... 2
Precauzioni per la sicurezza .........................................................2
Precauzioni d’uso ......................................................................... 2
Caratteristiche ........................................................................ 4
Termini usati nel manuale....................................................... 5
Controlli e funzioni / Connessioni ......................................... 6
Selezione di Patch.................................................................. 8
Uso dell’accordatore (Tuner) ............................................... 10
Uso della funzione Rhythm................................................... 12
Editing di Patch..................................................................... 14
Salvataggio/Copia di Patch.................................................. 16
Uso di footswitch o di pedale opzionali ............................. 18
Uso del footswitch (FS01) ...........................................................18
Uso del pedale di espressione (FP01/FP02).............................. 19
Ripristino default di fabbrica................................................ 20
Agganciare effetti (Link) ....................................................... 21
Commutare tra suono live e suono direct recording .................21
Tipi di effetti e parametri....................................................... 22
Come leggere la tabella dei parametri .......................................22
COMP ..................................................................................... 23
WAH/EFX ................................................................................23
ZNR .........................................................................................24
DRIVE ......................................................................................25
EQ ...........................................................................................26
EXTRA EQ/CABI&MIC............................................................. 26
MOD/SFX ................................................................................26
DELAY .....................................................................................29
REVERB ..................................................................................29
Specifiche .............................................................................. 31
Soluzione dei problemi ......................................................... 31
CONTROL............................................................................... 30
Pattern Preset di G2
.......................................................... Retro copertina
ZOOM G2
3
Caratteristiche
Grazie per aver scelto ZOOM G2 (da qui in avanti chiamato semplicemente "G2"). G2 è un processore multi-effetti con le seguenti caratteristiche e funzioni.
La più recente tecnologia per eccellenti performance
Il sampling a 96 kHz / 24 bit (con processing interno a 32 bit) garantisce eccellente qualità sonora. La risposta in frequenza rimane uniforme a 40 kHz, e il rapporto segnale/disturbo alla conversione in ingresso è un impressionante 120 dB, a dimostrazione dell’alto livello di performance raggiunto da G2.
Versatile tavolozza di effetti con nuove creazioni
Dei 54 effetti totali disponibili, possono esserne utilizzati fino a 9 simultaneamente (ZNR incluso). Le scelte di alta qualità fornite da G2 includono effetti di distorsione che simulano famosi modelli di ampli ed effetti compatti, EQ per chitarra a 6 bande ed effetti di delay che permettono il controllo della funzione hold attraverso il footswitch.
Ottimo per esecuzioni dal vivo e per la registrazione diretta
Il modulo effetto di distorsione fornisce due diversi algoritmi per ciascuno dei suoi 17 tipi di effetto, uno per la performance live e uno per la registrazione diretta. A seconda dell’impostazione on/off dell’effetto CABINET & MIC che simula caratteristiche del suono di cabinet e microfoniche, viene automaticamente selezionato l’algoritmo più adatto, garantendo il suono migliore per ogni applicazione.
Funzione Rhythm e accordatore cromatico automatico integrati
Sono forniti una quantità di pattern ritmici che utilizzano realistici suoni percussivi PCM. Questo è molto utile quando si usa un metronomo durante gli esercizi individuali o per fornire una semplice parte ritmica durante una sessione rapida. L’unità incorpora anche un accordatore cromatico automatico per chitarra, permettendovi così di accordare il vostro strumento sia a casa che sul palco.
Sofisticata interfaccia utente
La combinazione di un selettore rotativo e tre manopole parametri rendono il processo di editing degli effetti rapido e intuitivo. L’intervallo di “mute” durante la commutazione dei patch è stato ridotto a meno di 5 millisecondi. Il cambiamento di patch senza “giunture” è ora realtà.
La doppia alimentazione consente un utilizzo senza limiti
G2 può essere alimentato da quattro batterie IEC R6 (size AA) o da un adattatore AC. La durata continua del funzionamento a batterie è di circa 7.5 ore con batterie alcaline.
Funzionamento semplificato grazie a footswitch e pedale di espressione
Un footswitch (FS01) o un pedale di espressione (FP01/FP02) opzionali possono essere collegati alla presa CONTROL IN. Il footswitch è utile per cambiare rapidamente programmi di effetti, impostare il tempo per la funzione Rhythm, o commutare on/off la funzione delay Hold. Il pedale di espressione può essere usato per regolare il volume o la qualità tonale di un effetto in tempo reale.
Dedicate del tempo alla attenta lettura di questo manuale così da poter trarre il meglio dallo strumento e garantirvi performance ottimali ed estrema affidabilità.
4
ZOOM G2
I
UT
Termini usati nel manuale
Questa sezione spiega alcuni importanti termini utilizzati lungo tutta la documentazione di G2.
N O
Modulo effetto
Come mostrato nell’illustrazione sopra, G2 può esser visto come una combinazione di diversi effetti singoli. Ciascuno di questi effetti è un “modulo effetto”. In aggiunta ai moduli comprendenti effetti di compressione (COMP), effetti di simulazione di ampli/distorsione (DRIVE) ed effetti speciali/ modulazione (MOD/SFX), G2 fornisce anche un modulo ZNR (ZOOM Noise Reduction). Parametri come intensità di effetto possono essere regolati per ciascun modulo individualmente, e i moduli possono essere commutati on/off a piacere.
Tipo di effetto
In alcuni moduli effetto, ci sono più effetti indicati come “tipi di effetto”. Per esempio, il modulo effetto modulation/SFX (MOD/SFX) comprende chorus, flanger, pitch shifter, delay, e altri tipi di effetto. Potete selezionare solo uno di questi per volta.
Parametro effetto
Tutti i moduli effetto hanno più parametri regolabili. Questi sono indicati come “parametri effetto”. In G2, i parametri effetto sono regolati con le manopole parametro 1 – 3. Come per le manopole su un effetto compatto, queste modificano aspetti quali il carattere tonale e l’intensità dell’effetto. Quale parametro è assegnato a ciascuna manopola dipende dal modulo effetto e dal tipo di effetto selezionati.
EQDRIVEZNRCOMP WAH/EFX MOD/SFX
EXTRA EQ/CABI&MIC
Patch
In G2, le combinazioni di moduli effetto vengono memorizzate e richiamate in unità denominate patch. Un patch comprende informazioni sullo stato on/off di ciascun modulo effetto, sul tipo di effetto usato in ciascun modulo, e sulle impostazioni del parametro effetto. La memoria interna di G2 tiene fino a 80 patch (inclusi 40 patch che permettono lettura/ scrittura).
Bank e area
Un gruppo di 10 patch è chiamato banco (bank). La memoria di G2 comprende un totale di otto banchi, indicati da A a d, e da 0 a 3. I banchi A – d formano l’area utente (user) che consente lettura/scrittura. I banchi 0 – 3 sono l’area preset che contiene patch di sola lettura. I patch entro ciascun banco sono numerati da 0 a 9. Per specificare un patch di G2, usate il formato "A1" (numero patch 1 dal banco A), "06" (numero patch 6 dal banco 0), ecc.
Modo play/modo edit
Lo stato interno di G2 è detto “modo operativo”. I due modi principali sono il "modo play" in cui potete selezionare patch e usarli per suonare il vostro strumento, e il "modo edit" in cui potete modificare gli effetti. il selettore di modulo serve a commutare tra il modo play e il modo edit.
DELAY REVERB
Utilizzo di G2 a batterie
Capovolgete G2 e aprite il coperchio
1.
del vano batterie sul fondo.
G2 vista dal fondo
Scatto
Cover
Scatto
Premete lo scatto per liberare e quindi alzate il coperchio.
ZOOM G2
Inserite 4 batterie IEC R6
2.
(size AA) nuove.
4 batterie IEC R6 (size AA)
Inserite le batterie rivolte in direzioni alternate.
Usate 4 batterie IEC R6 (size AA).
Quando le batterie iniziano a esaurirsi, appare sul display l'indicazione "bt" .
Chiudete il coperchio
3.
del vano batterie.
Spingete il coperchio fino a sentirlo scattare al proprio posto.
5
Controlli e funzioni / Connessioni
Selettore modulo
Commuta fra modo play e modo edit. In modo edit, la manopola seleziona il modulo da utilizzare.
Tasti BANK [-]/[+]
In modo play, i tasti servono a commutare direttamente il successivo banco inferiore o superiore. In modo edit, i tasti commutano il tipo di effetto per il modulo attualmente selezionato.
Tasto [STORE]
Serve a salvare in memoria i patch modificati.
Footswitch [W]/[Q]
Questi switch sono usati per scegliere i patch, commutare i moduli effetto on/off, controllare il tuner, e altre funzioni.
Presa [INPUT]
Serve a collegare la chitarra.
Pannello superiore
Pannello posteriore
Chitarra
Presa [OUTPUT/PHONES]
Questa presa phone stereo serve a collegarsi a un ampli per chitarra o a un registratore. Potete anche usare un cavo a Y per inviare l'uscita a due amplificatori, o collegare a questa presa due cuffie stereo.
MTR (registratore multitraccia)
6
Ampli per chitarra
Cuffie
ZOOM G2
Controlli e funzioni / Connessioni
Manopole parametro 1 - 3
Queste manopole consentono di modificare il livello dei parametri effetto o del patch complessivo. Durante l'ascolto del rhythm, le manopole permettono di scegliere i pattern e di regolare tempo e volume del rhythm.
Tasto RHYTHM [R/P]
Serve a controllare start/stop di ascolto del rhythm.
Tasto [TAP]
Permette l'input manuale dei valori parametro per effetti relativi al tempo, tipo delay time e rhythm pattern tempo.
Display
Mostra i numeri di patch, valori di impostazione, e altre informazioni sul funzionamento di G2.
Adattatore AC
Presa [DC IN]
Un adattatore AC (ZOOM AD-0006) con uscita DC a 9 volt, 300 mA (spina "center minus") può essere collegato a questa presa.
Presa [POWER]
Accende e spegne l'unità.
Presa [CONTROL IN]
Serve a collegare il footswitch (FS01) o il pedale di espressione (FP01/FP02) opzionali.
ZOOM G2
FP01/FP02
FS01
7
Selezione di Patch
Per andare alla ricerca dei diversi effetti di G2, vi consigliamo di suonare semplicemente il vostro strumento mentre fate scorrere i patch.
Accensione
Usate un cavo mono schermato per collegare la chitarra alla presa [INPUT] di G2.
Quando usate G2 con l'adattatore AC, collegate l'adattatore alla presa di corrente e quindi il cavo dall'adattatore alla presa [DC IN] su G2.
Impostate lo switch [POWER] del pannello posteriore di G2 su ON.
Accendete l'ampli per chitarra e regolate il volume su una posizione adeguata.
Mettete G2 in modo play
Se il selettore modulo è su una posizione diversa da "PLAY", mettetelo su "PLAY.
Banco e patch selezionati prima dell'ultimo spegnimento appariranno sul display.
Avviso
Subito dopo l'accensione di G2, l'unità sarà in modo play, anche se il selettore Module è regolato su una posizione diversa da "PLAY".
Nome banco Numero patch
A 1
Scegliete un patch
Per commutare un patch, premete uno dei footswitch [W]/[Q].
Premendo il footswitch [W] si richiama il successivo patch inferiore, e premendo il footswitch [Q] si richiama il successivo patch superiore.
Premendo ripetutamente un solo footswitch i patch scorrono ciclicamente nell'ordine A0 – A9 ... d0 – d9 00 – 09 ... 30 – 39 A0, oppure nell'ordine inverso.
8
ZOOM G2
Selezione di Patch
Regolate tono e volume
Per regolare suono dell'effetto e livelli di volume nel modo play, potete usar e le manopole parametro 1 – 3. Ogni manopola controlla uno specifico
Manopola parametro 1 Manopola parametro 3
Regola il parametro GAIN del modulo DRIVE (principalmente profondità di distorsione).
parametro.
Regola il parametro PATCH LEVEL (livello di uscita dell'intero patch).
Manopola parametro 2
Regola il parametro TONE del modulo DRIVE (principalmente il carattere di distorsione del suono.
Quando girate una manopola parametro, il LED corrispondente si accende e il display mostra brevemente il valore corrente del parametro relativo.
NOTA
• Se il modulo DRIVE è regolato su OFF per il modulo attualmente selezionato (il display indica "oF"), le manopole parametro 1 e 2 non hanno effetto.
• Le modifiche fatte qui sono temporanee e vanno perse quando scegliete un altro patch. Per mantenere le modifiche, salvate il patch nell'area user.
• Il livello master comune a tutti i patch è regolato nel modo edit ( p. 30).
Scegliere un bank direttamente
Per scegliere i banchi A – d, 0 – 3 direttamente, usate i tasti BANK [-]/[+].
Premendo il tasto BANK [-] si richiama il successivo banco inferiore, e premendo BANK [+] il successivo superiore.
ZOOM G2
9
Uso dell’accordatore (Tuner)
G2 incorpora un accordatore cromatico automatico. Per usare la funzione Tuner, gli effetti incorporati devono essere bypassati (temporaneamente disattivati) o in mute (suono originale ed effetto disattivati).
Mettete in bypass o mute
Regolare G2 in stato di bypass
In modo play, premete per poco entrambi i footswitch [W]/[Q] insieme e lasciate.
B P
Regolare G2 in stato di mute
In modo play, premete entrambi i footswitch [W]/[Q] insieme e teneteli premuti per almeno 1 secondo.
MT
Cambio di patch al bypass/mute
Quando premete entrambi i footswitch [W]/[Q] insieme mentre suonate lo strumento, la condizione bypass/mute viene attivata. Tuttavia, il suono potrebbe cambiare un momento prima dell'attivazione della condizione. Questo perché G2 passa al successivo patch maggiore o inferiore quando uno dei footswitch viene premuto lievemente prima. (Quando annullate la condizione bypass/mute, il numero di patch originario diverrà nuovamente attivo.) Questo tipo di funzionamento non è un difetto. Si deve all'altissima veocità a cui G2 risponde al patch switching. Per evitare il cambiamento di suono causato da questa condizione, non producete alcun suono con lo strumento prima che la condizione di bypass/mute sia stabilizzata.
Intonate la corda
Suonate la corda libera da intonare e regolate il pitch.
10
A8
La parte sinistra del display mostra la nota più vicina al pitch corrente.
ZOOM G2
Uso dell’accordatore (Tuner)
Regolate il pitch di riferimento del Tuner
Se necessario, potete regolare finemente il pitch di riferimento dell'accordatore di G2. L'impostazione di default all'accensione è sul La centrale: A = 440 Hz.
Girate la manopola parametro 1.
4 0
Viene mostrato il pitch di riferimento corrente. Il range di impostazione è 35 – 45 (La centrale = da 435 a 445 Hz).
Visto il valore del pitch di riferimento, girate la manopola parametro 1 per regolarlo.
42
Quando rilasciate la manopola parametro, l'indicazione sul display torna dopo un momento alla condizione precedente.
NOTA
Quando spegnete e riaccendete G2, l'impostazione del pitch di riferimento tornerà su 40 (La centrale = 440 Hz).
La parte destra del display mostra un simbolo che indica di quanto dista l'intonazione.
A8
Intonate le altre corde allo stesso modo.
ZOOM G2
Tornate al modo play
Premete uno dei footswitch [W]/[Q].
Pitch crescente Pitch corretto
L'indicazione gira più veloce quanto più l'intonazione è distante
Pitch calante
11
Uso della funzione Rhythm
G2 ha una funzione Rhythm incorporata che utilizza suoni percussivi in vari pattern. La funzione Rhythm è disponibile in modo play o nella condizione di bypass/mute.
Mettete G2 in modo play
Se il selettore modulo è su una posizione diversa da "PLAY", regolatelo su "PLAY.
Avviate la funzione Rhythm
Per avviare la funzione Rhythm, premete il tasto RHYTHM [R/P].
NOTA
Durante l'ascolto del ritmo, il modulo REVERB è OFF.
Scelta di pattern rhythm
G2 ha 40 pattern ritmici incorporati. Per ulteriori informazioni sui contenuti dei pattern, ved. il retro di copertina del manuale.
Per continuare a commutare pattern rhythm, girate la manopola parametro 1
Per selezionare il successivo pattern rhythm inferiore o superiore, premete uno dei tasti BANK [-]/[+].
Una volta effettuati gli step precedenti, il numero di pattern rhythm corrente (01 – 40) viene brevemente visualizzato sul display.
12
ZOOM G2
Regolate il volume rhythm
Uso della funzione Rhythm
Regolate il volume rhythm, usando la manopola parametro 3.
Quando girate la manopola parametro, l'impostazione corrente (0 – 30) viene mostrata sul display.
Regolate il tempo
Il tempo del pattern rhythm può essere regolato in un range di 40 – 250 BPM (beats per minute).
Per cambiare il tempo rhythm in modo continuo, girate la manopola parametro 2.
Per indicare il tempo manualmente, battete [TAP] due volte all'intervallo desiderato.
G2 automaticamente rileva l' intervallo al quale il tasto [TAP] viene premuto e regola il tempo di conseguenza.
Mentre vengono eseguiti gli step precedenti, il valore di tempo corrente (40 – 250) è visualizzato sul display. Per valori nel range da 100 a 199, viene mostrato un punto dopo la prima cifra. Per valori di 200 e oltre, vengono visualizzati dei punti dopo la prima e dopo la seconda cifra.
2 5
ZOOM G2
040
2
Un punto
Tempo = 120 BPM Tempo =240 BPM
Fermate il rhythm
Per fermare il rhythm, premete il tasto RHYTHM [E/P].
G2 ritorna alla condizione precedente.
Due punti
13

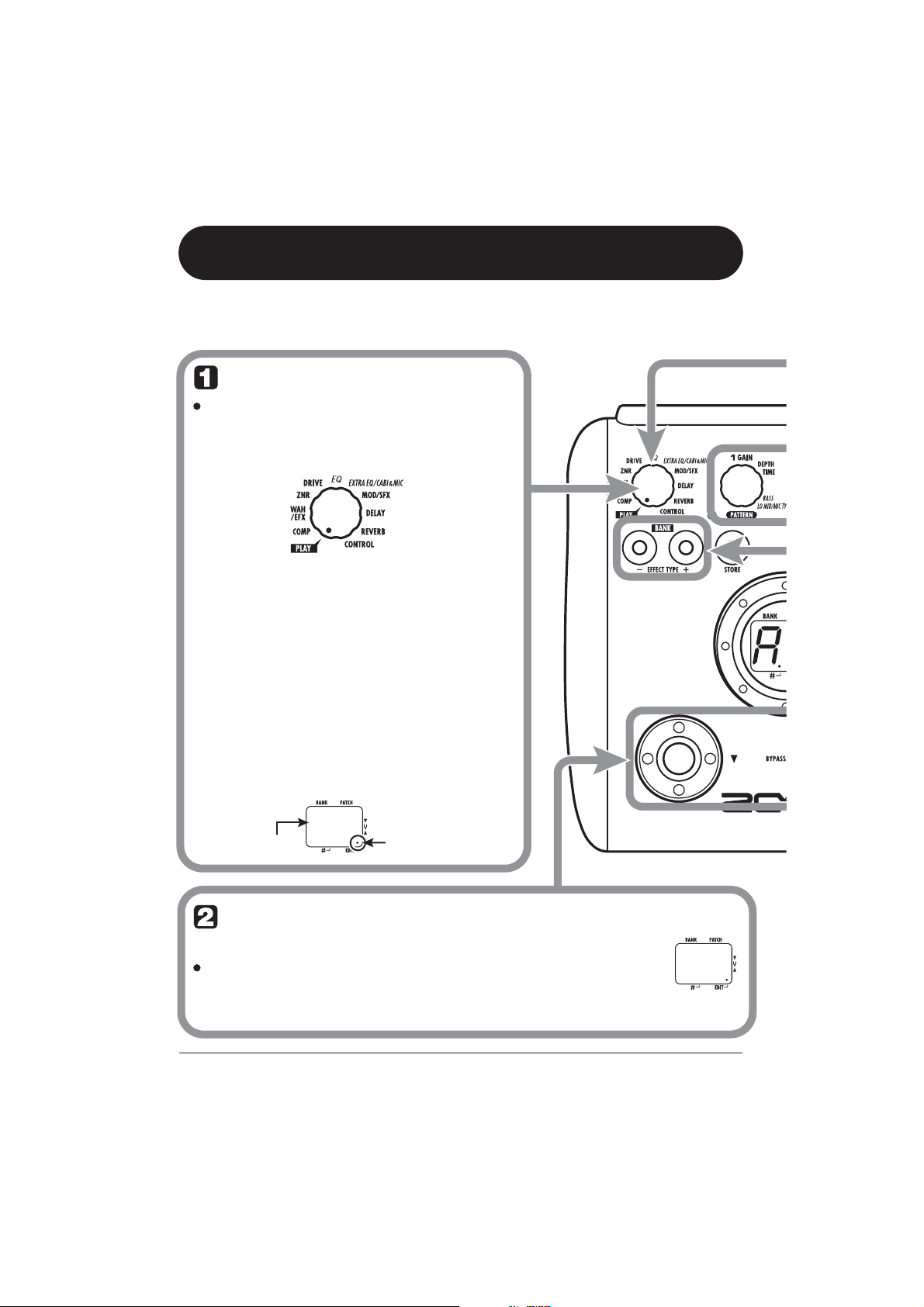

Editing di Patch
I patch di G2 possono essere modificati liberamente cambiando le impostazioni del parametro effetto. Provate a editare il patch attualmente selezionato per creare il vostro suono personale.
Scegliete il modulo effetto
Girate il selettore modulo per scegliere il modulo effetto da editare. Sono disponibili le seguenti impostazioni.
(5)
(4)
(3)
(2)
(1)
(1) Modulo COMP (2) Modulo WAH/EFX (3) Modulo ZNR (4) Modulo DRIVE (5) Modulo EQ (6) Modulo EXTRA EQ/CABI&MIC (7) Modulo MOD/SFX (8) Modulo DELAY (9) Modulo REVERB (10) Parametri relativi a pedale/footswitch
Quando attivate un modulo differente, il tipo di effetto attualmente selezionato per quel modulo viene mostrato sul display. Se G2 si trova nel modo edit, appare un punto in basso a destra sul display.
(6)
(7)
(8) (9)
(10)
Tipo effetto
F C
Il punto indica che l'unità è in modo edit.
Per commutare un modulo effetto on/off
Per commutare il modulo selezionato tra ON e OFF, premete uno dei footswitch [W]/[Q].
14
Sul display apparirà l'indicazione "oF" . Quando premete uno dei footswitch di nuovo, l'indicazione tornerà alla condizione precedente.
F
O
ZOOM G2
Uscite dal modo edit
Per uscire dal modo edit e tornare al modo play, impostate il selettore modulo sulla posizione "PLAY".
Editing di Patch
NOTA
Quando tornate al modo play e scegliete un altro patch, le modifiche effettuate nel modo edit andranno perse se non salvate prima il patch. Per mantenere le modifiche, salvate il patch come descritto a pag. 16.
Cambiate il valore di parametro
Per cambiare valore di impostazione dei parametri effetto, usate le manopole parametro 1 – 3.
Quale parametro è assegnato a una manopola dipende da quale modulo effetto/tipo effetto è selezionato. Per informazioni sui parametri di moduli effetto/tipi effetto, ved. pagg. 23 – 30.
Quando girate una manopola Parameter, il LED corrispondente si illumina e il display mostra brevemente il valore corrente del rispettivo parametro.
Per cambiare tipo di effetto sul modulo scelto, usate i tasti BANK [-]/[+].
ZOOM G2
NOTA
Se selezionate un modulo impostato su OFF, il display mostrerà "oF".
Scegliete il tipo di effetto
NOTA
B L
5 5
Se premete i tasti BANK [-]/[+] per un modulo regolato su OFF, esso verrà commutato su ON. Per moduli che hanno un solo tipo di effetto, premendo i tasti BANK [-]/[+] non si avrà alcun cambiamento.
15
Salvataggio/Copia di Patch
Un patch modificato può essere salvato in un banco dell’area user (A – d). E’ anche possibile salvare un patch esistente in un’altra locazione per crearne una copia.
Nel modo play o nel modo edit, premete il tasto [STORE].
Banco e numero di patch vengono mostrati sul display lampeggiando
A 0
NOTA
I patch di banchi nell'area preset (0 – 3) sono di sola lettura. Nessun patch può essere salvato o copiato in queste locazioni. Se premete il tasto [STORE] mentre è selezionato un patch dall'area preset, verrà scelto il patch "A0" (bank A, patch numero 0) come destinazione automatica default di salvataggio/copia.
Scegliete il banco store/ copy di destinazione
Per selezionare il banco store/copy di destinazione usate i tasti BANK [-]/[+].
D 0
NOTA
16
Può essere scelto un solo banco dell'area user (A – d) come destinazione di salvataggio/copia.
ZOOM G2
Per annullare il salvataggio
Per annullare il processo "store", azionate il selettore modulo prima di premere ancora una volta il tasto [STORE]( ).
Premete il tasto [STORE] ancora una volta
Una volta completato il processo di salvataggio/copia, G2 torna al modo precedente, col patch di destinazione selezionato.
Salvataggio/Copia di Patch
ZOOM G2
4
D
Specifica numero di patch store/copy di destinazione
Per specificare il patch store/copy di destinazione, usate i footswitch [W]/[Q].
D 4
17
Uso di footswitch o di pedale opzionali
G2 è fornito di una presa [CONTROL IN] progettata per il collegamento di un footswitch o un pedale di espressione opzionali. Questa sezione spiega come usare questi accessori.
bP (bypass/mute)
Uso del footswitch (FS01)
Collegando il footswitch opzionale FS01 alla presa [CONTROL IN] potrete cambiare i banchi col pedale mentre l’unità si trova nel modo play. Con il footswitch è anche possibile attivare/ disattivare i modi bypass/mute, controllare la funzione Tap tempo o eseguire altre funzioni.
1. Collegate il cavo da FS01 alla presa
[CONTROL IN] e quindi accendete G2.
2. Impostate il selettore modulo sulla
posizione "CONTROL".
G2 entra in modo edit. Potete ora impostare pedale di espressione e footswitch.
3. Girate la manopola parametro 2 in
modo da assegnare una delle seguenti funzioni al footswitch.
Il footswitch controlla bypass o mute on/off. Si ha la stessa cosa che premendo entrambi i footswitch [
tP (tap tempo)
Premendo il footswitch ripetutamente può servire a impostare l’intervallo per la funzione Rhythm o a impostare i parametri effetti relativi alla funzione Tap. Ha lo stesso effetto che premendo il tasto [TAP].
bU (bank up)
Ogni pressione del footswitch passa al successivo banco superiore. Ha lo stesso effetto che premendo il tasto BANK [+].
rH (rhythm on/off)
Il footswitch controlla start/stop della funzione Rhythm. Ha lo stesso effetto che premendo il tasto RHYTHM [
dH (delay hold)
Il footswitch controlla on/off della funzione Hold sul delay. Quando è selezionato un patch che utilizza la funzione Hold, premendo il foot switch si attiva la funzione hold, causando così la ripetizione del suono di delay (ved. illustrazione sotto). Premendo il footswitch ancora una volta si annulla la condizione di hold e il suono di delay decade normalmente.
W]/[Q] insieme nel modo play.
R/P].
Suono originale
18
Suono con ritardo (delay)
Footswitch premuto
Hold (tenuto)
Premuto ancora
ZOOM G2
Uso di footswitch o di pedale opzionali
dM (delay input mute)
Commuta on/off il muting all’ingresso del modulo delay.
SUGGERIMENTO
• Per informazioni sui parametri effetto a supporto della funzione Tap, ved. pagg. 23 – 29.
• Per usare la funzione Hold, deve essere selezionato nel patch un tipo di effetto che supporti la funzione Hold. Per dettagli, ved. pagg. 23 – 29.
• Mentre il modulo delay è regolato su hold o mute, il punto nel centro del display lampeggia.
4. Mettete il patch in modo play e
azionate il footswitch.
La funzione selezionata verrà attivata. Questa funzione si applica a tutti i patch.
Uso del pedale di espressione (FP01/FP02)
Collegando un pedale di espressione (FP01/FP02) alla presa [CONTROL IN] potrete usarlo come un pedale volume o per regolare un parametro effetto in tempo reale. La scelta di funzione per il pedale di espressione viene salvata singolarmente per ciascun patch. Per informazioni sui parametri regolabili con il pedale di espressione, fate rif. alle pagg. 23 – 29.
1. Collegate il cavo dal pedale di
espressione alla presa [CONTROL IN], e quindi accendete G2.
2. Selezionate il patch per il quale volete
usare il pedale di espressione.
3. Mettete il selettore modulo sulla
posizione "CONTROL".
G2 entra in modo edit.
4. Girate la manopola parametro 1 per
selezionare una delle seguenti destinazioni di modulazione per il pedale di espressione (see page 30).
oF
Il pedale è inattivo.
VL
Volume
WU, Wd, WH, WL
Modulo WAH/EFX
GU, Gd, GH, GL
Modulo DRIVE
MU, Md, MH, ML
Modulo MOD/SFX
dU, dd, dH, dL
Modulo DELAY
rU, rd, rH, rL
Modulo REVERB
SUGGERIMENTO
• Quale parametro cambia quando il pedale di espressione è azionato, dipende dal modulo selezionato. Per dettagli, ved. pagg. 23 – 29.
• Il pattern nel quale il pedale di espressione altera il
parametro può essere selezionato nel modo edit. Ci sono quattro scelte (
p. 30).
5. Se necessario, salvate il patch.
L’impostazione del pedale di espressione è salvata come parte del patch.
6. Selezionate il patch nel modo play e
azionate il pedale di espressione.
La funzione selezionata verrà attivata.
In condizione di bypass, il pedale di espressione opera sempre come un pedale di volume, indipendentemente dalla impostazione fatta allo step 4.
ZOOM G2
19
Ripristino default di fabbrica
In condizione default di fabbrica, i patch dell’area user (A0 – d9) contengono le stesse impostazioni dei patch nell’area preset (00 – 39). Anche dopo la riscrittura dei patch utente, il loro contenuto originario può essere ripristinato con una sola operazione (funzione All Initialize).
1. Accendete G2 tenendo premuto il
tasto [STORE].
Sul display appare l’indicazione "AL".
A L
2. Per effettuare la funzione All Initialize,
premete ancora il tasto [STORE].
Tutte le impostazioni dei patch vengono riportate alla condizione default di fabbrica, e l’unità passa nel modo play. Per annullare All Initialize, premete il tasto RHYTHM [ tasto the [STORE].
NOTA
Quando effettuate All Initialize, qualunque patch creato ex novo memorizzato nell’area user verrà cancellato (sovrascritto). Eseguite questa operazione con cautela per evitare la perdita di patch che vorreste conservare.
R/P] invece del
20
ZOOM G2
Agganciare effetti (Link)
I patch di G2 consistono di nove moduli effetti agganciati in serie, come mostrato nell’illustrazione sotto. Potete usare tutti i moduli effetti insieme o solo alcuni moduli in modo selettivo impostandoli su on o off.
Modulo effetto
COMP WAH/EFX ZNR DRIVE EQ MOD/SFX REVERBDELAY
* Nomi di produttori e nomi di prodotti menzionati in questa tabella sono
AUTO WAH
AUTO
RESONANCE
BOOSTER TREMOLO
PHASER
RING
MODULATOR
SLOW
ATTACK
PEDAL VX
PEDAL
BABY
marchi commerciali o marchi commerciali registrati dei rispettivi proprietari. I nomi vengono usati solo per illustrare le caratteristiche sonore e non indicano alcuna affiliazione con ZOOM CORPORATION.
ZNR
GATE
DIRTY GATE
FD CLEAN
CLASS A
CLEAN
JC CLEAN
MS CRUNCH
US BLUES
BG CRUNCH
MS DRIVE BG DRIVE
PV DRIVE
OVERDRIVE
GUV'NOR HOT BOX
FUZZ FACE
METAL ZONE
EXTREME
DISTORTION
DIGI FUZZ
ACOUSTIC
Per alcuni moduli effetto, potete selezionare un tipo di effetto tra diverse scelte possibili. Per esempio, il modulo MOD/SFX comprende CHORUS, FLANGER e altri tipi di effetto. Il modulo REVERB comprende HALL, ROOM e altri tipi di effetto tra i quali potete sceglierne uno.
EXTRA EQ/CABI&MIC
EXTRA EQ
CABINET&MIC
CHORUS STEREO CHORUS
FLANGER
PITCH
SHIFTER
PEDAL
PITCH
VIBRATO
STEP
DELAY
ECHO
DYNAMIC
DELAY
DYNAMIC
FLANGER
MONO
PITCH
SHIFTER
HARMONIZED
PITCH
SHIFTER
DELAY
PINGPONG-
DELAY
ECHO
HALL
ROOM
SPRING
EARLY
REFLECTION
MULTI TAP
DELAY
Tipo effetto
Commutare tra suono live e suono direct recording
Nella illustrazione sotto riportata, il modulo DRIVE è mostrato con i suoi 17 tipi di effetto. Ma ciascun tipo di effetto ha due algoritmi (uno per l’esecuzione dal vivo e uno per la registrazione diretta) per ognuno dei suoi 17 tipi di effetto, così che di fatto ci sono 34 tipi di effetto utilizzabili. I due algoritmi vengono commutati secondo il tipo di effetto selezionato per il modulo EXTRA EQ/CABI & MIC, nel modo seguente.
ZOOM G2
E’ selezionato EXTRA EQ
E’ selezionato l’algoritmo per la performance dal vivo con il modulo DRIVE. Questo è consigliato quando si usa G2 attraverso un ampli per chitarra.
E’ selezionato CABINET & MIC
E’ selezionato l’algoritmo per la registrazione diretta con il modulo DRIVE. Questo è consigliato quando G2 è direttamente collegato a un registratore, a un sistema hi-fi o altro apparecchio audio.
DRIVE EQ EXTRA EQ/CABI&MIC
Algoritmo per
live performance
EXTRA EQ
CABINET&MIC
Algoritmo per
direct recording
21
Tipi di effetti e parametri
This is a delay module which allows long delay times and use of the hold function.
DELAY
PINGPONG DELAY
e the delay sound alternates between left and right.
These three ef
CK
0
0
is
odulo effetto

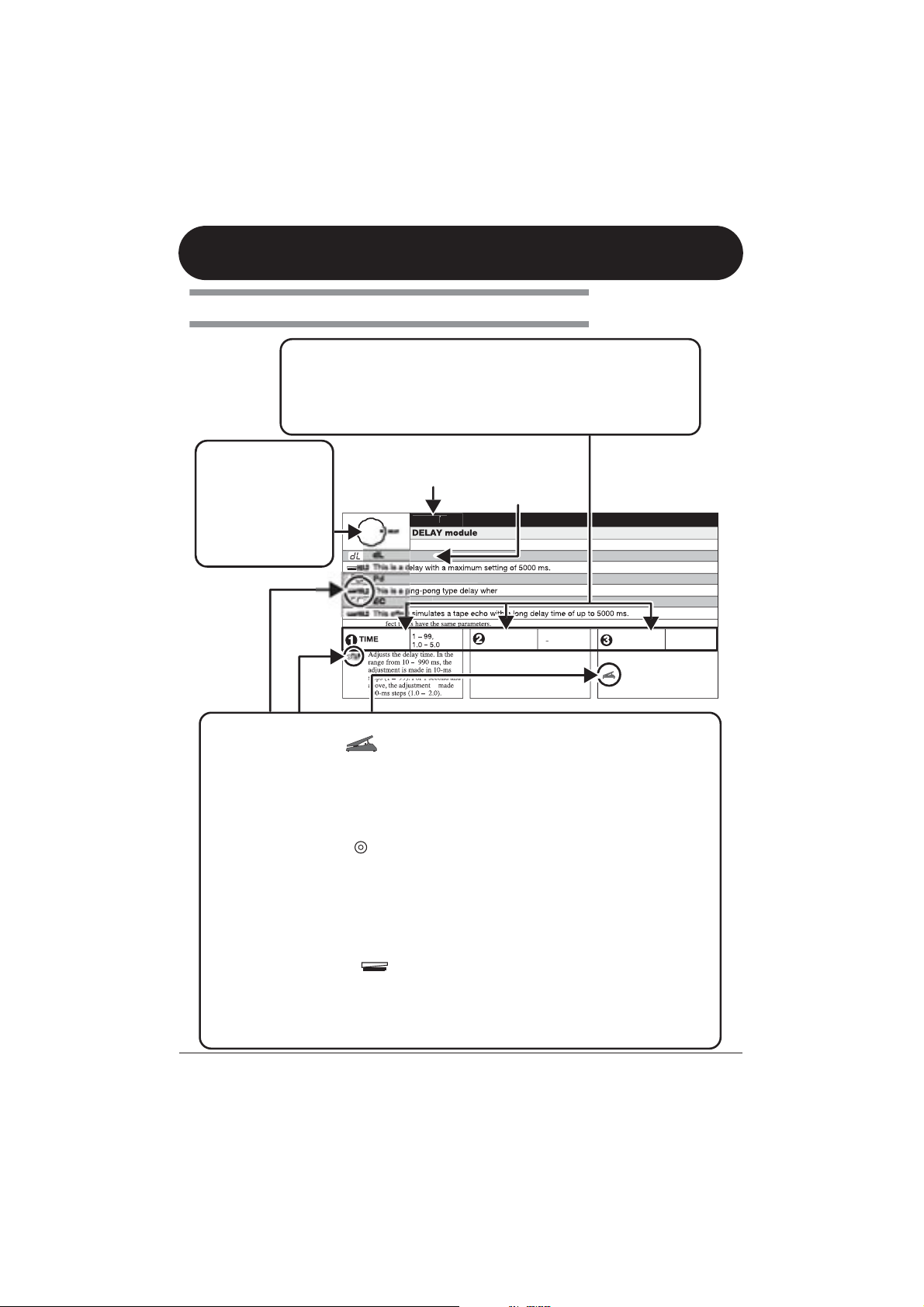

Come leggere la tabella dei parametri
Parametri effetto 1 – 3
Questi sono i parametri effetto che possono essere regolati con le manopole parametro 1 – 3 quando il tipo di effetto è selezionato. Viene mostrato il range di impostazione per ciascun parametro. Valori di impostazione a tre cifre vengono mostrati con un punto tra i due numeri.
Selettore modulo
Il simbolo del selettore modulo mostra la posizione della manopola in cui il modulo/parametro viene richiamato.
M
Tipo effetto
FEEDBA
98, 1.
Pedale di espressione
L'immagine di un pedale ( ) nell'elenco indica un parametro controllabile tramite il pedale di espressione (FP01/FP02). Specificate il rispettivo modulo come destinatario di modulazione del pedale di espressione ( p.
19), quindi selezionate il rispettivo tipo di effetto del modulo. Il parametro può quindi essere controllato in tempo reale con un pedale di espressione collegato.
Tap
L'immagine del tasto [TAP] ( ) nell'elenco indica un parametro che è possibile impostare battendo il tasto [TAP]. In modo edit, col rispettivo tipo di modulo/effetto selezionato, colpendo ripetutamente il tasto [TAP] si regola il parametro secondo l'ìntervallo dei colpi (ciclo di modulazione, tempo di delay, ecc.). In modo play, se il modulo DELAY è ON per il patch selezionato, colpendo ripetutamente il tasto [TAP] si cambierà temporaneamente il parametro.
TAP
Hold
L'immagine di un footswitch ( ) nell'elenco indica un tipo di effetto per il quale la funzione Hold può essere commutata on/off con il footswitch (FS01). Impostate la funzione Footswitch su "dH" (delay hold) ( p. 18) per il rispettivo patch. Quando questo patch viene quindi selezionato nel modo play, la funzione Hold può essere commutata on/off premendo l'interruttore a pedale (footswitch).
HOLD
22
0 – 98, 1.0
fect sound.
ZOOM G2
Tipi di effetti e parametri
TAP
TAP
COMP
Modulo COMP (Compressore)
Attenua le componenti di alto livello del segnale ed enfatizza e componenti di basso livello, mantenendo perciò il livello complessivo del segnale entro un determinato range.
SENSE
Regola la sensibilità del compressore. Maggiori valori di regolazione producono una maggior sensibilità.
0 – 10
ATTACK
Sceglie la velocità d’attacco del compressore in due livelli. Impostazioni disponibili: "FS" (rapido) e "SL" (lento).
FS, SL
LEVEL
Regola il livello del segnale dopo esser passato dal modulo.
2 – 98, 1.0
WAH/EFX
Modulo WAH/EFX (Wah/Effetti)
Comprende effetti wah e filter come pure effetti di tipo VCA.
AW
AW
Questo effetto modifica il wah secondo l’intensità di esecuzione.
Ar
AR
Questo effetto modifica la banda di frequenza del filtro di risonanza secondo l’intensità del pizzicato.
I due tipi di effetto precedenti hanno gli stessi parametri.
POSITION
Sceglie il punto di connessione del modulo W AH/EFX. Impostazioni disponibili: "bF" (prima del DRIVE); "AF" (dopo l’EQ/EXTRA EQ).
bS
BS
Alza il guadagno del segnale e crea un suono dinamico.
RANGE
Sceglie la banda di frequenza che viene enfatizzata.
tr
TR
Questo effetto varia periodicamente il volume.
DEPTH
Regola la profondità della modulazione.
PH
PH
Questo effetto produce un suono con carattere di pulsazione.
POSITION
Sceglie il punto di connessione del modulo W AH/EFX. Impostazioni disponibili: "bF" (prima del DRIVE) e "AF" (dopo l’EQ/EXTRA EQ).
AUTO WAH
AUTO RESONANCE
bF, AF
BOOSTER
1 – 5
TREMOLO
0 – 98, 1.0
PHASER
bF, AF
SENSE
Regola la sensibilità dell’effetto.
TONE
Regola la qualità del suono.
RATE
Regola la rapidità
dell’effetto.
RATE
Regola la rapidità di
modulazione.
-10 – -1, 1 – 10
0 – 10
0 – 50
0 – 50
RESONANCE
Regola la risonanza del suono.
LEVEL
Regola il segnale di livello dopo esser passato dal modulo.
WAVE
Sceglie la forma d’onda di modulazione. Impostazioni disponibili: "u" (dente di sega ascendente), "d" (dente di sega discendente), e "t" (triangolare). Maggiori valori producono maggior clip sui picchi d’onda, che rinforza l’effetto.
COLOR
Regola il tipo di suono.
0 – 10
2 – 98, 1.0
u0 – u9, d0 – d9, t0 – t9
1 – 4
ZOOM G2
23
Tipi di effetti e parametri
RG
rG
RING MODULATOR
Questo effetto produce uno scampanellante suono metallico. Regolando il parametro FREQUENCY si ottiene un drastico cambiamento del carattere sonoro.
POSITION
Sceglie il punto di connessione del modulo W AH/EFX. Impostazioni disponibili: "bF" (prima del DRIVE) e "AF" (dopo il modulo EQ/EXTRA EQ).
SL
SL
bF, AF
SLOW ATTACK
FREQUENCY
Regola la frequenza utilizzata per la modulazione.
1 – 50
MIX
Regola il livello dell’effetto nel mix col suono originale.
0 – 98, 1.0
Questo effetto riduce la rapidità d’attacco del suono, col risultato di un suono simile a un violino.
POSITION
Sceglie il punto di connessione del modulo W AH/EFX. Impostazioni disponibili: "bF" (prima del DRIVE) e "AF" (dopo l’EQ/EXTRA EQ).
PV
PV
bF, AF
PEDAL VX
TIME
Regola il tempo di attacco.
1 – 50
CURVE
Regola la curva di variazione del volume sull’attacco.
0 – 10
Simula il suono di un pedale wah vintage.
POSITION
Sceglie il punto di connessione del modulo W AH/EFX. Impostazioni disponibili: "bF" (prima del DRIVE) e "AF" (dopo il modulo EQ/EXTRA EQ).
Pb
PB
bF, AF
PEDAL BABY
FREQUENCY
Regola la frequenza che viene enfatizzata. Quando non è usato il pedale di espressione, l’effetto è lo stesso del pedale mezzo alzato.
1 – 50
LEVEL
Regola il livello del segnale dopo il passaggio dal modulo.
2 – 98, 1.0
Simula il suono di un pedale wah vintage.
POSITION
Sceglie il punto di connessione del modulo W AH/EFX. Impostazioni disponibili: "bF" (prima del DRIVE) e "AF" (dopo l’EQ/EXTRA EQ).
bF, AF
FREQUENCY
Regola la frequenza che viene enfatizzata. Quando non è usato il pedale di espressione, l’effetto è lo stesso del pedale mezzo alzato.
1 – 50
LEVEL
Regola il livello del segnale dopo il passaggio dal modulo.
2 – 98, 1.0
ZNR
Modulo ZNR (ZOOM Noise Reduction)
Questo modulo serve a ridurre il rumore durante le pause dell’esecuzione. Scegliete fra noise reduction (riduzione componenti di rumore) e noise gate (muting durante le pause).
NR
nr
Riduzione originale di ZOOM che riduce il rumore nelle pause senza modifiche al suono generale.
Gt
GT
Questo è un noise gate che taglia il suono durante le pause dell’esecuzione.
dG
DG
Questo è un gate di tipo vintage con speciali caratteristiche di chiusura.
Tutti i tipi di effetto precedenti hanno gli stessi parametri.
THRESHOLD
Regola la sensibilità. Per una riduzione massima del rumore, impostate il valore più alto senza che il suono decada in modo innaturale .
24
ZNR (ZOOM Noise Reduction)
GATE
DIRTY GATE
1 – 16
ZOOM G2
Tipi di effetti e parametri
DRIVE
Modulo DRIVE
Questo modulo offre 16 tipi di distorsione e un simulatore acustico. Ciascun tipo di ef fetto del modulo ha due algoritmi di modellazione (per live performance e direct recording). Questi algoritmi vengono attivati automaticamente secondo la condizione on/off dell’effetto CABINET & MIC (
FC
FC
Il ricco suono clean di un classico Fender Twin Reverb del 1965
JC
JC
Suono clean della serie Roland JC con chorus incorporato che produce un ampio suono cristallino.
bL
BL
Suono crunch di un Fender Tweed Deluxe '53 Suono fat dell’ampli combo Mesa Boogie MkIII
Md
MD
Suono high gain di stack Marshall pilotato da JCM2000
PV
PV
Il suono high gain del classico Peavey 5150
GV
GV
Simulazione del distorsore Guv'nor di Marshall.
FF
FF
Simulazione del classico pedale fuzz originale British
Ed
ED
Intensa distorsione super-high gain Attacco fuzz high gain
Tutti i tipi di effetto precedenti hanno gli stessi parametri.
GAIN
Regola l’intensità di distorsione.
*Nomi di produttori e nomi di prodotto qui menzionati sono marchi commerciali o marchi registrati dei rispettivi proprietari. I nomi
sono usati solo per illustrare le caratteristiche sonore e non indicano alcuna affiliazione con ZOOM CORPORATION.
AC
AC
Questo effetto fa suonare una chitarra elettrica come una chitarra acustica.
FD CLEAN
JC CLEAN
US BLUES
MS DRIVE
PV DRIVE
GUV'NOR distortion
FUZZ FACE
EXTREME DISTORTION
0 – 98, 1.0
Regola la qualità del suono.
ACOUSTIC
TONE
p. 21).
CA
CA
Suono clean di un ampli combo Vox AC-30, in Classe A
MC
MC
Grosso suono di stack Marshall che sta fra clean e crunch
bC
BC
bG
BG
Suono high gain del canale 2 di ampli Mesa Boogie Dual Rectifier (modo vintage).
Od
OD
Simulazione del classico pedale overdrive Boss OD-1
Hb
HB
Simulazione del canale drive di un ampli valvolare Hot Box.
Mt
MT
Simulazione del classico pedale Boss Metal Zone famoso per il lungo sustain e il midrange
dF
DF
0 – 10
CLASS A CLEAN
MS CRUNCH
BG CRUNCH
BG DRIVE
OVERDRIVE
HOT BOX
METAL ZONE
DIGI FUZZ (digital fuzz)
LEVEL
Regola il livello del segnale dopo esser passato dal modulo.
2 – 98, 1.0
TOP
Regola lo speciale suono di corda caratteristico di una chitarra acustica.
ZOOM G2
0 – 10
BODY
Regola il grado di risonanza del corpo.
0 – 10
LEVEL
Regola il livello del segnale dopo essere passato dal modulo.
2 – 98, 1.0
25
Tipi di effetti e parametri
EQ
Modulo EQ (Equalizzatore)
Permette di regolare le 3 bande principali (BASS, MIDDLE, TREBLE) dell’EQ a 6 bande.
BASS
Regola il livello delle basse frequenze. Regola il livello delle frequenze medie. Regola il livello delle alte frequenze.
±12 160Hz
MIDDLE
±12 800Hz
TREBLE
±12 3.2kHz
EXTRA EQ/CABI&MIC
Modulo EXTRA EQ/CABINET & MIC
Questo modulo permette di regolare le 3 bande restanti dell’EQ a 6 bande. In aggiunta, il modulo contiene un simulatore di cabinet che produce suono adatto alla registrazione diretta su un MTR o per la riproduzione con cuffie o monitor da studio.
Et
ET
Regola le 3 bande restanti dell’EQ a 6 bande. Il controllo HARMONICS permette la regolazione del livello delle frequenze armoniche.
LO MID
Regola il livello delle frequenze medio basse.
Cb
CB
Effetto che simula suono del cabinet di un ampli e caratteristiche di un microfono direzionale, ottimo per la registrazione diretta su registratore multi-traccia. Le caratteristiche del cabinet vengono automaticamente impostate su Combo (12" x 1, 12" x 2) o su Stack (12" x 4), secondo il l tipo di drive scelto. La condizione on/ off dell’effetto attiva a sua volta automaticamente l’algoritmo di modellazione del modulo DRIVE (
MIC TYPE
Seleziona il tipo di microfono. "dy" simula la risposta in frequenza di un microfono dinamico e "Co" simula la risposta in frequenza di un microfono a condensatore.
EXTRA EQ
±12 400Hz
CABINET & MIC
dy, Co
PRESENCE
Regola il livello delle frequenze estremamente alte.
MIC POSITION
Sceglie tra più caratteristiche microfoniche secondo la posizione del pickup. Le impostazioni disponibili sono: 0: Microfono verso il centro del cono 1: Microfono puntato a metà tra il bordo e il centro del cono 2: Microfono verso il bordo del cono
±12 6.4kHz
0 – 2
HARMONICS
Regola il livello delle frequenze armoniche.
±12 12kHz
p. 21).
MOD/SFX
Modulo MOD/SFX(Modulation/SFX)
Comprende diversi effetti di modulazione e delay quali chorus, pitch shifter, delay ed eco.
CH
CH
Mixa una componente variabile di sfasamento del pitch al segnale originale, per un suono con risonanza a tutto corpo.
DEPTH
Regola la profondità di modulazione.
SC
SC
Questo è un effetto di chorus con suono chiaro.
DEPTH
Regola la profondità di modulazione. Regola la rapidità di modulazione.
26
CHORUS
0 – 98, 1.0
STEREO CHORUS
0 – 98, 1.0
RATE
Regola la rapidità della modulazione.
RATE
1 – 50
1 – 50
MIX
Regola il rapporto di mix tra effetto e suono originale.
MIX
Regola il livello dell’effetto nel mix col suono originale.
0 – 98, 1.0
0 – 98, 1.0
ZOOM G2
Tipi di effetti e parametri
TAP
TAP
TAP
TAP
FL
FL
FLANGER
Questo effetto produce un suono risonante e fortemente ondulante.
DEPTH
Regola la profondità di modulazione.
Pt
PT
0 – 98, 1.0
PITCH SHIFTER
RATE
Rapidità di modulazione
0 – 50
RESONANCE
Regola l’intensità di risonanza della modulazione.
Questo effetto sfasa l’intonazione del suono originale verso l’alto o verso il basso.
SHIFT
Regola la quantità di sfasamento del in semitoni. selezionando "dt" si produce un effetto di detune.
PP
PP
-12 – -1, dt, 1 – 12, 24
PEDAL PITCH
TONE
Regola la qualità del suono.
0 – 10
MIX
Regola il livello dell’effetto nel mix col suono originale.
Questo effetto permette di usare un pedale per modificare l’intonazione in tempo reale.
COLOR
Seleziona il tipo di variazione del pitch modificato dal pedale.
Table 1
COLOR MODE
UP
1
dn UP
2
dn UP
3
dn UP
4
dn
Ved. Tabella 1
Minimo valore Pedale
-100 cent
Solo suono originario
DOUBLING
Detune + DRY
0 cent
+1 ottava
0 cent
-2 ottave
MODE
Seleziona la direzione della variazione di pitch (su, giù).
Max valore Pedale Minimo valore Pedale Max valore Pedale
Solo suono originario
-100 cent
Detune + DRY
DOUBLING
+1 ottava
0 cent
-2 ottave 0 cent
UP, dn
COLOR MODE
UP
5
dn UP
6
dn UP
7
dn UP
8
dn
-1 ottava + DRY
+1 ottava + DRY
-700 cent + DRY 500 cent + DRY
- (0 Hz) + DRY
- (0 Hz) + DRY
+1 ottava + DRY
TONE
Regola la qualità del suono.
+1 ottava
-10 – -1, 0, 1 – 10
0 – 98, 1.0
0 – 10
+1 ottava + DRY
-1 ottava + DRY 500 cent + DRY
-700 cent + DRY +1 ottava
- (0 Hz) + DRY
+1 ottava + DRY
- (0 Hz) + DRY
VB
Vb
VIBRATO
Effetto con vibrato automatico.
DEPTH
Regola la profondità di modulazione.
ST
St
0 – 98, 1.0
STEP
RATE
Rapidità di modulazione.
0 – 50
Speciale effetto che modifica il suono in un pattern a scala.
DEPTH
Regola la profondità di modulazione.
dL
DL
0 – 98, 1.0
DELAY
RATE
Rapidità di modulazione
0 – 50
Questo è un delay con impostazione massima di 2000 ms.
TIME
Regola il tempo di delay. Nel range 10 – 990 ms, la regolazione è in step di 10-ms (1 – 99). Per 1 secondo e oltre, in step di 100-ms (1.0 – 2.0).
1 – 99,
1.0 – 2.0
FEEDBACK
Regola la quantità di feedback.
0 – 98, 1.0
ZOOM G2
MIX
Regola il livello dell’effetto nel mix col suono originale.
RESONANCE
Regola l’intensità di risonanza della modulazione.
MIX
Regola il livello dell’effetto nel mix col suono originale.
0 – 98, 1.0
0 – 10
0 – 98, 1.0
27
Tipi di effetti e parametri
TAP
TAP
TAP
TE
tE
TAPE ECHO
Questo effetto simula un eco a nastro.
TIME
Regola il tempo di delay. Nel range 10 – 990 ms, la regolazione avviene in step di 10-ms (1 – 99). Per 1 secondo e oltre, la regolazione è fatta in step di 100-ms (1.0 – 2.0).
dd
DD
1 – 99,
1.0 – 2.0
DYNAMIC DELAY
FEEDBACK
Regola la quantità di feedback.
0 – 98, 1.0
MIX
Regola il livello dell’effetto nel mix col suono originale.
0 – 98, 1.0
Questo è un delay dinamico dove il volume dell’effetto cambia a seconda del livello del segnale in ingresso. Con impostazioni positive, il volume dell’effetto cresce a più alti livelli del segnale in ingresso. Con impostazioni negative, il volume dell’effetto cresce a minori livelli di ingresso del segnale.
TIME
Regola il tempo del delay. Nel range 10 – 990 ms, la regolazione avviene a step di 10-ms (1 – 99). Per 1 secondo e oltre,la regolazione è in step di 100-ms (1.0 – 2.0).
dF
DF
1 – 99,
1.0 – 2.0
originale.
DYNAMIC FLANGER
AMOUNT
Regola il livello del suono effettato nel mix col suono
0 – 10
SENSE
Regola la sensibilità dell’effetto.
-10 – -1, 1 – 10
Questo è un flanger dinamico dove il volume dell’effetto cambia a seconda del livello del segnale in ingresso. Con impostazioni positive, il volume dell’effetto cresce a più alti livelli del segnale in ingresso. Con impostazioni negative, l’effetto del volume cresce a minori livelli del segnale in ingresso.
DEPTH
Regola la profondità di modulazione.
MP
MP
0 – 98, 1.0
MONO PITCH SHIFTER
RATE
Rapidità di modulazione.
0 – 50
SENSE
Regola la sensibilità dell’effetto.
-10 – -1, 1 – 10
Questo è un pitch shifter mono con modulazione a bassa frequenza, adatto per esecuzioni a note singole.
SHIFT
Regola la quantità di pitch shift in semitoni. Selezionando "dt" si produce un effetto di detune.
HP
HP
-12 – -1, dt, 1 – 12, 24
HARMONIZED PITCH SHIFTER
TONE
Regola la quantità del suono.
0 – 10
MIX
Regola il livello dell’effetto nel mix col suono originale.
0 – 98, 1.0
.
Questo è un pitch shifter intelligente che genera automaticamente armonie secondo una chiave e una scala di preset.
Maggiore
Minore
-6, -5, -4, -3,
-m, m, 3, 4, 5, 6
Sesta discend. Quinta discend Quarta discend
Terza discend
Terza discend
Terza ascend
KEY
Determina la tonica per la scala usata nel pitch shifting (ved. Tabella 3).
Maggiore
C, Co, d...b
Terza ascend. Quarta ascend Quinta ascend
Sesta ascend
MIX
Regola il livello dell’effetto nel mix col suono originale.
C
Co
d
do
E F
C#
D#
0 – 98, 1.0
C
Fo
G
D
Go
A
E
Ao
b
F#
G
G#
A
A#
B
SCALE
Determina l’intervalol del suono sfasato d’intonazione (ved. Tabella 2).
Tabella 2 Table 3 Imposta Tipo di scala Intervallo Imposta Tipo di scala Intervallo Imposta Tonica Imposta Tonica
-6
-5
-4
-3
-m m
28
ZOOM G2
DELAY
HOLD
HOLD
HOLD
TAP
TAP
Modulo DELAY
Questo è un modulo di delay che permette lunghi tempi di delay e uso della funzione hold.
DL
dL
Questo è un delay con regolazione massima di 5000 ms.
Pd
PD
Questo è un delay tipo ping-pong dove il suono del delay si alterna fra sinistra e destra.
EC
EC
Questo è un lungo delay dal caldo suono fino a 5000 ms di durata.
Questi tre tipi di effetto hanno gli stessi parametri.
TIME
Regola il tempo di delay. Nel range 10 – 990 ms, la regolazione è fatta in step di 10­ms (1 – 99). Per 1 secondo e oltre, la regolazione è fatta in step di 100-ms (1.0 – 5.0).
DELAY
PINGPONG DELAY
ECHO
1 – 99,
1.0 – 5.0
FEEDBACK
Regola la quantità di feedback.
0 – 98, 1.0
MIX
REVERB
Modulo REVERB
Questo modulo comprende varie funzioni di riverbero quali “hall reverb”, “early reflection”, e delay multi-tap.
HL
HL
Questo riverbero simula l’acustica di una sala da concerto.
rM
RM
Questo riverbero simula l’acustica di una stanza.
SP
SP
Questo effetto simula un riverbero del tipo a molla.
I tre tipi di effetto precedenti hanno gli stessi parametri.
DECAY
Regola la durata del riverbero. Regola la qualità del suono.
Er
ER
Questo effetto isola solo le componenti delle prime riflessioni del riverbero.
DECAY
Regola la durata del riverbero.
Md
MD
Questo effetto produce diverse componenti di delay con differenti tempi di delay.
TIME
Regola il tempo di delay. Nel range 10 – 990 ms, la regolazione avviene in step di 10-ms (1 – 99). Per 1 secondo e oltre, la regolazione è in step 100-ms (1.0 – 3.0).
HALL
ROOM
SPRING
1 – 30
EARLY REFLECTION
1 – 30
Regola l’inviluppo del suono effettato. Nel range negativo, l’inviluppo è invertito. A 0, l’effetto è un “gate reverb”. Nel range positivo, l’inviluppo è di tipo “decay”.
MULTI TAP DELAY
1 – 99,
1.0 – 3.0
Seleziona il pattern di combinazione per i colpi. La selezione va da pattern ritmici a pattern random.
TONE
SHAPE
PATTERN
0 – 10
±10
1 – 8
MIX
MIX
MIX
Tipi di effetti e parametri
0 – 98, 1.0
Regola il livello dell’effetto nel mix col suono originale.
0 – 98, 1.0
Regola la proporzione tra l’effetto e il suono originale.
0 – 98, 1.0
Regola la proporzione tra l’effetto e il suono originale.
0 – 98, 1.0
Regola la proporzione tra l’effetto e il suono originale.
ZOOM G2
29
Tipi di effetti e parametri
V
V
CONTROL
Modulo CONTROL
Serve a fare le impostazioni del pedale e vi permette di controllare la funzione del footswitch e l’impostazione del livello master che si applica a tutti i patch.
RTM DESTINATION
Quando un pedale di espressione (FP01/ FP02) è collegato alla presa [CONTROL IN], questo seleziona il modulo di destinazione della modulazione per la funzione RTM (Ved. Table 4).
Table 4 Table 5
Imposta
oF VL
WU, Wd, WH, WL
GU, Gd, GH, GL
MU, Md, MH, ML
dU, dd, dH, dL
rU, rd, rH, rL
Ved. tabella 4
Destinazione della
modulazione
OFF Volume Modulo WAH/EFX (*) Modulo DRIVE (*) Modulo MOD/SFX (*) Modulo DELAY (*) Modulo REVERB (*)
FS
Quando un footswitch (FS01) è collegato alla presae [CONTROL IN], questo seleziona la funzione che può essere controllata dal footswitch (Ved. Table 5). La funzione qui selezionata si applica a tutti i patch.
Ved. tabella 5
Imposta Funzione
bP tP bU rH dH
dM
MASTER LEVEL
Regola il livello master per tutti i patch.
Bypass/Mute Tap tempo Bank up Funzione Rhythm on/off Delay hold Delay mute
0 – 98, 1.0
L’operazione dei moduli indicata con (*) cambia così, secondo la lettera sulla destra.
U
UP
Il parametro è al minimo col pedale completamente alzato e al massimo col pedale tutto abbassato.
D
DOWN
Il parametro è al massimo col pedale tutto alzato e al minimo quando il pedale è tutto abbassato.
H
HIGH
Col pedale tutto alzato, il parametro è sul valore impostato nel patch. Col pedale completamente abbassato, il parametro è al massimo.
L
LOW
Col pedale tutto alzato, il parametro è al minimo. Col pedale tutto abbassato, il parametro è sul valore impostato nel patch.
"UP" (su)
Valore massimo
Valore minimo
"DOWN" (giù)
Valore massimo
Valore minimo
"HIGH" (alto)
Valore massimo
alore impostato nel patch
"LOW" (basso)
alore impostato nel patch
Valore minimo
30
ZOOM G2
Specifiche
Tipi di effetto 54 Moduli effetto Max. 9 moduli simultanei Patch Area user: 10 patch x 4 banchi
Area preset: 10 patch x 4 banchi
Frequenza di campionamento 96 kHz Convertitore A/D 24 bit, 64 times oversampling Convertitore D/A 24 bit, 128 times oversampling Processing del segnale 32 bit Risposta in frequenza 20 Hz – 40 kHz +1 dB -3 dB (con carico da 10 kilohm) Display LED a 2 cifre, 7 segmenti
LED Parametro
Input Presa phone standard mono
Livello d’ingresso -20 dBm Impedenza in ingresso 1 megohm
Output Presa phone standard stereo (doppie come presa linea e cuffie)
Massimo livello d’uscita Linea: +5 dBm (carico impedenza in uscita 10 kilohm o più)
Cuffie: 20 mW + 20 mW (in carico da 32 ohms)
Ingresso di controllo Per FP02/FS01 Specifiche alimentazione
Adattatore AC 9 V DC, 300 mA (spina con negativo al centro) (ZOOM AD-0006) Batterie Quattro batterie IEC R6 (size AA),
Approx. 7.5 ore di funzionamento continuo (batterie alcaline)
Dimensioni 162 mm (D) x 156 mm (W) x 65 mm (H) Peso 700 g (senza batterie) Opzioni Pedale di espressione FP02/ Footswitch FS01
• 0 dBm = 0.775 Vrms
• Progetto e specifiche soggetti a modifiche senza obbligo di preavviso.
Soluzione dei problemi
Nessuna alimentazione
Fate rif. ad "Accensione", pag. 8.
L’effetto riverbero non funziona
Quando un pattern rhythm sta suonando, l’effetto riverbero non è disponibile. Fernate prima il pattern rhythm ( p. 12).
Alto livello di rumore
State usando l’adattatore ZOOM AC? Assicuratevi di usare solo l’adattatore DC a 9 V, 300 mA con spina “center minus”, negativo al centro (ZOOM AD-0006).
Le batterie hanno vita breve
State usando batterie al manganese? E’ consigliato l’uso di batterie alcaline.
ZOOM G2
31
Pattern Preset di G2
# Nome pattern TimSig # Nome pattern TimSig
1 8beat_1 2 8beat_2 3 8beat_3 4 8shufle 5 16beat_1 6 16beat_2 7 16shufle 8 ROCK
9 HARD 10 METAL_1 11 METAL_2 12 THRASH 13 PUNK 14 DnB 15 FUNK_1 16 FUNK_2 17 HIPHOP 18 R'nR 19 POP_1 20 POP_2
4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4 4/4
21 POP_3 22 DANCE_1 23 DANCE_2 24 DANCE_3 25 DANCE_4 26 3per4 27 6per8 28 5per4_1 29 5per4_2 30 LATIN 31 BALLAD_1 32 BALLAD_2 33 BLUES_1 34 BLUES_2 35 JAZZ_1 36 JAZZ_2 37 METRO_3 38 METRO_4 39 METRO_5 40 METRO
4/4 4/4 4/4 4/4 4/4 3/4 3/4 5/4 5/4 4/4 4/4 3/4 4/4 3/4 4/4 3/4 3/4 4/4 5/4
ZOOM CORPORATION
ITOHPIA Iwamotocho 2chome Bldg. 2F, 2-11-2, Iwamoto-cho, Chiyoda-ku, Tokyo 101-0032, Japan Web Site: http://www.zoom.co.jp
G2 - 5004-1
Loading...
