Zoom G2 User Manual [pt]

Os símbolos de aviso e cuidado estão discriminados
em negrito para que você leia com maior atenção
evitando danos e acidentes.Por favor, observe as
dicas de segurança para garantir o uso pleno do G2
sem quaisquer riscos.

Requisitos de Energia Elétrica

Uma vez que o consumo de energia elétrica deste
aparelho não é baixo, nós recomendamos o uso de
uma fonte de alimentação AC. Ao utilizar alimentação
através de baterias, use somente pilhas alcalinas.

[Funcionamento com Adaptador AC]

• T enha certeza de utilizar uma fonteZOOM (modelo
AD-0006) original ou homologada pela Royal
InstrumentosMusicais Ltda gerando 9 V DC, 300 mA
como centro do pino negativo.O uso de adaptadores
de AC outros senão os especificados poderão causar
danos ao aparelho.

• O G2 é um instrumento de precisão. Não exerça
pressão excessiva nas chaves seletoras ou nos
botões de controle. T ambém muito cuidado para não
deixar o aparelho cair no chão, ou qualquer tipo de
queda.

• Cuidado com objetos externos como moedas, pinos
e líqüidos para que os mesmos não penetrem no
interior do aparelho.

Conectando os cabos às conexões de entrada e
saída.

Você sempre deverá desligar o G2 e todos os outros
equipamentos antes de conectar e desconectar
quaisquer cabos. T ambém tenha certeza de
desconectar todos os cabos de conexão e o cabo de
força antes de transportar o G2.

Alterações

Nunca abra o G2 ou tente modificá-lo de qualquer
maneira.Saiba que isso poderá resultar em danos ao
aparelho.

Volume

Não use o G2 em altos níveis de volume. Você
poderá causar danos irreversíveis à sua audição.•
Conecte o adaptador AC (ou fonte) a uma tomada que
aceite a voltagem correspondente.• Ao desconectar o
adaptador AC da tomada, sempre puxe pelo corpo do
mesmo e nunca pelo fio.• Durante tempestades, dês­plugue o aparelho da tomada.

Funcionamento com baterias

• Use quatro pilhas AA alcalinas • O G2 não poderá
ser utilizado com baterias recarregáveis. • Preste
muita atenção às indicações de polaridade da bateria
ao inserí-lasno compartimento. • Quando não utilizar o
produto por um longo período de tempo, retire as
baterias do compartimento. • Se ocorrer vazamento,
limpe o compartimento e os terminais de contato das
baterias cuidadosamente. • Ao usar o aparelho, o
compartimento das baterias deverá estar fechado.

Locais de uso

Para a prevenção de incêndio, choques elétricos ou
mal funcionamento, evite utilizar o seu G2 em locais
onde o mesmo poderá ser exposto a: • altas
temperaturas; • Fontes de calor como fornos ou
geradores; • Alta umidade ou poeira; • Areia ou poeira
excessivos; • Choque ou vibrações excessivas

Manuseio

• Nunca coloque objetos com líqüidos próximo ao G2,
uma vez que isso poderá causar choques elétricos.

Precauções de uso e de Segurança .......................................... 2

Precauções de Segurança ........................................................................2

Precauções de Uso.................................................................................... 2

Caracterísitcas............................................................................ 4

Termos usados nesse mnaual ................................................... 5

Controles e Funções / Conexões .............................................. 6

Selecionando um Patch............................................................. 8

Usando o Afinador .................................................................... 10

Usando a Função de Rítmo ....................................................... 12

Editando um Patch.................................................................... 14

Sslvando/Copiando os Patches................................................ 16

Usando o Foot Switch/Pedal Opcionais................................... 18

Usando o foot switch (FS01) .................................................................18

Usando o pedal de expressão (FP01/FP02).......................................... 19

Restaurando os padrões de fábrica ........................................ 20

Fazendo a Junção de efeitos................................................... 21

Mudando entre o som ao vio e o som para gravação direta. ..............21

Tipos de efeitos e parâmetros ................................................. 22

Como ler a tabela de parâmetros ............................................................22

COMP .......................................................................................................................... 23

WAH/EFX .....................................................................................................................23

ZNR ..............................................................................................................................24

DRIVE ..........................................................................................................................25

EQ ................................................................................................................................26

EXTRA EQ/CABI&MIC............................................................................................... 26

MOD/SFX ....................................................................................................................26

DELAY .........................................................................................................................29

REVERB .....................................................................................................................29

CONTROL.................................................................................................................. 30

Especificações........................................................................ 31

Eliminando Problemas............................................................ 31

Patterns Pré-ajustados do G2 ...............................................Contra-capa

Alterações

Nunca abra o G2 ou tente modificá-lo de qualquer
maneira.Saiba que isso poderá resultar em danos ao
aparelho.

• Nunca coloque objetos com fogo ou algo inflamável
próximo ao G2, uma vez que isso poderá causar
incêndio.

Obrigado por escolher o ZOOM G2 (chamado aqui de “G2”). O G2 é um processador de multi-efeitos
com as seguintes características e funções:

Essa seção explica alguns termos importantes que são usados no manual do G2.

Tecnologia de última geração para excelente desempenho

Amostragem de 96 kHz / 24 bit (com 32 bits de processamento interno) garante excelente qualidade
sonora. Resposta de freqüência permancede plana até 40 kHz, e a relação sinal/ruído do sinal convertido
na entrada é de 120 dB, demonstrando o alto nível de desempenho alcançado pelo G2.

Efeitos versáteis inclusive as novas criações

De um total de 54 efeitos, até 9 (incluindo o ZNR) podem ser usados ao mesmo tempo. As escolhas de
alta qualidade providas pelo G2 incluem os efeitos de distorção que simulam os timbres dos
amplificadores e efeitos famosos, EQ de 6 bandas para guitarra e efeitos com função HOLD controlável
pelo foot switch.

Ótimo para tocar ao vivo e gravqação direta

O módulo de distorção provém dois diferentesalgorítmos para cada um dos 17 `tipos de efeitos, um para
tocar ao vivo e outro para gravação direta. Dependendo do ajuste lig/desl. do efeito CABINET & MIC
o qual simula o som de caixa de amplificador e as caracterísitcas de microfone, o melhor algorítmo é
automaticamente selecionado dado a você o melhor som para cada aplicação.

Funções de rítmo e afinador cromático automático integrados

Um número de patterns rítmicos que utiliza sons de bateria PCM reais são providos. Isso é conveniente
para uso como um metrônomo durante o estudo ou para prover uma parte rítmica para ma sessão rápida
de improviso. Um afinador cromático automático é provido para você poder afinar a sua guitarra
facilmente em casa ou no palco.

Interface do usuário sofisticada

A combinação do seletor giratório e os três botões de parâmetros fazem com que o processo de edição
seja intuitivo e rápido. Praticamente não existe tempo de mudança dos programas de efeitos (menos de 5
milésimos de segundo!!!) A mudança de programas (patches) sem ruídos agora é realidade.

O princípio duple de alimentação permite o uso em qualquer lugar

O G2 pode sre usado com 4 pilhas AA ou com um adaptador AC. Funcionamento contínuo com as pilhas
é aproximadamente de 7.5 horas com baterias alcalinas.

Fácil operação com o pedal de expressão ou foot switch

Um foot switch (FS01) ou pedal de expressão opcionais (FP01/FP02) poem ser conectados à conexão
CONTROL IN. O foot switch é conveniente par amudar rapidamente os programas de efeitos ajustar o
tempo para a função de rítmo ou ligar/desligar a função HOLD do delay. O pedal de expressão pode ser
usado par ajustar o volume ou a qualidade tonal de um efeito em tempo real.

Módulo de efeitos (Effect module)

Como mostrado na ilustração acima, o G2 pode ser
entendido como uma combinação de vários efeitos
singulares. Cad efeito é referido como um módulo de
efeitos. Em adição aos módulos estão compreendidos
os efeitos de compressão (COMP), simulador de amp./
efeitos de distorção (DRIVE), efeitos de modulação/
efeitos especiais (MOD/SFX), redutor de ruídos ZOOM
(ZNR). Os parâmetros como intensidade de efeitos
podem ser ajustados para cada módulo individual­mente e os módulos podem ser ligados/desligados como
desejado.

Tipo de efeito (Effect type)

Dentrol de alguns módulos de efeitos, existem vários
efeitos diferentes os quais são referidos como tipos de
efeitos. Por exemplo, o módulo de modulação/efeitos
especiai (SFX) compreendes chorus, flanger, pitch shifter ,
delay e outros tipos de efeitos. Somente um poderá ser
utilizado ao mesmpo tempo

Parâmetros de efeitos

Todos os módulos de efeitos possuem vários parâmetros
que podem ser ajustados. Estes são chamados de
parâmetros de efeitos. No G2 os parâmetros de efeitos são
ajustados com os botões de parâmetro 1 – 3. Similar aos
botões dos pedais tradicionais, estes mudam os aspectos
como carácterização tonal e intensidade do efeito. Cada
parâmetro é designado para cada botão e isso dependedo
tipo de efeito e do módulo de efeito selecionado.

1.Vire o G2 e abra a tampa do compartimento

de baterias na parte inferior.

Visão inferior do
G2

Trava

Programas de ajustes (Patch)

No G2, as combinações de módulos de efeitos são
armazenadas e acessadas em unidades chamadas de
patches. Um patch compreende informações do estado de
liga/desliga de cada mósulo de efeito, sobre o tipo de
efeito utilizado em cada módulo e sobre os ajustes dos
parâmetros. A memória interna do G2 pode armazenar até
80 patches (incluindo 40 patches os quais poderão ser
modificados e armazenados posteriormente).

Área e Banco (Bank)

Um grupo de 10 patches é chamado de banco. A memória
do G2 compreende um total de 8 bancos, chamados de A
até d e de 0 até 3. Os bancos A – d formar a área do
usuário a qual permite a leiturae salvar os patches. Os
bancos 0 até 3 são os da área de presets que contém
somente patches de leitura. Os patches dentro de cada
banco são numerados de 0 a 9. Para especificar um patch
no G2, você poderá usaro formato “A1” (número do
patch 1 do banco A), “06” (número do patch 6 do banco

0), e etc...

Modo Play/Modo Edit

O estado interno do G2 é conhecido como modo de
operação. Os dois modos maiores são modo PLA Y e
modo EDIT. (Este último seve para modificar os
patches). O sleetor de módulos serve para mudar entre o
modo play e o modo edit.

2.Insira quatro baterias AA

3. Feche a tampa do compartimento de
baterias.

Empurre a tampa até que a mesma entre
no local.

Use 4 pilhas tamanho AA.

Por favor, tome um pouco do seu tempo para ler esse manual cuidadosamente para obter o melhor de seu
aparelho, garantir desempenho otimizado e confiabilidade.

Trava

Pressione as travas para
liberar e levantar a tampa.

Quando a carga das baterias
estiver baixa, a indicação “bt”

aparecerá no visor.

Seletor de módulos

Muda entre os modos PPLAY e EDIT. No modo
EDIT, o botão seleciona o módulo para operação.
.

T eclas BANK [-]/[+]

No modo play, as teclas servem para mudar
diretamente ao banco anterior ou posterior.
No modo edit as teclas mudam o tipo de efeito para o
módulo selecionado atualmente.

T ecla [STORE]

Serve para armazenar os patcehs editados na
memória interna.

Botões de parâmetros 1- 3

Esses botões controlam o nível dos parâmetros de
efeitos ou o nível geral do patch. Durante a
reprodução do rítmo, os botões permitem selecionar
um pattern, ajustar o tempo e ajustar o volume do
rítmo.

Tecla RHYTHM

Serve para tocar/parar o rítmo.

T ecla [T AP]

Permite entrada manual dos parâmetros relacionados
ao tempo como tempo de delay (atraso), e o tempo do
pattern rítmico.

Foot-switches (Chaves)

Essas chaves são usadas para sleecionar os patches,
ligar/desligar efeitos, controlar o afinador e outras
funções.

Conexão [INPUT]

Serve para conectar a guitarra.

Conexão [OUTPUT/PHONES]

Essa conexão stéreo serve para a conexão a um amplificador de guitarra. Utilize
um cabo de qualidade. Ao usar um cabo “Y” você poderá conectar a dois

amplificadore de guitarra, ou a um fone-de-ouvido.

MTR (gravador multi­pista)

Visor

Mostra os números do patch, valores de ajuste e
outras informações de como operar o G2.

Conecte o adaptador AC
(ZOOM AD-0006) aqui

Chave [POWER]

Liga/desliga o aparelho.

Conexão [CONTROL IN]

Serve para a conexão do foot switch opcional
(FS01) ou par ao pedal de expressão opcional
(FP01/FP02).

.

1- Ligue a força

Use um cabo mono para conectra a
guitarra à conexão [INPUT] do G2.
Quando usar o G2 com o adaptador AC,
plugue o adaptador na tomada e plugue o
cabo do adaptador na conexão DC do G2.
Ligue o amplificador de guitara e aumente
o volume como desejado. Coloque a chave
de força do G2 na posição ON.

2- Coloque o G2 no modo play

Se o seletor de módulo não estiver
ajustado
em PLA Y, ajuste-o em PLA Y.

O banco e o patch selecionados quano o aparelho fora
desligado aparecerão no visor.

Ao ligar
imediatamente o G2,
o aparelho etará no
modo PLAY, mesmo
se a chave estiver em
outra posição senão
PLAY.

Nome do banco Número do patch

3- Selecionando um patch

Para mudar os patches, pressione um dos foot-switches (chaves
de pé).

Pressionando a chave ao lado esquerdo acessará o patch inferior; a chave do
lado direito acessará a o patch superior.
Pressionando repetidamnete uma chave, será completado um ciclo por
passadno por todos os patches na órdem A0 –
A9 ... d0 – d9 00 – 09 ... 30 – 39 A0, ou na órdem inversa.

Ajuste a tonalidade e o
volume

Para ajustar o som do efeito e o volume
no modo PLA Y, os botões de parâmetros
1 – 3 podem ser usados. Cada botão
controla um parâmetro em específico.

Botão de parâmetro 1

Ajusta o parâmetro
GAIN do módulo DRIVE
(principalmente a
quantidade de

distorção).

Botão de parâmetro 2

Ajusta o parâmetro TONE do módulo DRIVE
(caracterização principal da distorção).

Quando você girar um botão de parâmetro, o indicador em LED
correspondente acende e o visor mostra brevemente o valor atual
do parâmetro respectivo.

NOTA

• Se o módulo DRIVE for ajustado em OFF para o módulo atual, o

visor mostrará “oF”) e os botões de parâmetros 1 e 2 não terão
qualquer efeito.

• Mudanças feitas aqui sÃo temporárias e serão perdidas quando
você selecionar outro patch. PAra reter as mudanças, salve o patch
na área do usuário.

• O nível mestre (MASTER) em comum à todos os patches é
ajustado no modo EDIT ( pág. 30).

4- Selecionando diretamente um
banco

Para selecionaros bancos A –d, 0 – 3
diretamente, use as teclas BANK [-]/[+] keys.

Pressionando as teclas BANK [-] acessa o banco anterior e
pressionando a tecla BANK [+] acessa o banco superior.

Botão de parâmetro 3

Ajusta o parâmetro
PATCH LEVEL que é o
nível geral do patch (ou
programa de ajuste).

O G2 incorpora um afinador cromático auto-mático. Para usar a função do afinador, os efeitos
internos necessitam ser desligados (modo bypass) ou devem estar mudos (som original e som dos
efeitos desligados).

Mudar p/ bypass ou Mute

Colocando o G2 ao estado de
bypass. No modo PLAY, pressione

e solte os dois foot-switches rapida­mente.

Colocando o G2 ao estado de
mute (mudo). No modo PLAY,

pressione e segure os dois foot­switches por mais de um segundo.

Adjustando a afinação de referência

Se necessário, poderá ser feito o ajuste da afinação de referência do afinador do
G2. O ajuste inicial após ligar o G2 é LÁ central A=440 Hz.

Gire o botão de parâmetro 1.

A afinação de referência atual é mostrada. O alcan­ce para o ajuste é de 35 – 45 (A central A = 435
até 445 Hz).

Enquanto o valor de afinação de referên­cia é mostrado, gire o botão 1 para ajus­tá-lo.

Mudança de patch no modo bypass/mute

Quando pressionar os dois foot switches juntos enquanto
tocar um instrumento, a condição bypass/mute é ativada.
De qualquer maneira, o som poderá mudar logo antes da
condição ser ativada. Isso ocorre pois o G2 muda para o
próximo patch acima ou abaixo quando uma das chaves
for pressionada antes da outra. (Quando você cancelar a
condição bypass/mute, o número originaldo patch será
ativado novamente).
Esse tipo de comportamento não é um defeito. Isso ocore
por causa da alta velocidade de mudança de patch do G2.
Para previnir a mudança causada pela condição acima, não
produza o som com o seu instrumento até que a condição
bypass/mute esteja estabilizada.

Toque a corda

T oque a corda para ser afinada e
ajuste a afinação.

O lado esquerdo do visor mostra a nota a qual está
mais próxima à afinação correta atual.

O ladodireito do visor mostra
oum símbolo que indica o quanto
a afinação estará fora.

Afine as outras cordas da mesma
maneira.

Quandovocê soltar o botão, a indicação do visor re­tornará à condição anterior após um instante.

NOTA

Ao desligar e ligar o G2 novamente, a afinação de re­ferência será reajustada para 40 (LÁ central=440 Hz).

Retorne ao modo play

Pressione um dos foot-switches.

Afinação acima Afinação abaixo

Quanto mais rápida ficar a indicação,
mais a afinação estará fora.

Ajuste o G2 ao modo play

Se o seletor de módulo for ajustado a
um aposição outra senão “PLA Y”, ajus­te-a para o modo “PLA Y”.

Inicie a função Rítmo

Presisone a tecla RHYTHM.

NOTE
Durante o playback, o módulo REVERB

estará desligado.

Selecione um pattern

Para mudar continuamente o pattern
gire o botão de parâmetros 1. Para
selecionar entre os vários patterns use
as teclas BANK.

O G2 possui 40 patterns. Mais informações
veja a contra-capa desse manual

Ajuste o volume do rítmo

Para ajustar o volume do rítmo, gire o botão 3 de parâm.

Ao girar o botão, o ajuste atual (0 – 30) será mostrado no visor.

Ajuste o tempo

Para mudar continuamente o tempo,
gire o botão de parâmetro 2.
Para especificar anualmente o tempo
do rítmo, bata na tecla TAP pelo me­nos três vezes no intervalo desejado.

O tempo pode ser ajustado no alcance de 40 –
250 BPM (batidaspor minuto). Ao pressionar
a porimeira vez a tecla TAP o valor de tempo
atual será mostrado no visor. O G2 automati­camnete detectará o intervalo para o segundo e
terceiro toques e ajusta o tempo de acordo.
Enquanto isso, o valor atual (40 – 250) é mos­trado no visor. Para valores no alcance de 100
a 199, um ponto é mostrado após o primeiro
dígito. Para valores acima de 200 os pontos apa­recerão após o primeiro e o segundo dígito.

Quando as etapas acima forem segiudas, o nú­mero atual do pattern (01 – 40) será mostrado
rapidamente no visor.

Pare o rítmo.

Para parar ressione a tecla RHYTHM play/stop.

O G2 retorna à condição anterior.

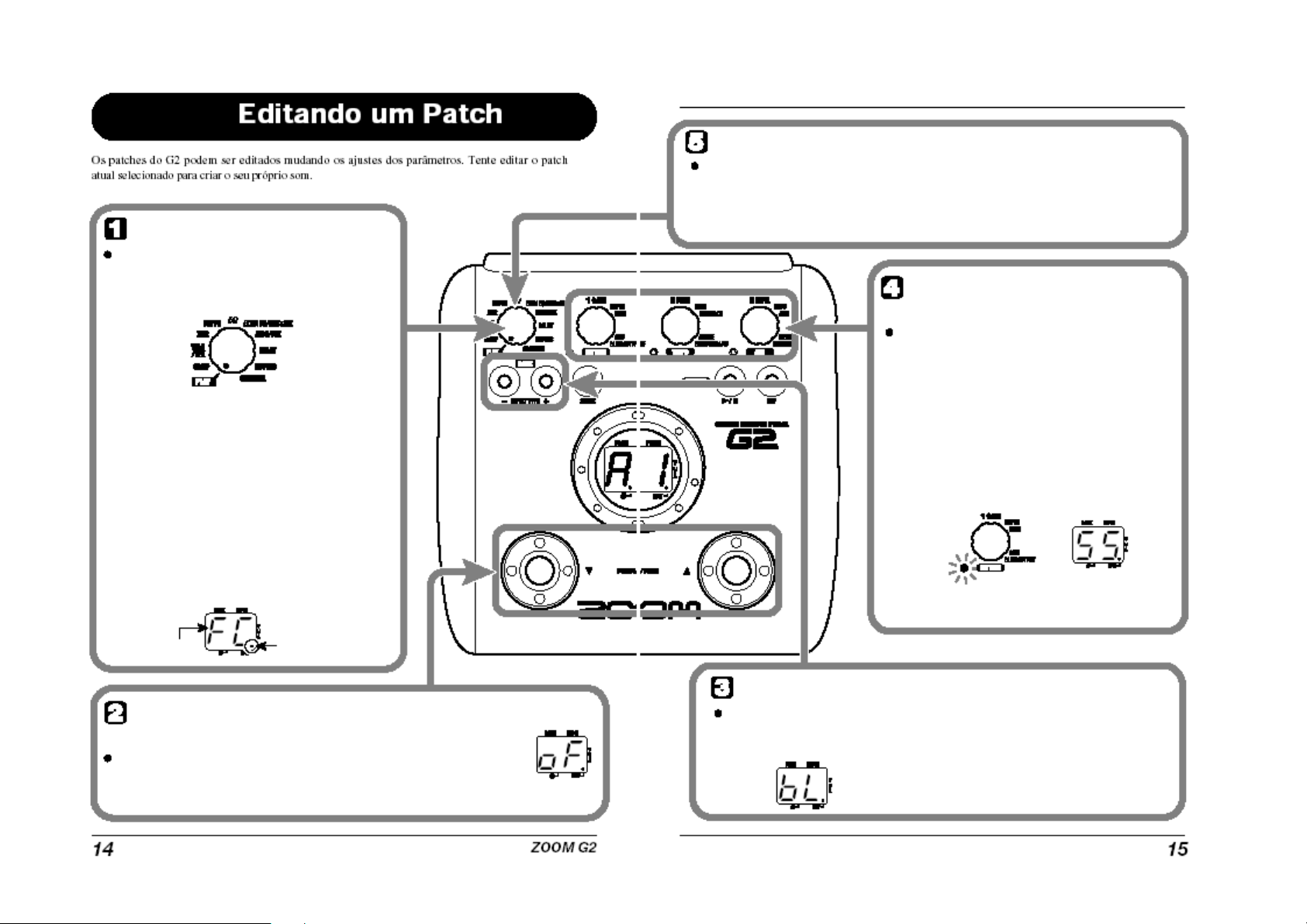

Selecione o módulo
de efeitos

Gire o seletor de efeitos para editar.
Os ajustes seguintes estarão dispo­níveis.

(3)

(2)

(1)

(1) Módulo COMP
(2) Módulo WAH/EFX
(3) Módulo ZNR
(4) Módulo DRIVE
(5) Módulo EQ
(6) Módulo EXTRA EQ/CABI&MIC
(7) Módulo MOD/SFX
(8) Módulo DELA Y
(9) Módulo REVERB
(10) Parâmetros de Pedal/foot switch

Quando mudar para um módulo diferente, o tipo
de efeito selecionado para o módulo é mostrado no
visor. Durante o modo EDIT, um ponto aparece na
parte inferior direita do visor.

(4)

(5)

(6)

(7)

(8)

(9)

(10)

Finalize o modo EDIT

Para finalizar o modo EDIT e
retornar ao modo PLA Y, coloque
o seletor na posição “PLA Y”.

NOTA

Quando retornar o modo play e sele-

Mude o valor do pa­râmetro

Para mudar o valor, use os botões de
Parâmetro 1 - 3.

O parâmetro designado para cada botão depende
de dequal módulo/tipo de efeito esteja selecionado.
Para informação sobre os parâmetros para os
módulos/tipos de efeitos, vejas as páginas 23 a

30. Ao girar o botão de parâmetros o indicador
LED correspondente acenderá e o visor mos­trará rapidamente o valor atual do respectivo
parâmetro.

NOTA Quando um módulo que está desligado for

selecionado, o visor mostrará “oF”.

cionar um outro patch, as mudanças
feitas serão perdidas até que você
salve o patch. Para reter as mudanças
salve o patch como descrito na página

16.

Para ligar/desligar um
módulo de efeitos

Para ligar/desligar pressione um
dos foot switches.

A indicação “oF” aparecerá no
visor. Quando você pressionar
um dos foot switches
novamente, a indi­cação retornará à
condição anterior.

Selecione o tipo de efeito

Para mudar o tipo de efeito
do módulo selecionado use
as teclas BANK [-]/[+].

NOTA
Se você pressionar as teclas BANK [-]/[+]

para um módulo desligado, o mesmo será
ligado. Para os módulo com um tipo de e­feito, ao pressionar as teclas BANK nada
acontecerá.

Nos modos play/edit,
pressione a tecla
[STORE].

O número de banco e de patch são
mostrados no visor piscando.

NOTA

Os patches dos bancos da área de presets (préajustes)
(0 – 3) são somente par aleitura. Nenhum dos patches
podem ser salvos ou copiados nesses locais. Se você
pressionar a tecla [STORE] enquanto um patch da área
de preset for selecionado, o patch “A0” (banco A, nú­mero 0) será selecionado automaticamente como

alvo para armazenamento/cópia.

Selecione o banco
alvo para cópia

Use as teclas BANK [-]/[+].

Para cancelar o processo

Para cancelar, opere o seletor de módulo
antes de pressionar a tecla [STORE].
( Ítem ).

Pressione a tecla
[STORE] mais uma vez

Quando o processo for completado,
o G2 retornará ao modo anterior com
o patch alvo selecionado.

Especifique o número
alvo do patch

Para especificar o alvo de armazena­mento/cópia use os foot switches.

NOT A

Somente um banco da área user (usuário) pode ser
selecionado (A – d) como alvo p/ armaz./cópia.

Usando o foot switch (FS01)

Conectando o foot switch FS01 à conexão [CON­TROL IN] permite mudar os bancos com o foot
foot enquanto o aparelho estiver no modo play.
É também possível ligar/desligar o bypass/mute,
controlar a função tap tempo ou fazer outras fun­ções com o foot switch.

1. Plugue o cabo do FS01 à conexão

[CONTROL IN] e depois ligue o G2.

2. Ajuste o seletor de módulo à posição

“CONTROL”.

O G2 entra no modo EDIT . Agora você pode fazer
ajustes com o pedal de expressão.

3. Gire o botão de parâmetros 2 para sele-

cionar uma das funções seguintes para o
foot switch.

bP (bypass/mute)

O foot switch controla o bypass or mute on/off.
Tem o mesmo efeito de pressionar as duas chaves
ao mesmo tempo.

tP (tap tempo)

Pressionando o foot switch repetidamente pode
ser usado para ajustar o intervalo para a função
rítmica ou para fazer ajustes para os parâmetros
de efeitos que suportam a função T AP. Isso tem
o mnesmo efeito do que presisonar a tecla TAP.

bU (bank up)

Cada vez que o foot switch for pressionado, o
banco avançará.Isso tem a mesma função de
pressionar a tecla BANK [+] key.

rH (rhythm on/off)

O foot switch controla o start/stop da função de
rítmo. Isso possui o mesmo efeito do que pres­sionar a tecla RHYTHM.

dH (delay hold)

O foot switch controla o lig/desl da função delay
hold. Quando um patch usando a função hold
ativará o hold fazendo com que o som de delay
atual seja repetido (veja a ilustração abaixo).
Pressionando o foot switch mais uma vez can­celará a condição hold e o som d delay decairá
normalmente.

dM (delay input mute)

Liga/desliga o sinal de entrada do módulo de
delay.

DICA

• Para informação dos parâmetros de efeitos que
suportam a função TAP, veja as páginas 23 a 29

• Para usar a função HOLD, um tipo de efeito que
suporta a função HOLD necessita ser selecionado
no patch. Para detalhes veja as páginas 23 a 29.

•Enquanto o módulo de delay for ajustado em HOLD
ou MUTE, o ponto ao centro do visor piscará.

4. Selecione o patch no modo PLA Y e

opere o foot switch.

A função selecionada será ativada. Isso se aplica
a todos os patches.

Usando o pedal de expressão
(FP01/FP02)

Conectando um pedal de expressão (FP01/FP02)
a`conexão [CONTROL IN] permite usá-lo como
um pedal de volume ou para ajustar um parâmetro
de efeitos em tempo real.

A seleção de função para o pedal de expressão
salvada individualmente para cada patch.
Para informações dos parâmetros que podem ser
ajustados com o pedal de expressão, refira-se
às páginas 23 a 29.

1. Plugue o cabo do pedal de expressão

à conexão [CONTROL IN] e depois
ligue o G2.

2. Selecione o patch par o qual você

deseja usar o pedal de expressão.

oF

O pedal é inativo.

VL

Volume

WU, Wd, WH, WL

Módulo W AH/EFX

GU, Gd, GH, GL

Módulo DRIVE

MU, Md, MH, ML

Módulo MOD/SFX

dU, dd, dH, dL

Módulo DELA Y

rU, rd, rH, rL

Módulo REVERB

DICA

• O parâmetro que muda ao operar o pedal de expressão
depende do módulo selecionado. Para detalhes, veja as
páginas 23 a 29.

• O pattern o qual o pedal de exp[ressão altera o parâ­metro pode ser selecionado no modo EDIT. Existem
quatro escolhas.(Pág. 30)

5. Caso necessáiro, salve o patch.

O ajuste do pedal de expressão é armazenado como
parte do patch.

6. Selecione o patch no modo PLA Y e opere o

pedal de expressão.

A função selecionada será ativada. Na condição
bypass o pedal de expressão sempre funcionará
como um pedal de volume, independendo do ajuste

feito na etapa de número 4.

3. Ajuste o seletor de módulo para

a posição “CONTROL”.

O G2 entra no modo EDIT .

4. Gire o botão de parametro 1 para

selecionar um dos alvos para modulação
ao pedal de expressão - veja a página 30.

1. Ligue o G2 enquanto com a tecla [STORE]

pressionada.

A indicação “AL” aparecerá no visor.

2. Para continuar com o procedimento de

inicializaçao total, pressione a tecla [STORE]
mais uma vez.

Todos os ajsutes de patch serão retornados äs condições
originais de fábrica, e o aparelho retornará ao modo play.
Para cancelar a inicialização total, pressione a tecla

RHYTHM ao invés da tecla [STORE]

NOT A

Quando você proceder com a inicialização total, os patches
que foram salvos na área do usuário serão apagados.
Execute essa opção com muito cuidado para não perder
nenum ajuste programado.

Mudando entre o som direto
e o som para tocar ao vivo

-> EXTRA EQ for selecionado

O algorítmo para apresentações ao vivo será
selecionado ao módulo DRIVE. Recomendado
ao usar o G2 ligado em u mamplificador de
guitarra.

Na ilustração acima, o módulo DRIVE é mostrado
com 17 tipos de efeitos. Mas cada tipo de efeito
possui dois algorítmos (um para tocar ao vivo e
outro para gravação direta) para cada um dos 17
tipos de efeitos. (34 tipos de efeitos poderão
ser usados). Os dois algorítmos são mudados de
acordo com o tipo de efeito selecionado para o
módulo EXTRA EQ/CABI & MIC como segue.

-> CABINET & MIC for selecionado

O algorítmo para gravações diretas é seleiconado
no módulo DRIVE. Isso é recomendado quando
o G2 está conectado diretamente a um gravador,

a uma mesa de som ou a outro dispositivo de áudio.

Algorítmo p/
ao vivo

Algorítmo p/
gravação direta

DRIVE EQ

EXTRA EQ
CABINET&MIC

Os parâmetros de efeitos 1 - 3

Estes são os parâmetros que podem ser ajustados com os botões
de parâmetros1 - 3 quando o tipo de efeito for selecionado. O alcance de
ajuste para cada parâmetro é mostrado. Os valores de 3 dígitos são
mostrados com um ponto entre os dois números.

Exemplo: 1–98, 1.0 = 1–98, 100

Seletor do
Módulo

O símbolo de seleção
do módulo mostra a
posição do botão a
qual o módulo/parâ­metro é acessado.

Pedal de Expressão

Um ícone (de pedal) na lista indica um parâmetro que poderá ser controla­do com o pedal de expressão (FP01/FP02). Especifique o mósulo alvo de modula­ção para o pdela de expressão (pag. 19) e depois selecione o respectivo tipo de
efeito para o módulo. O parâmetro poderá ser controlado em tempo real com um pe­dal de expressão opcional conectado.

Tap

Um ícone de tecla [TAP] a lista indica um parâmetro que poderá ser ajus­tado batendo na tecla TAP. No modo EDIT quando um módulo/efeito respectivo for
selecionado, batendo repetidamnete na tecla TAP ajustará o parâmetro de acordo
com o intervalo de pressão da tecla (ciclo de modulação, tempo de delay, e etc.).
No modo play, se o módulo DELAY estiver ligado, batendo na tecla TAP irá mudar
temporariamente os parâmetros.

Hold

Um ícone de (de pedal) na lista indica um tipo de efeito o qual a função
HOLD poderá ser ativada/desativada com o foot switch (FS01). Ajuste a função do
foot switch para “dH” (delay hold) (pág. 18) para o respectivo patch. Quando esse
patch for selecionado no modo PLAY, a função HOLD pode ser ligada/desligada
pressionando o foot-switch.

Tipos de efeitos e parâmetros

rG

RG

Esse efeito produz um som metálico. Ajustando o parâmetro de freqüência (FREQUENCY) resultará em
uma drástica mudança no som.

POSITION

Seleciona a posição de conexão do mó­dulo WAH/EFX. Ajustes disponíveis são

"bF" (antes do mód. DRIVE) e "AF"
(depois do módulo EQ/EXTRA EQ).

SL

SL

Esse efeito reduz o ataque do som, resultando num som tipo de violino.

POSITION

Seleciona a posição de conexão do mó­dulo WAH/EFX. Ajustes disponíveis são
"bF" (antes do mód. DRIVE) e "AF"
(depois do módulo EQ/EXTRA EQ).

PV

PV

Simulate o som de um pedal clássico de wah.

POSITION

Seleciona a posição de conexão do mó­dulo WAH/EFX. Ajustes disponíveis são
"bF" (antes do mód. DRIVE) e "AF"
(depois do módulo EQ/EXTRA EQ).

Pb

PB

Simulate o som de um pedal clássico de wah.

POSITION

Seleciona a posição de conexão do mó­dulo WAH/EFX. Ajustes disponíveis são
"bF" (antes do mód. DRIVE) e "AF"
(depois do módulo EQ/EXTRA EQ).

RING MODULATOR

bF, AF

SLOW ATTACK

bF, AF

PEDAL VX

bF, AF

PEDAL BABY

bF, AF

FREQUENCY

Ajusta a freq. usada para a
a modulação.

TIME

Ajusta o tempo de ataque.

FREQUENCY

Ajusta a freq. q é enfatizada.
Quando nenhum pedal de expres­são for usado, o efeito é igual ao
de um pedal de wah aumentado.

FREQUENCY

Ajusta a freq. q é enfatizada.
Quando nenhum pedal de expres­são for usado, o efeito é igual ao
de um pedal de wah aumentado.

1 – 50

1 – 50

1 – 50

1 – 50

MIX

Ajusta o nível do som de efeito mixado
com o som original.

CURVE

Ajusta o volume da curva de ataque.

LEVEL

Ajusta o nível de sinal após passar pelo
módulo.

LEVEL

Ajusta o nível de sinal após passar pelo
módulo.

0 – 98, 1.0

0 – 10

2 – 98, 1.0

2 – 98, 1.0

ZNR

Módulo ZNR (ZOOM Noise Reduction)

Esse serve para reduzir os ruídos durante as pausas.Oferece escolhas entre a redução

de ruídos (componentes de ruído) e noise gate (mudo durante as pausas).

NR

nr

ZNR original que reduz o ruído durante as pausas sem afetaro timbre geral.

Gt

GT

É um noise gate que corta o som durante as pausas.

dG

DG

Gate tipo clássico com caracterísitcas de fechamento especiais.

Todos os efeitos acima possuem os mesmos parâmetros.

THRESHOLD

Ajusta a sensibilidade. Para máxima redução de ruídos ajuste o valor o mais alto possível sem fazer o som decair artificialmente.

ZNR (ZOOM Noise Reduction)

GATE

DIRTY GATE

1 – 16

DRIVE

Módulo DRIVE

Esse módulo possui 16 tipos de distorção e simulador acústico. Cada tipo de mód. de
efeito possui dois algorítmos de modelagem. (Para tocar ao vivo e para gravação direta).
Estes algorítmos são chaveados automaticamente de acordo com as condições de lig/
desl. do efeito CABINET & MIC (Pág. 21).

FC

FC

O som limpo e rico de um 1965 Fender Twin
Reverb

JC

JC

O som limpo de um amplificador Roland JC
com brilho.

bL

BL

O som de crunch de um Fender Tweed Deluxe '53 O som gordo do Mesa Boogie MkIII combo

Md

MD

O som de alto ganho do Marshall JCM2000 O som de alto ganho do Mesa Boogie Dual Rectifier

PV

PV

O som de alto ganho do clássico Peavey 5150 Simulação do pedal Boss OD-1 overdrive

GV

GV

Simulação do pedal Guv'nor da Marshall Simulação do canal sujo de um amp Hot Box

FF

FF

Simulação do pedal de fuzz britânico original

Ed

ED

Distorção de alto ganho intensa Fuzz de alto ganho e ataque

Todos os efeitos acima possuem os mesmos parâmetros.

GAIN

Ajusta aintensidade da distorção

*Os nomes dos fabricantes e dos produtos mencionados aqui são marcas registradas de seus fabricantes.

Os nomes são usados apenas para descrever características de timbre dos patches.

AC

AC

Esse efeito faz uma guitarra elétrica soar como um violão.

TOP

Ajusa o imbre especial de corda
que característico de um violão. Ajusta o grau deressonância do corpo

FD CLEAN

JC CLEAN

US BLUES

MS DRIVE

PV DRIVE

GUV'NOR distortion

FUZZ FACE

EXTREME DISTORTION

0 – 98, 1.0

Ajusta a qualidade do som.

ACOUSTIC

0 – 10

TONE

BODY

CA

CA

O som limpo do Vox AC-30 combo funcionando
Class-A

MC

MC

O som grande do Marshall entre clean e crunch

bC

BC

bG

BG

(canal 2 - modo vintage).

Od

OD

Hb

HB

Mt

MT

Simulação do pedal Boss Metal Zone com
sustain longo médios

dF

DF

0 – 10

0 – 10

CLASS A CLEAN

MS CRUNCH

BG CRUNCH

BG DRIVE

OVERDRIVE

HOT BOX

METAL ZONE

DIGI FUZZ (digital fuzz)

LEVEL

Ajusta o nível de sinal após passar

pelo módulo

LEVEL

Ajusta o nível de sinal após passar pelo
módulo.

2 – 98, 1.0

2 – 98, 1.0

24

ZOOM G2

ZOOM G2

25

Tipos de efeitos e parâmetros

EQ

Módulo EQ (Equalizer)

Permite o ajuste das 3 bandas principais (BASS, MIDDLE, TREBLE) do EQ de 6 bandas.

BASS

Ajusta o nível das baixas freq. Ajusta o nível das médias freq. Ajusta o nível das altas freq.

±12 160Hz

MIDDLE

±12 800Hz

TREBLE

±12 3.2kHz

EXTRA EQ/CABI&MIC

Módulo EXTRA EQ/CABINET & MIC

Este permite o ajuste das três bandas restantes do EQ de 6 bandas. Além disso, o mó­dulo contém um simulador de caixa que produz o som ideal para gravação direta a um
MTR ou para ligação direta em uma mesa de som, ou ainda para fones-de-ouvido.

Et

ET

Ajusta as 3 bandas restantes do EQ de 6 bandas. O controle HARMONICS permite ajuste do alcance fre.
dos harmônicos.

LO MID

Ajusta o nível das média- baixas freq. Ajusta o nível das extremas altas freq. Ajusta o nível dos hharmônicos.

Cb

CB

Esse tipo de efeito simula o os mde caixa de amplificador e a caracterísitcas de microfone direcional, ideal

para gravação ou ligação direta. As características de caixa são automaticamente ajustadas para Combo (12" x
1, 12" x 2) ou caixa (12" x 4), dependendo do tipo de distorção selecionado. A condição lig/desl. deste muda
automaticamente o algorítmo de modelagem do módulo DRIVE (pág. 21).

MIC TYPE

Seleciona o tipo de microfone. "dy" si­mula a resposta de freq. de um micro­fone dinâmico e "Co" simula a resposta
de freq. de um microfone condensador.

EXTRA EQ

±12 400Hz

CABINET & MIC

dy, Co

PRESENCE

MIC POSITION

Permite você mudar sa características
ed posicionamento do microfoen de
acordo com a posição de captação. Veja
os ajustes disponíveis abaixo:
0: Mic

apontado ao centro do falante
1: Mic apontado entre o canto e centro
do cone.
2: Mic apontado ao canto do falante.

±12 6.4kHz

0 – 2

HARMONICS

±12 12kHz

MOD/SFX

Módulo MOD/SFX(Modulation/SFX

Compreende efeitos de modulação e de delay como chorus, pitch shifter, delay e echo.

CH

CH

This effect mixes a variable pitch-shifted component to the original signal, resulting in full-bodied resonating sound.

DEPTH

Adjusts the modulation depth.

SC

SC

This is a stereo chorus with clear sound.

DEPTH

Adjusts the modulation depth. Adjusts the modulation rate.

CHORUS

0 – 98, 1.0

STEREO CHORUS

0 – 98, 1.0

RATE

Adjusts the modulation rate.

RATE

1 – 50

1 – 50

MIX

Adjusts the level of the effect sound
mixed to the original sound.

MIX

Adjusts the level of the effect
sound mixed to the original
sound.

0 – 98, 1.0

0 – 98, 1.0

FL

FL

FLANGER

Esse efeito produz um som ondulatório de forte ressonância.

DEPTH

Ajusta a profundidade de modulação.

Pt

PT

0 – 98, 1.0

PITCH SHIFTER

Ajusta ataxa de modulação

RATE

TAP

0 – 50

Esse efeito muda a ainação do som original para cima ou para baixo.

SHIFT

Ajusts a quantidade de mudança de afi­nação em semitons. Selecionando"dt"
dá um efeito de desafinação.

PP

PP

-12 – -1, dt,
1 – 12, 24

PEDAL PITCH

TONE

Ajusta a qualidade sonora.

0 – 10

Esse efeito permite usar um pedal para mudar a ainação em tempo real.

COLOR

Seleciona o tipo de mudança de afinação
efetivada pelo pedal.

Tabela 1

COLOR MODE

1

2

3

4

VB

Vb

Veja a tabela 1 MODE UP, dn TONE 0 – 10

Seleciona a direção da mudança da afin. Ajusta a qualidade sonora.

Valor mínimo Valor máximo Valor mínimo Valor máximo

UP

-100 cent

Somente som original

dn

DOUBLING

UP

Detune + DRY

dn
UP
dn
UP
dn

0 cent

+1 oitava

0 cent

-2 oitavas

Somente som original

-100 cent

Detune + DRY

DOUBLING

+1 oitava

0 cent

-2 oitavas
0 cent

COLOR MODE

UP

5

dn
UP

6

dn
UP

7

dn
UP

8

dn

-1 oitava + DRY

+1 oitava + DRY

-700 cent + DRY
500 cent + DRY

-∞ (0 Hz) + DRY

-∞ (0 Hz) + DRY

+1 oitava + DRY

VIBRATO

Efeito com vibrato automático.

DEPTH

Ajusta a profundiade de modulação.

St

ST

0 – 98, 1.0

STEP

RATE

TAP

0 – 50

Ajusta a taxa de mod.

Special effect that changes the sound in a staircase pattern.

DEPTH

Ajusa a profundidade de modulação.

DL

dL

0 – 98, 1.0

DELAY

RATE

Ajusta a taxa de modulação.

TAP

0 – 50

Esse é um delay com o ajuste máximo de 2000 ms.

TIME

Ajusta o tempo de delay. No al-

TAP

cance de 10 – 990 ms, o ajuste é feito em

etapas de 10-ms (1 – 99). Para 1 se-

gundo e acima, o ajuste é feito em

etapas de 100-ms (1.0 – 2.0).

1 – 99,

1.0 – 2.0

FEEDBACK

Ajusta a quantidade de feedback.

0 – 98, 1.0

RESONANCE

Ajusta a intensidade da ressonância.

MIX

Ajusta o nível do som de efeito

mixado ao som original.

+1 oitava

MIX

Ajusta o nível do som do efeito mixado
ao som original.

RESONANCE

Ajusta aintensidade de ressonância da
modulação.

MIX

Ajusta o nível do som do efeito
mixadoao som original.

-10 – -1, 0,
1 – 10

0 – 98, 1.0

+1 oitava + DRY

-1 oitava + DRY
500 cent + DRY

-700 cent + DRY
+1 oitava

-∞ (0 Hz) + DRY

+1 oitava + DRY

-∞ (0 Hz) + DRY

0 – 98, 1.0

0 – 10

0 – 98, 1.0

26

ZOOM G2

ZOOM G2

27

Tipos de efeitos e parâmetros

TAP

TAP

TE

tE

TAPE ECHO

Esse efeito simula um eco de fita.

TIME

Ajusta o tempo de delay. No alcance

TAP

de 10 – 990 ms, o ajuste é feito em
etapas de 10-ms (1 – 99). Para 1 se­gundo e acima, o ajuste é feito em
etapas de 100-ms (1.0 – 2.0).

dd

DD

1 – 99,

1.0 – 2.0

DYNAMIC DELAY

FEEDBACK

Ajusta a quantidade de feedback.

0 – 98, 1.0

MIX

Ajusta o nível do efeito mixado
ao som original.

0 – 98, 1.0

Esse é um delay dinâmico onde o volume do efeito muda dependendo do nível do sinal de entrada.

Com valores positivos o volume aumenta aos sinais de entrada mais altos. Com valores negativos o volume
do efeito diminui aos sinais de entrada mais baixos.

TIME

Ajusta o tempo de delay. No alcance

TAP

de 10 – 990 ms, o ajuste é feito em
etapas de 10-ms (1 – 99). Para 1 se­gundo e acima, o ajuste é feito em
etapas de 100-ms (1.0 – 2.0).

dF

DF

1 – 99,

1.0 – 2.0

DYNAMIC FLANGER

AMOUNT

Ajusta o nível do efeito mixado
ao som original.

0 – 10

SENSE

Ajusta a sensibilidade.

-10 – -1, 1 – 10

Esse é um flanger dinâmico onde o volume do efeito muda dependendo do nível do sinal de entrada.

Com valores positivos o volume aumenta aos sinais de entrada mais altos. Com valores negativos o volume
do efeito diminui aos sinais de entrada mais baixos.

DEPTH

Ajusta a profundidade da modulação.

MP

MP

0 – 98, 1.0

MONO PITCH SHIFTER

RATE

TAP

0 – 50

Ajusa a taxade mod.

SENSE

Ajusta a sensibilidade do efeito.

-10 – -1, 1 – 10

Esse é um pitch shifter monofônico com modulação de graves, ideal para tocar uma só nota.

SHIFT

Ajusta a quantidade de pitch em semiton
Selecionando "dt" ativa o efeito detune. Ajusta a qualidade sonora.

HP

HP

-12 – -1, dt,
1 – 12, 24

HARMONIZED PITCH SHIFTER

TONE

0 – 10

MIX

Ajusta o nível do som do efeito

mixado ao som original.

0 – 98, 1.0

Esse é um pitch-shifter harmonizado que automaticamente gera as harmonias de acordo com o tom e a
escala selecionados.

SCALE

Determina o intervalo para a mudança
de afinação. (Veja a tabela 2).

Tabela 2 Tabela 3
Ajuste Tipo de esc. Interval Ajuste Tipo de esc. Interval Ajuste Tom Ajuste Tom

-6

-5

-4

Escala maior

-3

-m

Escala menor

m

-6, -5, -4, -3,

-m, m, 3, 4, 5, 6

Sexta menor

Quinta justa

Quarta menor

Terça menor

Terça menor

Terça maior

KEY

Determina a tônica para a escala usada
para o pitch shift (veja a tabela 3.

3

4

Escala maior

5

6

F

C, Co, d...b

Terça maior

Quarta maior

Quinta maior

Sexta maior

MIX

Ajusta o nível do som do efeito
mixado ao som original.

C
Co

d

do

E

C

C#

D

D#

E

F

0 – 98, 1.0

Fo

G
Go

A

Ao

b

F#

G

G#

A

A#

B

DELAY

Módulo DELAY

Esse é o módulo de delay que possui tempos de delay longo e usa a função hold.

DL

dL

Esse é um delay com o tempo máximo de 5000 ms.

HOLD

Pd

PD

Esse é um delay tipo ping-pong oned o som de delay alterna entre as saídas esquerda e direita.

HOLD

EC

EC

Esse é um delay longo e sonoridade quente com até 5000 ms de duração.

HOLD

Estes três efeitos possuem os mesmos parâmetros.

TIME

Ajusta o tempo de delay. No alcance

de 10 – 990 ms, o ajuste é feito em

etapas de 10-ms (1 – 99). Para 1 se-

gundo e acima, o ajuste é feito em
etapas de 100-ms (1.0 – 2.0).

DELAY

PINGPONG DELAY

ECHO

1 – 99,

1.0 – 5.0

FEEDBACK

Ajusta a quantidade de feedback.

0 – 98, 1.0

MIX

Ajusta o nível do som do efeito
mixado ao som original.

REVERB

Módulo REVERB

Esse módulo compreende as várias funções de reverb como hall reverb, early reflection
e multi-tap delay.

HL

HL

Esse reverb simula a acústica de uma sala de concertos.

rM

RM

Esse reverb simula a acústica de um quarto.

SP

SP

Esse efeito simula o reverb de mola dos amplificadores antigos.

Os três tipos de efeitos acima possuem os mesmos parâmetros.

DECAY

Ajusta a duração do reverb. Ajusta a qualidade do somlity.

Er

ER

Esse efeito isola somente os componentes das reflexões anteriores (early reflection) do reverb.

DECAY

Ajusta a duração do reverb.

Md

MD

Esse efeito produz vários componentes de delay com tempos de atraso (delay) diferentes.

TIME

Tempo de delay. No alcance

de 10 – 990 ms, o ajuste é feito em

etapas de 10-ms (1 – 99). Para 1 se-

gundo e acima, o ajuste é feito em

etapas de 100-ms (1.0 – 3.0).

HALL

ROOM

SPRING

1 – 30

EARLY REFLECTION

1 – 30

Ajusta o envelope do som do efeito. No

alcance negativo, o envelope é invertido.
Em 0, o efeito é um gate reverb. No al­cance positivo, o envelope é do tipo de
decaimento.

MULTI TAP DELAY

1 – 99,

1.0 – 3.0

Seleciona a combinação de pattern para
os taps. Os alcances de seleção dos rít­micos aos aleatórios.

TONE

SHAPE

PATTERN

0 – 10

±10

1 – 8

MIX

Ajusta o nível do som do

efeito mixado ao original.

MIX

Ajusta a mixagem do som original

com o som de efeito.

MIX

Ajusta a mixagem do som original

com o som de efeito.

0 – 98, 1.0

0 – 98, 1.0

0 – 98, 1.0

0 – 98, 1.0

28

ZOOM G2

ZOOM G2

29

Tipos de efeitos e parâmetros

Valor no patch

CONTROL

Módulo CONTROL

Serve para fazer ajustes de pedal e permite você controlar afunção do foot switch e do
ajuste de nível do master a ser applicado a todos os patches.

RTM DESTINATION

Quando um pedal de exp. (FP01/FP02)
é conectado a conexão [CONTROL IN]
este seleciona o alvo de modulação
para a função RTM. (Veja a tabela).

Tabela 4 Tabela 5

Ajuste Alvo de modulação Ajuste Função

oF
VL

WU, Wd, WH, WL

GU, Gd, GH, GL

MU, Md, MH, ML

dU, dd, dH, dL

rU, rd, rH, rL

A operação dos módulos com um (*)
muda como o seguinte, de acordo com a
letra à direita.

U

UP

O parâmetro está ao máximo quando o pedal está
quando o pedal está totalmente para baixo.

D

DOWN

O parâmetro está ao máximo quando o pedal está
totalmente aumentado e no mínimo quando o pedal
está pressionado para baixo.

H

HIGH

Quando o pedal está no máximo, o parâmetro está no
no valor ajustado no patch. Quando o pedal está no
mínimo,

o parâmetro está ao máximo.

L

LOW

Quando o pedal está no máximo, o parâmetro está no
mínimo.

Quando o pedal está no mínimo, o parâme-

tro está no valor ajustado no patch.

Veja a tabela 4 FS Veja a tabela 5

Quando

o foot switch (FS01) é conecta­do àconexão [CONTROL IN] este sele­ciona a fnção que pode ser operada com
o foot switch (Veja tabela 5). A função
selecionada aqui se aplica a todos os
patches.

OFF

Volume

WAH/EFX module (*)

DRIVE module (*)

MOD/SFX module (*)

DELAY module (*)

REVERB module (*)

bP

tP
bU
rH
dH

dM

"CIMA"

Valor Máximo

Valor mínimo

"BAIXO"

Valor Máximo

Valor mínimo

"ALTO"

Valor Máximo

"BAIXO"

Valor no patch

Valor mínimo

MASTER LEVEL

Ajusta o nível master para os patches.

Bypass/Mute

Tap tempo

Bank up

Rhythm function on/off

Delay hold

Delay mute

0 – 98, 1.0

Especificações

Tipos de efeitos 54
Móodulos de efeitos Max. 9 simultaneos
Patches User: 10 patches x 4 bancos

Preset: 10 patches x 4 bancos

Sampling frequency 96 kHz
Conversor A/D 24 bit, 64 times oversampling
Conversor D/A 24 bit, 128 times oversampling
Processamento de sinal 32 bit
Resposta de freq. 20 Hz – 40 kHz +1 dB -3 dB (com carga de 10 kilohms)
Visor 2-digitos 7-segmentos em LED

Ind. LED de Parâmetros

Entrada Conexão padrão P10 mono

Rated input level -20 dBm
Input impedance 1 megohm

Saida Conexão padrão P10 estéreo (dupla: fones e linha)

Maximum output level Linha: +5 dBm (carga de impedância de10 kilohms ou mais)

Fones: 20 mW + 20 mW (carga de 32 ohms)

Entrada para controle FP02/FS01
Requisitos de energia

Adaptador AC 9 V DC, 300 mA (centro negativo) (ZOOM AD-0006)
Pilhas 4 x tamanho AA.

Aprox. 7.5 horas contínuas de funcionamento (pilhas alcalinas)

Tamanho 162 mm (P) x 156 mm (L) x 65 mm (A

)

Peso 700 g (sem pilhas)
Opcionais

Pedal de expressão FP02/ Foot switch FS01

• 0 dBm = 0.775 Vrms

• Projeto e especifi. sujeitas a mudanças sem qualquer aviso.

Eliminando Problemas

● Sem energia

Refira-se a Ligue a força na página 8.

● Sem som de REVERB

Enquanto um pattern for tocado .não existira reverb. Para a função de rítmo

(→ p. 12).

● Alto ruído

O adaptador AC da ZOOM está sendo usado? Use somente um adaptador para 9 V DC, 300 mA com o
centro do plugue negativo (ZOOM AD-0006).

● Vida útil das pilhas é curto

Você está usando pilhas alcalinas? Estas são altamente recomendadas.

30

ZOOM G2

ZOOM G2

31

Lista de Patterns Pré-ajustados do G2

# Nome Compasso # Nome Compasso

1 8beat_1
2 8beat_2
3 8beat_3
4 8shufle
5 16beat_1
6 16beat_2
7 16shufle
8 ROCK

9 HARD
10 METAL_1
11 METAL_2
12 THRASH
13 PUNK
14 DnB
15 FUNK_1
16 FUNK_2
17 HIPHOP
18 R'nR
19 POP_1
20 POP_2

4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4
4/4

21 POP_3
22 DANCE_1
23 DANCE_2
24 DANCE_3
25 DANCE_4
26 3per4
27 6per8
28 5per4_1
29 5per4_2
30 LATIN
31 BALLAD_1
32 BALLAD_2
33 BLUES_1
34 BLUES_2
35 JAZZ_1
36 JAZZ_2
37 METRO_3
38 METRO_4
39 METRO_5
40 METRO

4/4
4/4
4/4
4/4
4/4
3/4
3/4
5/4
5/4
4/4
4/4
3/4
4/4
3/4
4/4
3/4
3/4
4/4
5/4

DISTRIBUIDOR EXCLUSIVO:

ROYAL INSTRUMENTOS MUSICAIS LTDA.

Tel.: [phone] - FAX [phone]

www.royalmusic.com.br
