CAR BATTERY CHARGER & JUMP STARTER ULG 17 A1

GB CY

CAR BATTERY CHARGER & JUMP STARTER ULG 17 A1

Operation and Safety Notes

Translation of the original instructions

PUNJAČ AKUMULATORA ZA AUTO SA KABLOVIMA ZA STARTOVANJE ULG 17 A1

Uputstvo za upotrebu i bezbednosne instrukcije Prevod originalnog uputstva za upotrebu

ЗАРЯДНО СТАРТЕРНО УСТРОЙСТВО ЗА АВТОМОБИЛ

ULG 17 A1

Указания за монтаж, работа и безопасност Превод на оригиналното ръководство за експлоатация

IAN 322265_1901

PUNJAČ AKUMULATORA ZA AUTO S FUNKCIJOM POMOĆI PRI POKRETANJU ULG 17 A1

Upute za posluživanje i za Vašu sigurnost Prijevod originalnih uputa za uporabu

INCĂRCĂTOR BATERIE AUTO CU FUNCȚIE DE PORNIRE

ULG 17 A1

Indicații de operare și siguranță Traducerea instrucţiunilor de utilizare originale

DE AT CH

KFZ-BATTERIELADEGERÄT MIT STARTHILFEFUNKTION

ULG 17 A1

Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

RSHR BGRO

GB CY

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.

Prije nego što pročitate tekst, otvorite stranicu sa slikama i upoznajte se na osnovu toga sa svim funkcijama uređaja.

Pre čitanja rasklopite obe strane sa slikama te se upoznajte sa svim funkcijama uređaja.

Desfaceți înainte să citiți pagina cu ilustrații și apoi familiarizați-vă cu toate funcțiile aparatului.

Преди да прочетете, отворете страницата с фигурите и след това се запознайте с всички функции на уреда.

DE AT CH

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB/CY Operation and Safety Notes Page 5

HR Upute za posluživanje i za Vašu sigurnost Stranica 19

RS Uputstvo za upotrebu i bezbednosne instrukcije Stranica 33

RO Indicații de operare și siguranță Pagina 49

BG Указания за монтаж, работа и безопасност Страница 63

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 81

1 2 3 4

567

Table of contents

Table of pictograms used ............................................................................... Page 6

Introduction ........................................................................................................... Page 6

Intended use ............................................................................................................. Page 6

Parts description ....................................................................................................... Page 7

Technical specifications ............................................................................................ Page 7

Package contents ...................................................................................................... Page 7

Safety instructions .............................................................................................. Page 8

Operation ............................................................................................................... Page 11

Product properties .................................................................................................... Page 11

Connection ............................................................................................................... Page 11

Disconnecting ........................................................................................................... Page 12

Select charging mode and start charging process ................................................... Page 12

Using the jump-start function ..................................................................................... Page 14

Alternator test function .............................................................................................. Page 15

Replacing the fuse .................................................................................................... Page 15

Maintenance and care ..................................................................................... Page 15

Warranty and service information ............................................................ Page 15

Warranty conditions ................................................................................................. Page 15

Warranty period and statutory claims for defects .................................................... Page 16

Extent of warranty .................................................................................................... Page 16

Processing of warranty claims .................................................................................. Page 16

Information about recycling and disposal ............................................. Page 17

EU Declaration of Conformity ....................................................................... Page 17

5GB/CY

Table of pictograms used / Introduction

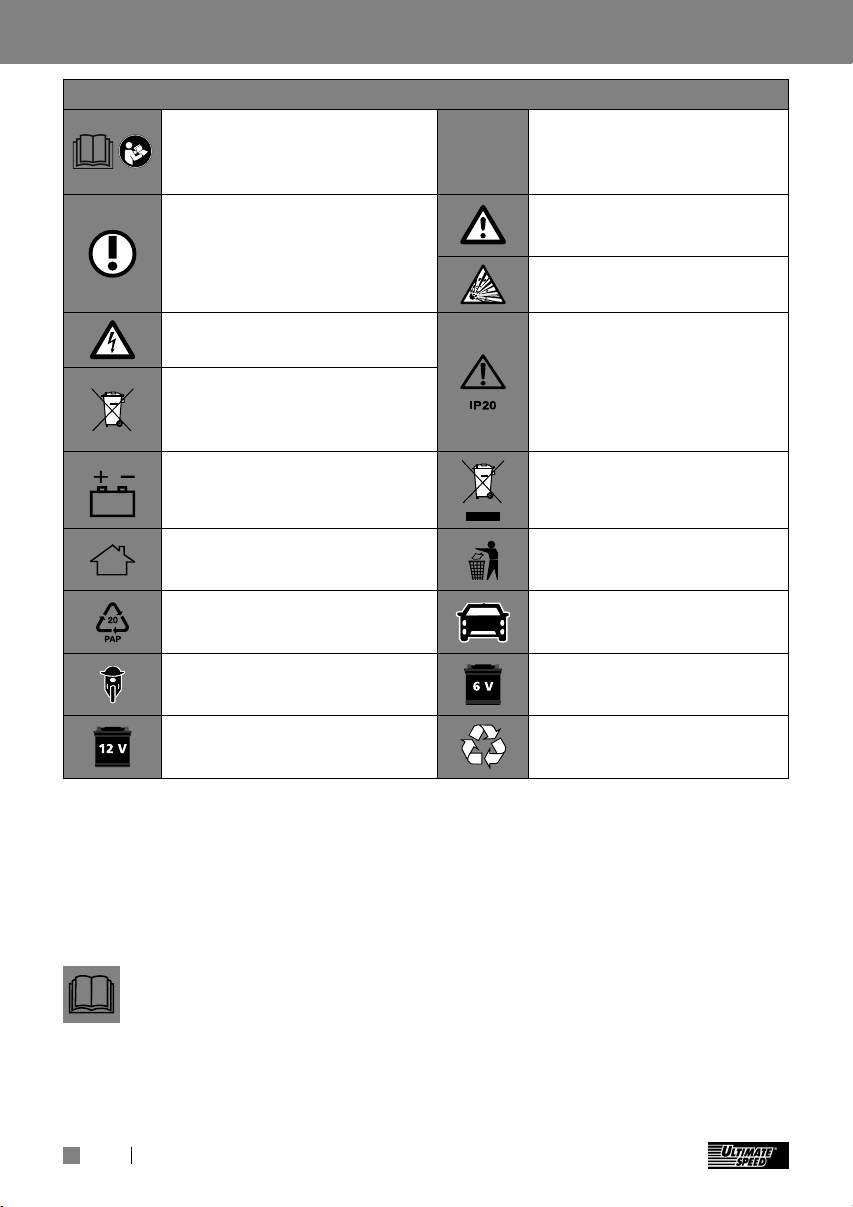

Table of pictograms used

Read the operating instructions of this product attentively and with care before use.

NOTE: This symbol indicates additional information and explanations on the product and its use.

Caution! Risk of electric shock!

Dispose of the batteries in the specified battery collection points.

Suitable for lead-acid battery: 8 Ah – 250 Ah

Only for use in closed, ventilated rooms!

Packaging material – corrugated paper

Suitable for motorbikes

~50Hz

Alternating voltage with a frequency of 50Hz

Caution! Possible risks!

Caution! Explosion hazard!

Protection class IP20: Protection from the device housing against touching live or internal moving parts with the fingers.

Do not dispose of any electrical devices in domestic waste!

Dispose of packaging properly. Do not dispose of the device in household waste!

Suitable for cars

Suitable for the charging of 6-V batteries

Suitable for the charging of 12-V batteries

Car battery charger & jump starter ULG 17 A1

z Introduction

Congratulations! Y

ou have purchased one

of our high-quality products. Please familiarise yourself with the product before setup or first use. Read the following original operating and safety instructions carefully. This product

6 GB/CY

Made from recycling material

must be set up or used only by people who have been trained to do so.

z Intended use

The Ultimate Speed ULG 17 A1 is a car battery charger with pulse maintenance charge (chip software), used for charging and maintenance charging and suitable for the following 6 V or 12 V-lead rechargeable batteries (batteries) with electrolyte solution, AGM batteries,

Introduction

lead-acid batteries, deep –

cycle (boat

batteries) or gel batteries:

 For car and motorcycle batteries with

12 V/6 V and 8-250 Ah capacity

You can also regenerate discharged batteries (depending on the battery type). The car battery charger has a safety circuit against sparking and overheating. Keep these instruc tions in a safe place. Ensure you hand over all documentation when passing the product on to anyone else. Any use that differs to the intended use as stated above is prohibited and potentially dangerous. Damage or injury caused by misuse or disregarding the above warning is not covered by the warranty or any liability on the part of the manufacturer. The device is not intended for commercial use. Commercial use will void the guarantee.

Note: The car battery charger cannot charge any electrical vehicles with integrated rechargeable battery.

Note: No jumpstart of 6-V batteries possible.

z Parts description

Digital display button

Battery type button

Charge start button

“–” pole connection cable (black)

“+” pole connection cable (red)

Digital display

Mains cable

Fuse with cover

z Technical specifications

Input voltage: 230 V~ 50 Hz Return current*: < 5 mA

(no AC input) Nominal output voltage: 6 V/12 V Charge current: 2 A, 6 A,

17 A ± 10% Battery type with: 12 V/6 V and

8-250 Ah capacity Housing protection type: IP 20

* = Return current means the current that

the car battery charger consumes from the battery when no mains current is connected.

Changes to technical and visual aspects of the product may be made as part of future developments without notice. Accordingly, no warranty is offered for the physical dimensions, information and specifications in these operating instructions. The operating instructions cannot therefore be used as the basis for asserting a legal claim.

Note: The maximum load current essentially depends on the internal resistance of the connected battery. This internal resistance is determined by the following factors: ages, capacity and type of connected battery.

z Package contents

Check the scope of delivery and the device as well as all parts for damage right after unpacking. Do not put a defective unit or defective parts into operation.

1 Car battery charger Ultimate Speed

ULG 17 A1

2 Quick contact connection terminals

(1 red, 1 black)

1 original operating instructions

7GB/CY

Safety instructions

z Safety instructions

KEEP OUT OF THE REACH OF CHILDREN!

 DANGER! Avoid danger to

life and danger of injury from improper use!

 CAUTION! Do not operate

the device with a damaged cable, mains cable or mains plug. Damaged mains cables pose danger to life from electric shock.

 In case of damage, the mains

cable must only be repaired by authorized and trained specialists! Contact the service point of your country if you need any repair!

 DANGER OF ELECTRIC

SHOCK! Ensure that the

vehicle is not in operation if the battery is installed firmly in the vehicle! Switch off the ignition and put the vehicle into the parking position, with the parking brake engaged (e.g. car) or the rope attached (e.g. electric boat)!

 DANGER OF ELECTRIC

SHOCK! Disconnect

the car battery charger from the mains before removing the connection terminals.

 Connect the connection termi-

nal that is not connected to the car body first.

 Connect the other connection

terminal to the car body away from the battery and the gasoline line.

 Connect the car battery

charger to the supply grid only thereafter.

 Disconnect the car battery

charger from the supply grid after charging.

 Only then disconnect the

connection terminal from the car body. Then disconnect the connection terminal from the battery.

 DANGER OF ELECTRIC

SHOCK! Only touch the

pole connection cables (“–” and “+”) in the insulated area!

 DANGER OF ELECTRIC

SHOCK! Conduct the

connection to the battery and the socket of the mains grid completely protected from moisture!

 DANGER OF ELECTRIC

SHOCK! Perform

installation, servicing and

8 GB/CY

Safety instructions

maintenance of the car battery charger only when the mains current is not connected!

 DANGER OF ELECTRIC

SHOCK! First disconnect

the minus pole connection cable (black) of the car battery charger from the minus pole of the battery upon completing the charging and maintenance charging process if the battery is continually connected in the vehicle.

 Do not leave any toddlers or

children unsupervised around the car battery charger!

 Children cannot assess possi-

ble dangers in use of electrical devices. Children must be supervised to ensure that they do not play with the device.

 This device may be used by

children aged 8 years and older, and by persons with reduced physical, sensory or mental capacities, or a lack of experience and knowledge, if they are supervised or have been instructed in how to use the device safely and understand the dangers that may arise when using it. Do not allow children to play with the device. Cleaning and day-to-day maintenance must not be performed by children without supervision.

 EXPLOSION

HAZARD! Protect

yourself from highly explosive oxyhydrogen reactions! Gaseous hydrogen can escape during charging or maintenance charging of the battery. Oxyhydrogen explosive mixture

is a potentially

of gaseous hydrogen and oxygen. The oxyhydrogen reaction occurs at contact with open fire (flames, smouldering or sparks)! Perform charging and maintenance charging in a weather-protected space that is ventilated well. Ensure that there are no open light (flames, embers or sparks) during charging or maintenance charging!

 EXPLOSION AND FIRE

HAZARDS! Ensure that explosive or flammable substances, such as gasoline or solvents cannot be ignited when you are using the car battery charger!

 EXPLOSIVE GASES!

Avoid flames and sparks!

 Ensure sufficient ventilation

when charging.

 Put the battery onto a well-

ventilated surface when charging. Otherwise, the device can be damaged.

9GB/CY

Safety instructions

 EXPLOSION

HAZARD! Ensure that

the plus-pole connection cable has no contact with a fuel line (e.g. petrol line)!

 DANGER OF CAUSTIC

BURNS! Protect your eyes and skin from caustic burns from the acid (sulphuric acid) when it comes into contact with the battery!

 Use acid-resistant safety

goggles, clothing and gloves! If your eyes or skin have come into contract with the sulphuric acid, flush the affected body region with plenty of clear, running water and seek medical advice at once!

 Avoid electrical short circuits

when connecting the car battery charger to the battery. Only connect the minus pole connection cable to the minus pole of the battery or the car body. Only connect the plus pole connection cable to the plus pole of the battery!

 Prior to connecting the mains

current, ensure that the mains current is properly equipped with 230 V~ 50 Hz, an earthed zero conductor, a 16 A fuse and an FI-switch (fault-circuit interrupter)!

Otherwise, the device can be damaged.

 Do not use the car battery

charger near any fires, heat and long-term temperatures above 50 °C! For higher temperatures, the output power of the car battery charger will drop automatically.

 Only use the car battery

charger with the original parts it was delivered with!

 Do not cover the car battery

charger with any objects! Otherwise, the device can be damaged.

 Protect the electrical contact

surfaces of the battery from short circuit!

 Only use the car battery

charger for the charging and maintenance charging of undamaged 6 V-/12 V-lead batteries (with electrolyte solution or gel)! Otherwise, property damage may be the consequence.

 Do not use the car battery

charger for the charging and maintenance charging of non-rechargeable batteries. Otherwise, property damage may be the consequence.

 Do not use the car battery

charger for the charging and maintenance charging of

10 GB/CY

Safety instructions / Operation

damaged or frozen batteries! Otherwise, property damage may be the consequence.

 Please refer to the original

operating instructions about the maintenance of your battery prior to connecting the car battery charger! Otherwise, there is a danger of injury and/or the risk of damage to the device.

 Before connecting the car

battery charger to a battery that is continually connected to the vehicle, learn about compliance with the electrical safety and maintenance in the original operating instructions of the vehicle! Otherwise, there is a danger of injury and/or the risk of property damage.

 Disconnect the car battery

charger from the mains current when it is not in use to protect the environment as well! Note that power is also consumed in the standby operation.

 Always pay attention and be

aware of what you are doing. Proceed reasonably and do not put the car battery charger into operation when you are not focused or not feeling well.

z Operation

Always pull the mains plug from the socket before you perform any work at the car battery charger.

DANGER OF ELECTRIC SHOCK! DANGER OF PROPERTY DAMAGE! DANGER OF INJURY!

z Product properties

This device is designed for charging many SLA batteries (sealed lead-acid batteries), which are mostly used in cars, motorcycles and some other vehicles. They can be, e.g., WET (with liquid electrolyte), GEL (with electrolyte gel) or AGM batteries (with electrolyte-absorbent mats). A special design of the device (also called a “threestage charging strategy”) permits recharging of the battery to nearly 100% of its capacity. The battery may also be permanently connected to the car battery charger in order to keep it in optimal condition at all times.

Furthermore, the battery charger has an integrated temperature sensor in the device in order to safely charge the battery to full even in cold weather (e.g. in the winter). The device measures the ambient temperature and automatically sets the optimal charging voltage.

Note: The ambient temperature is measured in the charger. Hence, for optimum function, make sure the battery exhibits the same temperature as the environment.

z Connection

 Disconnect the minus pole connection

cable (black) of the vehicle from the minus pole of the battery first before charging and maintenance charging if the battery

11GB/CY

Operation

is continually connected in the vehicle. The minus pole of your battery is usually connected to the car body of the vehicle.

 Then disconnect the plus pole connection

cable (red) of the vehicle from the plus pole of the battery.

 Only then connect the “+” pole quick con-

tact connection terminals (red)

of the

car charger to the “+”-pole of the battery.

 Connect the “–”-pole quick contact-con-

nection terminal (black)

to the “–”-pole

of the battery. Connect the mains cable

of the car charger to the socket.

Note: If the connection terminals are connected correctly, the digital display

indicates the voltage and the “connected” display lights up. In the event of reverse polarity, the display will show 0.0 and the reverse polarity LED red in the digital display

will light up in

z Disconnecting

 Disconnect the device from the mains

current.

 Disconnect the “–”-pole quick con-

tact-connection terminal (black) the “–”-pole of the battery.

 Disconnect the “+”-pole quick contact-

connection terminal (red)

“+”-pole of the battery.

 Reconnect the plus pole connection

cable of the battery to the plus pole of the battery.

 Reconnect the minus pole connection

cable of the battery to the minus pole of the battery.

from the

from

chargers, this device has a special function for reuse of a flat battery/rechargeable battery. You can recharge a completely discharged battery/rechargeable battery. Protection against wrong connection and short circuit ensures safe charging. The integrated electronics do not start the car battery charger at once after connection of the battery, but only after a charging mode has been selected.

If the connection terminals are connected to the battery and the device is connected to the mains, the digital display the “Connected” display. Once the charging mode has been selected with the start button

, the “Charging” display will light up. When charging is complete, the “Charged” display lights up. If the digital display “0.0” is continually lit before the battery is completely charged, there is a defect.

 In this case, check again if the connection

terminals

4, 5

are correctly attached to the battery and whether the correct battery type has been chosen. If the display continually shows “0.0”, there may be a defect in the battery.

Reactivation function / reconditioning: If a voltage between 8.5 V

and 10.5 V is detected in the connected battery, the device will automatically start a reconditioning process in order to reactivate the battery. If a voltage between 8.5 V and

10.5 V is measured after the reconditioning process, then “Err” will be shown on the digital display. In this case, the battery is faulty and must be replaced.

will show

charge

z Select charging mode

and start charging process

You can choose from different charging modes to charge different batteries. As compared to conventional car battery

12 GB/CY

Note: This function is only available for 12 V batteries.

Digital display button

: Enables the

switch between the digital display of the voltage and charging progress in percent

Operation

(BATTERY %). Use this button to switch between the following displays:

 Battery %: shows the charging progress

of the connected battery in percent.

 Voltage: shows the voltage of the

connected battery.

 Alternator % check: Output power of the

alternator in percent.

Battery type button 2: Use this button to set the battery type to be charged. You can choose between different battery types. The battery type must be correctly set before starting the charging process:

 12 V – regular: These batteries (lead-acid

batteries) are usually used in cars, trucks and motorcycles. They have venting caps and are often marked as “low-mainte

nance” or “no maintenance”. This battery type is meant for transferring energy quickly (e.g. starting an engine). “Regular” batteries should not be used for “Deep – Cycle” applications.

 12 V Deep Cycle: These batteries are

usually also marked as “Deep – Cycle” or “Marine”. Batteries of this type are usually larger than other battery types. This supplies less short-term energy, but a longer-term energy transmission. These batteries can withstand a large number of discharge cycles.

 12 V – AGM/gel: The AGM battery

types are usually good deep – cycle batteries. They have the best “service life” when they are recharged before they have been discharged by more than 50 %. At complete discharge they can withstand about 300 charge cycles. The battery type GEL is similar to the battery type AGM. The voltage during recharging is lower than in other leadacid batteries. If you use the wrong car battery charger for a gel battery, a reduced output or shorter service life can be expected.

 6 V – regular: Choose this mode for

commercial rechargeable 6-V batteries.

Note: If you connect a 12 V car battery to a car battery charger and the car battery charger automatically detects it as a 6 V battery, it can be assumed that this 12 V car battery is faulty and needs to be replaced.

Charge-start button

: Use this button

to switch between the following options and start the charging process:

 Fast Charge: fast charging  Normal charge: normal charging

(normal speed)

 Start: briefly supplies 75 Ampere to

bridge batteries with a weak charge or flat 12 V batteries for the purpose of starting the engine

Note: In the Fast Charge mode the charger automatically switches to maintenance charging after a successful charging process (the “Charged” LED lights up in green in the digital display

), provided the car battery charger remains connect to the battery and mains current.

Attention: Mode can only be terminated by pulling the mains plug 7 or by repeatedly pressing the charge start button 3 (repeated pressing until no mode is displayed).

Note: If the “Charged” LED in the digital display

lights up in green, the battery is sufficiently charged and a repeated fast or normal charging process is no longer permitted.

13GB/CY

Operation

z Using the jump-start

function

Always make all connections as described and in the proper order. Other wise, the electronic system of the vehicle can be damaged. If proceeding contrary to the specifications described, you will act at your own risks and responsibility.

Attention:

This function is not suitable for batteries below 45 Ah. For batteries below 45 Ah, this function may damage the battery. For diesel vehicles and large-volume gasoline motors, higher currents than 75 A are needed for starting at times.

Note: The car battery charger has an analysis program that protects the battery from damage, particularly for the jump-start function (e.g. sulphatisation, excessive voltage drops). If the batteries are discharged very strongly or subject to very high stress the device will not activate the jump-starter to protect the battery. During this process, the battery is already being charged at low currents (charging is lit). The display then stays at “0”. In this case, jump starting is not possible. This protects the battery from damage. The battery should be charged first. The function “Fast Charge” or “Normal Charge” can be used for this.

 Connect the “+” pole quick contact

connection terminals (red)

of the car

charger to the “+”-pole of the battery.

 Connect the “–”-pole quick contact-

connection terminal (black)

to the

“–”-pole of the battery. Connect the mains

cable

 If the connection terminals are correctly

of the car charger to the socket.

connected, the car battery charger will automatically choose the correct 6 V or 12 V voltage. You may review the battery type in the “Battery Type“ option field and if necessary change it by pressing the battery type button

 Now use the Charge-Start button

to select the function “Start”. The car battery charger now analyses the charge condi tion of the battery. The display will now read “0“.

 Now actuate the vehicle's ignition. The

display will now show a 5 second count down (of which 2 second priming / analysis function and 3 second jump start function at 75 A) when needing the car battery charger for jump starting (previously analysed by the car battery charger). During this countdown, your car battery charger will briefly supply 75 A, in order to bridge the battery for the purposes of starting the engine. This will be followed by a break of 180 seconds to protect the battery. Now the cycle restarts (2 seconds lead or analysis function and 3 seconds jump-start function at 75 A / 180 seconds pause).

 To disconnect the device, first remove the

connection terminals first ( then pull the mains cable

) and

Note: If the battery is discharged entirely, the 75 A will not be sufficient to start the engine in all vehicles (e.g. diesel vehicles).

 In this case, use the

to select the option “Fast Charge”

Charge-Start button

and then charge the battery to 60% (for diesel engines, the warm-up withdraws energy from the battery. The 60% must be pending after warm-up).

 You can track the charging progress on

the display by selecting the “Battery %” option with the digital display button

 When 60% is reached, repeat the jump-

start function.

Attention: End the mode by pulling the mains plug

14 GB/CY

Operation / Maintenance and care / Warranty and service information

z Alternator test function

from the

 Attach the red connection terminals

to the plus pole of your battery. (The plus pole is marked by a “+” and a red mark.)

 Attach the black connection terminals

to the minus pole of your battery. (The minus pole is marked by a “–” and a black mark.)

 Connect the mains cable

of the car

battery charger to the socket.

Set the “Alternator” function (LED next to the alternator) via the button 1. A %-value is displayed. Start the engine. If the %-value rises with the engine running, the alternator will charge the battery. If the %-value drops or remains the same, there is a problem with the alternator, the connection or the battery.

 Disconnect the device from the mains

current.

 Disconnect the “–”-pole quick contact-

connection terminal (black) “–”-pole of the battery.

 Disconnect the “+”-pole quick contact-

connection terminal (red)

“+”-pole of the battery.

z Maintenance and care

 Always pull the mains cable

socket before you perform any work at the car charger.

 The device is maintenance-free.

Deactivate the device. Clean the metal and plastic surfaces of the device with a dry cloth.

 Never use any solvents or other aggres-

sive cleaning agents.

from the

z Warranty and service

information

Warranty from Creative Marketing & Consulting GmbH

Dear Customer, The warranty for this equipment is 3 years from the date of purchase. In the event of product defects, you have legal rights against the retailer of this product. Your statutory rights are not affected in any way by our warranty conditions, which are described below.

z Replacing the fuse

The fuse of the car battery charger may be damaged, e.g. by a device defect, overload, etc.

 Before replacing the fuse, pull the

mains cable

 Remove the cover of the fuse

by depressing it slightly on the side.

 Unscrew the fuse with a suitable open-

end spanner and secure the new fuse.

 Then tighten it and reattached the cover

Note: If you need a new fuse, contact our service (see chapter with notes on guarantee and service processing).

z Warranty conditions

The warranty period begins on the date of purchase. Please retain the original proof of purchase. This document is required as your proof of purchase. Should this product have a material or manufacturing error within three years of the purchase date, the product will be repaired or replaced – dependent on our choice – by us at no cost to you. This warranty service requires that you retain proof of purchase (sales receipt) for the defective device for the three year period and that you briefly explain

in writing what the fault entails and when it occurred. If the defect is covered by our warranty, we will repair and return your product or send

15GB/CY

Warranty and service information

you a replacement. The original warranty period is not extended when a device is repair or replaced.

z Warranty period and

statutory claims for defects

The warranty period is not extended by the guarantee. This also applies to replaced and repaired parts. Any damages or defects detected at the time of purchase must be reported immediately after unpacking. Any incidental repairs after the warranty period are subject to a fee.

z Extent of warranty

This device has been manufactured according to strict quality guidelines and carefully inspected before delivery. The warranty applies to material and manufacturing defects only. This warranty does not extend to product parts, which are subject to normal wear and tear and can thus be regarded as consumable parts, or for damages to fragile parts, e.g. switches, rechargeable batteries or parts made from glass. This warranty is voided if the product becomes damaged or is improperly used or maintained. For proper use of the product, all of the instructions given in the original operating instructions must be followed precisely. Uses and acts that the original operating instructions advise or warn against are to be avoided without question.

z Processing of warranty

claims

Please follow the instructions below to ensure quick processing of your claim: Please retain proof of purchase and the article number (e.g. IAN) for all inquiries. The product number can be found on the type plate, an engraving, the cover page of your instructions (bottom left), or the sticker on the back or underside of the device. In the event of malfunctions or other defects, please first contact our service department below by phone or email. If your product is found to be defective, you can then send your product with proof of purchase (till receipt) and a statement describing what the fault involves and when it occurred free of charge to the service – address given.

Note:

You can download this hand book and many more, as well as product videos and software at www.lidl-service.com.

With this QR code you can gain immediate access to the Lidl Service page (www.lidl-service.com) and you can open your operating instructions by entering the article number (IAN) 322265_1901.

The product is for consumer use only and is not intended for commercial or trade use. The warranty becomes void in the event of misuse and improper use, use of force, and any work on the device that has not been carried out by our authorised service branch.

16 GB/CY

... / Information about recycling and disposal / EU Declaration of Conformity

How to contact us:

GB, CY

Name: C. M. C. GmbH Website: www.cmc-creative.de E-mail: service.gb@cmc-creative.de Phone: 0-808-189-0652 Registered office: Germany

IAN 322265_1901

Please note that the following address is not a service address. Please first contact the service point given above.

Address: C. M. C. GmbH

Katharina-Loth-Str. 15 66386 St. Ingbert GERMANY

Ordering spare parts:

www.ersatzteile.cmc-creative.de

z Information about recycling

and disposal

Do not dispose of electrical tools in household waste!

Please return this device, accessories and packaging to your local recycling depot.

symbol, which indicates the prohibition on disposal in household waste. The abbrevia tions for the relevant heavy metals are: Cd = cadmium, Hg = mercury, Pb = lead.

Take used batteries to a waste management company in your city or community or return them to your dealer. This satisfies your legal obligations while also making an important contribution to protecting the environment.

z EU Declaration of

Conformity

We,

C. M. C. GmbH

Responsible for documentation: Alexander Hoffmann Katharina-Loth-Str. 15 66386 St. Ingbert Germany

hereby take sole responsibility for declaring that the product

Car battery charger & jump starter

Year of manufacture: 2019 / 40 IAN: 322265_1901 Model: ULG 17 A1 Model number: 2201

meets the basic safety requirements as specified in the European Directives

Do not dispose of the car battery charger in household waste, in fire or in water. Devic es that are no longer functional should be recycled wherever possible. Ask your local stockist for advice.

As the consumer you are legally obliged (by the German Battery

Ordinance) to return any and all used batteries. Batteries containing harmful substances are labelled with the adjacent

Low Voltage Directive

2014 / 35 / EU

Electromagnetic Compatibility

2014 / 30 / EU

RoHS Directive

2011 / 65 / EU + 2015 / 863 / EU

and the amendments to these directives.

The object of the declaration described above meets the requirements of Directive

17GB/CY

EU Declaration of Conformity

2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous sub stances in electrical and electronic equipment. This conformity assessment is based on the following harmonised standards:

EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A11:2014 EN 62233:2008 EN 50498:2010 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013

St. Ingbert, 06/05/2019

Alexander Hoffmann – Quality Assurance –

18 GB/CY

Popis sadržaja

Tablica upotrijebljenih piktograma ......................................................................Stranica 20

Uvod ...................................................................................................................................Stranica 20

Korištenje sukladno odredbama ..................................................................................Stranica 20

Opis dijelova....................................................................................................................Stranica 21

Tehnički podatci ..............................................................................................................Stranica 21

Opseg isporuke ..............................................................................................................Stranica 21

Sigurnosne napomene ..............................................................................................Stranica 22

Rukovanje ........................................................................................................................Stranica 25

Svojstva proizvoda .........................................................................................................Stranica 25

Priključak .........................................................................................................................Stranica 25

Odspajanje ......................................................................................................................Stranica 26

Odabir načina punjenja i pokretanje punjenja ...........................................................Stranica 26

Upotreba funkcije pomaganja pri pokretanju ............................................................Stranica 27

Alternatori – funkcija ispitivanja ...................................................................................Stranica 28

Zamjena osigurača ........................................................................................................Stranica 29

Održavanje i njega .......................................................................................................Stranica 29

Napomene za jamstvo i odvijanje servisa .......................................................Stranica 29

Uvjeti jamstva..................................................................................................................Stranica 29

Vrijeme jamstva i zakonsko pravo na naknadu ........................................................Stranica 30

Obim jamstva ..................................................................................................................Stranica 30

Odvijanje u slučaju jamstva ..........................................................................................Stranica 30

Napomene za okoliš i podatci za uklanjanje na otpad ..............................Stranica 31

EU izjava o sukladnosti.............................................................................................Stranica 31

19HR

Tablica upotrijebljenih piktogram / uvod

Tablica upotrijebljenih piktograma

Prije upotrebe pozorno

pročitajte upute za rukovanje

ovim proizvodom u potpunosti.

NAPOMENA: Ovaj simbol

označava dodatne informacije

i objašnjenja o proizvodu i njegovoj upotrebi.

Oprez! Opasnost od strujnog udara!

Odložite baterije na za to predviđenim sabirnim mjestima.

Prikladno za baterije s olovom/ kiselinom: 8 Ah – 250 Ah

Samo za upotrebu u zatvorenim, ventiliranim prostorijama!

Ambalažni materijal –

valoviti karton

Prikladno za motocikle

~50 Hz

Izmjenični napon

s frekvencijom od 50 Hz

Oprez! Moguće opasnosti!

Oprez! Opasnost od eksplozije!

Vrsta zaštite IP20: Zaštita

pomoću kućišta uređaja od

dodirivanja dijelova koji su pod naponom ili unutarnjih pokretnih dijelova prstima.

Električne uređaje nemojte odlagati u kućni otpad!

Odložite ambalažu i uređaj na ekološki prihvatljiv način!

Prikladno za osobne automobile

Prikladno za punjenje baterija od 6 V

Prikladno za punjenje baterija od 12 V

OPREZ

UPOZORENJE: Mogućnost strujnog udara !

Ne otvarati kućište proizvoda !

Punjač akumulatora za auto s funkcijom pomoći pri pokretanju

ULG 17 A1

z Uvod

Čestitamo! Odlučili ste za uređaj visoke kvalitete iz naše kuće. Prije prvog puštanja

u rad upoznajte se s proizvodom. Uz to

20 HR

Izrađeno od recikliranog

materijala

pozorno pročitajte sljedeće originalne upute

za rukovanje i sigurnosne napomene. Puštanje ovog proizvoda u rad smije obaviti

samo za to obučeno osoblje.

z Korištenje sukladno

odredbama

Ultimate Speed ULG 17 A1 punjač je baterija za motorna vozila s punjenjem pri održava-

Uvod

nju pulsa (programska podrška s čipom) koji je prikladan za punjenje i održavanje napu

njenosti sljedećih olovnih akumulatora od 6 V ili 12 V (baterije) s elektrolitnom otopinom, AGM - baterija, baterija s olovom/kiselinom, Deep - Cycle (brodskih baterija) ili baterija

s gelom:

 Za baterije osobnih vozila i motocikala

kapaciteta 12 V / 6 V i 8–250 Ah

Osim toga možete regenerirati ispražnjene baterije (ovisno o tipu baterije). Uređaj za

punjenje baterija za motorna vozila posje

duje zaštitni prekidač od iskrenja i pregrijavanja. Ovu uputu dobro čuvajte. Prilikom prosljeđivanja proizvoda trećim osobama također predajte i sve dokumente. Svaka

primjena koja odstupa od upotrebe u skladu s odredbama, zabranjena je i potencijalno

opasna. Štete uslijed neobraćanja pozornosti

ili pogrešne primjene ne pokrivaju se jam

stvom te ne spadaju u područje odgovornosti proizvođača. Ovaj uređaj nije predviđen za

komercijalnu primjenu. Jamstvo se poništava pri komercijalnoj upotrebi.

Napomena: Uređajem za punjenje baterija za motorna vozila nije moguće napuniti elek

trična vozila s ugrađenim akumulatorima.

z Tehnički podatci

Ulazni napon: 230 V ~ 50 Hz Povratna struja*: < 5 mA

(nema AC ulaza)

Nazivni izlazni napon: 6 V / 12 V Struja punjenja: 2 A, 6 A, 17 A ± 10 % Tip baterije s: kapacitetom od 12 V / 6 V i 8–250 Ah

Vrsta zaštite kućišta: IP 20

* = Povratna struja označava struju koju

punjač baterija za motorna vozila potroši iz baterije kada nije priključena strujna mreža.

Tehničke i optičke promjene mogu se vršiti

tijekom daljnjeg razvoja bez obavijesti. Sve dimenzije, napomene i podaci iz ove upute o radu stoga su bez jamstva. Pravni zahtjevi koji se postavljaju na temelju upute o radu

stoga se ne mogu smatrati važećima.

Napomena: Maksimalna struja punjenja

osobito ovisi o unutarnjem otporu priključene

baterije, a taj se otpor mjeri faktorima kao što

su starost, kapacitet i tip priključene baterije.

Napomena: Nije moguće prespajati baterije

od 6 V.

z Opis dijelova

Tipka Digital - Display

Tipka Battery - Type

Tipka Charge - Start

„–” pol - priključna stezaljka (crna)

„+” pol - priključna stezaljka (crvena)

Digitalni prikazi

Mrežni kabel

Osigurač s pokrovom

z Opseg isporuke

Kontrolirajte opseg isporuke

neposredno nakon vađenja iz ambalaže, kao i sve dijelove na ošte ćenja. Nemojte pokretati neispravan uređaj ili neispravne dijelove.

1 punjač akumulatora za auto s funkcijom

pomoći pri pokretanju Ultimate Speed

ULG 17 A1

2 priključne stezaljke za brzo spajanje

(1 crvena, 1 crna)

1 originalne upute za rukovanje

21HR

Sigurnosne napomene

z Sigurnosne napomene

ČUVAJTE IZVAN DOHVATA DJECE!

 OPASNOST! Izbjegavati opa-

snosti za život i ozljede zbog nestručne upotrebe!

 OPREZ! Nemojte pokretati

uređaj ako je oštećen kabel, strujni kabel ili mrežni utikač. Oštećeni mrežni kabeli predstavljaju opasnost za život

zbog strujnog udara.

 Izvođenje popravaka mrežnog

kabela u slučaju oštećenja

prepustite samo ovlaštenim

i osposobljenim stručnjacima! U slučaju popravka obratite se serviseru u svojoj državi!

 OPASNOST OD

STRUJNOG UDARA!

Za bateriju koja je ksno

montirana u vozilu provjerite

je li vozilo izvan upotrebe! Isključite paljenje i postavite vozilo u parkirni položaj, povucite ručnu kočnicu (npr. osobni automobil) ili pričvrstite uže (npr. električni čamac)!

 OPASNOST OD

STRUJNOG UDARA!

Prije uklanjanja priključnih

stezaljki na bateriji odspojite

punjač baterija za motorna

vozila od napajanja.

Prvo spojite priključnu stezaljku koja nije povezana s karoserijom.

 Spojite drugu priključnu

stezaljku udaljenu od baterije i voda goriva na karoseriju.

 Zatim spojite punjač baterija

za motorno vozilo na mrežni

napon.

 Nakon punjenja odspojite

punjač baterija za motorno vozilo s mrežnog napona.

 Tek tada uklonite priključnu

stezaljku s karoserije. Zatim skinite priključnu stezaljku s baterije.

 OPASNOST OD

STRUJNOG UDARA!

Držite kabele za spajanje polova („–” i „+”) samo na izoliranom dijelu!

 OPASNOST OD

STRUJNOG UDARA!

Izvodite priključak na bateriju i mrežnu utičnicu potpuno zaštićeno od vlage!

 OPASNOST OD

STRUJNOG UDARA!

Instalirajte, održavajte i njegujte punjač baterija za

motorno vozilo samo kad nije

priključeno na strujnu mrežu!

 OPASNOST OD

STRUJNOG UDARA!

Nakon završetka procesa punjenja i dopunjavanja

22 HR

Sigurnosne napomene

baterijom koja je trajno spojena na vozilo najprije

odspojite priključni kabel s negativnim polom (crni) punjača baterija za motorna

vozila s negativnog pola baterije.

 Ne ostavljajte dojenčad

i djecu bez nadzora s punja-

čem baterija za motorna vozila!

 Djeca još uvijek ne mogu pro-

cijeniti opasnosti pri rukovanju

električnim aparatima. Djeca

moraju biti pod nadzorom kako bi se osiguralo da se ne

igraju uređajem.

 Uređajem se mogu koristiti

djeca od 8 godina pa naviše

te osobe sa smanjenim psihičkim, senzoričkim ili mentalnim

sposobnostima ili nedostatkom iskustva i znanja, ako su pod

nadzorom ili ako su podučeni

vezano za sigurnu uporabu

uređaja te razumiju opasno-

sti koje mogu iz toga nastati. Djeca se ne smiju igrati

uređajem. Djeca bez nadzora ne smiju provoditi čišćenje i korisničko održavanje.

 OPASNOST OD

EKSPLOZIJE!

Zaštitite se od visoke eksplozivne reakcije praskavog

plina! Plinoviti vodik može

curiti iz baterije tijekom punjenja i dopunjavanja. Praskavi plin

eksplozivna je mješavina plinovitog vodika i kisika. U kontaktu s otvorenim pla-

menom (vatra, žar ili iskre)

odvija se takozvana reakcija

praskavog plina! Obavite

punjenje i dopunjavanje

u prostoriji zaštićenoj od

vremenskih prilika s dobrom ventilacijom. Pazite da pri punjenju i dopunjavanju nema otvorenog svjetla (plamen,

žar ili iskrenje)!

 OPASNOST OD

EKSPLOZIJE I POŽARA! Provjerite da se eksplozivne ili zapaljive tvari, npr. benzin

ili otapala pri upotrebi punjača

baterija za motorna vozila ne

mogu zapaliti!

 EKSPLOZIVNI PLINOVI!

Izbjegavajte plamen i iskre!

 Osigurajte odgovarajuću

ventilaciju tijekom punjenja.

 Postavite bateriju na dobro

prozračenu površinu tijekom

punjenja. U suprotnom bi se

uređaj mogao oštetiti.

 OPASNOST OD

EKSPLOZIJE!

Provjerite da pozitivni pol kabela za spajanje nije u dodiru s vodom za gorivo

(npr. benzinski vod)!

23HR

Sigurnosne napomene

 OPASNOST OD

NAGRIZANJA!

Zaštitite oči i kožu od nagrizanja kiselinom (sumporna kiselina) u kontaktu s baterijom!

 Rabite: zaštitne naočale,

odjeću i rukavice nepropusne za kiseline! Ako oči ili koža

dolaze u dodir sa sumpornom

kiselinom, isperite zahvaćeno područje mlazom tekuće, bistre vode i odmah potražite liječničku pomoć!

 Izbjegavajte električni kratki

spoj kada spajate punjač

baterija za motorna vozila

s baterijom. Priključni kabel negativnog pola priključite

samo na negativni pol baterije

odn. na karoseriju. Priključni

kabel s pozitivnim polom spojite samo na pozitivni

pol baterije!

 Prije priključka na mrežni

napon provjerite da je mrežni

napon propisno opremljen s 230 V~ 50 Hz, uzemljenim

nultim vodičem, osiguračem

od 16 A i zaštitnom sklopkom

(zaštitna strujna sklopka)! U suprotnom bi se uređaj

mogao oštetiti.

 Ne izlažite punjač baterija za

motorno vozilo vatri, toplini i dugotrajno temperaturama

iznad 50 °C! Pri višim tem-

peraturama izlazna snaga

punjača baterija za motorna

vozila automatski opada.

 Rabite punjač baterija za

motorna vozila s isporučenim originalnim dijelovima!

 Ne prekrivajte punjač baterija

za motorna vozila predmetima! U suprotnom bi se uređaj mogao oštetiti.

 Zaštitite električne kontaktne

površine baterije od kratkog

spoja!

 Koristite punjač baterija za

motorna vozila isključivo za

punjenje i nadopunjavanje

neoštećenih olovnih bate-

rija od 6 V / 12 V (s otopinom

elektrolita ili gelom)! U suprotnome može doći do

materijalne štete.

 Ne rabite punjač za motorna

vozila za punjenje i nadopunjavanje nepunjivih baterija.

U suprotnome može doći do

materijalne štete.

 Ne rabite punjač baterija za

motorna vozila za punjenje

i dopunjavanje oštećene ili zamrznute baterije! U suprotnome može doći do

materijalne štete.

 Prije spajanja punjača baterija

za motorna vozila informirajte se o održavanju baterije u skladu s originalnim

24 HR

Sigurnosne napomene / Rukovanje

uputama za rukovanje! U suprotnom, postoji opasnost od ozljeda i/ili opasnost

od oštećenja uređaja.

 Prije spajanja punjača baterija

za motorna vozila na bateriju koja je trajno spojena na vozilo, informirajte se o pošti-

vanju električne sigurnosti i održavanju u skladu s origi-

nalnim uputama za rukovanje

vozila! U suprotnom, postoji

opasnost od ozljeda i/ili rizik od materijalne štete.

 Zbog zaštite okoliša odspo-

jite punjač baterija za motorna

vozila od napajanja kada nije

u upotrebi! Imajte na umu da čak i mirovanje troši energiju.

 Uvijek budite pažljivi i uvijek

pazite na ono što radite. Uvijek postupajte razumno

i ne upravljajte punjačem

baterija za motorna vozila kada ste rastreseni ili se ne

osjećate dobro.

z Rukovanje

Uvijek iskopčajte kabel za napajanje prije radova na punjaču baterija za motorna

vozila.

OPASNOST OD STRUJNOG UDARA! OPASNOST OD MATERIJALNE ŠTETE! OPASNOST OD OZLJEDE!

z Svojstva proizvoda

Ovaj je uređaj dizajniran za punjenje raznih SLA baterija (zapečaćenih baterija s olovom/kiselinom) koje se najviše koriste

u osobnim automobilima, motociklima

i nekim drugim vozilima. To može biti npr. WET (s tekućim elektrolitom), GEL (s elek trolitom u gelu) ili AGM baterija (baterije s podlogama za apsorpciju elektrolita). Poseban dizajn uređaja (koji se naziva „trofazna strategija punjenja”) omogućuje

punjenje baterije na gotovo 100 % kapa citeta. Nadalje, dugotrajno spajanje bate-

rije može se obaviti punjačem baterija za motorna vozila kako bi ju se uvijek održalo

u optimalnom stanju.

Uređaj za punjenje baterija k tome raspolaže i ugrađenim temperaturnim senzorom u ure đaju kako bi sigurno mogao napuniti bateriju i pri hladnom vremenu (npr. zimi). Uređaj

mjeri temperaturu okoline i automatski pode šava optimalni napon punjenja.

Napomena: Temperatura okoline mjeri se

u punjaču. Stoga za optimalnu funkciju osi-

gurajte da baterija pokazuje istu temperaturu kao i okolina.

z Priključak

 Prije punjenja i nadopunjavanja bateri-

jom koja je trajno spojena na vozilo najprije odspojite negativni pol (crni) vozila

25HR

Rukovanje

s negativnog pola baterije. Negativni pol

baterije obično je povezan s karoserijom

vozila.

 Zatim odspojite priključni kabel s pozi-

tivnim polom (crveni) vozila s pozitivnog

pola baterije.

 Tek tada priključite „+” pol priključne

stezaljke za brzo spajanje (crvena)

punjača baterija za motorna vozila na „+”

pol baterije.

 Učvrstite „–” pol priključne stezaljke za

brzo spajanje (crna) rije. Priključite mrežni kabel

na „–” pol bate-

punjača baterija za motorna vozila u električnu utičnicu.

Napomena: Ako su priključne stezaljke

pravilno spojene, na digitalnom se zaslonu

prikazuje napon, a indikator „Connected”

svijetli. Pri obrnutoj polarizaciji zaslon će pri-

kazati 0.0, a na digitalnom zaslonu crvena LED lampica polariteta

svijetli .

z Odspajanje

 Odspojite uređaj iz napajanja.  Uklonite „–” pol priključne stezaljke

(crna)

 Uklonite „+” pol priključne stezaljke

za brzo spajanje (crvena)

s „–” pola baterije.

s „+” pola

baterije.

 Priključni kabel s pozitivnim polom

vozila spojite ponovno na pozitivni pol baterije.

 Priključni kabel s negativnim polom

vozila spojite ponovno na negativni pol baterije.

z Odabir načina punjenja

i pokretanje punjenja

Kako biste punili različite baterije, možete birati između različitih načina punjenja. U usporedbi s konvencionalnim punjačima baterija za motorna vozila, ovaj uređaj

ima posebnu funkciju za ponovnu upotrebu

prazne baterije. Možete napuniti potpuno ispražnjenu bateriju. Zaštita od nepravilnog

spoja i kratkog spoja osigurava sigurno

punjenje. Zbog ugrađene elektronike punjač baterija za motorna vozila ne pokreće se

odmah nakon spajanja baterije, nego tek

nakon odabira načina punjenja.

Ako su priključci spojeni na bateriju i uređaj je priključen na mrežni napon, na digitalnom

zaslonu svijetli

indikator „Connected”. Nakon što je način punjenja odabran tipkom Charge - Start 3 zasvijetli indikator „Charging”. Kada se punjenje dovrši, zasvijetli indikator „Charged”.

Ako digitalni zaslon pokazuje „0.0” prije nego što je baterija potpuno napunjena, došlo je do greške.

 U tom slučaju ponovno provjerite jesu li

priključne stezaljke

4, 5

pravilno priklju-

čene na bateriju i je li tip baterije pravilno

odabran. Ako zaslon i dalje pokazuje

„0.0”, moguće je da je baterija neispravna.

Funkcija oživljavanja / rekondicioniranja:

Ako se na priključnoj bateriji utvrdi napon između 8,5 V i 10,5 V, uređaj će automatski pokrenuti rekondicioniranje radi oživljavanja

baterije. Ako se nakon ponovnog postavljanja

izmjeri napon između 8,5 V i 10,5 V, na digi-

talnom se zaslonu prikazuje „Err”. U tom je

slučaju baterija oštećena i mora se zamijeniti.

Napomena: Ova je značajka dostupna

samo za 12 V baterije.

Tipka Digital-Display

: Omogućuje

promjenu digitalnog prikaza napona i napretka punjenja u postotcima (BATTERY %). Koristite ovaj gumb za

prebacivanje između sljedećih prikaza:

 Battery % (baterija %): prikazuje

napredak punjenja priključene baterije

u postotcima.

26 HR

Rukovanje

UPOZORENJE

 Voltage (napon): prikazuje napon

priključene baterije u voltima.

 Alternator % Check (provjera alterna-

tora %): Izlazna snaga alternatora u postotcima.

Tipka Battery-Type 2: S pomoću ovoga

gumba postavite vrstu baterije za punjenje.

Ovdje možete birati između različitih vrsta

baterija. Vrsta baterija mora biti ispravno

postavljena prije početka postupka punjenja:

 12 V – regularno: Ove baterije (baterije

s olovom/kiselinom) obično se koriste

u osobnim automobilima, kamionima i motociklima. One imaju poklopce za

odzračivanje i često su označene kao „malo održavanje” ili „bez održavanja”.

Tip baterije dizajniran je za brzo preno

šenje energije (npr. pokretanje motora).

„Regular” baterije ne bi se trebale rabiti

za primjenu „Deep – Cycle”.

 12 V - Deep - Cycle: Ove baterije obično

se nazivaju i „Deep – Cycle” ili „Marine”. Baterije ove vrste obično su veće od

ostalih vrsta baterija. To osigurava manje

kratkoročne energije, ali i dugoročniji pri jenos energije. Ove baterije preživljavaju različite cikluse pražnjenja.

 12 V - AGM / gel: AGM vrste baterija opće-

nito su dobre Deep – Cycle baterije. One imaju najbolji životni vijek kada se

pune prije nego što se isprazni više od

50 %. Kada su potpuno ispražnjene, mogu izdržati oko 300 ciklusa punjenja. Vrsta baterije GEL slična je vrsti bate

rije AGM. Napon napunjenosti niži je

od drugih baterija s olovom/kiselinom.

Ako rabite pogrešan punjač baterija za motorna vozila za gel bateriju, možete očekivati smanjenje radnih značajki ili skraćivanje životnog vijeka.

 6 V – regularno: Odaberite ovaj način

rada za komercijalne 6 V baterije koje se mogu puniti.

Napomena: Ako spajate automobilsku

bateriju od 12 V na punjač baterija za motorna vozila i punjač tu bateriju auto

matski prepoznaje kao bateriju od 6 V, pretpostavlja se da je ova baterija od 12 V neispravna i treba ju zamijeniti.

Tipka Charge-Start

: Upotrijebite ovu

tipku kako biste birali između sljedećih opcija

i pokrenuli punjenje:

 Fast Charge: brzo punjenje  Normal Charge: normalno punjenje

(normalna brzina)

 Start: kratkoročno omogućuje 75 ampera

za premošćivanje slabo napunjene ili

prazne baterije od 12 V kako bi se pokre nuo motor

Napomena: U načinima rada Fast-Charge punjač se nakon uspješnog punjenja (LED lampica „Charged” svijetli zeleno na digital

nom zaslonu 6) automatski prebacuje na

održavanje napunjenosti ako je uređaj za punjenje baterija i dalje priključen na bateriju i na strujnu mrežu.

Pozor: Način rada može se isključiti isključi

vanjem kabela za napajanje 7 ili ponovnim

pritiskom na tipku Charge – Start

vite pritiskanje dok se ne prikaže nikakav način rada).

Napomena: Ako LED lampica „Charged”

svijetli zeleno na digitalnom zaslonu baterija je dovoljno napunjena i nije

moguće ponovno pokrenuti brzo ili normalno

punjenje.

z Upotreba funkcije pomaganja

pri pokretanju

Obvezno provjerite sve

spojeve kako je opisano i u ispravnom

redoslijedu. U suprotnom se može oštetiti

elektronika vozila.

(pono-

27HR

Rukovanje

U postupku koji odstupa od opisanih speci-

kacija, djelujete na vlastiti rizik i odgovornost.

Pozor:

Ova funkcija nije prikladna za baterije

manje od 45 Ah. Za baterije manje od 45 Ah

ova značajka može oštetiti bateriju. U dizel

skim vozilima i benzinskim motorima velikih

kapaciteta ponekad se zahtijevaju veće

struje od 75 A za postupak pokretanja.

Napomena: Punjač baterija za motorna

vozila ima program analize koji osobito

u funkciji pomoći pri pokretanju štiti bateriju od oštećenja (npr. stvaranje sulfata, preko

mjerni pad napona). Za jako ispražnjene ili jako iscrpljene baterije uređaj neće uključiti pomoć pri pokretanju radi zaštite baterije. Tijekom ovog postupka, baterija je već napunjena niskim strujama (Charging svi

jetli). Zaslon će ostati na „0”. U tom slučaju funkcija pomoći pri pokretanju nije moguća. To štiti bateriju od oštećenja. Potrebno je najprije napuniti bateriju. Za to se može rabiti i funkcija „Fast Charge” ili „Normal Charge”.

 Priključite „+” pol priključne stezaljke za

brzo spajanje (crvena)

punjača bate-

rija za motorna vozila na „+” pol baterije.

 Učvrstite „–” pol priključne stezaljke za

brzo spajanje (crna) rije. Priključite mrežni kabel

na „–” pol bate

punjača

baterija za motorna vozila u električnu utičnicu.

 Ako su priključne stezaljke pravilno pri-

ključene, punjač baterija za motorna vozila automatski će odabrati odgovara

jući napon od 6 V ili 12 V. Vrstu baterije možete provjeriti u opcijskom polju „Battery – Type” i, ako je potrebno, pro

mijenite ga pritiskom na tipku Battery –

Type

 Zatim tipkom Charge – Start odabe-

rite

funkciju „Start”. Punjač baterija

za motorna vozila sada analizira stanje napunjenosti baterije. Zaslon sada pokazuje „0”.

 Aktivirajte sada pokretanje vozila. Na

zaslonu se sada pokreće odbrojavanje od 5 sekundi (uključujući 2 sekunde funk

cije pretpokretanja ili analize i 3 sekunde

funkcije pomoći pri pokretanju od 75 A) kada je potrebna pomoć za pokretanje punjača baterija za motorna vozila (to punjač baterija za motorna vozila analizira unaprijed). Tijekom ovog odbrojavanja punjač baterija za motorna vozila kratkoročno omogućuje 75 A za premošćivanje baterije kako bi se

pokrenuo motor. Nakon toga slijedi prekid od 180 sekundi za zaštitu bate

rije. Sada se ciklus ponovno pokreće

(2 sekunde pretpokretanja ili analize

i 3 sekunde pomoći pri pokretanju od 75 A/180 sekundi).

 Da biste odspojili uređaj, najprije uklo-

nite priključne stezaljke (

odspojite kabel za napajanje

Napomena: Ako je baterija potpuno ispra

) i zatim

žnjena, 75 A nije dovoljno kod svih vozila za pokretanje motora (npr. dizelska vozila).

 U tom slučaju, odaberite

tipkom

Charge – Start 3 opciju „Fast Charge”

i napunite bateriju na 60 % (za dizelske

motore predgrijač troši energiju baterije.

Ovdje 60 % mora postojati nakon pro

cesa zagrijavanja.).

 Napredak punjenja možete vidjeti na

zaslonu odabirom opcije „Battery %” s pomoću tipke Digital Display 1.

 Kada je postignuto 60 %, ponovno

pokrenite funkciju pomoći pri pokretanju.

Pozor: Izađite iz načina isključivanjem

kabela iz napajanja

z Alternatori – funkcija

ispitivanja

 Pričvrstite crvenu priključnu stezaljku

na pozitivni pol baterije. (Pozitivni pol

28 HR

Rukovanje / Održavanje i njega / Napomene za jamstvo i odvijanje servisa

označen je znakom „+” i crvenom oznakom.)

 Pričvrstite crnu priključnu stezaljku

na negativni pol baterije. (Negativni

pol označen je znakom „–” i crnom oznakom.)

 Priključite mrežni kabel

punjača baterija za motorna vozila u električnu utičnicu.

Pomoću tipke

postavite funkciju „Alternator” (LED lampica pored alternatora). Na zaslonu se pojavljuje % vrijednost. Pokrenite motor. Ako se vrijednost % pove

ćava kad motor radi, alternator puni bateriju.

Ako vrijednost % padne ili ostaje ista, postoji

problem s alternatorom, priključkom alterna

tora ili s baterijom.

 Odspojite uređaj iz napajanja.  Uklonite „–” pol priključne stezaljke

(crna)

 Uklonite „+” pol priključne stezaljke

s „–” pola baterije.

za brzo spajanje (crvena) 5 s „+”

pola baterije.

z Održavanje i njega

 Prije radova na punjaču baterija za

motorna vozila uvijek iskopčajte kabel

za napajanje 7 iz utičnice.

 Uređaj je bez održavanja. Isključite

uređaj. Očistite metalne i plastične površine uređaja suhom krpom.

 Nikada nemojte rabiti otapala ili druga

agresivna sredstva za čišćenje.

z Napomene za jamstvo

i odvijanje servisa

Jamstvo tvrtke Creative Marketing & Consulting GmbH

Poštovana klijentice, poštovani klijentu,

na ovaj uređaj dobivate 3 godine garancije od datuma kupnje. U slučaju nedostataka na

ovom proizvodu u odnosu na prodavatelja

proizvoda možete potraživati svoja zakonska prava. Ova se zakonska prava ne ograniča

vaju našim jamstvom koje je predstavljeno u nastavku.

z Zamjena osigurača

Osigurač punjača baterije za motorna vozila može se oštetiti npr. greškom uređaja, preopterećenjem itd.

 Prije zamjene osigurača najprije

odspojite mrežni kabel

 Uklonite poklopac s osigurača

laganim pritiskom sa strane.

 Odvrnite osigurač odgovarajućim vilastim

ključem i pričvrstite novi osigurač.

 Zatim ga pričvrstite i vratite poklopac

Napomena: Ako vam je potreban novi osigurač, obratite se našem servisu (vidi poglavlje Napomene za jamstvo i odvijanje servisa).

z Uvjeti jamstva

Jamstveni rok počinje datumom kupnje. Dobro čuvajte originalni skalni račun.

Ovaj je dokument neophodan kao dokaz za kupnju. Ako u roku od 3 godine od datuma kupnje ovog proizvoda nastupi greška na

materijalu ili u tvorničkoj proizvodnji, za vas besplatno – po našem izboru – uređaj

popravljamo ili zamjenjujemo. Ovo dava nje jamstva preduvjetuje da se u roku od

3 godine priloži neispravan uređaj i potvrda o kupnji (skalni račun) te da se pismeno kratko opiše u čemu se sastoji nedostatak te

kada je on nastupio. Ako je neispravnost pokrivena našim jam stvom, natrag dobivate novi ili popravljeni proizvod. Popravkom ili izmjenom proizvoda

ne počinje novo jamstveno razdoblje.

29HR

Napomene za jamstvo i odvijanje servisa

z Vrijeme jamstva i zakonsko

pravo na naknadu

Jamstvom se ne produljuje rok jamstveni rok. To vrijedi i za zamijenjene i poprav ljene dijelove. Odmah nakon raspakiranja potrebno je prijaviti štete i nedostatke koji

eventualno postoje već pri kupnji. Potrebni

se popravci nakon isteka jamstvenog roka

naplaćuju.

z Obim jamstva

Uređaj smo brižljivo proizveli prema stro-

gim direktivama za kvalitetu i prije isporuke savjesno smo ga provjerili. Jamstvo se odnosi na materijalne ili proizvodne nedostatke. Ovo se jamstvo ne

proteže na dijelove proizvoda koji su izloženi

normalnom trošenju i stoga se mogu smatrati

potrošnim dijelovima ili za oštećenja lomljivih dijelova, primjerice prekidači, baterije ili na one izrađene od stakla. Ovo jamstvo ne vri jedi ako je proizvod oštećen, nije primjereno korišten ili održavan. Za primjerenu upotrebu proizvoda morate se točno pridržavati svih

uputa koje su navedene u originalnim upu tama za rukovanje. Svrhe upotrebe i radnje,

od kojih se odvraća u originalnim uputama

za rukovanje ili na koje se upozorava, moraju se bezuvjetno izbjegavati.

kupnju. Broj artikla uzmite s tipske pločice, gravure, naslovnog lista upute (dolje lijevo) ili naljepnice na stražnjoj ili donjoj strani.

Ako nastupe pogreška u funkciji ili ostali nedostatci, najprije se obratite servisnom odjelu navedenom u nastavku telefonom ili

elektroničkom poštom.

Proizvod za koji se utvrdi neispravnost tada

možete besplatno poslati na adresu servisa koja vam je priopćena, uz prilaganje potvrde o kupnji (skalnoga računa) i uz navod

o nedostatku te kada je nastupio.

Napomena:

Na www.lidl-service.com možete preuzeti ovaj i mnoge druge priručnike, videozapise proizvoda i programsku podršku.

Putem ovog QR koda dospjet ćete izravno na stranicu Lidlova servisa (www.lidl-service. com) i možete unosom broja artikla (IAN)

322265_1901 otvoriti upute.

Proizvod je namijenjen samo za privatnu

i nekomercijalnu uporabu. U slučaju zlou

potrebe i neprimjerenog tretmana, nasilne primjene i kod interveniranja koja nije obavila ovlaštena servisna podružnica jamstvo se gubi.

z Odvijanje u slučaju jamstva

Kako bi bila zajamčena brzina obrade vaše molbe, molimo slijedite sljedeće napomene: Za sve upite pripremite skalni račun i broj artikla (primjerice IAN) kao dokaz za

30 HR

Kako do nas:

Ime: C.M.C. Creative Marketing

& Consulting GmbH

Servis i informacije EURONIT d.o.o.

Internet adresa: www.cmc-creative.de E-Mail: service.hr@cmc-creative.de

Telefon: 01 652 3020

Sjedište: Njemačka

... / Napomene za okoliš i podatci za uklanjanje na otpad / EU izjava o sukladnosti

IAN 322265_1901

Molimo obratite pozornost na to da sljedeća

adresa nije adresa servisa. Najprije kontakti rajte s gore navedenim servisnim odjelom.

Adresa:

C. M. C. GmbH

Katharina-Loth-Str. 15 DE-66386 St. Ingbert NJEMAČKA

Za narudžbu rezervnih dijelova:

www.ersatzteile.cmc-creative.de

z Napomene za okoliš i podatci

za uklanjanje na otpad

Električne uređaje nemojte bacati u kućni otpad!

Uređaj, pribor i ambalažu trebalo bi

dopremiti na ekološko recikliranje.

Punjač baterija za motorna vozila ne bacajte u kućni otpad, vatru ili vodu. Ako je moguće, uređaje koji više ne funkcioniraju

trebalo bi reciklirati. Pitajte svog lokalnog

trgovca za pomoć.

z EU izjava o sukladnosti

Mi,

C. M. C. GmbH

Odgovoran za dokument: Alexander Hoffmann

Katharina-Loth-Str. 15 DE-66386 St. Ingbert NJEMAČKA

izjavljujemo pod punom pravnom i materijal

nom odgovornošću da proizvod

Punjač akumulatora za auto s funkcijom pomoći pri pokretanju

godina proizvodnje: 2019 /40 IAN: 322265_1901 model: ULG 17 A1 broj modela: 2201

zadovoljava bitne zahtjeve za zaštitu koje su

utvrđene u europskim direktivama

Direktiva o niskom naponu

2014/35/EU

Elektromagnetna kompatibilnost

2014/30/EU

Direktiva RoHS

2011/65/EU + 2015/863/EU

Vi kao krajnji korisnik zakonom

(Pravilnik o baterijama) obvezni ste

vratiti stare baterije. Baterije koje

sadrže štetne tvari označene su sljedećim

simbolima koji ukazuju na zabranu odlaganja

u kućni otpad. Oznake za ključne teške metale: Cd = kadmij, Hg = živa, Pb = olovo.

Odnesite stare baterije u odlagalište otpada u svojem gradu ili zajednici ili natrag do trgovca. Time ispunjavate zakonske obveze i dajete važan doprinos zaštiti okoliša.

Prethodno opisani predmet izjave ispunjava propise Direktive 2011/65/EU Europskog

parlamenta i Vijeća od 8. lipnja 2011. godine za ograničenje upotrebe određenih opasnih tvari u električnim i elektroničkim uređajima.

Za ocjenu sukladnosti upotrijebljeni su slje

deći usklađeni standardi:

EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A11:2014 EN 62233:2008 EN 50498:2010 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013

31HR

EU izjava o sukladnosti

St. Ingbert, 6.5.2019.

Alexander Hoffmann

- Osiguranje kvalitete -

32 HR

Sadržaj

Tabela simbola ..............................................................................................................Stranica 34

Uvod ...................................................................................................................................Stranica 34

Primerena upotreba .......................................................................................................Stranica 34

Opis delova .....................................................................................................................Stranica 35

Tehnički podaci ...............................................................................................................Stranica 35

Sadržaj isporuke .............................................................................................................Stranica 35

Sigurnosne napomene ..............................................................................................Stranica 36

Rukovanje ........................................................................................................................Stranica 39

Karakteristike proizvoda................................................................................................Stranica 39

Priključivanje ...................................................................................................................Stranica 39

Odspajanje ......................................................................................................................Stranica 40

Izaberite režim punjenja i započnite punjenje ...........................................................Stranica 40

Korišćenje funkcije pomoći za startovanje ................................................................Stranica 42

Funkcija provere alternatora ........................................................................................Stranica 43

Zamena osigurača .........................................................................................................Stranica 43

Održavanje i nega ........................................................................................................Stranica 43

Napomene o garanciji i servisiranju ...................................................................Stranica 43

Uslovi garancije ..............................................................................................................Stranica 43

Garantni rok i zakonski zahtevi za garancijom .........................................................Stranica 44

Obim garancije ...............................................................................................................Stranica 44

Obrada garantnih zahteva ............................................................................................Stranica 44

Zaštita životne sredine i odlaganje .....................................................................Stranica 45

EU izjava o usaglašenosti........................................................................................Stranica 45

Garancija i garantni list .............................................................................................Stranica 47

33RS

Tabela simbola / Uvod

Tabela simbola

Pre upotrebe pažljivo i do kraja pročitajte uputstvo za upotrebu

ovog proizvoda.

NAPOMENA: Ovaj simbol

označava dodatne informacije

i objašnjenja proizvode i njegove upotrebe.

Pažnja! Opasnost od strujnog udara!

Baterije odlažite na predviđenim

mestima za prikupljanje baterija.

Pogodno za olovne akumulatore: 8 Ah – 250 Ah

Koristi se samo u zatvorenim,

dobro ventiliranim prostorijama!

Ambalažni materijal –

rebrasti karton

Pogodno za motocikle

~50Hz

Napon naizmenične struje

sa frekvencijom od 50Hz

Pažnja! Moguće opasnosti!

Pažnja! Opasnost od eksplozije!

Vrsta zaštite IP20: Kućište uređaja je zaštićeno od

dodirivanja prstima delova pod naponom ili unutrašnjih pokretnih delova.

Ne bacajte električne uređaje u kućni otpad!

Odložite ambalažu i uređaj na ekološki prihvatljiv način!

Pogodno za automobile

Pogodno za punjenje akumulatora od 6 V

Pogodno za punjenje akumulatora od 12 V

Ovim znakom se potvrđuje, da je ovaj uređaj u skladu sa srpskim zahtevima za bezbednost proizvoda.

Punjač akumulatora za auto

sa kablovima za startovanje ULG 17 A1

z Uvod

Čestitamo!

Odabrali ste kvalitetan proizvod

našeg preduzeća. Upoznajte se

34 RS

Proizvedeno od recikliranog materijala

s proizvodom pre prve upotrebe. Pažljivo pročitajte ovo originalno uputstvo i sigurno-

sne napomene. Ovaj aparat mogu koristiti

samo obučena lica.

z Primerena upotreba

Ultimate Speed ULG 17 A1 je punjač aku-

mulatora za automobile sa punjenjem za

održavanje pulsa (Chip softver) koji se može koristiti za punjenje i održavanje punjenja

Uvod

sledećih akumulatora od 6 V ili 12 V: olovnih akumulatora (baterija) sa rastvorom elektro

lita, AGM akumulatora, olovnih akumulatora sa kiselinom, akumulatora dubokog ciklusa –

Deep - Cycle (akumulatori za brodove) ili gel

akumulatora:

 Za akumulatore za automobile i motoci-

kle kapaciteta od 12 V / 6 V i 8 – 250 Ah

Osim toga, možete obnoviti ispražnjene

akumulatore (u zavisnosti od tipa akumu

latora). Punjač akumulatora za automobile ima zaštitno kolo protiv varničenja i pregre

javanja. Sačuvajte ovo uputstvo. Prilikom

ustupanja proizvoda drugom licu predajte i sve propratne dokumente. Zabranjena je

i može biti potencijalno opasna svaka pri

mena koja odstupa od primerene upotrebe.

Šteta nastala nepridržavanjem uputstava ili

pogrešnom upotrebom proizvoda nije pokri

vena garancijom i za nju odgovornost ne

može snositi proizvođač. Uređaj nije name

njen za komercijalnu upotrebu. Kod komercijalne upotrebe prestaje važenje garancije.

Napomena: Punjač akumulatora za automobile ne može puniti električna vozila sa ugrađenom punjivom baterijom.

Napomena: Nije moguće eksterno

startovanje baterijama od 6V.

z Tehnički podaci

Ulazni napon: 230 V ~ 50 Hz Inverzna struja*: < 5 mA

(nema AC ulaza)

Nominalni izlazni napon: 6 V / 12 V Struja punjenja: 2 A, 6 A, 17 A ± 10% Tip akumulatora sa: 12 V / 6 V i 8 – 250 Ah kapaciteta

Vrsta zaštite kućišta: IP 20

* = Inverzna struja označava količinu

energije koju punjač akumulatora za

automobile troši iz akumulatora kada

nije priključena mrežna struja.

Tehničke i vizuelne promene se mogu vršiti

tokom daljnjeg razvoja bez prethodnog obaveštenja. Zbog toga su sve dimenzije, napomene i informacije u ovom uputstvu za upotrebu bez garancije. Pravni zahtevi se stoga ne mogu oslanjati na navode u uput

stvu za upotrebu.

Napomena: Maksimalna struja punjenja umnogome zavisi od unutrašnjeg otpora

priključenog akumulatora, a unutrašnji otpor je određen je faktorima kao što su starost, kapacitet i vrsta priključenog akumulatora.

z Sadržaj isporuke

z Opis delova

Taster Digital – Display (digitalni displej)

Taster Battery – Type (tip akumulatora)

Taster Charge – Start (početak punjenja)

Priključna stezaljka za „–” pol (crna)

Priključna stezaljka za „+” pol (crvena)

Digitalni indikator

Mrežni kabl

Osigurač sa poklopcem

Nakon što raspakujete proizvod

proverite sadržaj isporuke i uređaj, kao i sve delove zbog oštećenja. Ne koristite neispravan uređaj ili

neispravne delove.

1 punjač akumulatora za automobile

Ultimate Speed ULG 17 A1

2 priključne stezaljke za brzi kontakt

(1 crvena, 1 crna)

1 originalno uputstvo za upotrebu

35RS

Sigurnosne napomene

z Sigurnosne napomene

DRŽATI DALJE OD DOMAŠAJA DECE!

 OPASNOST! Izbegnite

opasnost po život i povrede zbog nepravilne upotrebe!

 PAŽNJA! Ne koristite

uređaj sa oštećenim kablom, mrežnim kablom ili utikačem. Oštećeni mrežni kabl predstavlja opasnost po život zbog

strujnog udara.

 Popravku mrežnog kabla sme

obavljati samo ovlašćeno i obučeno stručno osoblje! Za popravku se obratite servisnoj službi u vašoj zemlji!

 OPASNOST OD

STRUJNOG UDARA!

Kod akumulatora pričvršćenog

u vozilu osigurajte da vozilo

bude ugašeno! Isključite

kontakt i stavite vozilo u polo

žaj za parkiranje, primenom parkirne kočnice (npr. automo bila) ili pričvršćenim užetom (npr. električnog čamca)!

 OPASNOST OD

STRUJNOG UDARA!

Pre uklanjanja priključnih

stezaljki sa akumulatora

isključite punjač akumulatora za auto iz električne mreže.

 Prvo priključite priključnu ste-

zaljku koja nije priključena na karoseriju.

 Drugu priključnu stezaljku

priključite dalje od akumula-

tora i rezervoara za gorivo na karoseriju.

 Tek tada priključite punjač

akumulatora za automobil na

električnu mrežu.

 Nakon punjenja odvojite

punjač akumulatora za automobil sa električne mreže.

 Tek tada uklonite priključnu

stezaljku sa karoserije. Zatim

uklonite priključnu stezaljku sa

akumulatora.

 OPASNOST OD

STRUJNOG UDARA!

Hvatajte priključne kablove pola („–” i „+”) isključivo za izolovano područje!

 OPASNOST OD

STRUJNOG UDARA!

Sprovodite priključak na akumulator i na mrežnu utičnicu koja je u potpunosti zaštićena od vlage!

 OPASNOST OD

STRUJNOG UDARA!

Montažu, održavanje i negu punjača akumulatora za

automobile smete izvodite

samo bez mrežne struje!

 OPASNOST OD

STRUJNOG UDARA!

Nakon završetka postupka

punjenja i održavanja punje-

nja, kod akumulatora trajno

36 RS

Sigurnosne napomene

priključenog u vozilu, prvo na punjaču akumulatora za automobile odvojite priključni kabl za MINUS pol (crni) sa

MINUS pola akumulatora.

 Ne ostavljajte malu decu i decu

bez nadzora kod punjača akumulatora za automobile!

 Deca nisu u stanju da pro-

cene moguće opasnosti u rukovanju električnim uređajima. Decu treba nadgledati

kako bi se osiguralo da se ne

igraju sa uređajem.

 Ovaj proizvod smeju da kori-

ste deca starija od 8 godina

i osobe sa smanjenim zičkim, čulnim ili duševnim

sposobnostima odnosno nedovoljnim iskustvom i znanjem ako su pod nadzorom

ili su podučena o bezbednoj upotrebi uređaja i razumeju opasnosti koje iz toga proističu. Deca se ne smeju igrati uređajem. Čišćenje i održa-

vanje ne smeju obavljati deca bez nadzora odraslih.

 OPASNOST OD

EKSPLOZIJE!

Zaštitite se od jake eksplo-

zivne reakcije elektrolitičkog gasa! Gasoviti vodonik može

iscuriti iz akumulatora tokom

punjenja i održavanja punjenja. Elektrolitički gas

eksplozivna smeša

gasovitog vodonika i kiseonika. Kod kontakta sa otvorenim plame-

nom (vatra, žar ili varnice) dolazi do tzv. reakcije elektrolitičkog gasa! Sprovedite postupak punjenja i održava-

nja punjenja u prostoru

zaštićenom od vremenskih

uslova sa dobrom ventilacijom. Pobrinite se da nema otvorenog plamena (vatra,

žar ili varnice) tokom punjenja i održavanja punjenja!

 OPASNOST OD EKSPLO-

ZIJE I POŽARA! Pobrinite se

da mogućnost paljenja eksplo-

zivnih ili zapaljivih materija,

npr. benzina ili rastvarača, kada se koristi punjač akumulatora za automobile!

 EKSPLOZIVNI GASOVI!

Izbegavajte plamen i varnice!

 Tokom punjenja obezbedite

odgovarajuću ventilaciju.

 Tokom punjenja postavite

akumulator na dobro provetrenu površinu. U suprotnom,

uređaj se može oštetiti.

 OPASNOST OD

EKSPLOZIJE!

Pobrinite se da priključni kabl

za PLUS pol nije u kontaktu sa dovodom goriva (npr. rezervoar za benzin)!

37RS

Sigurnosne napomene

 OPASNOST OD HEMIJSKIH

OPEKOTINA!

Zaštitite oči i kožu od hemij-

skih opekotina putem kiseline

(sumporne kiseline) prilikom kontakta sa akumulatorom!

 Koristite: zaštitne naočare

otporne na kiseline, zaštitnu

odeću i zaštitne rukavice! Ako oči ili koža dođu u dodir

sa sumpornom kiselinom,

isperite zahvaćeno područje sa puno tekuće, čiste vode i odmah potražite medicinsku pomoć!

 Izbegavajte električni kratki

spoj prilikom priključivanja punjača akumulatora za

automobile na akumulator.

Priključni kabl za MINUS pol priključujte samo na MINUS pol akumulatora ili na karoseriju. Priključni kabl za PLUS pol priključujte samo na PLUS pol akumulatora!

 Pre priključka na mrežnu

struju, proverite da li mrežna

struja zadovoljava 230 V~ 50 Hz, sa uzemljenim neutral-

nim provodnikom, osiguračem od 16 A i RCD-om (sklopka za zaštitu od struje greške)! U suprotnom, uređaj se može

oštetiti.

 Ne postavljajte punjač akumu-

latora za automobile u blizini

vatre, toplote i nemojte ga

duže izlagati temperaturama iznad 50 °C! Pri višim temperaturama se automatski smanjuje izlazna snaga punjača

akumulatora za automobile.

 Koristite punjač akumulatora

za automobile samo sa isporučenim originalnim delovima!

 Ne pokrivajte punjač akumu-

latora za automobile predmetima! U suprotnom, uređaj se može oštetiti.

 Zaštitite električne kontaktne

površine akumulatora od

kratkog spoja!

 Punjač akumulatora za

automobile koristite samo

za punjenje i održavanje punjenja neoštećenih olov-

nih akumulatora od 6 V / 12 V (sa rastvorom elektrolita ili

gelom)! U suprotnom, može doći do materijalne štete.

 Ne koristite punjač akumula-

tora za automobile za punjenje i održavanje punjenja

akumulatora koji se ne mogu

puniti. U suprotnom, može doći do materijalne štete.

 Ne koristite punjač akumula-

tora za automobile za punjenje i održavanje punjenja oštećenih ili zamrznutih akumulatora! U suprotnom, može doći do materijalne štete.

38 RS

Sigurnosne napomene / Rukovanje

 Pre priključivanja punjača

akumulatora za automobile,

informišite se o održavanju akumulatora prema originalnom uputstvu za upotrebu!

U suprotnom, postoji opasnost od povreda i / ili opa-

snost od oštećenja uređaja.

 Pre priključivanja punjača

akumulatora za automobile na neki akumulator, koji je stalno

priključen u vozilu, informišite se o usklađenosti sa električnom bezbednošću i održavanju prema originalnom uputstvu za upotrebu vozila!

U suprotnom, postoji opasnost od povreda i / ili opasnost od materijalne štete.

 Kada nije u upotrebi, odvo-

jite punjač akumulatora za automobile od mrežne struje i zbog zaštite životne sredine!

Imajte na umu da se i u stanju mirovanja troši struja.

 Uvek budite pažljivi i uvek

vodite računa o onome što

radite. Uvek budite svesni rada i ne koristite punjač akumulatora za automobile ako niste koncentrisani ili se

ne osećate dobro.

z Rukovanje

Uvek izvucite mrežni utikač iz utičnice pre radova na punjaču akumulatora za

automobile.

OPASNOST OD STRUJNOG UDARA! OPASNOST OD MATERIJALNE ŠTETE! OPASNOST OD POVREDA!

z Karakteristike proizvoda

Ovaj uređaj je predviđen za punjenje raznih

SLA akumulatora (zaptiveni olovni akumu

latori sa kiselinom), koji se često koriste

u automobilima, motociklima i nekim drugim

vozilima. To mogu biti npr. MOKRI (sa tečnim elektrolitom), GEL (sa gel elektrolitom) ili

AGM akumulatori (sa podlogama koje apsor

buju elektrolite). Posebna koncepcija uređaja

(koja se naziva i „trostepena strategija punje

nja”) omogućava punjenje akumulatora na gotovo 100% kapaciteta. Osim toga, može se izvršiti dugotrajno priključivanje akumula tora sa punjačem akumulatora za automobile da bi se održao u optimalnom stanju kad god je to moguće.

Punjač akumulatora takođe ima ugrađeni senzor temperature u uređaju, za sigurno punjenje akumulatora čak i u hladnim vre menskim uslovima (npr. tokom zime). Uređaj mjeri temperaturu okoline i automat-

ski postavlja optimalni napon punjenja.

Napomena: Temperatura okoline se meri

u punjaču. Da bi se osigurao optimalan rad,

proverite da li akumulator ima istu tempera turu kao i okolina.

z Priključivanje

 Pre punjenja i održavanja punjenja, kod

akumulatora trajno priključenog u vozilu, prvo odvojite priključni kabl vozila za

39RS

Rukovanje

MINUS pol (crni) sa MINUS pola akumulatora. MINUS pol akumulatora se obično

povezuje sa karoserijom vozila.

 Zatim odvojite

priključni kabl vozila za PLUS pol (crveni)

sa PLUS pola akumulatora.

 Tek tada stegnite priključnu stezaljku

za brzi kontakt za „+” pol (crvena)

punjača akumulatora za auto na „+” pol

akumulatora.

 Stegnite priključnu stezaljku za brzi

kontakt za „–” pol (crna) akumulatora. Priključite mrežni kabl

na „–” pol

punjača akumulatora za automobile u utičnicu.

Napomena: Ako su priključne stezaljke pravilno priključene, digitalni indikator prikazuje

napon i zasvetliće indikator „connected” (povezano). Ako je polaritet obrnut, na displeju će se prikazati 0.0 i na digitalnom

indikatoru obrnut polaritet

će svetliti LED lampica za

u crvenoj boji.

z Odspajanje

 Odspojite uređaj sa mrežne struje.  Uklonite priključnu stezaljku za brzi

kontakt za „–” pol (crna)

pola akumulatora.

 Uklonite priključnu stezaljku za brzi

kontakt za „+” pol (crvena)

pola akumulatora.

 Ponovo priključite priključni kabl vozila

za PLUS pol na PLUS pol akumulatora.

 Ponovno priključite priključni kabl vozila

na MINUS pol akumulatora.

sa „–”

sa „+”

funkciju za ponovno korišćenje praznog akumulatora / punjive baterije. Možete ponovo napuniti potpuno ispražnjen akumulator / punjivu bateriju. Zaštita od pogrešnog priključivanja i kratkog spoja obezbeđuje sigurno punjenje. Zahvaljujući ugrađenoj elektronici, punjač akumulatora za automobile se ne pokreće odmah nakon priključivanja akumulatora, već tek nakon izbora režima punjenja.

Ako su priključne stezaljke povezane sa akumulatorom i uređaj je priključen na mrežnu

struju, na digitalnom indikatoru

zasvetliće indikator „Connected”. Nakon izbora režima punjenja pomoću tastera Charge - Start (početak punjenja)

zasvetliće indikator „Charging” (Punjenje). Kada se punjenje završi, zasvetliće indikator „Charged” (Napunjen). Ako digitalni indikator prikaže „0.0” pre nego

što je akumulator u potpunosti napunjen, došlo je do greške.

 U tom slučaju ponovo proverite da li

su priključne stezaljke

4, 5

pravilno

učvršćene i da li je tip akumulatora pra-

vilno izabran. Ako se na displeju i dalje

prikazuje „0.0”, može doći do kvara

akumulatora.

Funkcija revitalizacije / rekondicioniranja:

Ako se kod priključenog akumulatora otkrije napon između 8,5 V i 10,5 V, uređaj će automatski početi sa rekondicioniranjem kako

bi akumulator doveo u upotrebno stanje. Ako se nakon ovog rekondicioniranja izmeri

napon između 8,5 V i 10,5 V, digitalni displej prikazuje „Err” (Greška). U tom slučaju, aku-

mulator je neispravan i mora se zameniti.

z Izaberite režim punjenja

i započnite punjenje

Za punjenje različitih akumulatora možete izabrati različite režime punjenja. U poređenju sa uobičajenim punjačima akumulatora za automobile, ovaj uređaj ima posebnu

40 RS

Napomena: Ova funkcija je dostupna samo za akumulatore od 12 V.

Taster Digital-Display

: Omogućava

promenu digitalnog indikatora napona i napretka punjenja u procentima (BATTERY %). Koristite ovaj taster za

prebacivanje između sledećih indikatora:

Rukovanje

 Battery % (% baterije): označava napre-

dak punjenja priključenog akumulatora

u procentima.

 Voltage (Napon): prikazuje napon

priključenog akumulatora u voltima.

 Alternator % Check (Provera alterna-

tora %): Izlazna snaga alternatora u procentima.

Taster Battery-Type 2: Koristite ovaj taster

za podešavanje tipa akumulatora koji želite da napunite. Ovde možete birati između razli čitih tipova akumulatora. Tip akumulatora se mora pravilno postaviti pre početka punjenja:

 12 V – klasično: Ovi akumulatori (olovni

akumulatori sa kiselinom) se uobiča

jeno koriste u automobilima, kamionima i motociklima. Oni imaju kape

za ventilaciju i često su označeni kao „nisko održavanje” ili „bez održavanja”.

Tip akumulatora je konstruisan tako da brzo prenosi energiju (npr. startovanje

motora). „Klasični” akumulatori se nikada

ne smeju koristiti za primene „dubokog

ciklusa” („Deep - Cycle”).

 12 V - Deep - Cycle: Ovi akumulatori su

obično označeni kao „Deep - Cycle”

ili „Marine”. Akumulatori ovog tipa su

obično veći od drugih tipova akumula

tora. Oni obezbeđuju manju kratkoročnu energiju, ali dugoročniji prenos energije. Ovi akumulatori prolaze kroz različite cikluse pražnjenja.

 12 V - AGM / Gel: Tipovi akumulatora AGM

su obično dobri Deep - Cycle akumula

tori. Oni imaju najbolji „životni vek” kada

se napune pre nego što se isprazne više od 50%. Kada se u potpunosti isprazne,

izdržaće oko 300 ciklusa punjenja. Tip akumulatora GEL je sličan tipu akumu

latora AGM. Napon prilikom punjenja je manji nego kod drugih olovnih akumula

tora sa kiselinom. Ako za gel akumulator

koristite pogrešan punjač akumulatora za automobile, smanjiće očekivanu ekasnost ili će skratiti vek trajanja.

 6 V - klasično: Izaberite ovaj režim za

komercijalno dostupne punjive akumula tore od 6V.

Napomena: Kada se auto akumulator od

12 V priključi na punjač akumulatora za automobile i ako ga punjač akumulatora za

automobile automatski prepozna kao aku mulator od 6 V, treba pretpostaviti da je ovaj akumulator od 12 V u kvaru i da se mora zameniti.

Taster Charge-Start

: Koristite ovaj taster

za izbor između sledećih opcija i za početak

punjenja:

 Fast Charge: brže punjenje  Normal Charge: normalno punjenje

(normalna brzina)

 Start: pruža vam kratkoročno 75 ampera

za premošćavanje slabo napunjenog ili

praznog akumulatora od 12V u svrhu startovanja motora.

Napomena: U režimima Fast-Charge, punjač će se nakon uspešnog punjenja (LED lampica „Charged” (Napunjeno) će zasvetliti

u zelenoj boji) automatski prebaciti na održavanje punjenja, pod uslovom da je punjač akumulatora priključen na akumulator i na mrežnu struju.

Pažnja: Režim se može prekinuti samo izvlačenjem mrežnog kabla

ili ponavlja-

nim pritiskanjem tastera Charge - Start 3 (ponavljano pritiskanje dok se ne prikaže nijedan režim).

Napomena: Ako LED lampica „Charged” (Napunjeno) na digitalnom displeju

zeleno, akumulator je dovoljno napunjen

i nije moguće ponovno pokretanje brzog ili

normalnog punjenja.

svetli

41RS

Rukovanje

UPOZORENJE

z Korišćenje funkcije pomoći za

startovanje

Sve priključke izvedite kao

što je opisano i pravilnim redosledom.

U suprotnom, elektronika vozila se može

oštetiti. Kod postupka koji odstupa od opisanih zah teva, radite na sopstveni rizik i odgovornost.

Pažnja:

Ova funkcija nije pogodna za aku-

mulatore manje od 45 Ah. Kod akumulatora

manjih od 45 Ah ova funkcija može oštetiti

akumulator. Kod dizel vozila i benzinskih motora velikog kapaciteta ponekad su

potrebne jače struje od 75 A za postupak

startovanja.

Napomena: Punjač akumulatora za auto

poseduje program za analizu koji štiti akumu

lator od oštećenja, posebno u slučaju korišće-

nja kablova za startovanje (npr. sulfatiranje,

preveliki pad napona). Za jako ispražnjene ili veoma istrošene, uređaj ne uključuje funkciju pomoći za startovanje radi zaštite

akumulatora. Tokom tog procesa, akumulator

je već napunjen malim strujama (Charging svetli). Displej se tada zaustavlja na „0”. U tom slučaju nije moguća funkcija pomoći za startovanje. Na taj način se akumulator štiti od oštećenja. Akumulator prvo treba napuniti. U tu svrhu se takođe može koristiti funkcija „Fast Charge” ili „Normal Charge”.

 Stegnite priključnu stezaljku za brzi kon-

takt za „+” pol (crvena) 5 punjača aku-

mulatora za auto na „+” pol akumulatora.

 Stegnite priključnu stezaljku za brzi

kontakt za „–” pol (crna)

akumulatora. Priključite mrežni kabl punjača akumulatora za automobile u utičnicu.

 Ako su priključne stezaljke pravilno pri-

ključene, punjač akumulatora za automobile će automatski izabrati ispravan napon od 6 V ili 12 V. Tip akumulatora možete proveriti u polju za opciju „Battery - Type”

na „–” pol

i, ako je potrebno, promeniti ga pritiskom

tastera Battery - Type

 Sada pomoću tastera Charge - Start

izaberite

funkciju „Start”. Punjač aku-

mulatora za automobile sada analizira stanje napunjenosti akumulatora. Displej

će sada prikazati „0”.

 Sada pritisnite paljenje vozila. Na

displeju će se sada pojaviti Countdown (odbrojavanje) od 5 sekundi (od kojih

su 2 sekunde funkcije toka ili analize

i 3 sekunde funkcije pomoći za starto

vanje sa 75 A) ako je potrebna pomoć za startovanje pomoću punjača akumu

latora za auto (to će unapred analizirati punjač akumulatora za auto). Tokom tog odbrojavanja će punjač akumula

tora za automobile kratkoročno obezbediti 75 A za premošćavanje akumulatora

u svrhu startovanja motora. Nakon toga sledi prekid od 180 sekundi radi zaštite

akumulatora. Sada ponovo počinje

ciklus (2 sekunde funkcije toka ili analize

i 3 sekunde funkcije pomoći za startova

nje sa 75 A / prekid od 180 sekundi).

 Za odvajanje uređaja prvo uklonite

priključne stezaljke ( priključen mrežni kabl

) i izvucite

Napomena: Ako je akumulator u potpunosti

ispražnjen, 75 A nije dovoljno za startovanje motora kod svih vozila (npr. dizel vozila).

 U tom slučaju, izaberite pomoću

Charge - Start

opciju „Fast Charge”

tastera

i napunite akumulator do 60% (kod dizel motora predzagrevanje akumulatoru oduzima energiju. Ovde mora ostati 60%

nakon postupka predzagrevanja).

 Napredak punjenja možete pratiti na

displeju tako što ćete pomoću tastera Digi tal Display 1 izabrati opciju „Battery %”.

 Kada se postigne 60%, ponovo pokrenite

funkciju pomoći za startovanje.

Pažnja: Izađite iz režima izvlačenjem mrež

nog kabla 7.

42 RS

Rukovanje / Održavanje i nega / Napomene o garanciji i servisiranju

z Funkcija provere alternatora

 Pričvrstite crvenu priključnu stezaljku

na PLUS pol akumulatora. (PLUS pol je

označen znakom „+” i crvenom oznakom.)

 Pričvrstite crnu priključnu stezaljku

MINUS pol akumulatora. (MINUS pol je

označen znakom „–” i crnom oznakom.)

 Priključite mrežni kabl

punjača aku-

mulatora za automobile u utičnicu.

Podesite funkciju „Alternator” (LED lam

pica pored alternatora) pomoću tastera . Na displeju se pojavljuje %-na vrednost. Startujte motor. Ako se %-na vrednost povećava sa uključenim motorom, alternator puni akumulator. U slučaju da %-na vred

nost opada ili ostaje ista, postoji problem

sa alternatorom, priključkom alternatora ili

akumulatorom.

 Odspojite uređaj sa mrežne struje.  Uklonite priključnu stezaljku za brzi

kontakt za „–” pol (crna)

sa „–” pola

akumulatora.

 Uklonite priključnu stezaljku za brzi

kontakt za „+” pol (crvena) 5 sa „+”

pola akumulatora.

z Zamena osigurača

Napomena: Ako vam je potreban novi osigu

rač, obratite se našem servisu (vidi poglavlje Napomene o garanciji i servisiranju).

z Održavanje i nega

 Uvek izvucite mrežni kabl

pre radova na punjaču akumulatora za

automobile.

 Uređaj ne zahteva održavanje. Isključite

uređaj. Očistite metalne i plastične površine uređaja suvom krpom.

 Nikada nemojte koristiti rastvarače ili

druga agresivna sredstva za čišćenje.

iz utičnice

z Napomene o garanciji

i servisiranju

Garancija preduzeća Creative Marketing & Consulting GmbH

Poštovani korisniče, Na ovaj uređaj imate trogodišnju garanciju

od dana kupovine. Ako proizvod ima nedo stataka, sleduju Vam zakonom zagarantovana prava u odnosu na prodavca. Vaša

zakonska prava nisu ograničena dolenave

denom garancijom.

Osigurač punjača akumulatora za automobile se može oštetiti npr. usled greške uređaja, preopterećenja itd.

 Pre zamene osigurača prvo izvucite

mrežni kabl

 Skinite poklopac osigurača

blagim

pritiskom na bočne strane.

 Odvrtite osigurač odgovarajućim viljuška-

stim ključem i pričvrstite novi osigurač.

 Zatim ga čvrsto zategnite i vratite poklo-

pac 8.

z Uslovi garancije

Garantni rok počinje danom kupovine. Molimo Vas da dobro čuvate originalni račun o kupovini. On je potreban kao dokaz

o kupovini. Ako se u roku od 3 godine od dana kupovine na proizvodu pojavi greška

u materijalu ili izradi, Vaš proizvod će,

shodno našoj proceni, biti besplatno poprav ljen ili zamenjen novim. Da biste ostvarili ovo

pravo po garanciji, potrebno je da priložite pokvareni uređaj i dokaz o kupovini (skalni isečak) uz kratak opis nedostatka i naznaku

vremena njegovog nastanka.

43RS

Napomene o garanciji i servisiranju

Ako je kvar pokriven našom garancijom,

vratićemo Vam popravljen proizvod ili dati

nov. Nakon popravke ili zamene proizvoda

ne počinje novi garantni rok.

z Garantni rok i zakonski zahtevi

za garancijom

Garantni rok se neće produžiti putem osiguranja. To važi i za zamenjene i popravljene delove. Moguća oštećenja i nedostaci, koji već postoje u trenutku kupovine, moraju se

prijaviti odmah nakon raspakivanja. Nakon

isteka garantnog roka popravke se naplaćuju.

z Obim garancije

Ovaj uređaj je proizveden u skladu sa strogim standardima kvaliteta i pažljivo ispitan

pre isporuke.

Garancija važi za materijalne i proizvodne

greške. Ova garancija se ne odnosi na

delove proizvoda koji podležu uobičajenom

habanju i shodno tome se smatraju potroš

nim delovima niti na oštećenja lomljivih delova, npr. prekidače, baterije ili delove izrađeni od stakla. Garancija ne važi za proizvod koji je oštećen nepravilnom upotre bom ili održavanjem. Za pravilnu upotrebu

proizvoda sledite uputstva navedena u origi nalnom uputstvu za upotrebu . Izbegavajte upotrebu i rukovanje koji se ne savetuju u originalnom uputstvu za upotrebu ili na koje se u njemu upozorava.

z Obrada garantnih zahteva

Kako bismo obezbedili brzu obradu Vašeg

zahteva, pridržavajte se sledećih napomena:

Za sve upite molimo Vas da pripremite dokaz

o kupovini i broj artikla (npr. IAN) kao dokaz

kupovine. Broj artikla nalazi se na natpisnoj

pločici, gravuri, naslovnoj strani uputstva (dole levo) ili na nalepnici na zadnjoj ili donjoj strani. U slučaju pogrešnog funkcio

nisanja ili pojave drugih nedostataka, najpre

se obratite servisnoj službi koja je navedena u nastavku, putem telefona ili e-pošte. Proizvod za koji je utvrđeno da je u kvaru možete uz priloženi dokaz o kupovini (skalni isečak) i opis nedostatka i kada je

on nastao da prosledite na dolenavedenu adresu servisa – bez troškova poštarine.

Napomena:

Na sajtu www.lidl-service.com možete da preuzmete ovaj i druge priručnike, videe o proizvodu

i softver.

Pomoću ovog QR-koda možete direktno pristupiti strani Lidl-Service (www.lidl-service.com) i unosom broja artikla (IAN) 322265_1901 otvoriti uputstvo za

upotrebu.

Proizvod je namenjen isključivo za kućnu upotrebu, ne i za komercijalnu. U slučaju

zloupotrebe ili nepravilnog rukovanja, upo trebe sile i intervencija koje nisu izvršene od

strane našeg ovlašćenog servisa, prestaje važenje garancije.

44 RS

... / Zaštita životne sredine i odlaganje / EU izjava o usaglašenosti

Kontaktirajte sa nama:

Uvozi i stavlja u promet: Lidl Srbija KD

Prva južna radna 3,

22330 Nova Pazova, Republika Srbija

Tel. 0800-191-191, E-mail: kontakt@lidl.rs

IAN 322265_1901

Imajte na umu da donja adresa nije adresa servisa. Molimo Vas da najpre stupite u kon takt s gorenavedenim servisom.

Adresa:

C. M. C. GmbH

Katharina - Loth - Str. 15 DE - 66386 St. Ingbert NEMAČKA

Naručivanje rezervnih delova:

www.ersatzteile.cmc-creative.de

Kako izjaviti reklamaciju?

Molimo Vas:

- da pozovete korisnički servis: 0800-191-191

- pošaljete e-mail na: kontakt@lidl.rs

- posetite najbližu Lidl prodavnicu. Da bismo osigurali najbržu asistenciju, molimo da sačuvate skalni račun i date ga

na uvid prilikom izjavljivanja reklamacije.

Lidl i proizvođač nisu u mogućnosti da garantuju obezbeđivanje servisiranja

i dostupnost rezervnih delova nakon isteka garantog perioda/ perioda saobraznosti. Ukoliko za tim bude potrebe, putem naše

Službe za potrošače možete proveriti

dostupnost rezervnih delova i opcije za popravku. Hvala na razumevanju.

z Zaštita životne sredine

i odlaganje

Ne bacajte električni alate u kućni otpad!

Uređaj, pribor i ambalažu treba reciklirati na ekološki prihvatljiv način.

Ne bacajte punjač akumulatora za automobile u kućni otpad, vatru ili vodu. Ako je moguće, treba reciklirati uređaje koji

više nisu funkcionalni. Pitajte lokalnog

prodavca za pomoć.

Vi ste kao potrošač po zakonu

(Pravilnik o baterijama) obavezni da

vratite sve korišćene baterije. Baterije koje sadrže štetne materije su označene

susednim simbolima koji ukazuju na zabranu

odlaganja preko kućnog otpada. Oznake

koje su relevantne za teške metale su:

Cd = kadmijum, Hg = živa, Pb = olovo.

Odnesite korišćene baterije na mesto za

odlaganje otpada u Vašem gradu ili opštini, odn. nazad do prodavca. Time ispunjavate

zakonske obaveze i dajete važan doprinos zaštiti životne sredine.

z EU izjava o usaglašenosti

Mi,

C. M. C. GmbH

Odgovorno lice: Alexander Hoffmann

Katharina-Loth-Str. 15 DE-66386 St. Ingbert NEMAČKA

izjavljujemo pod punom odgovornošću da

proizvod

Punjač akumulatora za auto sa kablovima za startovanje

Godina proizvodnje: 2019 / 40 IAN: 322265_1901

45RS

EU izjava o usaglašenosti

Model: ULG 17 A1 Broj modela: 2201

ispunjava najvažnije zahteve zaštite deni

sane evropskim direktivama

Direktiva za električne uređaje niskog

napona

2014 / 35 / EU

Elektromagnetska kompatibilnost

2014 / 30 / EU

RoHS direktiva

2011 / 65 / EU + 2015 / 863 / EU

koje su utvrđene.

Gore opisani predmet izjave ispunjava propise smernice 2011 /65 / EU Evropskog parlamenta i saveta od 08. juna 2011. godine

o ograničenju primene određenih opasnih materija u električnim i elektronskim apara

tima.

Za vrednovanje usaglašenosti korišćeni su sledeći harmonizovani standardi:

EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A11:2014 EN 62233:2008 EN 50498:2010 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013

Sent Ingbert, 6.5.2019.

Alexander Hoffmann

- Obezbeđenje kvaliteta -

46 RS

GARANCIJA I GARANTNI LIST

Naziv proizvoda: Punjač akumulatora za auto

sa kablovima za startovanje

IAN / Serijski broj: 322265_1901

Ovlašćeni serviser: Lidl Srbija KD, Prva južna radna 3, 22330 Nova Pazova, Republica Srbija, Tel. 0800-191-191, E-Mail: kontakt@lidl.rs

Garancija i garantni list

Model: ULG 17 A1

Proizvođač: C.M.C. GmbH Katharina-Loth-Str. 15 66386 St. Ingbert, NEMAČKA

Datum predaje robe potrošaču: datum sa skalnog računa

Uvozi i stavlja u promet:

Lidl Srbija KD, Prva južna radna 3, 22330 Nova Pazova,

Republika Srbija, Tel. 0800-191-191, E-mail: kontakt@lidl.rs

Poštovani, Ovim putem Vas upoznajemo sa Vašim pravima

i obavezama koje proističu iz Zakona o zaštiti potrošača, a u pogledu ostvarivanja prava iz garancije.

Ova garancija ni na koji način ne utiče, niti isključuje prava koja kupac ima u skladu sa važećim Zakonom o zaštiti potrošača po osnovu

zakonske odgovornosti prodavca za nesaobraznost robe ugovoru koja traje 2 godine od dana kada je roba predata kupcu.

Davalac garancije ovom izjavom preuzima obavezu da kupcima svojih aparata, a pod uslovima

denisanim u ovoj izjavi, obezbedi:

- besplatno otklanjanje kvarova u garantnom roku, koji bi nastali kod uobičajene upotrebe ili zbog

grešaka u proizvodnji i materijalu, ili

- zamenu aparata, u garantnom roku predviđenim ovom garancijskom izjavom, u slučaju da opravka nije moguća, ili

- ako otklanjanje kvara nije moguće, kupac ima

pravo da zahteva od prodavca povrat novca.

Ukupan rok garancije je *3 godine.

Garantni rok počinje da važi od datuma kupovine

proizvoda, odnosno od prijema istog od strane

kupca, a što se dokazuje skalnim računom. Garancija važi na teritoriji Republike Srbije. Kupac može da izjavi reklamaciju usmeno u nekom

od prodajnih objekata Lidl Srbija KD, odnosno telefonom, pisanim putem ili elektronskim putem na kontakte kompanije Lidl Srbija KD, uz dostavu

skalnog računa na uvid.

U cilju ispravnog funkcionisanja proizvod se koristi u skladu sa njegovom namenom i Uputstvom za upotrebu.

Na zahtev kupca, koji je izjavljen u garantnom roku,

prodavac će izvršiti otklanjanje kvarova i nedostataka na proizvodu u roku predviđenom Zakonom.

Garantni uslovi:

Pre obraćanja prodavcu za tehničku pomoć,

potrebno je proveriti ispravnost instalacije i ostalih

potrebnih uslova naznačenih u Uputstvu za

upotrebu.

Kupac je dužan da prodavcu preda sve pripadajuće

delove proizvoda koje je preuzeo u trenutku kupovine.

Popravke u roku garancije:

Garancija važi počev od dana kada je roba predata kupcu, a na osnovu skalnog odsečka. U istom

periodu davalac garancije, odnosno prodavac je

u obavezi da otkloni sve tehničke kvarove bez

naknade, u zakonskom roku.

Garancija ne važi u sledećim slučajevima:

1. Ukoliko prodavcu uz aparat nije priložen skalni račun sa datumom prodaje.

2. Ukoliko je kvar prouzrokovan udarom groma,

strujnim udarom ili sličnim delovanjem spoljne sile na sam uređaj (požar, poplava, naponski udar...).

3. Ukoliko su nastali kvarovi i oštećenja na uređaju

posledica delovanja spoljnih uticaja, kao što su: velika vlaga, previsoka i suviše niska temperatura (pucanje cevi usled smrzavanja,

oštećenja gumenih delova, rđanje, itd.)

4. Ukoliko proizvod nije korišćen u skladu sa

Uputstvom za upotrebu.

5. Ukoliko je proizvod pokušalo da popravi treće neovlašćeno lice.

6. Ukoliko proizvod nije korišćen u skladu sa

namenom.

7. Ukoliko je čišćenje i održavanje uređaja urađeno

protivno Uputstvu za upotrebu.

Ukoliko je proizvod korišćen u profesionalne svrhe.

Davalac garancije- uvoznik: Lidl Srbija KD, Prva južna radna 3, 22330 Nova Pazova, Republika Srbija, Tel. 0800-191-191, E-mail: kontakt@lidl.rs

47RS

Beleške

48 RS

Cuprins

Tabelul pictogramelor utilizate ................................................................................Pagina 50

Introducere ........................................................................................................................Pagina 50

Utilizare conform destinației ...........................................................................................Pagina 50

Descrierea pieselor ..........................................................................................................Pagina 51

Date tehnice ......................................................................................................................Pagina 51

Pachet de livrare ..............................................................................................................Pagina 51

Instrucțiuni de siguranță ............................................................................................Pagina 52

Funcționare .......................................................................................................................Pagina 55

Caracteristicile produsului ..............................................................................................Pagina 55

Conectarea ........................................................................................................................Pagina 56

Deconectare ......................................................................................................................Pagina 56

Selectarea modului de încărcare și începerea procesului de încărcare ................Pagina 56

Folosirea funcției de asistență la pornire .....................................................................Pagina 58

Alternatoare – Funcție de testare ..................................................................................Pagina 59

Înlocuirea siguranței ........................................................................................................Pagina 59

Îngrijire și întreținere ....................................................................................................Pagina 60

Indicații cu privire la garanție și operațiunile de service ...........................Pagina 60

Condiții de garanție ..........................................................................................................Pagina 60

Perioada de garanție și reclamații referitoare la calitate ...........................................Pagina 60

Domeniul de aplicare al garanției ..................................................................................Pagina 60

Procedura în caz de garanție .........................................................................................Pagina 61

Indicații referitoare la mediul ambiant și specicații

cu privire la reciclare....................................................................................................Pagina 61

Declarația de conformitate UE.................................................................................Pagina 62

49RO

Tabelul pictogramelor utilizate/Introducere

Tabelul pictogramelor utilizate

Înainte de utilizare, citiți cu atenție și integral instrucțiunile

de utilizare ale acestui produs.

INDICAȚIE: Acest simbol

indică informații și explicații

suplimentare privind produsul

și modul de utilizare al acestuia.

Atenție! Pericol de electrocutare!

Eliminați ca deșeu bateriile în

centre de colectare a bateriilor

prevăzute în acest scop.

Adecvat pentru baterii

plumb-acid: 8 Ah-250 Ah

A se utiliza exclusiv în încăperi închise și aerisite!

Material de ambalare – carton corugat

Adecvat pentru motociclete

~50 Hz

Tensiune alternativă cu o frecvență de 50 Hz

Atenție! Posibile pericole!

Atenție! Pericol de explozie!

Tip de protecție IP20: Protecție oferită de carcasa

aparatului împotriva atingerii cu degetele a componentelor

sub tensiune sau a compo-

nentelor mobile interne.

Nu aruncați aparatele electrice la gunoiul menajer!

Eliminați ambalajul și aparatul în mod ecologic!

Adecvat pentru autoturisme

Adecvat pentru încărcarea

bateriilor de 6 V

Adecvat pentru încărcarea

bateriilor de 12 V

Incărcător baterie auto cu funcție

de pornire ULG 17 A1

z Introducere

Felicitări! Ați ales un produs de înaltă calitate

al  rmei noastre. Înainte de prima punere în funcțiune, familiarizați-vă cu modul de utilizare a produsului. Citiți cu atenție următoarele instrucțiuni originale de utilizare și indicațiile de siguranță. Punerea în func-

50 RO

Produs din material reciclabil

țiune a acestui produs este permisă numai

persoanelor instruite.

z Utilizare conform destinației

Ultimate Speed ULG 17 A1 este un încărcător de baterie auto cu încărcare intermitentă prin impuls (Chip-Software), care este recomandat pentru încărcarea și încărcarea intermitentă a următoarelor acumulatoare de 6 V sau 12 V cu plumb (baterii) cu soluție electrolitică, baterii AGM, baterii cu plumb

Introducere

acid, Deep Cycle (baterii boost) sau alte

tipuri de baterii cu gel:

 Pentru baterii auto și moto cu

o capacitate de 12 V/6 V și 8-250 Ah

În plus, poate regenera bateriile descărcate (în funcție de tipul bateriei). Încărcătorul de baterie auto are un întrerupător de siguranță împotriva producerii scânteilor și a supraîn

călzirii. Păstrați aceste instrucțiuni la loc

sigur. La transmiterea produsului unei alte

persoane, înmânați și toate documentele.

Orice utilizare care se abate de la utilizarea

conformă este interzisă și potențial periculoasă. Avariile rezultate ca urmare a nerespectării sau utilizării greșite nu sunt acoperite de garanție și nu cad în responsa

bilitatea producătorului. Acest aparat nu este destinat utilizării în scopuri comerciale. În cazul utilizării în scopuri comerciale, se anulează garanția.

Indicație: Cu acest încărcător de baterie auto nu se pot încărca vehicule electrice cu

acumulator încorporat.

z Date tehnice

Tensiune de intrare: 230 V ~ 50 Hz

Curent de retur*: < 5 mA (fără intrare AC) Tensiune nominală de ieșire: 6 V/12 V Curent de încărcare: 2 A, 6 A,

17 A ± 10 % Tip baterie cu: capacitate de

12 V/6 V și 8-250 Ah Tip protecție carcasă: IP 20

* = curentul de retur reprezintă curentul din

baterie pe care îl folosește încărcăto

rul de baterie auto atunci când nu este conectat la sursa de alimentare cu curent

de rețea.

În cursul dezvoltării ulterioare, se pot efectua fără preaviz modicări tehnice și de aspect. Toate dimensiunile, indicațiile și informațiile din aceste instrucțiuni de utilizare sunt, astfel, fără garanție. De aceea, nu vor  valabile revendi cările făcute în baza instrucțiunilor de utilizare.

Indicație: Nu este posibilă pornirea de la distanță a bateriilor de 6 V.

z Descrierea pieselor

Tastă Digital – Display (Ecran digital)

Tastă Battery – Type (Tip baterie)

Tastă Charge – Start (Start încărcare)

Clema de conexiune la polul „–” (culoare neagră)

Clema de conexiune la polul „+” (culoare roșie)

Așaj digital

Cablu de rețea

Siguranță cu capac

Indicație: Curentul de încărcare maxim depinde în mare măsură de rezistența internă a bateriei conectate, care este determinată de factori precum vechimea, capacitatea și

tipul bateriei conectate.

z Pachet de livrare

După despachetare, vericați imediat pachetul de livrare, aparatul și toate componentele în privința deteriorări lor. Nu puneți în funcțiune un aparat

defect sau componente defecte.

1 Încărcător de baterie auto Ultimate Speed

ULG 17 A1

2 cleme de conexiune cu contact rapid

(1 roșie, 1 neagră)

1 manual de utilizare original

51RO

Instrucțiuni de siguranță

z Instrucțiuni de siguranță

A NU SE LĂSA LA ÎNDEMÂNA COPIILOR!

 PERICOL! Evitați pericolul de

moarte și accidentare cauzat de utilizarea necorespunzătoare!

 ATENȚIE! Nu folosiți aparatul

cu cablul, cablul de rețea sau ștecherul deteriorat. Cablurile de curent defecte reprezintă un pericol de moarte prin

electrocutare.

 În cazul în care cablul de ali-

mentare este defect, acesta

trebuie reparat exclusiv de că

tre personalul de specialitate

autorizat și instruit! În caz de reparații, contactați punctul de service al țării dumneavoastră!

 PERICOL DE

ELECTROCUTARE!

În cazul unei baterii montate

în vehicul, asigurați-vă că vehiculul nu este în funcțiune! Opriți vehiculul și aduceți-l în poziția de parcare cu frâna de mână trasă (de ex. autoturism) sau sfoara prinsă (de ex. barcă electrică)!

 PERICOL DE

ELECTROCUTARE!

Deconectați încărcătorul de baterie auto de la rețea înain-

te de a desface clemele de conexiune de pe baterie.

 Conectați mai întâi clema de

conexiune care nu este legată

de caroserie.

 Conectați cealaltă clemă de

conexiune la distanță față de baterie și conducta de benzină de pe caroserie.

 Abia apoi conectați încărcăto-

rul de baterie auto la rețeaua

de alimentare.

 După încărcare, deconectați

încărcătorul de baterie auto de la rețeaua de alimentare.

 Abia apoi deconectați clema

de conexiune de pe caroserie.

Îndepărtați apoi clema de

conexiune de pe baterie.

 PERICOL DE

ELECTROCUTARE!

Conectați cablul pentru poli („–” și „+”) doar de zona izolată!

 PERICOL DE

ELECTROCUTARE!

Efectuați conexiunea dintre baterie și priza de la sursa

de alimentare cu curent de

rețea cu protecție împotriva umidității!

 PERICOL DE

ELECTROCUTARE!

Efectuați montarea, întreținerea și îngrijirea încărcătorului de baterie auto fără ca acesta să e conectat la sursa de alimentare cu curent de rețea!

52 RO

Instrucțiuni de siguranță

 PERICOL DE

ELECTROCUTARE!

După terminarea procesului de încărcare și conservare,

în cazul unei baterii montate permanent în vehicul, deco-

nectați mai întâi cablul de

conectare pentru polul minus

(negru) al încărcătorului de

baterie auto de la polul minus al bateriei.

 Nu lăsați sugarii și copii

nesupravegheați în preajma încărcătorului de baterie auto!

 Copii nu pot estima pericolele

posibile ce pot apărea din utili

zarea aparatelor electrice.

Copiii trebuie supravegheați

pentru a nu se juca cu aparatul.

 Acest aparat poate  utilizat

de copii de peste 8 ani,

precum și de persoanele cu capacitate zică, senzorială sau mintală redusă sau lipsă de experiență și / sau cunoștințe, doar dacă sunt supravegheați sau au fost instruiți referitor la utilizarea în condiții de siguranță a aparatului și la pericolele ce pot rezulta de aici. Copiii nu trebuie să se joace cu aparatul. Curățarea și mentenanța

nu trebuie realizate de copii fără supraveghere.

 PERICOL DE

EXPLOZIE! Protejați-vă

de o reacție explozivă a gazelor! Hidrogenul sub formă de gaz poate ieși din baterie în timpul procesului de încărcare și conservare. Oxihidrogenul

este un amestec exploziv hidrogen gazos și oxigen. În cazul contactului cu foc

deschis (acără, cărbuni sau scântei) are loc o reacție explozivă a gazelor! Efectuați procesul de încărcare și conservare într-un spațiu ferit

de intemperii și bine aerisit. Asigurați-vă că nu există foc (acără, cărbuni sau scântei) în timpul procesului de încărcare sau conservare!

 PERICOL DE EXPLOZIE

ȘI INCENDIU! Asigurați-vă că materialele explozive sau inamabile, ca de ex. benzina sau soluțiile inamabile, nu se pot aprinde la utilizarea încărcătorului de baterie auto!

 GAZE EXPLOZIVE!

Evitați ăcările și scânteile!

 Asigurați o aerisire sucientă

în timpul încărcării.

 Așezați bateria pe o suprafață

bine aerisită în timpul procesului de încărcare.

În caz contrar, aparatul se poate deteriora.

din

53RO

Instrucțiuni de siguranță

 PERICOL DE

EXPLOZIE! Cablul de

conectare la polul plus nu

trebuie să aibă contact cu

conducta de alimentare cu combustibil (de ex. conducta

de benzină)!

 PERICOL DE ARSURI!

Protejați-vă ochii și pielea de arsurile cauzate de acizi

(acid sulfuric) la contactul cu bateria!

 Folosiți: ochelari, îmbrăcămin-

te și încălțăminte de protecție rezistente la acizi! În cazul în care ochii sau pielea intră

în contact cu acidul sulfuric,

clătiți zona afectată cu multă apă curată și contactați imediat un medic!

 Evitați un scurtcircuit în tim-

pul conectării la baterie a încărcătorului de baterie auto. Conectați cablul de conectare

la polul minus numai la polul minus al bateriei, respectiv la

caroserie. Conectați cablul de

conectare la polul plus numai

la polul plus al bateriei!

 Înainte de conectarea la sur-

sa de alimentare cu curent de

rețea, asigurați-vă că există un curent de rețea de 230 V~

50 Hz, un conductor neutru

legat la împământare, o siguranță de 16 A și un

întrerupător de protecție (întrerupător de protecție contra curentului eronat)!

În caz contrar, aparatul se poate deteriora.

 Nu expuneți încărcătorul de

baterie auto la foc, căldură și inuențe termice cu o temperatură de peste 50 °C pentru o perioadă îndelungată de timp! În cazul temperaturilor ridicate, puterea de ieșire a încărcătorului de baterie

auto scade automat.

 Folosiți încărcătorul de baterie

auto doar cu piesele originale

livrate!

 Nu acoperiți încărcătorul

de baterie auto cu obiecte! În caz contrar, aparatul se poate deteriora.

 Protejați suprafețele de

contact electric ale bateriei

împotriva unui scurtcircuit!

 Folosiți încărcătorul de baterie

auto doar pentru procesele de

încărcare și conservare a ba-

teriilor de plumb de 6 V/12 V

nedeteriorate (cu soluție electrolitică sau cu electrolit gel)!

În caz contrar, se pot produce daune materiale.

 Nu folosiți încărcătorul de

baterie auto pentru procesul

de încărcare și conservare

a bateriilor care nu sunt

54 RO

Instrucțiuni de siguranță/Funcționare

reîncărcabile. În caz contrar,

se pot produce daune materiale.

 Nu folosiți încărcătorul de

baterie auto pentru procesul

de încărcare și conservare

a unei baterii deteriorate sau

înghețate! În caz contrar, se

pot produce daune materiale.

 Informați-vă înainte de conec-

tarea încărcătorului de baterie auto cu privire la întreținerea bateriei conform instrucțiunilor

originale de utilizare aferente

acesteia! În caz contrar, există pericolul de rănire și/ sau pericolul ca aparatul să e deteriorat.

 Înainte de conectarea încăr-

cătorului de baterie auto la o baterie care este conectată permanent la un vehicul, informați-vă referitor la menținerea siguranței electrice și la întreținere pe baza instrucțiunilor originale de întreținere ale vehiculului! În caz contrar, apare pericolul de rănire și/sau pericolul de a surveni

daunele materiale.

 Deconectați încărcătorul

de baterie auto de la sursa de alimentare cu curent de rețea în cazul neutilizării, pentru protejarea mediului

înconjurător! Gândiți-vă că se

consumă curent și în modul standby.

 Trebuie să ți întotdeauna

atent și să aveți tot timpul grijă la ceea ce faceți. Procedați rațional și nu puneți încărcătorul de baterie auto în funcțiune dacă nu sunteți concentrat sau dacă nu vă simțiți bine.

z Funcționare

Scoateți ștecherul din priză înainte de a efectua operațiuni asupra încărcătorului

de baterie auto.

PERICOL DE ELECTROCUTARE! PERICOL DE DAUNE MATERIALE! PERICOL DE ACCIDENTARE!

z Caracteristicile produsului

Acest produs este destinat pentru încărcarea unei varietăți de baterii SLA (baterii plumb-acid etanșe) care pot  folosite pentru autoturisme, motociclete și alte vehicule. Acestea pot  de ex. baterii WET (cu elec trolit lichid), GEL (cu electrolit sub formă de gel) sau AGM (cu sticlă mată absorbantă cu electrolit). O execuție specială a aparatului (denumită și „strategia de încărcare pe trei niveluri”) permite o reîncărcare a bateriei cu până la aproape 100 % din capacitatea ei.

În plus, se poate realiza o conexiune pe

termen lung a bateriei cu un încărcător de baterie auto, pentru a o menține într-o stare optimă.

În plus, încărcătorul de baterie auto dispune de un senzor de temperatură integrat în apa rat, pentru a putea încărca complet bateria în siguranță chiar și la temperaturi scăzute

55RO

Funcționare

(de ex. iarna). Aparatul măsoară temperatura ambientală și setează automat tensiunea de încărcare optimă.

Indicație: Temperatura ambientală este măsurată la nivelul aparatului de încărcare. Pentru o funcționare optimă, asigurați-vă că bateria prezintă aceeași temperatură ca mediul înconjurător.

z Conectarea

 În cazul unei baterii montate permanent

în vehicul, deconectați înainte de procesul de încărcare și conservare cablul de conexiune al polului minus (negru) al

vehiculului de la polul minus al bateriei.

Polul minus al bateriei este de regulă

conectat cu caroseria vehiculului.

 Deconectați apoi cablul de conexiune

al polului plus (roșu) al vehiculului de la

polul plus al bateriei.

 Conectați apoi clema de conexiune cu

contact rapid a polului plus „+” – (roșu)

a încărcătorului de baterie auto la

polul plus „+” al bateriei.

 Conectați clema de conexiune a con-

tactului rapid al polului „–” (negru) polul „–” al bateriei. Conectați cablul de

rețea

al încărcătorului de baterie auto

la priză.

 Desfaceți clema de conexiune a contac-

tului rapid al polului „–” (negru)

de la

polul „–” al bateriei.

 Desfaceți clema de conexiune a contactu-

lui rapid al polului „+” (roșu)

de la polul

„+” al bateriei.

 Conectați din nou cablul de conectare al

polului plus al vehiculului la polul plus al bateriei.

 Conectați din nou cablul de conexiune al

polului minus al vehiculului la polul mi-

nus al bateriei.

z Selectarea modului de

încărcare și începerea procesului de încărcare

Pentru încărcarea diferitelor baterii puteți alege între mai multe moduri de încărcare. În comparație cu încărcătoarele de baterie auto din comerț, acest aparat are o funcție specială pentru folosirea repetată a unei baterii/unui acumulator descărcat(e). Puteți reîncărca o baterie sau un acumulator descărcat(ă) complet. Protecția împotriva conexiunii eronate și a scurtcircuitului asigură un proces de încărcare sigur. Datorită sistemului electronic încorporat, încărcătorul de baterie auto nu pornește imediat după conectarea bateriei, ci abia după ce modul de încărcare a fost selectat.

Indicație: În cazul în care clemele de conexiune sunt conectate corect, a șajul digital

indică tensiunea, iar a șajul „connected” (conectat) se aprinde. În cazul conectării inverse a polilor, ecranul indică 0.0, iar la nivelul a șajul digital

, LED-ul pentru conectarea inversă a polilor luminează roșu.

z Deconectare

 Deconectați aparatul de la sursa de

alimentare cu curent de rețea.

56 RO

În cazul în care clemele de conexiune sunt conectate la baterie, iar aparatul este conectat la sursa de alimentare cu curent

de rețea, pe a șajul digital

apare a șajul

„Conectat”. După ce modul de încărcare

a fost selectat cu tasta

încărcare)

, a șajul „Charging” (Încărca-

Charge – Start (Start

re) luminează. Dacă procesul de încărcare s-a încheiat, a șajul „Charged” (Încărcat) luminează. Dacă pe ecranul digital se a șează „0.0” înainte ca bateria să  e complet încărcată, există o eroare.

Funcționare

 În acest caz, vericați încă o dată dacă

clemele de conexiune

4, 5

sunt conec-

tate corect la baterie și dacă tipul bateriei a fost selectat corect. Dacă, în continua

re, ecranul așează constant „0.0”, este posibil ca bateria să e defectă.

Funcție de regenerare/recondiționare:

În cazul în care la nivelul bateriei conectate

se detectează o tensiune cuprinsă între 8,5 V și 10,5 V, aparatul începe automat un proces de recondiționare, pentru regenera

rea bateriei. În cazul în care, în urma acestei

recondiționări, tensiunea are valori cuprinse între 8,5 V și 10,5 V, așajul digital indică „Err”. În acest caz, bateria este defectă și trebuie înlocuită.

Indicație: Această funcție este disponibilă

numai pentru baterii de 12 V.

Tastă Digital-Display (Ecran digital) 1:

Permite comutarea așajului digital al tensiu

nii și al procesului de încărcare la așajul în procente (BATTERY %). Folosiți această tas

tă pentru a comuta între următoarele așaje:

 Battery % (Baterie %) indică procesul

de încărcare al bateriei conectate în procente.

 Voltage (Tensiune): indică tensiunea

bateriei conectate în volți.

 Alternator % Check (Vericare % alter-

nator): puterea de ieșire a alternatorului

în procente.

Tastă Battery-Type (Tip baterie) 2:

Folosiți această tastă pentru a seta tipul bateriei care trebuie încărcate. Puteți selecta

între diferite tipuri de baterii. Tipul bateriei

trebuie să e setat corect înainte de a înce

pe procesul de încărcare:

 12 V - Regular: Aceste baterii (bateriile

plumb-acid) se folosesc de regulă pentru autoturisme, camioane și motociclete. Acestea au capace de aerisire și sunt

marcate deseori ca „întreținere scăzută” sau „fără întreținere”. Acest tip de baterie

este creat pentru a transmite energie rapid (de ex. la pornirea motorului). Bateriile „normale” nu trebuie folosite

pentru „Deep Cycle”.

 12 V - Deep - Cycle: Aceste baterii sunt

marcate în mod normal ca „Deep Cycle”

sau „Marine”. Bateriile de acest tip sunt

de regulă mai mari ca alte tipuri de bate

rii. Acestea furnizează mai puțină energie pentru mai puțin timp, dar un transfer

de energie pentru mai mult timp. Aceste

baterii rezistă la un număr mare de cicluri de descărcare.

 12 V - AGM/Gel: Acest tip de baterii AGM

sunt de regulă baterii Deep-Cycle. Au cea mai mare „durată de viață”, dacă sunt încărcate înainte de a  descărcate la peste 50 %. În cazul descărcării com

plete, rezistă la aproximativ 300 cicluri de încărcare. Tipul de baterie GEL este asemănător cu tipul de baterie AGM. Tensiunea la reîncărcare este mai joasă decât cea pentru celelalte baterii plumbacid. Dacă folosiți tipul greșit de încărcă

tor de baterie auto pentru bateria cu gel,

se așteaptă o performanță mai scăzută, respectiv o reducere a duratei de viață.

 6 V - Regular: Selectați acest mod pentru

bateriile reîncărcabile din comerț de 6 V.

Indicație: În cazul în care racordați o baterie auto de 12 V la încărcătorul de baterie auto, iar încărcătorul de baterie auto identică au

tomat bateria ca având 6 V, trebuie presupus

faptul că această baterie auto de 12 V este defectă și trebuie înlocuită.

Tasta Charge-Start (Start încărcare)

Utilizați această tastă pentru a selecta între următoarele opțiuni și pentru a începe proce sul de încărcare:

 Fast Charge: încărcare rapidă  Normal Charge: proces de încărcare

normal (viteză normală)

57RO

Funcționare

AVERTIZARE

 Start: vă furnizează pentru un timp scurt

75 de amperi pentru a porni o baterie de

12 V descărcată aproape complet sau

complet, pentru a putea porni motorul

Indicație: În modul Fast-Charge (încărcare rapidă), după un proces de încărcare nali

zat cu succes (LED-ul „Încărcat” luminează verde la nivelul așajului digital

) aparatul de încărcare comută automat în modul de încărcare intermitentă, atât timp cât încăr

cătorul de baterie rămâne în continuare conectat la baterie și la sursa de alimentare cu curent de rețea.

Atenție: Modul poate  nalizat prin tragerea cablului de rețea

sau prin apăsarea repe-

tată a tastei Charge – Start (Start încărcare)

(apăsați în mod repetat, până când nu se

mai așează niciun mod).

Indicație: Dacă LED-ul „Charged” (încărcat) luminează verde la nivelul așajului digital

, bateria este încărcată sucient și nu poa-

te începe un nou proces rapid sau normal.

z Folosirea funcției de asistență

la pornire

Realizați toate conexiunile conform descrierii și în ordinea corectă. În caz contrar, sistemul electronic al vehiculului poate  deteriorat. În cazul unui mod de utilizare diferit față de indicațiile descrise, acționați pe propria răspundere și pe propriul risc.

Atenție:

Această funcție nu este recomandată pentru baterii cu capacitatea mai mică de 45 Ah. Bateriile cu capacitatea mai mică

de 45 Ah pot duce la deteriorarea bateriei.

Vehiculele pe Diesel și motoarele mari pe benzină au nevoie, în funcție de caz, de intensități ale curentului mai mari de 75 A

pentru procesul de pornire.

Indicație: Încărcătorul de baterie auto are un program de analiză care, în special în timpul funcției de asistență la pornire, protejează bateria împotriva deteriorărilor (de ex. sulfatizarea la o scădere prea puter nică a tensiunii). În cazul unei baterii foarte descărcate sau deteriorate, aparatul pentru protecția bateriei nu pornește asistența la

pornire a bateriei. În timpul acestui proces,

bateria este încărcată cu puțin curent (se aprinde „Charging” – încărcare). Ecranul așează continuu „0”. În acest caz, funcția de asistență la pornire nu este posibilă. Aceasta protejează bateria îm

potriva deteriorărilor. Bateria trebuie să se încarce abia după aceea. În acest caz se poate folosi și funcția „Fast Charge” (încărcare rapidă) sau „Normal Charge” (încărcare normală).

 Conectați clema de conexiune cu contact

rapid a polului plus „+” – (roșu)

a în-

cărcătorului de baterie auto la polul plus

„+” al bateriei.

 Conectați clema de conexiune a con-

tactului rapid al polului „–” (negru)

polul „–” al bateriei. Conectați cablul de

rețea

al încărcătorului de baterie auto

la priză.

 În cazul în care clemele de conexiune

sunt racordate corect, încărcătorul de ba terie auto selectează automat tensiunea corectă, 6 V sau 12 V. Tipul de baterie poate  vericat în fereastra cu opțiuni „Battery – Type” (Tipul bateriei) și, dacă este necesar, poate  modicată prin apăsarea tastei Tipul bateriei

 Acum, cu tasta Charge – Start (Start

încărcare)

selectați funcția „Start”.

Încărcătorul de baterie auto analizează acum nivelul de încărcare al bateriei. Ecranul indică acum „0”.

 Porniți acum vehiculul. Pe ecran apare

acum o numărătoare inversă de 5 se

cunde (din care 2 secunde funcția de analiză și 3 secunde funcția de asisten

ță la pornire cu 75 A), dacă este nece-

58 RO

Funcționare

sar un ajutor la pornire prin intermediul

încărcătorului de baterie auto (acest lucru se analizează dinainte în încărcă

torul de baterie auto). În timpul numărătorii inverse, încărcătorul de baterie auto furnizează pentru scurt timp 75 A pentru

a porni bateria în scopul pornirii moto

rului. Apoi, pentru conservarea bateriei,

urmează o pauză de 180 de secunde. Acum reîncepe ciclul (2 secunde funcția de desfășurare resp. analiză și 3 secun

de funcția de pornire cu 75 A/pauză de 180 de secunde).

 Pentru deconectarea aparatului, desfa-

ceți clemele de conexiune ( scoateți apoi cablul de rețea

Indicație: Dacă bateria este complet

) și

descărcată, cei 75 A nu sunt sucienți pentru pornirea motorului la toate vehiculele

(de ex. vehicule Diesel).

 În acest caz, selectați cu

Start (Start încărcare) Charge” (încărcare rapidă)

tasta Charge –

opțiunea „Fast

și încărcați

bateria la 60 % (pentru motoarele Diesel

bateria consumă energie la aprindere. Valoarea după procesul de aprindere trebuie să e de 60 %).

 Procesul de încărcare poate  urmărit pe

ecran, selectând prin intermediul tastei

Digital Display (Ecran digital)

opțiunea

„% baterie”.

 În cazul în care s-a atins valoarea

de 60 %, efectuați din nou funcția de asistență la pornire.

Atenție: Opriți modul prin scoaterea cablului de rețea

 Fixați clema neagră de conexiune

polul minus al bateriei. (Polul minus este

marcat prin „-” și un simbol negru.)

 Conectați cablul de rețea

al încărcăto-

rului de baterie auto la priză.

Setați funcția „Alternator” (LED-ul de lângă alternator) cu ajutorul tastei

. Pe display apare o valoare în %. Porniți motorul. Atunci când valoarea în % crește în timp ce motorul funcționează, alternatorul încarcă bateria.

În cazul în care valoarea în % scade sau

rămâne neschimbată, există o problemă la

nivelul alternatorului, conexiunii cu alternato

rul sau bateriei.

 Deconectați aparatul de la sursa de

alimentare cu curent de rețea.

 Desfaceți clema de conexiune a contac-

tului rapid al polului „–” (negru)

de la

polul „–” al bateriei.

 Desfaceți clema de conexiune a contac-

tului rapid al polului „+” (roșu) 5 de la

polul „+” al bateriei.

z Înlocuirea siguranței

Siguranța încărcătorului de baterie auto poate  deteriorată din cauza unei erori la nivelul

aparatului, ca urmare a suprasarcinii, etc.

 Înainte de a schimba siguranța,

scoateți cablul de rețea

 Desfaceți capacul siguranței

apăsând ușor pe laterală.

 Deșurubați siguranța cu o cheie xă

adecvată și xați siguranța nouă.

 Aceasta trebuie xată prin înșurubare

și trebuie remontat capacul 8.

z Alternatoare – Funcție de

testare

 Fixați clema de conexiune roșie

polul plus al bateriei. (Polul plus este

marcat de „+” și de un simbol roșu.)

Indicație: Dacă aveți nevoie de o siguranță nouă, contactați departamentul nostru de service (vedeți capitolul Indicații referitoare

la garanție și service).

59RO

Îngrijire și întreținere/Indicații cu privire la garanție și operațiunile de service

z Îngrijire și întreținere

 Scoateți întotdeauna cablul de rețea

din priză înainte de a efectua operațiuni la nivelul încărcătorului de baterie auto.

 Aparatul nu necesită efectuarea lucrări-

lor de întreținere. Opriți aparatul. Curățați suprafața din metal și plastic a aparatului cu o lavetă uscată.

 Nu folosiți sub nicio formă diluanți sau

alte substanțe agresive de curățare.

z Indicații cu privire la garanție

și operațiunile de service

Garanția Creative Marketing & Consulting GmbH

Stimată clientă, stimate client, pentru acest aparat primiți o garanție de 3 ani de la data achiziției. În cazul în care produsul de față prezintă defecțiuni, aveți drepturi legale față de vânzătorul produsului.

Aceste drepturi legale nu sunt limitate de

garanția noastră prezentată în continuare.

z Condiții de garanție

Perioada garanției începe de la data achiziției. Vă rugăm să păstrați cu grijă dovada achiziționării în original. Acesta reprezintă dovada achiziției. Dacă în decurs de 3 ani de la data achiziționării acestui produs se înregistrează un defect de material sau de fabricație, vă reparăm sau înlocuim gratuit produsul – la alegerea noastră. Această garanție presupune ca, în această perioadă de 3 ani, să ne predați aparatul defect și dovada achiziționării (bonul de casă) și să descrieți pe scurt, în scris, defectul, indicând momentul apariției acestuia. Dacă defectul este acoperit de garanția noastră, veți primi produsul reparat sau unul nou. Nu se oferă un nou termen de garanție din momentul reparării sau înlocuirii produsului.

z Perioada de garanție și

reclamații referitoare la

calitate

Perioada de garanție nu este prelungită de asigurare. Acest lucru este valabil și

pentru componentele reparate sau înlocuite.

Eventualele defecțiuni și defecte existente în momentul cumpărării trebuie anunțate imediat după despachetare. După expirarea perioadei de garanție, reparațiile necesare sunt realizate contra-cost.

z Domeniul de aplicare al

garanției

Aparatul a fost fabricat cu atenție, în conformitate cu directive de calitate stricte și a fost vericat temeinic înainte de livrare. Garanția se aplică pentru defecte de material și de fabricație. Această garanție nu acope ră piesele componente ale produsului care prezintă urme normale de uzură și care sunt considerate piese de uzură, sau deterioră

rile la nivelul pieselor casante, de exemplu

întrerupătoare, acumulatoare sau piese fabricate din sticlă. Garanția se anulează dacă produsul a fost deteriorat sau dacă a fost utilizat sau întreținut în mod necores punzător. Pentru o utilizare corespunzătoare

a produsului, trebuie respectate întocmai

indicațiile incluse în instrucțiunile originale de

utilizare. Trebuie evitate în mod obligatoriu

scopurile de utilizare și acțiunile interzise sau împotriva cărora sunt specicate avertizări în instrucțiunile originale de utilizare.

Produsul este destinat numai pentru uz

privat și nu pentru uz comercial. În caz de utilizare necorespunzătoare, supunere la șocuri și alte intervenții care se efectuează

de un punct de service neautorizat de noi,

garanția devine nulă.

60 RO

.../Indicații referitoare la mediul ambiant și specicații cu privire la reciclare

z Procedura în caz de garanție

Pentru a asigura o prelucrare rapidă a problemei dumneavoastră, respectați următoarele instrucțiuni. Pentru orice solicitare, vă rugăm să aveți la îndemână dovada achiziționării și numărul articolului (de exemplu IAN) ca dovadă de achiziție. Puteți găsi numărul de articol pe plăcuța de identicare, ștanțat, pe pagina de titlu a instrucțiunilor de utilizare (în partea din stânga jos) sau pe eticheta din partea de jos sau din spate. În cazul în care există deran jamente în funcționare sau alte deciențe, vă rugăm să contactați mai întâi telefonic sau prin e-mail departamentul de service

indicat în continuare.

Un produs înregistrat ca ind defect, împre ună cu dovada achiziției (bonul de casă) și indicarea defectului, precum și a momentului apariției acestuia, poate  trimis gratuit la adresa de service care v-a fost comunicată.

Indicație:

Pe www.lidl-service.com puteți descărca aceste manuale, clipuri video cu produse și software și

multe altele.

Cu acest cod QR puteți accesa direct pagina de service Lidl (www.lidl-service.com) și puteți deschide manualul dumneavoastră de utilizare prin introducerea numărului de articol (IAN) 322265_1901.

Acestea sunt datele noastre de contact:

Denumire: Technick Power KP

Adresă de internet: www.cmc-creative.de E-mail: tech.power@t-online.de

Telefon: 0040 354738458 Sediu: Germania

IAN 322265_1901

Vă rugăm să țineți cont de faptul că următoarea adresă nu este adresa departamentului de service. Contactați mai întâi punctul de

service indicat mai sus.

Adresa:

C. M. C. GmbH

Katharina - Loth - Str. 15 DE - 66386 St. Ingbert

GERMANIA

Comandarea pieselor de schimb:

www.ersatzteile.cmc-creative.de

z Indicații referitoare la mediul

ambiant și specicații cu

privire la reciclare

Nu aruncați sculele electrice la gunoiul menajer!

Aparatul, accesoriile și ambalajul ar trebui supuse revaloricării ecologice.

Nu aruncați încărcătorul de baterie auto la gunoiul menajer, în foc sau în apă. Dacă este posibil, reciclați aparatele nefuncționale. Solicitați ajutorul furnizorului dumneavoastră local.

În calitate de utilizator nal, aveți

obligația legală (directiva privind

bateriile) de a returna toate bateriile uzate. Bateriile cu conținut dăunător sunt

marcate cu simboluri suplimentare, care

61RO

.../Declarația de conformitate UE

indică interdicția eliminării la gunoiul

menajer. Simbolurile chimice ale metalelor

grele sunt următoarele: Cd = cadmiu,

Hg = mercur, Pb = plumb.

Predați bateriile uzate la o unitate de reci clare din localitatea dumneavoastră sau returnați-le comerciantului. Vă îndepliniți astfel obligațiile legale și aduceți o contribuție im portantă la protejarea mediului înconjurător.

z Declarația de conformitate UE

Noi,

C. M. C. GmbH

Responsabil documentaţie: Alexander Hoffmann

Katharina-Loth-Str. 15

66386 St. Ingbert Germania

declară pe propria răspundere că produsul

Încărcător de baterie auto cu funcție de asistență la pornire

mentele electrice și electronice. În vederea evaluării conformității s-a apelat la următoarele norme armonizate:

EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A11:2014 EN 62233:2008 EN 50498:2010 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013

St. Ingbert, 06.05.2019

Alexander Hoffmann

- Asigurarea calității -

An de producție: 2019 / 40

IAN: 322265_1901 Model: ULG 17 A1

Număr model: 2201

îndeplinește principalele cerințe de protecție

stabilite în directivele europene

Directiva privind joasa tensiune

2014 / 35 / UE

Compatibilitate electromagnetică

2014 / 30 / UE

Directiva RoHS

2011 / 65 / UE + 2015 / 863 / UE

Obiectul declarației descris mai sus sati

sface prevederile Directivei 2011 / 65 / UE

a Parlamentului European și a Consiliului din 08 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipa

62 RO

Съдържание

Таблица на използваните пиктограми ...................................................... Страница 64

Увод ................................................................................................................................ Страница 64

Употреба по предназначение ................................................................................ Страница 64

Описание на частите ............................................................................................... Страница 65

Технически данни ..................................................................................................... Страница 65

Обем на доставката ................................................................................................. Страница 65

Указания за безопасност ................................................................................... Страница 66

Обслужване ............................................................................................................... Страница 70

Свойства на изделието ........................................................................................... Страница 70

Свързване .................................................................................................................. Страница 70

Изключване ................................................................................................................ Страница 71

Избор на режим на зареждане и стартиране на процес на зареждане .... Страница 71

Използване на функцията „Помощ при стартиране“ ...................................... Страница 73

Функция „Тест“ на генератора ............................................................................... Страница 74

Смяна на предпазител ............................................................................................ Страница 74

Техническо обслужване и поддръжка....................................................... Страница 75

Указания за гаранцията и сервизното обслужване ........................... Страница 75

Гаранционни условия .............................................................................................. Страница 75

Гаранционен срок и законови претенции при дефекти ................................. Страница 75

Обхват на гаранцията ............................................................................................. Страница 75

Процедура при гаранционен случай ................................................................... Страница 76

Ремонтен сервиз / извънгаран ционно обслужване ......................................... Страница 76

Сервизно обслужване ......................................................................................... Страница 77

България ..................................................................................................................... Страница 77

Указания за опазване на околната среда и информация

за изхвърляне .......................................................................................................... Страница 78

63BG

Таблица на използваните пиктограми/Увод

Таблица на използваните пиктограми

Преди употреба прочетете внимателно цялото ръководство за експлоатация на този продукт.

~50 Hz

Променлив ток с честота от 50 Hz

УКАЗАНИЕ: Този символ дава допълнителна информация и обяснения относно продукта и използването му.

Внимание! Опасност от токов удар!

Изхвърляйте батериите в предвидените места за събирането им.

Подходящо за оловнокиселинен акумулатор:

8 Ah – 250 Ah

Да се употребява само в затворени помещения с вентилация!

Опаковъчен материал – велпапе

Подходящо за мотоциклети

Подходящо за зареждане на акумулатори от 12 V

Внимание! Възможни опасности!

Внимание! Опасност от експлозия!

Клас на защита IP20: Защита чрез корпуса на устройството срещу докосване с пръсти на части под напрежение или на движещи се вътрешни части.

Не изхвърляйте електрическите устройства заедно с битовите отпадъци!

Изхвърляйте опаковката и устройството, без да замърсявате околната среда!

Подходящо за леки автомобили

Подходящо за зареждане на акумулатори от 6 V

Произведено от рециклирани материали

Зарядно стартерно устройство за автомобил ULG 17 A1

z Увод

Поздравления! Вие избрахте висококачествен

продукт на нашата фирма. Запознайте се с продукта преди първото му пускане в експлоатация. За тази цел прочетете внимателно това оригинално

64 BG

ръководство за експлоатация и указанията за безопасност. Пускането в експлоатация на този продукт трябва да се извършва само от обучени лица.

z Употреба по предназначение

Ultimate Speed ULG 17 A1 е зарядно устройство за автомобилни акумулатори с импулсно зареждане (Chip Software), подходящо за зареждане и изравнително

Увод

зареждане на следните оловни акумулатори от 6 V или 12 V с електролитен разтвор, AGM акумулатори, оловнокиселинни акумулатори, Deep Cycle (морски акумулатори) или гел акумулатори:

 За автомобилни и мотоциклетни

акумулатори от 12 V/6 V и капацитет от 8 – 250 Ah

Освен това можете да регенерирате разредени акумулатори (в зависимост от типа). Зарядното устройство за автомо

билни акумулатори разполага със защитна схема срещу искрене и прегряване. Съхранявайте грижливо това ръководство. При предаване на продукта на трети лица им връчвайте и всички документи. Всяка употреба, различаваща се от употребата по предназначение, е забранена и потен

циално опасна. Щети поради неспазване на ръководството или неправилна употреба не се покриват от гаранцията и не попадат в обхвата на отговорност на производителя. Устройството не е пред

назначено за употреба с комерсиална цел. При употреба с комерсиална цел гаранци

ята губи валидността си.

Указание: Със зарядното устройство за автомобилни акумулатори не могат да бъдат зареждани електроавтомобили с вградени акумулатори.

Указание: Не е възможен външен старт с акумулатори от 6 V.

z Технически данни

Входящо напрежение: 230 V~ 50 Hz Обратен ток*: < 5 mA (не е AC вход) Номинално изходно напрежение: 6 V/12 V Зареждащ ток: 2 A, 6 A,

17 A ± 10%

Тип на акумулатора: с мощност от

12 V/6 V и капацитет от 8 – 250 Ah

Клас на защита на корпуса: IP 20

* = Обратният ток обозначава тока, който

зарядното устройство консумира от акумулатора, когато не е включено към електрическата мрежа.

В хода на по-нататъшни разработки могат да бъдат предприемани технически и визуални промени без предизвестие. Затова всички размери, указания и данни от настоящото ръководство за експлоата ция са без гаранция. По тези причини не може да са предявяват съдебни искове въз основа на ръководството за експлоа тация.

Указание: Максималният заряден ток зависи най-вече от вътрешното съпроти вление на свързания акумулатор, което се определя от фактори като възраст, капацитет и тип на свързания акумулатор.

z Описание на частите

Бутон Digital – Display

Бутон Battery – Type

Бутон Charge – Start

Свързваща клема полюс „-“ (черна)

Свързваща клема полюс „+“ (червена)

Цифров дисплей

Захранващ кабел

Предпазител с капак

z Обем на доставката

Веднага след разопаковането проверете доставката за липси и повреди по устройството и всички негови части. Не пускайте в действие повредено устройство или повредени части.

65BG

Увод/Указания за безопасност

1 зарядно устройство за автомобилни

акумулатори Ultimate Speed ULG 17 A1

2 свързващи клеми за бърз контакт

(1 червена, 1 черна)

1 оригинално ръководство за

експлоатация

z Указания за безопасност

НЕ ДОПУСКАЙТЕ УРЕДЪТ ДА ПОПАДА В РЪЦЕТЕ НА ДЕЦА!

 ОПАСНОСТ! Избягвайте

рисковете за живота и здравето поради неправилна употреба!

 ВНИМАНИЕ! Не използ-

вайте устройството с повреден кабел, захранващ кабел или щепсел. Повреденият електрически кабел е опасен за живота поради риск от токов удар.

 При повреда мрежовият

кабел трябва да бъде поправян само от оторизиран и обучен персонал! При необходимост от ремонт трябва да се свържете със сервиза във Вашата страна!

 ОПАСНОСТ ОТ ТОКОВ

УДАР! При неподвижно

монтиран акумулатор в автомобил трябва да се уверите, че автомобилът не работи! Изключете

подаването на контакт и паркирайте превозното средство със задействане на ръчна спирачка (за лек автомобил) или завързване на въже (за лодка с електродвигател)!

 ОПАСНОСТ ОТ ТОКОВ

УДАР! Изключете

зарядното устройство за автомобилни акумулатори от мрежата, преди да откачите свързващите клеми.

 Първо съединете клемата,

която не е свързана към каросерията.

 Съединете другата клема,

откачена от акумулатора и бензинопровода, към каросерията.

 Едва след това свържете

зарядното устройство към електрическата мрежа.

 След зареждането изклю-

чете зарядното устройство за автомобилни акумулатори от електрическата мрежа.

 Едва след това откачете

свързващата клема от каросерията. Накрая откачете свързващата клема от акумулатора.

 ОПАСНОСТ ОТ ТОКОВ

УДАР! Свързващите

кабели за полюсите („-“ и „+“) трябва да се хващат само за

66 BG

Указания за безопасност

изолираната им част!

 ОПАСНОСТ ОТ ТОКОВ

УДАР! Свържете

акумулатора и контакта на електрическата мрежа така, че да няма опасност от проникване на влага!

 ОПАСНОСТ ОТ ТОКОВ

УДАР! Изпълнявайте

монтажа, техническата поддръжка и обслужването на зарядното устройство само при изключен електрически ток!

 ОПАСНОСТ ОТ ТОКОВ

УДАР! След зарежда-

нето и изравнителното зареждане на постоянно свързан акумулатор в автомобил първо откачете свързващия кабел на отрицателния полюс (черен) на зарядното устройство от отрицателния полюс на акумулатора.

 Не оставяйте зарядното

устройство на деца!

 Децата не могат да оценят

възможните опасности при работа с електрически уреди. Децата трябва да бъдат наблюдавани, за да се гарантира, че не използват устройството за игра.

 Това устройство може да

се използва от деца на 8

и повече години, както и от лица с ограничени физически, сензорни и умствени способности или без опит и знания, ако са под надзор или са инструктирани за безопасната употреба на устройството и разбират произтичащите от употребата му опасности. Не позволявайте на деца да играят с устройството. Почистването и техническото обслужване не бива да се извършват от деца без надзор.

 ОПАСНОСТ ОТ

ЕКСПЛОЗИЯ! Пазете

се от силно експлозивна реакция на гърмящ газ! При зареждане и изравнително зареждане може да се получи изтичане на водород в газообразно състояние от акумулатора. Гърмящият газ е експлозивна смес

на водород и кислород. При контакт с открит огън (пламък, жарава или искри) се предизвиква така наречената реакция на гърмящ газ! Зареждането и изравнителното зареждане трябва да стават в защитено от атмосферните влияния помещение с добра вентилация.

67BG

Указания за безопасност

Уверете се, че при зареждането и изравнителното зареждане няма открити източници на светлина (пламък, жарава или искри)!

 ОПАСНОСТ ОТ ЕКСПЛО-

ЗИЯ И ПОЖАР! Уверете се, че експлозивните или горими вещества, напр. бензин или разтворители, не могат да се възпламенят при употребата на зарядното устройство за автомобилни акумулатори!

 ЕКСПЛОЗИВНИ ГАЗОВЕ!

Избягвайте пламъци и искри!

 По време на зареждането

се погрижете да има достатъчна вентилация.

 По време на зареждането

поставете акумулатора върху добре проветрива повърхност. В противен случай устройството може да се повреди.

 ОПАСНОСТ ОТ ЕКС-

ПЛОЗИЯ! Уверете се,

че свързващият кабел за положителния полюс няма контакт с горивопровод (напр. за бензин)!

 ОПАСНОСТ ОТ

ХИМИЧЕСКО ИЗГАРЯНЕ!

Защитете очите и кожата си от химическо изгаряне

с киселина (сярна киселина) при контакта с акумулатора!

 Използвайте: устойчиви на

киселина предпазни очила, облекло и ръкавици! Ако очите или кожата влязат в контакт със сярна киселина, промийте засегнатите места обилно с течаща, прясна вода и потърсете незабавно лекарска помощ!

 Избягвайте електрически

къси съединения при свързването на зарядното устройство към акумулатора. Свързвайте кабела за отрицателния полюс само към отрицателния полюс на акумулатора, респективно към каросерията. Свързвайте кабела за положителния полюс само към положителния полюс на акумулатора!

 Преди свързването към

електрическата мрежа трябва да се уверите, че електрическото захранване е 230 V~ 50 Hz и разполага със заземен нулев проводник, 16 A предпазител и FI прекъсвач (диференциално защитно устройство)! В противен случай устройството може да се повреди.

68 BG

Указания за безопасност

 Не поставяйте зарядното

устройство за автомобилни акумулатори близо до огън, източници на топлина и продължително температурно въздействие от над 50 °C! При високи температури изходната мощност на зарядното устройство за автомобилни акумулатори спада автоматично.

 Използвайте зарядното

устройство за автомобилни акумулатори само с доставените оригинални части!

 Не покривайте с предмети

зарядното устройство за автомобилни акумулатори! В противен случай устройството може да се повреди.

 Защитете повърхностите

на електрически контакт на акумулатора от късо съединение!

 Използвайте зарядното

устройство само за зареждане и изравнително зареждане на изправни оловни акумулатори от 6 V/12 V (с електролитен разтвор или гел)! В противен случай са възможни материални щети.

 Не използвайте зарядното

устройство за зареждане и изравнително зареждане на невъзобновяеми

автомобилни акумулатори. В противен случай са възможни материални щети.

 Не използвайте зарядното

устройство за зареждане и изравнително зареждане на повредени или замръзнали акумулатори! В противен случай са възможни материални щети.

 Преди свързването на

зарядното устройство за автомобилни акумулатори трябва да се информирате за техническата поддръжка на акумулатора от неговото оригинално ръководство за експлоатация! В противен случай съществува опасност от нараняване и/или възникване на повреда на устройството.

 Преди свързването на

зарядното устройство към постоянно свързан акумулатор в автомобил трябва да се информирате за спазването на електрическата безопасност и техническата поддръжка от оригиналното ръководство за експлоатация на автомобила! В противен случай съществува опасност от нараняване и/или възникване на материални щети.

69BG

Указания за безопасност/Обслужване

 Когато не го използвате,

изключете зарядното устройство за автомобилни акумулатори от електри ческото захранване, за да дадете своя принос в опазването на околната среда! Обърнете внимание, че режимът на готовност (Standby) също консумира ток.

 Винаги влагайте внимание

в това, което правите. Задължително подхождайте с разум и не пускайте в действие зарядното устройство за автомобилни акумулатори, ако сте разсеяни или не се чувствате добре.

z Обслужване

акумулатори (с течен електролит), гел акумулатори (с гелообразен електролит) или AGM акумулатори (с абсорбиращи електролит подложки). Специалната концепция на устройството (наречена „тристепенна стратегия на зареждане“) позволява зареждане на акумулатора до почти 100% от неговия капацитет. Освен това е възможно продължително свързване на акумулатора към зарядното устройство с цел постоянното поддържане по възможност в оптимално състояние.

Наред с това зарядното устройство разполага с вграден в него температурен датчик, за да е сигурно зареждането на акумулатора дори и в студено време (напр. през зимата). Устройството измерва температурата на околната среда и автоматично настройва оптимал ното зарядно напрежение.

Указание: Температурата на околната среда се измерва в устройството. Затова за оптималното му функциониране се уверете, че температурата на акумулатора е същата като на околната среда.

Задължително изключете електрическия щепсел от контакта, преди да извършвате някакви дейности по зарядното устройство за автомобилни акумулатори.

ОПАСНОСТ ОТ ТОКОВ УДАР! ОПАСНОСТ ОТ МАТЕРИАЛНИ ЩЕТИ! ОПАСНОСТ ОТ НАРАНЯВАНЕ!

z Свойства на изделието

Това устройство е предназначено за зареждане на различни SLA акумулатори (капсуловани оловно-киселинни акумула тори), използвани основно в леки автомобили, мотоциклети и някои други превозни средства. Това могат да бъдат мокри

70 BG

z Свързване

 Преди зареждането и изравнителното

зареждане на постоянно свързан акумулатор за автомобил първо откачете свързващия кабел на отрицателния полюс (черен) на зареждащото устройство от отрицателния полюс на акумулатора. По принцип отрицателният полюс на акумулатора е вързан с каросерията на превозното средство.

 След това откачете свързващия кабел

на положителния полюс (червен) на превозното средство от положителния полюс на акумулатора.

 Едва след това свържете клемата за

бърз контакт на полюс „+“ (червена)

Обслужване

на зарядното устройство към полюс „+“ на акумулатора.

 Свържете клемата за бърз контакт на

полюс „-“ (черна)

към полюс „-“ на

акумулатора. Свържете захранващия

кабел

на зарядното устройство към

контакта.

Указание: Ако клемите са свързани правилно, цифровата индикация

показва напрежението и индикацията „connected“ свети. При размяна на полюсите на дисплея се показва 0.0 и на цифровата индикация

в червено свети LED

за разменени полюси.

z Изключване

 Изключете устройството от електриче-

ската мрежа.

 Откачете клемата за бърз контакт

на полюс „-“ (черна)

от полюс „-“

на акумулатора.

 Откачете клемата за бърз контакт на

полюс „+“ (червена)

от полюс „+“

на акумулатора.

 Свързвайте кабела за положителния

полюс на превозното средство само към положителния полюс на акумулатора.

 Свързвайте кабела за отрицателния

полюс на превозното средство само към отрицателния полюс на акумулатора.

z Избор на режим на

зареждане и стартиране на процес на зареждане

За зареждане на различните акумулатори можете да избирате различни режими. В сравнение с обичайните зарядни устройства за автомобилни акумулатори това устройство има специална функция за възстановяване на разреден акуму-

латор/акумулаторна батерия. Можете да заредите отново напълно разреден акумулатор/акумулаторна батерия. Защитата срещу неправилно свързване и късо съединение гарантира безопасния процес на зареждане. Заради вградената електроника зарядното устройство не задейства веднага след свързване на акумулатора, а чак след като бъде избран режим на зареждане.

Ако клемите са свързани с акумулатора и устройството е включено към електрическата мрежа, на цифровия дисплей светва

индикацията „Connected“. След като режимът на зареждане бъде избран с

бутон Charge – Start 3, светва индикацията „Charging“ („Зареждане“). Когато процесът на зареждане завърши, светва индикацията „Charged“ („Заредено“). Когато цифровият дисплей покаже „0.0“ преди акумулаторът да е бил напълно зареден, е възникнала грешка.

 В този случай проверете още веднъж

дали клемите

4, 5

са свързани правилно с акумулатора и дали е избран правилният тип акумулатор. Ако дисплеят продължава да показва постоянно „0.0“, в акумулатора вероятно има неизправност.

Функция за възстановяване/ рекондициониране: Ако при свързан

акумулатор бъде регистрирано напрежение между 8,5 V и 10,5 V, устройството автоматично стартира рекондициониране, за да възстанови акумулатора. Ако след рекондиционирането бъде измерено напрежение между 8,5 V и 10,5 V, цифровият дисплей показва „Err“. В този случай акумулаторът е повреден и трябва да се смени.

Указание: Тази функция е на разположение само за акумулатори от 12 V.

71BG

Обслужване

Бутон Digital – Display 1: Позволява смяната на цифровата индикация на напрежението и на прогреса на зареж

дане в проценти (BATTERY %). Използ- вайте този бутон, за да превключите между следните индикации:

 Battery % (Акумулатор %): показва

процеса на зареждане на свързания акумулатор в проценти.

 Voltage (Напрежение): показва напре-

жението на свързания акумулатор.

 Alternator % Check (Генератор %

тест): Изходна мощност на генератора в проценти.

Бутон Battery – Type 2: Използвайте този бутон, за да настроите типа на зареждания акумулатор. За целта можете да избирате между различни типове акумулатори. Типът на акумулатора задължително трябва да бъде правилно избран, преди да започне процесът на зареждане:

 12 V Regular: Тези акумулатори

(оловно-киселинни акумулатори) по принцип се използват в леки автомо

били, камиони и мотоциклети. Те имат капачки за обезвъздушаване и често се обозначават като „изискващи малко поддръжка“ или „без поддръжка“. Този тип акумулатори са предназначени да предават бързо енергия (напр. за стартиране на двигателя). „Regular“ („Обикновените“) акумулатори не бива да бъдат използвани за „Deep Cycle“ приложения.

 12 V Deep – Cycle: Тези акумулатори

обикновено се обозначават и като „Deep Cycle“ или „Marine“ („морски“). Акумулаторите от този тип по правило са по-големи от другите типове. Те подават по-малко енергия, но за сметка на това за по-дълго време. Тези акумулатори издържат на голям брой цикли на разреждане.

 12 V – AGM/Gel: Акумулаторите от

тип AGM по принцип са Deep Cycle акумулатори. Те имат най-добрия „експлоатационен живот“, когато бъдат заредени отново, преди да се разре

дят повече от 50%. При пълно разреждане те издържат около 300 цикъла на зареждане. Типът GEL е подобен на типа AGM. Напрежението при ново зареждане е по-ниско отколкото при другите оловно-киселинни акуму

латори. Когато използвате грешно зарядно устройство за гел акумулатор, трябва да очаквате намалена мощ

ност, респективно съкращаване на експлоатационния живот.

 6 V Regular: Изберете този режим за

обикновените акумулатори от 6 V.

Указание: Когато свържете автомобилен акумулатор от 12 V към зарядното устрой ство и то автоматично го разпознае като акумулатор от 6 V, следва да се приеме, че този акумулатор от 12 V е повреден и трябва да бъде подменен.

Бутон Charge – Start

този бутон, за да изберете между след

: Използвайте

ните опции и да стартирате процеса на зареждане:

 Fast Charge: бързо зареждане  Normal Charge: нормален процес на

зареждане (нормална бързина)

 Start: Подава за кратко 75 ампера,

за да се шунтира слабо зареден или изтощен акумулатор от 12 V за стартиране на двигателя

Указание: В режим Fast Charge и след успешен процес на зареждане („Charged“ LED светва в зелено на цифровия дисплей

) зарядното устройство автоматично включва изравнително зареждане, ако зарядното устройство остане свързано към акумулатора и към електрическата мрежа.

72 BG

Обслужване

ПРЕДУПРЕЖДЕНИЕ

Внимание: Режим може да бъде прекъснат само чрез издърпване на захранващия кабел натискане на бутон Charge – Start

или чрез повторно

(повторно натискане, докато спре показването на режим).

Указание: Когато на цифровия дисплей

„Charged“ LED светне в зелено, акумулаторът е зареден в достатъчна степен и не е възможно повторно старти

ране на процес на бързо или нормално зареждане.

z Използване на функцията

„Помощ при стартиране“

Изпълнете задължително всички връзки, както са описани, и в правилната последователност. В противен случай е възможно електрониката на автомобила да бъде повредена. Действията, които са в противоречие с описаното, са на Ваш собствен риск и отговорност.

Внимание:

Тази функция не е подходяща за акумулатори, по-слаби от 45 Ah. При акумулатори, по-слаби от 45 Ah, тази функция би могла да доведе до повреда на акумулатора. За стартиране на дизелови автомобили и на бензинови двигатели с голям обем отчасти са необ ходими сили на тока, по-големи от 75 A.

Указание: Зарядното устройство раз полага с програма за анализ, която предпазва акумулатора от повреди при използване на функцията „Помощ при стартиране“ (напр. сулфатизиране, твърде бързо падане на напрежението). При много бързо разреждащи се или силно износени акумулатори устройството не включва помощта при стартиране, за да предпази акумулатора. По време на този процес акумулаторът се зарежда

със слаб ток (свети „Charging“). Тогава дисплеят остава на „0“. В този случай функцията „Помощ при стартиране“ не работи. Това предпазва акумулатора от повреди. Първо акумулаторът трябва да бъде зареден. За целта могат да бъдат използвани функциите „Fast Charge“ или „Normal Charge“.

 Едва след това свържете клемата за

бърз контакт на полюс „+“ (червена) на зарядното устройство към полюс „+“ на акумулатора.

 Свържете клемата за бърз контакт на

полюс „-“ (черна)

към полюс „-“ на

акумулатора. Свържете захранващия

кабел

на зарядното устройство към

контакта.

 Ако клемите са правилно свързани,

зарядното устройство автоматично избира напрежение от 6 V или 12 V. Типът акумулатор може да бъде кон

тролиран в полето „Battery – Type“. При необходимост може да бъде променен с натискане на бутон Battery – Type

 Сега изберете с бутон Charge – Start

функцията „Start“. Зарядното

устройство за автомобилни акумула

тори анализира заряда на акумулатора. Сега дисплеят показва „0“.

 Задействайте запалването на

автомобила. На дисплея започва обратно броене от 5 секунди (от които 2 секунди предварително време, респективно анализ, и 3 секунди функция „Помощ при стартиране“ със 75 A), когато е необходима помощ при стартиране чрез зарядното устройство (това се анализира предварително от зарядното устройство). По време на това обратно броене зарядното устройство за кратко подава 75 A, за да се шунтира акумулаторът за стартиране на двигателя. След това, за да бъде щаден акумулаторът, следва пауза от 180 секунди. Цикълът започва отново (2 секунди

73BG

Обслужване

предварително време, респективно анализ, и 3 секунди функция „Помощ при стартиране“ със 75 A/пауза от 180 секунди).

 За отделяне на устройството първо

откачете свързващите клеми

(

захранващия кабел

), след което изключете

Указание: Ако акумулаторът е напълно разреден, 75 A няма да бъдат достатъчни за стартиране на двигателя на някои автомобили (напр. дизелови автомобили).

 В такъв случай изберете с бутон

Charge – Start 3 опцията „Fast Charge“ („Бързо зареждане“)

и заредете акумулатора до 60% (При дизелови двигатели подгряването използва енергия от акумулатора. След погряването той трябва да е зареден на 60%.).

 Прогресът на зареждането може да

бъде следен на цифровия дисплей, като изберете с бутон Digital Display

опцията „Battery %“.

 При достигане на 60% използвайте

отново функцията „Помощ при стартиране“.

Внимание: Спрете режима чрез изключ

ване на захранващия кабел 7.

z Функция „Тест“ на

генератора

 Закрепете червената клема

положителния полюс на Вашия аку мулатор. (Положителният полюс е обозначен с „+“ и червена маркировка.)

 Закрепете черната клема

цателния полюс на Вашия акумулатор. (Отрицателният полюс е обозначен с „-“ и черна маркировка.)

 Свържете захранващия кабел

зарядното устройството към контакта.

към

към отри-

на

Настройте функцията „Генератор“ (LED до генератора) с бутон

. На дисплея се показва стойност в %. Стартирайте двигателя. Ако при работещ двигател стойността в % нараства, генераторът зарежда акумулатора. Ако стойността в % намалява или остава същата в генератора, връзката към него или в акумулатора има проблем.

 Изключете устройството от електриче-

ската мрежа.

 Откачете клемата за бърз контакт

на полюс „-“ (черна)

от полюс „-“

на акумулатора.

 Откачете клемата за бърз контакт

на полюс „+“ (червена) 5 от полюс „+“ на акумулатора.

z Смяна на предпазител

Предпазителят на зарядното устройство за автомобилни акумулатори може да бъде повреден, напр. от неизправност в устройството, претоварване и др.

 Преди да смените предпазителя,

изключете първо захранващия

кабел

 Откачете капака на предпазителя

като го натиснете леко отстрани.

 Отвийте предпазителя с подходящ

гаечен ключ и поставете нов предпа зител.

 След това го затегнете и поставете

отново капака

Указание: В случай че имате нужда от нов предпазител, свържете се с наш сервиз (вж. глава „Указания за гаранцията и сервизните случаи“).

74 BG

Техническо обслужване и поддръжка/Указания за гаранцията и сервизното обслужване

z Техническо обслужване

и поддръжка

 Задължително изключете електри-

ческия кабел 7 от контакта, преди да извършвате някакви дейности по зарядното устройство за автомобилни акумулатори.

 Устройството не се нуждае от

техническа поддръжка. Изключете устройството. Почистете металните и пластмасовите повърхности на устройството със суха кърпа.

 В никакъв случай не използвайте

разтворители или други агресивни почистващи средства.

z Указания за гаранцията

и сервизното обслужване

Гаранция на Creative Marketing & Consulting GmbH

Уважаеми клиенти, за този уред получавате 3 години гаранция от датата на покупката. В случай на несъответствие на продукта с договора за продажба Вие имате законно право да предявите рекламация пред продавача на продукта при условията и в сроковете, определени в чл.112-115* от Закона за защита на потребителите. Вашите права, произтичащи от посочените разпоредби, не се ограничават от нашата подолу представена търговска гаранция и независимо от нея продавачът на продукта отговаря за липсата на съответствие на потребителската стока с договора за продажба съгласно Закона за защита на потребителите.

z Гаранционни условия

Гаранционният срок започва да тече от датата на покупката. Пазете добре

оригиналната касова бележка. Този документ е необходим като доказателство за покупката. Ако в рамките на три години от датата на закупуване на този продукт се появи дефект на материала или произ водствен дефект, продуктът ще бъде безплатно ремонтиран или заменен – по наш избор. Гаранцията предполага в рамките на тригодишния гаранционен срок да се представят дефектният уред и касовата бележка (касовият бон) и писмено да се обясни в какво се състои дефектът и кога е възникнал. Ако дефектът е покрит от на шата гаранция, Вие ще получите обратно ремонтирания или нов продукт. С ремонта или смяната на продукта не започва да тече нов гаранционен срок.

z Гаранционен срок и законови

претенции при дефекти

Гаранционната услуга не удължава гаранционния срок. Това важи също и за сменените и ремонтирани части. За евентуално наличните повреди и дефекти още при покупката трябва да се съобщи веднага след разопаковането. Евентуалните ремонти след изтичане на гаранционния срок са срещу заплащане.

z Обхват на гаранцията

Уредът е произведен грижливо според строгите изисквания за качество и добросъвестно изпитан преди доставка. Гаранцията важи за дефекти на материала или производствени дефекти. Гаранцията не обхваща частите на продукта, които подлежат на нормално износване, поради което могат да бъдат разглеждани като бързо износващи се части (например филтри или приставки) или повредите на чупливи части (например прекъсва чи, батерии или такива произведени от стъкло). Гаранцията отпада, ако уредът

75BG

Указания за гаранцията и сервизното обслужване

е повреден поради неправилно използване или в резултат на неосъществяване на техническа поддръжка. За правилната употреба на продукта трябва точно да се спазват всички указания в упътването за обслужване. Предназначение и действия, които не се препоръчват от упътването за експлоатация или за които то предупреж дава, трябва задължително да се избягват. Продуктът е предназначен само за частна, а не за стопанска употреба.

При злоупотреба и неправилно третира не, употреба на сила и при интервенции, които не са извършени от клона на нашия оторизиран сервиз, гаранцията отпада.

z Процедура при гаранционен

случай

За да се гарантира бърза обработка на Вашия случай, следвайте следните указания:

 За всички запитвания подгответе

касовата бележка и идентификационния номер (IAN 322265_1901) като доказателство за покупката.

 Вземете артикулния номер от

фабричната табелка.

 При възникване на функционални или

други дефекти първо се свържете по телефона или чрез имейл с долупосо чения сервизен отдел. След това ще получите допълнителна информация за уреждането на Вашата рекламация.

 След съгласуване с нашия сервиз мо-

жете да изпратите дефектния продукт на посочения Ви адрес на сервиза безплатно за Вас, като приложите касовата бележка (касовия бон) и посочите в какво се състои дефектът и кога е възникнал. За да се избегнат проблеми с приемането и допълнител ни разходи, задължително използвайте само адреса, който Ви е посочен. Осигурете изпращането да не е като

експресен товар или като друг специален товар. Изпратете уреда заедно с всички принадлежности, доставени при покупката, и осигурете достатъчно сигурна транспортна опаковка.

z Ремонтен сервиз / извънгаран-

ционно обслужване

Ремонти извън гаранцията можете да възложи срещу заплащане. Ви направи предварителна калкулация. Можем да обработваме само уреди, които са достатъчно опаковани и изпратени с платени транспортни разходи.

Внимание: Изпратете Вашия уред на кло на на нашия сервиз почистен и с указание за дефекта.

Уредите, изпратени с неплатени транспортни разходи – с наложен платеж, като експресен или друг специален товар – не се приемат.

Ние ще извършим безплатно изхвърлянето на изпратените от Вас дефектни уреди.

С този QR код влизате директно на страницата за обслужване на Лидл (www.lidl-service.com) и можете да отворите Вашето ръководство за експло атация, като въведете артикулния номер (IAN) 322265_1901.

те на клона на нашия сервиз

Той с удоволствие ще

Указание:

На www.lidl-service.com можете да изтеглите това и много други ръководства, видео филми за продукти и софтуер.

76 BG

Указания за гаранцията и сервизното обслужване

Сервизно обслужване:

Име: Servicecenter „Bushona” GmbH

Тел.: 00359 (0) 2983 63 13; 00359 (0) 2983 1601 00359 (0) 2983 26 42 Е-мейл: service@bushona.com

IAN 322265_1901

Вносител:

Моля, обърнете внимание, че следващият адрес не е адрес на сервиза. Първо се свържете с горепосочения сервизен център.

Адрес: C. M. C. GmbH

Katharina - Loth - Str. 15 DE - 66386 St. Ingbert ГЕРМАНИЯ

Поръчка на резервни части:

www.ersatzteile.cmc-creative.de

* Чл. 112.

(1) При несъответствие на потребител

ската стока с договора за продажба потребителят има паво да предяви рекламация, като поиска от продавача

да приведе стоката в съответствие с договора за продажба. В този случай потребителят може да избира между извършване на ремонт на стоката или замяната й с нова, освен ако това е не възможно или избраният от него начин за обезщетение е непропорционален в сравнение с другия.

(2) Смята се, че даден начин за обезще

тяване на потребителя е непропорционален, ако неговото използване налага разходи на продавача, които в сравне ние с другия начин на обезщетяване са неразумни, като се вземат предвид:

1. стойността на потребителската

стока, ако нямаше липса на несъот ветствие;

2. значимостта на несъответствието;

3. възможността да се предложи на

потребителя друг начин на обез щетяване, който не е свързан със значителни неудобства за него.

Чл. 113.

(1) Когато потребителската стока не

съответства на договора за продажба, продавачът е длъжен да я приведе в съответствие с договора за продажба.

(2) Привеждането на потребителската

стока в съответствие с договора за про дажба трябва да се извърши в рамките на един месец, считано от предявява нето на рекламацията от потребителя.

(3) След изтичането на срока по ал.

2 потребителят има право да развали договора и да му бъде възстановена заплатената сума или да иска намаляване на цената на потребителската стока съгласно чл. 114.

(4) Привеждането на потребителската

стока в съответствие с договора за продажба е безплатно за потребителя. Той не дължи разходи за експедира не на потребителската стока или за материали и труд, свързани с ремонта й, и не трябва да понася значителни неудобства.

77BG

.../Указания за опазване на околната среда и информация за изхвърляне

(5) Потребителят може да иска и обезще-

тение за претърпените вследствие на несъответствието вреди.

Чл. 114.

(1) При несъответствие на потребителска-

та стока с договора за продажба и когато потребителят не е удовлетворен от решаването на рекламацията по чл. 113 , той има право на избор между една от следните възможности:

1. разваляне на договора и възстановяване на заплатената от него сума;

2. намаляване на цената.

(2) Потребителят не може да претендира

за възстановяване на заплатената сума или за намаляване цената на стоката, когато търговецът се съгласи да бъде извършена замяна на потре бителската стока с нова или да се поправи стоката в рамките на един месец от предявяване на рекламация та от потребителя.

(3) Търговецът е длъжен да удовлетвори

искане за разваляне на договора и да възстанови заплатената от потребите ля сума, когато след като е удовлетворил три рекламации на потребителя чрез извършване на ремонт на една и съща стока, в рамките на срока на гаранцията по чл. 115, е налице следваща поява на несъответствие на стоката с договора за продажба.

(4)

(Предишна ал. 3 - ДВ, бр. 61 от 2014 г., в сила от 25.07.2014 г.) не може да претендира за разваляне на договора, ако несъответствието на потребителската стока с договора е незначително.

Чл. 115.

(1) Потребителят може да упражни

правото си по този раздел в срок до две години, считано от доставянето на потребителската стока.

(2) Срокът по ал. 1 спира да тече през

времето, необходимо за поправката или замяната на потребителската сто

78 BG

Потребителят

ка или за постигане на споразумение между продавача и потребителя за решаване на спора.

(3) Упражняването на правото на потреби-

теля по ал. 1 не е обвързано с никакъв друг срок за предявяване на иск, различен от срока по ал. 1.

z Указания за опазване на

околната среда и информация за изхвърляне

Не изхвърляйте електрически устройства заедно с битовите отпадъци!

Устройството, принадлежностите и опаковката трябва да се предават за екологично рециклиране.

Не изхвърляйте зарядното устройство за автомобилни акумулатори заедно с битовите отпадъци, в огън или вода. Ако е възможно, функционално негодните уреди трябва да се рециклират. Обърнете

се за съдействие към Вашия местен търговец.

Вие като краен потребител сте задължени по закон (Наредба за

батерии и акумулатори) да върнете всички използвани акумулатори. Съдър жащите вредни вещества акумулатори са обозначени с разположените тук отстрани символи, които указват забраната за изхвърлянето им заедно с битови отпа дъци. Обозначенията за вредните тежки метали са: Cd = кадмий, Hg = живак, Pb = олово.

Предавайте използваните акумулатори в центъра за отпадъци във Вашия град или община или ги върнете обратно на търговеца. По този начин Вие изпълня вате законовите си задължения и давате важен принос за опазване на околната среда.

ЕО декларация за съответствие

z ЕО декларация за

съответствие

Ние,

C. M. C. GmbH

Отговорен за документацията: Марк Уле (Alexander Hoffmann) Katharina-Loth-Str. 15 DE-66386 St. Ingbert ГЕРМАНИЯ

декларираме на собствена отговорност, че продуктът

Зарядно стартерно устройство за автомобил

Година на производство: 2019/40

IAN: 322265_1901

Модел: ULG 17 A1 Номер на модела: 2201

изпълнява основните изисквания за защита, които са залегнали в европей ските директиви

Директива за устройствата с ниско напрежение

2014/35/ЕС

Директива относно електромагнитната съвместимост

2014/30/ЕС

Директива относно ограничението за употребата на определени опасни вещества

2011/65/ЕС + 2015/863/ЕС

EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A11:2014 EN 62233:2008 EN 50498:2010 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013

Санкт Ингберт, 6.5.2019 г.

Alexander Hoffmann

- Осигуряване на качеството -

Предметът на декларацията, описан по-горе, е в съответствие с Дирек тива 2011/65/ЕС на Европейския парламент и на Съвета от 8 юни 2011 г. относно ограничението на употребата на опреде лени опасни вещества в електрическото и електронното оборудване. За оценката на съответствието са прило жени следните хармонизирани стандарти:

79BG

Бележки

80 BG

Inhaltsverzeichnis

Tabelle der verwendeten Piktogramme ...................................................... Seite 82

Einleitung ........................................................................................................................ Seite 82

Bestimmungsgemäße Verwendung .................................................................................Seite 82

Teilebeschreibung ............................................................................................................Seite 83

Technische Daten .............................................................................................................Seite 83

Lieferumfang.....................................................................................................................Seite 83

Sicherheitshinweise .................................................................................................. Seite 84

Bedienung ...................................................................................................................... Seite 87

Produkteigenschaften.......................................................................................................Seite 87

Anschließen ......................................................................................................................Seite 88

Trennen .............................................................................................................................Seite 88

Lademodus auswählen und Ladevorgang starten ......................................................... Seite 88

Starthilfefunktion verwenden........................................................................................... Seite 90

Lichtmaschinen - Test - Funktion ..........................................................................................Seite 91

Sicherung wechseln ......................................................................................................... Seite 91

Wartung und Pflege ................................................................................................Seite 92

Hinweise zu Garantie und Serviceabwicklung ....................................... Seite 92

Garantiebedingungen ..................................................................................................... Seite 92

Garantiezeit und gesetzliche Mängelansprüche ........................................................... Seite 92

Garantieumfang ..............................................................................................................Seite 92

Abwicklung im Garantiefall ............................................................................................ Seite 93

Umwelthinweise und Entsorgungsangaben ............................................. Seite 94

EU-Konformitätserklärung ................................................................................... Seite 94

81DE/AT/CH

Tabelle der verwendeten Piktogramme / Einleitung

Tabelle der verwendeten Piktogramme

Lesen Sie vor dem Gebrauch die Bedienungsanleitung dieses Produktes aufmerksam und vollständig durch.

~50Hz

Wechselspannung mit einer Frequenz von 50Hz

HINWEIS: Dieses Symbol weist auf zusätzliche Informationen und Erklärungen zum Produkt und dessen Nutzung hin.

Vorsicht! Stromschlaggefahr!

Entsorgen Sie Batterien in dafür vorgesehenen Batteriesammelstellen.

Geeignet für Blei-Säure-Batterie: 8 Ah - 250 Ah

Nur zur Verwendung in geschlossenen, belüfteten Räumen!

Verpackungsmaterial Wellpappe

Geeignet für Motorräder

Geeignet zum Laden von 12 V-Batterien

Vorsicht! Mögliche Gefahren!

Vorsicht! Explosionsgefahr!

Schutzart IP20: Schutz durch das Gerätegehäuse gegen Berühren unter Spannung stehender oder innerer sich bewegender Teile mit den Fingern.

Entsorgen Sie Elektrogeräte nicht über den Hausmüll!

Entsorgen Sie Verpackung und Gerät umweltgerecht!

Geeignet für PKWs

Geeignet zum Laden von 6 V-Batterien

Hergestellt aus Recyclingmaterial

Kfz - Batterieladegerät mit Starthilfefunktion ULG 17 A1

z Einleitung

Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges

Produkt aus unserem Hause entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Originalbetriebsanleitung und die

82 DE/AT/CH

Sicherheitshinweise. Die Inbetriebnahme dieses Produktes darf nur durch unterwiesene Personen erfolgen.

z Bestimmungsgemäße

Verwendung

Das Ultimate Speed ULG 17 A1 ist ein Kfz - Batterieladegerät mit Pulserhaltungsladung (Chip - Software), das zur Aufladung und Erhaltungsladung von folgenden 6 V - oder 12 V - Blei - Akkus (Batterien) mit Elektrolyt - Lö-

Einleitung

sung, AGM - Batterien, Blei - Säure - Batterien, Deep - Cycle (Bootsbatterien) oder Gel - Batteri

en geeignet ist:

 Für Pkw- und Motorradbatterien mit

12 V / 6 V und 8 - 250 Ah Kapazität

Außerdem können Sie entladene Batterien regenerieren (abhängig vom Batterietyp). Das Kfz - Batterieladegerät verfügt über eine Schutzschaltung gegen Funkenbildung und Überhitzung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus. Jegliche Anwendung, die von der bestimmungsgemäßen Verwendung abweicht, ist untersagt und potentiell gefährlich. Schä

den durch Nichtbeachtung oder Fehlanwendung werden nicht von der Garantie abgedeckt und fallen nicht in den Haftungsbereich des Herstellers. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Bei gewerbli

chem Einsatz erlischt die Garantie.

Hinweis: Mit dem Kfz - Batterieladegerät können keine Elektrofahrzeuge mit eingebau

tem Akku geladen werden.

Hinweis: Kein Fremdstar t von 6 V - Batterien möglich.

z Teilebeschreibung

z Technische Daten

Eingangsspannung: 230 V ~ 50 Hz Rückstrom*: < 5 mA (kein AC - Eingang) Nennausgangsspannung: 6 V / 12 V Ladestrom: 2 A, 6 A, 17 A ± 10 % Batterietyp mit: 12 V / 6 V und 8 - 250 Ah Kapazität Gehäuseschutzart: IP 20

* = Rückstrom bezeichnet den Strom, den das

Kfz - Batterieladegerät aus der Batterie verbraucht, wenn kein Netzstrom ange schlossen ist.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebs anleitung gestellt werden, können daher nicht geltend gemacht werden.

Hinweis: Der maximale Ladestrom hängt maßgeblich vom Innenwiderstand der ange schlossenen Batterie ab, dieser Innenwiderstand wird durch Faktoren wie Alter, Kapazität und Typ der angeschlossenen Batterie bestimmt.

Digital - Display - Taste

Battery - Type - Taste

Charge - Start - Taste

„–“ - Pol - Anschlussklemme (schwarz)

„+“ - Pol - Anschlussklemme (rot)

Digitale Anzeige

Netzkabel

Sicherung mit Abdeckung

z Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang und das Ge rät sowie alle Teile auf Beschädigungen. Nehmen Sie ein defektes Gerät oder defekte Teile nicht in Betrieb.

1 Kfz - Batterieladegerät Ultimate Speed

ULG 17 A1

2 Schnellkontakt-Anschlussklemmen

83DE/AT/CH

Einleitung / Sicherheitshinweise

(1 rot, 1 schwarz)

1 Originalbetriebsanleitung

z Sicherheitshinweise

NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN!

 GEFAHR! Vermeiden Sie Le-

bens - und Verletzungsgefahr durch unsachgemäßen Gebrauch!

 VORSICHT! Betreiben Sie

das Gerät nicht mit beschädigtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.

 Lassen Sie das Netzkabel im

Beschädigungsfall nur von autorisiertem und geschultem Fachpersonal reparieren! Setzen Sie sich im Reparaturfall mit der Servicestelle Ihres Landes in Verbindung!

 STROMSCHLAG-

GEFAHR! Stellen Sie bei

einer fest im Fahrzeug montierten Batterie sicher, dass das Fahrzeug außer Betrieb ist! Schalten Sie die Zündung aus und bringen Sie das Fahrzeug in Parkposition, mit angezogener Feststellbremse (z. B. PKW) oder festgemachtem Seil (z. B. Elektroboot)!

 STROMSCHLAG-

GEFAHR! Trennen Sie

das Kfz - Batterieladegerät vom Netz, bevor Sie die Anschlussklemmen an der Batterie entfernen.

 Schließen Sie die Anschluss-

klemme, die nicht an die Karosserie angeschlossen ist, zuerst an.

 Schließen Sie die andere An-

schlussklemme entfernt von der Batterie und der Benzinleitung an die Karosserie an.

 Schließen Sie das Kfz - Batterie-

ladegerät erst danach an das Versorgungsnetz an.

 Trennen Sie das Kfz - Batteriela-

degerät nach dem Laden vom Versorgungs netz.

 Entfernen Sie erst danach die

Anschlussklemme von der Karosserie. Entfernen Sie im Anschluss daran die Anschlussklemme von der Batterie.

 STROMSCHLAG-

GEFAHR! Fassen Sie die

Pol - Anschlusskabel („–“ und „+“) ausschließlich am isolierten Bereich an!

 STROMSCHLAG-

GEFAHR! Führen Sie

den Anschluss an die Batterie und an die Steckdose des Netzstroms vollkommen geschützt vor Feuchtigkeit durch!

84 DE/AT/CH

Sicherheitshinweise

 STROMSCHLAG-

GEFAHR! Führen Sie die

Montage, die Wartung und die Pflege des Kfz - Batterieladegerätes nur frei vom Netzstrom durch!

 STROMSCHLAG-

GEFAHR! Trennen Sie

nach Beendigung des Aufladeund Erhaltungsladevorgangs, bei einer ständig im Fahrzeug angeschlossenen Batterie, zuerst das Minus - Pol - Anschlusskabel (schwarz) des Kfz - Batterieladegeräts vom Minus - Pol der Batterie.

 Lassen Sie Kleinkinder und Kin-

der nicht unbeaufsichtigt mit dem Kfz - Batterieladegerät!

 Kinder können mögliche

Gefahren im Umgang mit Elektrogeräten noch nicht einschätzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

 Dieses Gerät kann von Kin-

dern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwie-

sen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

 EXPLOSIONSGEFAHR!

Schützen Sie sich vor einer hochexplosiven Knallgasreaktion! Gasförmiger Wasserstoff kann beim Aufladen und Erhaltungsladevorgang von der Batterie ausströmen. Knallgas

ist eine explosionsfähige

Mischung

von gasförmigem Wasserstoff und Sauerstoff. Beim Kontakt mit offenem Feuer (Flammen, Glut oder Funken) erfolgt die so genannte Knallgasreaktion! Führen Sie den Auflade- und Erhaltungsladevorgang in einem witterungsgeschützten Raum mit guter Belüftung durch. Stellen Sie sicher, dass beim Auflade- und Erhaltungsladevorgang kein offenes Licht (Flammen, Glut oder Funken) vorhanden ist!

 EXPLOSIONS- UND

BRANDGEFAHR! Stellen Sie sicher, dass explosive oder brennbare Stoffe, z. B. Benzin oder Lösungsmittel beim Gebrauch des Kfz - Batterieladege-

85DE/AT/CH

Sicherheitshinweise

rätes nicht entzündet werden können!

 EXPLOSIVE GASE! Flammen

und Funken vermeiden!

 Während des Ladens für aus-

reichende Belüftung sorgen.

 Stellen Sie die Batterie wäh-

rend des Ladevorgangs auf eine gut belüftete Fläche. Andernfalls kann das Gerät beschädigt werden.

 EXPLOSIONSGEFAHR!

Stellen Sie sicher, dass das Plus - Pol - Anschluss kabel keinen Kontakt zu einer Treibstoffleitung (z. B. Benzinleitung) hat!

 VERÄTZUNGSGEFAHR!

Schützen Sie Ihre Augen und Haut vor Verätzung durch Säure (Schwefelsäure) beim Kontakt mit der Batterie!

 Verwenden Sie: säurefeste

Schutzbrille, -bekleidung und

-handschuhe! Wenn Augen oder Haut mit der Schwefelsäure in Kontakt geraten sind, spülen Sie die betroffene Körperregion mit viel fließendem, klarem Wasser ab und suchen Sie umgehend einen Arzt auf!

 Vermeiden Sie elektrischen

Kurzschluss beim Anschluss des Kfz - Batterieladegerätes an die Batterie. Schließen Sie das Minus - Pol - Anschlusskabel

ausschließlich an den Minuspol der Batterie bzw. an die Karosserie. Schließen Sie das Plus - Pol - Anschlusskabel ausschließlich an den Plus - Pol der Batterie!

 Stellen Sie vor dem Netzstrom-

anschluss sicher, dass der Netzstrom vorschriftsmäßig mit 230 V~ 50 Hz, geerdetem Null leiter, einer 16 A - Sicherung und einem FI - Schalter (Fehlerstromschutzschalter) ausgestattet ist! Andernfalls kann das Gerät beschädigt werden.

 Setzen Sie das Kfz - Batteriela-

degerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatur einwirkung über 50 °C aus! Bei höheren Temperaturen sinkt automatisch die Ausgangsleistung des Kfz - Batterieladegerätes.

 Verwenden Sie das Kfz - Batte-

rieladegerät nur mit den gelieferten Originalteilen!

 Decken Sie das Kfz - Batteriela-

degerät nicht mit Gegenständen ab! Andernfalls kann das Gerät beschädigt werden.

 Schützen Sie die Elektrokon-

taktflächen der Batterie vor Kurzschluss!

 Verwenden Sie das Kfz - Bat-

terieladegerät ausschließlich zum Auflade- und Erhaltungs-

86 DE/AT/CH

Sicherheitshinweise / Bedienung

ladevorgang von unbeschädigten 6 V- / 12 V - Blei - Batterien (mit Elektrolyt - Lösung oder

- Gel)! Andernfalls kann Sachbeschädigung die Folge sein.

 Verwenden Sie das Kfz - Bat-

terieladegerät nicht zum Auflade- und Erhaltungsladevorgang von nicht wiederaufladbaren Batterien. Andernfalls kann Sachbeschädigung die Folge sein.

 Verwenden Sie das Kfz - Batte-

rieladegerät nicht zum Auflade- und Erhaltungsladevorgang einer beschädigten oder eingefrorenen Batterie! Andernfalls kann Sachbeschädigung die Folge sein.

 Informieren Sie sich vor dem

Anschluss des Kfz - Batterieladegerätes über die Wartung der Batterie anhand deren Originalbetriebsanleitung! Andernfalls besteht eine Verletzungsgefahr und / oder die Gefahr, dass das Gerät beschädigt wird.

 Informieren Sie sich vor dem

Anschluss des Kfz - Batterieladegerätes an eine Batterie, die ständig in einem Fahrzeug angeschlossen ist, über die Einhaltung der elektrischen Sicherheit und Wartung anhand der Originalbetriebsanleitung des

Fahrzeugs! Andernfalls besteht eine Verletzungsgefahr und / oder die Gefahr, dass Sachschäden entstehen.

 Trennen Sie das Kfz - Batte-

rieladegerät auch aus Umweltschutzgründen bei Nichtgebrauch vom Netzstrom! Bedenken Sie, dass auch der Standby - Betrieb Strom verbraucht.

 Seien Sie stets aufmerksam

und achten Sie immer darauf, was Sie tun. Gehen Sie stets mit Vernunft vor und nehmen Sie das Kfz - Batterieladegerät nicht in Betrieb, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

z Bedienung

Ziehen Sie den Netzstecker immer aus der Steckdose, bevor Sie Arbeiten am Kfz - Batterieladegerät durchfüh ren.

STROMSCHLAGGEFAHR! GEFAHR EINES SACHSCHADENS! VERLETZUNGSGEFAHR!

z Produkteigenschaften

Dieses Gerät ist zum Laden einer Vielfalt von SLA - Batterien (versiegelter Blei - Säure - Bat terien) konzipiert, welche in erster Linie in PKWs, Motorrädern und einigen anderen Fahrzeugen verwendet werden. Diese können z. B. WET- (mit flüssigem Elektrolyt), GEL- (mit

87DE/AT/CH

Bedienung

gelförmigem Elektrolyt) oder AGM - Batterien (mit Elektrolyt absorbierenden Matten) sein. Eine spezielle Konzeption des Gerätes (auch „Drei - Stufen - Lade - Strategie“ genannt) ermöglicht ein Wiederaufladen der Batterie bis auf fast 100 % ihrer Kapazität. Ferner kann ein Langzeitanschluss der Batterie mit dem Kfz - Batterieladegerät erfolgen, um diese möglichst immer in optimalem Zustand zu halten.

Das Batterieladegerät verfügt zudem über einen integrierten Temperatursensor im Gerät, um die Batterie auch bei kaltem Wetter (z. B. im Winter) sicher aufladen zu können. Das Gerät misst die Umgebungstemperatur und stellt die optimale Ladespannung automatisch ein.

Hinweis: Die Umgebungstemperatur wird im Ladegerät gemessen. Stellen Sie daher für eine optimale Funktion sicher, dass die Batterie dieselbe Temperatur wie die Umgebung aufweist.

z Anschließen

 Trennen Sie vor dem Auflade- und

Erhaltungs ladevorgang, bei einer ständig im Fahrzeug angeschlossenen Batterie, zuerst das Minus - Pol - Anschlusskabel (schwarz) des Fahrzeugs vom Minus - Pol der Batterie. Der Minus - Pol der Batterie ist in der Regel mit der Karosserie des Fahrzeugs verbunden.

 Trennen Sie anschließend das Plus - Pol -

Anschlusskabel (rot) des Fahrzeugs vom Plus - Pol der Batterie.

 Klemmen Sie erst dann die „+“- Pol -

an den

Schnell kontakt - Anschlussklemme (rot) des Kfz - Batterieladegeräts an den „+“- Pol der Batterie.

 Klemmen Sie die „–“- Pol - Schnellkontakt-

Anschlussklemme (schwarz)

„–“- Pol der Batterie. Schließen Sie das Netzkabel

des Kfz - Batterieladegeräts

an die Steckdose an.

Hinweis: Sind die Anschlussklemmen korrekt angeschlossen, zeigt die digitale Anzeige

die Spannung an und die Anzeige „connected“ leuchtet auf. Bei einer Verpolung zeigt das Display 0.0 und in der digitalen Anzeige

leuchtet die Verpolungs - LED in rot

auf.

z Trennen

 Trennen Sie das Gerät vom Netzstrom.  Nehmen Sie die „–“- Pol - Schnellkontakt-

Anschlussklemme (schwarz)

vom „–“-

Pol der Batterie.

 Nehmen Sie die „+“- Pol - Schnellkon-

takt - Anschlussklemme (rot)

vom „+“- Pol

der Batterie.

 Schließen Sie das Plus - Pol - Anschluss-

kabel des Fahrzeugs wieder an den Plus - Pol der Batterie an.

 Schließen Sie das Minus - Pol - Anschluss-

kabel des Fahrzeugs wieder an den Minus - Pol der Batterie an.

z Lademodus auswählen

und Ladevorgang starten

Sie können zum Laden verschiedener Batterien aus verschiedenen Lademodi auswählen. Im Vergleich zu herkömmlichen Kfz Batterieladegeräten verfügt dieses Gerät über eine spezielle Funktion zum erneuten Verwenden einer leeren Batterie / eines Akkus. Sie können eine vollständig entladene Batterie / einen Akku wieder aufladen. Ein Schutz gegen Fehlanschluss und Kurzschluss gewährleistet den sicheren Ladevorgang. Durch die eingebaute Elektronik setzt sich das Kfz - Batterieladegerät nicht unmittelbar nach Anschluss der Batterie in Betrieb, sondern erst, nachdem ein Lademodus ausgewählt wurde.

Sind die Anschlussklemmen mit der Batterie verbunden und ist das Gerät am Netzstrom angeschlossen, leuchtet auf der digitalen

88 DE/AT/CH

Bedienung

Anzeige 6 die Anzeige „Connected“ auf. Nachdem der Lademodus mit der

Charge - Start - Taste 3 gewählt wurde, leuchtet die Anzeige „Charging“ auf. Ist der Ladevorgang abgeschlossen, leuchtet die Anzeige „Char

ged“ auf. Wenn das digitale Display "0.0" anzeigt, bevor die Batterie komplett geladen ist, besteht ein Fehler.

 Überprüfen Sie in diesem Fall nochmals,

ob die Anschlussklemmen

4, 5

korrekt an der Batterie angebracht sind und ob der Batterietyp richtig ausgewählt wurde. Sollte das Display dennoch ständig "0.0" anzeigen, liegt womöglich ein Defekt der Batterie vor.

Wiederbelebungsfunktion / Rekonditionierung: Wird bei der ange-

schlossenen Batterie eine Spannung zwischen 8,5 V und 10,5 V detektiert, so startet das Gerät automatisch eine Rekonditionierung, um die Batterie wiederzubeleben. Wird nach dieser Re

konditionierung eine Spannung zwischen 8,5 V und 10,5 V gemessen, so zeigt das digitale Display "Err" an. In diesem Fall ist die Batterie defekt und muss ausgetauscht werden.

Hinweis: Diese Funktion steht nur für 12 V - Batterien zur Verfügung.

Digital-Display-Taste

: Ermöglicht das

Wechseln der digitalen Anzeige der Spannung und des Ladefortschritts in Prozent (BATTERY %). Verwenden Sie diese Taste, um zwischen den folgenden Anzeigen zu wechseln:

 Battery % (Batterie %): zeigt den Lade-

fortschritt der angeschlossenen Batterie in Prozent an.

 Voltage (Spannung): zeigt die Spannung

der angeschlossenen Batterie in Volt an.

 Alternator % Check (Lichtmaschine %

Test): Ausgangsleistung der Lichtmaschine

in Prozent.

Battery-Type-Taste 2: Verwenden Sie diese Taste, um den Typ der zu ladenden Bat terie einzustellen. Sie können hier zwischen verschiedenen Batterietypen wählen. Der Batterietyp muss zwingend korrekt eingestellt werden, bevor der Ladevorgang beginnt:

 12 V - Regular: Diese Batterien (Blei - Säure-

Batterien) werden in der Regel in PKWs, LKWs und Motorrädern verwendet. Die

se haben Entlüftungskappen und sind oft als „wartungsarm“ oder „wartungsfrei“ gekennzeichnet. Der Batterietyp ist dafür ausgelegt, schnell Energie zu übertragen (z. B. Starten eines Motors). „Regular“Batterien sollten nicht für „Deep - Cycle“Anwendungen benutzt werden.

 12 V - Deep - Cycle: Diese Batterien sind

normalerweise auch als „Deep - Cycle“ oder „Marine“ gekennzeichnet. Batterien dieses Typs sind in der Regel größer als andere Batterietypen. Diese liefert weni

ger kurzfristige Energie, aber dafür eine langfristigere Energieübertragung. Diese Batterien überstehen eine Vielzahl von Entladezyklen.

 12 V - AGM / Gel: Die Batterietypen AGM

sind in der Regel gute Deep - Cycle - Bat

terien. Sie haben die beste „Lebensdauer“, wenn sie aufgeladen werden, bevor diese mehr als 50 % entladen wurden. Bei vollständiger Entladung übersteht die se etwa 300 Lade zyklen. Der Batterietyp GEL ist ähnlich dem Batterietyp AGM. Die Spannung beim Wiederaufladen ist niedriger als bei anderen Blei - Säure - Bat terien. Wenn Sie für eine Gel - Batterie das falsche Kfz - Batterieladegerät verwenden, ist eine verringerte Leistung bzw. eine Ver kürzung der Lebenszeit zu erwarten.

 6 V - Regular: Diesen Modus wählen Sie

für handelsübliche wiederaufladbare 6 V - Batterien.

Hinweis: Wenn Sie eine 12 V - Autobatterie an das Kfz - Batterieladegerät anschlie-

89DE/AT/CH

Bedienung

ßen und das Kfz - Batterieladegerät diese Batterie automatisch als 6 V - Batterie erkennt, ist davon auszugehen, dass diese 12 V - Au

tobatterie defekt ist und ausgetauscht werden muss.

Charge-Start-Taste

: Verwenden Sie

diese Taste, um zwischen den folgenden Optionen zu wählen und den Ladevorgang zu starten:

 Fast Charge: schnelles Laden  Normal Charge: normaler Ladevor-

gang (normale Geschwindigkeit)

 Start: liefert Ihnen kurzfristig 75 Ampe-

re, um eine schwach geladene oder leere 12 V - Batterie zum Zwecke des Motor

starts zu überbrücken

Hinweis: Im Fast-Charge-Modus schaltet das Ladegerät nach erfolgreichem Ladevorgang (die „Charged“-LED leuchtet im digitalen Display

grün auf) automatisch in die Erhaltungsladung, sofern das Batterieladegerät weiterhin an der Batterie und am Netzstrom angeschlossen bleibt.

Achtung: Modus kann nur durch Ziehen des Netzkabels

oder durch wiederholtes Drücken der Charge - Start - Taste 3 (wiederholtes Drücken, bis kein Modus mehr angezeigt wird) beendet werden.

Hinweis: Wenn die „Charged“ LED im digitalen Display

grün aufleuchtet, ist die Batterie ausreichend geladen und es lässt sich kein erneuter Schnell- oder Normalladevor

gang starten.

z Starthilfefunktion

verwenden

Führen Sie zwingend alle Anschlüsse wie beschrieben und in der richti gen Reihenfolge durch. Andernfalls kann die

Elektronik des Fahrzeugs beschädigt werden. Bei einer Vorgehensweise abweichend der beschriebenen Vorgaben, handeln Sie auf eigene Gefahr und Verantwortung.

Achtung:

Diese Funktion ist nicht für Bat-

terien kleiner 45 Ah geeignet. Bei Batterien kleiner 45 Ah könnte diese Funktion zur Beschädigung der Batterie führen. Bei Diesel

fahrzeugen und großvolumigen Benzinmotoren werden teilweise höhere Strom stärken als 75 A für den Startvorgang benötigt.

Hinweis: Das Kfz - Batterieladegerät verfügt über ein Analyseprogramm, welches insbe

sondere in der Starthilfefunktion die Batterie vor Beschädigungen schützt (z. B. Sulfatisie

rung, zu starkes Abfallen der Spannung). Bei sehr stark entladenen oder stark strapazierten Batterien schaltet das Gerät zum Schutz der Batterie die Starthilfe nicht ein. Während dieses Vorgangs wird die Batterie bereits mit niedrigen Strömen geladen (Charging leuchtet auf). Das Display bleibt dann auf „0“ stehen. In diesem Fall ist die Starthilfefunktion nicht möglich. Dies schützt die Batterie vor Beschädigungen. Die Batterie sollte dann erst geladen werden. Hierzu kann auch die Funk

tion „Fast Charge“ oder „Normal Charge“ genutzt werden.

 Klemmen Sie die „+“- Pol - Schnell-

kontakt - Anschlussklemme (rot)

des Kfz - Batterieladegeräts an den „+“- Pol der Batterie.

 Klemmen Sie die „–“- Pol - Schnellkontakt-

Anschlussklemme (schwarz)

an den „–“- Pol der Batterie. Schließen Sie das Netzkabel

des Kfz - Batterieladegeräts

an die Steckdose an.

 Sind die Anschlussklemmen korrekt an-

geschlossen, wählt das Kfz - Batterieladegerät automatisch die richtige 6 V - oder 12 V - Spannung. Den Batterietyp können Sie im Optionsfeld „Battery - Type“ kontrol

lieren und ggf. durch Drücken der Battery - Type - Taste 2 ändern.

90 DE/AT/CH

Bedienung

 Wählen Sie nun mit der Charge - Start -

Taste

die Funktion „Start“. Das Kfz - Batterieladegerät analysiert nun den Ladezustand der Batterie. Das Display zeigt nun „0“ an.

 Betätigen Sie nun die Zündung des Fahr-

zeugs. Auf dem Display startet nun ein Countdown von 5 Sekunden (davon 2 Se kunden Vorlauf - bzw. Analysefunktion und 3 Sekunden Starthilfefunktion mit 75 A), wenn eine Startunterstützung durch das Kfz - Batterieladegerät notwendig ist (dies wird vorab vom Kfz - Batterieladegerät analysiert). Während dieses Countdowns liefert Ihnen das Kfz - Batterieladegerät kurzfristig 75 A, um die Batterie zum Zwecke des Motorstarts zu überbrücken. Danach folgt zur Schonung der Batterie eine Pause von 180 Sekunden. Nun be

ginnt der Zyklus von neuem (2 Sekunden Vorlauf- bzw. Analyse funktion und 3 Se

kunden Starthilfefunktion mit 75 A / 180 Sekunden Pause).

 Zum Trennen des Gerätes entfernen Sie

zunächst die Anschlussklemmen

( das Netzkabel

) und ziehen Sie anschließend

Hinweis: Ist die Batterie komplett entladen, reichen die 75 A nicht bei allen Fahrzeugen zum Start des Motors aus (z. B. Dieselfahr

zeuge).

 In diesem Fall wählen Sie bitte mit der

Charge - Start - Taste 3 die Option „Fast Charge“

und laden Sie die Batterie bis 60 % auf (bei Dieselmotoren entzieht die Vorglühung der Batterie Energie. Hier müssen die 60 % nach dem Glühvorgang anliegen).

 Den Ladefortschritt können Sie am Dis-

play verfolgen, indem Sie mit der Digital Display - Taste

die Option „Batterie %“

wählen.

 Sind die 60 % erreicht, führen Sie die

Start hilfefunktion erneut durch.

Achtung: Beenden Sie den Modus durch Ziehen des Netzkabels

z Lichtmaschinen - Test -

Funktion

 Befestigen Sie die rote Anschlussklemme

am Pluspol Ihrer Batterie. (Der Pluspol ist durch ein „+“ und eine rote Markie rung gekennzeichnet.)

 Befestigen Sie die schwarze Anschluss-

klemme 4 am Minuspol Ihrer Batterie. (Der Minuspol ist durch ein „–“ und eine schwarze Markierung gekennzeichnet.)

 Schließen Sie das Netzkabel

des Kfz -

Batterieladegeräts an die Steckdose an.

Stellen Sie die Funktion "Alternator" (LED ne ben Alternator) über Taste 1 ein. Es erscheint ein % - Wert auf dem Display. Den Motor star ten. Wenn bei laufendem Motor der % - Wert steigt, lädt die Lichtmaschine die Batterie. Falls der % - Wert sinkt oder gleich bleibt, liegt ein Problem der Lichtmaschine, der Verbindung mit der Lichtmaschine oder der Batterie vor.

 Trennen Sie das Gerät vom Netzstrom.  Nehmen Sie die „–“- Pol - Schnellkontakt-

Anschlussklemme (schwarz)

vom „–“-

Pol der Batterie.

 Nehmen Sie die „+“-Pol - Schnellkontakt-

Anschlussklemme (rot) 5 vom „+“- Pol der Batterie.

z Sicherung wechseln

Die Sicherung des Kfz - Batterieladegerätes kann z. B. durch einen Gerätefehler, Überlast etc. beschädigt werden.

 Bevor Sie die Sicherung wechseln, ziehen

Sie zunächst das Netzkabel

 Entfernen Sie die Abdeckung der Siche-

rung

indem Sie diese seitlich leicht

eindrücken.

91DE/AT/CH

Bedienung / Wartung und Pflege / Hinweise zu Garantie und Serviceabwicklung

 Schrauben Sie mit einem passenden

Maulschlüssel die Sicherung ab und befestigen Sie die neue Sicherung.

 Im Anschluss schrauben Sie diese fest und

bringen die Abdeckung

Hinweis: Falls Sie eine neue Sicherung benötigen, kontaktieren Sie bitte unseren Service (siehe Kapitel Hinweise zu Garantie und Serviceabwicklung).

wieder an.

z Wartung und Pflege

 Ziehen Sie das Netzkabel

der Steckdose, bevor Sie Arbeiten am Kfz - Batterieladegerät durchführen.

 Das Gerät ist wartungsfrei. Schalten Sie

das Gerät aus. Reinigen Sie die Metallund Kunststoff oberflächen des Gerätes mit einem trockenen Tuch.

 Verwenden Sie keinesfalls Lösungsmittel

oder andere aggressive Reinigungsmittel.

immer aus

z Hinweise zu Garantie und

Serviceabwicklung

Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der 3 - Jahres - Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schrift lich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

z Garantiezeit und gesetzli-

che Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfal lende Reparaturen sind kostenpflichtig.

Garantie der Creative Marketing & Consulting GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga rantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

z Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original - Kaufbeleg gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 3

92 DE/AT/CH

z Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Ver schleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachge mäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind allein die in der Originalbetriebsanleitung aufgeführten Anweisungen genau einzuhal ten. Verwendungszwecke und Handlungen,

von denen in der Originalbetriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachge mäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autori sierten Ser vice - Niederlassung vorgenommen wurden, erlischt die Garantie.

Hinweise zu Garantie und Serviceabwicklung

So erreichen Sie uns:

z Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgen den Hinweisen: Bitte halten Sie für alle Anfragen den Kauf beleg und die Artikelnummer (z. B. IAN) als Nachweis für den Kauf bereit. Die Artikelnum mer entnehmen Sie bitte dem Typenschild, einer Gravur, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rückoder Unterseite. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Service abteilung telefonisch oder per E - Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kas senbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie

portofrei an die Ihnen mitgeteilte Service ‐ An

schrift übersenden.

Hinweis:

Auf www.lidl-service.com können Sie diese und viele weitere Hand bücher, Produktvideos und Software herunterladen.

DE, AT, CH

Name: C. M. C. GmbH Internetadresse: www.cmc-creative.de E-Mail: service.de@cmc-creative.de service.at@cmc-creative.de service.ch@cmc-creative.de Telefon: +49 (0) 6894/ 9989751 (Normal-Tarif dt. Festnetz) Fax: +49 (0) 6894/ 9989749 Sitz: Deutschland

IAN 322265_1901

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle.

Adresse: C. M. C. GmbH

Katharina - Loth - Str. 15 DE - 66386 St. Ingbert DEUTSCHLAND

Bestellung von Ersatzteilen:

www.ersatzteile.cmc-creative.de

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikel nummer (IAN) 322265_1901 ihre Bedienungsanleitung öffnen.

93DE/AT/CH

Umwelthinweise und Entsorgungsangaben / EU-Konformitäserklärung

z Umwelthinweise und

Entsorgungsangaben

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wieder verwertung zugeführt werden.

Werfen Sie das Kfz - Batterieladegerät nicht in den Hausmüll, ins Feuer oder ins Wasser. Wenn möglich, sollten nicht mehr funktions tüchtige Geräte recycelt werden. Fragen Sie Ihren lokalen Händler um Hilfe.

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe

aller gebrauchten Batterien verpflich tet. Schadstoffhaltige Batterien sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlag gebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Befördern Sie verbrauchte Batterien zu einer Entsorgungseinrichtung in Ihrer Stadt oder Gemeinde oder zurück zum Händler. Sie erfüllen damit die gesetzlichen Verpflichtun gen und leisten einen wichtigen Beitrag zum Umweltschutz.

z EU-Konformitätserklärung

Kfz - Batterieladegerät mit Starthilfefunktion

Herstellungsjahr: 2019 / 40 IAN: 322265_1901 Modell: ULG 17 A1 Modellnummer: 2201

den wesentlichen Schutzanforderungen ge

nügt, die in den Europäischen - Richtlinien

Niederspannungsrichtlinie

2014 / 35 / EU

Elektromagnetische Verträglichkeit

2014 / 30 / EU

RoHS - Richtlinie

2011 / 65 / EU + 2015 / 863 / EU

festgelegt sind.

Der oben beschriebene Gegenstand der Erklä rung erfüllt die Vorschriften der Richtlinie 2011 / 65 / EU des Europäischen Parlaments und des Rates vom 08. Juni 2011 zur Beschrän kung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Für die Konformitätsbewertung wurden fol gende harmonisierte Normen herangezogen:

EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A11:2014 EN 62233:2008 EN 50498:2010 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013

Wir, die

C. M. C. GmbH

Dokumentenverantwortlicher: Alexander Hoffmann Katharina-Loth-Str. 15 DE-66386 St. Ingbert

erklären in alleiniger Verantwortung, dass das Produkt

94 DE/AT/CH

St. Ingbert, 06.05.2019

Alexander Hoffmann

- Qualitätssicherung -

95DE/AT/CH

96 DE/AT/CH

C.M.C. GmbH

Katharina-Loth-Str. 15 DE-66386 St. Ingbert GERMANY

Last Information Update · Stanje informacija ·

Važi od · Ultima actualizare a informațiilor · Актуалност на информацията ·

Stand der Informationen: 05/2019 Ident.-No.: ULG17A1052019-7

IAN 322265_1901

ULTIMATE SPEED ULG 17 A1 Operation And Safety Notes

Specifications and Main Features

Frequently Asked Questions

User Manual
