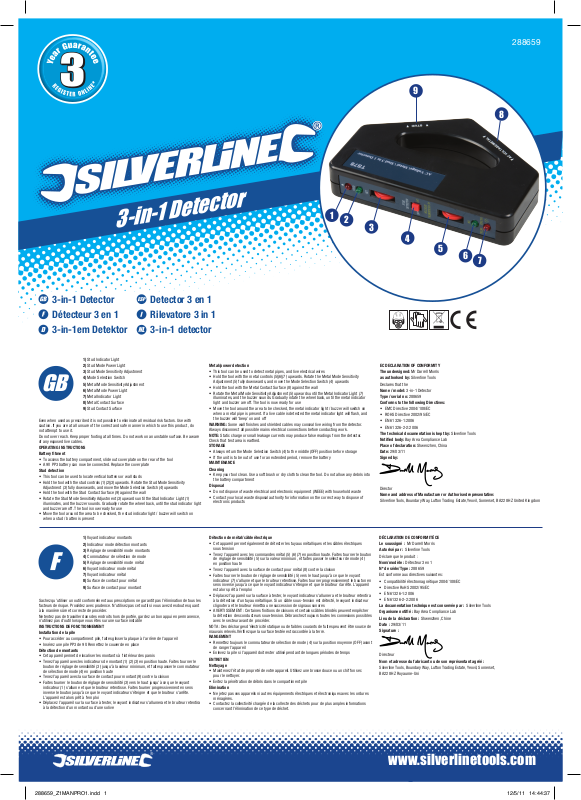

1 |
Detector |
in |
- |
|
3- |
|
|
288659
9
8
1 2 3
4
5 6 7
3-in-1 Detector |
Detector 3 en 1 |
|
|
|
|
|
||
Détecteur 3 en 1 |
Rilevatore 3 in 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
3-in-1em Detektor |
3-in-1 detector |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|||
1)Stud Indicator Light
2)Stud Mode Power Light
3)Stud Mode Sensitivity Adjustment
4)Mode Selection Switch
5)Metal Mode Sensitivity Adjustment
6)Metal Mode Power Light
7)Metal Indicator Light
8)Metal Contact Surface
9)Stud Contact Surface
Even when used as prescribed it is not possible to eliminate all residual risk factors. Use with caution. If you are at all unsure of the correct and safe manner in which to use this product, do not attempt to use it.
Do not over reach. Keep proper footing at all times. Do not work on an unstable surface. Be aware of any exposed live cables.
OPERATING INSTRUCTIONS Battery fitment
•To access the battery compartment, slide out cover plate on the rear of the tool
•A 9V PP3 battery can now be connected. Replace the cover plate
Stud detection
•This tool can be used to locate vertical battens or wall studs
•Hold the tool with the stud controls (1)(2)(3) upwards. Rotate the Stud Mode Sensitivity Adjustment (3) fully downwards, and move the Mode Selection Switch (4) upwards
•Hold the tool with the Stud Contact Surface (9) against the wall
•Rotate the Stud Mode Sensitivity Adjustment (3) upwards until the Stud Indicator Light (1) illuminates, and the buzzer sounds. Gradually rotate the wheel back, until the stud indicator light and buzzer are off. The tool is now ready for use
•Move the tool around the area to be checked, the stud indicator light / buzzer will switch on when a stud / batten is present
Metal/power detection
•This tool can be used to detect metal pipes, and live electrical wires
•Hold the tool with the metal controls (5)(6)(7) upwards. Rotate the Metal Mode Sensitivity Adjustment (5) fully downwards, and move the Mode Selection Switch (4) upwards
•Hold the tool with the Metal Contact Surface (8) against the wall
•Rotate the Metal Mode Sensitivity Adjustment (5) upwards until the Metal Indicator Light (7) illuminates, and the buzzer sounds. Gradually rotate the wheel back, until the metal indicator light and buzzer are off. The tool is now ready for use
•Move the tool around the area to be checked, the metal indicator light / buzzer will switch on when a metal pipe is present. If a live cable is detected the metal indicator light will flash, and the buzzer will ‘beep’ on and off
WARNING: Some wall finishes and shielded cables may conceal live wiring from the detector. Always disconnect all possible mains electrical connections before conducting work.
NOTE: Static charge or small leakage currents may produce false readings from the detector. Check that test area is earthed.
STORAGE
•Always return the Mode Selection Switch (4) to the middle (OFF) position before storage
•If the unit is to be out of use for an extended period, remove the battery
MAINTENANCE
Cleaning
•Keep your tool clean. Use a soft brush or dry cloth to clean the tool. Do not allow any debris into the battery compartment
Disposal
•Do not dispose of waste electrical and electronic equipment (WEEE) with household waste
•Contact your local waste disposal authority for information on the correct way to dispose of electronic products
EC Declaration of Conformity The undersigned: Mr Darrell Morris as authorised by: Silverline Tools Declares that the
Name / model: 3-in-1 Detector
Type / serial no: 288659
Conforms to the following Directives:
•emc Directive 2004/108/ec
•rohs Directive 2002/95/ec
•EN 61326-1:2006
•EN 61326-2-2:2006
The technical documentation is kept by: Silverline Tools
Notified body: Bay Area Compliance Lab
Place of declaration: Shwenzhen, China
Date: 29/03/11
Signed by:
Director
Name and address of Manufacturer or Authorised representative:
Silverline Tools, Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ United Kingdom
1)Voyant indicateur montants
2)Indicateur mode détection montants
3)Réglage de sensibilité mode montants
4)Commutateur de sélection de mode
5)Réglage de sensibilité mode métal
6)Voyant indicateur mode métal
7)Voyant indicateur métal
8)Surface de contact pour métal
9)Surface de contact pour montant
Sachez qu’utiliser un outil conformément aux prescriptions ne garantit pas l’élimination de tous les facteurs de risque. Procédez avec prudence. N’utilisez pas cet outil si vous avez des doutes quant
à la manière sûre et correcte de procéder.
Ne tentez pas de travailler dans des endroits hors de portée, gardez un bon appui en permanence, n’utilisez pas d’outil lorsque vous êtes sur une surface instable
INSTRUCTIONS DE FONCTIONNEMENT Installation de la pile
•Pour accéder au compartiment pile, faites glisser la plaque à l’arrière de l’appareil
•Insérez une pile PP3 de 9V. Remettez le couvercle en place
Détection de montants
•Cet appareil permet de localiser les montants à l’intérieur des parois
•Tenez l’appareil avec les indicateurs de montant (1) (2) (3) en position haute. Faites tourner le bouton de réglage de sensibilité (3) jusqu’à la valeur minimum, et faites passer le commutateur de sélection de mode (4) en position haute
•Tenez l’appareil avec la surface de contact pour montant (9) contre la cloison
•Faites tourner le bouton de réglage de sensibilité (3) vers le haut jusqu’à ce que le voyant indicateur (1) s’allume et que le bruiteur retentisse. Faites tourner progressivement en sens inverse le bouton jusqu’à ce que le voyant indicateur s’éteigne et que le bruiteur s’arrête. L’appareil est alors prêt à l’emploi
•Déplacez l’appareil sur la surface à tester, le voyant indicateur s’allumera et le bruiteur retentira à la détection d’un montant ou d’une solive
Détection de métal/câble électrique
•Cet appareil permet également de détecter les tuyaux métalliques et les câbles électriques sous tension
•Tenez l’appareil avec les commandes métal (5) (6) (7) en position haute. Faites tourner le bouton de réglage de sensibilité (5) sur la valeur minimum, et faites passer le sélecteur de mode (4)
en position haute
•Tenez l’appareil avec la surface de contact pour métal (8) contre la cloison
•Faites tourner le bouton de réglage de sensibilité (5) vers le haut jusqu’à ce que le voyant indicateur (7) s’allume et que le bruiteur retentisse. Faites tourner progressivement le bouton en sens inverse jusqu’à ce que le voyant indicateur s’éteigne et que le bruiteur s’arrête. L’appareil est alors prêt à l’emploi
•Déplacez l’appareil sur la surface à tester, le voyant indicateur s’allumera et le bruiteur retentira à la détection d’un tuyau métallique. Si un câble sous-tension est détecté, le voyant indicateur clignotera et le bruiteur émettra une succession de signaux sonores
•AVERTI SSEMENT : Certaines finitions de cloisons et certains câbles blindés peuvent empêcher la détection des conducteurs sous-tension. Débranchez toujours toutes les connexions possibles avec le secteur avant de procéder.
NOTA : Des décharges d’électricité statique ou de faibles courants de fuites peuvent être source de mauvais relevés. Vérifiez que la surface testée est raccordée à la terre.
RANGEMENT
•Remettez toujours le commutateur de sélection de mode (4) sur la position moyenne (OFF) avant de ranger l’appareil
•Enlevez la pile si l’appareil doit rester utilisé pendant de longues périodes de temps
ENTRETIEN
Nettoyage
•Maintenez l’état de propreté de votre appareil. Utilisez une brosse douce ou un chiffon sec pour le nettoyer.
•Evitez la pénétration de débris dans le compartiment pile
Elimination
•Ne jetez pas vos appareils ni autres équipements électriques et électroniques avec les ordures ménagères.
•Contactez la collectivité chargée de la collecte des déchets pour de plus amples informations concernant l’élimination de ce type de déchet.
Déclaration de conformité CE
Le soussigné : Mr Darrell Morris
Autorisé par : Silverline Tools
Déclare que le produit :
Nom/modèle : Détecteur 3 en 1
Nº de série/Type : 288659
Est conforme aux directives suivantes :
•Compatibilité électromagnétique 2004/108/ec
•Directive RoHS 2002/95/ec
•EN 61326-1:2006
•EN 61326-2-2:2006
La documentation technique est conservée par : Silverline Tools
Organisme notifié : Bay Area Compliance Lab
Lieu de la déclaration : Shwenzhen, Chine
Date : 29/03/11
Signature :
Directeur
Nom et adresse du fabricant ou de son représentant agréé :
Silverline Tools, Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ Royaume-Uni
