Page 1

DOUBLE INDUCTION HOB SDI 3500 A1

DOUBLE INDUCTION HOB

Operating instructions

DUPLA INDUKCIÓS FŐZŐLAP

Használati utasítás

INDUKČNÍ DESKA

Návod k obsluze

DOPPEL-INDUKTIONSKOCHPLATTE

Bedienungsanleitung

IAN 270358

PODWÓJNA INDUKCYJNA PŁYTA KUCHENNA

Instrukcja obsługi

DVOJNA INDUKCIJSKA KUHALNA PLOŠČA

Navodila za uporabo

DVOJITÁ INDUKČNÁ VARNÁ DOSKA

Návod na obsluhu

Page 2

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB Operating instructions Page 1 PL Instrukcja obsługi Strona 19 HU Használati utasítás Oldal 37 SI Navodila za uporabo Stran 55 CZ Návod k obsluze Strana 73 SK Návod na obsluhu Strana 91 DE / AT / CH Bedienungsanleitung Seite 109

Page 3

Page 4

Contents

Introduction ...................................................2

Intended use ..................................................2

Package contents ..............................................3

Disposal of packaging materials .............................................3

Description of appliance/accessories ..............................4

Technical data .................................................4

Safety guidelines ..............................................5

Function ......................................................8

Suitable cookware .............................................8

Energy-eﬃcient cooking .........................................8

Setting up .....................................................9

Electrical connection ............................................9

Operation ...................................................10

The hobs ..............................................................10

Operation ............................................................. 10

Safety cut-oﬀ ........................................................... 12

Timer ................................................................. 12

Child safety lock ........................................................13

Cleaning .....................................................14

Storage .....................................................14

Troubleshooting ..............................................15

Disposal of the appliance .......................................16

Notes on the EC Declaration of Conformity ........................16

Importer .....................................................16

Information for this domestic electric hob .........................17

Warranty ....................................................18

Service ......................................................18

SDI 3500 A1

Page 5

Introduction

Congratulations on the purchase of your new appliance! You have decided in favour of a modern, high-quality product. These operating

instructions are part of this product. They contain important information on safety, usage and disposal. Before using the product, familiarise yourself with all handling and safety guidelines. This appliance may only be used as described and for the purposes indicated. Please also pass these operating instructions on to any future owner(s).

Intended use

This appliance is intended exclusively for heating up foodstuﬀs and keeping them warm. This appliance is intended solely for use in private homes. Do not use it for commercial purposes.

Use the appliance only in dry places, and never use it outdoors.

WARNING Danger if not used for the intended purpose!

The appliance may pose a hazard if it is not used for its intended purpose and/or if it is used for any other purpose.

► Use the appliance only for its intended purpose. ► Observe the procedures described in these operating instructions.

NOTE

► Failure to use the appliance for its intended purpose and/or for an alternative

purpose can be dangerous. Use the appliance only for its intended purpose. Observe the procedures described in these operating instructions. Claims of any kind for damage resulting from misuse, incompetent repairs, unauthorised modiﬁcation or the use of unauthorised spare parts will not be accepted. The risk shall be borne solely by the user.

SDI 3500 A1

Page 6

Package contents

The appliance is supplied with the following components as standard:

▯ Double Induction Hob ▯ Operating instructions

1) Remove all parts of the appliance and the operating instructions from the box.

2) Remove all packaging material.

NOTE

► Check the package for completeness and for signs of visible damage. ► If the consignment is incomplete or damaged due to defective packaging

or carriage, contact the Service hotline (see the chapter Service).

Disposal of packaging materials

The packaging protects the appliance from damage during carriage. The packaging materials have been selected for their environmental friendliness and ease of disposal, and are therefore recyclable.

Returning the packaging to the materials cycle conserves raw materials and reduces the amount of waste that is generated. Dispose of packaging materials that are no longer needed in accordance with applicable local regulations.

NOTE

► If possible, preserve the appliance's original packaging during the warranty

period so that, in the event of a warranty claim, you can repackage the appliance properly for return.

SDI 3500 A1

Page 7

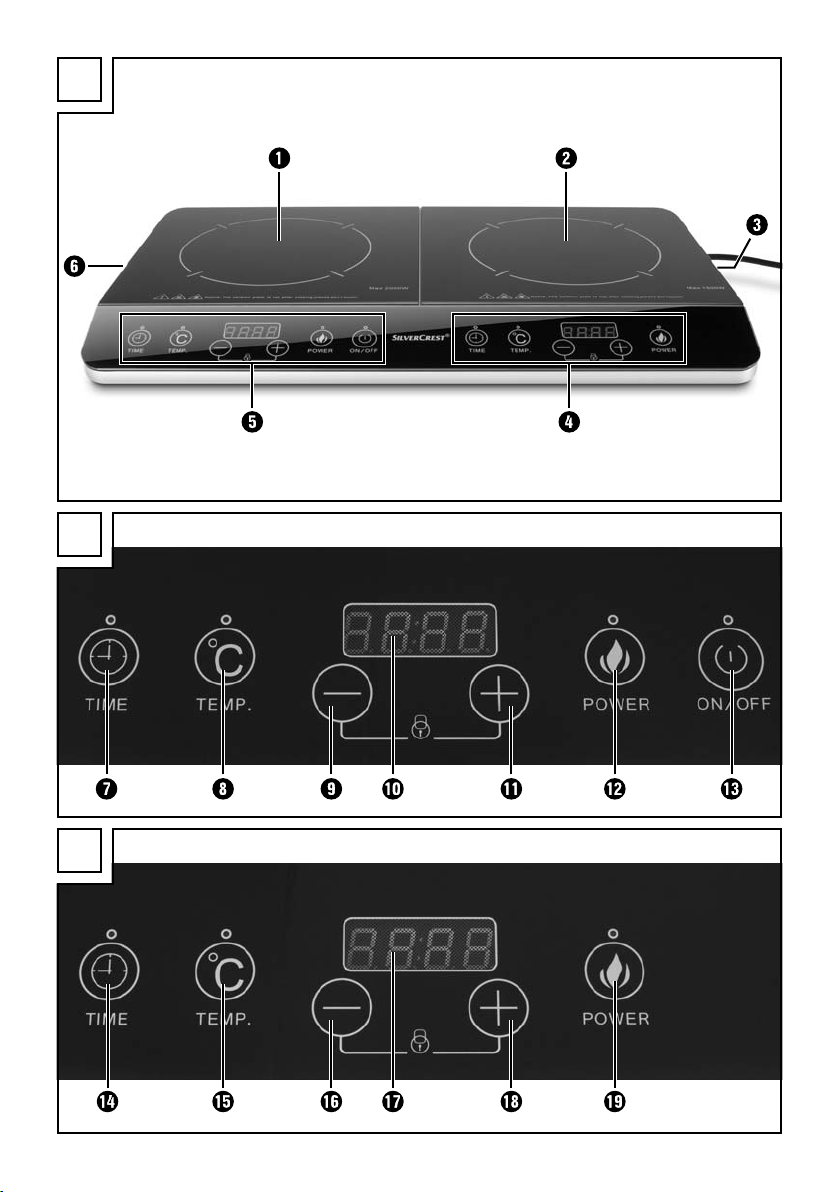

Description of appliance/accessories

Figure A:

 Left hob  Right hob  Recessed handle  Control panel (for right hob)  Control panel (for left hob)  Recessed handle

Figure B: Control panel for left hob

 TIME button  TEMP button  “-” button  Display

- “+” button 3 POWER button ! ON/OFF button (for both hobs)

Figure C: Control panel for right hob

. TIME button 0 TEMP button 6 “-” button 1 Display % “+” button + POWER button

Technical data

Mains voltage 220 - 240 V ~, 50/60 Hz Rated power max. 3500 W

Protection class

Noise emission level < 70 dB (A)

SDI 3500 A1

Page 8

Safety guidelines

RISK OF ELECTRIC SHOCK

► Ensure that the power cable never becomes wet or damp

when the appliance is in use. Route the cable so that it cannot be trapped or damaged in any way.

► After use, always disconnect the plug from the mains power

socket.

► Just switching oﬀ the appliance is not suﬃcient, as the ap-

pliance is subject to mains voltage for as long as the plug is connected to the mains power socket.

► Protect the hob from damage: Do not load it unevenly and

do not allow objects to fall onto it. Do not continue to use the appliance if either the hob or the housing is damaged. If this is the case, immediately remove the plug from the mains power socket and arrange for the appliance to be repaired.

► To prevent accidents, have defective plugs and/or power

cables replaced immediately by a qualiﬁed specialist technician or our Customer Service department.

► If the surface of the hob is cracked, disconnect the plug from

the mains power socket to avoid receiving an electric shock.

Ensure that the appliance, the power cable and the power plug are never immersed in water or other ﬂuids.

SDI 3500 A1

Page 9

WARNING! RISK OF INJURY!

► Do not touch the area where a hot cooking vessel has just

been standing. Directly after cooking, this area can be very hot.

► This appliance may be used by children aged eight years

and above and by persons with reduced physical, sensory or mental capabilities or lack of experience and/or knowledge if they are being supervised or have been instructed with regard to the safe use of the appliance and have understood the potential risks.

► The appliance must not be used as a plaything by children. ► Cleaning and user maintenance must not be performed by

children unless they are older than eight years of age and are supervised.

► Children younger than eight years of age must be kept away

from the appliance and the power cable.

► Do not heat sealed cans or other sealed containers.

Caution! Hot surface! This symbol warns you not to touch the hob directly after

use. Risk of burns!

SDI 3500 A1

Page 10

WARNING! RISK OF FIRE!

► Overheated foodstuﬀs can start burning! Never leave the appli-

ance unsupervised while it is in use.

► Additionally, never position the appliance below ﬂammable ob-

jects, especially not below curtains.

► Never heat a securely closed container. Heat expansion can

quickly cause an explosion.

► Never heat an empty container. This would overheat very

quickly, leading to a risk of ﬁre and serious damage to the hob.

► Do not place any metallic objects, such as kitchen utensils or

cutlery, on the hob. They can become very hot in the induction ﬁeld.

► Be careful when heating small amounts of oil: do not use a

high setting or temperature level. Otherwise, the oil can burn and catch ﬁre!

► Never operate the appliance on a metal table or other me-

tallic surface. This may heat up and thus cause a ﬁre. Or the appliance could become irreparably damaged.

► Do not operate the appliance using an external time-switch

or a separate remote control system.

To avoid hazards caused by electromagnetic

ﬁelds:

► Maintain a minimum distance of 1 m from appliances that

are sensitive to electromagnetic ﬁelds (e.g. screens, clocks, magnetic storage media, electronic devices, etc.).

► Medical devices, such as heart pacemakers, hearing aids

and other appliances, may need to be kept at a greater distance. If in doubt, consult the manufacturer of the medical device!

SDI 3500 A1

Page 11

Function

Whilst standard hotplates heat up themselves, in an induction hotplate the heat is created in the base of the cookware. The hob itself does not heat up; it becomes hot when food is heated upon it in a pan and the heat from the pan reﬂects onto the hob. (Reverse heating).

This is caused by an energy ﬁeld that generates heat only in magnetically conductive materials, for example, pans made of iron. In other materials, such as porcelain, glass or ceramic, the energy ﬁeld cannot generate any heating eﬀect.

Suitable cookware

Only use cookware that is suitable for induction hobs:

■ Suitable cookware consists of pots and pans with a base made of steel or

cast iron. You can identify these either by means of the markings on the pan or by ascertaining whether a magnet clings to the base of the pan.

■ Unsuitable cookware is made from any kind of metal that is non-magnetic,

such as aluminium, copper and stainless steel, as well as non-metallic vessels made of porcelain, glass, ceramic, plastics, etc. If unsuitable cookware is placed on the hobs /, “E0” appears in the relevant display /1.

■ Thin pan bases are better suited to induction cooking than thick sandwich

bases. The very short response times to setting modiﬁcations (short preheating period, rapid and controllable browning) are not possiblewhen pans with thick bases are used.

Only use cookware that is suitable for the size of the hob /. This the only way to ensure that the induction hob functions perfectly. The base of the pan may not be uneven, rather, it must sit ﬂat.

The diameter may not be less than 16 cm to ensure that the energy ﬁeld has an eﬀect. Do not use pans with a diameter in excess of 26 cm.

Energy-eﬃcient cooking

■ In order to use the energy, which is needed for heating food, in the most en-

vironmentally friendly way, we recommend using a pan with a wide diameter and one that is not very deep instead of a deep pan with a small diameter. The food is heated more quickly since the surface area of the pan being heated is greater with a large diameter. Never use pans with a diameter greater than 26 cm.

■ If you want to heat food quickly, place a lid on the pan. This ensures that less

heat escapes.

SDI 3500 A1

Page 12

Setting up

The appliance requires unrestricted ventilation to prevent overheating. Therefore, set up the appliance so that ...

– there is an all-round clearance of at least 10 cm, e.g. to the nearest wall, – at least 60 cm clearance above, e.g. to a suspended wall cabinet.

■ When moving the appliance, hold it by the recessed handles /.

■ For cooling purposes, the appliance draws in air through openings on the

base. Do not place it on textiles or ﬂeecy surfaces, such as tablecloths. Operate it only on smooth surfaces.

■ Do not place it adjacent to curtains or other textiles which, due to the airﬂow,

could cling to the appliance.

■ Do not place it on surfaces which may contain ferric or steel materials.

These may become very hot.

■ Maintain a minimum distance of 1 m from appliances that are sensitive to

electromagnetic ﬁelds (e.g. screens, clocks, magnetic storage media, electronic devices, etc.).

■ Wipe the hobs with a damp cloth to remove soiling sustained during trans-

portation. Wipe

Electrical connection

When you have unpacked and set up the appliance as described, connect the plug to a mains power socket.

■ Before you connect the appliance, ensure that the connection data (voltage

and frequency) speciﬁed on the data plate tally with that speciﬁed on your mains power supply.

■ The mains power socket must be protected by a 16A circuit breaker.

■ Do not use an extension cable to connect the appliance. In the event of an

emergency, the plug must be quickly accessible.

■ Do not route the power cable over the appliance or over hot and/or sharp-

edged surfaces.

■ Ensure that the power cable cannot become trapped.

The electrical safety of the appliance is only assured when it is connected to a correctly installed protective conductor system. Operation on a mains power socket without a protective conductor is prohibited. If in doubt, arrange for the house wiring to be checked by a qualiﬁed electrician.

The manufacturer is not liable for damage caused in consequence of a missing or interrupted protective conductor.

SDI 3500 A1

Page 13

Operation

The hobs

Both hobs / have 6 power levels:

Power levels of the right hob in watts

Power levels of the left hob  in watts

Both hobs / have 10 temperature levels:

Temperature levels in °C

Operation

1) Place the cooking vessel, with its contents, squarely on one of the hobs /.

CAUTION – PROPERTY DAMAGE!

2) Press the “ON/OFF” button !. The indicator light above the ON/OFF

NOTE

500 800 1000 1200 1300 1500

500 800 1200 1500 1800 2000

60 80 100 120 140 160 180 200 220 240

► The pans that are placed on the two hobs /may not weigh more

than 10 kg in total (including their contents). Otherwise, the appliance could be damaged.

button ! comes on.

► If you do not activate a hob / within approx. 10 seconds, the appliance

will switch itself oﬀ.

► If cooking has already taken place and either hob / still has a tempera-

ture in excess of 50°C, the respective display /1 will show "-H-".

SDI 3500 A1

Page 14

TIPS

You may select between cooking with power levels or cooking with temperature settings:

► When you are cooking in the temperature mode, the appliance heats the

cooking vessel to the set temperature. If the temperature falls below the set temperature, the appliance heats up again. The temperature is thus maintained at the desired level.

► By adjusting the "power level", the cooking vessel is heated at varying

speeds. The higher the selected power level, the faster the cookware is heated.

Always use the buttons on the appropriate control panel / for the respective hob /. You may use the two hobs / independently of one another.

3) Press the POWER button 3/+. The preset wattage can be seen on the display /1 (right hob  1000 W/left hob  1200 W). The indicator light above the POWER button 3/+ comes on.

NOTE

► If you wish to cook in temperature level mode, press the TEMP button /0

instead of the POWER button 3/+. The preset temperature of 240°C will then appear on the display /1.

4) Press the buttons “+” -/% or “-” /6 as often as is required until the desired wattage/temperature appears on the display /1.

5) In order to switch oﬀ the hob /, press and hold down the “POWER” button 3/+ until the hob / switches oﬀ. To turn both hobs / oﬀ at the same time, press the “ON/OFF” button !.

SDI 3500 A1

NOTE

► If both hobs / are switched oﬀ after use or adjustment, you must ﬁrst

press the "ON/OFF" button ! to be able to re-adjust the settings.

NOTE

► After switching oﬀ in standby mode, the appliance’s fans continue to run for

a while to discharge the heat. As long as the hobs / are at a temperature in excess of 50°C, the respective display /1 will show “-H-”. As long as „-H-“ is shown on the display /1, you can reactivate the hobs

/ by pressing the POWER 3/+ or TEMP /0 buttons.

Page 15

NOTE

► If no button is depressed for a period of two hours, the appliance will switch

oﬀ even if one or both of the hobs / is/are in operation. If you wish to wish to cook a dish for more than two hours, or to keep food warm for more than two hours, adjust the desired time using the timer (see the "Timer" section). In this way, times of up to three hours can be set.

Safety cut-oﬀ

■ For safety reasons, the pan detection switches the appliance oﬀ automatically

(into standby mode) if you remove the cooking vessel from the hob / or fail to place a cooking vessel on it.

■ If you remove the cooking vessel from the hob /, there will be 20 beeps.

The appliance will then switch oﬀ. If you place the cooking vessel back on the hob / before the 20 beeps have ﬁnished, the previously deﬁned settings will be retained.

NOTE

► As soon as you remove the cooking vessel from the hob /, "E0" is

shown on the display. After approx. one minute, the "E0" disappears and the appliance switches itself oﬀ. If the hob is still at a temperature in excess of 50°C, "-H-" will show on the respective display until the temperature drops below 50°C.

Timer

You can preselect a time period from 5–180 mins., after which the respective hob / will switch oﬀ.

1) Begin the cooking procedure (in power or temperature mode) as explained above.

2) Press the “TIME” button /.. “0” appears on the display /1. Set the desired time. If you brieﬂy press the “+” -/% or “-” /6 buttons, the time increases or decreases by 5 minutes each time the button is depressed. If you press and hold down the “+” -/% or “-” /6 button, the time increases or decreases by 10 minutes for each time the button is depressed.

The display /1 now alternately shows the set power level/temperature and the time that remains until switch-oﬀ.

After this time, the respective hob / switches oﬀ automatically.

SDI 3500 A1

Page 16

Child safety lock

To prevent unauthorised switching on or setting modiﬁcation, for instance by children, this appliance is ﬁtted with a child safety lock.

NOTE

► It does not matter whether you activate the child safety lock using the but-

tons "+" % and "-" 6 or using the buttons "+" 6 and "-" %. All buttons, except the "ON/OFF" button !, are always locked.

NOTE

► You can also the child safety lock as a safe-wipe function:

Before you wipe the buttons with a damp cloth, activate the child safety lock. This helps avoid any inadvertent activation of buttons.

When the appliance is in operation:

■ Press the “+” -/% and “-” /6 buttons together. “Loc” (LOCK), alternating

with the set power level/temperature, will show on the display /1. Now all buttons, including the “ON/OFF” button ! are locked.

■ If a single hob / is activated, the respective display /1 shows

“Loc” (LOCK), alternating with the set power level/temperature. “Loc” is permanently shown on the display /1 of the hob / that is not in operation.

■ To deactivate the child safety lock, press the “+” -/% and “-” /6 buttons

together. The buttons can now be activated again.

SDI 3500 A1

When the appliance is switched oﬀ:

■ Press the “ON/OFF” button ! to switch on the appliance.

■ Press the “+” -/% and “-” /6 buttons together. “Loc” (LOCK) appears

on the display /1. Now, all buttons, except the “ON/OFF” button ! are locked. After 10 seconds, the appliance will switch itself oﬀ.

■ If you press the “ON/OFF” button ! again in order to switch the appli-

ance on, the display shows /1 “Loc”, and the buttons remain locked. To deactivate the child safety lock, press the “+” -/% and “-” /6 buttons again together. The buttons can now be activated again.

When the timer is in operation:

■ Press the “+” -/% and “-” /6 buttons together. “Loc” (LOCK), alternating

with the current timer time, will show on the display /1.

■ To deactivate the child safety lock, press the “+” -/% and “-” /6 buttons

again together. The buttons can now be activated again.

Page 17

Cleaning

WARNING – RISK OF ELECTRIC SHOCK!

WARNING – RISK OF INJURY!

CAUTION – PROPERTY DAMAGE!

► Always remove the plug from the mains power socket before cleaning the

appliance.

Under no circumstances should the appliance or any parts thereof

►

be immersed in liquids! This could result in a potentially fatal electric shock, and the appliance could be damaged.

► Never open the appliance housing! This could lead to a potentially fatal

electric shock!

► Allow the appliance to cool down completely before cleaning it.

Risk of burns!

► Do not use solvents or abrasive cleaners. These could damage the hobs /

of the appliance.

► Do not use aggressive, chemical or abrasive cleaning agents! They could

irreparably damage the surface!

■ Use only a lightly moistened cloth to clean all surfaces and the power cable.

■ Always dry the appliance properly before using it again.

■ You can remove burnt-on soiling on the hobs /using a scraper speciﬁ-

cally designed for ceramic hobs (available in most shops selling household equipment).

■ If there is any soiling in the area of the ventilation slots on the base of the

appliance, you can attempt to remove this from the outside using a vacuum cleaner.

Storage

■ Store the cleaned and dried appliance in a dust-free and clean location.

SDI 3500 A1

Page 18

Troubleshooting

PROBLEM POSSIBLE CAUSE

The appliance is not working. The indicator light above the ON/OFF button ! fails to come on.

The appliance does not start the cooking process.

E0 is shown on one of the displays /1.

E2 is shown on one of the displays /1.

E3 is shown on one of the displays /1.

E4 is shown on one of the displays /1.

E5 or E6 is shown on one of the displays /1.

The plug is not connected.

The appliance is damaged.

There is no vessel on the respective hob

The vessel is not suitable for induction hobs.

There is no vessel on the respective hob /.

The vessel is not suitable for induction hobs.

The temperature sensor beneath the hob / is defective or there is a short circuit.

The appliance is being supplied with too much voltage (>270 V).

The appliance is not being supplied with enough voltage (<150 V).

The appliance has overheated.

/.

POSSIBLE

SOLUTIONS

Connect the appliance to a mains power socket.

Contact the Customer Service department.

Place a suitable vessel on the respective hob /.

Use a suitable vessel (see the "Suitable cookware" section).

Place a suitable vessel on the respective hob /.

Disconnect the plug from the mains power socket and contact the Customer Service department.

Check and ensure that the appliance is connected to a properly installed mains power socket with 220–240 V ~, 50 Hz.

Disconnect the plug from the mains power socket and wait until the appliance has cooled down. If the problem should persist, please contact Customer Services and specify the error code.

SDI 3500 A1

Page 19

Disposal of the appliance

Under no circumstances should you dispose of the appliance with the normal household waste. This product is subject to the provisions of European Directive 2012/19/EU.

Dispose of the appliance via an approved waste disposal company or your municipal waste disposal facility. Please observe applicable regulations. Please contact your waste disposal facility if you are in any doubt.

Notes on the EC Declaration of Conformity

This appliance complies with the essential requirements and other relevant provisions of the European Electromagnetic Compatibility Directive 2004/108/EC, the Low Voltage Directive 2006/95/EC as well as the ErP Directive 2009/125/EC, Ordinance No. 66/2014 Annex I, Sections 2 and 2.2.

The complete Declaration of Conformity, in its original form, is available from the importer.

Importer

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

SDI 3500 A1

Page 20

Information for this domestic electric hob

Symbol Value Unit

Model identiﬁcation YL35-DC01

Type of hob - Domestic electric hobs -

Number of cooking zones and/or areas

Heating technology (induction cooking zones and cooking areas, radiant cooking zones, solid plates)

For circular cooking zones or area: diameter of useful surface area per electric heated cooking zone, rounded to the nearest 5 mm

For non-circular cooking zones or areas: length and width of useful surface area per electric heated cooking zone or area, rounded to the nearest 5 mm

Energy consumption per cooking zone or area calculated per kg

Energy consumption for the hob calculated per kg

-2-

Ø 20.0 / 20.0 cm

L N/A cm

W N/A cm

electric cooking

electric hob

Induction cooking

zones

200.4 / 199.4 Wh/kg

199.9 Wh/kg

SDI 3500 A1

Page 21

Warranty

You are provided a 3-year warranty on this appliance, valid from the date of purchase. This appliance has been manufactured with care and inspected meticulously prior to delivery.

Please retain your receipt as proof of purchase. In the event of a warranty claim, please contact your Customer Service unit by telephone. This is the only way to guarantee free return of your goods.

NOTE

► This warranty is valid only for material or manufacturing faults, not for

This appliance is intended solely for private use and not for commercial purposes. The warranty shall be deemed void in the case of misuse or improper handling, use of force and interventions which have not been carried out by one of our authorised Service centres.

Your statutory rights are not restricted by this warranty. The warranty period is not prolonged by repairs eﬀected under the warranty. This also applies to replaced and repaired components.

Any damage and defects present at the time of purchase must be reported immediately after unpacking, but no later than two days after the date of purchase.

Repairs eﬀected after expiry of the warranty period shall be subject to charge.

Service

Service Great Britain

Tel.: 0871 5000 720 (£ 0.10/Min.) E-Mail: [email protected]

IAN 270358

damage sustained during carriage, parts subject to wear and tear or damage to fragile parts, e.g. switches.

Hotline availability: Monday to Friday 08:00 - 20:00 (CET)

SDI 3500 A1

Page 22

Spis treści

Wstęp .......................................................20

Użytkowanie zgodne z przeznaczeniem ..........................20

Zakres dostawy ..............................................21

Utylizacja opakowania ...................................................21

Opis urządzenia / wyposażenie .................................22

Dane techniczne ..............................................22

Wskazówki bezpieczeństwa ....................................23

Zasada działania .............................................26

Dobór właściwych naczyń kuchennych ...........................26

Gotowanie efektywne energetycznie ............................27

Ustawianie urządzenia ........................................27

Podłączenie elektryczne .......................................27

Eksploatacja .................................................28

Pola grzewcze .......................................................... 28

Obsługa ............................................................... 28

Wyłączenie awaryjne ....................................................30

Zegar sterujący ......................................................... 30

Zabezpieczenie przed dziećmi ............................................. 31

Czyszczenie ..................................................32

Przechowywanie .............................................32

Usuwanie usterek .............................................33

Utylizacja urządzenia .........................................34

Wskazówki dotyczące deklaracji zgodności WE ....................34

Importer .....................................................34

Informacje na temat tej domowej płyty grzewczej ..................35

Gwarancja ...................................................36

Serwis ......................................................36

SDI 3500 A1

Page 23

Wstęp

Gratulujemy zakupu nowego urządzenia! Jest to nowoczesny i wartościowy produkt. Instrukcja obsługi stanowi element

składowy produktu. Zawiera ona ważne informacje na temat bezpieczeństwa, użytkowania i utylizacji. Przed rozpoczęciem użytkowania produktu należy zapoznać się ze wszystkimi informacjami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować wyłącznie zgodnie z zamieszczonym tu opisem oraz w podanym zakresie zastosowań. W przypadku przekazania urządzenia osobie trzeciej należy dołączyć również całą dokumentację.

Użytkowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone wyłącznie do podgrzewania żywności i utrzymywania ciepła żywności. Urządzenie przeznaczone jest wyłącznie do stosowania w gospodarstwie domowym. Nie należy go używać do celów komercyjnych.

Urządzenie jest przeznaczone tylko do użytku w suchych pomieszczeniach i nie nadaje się do użytku na zewnątrz.

OSTRZEŻENIE Niebezpieczeństwo związane z użytkowaniem urządzenia

w sposób niezgodny z jego przeznaczeniem!

Użytkowanie urządzenia niezgodnie z jego przeznaczeniem i/lub inne niewłaściwe użycie może wiązać się z różnymi zagrożeniami.

► Urządzenie należy użytkować wyłącznie w sposób zgodny z jego prze-

znaczeniem.

► Należy przestrzegać zasad postępowania opisanych w niniejszej instrukcji

obsługi.

WSKAZÓWKA

► Użytkowanie urządzenia w sposób niezgodny z jego przeznaczeniem i/

lub inne niewłaściwe użycie może wiązać się z różnymi zagrożeniami. Urządzenie wykorzystywać wyłącznie do celów zgodnych z jego przeznaczeniem. Przestrzegać zasad postępowania opisanych w niniejszej instrukcji obsługi. Wszelkiego rodzaju roszczenia z tytułu szkód powstałych wskutek użytkowania urządzenia w sposób niezgodny z jego przeznaczeniem, wykonania niefachowych napraw, zmian dokonanych bez zgody producenta lub wskutek zastosowania niezatwierdzonych części zamiennych, są wykluczone. Ryzyko ponosi wyłącznie użytkownik.

SDI 3500 A1

Page 24

Zakres dostawy

Urządzenie dostarczone jest standardowo z następującymi elementami:

▯ Podwójna indukcyjna płyta kuchenna ▯ Instrukcja obsługi

1) Wyjmij z kartonu wszystkie elementy urządzenia oraz instrukcję obsługi.

2) Usuń wszystkie części opakowania.

WSKAZÓWKA

► Po rozpakowaniu nowego urządzenia sprawdź, czy w środku znajdują się

wszystkie części i czy nie ma żadnych widocznych uszkodzeń.

► W przypadku stwierdzenia braku lub uszkodzenia jakiegokolwiek elementu

wskutek wadliwego opakowania lub transportu skontaktuj się z infolinią serwisową (patrz rozdział Serwis).

Utylizacja opakowania

Opakowanie chroni urządzenie przed uszkodzeniem podczas transportu. Materiały opakowaniowe są przyjazne dla środowiska i można poddać je procesowi recyklingu.

Przekazanie opakowania do ponownego przetworzenia pozwoli oszczędzić surowce naturalne i zmniejszyć zanieczyszczenie środowiska. Zbędne opakowania utylizować zgodnie z lokalnymi przepisami.

WSKAZÓWKA

► W miarę możliwości zachowaj oryginalne opakowanie na czas trwania

gwarancji. Umożliwi to prawidłowe zapakowanie urządzenia do wysyłki.

SDI 3500 A1

Page 25

Opis urządzenia / wyposażenie

Rysunek A:

 lewa płyta grzewcza  prawa płyta grzewcza  uchwyt  panel obsługowy (do prawej płyty grzewczej)  panel obsługowy (do lewej płyty grzewczej)  uchwyt

Rysunek B: Panel obsługowy do lewej płyty grzewczej

 przycisk TIME  przycisk TEMP  przycisk „-“  wyświetlacz

- przycisk „+“ 3 przycisk POWER ! przycisk ON/OFF (do obu pól grzewczych)

Rysunek C: Panel obsługowy do prawej płyty grzewczej

. przycisk TIME 0 przycisk TEMP 6 przycisk „-“ 1 wyświetlacz % przycisk „+“ + przycisk POWER

Dane techniczne

Napięcie sieciowe 220 - 240 V ~, 50/60 Hz Moc znamionowa maks. 3500 W

Stopień ochrony

Poziom emisji hałasu < 70 dB(A)

SDI 3500 A1

Page 26

Wskazówki bezpieczeństwa

NIEBEZPIECZEŃSTWO PORAŻENIA

PRĄDEM ELEKTRYCZNYM

► Dopilnuj, by kabel sieciowy podczas pracy nigdy nie został

zawilgocony ani zamoczony. Kabel układaj w taki sposób, aby chronić go przed przygnieceniem lub innym rodzajem uszkodzenia.

► Po zakończeniu użytkowania urządzenia zawsze wyjmuj

wtyk z gniazda sieciowego.

► Samo wyłączenie urządzenia nie wystarczy, gdyż dopóki

wtyk znajduje się w gnieździe sieciowym, urządzenie znajduje się nadal pod napięciem.

► Powierzchnię grzewczą chroń przed uszkodzeniami: unikaj

nierównomiernego obciążania powierzchni grzewczej i zrzucania na nią przedmiotów. W przypadku uszkodzenia powierzchni grzewczej lub obudowy urządzenie nie nadaje się do dalszego użytkowania. Jak najszybciej wyjmij wtyk z gniazda zasilania i przekaż urządzenie do naprawy.

► Aby uniknąć zagrożeń, naprawę uszkodzonego wtyku lub

kabla sieciowego zleć niezwłocznie wykwaliﬁkowanemu specjaliście lub serwisowi.

► W przypadku pęknięcia powierzchni płyty grzewczej nale-

ży wyjąć wtyk z gniazda sieciowego, by zapobiec ewentualnemu porażeniu prądem elektrycznym.

Dopilnuj, by urządzenia, kabla sieciowego oraz wtyku nigdy nie zanurzać w wodzie ani w innych cieczach.

SDI 3500 A1

Page 27

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO ZRANIENIA!

► Nie dotyj powierzchni, na której wcześniej stało gorące

naczynie. Bezpośrednio po zdjęciu naczynia powierzchnia może być bardzo gorąca.

► To urządzenie może być używane przez dzieci poniżej 8

roku życia oraz przez osoby o zmniejszonych zdolnościach ﬁzycznych, sensorycznych lub umysłowych lub też osoby nieposiadające odpowiedniego doświadczenia i/lub wiedzy, wyłącznie pod nadzorem lub po przeszkoleniu w zakresie bezpiecznego używania urządzenia oraz potencjalnych zagrożeń.

► Dzieciom nie wolno bawić się urządzeniem. ► Czyszczenia ani konserwacji nie mogą wykonywać dzieci,

chyba że ukończyły one 8 rok życia i są pod nadzorem.

► Dzieci w wieku poniżej 8 lat należy trzymać z dala od urzą-

dzenia i kabla zasilającego.

► Nie podgrzewać zamkniętych puszek, ani innych zamknię-

tych pojemników.

Uwaga! Gorąca powierzchnia! Ten symbol ostrzega przed dotykaniem powierzchni

grzewczej bezpośrednio po jej użyciu. Niebezpieczeństwo poparzenia!

SDI 3500 A1

Page 28

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO POŻARU!

► Przypalone potrawy mogą się zapalić! Nie pozostawiaj

włączonego urządzenia bez nadzoru.

► Nigdy nie stawiaj urządzenia pod łatwopalnymi przedmio-

tami, w szczególności pod ﬁranami lub zasłonami.

► Nigdy nie podgrzewaj szczelnie zamkniętych pojemników.

W wyniku efektu rozszerzalności cieplej mogłyby one bardzo szybko eksplodować.

► Nigdy nie podgrzewaj pustego naczynia. Puste naczynie

bardzo szybko się przegrzewa i może spowodować niebezpieczeństwo pożaru oraz uszkodzenie powierzchni grzewczej.

► Na powierzchni płyty indukcyjnej nigdy nie stawiaj meta-

lowych przedmiotów, np. przyborów kuchennych lub sztućców. Pod wpływem działania pola indukcyjnego mogą one się bardzo mocno nagrzewać.

► Należy zachować ostrożność podczas podgrzewania

niewielkich ilości oleju - nie należy ustawiać dużej mocy ani wysokiej temperatury. W przeciwnym razie olej mógłby się zapalić i spowodować pożar!

► Nigdy nie należy używać urządzenia na metalowym sto-

le ani na innym metalowym podłożu. Podłoże metalowe mogłoby się nagrzać i spowodować pożar. Grozi to także trwałym uszkodzeniem urządzenia.

► Nie używaj urządzenia w połączeniu z zewnętrznym zega-

rem sterującym, ani z żadnym innym niezależnym systemem zdalnego sterowania.

SDI 3500 A1

Page 29

By uniknąć niebezpieczeństw związanych z

występowaniem pól elektromagnetycznych:

► Zachowaj odstęp co najmniej 1 m od urządzeń wrażliwych na

obecność pól elektromagnetycznych (np. ekrany monitorów, zegarki, magnetyczne nośniki danych, urządzenia elektroniczne itp.).

► Urządzenia medyczne, np. rozruszniki serca, aparaty słuchowe

lub inny sprzęt może wymagać zachowania jeszcze większej odległości. W celu uzyskania szczegółowych informacji o wymaganych odstępach zwróć się do producenta produktu medycznego!

Zasada działania

W odróżnieniu od nagrzewających się w całości zwykłych płyt kuchennych, płyty indukcyjne wytwarzają ciepło w dnie garnka. Samo pole grzewcze nie nagrzewa się - staje się ono gorące dopiero, gdy zostanie ogrzane ciepłem oddanym przez podgrzewane naczynie z potrawą. (nagrzewanie wtórne)

Dzieje się tak pod wpływem pola energetycznego, wytwarzającego ciepło wyłącznie w materiałach podatnych na przenikalność magnetyczną, np. garnki stalowe. W kontakcie z innymi materiałami, np. porcelaną, szkłem lub ceramiką, pole energetyczne nie powoduje ich nagrzewania.

Dobór właściwych naczyń kuchennych

Używaj wyłącznie naczyń kuchennych, przystosowanych do płyt indukcyjnych:

■ odpowiednie są garnki i patelnie z dnem stalowym lub żeliwnym. Można

to rozpoznać po oznaczeniu znajdującym się na naczyniu lub po tym, że powierzchnia dna będzie przyciągała magnes.

■ Nieodpowiednie są wszystkie metale, które nie przyciągają magnesu,

np. aluminium, miedź, stal szlachetna, a także naczynia niemetalowe, np. z porcelany, szkła, ceramiki, tworzywa sztucznego itp. Jeśli na pola grzewcze / ustawione zostaną niewłaściwe naczynia, na danym wyświetlaczu /1 pojawia się „E0“.

■ W gotowaniu na płycie indukcyjnej lepiej sprawdzają się naczynia o cień-

szych dnach, niż naczynia posiadające grubsze dna wielowarstwowe. Bardzo krótkie czasy reakcji na zmianę ustawień (krótkie czasy nagrzewania, szybkie kontrolowane obsmażanie) nie są możliwe do osiągnięcia w naczyniach z grubym dnem.

Używaj wyłącznie naczyń o średnicy pasującej do rozmiaru powierzchni grzewczej /. Tylko wtedy powierzchnia indukcyjna będzie działać prawidłowo. Dno garnka musi być równe i musi przylegać dokładnie całą powierzchnią do powierzchni płyty.

Aby zadziałał efekt pola elektromagnetycznego, średnica naczynia nie może być mniejsza niż 16 cm. Nie należy także używać naczyń o średnicy większej niż 26 cm.

SDI 3500 A1

Page 30

Gotowanie efektywne energetycznie

■ Aby w miarę możliwości oszczędnie wykorzystywać energię wymaganą do

podgrzewania potraw, zalecamy stosowanie raczej garnka o dużej średnicy i właściwej wysokości, niż garnka o małej średnicy. W ten sposób można szybciej podgrzewać potrawy, ponieważ podgrzewana powierzchnia garnka jest większa w garnku o dużej średnicy. Nie wolno jednak nigdy garnków o średnicy większej niż 26 cm.

■ Gdy chce się szybko podgrzewać potrawy, należy zakryć garnek pokryw-

ką. W ten sposób ucieka mniej ciepła.

Ustawianie urządzenia

Aby zapobiec przegrzaniu, urządzenie musi mieć zapewniony swobodny przepływ powietrza. Dlatego urządzenie ustaw tak, by ...

– dookoła była zachowana wolna przestrzeń min. 10 cm, np. od ściany; – od góry, np. od szafki podwieszanej wolna przestrzeń musi wynosić

min. 60 cm.

■ Podczas przenoszenia urządzenie chwytaj za uchwyty /.

■ W celu schłodzenia urządzenie zasysa powietrze przez otwory, znajdujące

się na jego spodzie. Dlatego nie należy ustawiać urządzenia na podłożu tekstylnym, np. na obrusach. Urządzenie ustawiać wyłącznie na gładkich powierzchniach.

■ Nie ustawiać urządzenia w pobliżu zasłon, ﬁran ani innych materiałów, które

pod wpływem powiewu powietrza mogłyby zetknąć się z urządzeniem.

■ Nie ustawiać urządzenia na podłożach metalowych, np. zawierających

żelazo lub stal. Mogłyby one się silnie rozgrzać.

■ Zachować odstęp co najmniej 1 m od urządzeń wrażliwych na obecność

pól elektromagnetycznych (jak np. ekrany monitorów, zegarki, magnetyczne nośniki danych, urządzenia elektroniczne itp.).

■ Pola grzewcze przetrzeć wilgotną ściereczką, by usunąć zanieczyszczenia

powstałe podczas transportu. Przetrzeć

Podłączenie elektryczne

Po rozpakowaniu i ustawieniu urządzenia w sposób zgodny z powyższym opisem urządzenie można podłączyć do gniazda sieciowego.

■ Przed podłączeniem należy porównać dane na tabliczce znamionowej

urządzenia (napięcie i częstotliwość) z danymi sieci elektrycznej.

■ Gniazdo elektryczne musi być zabezpieczone bezpiecznikiem 16 A.

■ Do podłączenia urządzenia nie należy używać przedłużaczy. Wtyk musi

być łatwo dostępny, umożliwiając szybkie odłączenie urządzenia w sytuacji awaryjnej.

SDI 3500 A1

Page 31

■ Kabla sieciowego nie układać na urządzeniu, ani na gorących i / lub ostrych

krawędziach.

■ Uważać na to, aby nie przygniatać kabla sieciowego.

Bezpieczeństwo elektryczne urządzenia jest zagwarantowane tylko wówczas, gdy jest ono podłączone do zainstalowanej zgodnie z przepisami sieci elektrycznej z przewodem ochronnym. Używanie urządzenia podłączonego do gniazda bez przewodu ochronnego jest zabronione. W razie wątpliwości należy zlecić sprawdzenie sieci elektrycznej przez elektryka. Producent urządzenia nie ponosi odpowiedzialności za szkody spowodowane brakiem lub uszkodzeniem przewodu ochronnego.

Eksploatacja

Pola grzewcze

Obydwa pola grzewcze / posiadają 6 stopni mocy:

Stopnie mocy prawego pola grzewczego  w watach

Stopnie mocy lewego pola grzewczego  w watach

Obydwa pola grzewcze / mają po 10 poziomów temperatury:

Poziomy temperatury w °C

500 800 1000 1200 1300 1500

500 800 1200 1500 1800 2000

60 80 100 120 140 160 180 200 220 240

Obsługa

1) Ustaw naczynie kuchenne z zawartością na środku jednego z pól grzewczych /.

UWAGA – SZKODY MATERIALNE!

► Łączna masa naczyń kuchennych, ustawionych jednocześnie na obydwu

polach /grzewczych nie może przekraczać 10 kg (łącznie z zawar- tością). W przeciwnym razie może dojść do uszkodzenia urządzenia.

2) Naciskaj przycisk „ON/OFF“ ! tak długo, aż nad przyciskiem ON/OFF ! zaświeci się lampka kontrolna.

WSKAZÓWKA

► Jeżeli w ciągu ok. 10 sekund nie aktywujemy żadnego z pól grzewczych /

, urządzenie wyłączy się samoczynnie.

► Jeżeli pole grzewcze było chwilę wcześniej używane i ajeżeli temperatura

pol / przekracza jeszcze 50°C, na odpowiednim wyświetlaczu /1 pokaże się symbol „-H-“.

SDI 3500 A1

Page 32

WSKAZÓWKI

Możemy wybierać gotowanie z wyborem stopni mocy lub gotowanie z ustawieniem konkretnej temperatury:

► podczas gotowania z ustawieniem temperatury urządzenie nagrzewa

naczynie kuchenne do ustawionej wartości temperatury. Urządzenie nagrzewa naczynie kuchenne aż do osiągnięcia ustawionej temperatury. Następnie temperatura jest utrzymywana.

► W przypadku ustawienia stopnia mocy naczynia kuchenne mogą nagrze-

wać się z różną szybkością. Im większy stopień mocy, tym szybciej będzie się nagrzewała zawartość naczynia.

Używaj zawsze przycisków, znajdujących się na panelu obsługowym /, właściwym dla wybranej płyty grzewczej /. Obydwie płyty grzewcze / można obsługiwać niezależnie od siebie.

3) Naciśnij przycisk POWER 3/+. Na wyświetlaczu /1 pojawia się ustawiona moc w watach (prawe pole grzewcze  1000 W/lewe pole grzewcze  1200 W). Lampka kontrolna nad przyciskiem POWER 3/+ świeci się.

WSKAZÓWKA

► Aby gotować z ustawieniem temperatury, należy nacisnąć przycisk TEMP.

/0 zamiast przycisku POWER 3/+. Na wyświetlaczu /1 pojawia

się wówczas domyślna temperatura 240°C.

4) Naciskaj przyciski „+“ -/% lub „-“ /6 tak długo, aż na wyświetlaczu /1 pojawi się żądana moc w watach lub temperatura.

5) Aby wyłączyć pole grzewcze /, naciśnij i przytrzymaj przycisk „POWER“ 3/+ do momentu, aż pole grzewcze / wyłączy się. Aby wyłączyć jednocześnie obydwa pola grzewcze /, naciśnij przycisk „ON/OFF“ !.

SDI 3500 A1

WSKAZÓWKA

► Jeżeli po użyciu lub dokonaniu ustawień urządzenia wyłączone są obydwa

pola grzewcze /, należy najpierw wcisnąć przycisk „ON/OFF“ !, by móc wprowadzić nowe ustawienia.

WSKAZÓWKA

► Po przełączeniu urządzenia na tryb gotowości wentylatory urządzenia

pracują jeszcze przez pewien czas, by odprowadzić ciepło. Dopóki temperatura pól grzewczych / przekracza 50°C, na odpowiednim wyświetlaczu widoczny jest symbol /1 „-H-“. Dopóki na wyświetlaczu /1 widnieje symbol „-H-“, naciskając przycisk POWER 3/+ lub TEMP. /0 można ponownie aktywować pola grzewcze /.

Page 33

WSKAZÓWKA

► Jeśli w przeciągu 2 godzin nie zostanie wciśnięty żaden przycisk, urzą-

dzenie wyłącza się, nawet jeśli pracuje jedno lub obydwa pola grzewcze

/

. Jeżeli potrawa musi być gotowana lub utrzymywana w cieple dłużej niż 2 godziny, należy ustawić żądany czas za pomocą zegara sterującego (patrz rozdz. "Zegar sterujący"). W ten sposób można ustawić czas do 3 godzin.

Wyłączenie awaryjne

■ Po zdjęciu naczynia z pola grzewczego / lub w przypadku nie posta-

wienia żadnego naczynia na polu grzewczym, system wykrywania naczynia dla bezpieczeństwa automatycznie wyłączy urządzenie (przełączy na tryb gotowości).

■ Gdy zdejmiesz naczynie z pola grzewczego /, urządzenie wyda 20

sygnałów dźwiękowych. Następnie urządzenie wyłączy się. Jeżeli w czasie 20 sygnałów dźwiękowych ponownie postawisz naczynie na polu grzewczym /, wcześniejsze ustawienia zostaną zachowane.

WSKAZÓWKA

► Po zdjęciu naczynia z pola grzewczego / na wyświetlaczu pojawia

się "E0". Po upływie ok. 1 minuty "E0" gaśnie i urządzenie wyłącza się. Jeżeli temperatura pola grzewczego stale przekracza jeszcze 50°C, na odpowiednim wyświetlaczu widoczny będzie symbol "-H-" tak długo, aż temperatura spadnie poniżej 50°C.

Zegar sterujący

Można ustawić czas w zakresie od 5 - 180 min, po upływie którego pole grzewcze / ma się automatycznie wyłączyć.

1) Proces gotowania w trybie stopni mocy lub temperatury można uruchomić w sposób opisany powyżej.

2) Naciśnij przycisk „TIME“ /.. Na wyświetlaczu /1 pojawia się „0“. Ustaw żądany czas: Po krótkim naciśnięciu przycisku „+“ -/% lub „-“ /6 czas zwiększa się lub zmniejsza każdorazowo o 5 minut. Po naciśnięciu i przytrzymaniu przycisku „+“ -/% lub „-“ /6 czas zwiększa się lub zmniejsza każdorazowo o 10 minut.

Wyświetlacz /1 pokazuje teraz na zmianę ustawiony stopień mocy/temperaturę oraz czas pozostały do wyłączenia.

Po upływie ustawionego czasu odpowiednie pole grzewcze / wyłącza się automatycznie.

SDI 3500 A1

Page 34

Zabezpieczenie przed dziećmi

W celu uniemożliwienia włączenia lub zmiany ustawień, np. przez dzieci, urządzenie jest wyposażone w funkcję zabezpieczenia przed dziećmi.

WSKAZÓWKA

► Urządzenie można zablokować przyciskami „+“ - i „-“  lub przyciskami

„+“ % i „-“ 6. Zablokowane zostają wszystkie przyciski, z wyjątkiem

przycisku „ON/OFF“ !.

WSKAZÓWKA

► Z funkcji zabezpieczenia przed dziećmi można też korzystać jako z funkcji

ochronnej podczas czyszczenia: włącz zabezpieczenie, zanim przetrzesz przyciski wilgotną ściereczką. Zapobiegnie to przypadkowemu uruchomieniu przycisków.

Gdy urządzenie pracuje:

■ Naciśnij jednocześnie przyciski „+“ -/% i „-“ /6. Na wyświetlaczu /1

pojawia się „Loc“ (LOCK) na zmianę z ustawionym stopniem mocy / temperaturą. Zablokowane są teraz wszystkie przyciski, z wyjątkiem przycisku „ON/OFF“ !.

■ Jeżeli aktywowane jest tylko jedno z pól grzewczych /, na odpowied-

nim wyświetlaczu pojawia się /1 „Loc“ (LOCK) na zmianę z ustawionym stopniem mocy / temperaturą. Na wyświetlaczu /1 nieużywanego pola grzewczego /, symbol „Loc“ widnieje przez cały czas.

■ Aby wyłączyć zabezpieczenie przed dziećmi, naciśnij ponownie jednocze-

śnie przyciski „+“ -/% i „-“ /6. Przyciski działają teraz normalnie.

Gdy urządzenie jest wyłączone:

■ Naciśnij przycisk „ON/OFF“ !, by włączyć urządzenie.

■ Naciśnij jednocześnie przyciski „+“ -/% i „-“ /6. Na wyświetlaczu /1

pojawia się teraz „Loc“ (LOCK). Zablokowane są teraz wszystkie przyciski, z wyjątkiem przycisku „ON/OFF“ !. Po upływie 10 sekund urządzenie wyłączy się automatycznie.

■ Gdy teraz ponownie wciśniesz przycisk „ON/OFF“ !, by włączyć urzą-

dzenie, na wyświetlaczu pojawi się /1 „Loc“, a przyciski pozostaną nadal zablokowane. Aby wyłączyć zabezpieczenie przed dziećmi, naciśnij ponownie jednocześnie przyciski „+“ -/% i „-“ /6. Przyciski działają teraz normalnie.

SDI 3500 A1

W trakcie pracy zegara sterującego:

■ Naciśnij jednocześnie przyciski „+“ -/% i „-“ /6. Na wyświetlaczu /1

pojawia się „Loc“ (LOCK) na zmianę z aktualnym czasem zegara oraz z aktualnymi ustawieniami temperatury lub stopnia mocy.

■ Aby wyłączyć zabezpieczenie przed dziećmi, naciśnij ponownie jednocześnie

przyciski „+“ -/% i „-“ /6. Przyciski działają teraz normalnie.

Page 35

Czyszczenie

OSTRZEŻENIE –

NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM!

► Przed czyszczeniem urządzenia należy zawsze najpierw wyjąć wtyk z

gniazda sieciowego.

►

w innych cieczach! Mogłoby to spowodować porażenie prądem elektrycznym i uszkodzenie urządzenia.

Nigdy nie otwieraj obudowy urządzenia. Grozi to śmiertelnym wypadkiem

►

na skutek porażenia prądem elektrycznym.

OSTRZEŻENIE – NIEBEZPIECZEŃSTWO URAZÓW CIAŁA!

► Przed rozpoczęciem czyszczenia odczekać do schłodzenia się urządzenia.

Niebezpieczeństwo poparzenia!

UWAGA – SZKODY MATERIALNE!

► Nie używać rozpuszczalników ani środków do szorowania. Mogą one

uszkodzić pola grzewcze / urządzenia.

► Do czyszczenia nie stosuj żadnych żrących lub agresywnych środków

chemicznych, ani środków do szorowania! Mogłyby one bezpowrotnie uszkodzić powierzchnię!

■ Do czyszczenia pól grzewczych i kabla sieciowego używaj zwilżonej

ściereczki.

■ Przed ponownym użyciem urządzenie należy dobrze osuszyć.

■ Trudne do usunięcia zanieczyszczenia pól grzewczych /można

usunąć za pomocą specjalnego skrobaka do szklanych płyt grzewczych, dostępnego w sklepach ze sprzętem AGD.

■ W przypadku pojawienia się zanieczyszczeń w rejonie wlotów powietrza

na spodzie urządzenia, można spróbować usunąć je odkurzaczem.

Urządzenia ani żadnej jego części nigdy nie zanurzaj w wodzie ani

Przechowywanie

■ Czyste i suche urządzenie należy przechowywać w czystym miejscu,

chronionym przed kurzem.

SDI 3500 A1

Page 36

Usuwanie usterek

USTERKA

Urządzenie nie działa. Kontrolka świetlna nad przyciskiem ON/OFF ! nie świeci się.

Urządzenie nie rozpoczyna pracy.

Na jednym z wyświetlaczy

/1 widnieje symbol E0.

Na jednym z wyświetlaczy

/1 widnieje symbol E2.

Na jednym z wyświetlaczy

/1 widnieje symbol E3.

Na jednym z wyświetlaczy

/1 widnieje symbol E4.

Na jednym z wyświetlaczy

/1wyświetlane jest E5

lub E6.

MOŻLIWA

PRZYCZYNA

Wtyk nie jest podłączony.

Urządzenie jest uszkodzone. Skontaktuj się z serwisem.

Na polu grzewczym nie ustawiono naczynia do gotowania.

Naczynie nie nadaje się do użycia na kuchence indukcyjnej.

Na polu grzewczym / nie postawiono naczynia do gotowania.

Naczynie nie nadaje się do użycia na kuchence indukcyjnej.

Czujnik temperatury pod polem grzewczym / jest uszkodzony lub występuje zwarcie.

Urządzenie jest zasilane zbyt wysokim napięciem (powyżej 270 V).

Urządzenie jest zasilane zbyt niskim napięciem (poniżej 150 V).

Urządzenie jest przegrzane!

/

MOŻLIWE

ROZWIĄZANIA

Podłącz urządzenie do gniazda sieciowego.

Postaw odpowiednie naczynie na jednym z pól grzewczych /.

Użyj odpowiedniego naczynia (patrz rozdz. "Właściwe naczynia do gotowania").

Postaw odpowiednie naczynie na jednym z pól grzewczych /.

Wyciągnij wtyk z gniazda zasilania i oddaj urządzenie do serwisu.

Upewnij się, że urządzenie jest podłączone do poprawnie zainstalowanego gniazda 220 - 240 V ~, 50 Hz.

Wyjmij wtyk kabla z gniazda i odczekaj do schłodzenia się urządzenia. Jeśli problem będzie występował w dalszym ciągu, zwróć się do serwisu, podając kod błędu.

SDI 3500 A1

Page 37

Utylizacja urządzenia

W żadnym przypadku nie wyrzucaj urządzenia do zwykłych śmieci domowych. Ten produkt podlega dyrektywie europejskiej nr 2012/19/EU.

Zużyte urządzenie należy oddać do certyﬁkowanego zakładu utylizacji odpadów lub do komunalnego zakładu oczyszczania. Przestrzegać aktualnie obowiązujących przepisów. W razie pytań i wątpliwości odnośnie zasad utylizacji należy zwrócić się do najbliższego zakładu utylizacji odpadów.

Wskazówki dotyczące deklaracji zgodności WE

Niniejsze urządzenie pod względem zgodności z podstawowymi wymogami i pozostałymi ważnymi przepisami spełnia wymagania europejskiej dyrektywy w sprawie kompatybilności elektromagnetycznej 2004/108/EC, dyrektywy niskonapięciowej 2006/95/EC oraz dyrektywy ErP 2009/125/EC i rozporządzenia nr 66/2014, załącznik I, akapit 2 i 2.2. Pełny oryginalny tekst deklaracji zgodności jest dostępny u importera.

Importer

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

SDI 3500 A1

Page 38

Informacje na temat tej domowej płyty grzewczej

Symbol Wartość Jednostka

Identyﬁkacja modelu YL35-DC01

Rodzaj płyty grzewczej -

Liczba pól grzewczych i/lub obszarów

Technika grzewcza (indukcyjne pola grzewcze i obszary do gotowania, promiennikowe pola grzewcze, stałe płyty grzewcze)

W przypadku okrągłych pól lub obszarów grzewczych: średnica powierzchni użytkowej elektrycznie podgrzewanego pola lub obszaru grzewczego, w zaokrągleniu do najbliższych 5 mm

W przypadku nieokrągłych pól lub obszarów grzewczych: długość i szerokość powierzchni użytkowej elektrycznie podgrzewanego pola lub obszaru grzewczego, w zaokrągleniu do najbliższych 5 mm

Zużycie energii na pole lub obszar grzewczy lub w przeliczeniu na kilogram

Zużycie energii dla płyty grzewczej w przeliczeniu na kilogram

gotowanie

elektryczne

płyta grzewcza

-2-

Ø 20,0/20,0 cm

W b.d. cm

Domowe płyty

grzewcze

Indukcyjne pola

grzewcze

.d. cm

200.4 / 199.4 Wh/kg

199.9 Wh/kg

SDI 3500 A1

Page 39

Gwarancja

Urządzenie objęte jest 3-letnią gwarancją, licząc od daty zakupu. Urządzenie zostało starannie wyprodukowane i poddane skrupulatnej kontroli przed wysyłką.

Paragon należy zachować jako dowód dokonania zakupu. W przypadku roszczeń gwarancyjnych należy skontaktować się telefonicznie z serwisem. Tylko w ten sposób można zagwarantować bezpłatną wysyłkę zakupionego produktu.

WSKAZÓWKA

► Gwarancja obejmuje tylko wady materiałowe i produkcyjne, nie dotyczy

jednak uszkodzeń transportowych, części ulegających zużyciu lub uszkodzeń kruchych części, np. przełączników.

Urządzenie jest przeznaczone wyłącznie do użytkowania w gospodarstwie domowym, a nie do celów przemysłowych. Gwarancja traci ważność w przypadku niewłaściwego używania urządzenia, używania niezgodnego z przeznaczeniem, użycia siły lub ingerencji w urządzenie dokonywanej poza autoryzowanymi punktami serwisowymi.

Niniejsza gwarancja nie ogranicza ustawowych praw nabywcy urządzenia. Okres gwarancji nie ulega przedłużeniu o czas trwania usługi gwarancyjnej. Dotyczy to również wymienionych i naprawionych części.

Ewentualne szkody i wady stwierdzone w chwili zakupu należy zgłosić niezwłocznie po rozpakowaniu urządzenia, nie później niż po upływie dwóch dni od daty zakupu.

Wszystkie naprawy wykonywane po upływie okresu gwarancji będą płatne.

Serwis

Serwis Polska

Tel.: 22 397 4996 E-Mail: [email protected]

IAN 270358

Czas pracy infolinii: od poniedziałku do piątku, w godzinach 08:00 - 20:00 czasu środkowoeuropejskiego

SDI 3500 A1

Page 40

Tartalomjegyzék

Bevezető ....................................................38

Rendeltetésszerű használat .....................................38

A csomag tartalma ............................................39

A csomagolás ártalmatlanítása .............................................39

Készülékleírás / Tartozékok ....................................40

Műszaki adatok ..............................................40

Biztonsági utasítások ..........................................41

Működési elv .................................................44

Alkalmas főzőedények ........................................44

Energia-hatékony főzés ........................................45

A készülék elhelyezése ........................................45

Elektromos csatlakoztatás ......................................45

Működés ....................................................46

A főzőlapok ............................................................ 46

Használat .............................................................46

Biztonsági kikapcsolás .................................................... 48

Időzítő ................................................................48

Gyermekzár ............................................................ 49

Tisztítás .....................................................50

Tárolás ......................................................50

Hibaelhárítás .................................................51

A készülék ártalmatlanítása ....................................52

EK megfelelőségi nyilatkozatra vonatkozó tudnivaló ...............52

Gyártja ......................................................52

A háztartási elektromos főzőlappal kapcsolatos tudnivaló ...........53

Garancia ....................................................54

Szerviz ......................................................54

SDI 3500 A1

Page 41

Bevezető

Gratulálunk új készüléke megvásárlásához! Vásárlásával modern és kiváló minőségű termék mellett döntött. A használati

útmutató a termék része. Fontos tudnivalókat tartalmaz a biztonságra, használatra és ártalmatlanításra vonatkozóan. A termék használata előtt ismerkedjen meg valamennyi használati útmutatóval és biztonsági ﬁgyelmeztetéssel. Csak a leírtak szerint és a megadott célokra használja a terméket. A készülék harmadik személynek történő továbbadása esetén adja át a készülékhez tartozó valamenynyi leírást is.

Rendeltetésszerű használat

A készülék kizárólag élelmiszerek melegítésére és melegen tartására való. A készülék kizárólag magánháztartásokban használható. Ne használja kereskedelmi célra.

A készüléket csak száraz helyiségekben használja és ne használja a szabadban.

FIGYELMEZTETÉS Nem a rendeltetésnek megfelelő használatból eredő veszély!

A készülék rendeltetésellenes és/vagy rendeltetésétől eltérő használata veszélyes lehet.

► A készüléket csak rendeltetésének megfelelően szabad használni. ► Tartsa be a jelen használati útmutatóban leírt kezelési módot.

TUDNIVALÓ

► A készülék rendeltetésellenes és/vagy rendeltetésétől eltérő használata

veszélyes lehet. A készüléket csak rendeltetésének megfelelően szabad használni. Tartsa be a jelen használati útmutatóban leírt kezelési módot. A nem rendeltetésszerű használatból, szakszerűtlen javítási munkából, jogosulatlanul végzett módosításból vagy nem engedélyezett alkatrész használatából eredő károk esetén semmilyen igény nem érvényesíthető. A kockázatot egyedül a felhasználó viseli.

SDI 3500 A1

Page 42

A csomag tartalma

A készüléket alapvetően az alábbi összetevőkkel szállítjuk:

▯ Dupla indukciós fozolap ▯ Használati útmutató

1) Vegye ki a dobozból a készülék valamennyi részét és a használati útmutatót!

2) Távolítsa el az összes csomagolóanyagot.

TUDNIVALÓ

► Ellenőrizze a csomag tartalmát, hogy hiánytalan-e és nincs-e rajta látható

sérülés.

► Hiányos szállítás vagy a nem megfelelő csomagolásból eredő, illetve a

szállítás során keletkezett károk esetén forduljon az ügyfélszolgálathoz (lásd a Szerviz fejezetet).

A csomagolás ártalmatlanítása

A csomagolás védi a készüléket a sérülésektől a szállítás során. A csomagolóanyagokat környezetbarát és hulladék ártalmatlanítási szempontok szerint választottuk ki és ezért újrahasznosíthatók.

Nyersanyagot takarít meg és csökkenti a hulladékmennyiséget, ha a csomagolást visszajuttatja az anyagkörforgásba. A feleslegessé vált csomagolóanyagokat a hatályos helyi előírásoknak megfelelően helyezze el a hulladékban.

TUDNIVALÓ

► Lehetőség szerint a garancia teljes ideje alatt őrizze meg a csomagolást,

így garanciális javítás esetén a készüléket megfelelően vissza lehet csomagolni.

SDI 3500 A1

Page 43

Készülékleírás / Tartozékok

„A“ ábra:

 bal főzőlap  jobb főzőlap  fogómélyedés  kezelőfelület (a jobboldali főzőlaphoz)  kezelőfelület (a baloldali főzőlaphoz)  fogómélyedés

„B“ ábra: Kezelőfelület a baloldali főzőlaphoz

 TIME gomb  TEMP gomb.  „-“ gomb  kijelző

- „+“ gomb 3 POWER gomb ! ON/OFF gomb (mindkét főzőlaphoz)

„C“ ábra: Kezelőfelület a jobboldali főzőlaphoz

. TIME gomb 0 TEMP gomb. 6 „-“ gomb 1 kijelző % „+“ gomb + POWER gomb

Műszaki adatok

Hálózati feszültség 220 - 240 V ~, 50/60 Hz Névleges teljesítmény max. 3500 W

Védelmi osztály

Zajkibocsátási szint < 70 dB (A)

SDI 3500 A1

Page 44

Biztonsági utasítások

ÁRAMÜTÉS VESZÉLYE

► Ügyeljen arra, hogy a hálózati kábel ne legyen vizes vagy

nedves az üzemeltetés közben. Tárolja úgy, hogy ne szorulhasson be és más módon se sérülhessen meg.

► Használat után mindig húzza ki a hálózati csatlakozódugót

a csatlakozóaljzatból.

► A kikapcsolás magában nem elegendő, mert a készülékben

mindaddig hálózati feszültség van, amíg a hálózati csatlakozó be van dugva az aljzatba.

► Védje a főzőlapot a sérülésektől: ne terhelje meg egyenetle-

nül és vigyázzon, hogy ne essen rá semmi. A készüléket nem szabad tovább használni, ha a főzőlap vagy a készülékház sérült. Ebben az esetben azonnal húzza ki a hálózati csatlakozódugót és javíttassa meg a készüléket.

► A veszélyek elkerülése érdekében a sérült hálózati csatlako-

zódugót vagy vezetéket azonnal cseréltesse ki megfelelő jogosultsággal rendelkező szakemberrel vagy az ügyfélszolgálattal.

► Ha megrepedt a főzőlap felülete, húzza ki a hálózati csatla-

kozódugót a hálózati csatlakozóaljzatból, így elkerülheti az esetleges elektromos áramütést.

Gondoskodjon arról, hogy a készülék, a hálózati kábel vagy a hálózati csatlakozódugó soha ne merüljön vízbe vagy más folyadékba.

SDI 3500 A1

Page 45

FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

► Ne érjen olyan felülethez, amelyen előzőleg forró főző-

edény állt. Közvetlenül ezután nagyon forró lehet a felület.

► A készüléket 8 éves kor feletti gyermekek és csökkent ﬁzikai,

érzékszervi vagy mentális képességű vagy tapasztalattal és/ vagy tudással nem rendelkező személyek csak felügyelet mellett használhatják, vagy ha felvilágosították őket a készülék biztonságos használatáról és megértették az ebből eredő veszélyeket.

► Gyermekek nem játszhatnak a készülékkel. ► Tisztítást és a felhasználói karbantartást 8 évesnél ﬁatalabb

vagy felügyelet nélküli gyermekek nem végezhetnek.

► Ne engedjen 8 évesnél ﬁatalabb gyerekeket a készülék és a

csatlakozó vezeték közelébe.

► Nem melegítsen zárt dobozt vagy más zárt tárolóedényt.

Figyelem! Forró felület! Ez a jel arra ﬁgyelmeztet, hogy ne érjen a főzőlaphoz

közvetlenül a használat után. Égési sérülés veszélye!

SDI 3500 A1

Page 46

FIGYELMEZTETÉS! TŰZVESZÉLY!

► Előfordulhat, hogy a túlforrósodott étel égni kezd! Soha ne

hagyja a készüléket felügyelet nélkül üzemelni.

► Soha ne tegye a készüléket gyúlékony tárgyak alá, különö-

sen ne függöny alá.

► Soha ne melegítsen teljesen lezárt edényt. A hőtágulás rövid

idő alatt robbanást okozhat.

► Soha ne melegítsen üres edényt. Az üres edény gyorsan

felforrósodik és égési sérülést okozhat, illetve kárt tehet a főzőlapban.

► Ne tegyen fémes tárgyakat, például konyhai eszközöket

vagy evőeszközöket a főzőlapra. Az ilyen tárgyak az indukciós mezőben nagyon felforrósodhat.

► Legyen óvatos, ha kis mennyiségű olajat melegít fel - ne

állítsa magas teljesítményfokozatra vagy hőmérsékletre a készüléket. Ellenkező esetben előfordulhat, hogy az olaj égni kezd és lángra kap!

► Ne működtesse a készüléket fém asztalon vagy más fém

felületen. Felforrósodhatnak és tüzet okozhatnak. Vagy helyrehozhatatlan kár keletkezhet a készülékben!

► Ne üzemeltesse a készüléket külső időkapcsolóval vagy

külön távirányító rendszerrel.

SDI 3500 A1

Page 47

Az elektromágneses mező okozta veszély

elkerülése érdekében:

► Tartson legalább 1 m távolságot olyan készülékektől, amelyek

érzékenyen reagálnak az elektromágneses mezőkre (pl. képernyők, órák, mágneses adattárolók, elektronikus készülékek, stb.).

► Orvostechnikai eszközöknél - pl. szívritmus-szabályozó,

hallókészülékek - vagy más eszközöknél előfordulhat, hogy nagyobb távolságok szükségesek. Kérje ki az orvosi készülék gyártójának véleményét!

Működési elv

Míg a normál főzőlapok főzés közben maguk is felforrósodnak, addig az indukciós főzőlap esetén a hő az edény aljában keletkezik. Maga a főzőlap nem melegszik fel - akkor lesz forró, ha ételt melegítünk rajta egy edényben, és az edényben lévő hő visszasugárzik a főzőlapra (visszamelegedés).

Ez annak az energiamezőnek köszönhető, ami csak a mágnesesen vezető anyagokban termel hőt, pl. vasedényekben. Más anyagokban, mint például porcelánban, üvegben vagy kerámiában, az energiamező nem indukál hőt.

Alkalmas főzőedények

Csak indukciós főzőlaphoz alkalmas főzőedényeket használjon:

■ Alkalmasak az acél vagy öntöttvas aljú edények és serpenyők. Ezt vagy az

edényen lévő jelölésen láthatja vagy ha egy mágnes rátapad az edény aljára.

■ Nem alkalmasak olyan fémek, amelyeken nem tapad meg a mágnes, mint

például alumínium, réz, rozsdamentes acél, és szintén nem alkalmasak a nem fémes, például porcelánból, üvegből, kerámiából, műanyagból, stb. készült edények. Ha nem megfelelő főzőedényt helyez a főzőlapokra /, akkor „E0“ jelenik meg a megfelelő kijelzőn /1.

■ A vékony aljú edények alkalmasabbak az indukciós főzéshez, mint a vastag

szendvics-aljúak. A beállítás-módosításokra történő gyors reagálás (rövid előmelegítési idő; gyorsan adagolható pirítás) vastag aljú edényeknél nem lehetséges.

Csak olyan főzőedényt használjon, ami illik a főzőlap /méretéhez. Csak így működik tökéletesen az indukciós főzőlap. Az edény alja nem lehet egyenetlen, hanem simán kell a felületen feküdnie.

Az edény aljának átmérője nem lehet kisebb 16 cm-nél; az energiamező csak így hat megfelelő módon. Ne használjon olyan edényt, amelynek átmérője nagyobb, mint 26 cm.

SDI 3500 A1

Page 48

Energia-hatékony főzés

■ A környezettudatos főzés és a lehető legkevesebb energia felhasználása

érdekében inkább nagyobb átmérőjű és alacsonyabb edényt és ne kisebb átmérőjű, de magas edényt használjon. Az nagyobb átmérőnél az edény melegítőfelülete is nagyobb, ezért az ételt gyorsabban felmelegítheti. Soha ne használjon azonban olyan edényt, ami 26 cm-nél nagyobb átmérővel rendelkezik.

■ A gyors ételfőzéshez az edényt fedéllel le kell zárni. Ilyenkor kevesebb

meleg veszik el.

A készülék elhelyezése

A készüléknek szabad levegőáramlásra van szüksége ahhoz, hogy ne forrósodjon fel túlságosan. Ezért a készüléket úgy helyezze el, hogy ...

– minden oldalon - pl. a legközelebbi falig - legalább 10 cm távolság

legyen,

– felfelé - pl. egy faliszekrényig - legalább 60 cm távolság maradjon.

■ A készülék a fogómélyedéseknél / fogva szállítható.

■ A készülék az alsó részen lévő nyílásokon keresztül szívja be a hűtésre szol-

gáló levegőt. Ne állítsa a készüléket textilből készült vagy bolyhos felületre, például asztalterítőre. Csak egyenletes felületen működtesse.

■ Ne tegye függöny, sötétítő vagy más olyan textília közelébe, amely a lég-

áram következtében a készülékhez érhet.

■ Ne állítsa vas- vagy acéltartalmú, fémes felületre. Ezek nagyon felmeleged-

hetnek.

■ Tartson legalább 1 m távolságot olyan készülékektől, amelyek érzékenyen

reagálnak az elektromágneses mezőkre (pl. képernyők, órák, mágneses memóriák, elektromos készülékek, stb.).

■ A szállítás során keletkezett szennyeződéseket nedves kendővel törölje le

a főzőlapról.

Elektromos csatlakoztatás

Miután a készüléket a leírtak szerint kicsomagolta és felállította, csatlakoztassa egy hálózati csatlakozóaljzathoz.

■ A készülék csatlakoztatása előtt hasonlítsa össze az adattáblán lévő adatokat

(feszültség és frekvencia) az Ön elektromos hálózatának adataival.

■ A hálózati csatlakozóaljzatot 16A biztonsági védőkapcsolóval kell biztosítani.

■ Nem használjon hosszabbító-kábelt a készülék csatlakoztatásához. A hálózati

csatlakozódugónak vészhelyzetben gyorsan elérhetőnek kell lennie.

SDI 3500 A1

Page 49

■ Ne vezesse át a hálózati kábelt a készülék vagy forró és / vagy éles szegélyű

felületek felett.

■ Ügyeljen arra, hogy a hálózati kábel ne szoruljon be.

A készülék elektromos biztonsága csak akkor biztosított, ha az előírásoknak megfelelően beszerelt védővezető-rendszerhez csatlakoztatják. A készüléket tilos védővezető nélküli hálózati csatlakozóaljzatra csatlakoztatva használni. Ha bizonytalan, ellenőriztesse a beszerelést villamossági szakemberrel. A gyártó nem vállal felelősséget a hiányzó vagy megszakadt védővezető által okozott károkért.

Működés

A főzőlapok

Mindkét főzőlap / 6 teljesítmény-fokozattal rendelkezik:

A jobboldali főzőlap  teljesítmény-fokozatai (watt).

A baloldali főzőlap  teljesítmény-fokozatai (watt).

Mindkét főzőlap / 10 hőmérséklet-fokozattal rendelkezik:

Hőmérséklet-fokozatok (°C)

500 800 1000 1200 1300 1500

500 800 1200 1500 1800 2000

60 80 100 120 140 160 180 200 220 240

Használat

1) Helyezze az egyik főzőlap /közepére az étellel megtöltött főzőedényt.

FIGYELEM - ANYAGI KÁR!

► A két főzőlapra / helyezett edények össztömege nem haladhatja meg

a 10 kg-ot (étellel együtt). Ellenkező esetben a készülék megrongálódhat.

2) Nyomja addig az „ON/OFF“ gombot ! , amíg az ON/OFF gomb ! fölött lévő ellenőrző lámpa világítani kezd.

TUDNIVALÓ

► Ha kb. 10 másodpercig a főzőlapok / egyikét se aktiválja, a készülék

kikapcsol.

► Ha előzőleg már főzési folyamatot hajtottak végre és valamelyik főzőlap /

 hőmérséklete 50°C felett van, akkor a megfelelő kijelzőn /1 „-H-“

jelenik meg.

SDI 3500 A1

Page 50

TUDNIVALÓ

Választhat a teljesítmény-fokozattal vagy a hőmérséklet-beállítással történő főzés között:

► Ha a „hőmérséklet-üzemmódban“ főz, akkor a készülék a főzőedényt a

beállított hőmérsékletre melegíti fel. Ha az edény hőmérséklete a beállított hőmérséklet alá csökken, a készülék újra felmelegíti. A hőmérséklet állandó marad.

► A „teljesítményfokozat“ beállításon a főzőedény különböző gyorsasággal

melegszik fel. Minél magasabb a beállított teljesítményfokozat, annál gyorsabban melegszik fel a főzőedény.

Mindig az adott kezelőfelület / gombjait kell használni a megfelelő főző- laphoz /. A két főzőlap / egymástól függetlenül is használható.

3) Nyomja meg a POWER gombot 3/+. A kijelzőn /1 az előre beállított watt-érték jelenik meg (jobboldali főzőlap  1000 W/baloldali főzőlap  1200 W). A POWER gomb 3/+ ellenőrző lámpája világít.

TUDNIVALÓ

► Ha hőmérséklet-fokozatokkal szeretne főzni, akkor nyomja meg a TEMP

gombot /0 a POWER gomb 3/+ helyett. A kijelzőn /1 ekkor az előre beállított 240°C hőmérséklet jelenik meg.

4) Nyomkodja addig a „+“ -/%, ill. „-“ /6 gombokat, amíg a kijelzőn / 1 meg nem jelenik a kívánt watt-érték/hőmérséklet.

5) A főzőlap / kikapcsolásához nyomja le és tartsa lenyomva a „POWER“ gombot 3/+, amíg a főzőlap / ki nem kapcsol. A két főzőlap / egyidejű kikapcsolásához nyomja meg az „ON/OFF“ gombot !.

SDI 3500 A1

TUDNIVALÓ

► Ha használat vagy beállítás után mindkét főzőlap / ki van kapcsolva,

akkor újabb beállítások elvégzéséhez először meg kell nyomni az „ON/

OFF“ gombot !.

TUDNIVALÓ

► A készülék kikapcsolását követően készenléti üzemmódban a készülék

ventilátorai egy ideig még tovább működnek a meleg elvezetése érdekében. Mindaddig, amíg a főzőlapok / hőmérséklete meghaladja az 50 °C-ot, az adott kijelzőn /1 „-H-“ jelenik meg. Mindaddig, amíg a kijelzőn /1 „-H-“ jelzés látható, a POWER gomb 3/ + vagy a TEMP gomb /0 megnyomásával ismét aktiválhatja a főzőlapokat /.

Page 51

TUDNIVALÓ

► Ha 2 órán keresztül egyetlen gombot se nyomnak meg, akkor a készülék

akkor is kikapcsol, ha az egyik vagy mindkét főzőlap / még működik. Ha az ételt 2 óránál hosszabb ideig főzi/tartja melegen, akkor állítsa be a kívánt időt az időzítővel (lásd az „Időzítő“ fejezetet). Ilyen módon legfeljebb 3 óra idő állítható be.

Biztonsági kikapcsolás

■ Biztonsági okokból a főzőedény-felismerés automatikusan kikapcsolja a

készüléket (készenléti üzembe), ha a főzőedényt leveszi a főzőlapról /, vagy egyáltalán nem tesz rá edényt.

■ Ha a főzőedényt leveszi a főzőlapról /, 20 hangjelzés hallható. Ezután

kikapcsol a készülék. Ha a 20 hangjelzés időtartama alatt a főzőedényt visszateszi a főzőlapra /, akkor az előző beállítások megmaradnak.

TUDNIVALÓ

► Amint leveszi az edényt a főzőlapról /, a kijelzőn „E0“ látható. Kb.

egy perc múlva eltűnik az „E0“ és a készülék kikapcsol. Ha a főzőlap hőmérséklete még 50°C felett van, akkor a kijelzőn mindaddig „-H-“ látható, amíg a hőmérséklet 50°C alá nem esik.

Időzítő

5-180 perces idő állítható be, melynek letelte után az adott főzőlapnak / ki kell kapcsolódnia.

1) Indítsa el a főzési folyamatot az előzőekben ismertetett módon (teljesítményvagy hőmérséklet-üzemmód).

2) Nyomja meg a „TIME“ gombot /.. A kijelzőn /1 „0“ látható.

3) Állítsa be a kívánt időt: Ha röviden megnyomja a „+“ -/%, ill. „-“ /6 gombot, akkor az idő 5 perccel csökken, illetve nő. Ha röviden megnyomja a „+“ -/%, ill. „-“ / 6 gombot és lenyomva tartja, akkor az idő 10 perccel csökken, illetve nő.

A kijelző /1 felváltva mutatja a beállított teljesítmény-fokozatot/hőmérsékletet és a kikapcsolásig hátralévő időt.

Az idő leteltét követően az adott főzőlap / automatikusan kikapcsol.

SDI 3500 A1

Page 52

Gyermekzár

Ha nem szeretné, hogy például gyermekek illetéktelenül bekapcsolják a készüléket, megváltoztassák a beállításokat, akkor bekapcsolhatja a készüléken lévő gyermekzárat.

TUDNIVALÓ

► Mindegy, hogy a „+“ - és „-“  vagy a „+“ gombbal % és a „-“ gomb-

bal 6 aktiválja a gyermekzárat. Ekkor az „ON/OFF“ gomb ! kivételével minden gomb zárolva lesz.

TUDNIVALÓ

► A gyermekzárat használhatja védőfunkcióként is a tisztítás során:

Aktiválja a gyermekzárat, mielőtt a gombokat nedves törlőkendővel letörli. Ezzel elkerülheti a gombok véletlen működtetését.

A készülék működése esetén

■ Nyomja meg a „+“ -/% és a „-“ /6 gombot egyszerre. A kijelzőn /

1 a beállított teljesítmény-fokozattal/hőmérséklettel felváltva „Loc“ (LOCK) jele-

nik meg. Ezzel az „ON/OFF“ gomb ! kivételével minden gomb le van zárva.

■ Amennyiben csak egy főzőlapot / aktivált, akkor a megfelelő kijelzőn /

1 a beállított teljesítmény-fokozattal/hőmérséklettel felváltva „Loc“ (LOCK) jelenik meg. Azon a kijelzőn /1, ami a nem használt főzőlaphoz / tartozik, folyamatosan „Loc“ jelenik meg.

■ A gyermekzár feloldásához nyomja meg ismét, egyszerre a „+“ -/% és a „-“

/6 gombot. A gombokat ezután szabadon használhatja, nincsenek lezárva.

SDI 3500 A1

Ha a készülék ki van kapcsolva:

■ Nyomja meg az "„ON/OFF“ gombot !, ha újra be szeretné kapcsolni a

készüléket.

■ Nyomja meg egyszerre a „+“ -/% és a „-“ /6 gombot. A kijelzőn /

1 „Loc“ (LOCK) jelenik meg. Ezzel az „ON/OFF“ gomb ! kivételével minden gomb le van zárva. 10 másodperc múlva a készülék ismét kikapcsol.

■ Ha a készülék bekapcsolásához ismét megnyomja az „ON/OFF“ gombot !,

akkor a kijelzőn /1 „Loc“ jelenik meg és a gombok még mindig le vannak zárva. A gyermekzár feloldásához nyomja meg ismét, egyszerre a „+“ -/ % és a „-“ /6 gombot. A gombokat ezután szabadon használhatja, nincsenek lezárva.

Működő időzítőnél

■ Nyomja meg egyszerre a „+“ -/% és a „-“ /6 gombot. A kijelzőn /

1 az időzítő beállított idejével és az aktuális beállítással (hőmérséklet- és teljesítmény-fokozat) váltakozva a „Loc“ (LOCK) jelenik meg.

■ A gyermekzár feloldásához nyomja meg ismét, egyszerre a „+“ -/% és „-“

/6 gombot. A gombokat ezután szabadon használhatja, nincsenek lezárva.

Page 53

Tisztítás

FIGYELMEZTETÉS - ÁRAMÜTÉS VESZÉLYE!

► A készülék tisztítása előtt mindig húzza ki a hálózati csatlakozót az aljzatból.

Semmiképpen ne merítse a készüléket vagy annak részeit folyadékba!

►

Az áramütés által életveszély állhat fenn és a készülék megsérülhet.

► Soha ne nyissa fel a készülék burkolatát. Ellenkező esetben áramütés miatti

életveszély áll fenn.

FIGYELMEZTETÉS - SÉRÜLÉSVESZÉLY!

► Tisztítás előtt hagyja lehűlni a készüléket. Égési sérülés veszélye!

FIGYELEM - ANYAGI KÁR!

► Ne használjon oldó- vagy súroló hatású szereket. Ezek kárt tehetnek a

készülék főzőlapjaiban /!

► Ne használjon erős hatású, súroló vagy vegyi tisztítószereket.

Ezek helyrehozhatatlan kárt tehetnek a készülék felületében!

■ A készülék felületeit és a hálózati kábelt csak enyhén nedves mosogatóken-

dővel tisztítsa.

■ Alaposan törölje szárazra a készüléket, mielőtt ismét használná.

■ A főzőlapokra /égett szennyeződéseket kifejezetten üveg főzőlaphoz

alkalmas, háztartási szaküzletben kapható kaparóval lehet eltávolítani.

■ Ha a készülék alatti szellőzőnyílások környékén szennyeződések láthatók,

akkor ezeket megpróbálhatja kívülről, porszívóval eltávolítani.

Tárolás

■ Tárolja a tiszta és száraz készüléket pormentes és tiszta helyen.

SDI 3500 A1

Page 54

Hibaelhárítás

PROBLÉMA LEHETSÉGES OK

A készülék nem működik. Az ON/OFF gomb ! fölött lévő ellenőrző lámpa nem világít.

A készülék nem indítja el a főzési folyamatot.

A kijelzőn /1 az E0 látható.

A kijelzőn /1 az E2 látható.

Az egyik kijelzőn /1 E3 látható.

Az egyik kijelzőn /1 E4 látható.

A kijelzők /1 egyikén E5 vagy E6 látható.

Nincs csatlakoztatva a hálózati csatlakozódugó.

A készülék hibás. Forduljon a szervizhez.

Nincs edény a megfelelő főzőlapon

Az edény nem alkalmas indukciós főzőlaphoz.

Nincs edény a megfelelő főzőlapon /.

Az edény nem alkalmas indukciós főzőlaphoz.

A főzőlap / alatti hőmérséklet-érzékelő hibás és rövidzárlat történt.

A készülék túl sok feszültséget kap (>270 V).

A készülék túl kevés feszültséget kap (< 150 V).

A készülék túlforrósodott!

/.

LEHETSÉGES

MEGOLDÁSOK

Csatlakoztassa a készüléket egy csatlakozóaljzatba.

Helyezzen megfelelő edényt a főzőlapra /.

Használjon megfelelő edényt (lásd a „Megfelelő főzőedény“ fejezetet)

Helyezzen megfelelő edényt a főzőlapra /.

Azonnal húzza ki a hálózati csatlakozódugót a csatlakozó-aljzatból és forduljon szervizünkhöz!

Győződjön meg arról, hogy a készülék előírásszerűen beszerelt csatlakozóaljzatba (220 - 240 V ~, 50 Hz) van csatlakoztatva.

Húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból és várjon, amíg a készülék lehűl. A probléma fennállása esetén a hibakód megadásával hívja fel szervizünket.

SDI 3500 A1

Page 55

A készülék ártalmatlanítása

Semmi esetre ne dobja a készüléket a háztartási hulladékba. A termékre a 2012/19/EU uniós irányelv vonatkozik.

A készüléket kizárólag engedélyezett hulladékkezelő üzemben vagy a kommunális hulladékkezelő létesítményben ártalmatlanítsa. Vegye ﬁgyelembe a hatályos előírásokat. Ha bizonytalan, vegye fel a kapcsolatot a hulladékkezelővel.

EK megfelelőségi nyilatkozatra vonatkozó tudnivaló

A készülék megfelel az elektromágneses összeférhetőségről szóló 2004/108/EC, a 2006/95/EC kisfeszültségi irányelv, valamint az energiát felhasználó termékekre vonatkozó 2009/125/EC környezetbarát tervezési irányelv, 66/2014/EU Rendelet, I. függelékének, 2. és 2.2. szakasz alapvető követelményeinek és más vonatkozó előírásoknak.

A teljes eredeti megfelelőségi nyilatkozat a gyártónál szerezhető be.

Gyártja

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY

.kompernass.com

www

SDI 3500 A1

Page 56

A háztartási elektromos főzőlappal kapcsolatos tudnivaló

Jelzés Érték Egység

Típusazonosító YL35-DC01

A főzőlap típusa -

A főzőlapok és/vagy zónák száma

Melegítési technológia (indukciós főzőlap, hősugárzó főzőlap, egyetlen egységet alkotó lap)

Kör alakú főzőlapok, vagy zónák esetén: az elektromos fűtésű főzőlap hasznos területének átmérője, 5 mm-re kerekítve

Nem kör alakú főzőlapok, vagy zónák esetén: az elektromos fűtésű főzőlap hasznos területének hossza és szélessége, 5 mm-re kerekítve

Kilogrammra vetített, becsült energiafogyasztás főzőlaponként vagy zónánként

A főzőlap kilogrammra vetített, becsült energiafogyasztása

elektromos

főzőlap

Háztartási elektromos

főzőlap

-2-

- Indukciós főzőlapok -

Ø 20

L N/A cm

W N/A cm

főzés

.0 / 20.0 cm

200.4 / 199.4 Wh/kg

199.9 Wh/kg

SDI 3500 A1

Page 57

Garancia

A készülékre a vásárlás napjától számított 3 év garanciát vállalunk. A készüléket gondosan gyártottuk, és szállítás előtt lelkiismeretesen ellenőriztük.

Kérjük, hogy a vásárlás igazolására őrizze meg a pénztári blokkot. Kérjük, hogy garanciaigény esetén telefonon forduljon ügyfélszolgálatához. Csak ebben az esetben garantálhatjuk, hogy díjmentesen tudja beküldeni az árut.

TUDNIVALÓ

► A garancia csak anyag- és gyártási hibára vonatkozik, nem pedig szállítási

A termék kizárólag magánhasználatra, nem ipari felhasználásra készült. A garancia érvényét veszti visszaélésszerű vagy szakszerűtlen kezelés, erőszak alkalmazása vagy olyan beavatkozások esetén, amelyeket általunk nem engedélyezett szervizben végeztek el.

Az Ön törvényben előírt jogait ez a garancia nem korlátozza. A garancia ideje nem hosszabbodik meg a jótállással. Ez a cserélt és javított alkatrészekre is vonatkozik.

Az esetlegesen már a vételkor meglévő károkat és hiányokat a kicsomagolás után azonnal, de legkésőbb 2 nappal a vásárlás napja után jelezni kell.

A garanciaidő lejárta után esedékes javítások díjkötelesek.

Szerviz

Szerviz Magyarország

Tel.: 0640 102785 E-Mail: [email protected]

IAN 270358

kárra, kopásra vagy törékeny részek (pl. kapcsoló) sérülésére.

Az ügyfélszolgálati forródrót elérhetősége:

hétfőtől péntekig 8.00 és 20.00 óra között (közép-európai idő szerint)

SDI 3500 A1

Page 58

Kazalo

Uvod ........................................................56

Predvidena uporaba ..........................................56

Vsebina kompleta .............................................57

Odstranitev embalaže med odpadke ........................................ 57

Opis naprave/pribor ..........................................58

Tehnični podatki ..............................................58

Varnostni napotki .............................................59

Način delovanja ..............................................62

Primerna posoda za pripravo hrane .............................62

Energetsko učinkovito kuhanje ..................................62

Namestitev ..................................................63

Električni priključek ...........................................63

Uporaba ....................................................64

Kuhalni plošči ........................................................... 64

Uporaba ..............................................................64

Varnostni izklop .........................................................66

Časovnik .............................................................. 66

Zaščita za otroke ........................................................67

Čiščenje .....................................................68

Shranjevanje .................................................68

Odprava napak ..............................................69

Odstranitev naprave med odpadke ..............................70

Opombe k Izjavi o skladnosti za EU ..............................70

Informacije o tej kuhalni plošči ..................................71

Proizvajalec ..................................................72

Servis .......................................................72

Garancijski list ................................................72

SDI 3500 A1

Page 59

Uvod

Iskrene čestitke ob nakupu vaše nove naprave! Odločili ste se za sodoben in kakovosten izdelek. Navodila za uporabo so sestavni

del izdelka. Vsebujejo pomembne napotke za varnost, uporabo in odstranjevanje naprave med odpadke. Preden začnete izdelek uporabljati, se seznanite z vsemi napotki o njegovi uporabi in varnosti. Izdelek uporabljajte samo na opisani način in le za navedena področja uporabe. Ob predaji izdelka tretji osebi zraven priložite vso dokumentacijo.

Predvidena uporaba

Naprava je namenjena izključno za segrevanje in ohranjevanje toplote živil. Naprava je namenjena izključno za uporabo v zasebnih gospodinjstvih. Ne uporabljajte je v poslovne namene.

Napravo uporabljajte samo v suhih prostorih in je nikoli ne uporabljajte na prostem.

OPOZORILO Nevarnost zaradi nepredvidene uporabe!

V primeru nepredvidene uporabe in/ali drugačne vrste uporabe naprava lahko predstavlja vir nevarnosti.

► Napravo uporabljajte izključno v predvidene namene. ► Z napravo ravnajte tako, kot je opisano v navodilih za uporabo.

NAPOTEK

► V primeru nepredvidene uporabe in/ali drugačne vrste uporabe naprava

lahko predstavlja vir nevarnosti. Napravo uporabljajte izključno v predvidene namene. Z napravo ravnajte tako, kot je opisano v navodilih za uporabo. Izključeno je uveljavljanje kakršnih koli zahtevkov na podlagi škode, nastale zaradi nepredvidene uporabe, nestrokovnih popravil, nedovoljenih sprememb ali uporabe nedovoljenih nadomestnih delov. Tveganje nosi izključno uporabnik.

SDI 3500 A1

Page 60

Vsebina kompleta

Naprava ob nakupu standardno vsebuje naslednje sestavne dele:

▯ Dvojna indukcijska kuhalna plošča ▯ Navodila za uporabo

1) Iz škatle vzemite vse dele naprave in navodila za uporabo.

2) Odstranite ves embalažni material.

NAPOTEK

► Preverite, ali komplet vsebuje vse sestavne dele in ali ti nimajo vidnih

poškodb.

► V primeru nepopolne dobave ali poškodb zaradi pomanjkljive embalaže ali

prevoza se obrnite na telefonsko servisno službo (glejte poglavje Servis).

Odstranitev embalaže med odpadke

Embalaža napravo varuje pred poškodbami med prevozom. Embalažni materiali so izbrani v skladu s svojo ekološko primernostjo in tehničnimi vidiki odstranjevanja, zato jih je mogoče reciklirati.

Vrnitev embalaže v krogotok materialov pomeni prihranek surovin in manj odpadkov. Nepotrebne embalažne materiale odstranite med odpadke v skladu z veljavnimi lokalnimi predpisi.

NAPOTEK

► Embalažo med garancijsko dobo naprave po možnosti hranite, da boste

napravo lahko pravilno zapakirali v primeru uveljavljanja garancije.

SDI 3500 A1

Page 61

Opis naprave/pribor

Slika A:

 leva kuhalna plošča  desna kuhalna plošča  vdolbina za prijem  upravljalno polje (za desno kuhalno ploščo)  upravljalno polje (za levo kuhalno ploščo)  vdolbina za prijem

Slika B: Upravljalno polje za levo kuhalno ploščo

 tipka TIME  tipka TEMP  tipka »–«  prikaz

- tipka »+« 3 tipka POWER ! tipka ON/OFF (za obe kuhalni plošči)

Slika C: Upravljalno polje za desno kuhalno ploščo

. tipka TIME 0 tipka TEMP 6 tipka »–« 1 prikaz % tipka »+« + tipka POWER

Tehnični podatki

Omrežna napetost 220–240V~, 50/60 Hz Nazivna moč največ 3500 W

Razred zaščite

Raven emisije hrupa < 70dB(A)

SDI 3500 A1

Page 62

Varnostni napotki

NEVARNOST ELEKTRIČNEGA UDARA

► Pazite, da se električni kabel med delovanjem nikoli ne na-

vlaži ali omoči. Kabel speljite tako, da se nikjer ne zatika in da se ga ne da poškodovati na kak drugačen način.

► Po uporabi električni vtič vedno izvlecite iz električne vtičnice. ► Sam izklop ne zadostuje, saj je naprava pod električno nape-

tostjo, dokler je električni vtič priklopljen v vtičnico.

► Kuhalno ploščo zavarujte pred poškodbami: ne obremenjujte

je neenakomerno in poskrbite, da nanjo ne bodo padali nobeni predmeti. Če je kuhalna plošča ali ohišje poškodovano, se naprava ne sme več uporabljati. V tem primeru električni vtič takoj potegnite iz vtičnice in napravo najprej dajte popraviti.

► Da se izognete nevarnostim, naj vam poškodovane elek-

trične vtiče ali električne kable takoj zamenjajo pooblaščeni strokovnjaki ali servisna služba.

► Če je površina kuhalne plošče opraskana, električni vtič

potegnite iz električne vtičnice, da preprečite morebiten udar električnega toka.

Preprečite, da bi kakor koli prišlo do potopitve naprave, električnega kabla ali električnega vtiča v vodo ali druge tekočine.

SDI 3500 A1

Page 63

OPOZORILO! NEVARNOST TELESNE POŠKODBE!

► Ne dotikajte se površine, na kateri je pred tem bila vroča po-

soda za pripravo hrane. Neposredno po premestitvi posode je lahko takšna površina zelo vroča.

► Otroci od 8. leta starosti naprej in osebe z zmanjšanimi ﬁzični-

mi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami in znanjem to napravo lahko uporabljajo le, če jih pri tem nekdo nadzoruje ali jih je poučil o varni uporabi naprave in so razumeli nevarnosti, ki izhajajo iz uporabe naprave.

► Otroci se z napravo ne smejo igrati. ► Otroci ne smejo naprave čistiti ali je vzdrževati kot uporabniki,

razen če so starejši od 8 let in dela izvajajo pod nadzorom.

► Otrokom, ki so mlajši od 8 let, približevanje napravi in pri-

ključni napeljavi ni dovoljeno.

► Ne segrevajte nobenih zaprtih pločevink ali drugih zaprtih

posod.

Pozor! Vroča površina!

Ta simbol svari pred dotikanjem kuhalne plošče nepo-

sredno po uporabi naprave. Nevarnost opeklin!

SDI 3500 A1

Page 64

OPOZORILO! NEVARNOST POŽARA!

► Preveč segreta živila lahko začnejo goreti! Naprave nikoli ne

pustite delovati brez nadzora.

► Naprave tudi nikoli ne postavljajte pod vnetljive predmete,

še posebej ne pod zastore ali zavese.

► Nikoli ne segrevajte trdno zaprte posode. Širjenje toplote

oz. pare lahko hitro povzroči eksplozijo.

► Nikoli tudi ne segrevajte prazne posode. Taka posoda bi se

prehitro segrela in zaradi tega lahko povzročila tako opekline kot tudi poškodovala kuhalno ploščo.

► Na indukcijsko ploščo tudi ne polagajte nobenih kovinskih

predmetov, na primer kuhinjskih potrebščin ali delov pribora. Ti bi se lahko na indukcijski plošči zelo segreli.

► Pri segrevanju majhnih količin olja bodite previdni – ne na-

stavljajte velike moči ali visoke temperature. V nasprotnem primeru se olje lahko vname in začne goreti!

► Naprave nikoli ne smete uporabljati na kovinski mizi ali

drugi kovinski podlagi. Taka podlaga se lahko hitro segreje in tako povzroči požar. Lahko pa se nepopravljivo poškoduje tudi naprava.

► Naprave ne uporabljajte z dodatno stikalno uro ali ločenim

daljinskim sistemom za upravljanje.

Da preprečite nevarnosti zaradi

elektromagnetnih polj:

► Poskrbite za najmanj 1m razdalje do naprav, ki so obču-

tljive na elektromagnetna polja (npr. zasloni, ure, magnetni pomnilniški mediji, elektronske naprave itd.).

► Po potrebi je treba varnostno razdaljo povečati, če gre za

medicinske naprave, kot so srčni spodbujevalniki, slušni aparati ali drugi pripomočki. O tem se pozanimajte pri proizvajalcu medicinskega izdelka!

SDI 3500 A1

Page 65

Način delovanja

Medtem ko se običajne kuhalne plošče segrevajo same, toplota pri indukcijskih kuhalnih ploščah nastaja na dnu posode za pripravo hrane. Sama kuhalna plošča se ne segreva – segreje se le zaradi segrevanja jedi v posodi na plošči, ko toplota v loncu greje kuhalno ploščo (povratno segrevanje).

Za to skrbi energijsko polje, ki toploto ustvarja le v materialih z magnetno prevodnostjo, npr. v železnih posodah. To energijsko polje nima nobenega toplotnega učinka v drugih materialih iz npr. porcelana, stekla ali keramike.

Primerna posoda za pripravo hrane

Za pripravo hrane uporabljajte le posodo, ki je primerna za indukcijske kuhalne plošče:

■ Za to so primerni lonci in ponve z dnom iz jekla ali litega železa. Ali je

posoda primerna, ugotovite po oznaki na njej ali s preizkusom z magnetom, če se ta prime dna posode.

■ Neprimerne za uporabo so vse kovine, na katere se magnet ne prime, npr.

aluminij, baker, legirano jeklo, pa tudi nekovinska posoda, npr. iz porcelana, stekla, keramike, plastike itd. Če na kuhalni plošči / postavite neprimerno posodo za kuhanje, se pojavi „E0“ na ustreznem prikazu /1.

■ Za indukcijsko pripravo hrane so primernejše posode s tankim dnom kot

posode z debelim, dvojnim dnom. Zelo kratki časi odziva na spremembe nastavitve (kratek čas predhodnega ogrevanja; hitro odmerjeno pečenje) pri debelem dnu posode niso mogoči.

Uporabljajte le posodo za kuhanje, ki ustreza velikosti kuhalne plošče /. Le tako bo lahko indukcijska kuhalna plošča delovala brezhibno. Dno posode ne sme biti neenakomerno, temveč mora biti ravno, da se prilega plošči.

Premer ne sme biti manjši od 16 cm, sicer energijsko polje ne bo delovalo. Ne uporabljajte loncev s premerom, večjim od 26 cm.

Energetsko učinkovito kuhanje

■ Za čim bolj okolju prijazno izkoriščanje energije, potrebne za segrevanje

jedi, priporočamo, da uporabite bolj nizek lonec s širokim dnom, ne pa visok lonec z manjšim premerom. Tako lahko jedi hitreje segrejete, saj je površina lonca, ki se segreva, pri večjem premeru večja. Vendar pa nikoli ne uporabljajte loncev s premerom, večjim od 26 cm.

■ Če jedi želite hitro segreti, lonec zaprite s pokrovom. Tako bo uhajalo manj

toplote.

SDI 3500 A1

Page 66

Namestitev

Do naprave je treba zagotoviti prost dotok zraka, da se ne bo pregrela. Zaradi tega jo namestite tako, da...

– bo okrog nje, npr. do najbližje stene, najmanj 10cm, – bo nad njo, npr. do kuhinjske viseče omarice, najmanj 60cm.

■ Za prenašanje napravo primite za vdolbini za prijem /.

■ Naprava se hladi s sesanjem zraka skozi odprtine na spodnji strani.

Ne postavljajte je na površine iz blaga ali na mehke površine, na primer namizne prte. Uporabljajte jo le na gladkih površinah.

■ Naprave ne postavljajte v bližino zaves, zastorov ali drugih predmetov iz

blaga, ki bi jih zračni tok lahko pritisnil ob napravo.

■ Naprave ne postavljajte na kovinske podlage, na primer s sestavnimi deli

iz železa ali jekla. Take podlage bi se lahko zelo segrele.

■ Poskrbite za najmanj 1m razdalje do naprav, ki so občutljive na elektro-

magnetna polja (npr. zasloni, ure, magnetni pomnilniški mediji, elektronske naprave itd.).

■ Da pred prevozom očistite umazanijo, obrišite kuhalni plošči z vlažno krpo.

Električni priključek

Ko napravo po navodilih razpakirate in namestite, jo priklopite v električno vtičnico.

■ Pred priklopom naprave preverite, ali se podatki za priklop (električna

napetost in frekvenca električnega toka) na tipski tablici naprave ujemajo s podatki za vaše električno omrežje.

■ Električna vtičnica mora biti zaščitena z varnostnim zaščitnim stikalom

s 16A.

■ Za priklop naprave ne uporabljajte nobenih kabelskih podaljškov.

V sili mora biti električni vtič hitro dostopen.

■ Električnih kablov ne polagajte čez napravo ali čez vroče površine in/ali

površine z ostrimi robovi.

■ Pazite, da električni kabel ne bo ukleščen.

Električna varnost naprave je zagotovljena le v primeru, če je naprava priklopljena na po predpisih vgrajen sistem z varnostnimi vodniki. Priklop v električno vtičnico brez zaščitnega vodnika in uporaba sta prepovedana. Če imate dvome glede električne vgradnje v stanovanju, prosite električarja, naj jo pregleda. Izdelovalec ne krije škode, ki bi nastala zaradi neobstoječega ali prekinjenega zaščitnega vodnika.

SDI 3500 A1

Page 67

Uporaba

Kuhalni plošči

Kuhalni plošči / imata 6 moči segrevanja:

Moči segrevanja desne kuhalne plošče v W

Moči segrevanja leve kuhalne plošče  v W

Kuhalni plošči / imata 10 temperaturnih stopenj:

Temperaturne stopnje v °C

Uporaba

1) Na sredino ene od kuhanih plošč /postavite lonec z vsebino.

POZOR – MATERIALNA ŠKODA!

► Teža vseh loncev (z živili vred) na obeh kuhalnih ploščah /ne sme

biti večja od 10 kg. V nasprotnem primeru se naprava poškoduje.

2) Pritiskajte tipko »ON/OFF« ! tako dolgo, dokler ne zasveti kontrolna lučka nad tipko ON/OFF !.

500 800 1000 1200 1300 1500

500 800 1200 1500 1800 2000

60 80 100 120 140 160 180 200 220 240

NAPOTEK

► Če v 10sekundah ne vklopite nobene kuhalne plošče /, se naprava

spet izklopi.

► Če bi se pred tem zaključil postopek kuhanja in bi katera od kuhalnih

plošč / še imela temperaturo nad 50°C, se na ustreznem prikazu /1 pojavi »-H-«.

SDI 3500 A1

Page 68

NAPOTKI

Izbirate lahko med pripravo jedi z nastavitvami moči ali nastavitvami temperature:

► Če jedi pripravljate z nastavitvijo temperature, naprava posodo za pripravo

hrane segreje na nastavljeno temperaturo. Če nastavljena temperatura ni dosežena, naprava segreva naprej. Temperatura se tako ohranja.

► Pri pripravi jedi z nastavljanjem moči se posoda za pripravo hrane segreva

različno hitro. Čim večja je nastavljena moč segrevanja, tem hitreje se bo posoda za pripravo hrane segrevala.

Vedno uporabljajte tipke ustreznega upravljalnega polja / za ustrezno kuhalno ploščo /. Kuhalni plošči / lahko uporabljate neodvisno drugo od druge.

3) Pritisnite tipko POWER 3/+. Na prikazu /1 se pojavi vnaprej nastavljeni podatek o moči v W (desna kuhalna plošča  1000W/leva kuhalna plošča  1200W). Kontrolna lučka nad tipko POWER 3/+ sveti.

NAPOTEK

► Če želite kuhati s temperaturnimi stopnjami, pritisnite tipko TEMP. /0

namesto tipke POWER 3/+. Na prikazu /1 se potem pojavi vnaprej nastavljena temperatura 240°C.

4) Pritisnite tipko »+« -/% oz. »–« /6 tako pogosto, dokler se na prikazu /1 ne izpiše želena moč v W/temperatura.

5) Za izklop kuhalne plošče / pridržite tipko »POWER« 3/+, dokler se kuhalna plošča / ne izklopi. Za istočasni izklop obeh kuhalnih plošč / pritisnite tipko »ON/OFF« !.

SDI 3500 A1

NAPOTEK

► Če sta kuhalni plošči / po koncu uporabe ali nastavljanja izklopljeni,

morate najprej pritisniti tipko »ON/OFF« !, da lahko ponovno začnete izvajati nastavitve.

NAPOTEK

► Po izklopu oziroma preklopu v pripravljenost ventilatorji naprave še nekaj

časa delujejo, da od naprave odvedejo toploto. Dokler imata kuhalni plošči / temperaturo nad 50°C, se na ustreznem prikazu /1 izpisuje »-H-«. Dokler je »-H-« še viden na prikazu /1, lahko s pritiskom tipke POWER 3/+ ali TEMP. /0 znova aktivirate kuhalni plošči /.

Page 69

NAPOTEK

► Če 2 uri ne pritisnete nobene tipke, se naprava izklopi, tudi če katera od

kuhalnih plošč / še deluje. Če želite jed pripravljati/ohranjati toplo dlje kot 2 uri, nastavite želeni čas s časovnikom (glejte poglavje »Časovnik«). Tako lahko nastavite čase do 3 ur.

Varnostni izklop

■ Prepoznavanje loncev iz razlogov varnosti napravo samodejno izklopi, ko

lonec vzamete s kuhalne plošče / ali če na plošči ni nobene posode.

■ Ko vzamete lonec s kuhalne plošče /, zadoni 20 zvočnih signalov.

Potem se naprava izklopi. Če med temi 20 zvočnimi signali lonec ponovno odložite na kuhalno ploščo /, se prej vnesene nastavitve ohranijo.

NAPOTEK

► Ko posodo za kuhanje vzamete s kuhalne plošče /, začne utripati

»E0« na zaslonu. Po približno eni minuti »E0« ugasne in naprava se izklopi. Če ima kuhalna plošča še temperaturo nad 50°C, je na prikazu napis »-H-« tako dolgo, dokler temperatura ne pade pod 50°C.

Časovnik

Vnaprej lahko izberete čas 5–180 minut, po katerem naj se ustrezna kuhalna plošča / izklopi.

1) Zaženite postopek kuhanja (v načinu moči ali temperature), kot je razloženo zgoraj.

2) Pritisnite tipko »TIME« /.. Na prikazu /1 se pojavi »0«. Nastavite želeni čas: Če na kratko pritisnete tipko »+« -/% oz. »–« /6, se čas podaljša oz. skrajša za vsakokrat 5 minut. Če na kratko pritisnete tipko »+« -/% oz. »–« /6 in jo držite pritisnjeno, se čas podaljša oz. skrajša v korakih po 10 minut.

Na prikazu /1 se izmenjaje prikazujeta nastavljena stopnja moči/temperatura in preostali čas do izklopa.

Po poteku časa se ustrezna kuhalna plošča / samodejno izklopi.

SDI 3500 A1

Page 70

Zaščita za otroke

Naprava je opremljena z zaščito za otroke, da je ti ne bi nedovoljeno vklopili ali spreminjali njenih nastavitev.

NAPOTEK

► Ni pomembno, ali zaščito za otroke aktivirate s tipkama »+« - in »–« 

ali s tipkama »+« % in »–« 6. Pri tem se vedno blokirajo vse tipke razen

tipke »ON/OFF« !.

NAPOTEK

► Funkcijo zaklepanja z zaščito za otroke uporabljajte tudi kot pomoč med

čiščenjem: preden tipke začnete brisati z vlažno krpo, vklopite zaščito za otroke. Tako ne boste nenamerno pritisnili tipk.

Ko naprava deluje:

■ Istočasno pritisnite tipki »+« -/% in »–« /6. Na prikazu /1 se izme-

njaje pojavljata »Loc« (LOCK) in nastavljena stopnja moči/temperatura. Sedaj so blokirane vse tipke razen tipke »ON/OFF« !.

■ Če je aktivirana samo kuhalna plošča /, se na ustreznem prikazu /1

izmenjaje pojavljata »Loc« (LOCK) in nastavljena stopnja moči/temperatura. Na prikazu /1 kuhalne plošče /, ki se ne uporablja, je napis »Loc« trajno prisoten.

■ Za odpravo zaščite za otroke znova istočasno pritisnite tipki »+« -/% in

»–« /6. Tipke so sedaj znova aktivirane.

SDI 3500 A1

Ko je naprava izklopljena:

■ Pritisnite tipko »ON/OFF« !, da napravo vklopite.

■ Istočasno pritisnite tipki »+« -/% in »–« /6. Na prikazu /1se po-

javi »Loc« (LOCK). Sedaj so blokirane vse tipke razen tipke »ON/OFF« !. Čez 10 minut se naprava samodejno znova izklopi.

■ Če sedaj znova pritisnete tipko »ON/OFF« !, da bi napravo vklopili, se na

prikazu /1 pojavi »Loc« in tipke ostanejo blokirane. Za odpravo zaščite za otroke znova istočasno pritisnite tipki »+« -/% in »–« /6. Tipke so sedaj znova aktivirane.

Pri delovanju časovnika:

■ Istočasno pritisnite tipki »+« -/% in »–« /6. Na prikazu /1 se

izmenjaje pojavljajo »Loc« (LOCK), trenutni čas časovnika in trenutna nastavitev (stopnja temperature ali moči).

■ Za odpravo zaščite za otroke znova istočasno pritisnite tipki »+« -/%

in »–« /6. Tipke so sedaj znova aktivirane.

Page 71

Čiščenje

OPOZORILO ‒ NEVARNOST ELEKTRIČNEGA UDARA!

► Pred čiščenjem naprave vedno izvlecite električni vtič iz vtičnice.

Naprave ali njegovih delov v nobenem primeru ni dovoljeno polagati

►

v kakršne koli tekočine! Tako ravnanje lahko povzroči smrtno nevarnost zaradi električnega udara ter poškoduje napravo.

► Ohišja naprave nikoli ne odpirajte. V nasprotnem primeru lahko pride do

smrtno nevarnega električnega udara.

OPOZORILO – NEVARNOST TELESNIH POŠKODB!

► Pred čiščenjem naj se naprava dovolj ohladi.

Nevarnost opeklin!

POZOR – MATERIALNA ŠKODA!

► Pri čiščenju ne uporabljajte topil ali ostrih čistil. Omenjene snovi lahko

poškodujejo kuhalni plošči / naprave.

► Za čiščenje ne uporabljajte nobenih agresivnih, kemičnih ali ostrih čistil!

Ta lahko nepopravljivo poškodujejo površine naprave!

■ Vse površine in električni kabel čistite le z rahlo navlaženo krpo za pomivanje

posode.

■ Napravo pred ponovno uporabo v vsakem primeru dobro osušite.

■ Sprijeto umazanijo lahko s kuhalnih plošč /odstranite s posebnim

strgalom, namenjenim za čiščenje steklenih kuhalnih plošč, ki ga je mogoče kupiti v trgovinah z gospodinjskimi pripomočki.

■ Če je umazanija vidna v zračnih režah pod napravo, jo lahko poskusite od

zunaj izsesati oziroma posesati s sesalnikom za prah.

Shranjevanje

■ Očiščeno in suho napravo shranite na čistem mestu brez prisotnosti prahu.

SDI 3500 A1

Page 72

Odprava napak

PROBLEM MOŽEN VZROK MOŽNE REŠITVE

Naprava ne deluje. Kontrolna lučka nad tipko ON/OFF ! ne sveti.

Naprava ne začne segrevati kuhalnih plošč.

Na enem od prikazov /1 se prikazuje E0.

Na enem od prikazov /1 se prikazuje E2.

Na enem od prikazov /1 se prikazuje E3.

Na enem od prikazov /1 se prikazuje E4.

NNa enem od prikazov

/1 se pojavi E5 ali E6.

Električni vtič ni priklopljen v električno vtičnico.

Naprava je poškodovana.

Na ustrezni kuhalni plošči

 ni posode za pripravo

hrane.

Posoda ni primerna za indukcijske kuhalne plošče.

Na ustrezni kuhalni plošči /

 ni posode za pripravo hrane.

Posoda ni primerna za indukcijske kuhalne plošče.

Temperaturni senzor pod kuhalno ploščo / je okvarjen ali pa je prišlo do kratkega stika.

Naprava se napaja s previsoko napetostjo (<270V).

Naprava se napaja s premajhno napetostjo (<150V).

Naprava je pregreta!

Napravo priklopite v električno vtičnico.

Obrnite se na servisno službo.

/

Na kuhalno ploščo / postavite primerno posodo za pripravo hrane.

Uporabite primerno posodo (glejte poglavje »Primerna posoda za pripravo hrane«).

Na kuhalno ploščo / postavite primerno posodo za pripravo hrane.

Električni vtič izvlecite iz električne vtičnice in se obrnite na servis.

Poskrbite, da bo naprava priklopljena v po predpisih instalirano električno vtičnico z napetostjo 220–240V~, 50 Hz.

Električni vtič izvlecite iz električne vtičnice in počakajte, da se naprava ohladi. Če bi težava še vedno obstajala, se obrnite na servisno službo in navedite kodo napake.

SDI 3500 A1

Page 73

Odstranitev naprave med odpadke

Naprave nikakor ne odvrzite med običajne gospodinjske odpadke. Za izdelek velja evropska direktiva 2012/19/EU.

Napravo oddajte pri podjetju, registriranem za odstranjevanje odpadkov, ali pri svojem komunalnem podjetju za odstranjevanje odpadkov. Upoštevajte trenutno veljavne predpise. V primeru dvoma se obrnite na najbližje podjetje za odstranjevanje odpadkov.

Opombe k Izjavi o skladnosti za EU

Ta naprava glede skladnosti z osnovnimi zahtevami in drugimi ustreznimi predpisi ustreza evropski direktivi o elektromagnetni združljivosti 2004/108/EC, direktivi o nizkonapetostnih napravah 2006/95/EC ter direktivi ErP 2009/125/EC, Uredbi št. 66/2014, Prilogi I, oddelku 2 in 2.2.

Celotna izvirna izjava o skladnosti je na voljo pri uvozniku.

SDI 3500 A1

Page 74

Informacije o tej kuhalni plošči

Simbol Vrednost Enota

Naziv modela YL35-DC01

Tip kuhalne plošče -

Število kuhalnih plošč in/ali področij

Tehnologija segrevanja (indukcijske kuhalne plošče in področja, kuhalne plošče s sevanjem toplote, običajne kuhalne plošče)

Pri okroglih kuhalnih ploščah ali področjih: premer uporabne površine ene kuhalne plošče, zaokrožen na 5mm

Pri ne-okroglih kuhalnih ploščah ali področjih: dolžina in širina uporabne površine ene električno ogrevane kuhalne plošče ali področja, zaokrožena na 5mm

Poraba električnega toka ene kuhalne plošče ali področja na kg

Poraba električnega toka kuhalne plošče na kg

el. kuhanje

kuh. plošča

gospodinjska kuhalna

plošča

-2-

Ø 20,0/20,0 cm

d N/A cm

š N/A cm

indukcijske kuhalne

plošče

200,4 / 199,4 Wh/kg

199,9 Wh/kg

SDI 3500 A1

Page 75

Proizvajalec

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

Servis

Servis Slovenija

Tel.: 080080917 E-Mail: [email protected]

IAN 270358

Dosegljivost telefonske službe za stranke:

Od ponedeljka do petka od 8:00 do 20:00 (po srednjeevropskem času)

Garancijski list

1. S tem garancijskim listom jamčimo Kompernass Handels GmbH, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oz. po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 3 leta od dneva nabave.

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oz. se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu.

6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

7. Vzroki za okvaro oz. nedelovanje izdelka morajo biti lastnosti stvari same, in ne vzroki, ki so zunaj proizvajalčeve oz. prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali, če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servisiranje in rezervne dele za minimalno dobo, ki je zahtevana s strani zakonodaje.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl d.o.o.k.d., Pod lipami 1, SI-1218 Komenda

SDI 3500 A1

Page 76

Obsah

Úvod ........................................................74

Použití vsouladu surčením .....................................74

Rozsah dodávky ..............................................75

Likvidace obalu ......................................................... 75

Popis přístroje / příslušenství ...................................76

Technické údaje ...............................................76

Bezpečnostní pokyny ..........................................77

Popis funkce .................................................80

Vhodné nádobí na vaření ......................................80

Energeticky úsporné vaření .....................................80

Umístění .....................................................81

Elektrické zapojení ............................................81

Provoz ......................................................82

Varné plotýnky ..........................................................82

Obsluha ...............................................................82

Bezpečnostní vypínání ....................................................84

Časovač ...............................................................84

Dětská pojistka ..........................................................85

Čištění .......................................................86

Skladování ..................................................86

Odstranění poruch ............................................87

Likvidace přístroje ............................................88

Upozornění kprohlášení oshodě ES .............................88

Dovozce .....................................................88

Informace pro tuto elektrickou varnou deskou pro domácnost ........89

Záruka ......................................................90

Servis .......................................................90

SDI 3500 A1

Page 77

Úvod

Gratulujeme vám kzakoupení nového přístroje! Svým nákupem jste si vybrali moderní a kvalitní výrobek. Návod kobsluze je

součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se prosím dobře seznamte se všemi provozními a bezpečnostními pokyny. Tento výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu sním i tyto podklady.

Použití vsouladu surčením

Tento přístroj je určen výhradně pro ohřev a udržování potravin vteple. Tento přístroj je určen výhradně kpoužití vdomácnostech pro soukromé účely. Není určen ke komerčnímu použití.

Používejte přístroj pouze vsuchých prostorách a nikdy jej nepoužívejte venku.

VÝSTRAHA Nebezpečí při použití vrozporu surčením!

Při použití vrozporu surčením a / nebo použití jiného druhu může být přístroj zdrojem různých nebezpečí.

► Přístroj používejte výlučně vsouladu surčením. ► Dodržujte postupy popsané vtomto návodu kobsluze.

UPOZORNĚNÍ

► Při použití vrozporu surčením a / nebo použití jiného druhu může být

přístroj zdrojem různých nebezpečí. Přístroj používejte výlučně vsouladu surčením. Dodržujte postupy popsané vtomto návodu kobsluze. Nároky na náhradu škody jakéhokoli druhu vzniklé vdůsledku použití vrozporu surčením, neodborné opravy, neoprávněně provedené změny nebo úpravy nebo vdůsledku použití nepovolených náhradních dílů jsou vyloučeny. Riziko nese výhradně uživatel.

SDI 3500 A1

Page 78

Rozsah dodávky

Přístroj se standardně dodává snásledujícími komponentami:

▯ Indukcní deska ▯ návod kobsluze

1) Vyjměte všechny části přístroje a návod kobsluze zkrabice.

2) Odstraňte veškerý obalový materiál.

UPOZORNĚNÍ

► Zkontrolujte dodávku, zda je kompletní a zda není viditelně poškozená. ► Vpřípadě neúplné dodávky nebo poškození vzniklého vdůsledku vadného

obalu nebo během přepravy kontaktujte servisní poradenskou linku (viz kapitola Servis).

Likvidace obalu

Obal chrání přístroj před poškozením při přepravě. Zvolený obalový materiál odpovídá hlediskům ochrany přírody a likvidace, a je tudíž recyklovatelný.

Navrácení obalu do oběhu zpracování materiálu šetří suroviny a snižuje produkci odpadů. Již nepotřebný obalový materiál zlikvidujte podle místně platných předpisů.

UPOZORNĚNÍ

► Uschovejte pokud možno obal během záruční doby přístroje, aby bylo

možné vpřípadě uplatnění záruky přístroj řádně zabalit.

SDI 3500 A1

Page 79

Popis přístroje / příslušenství

ObrázekA:

 levá varná plotýnka  pravá varná plotýnka  uchopovací prohlubeň  ovládací panel (pro pravou varnou plotýnku)  ovládací panel (pro levou varnou plotýnku)  uchopovací prohlubeň

ObrázekB: Ovládací panel pro levou varnou plotýnku

 tlačítko TIME  tlačítko TEMP.  tlačítko „-“  displej

- tlačítko „+“ 3 tlačítko POWER ! tlačítko ON/OFF (pro obě varné plotýnky)

ObrázekC: Ovládací panel pro pravou varnou plotýnku

. tlačítko TIME 0 tlačítko TEMP. 6 tlačítko „-“ 1 displej % tlačítko „+“ + tlačítko POWER

Technické údaje

Síťové napětí 220 - 240V ~, 50/60Hz Jmenovitý výkon max. 3500W

Třída ochrany

Úroveň hladiny hluku < 70dB(A)

SDI 3500 A1

Page 80

Bezpečnostní pokyny

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM

► Dbejte na to, aby síťový kabel během provozu nikdy nebyl

mokrý ani vlhký. Veďte jej tak, aby nemohlo dojít kjeho sevření nebo jinému poškození.

► Po použití vytáhněte zástrčku vždy ze sítě. ► Samotné vypnutí nestačí, neboť dokud je zástrčka zapojena

do síťové zásuvky, je vpřístroji stále síťové napětí.

► Chraňte varnou desku před poškozením: Nezatěžujte ji ne-

rovnoměrně a zabraňte pádu jakýchkoli předmětů na desku. Přístroj se nesmí dále používat, pokud je varná deska nebo plášť poškozen(a). Vytáhněte pak okamžitě síťovou zástrčku a nechte přístroj nejdříve opravit.

► Poškozené síťové zástrčky nebo poškozený přívodní kabel

nechte ihned vyměnit autorizovaným odborným personálem nebo zákaznickým servisem – vyhnete se tím nebezpečí.

► Jsou-li na povrchu varné desky trhliny, vytáhněte zástrčku ze

sítě, abyste předešli možnému úrazu elektrickým proudem.

Zajistěte, aby nikdy nedošlo kponoření přístroje, síťového kabelu nebo síťové zástrčky do vody nebo do jiné tekutiny.

SDI 3500 A1

Page 81

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!

► Nedotýkejte se plochy, na které předtím stála horká nádoba

na vaření. Bezprostředně poté může být plocha velice horká.

► Děti od 8let a osoby somezenými fyzickými, smyslovými

nebo mentálními schopnostmi či nedostatkem zkušeností a / nebo znalostí mohou používat tento přístroj pouze tehdy, pokud jsou pod dohledem nebo pokud byly poučeny obezpečném používání přístroje a pokud porozuměly nebezpečí, které vyplývá zjeho použití.

► Děti si nesmí hrát spřístrojem. ► Čištění a uživatelskou údržbu nesmí provádět děti, ledaže

jsou starší 8let a jsou pod dohledem.

► Děti mladší 8let nesmí mít přístup kpřístroji a přívodnímu

kabelu.

► Neohřívejte zavřené plechovky ani jiné zavřené nádoby.

Pozor! Horký povrch! Tento symbol vás varuje, abyste se nedotýkali varné plo-

týnky bezprostředně po použití. Nebezpečí popálení!

SDI 3500 A1

Page 82

VÝSTRAHA! NEBEZPEČÍ POŽÁRU!

► Přehřátá jídla mohou začít hořet! Nikdy nenechávejte praco-

vat přístroj bez dozoru.

► Proto ho také nikdy nestavte pod hořlavé předměty, zejména

pod záclony nebo závěsy.

► Nikdy neohřívejte těsně uzavřenou nádobu. Rozpínáním vdů-

sledku tepla by mohlo rychle dojít kvýbuchu.

► Nikdy neohřívejte prázdnou nádobu. Ta by se rychle přehřá-

la, a tím by vyvolala nebezpečí popálení a poškození varné desky.

► Na varnou plotýnku nikdy neodkládejte žádné kovové před-

měty jako např. kuchyňské potřeby nebo příbory. Ty by se mohly vindukčním poli silně rozpálit.

► Buďte opatrní při ohřívání malého množství oleje - nenasta-

vujte vysoký výkonový stupeň ohřevu ani vysokou teplotu. Vopačném případě by se olej mohl spálit a způsobit požár!

► Nikdy neuvádějte přístroj do provozu na kovovém stole nebo

jiném kovovém podkladě. Ten se může zahřát, a tak vést kpožáru. Nebo může dojít kneopravitelnému poškození přístroje.

► Přístroj neprovozujte sexterním časovým spínačem nebo

samostatným systémem dálkového ovládání.

Pro zamezení nebezpečí zelektromagnetic-

kých polí:

► Dodržujte minimální vzdálenost 1m od přístrojů, které jsou

citlivé vůči elektromagnetickým polím (např. obrazovky, hodiny, magnetická paměťová média, elektronické přístroje atd.).

► Přístroje lékařské techniky jako např. kardiostimulátory, na-

slouchátka nebo jiná zařízení mohou eventuálně vyžadovat větší vzdálenosti. Poraďte se za tímto účelem svýrobcem lékařského přístroje!

SDI 3500 A1

Page 83

Popis funkce

Zatímco běžná varná plotýnka se zahřívá přímo, vzniká teplo uindukční varné plotýnky ve dně varné nádoby. Samotná varná plotýnka se nezahřívá - zahřeje se tehdy, pokud se ohřívají potraviny vhrnci a teplo zhrnce sálá zpět na varnou plotýnku (zpětný ohřev).

To je zajišťováno energetickým polem, které vytváří teplo jen vmagneticky vodivých materiálech, např. vhrncích ze železa. Vjiných materiálech jako např. vporcelánu, skle nebo keramice nemůže být energetickým polem tepelný účinek vyvolán.

Vhodné nádobí na vaření

Používejte jen nádobí vhodné pro indukční varné plotýnky:

■ Vhodné jsou hrnce a pánve se dnem zoceli nebo zocelolitiny. To poznáte

buď podle označení na hrnci, nebo tak, že na dně hrnce zůstane přichycený magnet.

■ Nevhodné jsou všechny kovy, na kterých nedrží magnet, např. hliník, měď,

ušlechtilá ocel, rovněž nekovové nádoby, např. zporcelánu, ze skla, zkeramiky, zplastů atd. Pokud se na varné plotýnky / postaví nevhodné nádoby, objeví se „E0“ na příslušném displeji /1.

■ Tenká dna hrnců jsou pro indukční vaření vhodnější než silná sendvičová dna.

Velmi krátké časy reakce na změnu nastavení (krátká doba předehřevu; rychlé dávkovatelné osmahnutí) uhrnců se silným dnem nejsou možné.

Používejte jen nádobí vhodné pro velikost varné plotýnky /. Jen pak mohou indukční varné plotýnky bez problémů fungovat. Dno hrnce nesmí být nerovné, nýbrž musí naplocho přiléhat.

Aby energetické pole mohlo působit, nesmí být průměr dna hrnce menší než 16cm. Nepoužívejte hrnce, jejichž průměr je větší než 26cm.

Energeticky úsporné vaření

■ Aby bylo možné použít co nejvíce ekologicky vědomou energii, která je

potřebná pro ohřev potravin, doporučujeme spíše používat hrnec se širokým průměrem a malou výškou, než vysoký hrnec s malým průměrem. Tak lze jídlo zahřívat rychleji, protože plocha hrnce, která se zahřívá, je u velkého průměru větší. Nikdy však nepoužívejte hrnce s průměrem větším než 26 cm.

■ Pokud chcete jídlo rychle ohřívat, uzavřete hrnec s víkem. Tak může uniknout

méně tepla.

SDI 3500 A1

Page 84

Umístění

Přístroj potřebuje volný přívod vzduchu, aby se nepřehříval. Umístěte proto přístroj tak, aby...

– okolo zůstal volný prostor min. na vzdálenost 10cm, např. od nejbližší

stěny,

– směrem nahoru zůstal volný prostor min. na vzdálenost 60cm, např. od

zavěšené skříňky.

■ Při přepravě držte přístroj za uchopovací prohlubně /.

■ Přístroj nasává otvory na spodní straně vzduch kchlazení. Nestavte ho na

textilní nebo ﬂaušové podklady jako např. stolní ubrusy. Provozujte ho pouze na hladkých podkladech.

■ Nestavte přístroj do blízkosti závěsů, záclon nebo jiných textilií, které by se

mohly vproudu vzduchu přivinout kpřístroji.

■ Nestavte ho na kovové podklady jako např. podložky sobsahem železa

nebo oceli. Mohou se silně zahřát.

■ Dodržujte minimální vzdálenost 1m od přístrojů, které jsou citlivé vůči elektro-

magnetickým polím (např. obrazovky, hodiny, magnetická paměťová média, elektronické přístroje atd.).

■ Otřete varné plotýnky vlhkým hadříkem, abyste znich odstranili nečistoty

zpřepravy.

Elektrické zapojení

Když přístroj vybalíte a umístíte tak, jak je popsáno, zapojte ho do síťové zásuvky.

■ Před zapojením přístroje porovnejte přípojná data (napětí a frekvenci) uvedená

na typovém štítku sdaty své elektrické sítě.

■ Síťová zásuvka musí být jištěna jističem 16A.

■ Kpřipojení přístroje nepoužívejte prodlužovací kabel. Síťová zástrčka musí

být vnouzových případech rychle kdosažení.

■ Nepokládejte síťový kabel přes přístroj nebo přes horké plochy a / nebo

plochy sostrými hranami.

■ Dbejte na to, aby síťový kabel nebyl nikde sevřen.

Elektrická bezpečnost přístroje je zaručena jen tehdy, když je připojen ksystému ochranných vodičů nainstalovanému podle předpisů. Provoz se síťovou zásuvkou bez ochranného vodiče je zakázán. Vpřípadě pochyb nechte zkontrolovat domovní instalaci kvaliﬁkovaným elektrikářem. Výrobce neodpovídá za škody vzniklé vdůsledku chybějícího nebo přerušeného ochranného vodiče.

SDI 3500 A1

Page 85

Provoz

Varné plotýnky

Obě varné plotýnky / disponují 6výkonovými stupni:

Výkonové stupně pravé varné plotýnky ve wattech

Výkonové stupně levé varné plotýnky  ve wattech

Obě varné plotýnky / disponují 10teplotními stupni:

500 800 1000 1200 1300 1500

500 800 1200 1500 1800 2000

Obsluha

Teplotní stupně v °C

1) Postavte do středu na jednu zvarných plotýnek /varnou nádobu sobsahem.

POZOR – VĚCNÉ ŠKODY!

► Celkově nesmí hmotnost hrnců, postavených na obou varných plotýnkách

/, dohromady převýšit 10kg (spolu sobsahem). Jinak se přístroj

poškodí.

2) Tiskněte tlačítko „ON/OFF“ ! tak dlouho, až se nad tlačítkem ON/OFF ! rozsvítí kontrolka.

UPOZORNĚNÍ

► Pokud do cca 10sekund neaktivujete žádnou varnou plotýnku /,

přístroj se zase vypne.

► Pokud se již předtím vařilo a varná plotýnka / má ještě teplotu nad

50°C, na příslušném displeji /1 se zobrazí „-H-“.

60 80 100 120 140 160 180 200 220 240

SDI 3500 A1

Page 86

UPOZORNĚNÍ

Můžete volit mezi vařením svýkonovými stupni nebo vařením snastavením teploty:

► Pokud vaříte vteplotním režimu, ohřívá přístroj varnou nádobu na nastavenou

teplotu. Pokud skutečná teplota klesne pod nastavenou teplotu, přístroj začne opět ohřívat. Teplota je udržována.

► Při nastavení výkonového stupně se varná nádoba zahřeje různě rychle.

Čím vyšší je nastavený výkonový stupeň, tím rychleji se varná nádoba zahřeje.

Používejte vždy pro příslušnou varnou plotýnku / tlačítka odpovídajícího ovládacího panelu /. Obě varné plotýnky / můžete provozovat nezávisle na sobě.

3) Stiskněte tlačítko POWER 3/+. Na displeji /1 se objeví přednastavený počet wattů (pravá varná plotýnka  1000W/levá varná plotýnka  1200W). Nad tlačítkem POWER 3/+ svítí kontrolka.

UPOZORNĚNÍ

► Chcete-li vařit pomocí teplotních stupňů, stiskněte tlačítko TEMP. /0

namísto tlačítka POWER 3/+. Na displeji /1 se pak objeví předna- stavená teplota 240°C.

4) Stiskněte tlačítka „+“ -/%, resp. „-“ /6 tolikrát, až se na displeji /1 objeví požadovaný počet wattů / teplota.

5) Chcete-li varnou plotýnku / vypnout, stiskněte a podržte tlačítko „POWER“ 3/+, dokud se varná plotýnka / nevypne. Chcete-li vypnout obě varné plotýnky / současně, stiskněte tlačítko „ON/OFF“ !.

SDI 3500 A1

UPOZORNĚNÍ

► Jsou-li obě varné plotýnky / po použití nebo nastavování vypnuté,

musíte nejprve stisknout tlačítko „ON/OFF“ !, abyste mohli provádět nová nastavení.

UPOZORNĚNÍ

► Po vypnutí do pohotovostního režimu (standby) větráky přístroje ještě nějakou

dobu běží, aby odváděly teplo. Dokud mají varné plotýnky / teplotu nad 50°C, na příslušném displeji /1 se zobrazí „-H-“. Dokud se „-H-“ ještě zobrazí na displeji /1, můžete stisknutím tlačítka POWER 3/+ nebo TEMP. /0 varné plotýnky / opět aktivovat.

Page 87

UPOZORNĚNÍ

► Pokud po dobu 2hodin nestisknete žádné tlačítko, přístroj se vypne, i když

ještě jedna nebo obě varné plotýnky / pracují. Chcete-li jídlo vařit / udržovat vteple déle než 2hodiny, nastavte požadovanou dobu pomocí časovače (viz kapitola „Časovač“). Tak lze nastavit dobu až na 3hodiny.

Bezpečnostní vypínání

■ Detekce varné nádoby přístroj zbezpečnostních důvodů automaticky vy-

pne (do pohotovostního režimu), když sejmete varnou nádobu zvarné plotýnky / nebo ji tam vůbec nepostavíte.

■ Když sejmete varnou nádobu zvarné plotýnky /, zazní 20signálních

tónů. Potom se přístroj vypne. Pokud během těchto 20signálních tónů postavíte varnou nádobu opět na varnou plotýnku /, zůstanou předtím provedená nastavení zachována.

UPOZORNĚNÍ

► Jakmile sejmete varnou nádobu zvarné plotýnky /, objeví se na

displeji „E0“. Zhruba po jedné minutě „E0“ zhasne a přístroj se vypne. Má-li varná plotýnka ještě teplotu nad 50°C, objeví se „-H-“ na příslušném displeji do té doby, než teplota klesne pod 50°C.

Časovač

Můžete nastavit čas vrozsahu 5-180min, po uplynutí této doby by se příslušná varná plotýnka / měla vypnout.

1) Spusťte proces vaření (výkonový nebo teplotní režim), jak bylo popsáno výše.

2) Stiskněte tlačítko „TIME“ /.. Na displeji /1 se objeví „0“. Nastavte požadovaný čas: Když tlačítko „+“ -/%, resp. „-“ /6 stisknete krátce, zvyšuje se, resp. snižuje se čas vždy o5minut. Když tlačítko „+“ -/%, resp. „-“ /6 stisknete a přidržíte, zvyšuje se, resp. snižuje se čas vkrocích po 10minutách.

Displej /1 nyní ukazuje střídavě nastavený výkonový stupeň / nastavenou teplotu a dobu ještě zbývající do vypnutí.

Po uplynutí této doby se příslušná varná plotýnka / automaticky vypne.

SDI 3500 A1

Page 88

Dětská pojistka

Aby se zabránilo neoprávněnému zapnutí nebo změně nastavení, například dětmi, je tento přístroj vybaven dětskou pojistkou.

UPOZORNĚNÍ

► Je jedno, zda dětskou pojistku aktivujete tlačítky „+“ - a „-“  nebo tlačítky

„+“ % a „-“ 6. Zablokují se vždy všechna tlačítka kromě tlačítka „ON/

OFF“ !.

UPOZORNĚNÍ

► Používejte dětskou pojistku rovněž jako funkci ochrany při otírání tlačítek.

Před otřením tlačítek vlhkým hadříkem aktivujte dětskou pojistku. Zamezíte tak neúmyslné aktivaci tlačítek.

Když přístroj pracuje:

■ Stiskněte tlačítka „+“ -/% a „-“ /6 současně. Na displeji /1 se

střídavě objevuje „Loc“ (LOCK) a nastavený výkonový stupeň / nastavená teplota. Nyní jsou zablokována všechna tlačítka kromě tlačítka „ON/OFF“ !.

■ Je-li aktivována jen jedna varná plotýnka /, objevuje se na příslušném

displeji /1 střídavě „Loc“ (LOCK) a nastavený výkonový stupeň / nastavená teplota. Na displeji /1 té varné plotýnky /, která není právě používána, se objeví „Loc“ trvale.

■ Chcete-li zrušit dětskou pojistku, stiskněte znovu tlačítka „+“ -/% a „-“ /6

současně. Tlačítka jsou nyní zase odblokovaná.

SDI 3500 A1

Když je přístroj vypnutý:

■ Pro zapnutí přístroje stiskněte tlačítko „ON/OFF“ !.

■ Stiskněte tlačítka „+“ -/% a „-“ /6 současně. Na displeji /1se

objeví „Loc“ (LOCK). Nyní jsou zablokována všechna tlačítka kromě tlačítka „ON/OFF“ !. Po 10sekundách se přístroj zase vypne.

■ Když nyní znovu stisknete tlačítko „ON/OFF“ ! pro zapnutí přístroje, objeví

se na displeji /1 „Loc“ a tlačítka jsou stále ještě zablokovaná. Chcete-li zrušit dětskou pojistku, stiskněte znovu tlačítka „+“ -/% a „-“ /6 současně. Tlačítka jsou nyní zase odblokovaná.

Při běžícím časovači:

■ Stiskněte tlačítka „+“ -/% a „-“ /6 současně. Na displeji /1 se

objeví střídavě „Loc“ (LOCK), aktuální čas časovače a aktuální nastavení (teplotní nebo výkonový stupeň).

■ Chcete-li zrušit dětskou pojistku, stiskněte znovu tlačítka „+“ -/% a „-“

/6 současně. Tlačítka jsou nyní zase odblokovaná.

Page 89

Čištění

VÝSTRAHA - NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM!

► Než začnete přístroj čistit, vytáhněte vždy síťovou zástrčku ze sítě.

Vžádném případě se přístroj ani jeho části nesmí ponořit do kapalin!

►

Došlo by tak kohrožení života vdůsledku úrazu elektrickým proudem a přístroj by se mohl poškodit.

► Nikdy neotvírejte plášť přístroje. Vopačném případě existuje nebezpečí

ohrožení života elektrickým proudem.

VÝSTRAHA – NEBEZPEČÍ ZRANĚNÍ!

► Před začátkem čištění nechte přístroj nejdříve dostatečně vychladnout.

Nebezpečí popálení!

POZOR – VĚCNÉ ŠKODY!

► Nepoužívejte žádná rozpouštědla ani abraziva. Mohly by poškodit varné

plotýnky / přístroje.

► Nepoužívejte žádné agresivní, chemické nebo abrazivní čisticí prostředky!

Mohou nenávratně poškodit povrch!

■ Všechny plochy a síťový kabel čistěte jen mírně navlhčeným hadříkem.

■ Vkaždém případě přístroj před dalším použitím dobře osušte.

■ Připečené nečistoty na varných plotýnkách /můžete odstranit speciální

škrabkou na skleněné varné desky, která je běžně kdostání vobchodě sdomácími potřebami.

■ Jsou-li nečistoty viditelné voblasti vzduchových štěrbin pod přístrojem, můžete

se je pokusit odtud vysát zvenku vysavačem.

Skladování

■ Vyčištěný a suchý přístroj uchovávejte na bezprašném a čistém místě.

SDI 3500 A1

Page 90

Odstranění poruch

PROBLÉM MOŽNÁ PŘÍČINA MOŽNÁ ŘEŠENÍ

Přístroj nefunguje. Kontrolka nad tlačítkem ON/OFF ! nesvítí.

Přístroj nespustí proces vaření.

Na jednom zdisplejů /1 se zobrazí E0.

Na jednom zdisplejů /1 se zobrazí E2.

Na jednom zdisplejů /1 se zobrazí E3.

Na jednom zdisplejů /1 se zobrazí E4.

Na jednom z displejů /1 se zobrazí E5 nebo E6.

Síťová zástrčka není zastrčená do zásuvky.

Přístroj je poškozený. Obraťte se na servis. Na příslušnou varnou

plotýnku nepostavila varná nádoba.

Nádoba není vhodná pro indukční varné plotýnky.

Na příslušnou varnou plotýnku / se nepostavila varná nádoba.

Nádoba není vhodná pro indukční varné plotýnky.

Teplotní čidlo pod varnou plotýnkou / je vadné nebo došlo ke zkratu.

Přístroj je napájen příliš vysokým napětím (>270V).

Přístroj není dostatečně napájen napětím (<150V).

Přístroj je přehřátý!

/ se

Zapojte přístroj do zásuvky.

Postavte na příslušnou varnou plotýnku / vhodnou nádobu.

Použijte vhodnou nádobu (viz kapitola „Vhodné nádobí na vaření“).

Postavte na příslušnou varnou plotýnku / vhodnou nádobu.

Vytáhněte zástrčku ze síťové zásuvky a kontaktujte servis.

Ujistěte se, zda je přístroj zapojen do síťové zásuvky s220-240V ~, 50Hz, nainstalované podle předpisů.

Vytáhněte zástrčku ze síťové zásuvky a vyčkejte, dokud přístroj nevychladne. Pokud problém přetrvává i nadále, obraťte se na servis a uveďte kód chyby.

SDI 3500 A1

Page 91

Likvidace přístroje

Vžádném případě nevyhazujte přístroj do normálního domovního odpadu. Tento výrobek podléhá evropské směrnici č. 2012/19/EU.

Přístroj předejte klikvidaci odborné ﬁrmě oprávněné knakládání sodpady nebo využijte možnost likvidace zajišťovanou obcí. Dodržujte aktuálně platné předpisy. Vpřípadě pochybností se informujte ve sběrném dvoře.

Upozornění kprohlášení oshodě ES

Tento přístroj je ohledně shody v souladu se základními požadavky a dalšími relevantními ustanoveními směrnice Evropské unie o elektromagnetické kompatibilitě č. 2004/108/EC, směrnice o nízkém napětí č. 2006/95/EC a směrnice ErP č. 2009/125/EC, Nařízení č. 66/2014, dodatek I, odstavec 2 a 2.2.

Kompletní originální Prohlášení oshodě lze obdržet u dovozce

Dovozce

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY

.kompernass.com

www

SDI 3500 A1

Page 92

Informace pro tuto elektrickou varnou deskou pro domácnost

Symbol Hodnota Jednotka

Identiﬁkace modelu YL35-DC01

Elektrická

Typ varné desky -

varná deska pro

domácnost

Počet varných polí a/ nebo oblastí

Topná technologie (indukční varná pole a varné oblasti, sálavá varná pole, varné desky)

U kruhových varných polích nebo plochách: průměr užitečné plochy na elektrické vyhřívané varné pole, zaokrouhlený na dalších 5mm

U nekruhových varných polích nebo plochách: délka a šířka užitečné plochy na elektricky vyhřívané varné pole nebo oblast, zaokrouhlené na dalších 5mm

Spotřeba energie na varné pole či oblast, v přepočtu na kg

Spotřeba energie pro varnou desku v přepočtu na kg

-2 -

Ø 20

L N/A cm

W N/A cm

elektrické

varné pole

electrická

varná deska

Indukční varná

pole

.0 / 20.0 cm

200.4 / 199.4 Wh/kg

199.9 Wh/kg

SDI 3500 A1

Page 93

Záruka

Servis

Na tento přístroj platí 3 letá záruka od data zakoupení. Přístroj byl vyroben s nejvyšší pečlivostí a před odesláním prošel výstupní kontrolou.

Uschovejte si, prosím, pokladní lístek jako doklad o nákupu. Budete-li uplatňovat záruku, spojte se prosím telefonicky se servisní provozovnou. Pouze tak vám můžeme zajistit bezplatné zaslání vašeho zboží.

UPOZORNĚNÍ

► Záruční plnění se vztahuje pouze na vady materiálu nebo výrobní vady,

nikoliv však na škody způsobené při dopravě, na opotřebitelné díly nebo poškození rozbitných součástí, např. spínačů.

Výrobek je určen výhradně pro soukromé použití, nikoliv pro podnikatelské účely. Při nesprávném a neodborném využívání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.

Vaše práva vyplývající ze zákona touto zárukou nejsou omezena. Záručním plněním se záruční doba neprodlouží. To platí jak pro nahrazené, tak i pro opravené díly.

Případné škody a nedostatky, zjištěné už při koupě, se musí hlásit hned po vybalení výrobku, nejpozdějí však do dvou dnů od data nákupu.

Po uplynutí záruční doby podléhají veškerá opravy poplatkům.

Servis Česko

Tel.: 800143873 E-Mail: [email protected]

IAN 270358

Dostupnost horké linky: pondělí až pátek 8:00 hod. – 20:00 hod. (SEČ)

SDI 3500 A1

Page 94

Obsah

Úvod ........................................................92

Použitie vsúlade surčením .....................................92

Rozsah dodávky ..............................................93

Zneškodnenie obalu ..................................................... 93

Časti prístroja a príslušenstvo ...................................94

Technické údaje ...............................................94

Bezpečnostné upozornenia .....................................95

Spôsob funkčnosti .............................................98

Vhodný kuchynský riad ........................................98

Úsporné varenie ..............................................98

Umiestnenie ..................................................99

Elektrické zapojenie ...........................................99

Prevádzka ..................................................100

Varné polia ...........................................................100

Obsluha ..............................................................100

Bezpečnostné vypnutie ..................................................102

Časovač ..............................................................102

Detská poistka .........................................................103

Čistenie ....................................................104

Skladovanie ................................................104

Odstraňovanie porúch ........................................105

Likvidácia prístroja ...........................................106

Pokyny k ES vyhláseniu o zhode ................................106

Dovozca ....................................................106

Informácie pre túto elektrickú varnú platňu pre domácnosť .........107

Záruka .....................................................108

Servis ......................................................108

SDI 3500 A1

Page 95

Úvod

Srdečne vám blahoželáme ku kúpe tohto nového prístroja!. Rozhodli ste sa tým pre moderný a vysokokvalitný výrobok. Návod na obsluhu je

súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania azneškodnenia. Pred používaním výrobku sa oboznámte sovšetkými pokynmi na obsluhu abezpečnostnými upozorneniami. Výrobok používajte iba tak, ako je tu opísané aiba vtých oblastiach použitia, ktoré sú tu uvedené. Pri postúpení výrobku tretej osobe jej sním odovzdajte aj všetky podklady.

Použitie vsúlade surčením

Tento prístroj je určený výlučne na ohrievanie potravín a ich udržiavanie v teple. Je určený výlučne na používanie vsúkromných domácnostiach. Nepoužívajte ho komerčne.

Prístroj používajte iba v suchých miestnostiach a nikdy ho nepoužívajte vo voľnom priestranstve.

VÝSTRAHA Nebezpečenstvo pri použití v rozpore s určením!

Pri nesprávnom používaní a/alebo použití prístroja v rozpore s určením môže dôjsť ku vzniku nebezpečenstiev.

► Tento prístroj používajte výlučne vsúlade s určením. ► Dodržiavajte postupy obsluhy uvedené v tomto návode na obsluhu.

UPOZORNENIE

► Pri nesprávnom používaní alebo použití prístroja v rozpore s určením, môže

dôjsť ku vzniku nebezpečenstiev. Tento prístroj používajte výlučne vzmysle jeho určenia. Dodržiavajte postupy obsluhy uvedené v tomto návode na obsluhu. Nároky akéhokoľvek druhu za škody spôsobené nesprávnym používaním, neodbornými opravami, nepovolenými zmenami alebo použitím nepovolených náhradných dielov sú vylúčené. Riziko nesie výlučne užívateľ.

SDI 3500 A1

Page 96

Rozsah dodávky

Prístroj sa štandardne dodáva snasledovnými komponentmi:

▯ Dvojitá indukčná varná doska ▯ návod naobsluhu

1) Vyberte všetky diely prístroja anávod na obsluhu zkartónového obalu.

2) Odstráňte všetok obalový materiál.

UPOZORNENIE

► Skontrolujte kompletnosť dodávky a prípadné viditeľné poškodenia. ► Vprípade nekompletnej dodávky alebo poškodení, spôsobených nedosta-

točným obalom alebo dopravou, sa obráťte na zákaznícku linku servisu (pozri kapitolu Servis).

Zneškodnenie obalu

Obal chráni prístroj pred poškodením počas prepravy. Voľba obalových materiálov zohľadňuje aspekty ekologického atechnického zneškodnenia, apreto možno tieto materiály recyklovať.

Vrátenie obalu späť do obehu materiálu šetrí suroviny aznižuje náklady na odpad. Nepotrebné obalové materiály zneškodnite podľa miestnych platných predpisov.

UPOZORNENIE

► Obal počas záručnej doby podľa možnosti uschovajte, aby bolo možné,

prístroj v záručnom prípade riadne zabaliť.

SDI 3500 A1

Page 97

Časti prístroja a príslušenstvo

Obrázok A:

 ľavé varné pole  pravé varné pole  uchopovací žliabok  ovládací panel (pre pravé varné pole)  ovládací panel (pre ľavé varné pole)  uchopovací žliabok

Obrázok B: Ovládací panel pre ľavé varné pole

 tlačidlo TIME  tlačidlo TEMP.  tlačidlo „-“  displej

- tlačidlo „+“ 3 tlačidlo POWER ! tlačidlo ON/OFF (pre obidve varné polia)

Obrázok C: Ovládací panel pre pravé varné pole

. tlačidlo TIME 0 tlačidlo TEMP. 6 tlačidlo „-“ 1 displej % tlačidlo „+“ + tlačidlo POWER

Technické údaje

Menovité napätie 220 – 240 V ~, 50/60 Hz Menovitý výkon max. 3500 W

Trieda ochrany

Hladina emisie hluku < 70 dB(A)

SDI 3500 A1

Page 98

Bezpečnostné upozornenia

NEBEZPEČENSTVO ZÁSAHU

ELEKTRICKÝM PRÚDOM

► Dbajte na to, aby v prevádzke nebol sieťový kábel nikdy

mokrý ani vlhký. Veďte ho tak, aby sa nikde nezachytil ani sa nemohol poškodiť iným spôsobom.

► Po použití vždy vytiahnite zástrčku z elektrickej zásuvky. ► Samotné vypnutie nestačí, pretože dokiaľ je sieťová zástrč-

ka zasunutá vzásuvke, nachádza sa prístroj ešte stále pod napätím.

► Varné pole chráňte pred poškodeniami: Nezaťažujte ho

nerovnomerne a nenechávajte naň spadnúť žiadne predmety. Prístroj sa nesmie ďalej používať, keď je varné pole alebo teleso poškodené. Ihneď potom vytiahnite sieťovú zástrčku a nechajte prístroj najprv opraviť.

► Poškodenú zástrčku alebo sieťový kábel nechajte ihneď

vymeniť kvaliﬁkovaným a autorizovaným personálom alebo vzákazníckom servise, aby ste zabránili nebezpečenstvu.

► Ak je povrch varnej platne prasknutý, treba vytiahnuť sieťovú

zástrčku zo sieťovej zásuvky, aby sa zabránilo možnému zásahu elektrickým prúdom.

Uistite sa, že prístroj, sieťový kábel alebo sieťová zástrčka nie sú nikdy ponorené do vody alebo iných kvapalín.

SDI 3500 A1

Page 99

VÝSTRAHA! NEBEZPEČENSTVO PORANENIA!

► Nedotýkajte sa plochy, na ktorej predtým stála horúca varná

nádoba. Priamo potom môže byť plocha veľmi horúca.

► Tento prístroj môžu používať deti staršie ako 8 rokov, ako aj

osoby so zníženými fyzickými, senzorickými alebo mentálnymi schopnosťami alebo nedostatkami skúsenosti a/alebo vedomostí vtedy, keď sa na ne dohliada alebo boli poučené vzhľadom na bezpečné používanie prístroja a pochopili z toho vyplývajúce nebezpečenstvá.

► Deti sa nesmú hrať s prístrojom. ► Čistenie aužívateľskú údržbu nesmú vykonávať deti, okrem

toho, ak sú staršie ako 8 rokov asú pod dozorom.

► Deti mladšie ako 8 rokov nesmú mať prístup k prístroju ani

kprípojnému káblu.

► Nezohrievajte uzatvorené dózy alebo iné uzavreté nádoby.

Pozor! Horúci povrch! Tento symbol varuje pred dotykom varného poľa pria-

mo po použití. Nebezpečenstvo popálenia!

SDI 3500 A1

Page 100

VÝSTRAHA! NEBEZPEČENSTVO POŽIARU!

► Prehriate jedlá môžu začať horieť! Nikdy nenechávajte prí-

stroj bez dozoru pracovať.

► Preto ho tiež nikdy nestavajte pod horľavé predmety, najmä

nie pod záclony alebo závesy.

► Nikdy nezohrievajte tesne uzatvorené nádoby. V dôsledku

tepelnej rozťažnosti môže dôjsť rýchlo k výbuchu.

► Nikdy nezohrievajte prázdnu nádobu. Táto sa môže rýchlo

prehriať, a tým spôsobiť nielen nebezpečenstvo popálenia, ale aj poškodiť varné pole.

► Na varné pole nepokladajte kovové predmety ako kuchyn-

ské pomôcky alebo časti príboru. Tieto môžu byť v indukčnom poli veľmi horúce.

► Pri zohrievaní malých množstiev oleja buďte opatrní, ne-

nastavujte vysoký výkonový stupeň alebo teplotu. V opačnom prípade by sa olej mohol vznieť a vzniknúť požiar!

► Prístroj nikdy neprevádzkujte na kovovom stole alebo inom ko-

vovom podklade. Tieto sa môžu zohriať a viesť tak k požiaru. Alebo sa môže prístroj neopraviteľne poškodiť.

► Tento prístroj neprevádzkujte sexternými spínacími hodinami

alebo so samostatným diaľkovým ovládacím systémom.

Aby sa zabránilo nebezpečenstvám v dôsled-

ku elektromagnetických polí:

► Dodržiavajte minimálnu vzdialenosť 1 m k prístrojom, ktoré sú

citlivé voči elektromagnetickým poliam (napr. obrazovky, hodiny, magnetické pamäťové médiá, elektronické prístroje atď.).

► Lekársko-technické prístroje, ako napr. kardiostimulátory,

načúvacie zariadenia alebo iné zariadenia môžu vyžadovať príp. väčšie vzdialenosti. Opýtajte sa k tomu výrobcu lekárskeho produktu!

SDI 3500 A1
