Samsung SYNCMASTER 460DX, SYNCMASTER 460DXN, SYNCMASTER 400DXN, SYNCMASTER 400DX User Manual [no]

SyncMaster 400DXn / 460DXn

Modell

IzvƝlieties valodu

Installere programmer PDF-håndbøker Registrering Sikkerhetsinstrukse

Innledning

Tilkoblinger

Bruke programvaren

Justere skjermen

Feilsøking

Spesifikasjoner

Informasjon

Tillegg

Sikkerhetsinstrukser

Notasjon Strøm Installasjo n Rengjøre Øvrige

Innledning

Tilkoblinger

Bruke programvaren

Justere skjermen

Feilsøking

Spesifikasjoner

Informasjon

Tillegg

Velg språk Hovedside

Modell

Produktets farge og utseende kan variere avhengig av modell, og produktspesifikasjonene kan endres uten

varsel i forbin delse med forb edring av ytelsen.

Sikkerhetsinstrukser

Notasjon

Les gjennom følgen de sikkerhetsinstruksjoner . De er utformet for å beskytte eiendo m og for hindre at

brukeren skades.

Advarsel/forsiktig

Hvis du ikke følger retningslinjene som angis av dette symbolet, kan du skade deg selv eller

utstyret.

Notasjonskonvensjoner

Forbudt Viktig å lese og forstå til alle tider

Ikke demonter Koble pluggen fra kontakten

Ikke berør Jording for å forhindre elektrisk støt

Når den ikke skal brukes i lengre tidsperioder, setter du PCen til DPM.

Hvis du bruker en skjermsparer, setter du den til aktiv skjermmodus.

Strøm

Bildene her er kun til referanse og gjelder ikke i alle tilfeller (eller land).

Ikke bruk en skadet eller løs plugg.

Dette kan føre til elektrisk støt eller brann.

Ikke trekk ut pluggen ved å dra i kabelen, og ikke berør pluggen med våte hender.

Dette kan føre til elektrisk støt eller brann.

Bruk bare en riktig jordet plugg og kontakt.

Feilaktig jording kan føre til elektrisk støt eller skade på utstyret. (Kun utstyr

i klasse l.)

Sett støpselet skikkelig i, så det ikke løsner.

Dårlig forbindelse kan forårsake brann.

Ikke bøy pluggen eller kabelen unødvendig, og ikke plasser tunge gjenstander på dem.

Dette kan føre til elektrisk støt eller brann.

Ikke koble for mange skjøteledninger eller støpsler itl en kontakt.

Det kan føre til brann.

Ikke koble fra strømledningen mens skjermen er i bruk.

Hvis du trekker ut kontakten, kan det oppstå et spenningsfall som kan

skade skjermen.

Ikke bruk strømledningen hvis støpselet eller kontakten er full av støv.

Hvis støpselet eller kontakten er full av støv, må du rengjøre den med en

tørr klut.

Hvis du bruker strømledningen når støpselet eller kontakten er full av støv,

kan du få elektrisk støt eller forårsake brann.

Når du skal koble apparatet fra hovednettet, må kontakten være tatt ut av stikkontakten, og derfor skal strømkontakten være lett tilgjengelig.

Dette kan føre til elektrisk støt eller brann.

Installasjon

Kontakt et autorisert servicesenter før du monterer skjermen på steder med mye støv, høye eller

lave temperaturer, høyt fuktnivå, eller kjemiske stoffer, og på steder der skjermen skal stå på

døgnet rundt, for eksempel på en flyplass, jernbanestasjon eller lignende.

Hvis dette ikke gjøres kan det føre til alvorlig skade på skjermen.

Plasser skjermen et sted med lav fuktighet og et minimum av støv.

Elektrisk støt eller brann kan oppstå inne i skjermen.

Ikke mist skjermen når du flytter den.

Det kan føre til skader på produktet eller fysisk skade for mennesker.

Monter skjermfundamentet i en utstillingsmonter eller hylle slik at enden av fundamentet ikke stikker ut.

Unng å å slip pe ned produktet. Dette kan føre til skade på prod uktet, eller

personskade.

Produktet må ikke plasseres på ustabile eller små underlag.

Plasser produktet på et flatt og stabilt underlag, ellers kan produktet falle

ned og forårsake ska de på forbipasserende, spesielt b arn.

Produktet må ikke plasseres på gulvet.

Dette kan føre til at forbipasserende, spesielt barn, snubler i produktet.

FOR Å HINDRE SPREDNINGEN AV BRANN MÅ DU HOLDE STEARINLYS ELLER ANDRE FORMER FOR ÅPEN FLAMME BORTE FRA PRODUKTET TIL ENHVER TID.

Ellers kan det oppstå br annfa re.

Hold varmeovner borte fra strømkabelen.

Hvis isolasjonen smelter kan det føre til elektrisk støt eller brann.

Produktet må ikke installeres på steder med dårlig ventilasjon, for eksempel i en bokhylle, et skap eller lignende.

Hvis den innvendige temperaturen stiger kan det føre til brann.

Sett skjermen forsiktig ned.

Eller kan den bli skadet eller ødelagt.

Ikke plasser skjermen med forsiden ned.

Skjermoverflatenoverflaten kan bli skadet.

Installasjon av veggfeste må gjøres av en kvalifisert fagperson.

Installasjon ved ukvalifiserte kan føre til personskader.

Bruk alltid monteringsenhetene som er spesifisert i brukerhåndboken.

Produktet må monteres minst 10 cm fra veggen, for å sikre tilstrekkelig ventilasjon.

Dårlig ventilasjon kan gjøre at temperaturen inne i produktet øker, og

dermed føre til kortere komponentlevetid og dårligere ytelse.

Oppbevar plastemballasjen (posen) utilgjengelig for barn.

Plastemballasjen (posen) kan føre til kvelning hvis barn leker med den.

Rengj øre

Når du skal rengjøre skjermkabinettet eller overflaten på skjermen, tørker du med en lett fuktet og

myk klut.

Ikke sprut rengjøringsmiddel direkte på skjermen.

Dette kan føre til skader, elektrisk støt eller brann.

Bruk det anbefalte rengjøringsmiddelt på en myk klut.

Hvis kontakten mellom pluggen og pinnen er støvete eller skitten, må du rengjøre den forsiktig med en tørr klut.

En skitten kontakt kan føre til elektrisk støt eller brann.

Trekk alltid ut strømledningen før du rengjør produktet.

Ellers kan det oppstå fare for elektrisk støt eller brann.

Trekk støpselet ut av stikkontakten, og tørk av produktet med en myk, tørr klut.

Ikke bruk kjemikalier som voks, benzen, alkohol, tynner, insektmiddel,

luftforfrisker, smøremiddel eller vaskemiddel.

Øvrige

Ikke ta av dekslet (eller baksiden).

Dette kan føre til elektrisk støt eller brann.

Overlat service til kvalifisert servicepersonell.

Hvis skjermen ikke fungerer normalt, nærmere bestemt hvis det kommer uvanlige lyder eller lukter fra den, trekker du ut pluggen med en gang og kontakter en autorisert forhandler eller

servicetilbyder.

Dette kan føre til elektrisk støt eller brann.

Ikke bruk produktet på steder som er utsatt for olje, røyk eller fuktighet. Produktet må ikke installeres i en bil.

Dette kan forårsake funksjonsfeil, elektrisk støt eller brann.

Unngå især å bruke skjermen nær vann eller utendørs der den kan utsettes

for snø eller regn.

Hvis skjermen faller ned eller kabinettet blir skadet, slår du av skjermen og kopler fra strømledningen. Deretter kontakter du forhandlerens Servicesenter.

Skjermen kan utvikle funksjonsfeil, som kan forårsake elektrisk støt eller

brann.

Kople fra strømledningen under tordenvær, eller når skjermen skal stå ubrukt over lengre tid .

Skjermen kan utvikle funksjonsfeil, som kan forårsake elektrisk støt eller

brann.

Ikke prøv å flytte skjermen ved å trekke i ledningen eller signalkabelen.

Dette kan føre til skader, elektrisk støt eller brann som følge av en skadet

kabel.

Ikke flytt på skjermen ved å trekke i ledningen eller signalkabelen.

Dette kan føre til skader, elektrisk støt eller brann som følge av en skadet

kabel.

Ikke dekk til åpningene på skjermkabinettene.

Dårlig ventilasjon kan føre til funksjonssvikt eller brann.

Ikke plasser væskebeholdere, kjemiske produkter eller små metallgjenstander på skjermen.

Dette kan forårsake funksjonsfeil, elektrisk støt eller brann.

Hvis fremmedelementer kommer inn i skjermen, må du trekke ut kontakten

og kont akte servicesenteret.

Hold produktet borte fra brennbar kjemisk spray eller brennbare substanser.

Fare for eksplosjon eller brann.

Sett aldri inn noe av metall i skjermens åpninger.

Fare for elektrisk støt, brann eller skader.

Skarpe metallgjenstander eller brennbare gjenstander må ikke stikkes inn i ventilasjonshullene, hodetelefonkontakten eller AVkontaktene.

Dette kan forårsake elektrisk støt eller brann. Hvis vann eller andre væsker

kommer inn i produktet, slår du det av og trekker ut strømledningen, og

kontakter Servicesenteret.

Hvis du viser et fast skjermbilde i lengre tid, kan det oppstå restbilder eller uskarphet.

Skift til strømsparingsmodus eller sett på en skjermsparer for å flytte bildet

når du må være borte fra skjermen i lengre tid.

Juster oppløsningen og frekvensen til nivåer som er passende for model len.

Uheldige nivåer av oppløsning og frekvens kan skade synet.

40 " tommer (101 cm) - 1360 X 768

46 " tomm er (1 16 cm) - 1360 X 768

Hvis du ser kontinuerlig på skjermen på kort avstand, kan det føre til at synet blir skadet.

For å hvile øynene bør du ta pause i minst fem minutter etter hver time du bruker skjermen.

Produktet må ikke installeres på ustabile eller ujevne underlag, eller på steder som er utsatt for vibrasjoner.

Unng å å slip pe ned produktet. Dette kan føre til skade på prod uktet, eller

personskade. Hvis produ ktet brukes på et sted de r det e r utsatt for

vibrasjoner, kan det føre til at produktets levetid reduseres, eller at det tar

fyr.

Slå skjermen av og trekk ut strømledningen når skjermen skal flyttes. Pass på at alle kabler, inkludert antennekabelen og kabler til andre enheter, er koplet fra før du flytter skjermen.

Kabler som ikke koples fra, kan bli skadet, og føre til brann eller elektrisk

støt.

Det må alltid være minst to personer når produktet skal flyttes.

Hvis produktet slippes ned, kan det føre til feil eller fysisk skade.

Plasser produktet utenfor rekkevidde for barn, slik at de ikke skader produktet ved å henge i det.

Hvis produktet faller ned kan det føre til personskade og til og med livsfare.

Hvis produktet ikke skal brukes på en stund, trekker du ut strømledningen.

Ellers kan det oppstå varme på grunn av oppsamlet smuss eller dårlig

isolasjon, som kan føre til elektrisk støt eller brann.

Ikke plasser barnas favorittgjenstander (eller annet som kan være fristende) på produktet.

Barn kan prøve å klatre opp på pr odukte t for å hent e en gj enstand. Dette

kan føre til at produktet faller, slik at det kan oppstå personskade eller til og

med livsfare.

Når du fjerner batterier fra fjernkontrollen, passer du på at barn ikke putter dem i munnen. Hold batterier utenfor barns rekkevidde.

Ved svelging kontaktes lege umiddelbart.

Når du bytter batterier, passer du på å plassere dem med riktig polaritet (+/-) som vist på batteriholderen.

Feil polaritet kan gjøre at batteriet skades eller beg ynner å lekk e, og kan

føre til brann, skader eller forure nsing (ska de).

Bruk bare spesifiserte standard batterier. Ikke bruk gamle og nye batterier sammen.

Kan gjøre at batteriet skades eller begynner å lekke, og kan føre til brann,

skader eller forurensing (skade).

Batteriet (og oppladbart batteri) er ikke vanlig avfall, og må innleveres til resirkulering. Som forbruker av batteriet er kunden ansvarlig for å levere brukte batterier og oppladbart batteri til resirkulering.

Kunden kan levere brukte eller oppladbare batterier til nærmeste offentlige

returstasjon, eller til en forhandler som selger samme type batterier eller

oppladbare batterier.

Sikkerhetsinstrukser Innledning

Innholdet i pakken Skjermen Mekanisk konstruksjon

Tilkoblinger Bruke programvaren Justere skjermen Feilsøking Spesifikasjoner Informasjon Tillegg

Velg språk Hovedside

Modell

Produktets farge og utseende kan variere avhengig av modell, og produktspesifikasjonene kan endres uten

varsel i forbindelse med forbedring av ytelsen.

Innledning

Innholdet i pakken

Merk

• Kontroller at følgende elementer er inkludert med skjermen.

Kontakt forhandler hvis det mangler deler.

Kontakt en lokal forhandler hvis du vil kjøpe ekstrautstyr.

Merk

• Produktet må ikke plasseres på gulvet.

Håndbok

Hurtigoppsettguide

Skjerm

Garantikort

(Ikke tilgjengelig i alle

regioner)

Brukerveiledning, MDC-

programvare,

MagicNet-programvare

Kabel

Signalkabel(15 pin D-Sub) Strømledning

Annet

Batteries (AAA X 2)

Fjernkontroll

(Ikke tilgjengelig i alle

regioner)

BNC-til-RCA-adapter Midlertidig fot Skrue: 4EA

USB-holderen & Skrue (1EA)

Selges separat

Hulldeksel

SETT for veggmontering Høyttalersett DVI-kabel

BNC-kabel LAN-kabel

Foran

Skjermen

1) MENU

Bruk denne knappen til å åpne OSD og aktivere et merket menyelement.

2) Opp-ned-knapp

Flytter fra et menyelement til et annet vertikalt, eller justerer valgte menyverdier.

3) Venstre-høyre-knapp / Volum knapp

Flytter fra ett menyvalg til et annet horisontalt, eller justerer valgte menyverdier. Justerer også lydVolumt.

4) ENTER

Brukes til å velge OSD-menyen.

5) SOURCE

Skifter fra PC-modus til Videomodus.

Slik bytter du skjermmodi:

[PC] → [BNC] → [DVI] → [AV] → [S-Video] → [Component] → [HDMI] → [MagicNet]

>> Klikk her for å se et animasjonsklipp.

6) PIP

PIP Trykk denne knappen for å kontrollere PIP-vinduet.

Flere bilde i bilde-vinduer kunne ikke overlappes på skjermen fordi BNC-tilkoblingen og komponenten

bruker samme terminal.

>>Klikk her for å se et animasjonsklipp

•

AV / S-Video / Component / HDMI Modus

•

BNC

AV / S-Video / HDMI Modus

•

DVI

AV / S-Video / Component Modus

•

AV / S-Video :

PC / BNC / DVI Modus

•

Component

PC / DVI Modus

•

HDMI

PC / BNC Modus

Av/på-knapp

Bruk denne knappen til å slå skjermen av og på.

8) Lysstyrkesensor

Produktets Lysstyrkesensor-funksjon føler automatisk lysstyrken i omgivelsene ved hjelp av en

lysstyrkesensor, og justerer lysstyrken deretter.

9) Strømindikator

Strømindikator Slå opp på Spesifikasjoner.Sikt fjernkontrollen mot dette punktet på skjermen.

10) Sensor for fjernkontroll

Sikt fjernkontrollen mot dette punktet på skjermen.

Merk

•Se beskrivelsen av strømsparing i håndboken hvis du vil ha mer informasjon om

strømsparingsfunksjonene. Hvis du vil spare strøm, slår du strømmen AV når det ikke er behov for den,

eller når den skal stå ubetjent i en lengre tidsperiode.

Bakside

Merk

• Hvis du vil vite mer om tilkobling av kabler, kan du se Koble til kabler under Oppsett. Konfigurasjonen på

baksiden av skjermen kan variere noe, avhengig av skjermmodellen.

1) POWER SW (På/Av-bryter)

Slå skjermen av og på.

2) POWER IN (Strømport ):

Strømkabel, kobles til skjermen og vegguttaket.

3) REMOTE OUT/IN

Du kan bruke en fjernkontroll med ledning ved

å koble den til skjermen.

4) RS232C OUT/IN (RS232C Seriell PORT) :

Programport for MDC (Multiple Display

Control)

5) DVI / PC / HDMI IN [PC/DVI/BNC AUDIO IN] (PC/DVI/BNC -lydkontakt (innsignal))

6) DVI / PC / HDMI IN [HDMI]

Koble HDMI-kontakten på baksiden av

skjermen til HDMI-kontakten på den digitale

utgangsenheten med en HDMI-kabel.

7) DVI / PC / HDMI IN [RGB] (Kontakt for PC-video):

Bruke 15-pinners D-Sub – PC-modus (Analog

PC)

8) DVI / PC / HDMI IN [DVI(HDCP)](Kontakt for PC-video):

Bruke DVI-D til DVI-D – DVI-modus (Digital

PC)

9) COMPONENT AUDIO IN [L-AUDIO-R] (Komponent-lydkontakt (innsignal))

10)

BNC/COMPONENT OUT [R/P

R, G/Y, B/PB, H,

V] (BNC/Component Connection Terminal (Output))

BNC (Analog PC) Connection: kobler til portene R,

G, B, H, V - Komponenttilkobling: kobler til portene

, Y, P

11)

BNC/COMPONENT IN [R/P

R, G/Y, B/PB, H, V]

(BNC/Component Connection Terminal (Input))

12) AV AUDIO IN [L-AUDIO-R](Lydkontakt for MONITOR (inngang))

13) AV OUT [VIDEO](Kontakt for Video) : AVmodus (utgang)

14) AV IN [VIDEO](Kontakt for Video) (inngang)

15) AV OUT [S-VIDEO](Kontakt for S-Video) : SVideo-modus (utgang)

16) AV IN [S-VIDEO](Kontakt for S-Video) (inngang)

17) EXT SPEAKER(8Ω ) [- - L - +, - - R - +] (Tilkoblingsterminal for høyttalere (8Ω))

18) AUDIO OUT [L-AUDIO-R] (Kontakt for skjermlyd (utgang))

AUDIO OUT (lyd ut)-kontakten brukes til PC, DVI

eller BNC-signaler.

19) LAN (Kontakt for LAN)

20) USB (Kontakt for USB)

Kompatibel med tastatur/mus og enheter for

masselagring.

Merk

• Antallet skjermer som kan kobles til ut-sløyfen kan avhenge av kabeltype, signalstyrke osv. Med en kabel

uten signalreduksjon eller signalkilde kan ti skjermer kobles til.

21) Kensington-lås

En Kensington-lås er en enhet som brukes for fysisk

sikring av maskinen når du bruker den på et offentlig

sted. (Låseenheten må kjøpes som en separat

enhet.)

Hvis du trenger hjelp med å bruke låseinnretningen, kan du kontakte forhandleren du kjøpte den av.

Merk

•See Brukerkontrollerunder Justere LCD-skjermen.

Fjernkontroll

Merk

• Ytelsen til fjernkontrollen kan bli påvirket av et TV-apparat eller andre elektroniske enheter i nærheten av

skjermen, slik at de påvirker enheten pga freksvensforstyrrelser.

1. ON / OFF

2. MAGICNET

3. MDC

4. LOCK

5. Knappene MagicNet

6.+100 -/--

7. VOL

8. MUTE

9. TTX/MIX

10. MUTE

11. ENTER

12. P.MODE

13. AUTO

14. ENTER/PRE-CH 15 . CH/P

16. SOURCE

17. INFO

18. EXIT

19. Knappene opp-ned, høyre-venstre

20. S.MODE

21. STILL

22. FM RADIO

23. P.SIZE

24. SRS

25. DUAL/MTS

26. PIP

27. SOURCE

28. SWAP

29. SIZE

30. RE

31. STOP

32. PLAY/PAUSE

33. FF

1) ON / OFF

Bruk denne knappen til å slå skjermen av og på.

2) MAGICNET

Hurtigstartknapp for MagicNet.

3) MDC

Hurtigstartknapp for MDC.

4) LOCK

Denne knappen vil aktivere eller deaktivere alle funksjonstastene både på fjernkontrollen og på skjermen

med unntak av knappene På og LOCK.

5) Knappene MagicNet

- Bruk disse knappene til MagicNet.

• Bokstaver/ tall : Bruk disse knappene til å angi adressen til et webområde.

• DEL : Brukes som backspace-knapp.

• SYMBOL : Brukes til å angi tegn. (.O_-)

• ENTER : Brukes til å angi innsignal.

6) +100 -/--

Trykk inn for å velge kanaler over 100.

Hvis du for eksempel vil velge kanal 121, trykker du "+100" og deretter "2" og "1".

- Šiame monitoriuje neveikia.

7) VOL

Justerer lydvolumet.

MUTE

Stopper lyden midlertidig.

Lyden gjenopprettes hvis Demp- eller knappen - VOL + trykkes i demp-modus.

10)

Bruk denne knappen til å åpne OSD og aktivere et merket menyelement.

11)

Brukes til å velge OSD-menyen.

12)

TTX/MIX

TV-kanaler leverer tekstinformasjonstjenester via Tekst-TV

[TTX / MIX brukes hovedsakelig i Europa ]

ENTER

P.MODE

Når du trykker på denne knappen, vises gjeldende modus midt på nedre del av skjermen.

AV / S-Video /Component Mode : P.MODE

Skjermen har fire automatiske bildeinnstillinger som er forhåndsinnstilt fra fabrikken.

( Dynamic Standard Movie Custom )

PC / DVI Mode : M/B ( MagicBright™ )

MagicBright™ er navnet på en ny skjermfunksjon som gir en skjermvisningskvalitet med dobbelt så god

lysstyrke og klarhet som på eksisterende skjermer.

( Entertain Internet Text Custom )

13) AUTO

Hvis du vil ha mer informasjon, kan du gå til Funksjoner for direkte tilgang.(PC)

ENTER/PRE-CH

14)

Flytter fra et menyelement til et annet vertikalt, eller justerer valgte menyverdier.

- Šiame monitoriuje neveikia.

CH/P

15)

Velger TV-kanaler i TV-modus.

- Šiame monitoriuje neveikia.

SOURCE

16)

Velger PCen, videokilde hver gang du trykker på knappen.

INFO

17)

Viser en Video Source, Audio Source, gjeldende kanalnummer, en lydtype og Speaker Mute ON/OFF

øverst til høyre på skjermen.

EXIT

18)

Avslutter eller lukker menyskjermen.

19) Knappene opp-ned, høyre-venstre

Flytter fra ett menyvalg til et annet horisontalt, eller justerer valgte menyverdier.

20)

S.MODE

Når du trykker på denne knappen, vises gjeldende modus midt på nedre del av skjermen.

Skjermen har en innebygd hi-fi stereoforsterker.

Trykk på knappen en gang til for å bla gjennom tilgjengelige forhåndskonfigurerte moduser.

( Standard → Music → Movie → Speech → Custom )

21) STILL

Trykk en gang på knappen for å fryse skjermen. Trykk en gang til for å oppheve fryst skjerm.

22) FM RADIO

Slår FM-radioen på/av.

PC/DVI-modus settes bare SOUND (lyd) på FM-radio.

I generell Video SOURCE (videokilde)-modus velges FM RADIO og skjermen slås av.

I områder der signalet er svakt kan det oppstå støy i FM-radiosignalet.

- Šiame monitoriuje neveikia.

23) P.SIZE

Trykk for å endre skjermstørrelsen.

24)

SRS

25)

SRS

DUAL/MTS

DUAL-

STEREO/MONO, DUAL l / DUAL ll og MONO/NICAM MONO/NICAM STEREO kan brukes i henhold til

kringkastingsstandard ved å bruke DUAL-knappen på fjernkontrollen mens du ser på TV.

MTS

Veksler mellom MONO/STEREO, DUAL 1/DUAL 2 og MONO/NICAM MONO/NICAM STEREO.

- Šiame monitoriuje neveikia.

PIP

26)

Trykk denne knappen for å kontrollere PIP-vinduet.

SOURCE

27)

Slår på indikatoren for å angi det gjeldende viste inngangssignalet.

28) SWAP

Bytte Beskrivelse mellom PIP-vinduet (bilde i bilde-vinduet) og hovedskjermbildet. Bildet i PIP-vinduet vises

i hovedskjermbildet, og hovedskjermbildet vises i PIP-vinduet.

SIZE

29)

Lar deg velge blant ulike bildestørrelser.

30)

REW

Hurtigspoling bakover

31)

Stopp

32)

PLAY/PAUSE

Spill av / pause

33)

Hurtigspoling fremover

SyncMaster 400DXn

1. Mekanisk konstruksjon

NETWORK MODEL SIZE

PROTECTION GLASS + NETWORK MODEL SIZE

Vekt

Set

Package

{

25.0 kg (with Basic Stand)

{

30.5 kg (with Basic Stand / option protection glass)

{

28.5 kg (with Basic Stand)

{

34.0 kg (with Basic Stand / option protection glass)

2. Skjermhode

NETWORK MODEL SIZE

PROTECTION GLASS + NETWORK MODEL SIZE

3. Stativ

4. Høyttaler

5. Slik installerer du VESA-braketten

Når du installerer VESA må du forsikre deg om at systemet oppfyller de internasjonale VESA-standardene.

Informasjon om innkjøp og installering av VESA-braketten: Kontakt nærmeste Samsung-forhandler for å bestille. Etter bestilling får du besøk av installatører som installerer braketten.

Minst 2 personer kreves for å flytte LCD-skjermen.

Samsung er ikke ansvarlig for eventuell produktskade eller personskade som oppstår under installasjon som kunden har bedt om.

Dimensjoner

Ved feste av braketten på vegg må du bare bruke maskinskruer med 6 mm diameter og 8 til 12 mm lengde.

6. Montering av veggbrakett

Rådfør deg med en tekniker før du monterer veggbraketten.

Samsung Electronics har intet ansvar for skader på produktet eller kundene hvis monteringen utføres av kunden.

Dette produktet er ment for montering på betongvegger. Produktet kan løsne hvis det monteres på gips eller tre.

Komponenter

Bruk bare komponentene og tilbehøret som ble levert med produktet.

Veggbrakett

(1)

(Venstre : 1, Høyre : 1)

Veggbrakettenhet

Hengsel

Plasthenger

(4)

Skrue (A)

(11)

Skrue (B)

(4)

Murplugg

(11)

Sett inn og trekk til festeskruen i pilens retning. Monter deretter veggbraketten på veggen.

A. Festeskrue B. Veggbrakett C. Hengsel (venstre) D. Hengsel (høyre)

Produktet leveres med to hengsler (venstre og høyre). Pass på

at du bruker den riktige.

Før du borer inn i veggen, må du kontroller at avstanden mellom de to låsehullene bak på produktet er riktig. Hvis avstanden er for kort eller lang, løsner du alle eller noen av de fire skruene på veggbraketten, og justerer avstanden.

A. Avstand mellom de to låsehullene

Kontroller monteringsdiagrammet og marker borepunktene på veggen. Bruk et bor med diameter på 5,0 mm, og bor hull med en dybde på minst 35 mm. Fest pluggene i hullene. Plasser hullene i braketten og hengselet over de riktige hullene i veggen, og sett inn og trekk til de 11 skruene A.

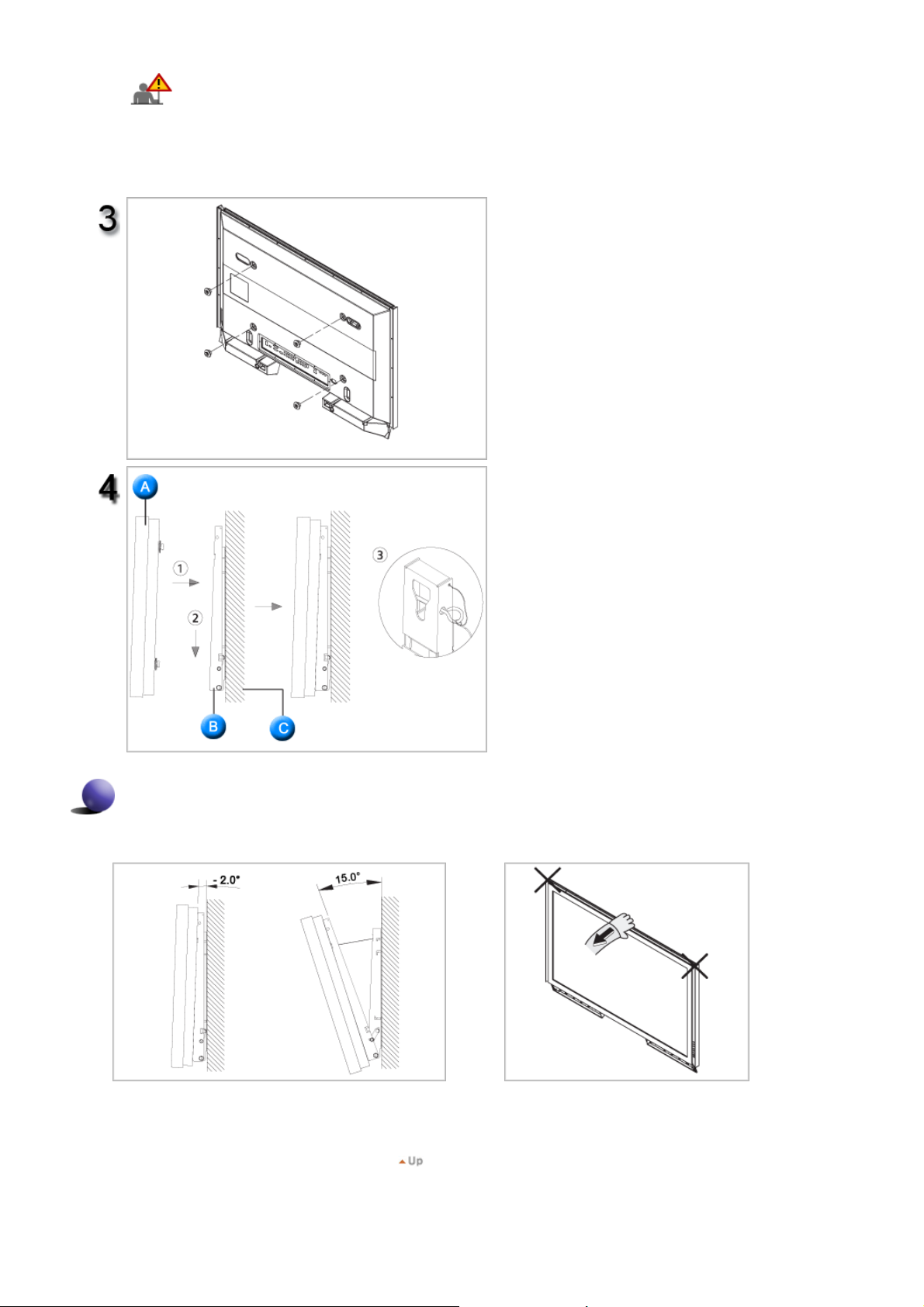

Montere produktet på veggbraketten

Utformingen av produktet kan variere, avhengig av modell. (Plasthengeren og skruene er like for alle modeller)

Fjern de 4 skruene bak på produktet.

1. Monter produktet på veggbraketten, og pass

Sett skruen B inn i plasthengeren. (See the figure below)

på at det er sikkert festet i plasthengerne på venstre og høyre side.

2. Vær forsiktig når du monterer produktet på braketten, og unngå at fingrene blir sittende fast i hullene.

3. Kontroller at veggbraketten er sikkert festet til veggen, slik at produktet ikke løsner etter montering.

Trekk til de 4 skruene i trinn 2 (plasthenger + skrue B))) i hullene bak på produktet.

Fjern sikkerhetspinnen (3) og sett inn de 4 produktholderne i tilsvarende hull i braketten (1). Plasser deretter produktet (2) slik at det sitter fast i braketten. Pass på at du setter i og trekker til sikkerhetspinnen (3) slik at produktet er sikkert festet til braketten.

Justere vinkelen på veggbraketten

Juster vinkelen på veggbraketten til -2° før den monteres på veggen.

A. Skjerm og skjermfot B. Veggbrakett C. Vegg

1. Fest produktet til veggbraketten.

2. Hold produktet øverst og midt på, og trekk det frem (i pilens retning) for å justere vinkelen. (Se illustrasjonen til høyre)

3. Vinkelen på braketten kan justeres mellom -2°og 15 °.

Pass på at du holder produktet øverst og midt på, ikke på venstre eller høyre side, når du justerer vinkelen.

SyncMaster 460DXn

1. Mekanisk konstruksjon

NETWORK MODEL SIZE

PROTECTION GLASS + NETWORK MODEL SIZE

Vekt

Set

Package

{

31.30 kg (with Basic Stand)

{

36.1 kg (with Basic Stand / option protection glass)

{

37.6 kg (with Basic Stand)

{

42.4 kg (with Basic Stand / option protection glass)

2. Skjermhode

NETWORK MODEL SIZE

PROTECTION GLASS + NETWORK MODEL SIZE

3. Stativ

4. Høyttaler

5. Slik installerer du VESA-braketten

Når du installerer VESA må du forsikre deg om at systemet oppfyller de internasjonale VESA-standardene.

Informasjon om innkjøp og installering av VESA-braketten: Kontakt nærmeste Samsung-forhandler for å bestille. Etter bestilling får du besøk av installatører som installerer braketten.

Minst 2 personer kreves for å flytte LCD-skjermen.

Samsung er ikke ansvarlig for eventuell produktskade eller personskade som oppstår under installasjon som kunden har bedt om.

Dimensjoner

Ved feste av braketten på vegg må du bare bruke maskinskruer med 6 mm diameter og 8 til 12 mm lengde.

6. Montering av veggbrakett

Rådfør deg med en tekniker før du monterer veggbraketten.

Samsung Electronics har intet ansvar for skader på produktet eller kundene hvis monteringen utføres av kunden.

Dette produktet er ment for montering på betongvegger. Produktet kan løsne hvis det monteres på gips eller tre.

Komponenter

Bruk bare komponentene og tilbehøret som ble levert med produktet.

Veggbrakett

(1)

(Venstre : 1, Høyre : 1)

Veggbrakettenhet

Hengsel

Plasthenger

(4)

Skrue (A)

(11)

Skrue (B)

(4)

Murplugg

(11)

Sett inn og trekk til festeskruen i pilens retning. Monter deretter veggbraketten på veggen.

A. Festeskrue B. Veggbrakett C. Hengsel (venstre) D. Hengsel (høyre)

Produktet leveres med to hengsler (venstre og høyre). Pass på

at du bruker den riktige.

A. Avstand mellom de to låsehullene

+ 144 hidden pages
