LCD MONITOR
quick start guide
460 DX
ii
Bezpečnostní opatření
Úvod
Obsah balení
Váš monitor
Mechanické uspořádání
Zapojení
Používání softwaru
Nastavení monitoru
Odstraňování závad
Specifikace
Informace
Příloha
Zvolte jazyk Hlavní stránka
Model
Barva a vzhled výrobku se mohou lišit v závislosti na modelu a specifikace výrobku se mohou změnit bez
předchozího upozornění z důvodu zlepšení výkonu výrobku.
Úvod
Obsah balení
Poznámka
•Přesvědčte se, zda jsou k monitoru přiloženy níže uvedené součásti.
Pokud nějaká součást chybí, kontaktujte svého prodejce.
Chcete-li zakoupit volitelné doplňky, obraťte se na nejbližšího prodejce.
Poznámka
• Neumísťujte výrobek na podlahu.
Příručka
Průvodce rychlým
nastavením
Monitor
Záruční list
(Není k dispozici ve všech
zemích.)
Uživatelská příručka,
Software MDC
kabel
Další pokyny
Kabel D-Sub Napájecí kabel
Dálkové ovládání
Baterie (AAA X 2)
(Není k dispozici ve všech
zemích.)
Kryt otvoru
Konektor adaptéru BNC -
RCA
K zakoupení samostatně
SOUPRAVA pro montáž na
stěnu
Kabel BNC
Pohled zepředu

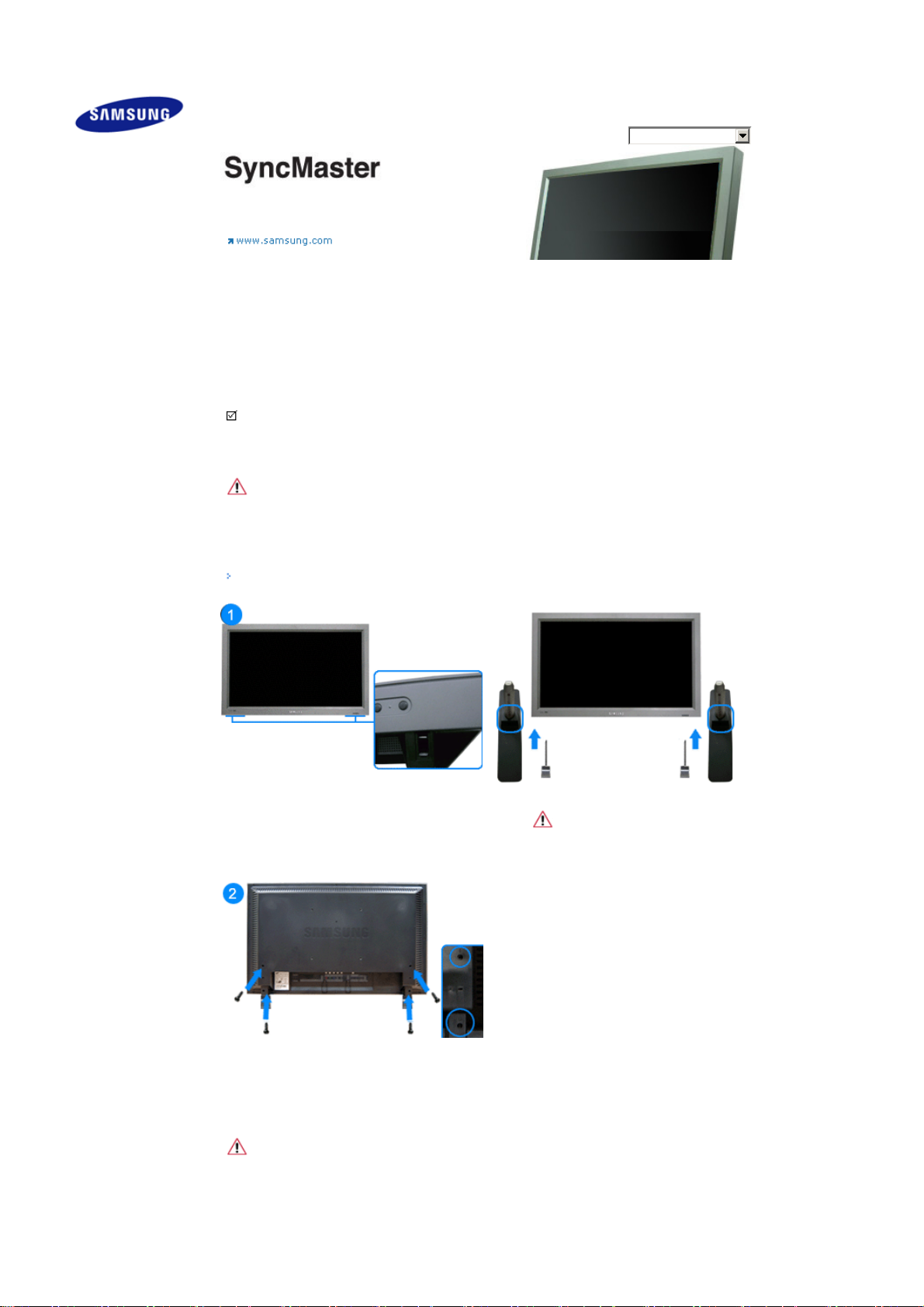

Semi Stand (Půlený stojánek) Šroub: 4EA
Sada reproduktorů Kabel DVI
Váš monitor
1) MENU
Pomocí tohoto tlačítka otevřete a zavřete nabídku obrazovky nebo zavřete nabídku nastavení.
2) Navigační tlačítko (Tlačítko nahoru – dolů)
Slouží ke svislému procházení mezi položkami nabídky nebo k nastavování hodnot nabídky. V režimu TV
slouží k výběru televizních kanálů.
3) Tlačítko nastavení (Tlačítko doleva - doprava)/Tlačítko hlasitosti
Slouží k vodorovnému procházení mezi položkami nabídky nebo k nastavování hodnot vybrané nabídky.
Rovněž slouží k nastavení hlasitosti.
4) ENTER
Slouží k aktivaci označení položky nabídky.
5) SOURCE
Slouží k přepínání z režimu PC do režimu Video.
Změnu zdroje lze provádět pouze u externích zařízení, která jsou právě připojená k monitoru.
[PC] → [BNC] → [DVI] → [AV] → [S-Video] → [Component] → [HDMI]
>>Klepnutím sem zobrazíte animaci.
6) PIP
Stisknutím tlačítka PIP přepnete obrazovku PIP do režimu Zapnuto/vypnuto (On/Off).
Na obrazovce nemůže být umístěn více než jeden obraz v obraze (funkce PIP), protože konektor BNC a
komponenta využívají stejnou svorku.
>> Klepnutím sem zobrazíte animaci.
•
PC
AV / S-Video / Component / HDMI Režim
•
BNC
AV / S-Video / HDMI Režim
•
DVI
AV / S-Video / Component Režim
•
AV / S-Video
PC / BNC / DVI Režim
•
Component
PC / DVI Režim
•
HDMI
PC / BNC Režim
7)
Vypínač napájení í
Tento vypínač se používá pro zapnutí a vypnutí monitoru.
8) Snímač jasu
Funkce výrobku Snímač jasu automaticky zjišťuje úroveň jasu vnějšího světla a na základě těchto údajů
upravuje úroveň jasu.
9) Kontrolka napájen
T Tato kontrolka během normálního provozu zeleně svítí a jednou zeleně zabliká, když monitor ukládá
nastavení do paměti.
10) Čidlo dálkového ovládání
Nasměrujte dílkový ovladač na tento bod na monitoru..
Poznámka
•V části PowerSaver této příručky naleznete další informace o funkcích pro úsporu energie. Nepoužíváte-li
monitor nebo necháváte-li jej po delší dobu bez dozoru, vypněte jej.
Pohled zezadu
Poznámka
• Podrobnější informace o zapojení kabelů naleznete v kapitole Zapojení kabelů v části Nastavení.
Konfigurace zadní části monitoru se může mírně lišit podle modelu monitoru.
1) POWER S/W (Přepínač zapnutí/vypnutí
napájení) ON [ | ] / OFF [O]
Vypínání a zapínání monitoru.
2) POWER IN (Port pro napájecí kabel) :
Kabel napájení, zapojuje se do zdířky monitoru a
zásuvky ve zdi.
3) REMOTE OUT/IN
K monitoru lze připojit kabelové dálkové
ovládání.
4) RS232C OUT/IN (Sériový port RS232C) :
Port programu MDC (Multiple Display Control)
5) DVI / PC / HDMI IN [PC/DVI/BNC AUDIO
IN] (Konektor zapojení audiosignálu
PC/DVI/BNC (vstup))

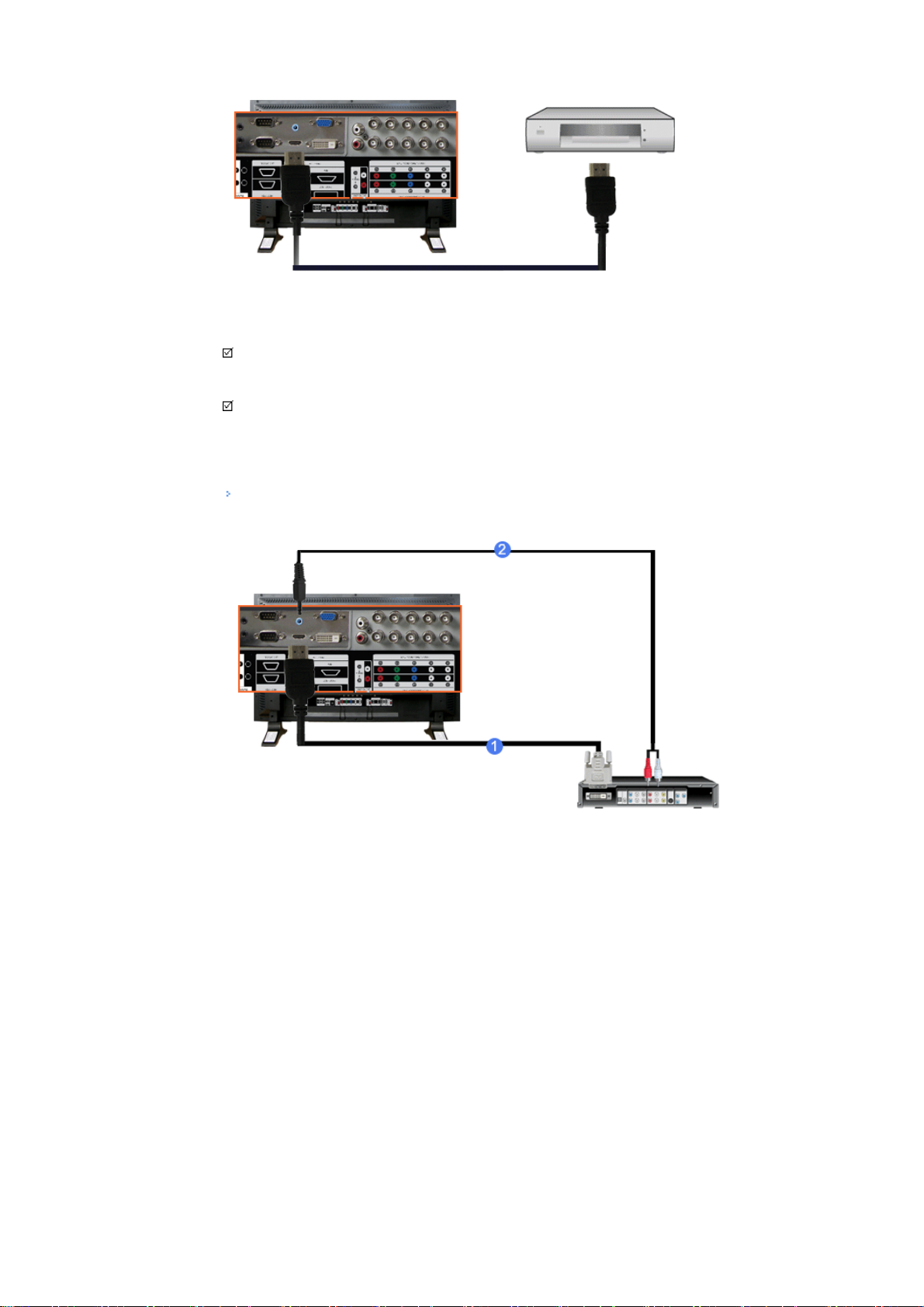

6) DVI / PC / HDMI IN [HDMI]
Propojte konektor HDMI na zadní straně
monitoru s konektorem HDMI zařízení s
digitálním výstupem pomocí kabelu HDMI.
7) DVI / PC / HDMI IN [RGB] (Konektor
zapojení videosignálu z počítače ) :
Pomocí kabelu D-Sub (15kolíkový D-Sub) –
Režim PC (analogový počítač)
8) DVI / PC / HDMI IN [DVI(HDCP)]
(Konektor zapojení videosignálu z
počítače ) :
Pomocí kabelu DVI (DVI-D - DVI-D) – režim
DVI (digitální počítač)
9) COMPONENT AUDIO IN [L-AUDIO-R]
(Konektor zapojení komponentního
audiosignálu (vstup))
10)
BNC/COMPONENT IN [R/P
R, G/Y, B/PB, H,
V] (Konektor zapojení komponentního
signálu (výstup))
Zapojení BNC (analogový počítač): port zapojení R,
G, B, H, V
Zapojení komponentního signálu: port zapojení
P
, Y, P
R
B
11)
BNC/COMPONENT IN [R/P
R, G/Y, B/PB, H,
V] (Konektor zapojení komponentního
signálu (vstup))
12) AV AUDIO IN [L-AUDIO-R](Konektor zapojení
audiosignálu monitoru (vstup))
13) AV OUT [VIDEO](Konektor zapojení VIDEO) :
Režim AV (výstup)
14) AV IN [VIDEO](Konektor zapojení VIDEO)
(vstup)
15) AV OUT [S-VIDEO](Konektor zapojení SVideo): Režim S-Video (výstup)
16) AV IN [S-VIDEO](Konektor zapojení S-Video)
(vstup)
17) EXT SPEAKER(8 Ω) [- - L - +, - - R - +](VNĚJŠÍ
reproduktor (8 Ω))
18) AUDIO OUT [L-AUDIO-R](Konektor zapojení
audiosignálu monitoru (výstup))
AUDIO OUT (monitorový výstup): připojení PC, DVI,
BNC
Poznámka
•Počet monitorů, které mohou být propojeny prostřednictvím připojení dalšího zařízení, se může lišit v
závislosti na použitém kabelu, zdroji signálu atd. Při použití kabelu odolného proti degradaci signálu lze
připojit až deset zařízení.
19) Zámek Kensington
Zámek Kensington je zařízení používané pro fyzické
připevnění systému při jeho použití na veřejných
místech. (Zařízení pro uzamknutí musí být
zakoupeno zvlášť.)
Informace o používání zámku získáte u prodejce.
Poznámka
•V části Připojení monitoru naleznete další informace o propojení kabelů.
Dálkové ovládání
Poznámka
• Výkon dálkového ovládání může být ovlivněn televizním přijímačem nebo jinými elektronickými přístroji v
blízkosti monitoru – díky frekvenční interferenci může dojít k poruše.
1. ON / OFF
2. MAGICNET
3. MDC
4. LOCK
5. Tlačítka MagicNet
6.+100 -/--
7. VOL
8. MUTE
9. TTX/MIX
10. MENU
11. ENTER
12. P.MODE
13. AUTO
14. ENTER/PRE-CH
15 . CH/P
16. SOURCE
17. INFO
18. EXIT
19. Tlačítka nahoru – dolů a nalevo napravo
20. S.MODE
21. STILL
W
22. FM RADIO
23. P.SIZE
24. SRS
25. DUAL/MTS
26. PIP
27. SOURCE
28. SWAP
29. SIZE
30. RE
31. STOP
32. PLAY/PAUSE
33. FF
1) ON / OFF
Toto tlačítko slouží k zapnutí a vypnutí monitoru.
2) MAGICNET
Tlačítko pro rychlé spuštění programu MagicNet.
- Funkce není pro tento monitor podporována.
3) MDC
Tlačítko pro rychlé spuštění programu MDC.
4) LOCK
Tímto tlačítkem lze aktivovat nebo deaktivovat funkční klávesy na dálkovém ovládání a na monitoru s
výjimkou tlačítek Napájení a LOCK.
5) Tlačítka MagicNet
Pro MagicNet použijte tato tlačítka.
• Abeceda/ Číslice: Těmito tlačítky lze zadat adresu webové stránky.
• DEL: Slouží jako Back Space.
• SYMBOL: Slouží k zadávání znaků. (.O_-)
• ENTER: Slouží k zadávání.
- Funkce není pro tento monitor podporována.
6) +100 -/--
Stisknutím můžete vybírat kanály nad 100.
Například chcete-li vybrat kanál 121, stiskněte tlačítko +100, potom tlačítko 2 a 1.
- Funkce není pro tento monitor podporována.
7) VOL
Nastavuje hlasitost zvuku.
MUTE
8)
Slouží k dočasnému pozastavení (ztlumení) výstupu zvuku.
Chcete-li zvuk obnovit, v režimu Ztlumení stiskněte tlačítko MUTE nebo - VOL +.
9)
10)
Pomocí tohoto tlačítka otevřete a zavřete nabídku obrazovky nebo zavřete nabídku nastavení.
TTX/MIX
Televizní kanály poskytují služby textových informací prostřednictvím teletextu.
[TTX / MIX se používá zejména v Evropě. ]
MENU
ENTER
