DESATASCADOR DE AIRE COMPRIMIDO
STURA TUBI AD ARIA COMPRESSA PPR 4 B2
DESATASCADOR DE AIRE
COMPRIMIDO
Instrucciones de uso
DESENTUPIDOR DE CANOS
DE PRESSÃO
Manual de instruções
PRESSLUFT-ROHRREINIGER
Bedienungsanleitung
STURA TUBI AD ARIA COMPRESSA
Istruzioni per l’uso
DRAIN CLEANER
Operating instructions
IAN 109799
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas
las funciones del dispositivo.
Prima di leggere aprire la pagina con le immagini e prendere confi denza con le diverse funzioni
dell'apparecchio.
Antes de começar a ler abra na página com as imagens e, de seguida, familiarize-se com todas as
funções do aparelho.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
ES Instrucciones de uso Página 1
IT / MT Istruzioni per l'uso Pagina 7
PT Manual de instruções Página 13
GB / MT Operating instructions Page 19
DE / AT / CH Bedienungsanleitung Seite 25
A
B
ÍndicePágina
Uso conforme al previsto2
Indicaciones de seguridad2
Volumen de suministro2
Descripción del aparato2
Características técnicas3
Empleo3
Limpieza y mantenimiento4
Evacuación5
Asistencia técnica5
Importador5
- 1 -
Desatascador de aire
comprimido
¡Felicidades!
Ha optado por la compra de un producto de alta
calidad. Antes de la primera puesta en servicio, familiaricese con el producto. Lea para ello detenidamente las siguientes instrucciones de uso. Utilice el
producto como se describe y para los ámbitos de
aplicación indicados. Guarde convenientemente
estas instrucciones. Entregue todos los documentos
cuando transfiera el producto a terceros.
Uso conforme al previsto
El desatascador de aire comprimido sirve para la
limpieza no contaminante y libre de productos químicos
de desagües, tuberías y otros puntos inaccesibles,
por medio de aire comprimido.
Este aparato está indicado para el uso privado, no
lo utilice para fines comerciales o industriales.
¡Advertencia de daños materiales!
• Retire todas las piezas sueltas del fregadero,
como, por ejemplo, el filtro de suciedad y tape
todas las aberturas del propio tubo, como, p. ej.
el rebosadero, con un paño mojado o similar.
De este modo se evita el manchado debido a las
salpicaduras que el golpe de presión provoca.
• Utilice el aparato sólo en desagües que puedan
soportar presión. Las tuberías atornilladas soportan
mejor la presión que las tuberías de encaje.
¡Apoye los sifones inestables contra el suelo!
De otro modo, el golpe de presión puede dañar
el sifón.
Volumen de suministro
Desatascador de aire comprimido
Cabezal para WC
Cabezal para ducha
Cabezales de Ø 6 cm y Ø 5 cm
Cierre de rebosadero
Instrucciones de uso
Indicaciones de seguridad
¡Peligro de lesiones!
• Nunca dirija el aparato a animales o personas.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con facultades
físicas, sensoriales o mentales reducidas o falta
de experiencia y/o conocimientos siempre que
estén bajo vigilancia o hayan sido instruidas correctamente sobre el uso seguro del aparato y
hayan comprendido los peligros que entraña.
Los niños no deben jugar con el aparato. Las
tareas de limpieza y mantenimiento del aparato
no deben ser realizadas por niños sin supervisión.
• Para evitar vapores nocivos, no utilice gasolina,
alcohol, productos de limpieza que contengan
carbono o similares. Este aparato funciona
exclusivamente con aire comprimido, sin adición
de productos químicos.
Descripción del aparato
Figura A:
1 Válvula de purga de aire
2 Cápsula de cierre
3 Bomba
4 Disparador de golpe de presión
5 Orificio de salida de aire
Figura B:
6 Cabezal para WC
7 Cabezal para ducha
8 Cabezal de Ø 6 cm
9 Cabezal de Ø 5 cm
0 Cierre de rebosadero
- 2 -
Características técnicas
Presión
de funcionamiento máx.:4 bares
Cabezales:Cabezal de Ø 6 cm
Cabezal de Ø 5 cm
Cabezal para WC
Cabezal para ducha
Empleo
1. Seleccione el cabezal 6/7/8/9 adecuado
para el desagüe atascado y encájelo en el orificio
de salida de aire 5. Asegúrese de que está bien
encajado.
2. Retire los filtros u otros accesorios del sifón.
3. Cierre todas las aberturas, como, por ejemplo,
rebosaderos, de la tubería que desea limpiar.
Utilice para los rebosadero el cierre para rebosadero 0:
• En los rebosaderos redondos presione y mantenga
presionado el pasador de tensado de modo que
pueda plegar la palanca de cierre y disponga
de una prolongación del pasador de tensado
(fig. 1).
• Suelte lentamente el pasador de tensado y
verifique que el rebosadero esta cerrado por
completo. Los bordes del cierre de rebose 0
debe cerrar de lo más uniforme posible en el rebosadero ya de lo contrario podrían expulsarse
hacia el exterior restos de suciedad.

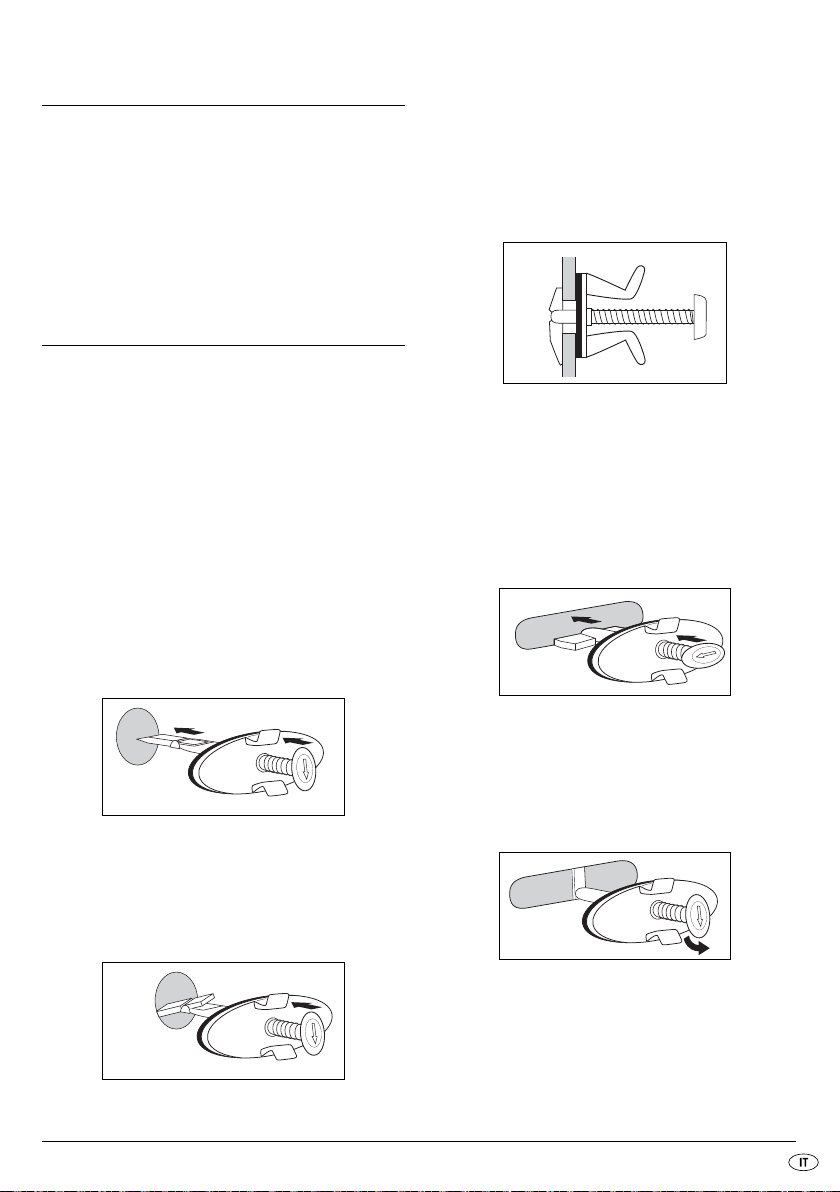

Fig. 3: Cierre de rebosadero colocado
correctamente 0
• En caso de rebosaderos longitudinales presione
el pasador de tensado y vuelque la palanca de
cierre de modo que quede perpendicular con el
pasador de tensado (fig. 4).
Fig. 1
• Introduzcalo en el rebosadero. Al momento que
toca la palanca de cierre sobre la pared posterior,
se levanta (fig. 2).
Fig. 2
Fig. 4
• Introduzcalo en el rebosadero.
• Gire el pasador de tensado unos 90° y sueltelo
lentamente (fig. 5).
Fig. 5
• Verifique que el rebosadero se encuentre completamente cerrado. Los bordes del cierre de rebose 0 debe cerrar de lo más uniforme posible
en el rebosadero ya de lo contrario podrían expulsarse hacia el exterior restos de suciedad.
- 3 -
Indicación:
El cierre de rebosadero 0 no se adapta a todos
los rebosaderos. Si el cierre de rebosadero 0 no
puede cerrar el rebosadero, utilice un paño o similar
para cerrarlo.
¡Advertencia de daños materiales!
Utilice el aparato sólo en desagües y tuberías que
puedan soportar presión. ¡Apoye los sifones inestables
contra el suelo! De otro modo, el golpe de presión
puede dañar el sifón.
4. Obture el desagüe con un tapón y agregue agua
caliente (hasta aprox. 7 cm sobre el desagüe).
Sólo cuando la tubería atascada esté completamente llena de agua, se alcanza el mejor efecto
de presión posible. Si no hay agua en la tubería,
el efecto de la presión se reduce considerablemente.
5. Presurice primero un poco accionando la bomba 3 3 o 4 veces de forma rápida. Si bombea
demasiado lento puede volver a escapar el aire
del aparato.
6. Retire el tapón y coloque el aparato sobre el
desagüe, como se representa en la figura 6.
7. Realice un golpe de presión. Al hacerlo, presione
el aparato firmemente contra el desagüe.
8. Si no se suelta el atasco y está seguro que las
tuberías soportan la presión, aumente la presión
para el siguiente golpe de presión.
9. Extraiga el aparato del agua y accione la bomba 3 a 10 veces apróx. de forma rápida.
10. Si desea bajar un poco la presión del aparato,
afloje la válvula de purga de aire 1. Vuelva
a apretarla después.
11. Vuelva a colocar el aparato de nuevo en el
desagüe y accione el golpe de presión.
Advertencia:
Repita este proceso sólo mientras el nivel de agua
se encuentre todavía sobre el desagüe. Si es necesario, vierta más agua.
12. Repita el golpe de presión hasta que se haya
solucionado el atasco.
Advertencia:
Si no es posible generar presión, compruebe la
válvula de purga de aire 1. Enrósquela firme-
mente en el aparato.
Fig. 6
Limpieza y mantenimiento
• Limpie los cabezales 6/7/8/9 y la carcasa
con un paño húmedo. En caso de suciedad endurecida, añada al paño un detergente suave.
¡Cuidado! ¡Daños en el aparato!
No utilice productos de limpieza agresivos o químicos
ni lejías para limpiar el aparato o los cabezales
6/7/8/9. Éstos podrían dañar la superficie.
- 4 -
Indicación:
El polvo blanco de la bomba 3 no es suciedad.
Se trata de polvos de talco, que se utilizan en la
fábrica para realizar la primera lubricación de
la bomba.
Tras un uso continuado es posible que sea necesario
engrasar la bomba 3:
1. Afloje la cápsula de cierre 2.
2. Aplique unas gotas de aceite de silicona en el asa.
Si utiliza otros aceites, las juntas o plásticos
pueden resultar dañados.
Evacue el aparato de manera respetuosa con el
medioambiente.
Preste atención a las normas en vigor.
En caso de dudas póngase en contacto con su
centro de evacuación.
El material de embalaje debe desecharse
de forma respetuosa con el medioambiente.
- 5 -
