Inhaltsverzeichnis Seite

DIN A5 148 mm x 210 mm

Bestimmungsgemäßer Gebrauch 2
Sicherheitshinweise 2
Lieferumfang 2
Gerätebeschreibung 2
Technische Daten 3
Anwendung 3
Reinigung und Wartung 4
Entsorgen 5
Service 5
Importeur 5

- 1 -

Pressluft-Rohrreiniger

DIN A5 148 mm x 210 mm

Herzlichen Glückwunsch!
Mit Ihrem Kauf haben Sie sich für ein hochwertiges
Produkt entschieden. Machen Sie sich vor der er­sten Inbetriebnahme mit dem Produkt vertraut. Lesen
Sie hierzu aufmerksam die nachfolgende Bedie­nungsanleitung. Benutzen Sie das Produkt nur wie
beschrieben und für die angegebenen Einsatzberei­che. Bewahren Sie diese Anleitung gut auf. Händi­gen Sie alle Unterlagen bei Weitergabe des Pro­dukts an Dritte ebenfalls mit aus.

Bestimmungsgemäßer
Gebrauch

Der Pressluft-Rohrreiniger dient der umweltfreund­lichen und chemikalienfreien Reinigung von Abflüs­sen, Rohren und anderen unzugänglichen Stellen
durch Luftdruck.
Dieses Gerät ist für den privaten Gebrauch be­stimmt, nutzen Sie es nicht gewerblich oder für indu­strielle Zwecke.

Sicherheitshinweise

Verletzungsgefahr!

• Richten Sie das Gerät niemals auf Tiere oder
andere Personen.

• Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten
physischen, sensorischen oder mentalen Fähig­keiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultieren­den Gefahren verstehen. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und Benutzer­Wartung dürfen nicht von Kindern ohne Beauf­sichtigung durchgeführt werden.

• Benutzen Sie keine Benzine, Alkohole, karbon­haltigen Reinigungsmittel oder ähnliches, um
schädliche Dämpfe zur vermeiden. Dieses Gerät
arbeitet ausschließlich mit Pressluft, ohne Zusatz
von Chemie.

Warnung vor Sachschäden!

•Entfernen Sie alle losen Teile, wie zum Beispiel
Schmutz-Siebe aus dem Becken und dichten Sie
alle Öffnungen desselben Rohres, wie z.B. Über­läufe, mit einem nassen Tuch o.ä. ab. Dies ver­hindert Verschmutzungen durch Spritzer, die
durch den Druckstoß entstehen.

• Benutzen Sie das Gerät nur bei druckbelastba­ren Abflüssen. Verschraubte Rohre sind druckbe­lastbarer als gesteckte Rohre. Stützen Sie
schlecht sitzende Siphons gegen den Fußboden
ab! Ansonsten kann der Druckstoß den Siphon
beschädigen.

Lieferumfang

Pressluft-Rohrreiniger
WC-Aufsatz
Dusch-Aufsatz
Aufsätze Ø 6 cm und Ø 5 cm
Überlaufverschluß
Bedienungsanleitung

Gerätebeschreibung

Abbildung A:

1 Luftablass-Ventil
2 Verschluss-Kappe
3 Pumpe
4 Druckstoß-Auslöser
5 Luft-Austrittsöffnung

Abbildung B:

6 WC-Aufsatz
7 Dusch-Aufsatz
8 Aufsatz Ø 6 cm
9 Aufsatz Ø 5 cm
0 Überlaufverschluss

- 2 -

Technische Daten

DIN A5 148 mm x 210 mm

max. Betriebsdruck: 4 bar
Aufsätze: Aufsatz Ø 6 cm

Aufsatz Ø 5 cm
WC-Aufsatz
Dusch-Aufsatz

Anwendung

1. Wählen Sie den passenden Aufsatz
6/7/8/9 für den verstopften Abfluss und
stecken Sie ihn auf die Luft-Austrittsöffnung 5.
Achten Sie darauf, dass er fest sitzt.

2. Nehmen Sie Siebe oder andere Einsätze aus
dem Siphon.

3. Verschließen Sie alle Öffnungen, wie zum Bei­spiel Überläufe, der zur reinigenden Rohrleitung.
Nutzen Sie für die Überläufe den Überlaufver­schluss 0:

• Bei runden Überläufen drücken und halten Sie
den Spannstift so, dass sich der Verriegelungshe­bel so klappen lässt, dass er in Verlängerung mit
dem Spannstift steht (Abb. 1).

• Lassen Sie langsam den Spannstift los und kon­trollieren Sie, ob der Überlauf komplett ver­schlossen ist. Die Kanten des Überlaufverschlus­ses 0 müssen möglichst gleichmäßig um den
Überlauf abschließen, da ansonsten Schmutzre­ste herausgedrückt werden können.

Abb. 3: Korrekt eingesetzter
Überlaufverschluss 0

• Bei länglichen Überläufen drücken Sie den
Spannstift und kippen Sie den Verriegelungshe­bel so, dass er im rechten Winkel zum Spannstift
steht (Abb. 4).

Abb. 1

• Führen Sie ihn in den Überlauf ein. Sobald der
Verriegelungshebel auf die rückwärtige Wand
stößt, stellt er sich auf (Abb. 2).

Abb. 2

Abb. 4

• Führen Sie ihn in den Überlauf ein.

• Drehen Sie den Spannstift um 90° und lassen
Sie ihn langsam los (Abb. 5).

Abb. 5

•Kontrollieren Sie, ob der Überlauf komplett ver­schlossen ist. Die Kanten des Überlaufverschlus­ses 0 müssen möglichst gleichmäßig um den
Überlauf abschließen, da ansonsten Schmutzre­ste herausgedrückt werden können.

- 3 -

Hinweis:

DIN A5 148 mm x 210 mm

Der Überlaufverschluss 0 passt nicht in alle Über-
läufe. Wenn der Überlaufverschluss 0 den Über­lauf nicht schließen kann, benutzen Sie ein Tuch
o.ä., um diesen zu verschließen.

Warnung vor Sachschäden!

Benutzen Sie das Gerät nur bei druckbelastbaren
Abflüssen und Rohrleitungen. Stützen Sie schlecht
sitzende Siphons gegen den Fußboden ab! Anson­sten kann der Druckstoß den Siphon beschädigen.

4. Verschließen Sie den Abfluss mit einem Stöpsel
und lassen Sie warmes Wasser ein (bis etwa
7 cm über dem Abfluss). Nur wenn das verstopfte
Rohr komplett mit Wasser gefüllt ist, wird die best­mögliche Druckwirkung erzielt. Ohne Wasser im
Rohr wird die Druckwirkung stark reduziert.

5. Bauen Sie ein wenig Druck auf, indem Sie die
Pumpe 3 ca. 3-4 mal zügig betätigen. Wenn
Sie zu langsam pumpen, kann die Luft wieder
aus dem Gerät entweichen.

6. Ziehen Sie den Stöpsel heraus und setzen Sie das
Gerät, wie in Abb. 6 dargestellt, auf den Abfluss.

7. Lösen Sie dann den Druckstoß aus. Drücken Sie
dabei das Gerät fest gegen den Abfluss.

8. Wenn sich die Verstopfung nicht löst und Sie sich
sicher sind, dass die Rohrleitungen dem Druck
standhalten, erhöhen Sie beim nächsten
Druckstoß den Druck.

9. Nehmen Sie das Gerät aus dem Wasser und be­tätigen Sie die Pumpe 3 zügig ca. 10 mal.

10. Wenn Sie etwas Druck vom Gerät ablassen

wollen, schrauben Sie das Luftablass-Ventil 1
auf. Drehen Sie es danach wieder fest.

11. Setzen Sie das Gerät wieder auf den Abfluss

und betätigen Sie den Druckstoß.

Hinweis:

Wiederholen Sie diesen Ablauf nur so oft, solange
sich der Wasserstand noch über dem Abfluss befin­det. Füllen Sie gegebenenfalls Wasser nach.

12. Wiederholen Sie den Druckstoß so oft, bis die

Verstopfung gelöst ist.

Hinweis:

Falls sich kein Druck aufbauen lässt, kontrollieren
Sie das Luftablass-Ventil 1. Schrauben Sie es fest
auf das Gerät auf.

Abb. 6

Reinigung und Wartung

• Reinigen Sie die Aufsätze 6/7/8/9 und
das Gehäuse mit einem feuchten Tuch. Bei hart­näckigeren Verschmutzungen geben Sie ein mil­des Spülmittel auf das Tuch.

Achtung! Geräteschäden!

Benutzen Sie keine aggressiven oder chemischen
Reinigungsmittel oder Scheuermittel, um das Gerät
oder seine Aufsätze 6/7/8/9 zu reinigen. Die­se können die Oberflächen angreifen.

- 4 -

Hinweis:

DIN A5 148 mm x 210 mm

Der weiße Staub an der Pumpe 3 ist keine Ver­schmutzung. Es handelt sich dabei um Talkumpuder,
der für die erste Pumpenschmierung im Werk ver­wendet wird.

Nach häufiger Verwendung kann es sein, dass die

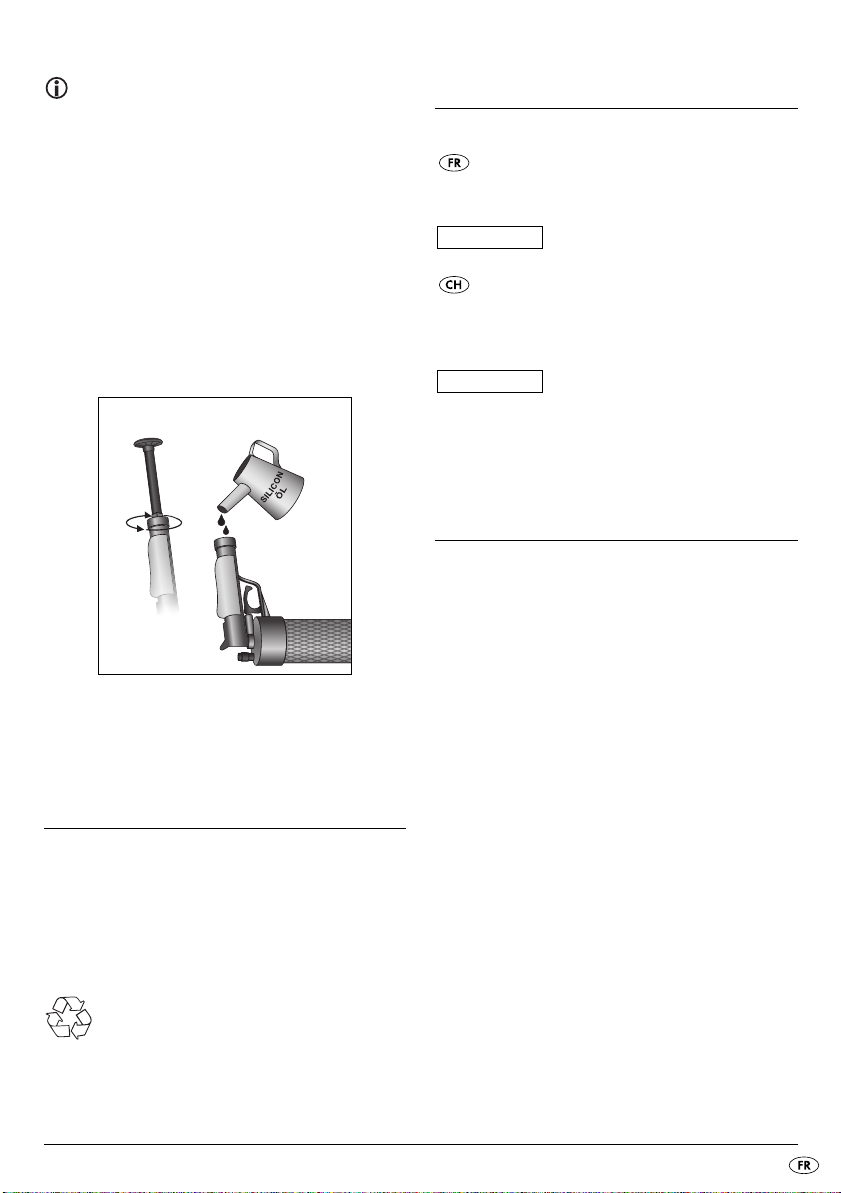

Pumpe 3 geölt werden muss:

1. Schrauben Sie die Verschluss-Kappe 2 ab.

2. Geben Sie einige Tropfen Silikon-Öl in den
Handgriff. Bei anderen Ölen können Dichtungen
oder Kunststoffe beschädigt werden.

Abb. 7

3. Schrauben Sie die Verschluss-Kappe 2 handfest
auf.

Service

Service Deutschland

Tel.: [phone]

(Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

IAN 109799

Service Österreich

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 109799

Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 109799

Erreichbarkeit Hotline:

Montag bis Freitag von 8:00 Uhr - 20:00 Uhr (MEZ)

Importeur

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Entsorgen

Entsorgen Sie das Gerät umweltgerecht.
Beachten Sie die aktuell geltenden Vorschriften.
Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungs­einrichtung in Verbindung.

Führen Sie alle Verpackungsmaterialien
einer umweltgerechten Entsorgung zu.

- 5 -

DIN A5 148 mm x 210 mm

- 6 -
