Fernsehen

mein Startbildschirm

Information

„mein Startbildschirm“ ist ein Gateway zum Fernseher, Anwendungen usw.
Er gewährt einfachen Zugriff auf besondere Funktionen wie Mediaplayer, Videos, Spiele, Kommunikationsmittel usw., wie im unteren Beispiel gezeigt.
HOME
OK
OK HOME
Startbildschirm
Gewählte Anzeige (Fernsehen, Anwendung usw.)
Startbildschirm Auswahl
– Ihr bevorzugter Startbildschirm kann ausgewählt oder hinzugefügt
werden.
- 10 -

Verwendung

Startbildschirm bietet Zugriff auf besondere Funktionen wie Mediaplayer, Fernsehen, Internetinhalte, Datendienste, Kommunikationsmittel usw.

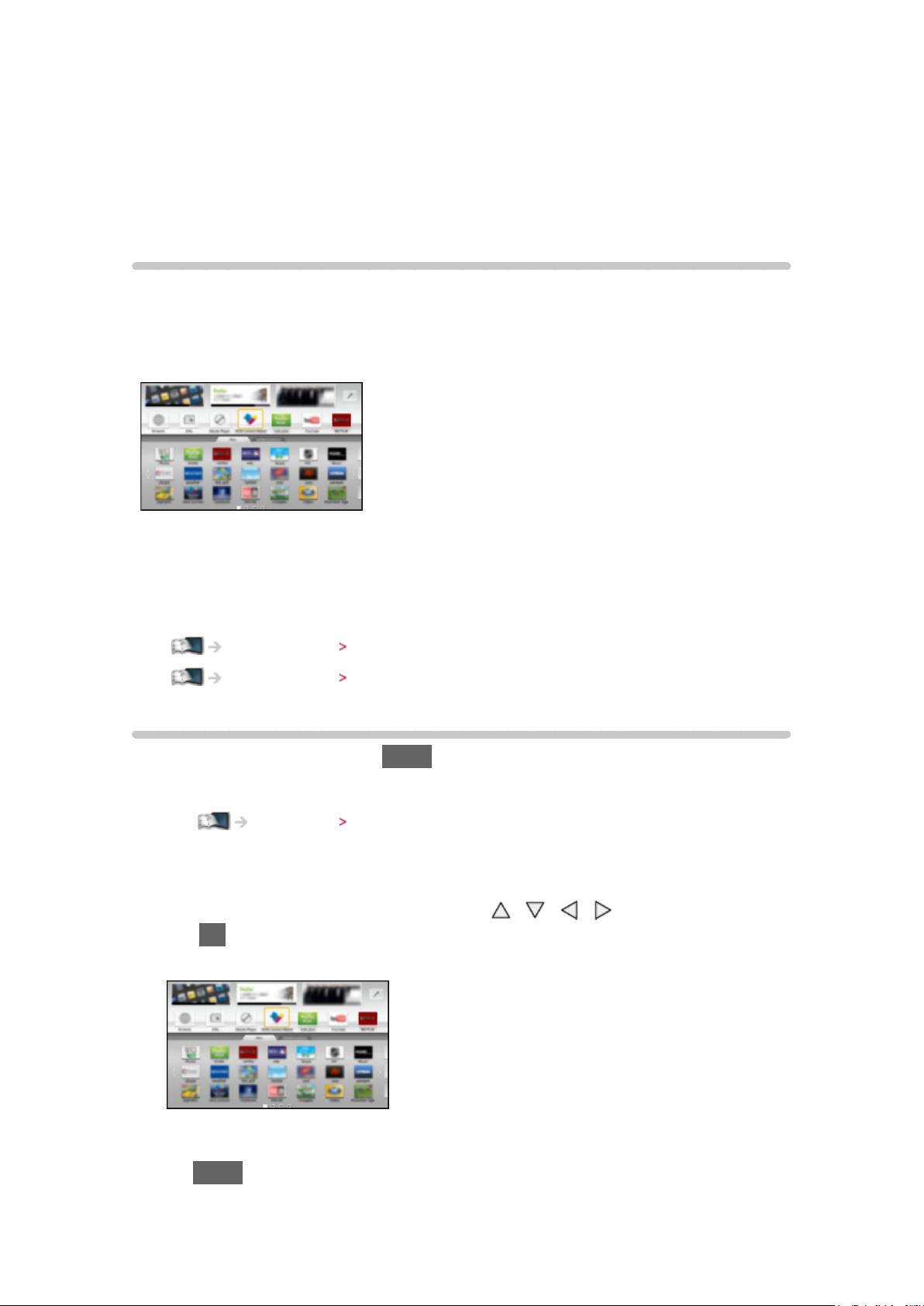

1. Rufen Sie Startbildschirm mit HOME auf. (Beispiel)
Auch bei Einschalten des Fernsehers wird der zuletzt angezeigte Startbildschirm aufgerufen.
Erneut drücken, um Ihr bevorzugtes Startbildschirm Layout auszuwählen oder hinzuzufügen.
Fernsehen mein Startbildschirm Einstellungen
2. Wählen Sie mit / / / eine Funktion aus und drücken Sie OK, um darauf zuzugreifen.
Für Anzeige des Fernsehbilds im Vollbildmodus
1) Wählen Sie den TV-Viewer mittels
/ / / .
(Beispiel)
2) Drücken Sie OK, um anzuschauen. (Beispiel)
Siehe auch das Tutorial in der Funktionsanleitung.
- 11 -

Einstellungen

Wählen Sie das Setup-Menü in der Funktionsanleitung am oberen Rand des Bildschirms, oder verwenden Sie eine farbige Taste, um das Setup-Menü anzuzeigen.
(Beispiel)
■ Startbildschirm Auswahl
1. Rufen Sie Startbildschirm Auswahl mit HOME auf. (Beispiel)
2. Wählen Sie den Bildschirm mit / aus und bestätigen Sie mit OK.
TV-Vollbild:
Zeigt TV im Vollbildmodus an.
TV-Startbildschirm:
Damit Ihr TV-Erleben noch reicher und bequemer ist.
Lifestyle-Bildschirm:
Zeigt das Fernsehen mit nützlichen Informationen und Service für den Alltag.
Info-Bildschirm:
Nutzen Sie Internetinhalte, während Sie fernsehen.
Neuen Startbildschirm hinzufügen:
Zur Personalisierung können Sie einen neuen Bildschirm hinzufügen.
- 12 -
■ Einstellungen
Sie können Startbildschirm anpassen. (Sie können z. B. das Hintergrundbild ändern, dem Startbildschirm einen beliebigen Namen geben, Anwendungen bearbeiten, den Startbildschirm festlegen, der nach Einschalten des Fernsehers angezeigt wird, usw.)
1. Wählen Sie Einstellungen in der Funktionsanleitung.
2. Befolgen Sie die Anweisungen auf dem Bildschirm.
■ Suchen
Sie können nach Inhalten von verschiedenen Funktionen suchen.
1. Wählen Sie Suchen in der Funktionsanleitung.
2. Befolgen Sie die Anweisungen auf dem Bildschirm.
= Hinweis =
Um diese Funktion zu benutzen, benötigen Sie eine Breitband­Netzwerkumgebung. Vergewissern Sie sich, dass die Netzwerkverbindungen hergestellt und die Netzwerkeinstellungen vorgenommen wurden.
Internetzugang Netzwerkverbindungen
Internetzugang Netzwerkeinstellungen
Achten Sie darauf, die Software zu aktualisieren, wenn auf dem Fernsehbildschirm eine Aktualisierungsmeldung erscheint. Wenn die Software nicht aktualisiert wird, können Sie mein Startbildschirm nicht mehr benutzen. Sie können die Software später manuell aktualisieren.
Internetzugang Netzwerkeinstellungen Software-Update
- 13 -

Grundlagen

Grundlegende Anschlüsse

Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder trennen.
■ Antenne
Buchse für terrestrische Antenne/Kabel-Anschluss
HF-Kabel
Terrestrische Antenne oder Kabel
Für DVB-C, DVB-T, Analog
■ DVD-Recorder / Videorecorder
Buchse für terrestrische Antenne/Kabel-Anschluss
HF-Kabel
DVD-Recorder / Videorecorder
Terrestrische Antenne oder Kabel
AV1 (SCART)-Adapter
SCART-Kabel
- 14 -
■ DVD-Recorder / Videorecorder und Settopbox
HDMI-Buchse
HDMI-Kabel
Settopbox
Satellitenschüssel
AV1 (SCART)-Adapter
SCART-Kabel
Buchse für terrestrische Antenne/Kabel-Anschluss
HF-Kabel
DVD-Recorder / Videorecorder
Terrestrische Antenne oder Kabel
Für VIERA Link-Anschlüsse
Funktionen VIERA Link „HDAVI Control™“ Übersicht über VIERA Link
= Hinweis =
Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.
Bitte lesen Sie auch die Anleitung des anzuschließenden Gerätes.
Halten Sie den Fernseher von Elektrogeräten (Videogeräten usw.) oder Geräten mit Infrarotsensoren fern. Andernfalls kann es zu Verzerrungen von Bild oder Ton kommen oder der Betrieb des anderen Gerätes kann gestört werden.
Wenn Sie ein SCART- oder HDMI-Kabel verwenden, sollte dieses vollständig verdrahtet sein.
Prüfen Sie beim Anschließen, ob der Typ der Buchsen und Kabelstecker korrekt ist.
- 15 -

Programmwahl

1. Rufen Sie die TV Auswahl-Anzeige über TV auf.
2. Wählen Sie den Modus mit
/ aus und bestätigen Sie mit OK.
DVB-C / DVB-T / Analogue
Die jeweils verfügbaren Modi sind von den gespeicherten Sendern abhängig.
Sie können den Modus auch auswählen, indem Sie auf der Fernbedienung wiederholt auf TV drücken oder auf dem Bedienfeld Ihres Fernsehers auf INPUT/OK/HOLD for MENU drücken.
Wenn das Menü TV Auswahl nicht angezeigt wird, drücken Sie die Taste TV, um den Modus umzuschalten.
3. Wählen Sie einen Kanal mit den Kanal-auf/ab-Tasten oder mit den Zifferntasten.
Für 2- oder mehrstellige Programmnummern verwenden Sie die Zifferntasten (z. B. 399: drücken Sie
).
■ Aufrufen eines Programms aus der Programmtabelle
1. Rufen Sie die Programmtabelle auf mit OK.
2. Wählen Sie mit
/ ein Programm aus der Liste aus und bestätigen Sie
mit OK.
Sortieren der Sendernamen in alphabetischer Reihenfolge
(Rot)
Umschalten der Kategorie
(Blau)
■ Aufrufen eines Programms über das Informationsbanner
1. Rufen Sie das Informationsbanner mit auf, falls es nicht angezeigt wird.
2. Wählen Sie mit während das Banner angezeigt wird.
Fernsehen Grundlagen Informationsbanner
/ ein Programm aus und bestätigen Sie mit OK,
- 16 -
■ Auswahl eines Programms mit Hilfe des
Programmassistenten
1. Rufen Sie den Programmassistenten auf mit GUIDE.
2. Wählen Sie das aktuelle Programm mit Sie OK, um darauf zuzugreifen.
– Oben links auf dem Bildschirm wird die aktuelle Sendung angezeigt.
3. Um den Programmassistenten zu verlassen, drücken Sie auf OK.

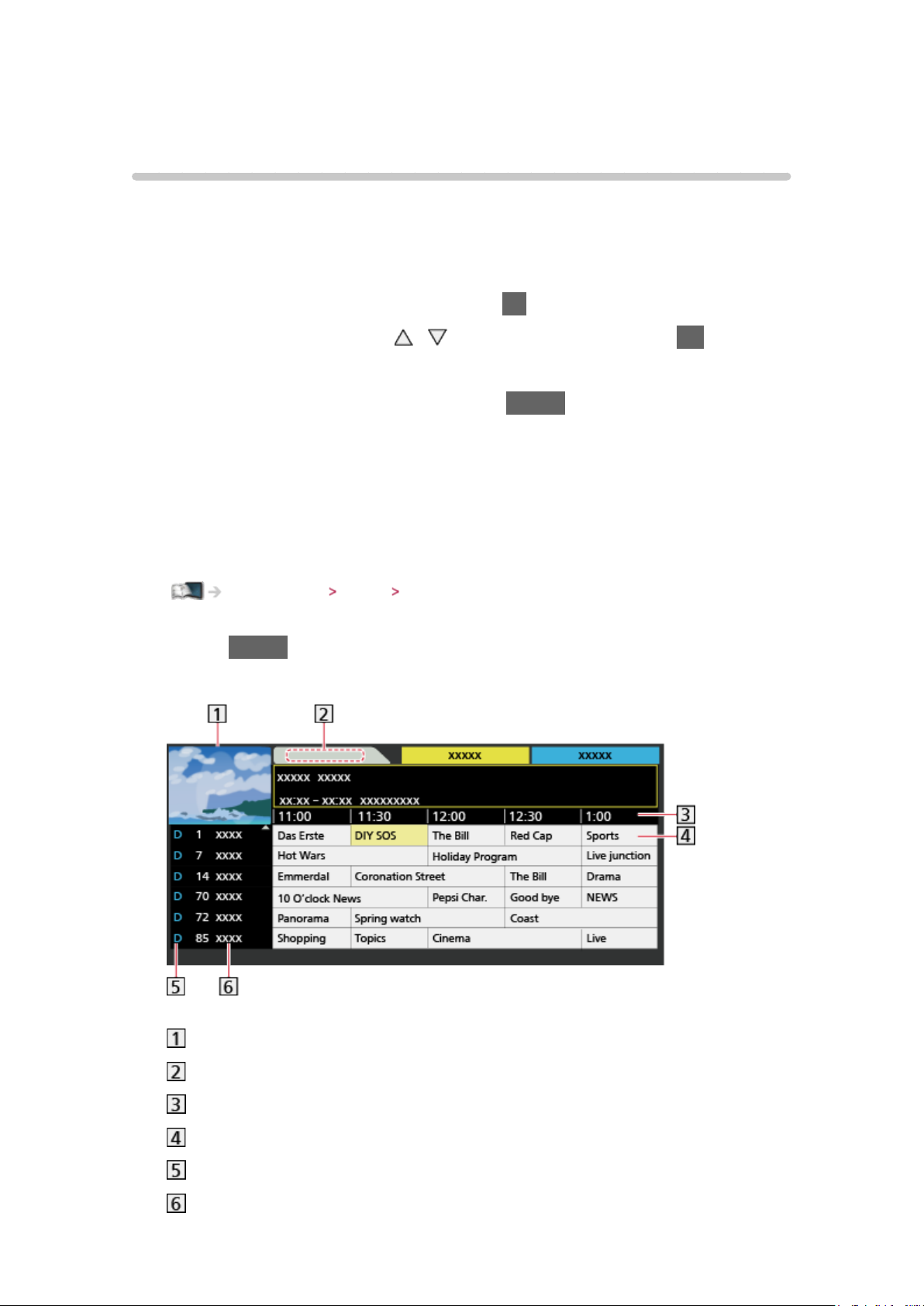

Fernsehen TV Guide So benutzen Sie TV Guide
Je nach ausgewähltem Land ist möglicherweise die Angabe einer Postleitzahl oder eine Aktualisierung notwendig. Folgen Sie den entsprechenden Anweisungen.
/ / / aus und drücken
■ Nutzung von Pay-TV
Für Informationen zu verschlüsselten Kanälen
Funktionen Common Interface So benutzen Sie Common Interface
Um weitere Informationen über die Dienste und die Konditionen zu erfahren, wenden Sie sich an den Betreiber / Sender oder Hersteller des CI-Moduls.

Informationsbanner

Rufen Sie das Informationsbanner mit auf.
Das Banner erscheint auch beim Umschalten des Programms. (Beispiel)
Programmposition und -name
Kanaltyp (Radio, HDTV usw.) / verschlüsselter Kanal ( ) / TV-Modus ( ,
, )
Sendung
Start-/Endzeit der Sendung (außer analog)
Programmposition usw. (analog)
Fortschrittsanzeige (verstrichene Zeit) des ausgewählten Programms (außer analog)
- 17 -
Kategorie
Umschalten der Kategorie (DVB)
1) Rufen Sie die Kategorienliste auf mit
2) Wählen Sie die Kategorie mit
/ aus und schalten Sie um mit
(Blau).
OK.
Aktuelle Uhrzeit
Verfügbare Funktionen / Bedeutung von Meldungen
:
Stummschaltung ist auf Ein
Schwaches Signal:
Mangelhafte Qualität des Fernsehsignals
Dolby D+, Dolby D, HE-AAC:
Dolby Digital Plus-, Dolby Digital- oder HE-AAC-Tonspur
:
Untertitel-Dienst verfügbar
:
Videotext-Dienst verfügbar
:
Multi-Audio verfügbar
:
Multi-Video verfügbar
:
Multi-Audio und -Video verfügbar
Stereo, Mono:
Tonmodus
:
Datendienst (Hybrid Broadcast Broadband TV-Anwendung) ist verfügbar
Funktionen Datenservice Anwendung So benutzen Sie Datenservice Anwendung
190:
Verbleibende Zeit der Abschalt-Uhr
Fernsehen Grundlagen Abschalt-Uhr
- 18 -
Überprüfen des Namens eines anderen Programms
/
Betrachten der im Banner angezeigten Sendung
OK
Informationen über die nächste Sendung (DVB)
Ausblenden des Banners
EXIT
Zusätzliche Informationen (DVB)
– Erneut drücken, um das Banner auszublenden.
Die Anzeigedauer des Displays stellen Sie ein über Display-Anzeigedauer.
Einstellungen Setup Anzeige-Einstellungen

Optionsmenü

Aktuellen Status prüfen oder ändern.
1. Rufen Sie Optionsmenü mit OPTION auf.
2. Wählen Sie eine der folgenden Optionen mit
/ aus und drücken Sie
OK, um darauf zuzugreifen.
Sprachhilfe-Einstellungen / Multi-Video / Multi-Audio / Dual-Audio / Unter-Kanal / Sprache Untertitel / Videotext-Zeichensatz / Sprache Videotext / Audio Empfang / Lautstärke Korrektur
Die verfügbaren Funktionen variieren je nach der gewählten Ländereinstellung.
3. Wählen Sie aus mit
/ / / und drücken Sie OK, um zu speichern.
Sprachhilfe-Einstellungen
Anleitungs-Einstellungen für sehbehinderte Benutzer
Einstellungen Ton Sprachhilfe-Einstellungen
Multi-Video
Auswahl aus einer Gruppe von mehreren Videos (sofern verfügbar).
Diese Einstellung wird nicht gespeichert und kehrt zur Standardeinstellung zurück, sobald Sie das aktuelle Programm verlassen.
Für DVB-Modus
- 19 -
Multi-Audio
Auswahl einer Tonspur mit einer anderen Sprache (sofern verfügbar).
Diese Einstellung wird nicht gespeichert und kehrt zur Standardeinstellung zurück, sobald Sie das aktuelle Programm verlassen.
Für DVB-Modus
Dual-Audio
Auswahl zwischen Stereo und Mono (sofern verfügbar).
Für DVB-Modus
Unter-Kanal
Auswahl des Unterkanals eines Multifeed-Programms (sofern verfügbar).
Für DVB-Modus
Sprache Untertitel
Sprachauswahl für Untertitel (sofern verfügbar).
Für DVB-Modus
Videotext-Zeichensatz
Einstellung des Videotext-Zeichensatzes.
Einstellungen Setup Anzeige-Einstellungen
Sprache Videotext
Auswahl einer anderen Sprache für den Videotext (sofern verfügbar).
Für DVB-Modus
Audio Empfang
Auswahl des Mehrkanalton-Modus (sofern verfügbar).
Einstellungen Ton Erweiterte Einstellungen
Für den Analogmodus
Lautstärke Korrektur
Dient zur Einstellung der Lautstärke der einzelnen Programme oder des Eingangsmodus.
- 20 -

Untertitel

Untertitel einblenden / ausblenden (sofern verfügbar) mit STTL.
Um die bevorzugte Untertitelsprache für DVB-Programme auszuwählen (sofern verfügbar), rufen Sie Bevorzugte Untertitel auf.
Einstellungen Setup Sprache
= Hinweis =
Wenn Sie die Taste STTL im Analog-Modus drücken, wird auf den Videotext-Dienst umgeschaltet und es wird eine Favoriten-Seite angezeigt. Drücken Sie EXIT, um zum TV-Modus zurückzukehren.

Abschalt-Uhr

Automatisches Umschalten des Fernsehers in den Bereitschaftsmodus nach Verstreichen einer festgelegten Zeitdauer mit OFF TIMER.
Wiederholt drücken, bis die gewünschte Zeitdauer angezeigt wird.
0 / 15 / 30 / 45 / 60 / 75 / 90 (Minuten)
Um den Vorgang abzubrechen, gehen Sie auf 0 oder schalten Sie den Fernseher aus.
Die verbleibende Zeit wird im Informationsbanner angezeigt.
Fernsehen Grundlagen Informationsbanner
Wenn die verbleibende Zeit weniger als 3 Minuten beträgt, blinkt die Zeitanzeige auf dem Bildschirm.
Sie können auch im Timer-Menü die Zeitdauer festlegen über Abschalt-
Uhr.
Einstellungen Timer Abschalt-Uhr

Letzte Ansicht

Einfaches Umschalten auf den zuletzt angeschauten Sender oder Eingangsmodus mit LAST VIEW.
Drücken Sie die Taste erneut, um zur letzten Ansicht zurückzukehren.
= Hinweis =
Wenn Sie einen Sender kürzer als 10 Sekunden anschauen, wird dieser nicht als zuletzt angeschauter Sender oder Eingangsmodus berücksichtigt.
- 21 -

Zusatzgeräte

Anschluss externer Geräte

Die nachstehenden Darstellungen zeigen unsere Empfehlungen zum Anschließen verschiedener Zusatzgeräte an den Fernseher. Informationen über weitere Anschlüsse finden Sie in der Bedienungsanleitung des jeweiligen Gerätes.
Für grundlegende Anschlüsse
Fernsehen Grundlagen Grundlegende Anschlüsse
Prüfen Sie beim Anschließen, ob der Typ der Buchsen und Kabelstecker korrekt ist.
■ HDMI-Gerät
HDMI-Buchse
HDMI-Kabel (vollständig verdrahtet)
Recorder / Player / Settopbox / Camcorder / Verstärker mit
Lautsprecheranlage
= Hinweis =
Für VIERA Link-Anschlüsse
Funktionen VIERA Link „HDAVI Control™“ Übersicht über VIERA Link
Verwenden Sie HDMI2 für den Anschluss eines Verstärkers. Diese Verbindung bezieht sich auf die Verwendung eines Verstärkers mit ARC (Audio Return Channel)-Funktion.
- 22 -
■ AV-Geräte
AV2 (COMPONENT) Buchsen
Component-Kabel
DVD-Player
AV2 (VIDEO) Buchsen
Composit-Kabel
Camcorder / Videospielkonsole
■ USB-Datenträger
USB-Anschluss
USB-Kabel
Kommunikationskamera
= Hinweis =
Es wird empfohlen, die Geräte direkt an die USB-Anschlüsse des Fernsehers anzuschließen.
Es können nicht zwei oder mehr USB-Geräte der gleichen Art zugleich genutzt werden, mit Ausnahme von USB-Flash-Speicher.
Schließen Sie die Kommunikationskamera an den Anschluss USB 1 an.
- 23 -
Einige USB-Datenträger oder USB-Hubs können mit diesem Fernseher möglicherweise nicht verwendet werden.
Sie können keine Datenträger über das USB-Kartenlesegerät anschließen.
Zusätzliche Informationen zu den Geräten finden Sie auf der folgenden Webseite. (Nur auf Englisch)
http://panasonic.net/viera/support
■ Wiedergabe über separate Lautsprecher
DIGITAL AUDIO
Optisches Digitalaudio-Kabel
Verstärker mit Lautsprecheranlage
Für Wiedergabe von mehrkanaligem Ton (z. B. im 5.1-kanaligen Dolby Digital-Format) schließen Sie das Zusatzgerät an den Verstärker an. Einzelheiten zu den Anschlüssen finden Sie in den Bedienungsanleitungen des Zusatzgerätes und des Verstärkers.
■ Kopfhörer
Kopfhörerbuchse
M3-Stereo-Ministecker
Kopfhörer
Zum Einstellen der Lautstärke benutzen Sie Kopfhörerlautstärke.
Einstellungen Ton Lautstärkeeinstellungen
- 24 -

Ansehen von Inhalten externer Geräte

Schließen Sie Ihre externen Geräte (VCR, DVD-Geräte usw.) an, damit Inhalte von ihnen über die Eingänge übertragen und wiedergegeben werden können.
1. Aufrufen des Eingangsauswahl-Menüs mit AV.
2. Wählen Sie mit
/ den Eingangsmodus für das entsprechende angeschlossene Gerät und drücken Sie auf OK (Oben links auf dem Bildschirm wird der ausgewählte Modus angezeigt).
Bei einer Verbindung über SCART-Kabel wird das Eingangssignal automatisch auf dem Bildschirm angezeigt, sobald die Wiedergabe am Zusatzgerät startet.
– Die Art des Eingangssignals wird automatisch von der SCART-Buchse
(Pin 8) erkannt.
– Bei Herstellung eines HDMI-Anschlusses steht diese Funktion
ebenfalls zur Verfügung.
– Falls nicht automatisch auf den Eingabemodus geschaltet worden
ist, gehen Sie vor, wie es oben beschrieben ist, oder prüfen Sie die Einrichtung des Gerätes.
Sie können den Eingang auch auswählen, indem Sie auf der Fernbedienung auf AV drücken oder auf dem Bedienfeld Ihres Fernsehers auf INPUT/OK/HOLD for MENU drücken. Betätigen Sie die Taste so oft, bis der gewünschte Eingang ausgewählt ist.
Um zwischen COMPONENT und VIDEO in AV2 umzuschalten, betätigen Sie mit / .
Jeder Eingangsmodus kann wunschgemäß benannt oder bei der Eingangswahl übersprungen werden. Übersprungene Eingänge werden bei Betätigung der AV-Taste nicht angezeigt. (AV Label bearbeiten)
Einstellungen Setup Anzeige-Einstellungen
Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung der Inhalte sowie des Zusatzgerätes verwendet werden.
Fernsehen Zusatzgeräte Bedienung über die Fernbedienung des Fernsehers
Rückkehr zum TV-Modus
TV
= Hinweis =
Wenn das Zusatzgerät über eine Funktion zur Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung 16:9.
Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder von Ihrem Panasonic-Fachhändler zu erfahren.
- 25 -

Bedienung über die Fernbedienung des Fernsehers

Sie können die Inhalte im Media Player / den Media-Servern, Aufnahmefunktionen oder angeschlossene Geräte mit den untenstehenden Tasten dieser Fernbedienung steuern.
:
Wiedergabe von Videokassette / DVD / Videoinhalt
:
Stoppen des aktuellen Betriebsvorgangs
:
Rückspulen, Schnellsuchlauf rückwärts (Videorekorder)
Zum vorherigen Stück, Titel oder Kapitel springen (DVD / Videoinhalte)
:
Rückspulen, Schnellsuchlauf rückwärts (Videorekorder)
Suchlauf rückwärts (DVD / Videoinhalte)
:
Schnellvorlauf, Schnellsuchlauf vorwärts (Videorekorder)
Zum nächsten Stück, Titel oder Kapitel springen (DVD / Videoinhalte)
:
Schnellvorlauf, Schnellsuchlauf vorwärts (Videorekorder)
Suchlauf vorwärts (DVD / Videoinhalte)
:
Pause / Fortsetzen
Für Zeitlupenwiedergabe Taste gedrückt halten (DVD)
:
Aufzeichnung starten (DVD-Recorder / Videorecorder)
■ Ändern des Fernbedienungscodes
Jedes Panasonic-Gerät besitzt seinen eigenen Fernbedienungscode. Ändern Sie den Code entsprechend dem jeweils zu steuernden Gerät.
1. Halten Sie den Netzschalter gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen.
- 26 -
2. Geben Sie mit den Zifferntasten den entsprechenden Code ein.
Produkt- und Funktionscodes
70: DVD-Recorder, DVD-Player, Blu-ray Disc-Player
71: Player-Kinoanlage, Blu-ray Disc-Kinoanlage
72: Videorecorder
73 (Standardeinstellung):
Verwendung bei Media Player, DLNA-Funktionen, bei über VIERA Link verwendeten Geräten
3. Bestätigen Sie den neuen Code mit
.
= Hinweis =
Vergewissern Sie sich nach einer Änderung des Codes, dass die Fernbedienung richtig funktioniert.
Nach einem Austausch der Batterien werden u. U. die Code­Standardeinstellungen wiederhergestellt.
Je nach dem angeschlossenen Gerät stehen bestimmte Betriebsvorgänge möglicherweise nicht zur Verfügung.
- 27 -

HDMI-Funktionen

Bei HDMI (High-Definition Multimedia Interface) handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik gemäß einer Norm ohne Datenkomprimierung.
Die HDMI-Schnittstelle dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird.
HDMI-kompatible Geräte
mit einem HDMI- oder DVI-Ausgang, z. B. ein DVD-Player, eine Settopbox oder eine Spielekonsole, können mit einem HDMI-konformen (vollverdrahteten) Kabel an den HDMI-Ausgang angeschlossen werden.
Fernsehen Zusatzgeräte Anschluss externer Geräte
: Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.
■ Anwendbare HDMI-Funktionen
Audio-Eingangssignal:
2-kanaliger Linear-PCM-Ton (Abtastfrequenzen – 48 kHz, 44,1 kHz, 32 kHz)
Video-Eingangssignal:
Entspricht der Ausgangseinstellung des digitalen Zusatzgeräts.
Fernsehen Zusatzgeräte Gültige Eingangssignale
VIERA Link (HDAVI Control 5)
Funktionen VIERA Link „HDAVI Control™“ Übersicht über VIERA Link
Content Type
Deep Colour
(Bei 39/50-Zoll-Modellen)
Audio Return Channel
– ARC (Audio Return Channel, Audio-Rückkanal) ist eine Funktion zur
Übertragung digitaler Tonsignale über ein HDMI-Kabel.
– Für HDMI2-Anschluss
■ DVI-Anschluss
Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit einer der HDMI­Buchsen des Fernsehers. Bei Verwendung des DVI-zu-HDMI-Adapterkabels schließen Sie das Audiokabel an die Audio-Eingangsbuchse an (AV2­Audiobuchsen verwenden).
HDMI-Adapterkabel sind im Fachhandel erhältlich.
- 28 -
= Hinweis =
Audioeinstellungen können im Tonmenü unter HDMI1 / 2 / 3 Eingang vorgenommen werden.
Einstellungen Ton Erweiterte Einstellungen
Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.
Die HDMI-Buchsen dieses Gerätes entsprechen dem „Typ A“.
Diese HDMI-Buchsen sind mit dem Urheberrechtsschutz-System HDCP (High-Bandwidth Digital Content Protection) kompatibel.
Zusatzgeräte ohne digitalen Ausgangsanschluss können wahlweise an einen der Eingangsanschlüsse „COMPONENT“ oder „VIDEO“ angeschlossen werden, denen analoge Signale zugeleitet werden können.
Dieser Fernseher verfügt über die integrierte HDMI™-Technologie.

Anschlussbelegung

■ AV1 SCART-Anschluss (RGB, VIDEO)
1 : Audio Ausgang (R) 2 : Audio Eingang (R) 3 : Audio Ausgang (L) 4 : Audio Masse 5 : Blau-Signal Masse 6 : Audio Eingang (L) 7 : Blau-Signal Eingang
12: -­13: Rot-Signal Masse 14: Masse 15: Rot-Signal Eingang 16: Status RGB 17: FBAS -Masse
18: RGB-Status Masse 8 : Status FBAS 9 : Grün-Signal Masse 10: -­11 : Grün-Signal Eingang
19: FBAS-Ausgang (Video)
20: FBAS-Eingang (Video)
21: Masseanschluss
- 29 -
■ HDMI-Buchse
1 : TMDS-Daten2+ 2 : Abschirmung TMDS-Daten2 3 : TMDS-Daten2− 4 : TMDS-Daten1+ 5 : Abschirmung TMDS-Daten1 6 : TMDS-Daten1− 7 : TMDS-Daten0+ 8 : Abschirmung TMDS-Daten0 9 : TMDS-Daten0− 10: TMDS-Taktgeber+

Gültige Eingangssignale

■ COMPONENT (Y, Pb, Pr), HDMI
Signalbezeichnung COMPONENT HDMI
11 : Abschirmung TMDS-Taktgeber
12: TMDS-Taktgeber−
13: CEC
14: Dienstprogramm
15: SCL
16: SDA
17: DDC/CEC-Masse
18: +5 V Spannung
19: Hot-Plug-Erkennung
525 (480) / 60i, 60p 625 (576) / 50i, 50p 750 (720) / 60p, 50p
1.125 (1.080) / 60i, 50i
1.125 (1.080) / 60p, 50p, 24p
○:GeeignetesEingangssignal
= Hinweis =
Oben nicht aufgeführte Signale werden möglicherweise nicht einwandfrei angezeigt.
Die oben aufgeführten Signale werden für eine optimale Wiedergabe auf dem Fernsehschirm umformatiert.
- 30 -
Loading...
+ 140 hidden pages
