Manual de instrucciones

RADIOCASETE AUTORREVERSIBLE CON

SONIDO 3D SURROUND Y CARÁTULA

ABATIBLE TOTALMENTE EXTRAÍBLE

Modelo: MURCIA

POTENCIA MÁXIMA: 4 X 25 VATIOS

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

OPEN

TUNE

BAND

SCAN AS/PS MUTE ST/LOC EQ GPH/M

SEL/DBB

VOLUME

3D Surround Digital Graphic Control

FUNCTION

CLOCK

MURCIA

33DD SSUURRRROOUU NN DD

ÍNDICE

INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 3

CONEXIÓN ELÉCTRICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 4

ESQUEMA DE CONEXIONADO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 5

CONECTOR EURO ISO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 6

EXTRACCIÓN DE LA CARÁTULA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 7

INSERCIÓN DE LA CARÁTULA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 8

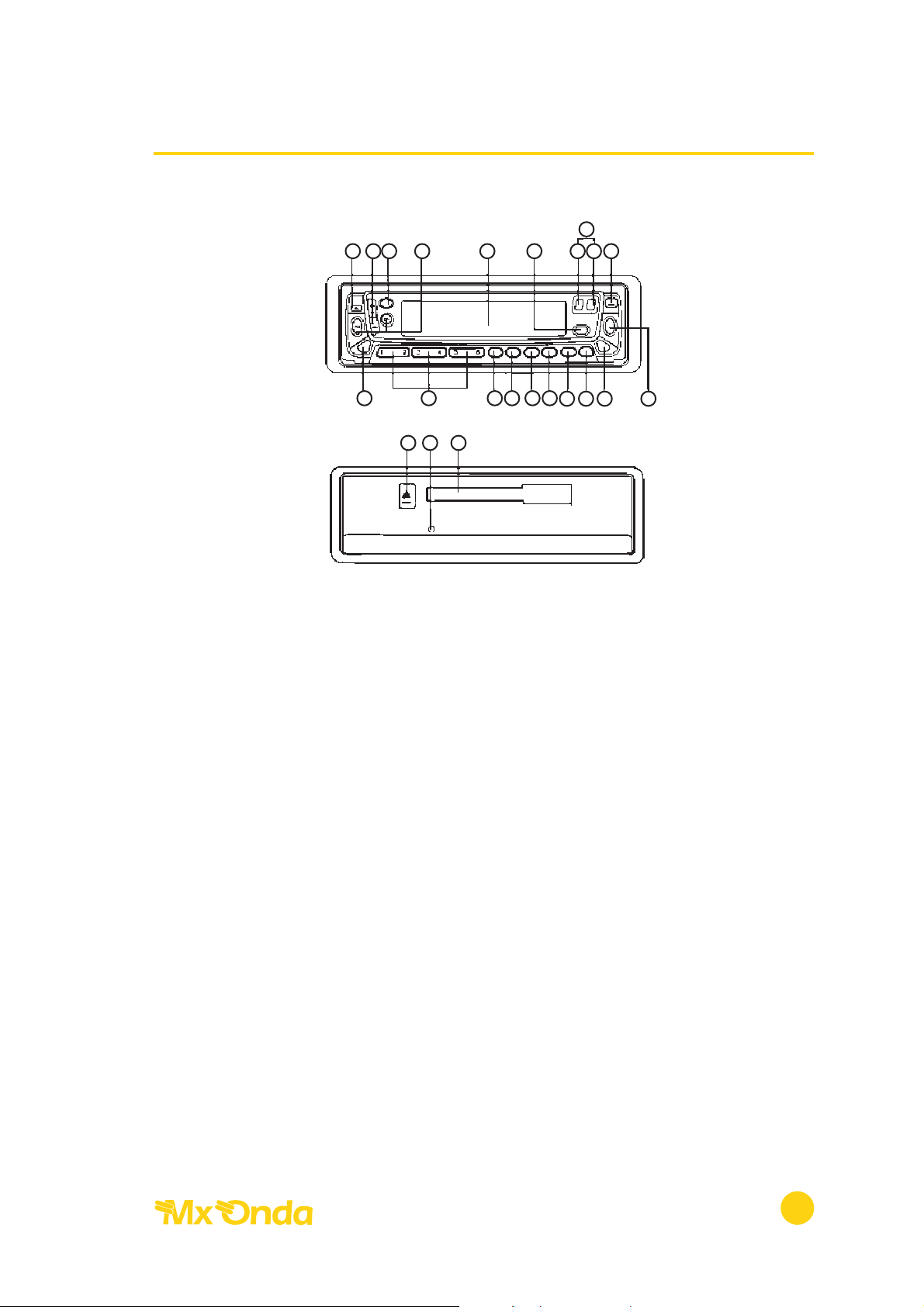

CONTROLES Y FUNCIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 9

UTILIZACIÓN DE LOS MANDOS . . . . . . . . . . . . . . .pag. 10, 11, 12, 13, 14, 15

CÓMO UTILIZAR LA RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 16, 17

CÓMO UTILIZAR LA CINTA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 18

CUIDADOS Y MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 19, 20

CARACTERÍSTICAS TÉCNICAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 21

Radiocasete autorreversible Modelo Murcia

2

INSTALACIÓN

IMPORTANTE

• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos del vehículo en el hueco destinado al aparato de radio.

• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo.

• El empleo de piezas no autorizadas puede dar lugar a fallos en el
funcionamiento y la consiguiente perdida de la garantía.

• Si la instalación precisa efectuar taladros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.

• Si el ángulo de instalación del aparato excede de 30º sobre el plano
horizontal puede que el rendimiento no sea el óptimo.

INSTALACIÓN

• Introduzca el chasis soporte en el hueco previsto en el salpicadero. Si
dicho hueco es demasiado pequeño agrándelo hasta que tenga una
medida de 53 x 182 mm.

• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador doble hacia dentro las lengüetas de fijación (eligiendo
previamente las más adecuadas), según el grosor del material del
salpicadero.

• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.

Radiocasete autorreversible Modelo Murcia

3

i

CHASIS SOPORTE

ESCUADRA SOPORTE

SALPICADERO

CHASIS DEL
AUTOMÓVIL

CONEXIÓN ELÉCTRICA

• Este autorradio está diseñado para funcionar en vehículos cuya batería sea
de 12 V y el negativo esté conectado al chasis.

• Durante la instalación mantenga el equipo en la posición de apagado.

• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.

• Conecte el cable de color ROJO a + 12 V (positivo de preinstalación de
radio de su automóvil) o al positivo bajo llave de contacto.

• Conecte el cable de color AMARILLO a +12 V directamente de la batería
o a un positivo constante. NUNCA a un positivo que actúe sobre el
encendido. Esto podría causar que las memorias no funcionasen
correctamente.

• El cable AZUL suministra +12 V para accionar una antena automática
cuando se conecta el autorradio o para dar la orden de encendido a un
amplificador suplementario. Esta salida está limitada a una corriente
máxima de 0,3 A. Por tanto, no conecte ningún elemento cuyo consumo
sea superior, ya que podría dañar seriamente el equipo. Si Vd. no va a
utilizar esta salida déjela convenientemente protegida y aislada.

• Conecte el cable coaxial procedente de la antena al conector
correspondiente del autorradio. Si por la posición de la antena el cable
no llegase, no empalme este, diríjase a su proveedor y solicite un
prolongador compensado. Así se evitará problemas en la recepción.

• Si va a utilizar un amplificador suplementario, inserte los conectores tipo
RCA de salida del preamplificador a los correspondientes de entrada del
amplificador. Estas salidas son de bajo nivel y alta Impedancia.

• Si por cualquier causa tuviese que sustituir los fusibles del equipo hágalo
siempre con unos del mismo tipo y amperaje que los originales.

• Según instale en su vehículo 2 ó 4 altavoces Vd. deberá efectuar el
conexionado de los mismos de acuerdo con el esquema adjunto
correspondiente. Siga las instrucciones del mismo.

Radiocasete autorreversible Modelo Murcia

4

ESQUEMA DE CONEXIONADO

1. Conector de antena.

2. Salida de línea canal derecho cable gris (RCA rojo).

3. Salida de línea canal izquierdo cable gris (RCA blanco).

A4. AMARILLO : +12 V (MEMORIA)
A5. AZUL : SALIDA ANT. (+12 V)
A7. ROJO : +12 V (BAJO LLAVE)
A8. NEGRO : NEGATIVO (CHASIS)
B1. VIOLETA : TRASERO DCHO. (+)
B2. VIOLETA/NEGRO : TRASERO DCHO.(-)
B3. GRIS : FRONTAL DCHO. (+)
B4. GRIS/NEGRO : FRONTAL DCHO.(-)
B5. BLANCO : FRONTAL IZDO. (+)
B6. BLANCO/NEGRO : FRONTAL IZDO.(-)
B7. VERDE : TRASERO IZDO. (+)
B8. VERDE/NEGRO : TRASERO IZDO. (-)

Radiocasete autorreversible Modelo Murcia

5

FUSIBLE 10A

FUSIBLE 1A

ALTAVOZ
FRONTAL

ALTAVOZ
TRASERO

ALTAVOZ

FRONTAL

ALTAVOZ

TRASERO

CANAL DERECHOCANAL IZQUIERDO

A7

1

2
3

SALIDA DE LÍNEA

GRIS

A8
A4

B4

B3

B1

B2

B6

B5

A5

B7

B8

AUTORRADIO

CONECTOR EURO ISO

CONECTOR A (ALIMENTACIONES)

A4. AMARILLO : +12 V (MEMORIA)
A5. AZUL : SALIDA ANT. (+12 V)
A7. ROJO : +12 V (BAJO LLAVE)
A8. NEGRO : NEGATIVO (CHASIS)

CONECTOR B (ALTAVOCES)
B1. VIOLETA : TRASERO DCHO. (+)
B2. VIOLETA/NEGRO : TRASERO DCHO. (-)
B3. GRIS : FRONTAL DCHO. (+)
B4. GRIS/NEGRO : FRONTAL DCHO. (-)
B5. BLANCO : FRONTAL IZDO. (+)
B6. BLANCO/NEGRO : FRONTAL IZDO. (-)
B7. VERDE : TRASERO IZDO. (+)
B8. VERDE/NEGRO : TRASERO IZDO. (-)

Radiocasete autorreversible Modelo Murcia

6

1

B B

3 5 7

2 4 6 8

1 3 5 7

2 4 6 8

CARÁTULA FRONTAL DESMONTABLE

Para evitar el robo de su equipo procure retirar siempre la carátula frontal
extraíble del mismo.

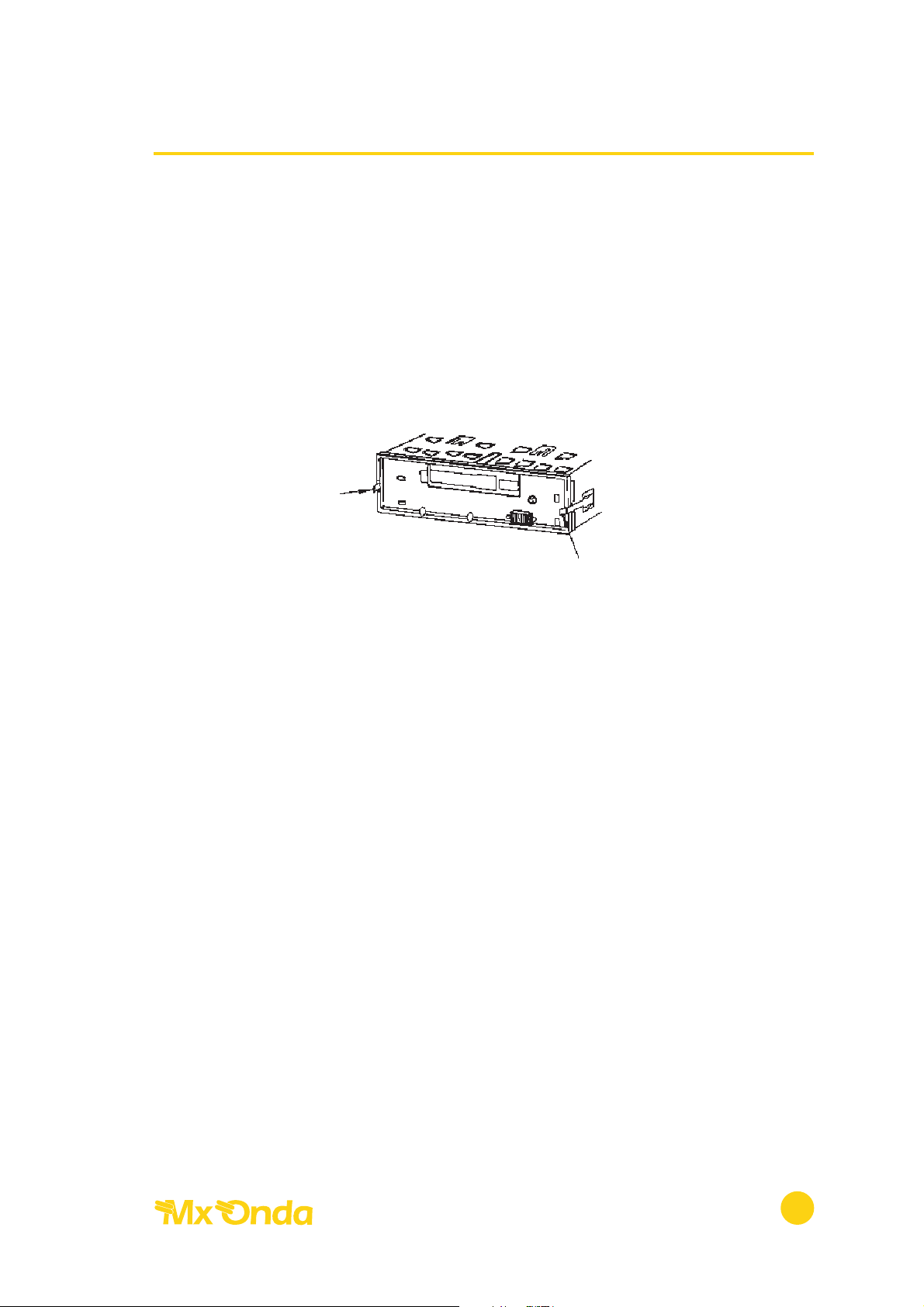

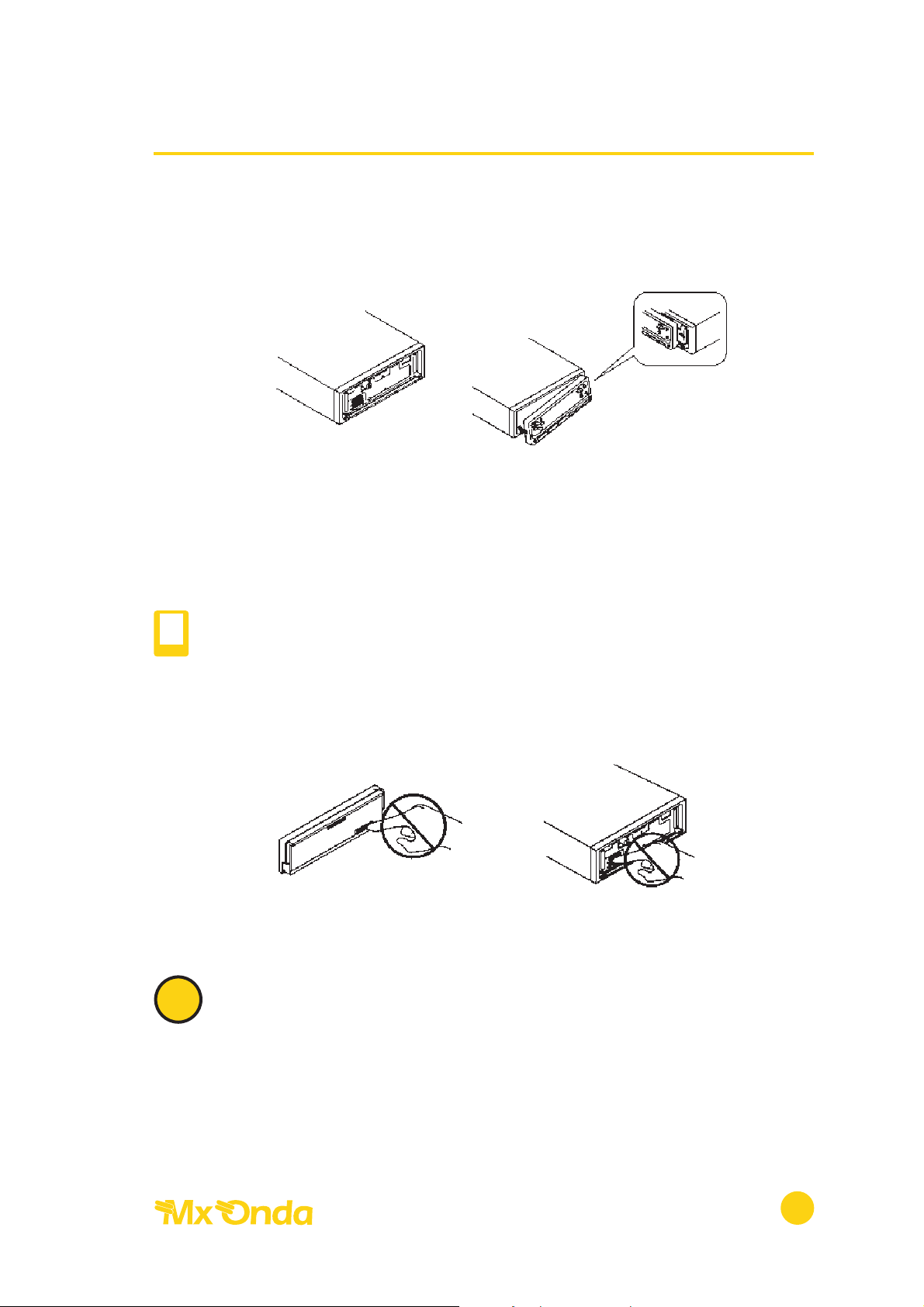

EXTRACCIÓN DE LA CARÁTULA FRONTAL

1. Pulse el botón OPEN de apertura de la carátula frontal y ésta se abrirá
lentamente. Una vez abatida totalmente (90º), extráigala tirando suavemente
de ella hacia Vd.

2. Una vez extraída la carátula de la guía soporte, levante y empuje sobre el
lateral izquierdo de dicha guía hacia el aparato.
Ésta quedará retenida y permitirá ver el LED intermitente de alerta a través
del orificio correspondiente.

Ponga cuidado en no dejar caer la carátula frontal extraíble.

3. Para proteger la carátula frontal extraíble una vez retirada ésta, colóquela
dentro de la caja de protección que se suministra.

Radiocasete autorreversible Modelo Murcia

7

Botón de expulsión Carátula frontal
