MxOnda DEXP90RS User Manual [es]

Reproductor de CD con control de Multi­CD/DVD/DAB y con sintonizador RDS

Manual de instrucciones

DEX-P90RS

Este producto cumple con los nuevos colores de cables.

Español

1

Contenido

Guía de los botones .................................. 4

Unidad Principal ................................................ 4

Control remoto .................................................. 4

Abertura y cierre de la tapa del control

remoto ........................................................ 5

-

Cuando la tapa está cerrada

-

Cuando la tapa está abierta

Control remoto y cuidado ........................ 7

Uso del control remoto ...................................... 7

Pilas .................................................................. 8

Antes de utilizar este producto .............. 9

Sobre este producto .......................................... 9

Sobre este manual .............................................. 9

Reposición del microprocesador ...................... 9

Precaución ...................................................... 10

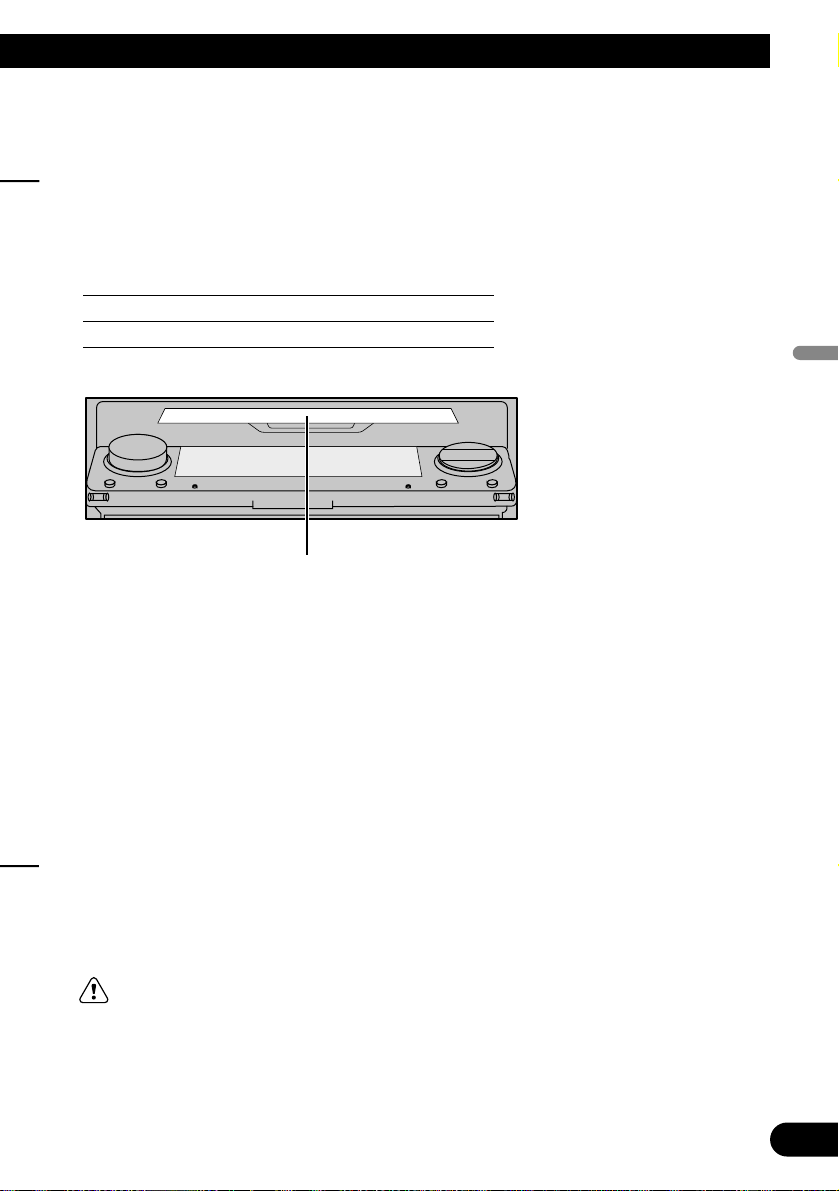

Extracción y colocación del panel

delantero ............................................ 11

Protección contra robo .................................... 11

-

Extracción del panel delantero

-

Colocación del panel delantero

-

Sonido de advertencia

Ajuste del entorno para usar ................ 13

Ajuste del entorno para usar ............................ 13

Operación en la pantalla de ajuste inicial ........ 13

-

Acceso a la pantalla de ajuste inicial

-

Salida desde la pantalla de ajuste inicial

Ajuste del reloj ................................................ 15

-

Cambio a la pantalla de ajuste del reloj

-

Ajuste del reloj

-

Ajuste del reloj mediante la señal horaria

-

Reloj desactivado

-

Retorno a la pantalla de ajuste inicial

Ajuste de la visualización ................................ 17

-

Cambio a la pantalla de ajuste de
la visualización

-

Ajuste del brillo

-

Ajuste del reductor de luz

-

Selección del papel de pared

-

Selección del modo de retroceso

-

Retorno a la pantalla de ajuste inicial

Ajuste del entorno general .............................. 19

-

Cambio a la pantalla de ajuste del entorno
general

-

Conmutación del modo AUX

-

Ajuste del sonido de advertencia

-

Activación/desactivación del sonido de
confirmación

-

Ajuste de la prioridad DAB

-

Cambio de la búsqueda PI automática

-

Cambio del paso de sintonía de FM

-

Retorno a la pantalla de ajuste inicial

Ajuste de bloqueo de menú ............................ 22

-

Acerca del bloqueo de menú

-

Activación/desactivación del bloqueo de
menú

Operación básica .................................... 23

Para escuchar música ...................................... 23

Desactivación de la alimentación .................... 24

Contenido

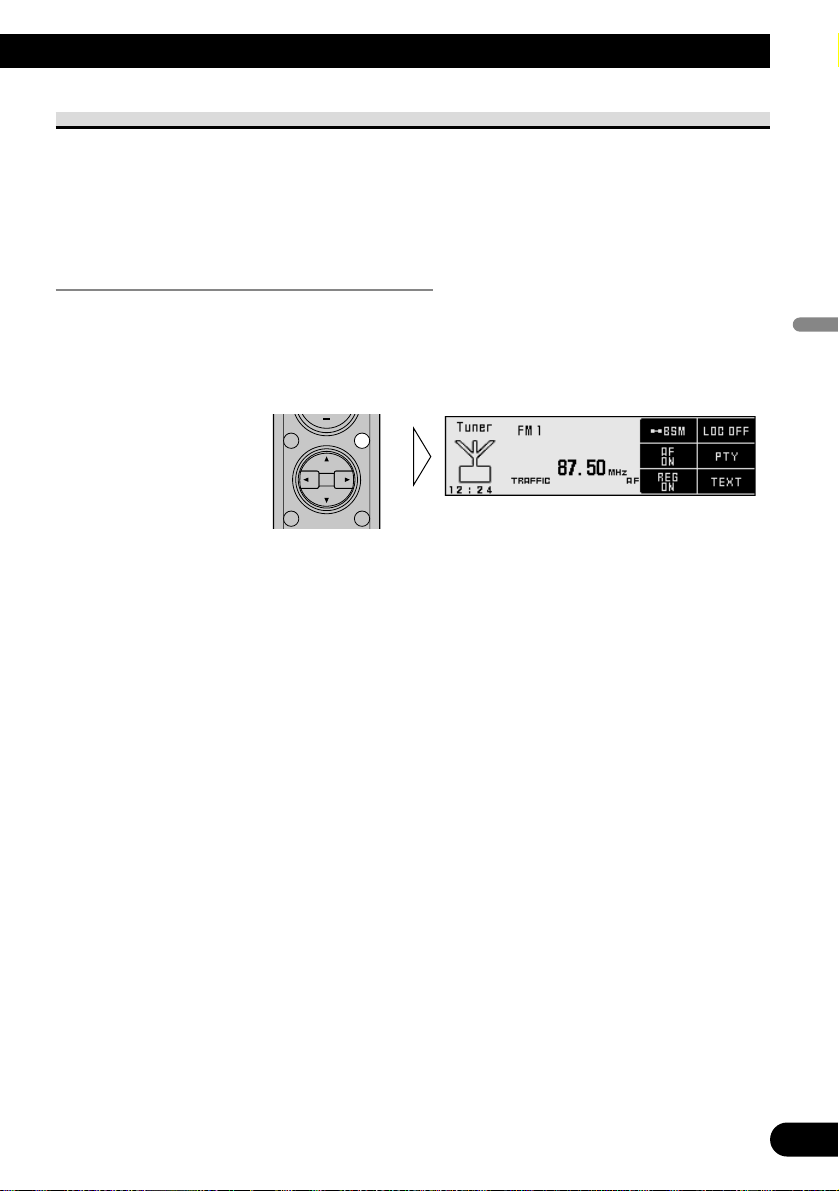

Operación del sintonizador .................... 25

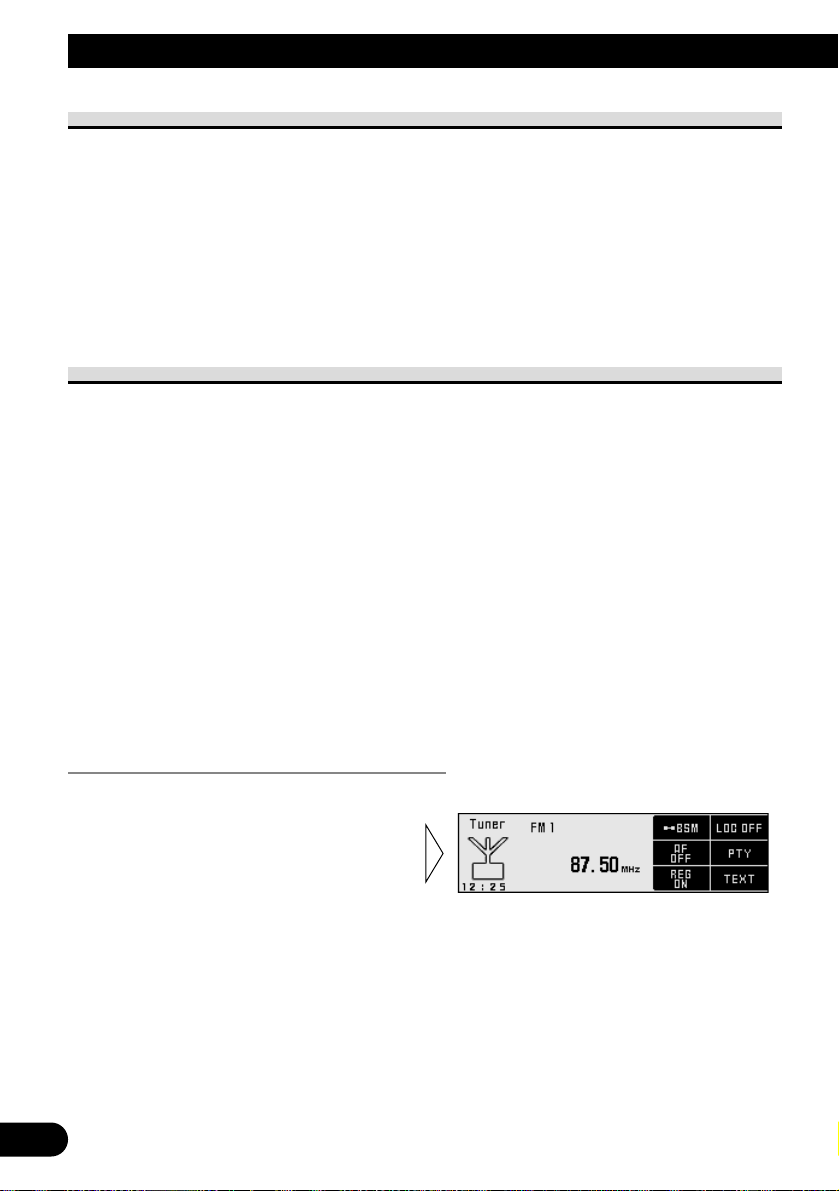

Operación básica del sintonizador .................. 25

Operación en la pantalla del ajuste de

sintonización ............................................ 26

-

Acceso a la pantalla de ajuste del
sintonizador

-

Salida de la pantalla de ajuste del
sintonizador

Operación de cada función .............................. 27

-

Memoria de las mejores emisoras

-

Sintonización de búsqueda local

-

Cambio a la pantalla de sintonización
preajustada

-

Sintonización de emisoras preajustadas

Uso de las funciones RDS ...................... 29

¿Qué es RDS? .................................................. 29

Función de frecuencia alternativa .................. 29

-

Activación/desactivación de la
función AF

Función de búsqueda PI .................................. 30

-

Búsqueda PI

-

Búsqueda PI automática (para la emisora
preajustada)

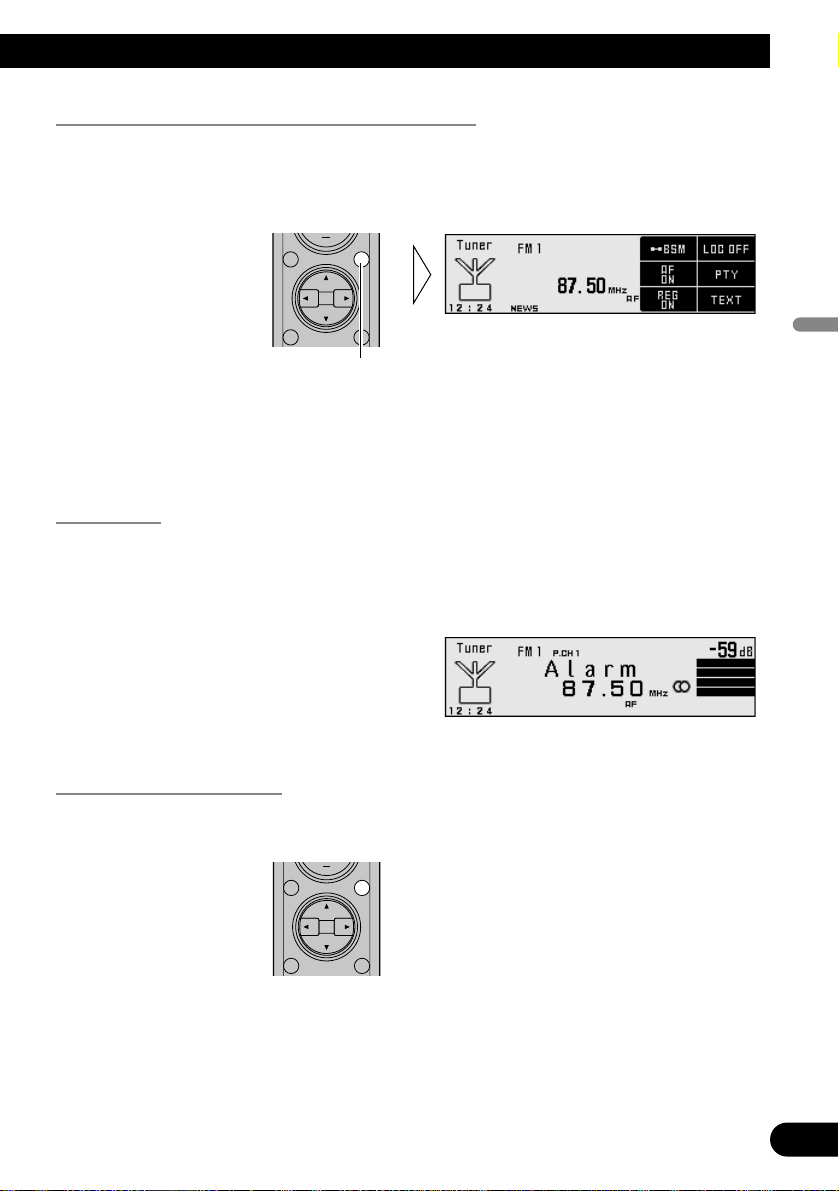

Función PTY .................................................. 31

-

Búsqueda PTY

-

Ajuste de interrupción de programa de
noticias

-

Alarma PTY

-

Cancelación de anuncios

-

Lista de PTY

Función de espera de anuncio de tráfico ........ 34

-

Activación/desactivación de la función TA

-

Cancelación de anuncios de tráfico

-

Ajuste del volumen de la función TA

-

Función de alarma TP

Función regional .............................................. 36

-

Activación de la función regional

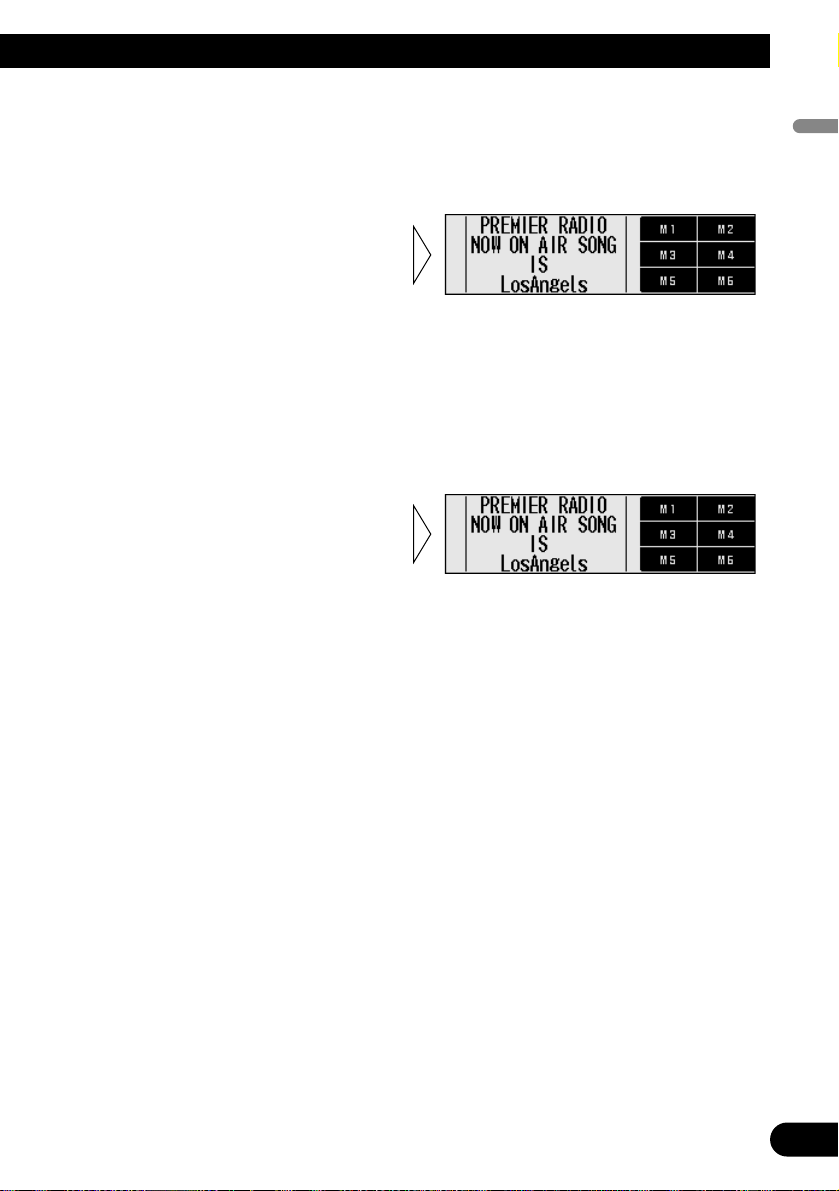

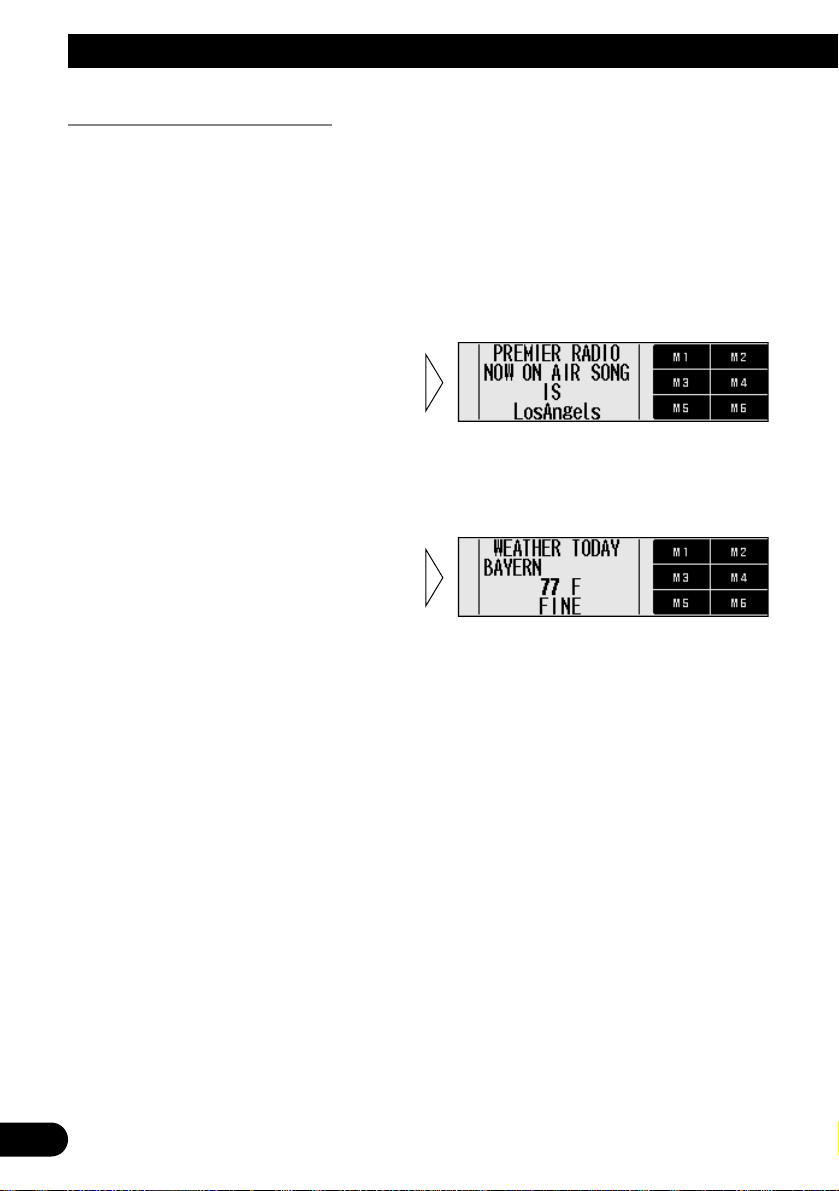

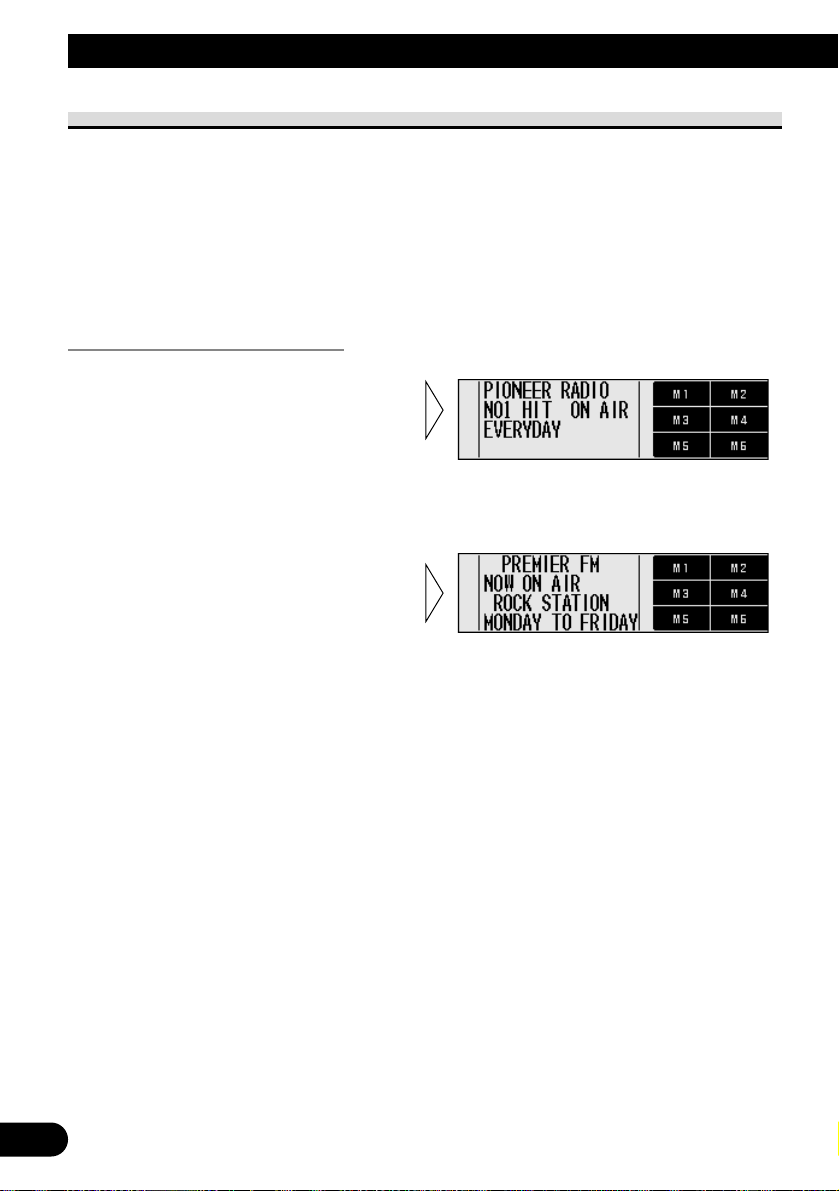

Texto de radio .................................................. 37

-

Visualización de texto de radio

-

Almacenamiento de texto de radio en la
memoria

-

Llamada de texto de radio preajustado

Operación del reproductor de CD

incorporado ........................................ 39

Operación básica del reproductor de CD

incorporado .............................................. 39

Operación en la pantalla de ajuste de CD

incorporado .............................................. 41

-

Acceso a la pantalla de ajuste de CD
incorporado

-

Salida de la pantalla de ajuste de CD
incorporado

Operación de cada función .............................. 42

-

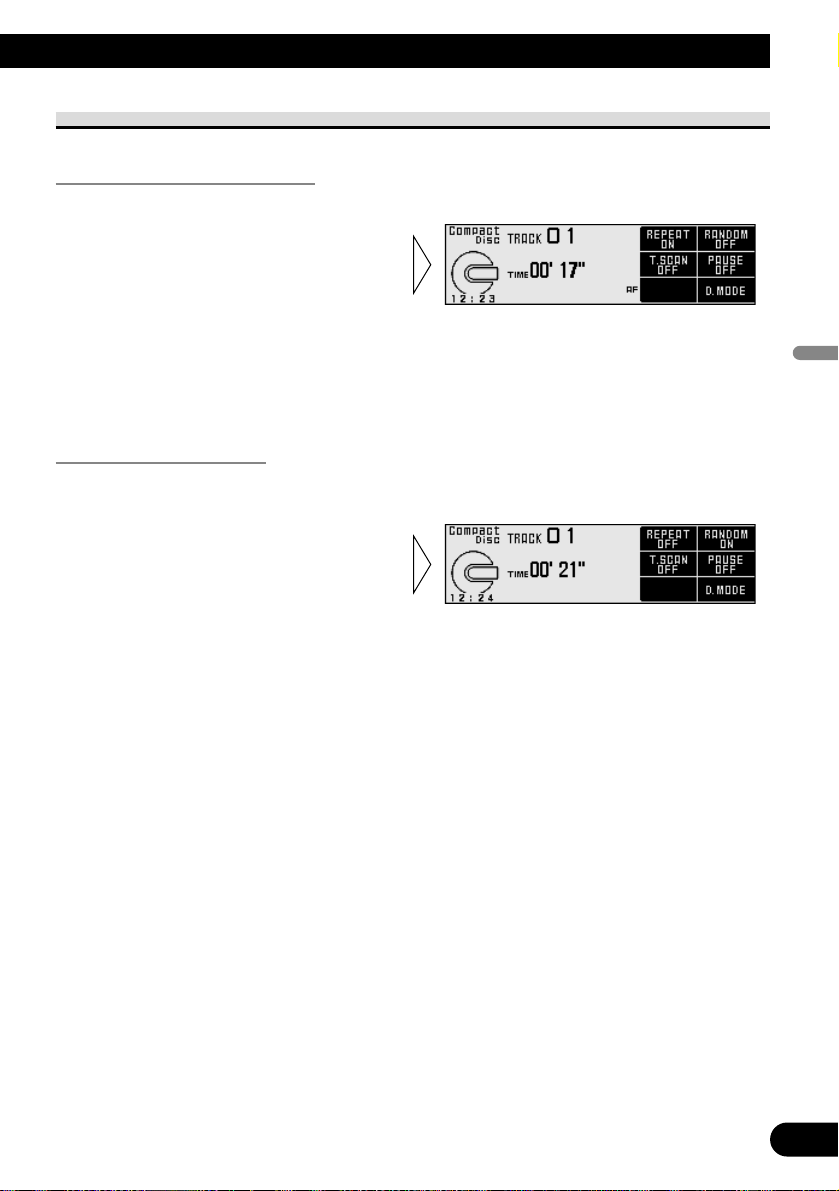

Reproducción con repetición

-

Reproducción aleatoria

-

Reproducción con exploración

-

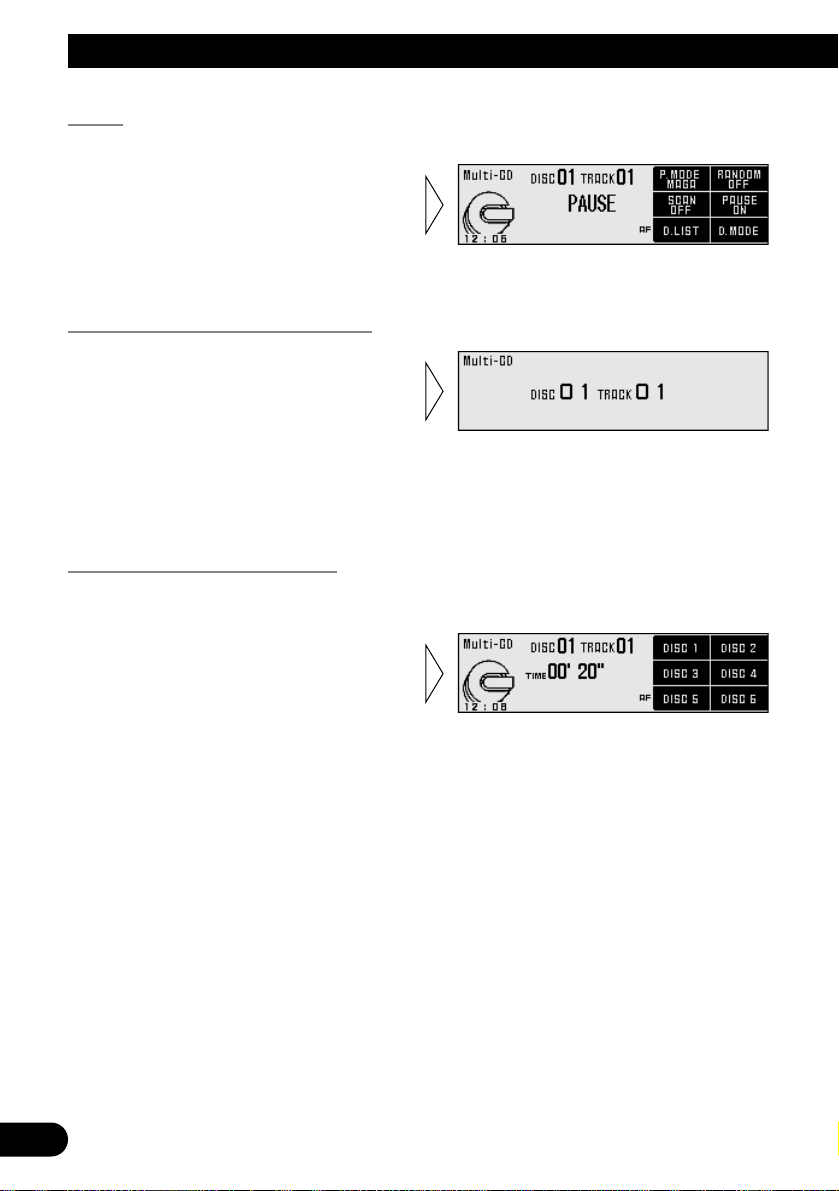

Pausa

-

Cambio del modo de visualización

-

Ingreso de título de disco

Operación del reproductor

Multi-CD .............................................. 45

Operación básica del reproductor de

Multi-CD .................................................. 45

Operación en la pantalla de ajuste de

Multi-CD .................................................. 46

-

Acceso de la pantalla de ajuste de
Multi-CD

-

Salida desde la pantalla de ajuste de
Multi-CD

Operación de cada función .............................. 47

-

Reproducción con repetición

-

Reproducción aleatoria

-

Reproducción con exploración

-

Pausa

-

Cambio del modo de visualización

-

Búsqueda de número de disco

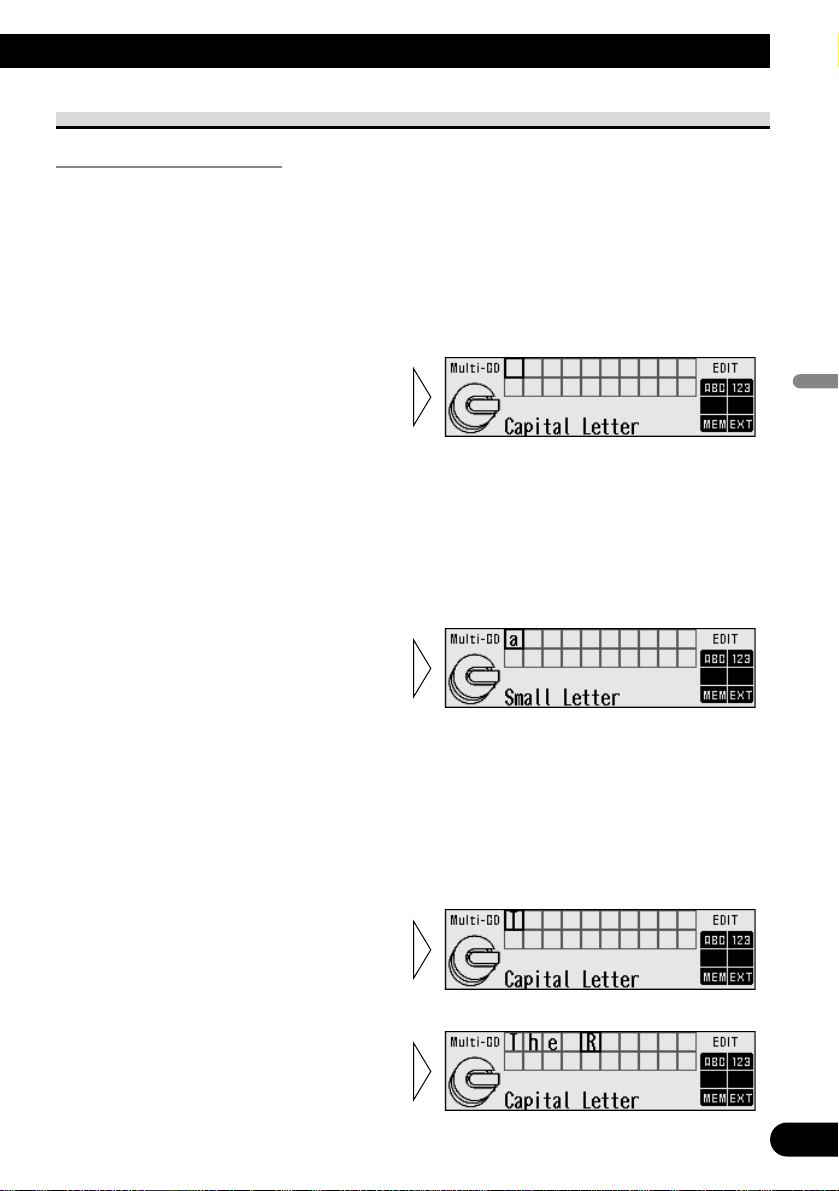

Título de disco ................................................ 50

-

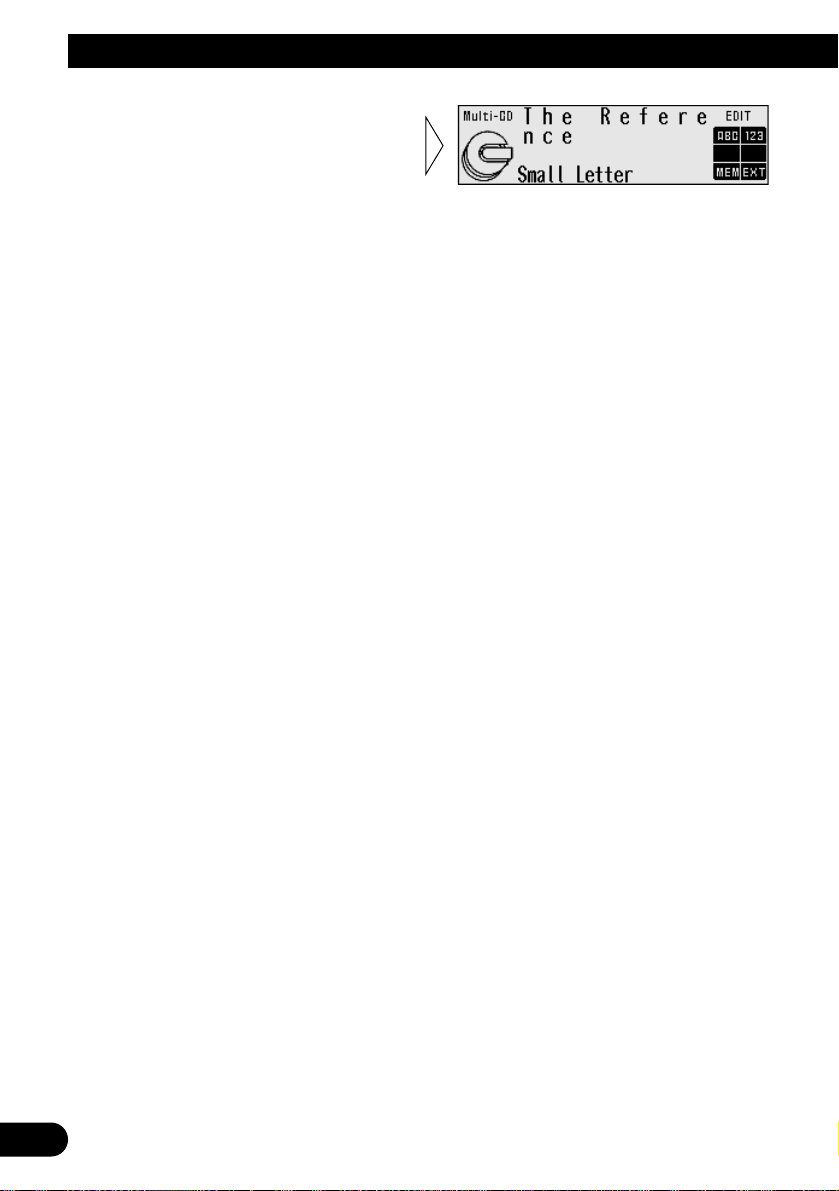

Ingreso de título de disco

-

Selección de discos mediante la lista de
títulos de disco

2

Contenido

3

Operación del reproductor de DVD ...... 53

Operación básica del reproductor de DVD .... 53

Operación en la pantalla de ajuste de DVD .... 54

-

Acceso a la pantalla de ajuste de DVD

-

Salida desde la pantalla de ajuste de DVD

Operación de cada función .............................. 55

-

Reproducción con repetición

-

Reproducción aleatoria

-

Reproducción con exploración

-

Pausa

-

Cambio del modo de visualización

-

Búsqueda de número de disco

-

Ingreso de título de disco

Operación del sintonizador DAB .......... 58

Operación básica de sintonizador DAB .......... 58

Operación en la pantalla de ajuste del

sintonizador DAB .................................... 59

-

Acceso a la pantalla de ajuste del
sintonizador DAB

-

Salida desde la pantalla de ajuste del
sintonizador DAB

Operación de cada función .............................. 60

-

Cambio a la pantalla de sintonización
preajustada

-

Sintonización de emisoras preajustadas

-

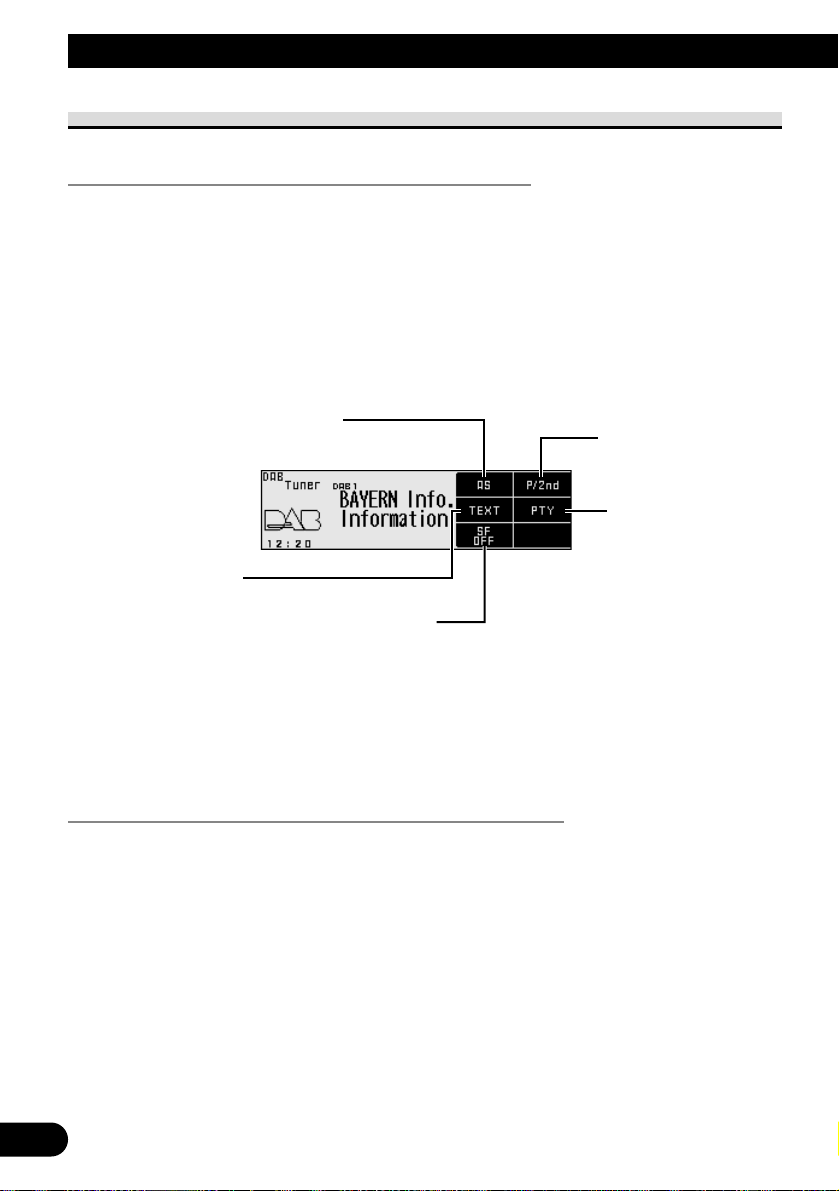

Función de soporte de anuncio

-

Función de componente de servicio

-

Función de etiqueta dinámica

-

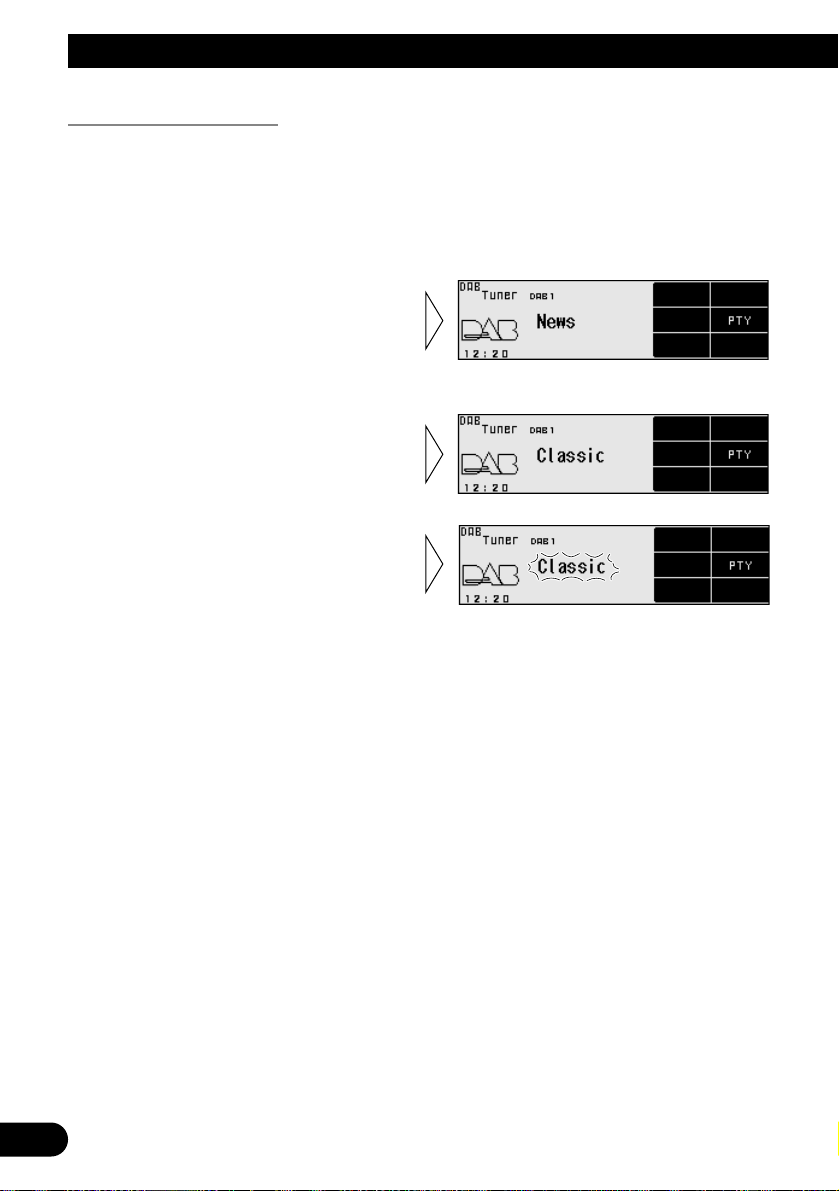

Función PTY disponible

-

Función de seguimiento de servicio

Operación del sintonizador de TV ........ 69

Operación básica del sintonizador de TV ...... 69

Operación en la pantalla de ajuste del

sintonizador de TV .................................. 70

-

Acceso a la pantalla de ajuste del
sintonizador de TV

-

Salida de la pantalla de ajuste del
sintonizador de TV

Operación de cada función .............................. 71

-

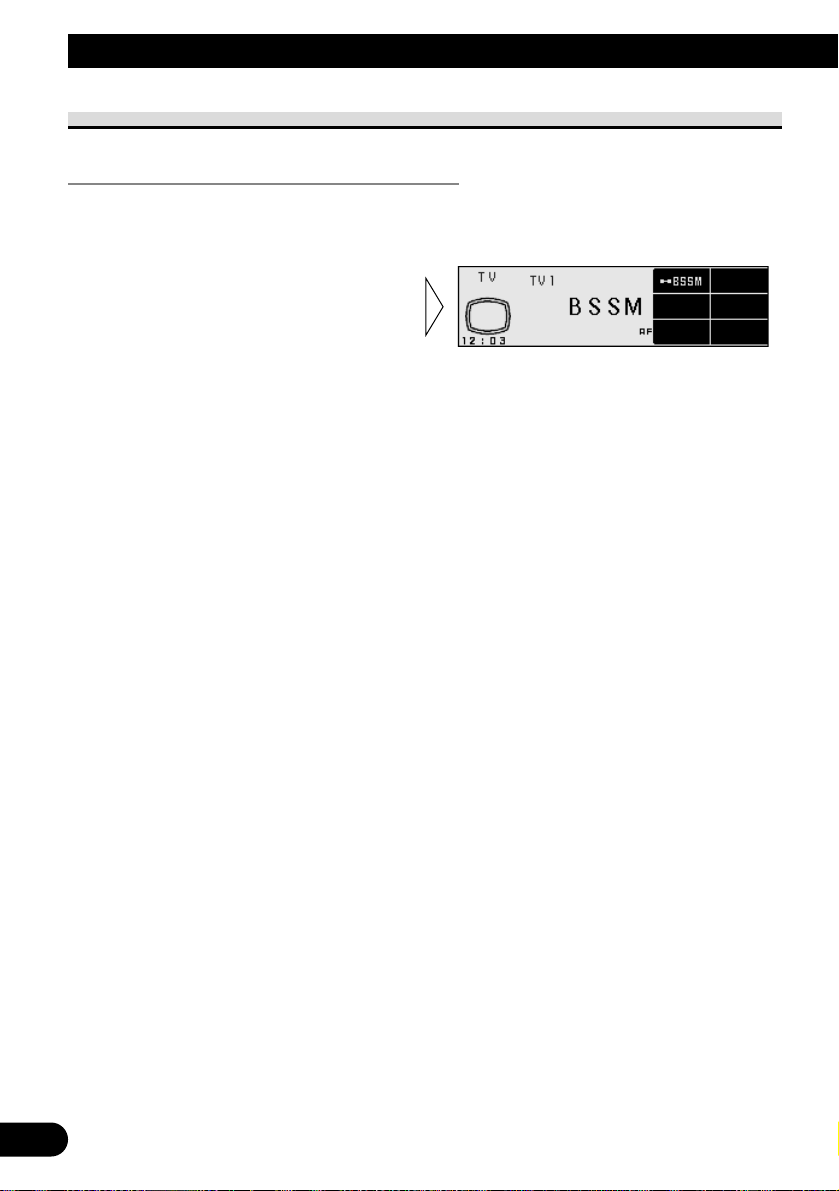

Memoria secuencial de mejores estaciones

-

Cambio de la pantalla de sintonización de
preajuste

-

Sintonización de emisoras preajustadas

Ajuste de audio ........................................ 73

Cambio a la pantalla de ajuste de audio .......... 73

-

Ajuste de la atenuación/balance

-

Ajuste de los graves/agudos

-

Ajuste del nivel de la fuente

Otras funciones ........................................ 76

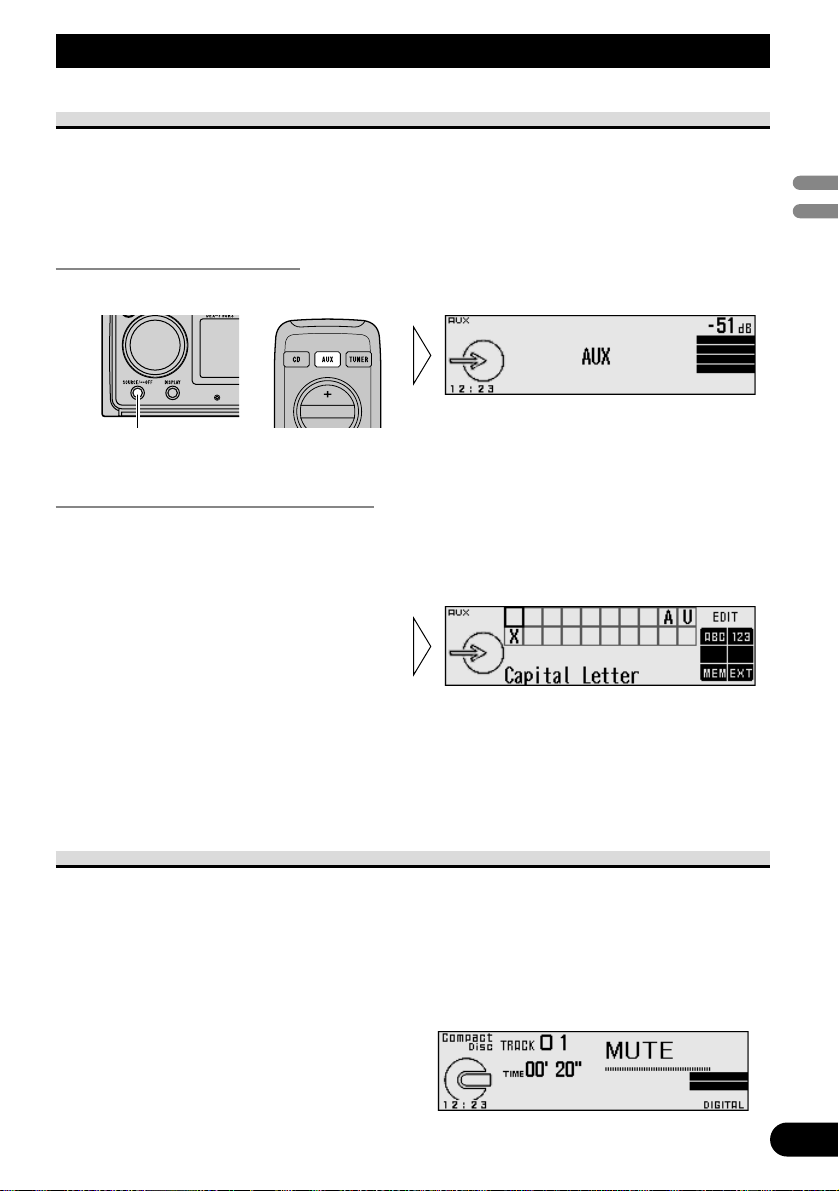

Uso de la fuente AUX .................................... 76

-

Selección de la fuente AUX

-

Ingreso de título para la fuente AUX

Silenciamiento del sonido .............................. 76

Apagado de la indicación de visualización .... 77

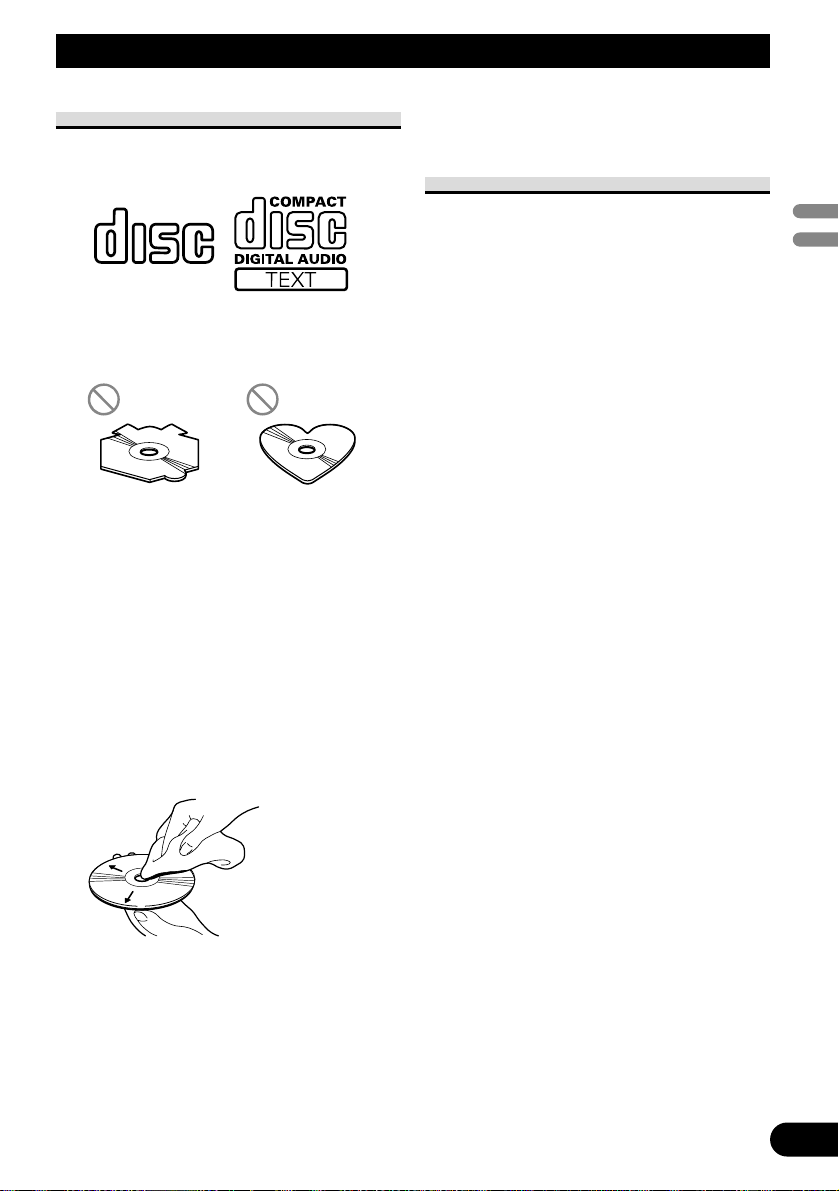

Reproductor de CD y cuidado ................ 78

Reproductor de CD y cuidado ........................ 78

Discos CD-R/CD-RW .................................... 78

Mensajes de error del reproductor de CD

incorporado .............................................. 79

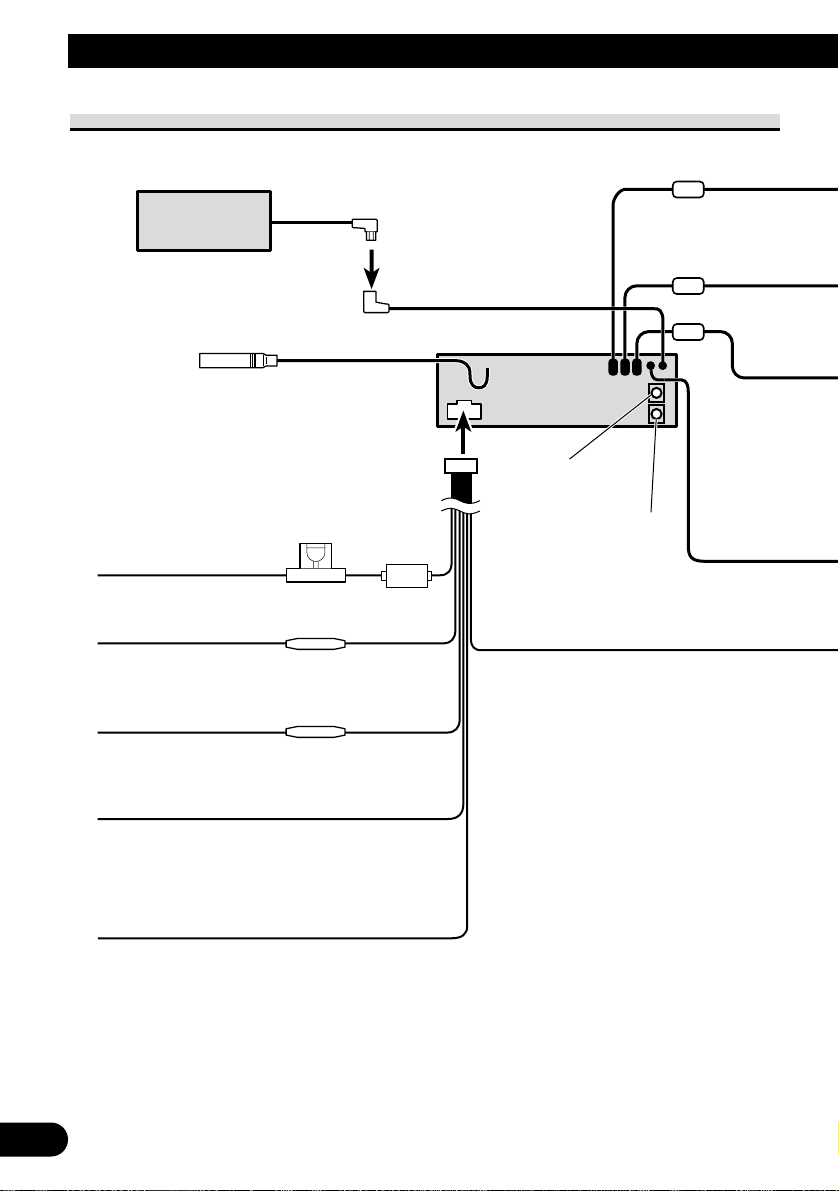

Conexión de las unidades ...................... 80

Ejemplos de ajuste .......................................... 81

Fijación del filtro de ruido .............................. 82

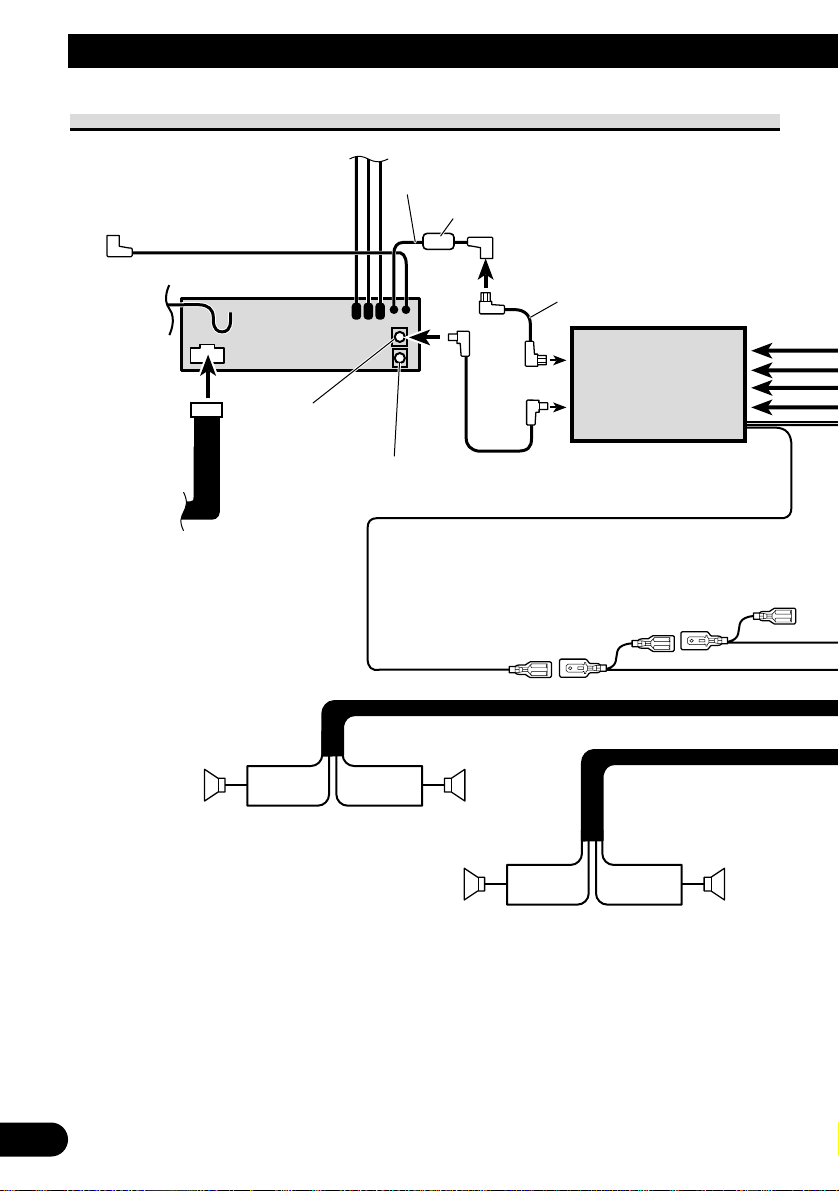

Conexión sin unidad de audio (DEQ-P90)........83

Conexión con unidad de audio (DEQ-P90) ......85

Instalación ................................................ 87

Instalación con tope de goma .......................... 87

Extracción de la unidad .................................. 88

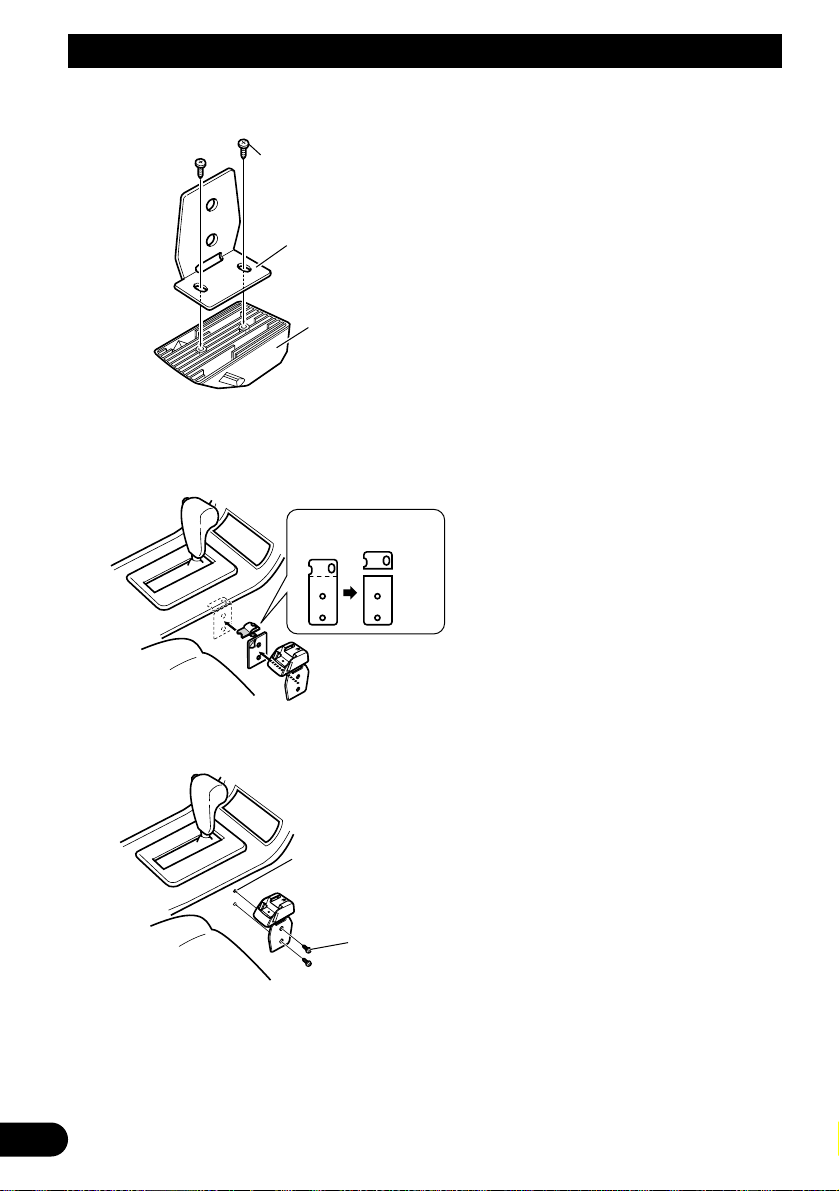

Instalación de la unidad de control

remoto .................................................. 89

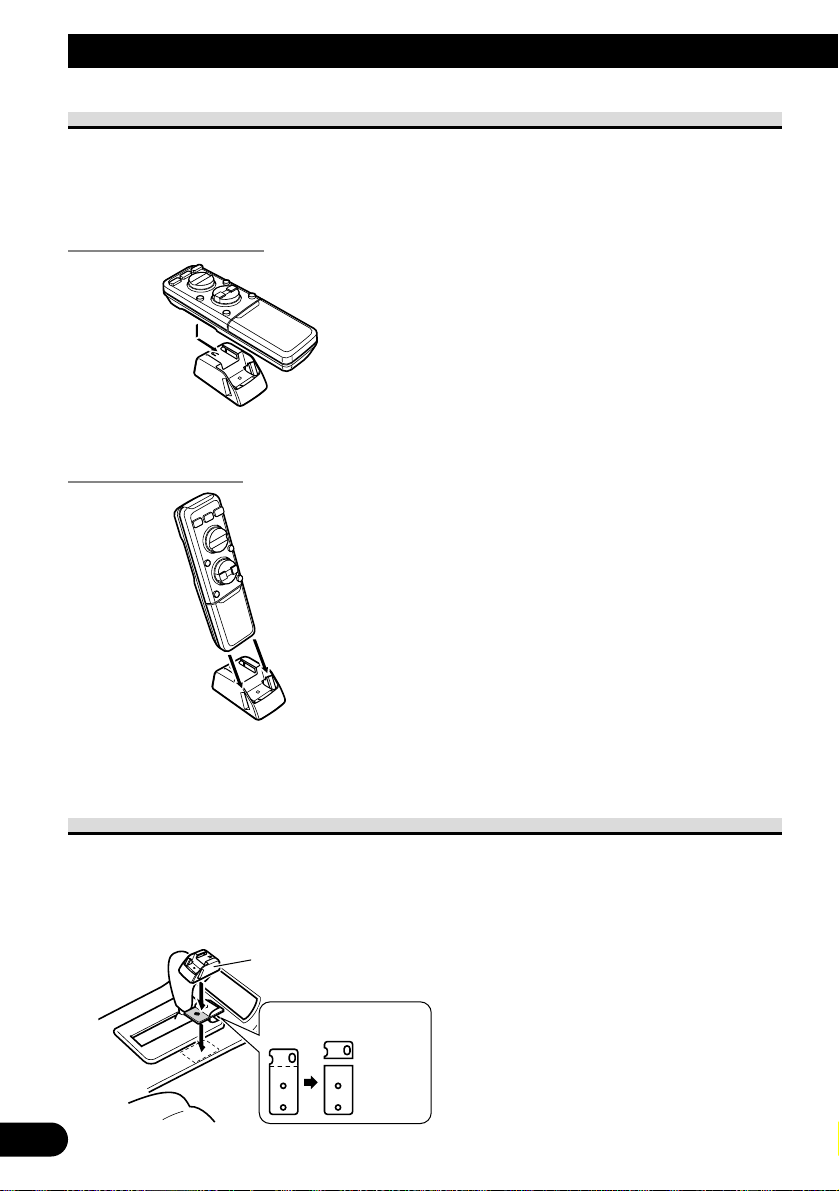

Fijación de la unidad de control remoto .......... 89

-

Colocación horizontal

-

Colocación vertical
Instalación usando solamente la base de

montaje .................................................... 89

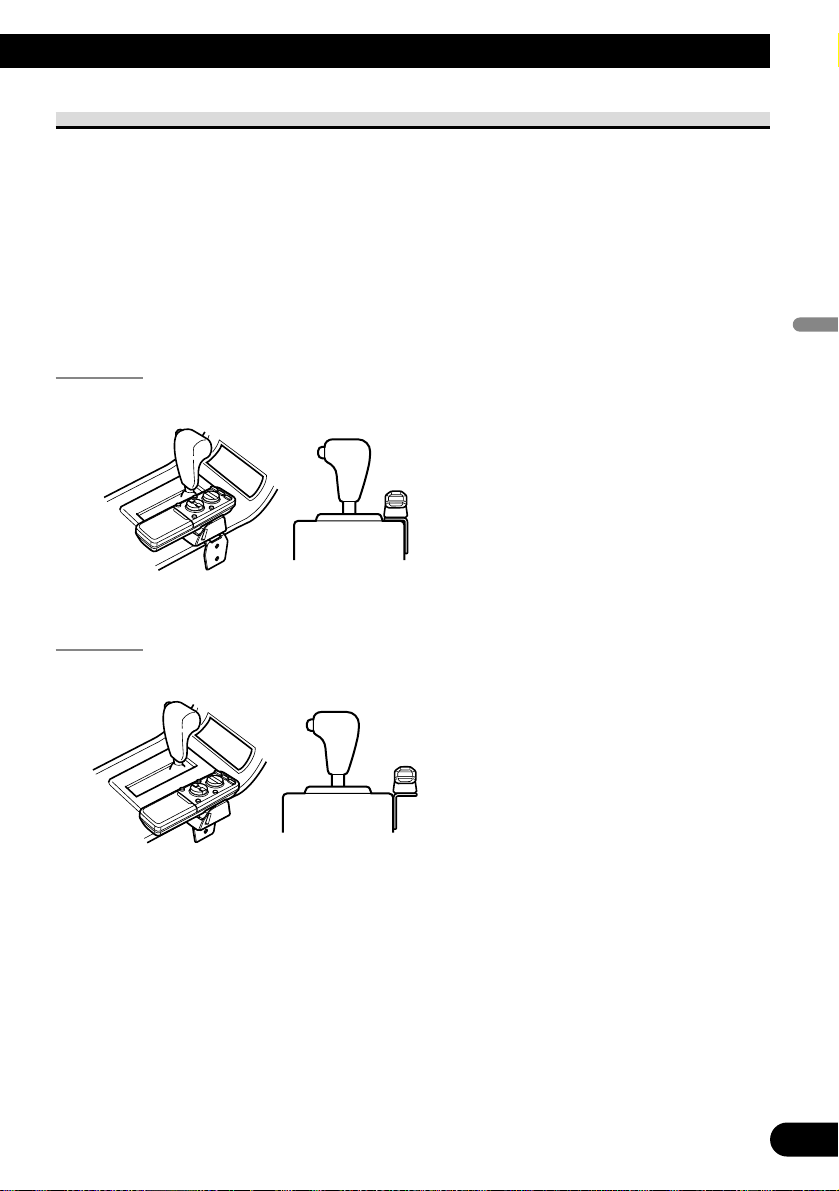

Instalación usando la base de montaje y la

ménsula .................................................... 90

-

Método A

-

Método B

Especificaciones ...................................... 92

Contenido / Guía de los botones

4

Guía de los botones

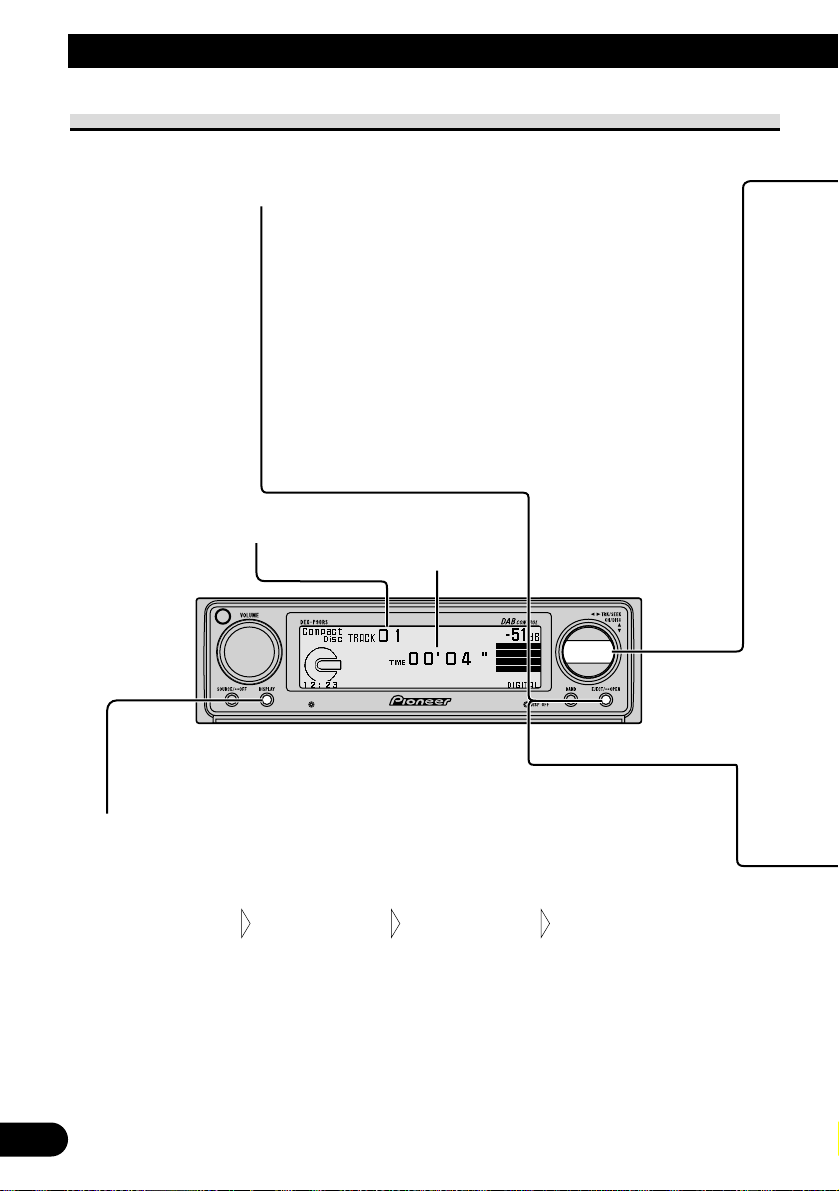

Unidad Principal

Control remoto

En este sistema, las funciones disponibles y la visualización de menú varían dependiendo
en la condición del control remoto que se usa. Abrir la cubierta habilita la operación de los
botones SHIFT, RETURN y FUNCTION 1–6 dentro de la unidad. Para mayores detalles,
refiérase a la página 5.

• Cuando opere el control remoto, asegúrese de apuntarlo al receptor de señal en la unidad principal.
De lo contrario, puede que no funcione correctamente.

VOLUME

Estado cerrado Estado abierto

Botón AUX

Botón TUNER

Botón CD

Botón TA

Botones 5/∞/2/3

Botón BAND

Botón MENU

Botones
FUNCTION 1–6

Botón RETURN

Botón SHIFT

Botón ATT
Este botón le permite bajar el
nivel del volumen rápidamente
(aproximadamente 90%).
Presionélo un vez más para
volver al nivel de volumen
original.

VOLUME

Botón BAND

Botón DISPLAY

Botón SOURCE

Botón RESET

Botones 5/∞/2/3

Botón EJECT/OPEN

Indicador DISPLAY OFF

Receptor de señales

5

Guía de los botones

Abertura y cierre de la tapa del control remoto

La abertura de la tapa del control remoto activa los botones SHIFT, RETURN y FUNC­TION 1–6 dentro de la unidad.

Las visualizaciones de menú en el sistema con la tapa abierta o cerrada, las funciones
disponibles y la visualización de menú varían de acuerdo a la condición del control remoto
en uso.

Control remoto Visualización de menú

Tapa cerrada Estado cerrado

Tapa abierta Estado abierto

Guía de los botones

Cuando la tapa está cerrada

Cerrar la tapa del control remoto selecciona la visualización de menú para el estado
cerrado.

Visualización de menú en el estado cerrado

Ejemplo: Pantalla de CD incorporado

Nota:

• Visualización de menú en el estado cerrado: Se visualizan el modo actual y las funciones activadas.

Cuando la tapa está abierta

Abrir la tapa del control remoto selecciona la visualización de menú para el estado abierto.

Visualización de menú en el estado abierto

Ejemplo: Pantalla de ajuste de CD incorporado

Nota:

• Las posiciones de los ítemes de menú en la visualización corresponden a las posiciones de los
botones FUNCTION 1–6.

• Visualización de menú en el estado abierto: Al utilizar los botones FUNCTION 1–6, las funciones
operables se visualizan.

Cuando se cierra la tapa en el medio de una operación

• Cerrar la tapa durante una operación cancela la operación y vuelve la visualización de menú al
modo cerrado.

6

7

Control remoto y cuidado

Uso del control remoto

Este producto está equipado con un control remoto.
Puede realizar algunas operaciones con la unidad principal sin embargo, la mayoría de las
operaciones se pueden realizar con el control remoto.

• Para operar, apunte el control remoto en la dirección del receptor de señales.

• Cuando el control remoto no se encuentre en uso, fije firmemente a la base de montaje
provista.

Precaución:

• No almacene el control remoto en altas temperaturas o a la luz directa del sol.

• El control remoto puede no funcionar adecuadamente a la luz directa del sol.

• No permita que el control remoto se caiga al piso, en donde puede quedar aprisionado debajo del
pedal de freno o acelerador.

Control remoto y cuidado

8

Pilas

• Retire la cubierta en la parte trasera del control remoto e inserte las pilas
con los polos (+) y (–) apuntando en la dirección apropiada.

Precaución:

• Utilice solamente pilas AAA o IEC R03 de 1,5 V.

• Retire las pilas si el control remoto no es usado durante un mes o más tiempo.

• No intente recargar las pilas suministradas.

• No mezcle pilas usadas con nuevas.

• En el caso de fuga de electrólito de la pila, limpie completamente el control remoto y coloque pilas

nuevas.

• Para deshacerse de pilas usadas, siga los reglamentos gubernamentales y leyes públicas del medio

ambiente de su país/área.

9

Antes de utilizar este producto

Sobre este producto

Las frecuencias del sintonizador en este producto se han dispuesto para usar en Europa
Occidental, Asia, Oriente Medio, Africa y Oceanía. El uso en otras áreas puede resultar en
una recepción inapropiada. Las funciones RDS operan solamente en áreas con señales
RDS de emisoras FM.

Sobre este manual

Este producto viene con diversas funciones sofisticadas que aseguran una recepción y
operación superior. El producto ha sido proyectado para facilitar su uso al máximo, pero
muchas funciones requieren explicación. El propósito de este manual de operación es
ayudarle a beneficiarse completamente del potencial del producto y maximizar su disfrute
de audición.

Se recomienda familiarizarse con las funciones y operaciones leyendo con detención el
manual antes de usar el producto. Es especialmente importante leer y observar la
“Precaución” en la página 10 y en otras secciones.

Este describe principalmente la operación del control remoto. En algunas funciones, se
pueden realizar las mismas funciones con la unidad principal. Sin embargo, el control
remoto ofrece un cierto número de funciones tales como los botones ATT, TA, SHIFT,
MENU, RETURN y FUNCTION 1–6 que no se proveen en la unidad principal. Y la
mayoría de las funciones de audio se pueden realizar con el control remoto.

Reposición del microprocesador

El microprocesador se debe reposicionar en las siguientes condiciones:
Cuando utilice este producto por la primera vez después de la instalación.
Cuando el aparato no funciona apropiadamente.
Cuando mensajes extraños (incorrectos) aparecen en el visualizador.

• Para reposicionar el microprocesador, presione el botón RESET en la
unidad principal con la punta de un lápiz u otro instrumento puntiagudo.

Antes de utilizar este producto

10

Precaución

• Una etiqueta con la inscripción “CLASS 1 LASER PRODUCT” se fija en la parte
inferior del reproductor.

• El Pioneer CarStereo-Pass es para usar solamente en Alemania.

• Guarde este manual a mano como referencia para los procedimientos de operación y
precauciones.

• Mantenga siempre el volumen bajo lo suficiente para oír los sonidos de tráfico.

• Proteja el producto contra la humedad.

• Si la batería del automóvil se desconecta por alguna razón, la memoria programada será
borrada y deberá ser programada nuevamente.

• Cuando este producto no funciona correctamente, comuníquese con su concesionario o
centro de servicio Pioneer autorizado.

CLASS 1
LASER PRODUCT

11

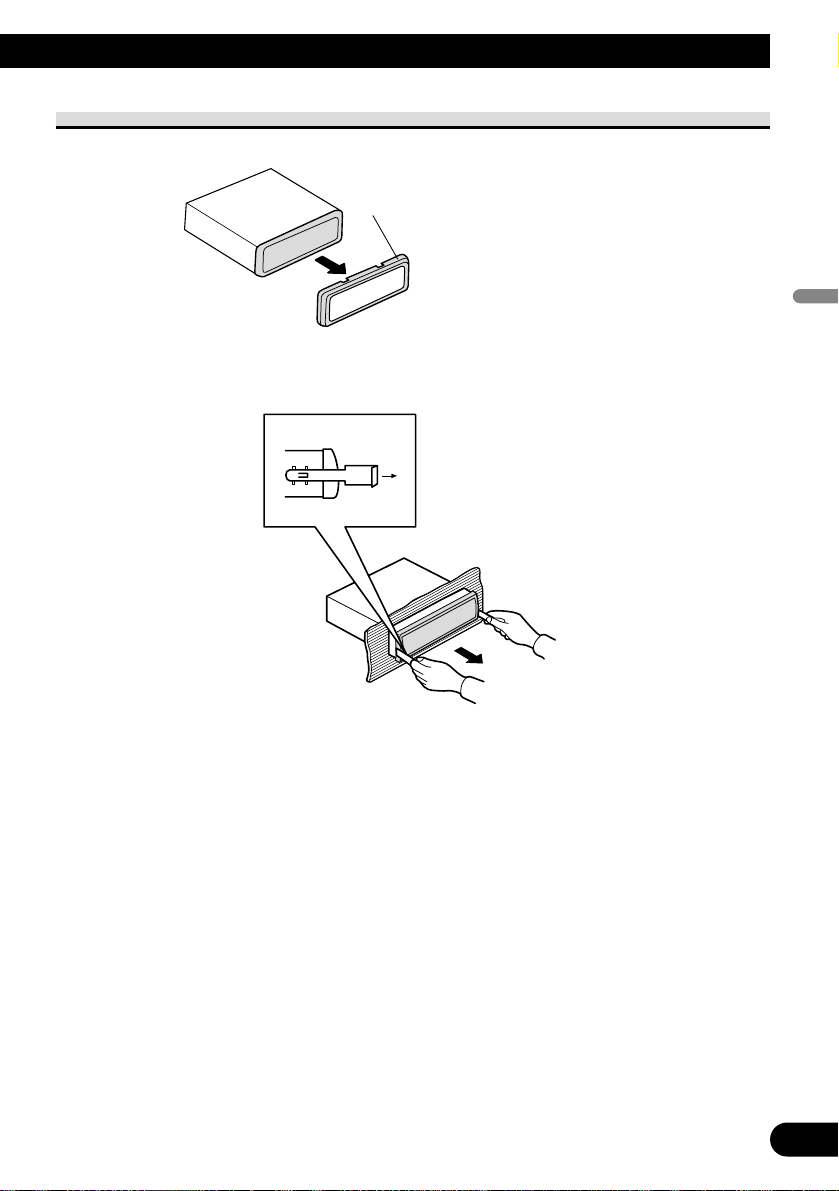

Extracción y colocación del panel delantero

Protección contra robo

El panel delantero de la unidad principal es extraíble como una medida antirrobo.

Precaución:

• Nunca fuerce ni tampoco agarre el visualizador con mucha fuerza al extraer o colocar el panel
delantero.

• No exponga el panel delantero a fuertes impactos.

• No deje el panel delantero en áreas expuestas a los rayos directos del sol o a altas temperaturas.

Extracción del panel delantero

Precaución:

• Unos pocos segundos después de activar/desactivar el interruptor de encendido, el panel delantero
se mueve automáticamente. Cuando esto sucede, sus dedos pueden quedar atrapados en el panel, de
modo que mantenga sus manos alejadas del panel.

Nota:

• Cuando retira el panel delantero, asegúrese de mantener presionada la sección de liberación
corrugada en la parte trasera del panel delantero mientras tira.

3. Utilice la caja protectora
suministrada para
guardar/transportar el
panel delantero extraído.

2. Deslice y retire el panel
delantero hacia su posición.

Tenga cuidado de no tirar del
panel delantero fuertemente ni
dejarlo caer.

1. Abra el panel delantero.

Sección de liberación

Colocación del panel delantero

1. Asegúrese de cerrar la cubierta interna.

Sonido de advertencia

Si no se extrae el panel delantero dentro de 5 segundos después de desactivar el encendido,
se producirá un sonido de advertencia.

Nota:

• Se puede cancelar la función de sonido de advertencia. (Vea la página 19.)

2. Vuelva a colocar el panel
delantero encajándolo en su
lugar.

12

Extracción y colocación del panel delantero

13

Ajuste del entorno para usar

Ajuste del entorno para usar

Elija la manera de usar la unidad principal, incluyendo el ajuste del reloj y selección del
empapelado. Algunas funciones no se disponen a menos que se seleccionen sus ajustes.
Ajuste el entorno adecuado al sistema a ser usado.

Operación en la pantalla de ajuste inicial

Acceso a la pantalla de ajuste inicial

7 Pantalla de ajuste inicial

1. Abra la tapa del control remoto.

2. Presione el botón SHIFT.

Esto cambia a la pantalla de ajuste
inicial.

3. Seleccione la función
presionando los botones
FUNCTION 1–4.

Ajuste del reloj
(Vea la página 15.)

Ajuste de la visualización
(Vea la página 17.)

Ajuste del entorno general
(Vea la página 19.)

Ajuste de bloqueo de menú
(Vea la página 22.)

Salida desde la pantalla de ajuste inicial

• Cierre la tapa del control remoto.

14

Ajuste del entorno para usar

15

Ajuste del entorno para usar

Ajuste del reloj

Cambio a la pantalla de ajuste del reloj

• Presione el botón FUNCTION 1 en la pantalla de ajuste inicial.

Esto cambia a la pantalla de ajuste del reloj y permite el ajuste del reloj.

Ajuste del reloj

1. Presione los botones 2/3 y mueva el cursor a la sección (hora, minutos) a
ser ajustada.

2. Presione los botones 5/∞ para ajustar el reloj.

Al mantener estos botones presionados se extienden las operaciones continuamente.

Nota:

• Los segundos no se visualizan. Sin embargo, cuando se sueltan los botones después de ajustar la

hora, el reloj comienza desde cero segundo.

Ajuste del reloj mediante la señal horaria

Nota:

• Desde 00 a 29 minutos, la hora permanece igual, haciendo que la visualización de minuto sea “00”.
Desde 30 a 59 minutos, se redondea a la hora siguiente.

Reloj desactivado

Cuando las fuentes se encuentran desactivados, la hora aparece en la visualización.

Nota:

• Cuando la visualización muestra la pantalla de operación de cada fuente, la hora de alarma se
visualiza siempre en la pantalla.

Retorno a la pantalla de ajuste inicial

• Presione el botón RETURN.

La visualización retorna a la pantalla
de ajuste inicial.

• Presione el botón FUNCTION 1
en la pantalla de ajuste del reloj
para activar y desactivar la
visualización del reloj.

La visualización de minuto se reposiciona a 00.

• Presione el botón FUNCTION 2
en la pantalla de ajuste del reloj
para reposicionar la
visualización de minutos.

Como el reloj comienza desde cero
segundo cuando se presiona el botón,
el reloj puede ser ajustado usando la
señal horaria (radio, teléfono, etc.).

16

Ajuste del entorno para usar

17

Ajuste del entorno para usar

Ajuste de la visualización

Cambio a la pantalla de ajuste de la visualización

• Presione el botón FUNCTION 2 en la pantalla de ajuste inicial.

Esto cambia a la pantalla de ajuste de la visualización y permite el ajuste de la
visualización.

Ajuste del brillo

Si la visualización es difícil de leer, puede ajustar el brillo para una mejor visibilidad.

Ajuste del reductor de luz

Para evitar que el visualizador de este producto quede muy brillante durante la noche,
cuando se encienden los faros del vehículo la luz del visualizador se atenúa.
Esta función se puede activar o desactivar.

• Presione el botón FUNCTION 1
en la pantalla de ajuste de la
visualización para
activar/desactivar el ajuste del
reductor de luz.

• Presione los botones 2/3 en la
pantalla de ajuste de la
visualización para ajustar el
brillo de la visualización.

La visualización muestra “0” – “30”.

Selección del papel de pared

Este producto se equipa con tres tipos de papel de pared.

Selección del modo de retroceso

Si no realiza ninguna operación dentro de 30 segundos, las indicaciones de la pantalla
comienzan a retroceder, y luego continúan retrocediendo cada 10 segundos. El ajuste
inicial es el modo de retroceso activado.

Retorno a la pantalla de ajuste inicial

• Presione el botón RETURN.

La visualización retorna a la pantalla
de ajuste inicial.

• Presione el botón FUNCTION 3
en la pantalla de ajuste de la
visualización para
activar/desactivar el modo de
retroceso.

• Presione el botón FUNCTION 2
en la pantalla de ajuste de la
visualización para cambiar el
empapelado.

18

Ajuste del entorno para usar

19

Ajuste del entorno para usar

Ajuste del entorno general

Cambio a la pantalla de ajuste del entorno general

• Presione el botón FUNCTION 3 en la pantalla de ajuste inicial.

Esto cambia la pantalla de ajuste del entorno general y permite el ajuste del entorno gener­al.

Conmutación del modo AUX

Es posible usar un equipo auxiliar (AUX) con este producto.
Active el modo AUX cuando utilice un equipo externo con este producto.

Ajuste del sonido de advertencia

Se puede activar y desactivar la función de sonido de advertencia. (Vea “Sonido de
advertencia” en la página 12.)

• Presione el botón FUNCTION 2
en la pantalla de ajuste del
entorno general para
activar/desactivar el sonido de
advertencia.

• Presione el botón FUNCTION 1
en la pantalla de ajuste del
entorno general para
activar/desactivar AUX.

Activación/desactivación del sonido de confirmación

El zumbido que suena cuando se presionan los botones, pueden ser habilitados o
inhabilitados (ON/OFF). El ajuste inicial es ON.

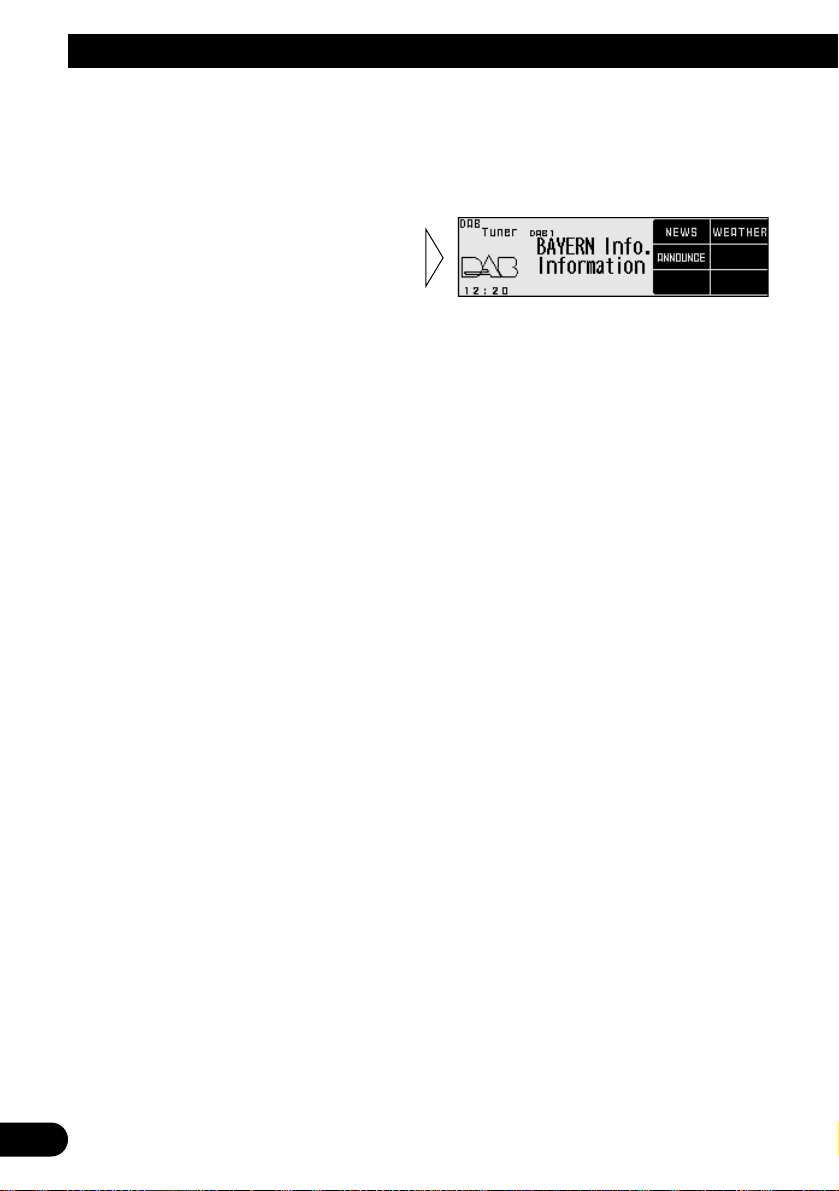

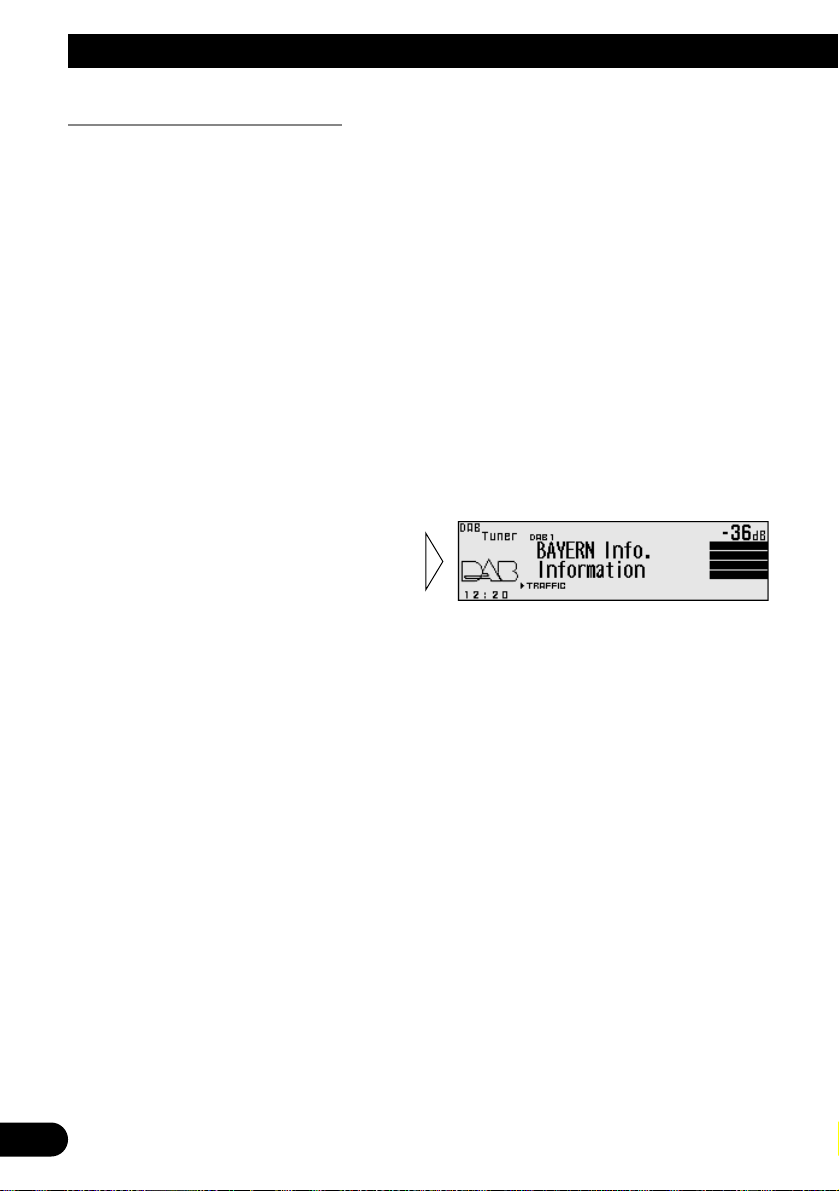

Ajuste de la prioridad DAB

Cuando se conecta el sintonizador DAB oculto-lejos (ejemplo: GEX-P700DAB), la
función de anuncio de tráfico (TA) RDS de este producto le permite disfrutar la
interrupción de prioridad de la información de tráfico desde el sintonizador DAB
oculto-lejos.

7 Cuando está activado

Durante la recepción DAB, cuando el componente de servicio seleccionado soporta
“Road Traffic Flashes” y “Transport Flashes”, la recepción no es interrumpida por el
anuncio de tráfico (TA) RDS de este producto.

7 Cuando está desactivado

La interrupción es recibida por el primer flash de noticias recibidas desde las emisiones de
información de tráfico DAB oculto-lejos y RDS de este producto.

Nota:

• Solamente pude seleccionar el modo de ajuste de prioridad DAB cuando se conecta un sintonizador

DAB oculto (ejemplo: GEX-P700DAB) vendido separadamente.

• Presione el botón FUNCTION 4 en
la pantalla de ajuste del entorno
general para activar/desactivar la
prioridad DAB.

• Presione el botón FUNCTION 3
en la pantalla de ajuste del
entorno general para cambiar la
activación/desactivación del
sonido de confirmación.

20

Ajuste del entorno para usar

21

Ajuste del entorno para usar

Cambio de la búsqueda PI automática

Durante la operación de búsqueda PI de emisora preajustada, puede activar o desactivar la
función de búsqueda PI automática. (Vea “Función de búsqueda PI” en la página 30.)

Cambio del paso de sintonía de FM

Normalmente ajustado en 50 kHz durante la sintonización por búsqueda en el modo FM, el
intervalo de sintonía cambia a 100 kHz cuando se activa el modo AF o TA.
Puede ser preferible ajustar el intervalo de sintonía a 50 kHz en el modo AF.

Nota:

• El intervalo de sintonía permanece ajustado en 50 kHz durante la sintonización manual.

• El intervalo de sintonía vuelve a 100 kHz si se la pila se desconecta temporariamente.

Retorno a la pantalla de ajuste inicial

• Presione el botón RETURN.

La visualización retorna a la pantalla
de ajuste inicial.

• Presione el botón FUNCTION 6
en la pantalla de ajuste del
entorno general para seleccionar
el paso de sintonización deseado.

• Presione el botón FUNCTION 5 en
la pantalla de ajuste del entorno
general para activar/desactivar la
búsqueda PI automática.

Ajuste de bloqueo de menú

Acerca del bloqueo de menú

Si activa el bloqueo de menú, es posible evitar abrir la operación del control remoto para
fijar el ajuste de audio.
Es práctico cuando no desea reajustar los datos por equivocación.

Activación/desactivación del bloqueo de menú

Es posible activar y desactivar el modo de bloqueo de menú.

• Presione el botón FUNCTION 4
en la pantalla de ajuste inicial
para activar/desactivar el modo
de bloqueo de menú.

22

Ajuste del entorno para usar

23

Operación básica

Para escuchar música

A continuación se explican los preparativos requeridos antes que se pueda escuchar la
música.

Nota:

• Debe haber un disco en el producto. (Vea la página 40.)

1. Seleccione la fuente deseada (por ejemplo: el sintonizador).

7 Unidad Principal

Cada vez que se presiona el botón SOURCE, la fuente cambia en el siguiente orden:
Reproductor de CD incorporado = Reproductor Multi-CD = Reproductor DVD = TV
= Sintonizador = Sintonizador DAB (Sintonización de audio digital) = Unidad
externa 1 = Unidad externa 2 = AUX

7 Control remoto

Cada vez que se presiona el botón, la fuente cambia en el siguiente orden:
Botón CD : Reproductor de CD incorporado = Reproductor Multi-CD

= Reproductor DVD = OFF
Botón AUX : Unidad externa 1 = Unidad externa 2 = AUX = OFF
Botón TUNER : TV = Sintonizador = Sintonizador DAB (Sintonización de audio

digital) = OFF

Nota:

• Unidad externa se refiere a un productor Pioneer (tal como un producto disponible en el futuro)

que, mientras sea incompatible como una fuente, permite el control de funciones básicas por este
producto. Dos unidades externas se pueden controlar por este producto, mientras “External” se
visualiza si se selecciona la unidad externa 1 o unidad externa 2. Cuando se conectan dos unidades
externas, la asignación de las unidades a unidad externa 1 y unidad externa 2 se hace automática­mente por este producto.

• En los siguientes casos, la fuente sonora no cambia:

* Cuando un producto correspondiente a cada fuente no se conecta a este producto.
* No hay un disco en este producto.
* No hay un cargador de CD en el reproductor de Multi-CD.
* No hay un cargador de disco en el reproductor de Multi-DVD.
* No hay un disco colocado en el reproductor de DVD.
* El modo AUX (componente auxiliar) está desactivado. (Vea la página 19.)

• Cuando se conecta el conductor azul/blanco de este producto al terminal de control de relé de

antena automática del vehículo, la antena automática del vehículo se extiende cuando se conecta la
fuente del producto. Para retraer la antena, desconecte la fuente.

Cada presión cambia la fuente ...

Operación básica

24

2. Suba o baje el volumen.

Se visualiza “--- dB” – “00 dB”.

Desactivación de la alimentación

• Desactive la fuente.

7 Unidad Principal

Para desactivar las fuentes, mantenga presionado el botón SOURCE durante 1 segundo.

7 Control remoto

Presione el botón y seleccione la desactivación de la fuente.
Botón CD : Reproductor de CD incorporado = Reproductor Multi-CD

= Reproductor DVD = OFF
Botón AUX : Unidad externa 1 = Unidad externa 2 = AUX = OFF
Botón TUNER : TV = Sintonizador = Sintonizador DAB (Sintonización de audio

digital) = OFF

Sostenga durante 1 segundo.

25

Operación del sintonizador

Operación básica del sintonizador

La función AF de este producto se puede activar y desactivar. Se debe desactivar la
función AF para operaciones de sintonización normales. (Vea la página 29.)

Banda

FM-1 = FM-2 = FM-3 = MW/LW

Indicador de número preajustado

Indicador de banda

Indicador de frecuencia

Cambio de visualización

Cada vez que se presiona el botón DISPLAY, la visualización cambia en el siguiente
orden:

Nombre de servicio de programa

Frecuencia

Nombre de servicio de programa

Etiqueta PTY

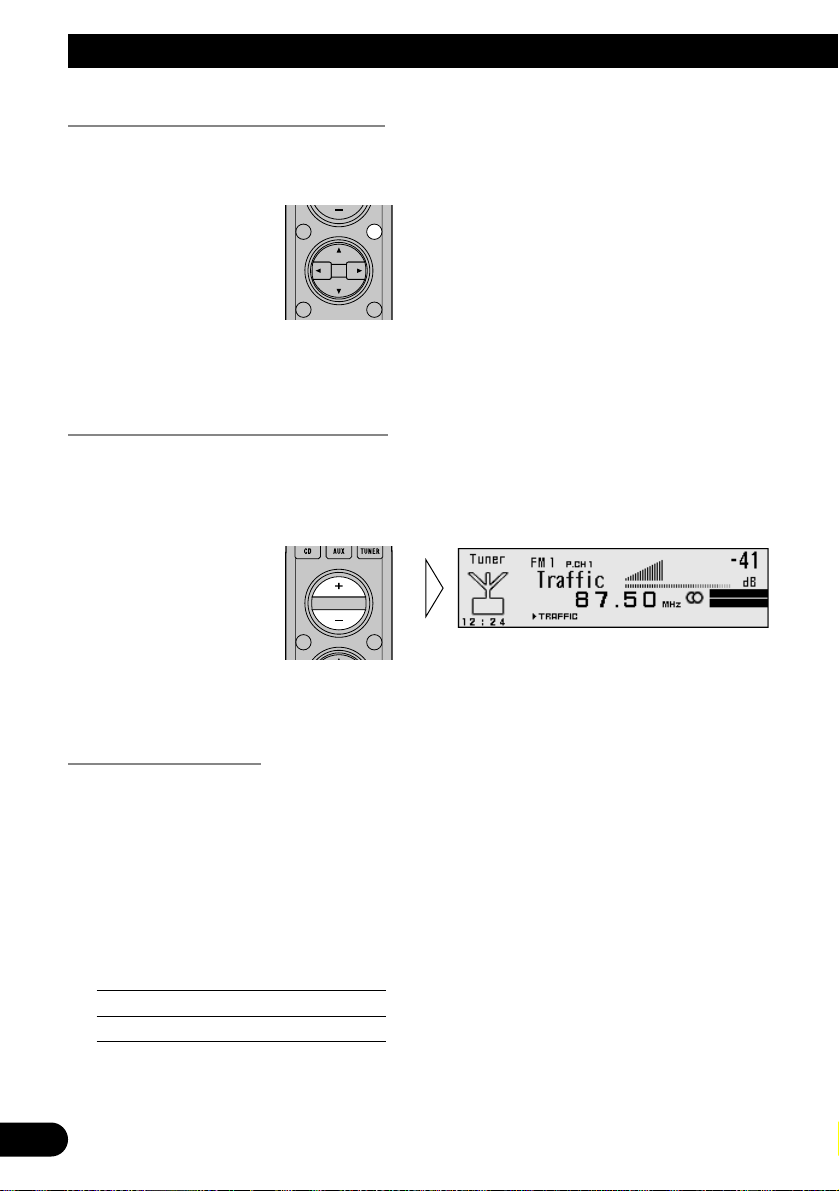

Sintonización de emisoras preajustadas

Puede llamar las emisoras memorizadas mediante
los botones 5/∞.

Sintonización de búsqueda y manual

• Se puede seleccionar el método de sintonización cambiando el
lapso de tiempo de presión del botón 2/3.

Sintonización manual (paso por paso) 0,5 segundos o menos

Sintonización de búsqueda 0,5 segundos o más

Nota:

• Si continúa presionando el botón por más de 0,5 segundos, puede saltas las

emisoras. La sintonización de búsqueda empieza así que se suelta el botón.

• El indicador “ ” se enciende cuando se selecciona una emisora estéreo.

Operación del sintonizador

26

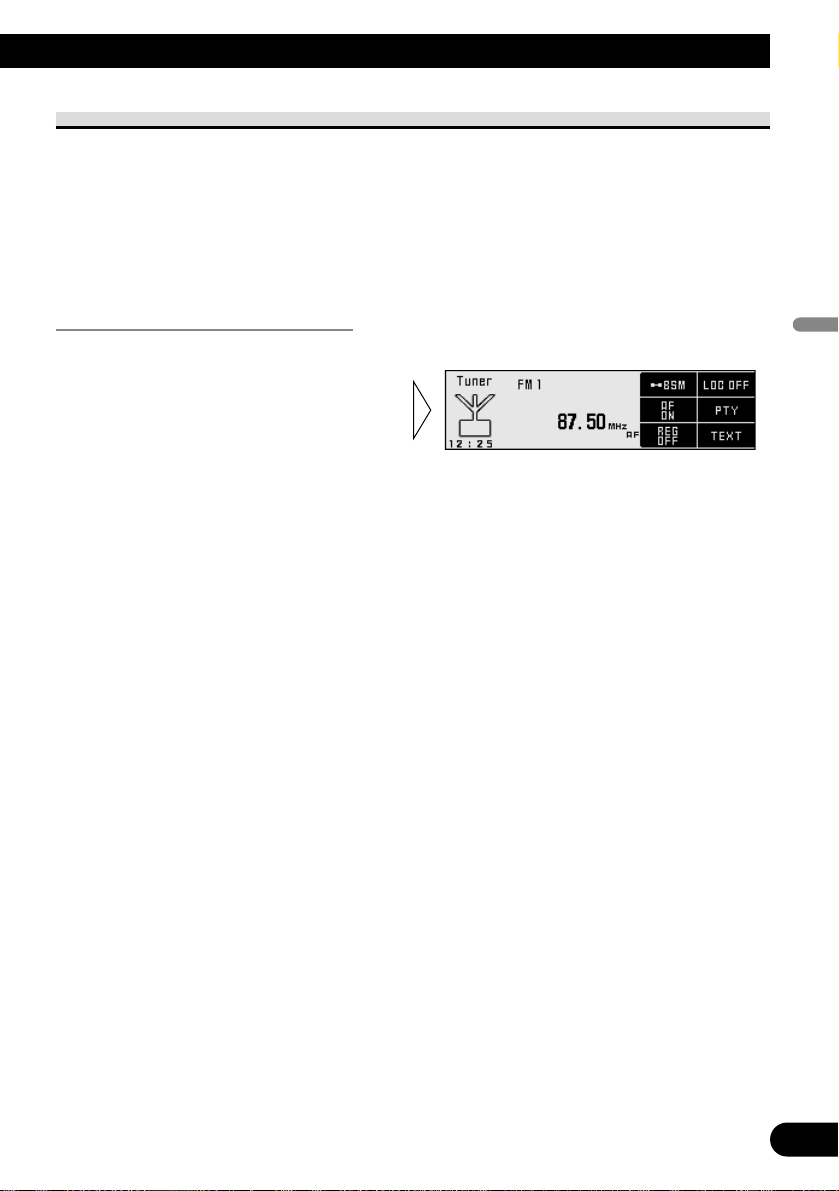

Operación en la pantalla del ajuste de sintonización

Acceso a la pantalla de ajuste del sintonizador

1. Abra la cubierta del control remoto.

Esto cambia a la pantalla de ajuste del sintonizador.

2. Seleccione la función presionando los botones FUNCTION 1–6.

7 Pantalla de ajuste del sintonizador

Salida de la pantalla de ajuste del sintonizador

• Para retornar a la pantalla del sintonizador, cierre la cubierta del control
remoto.

Sintonización de
búsqueda local
(Vea la página 27.)

Función PTY
(Vea la página 31.)

Texto de radio
(Vea la página 37.)

Memoria de las mejores emisoras
(Vea la página 27.)

Función AF
(Vea la página 29.)

Función regional
(Vea la página 36.)

27

Operación del sintonizador

Operación de cada función

Memoria de las mejores emisoras

La función BSM (Memoria de las mejores emisoras) almacena las emisoras en la memoria
automáticamente.

• Para cancelar el proceso, presione de nuevo el botón FUNCTION 1 antes de
completar la memorización.

Sintonización de búsqueda local

Cuando el modo local está activado (“LOC.S” se visualiza), se puede seleccionar sola­mente emisoras de señales fuertes.

La sensibilidad local cambia en el siguiente orden:
FM : LOC 1 = LOC 2 = LOC 3 = LOC 4 = LOC OFF
MW/LW : LOC 1 = LOC 2 = LOC OFF

Nota:

• El ajuste LOC 4 permite la recepción solamente de las emisoras con las señales más fuertes, mien-

tras los ajustes inferiores le permiten recibir progresivamente las emisoras con señales más débiles.

• Presione el botón FUNCTION 2
en la pantalla de ajuste del sin­tonizador para cambiar la sensi­bilidad local.

• Presione el botón FUNCTION 1
durante dos segundos en la
pantalla de ajuste del sintonizador
para activar la memoria de las
mejores emisoras (BSM) ON.

Las emisoras con las señales más
fuertes serán almacenadas bajo los
botones FUNCTION 1–6 en orden de
la intensidad de la señal.

Cambio a la pantalla de sintonización preajustada

• Presione el botón SHIFT en la pantalla de ajuste del sintonizador.

Esto visualiza la pantalla de sintonización preajustada y permite el preajuste de las
emisoras.

• Para retornar a la pantalla de ajuste del sintonizador, presione de nuevo el
botón SHIFT.

Sintonización de emisoras preajustadas

Puede memorizar las radioemisoras en el botón FUNCTION 1–6 para una llamada de
emisora fácil con el toque de un botón.

7 Memoria de preajuste de radioemisora

7 Llamada de radioemisoras preajustadas

Nota:

• Se puede almacenar en la memoria hasta un máximo de 18 emisoras FM (6 en FM-1, FM-2 y

FM-3) y 6 emisoras MW/LW.

• Presione el botón FUNCTION
1–6 en la pantalla de
sintonización preajustada, para
llamar las radioemisoras
memorizadas en los botones
correspondientes.

• Presione el botón FUNCTION
1–6 durante dos segundos en la
pantalla de sintonización
preajustada, para memorizar las
radioemisoras en los botones
correspondientes.

28

Operación del sintonizador

29

Uso de las funciones RDS

¿Qué es RDS?

RDS (Radio Data System) es un sistema para transmisión de dados con los programas de
FM. Esos datos, que son inaudibles, proveen una variedad de funciones tales como:
nombre de servicio de programa, indicación de tipo de programa, espera por anuncio de
tráfico, sintonización automática y sintonización por tipo de programa, para ayudar los
oyentes de radio a sintonizar una emisora deseada.

Nota:

• El servicio RDS puede no ser disponible para todas las emisoras.

• Las funciones RDS, como AF (Alternative Frequencies search) y TA (Traffic Announcement
standby), son solamente activas cuando su radio se sintoniza en emisoras RDS.

Función de frecuencia alternativa

La función AF (Alternative Frequencies search) se usa para buscar otras frecuencias en la
misma red de la emisora sintonizada actualmente. La función sintoniza de nuevo el recep­tor automáticamente a una otra frecuencia en la red con señales más fuertes, cuando hay
problemas en la recepción de la emisora sintonizada actualmente, o si es posible obtener
una mejor recepción en una frecuencia diferente.

Nota:

• La función AF sintoniza el receptor solamente en emisoras RDS cuando se usa la sintonización de
búsqueda o la función BSM con el indicador “AF ” encendido.

• Cuando se llama una emisora preajustada, el sintonizador puede actualizar la emisora preajustada
con una nueva frecuencia desde la lista AF de la emisora. (Esto solamente se dispone cuando se
usan los preajustes en las bandas FM-1 y FM-2.) Ningún número preajustado aparece en el
visualizador si los datos RDS para la emisora recibida son diferentes de los datos para la emisora
almacenada originalmente.

• El sonido puede interrumpirse temporalmente por un otro programa durante la búsqueda de
frecuencia AF.

• Cuando el sintonizador se sintoniza en una emisora no RDS, el indicador “AF ” destella.

• La función AF se puede activar y desactivar independientemente para cada banda FM.

Activación/desactivación de la función AF

La función AF está activada por omisión.

• Presione el botón FUNCTION 3
en la pantalla de ajuste del sin­tonizador para activar/desacti­var la función AF mientras está
en una banda de FM.

Función de búsqueda PI

El sintonizador busca por una otra frecuencia transmitiendo el mismo programa.
“PI Seek” (búsqueda PI) aparece en el visualizador y el volumen de la radio se enmudece
durante la búsqueda PI. El enmudecimiento cesa después de completada la búsqueda PI,
tenga la búsqueda PI sido exitosa o no. Si la búsqueda PI no es exitosa, el sintonizador
vuelve a la frecuencia anterior.

Búsqueda PI

Si el sintonizador no logra localizar una frecuencia alternativa apropiada o si la señal de
radiodifusión es muy débil para una recepción apropiada, la búsqueda PI comenzará
automáticamente.

Búsqueda PI automática (para la emisora preajustada)

Cuando no se pueden llamar a emisoras preajustadas, como durante un viaje, se puede
ajustar el producto para realizar la búsqueda PI también durante la llamada de emisoras
preajustadas.
La búsqueda PI automática está desactivada por omisión.

Nota:

• Para más detalles sobre cómo activar y desactivar la búsqueda PI automática, consulte a la sección

“Ajuste del entorno para usar”.

30

Uso de las funciones RDS

31

Uso de las funciones RDS

Función PTY

Una búsqueda PTY se realiza por tipo de programa como se indica en la lista PTY (los
tipos de programas son: News&Inf, Popular, Classics, Others). La función también provee
la sintonización automática a radiodifusiones de emergencia (PTY alarm).

Nota:

• No hay necesidad de llevar a cabo el ajuste de búsqueda PTY de nuevo si los ajustes han sido
hechos previamente. Después de cambiar al modo de ajuste de búsqueda PTY en el paso 1,
simplemente lleve a cabo la búsqueda PTY en el paso 3.

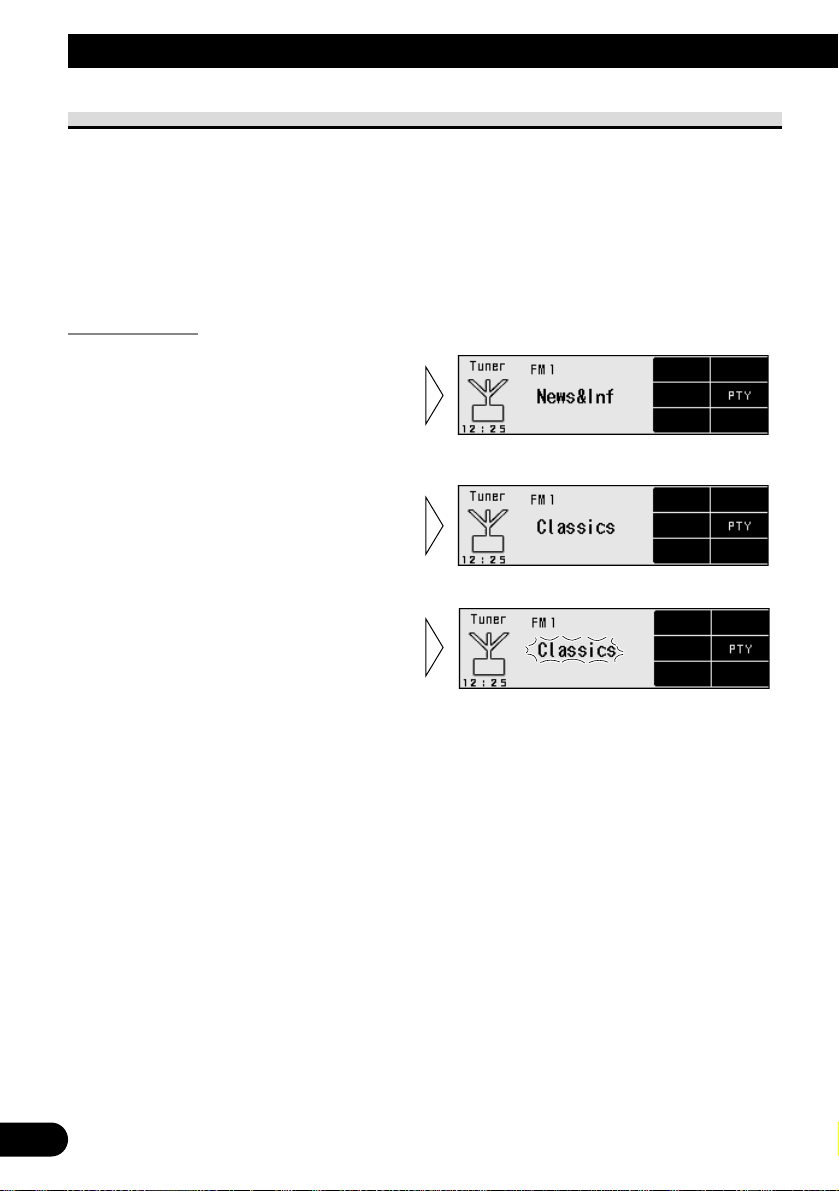

Búsqueda PTY

El sintonizador busca por una emisora que transmite el PTY deseado.

• Para cancelar la búsqueda PTY, presione el botón ∞.

Nota:

• El programa de algunas emisoras puede ser diferente de lo indicado por el PTY transmitido.

• Si no se encuentra ninguna emisora transmitiendo el tipo de programa seleccionado,
“NOT FOUND” (no encontrado) se visualiza por 2 segundos, y el sintonizador regresa a la emisora
original.

3. Presione el botón 5 inicia la
búsqueda PTY.

2. Seleccione uno desde PTY con
los botones 2/3.

1. Presione el botón FUNCTION 4
en la pantalla de ajuste del
sintonizador, para cambiar a la
visualización de ajuste de
búsqueda PTY.

Ajuste de interrupción de programa de noticias

La recepción automática de los programas de noticias con código PTY puede ser activada
o desactivada. Cuando un programa de noticias recibido termina, la recepción del
programa precedente continúa.

• Ajuste la interrupción a activado o desactivado.

Nota:

• Cuando “N” en el indicador “NEWS” se visualiza, eso indica que la interrupción ha sido activada.

• Cuando “3” se visualiza en el lado izquierdo del indicador, eso indica que un programa de noticias
ha sido recibido.

Alarma PTY

La alarma PTY es un código PTY especial para anuncios relativos a emergencias tales
como desastres naturales. Cuando el sintonizador recibe el código de alarma de radio,
“ALARM” (alarma) aparece en el visualizador y el volumen se ajusta al volumen TA.
Cuando la emisora deja de transmitir el anuncio de emergencia, la unidad vuelve a la
fuente anterior.

Cancelación de anuncios

• Presione el botón TA durante la recepción de anuncio para cancelar el
anuncio y volver a la fuente anterior.

Sostenga durante 2 segundos.

32

Uso de las funciones RDS

33

Uso de las funciones RDS

Lista de PTY

Ancho Estrecho Detalles

News&Inf News Noticias.

Affairs Temas de actualidad.

Info Información general y consejos.

Sport Programas deportivos.

Weather

Informes del tiempo/Información meteorológica.

Finance Informes del mercado de valores, comercio,

operaciones de compraventa, etc.

Popular Pop Mus Música popular.

Rock Mus Música moderna contemporánea.

Easy Mus Música “fácil de escuchar”.

Oth Mus Otros tipos de música, que no se clasifican por

categorías.

Jazz Programas basados en música jazz.

Country Programas basados en música campera.

Nat Mus Programas basados en música nacional.

Oldies Música antigua, programas basados en la

“Edad de Oro”.

Folk Mus Programas basados en música folklórica.

Classics L. Class Música clásica ligera.

Classic Música clásica seria.

Others Educate Programas educacionales.

Drama Todas las obras y seriales de radio.

Culture Programas relacionados con cualquier aspecto

de la cultura nacional o regional.

Science Programas relativos a la naturaleza, ciencias y

tecnología.

Varied Programas de entretenimiento ligero.

Children Programas para niños.

Social Programas de asuntos sociales.

Religion Programas o servicios de asuntos religiosos.

Phone In Programas basados en teléfono.

Touring Programas de viaje, sin anuncios de problemas

de tráfico.

Leisure Programas relativos a pasatiempos favoritos y a

actividades recreativas.

Document Programas documentales.

Función de espera de anuncio de tráfico

La función TA (espera por anuncio de tráfico) le permite recibir anuncios de tráfico
automáticamente, independientemente de la fuente que esté escuchando. La función TA se
puede activar para una emisora TP (una emisora que transmite información de tráfico) o
una emisora TP de otras redes mejoradas (una emisora que transmite informaciones inter­referenciales remisivas a las emisoras TP).

Activación/desactivación de la función TA

1. Sintonice una emisora TP o TP de otras redes mejoradas.

El indicador TP “TRAFFIC” se ilumina cuando el sintonizador es sintonizado a una
emisora TP o a una emisora TP de otras redes mejoradas.

2. Active la función TA.

El indicador “3TRAFFIC” se enciende, indicando que el sintonizador está esperando por
anuncios de tráfico.

Nota:

• Si se activa la función TA cuando se está sintonizado en una emisora TP o TP de otras redes

mejoradas, solamente “T” en el indicador “TRAFFIC” se visualiza.

Repita la operación precedente cuando ningún anuncio de tráfico está siendo recibido para
desactivar la función TA.

Nota:

• El sistema regresa a la fuente original al final de la recepción de anuncio de tráfico.

• La función TA se podrá activar desde fuentes diferentes del sintonizador si el sintonizador estaba

ajustado a la banda FM, pero eso no será posible si ello estaba ajustado a la banda MW/LW.

• Si el sintonizador estaba ajustado a FM, activar la función TA le permite operar otras funciones de

sintonización mientras escucha fuentes diferentes del sintonizador.

• Solamente emisoras TP o TP de otras redes mejoradas se sintonizan durante el modo de

sintonización de búsqueda cuando el indicador “3TRAFFIC” o “T” está encendido.

• Solamente emisoras TP o TP de otras redes mejoradas se almacenan por la función BSM cuando el

indicador “3TRAFFIC” o “T” está encendido.

34

Uso de las funciones RDS

35

Uso de las funciones RDS

Cancelación de anuncios de tráfico

• Presione el botón TA mientras recibe un anuncio de tráfico para cancelar el
anuncio y volver a la fuente original.

El anuncio se cancela pero el sintonizador permanece en el modo TA hasta que se presione
el botón TA nuevamente.

Ajuste del volumen de la función TA

Cuando comienza un anuncio de tráfico, el volumen se ajusta automáticamente a un nivel
preajustado para permitirle oír el anuncio claramente.

• Ajuste el volumen durante la recepción de un anuncio de tráfico.

El nuevo volumen ajustado se almacena en la memoria, siendo llamado para los anuncios
de tráfico subsecuentes.

Función de alarma TP

Aproximadamente 30 segundos después que el indicador “3TRAFFIC” cambia a “T”
debido a una señal débil, un tono de 5 segundos suena para que se seleccione una otra
emisora TP o TP de otras redes mejoradas.

• Si usted está escuchando al sintonizador, sintonice una otra emisora TP o
emisora TP de otras redes mejoradas.

En fuentes diferentes de sintonizador, el sintonizador busca automáticamente la emisora
TP con la señal más fuerte en el área actual 10 (ó 30)* segundos después que el indicador
“

3TRAFFIC” cambia a “T”.

* Tiempo requerido para que la búsqueda comience.

Función TA activada 10 segundos

Funciones TA, AF activadas 30 segundos

Función regional

Cuando se usa AF para que el sintonizador vuelva a sintonizar automáticamente, la
función regional limita la selección a los programas regionales de radioemisión.

Nota:

• Los programas regionales y redes regionales se organizan de manera diferente dependiendo del país
(es decir, pueden cambiar de acuerdo a la hora, estado o área de radiodifusión).

• El número preajustado puede aparecer en el visualizador si el receptor sintoniza una emisora
regional diferente de la emisora ajustada originalmente.

Activación de la función regional

La función regional puede ser activado independientemente para cada FM.

• Presione el botón FUNCTION 5
en la pantalla de ajuste del sin­tonizador activa/desactiva la fun­ción regional.

36

Uso de las funciones RDS

37

Uso de las funciones RDS

Texto de radio

Este sintonizador puede visualizar los datos de texto de radio transmitidos por emisoras
RDS, tales como informaciones de la emisora, el nombre de la canción que está siendo
recibida actualmente, y el nombre del artista.

Nota:

• Cuando se recibe texto de radio, el indicador “RT” se ilumina.

• El sintonizador memoriza automáticamente las tres últimas transmisiones de texto de radio
recibidas, reemplazando el texto de la recepción más antigua con el texto nuevo recibido.

• Se pueden almacenar hasta seis transmisiones de texto de radio en los botones FUNCTION 1–6.

Visualización de texto de radio

Nota:

• Cuando ningún texto de radio está siendo recibido, “NO TEXT” se visualiza.

Presionar el botón cambia entre las cuatro visualizaciones de datos de texto de radio.

• Para retornar a la pantalla de ajuste del sintonizador, presione el botón
RETURN.

Nota:

• Si no hay datos de texto de radio almacenados en el sintonizador, este botón no funciona.

2. Llame las tres últimas
radioemisiones de texto de radio
desde la memoria del sintonizador
con los botones 2/3.

1. Presione el botón FUNCTION 6
en la pantalla de ajuste del
sintonizador para cambiar a la
visualización de texto de radio.

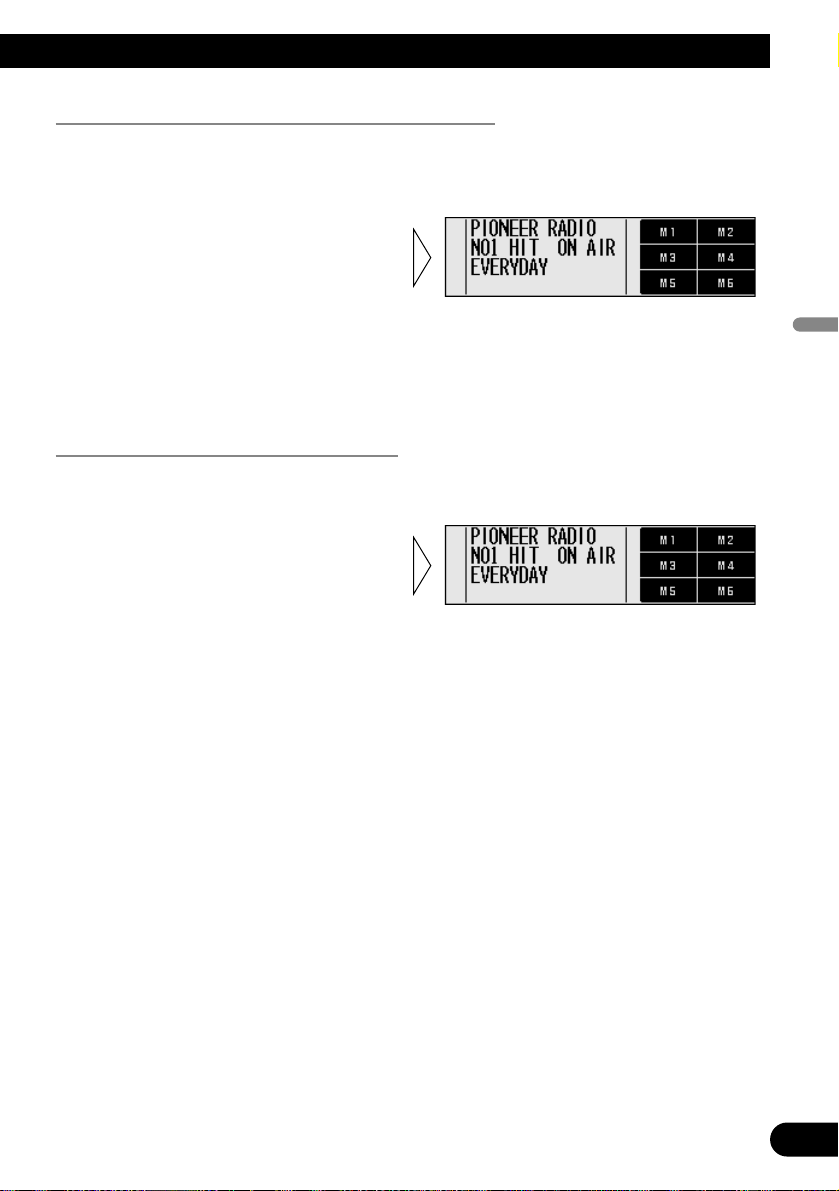

Almacenamiento de texto de radio en la memoria

Llamada de texto de radio preajustado

2. Presione el botón FUNCTION
1–6 para llamar el texto de radio
memorizado en los botones
correspondientes (por ejemplo,
presione el botón FUNCTION 4).

1. Cambie a la visualización de texto de radio.

2. Presione el botón FUNCTION
1–6 durante dos segundos para
memorizar el texto de radio en
los botones correspondientes
(por ejemplo, presione el botón
FUNCTION 4 durante dos
segundos).

1. Siga los pasos 1 y 2 de “Visualización de texto de radio”, y seleccione el
texto de radio que desea almacenar en la memoria.

38

Uso de las funciones RDS

39

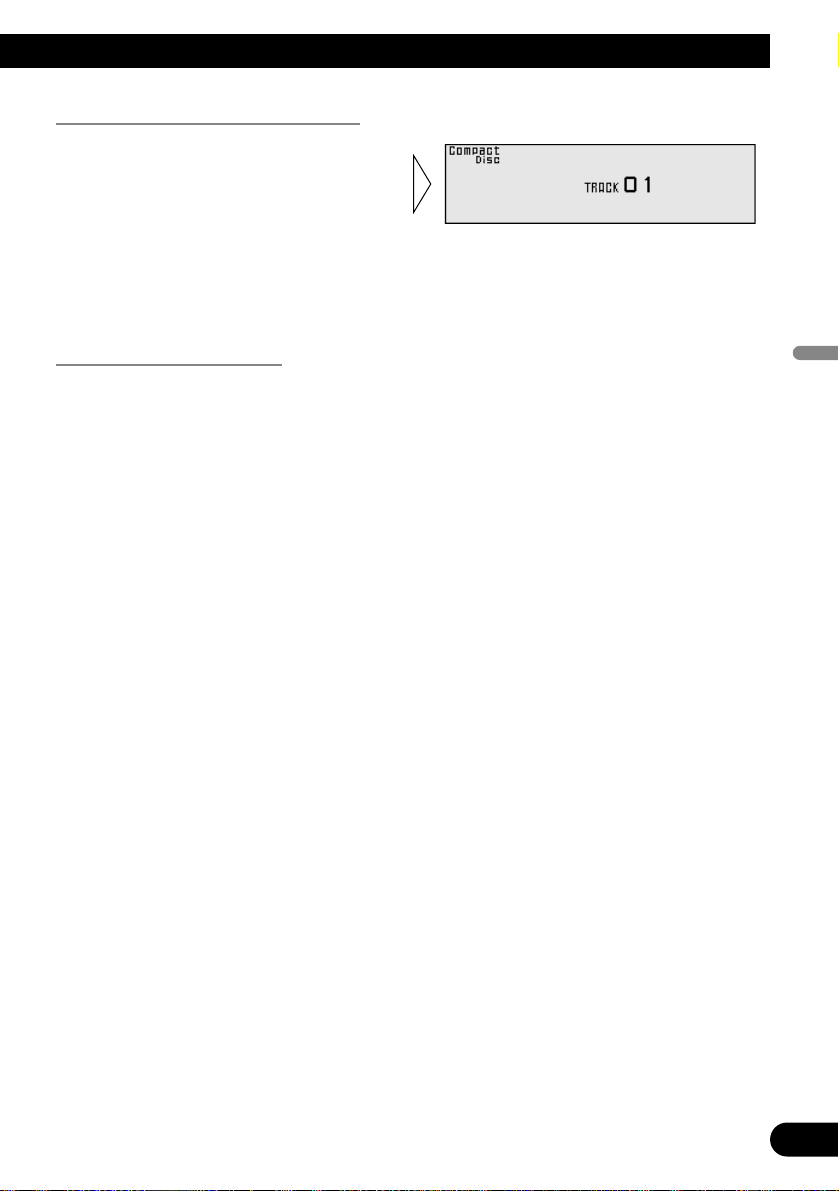

Operación del reproductor de CD incorporado

Operación básica del reproductor de CD incorporado

Cambio de visualización (solamente para los discos CD TEXT)

Cada vez que se presiona el botón DISPLAY, la visualización cambia en el siguiente
orden:

Con un texto de más de 20 letras, puede desplazar para ver el resto del texto
presionando el botón DISPLAY durante 2 segundos.

Nota:

• Un disco CD TEXT es un CD que presenta información de texto tal como un título de disco,
nombre de artista y título de la pista.

• Si cierta información no es grabada en un disco CD TEXT, se visualiza “No ~”
(por ejemplo: “No Title”).

Tiempo de

reproducción

Artista de la pista

Tiempo de

reproducción

Título de la pista

Tiempo de

reproducción

Artista del disco

Tiempo de

reproducción

Título de disco

Indicador de tiempo
de reproducción

Indicador de
número de pista

Expulsión

Presione el botón EJECT/OPEN una vez: el panel
delantero abre y la unidad expulsa el disco.
En caso de abrir el panel delantero, podrá expulsar el CD.

Nota:

• Se puede activar o desactivar la función de CD con el disco en
la producto. (Vea la página 23.)

• El disco parcialmente insertado después de la expulsión
pueden dañarse o caerse.

• Usted podrá expulsar el CD presionando y manteniendo
presionado el botón EJECT/OPEN con el panel frontal abierto,
cuando la carga o expulsión del CD no funcione
correctamente.

Operación del reproductor de CD incorporado

40

Abierto

Presione el botón EJECT/OPEN durante 2 segundos, y podrá
abrir el panel delantero sin expulsar un CD.
En caso de abrir el panel delantero, lo puede cerrar.

ADVERTENCIA:

• No utilice con el panel delantero abierto. Si lo deja abierto, puede
resultar en lesiones en el caso de un accidente.

Búsqueda de pista y avance rápido/retroceso

• Se puede seleccionar entre la búsqueda de pista o el avance
rápido/retroceso presionando el botón 2/3 durante un lapso diferente
de tiempo.

Búsqueda de pista 0,5 segundos o menos

Avance rápido/retroceso Continúe presionando

Ranura de carga de CD

Si inserta un CD, el panel delantero se cierra automáticamente.
El reproductor de CD incorporado reproduce un CD estándar de
12 cm u 8 cm (simple) a la vez. No utilice un adaptador cuando
reproduzca discos de 8 cm.

Nota:

• Si no se puede insertar un disco completamente o la reproducción falla,
asegúrese de que el lado grabado se encuentre hacia abajo. Presione el botón
EJECT/OPEN y verifique el disco para ver si hay daños, antes de
reinsertarlo.

• Si el reproductor de CD incorporado no funciona adecuadamente, aparece
un mensaje de error (tal como “ERROR-14”) en el visualizador. Vea
“Mensajes de error del reproductor de CD incorporado” en la página 79.

• No inserte nada que no sea un CD en la ranura de carga de CD.

41

Operación del reproductor de CD incorporado

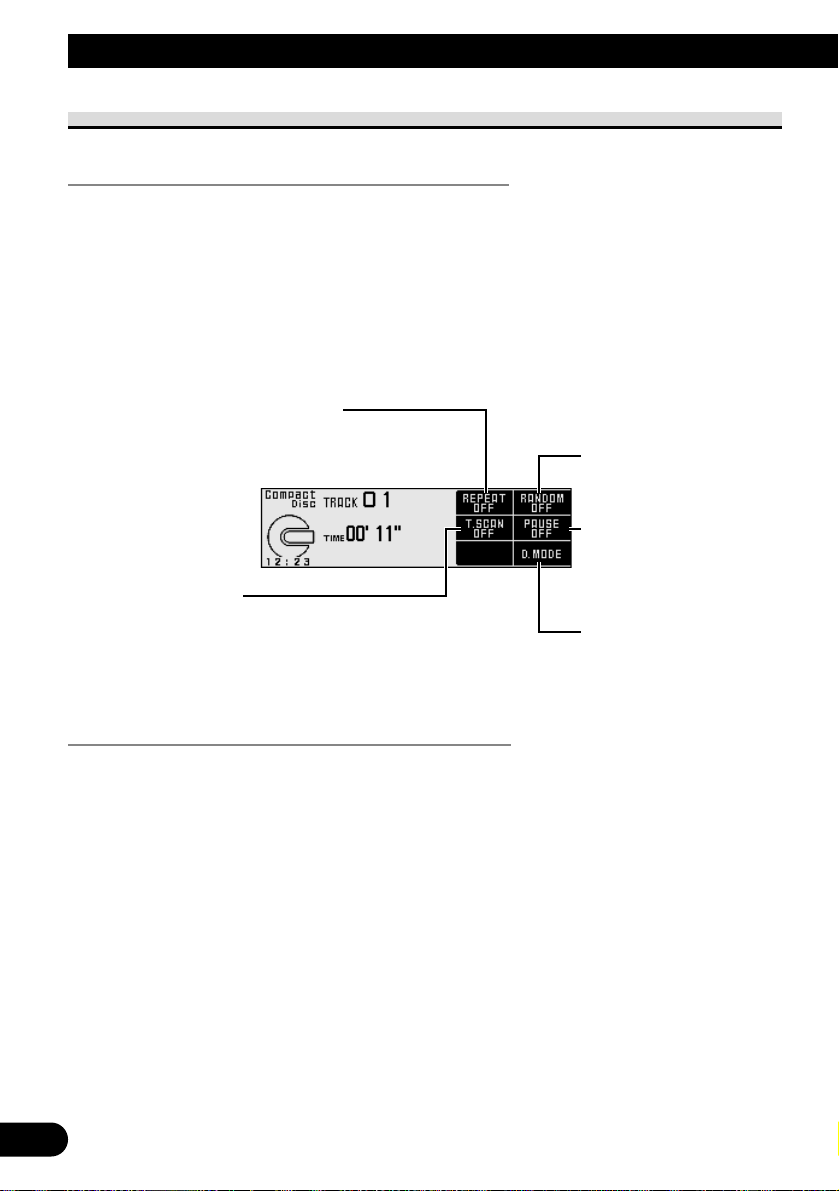

Operación en la pantalla de ajuste de CD incorporado

Acceso a la pantalla de ajuste de CD incorporado

1. Abra la cubierta del control remoto.

Esto cambia a la pantalla de ajuste de CD incorporado.

2. Seleccione la función presionando los botones FUNCTION 1, 2, 3, 4 y 6.

7 Pantalla de ajuste de CD incorporado

Salida de la pantalla de ajuste de CD incorporado

• Para retornar a la pantalla de CD incorporado, cierre la cubierta del control
remoto.

Reproducción aleatoria
(Vea la página 42.)

Pausa
(Vea la página 43.)

Modo de visualización
(Vea la página 44.)

Reproducción con repetición
(Vea la página 42.)

Reproducción con
exploración
(Vea la página 43.)

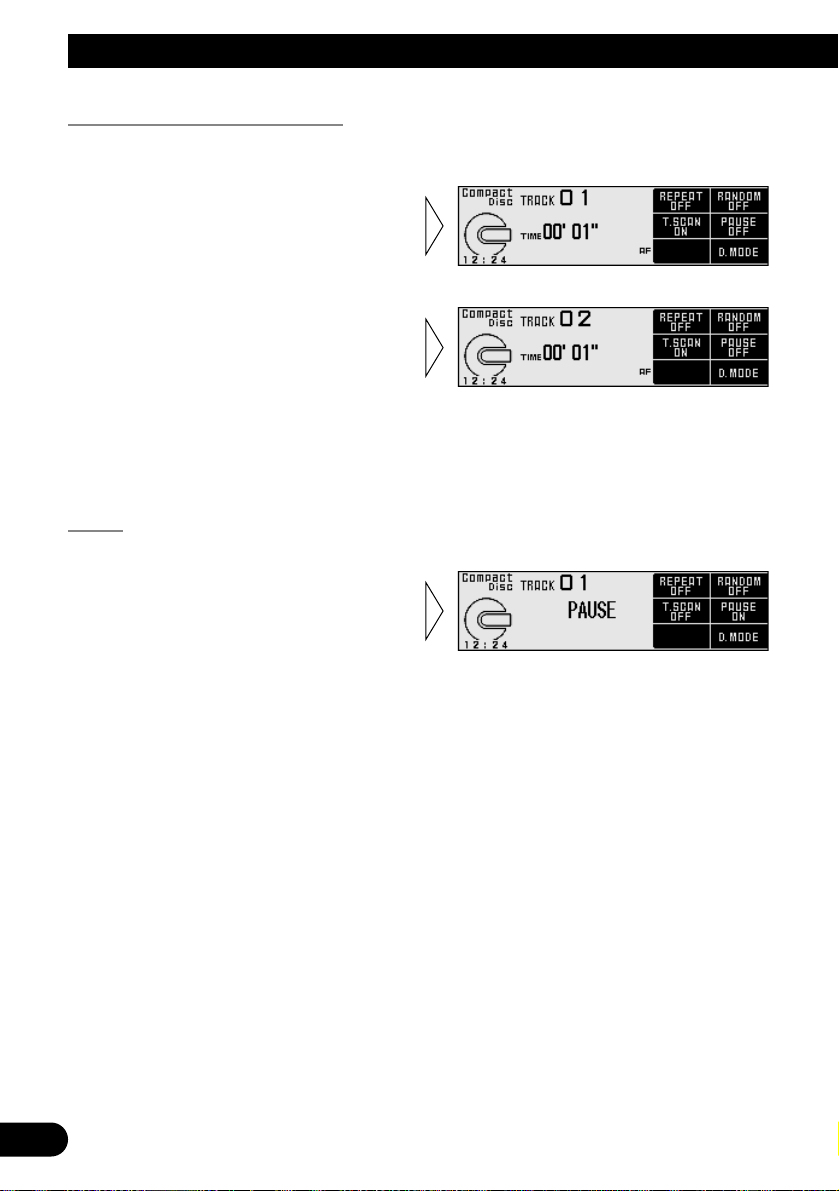

Operación de cada función

Reproducción con repetición

La reproducción con repetición reproduce la misma pista repetidamente.

Nota:

• Si se realiza la búsqueda de pista o avance rápido/retroceso, la reproducción con repetición se
cancela automáticamente.

Reproducción aleatoria

La reproducción aleatoria reproduce las pistas de un CD en un orden aleatorio para más
variedad.

• Presione el botón FUNCTION 2
en la pantalla de ajuste de CD
incorporado, para
activar/desactivar la
reproducción aleatoria.

• Presione el botón FUNCTION 1
en la pantalla de ajuste de CD
incorporado, para activar
/desactivar la reproducción con
repetición.

42

Operación del reproductor de CD incorporado

43

Operación del reproductor de CD incorporado

Reproducción con exploración

La reproducción con exploración reproduce en sucesión los primeros 10 segundos más o
menos de cada pista de un CD.

Nota:

• La reproducción con exploración se cancela automáticamente después que todas las pistas en un
disco han sido exploradas.

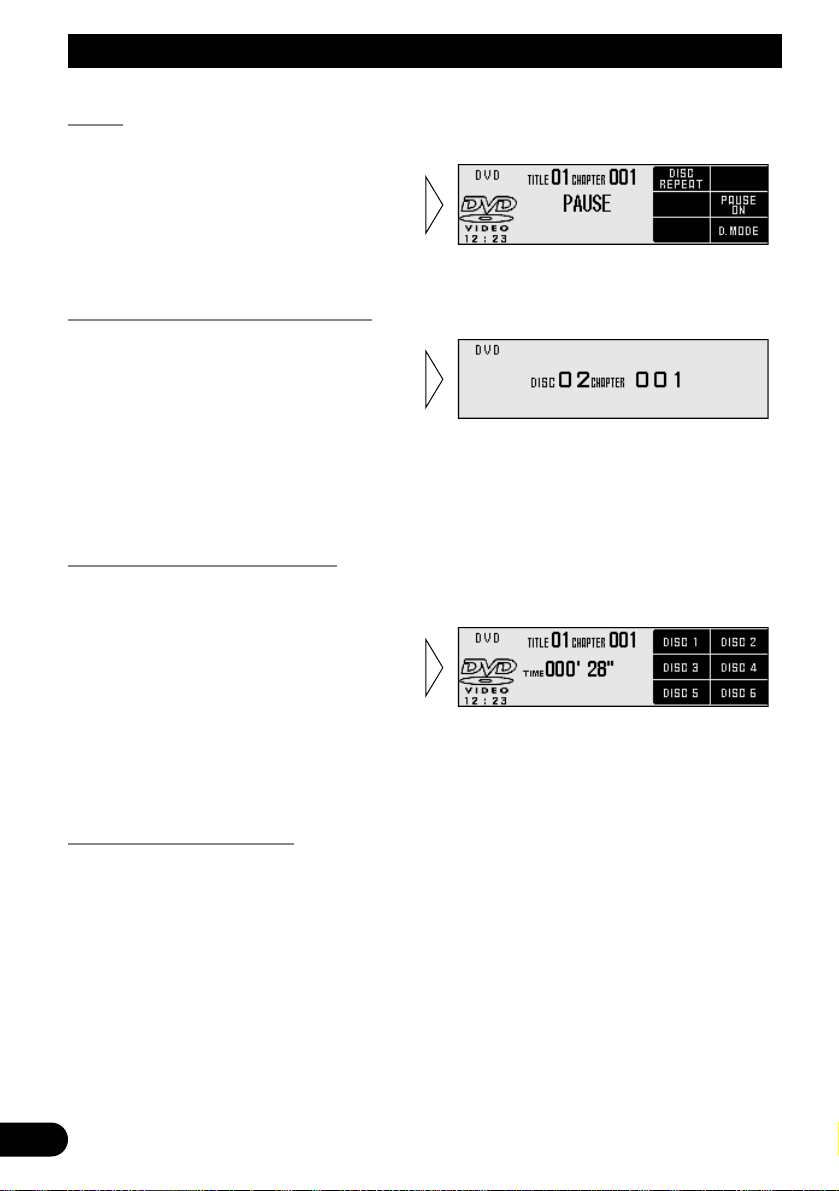

Pausa

Pausa permite detener temporalmente la reproducción de la pista actual.

• Presione el botón FUNCTION 4
en la pantalla de ajuste de CD
incorporado, para
activar/desactivar la pausa.

2. Cuando encuentra la pista
deseada, cancele la reproducción
con exploración usando el botón
FUNCTION 3.

1. Presione el botón FUNCTION 3
en la pantalla de ajuste de CD
incorporado, para activar la
reproducción con exploración.

Operación del reproductor de CD incorporado

44

Cambio del modo de visualización

Ingreso de título de disco

Se puede ingresar hasta 48 títulos de disco para discos en el reproductor de CD
incorporado. (Vea “Ingreso de título de disco” en la página 50 bajo la sección “Operación
del reproductor Multi-CD”.)

Nota:

• Después que títulos para 48 discos han sido ingresados, los datos para un disco nuevo sobreponen
los datos más antiguos.

• Si conecta el reproductor Multi-CD, puede ingresar los títulos de los discos hasta para 100 discos.

• Cuando se reproduce un disco CD TEXT en este producto, no puede cambiar a este modo.

• Presione el botón FUNCTION 6
en la pantalla de ajuste de CD
incorporado, para cambiar el
modo de visualización en el
orden siguiente:

Visualización normal
+= Visualización simple

45

Operación del reproductor Multi-CD

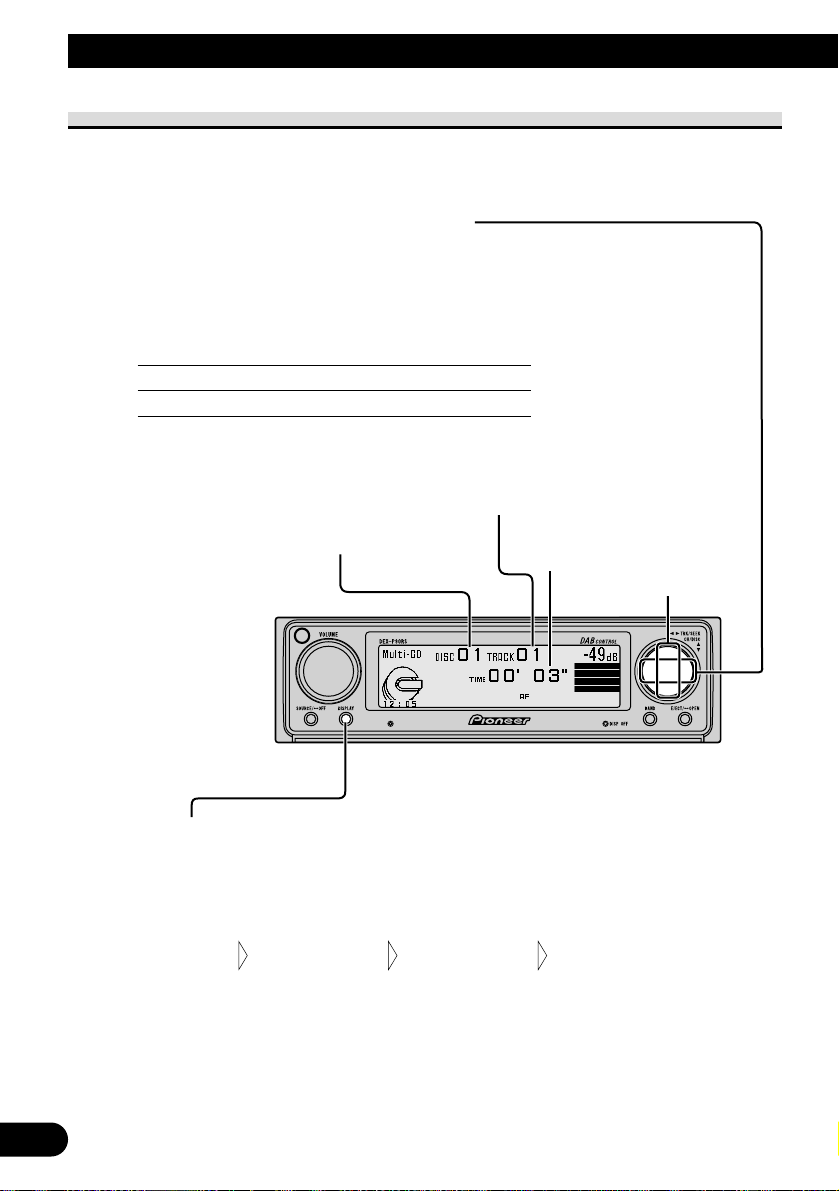

Operación básica del reproductor de Multi-CD

Este producto puede controlar un reproductor de Multi-CD (en venta por separado).

Cambio de visualización (Al reproducir un disco CD TEXT en un reproductor de
Multi-CD compatible con CD TEXT)

Cada vez que se presiona el botón DISPLAY, la visualización cambia en el siguiente
orden:

Con un texto de más de 20 letras, puede desplazar para ver el resto del texto presion­ando el botón DISPLAY durante 2 segundos.

Nota:

• Un disco CD TEXT es un CD que presenta información de texto tal como un título de disco,
nombre de artista y título de la pista.

• Si cierta información no es grabada en un disco CD TEXT, se visualiza “No ~”
(por ejemplo: “No Title”).

Tiempo de

reproducción

Artista de la pista

Tiempo de

reproducción

Título de la pista

Tiempo de

reproducción

Artista del disco

Tiempo de

reproducción

Título de disco

Indicador de tiempo
de reproducción

Búsqueda de disco

Indicador de número de disco

Indicador de número de pista

Búsqueda de pista y avance rápido/retroceso

• Se puede seleccionar entre la búsqueda de
pista o el avance rápido/retroceso
presionando el botón 2/3 durante un lapso
diferente de tiempo.

Búsqueda de pista 0,5 segundos o menos

Avance rápido/retroceso Continúe presionando

Operación del reproductor Multi-CD

46

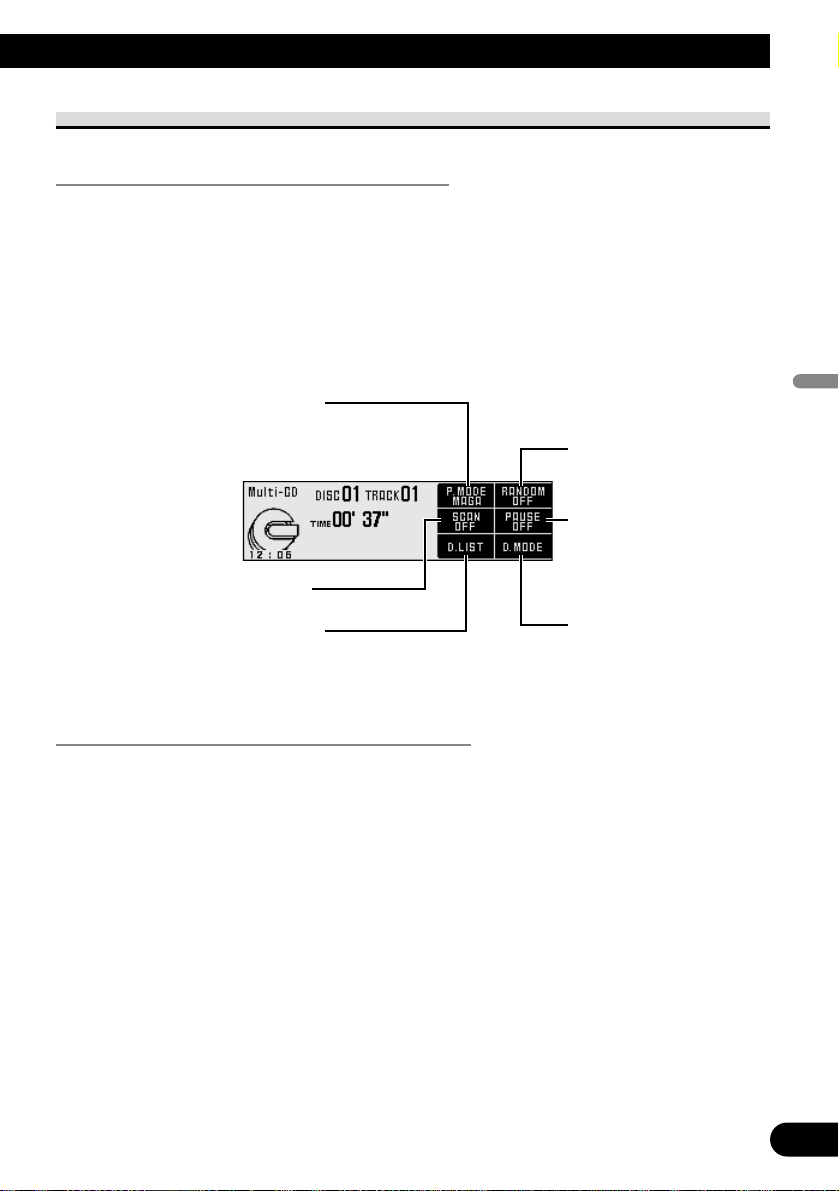

Operación en la pantalla de ajuste de Multi-CD

Acceso de la pantalla de ajuste de Multi-CD

1. Abra la cubierta del control remoto.

Esto cambia a la pantalla de ajuste de Multi-CD.

2. Seleccione la función presionando los botones FUNCTION 1–6.

7 Pantalla de ajuste de Multi-CD

Salida desde la pantalla de ajuste de Multi-CD

• Para retornar a la pantalla de Multi-CD, cierre la cubierta del control remo­to.

Reproducción aleatoria
(Vea la página 48.)

Pausa
(Vea la página 49.)

Modo de visualización
(Vea la página 49.)

Reproducción con repetición
(Vea la página 47.)

Lista de discos
(Vea la página 52.)

Reproducción con exploración
(Vea la página 48.)

47

Operación del reproductor Multi-CD

Operación de cada función

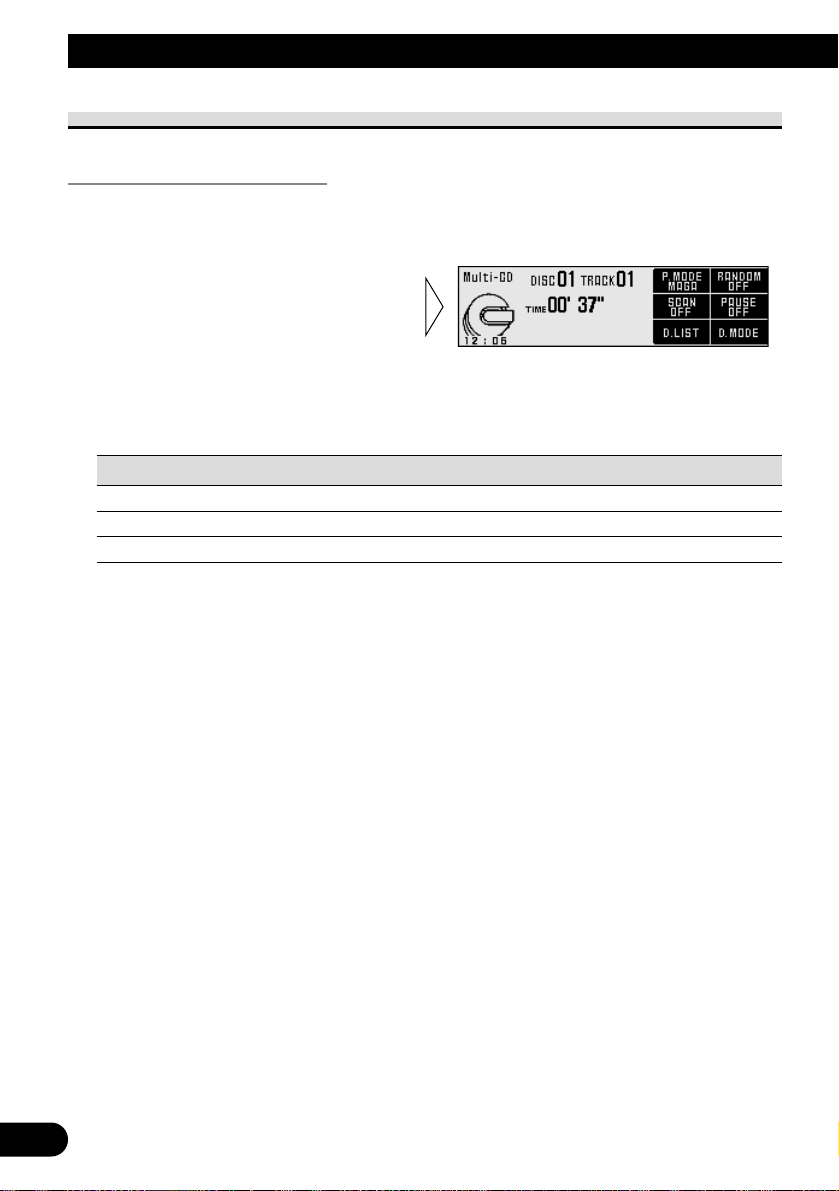

Reproducción con repetición

Existen tres gamas de reproducción con repetición: Repetición de una pista, repetición de
disco y repetición de reproductor de Multi-CD. La gama de reproducción con repetición es
la repetición de reproductor de Multi-CD.

MAGA = REPEAT = D.REPEAT

7 Modo de reproducción

Visualización Gama de reproducción

MAGA Repetición de reproductor de Multi-CD

REPEAT Repetición de una pista

D.REPEAT Repetición de disco

Nota:

• Si selecciona otros discos durante la reproducción con repetición, el modo de reproducción con
repetición cambia para repetición de reproductor Multi-CD.

• Se lleva a cabo la búsqueda de pista o avance rápido/retroceso durante la repetición de una pista, el
modo de reproducción con repetición cambia a repetición de disco.

• Presione el botón FUNCTION 1
en la pantalla de ajuste de Multi­CD, para cambiar la gama de
reproducción con repetición de
la manera siguiente:

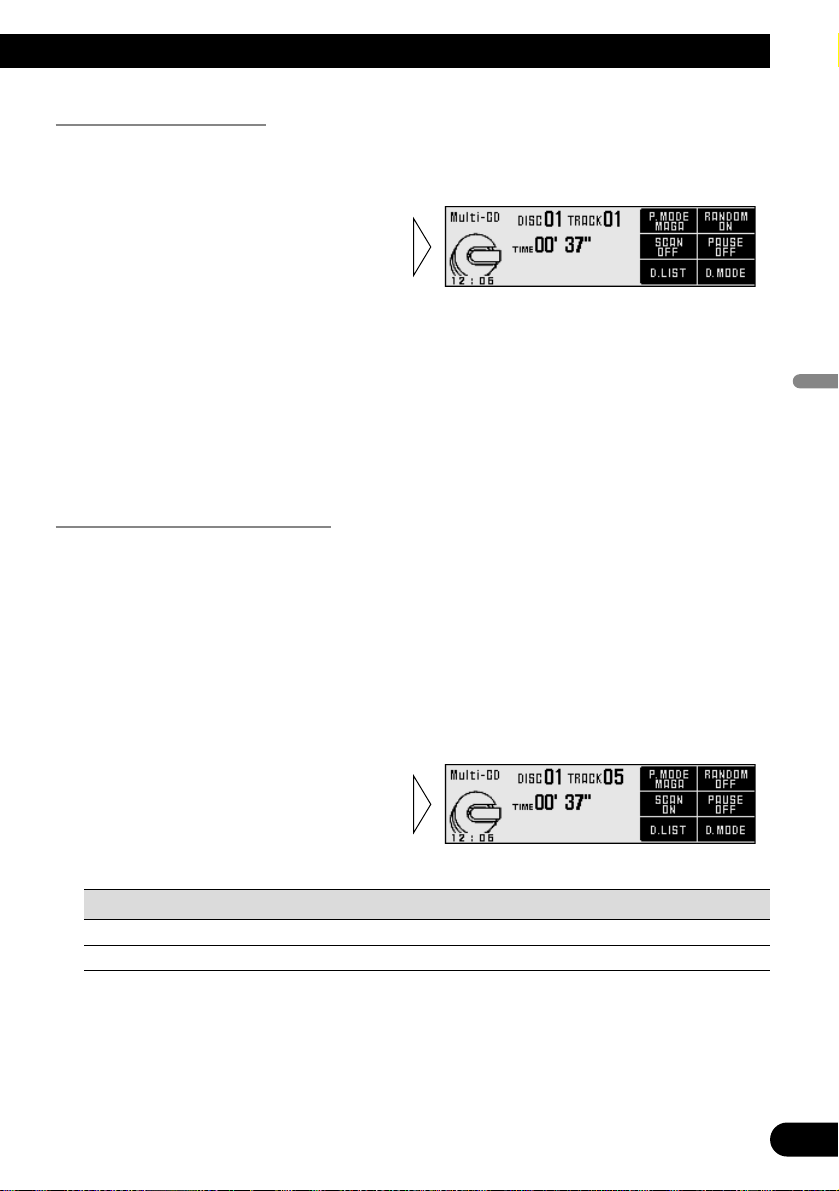

Reproducción aleatoria

Las pistas se reproducen aleatoriamente dentro de la gama de reproducción con repetición
seleccionado de acuerdo a la explicación en “Reproducción con repetición” en la
página 47.

Nota:

• La repetición de una pista cambia a la repetición de disco cuando activa la reproducción aleatoria.

Reproducción con exploración

En la repetición de disco, se explora el comienzo de cada pista en un disco seleccionado
durante aproximadamente 10 segundos. En la repetición de reproductor de Multi-CD, se
explora el comienzo de la primera pista de cada disco durante aproximadamente 10
segundos.

Visualización Gama de reproducción

T. Scan Repetición de disco

D. Scan Repetición de reproductor de Multi-CD

Nota:

• La reproducción con exploración se cancela automáticamente después que todas las pistas o discos

han sido explorados.

• La repetición de una pista cambia a la repetición de disco cuando activa la reproducción con

exploración.

2. Cuando encuentra la pista (o
disco) deseada, cancele la
reproducción con exploración
usando el botón FUNCTION 3.

1. Presione el botón FUNCTION 3 en la pantalla de ajuste de Multi-CD, para
activar la reproducción con exploración.

Después de seleccionar la gama de reproducción con repetición deseado desde los referidos
en “Reproducción con repetición” en la página 47, active la reproducción con exploración
de reproductor de Multi-CD.

• Presione el botón FUNCTION 2
en la pantalla de ajuste de Multi­CD, para activar/desactivar la
reproducción aleatoria.

Después de seleccionar la gama de
reproducción con repetición deseado
desde los referidos en “Reproducción con
repetición” en la página 47, active la
reproducción aleatoria de reproductor de
Multi-CD.

48

Operación del reproductor Multi-CD

49

Operación del reproductor Multi-CD

Pausa

Pausa permite detener temporalmente la reproducción de la pista actual.

Cambio del modo de visualización

Búsqueda de número de disco

Puede seleccionar los discos directamente con los botones FUNCTION 1–6. Solo presione
el número correspondiente al disco que desea escuchar.

• Cuando se conecta el reproductor Multi-CD de 12 discos, y desea seleccionar
los discos 7 al 12, presione de nuevo el botón SHIFT en la pantalla de
búsqueda de número de disco.

2. Seleccione el disco seleccionado con los botones FUNCTION 1–6.

1. Presione el botón SHIFT en la
pantalla de ajuste de Multi-CD.

Esto cambia a la pantalla de búsqueda
de número y permite la selección de
disco.

• Presione el botón FUNCTION 6
en la pantalla de ajuste de Multi­CD, para cambiar el modo de
visualización en el orden
siguiente:

Visualización normal
+= Visualización simple

• Presione el botón FUNCTION 4
en la pantalla de ajuste de Multi­CD, para activar/desactivar la
pausa.

Título de disco

Ingreso de título de disco

Esta función le permite ingresar hasta un máximo de 100 títulos de disco compuestos de
hasta 20 letras. Además, esta función le permite fácilmente buscar y seleccionar un disco
deseado para reproducción.

Nota:

• Puede ingresar títulos de hasta con 10 letras de longitud dependiendo en el reproductor Multi-CD

combinado.

Nota:

• Si presiona el botón SHIFT durante dos segundos en la pantalla de búsqueda de número de disco o

pantalla de lista de título de disco, esto cambia a la pantalla de ingreso de título de disco.

• Cuando se reproduce un disco CD TEXT en un reproductor Multi-CD compatible con CD TEXT,

no puede cambiar a este modo.

• Un disco CD TEXT es un CD que presenta información de texto tal como un título de disco, nombre

de artista y título de la pista.

Nota:

• Se puede seleccionar el ingreso al modo de números y símbolos presionando el botón FUNCTION 2.

Continúa en la siguiente hoja.

5. Mueva la caja izquierda y derecha
con los botones 2/3.

4. Seleccione las letras, números y
símbolos con los botones 5/∞.

Para insertar un espacio, omita el
recuadro con el botón 3.

3. Cambie el tipo de carácter deseado
con el botón FUNCTION 1.

Cada presión del botón FUNCTION 1
cambia el tipo de caracteres en el
siguiente orden:
Alfabeto en caja alta (Capital Letter),
números y símbolos = Alfabeto en caja
baja (Small Letter) = Letras europeas
(European Character), tales como aquel­las con acentos (por ejemplo, á, à, ä, ç)

2. Presione el botón SHIFT durante
dos segundos en la pantalla de
ajuste de Multi-CD.

Esto cambia a la pantalla de ingreso de
título de disco.

1. Reproduzca el disco al cual desea ingresar un título.

50

Operación del reproductor Multi-CD

51

Operación del reproductor Multi-CD

Nota:

• Los títulos permanecen en la memoria, aún después que se saque el disco del cargador de CD, y se
llaman cuando se inserta el disco nuevamente.

• Después que títulos para 100 discos han sido ingresados, los datos para un disco nuevo sobreponen
los datos más antiguos.

• Para retornar a la pantalla de ajuste de Multi-CD, presione el botón
FUNCTION 6.

6. Cuando haya completado el
ingreso del título, memorice
presionando el botón
FUNCTION 5.

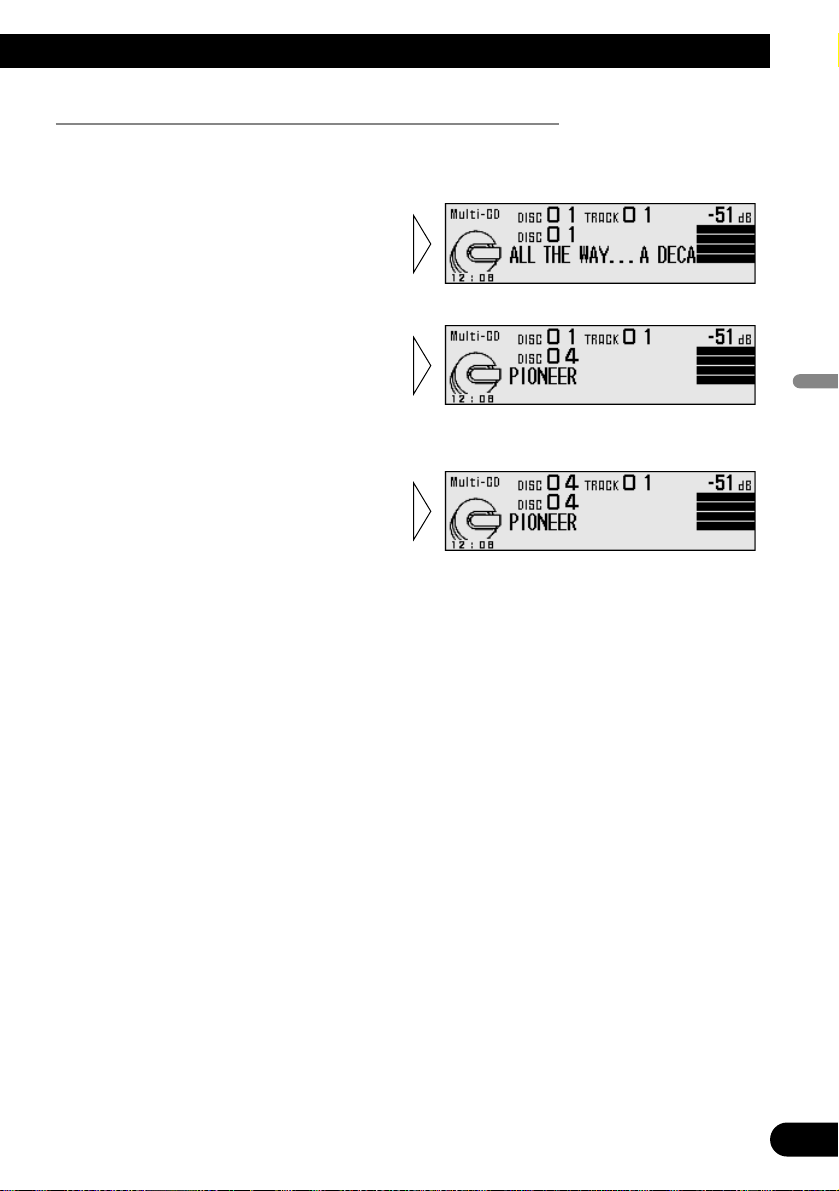

Selección de discos mediante la lista de títulos de disco

Para reproducir un disco para el cual ha ingresado el título en un reproductor Multi-CD y
un disco CD TEXT en un reproductor Multi-CD compatible con CD TEXT, sigas los
procedimientos siguientes.

• Para retornar a la pantalla de ajuste de Multi-CD, presione el botón
RETURN.

3. Reproduzca el disco seleccionado
con el botón 5.

2. Seleccione el título del disco
deseado con los botones 2/3.

Cuando no se ajusta ningún disco en el
cartucho (bandeja de disco), el número
de disco se omite automáticamente.

1. Presione el botón FUNCTION 5
en la pantalla de ajuste de Multi­CD, para cambiar la pantalla de
lista de título de disco.

52

Operación del reproductor Multi-CD

53

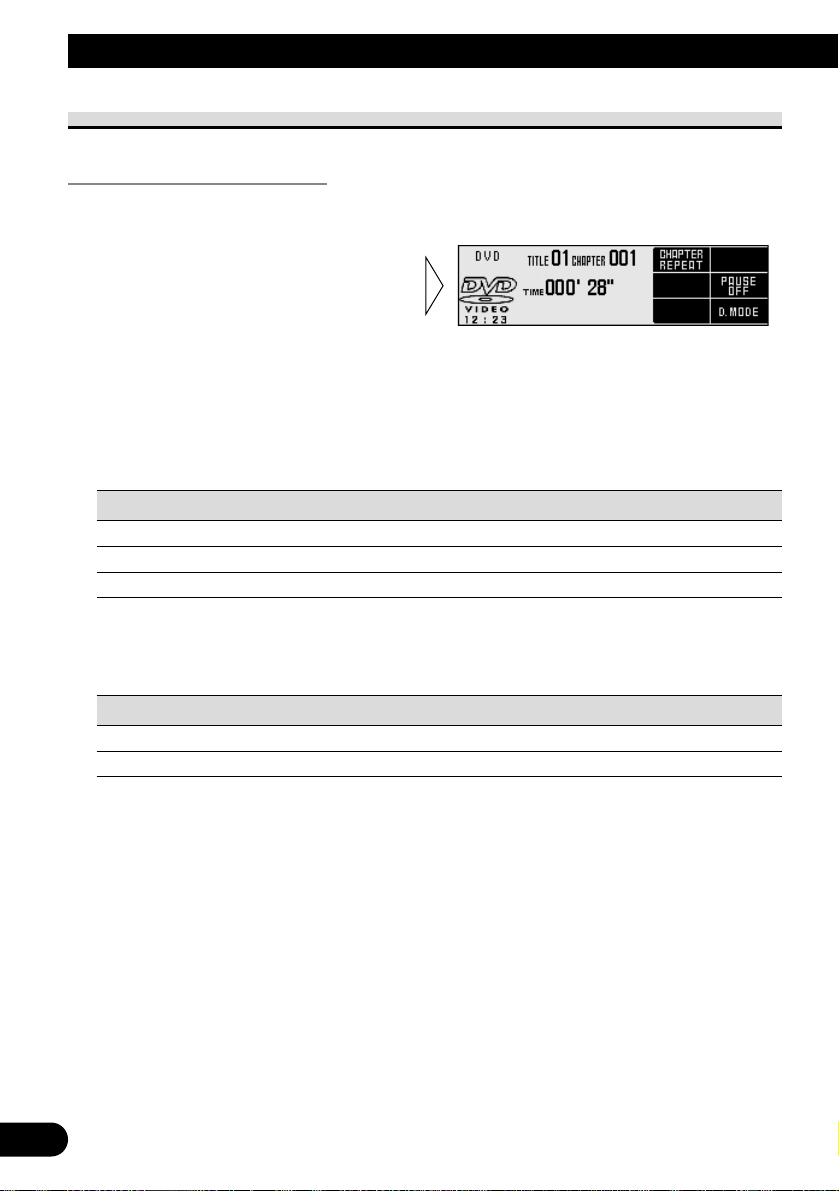

Operación del reproductor de DVD

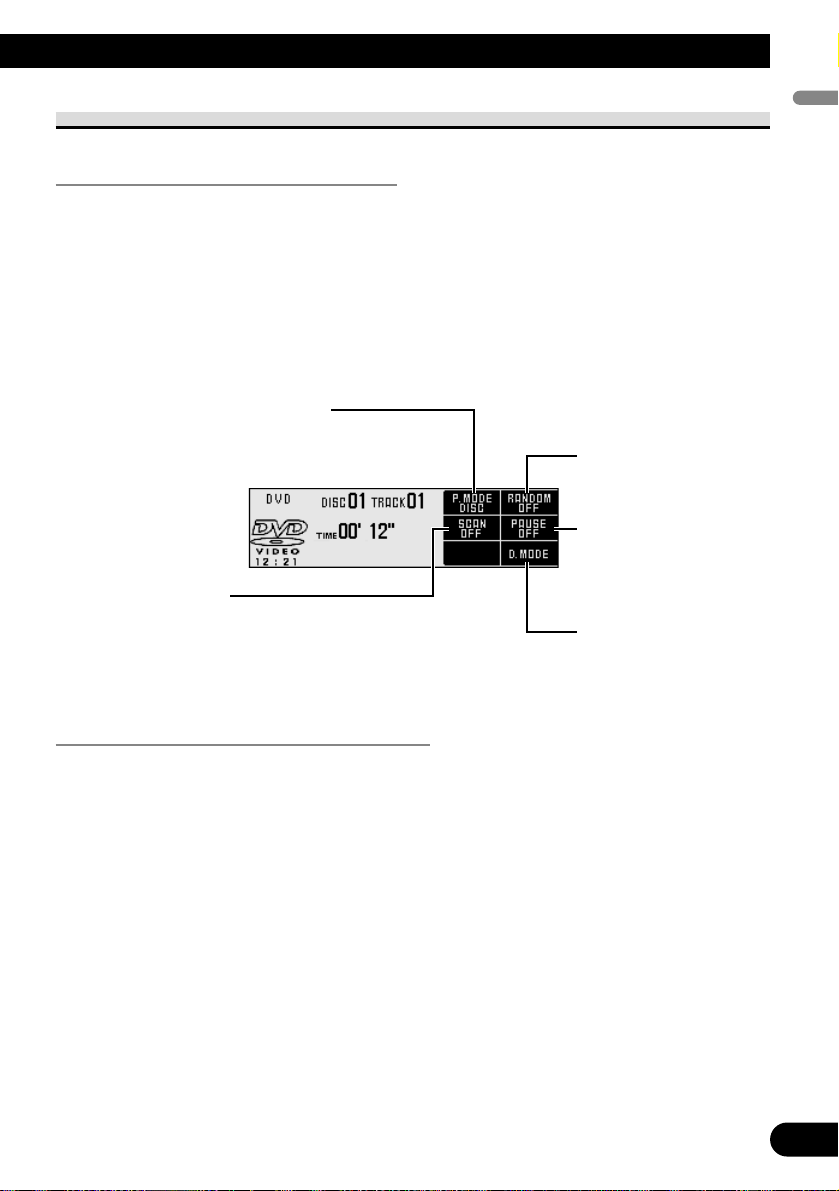

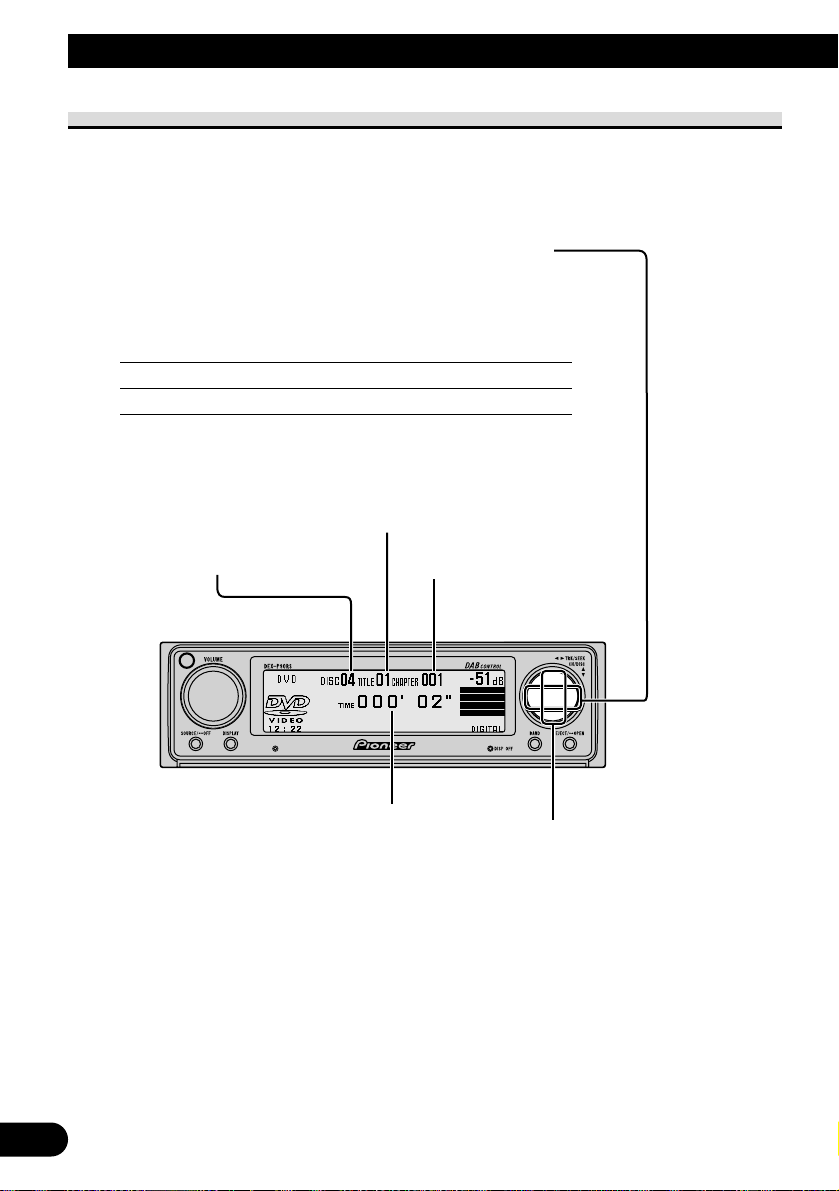

Operación básica del reproductor de DVD

Este producto puede controlar un reproductor DVD (vendido separadamente).

Indicador de capítulo

Indicador de título

Indicador de tiempo
de reproducción

Búsqueda de disco

Indicador de número de disco

Búsqueda de capítulo (pista) y avance rápido/retroceso

• Puede seleccionar entre búsqueda de capítulo
(pista) o avance rápido/retroceso, presionando el
botón 2/3 durante un lapso diferente de tiempo.

Búsqueda de capítulo (pista) 0,5 segundos o menos

Avance rápido/retroceso Continúe presionando

Nota:

• Cuando se conecta este producto a un reproductor de DVD a través de un cable óptico, se visualiza
“DIGITAL” en la pantalla.

Operación en la pantalla de ajuste de DVD

Acceso a la pantalla de ajuste de DVD

1. Abra la cubierta del control remoto.

Esto cambia a la pantalla de ajuste de DVD.

2. Seleccione la función presionando los botones FUNCTION 1, 2, 3, 4 y 6.

7 Pantalla de ajuste de DVD

Salida desde la pantalla de ajuste de DVD

• Para retornar a la pantalla de DVD, cierre la cubierta del control remoto.

54

Operación del reproductor de DVD

Reproducción aleatoria
(Vea la página 56.)

Pausa
(Vea la página 57.)

Modo de visualización
(Vea la página 57.)

Reproducción con repetición
(Vea la página 55.)

Reproducción con
exploración
(Vea la página 56.)

55

Operación del reproductor de DVD

Operación de cada función

Reproducción con repetición

Puede seleccionar la gama de reproducción del modo de repetición desde el capítulo
(pista), título o disco que se está reproduciendo actualmente.

Cuando el reproductor está reproduciendo un DVD : DISC = CHAPTER = TITLE
Cuando el reproductor está reproduciendo un CD : DISC = REPEAT

7 DVD

Visualización Gama de reproducción

DISC Repetición de disco

CHAPTER Repetición de capítulo

TITLE Repetición de título

7 Video-CD y CD

Visualización Gama de reproducción

DISC Repetición de disco

REPEAT Repetición de pista

Nota:

• Si selecciona otros discos durante la reproducción con repetición, la gama de reproducción con
repetición cambia a repetición de disco.

• Si realiza una búsqueda de capítulo (pista) o avance rápido/retroceso durante la repetición de título
o repetición de capítulo, la gama de reproducción con repetición cambia a repetición de disco.

• Presione el botón FUNCTION 1
en la pantalla de ajuste de DVD,
para cambiar la gama de
reproducción con repetición de la
manera siguiente:

Reproducción aleatoria

Operable solamente cuando el reproductor de DVD está reproduciendo CD.

La reproducción aleatoria reproduce las pistas en un CD en un orden aleatorio para propor­cionar variedad.

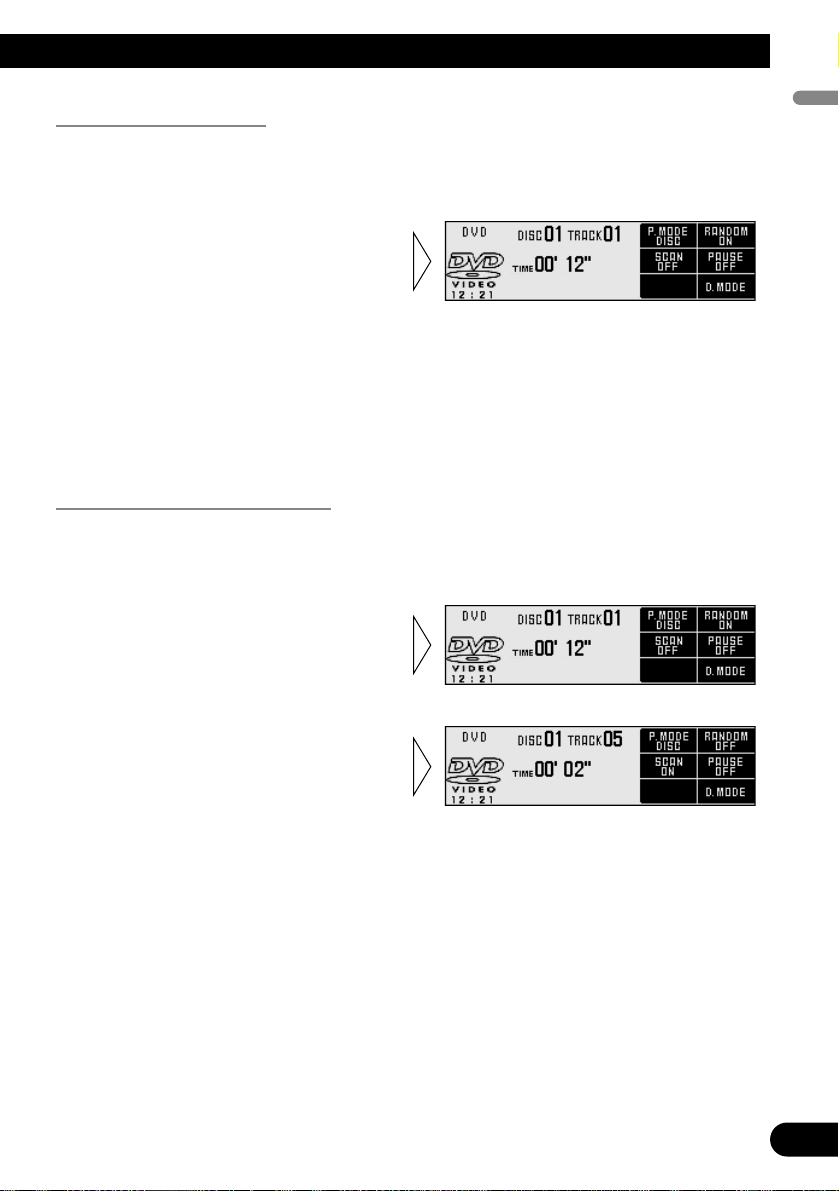

Reproducción con exploración

Operable solamente cuando el reproductor de DVD está reproduciendo CD.

La reproducción con exploración reproduce en sucesión los primeros 10 segundos más o
menos de cada pista de un CD.

Nota:

• La reproducción con exploración se cancela automáticamente después que todas las pistas en un
disco han sido exploradas.

2. Cuando encuentra la pista
deseada, cancele la reproducción
con exploración con el botón
FUNCTION 3.

1. Presione el botón FUNCTION 3
en la pantalla de ajuste de DVD,
para activar la reproducción con
exploración.

• Presione el botón FUNCTION 2
en la pantalla de ajuste de DVD,
para activar/desactivar la repro­ducción aleatoria.

Después de seleccionar la gama de
reproducción con repetición deseado desde
los referidos en “Reproducción con
repetición” en la página 55, active la
reproducción aleatoria de reproductor de
DVD.

56

Operación del reproductor de DVD

57

Operación del reproductor de DVD

Pausa

Pausa permite detener temporalmente la reproducción de la pista actual.

Cambio del modo de visualización

Búsqueda de número de disco

Puede seleccionar discos directamente con los botones FUNCTION 1–6. Solamente
presione el número correspondiente al disco que desea escuchar.

Ingreso de título de disco

Se puede ingresar hasta 100 títulos de disco para CDs en el reproductor de DVD.
(Vea “Ingreso de título de disco” en la página 50 bajo la sección “Operación del
reproductor Multi-CD”.)

Nota:

• Después que títulos para 100 discos han sido ingresados, los datos para un disco nuevo sobreponen
los datos más antiguos.

• Esta función le permite ingresar títulos compuestos de hasta 10 letras.

2. Seleccione el disco deseado con los botones FUNCTION 1–6.

1. Presione el botón SHIFT en la
pantalla de ajuste de DVD.

Esto cambia a la pantalla de búsqueda
de número de disco y permite la selec­ción del disco.

• Presione el botón FUNCTION 6
en la pantalla de ajuste de DVD,
para cambiar el modo de
visualización en el orden
siguiente:

Visualización normal
+= Visualización simple

• Presione el botón FUNCTION 4
en la pantalla de ajuste de DVD,
para activar/desactivar la pausa.

Operación del reproductor de DVD/Operación del sintonizador DAB

Operación del sintonizador DAB

58

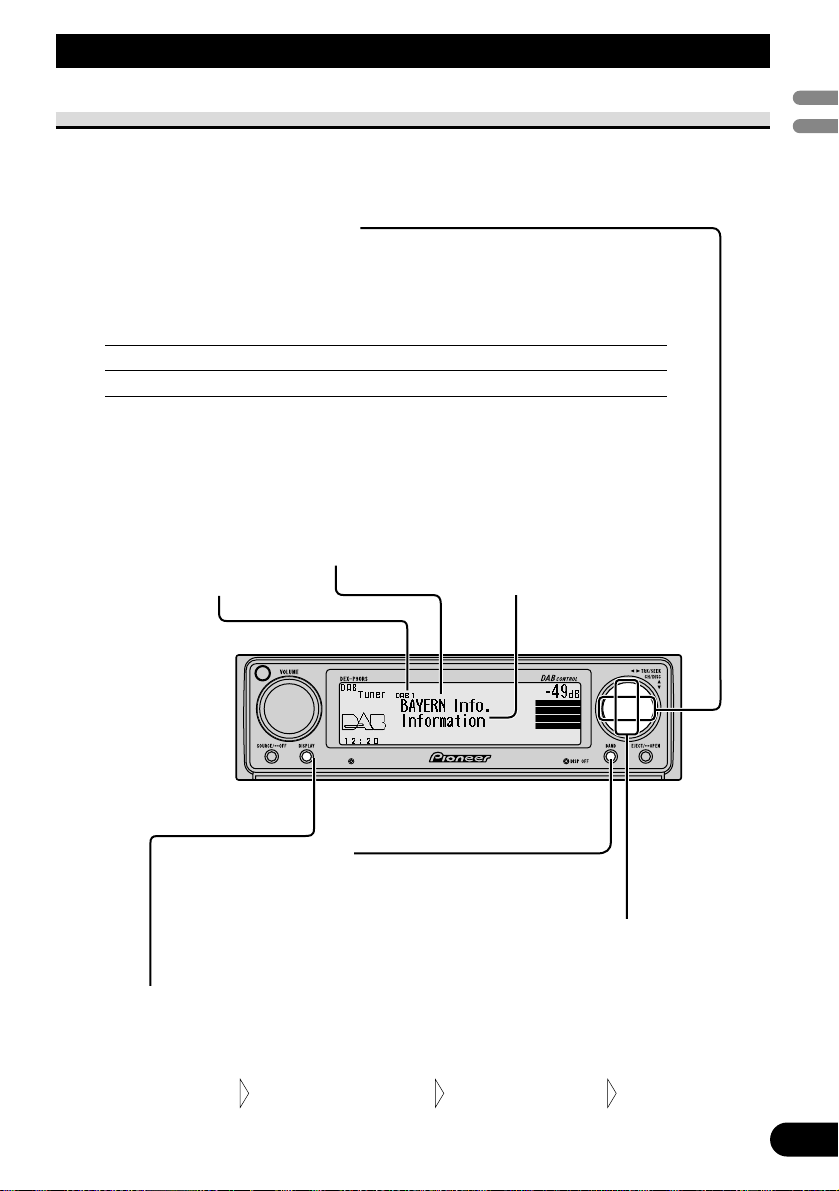

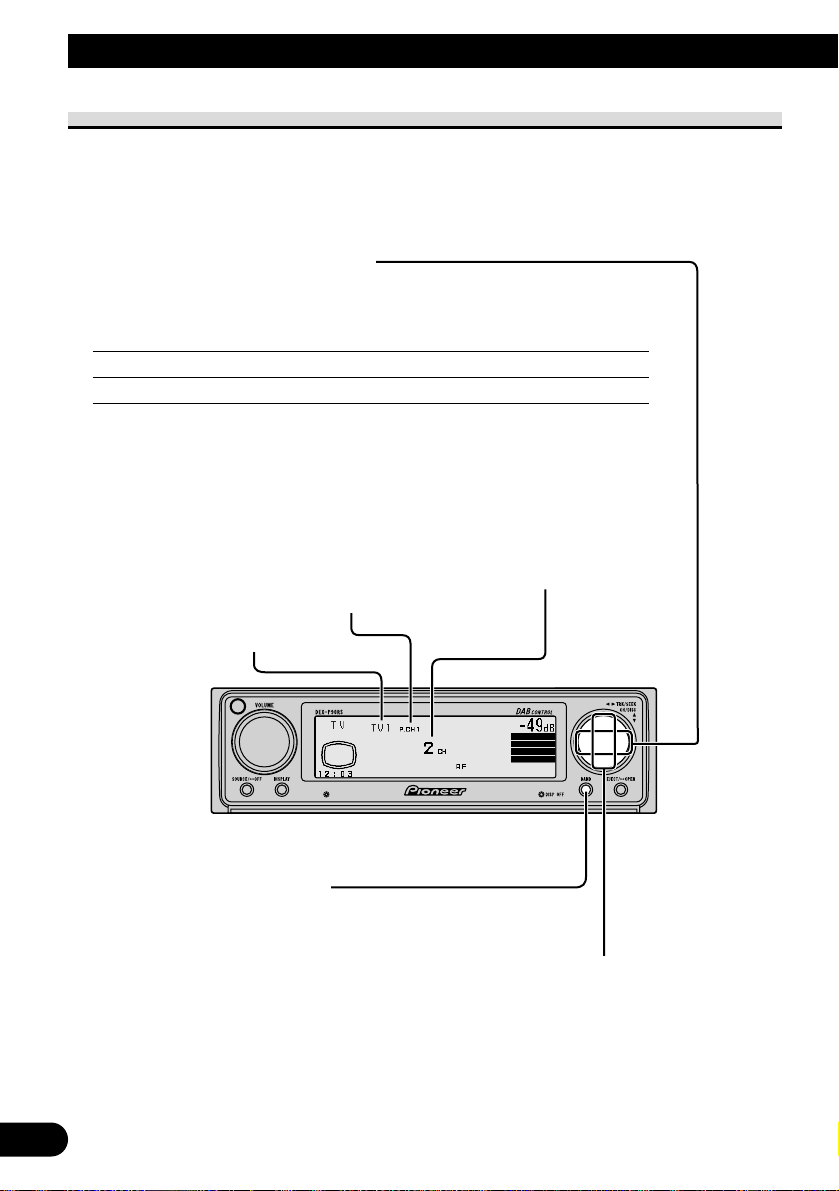

Operación básica de sintonizador DAB

Este producto puede controlar un sintonizador DAB (vendida separadamente).

Banda

DAB1 = DAB2 = DAB3

Selección de conjunto o servicio

Cuando primero cambia a DAB, se realiza la búsqueda automática para
encontrar un conjunto DAB. (La búsqueda automática también se lleva a
cabo de la misma manera cada vez que cambia las bandas.)
Una vez que se reciba el conjunto, la búsqueda automática se termina.

Seleccione un servicio deseado 0,5 segundos o menos

Sintonice a una frecuencia alta o baja (conjunto) 0,5 segundos o más*

* Al presionar el mismo botón, la búsqueda se detiene y la unidad cambia al modo

de espera para recepción de la frecuencia de conjunto.

Cambio de visualización

Cada vez que se presiona el botón DISPLAY, la visualización cambia en el siguiente
orden:

Etiqueta dinámicaEtiqueta de servicio

Etiqueta de conjunto

Etiqueta de servicio

Etiqueta de componente

de servicio

Etiqueta de servicio

Etiqueta PTY

Sintonización de emisoras preajustadas

Puede llamar los servicios memorizados mediante
los botones 5/∞.

Indicador de banda

Etiqueta PTY

Etiqueta de servicio

Operación en la pantalla de ajuste del sintonizador DAB

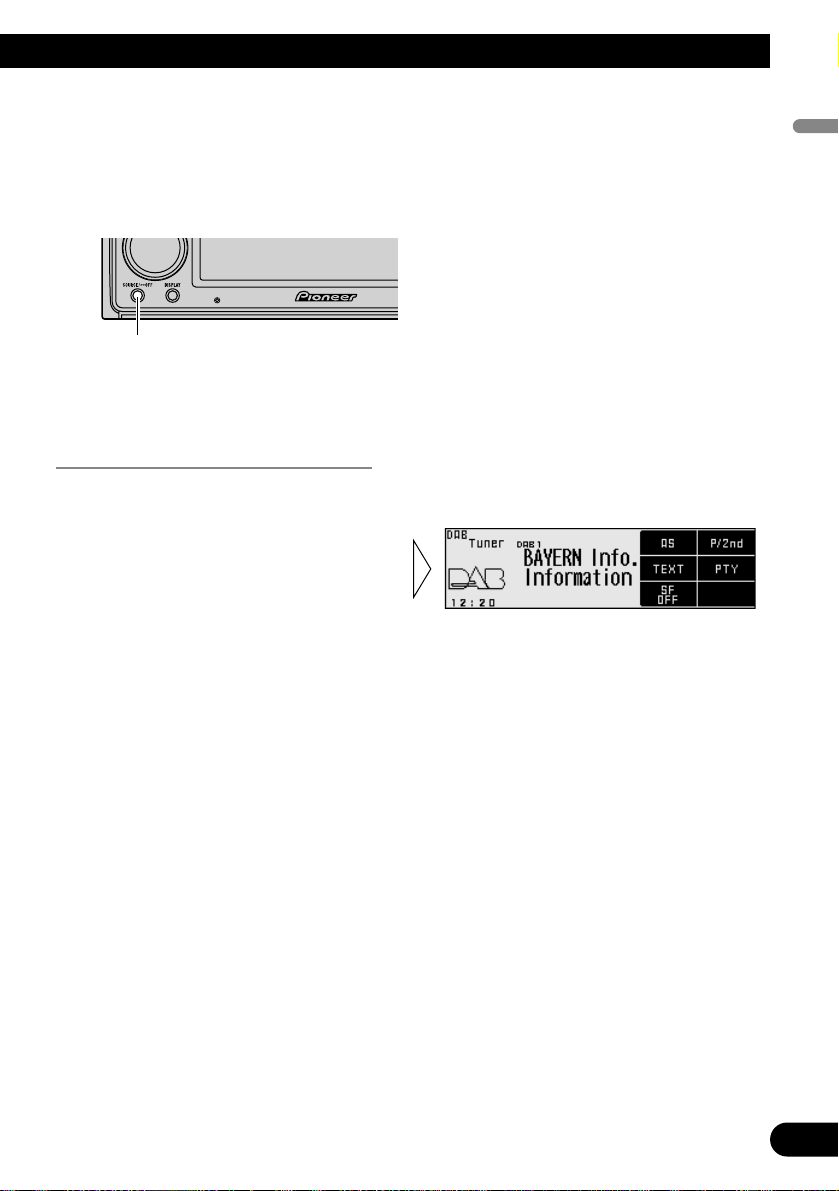

Acceso a la pantalla de ajuste del sintonizador DAB

1. Abra la cubierta del control remoto.

Esto cambia a la pantalla de ajuste del sintonizador DAB.

2. Seleccione la función presionando los botones FUNCTION 1–5.

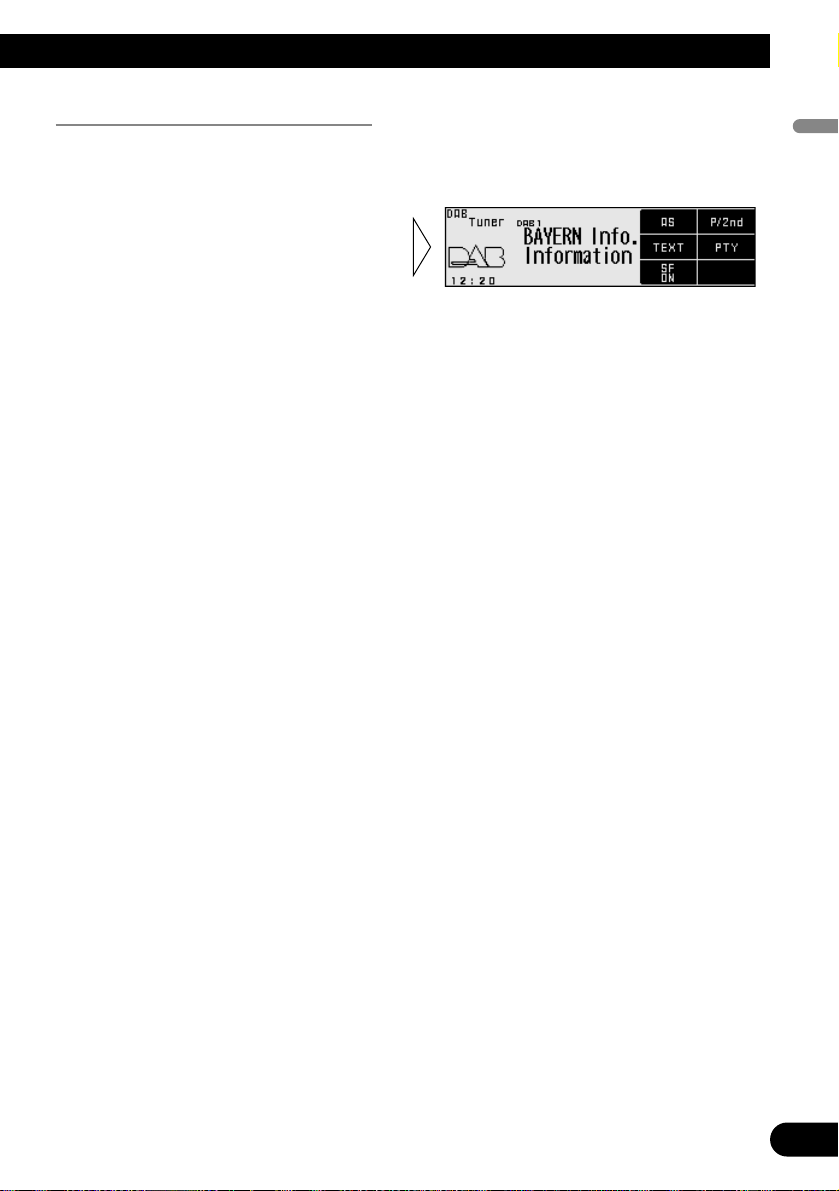

7 Pantalla de ajuste del sintonizador DAB

Nota:

• Ao conectar el GEX-P900DAB (II) a este producto, las funciones operables son diferentes. Para los
detalles, refiérase al manual de instrucciones del GEX-P900DAB (II).

Salida desde la pantalla de ajuste del sintonizador DAB

• Para retornar a la pantalla del sintonizador DAB, cierre la cubierta del con­trol remoto.

59

Operación del sintonizador DAB

Seguimiento de servicio
(Vea la página 68.)

Soporte de anuncio
(Vea la página 61.)

Etiqueta dinámica
(Vea la página 65.)

PTY disponible
(Vea la página 67.)

Componente de servicio
(Vea la página 64.)

Operación del sintonizador DAB

60

Operación de cada función

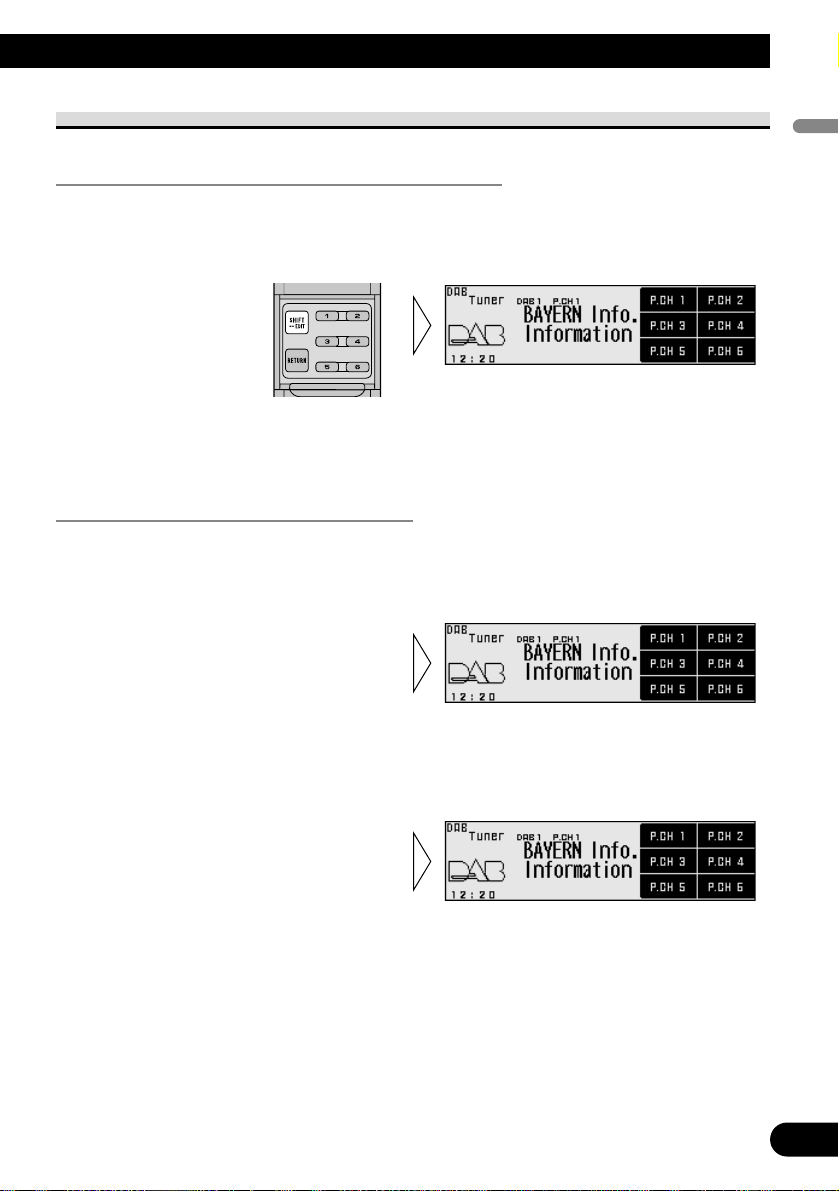

Cambio a la pantalla de sintonización preajustada

• Presione el botón SHIFT en la pantalla de ajuste del sintonizador DAB.

Esto visualiza la pantalla de sintonización preajustada y permite el preajuste de las
emisoras.

• Para retornar a la pantalla de ajuste del sintonizador DAB, presione de
nuevo el botón SHIFT.

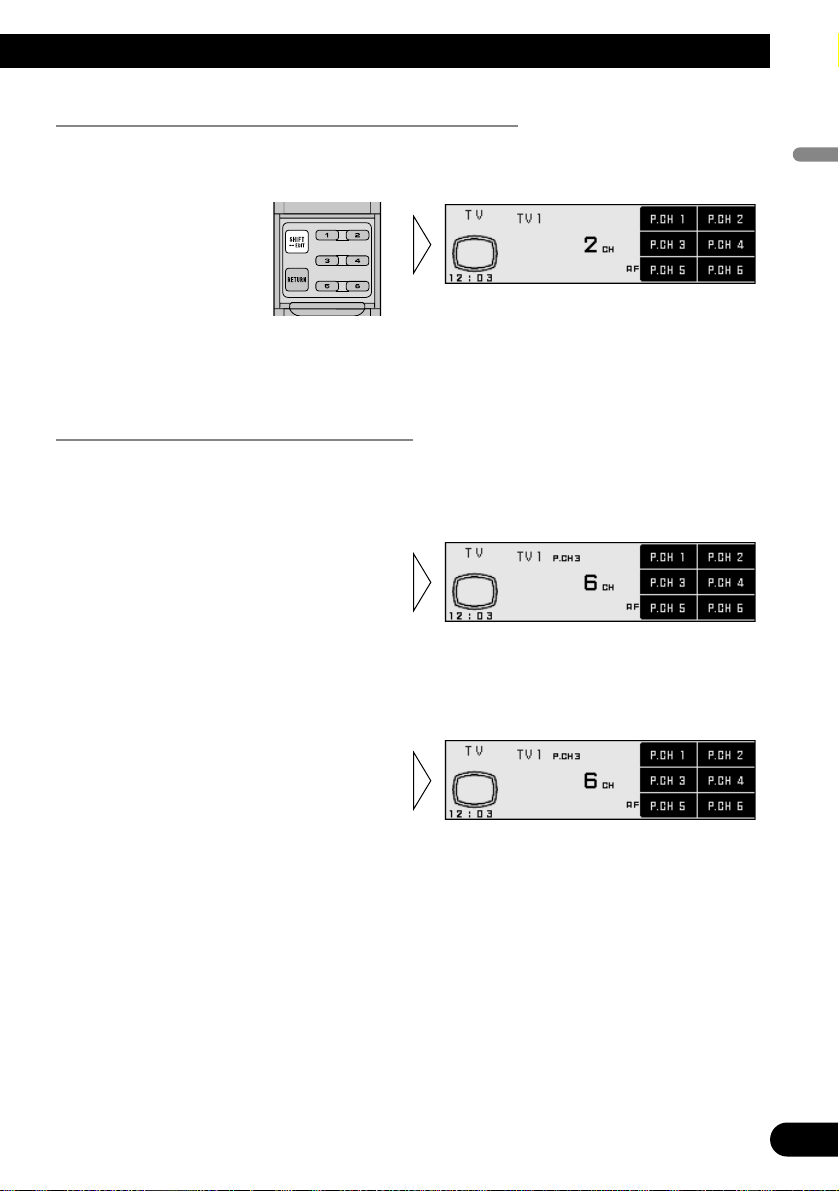

Sintonización de emisoras preajustadas

Puede memorizar los servicios en el botón FUNCTION 1–6 para una llamada de emisora
fácil con el toque de un botón.

7 Memoria de preajuste de radioemisora

7 Llamada de radioemisoras preajustadas

Nota:

• Se puede almacenar en la memoria hasta un máximo de 18 servicios.

• Presione el botón FUNCTION
1–6 en la pantalla de
sintonización preajustada, para
llamar las radioemisoras
memorizadas en los botones
correspondientes.

• Presione el botón FUNCTION
1–6 durante dos segundos en la
pantalla de sintonización
preajustada, para memorizar los
servicios en los botones
correspondientes.

61

Operación del sintonizador DAB

Función de soporte de anuncio

Aún cuando no escuche a fuentes no DAB, la función de soporte de anuncio le permite
escuchar automáticamente al soporte de anuncio ajustado. Cuando el anuncio por
interrupción termina, la unidad vuelve a la fuente original. Cuando escucha a una
transmisión DAB, usted puede cambiar el ajuste para la activación/desactivación de
interrupción para anuncio, excepto para los anuncios de alarma. El cambio entre los
anuncios es como sigue:

Anuncio que está siempre activado:

• Alarma (Alarm)

Anuncios operados por el botón TA:

• Tráfico (Indicador “TRAFFIC”) • Transporte (Indicador “TRAFFIC”)

Anuncios operados con la pantalla de ajuste del sintonizador DAB:

• Noticias (News) • Tiempo (Weather)

• Advertencia/Servicio (Warning) • Anuncio de eventos (Event)

• Eventos especiales (Special Event) • Finanzas (Finance)

• Deporte (Sports) • Información (Information)

7 Anuncios operados por el botón TA

Cada vez que se presiona el botón TA, el anuncio se activa/desactiva.

Nota:

• Cuando el componente de servicio que soporta anuncio de tráfico y transporte está seleccionado,
“3 TRAFFIC ” se ilumina.

• Cuando el componente de servicio no soporta los anuncios de tráfico y transporte, solamente “T”
en “TRAFFIC” se ilumina.

• Cuando escucha una radio FM, la activación/desactivación de la función RDS TA activará/desactivará
simultáneamente el destello del tráfico DAB y el destello de transporte.

• Presione el botón TA en el
control remoto para
activar/desactivar anuncio de
tráfico y transporte.

• Para cancelar una interrupción para anuncio de tráfico o de transporte y
volver a la fuente original, presione el botón TA durante la interrupción
para anuncio.

Nota:

• También se puede cambiar en orden entre los anuncios de interrupción. (Refiérase a “Cambio de los

anuncios por interrupción” en la página 64.)

7 Función de alarma TP

Cuando ocurren las siguientes condiciones, el indicador “3TRAFFIC ” cambia a “T”, y
después de 30 segundos, la alarma TP suena durante 10 segundos, para que se seleccione
un componente de servicio que soporte los anuncios de tráfico y transporte.

• Cuando el ajuste de interrupción para anuncio de tráfico y transporte está activado.

• Cuando la función de seguimiento de servicio está activada.

• Cuando esta unidad (durante recepción DAB) no puede recibir claramente un

componente de servicio que soporta anuncio de tráfico o de transporte.

• Cuando esta unidad RDS no puede recibir una emisora TP o TP de otras redes

mejoradas.

• Cuando escucha una radioemisora DAB, luego de escuchar la alarma TP,
deberá volver a sintonizar a un servicio que soporte el destello de tráfico y el
destello de transporte, si desea tener la posibilidad de continuar
recibiéndolos.

Cuando se escucha a otras fuentes, 30 segundos después que el indicador “3TRAFFIC”
cambia a “T”, la búsqueda comienza automáticamente para un componente de servicio en
el área que soporta los anuncios de tráfico y transporte.

62

Operación del sintonizador DAB

63

Operación del sintonizador DAB

7 Anuncios de operación con la pantalla de ajuste del sintonizador DAB

Botón FUNCTION 1 : “NEWS” (Noticias) Activar/Desactivar
Botón FUNCTION 2 : “WEATHER” (Tiempo) Activar/Desactivar
Botón FUNCTION 3 : “ANNOUNCE” (Anuncios) Activar/Desactivar

Nota:

• Cuando “NEWS”, “WEATHER” o “ANNOUNCE” se visualiza, eso indica que el soporte de anun­cio se provee por el componente de servicio actual.

• Cuando la inicial de cada indicador de anuncio se visualiza, eso indica que se ha seleccionado el
soporte de anuncio. (Por ejemplo: “N” en “NEWS”.)

• Cuando “3” se visualiza en el lado izquierdo del indicador, eso indica que el anuncio
correspondiente al soporte de anuncio seleccionado se soporta por el componente de servicio actual.

• Cuando se activa “ANNOUNCE”, “Advertencia/Servicio”, “Anuncio de eventos”, “Eventos espe­ciales”, “Finanzas”, “Deporte” e “Información” también se activan.

• Para retornar a la pantalla de ajuste del sintonizador DAB, presione el botón
RETURN.

2. Seleccione el anuncio
presionando los botones
FUNCTION 1–3.

1. Presione el botón FUNCTION 1 en la pantalla de ajuste del sintonizador
DAB, para cambiar la pantalla de ajuste de soporte de anuncios.

7 Cambio de los anuncios por interrupción

Cuando hay anuncios múltiples en el modo de espera para interrupción, y usted está
escuchando a un anuncio, usted puede cambiarlos en orden.

Cada vez que se presiona el botón SOURCE, la unidad cambia al próximo anuncio.
Cuando no hay más anuncios, la unidad vuelve al anuncio original.

Función de componente de servicio

Si el servicio recibido actualmente tiene un componente de servicio secundario (“EXTRA”
se ilumina), el cambio de componente de servicio es posible.

• Presione el botón FUNCTION 2
en la pantalla de ajuste del
sintonizador DAB, para cambiar
el componente de servicio.

Cada presión cambia el anuncio ...

• Cambie al próximo anuncio.

64

Operación del sintonizador DAB

65

Operación del sintonizador DAB

Función de etiqueta dinámica

La etiqueta dinámica le provee una información con caracteres sobre el componente de
servicio que está escuchando actualmente. Usted puede mover la información visualizada.

Nota:

• Cuando se recibe la etiqueta dinámica, el indicador “TEXT” se ilumina.

• El sintonizador memoriza automáticamente las tres últimas etiquetas dinámicas recibidas,
reemplazando el texto de la recepción más antigua con el nuevo texto recibido.

• Se puede almacenar hasta seis transmisiones de etiquetas dinámicas en los botones
FUNCTION 1–6.

7 Visualización de etiqueta dinámica

Nota:

• Cuando ninguna etiqueta dinámica está siendo recibido, “NO TEXT” se visualiza.

Presionar el botón cambia entre las cuatro visualizaciones de datos de etiqueta dinámica.

Nota:

• Si no hay datos de etiqueta dinámica almacenados en el sintonizador, este botón no funciona.

3. Desplace la etiqueta dinámica con el botón ∞.

Nota:

• Al visualizar la etiqueta dinámica, no opere hasta que estacione su automóvil con seguridad.

• Si se presiona el botón 5 durante el movimiento de la información, se vuelve a la primera línea.

• Si se selecciona el modo de etiqueta dinámica de nuevo después de haberlo cancelado, la información
puede cambiar a la última etiqueta disponible.

• Se puede ver la etiqueta dinámica presionando el botón DISPLAY. En este caso, el encabezamiento
de los datos visualizados actualmente se actualiza. Para los detalles, refiérase a “Cambio de
visualización” en la página 58.

2. Llamado de las últimas tres
emisiones de etiqueta dinámica
desde la memoria del sintonizador
con los botones 2/3.

1. Presione el botón FUNCTION 3
en la pantalla de ajuste del
sintonizador DAB, para cambiar
la visualización de la etiqueta
dinámica.

7 Almacenamiento de etiquetas dinámicas en la memoria

7 Llamada de una etiqueta dinámica preajustada

1. Cambie a la visualización de la etiqueta dinámica.

• Para retornar a la pantalla de ajuste del sintonizador DAB, presione el botón
RETURN.

2. Presione los botones 1 al 6 para
llamar la etiqueta dinámica
memorizada en los botones
correspondientes (por ejemplo,
presione el botón FUNCTION 4).

2. Presione los botones FUNCTION
1–6 durante dos segundos, para
memorizar la etiqueta dinámica
en los botones correspondientes
(por ejemplo, presione el botón
FUNCTION 4 durante dos
segundos).

1. Siga los pasos 1 y 2 de “Visualización de etiqueta dinámica”, y seleccione la
etiqueta dinámica que desea almacenar en la memoria.

66

Operación del sintonizador DAB

67

Operación del sintonizador DAB

Función PTY disponible

Pueden visualizarse las listas de PTY que se encuentran en el conjunto actual. Se puede
seleccionar el PTY deseado de la lista.
Las funciones DAB PTY son ligeramente diferentes de las funciones RDS PTY. No
confunda las funciones DAB PTY con las funciones RDS PTY.

7 Búsqueda PTY

El DAB recibes el servicio PTY deseado.

Nota:

• El método PTY que se visualiza es Narrow (corto). El método Wide (ancho) no se puede
seleccionar cuando se usa DAB como la fuente. (Vea la página 33.)

7 Cancelación del modo de ajuste de búsqueda PTY

• Para cancelar el modo de ajuste de búsqueda PTY en el medio, presione el
botón FUNCTION 4.

3. Presione el botón 5 para iniciar
la búsqueda PTY.

2. Seleccione uno desde entre PTY con
los botones 2/3.

1. Presione el botón FUNCTION 4
en la pantalla de ajustes del sin­tonizador DAB, para cambiar la
visualización de ajuste de búsque­da PTY.

Función de seguimiento de servicio

Si la recepción del servicio seleccionado empeora, la unidad busca automáticamente un
otro conjunto que soporta el mismo servicio. Dependiendo de las condiciones, se recibe un
conjunto que soporta una alarma y anuncio de tráfico.

7 Función de seguimiento de servicio (FM)

Cuando no puede encontrar un conjunto que soporte el mismo servicio, o cuando las
condiciones de recepción sean pobres, la función de seguimiento de servicio, cambia a una
radioemisora de FM idéntica. Sin embargo, el cambio no es posible si la recepción de una
radioemisora de una transmisión de FM idéntica es pobre, no existe, o no está referenciada por
la emisora DAB.
Durante la recepción FM, si DAB encuentra un servicio idéntico al servicio original, y la
recepción es mejor, la recepción DAB continúa. Luego, la selección se lleva a cabo en
línea con el componente de servicio seleccionado con el primero servicio.

Nota:

• Active la función de seguimiento de servicio, y la función de seguimiento de servicio (FM) se
activa automáticamente.

• La función de seguimiento de servicio (FM) es una función DAB. Si la fuente inicial que se
escucha es RDS (FM), el cambio a DAB no se lleva a cabo.

• Aún que se cambie a una transmisión FM, el botón solamente funciona durante la operación DAB.

7 Cuando el indicador “NET” destella

Cuando el servicio seleccionado no tiene información de estación transmisora para una
emisora FM idéntica, si las condiciones de recepción para tal servicio se empeoran, el
indicador “NET” empieza a destellar para indicar que la función de seguimiento de
servicio (FM) no puede operar.

• Presione el botón FUNCTION 5
en la pantalla de ajuste del sin­tonizador DAB, para
activar/desactivar el seguimiento
de servicio.

68

Operación del sintonizador DAB

69

Operación del sintonizador de TV

Operación básica del sintonizador de TV

Este producto puede controlar un sintonizador de TV (vendido separadamente).

Banda

TV-1 = TV-2

Indicador de canal

Indicador de banda

Sintonización de emisoras preajustadas

Puede llamar las emisoras memorizadas mediante
los botones 5/∞.

Sintonización de búsqueda y manual

• Se puede seleccionar el método de sintonización cambiando el
lapso de tiempo de presión del botón 2/3.

Sintonización manual (paso por paso) 0,5 segundos o menos

Sintonización de búsqueda 0,5 segundos o más

Nota:

• Si continúa presionando el botón por más de 0,5 segundos, puede saltas las

emisoras. La sintonización de búsqueda empieza así que se suelta el botón.

Indicador de número preajustado

Operación del sintonizador de TV

Operación en la pantalla de ajuste del sintonizador de TV

Acceso a la pantalla de ajuste del sintonizador de TV

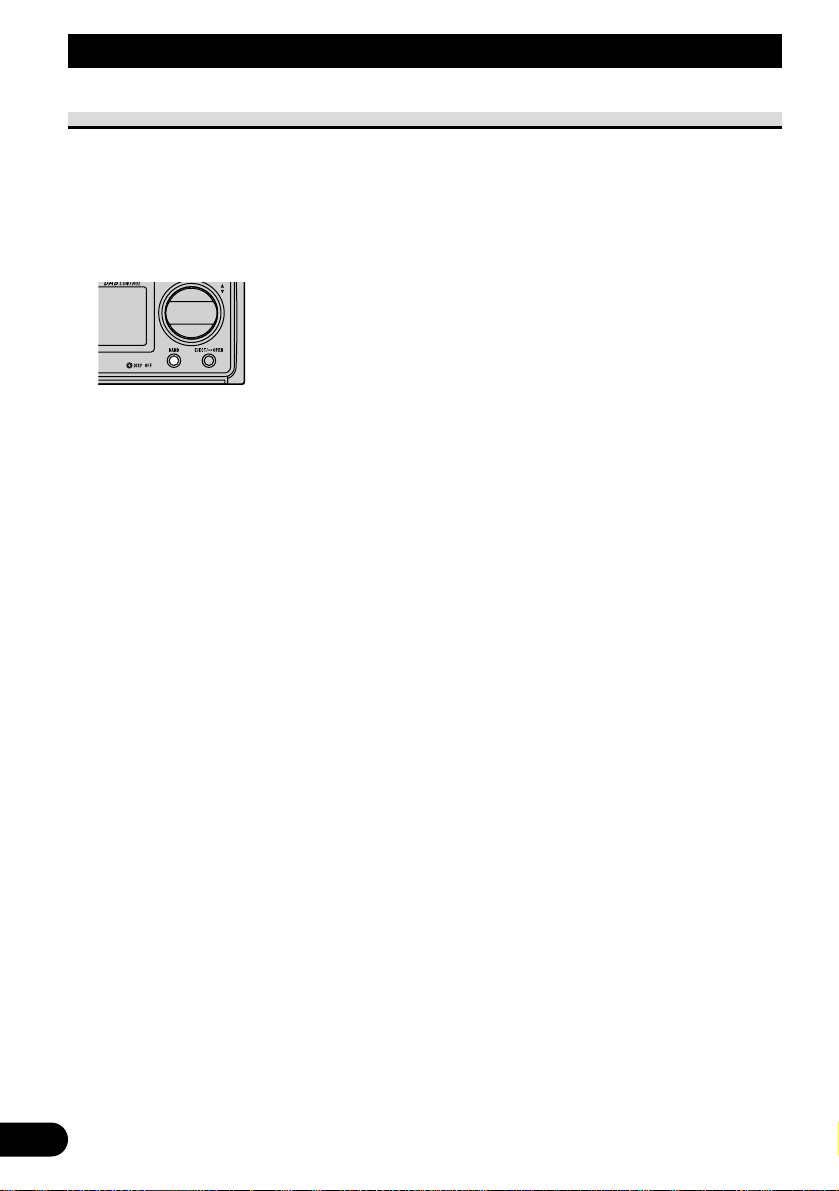

1. Abra la cubierta del control remoto.

Esto cambia a la pantalla de ajuste del sintonizador de TV.

2. Seleccione la función presionando el botón FUNCTION 1.

7 Pantalla de ajuste del sintonizador de TV

Salida de la pantalla de ajuste del sintonizador de TV

• Para retornar a la pantalla del sintonizador de TV, cierre la cubierta del
control remoto.

70

Memoria secuencial de mejores estaciones
(Vea la página 71.)

71

Operación del sintonizador de TV

Operación de cada función

Memoria secuencial de mejores estaciones

La función BSSM (Memoria secuencial de mejores estaciones) memoriza
automáticamente las emisoras transmitidas más fuertemente en orden desde el canal más
bajo hacia arriba.

• Para cancelar el proceso, presione de nuevo el botón FUNCTION 1 antes de
que se complete la memorización.

Nota:

• En una banda se pueden memorizar hasta 6 emisoras.

• En regiones en donde es posible la recepción de menos de 6 emisoras, las emisoras memorizadas

previamente pueden permanecer en la memoria.

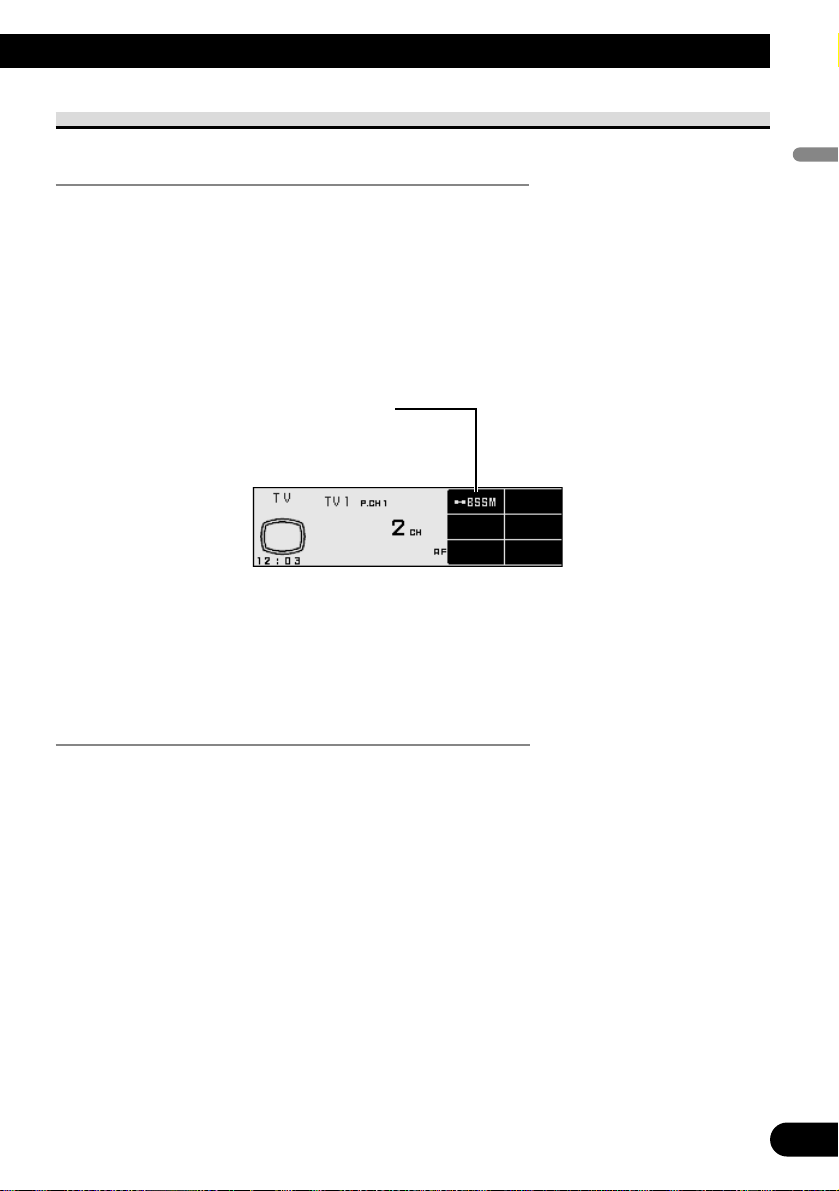

• Presione el botón FUNCTION 1
durante dos segundos en la pantalla
del sintonizador de TV, para
activar la memoria secuencial de
mejores estaciones (BSSM).

Cambio de la pantalla de sintonización de preajuste

• Presione el botón SHIFT en la pantalla de ajuste del sintonizador de TV.

Esto cambia a la pantalla de sintonización de preajuste y permite preajustar las emisoras.

• Para retornar a la pantalla de ajuste del sintonizador de TV, presione de
nuevo el botón SHIFT.

Sintonización de emisoras preajustadas

Puede memorizar las radioemisoras en el botón FUNCTION 1–6 para una llamada de
emisora fácil con el toque de un botón.

7 Memoria de preajuste de radioemisora

7 Llamada de radioemisoras preajustadas

Nota:

• En la memoria se pueden almacenar hasta 12 emisoras (6 en TV1 y TV2).

• Presione el botón FUNCTION
1–6 durante dos segundos en la
pantalla de sintonización
preajustada, para llamar las
radioemisoras memorizadas en
los botones correspondientes.

• Presione el botón FUNCTION
1–6 durante dos segundos en la
pantalla de sintonización
preajustada, para memorizar las
radioemisoras en los botones
correspondientes.

72

Operación del sintonizador de TV

73

Ajuste de audio

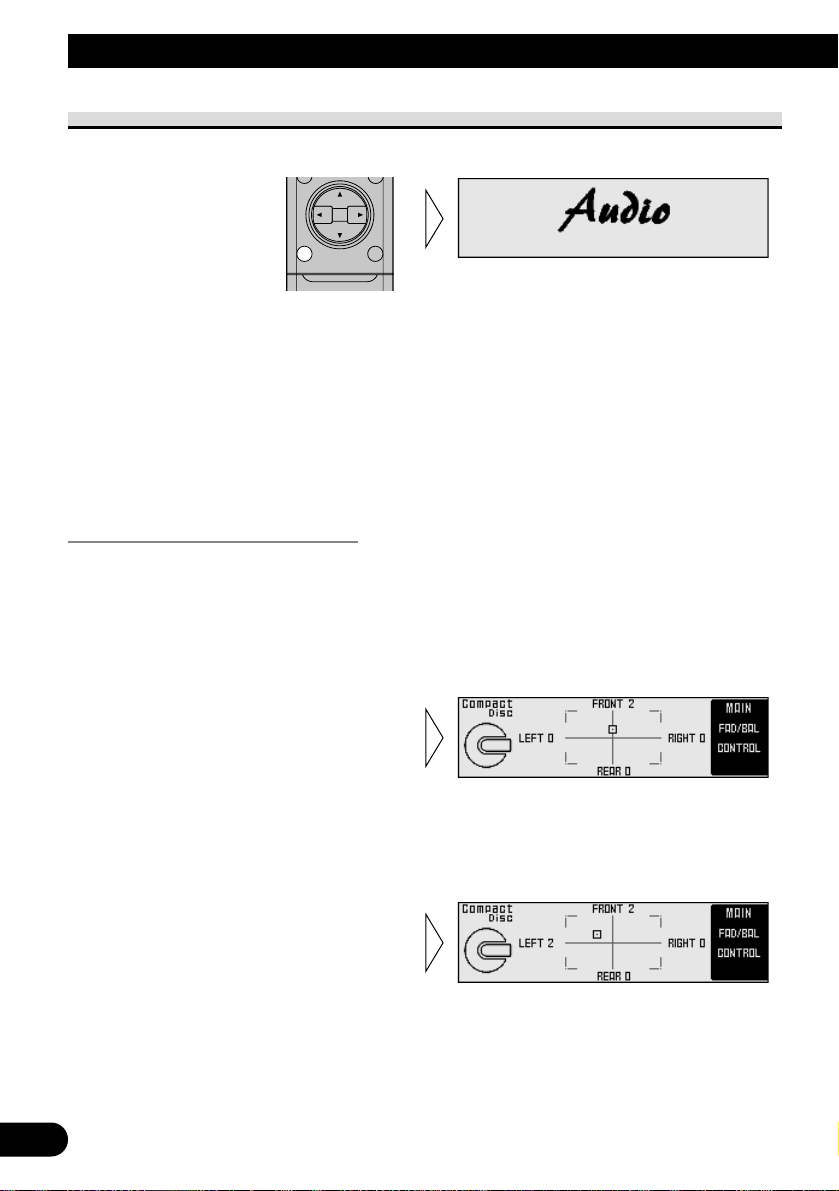

Cambio a la pantalla de ajuste de audio

• Pulse el botón MENU y seleccione la pantalla de ajuste de audio (Audio).

Tras la visualización de la pantalla de título, el producto cambia a la visualización de
operación de la pantalla de ajuste de audio. Abrir y cerrar la tapa del control remoto (vea la
página 5) cambia entre los estados de abrir y cerrar de la visualización de menú y pantalla
de ajuste.

Nota:

• Los botones 5/∞/2/3 en la unidad principal no se pueden utilizar en la operación de ajuste de

audio.

• Para cancelar el ajuste de audio, pulse el botón BAND.

Ajuste de la atenuación/balance

Esta función le permite seleccionar un ajuste de atenuación/balance que provee condi­ciones de audición ideales en todos los asientos ocupados. Se puede operar esta función
con la tapa del control remoto cerrada.

Nota:

• En el sistema con altavoces delanteros, si se ajusta la atenuación para la parte trasera, se atenúa
todo el volumen sonoro.

3. Ajuste el balance izquierdo/dere­cho de los altavoces con los
botones 2/3.

2. Ajuste el balance delantero/
trasero de los altavoces con los
botones 5/∞.

1. Cierre la tapa del control remoto en la pantalla de ajuste de audio (vea la
página 5).

Ajuste de los graves/agudos

Es posible ajustar una frecuencia que queda como una referencia cuando se ajusta la tonal­idad de graves/agudos. Los rangos de ajuste de las frecuencias y nivel son los siguientes:

Graves: 100 Hz
Agudos: 10 kHz
Rango de ajuste del nivel: –8 dB — +8 dB (2 dB/1 paso)

Nota:

• Aumentar excesivamente el nivel de los graves/agudos puede causar una distorsión.
Realice el ajuste de los graves/agudos para ajustar la calidad general del sonido.

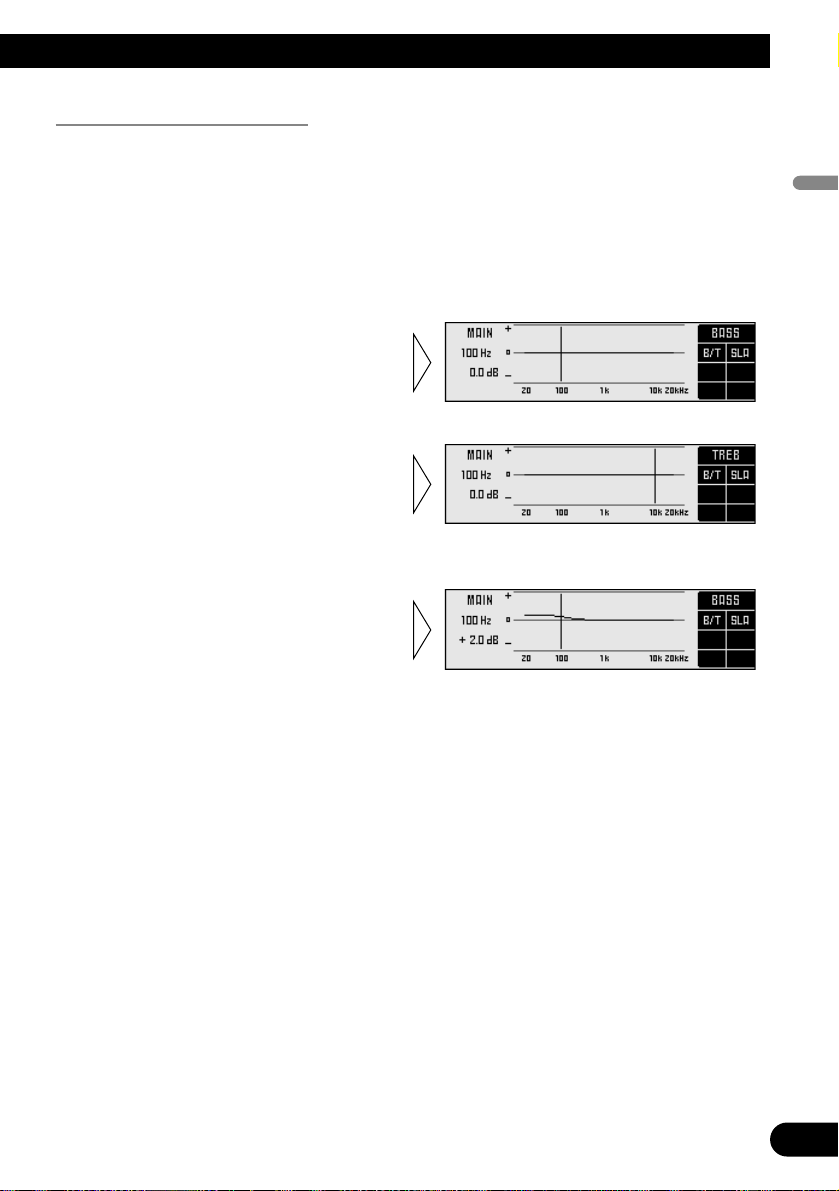

4. Pulse los botones 5/∞ y ajuste el
nivel.

3. Pulse de nuevo el botón FUNC­TION 1 para seleccionar graves
(BASS) o agudos (TREB).

Pulsar el botón cambia entre graves y
agudos.

2. Pulse el botón FUNCTION 1.

Esto cambia a la cambia a la pantalla de
ajuste de graves/agudos.

1. Abra la tapa del control remoto en la pantalla de ajuste de audio (vea la
página 5).

74

Ajuste de audio

75

Ajuste de audio

Ajuste del nivel de la fuente

La función SLA (Ajuste de Nivel de Fuente) impide saltos radicales en el nivel del volu­men cuando se cambia entre fuentes. Los ajustes se basan en el nivel del volumen de FM,
que permanece inalterado.

Nota:

• Como el volumen de FM es el control, la función SLA no funciona en los modos FM.

• También se puede ajustar el nivel del volumen de MW/LW, que es diferente del nivel del volumen
del ajuste de base de FM, como las fuentes que no sean sintonizador.

• El reproductor de CD incorporado, reproductor de Multi-CD y reproductor de DVD se ajustan
automáticamente al mismo nivel de volumen.

• AUX, External 1 y External 2 se ajustan automáticamente al mismo nivel de volumen.

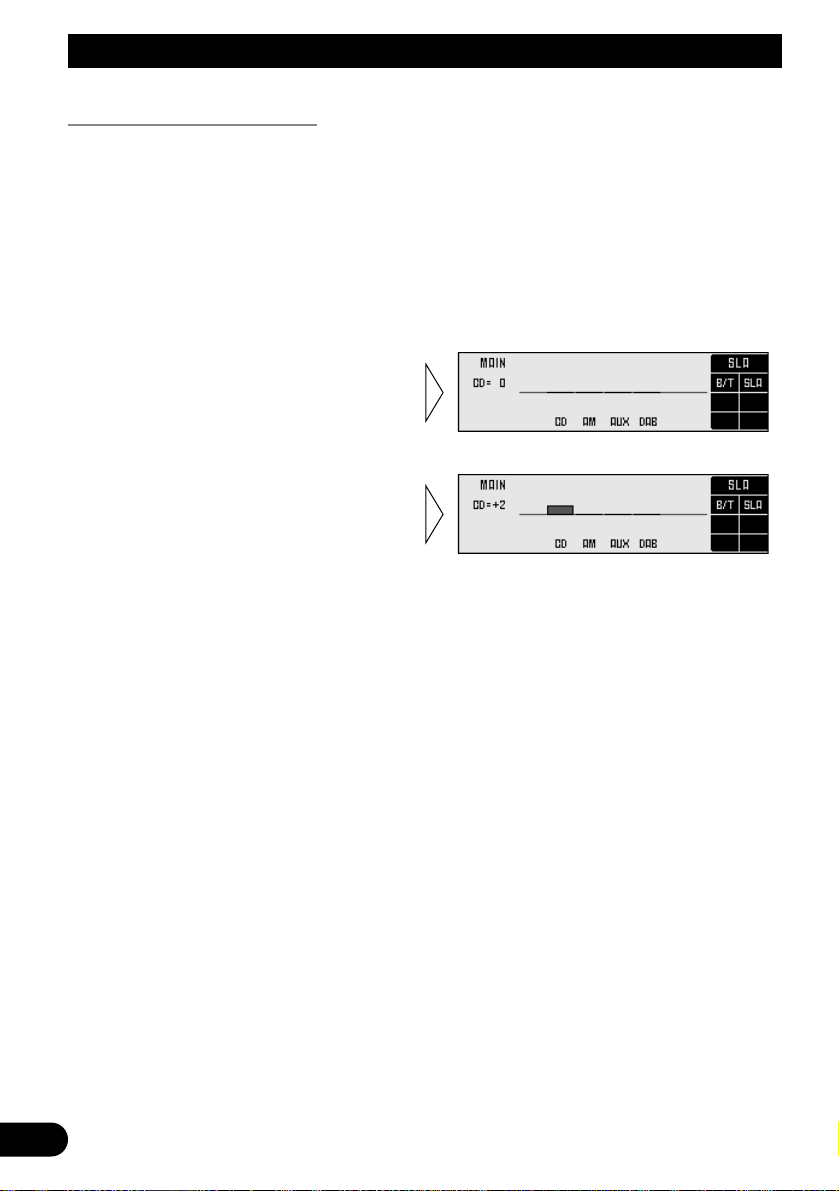

5. Aumente o disminuya el nivel con
los botones 5/∞.

La pantalla visualiza “+4” — “–4”.

4. Pulse el botón FUNCTION 2
para cambiar al modo SLA.

Esto cambia a la cambia a la pantalla de
ajuste de SLA.

1. Compre el volumen de FM con el volumen de la otra fuente.
(por ejemplo, reproductor de CD incorporado)

2. Pulse el botón MENU para cambiar a la pantalla de ajuste de audio.

3. Abra la tapa del control remoto.

Otras funciones

Uso de la fuente AUX

Un interconector IP-BUS-RCA, como el CD-RB20 ó CD-RB10 (vendidos
separadamente), permite la conexión de este producto a un equipo auxiliar con una salida
RCA.
Para los detalles, consulte el manual de instrucciones del interconector IP-BUS-RCA.

Selección de la fuente AUX

• Seleccione AUX. (Vea la página 23.)

Ingreso de título para la fuente AUX

Se puede cambiar la visualización del título para el fuente AUX.

1. Abra la cubierta del control remoto.

Esto cambia a la pantalla de ajuste AUX.

Silenciamiento del sonido

El sonido de este sistema se silencia automáticamente en los siguientes casos:

• Cuando se hace o se recibe una llamada con un teléfono celular conectado a esta unidad

• Cuando se genera una instrucción vocal desde una unidad de navegación Pioneer conec­tada a esta unidad

El sonido se desactiva, se visualiza “MUTE” y no es posible realizar ningún ajuste de
audio, con excepción del control de volumen. La operación vuelve al normal cuando se
finaliza la conexión de teléfono o instrucción vocal.

3. Ingrese el título.

Vea “Ingreso de título de disco” en la página 50 y realice los pasos de 3 a 6 de la misma
manera.

2. Presione el botón SHIFT durante
dos segundos en la pantalla de
ajuste AUX.

Cada presión cambia la fuente ...

76

Ajuste de audio / Otras funciones

77

Otras funciones

Apagado de la indicación de visualización

Puede apagar la indicación de visualización. Si presiona cualquier botón mientras la indi­cación de botón está apagada, se iluminarán durante 5 segundos y luego se apagarán de
nuevo.

Nota:

• Mientras la indicación de visualización se encuentran apagada, se ilumina el indicador DISPLAY
OFF (vea la página 4).

• Presione el botón BAND durante dos segundos para activar/desactivar la
indicación de visualización.

Reproductor de CD y cuidado

78

Otras funciones / Reproductor de CD y cuidado

Reproductor de CD y cuidado

• Utilice solamente CDs que tienen las dos marcas
Compact Disc Digital Audio como se muestra a
continuación.

• Utilice solamente CDs redondos y normales. Si se
inserta un CD irregular, no redondo o en otras
formas, ello puede atrancarse en el reproductor de
CD o no reproducirse correctamente.

• Verifique todos los CDs para ver si no están
grietados, arañados o alabeados antes de
reproducirlos. Puede que un CD con una grieta,
arañazo o alabeo no se reproduzca correctamente.
No utilice tales discos.

• Evite tocar la superficie grabada (no impresa)
cuando manipule el disco.

• Almacene los discos en sus cajas cuando no los
esté utilizando.

• Mantenga los discos alejados de la luz directa del
sol y no exponga los discos a altas temperaturas.

• No fije etiquetas, no escriba ni aplique substancias
químicas en la superficie de los discos.

• Para limpiar un CD, limpie el disco con un paño
blando hacia fuera desde el centro.

• Si se utiliza un calentador en un día frío, puede
que se forme humedad dentro del reproductor de
CD. La condensación puede causar una falla en el
reproductor de CD. Si piensa que la condensación
es el problema, apague el reproductor de CD
durante una hora más o menos para permitir que se
seque, y limpie cualquier disco húmedo con un
paño blando para eliminar cualquier humedad.

• Las vibraciones en una carretera pueden
interrumpir la reproducción de un CD.

Discos CD-R/CD-RW

• Cuando se utilizan discos CD-R/CD-RW, la
reproducción es posible solamente para los discos
que han sido finalizados.

• Puede que no sea posible reproducir discos CD­R/CD-RW en una grabadora de CD de música o en
una computadora personal debido a las
características del disco, arañazos o suciedades en
el disco, o suciedad, condensación, etc., en la lente
de la unidad.

• Puede que no sea posible la reproducción de discos
grabados en una computadora personal,
dependiendo de la configuración de la aplicación y
del entorno. Grabe con el formato correcto. (Para
los detalles, póngase en contacto con el fabricante
de la aplicación.)

• Puede que no sea posible la reproducción de discos
CD-R/CD-RW en el caso de exposición directa a
la luz del sol, altas temperaturas, o condiciones de
almacenamiento en el coche.

• Puede que esta unidad no visualice los títulos y
otras informaciones de texto grabadas en un disco
CD-R/CD-RW.

• Esta unidad cumple con la función de salto de
pista de los discos CD-R/CD-RW. Las pistas que
contienen información de salto de pista se saltan
automáticamente.

• Si se inserta un disco CD-RW en esta unidad, el
tiempo para su reproducción será más largo que el
tiempo para la reproducción de un disco CD
convencional o CD-R.

• Lea las precauciones que acompañan los discos
CD-R/CD-RW antes de utilizarlos.

COMPACT

DIGITAL AUDIO

79

Reproductor de CD y cuidado

Mensajes de error del reproductor de CD incorporado

Cuando ocurren problemas con la reproducción de CD, aparece un mensaje de error en el
visualizador. Vea la tabla siguiente para identificar el problema, y luego tome la acción
recomendada. Si el error persistiera, comuníquese con su concesionario o Centro de
Servicio PIONEER más cercano.

Mensaje Causa posible Acción recomendada

ERROR- 11, 12, 17, 30 Disco sucio. Limpie el disco.

ERROR- 11, 12, 17, 30 Disco rayado. Cambie el disco.

ERROR- 14 Disco sin grabar. Verifique el disco.

ERROR- 10, 11, 12, 14, Problema eléctrico Active o desactive el encendido, o

17, 30, A0 o mecánico. cambie a una fuente diferente. Luego,

vuelva al reproductor de CD.

ERROR- 44 Todas las pistas están Cambie el disco.

ajustadas para salto de pista.

HEAT Sobrecalentamiento del Pare la reproducción hasta que

reproductor de CD. disminuya la temperatura del reproductor.

Reproductor de CD y cuidado / Conexión de las unidades

Conexión de las unidades

80

Nota:

• Esta unidad es para vehículos con batería de 12
voltios y con conexión a tierra. Antes de instalar
la unidad en un vehículo recreativo, camioneta, o
autobús, revise el voltaje de la batería.

• Para evitar cortocircuitos en el sistema eléctrico,
asegúrese de desconectar el cable de la batería ≠
antes de comenzar con la instalación.

• Consulte con el manual del usuario para los
detalles sobre la conexión de la alimentación de
amperios y de otras unidades, luego haga las
conexiones correctamente.

• Asegure el cableado con abrazaderas de cables o
con cinta adhesiva. Para proteger el cableado,
envuélvalo con cinta adhesiva donde éstos se
apoyan sobre las piezas de metal.

• Coloque y asegure todo el cableado de tal manera
que no toque las piezas en movimiento, tal como
la palanca de cambio de velocidades, el freno de
mano, y los pasamanos de los asientos. No
coloque el cableado en lugares que se calientan,
tal como cerca de la salida de un calefactor. Si el
material aislante del cableado se derritiera o se
gastara, habrá el peligro de un cortocircuito del
cableado a la carrocería del vehículo.

• No pase el conductor amarillo a través de un
orificio en el compartimiento del motor para
conectar a la batería. Esto dañará el material
aislante del conductor y causará un cortocircuito
peligroso.

• No acorte ningún conductor. Si lo hiciera, la
protección del circuito podría fallar al funcionar
cuando debería.

• Nunca alimente energía a otros equipos cortando
el aislamiento del conductor de alimentación
provista de la unidad y haciendo un empalme con
el conductor. La capacidad de corriente del
conductor se excederá, causando el
recalentamiento.

• Cuando reemplace algún fusible, asegúrese de
utilizar solamente un fusible del ratio descrito en
el soporte de fusibles.

• El conductor negro es la masa. Conecte a masa
este conductor separadamente desde la masa de
los productos de alta corriente tal como los
amplificadores de potencia.
Si conecta juntos a masa los productos y la masa
se desconecta, se crea el riesgo de daños a los
productos o de incendios.

• Cuando se conecta la fuente de este producto, una
señal de control se emite a través del conductor
azul/blanco. Conecte al control remoto de sistema
de un amplificador de potencia externo o al
terminal de controle de relé de antena automática
del vehículo (máx. 300 mA 12 V CC). Si el
vehículo tiene una antena en vidrio, conecte al
terminal de suministro de energía de la antena.

• Cuando se está utilizando un amperio de potencia
externa con este sistema, asegúrese de no conectar
el conductor azul/blanco al terminal de potencia
de amperios. Asimismo, no conecte el conductor
azul/blanco al terminal de potencia de la auto­antena. Tal conexión podría causar la fuga de
corriente excesiva y causar fallos de
funcionamiento.

• Para evitar cortocircuitos, cubra el conductor
desconectado con cinta aislada. Hay la posibilidad
de cortocircuito si no se aíslan los conductores.

• Para evitar la conexión incorrecta, el lado de en­trada del conector IP-BUS y conector óptico es
azul, y el lado de salida es negro. Conecte los
conectores del mismo color correctamente.

• La conexión de este sistema requiere cables
ópticos y cables IP-BUS. Para mayores detalles
consulte a su concesionario más cercano.

• Fije una antena GPS alejado de esta unidad. Si lo
fija demasiado cerca, puede fallar de operar
adecuadamente.

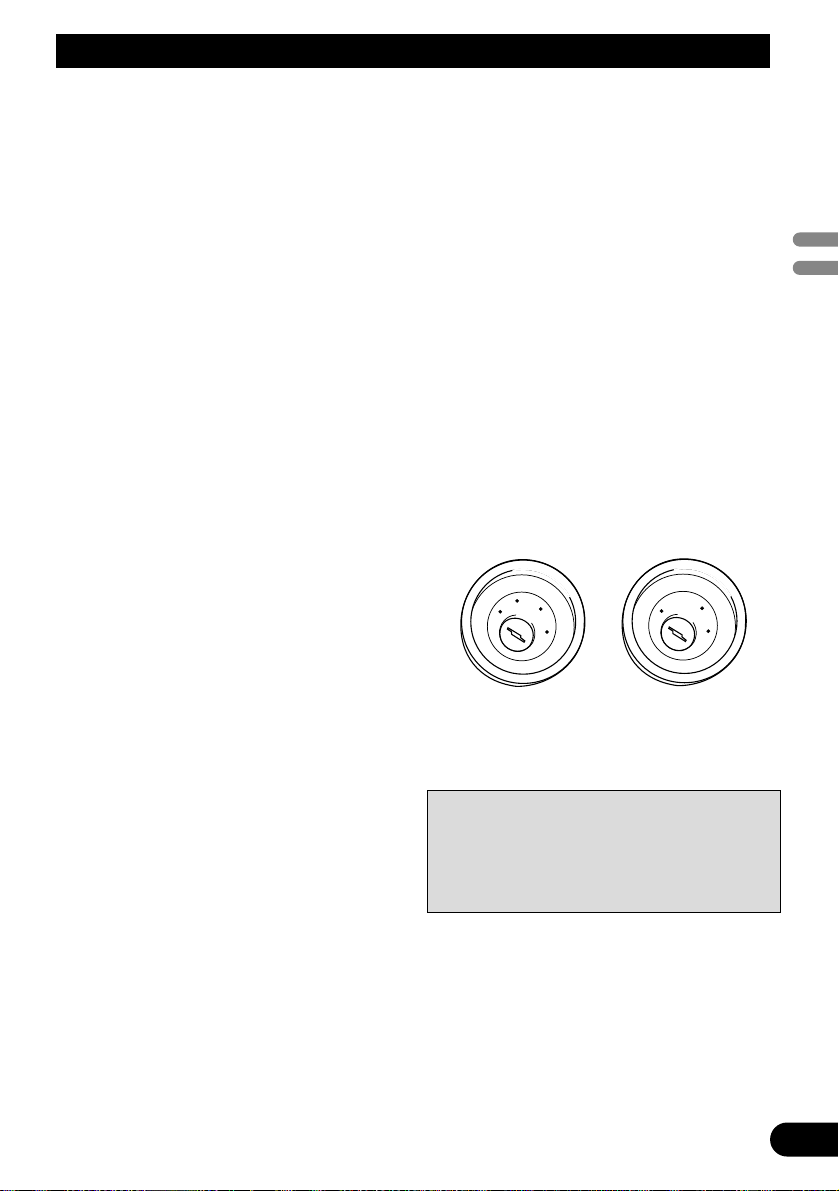

• No se puede instalar esta unidad en un

vehículo que no tenga una posición ACC
(accesorio) en el interruptor de encendido.
(Fig. 1)

Fig. 1

• Los cables para este producto y aquéllas para
otros productos pueden ser de colores diferentes
aun si tienen la misma función. Cuando se
conecta este producto a otro, refiérase a los
manuales de ambos productos y conecte los
cables que tienen la misma función.

No en la posición ACC

Posición ACC

C

C

A

O

F

N

F

O

R

T

S

T

A

O

F

N

F

O

S

T

A

R

T

81

Conexión de las unidades

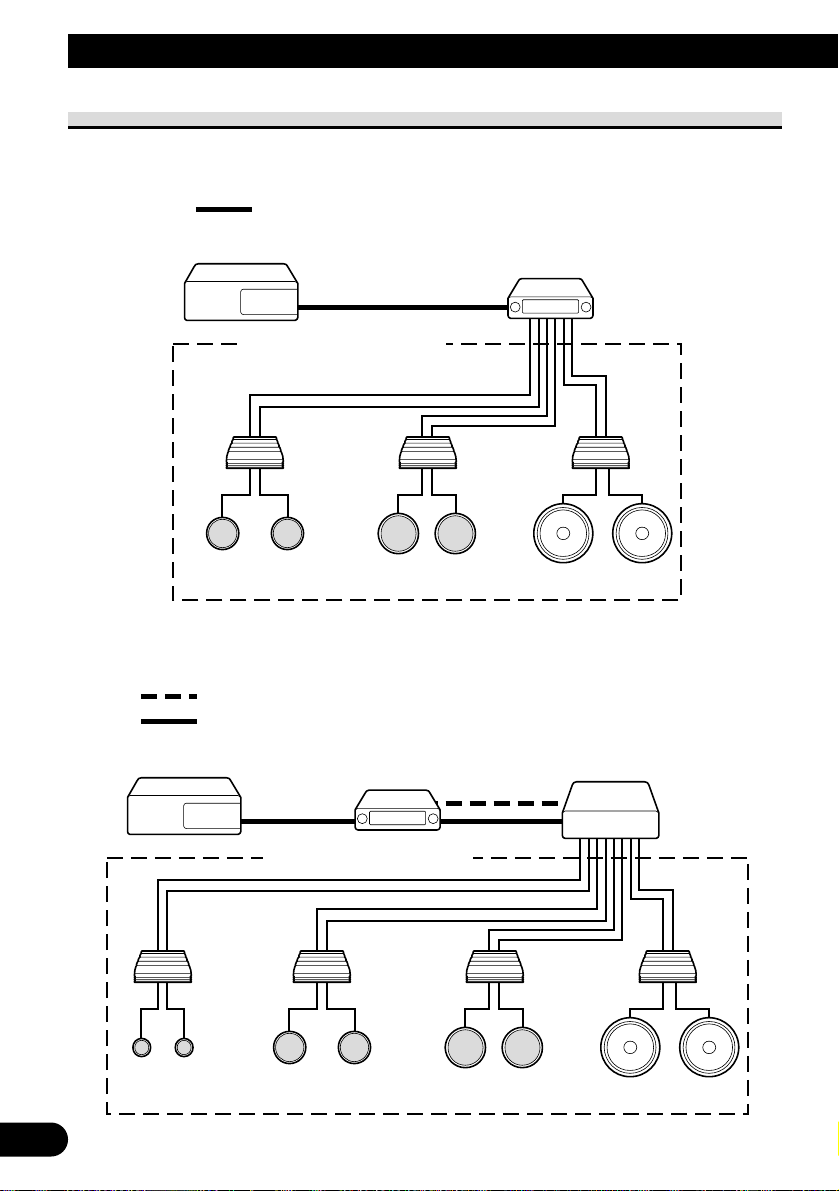

Ejemplos de ajuste

Conexión sin unidad de audio (DEQ-P90)

Conexión con unidad de audio (DEQ-P90)

DEQ-P90
(vendido separadamente)

DEX-P90RS

Woofer delantero Subwoofer

Reproductor de Multi-CD
(vendido separadamente)

Altavoz de rango
medio delantero

Tweeter delantero

Cable óptico

Cable IP-BUS

Amplificador con entrada RCA

DEX-P90RS

Altavoz trasero Subwoofer

Reproductor de Multi-CD
(vendido separadamente)

Altavoz delantero

Cable IP-BUS

Amplificador con entrada RCA

Fig. 2

Fig. 3

Conexión de las unidades

82

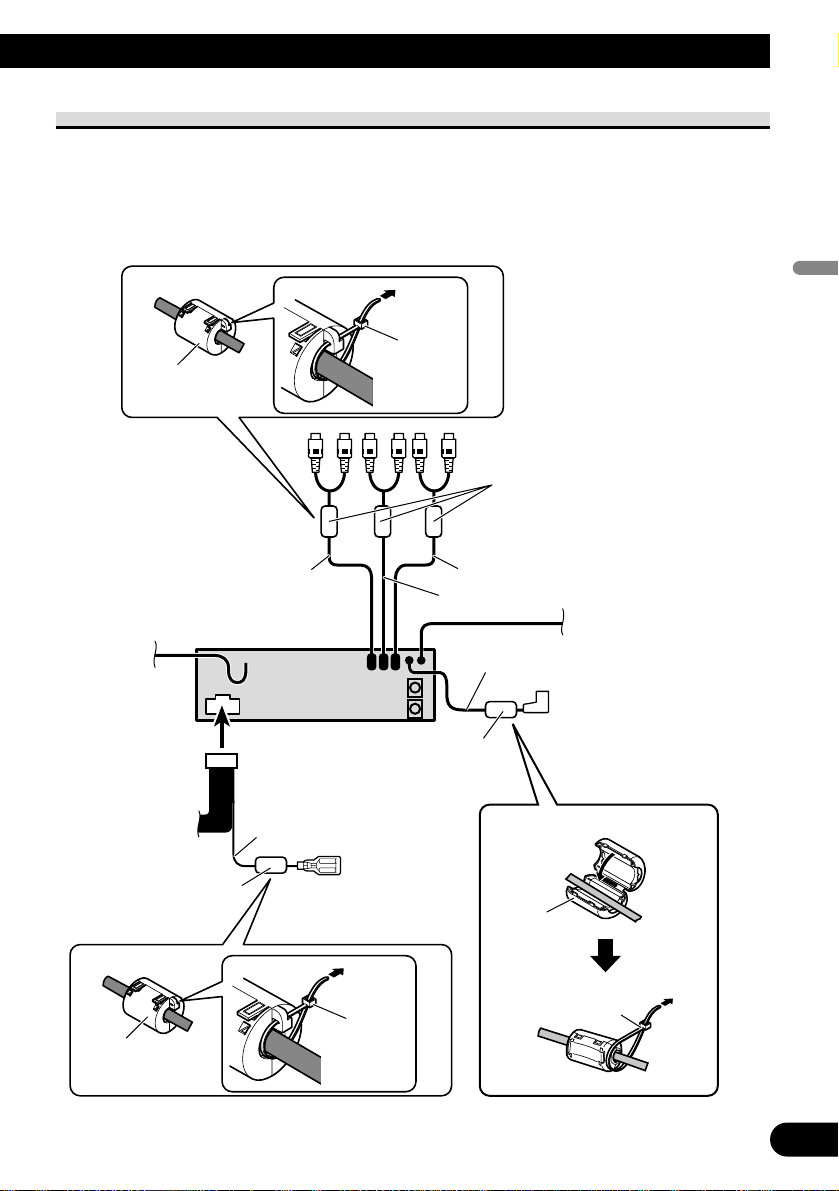

Fijación del filtro de ruido

Para evitar ruido, utilice el filtro de ruido suministrado correctamente.

Este product

Salida IP-BUS (Negro)

Salida sin atenuación

Salida trasera

Salida delantera

Conductor azul / blanco

Filtro de ruido (pequeño)

Filtro de ruido (grande)

Filtro de ruido (pequeño)

Filtro de ruido
(pequeño)

Filtro de ruido
(pequeño)

Enlace de
sujeción

Filtro de ruido
(grande)

Enlace de
sujeción

Enlace de
sujeción

1. Fije el filtro de ruido suministrado a cada uno de los grupos de cables como
se muestra a continuación.

Fig. 4

83

Conexión de las unidades

Conexión sin unidad de audio (DEQ-P90)

Amarillo/negro
Si se utiliza un equipo con función de
silenciamiento, conecte este conductor con el
conductor de silenciamiento de audio en tal equipo.
De lo contrario, mantenga el conductor de
silenciamiento de audio libre de conexiones.

15 cm

15 cm

15 cm

15 cm

15 cm

15 cm

Entrada óptica (Azul)

Salida óptica (Negro)

Filtro de ruido

Filtro de ruido

Filtro de ruido

Jack para antena

Azul/blanco
Al terminal de control de sistema
del amplificador de potencia o terminal
de control de relé de antena automática
(máx. 300 mA con 12 V de CC).

Resistencia
de fusible

Resistencia
de fusible

Reproductor de
Multi-CD (en venta
por separado)

Entrada IP-BUS (Azul)

Este producto

Cable IP-BUS

Rojo
Al terminal de energía
eléctrica controlado por el
interruptor de encendido del
vehículo (12 V CC) ON/OFF.

Negro (masa)
A la carrocería del vehículo
(parte metálica).

Anaranjado/blanco
Al terminal de interruptor
de iluminación.

Amarillo
Al terminal con suministro
constante de electricidad,
independientemente de la
posición del interruptor de
encendido.

Portafusible

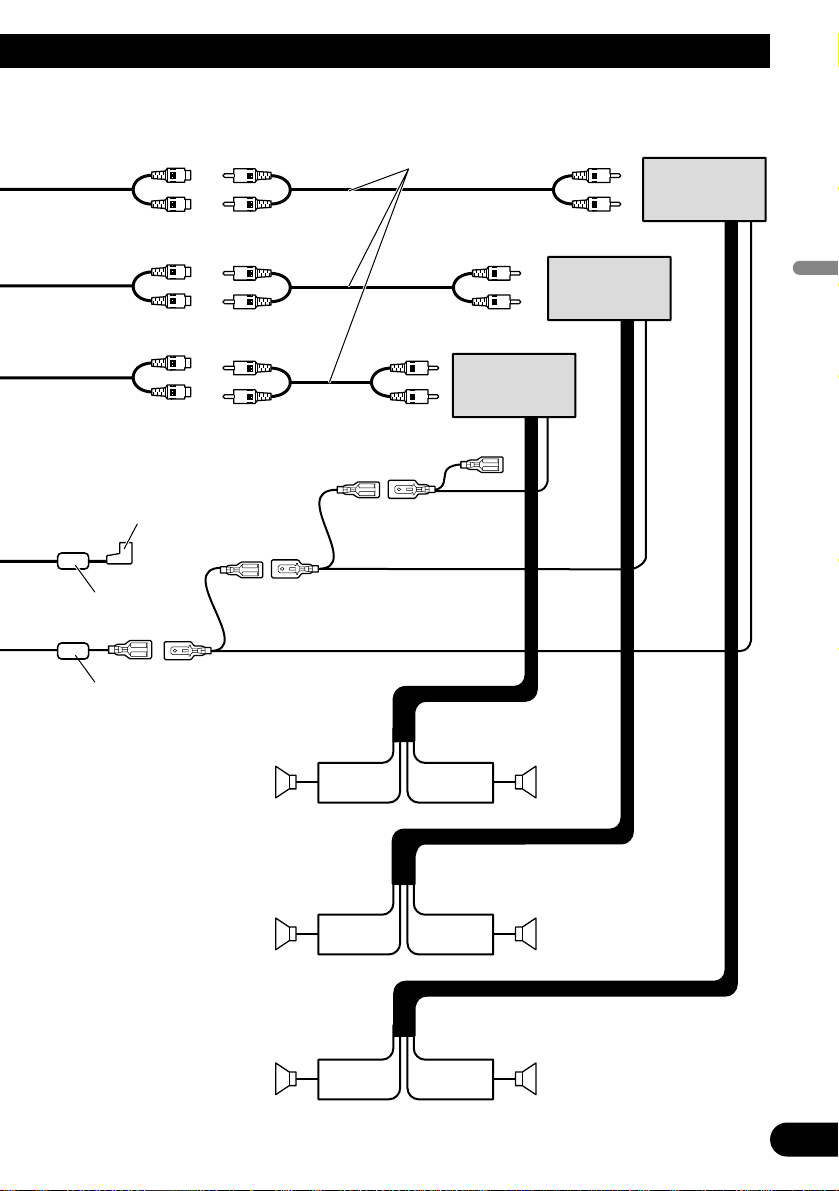

Conexión de las unidades

84

Subwoofer

Altavoz delantero

Control remoto de sistema

Altavoz trasero

Izquierdo Derecho

Izquierdo Derecho

Izquierdo Derecho

Amplificador de
potencia (vendido
separadamente)

Salida IP-BUS (Negro)

Amplificador de
potencia (vendido
separadamente)

Amplificador de
potencia (vendido
separadamente)

Salida sin atenuación

Conexión de los cables con
enchufes de clavijas RCA
(vendidos separadamente)

Salida trasera

Salida delantera

Subwoofer

Altavoz delantero

Filtro de ruido

Filtro de ruido

Altavoz trasero

+

≠

+

≠

+

≠

+

≠

+

≠

+

≠

Fig. 5

85

Conexión de las unidades

Cable óptico

15 cm

15 cm

Entrada óptica (Azul)

Salida óptica (Negro)

Salida IP-BUS (Negro)

Izquierdo

Derecho

Izquierdo

Derecho

Rango alto

Rango alto

Rango medioRango medio

Filtro de ruido

Azul/blanco
Al terminal de control de sistema
del amplificador de potencia
(máx. 300 mA con 12 V de CC).

DEQ-P90
(vendido separadamente)

+

≠

+

≠

+

≠

+

≠

Entrada IP-BUS (Azul)

Este producto

Cable IP-BUS

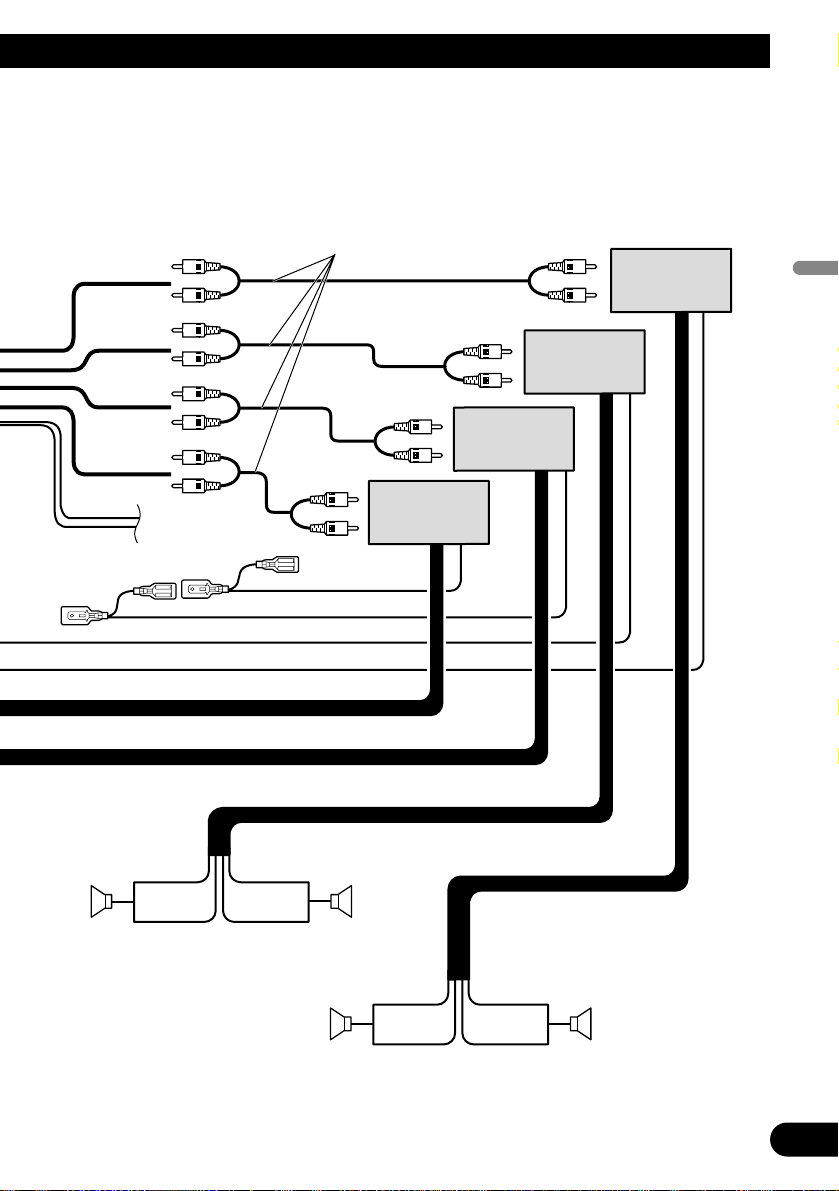

Conexión con unidad de audio (DEQ-P90)

Conexión de las unidades

86

Subwoofer

Amplificador de
potencia (vendido
separadamente)

Amplificador de
potencia (vendido
separadamente)

Amplificador de
potencia (vendido
separadamente)

Amplificador de
potencia (vendido
separadamente)

Izquierdo

Derecho

Izquierdo

Derecho

Subwoofer

Rango bajo Rango bajo

Conexión de los cables con
enchufes de clavijas RCA
(vendidos separadamente)

+

≠

+

≠

+

≠

+

≠

Fig. 6

87

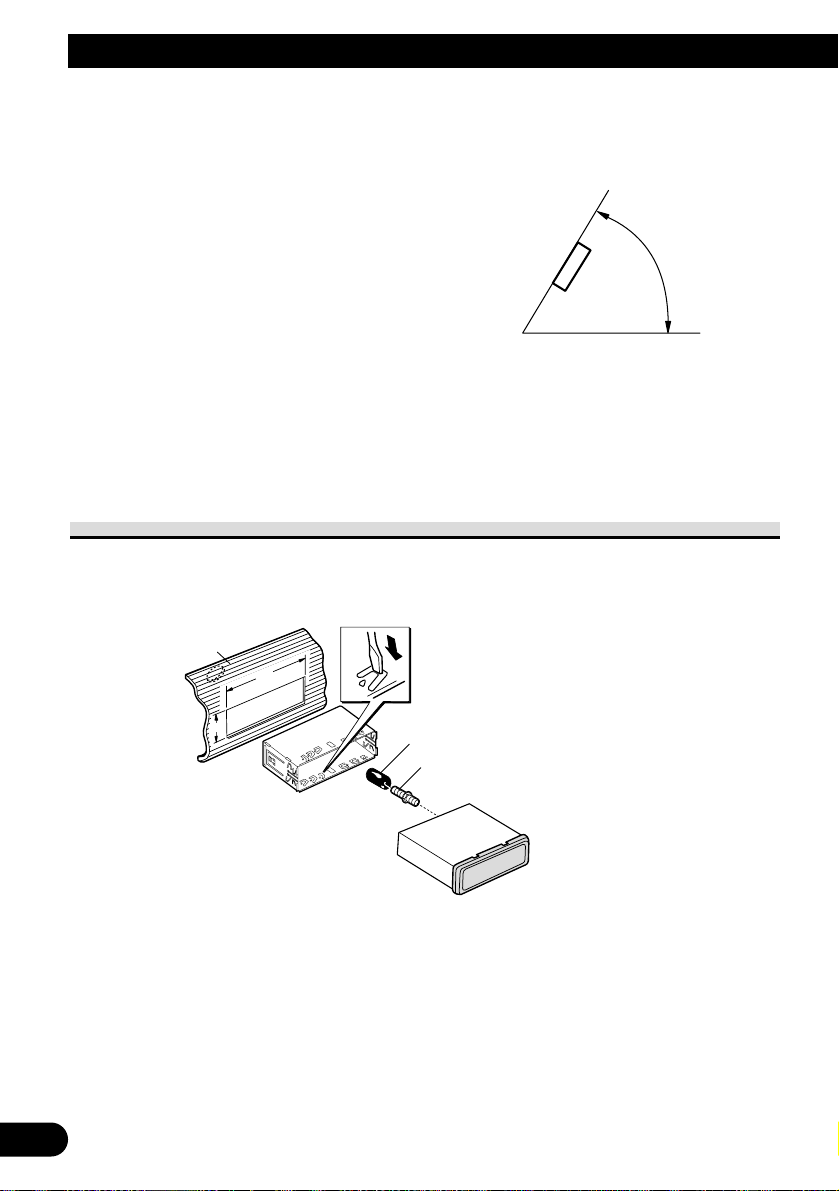

Instalación

Nota:

• Antes de finalmente instalar la unidad, conecte el
cableado temporalmente y asegúrese de que todo
esté conectado correctamente y que la unidad y el
sistema funcionan debidamente.

• Utilice sólo las piezas que se incluyen con esta
unidad para asegurar la instalación adecuada. El
uso de piezas no autorizadas podría causar fallos
de funcionamiento.

• Consulte con su distribuidor si la instalación
requiere del taladro de orificios u otras modifica­ciones del vehículo.

• Instale la unidad donde no alcance el espacio del
conductor, y donde no pueda dañar a los pasajeros
si sucediera un paro repentino, como una deten­ción de emergencia.

• El semiconductor láser se dañará si se sobre­calienta, por eso no instale la unidad en un lugar
caliente – por ejemplo, cerca de la salida de un
calefactor.

• Si el ángulo de la instalación excede los 60° del
lado horizontal, la unidad podría no brindar su
óptimo funcionamiento. (Fig. 7)

Fig. 7

Instalación con tope de goma

Fig. 8

182

53

Soporte
Después de insertar el soporte en la tabla
de mandos, luego seleccione las orejetas
apropiadas según el grosor del material de
la tabla de mandos y dóblelos.
(Instale lo más firme posible usando las
lengüetas superior e inferior. Para fijar,
doble las lengüetas 90 grados.)

Tope de goma

Tornillo

Tablero de
instrumentos

60°

Instalación

88

Extracción de la unidad

Fig. 9

Fig. 10

Marco

Tire hacia afuera para extraer el marco.
(Para la fijación del marco, apunte el lado
con ranura hacia abajo.)

Inserte las herramientas de extracción
suministradas en la unidad, como se
indica en la figura, hasta que se
enganchen en su posición.
Tire de la unidad mientras mantiene
las herramientas presionadas contra
los lados de la unidad.

89

Instalación de la unidad de control remoto

Fijación de la unidad de control remoto

Precaución:

• Presione la unidad de control remoto en la base de montaje hasta que se ubique en posición con un
ruido de ajuste.

Colocación horizontal

Colocación vertical

Nota:

• Si el control remoto se instala verticalmente, no podrá abrir la cubierta del control remoto.

Instalación usando solamente la base de montaje

Precaución:

• Para evitar obstaculizar la conducción, siempre instale la unidad de control remoto en el lado del
pasajero, no en el lado del cable.

• Antes de usar una cinta con adhesivo en ambos lados, limpie toda suciedad sobre la superficie a la
que se fija la cinta con adhesivo en ambos lados.

Base de montaje

Cinta con adhesivo en
ambos lados

Asiento de pasajero

Usada

No usada

Fig. 11

Fig. 12

Fig. 13

Instalación de la unidad de control remoto

90

Instalación usando la base de montaje y la ménsula

Precaución:

• Para evitar obstaculizar la conducción, siempre instale la unidad de control remoto en el lado del
pasajero, no en el lado del cable.

• Instale la base de montaje de modo que la unidad de control remoto se encuentre inclinada en un
ángulo hacia arriba cuando se fija.

• Antes de usar la cinta con adhesivo en ambos lados, limpie toda suciedad sobre la superficie a la
que se fijará la cinta con adhesivo en ambos lados.

• Antes de taladrar cualquier orificio de montaje, confirme que los tornillos no interferirán con

ninguno de los sistemas de operación del automóvil (tales como la línea de combustible, líneas de
freno, cableado eléctrico, etc.).

Método A

Este ejemplo es para cuando la consola es suficientemente amplia como para tener espacio
de instalación para la base de montaje.

Método B

Este ejemplo es para cuando la consola no es suficientemente amplia como para tener
espacio de instalación para la base de montaje.

Nota:

• Instale la base de montaje de tal manera que no obstaculice el asiento cuando el asiento está siendo
ajustado.

Fig. 14

Fig. 15

91

Instalación de la unidad de control remoto

1. Instale la ménsula a la base de montaje.

2. Instale la base de montaje al vehículo.

Ej. 1: Instalación con una cinta con adhesivo en ambos lados.

Ej. 2: Instalación con los tornillos.

Orificios de taladrado
2 – 2,5 mm de diámetro.

Tornillos
(4 × 12 mm)

Asiento de pasajero

Asiento de pasajero

Cinta com adhesivo
en ambos lados

Tornillos (3 × 10 mm)

Base de montaje

Ménsula

Fig. 16

Fig. 17

Fig. 18

Instalación de la unidad de control remoto / Especificaciones

Especificaciones

92

General

Fuente de alimentación .................................... 14,4 V CC

(10,8 – 15,1 V permisible)

Sistema de conexión a tierra ........................ Tipo negativo

Consumo de energía máximo .................................... 4,0 A

Dimensiones

(Tamaño del montaje)

............................ 178 (An) × 50 (Al) × 160 (Pr) mm

(Cara anterior) ...... 188 (An) × 58 (Al) × 20 (Pr) mm

Peso .......................................................................... 1,7 kg

Nivel de salida de presalida máxima.......................... 4,0 V

Impedancia de pre-salida............................................100 Ω

Controles de tono

(Graves)

Frecuencia .................................................. 100 Hz

Ganancia ...................................................... ±8 dB

(Agudos)

Frecuencia .................................................. 10 kHz

Ganancia ...................................................... ±8 dB

Entrada digital ............................................ Entrada óptica

Frecuencia de muestreo .............................. 44,1 – 96 kHz

Salida digital .................................................. Salida óptica

Reproductor de CD

Sistema .................. Sistema de audio de discos compactos

Discos usables .......................................... Disco compacto

Formato de las señales .... Frecuencia de muestreo

: 44,1 kHz

Número de cuantización de bits: 16; lineal

Características de la frecuencia .... 5 – 20.000 Hz (±1 dB)

Relación de señal a ruido ...... 107 dB (1 kHz) (red IEC-A)

Gama dinámica ............................................ 98 dB (1 kHz)

Número de canales ............................................ 2 (estéreo)

Sintonizador FM

Gama de frecuencias ................................ 87,5 – 108 MHz

Sensibilidad utilizable .............................................. 9 dBf

(0,8 µV/75 Ω, mono, Señal/ruido: 30 dB)

Umbral de silenciamiento a 50 dB .......................... 15 dBf

(1,5 µV/75 Ω, mono)

Relación de señal a ruido .................... 70 dB (red IEC-A)

Distorsión ........................ 0,3% (a 65 dBf, 1 kHz, estéreo)

Respuesta de frecuencia .............. 30 – 15.000 Hz (±3 dB)

Separación estéreo ...................... 40 dB (a 65 dBf, 1 kHz)

Sintonizador MW

Gama de frecuencias .................. 531 – 1.602 kHz (9 kHz)

Sensibilidad utilizable ............ 18 µV (Señal/ruido: 20 dB)

Selectividad .............................................. 50 dB (±9 kHz)

Sintonizador LW

Gama de frecuencias .................................. 153 – 281 kHz

Sensibilidad utilizable ............ 30 µV (Señal/ruido: 20 dB)

Selectividad .............................................. 50 dB (±9 kHz)

Nota:

• Las especificaciones y el diseño están sujetos a

posibles modificaciones sin previo aviso debido a
mejoramientos.

Published by Pioneer Corporation.
Copyright © 2004 by Pioneer Corporation.
All rights reserved.
