Mx Onda MX-AS2045 Instruction Manual [es]

Manual de instrucciones

ASPIRADOR DE MANO RECARGABLE

Modelo: MX-AS2045

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

Una vez agotada la vida útil de este producto eléctrico, no lo
tire a la basura doméstica.
Deposítelo en el contenedor adecuado de un punto limpio de
su localidad, para su posterior reciclado.

INTRODUCCIÓN

MX ONDA le agradece la deferencia que ha tenido al adquirir este producto. El

aspirador de mano recargable modelo MX-AS2045, está especialmente
diseñado para ayudarle a realizar una eficaz y exhaustiva limpieza de los
pequeños residuos sólidos. Gracias a su gran potencia de absorción,
autonomía y a la boquilla especial suministrada, podrá realizar la limpieza
incluso en los lugares más inaccesibles como son los rincones o zonas
estrechas.
Este aparato incorpora una batería interna que le proporcionará aproximada­mente unos 20 minutos de autonomía. La recarga se realiza a través del
adaptador de red suministrado. Además dispone de un soporte para su
colocación en pared, en el que podrá situar la boquilla especial.

ANTES DE USAR EL ASPIRADOR

• Lea atentamente estas instrucciones y guárdelas para un posterior uso.

• Compruebe que el voltaje de su toma de corriente es de 230 V ~ 50 Hz,

antes de enchufar el adaptador de alimentación.

• Después de retirar el embalaje, verifique que el aparato no esté dañado.
En caso de duda no utilice el aparato; póngase en contacto con el personal
de asistencia técnica.

• Los materiales de embalaje (bolsas de plástico, etc.) no deben dejarse al
alcance de los niños, ya que son una fuente potencial de peligro.

• El fabricante declina cualquier responsabilidad por daños derivados de un
uso inadecuado, incorrecto o imprudente del aparato.

MEDIDAS DE SEGURIDAD

• Este aparato está diseñado solamente para uso doméstico, no profesional.
MX ONDA no aceptará ninguna responsabilidad y la garantía carecerá de
validez en caso de uso inadecuado o incumplimiento de las instrucciones.

• Utilice únicamente el adaptador de alimentación suministrado con el
equipo.

• No utilice el aparato al aire libre. No deje el aparato expuesto a la
intemperie (lluvia, sol, escarcha…).

• No sitúe el aspirador sobre o cerca de superficies calientes (placas de
cocina, hornos, etc.).

• No emplee ningún accesorio que no esté recomendado por el fabricante.

2

• No introduzca el aspirador ni el adaptador de alimentación en agua ni en
ningún otro líquido.

• No deje que el cable del adaptador entre en contacto con superficies
calientes.

• Utilice este aparato sólo para aspirar pequeños residuos sólidos, nunca
aspire agua ni ningún otro líquido.

• Para desconectar el adaptador de alimentación de la red tire suavemente
de la carcasa de este. Nunca lo haga estirando del cable.

• No retuerza el cable o lo enrolle sobre el aparato.

• En caso de avería, anomalías, sí el aparato se ha caído u otras partes

presentan deterioro, o el cable del adaptador de alimentación este dañado,
no intente repararlo por su cuenta. Póngase en contacto con el Servicio
Técnico Oficial MX ONDA más cercano.

DESCRIPCIÓN

11

12

7

1

1615

1. Depósito

2. Filtro

3. Botón extracción depósito

4. Indicador de carga

5. Botón de encendido/apagado

6. Asa

7. Entrada del depósito

8. Cuerpo principal

9. Conector de alimentación

2

3

4

5

6

10

9

8

14

13

10. Salida de aire

11. Cepillo

12. Boquilla

13. Soporte de pared

14. Soporte para boquilla

15. Tornillo de fijación

16. Taco

17. Adaptador de alimentación

17

3

SOPORTE DE PARED

Con este aparato se suministra un soporte de pared, en el que puede
insertarse la clavija de salida del alimentador, de esta forma a la vez que
guarda cómodamente el aspirador, la batería se recargará.

Montaje del soporte de pared

Proceda como se indica a continuación:

1. Elija el lugar de ubicación del soporte de pared 13 lo más cerca posible de

una toma de corriente y tenga en cuenta mantener una adecuada distancia
entre el soporte y los posibles obstáculos, ya que sobre éste deberá
acoplar posteriormente el aspirador.

2. Utilice a modo de plantilla el propio soporte. Con algún objeto punzante o

rotulador realice las marcas a través de los orificios del soporte.

3. Efectúe tres taladros en la pared coincidiendo con las marcas realizadas e
inserte los tacos 16.

4. Sitúe el soporte 13 en la pared, haciendo coincidir los agujeros del mismo
con los realizados en la pared. Inserte los tornillos 15 y apriételos con un
destornillador de estrella.

Conexión de la clavija del alimentador

Una vez que el soporte se encuentre perfectamente fijado a la pared, proceda
como se indica a continuación:

1. Inserte la clavija de salida del alimentador por la parte más estrecha, en el
orificio del soporte según se muestra en la figura 1.

2. Gire la clavija 90° y compruebe que esté correctamente colocada.

Clavija de

Soporte

alimentación

Fig. 1

CARGA DE LA BATERÍA

El aspirador incorpora una toma de alimentación para poder cargar la batería
cuando esté agotada. Cuando la potencia de aspiración disminuya, hasta el
punto de que el proceso de aspirado ya no sea efectivo, indicará que la batería
está agotada y que debe ser recargada.
Para recargar la batería proceda como se indica a continuación:

1. Conecte el adaptador de alimentación 17 a una toma de corriente de red.

2. Sitúe el aspirador en el soporte de pared 13, haciendo coincidir sobre las

guías laterales del mismo, las pestañas laterales del conector de
alimentación 9, situado en la parte inferior del aspirador (Fig.2).

4

3. Desplace hacia abajo el aspirador hasta que éste quede perfectamente
encajado en el soporte 13 (Fig.3). El indicador de carga 4 se iluminará.

4. Transcurrido el tiempo de carga desenchufe el adaptador de alimentación
de la red.

Fig. 2

Fig. 3

Nota: También es posible recargar la batería conectando directamente la
clavija de salida del adaptador al conector 9 del aspirador, sin utilizar el
soporte 13. De este forma dispondrá de total independencia para recargar el
aspirador en diferentes lugares.

• El tiempo necesario para una carga completa de la batería es aproximada-
mente de 14~16 horas.

• La batería viene de origen con una carga parcial, pero antes de su primera
utilización deberá realizarse una carga y una descarga completa, de esta
manera se prolongará la vida útil de la misma.

• Si la batería tiene un nivel bajo de carga o no se ha utilizado el aparato
durante un largo periodo de tiempo precisará ser recargada.

• Es normal que el aspirador y el adaptador de red se calienten durante el
proceso de carga.

• Por seguridad, utilice únicamente el adaptador de alimentación
suministrado con el equipo.

Atención:

• Nunca recargue la batería cuando la temperatura ambiente sea inferior a
0°C o superior a 40°C.

• Nunca recargue la batería más de 24 horas seguidas, ni cerca de una
fuente de calor o bajo la luz del sol.

• En el caso de que la batería esté defectuosa, el aspirador no se recargará
completamente y la autonomía del aparato disminuirá considerablemente,
NO abra este aparato ni intente repáralo por su cuenta, póngase en
contacto con el Servicio Técnico Oficial MX ONDA más cercano.

• Este aparato incorpora internamente una batería. Las baterías contienen
materiales contaminantes del medio ambiente, por eso, una vez agotada la
vida útil de la misma, NO la tire a la basura, deposítela en el sitio adecuado
para su posterior reciclado.

5

USO DEL ASPIRADOR

Elección de accesorios

Utilice el accesorio adecuado según el tipo de limpieza que Vd. vaya a
efectuar.

• Utilice la boquilla 12 para la limpieza de marcos de ventana, huecos o

sitios poco accesibles.

• Si desea utilizar el cepillo 11 acóplelo en un extremo de la boquilla 12,

según se indica en las figuras 4 y 5.

Fig. 4 Fig. 5

• Para realizar la limpieza normal no utilice la boquilla 12, aspire directa-
mente a través del orificio de entrada 7.

Colocación de la boquilla

Proceda como se indica a continuación:

• Sostenga el aspirador por el asa 6. Inserte el extremo más ancho de la
boquilla 12 en el orificio de entrada del depósito 7, hasta que quede
perfectamente encajado.

Encendido del aspirador

• Para utilizar el aspirador desplace hacia delante y mantenga en esa
posición el botón de encendido 5. Cuando el aparato se ponga en marcha,
proceda a la labor de aspiración. Con la batería completamente cargada la
autonomía es aproximadamente de 20 minutos.

• Para detener el aspirador suelte el botón 5, el aparato se apagará
inmediatamente.

Nota: Cuando el aspirador se encuentre en marcha no obstruya ninguna de
las dos salidas laterales de aire 10.

LIMPIEZA Y MANTENIMIENTO

Después de utilizar el aspirador es necesario efectuar una limpieza del
depósito y el filtro. La potencia de aspiración disminuirá si en el depósito y en
el filtro se encuentran acumulados una gran cantidad de residuos.

Nota: El depósito dispone en su interior de una trampilla, para evitar que la
suciedad salga de nuevo al exterior mientras se utiliza el aspirador.

6

Limpieza del depósito

• Sostenga el aspirador por el asa 6. Presione el botón 3 y separe
completamente el depósito 1 del cuerpo principal del aspirador.

• Dentro del depósito 1 está ubicado el filtro 2. Sujete este por la parte
superior y extráigalo hacia fuera.

• Vacíe la suciedad que esté acumulada dentro del depósito 1, límpielo con
un paño húmedo y séquelo completamente.

Limpieza del filtro

• Cuando el filtro esté sucio límpielo solamente con abundante agua
caliente.

• Antes de volver a colocarlo espere a que esté completamente seco.

• Situé correctamente el filtro 2 en su posición dentro del depósito 1.

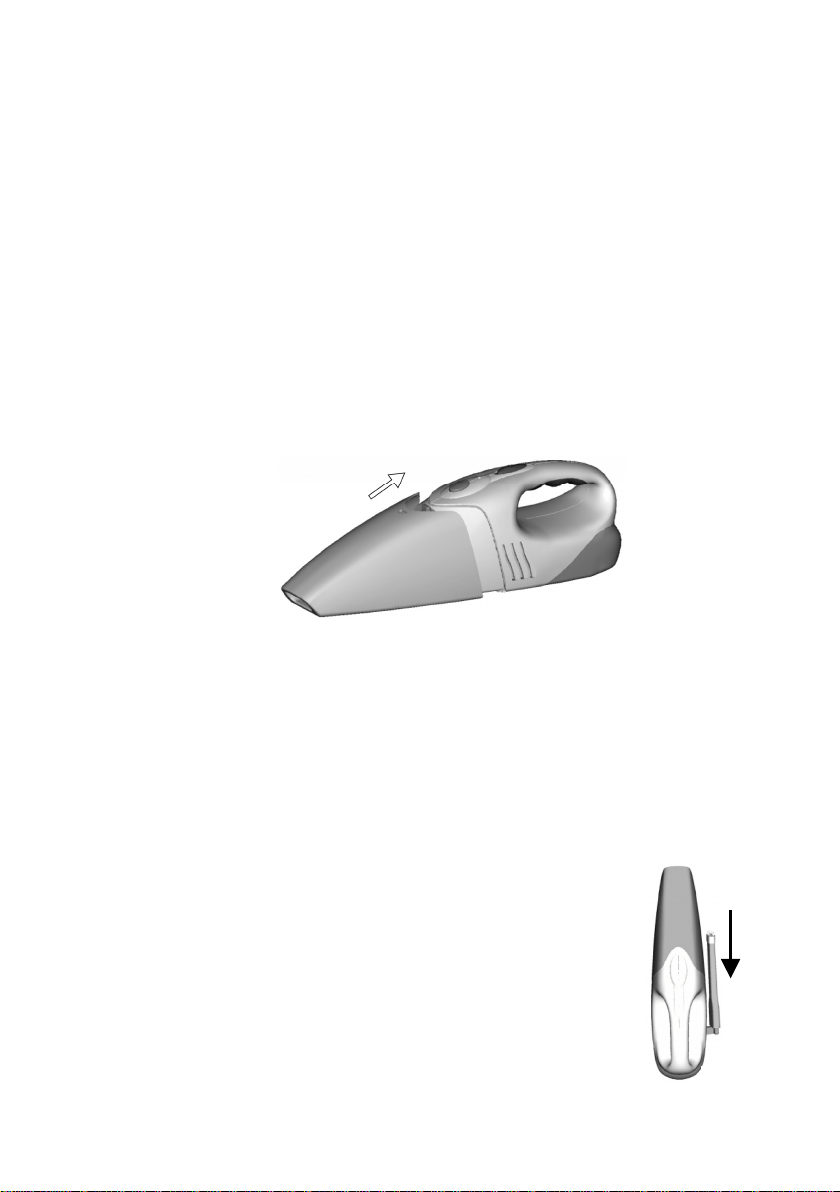

• Coloque de nuevo el depósito 1 en el cuerpo principal 8 del aspirador

(Fig.6). Verifique que el depósito queda perfectamente unido al cuerpo
principal.

Fig. 6

Limpieza y mantenimiento del aspirador

• Compruebe con cierta frecuencia el estado de las piezas y accesorios
(boquilla, filtro, etc.) y en caso necesario sustitúyalos por unos nuevos.

• Limpie la superficie de plástico con un paño húmedo. Para mantener un
aspecto brillante puede utilizar cera de la que se usa frecuentemente para
abrillantar los coches.

• Nunca utilice productos abrasivos o que contengan disolventes.

• No sumerja el aspirador en agua ni en ningún otro líquido.

Almacenamiento del aspirador

• Inserte el cepillo 11 en la boquilla 12 (Fig.4 y 5).

• Coloque la boquilla 12 en el soporte 14 (Fig.7).

• Situé el aspirador sobre el soporte 13 (Fig.2 y 3).

7

Fig. 7

CARACTERÍSTICAS TÉCNICAS

Adaptador de red 230 V ~ 50 Hz / 9 V CC – 300 mA (suministrado)
Batería 6 V / 4,5 Ah
Tiempo de carga 14~16 horas
Autonomía 20 minutos
Capacidad depósito 0,4 litros
Dimensiones 418 x 110 x 132 mm (l, a, alto)
Peso 1,54 Kg

Especificaciones técnicas sujetas a cambio sin previo aviso.

Este producto cumple con las Directivas Europeas 89/336/CEE (EMC) relativa a
la Compatibilidad Electromagnética y la 73/23/CEE (LVD) en materia de
seguridad de baja tensión, modificadas ambas por la Directiva 93/68/CEE.

MX ONDA y su logotipo son marcas registradas de MX ONDA, S.A.

MX ONDA, S.A.
CARRETERA N-I , Km. 31,7
(28750) San Agustín de Guadalix (MADRID)

E-MAIL: [email protected]
http://www.mxonda.es

8
