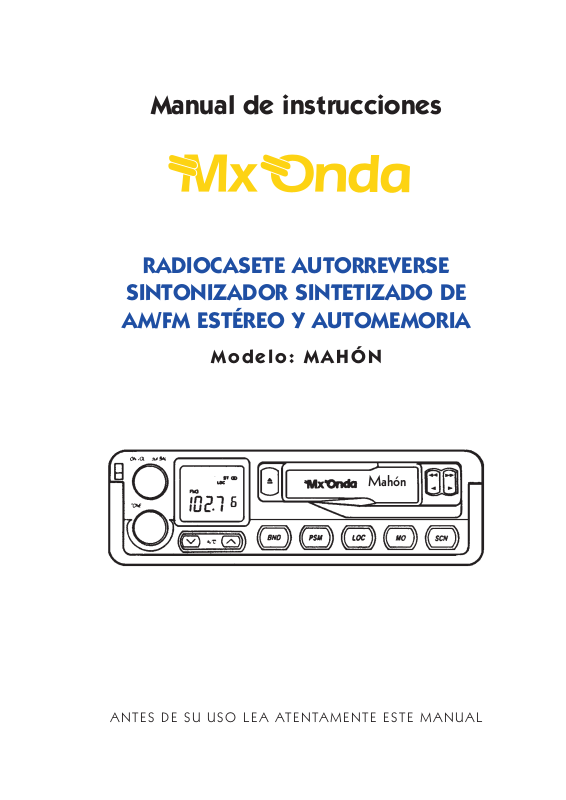

Page 1
Manual de instrucciones
RADIOCASETE AUTORREVERSE
SINTONIZADOR SINTETIZADO DE
AM/FM ESTÉREO Y AUTOMEMORIA
Modelo: MAHÓN
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
Mahón
Page 2
CARACTERÍSTICAS
• Extraíble con asa
• Autorreverse
• Salida de 2 x 7 W
• Automemoria
• Visualizador LCD
• Sintonía automática
• Barrido de memorias
• Búsqueda automática
• 24 memorias
INSTALACIÓN
• Si usted tiene el propósito de efectuar taladros o cualquier otro tipo de
trabajo en su vehículo, póngase en contacto con el instalador más próximo,
para su asesoramiento.
• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos, en el hueco destinado al aparato de radio. Si dicho hueco
es demasiado pequeño, agrándelo hasta 53 x l82 mm.
• Acoplar el soporte en el hueco del tablero de instrumentos y con ayuda
de un destornillador doblar hacia fuera las lengüetas de fijación. Elegir las
más adecuadas según el grosor del tablero.
• Si fuera necesario, utilizar la escuadra soporte y sus correspondientes
accesorios según se muestra en la figura.
CHASIS DEL
AUTOMOVIL
CHASIS
EXTRAÍBLE
ESCUADRA SOPORTE
ARANDELA PLANA
ARANDELA DE PRESIÓN
TUERCA HEXAGONAL
TORNILLO AUTORROSCA
Radiocasete autorreverse Modelo Mahón
2
Page 3
3
Radiocasete autorreverse Modelo Mahón
INSERCIÓN Y RETIRADA DEL APARATO
• Insertar el aparato en soporte (Fig. A).
• Pulsar el expulsor y levantar el asa 90º (Fig. B).
• Para retirar el aparato tirar del asa del mismo (Fig. C).
Fig. CFig. BFig. A
Page 4

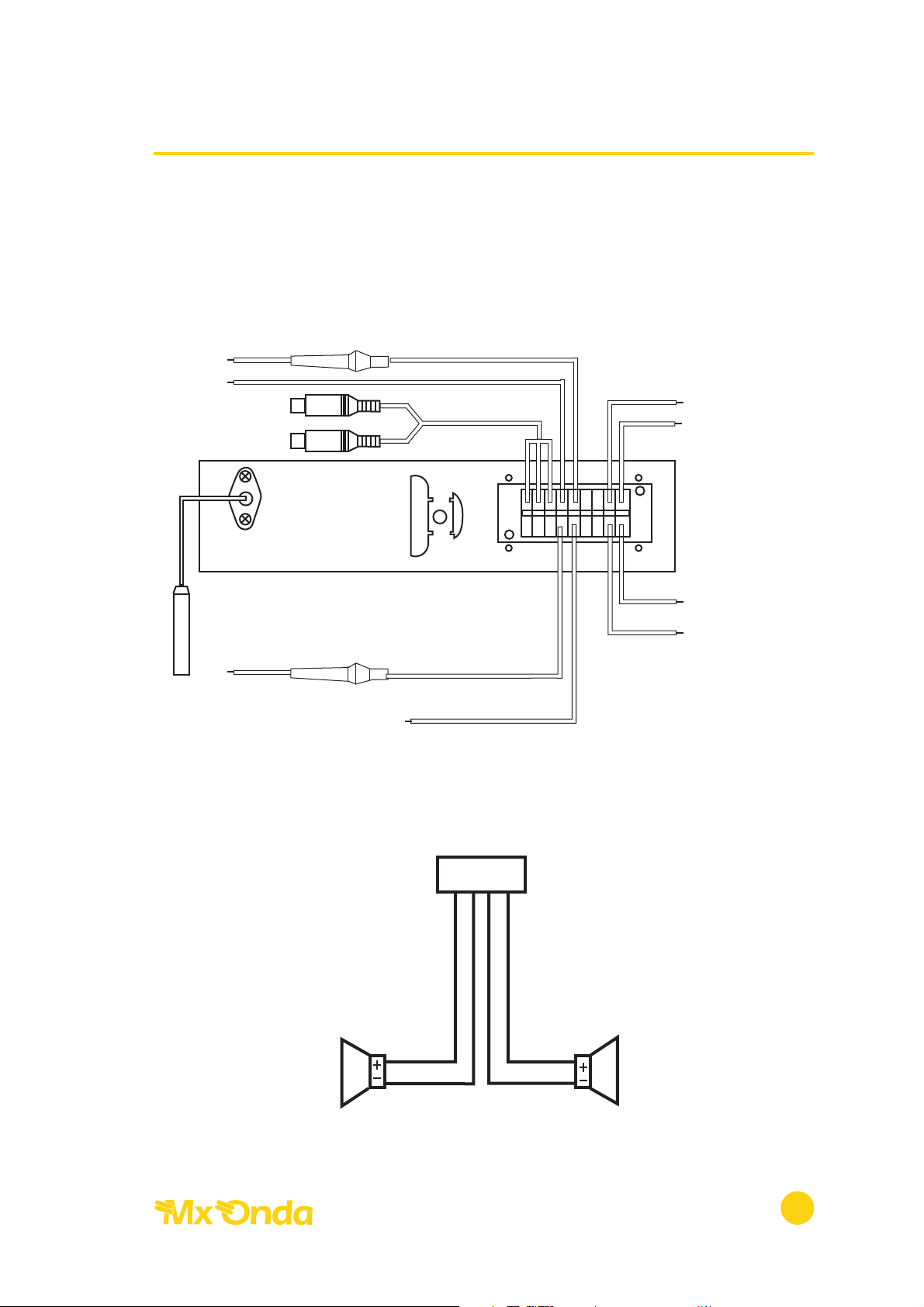

CONEXIÓN
Este autorradio está diseñado para funcionar en vehículos cuya batería sea de 12 V
y negativo a chasis.
CONEXIÓN DE ALTAVOCES
Radiocasete autorreverse Modelo Mahón
4
I
D
A+12V
A NEGATIVO
+ 12V MEMORIA
AUTORRADIO
A LA ANTENA
FUS 0,2A
AMARILLO
+12V ANTENA
AZUL ALTAVOZ IZDO. (+)
ALTAVOZ IZDO.
BLANCO COMÚN
ALTAVOZ DCHO.
VIOLETA COMÚN
VERDE ALTAVOZ DCHO. (+)
NARANJA
SALIDA
DE LÍNEA
FUS. 3A
ROJO
ROJO
NEGRO
BLANCO
DI
AZUL VERDE
VIOLETABLANCO
Page 5

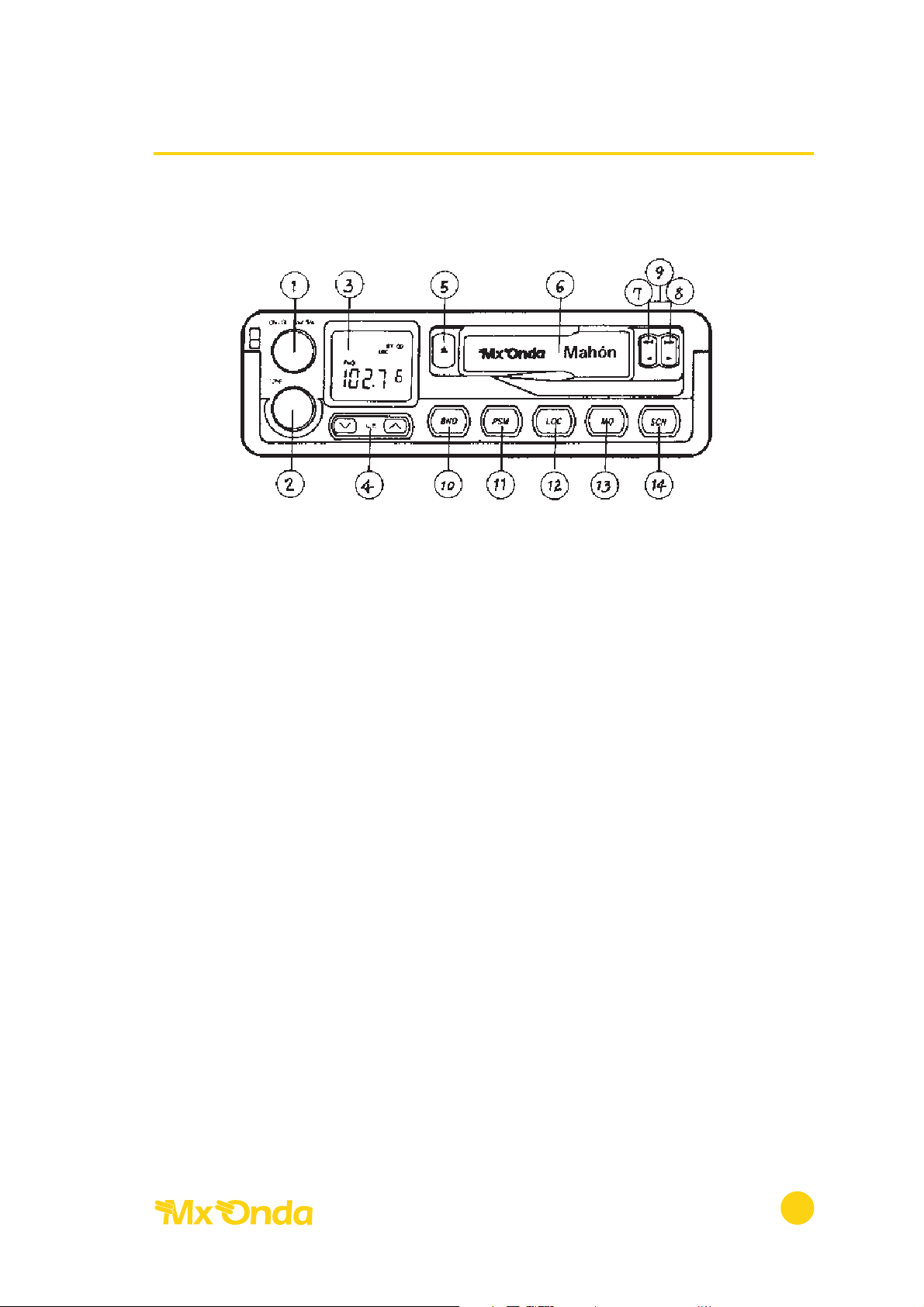

1. CONEXIÓN/DESCONEXIÓN Y VOLUMEN. TIRANDO BALANCE
2. CONTROL DE TONO
3. VISUALIZADOR DIGITAL LCD
4. SINTONÍA MANUAL Y AUTOMÁTICA
5. EXPULSOR DE CINTA
6. TRAMPILLA ENTRADA DE CINTA
7. REBOBINADO RÁPIDO
8. AVANCE RÁPIDO
9. SELECTOR DE CARA DE CINTA
10. SELECTOR DE BANDAS
11. AUTOMEMORIA Y BARRIDO DE MEMORIAS
12. SELECTOR LOCAL/DISTANCIA
13. SELECTOR MONO/ESTÉREO
14. BÚSQUEDA AUTOMÁTICA
Radiocasete autorreverse Modelo Mahón
5
CONTROLES Y FUNCIONES
Page 6
1. CONEXIÓN/DESCONEXIÓN Y VOLUMEN. TIRANDO BALANCE
• Para encender el aparato, gire este mando a derechas. Regular el nivel de
volumen deseado.
• Para regular el balance entre los altavoces derechos e izquierdos, tire de
este botón hacia fuera y hágalo girar.
2. CONTROL DE TONO
• Girando este mando a derechas se incrementan los tonos altos (agudos) y
a izquierdas los tonos bajos (graves).
3. VISUALIZADOR DIGITAL LCD
• La pantalla visualizará la frecuencia de la estación recibida, así como el
número de la memoria asignada.
4. SINTONÍA MANUAL Y AUTOMÁTICA
• Para sintonizar manualmente una estación, pulse momentáneamente uno de
estos botones y la frecuencia variará en sentido ascendente o descendente.
• Cuando uno de estos botones se pulsa durante más de 3 segundos, la
radio sintonizará automáticamente la siguiente estación.
5. EXPULSOR DE CINTA
• Para retirar la cinta, pulse este botón y ésta será expulsada parcialmente.
6. TRAMPILLA ENTRADA DE CINTA
• Para activar la modalidad de casete, introduzca una cinta en dicho
compartimento.
7. REBOBINADO RÁPIDO
• Pulsando este botón, la cinta se rebobinará a gran velocidad, para parar
bastará con pulsar suavemente el botón de avance rápido.
8. AVANCE RÁPIDO
• Pulsando este botón, la cinta avanzará a gran velocidad, para parar bastará
con pulsar suavemente el botón de rebobinado rápido.
Radiocasete autorreverse Modelo Mahón
6
Page 7
9. SELECTOR DE CARA DE CINTA
• Pulsando el botón de avance rápido y rebobinado a la vez, la cinta
cambiará de cara. El visualizar indicará el sentido de giro.
10. SELECTOR DE BANDAS
• Pulsando este selector se cambiará la banda de sintonía AM, FM1, FM2, FM3.
11. AUTOMEMORIA Y BARRIDO DE MEMORIAS
• Independientemente de la banda seleccionada (AM, FM1, etc.), si se
pulsa este botón durante 10 segundos se sintonizarán y memorizarán
automáticamente las seis estaciones con más potencia en ese instante.
• Si dicho botón se pulsa menos de 5 segundos, el aparato mostrará las 6
estaciones memorizadas, parándose 5 segundos en cada una de ellas. Para
parar esta función, pulsar el botón momentáneamente.
12. SELECTOR LOCAL/DISTANCIA
• En zonas de señales fuertes, pulsar este botón para evitar interferencias.
13. SELECTOR MONO/ESTÉREO
• En condiciones normales este botón deberá estar en la posición de
estéreo. En caso de ruido en FM o desvanecimiento, pulse este botón a la
modalidad de mono.
14. BÚSQUEDA AUTOMÁTICA
• Pulsando este botón, el receptor busca la siguiente estación y se para
durante 5 segundos, y así sucesivamente mientras no se vuelva a pulsar
nuevamente dicho botón, que mantendrá la última estación sintonizada.
Radiocasete autorreverse Modelo Mahón
7
Page 8
CUIDADOS Y MANTENIMIENTO
• Se recomienda no utilizar cintas gruesas o del tipo C-120.
• En la modalidad de casete la causa más corriente de los defectos del
sonido son provocados por la suciedad de la cabeza.
• Para evitar deterioro de sus cintas, procure no colocarlas sobre el asiento,
el panel de instrumentos, la bandeja trasera, cerca de la calefacción o
campos magnéticos y cuando no las utilice devuélvalas a su caja de
plástico protector.

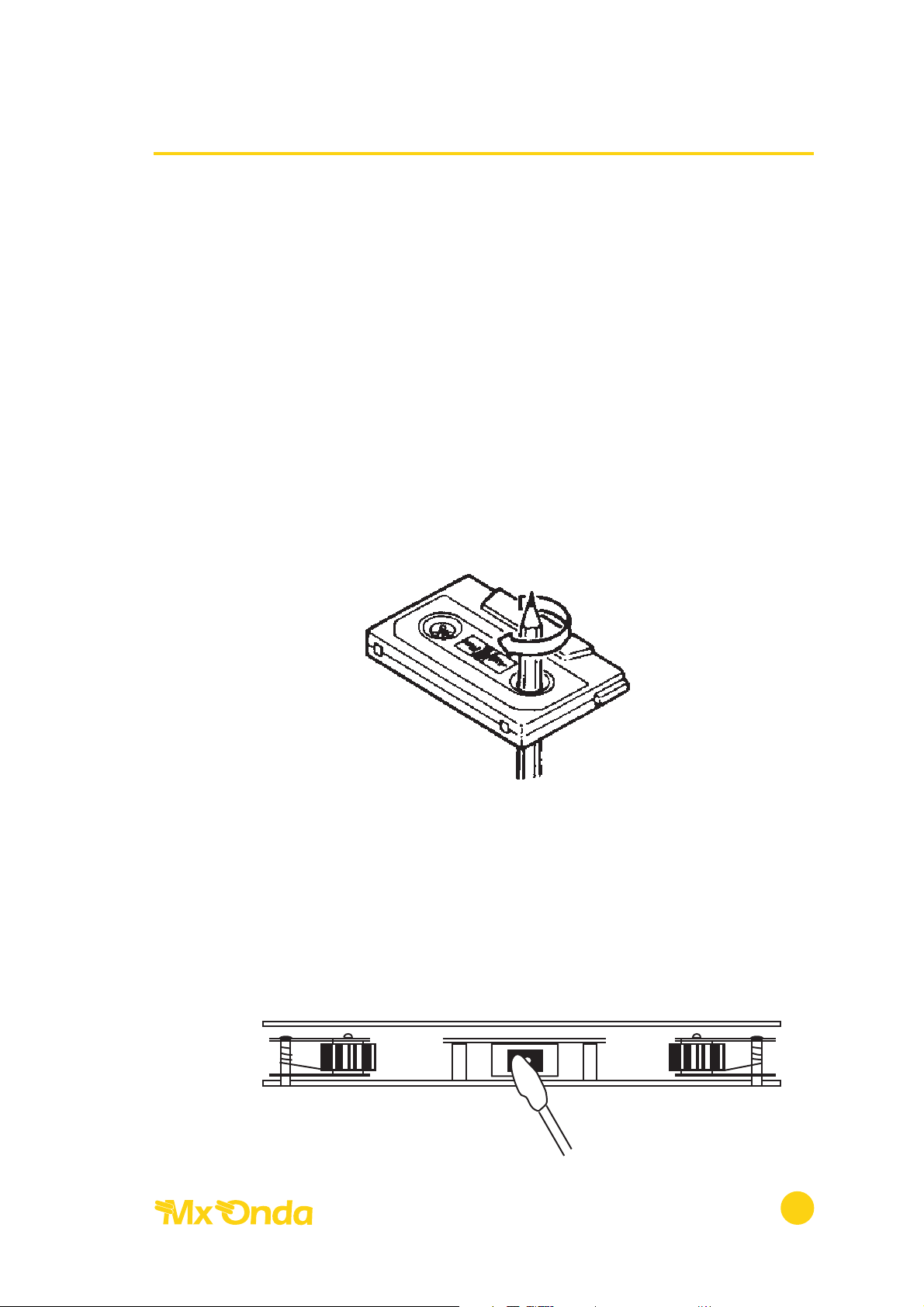

• Si la cinta en la casete está floja puede ser enrollada por el mecanismo de
tracción y causar daños al aparato o a la propia cinta. Antes de insertar la
cinta en su alojamiento compruebe las condiciones de ésta y si la encuentra
floja, ténsela como muestra la figura.
LIMPIEZA DE LA CABEZA
• El uso continuado de cintas puede ensuciar la cabeza con la consiguiente
pérdida de agudos y volumen en la reproducción. Procure cada dos
semanas (depende de su uso) limpiar la cabeza con un algodón con
alcohol y un soporte no metálico.
Radiocasete autorreverse Modelo Mahón
8
Page 9
CARACTERÍSTICAS TÉCNICAS
SECCIÓN FM
Margen de frecuencia 87,5 - 108 MHz
Sensibilidad útil 3,9 uV
Rechazo f. imagen 40 dB
Relación S/R 60 dB
Separación de canales 50 KHz
SECCIÓN AM
Margen de frecuencia 522 - 1.620 KHz
Sensibilidad útil 3,8 uV
Rechazo f. imagen 50 dB
Relación S/R 40 dB
Separación de canales 9 KHz
SECCIÓN CINTA
Velocidad cinta 4,75 cm/s
Fluctuación y lloro 0,1 %
Relación S/R 50 dB
SECCIÓN AMPLIFICADOR
Max. potencia 2 x 7 W
Alimentación 12 V (negativo a chasis) nominal
Dimensiones 178 x 50 x 150
“Mx Onda” es una marca registrada de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
Radiocasete autorreverse Modelo Mahón
9
