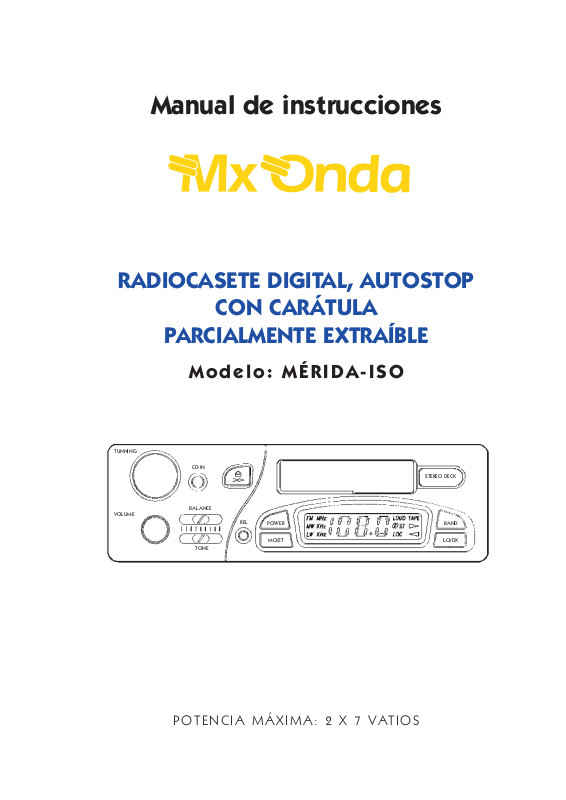

MxOnda MERIDA ISO User Manual [es]

Manual de instrucciones

RADIOCASETE DIGITAL, AUTOSTOP

CON CARÁTULA

PARCIALMENTE EXTRAÍBLE

Modelo: MÉRIDA-ISO

POTENCIA MÁXIMA: 2 X 7 VATIOS

TUNNING

VOLUME

BALANCE

TONE

MO/ST

POWER

LO/DX

BAND

STEREO DECK

REL

CD-IN

ÍNDICE

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 3

Conexión eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 4

Esquema de conexionado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 4

Extracción de la carátula . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag.5

Inserción de la carátula . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 6

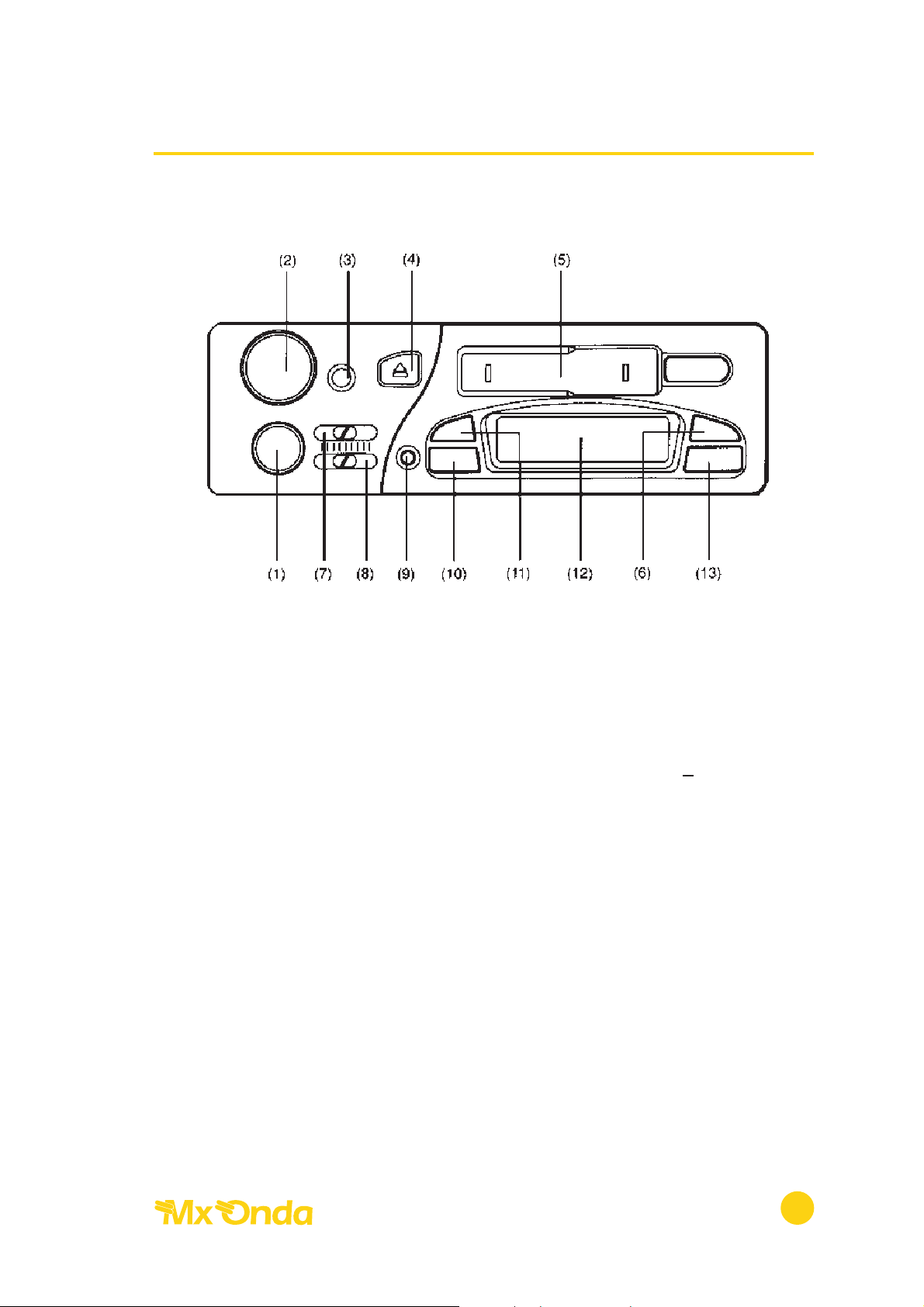

Controles y funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 7

Utilización de los mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 8 y 9

Cómo utilizar la radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 10 y 11

Cómo utilizar la cinta de casete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 12

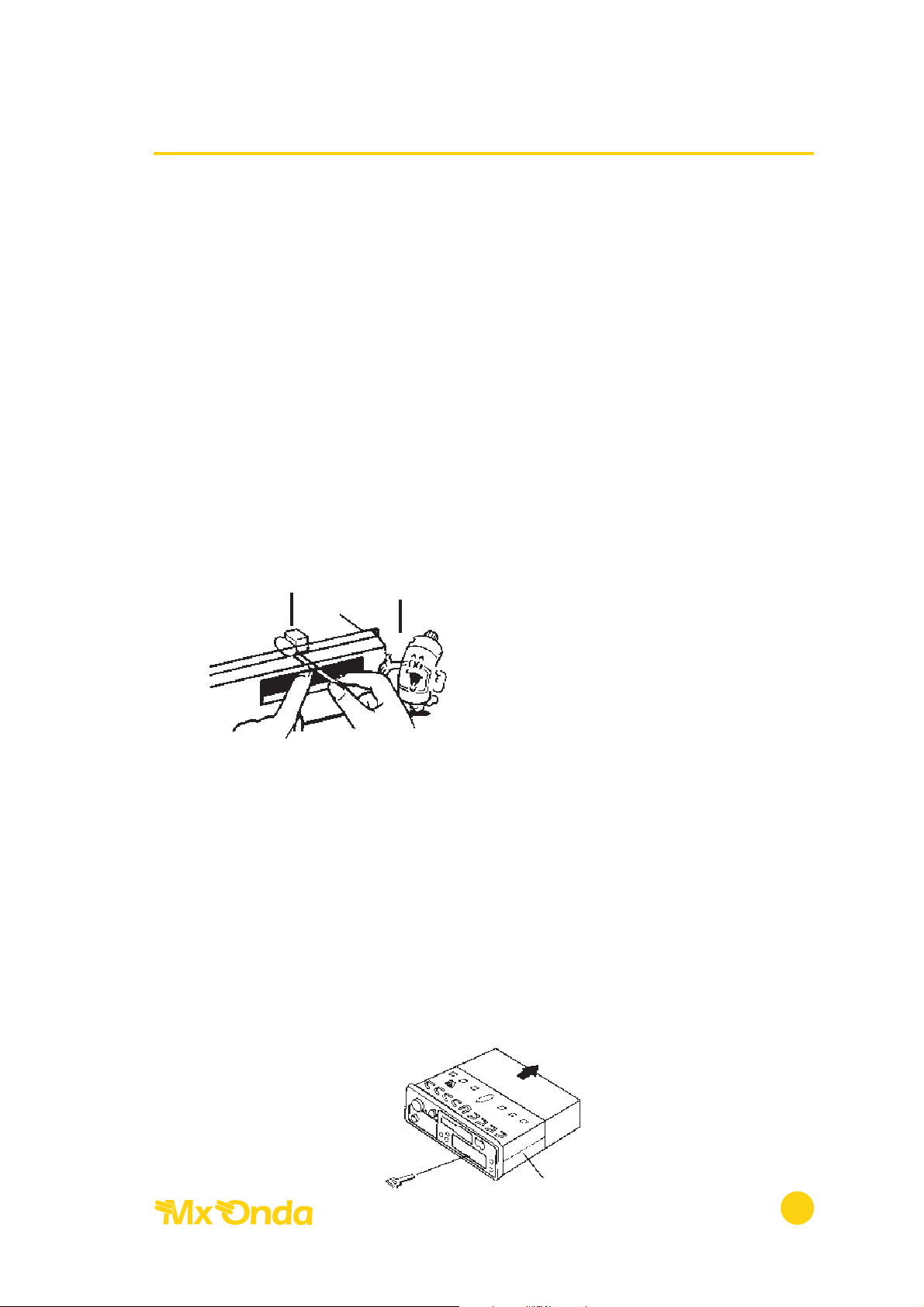

Cuidados y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 13

Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 14

Radiocasete digital Modelo Mérida-ISO

2

INSTALACIÓN

IMPORTANTE

• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos del vehículo, en el hueco destinado al aparato de radio.

• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo.
El empleo de piezas no autorizadas puede dar lugar a fallos en el
funcionamiento y la consiguiente pérdida de la garantía.

• Si la instalación precisa el efectuar taladros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.

• Si el ángulo de instalación del aparato excede de 30º sobre el plano
horizontal, puede que el rendimiento no sea el óptimo.

INSTALACIÓN

• Introduzca el chasis soporte en el hueco previsto en el salpicadero. Si
dicho hueco es demasiado pequeño agrándelo hasta que tenga una
medida de 52 x 182 mm.

• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador doble hacia dentro las lengüetas de fijación, eligiendo
previamente las más adecuadas, según el grosor del material del salpicadero.

• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.

Radiocasete digital Modelo Mérida-ISO

3

i

CHASIS DEL

AUTOMOVIL

CHASIS SOPORTE

SALPICADERO

ESCUADRA SOPORTE

ARANDELA PLANA

ARANDELA DE PRESIÓN

TUERCA HEXAGONAL

TORNILLO AUTORROSCA

CONEXIÓN ELÉCTRICA

• Este autorradio está diseñado para funcionar en vehículos cuya batería sea
de 12V y el negativo esté conectado al chasis.

• Durante la instalación mantenga el equipo en la posición de apagado.

• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.

• Conecte el cable de color ROJO a + 1 2V (positivo de preinstalación de
radio de su automóvil) o al positivo bajo llave de contacto.

• Conecte el cable coaxial procedente de la antena al conector
correspondiente del autorradio. Si por la posición de la antena el cable no
llegase, no empalme éste, diríjase a su proveedor y solicite un
prolongador compensado. Con esto evitará problemas en la recepción.

• Si por cualquier causa tuviese que sustituir el fusible del equipo, hágalo
siempre con uno del mismo tipo y amperaje que el original.

ESQUEMA DE CONEXIONADO

CONECTOR A (ALIMENTACIONES)

A7. ROJO : +12V (BAJO LLAVE)
A8. NEGRO : NEGATIVO (CHASIS)

CONECTOR B (ALTAVOCES)

B3. GRIS : FRONTAL DCHO. (+)
B4. GRIS/NEGRO : FRONTAL DCHO. (-)
B5. BLANCO : FRONTAL IZDO. (+)
B6. BLANCO/NEGRO : FRONTAL IZDO. (-)

Radiocasete digital Modelo Mérida-ISO

4

ANTENA

CONECTOR ACONECTOR B

3 5

4 6 8

7

AUTORRADIO

CARÁTULA FRONTAL DESMONTABLE

Para evitar el robo de su equipo procure retirar siempre la carátula frontal extraíble
del mismo.

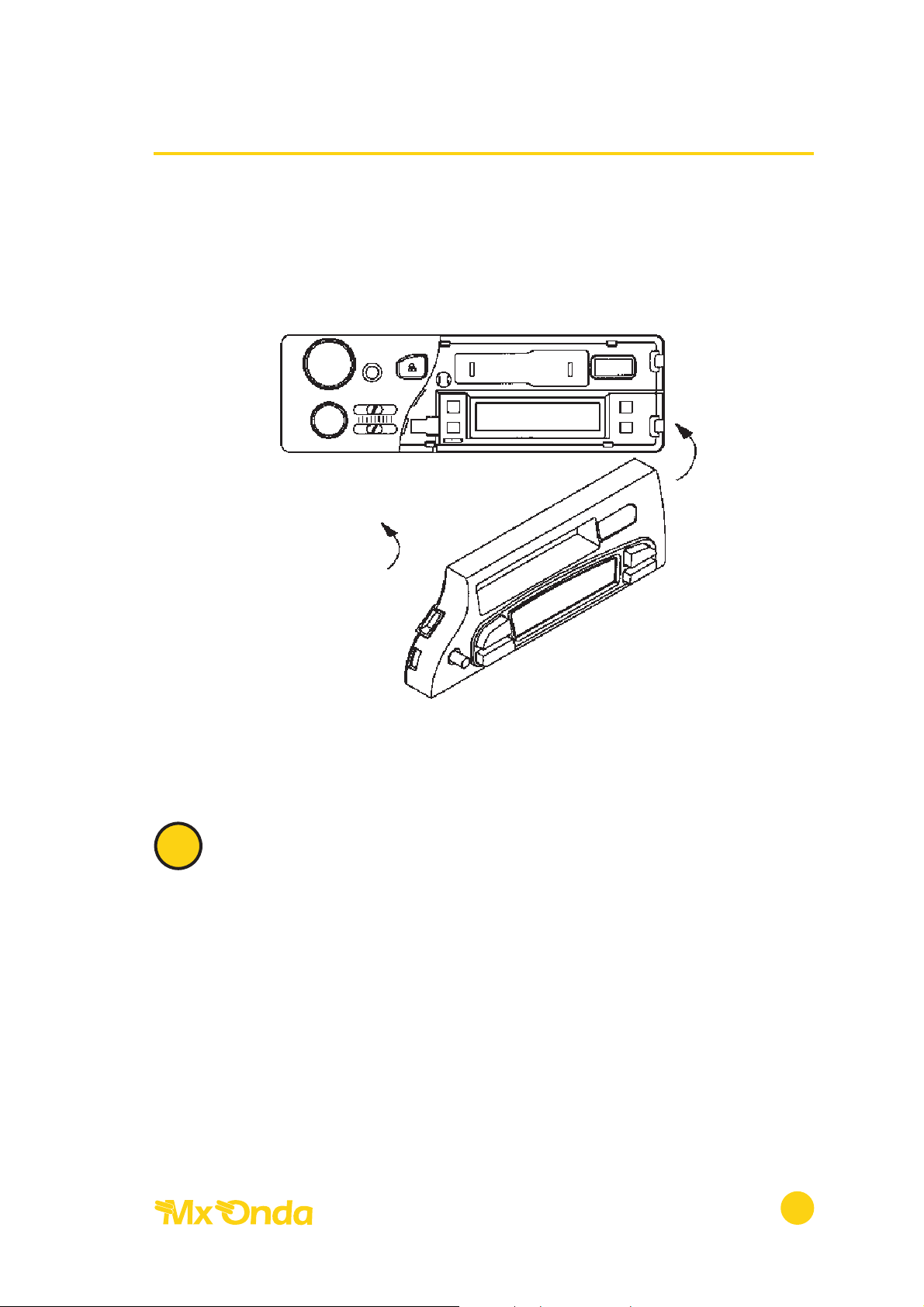

EXTRACCIÓN DE LA CARÁTULA FRONTAL

1. Pulse el botón de expulsión y la parte izquierda de la carátula saldrá
proyectada hacia delante.

2. Para retirar la carátula frontal extraíble tire de su parte izquierda hacia usted.

3. Ponga cuidado en no dejar caer la carátula frontal extraíble.

Radiocasete digital Modelo Mérida-ISO

5

Botón de expulsión Carátula frontal

(2)

(1)
