Manual de instrucciones

RADIOCASETE AUTO-STOP,

CONTROLADOR DE CD´S, PANTALLA

MULTICOLOR Y CARÁTULA ABATIBLE

TOTALMENTE EXTRAÍBLE

Modelo: MELILLA

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

INSTALACIÓN

IMPORTANTE

• Este producto ha sido diseñado para su instalación en el hueco destinado
al aparato de radio en el tablero de instrumentos del vehículo.

• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo.

• El empleo de piezas no autorizadas puede dar lugar a fallos en el
funcionamiento y la consiguiente pérdida de la garantía.

• Si en la instalación precisa efectuar taladros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.

• Si el ángulo de instalación del aparato excede de 30? sobre el plano
horizontal puede que el rendimiento no sea el óptimo.

INSTALACIÓN

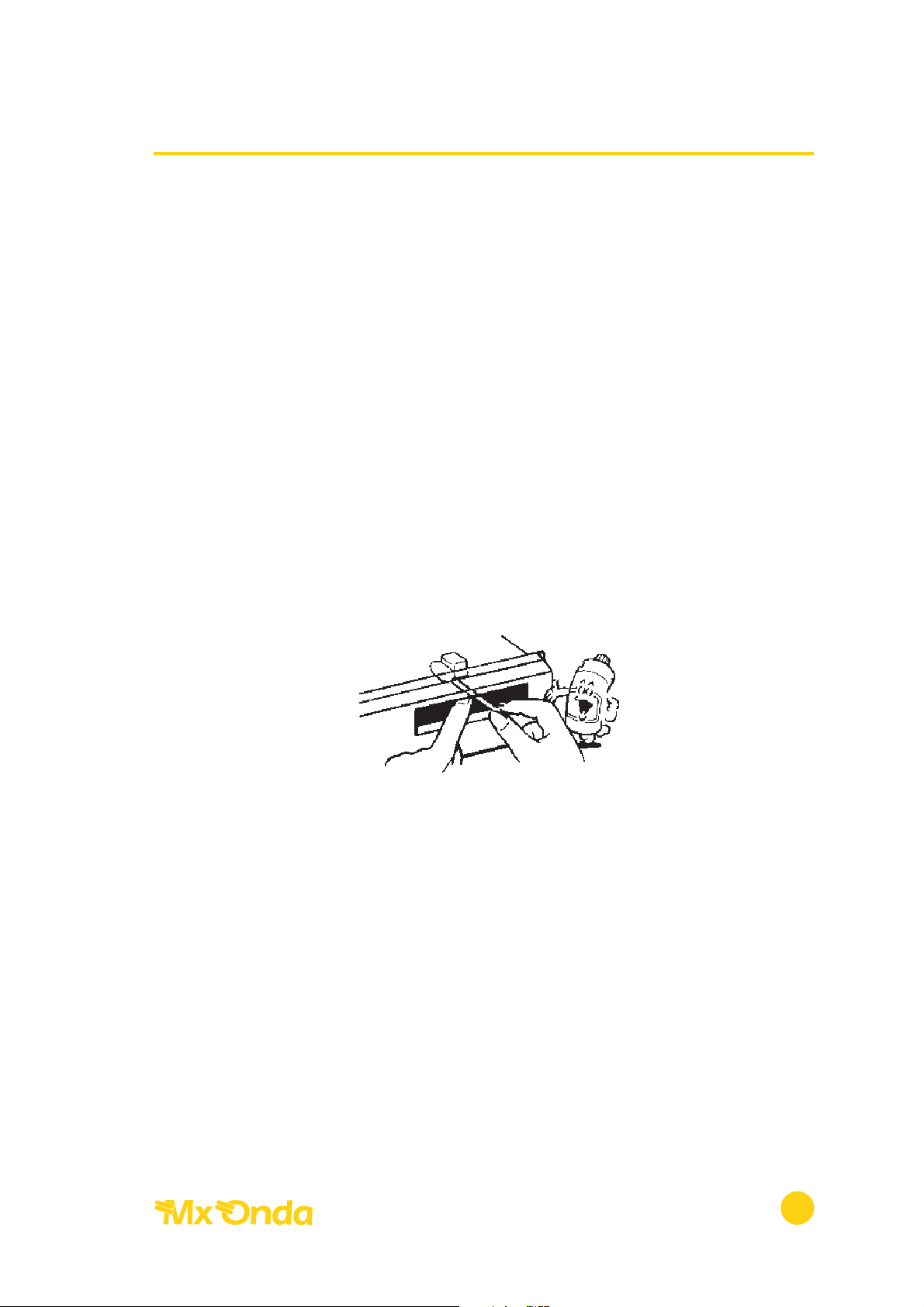

• Introduzca el chasis soporte en el hueco previsto en el salpicadero del
vehículo. Si dicho hueco es demasiado pequeño agrándelo hasta que
tenga una medida de 53 x 182 mm.

• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador o similar, doble hacia dentro las lengüetas de fijación
(eligiendo previamente las más adecuadas), según el grosor del material
del salpicadero.

• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.

Radiocasete auto-stop Modelo Melilla

2

i

SalpicaderoSalpicadero

Tuerca

Arandela plana

Arandela Presión

Tornillo
(5 x 25 mm)

CONEXIÓN ELÉCTRICA

Este autorradio está diseñado para funcionar en vehículos cuya batería sea de
12V y el negativo esté conectado al chasis.

Durante la instalación mantenga el equipo en la posición de apagado.

• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.

• Conecte el cable de color ROJO a +12 V (positivo de preinstalación de
radio de su automóvil), o a un positivo bajo llave de contacto.

• Conecte el cable de color ROSA a +12 V directamente de la batería o a
un positivo constante. NUNCA a un positivo que actúe sobre el
encendido. Esto podría causar que las memorias no funcionasen
correctamente.

• El cable AMARILLO suministra +12 V para accionar una antena automática
cuando encienda el autorradio. La corriente máxima de esta salida está
limitada a 0,3 A. Por tanto no conecte ningún elemento cuyo consumo sea
superior, ya que podría dañar seriamente el equipo. Si Vd. no va a utilizar
esta salida déjela convenientemente protegida y aislada.

• Conecte la clavija del cable coaxial de la antena al conector
correspondiente del autorradio. Si por la posición de la antena el cable
no llegase, no empalme este, diríjase a su proveedor y solicite un
prolongador compensado. Así se evitará problemas en la recepción.

• Si tuviese que sustituir los fusibles del equipo hágalo con unos del mismo
tipo y amperaje que los originales.

• Conecte los altavoces de su vehículo conforme se indica en la sección B
del conector ISO.

• Si va a utilizar un cargador reproductor de discos compactos inserte la
clavija DIN del cable que le suministren junto con el cargador, al conector
hembra de 8 patillas situado en la parte posterior del autorradio.

Radiocasete auto-stop Modelo Melilla

3

CONECTOR ELÉCTRICO (CONECTOR ISO)

SECCIÓN A (CONECTOR DE ALIMENTACIONES)

A4. ROSA : +l2 V (MEMORIA)
A5. AMARILLO : SALIDA ANT. (+12 V)
A7. ROJO : +l2 V (BAJO LLAVE)
A8. NEGRO : NEGATIVO (CHASIS)

SECCIÓN B (CONECTOR DE ALTAVOCES)
B3. GRIS : FRONTAL DCHO. (+)

B4. GRIS/NEGRO : FRONTAL DCHO. (-)
B5. VERDE : FRONTAL IZDO. (+)
B6. VERDE/NEGRO : FRONTAL IZDO. (-)

Radiocasete auto-stop Modelo Melilla

4

1 3 5 7

2 4 6 8

1 3 5 7

2 4 6 8

B

A

CARÁTULA FRONTAL DESMONTABLE

Para evitar el robo de su equipo procure retirar siempre la carátula frontal
extraíble del mismo.

EXTRACCIÓN DE LA CARÁTULA FRONTAL

1. Apague el aparato mediante el botón de encendido/apagado PWR. Pulse
el botón de apertura OPEN ( ) de la carátula frontal y ésta se abrirá
lentamente. Una vez abatida totalmente (90º), extráigala tirando
suavemente de ella hacia usted.

2. Una vez extraída la carátula de la guía soporte, levante y empuje dicha
guía hacia el aparato. Ésta quedará retenida y permitirá ver el LED
intermitente de alerta a través del orificio correspondiente.

3. Para proteger la carátula frontal extraíble una vez retirada ésta, colóquela
dentro de la caja de protección suministrada.

INSERCIÓN DE LA CARÁTULA FRONTAL

Empuje la carátula frontal sobre el cuerpo principal del aparato sin ejercer
presión sobre los botones. Tenga en cuenta que si la carátula no está
correctamente acoplada, puede que el botón de expulsión no libere la misma
y que los restantes botones de mando no funcionen.

IMPORTANTE
No toque los contactos de la carátula frontal ni del cuerpo principal pues ello
podría dar lugar a que su contacto eléctrico presentara fallos.
Si sobre los contactos se depositara suciedad o cualquier otra sustancia,
frótelos con suavidad con un paño limpio y seco.

Radiocasete auto-stop Modelo Melilla

5

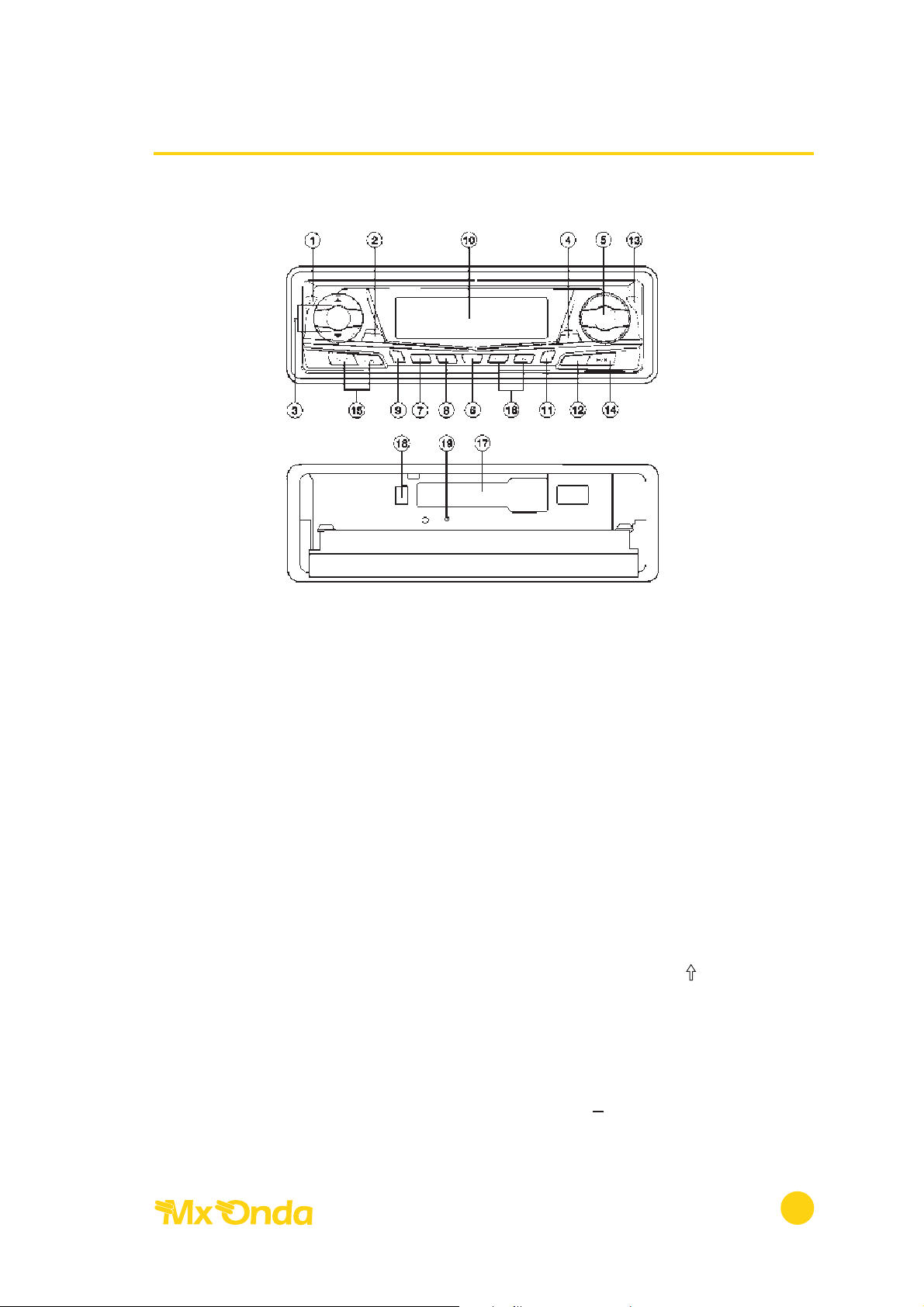

Botón de apertura
