Gebrauchsund Montageanweisung
Herd
H 4218 EP
Backofen
H 4218 BP
Lesen Sie unbedingt die Gebrauchs- |
de - DE |
und Montageanweisung vor |
|
Aufstellung – Installation – Inbetriebnahme. |
|
Dadurch schützen Sie sich und |
|
vermeiden Schäden an Ihrem Gerät. |
M.-Nr. 07 439 850 |
Inhalt
Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
H 4218 EP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 H 4218 BP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Ausstattung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Backofensteuerung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Sicherheitseinrichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Kühlgebläse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Selbstreinigungsfunktion für den Garraum (Pyrolyse) . . . . . . . . . . . . . . . . . . . 13 PerfectClean-veredelte Oberflächen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Versenkbare Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Türkontaktschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Durchlüftete Tür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Einzelauszüge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Aufnahmegitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Einzelauszüge oder Aufnahmegitter einbauen. . . . . . . . . . . . . . . . . . . . . . . . . 15 Backblech, Universalblech und Rost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Fettfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Kochfeld. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Kontrollleuchte für die Kochzonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

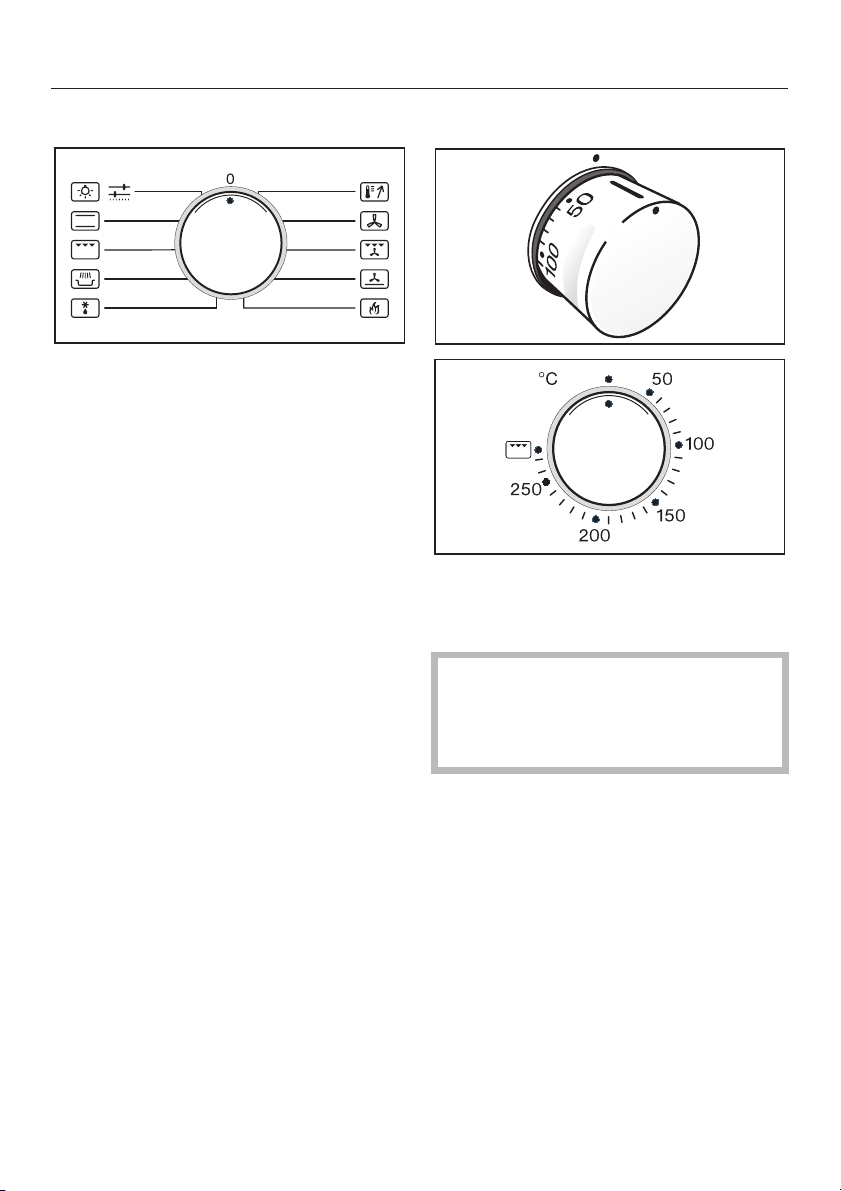

Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Betriebsartenwähler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Temperaturwähler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Temperaturkontrolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Zeitschaltuhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Bedienelemente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Tasten , und . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Display und Dreieck im Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Tageszeit eingeben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Kurzzeitwecker nutzen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Kurzzeit eingeben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Kurzzeit löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2
Inhalt
Bedienung Backofen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Einfache Nutzung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Vorheizen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Garzeit eingeben (Abschaltautomatik) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Garvorgang automatisch ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Garvorgang automatisch einund ausschalten . . . . . . . . . . . . . . . . . . . . . . . . 26 Ende eines Garvorganges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 Eingegebene Zeiten überprüfen und ändern . . . . . . . . . . . . . . . . . . . . . . . . . . 27 Garzeiten löschen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Tageszeitanzeige (P I). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 Signalton (P 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Hinweise zum Backen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Temperatur, Backzeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Backform . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Backpapier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Universalblech . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Kastenform . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Einschubebene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Tiefkühlprodukte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Backtabellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Heißluft plus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 Ober-Unterhitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Intensivbacken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Hinweise zum Braten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 Bräunung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 Ruhezeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 Braten von Geflügel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 Braten von tiefgefrorenem Fleisch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Brattabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Hinweise zum Grillen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Grillgut vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 Grillen auf dem Rost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Grilltabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
3
Inhalt
Einkochen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Auftauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Garen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Zubereitung von Fertiggerichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Bräunungs-Garen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Angaben für Prüfinstitute . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Prüfgerichte nach EN 60350 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 Energie-Effizienzklasse nach EN 50304 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Gerätefront. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Backblech, Universalblech. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Rost, Aufnahmegitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Fettfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Einzelauszüge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 Teleskopschienen nachfetten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 PerfectClean-veredeltes Email . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 Garraum. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 Manuelle Reinigung des Garraumes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 Pyrolytische Reinigung des Garraumes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 Tür abnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 Tür auseinanderbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 Tür einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 Einzelauszüge herausnehmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Aufnahmegitter herausnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Störungen und Fehler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Nachkaufbares Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

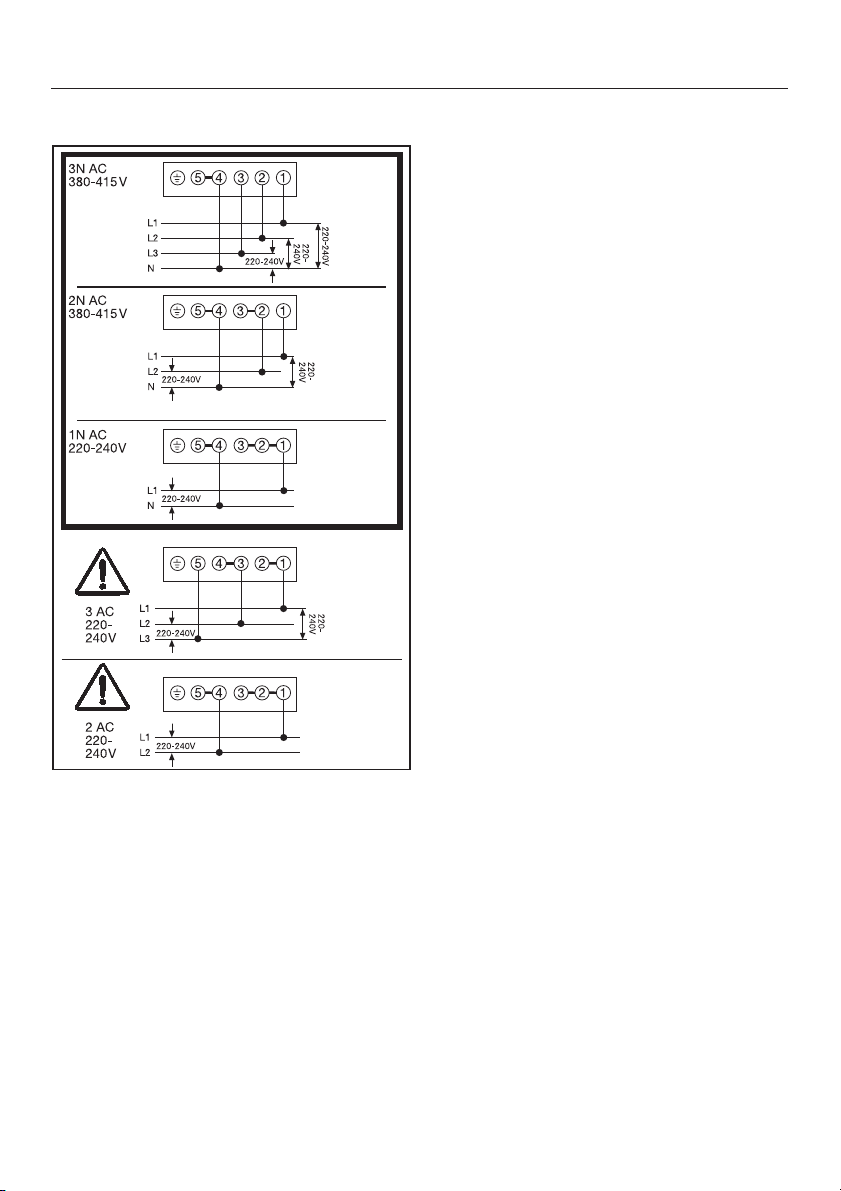

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Einbau Herd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

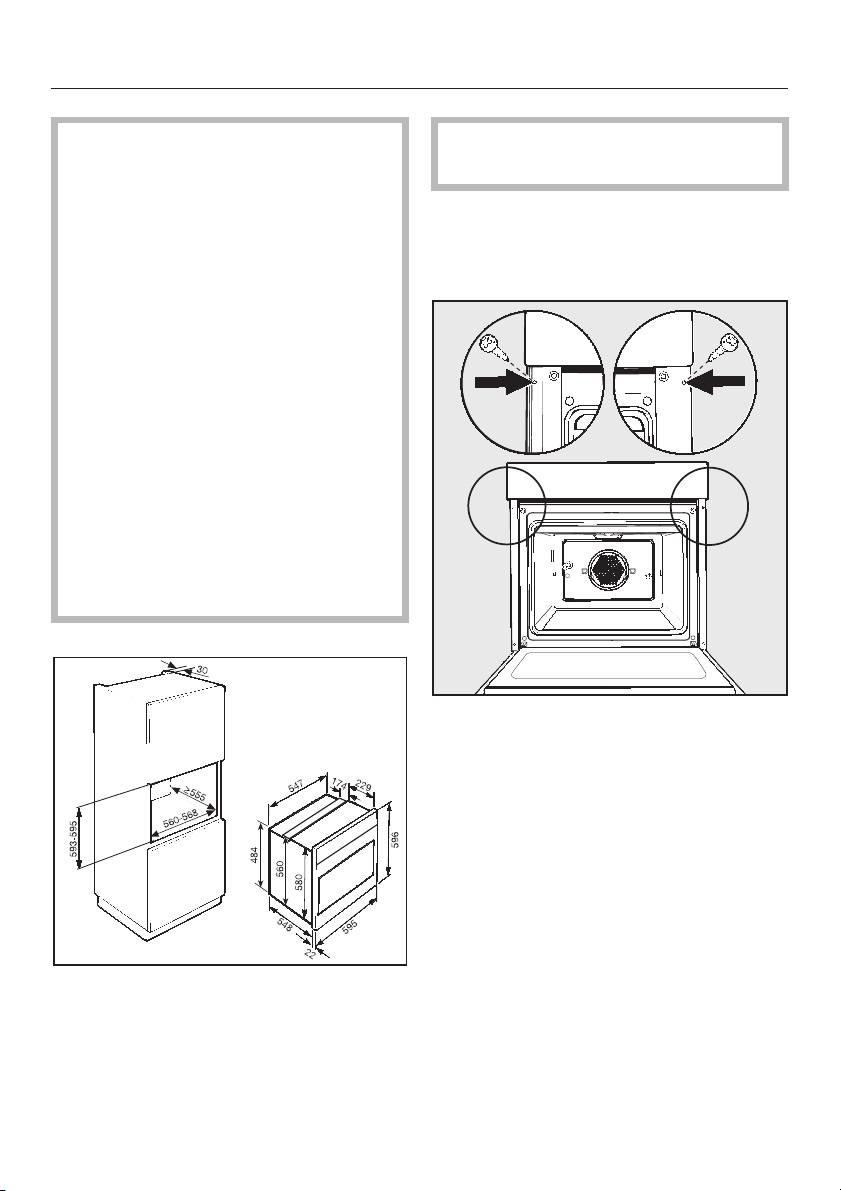

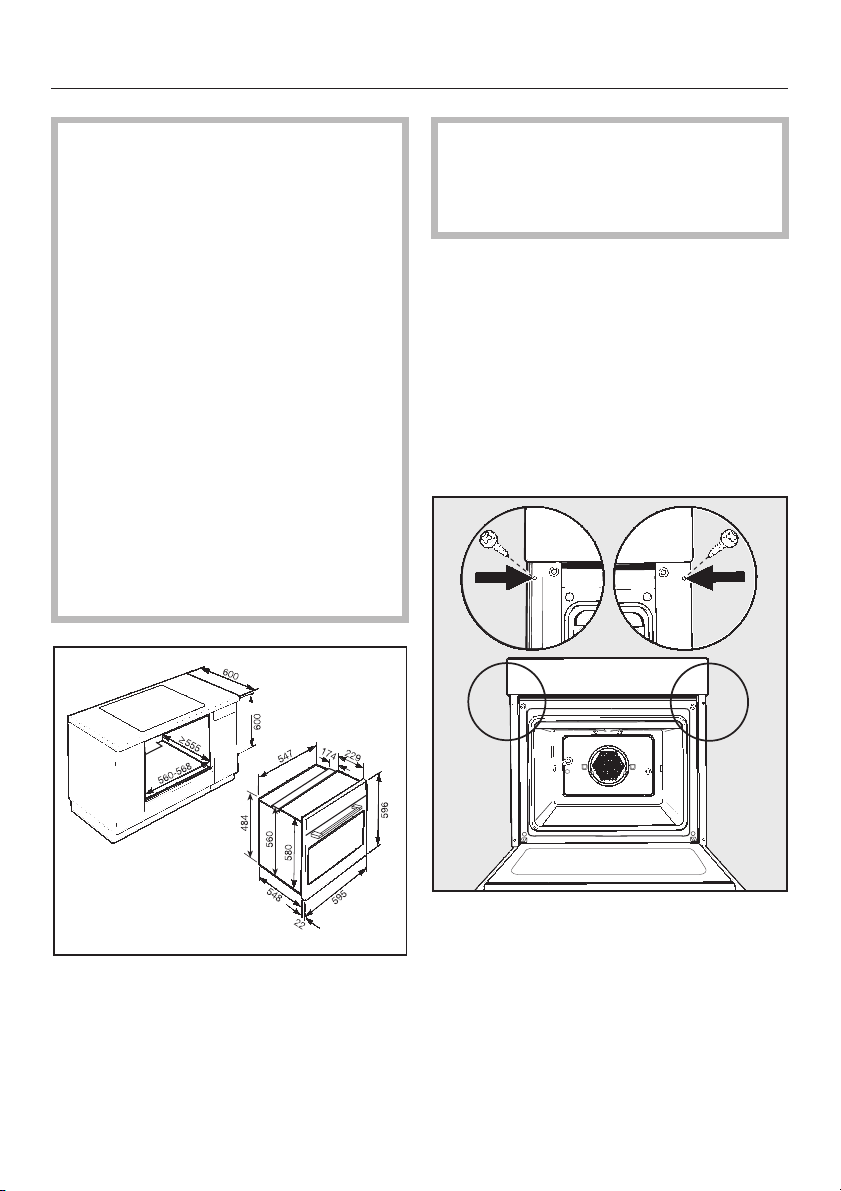

Einbau Backofen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
4
Sicherheitshinweise und Warnungen
Dieser Herd/Backofen entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.
Lesen Sie die Gebrauchsund Montageanweisung aufmerksam durch, bevor Sie den Herd/Backofen in Betrieb nehmen.
Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.
Bewahren Sie die Gebrauchsund Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!
Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Herd/Backofen sicher zu bedienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Kinder im Haushalt
Beaufsichtigen Sie Kinder, die sich in der Nähe des Herdes/Backofens aufhalten. Lassen Sie Kinder nie mit dem Gerät spielen.
Kinder dürfen den Herd/Backofen nur ohne Aufsicht benutzen, wenn ihnen die Bedienung so erklärt wurde, dass sie das Gerät sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.
Bestimmungsgemäße Verwendung
Benutzen Sie den Herd/Backofen ausschließlich im Haushalt zum Backen, Braten, Grillen, Garen, Auftauen, Einkochen und Trocknen von Lebensmitteln.
Andere Verwendungszwecke sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
Hindern Sie Kinder daran, den Herd/ Backofen während des Betriebes zu berühren. Insbesondere beim Pyrolyseprozess erwärmt sich das Gerät stärker als bei der normalen Nutzung.
Der Herd/Backofen erwärmt sich an der Türscheibe, der Bedienblende und an den Austrittsöffnungen der Garraumluft. Die Haut von Kindern reagiert empfindlicher auf hohe Temperaturen als die von Erwachsenen. Verbrennungsgefahr!
Der Herd wird an den Kochzonen heiß. Ebenfalls können sich die Kinder durch Herunterziehen von Töpfen oder Pfannen verbrennen.
5
Sicherheitshinweise und Warnungen
Technische Sicherheit
Installationsund Wartungsarbeiten sowie Reparaturen dürfen nur vom Hersteller autorisierte Fachkräfte durchführen.
Durch unsachgemäße Installationsund Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.
Kontrollieren Sie den Herd/Backofen vor dem Einbau auf sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät auf keinen Fall in Betrieb. Ein beschädigter Herd/Backofen kann Ihre Sicherheit gefährden!
Die elektrische Sicherheit des Herdes/Backofens ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft prüfen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).
Vergleichen Sie vor dem Anschließen des Herdes/Backofens unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes.
Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie eine Elektro-Fachkraft.
Der Anschluss des Herdes/Backofens an das Elektronetz darf nicht über Mehrfachsteckdosen oder Verlängerungskabel erfolgen, da sie nicht die nötige Sicherheit gewähren (z. B. Überhitzungsgefahr).
Benutzen Sie den Herd/Backofen nur im eingebauten Zustand, damit die sichere Funktion gewährleistet ist.
Öffnen Sie auf keinen Fall das Gehäuse des Herdes/Backofens. Eventuelles Berühren spannungsführender Anschlüsse sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes.
Eine Reparatur des Herdes/Backofens während der Garantiezeit darf nur durch einen vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
6
Sicherheitshinweise und Warnungen
Bei Installationsund Wartungsarbeiten sowie Reparaturen muss der Herd/Backofen vollständig vom Netz getrennt sein. Er ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:
–die Sicherungen der Hausinstallation ausgeschaltet sind,
–die Schraubsicherungen der Hausinstallation ganz herausgeschraubt sind,
–die Netzanschlussleitung vom Elektronetz getrennt ist.
Ziehen Sie bei Geräten mit Netzstecker nicht an der Anschlussleitung, sondern am Stecker, um das Gerät vom Netz zu trennen.
Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.
Bei Beschädigung der Anschlussleitung muss eine spezielle Anschlussleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden.
Der Einbau und die Montage dieses Herdes/Backofens an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben / Fachkräften durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.
Sachgemäßer Gebrauch
Vorsicht! Verbrennungsgefahr! Im Kochzonenund Backofenbereich entstehen hohe Temperaturen!
Verwenden Sie Topfhandschuhe beim Einschieben oder Herausnehmen von heißem Gargut sowie beim Hantieren im heißen Garraum. Achten Sie insbesondere auf den Oberhitze-/Grillheiz- körper. Verbrennungsgefahr!
Lassen Sie den Backofen bei Arbeiten mit Ölen und Fetten nicht unbeaufsichtigt. Öle und Fette können sich bei Überhitzung entzünden.
Brandgefahr!
Halten Sie bei den Betriebsarten "Grill " / "Umluftgrill " die empfohlenen Grillzeiten ein.
Zu lange Grillzeiten führen zum Austrocknen und eventuell zur Selbstentzündung des Grillgutes. Brandgefahr!
Verwenden Sie die Betriebsarten "Grill " / "Umluftgrill " nicht zum Aufbacken von Brötchen oder Brot und zum Trocknen von Blumen oder Kräutern. Brandgefahr!
Verwenden Sie "Heißluft plus " oder "Ober-Unterhitze ".
Zur Zubereitung von Lebensmitteln werden vielfach alkoholische Getränke verwendet.
Der Alkohol verdampft durch die hohen Temperaturen.
Beachten Sie, dass der Dampf sich unter ungünstigen Umständen an heißen Heizkörpern entzünden kann. Brandgefahr!
7
Sicherheitshinweise und Warnungen
Decken Sie Speisen stets zu, wenn Sie sie im Garraum aufbewahren. Die Feuchtigkeit der Speisen kann zu Korrosion führen. Außerdem vermeiden Sie das Austrocknen der Speisen.
Schalten Sie den Herd/Backofen nicht aus, wenn Sie die Restwärme zum Warmhalten nutzen wollen.
Lassen Sie die gewählte Betriebsart eingeschaltet, und stellen Sie die niedrigste Temperatur ein.
Schalten Sie das Gerät auf keinen Fall aus. Die Luftfeuchtigkeit im Garraum steigt an und durch Kondenswasser kann Korrosion im Garraum auftreten und können Bedienblende, Arbeitsplatte oder der Schrankumbau beschädigt werden.
Legen Sie niemals den Garraumboden mit Alu-Folie aus bei "Ober-Unter- hitze " / "Intensivbacken " / "Bräunungs-Garen " / "Schnellaufheizen ".
Durch den entstehenden Wärmestau kann das Email reißen oder abplatzen. Stellen Sie daher auch keine Pfannen, Töpfe oder Bleche auf den Garraumboden.
Achten Sie beim Einschieben eines Blechs anderen Fabrikats darauf, dass der Abstand zwischen Unterkante Blech und Garraumboden mindestens 6 cm beträgt.
Gießen Sie nie kaltes Wasser direkt auf die Bleche oder in den Garraum, solange die Oberflächen noch heiß sind. Der entstehende Wasserdampf kann zu Verbrühungen führen. Das Email kann durch den Temperaturwechsel beschädigt werden.
Sorgen Sie dafür, dass die Speisen immer ausreichend erhitzt werden. Eventuell vorhandene Keime in den Speisen werden nur bei einer ausreichend hohen Temperatur ( 70 °C) und bei einer ausreichend langen Zeit
( 10 Min.) abgetötet. Wenn Sie Zweifel haben, ob die Speise genügend erhitzt wird, wählen Sie eine etwas längere Zeit.
Es ist außerdem wichtig, dass die Temperatur in der Speise gleichmäßig verteilt ist. Wenden Sie die Speise oder rühren Sie sie um.
Verwenden Sie nur Geschirr aus backofentauglichem Kunststoff. Anderes Kunststoffgeschirr schmilzt bei hohen Temperaturen. Der Herd/Backofen kann beschädigt werden.
Kochen Sie keine Dosen im Backofen ein und erhitzen Sie diese nicht im Gerät. Es entsteht ein Überdruck. Die Dosen können platzen. Verletzungsund Beschädigungsgefahr!
Schieben Sie auf dem Garraumboden keine Gegenstände, wie z. B. Töpfe und Pfannen, hin und her. Die Oberfläche des Bodens kann beschädigt werden.
8
Sicherheitshinweise und Warnungen
Stellen oder setzen Sie sich nicht auf die geöffnete Tür, und stellen Sie keine schweren Gegenstände darauf ab. Achten Sie darauf, dass nichts zwischen Tür und Garraum eingeklemmt wird. Der Herd/Backofen kann beschädigt werden.
Die Belastbarkeit der Tür beträgt maximal 15 kg.
Benutzen Sie das Gerät nicht zum Beheizen von Räumen. Durch die hohe Temperaturentwicklung im Garraum können leicht entzündbare Gegenstände in der Nähe zu brennen beginnen.
Zubehör
Zubehörteile dürfen nur dann anoder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Werden andere Teile anoder eingebaut, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
Entfernen Sie sämtliches Zubehör aus dem Garraum, bevor Sie einen Pyrolyseprozess starten. Dies gilt auch für die Einzelauszüge und nachkaufbares Zubehör.
Durch die hohen Temperaturen im Pyrolysebetrieb wird das Zubehör beschädigt, die Einzelauszüge werden sogar zerstört.
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.
9
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen.
Ihr Fachhändler nimmt die Verpackung zurück.

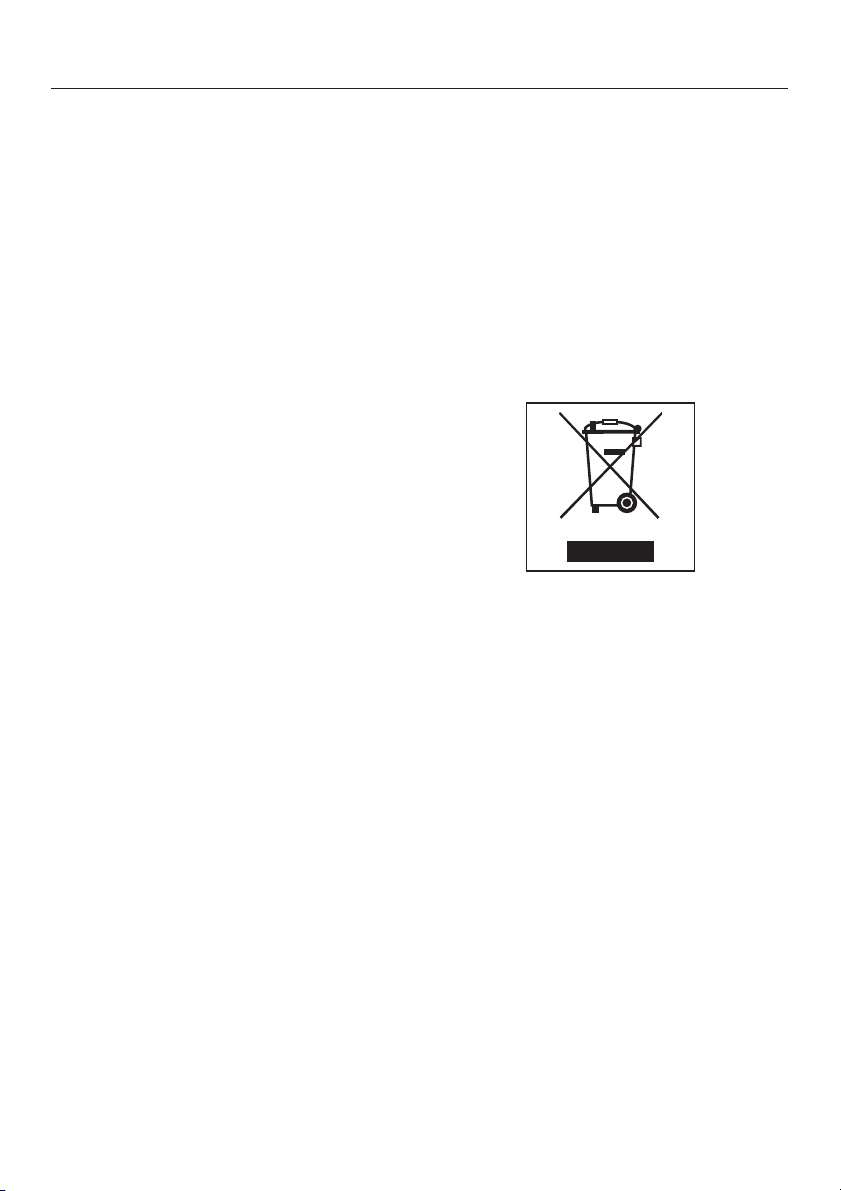

Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.
Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.
10

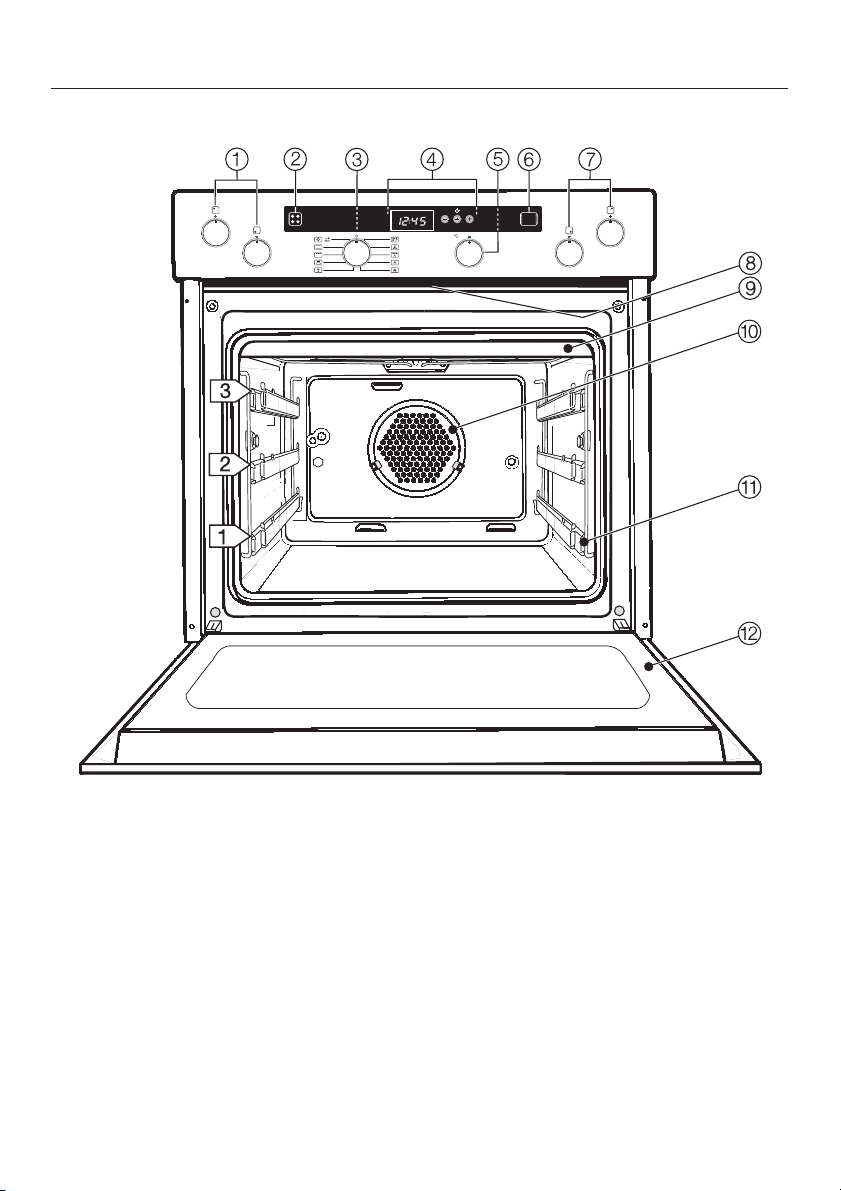

Gerätebeschreibung
H 4218 EP
Kochzonenknebel links hinten und vorn
Kontrollleuchte für die Kochzonen
Betriebsartenwähler
Zeitschaltuhr mit Tasten , und
Temperaturwähler
Temperaturkontrolle
Kochzonenknebel rechts vorn und hinten
Türkontaktschalter, Türverriegelung für den Pyrolysebetrieb
Oberhitze-/Grillheizkörper
Rückwand mit Ansaugöffnung für das Gebläse

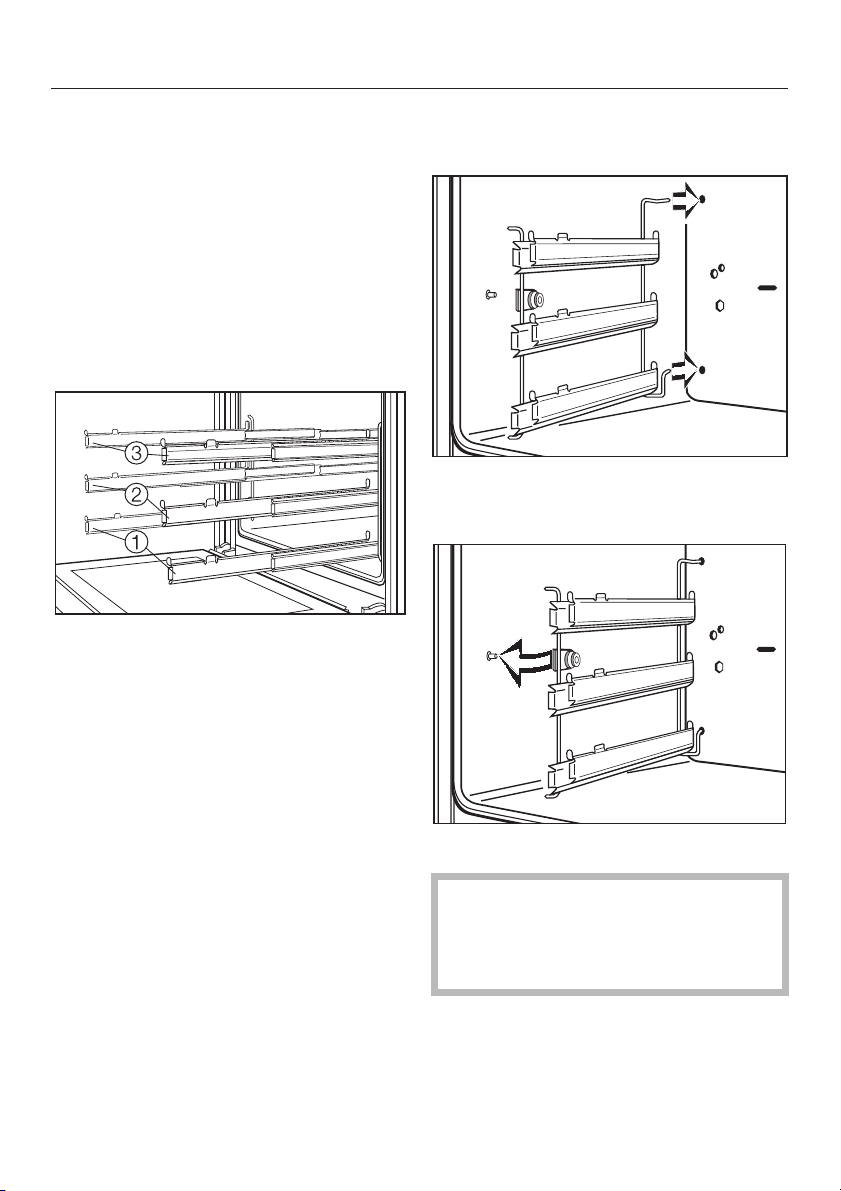

Einzelauszüge mit drei Einschubebenen *
Tür
* gleichzeitig werden auch Aufnahmegitter mit vier Einschubebenen mitgeliefert
11

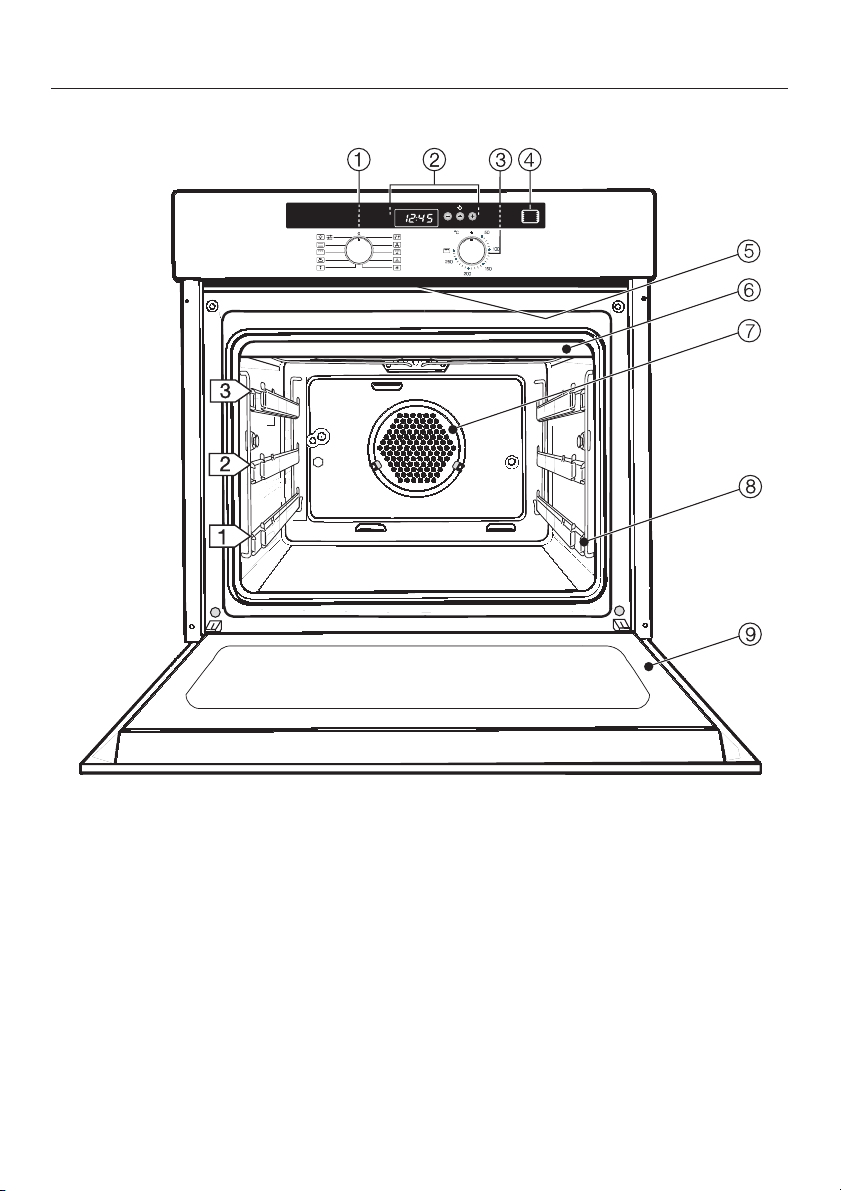

Gerätebeschreibung
H 4218 BP
Betriebsartenwähler
Zeitschaltuhr mit Tasten , und
Temperaturwähler
Temperaturkontrolle
Türkontaktschalter, Türverriegelung für den Pyrolysebetrieb
Oberhitze-/Grillheizkörper
Rückwand mit Ansaugöffnung für das Gebläse
Einzelauszüge mit drei Einschubebenen *
Tür
* gleichzeitig werden auch Aufnahmegitter mit vier Einschubebenen mitgeliefert
12
Gerätebeschreibung
Ausstattung
Backofensteuerung
Die Steuerung ermöglicht die Nutzung der verschiedenen Betriebsarten zum Backen, Braten und Grillen.
Bei Geräten mit Zeitschaltuhr ermöglicht sie darüber hinaus
–die Tageszeitanzeige,
–einen Kurzzeitwecker,
–das automatische Ausschalten von Garvorgängen,
–die Wahl individueller Geräteeinstellungen.
Kühlgebläse
Bei jedem Garvorgang wird automatisch das Kühlgebläse eingeschaltet. Es sorgt dafür, dass die heiße Garraumluft mit kalter Raumluft gemischt und abgekühlt wird, bevor sie zwischen Tür und Bedienblende austritt.
Nach einem Garvorgang bleibt das Kühlgebläse noch eine Weile eingeschaltet, damit sich keine Luftfeuchtigkeit im Garraum, an der Bedienblende oder am Schrankumbau niederschlagen kann.
Es schaltet sich automatisch aus, wenn der Garraum unter eine bestimmte Temperatur abgekühlt ist.
Sicherheitseinrichtung
Das Gerät verfügt über eine Türverriegelung für den Pyrolysebetrieb. Aus Sicherheitsgründen wird zu Beginn eines Pyrolyseprozesses die Tür automatisch verriegelt.
Diese Verriegelung wird nach dem Pyrolyseprozess erst wieder freigegeben, wenn die Garraumtemperatur unter 280 °C gesunken ist.
Wurde aus Versehen ein Pyrolyseprozess gestartet oder abgebrochen, öffnet sich die Türverriegelung
–bei Temperaturen unter 280 °C sofort.
Die Tür kann nach ca. 30 s wieder geöffnet werden.
–bei Temperaturen über 280 °C erst wieder, wenn die Garraumtemperatur unter 280 °C gesunken ist.
Selbstreinigungsfunktion für den Garraum (Pyrolyse)
Der Garraum Ihres Gerätes kann mit Hilfe der Betriebsart "Pyrolyse " gereinigt werden.
Hierbei wird das Gerät auf über 400 °C aufgeheizt. Vorhandene Verunreinigungen werden durch die hohen Temperaturen zersetzt und zerfallen zu Asche.
Je nach Verschmutzungsgrad können Sie zwischen zwei Reinigungsfunktionen mit unterschiedlicher Dauer wählen:
–PY I (Dauer ca. 2 Std.)
–PY 2 (Dauer ca. 2 Std. 30 Min.)
Bitte beachten Sie die Hinweise im Kapitel "Reinigung und Pflege".
13
Gerätebeschreibung
PerfectClean-veredelte Oberflächen
Die Oberflächen von
–Backblech und
–Universalblech
sind PerfectClean-veredelt.
Die Antihafteigenschaften dieser Oberflächenveredelung verhindern ein Festbacken des Garguts und erleichtern die Reinigung.
Bitte beachten Sie die Hinweise im Kapitel "Reinigung und Pflege".
Versenkbare Bedienelemente
Die Bedienelemente sind versenkbar. Durch Drücken werden sie herausgeholt oder versenkt.
Versenken Sie die Bedienelemente nur in Nullstellung, da sie sonst beschädigt werden!
Türkontaktschalter
Mittig unterhalb der Bedienblende befindet sich der Türkontaktschalter. Wird während eines Garvorganges die Tür geöffnet, schaltet er automatisch die Heizkörper ab.
Dadurch wird der Wärmeverlust im Garraum gemindert, wenn z. B. ein Braten begossen wird.
Durchlüftete Tür
Die Tür ist aus vier Scheiben aufgebaut und hat oben und unten Öffnungen.
Im Betrieb wird Luft durch die Tür geleitet, so dass die Außenscheibe kühl bleibt.

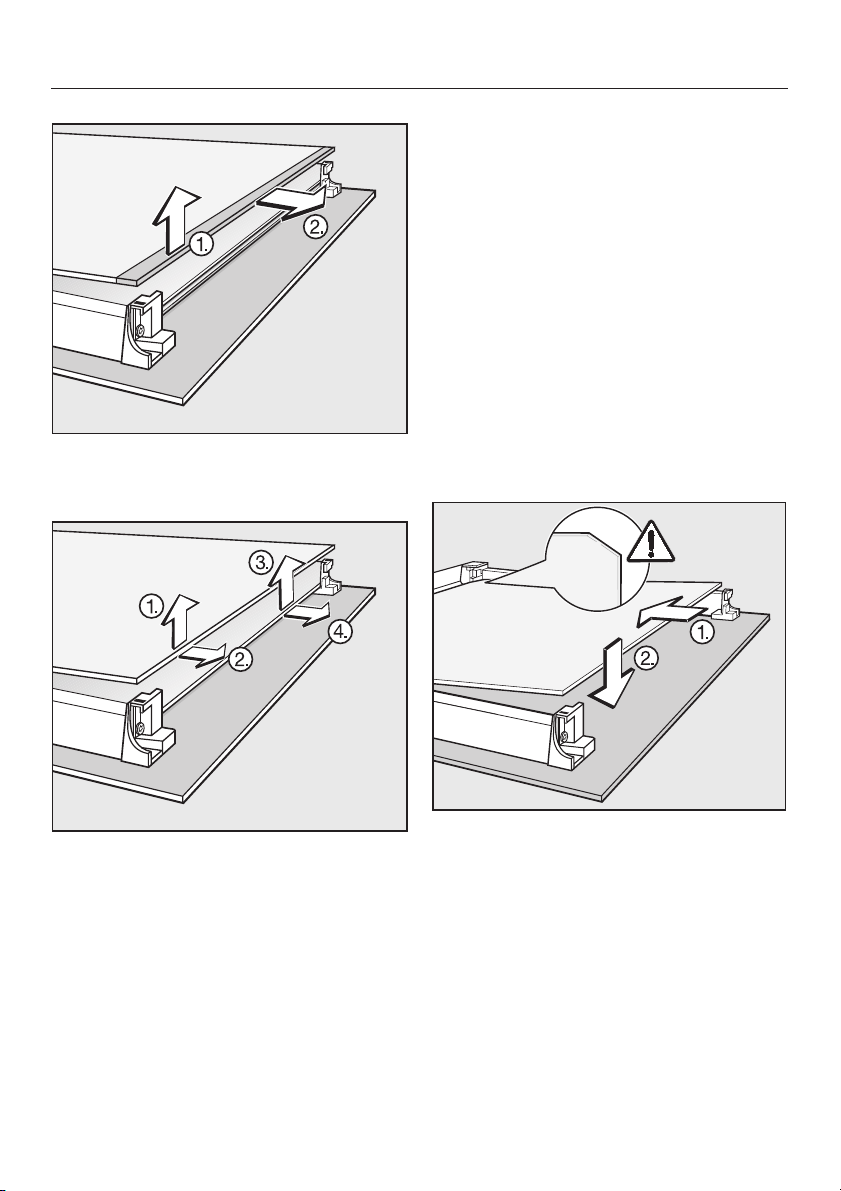

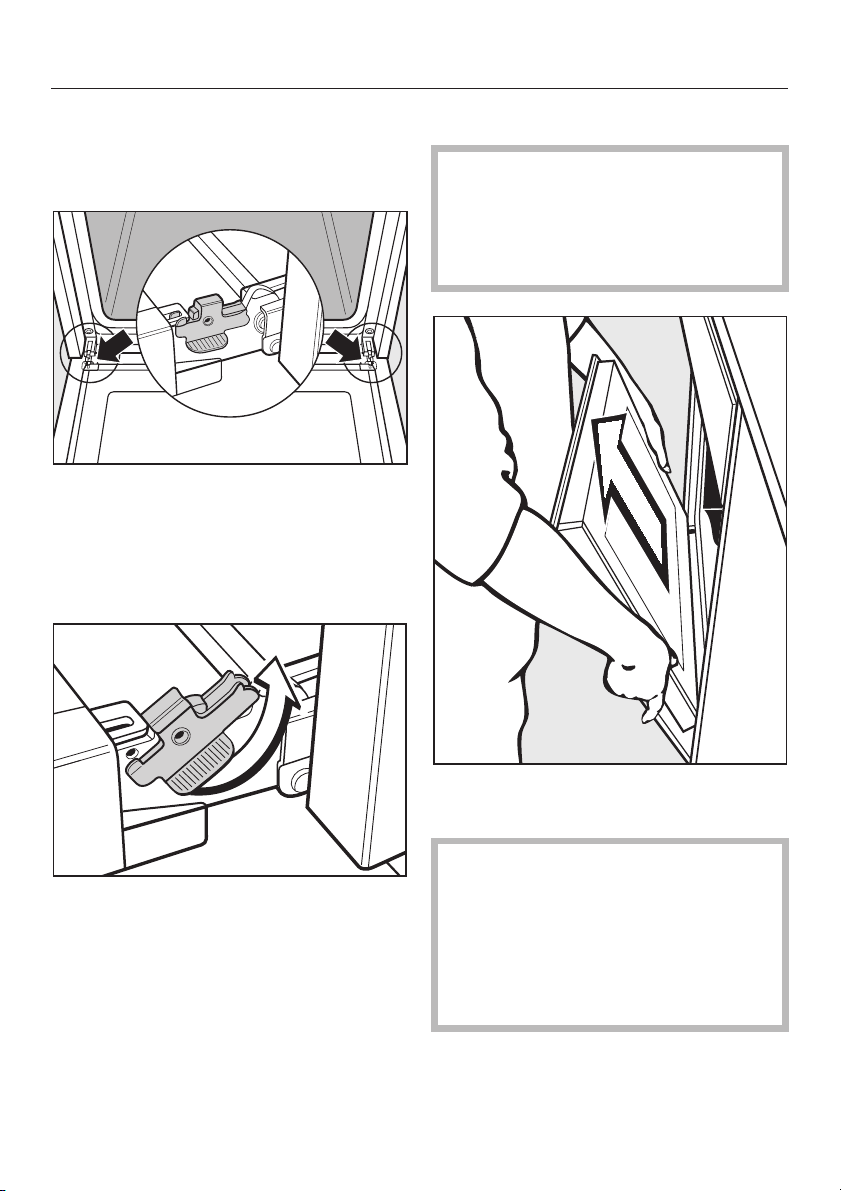

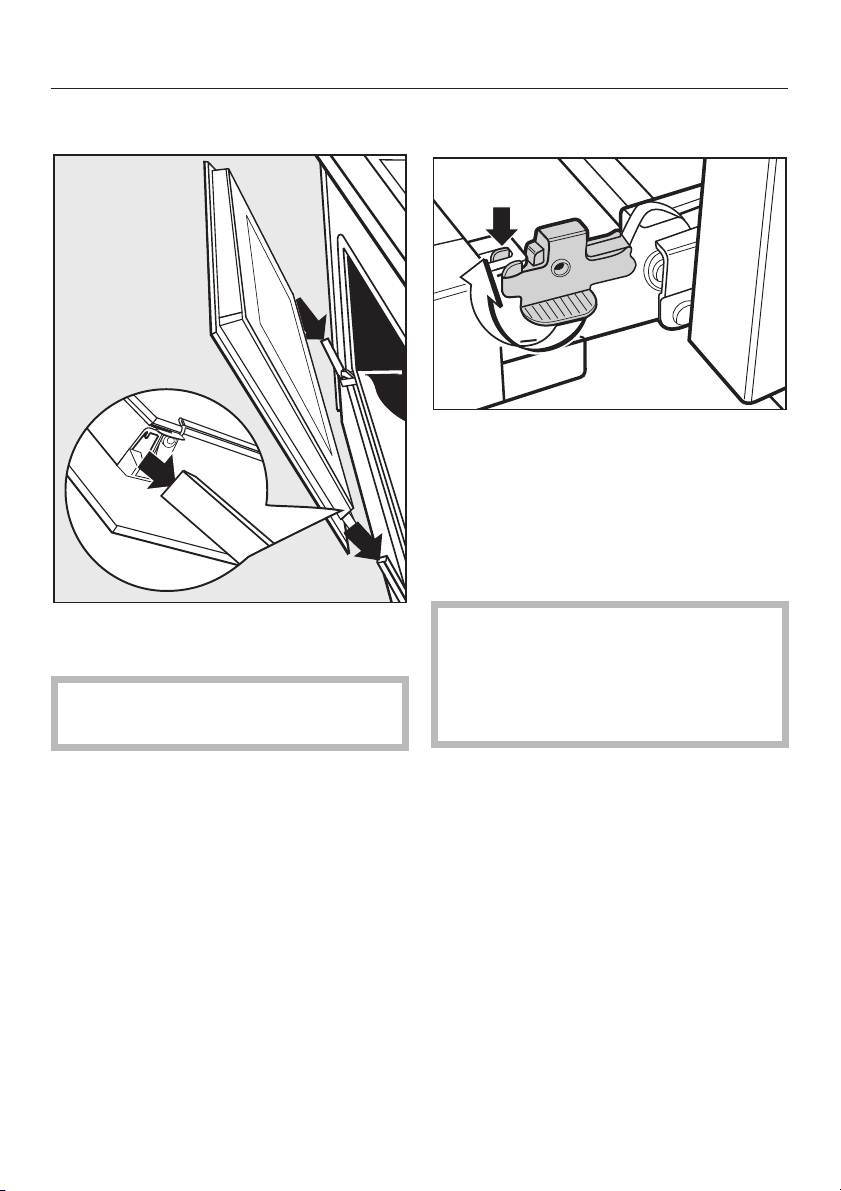

Die Tür kann zu Reinigungszwecken auseinander gebaut werden.
14
Gerätebeschreibung

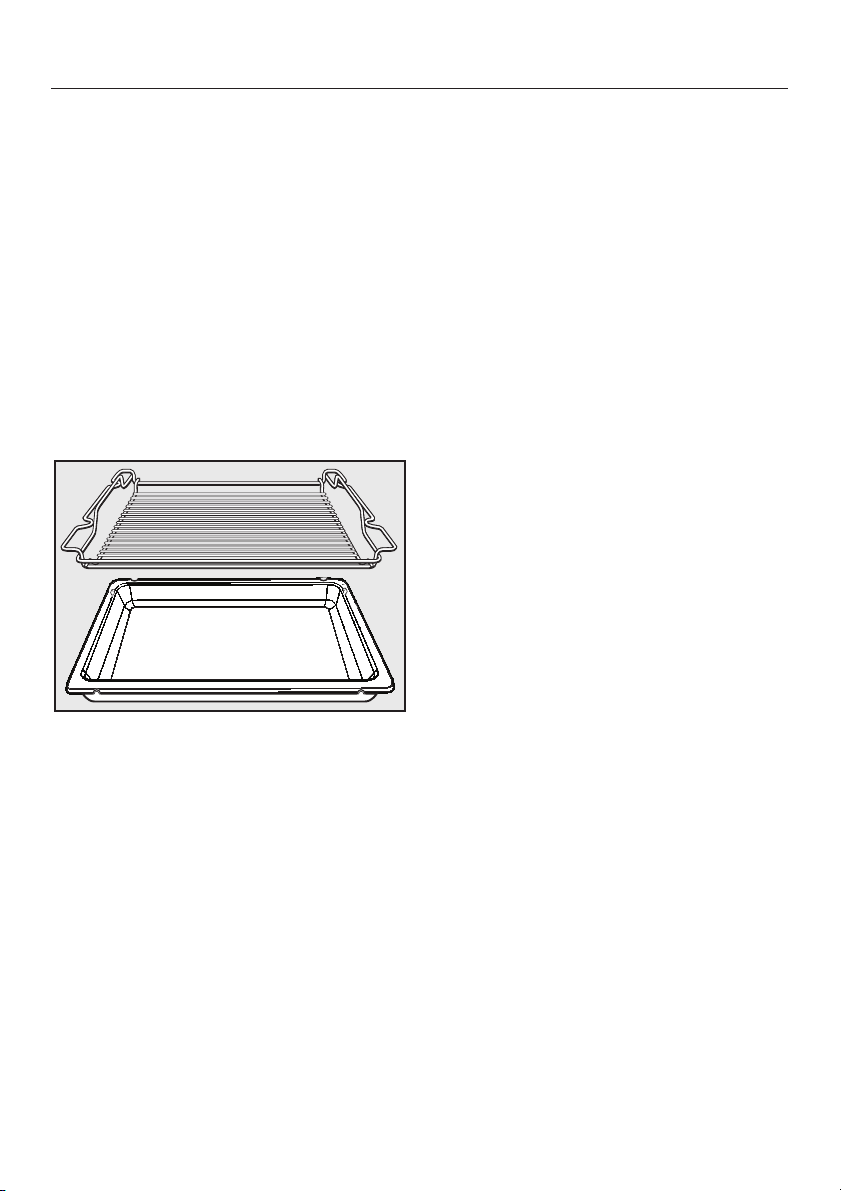

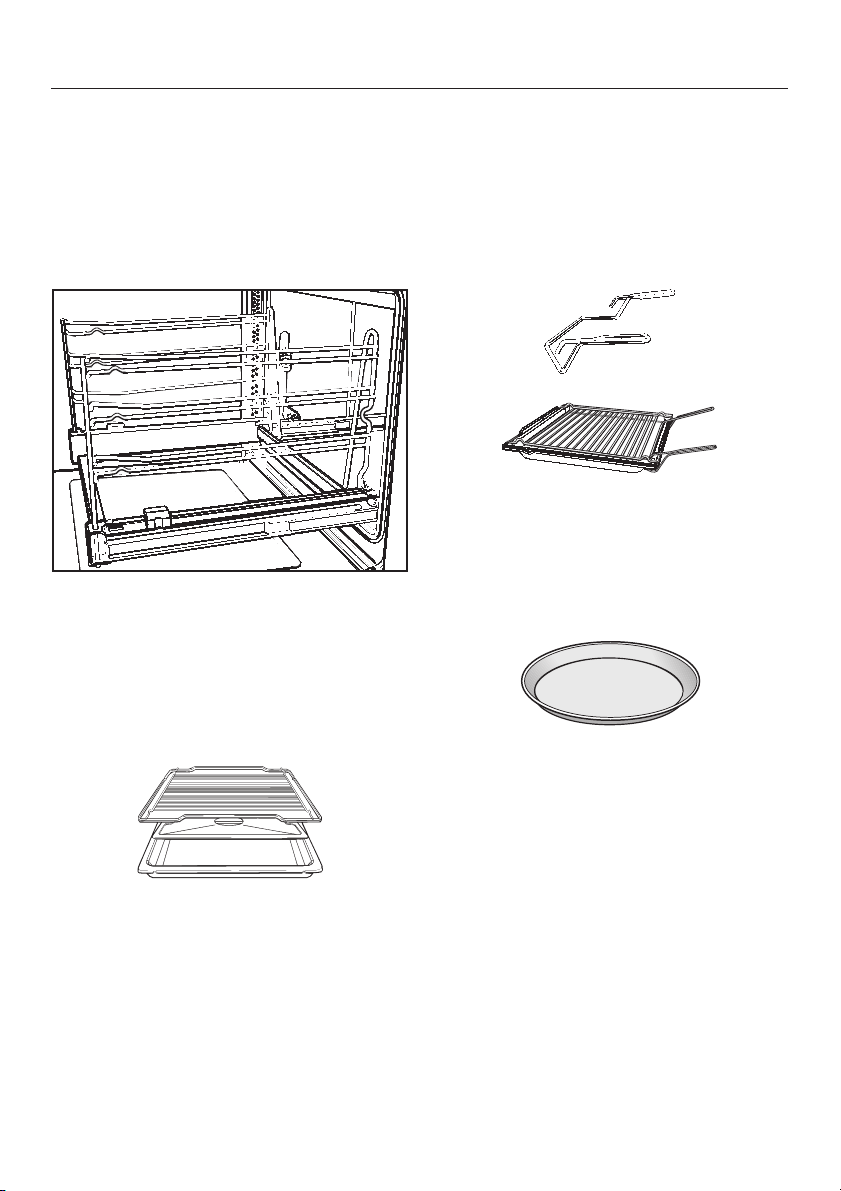

Zubehör
Nachfolgend ist das mitgelieferte Zubehör aufgeführt.
Weiteres Zubehör erhalten Sie über Ihren Fachhändler oder den Miele Kundendienst. Informationen über dieses nachkaufbare Zubehör finden Sie im gleichnamigen Kapitel.
Einzelauszüge |
Die Einzelauszüge bieten Ihnen drei Einschubebenen.
Jede Ebene kann vollständig aus dem Garraum herausgezogen werden, und ermöglicht einen guten Überblick über das Gargut.
Die Belastbarkeit der Einzelauszüge beträgt maximal 15 kg.
Aufnahmegitter
Dem Gerät liegen auch Aufnahmegitter mit vier Einschubebenen bei.
Einzelauszüge oder Aufnahmegitter einbauen
Die Einzelauszüge in die Öffnungen der Rückwand einfädeln.
Den Schnellverschluss befestigen.
Sollten die Einzelauszüge nach dem Einbau blockieren, müssen die Teleskopschienen einmal kräftig herausgezogen werden.
Die Aufnahmegitter werden entsprechend eingebaut.
15
Gerätebeschreibung
Backblech, Universalblech und Rost
Backblech, Universalblech und Rost haben Ausziehsicherungen, die verhindern, dass diese Teile aus den Aufnahmegittern herausrutschen, wenn sie nur teilweise herausgezogen werden sollen.
Achten Sie beim Einschieben in die Aufnahmegitter darauf, dass sich die Ausziehsicherungen hinten befinden.
Nur durch Anheben können Sie Backblech, Universalblech und Rost aus dem Garraum nehmen.
Achten Sie bei Benutzung der Einzelauszüge darauf, dass Backblech, Universalblech oder Rost immer zwischen den vorderen und hinteren Rastnasen der Teleskopschienen liegen. So können sie nicht aus Versehen herunterrutschen.
Schieben Sie die Teleskopschienen am besten vollständig ein, bevor Sie Backblech, Universalblech oder Rost einsetzen.
Der Rost ist wendbar. Dadurch können Sie die Einschubebenen variieren und den optimalen Abstand zu den Heizkörpern erreichen.
Rost und Universalblech können im ersten und dritten Einschub auch zusammen eingesetzt werden.
16
Gerätebeschreibung
Fettfilter
Der Fettfilter muss vor der Ansaugöffnung des Gebläses angebracht werden bei:
–"Heißluft plus " zum Braten auf dem Rost und im offenen Topf oder Bräter.
–"Umluftgrill ".
Die vom Luftstrom mitgerissenen Fetttröpfchen werden im Fettfilter aufgefangen. Der Garraum und der Bereich hinter der Rückwand bleiben dadurch sauberer.
Beim Backen den Fettfilter nicht einsetzen. Die Backzeit verlängert sich dadurch.
Kochfeld
Die Bedienung und den Einbau entnehmen Sie bitte der separaten Gebrauchsund Montageanweisung für das Kochfeld.
Kontrollleuchte für die Kochzonen
Die Kontrollleuchte leuchtet immer, wenn eine Kochzone eingeschaltet wird.
17
Bedienelemente |
|
Betriebsartenwähler |
Temperaturwähler |
Mit dem Betriebsartenwähler wählen Sie die Betriebsart aus.
Sie können ihn rechtsund linksherum drehen.
Ober-Unterhitze
Grill
Bräunungs-Garen
Auftauen
Schnellaufheizen
Heißluft plus
Umluftgrill
Intensivbacken
Pyrolyse
Zur Reinigung des Garraumes.
Beleuchtung:
Die Garraumbeleuchtung kann separat eingeschaltet werden, z. B. zum Reinigen.
Einstellungen:
In dieser Position können die Einstellungen des Gerätes geändert werden.
Mit dem Temperaturwähler stellen Sie stufenlos die Temperaturen für den Garvorgang ein.
Drehen Sie den Temperaturwähler nur rechtsherum maximal bis zum Anschlag und wieder zurück.
Der Wähler wird sonst zerstört.
Temperaturkontrolle
Sobald eine Temperatur gewählt wird, schaltet sich die Garraumbeheizung ein. Als Hinweis dafür leuchtet die Temperaturkontrolle .
Ist die gewählte Temperatur erreicht, schaltet sich die Beheizung ab und die Temperaturkontrolle erlischt. Sinkt die Temperatur unter den eingestellten Wert, schaltet sich die Beheizung wieder ein.
18
Betriebsarten
Für die Zubereitung unterschiedlichster Rezepte stehen verschiedene Betriebsarten zur Verfügung.
Betriebsart |
Anmerkungen |
|
Heißluft plus |
– |
Zum Backen und Braten. |
|
– |
In mehreren Einschubebenen kann gleichzeitig gegart |
|
|
werden. |
|
– |
Die Temperatureinstellung ist niedriger als bei "Ober- |
|
|
Unterhitze ", da die Wärme durch den Luftstrom |
|
|
sofort das Nahrungsmittel erreicht. |
|
|
|
Intensivbacken |
– |
Zum Backen von Kuchen mit feuchtem Belag. |
|
– |
Nicht geeignet zum Backen von flachem Gebäck und |
|
|
zum Braten, da der Bratenfond zu dunkel wird. |
|
|
|
Ober-Unterhitze |
– |
Zum Backen und Braten von traditionellen Rezepten. |
|
– |
Zum Zubereiten von Soufflés. |
|
– |
Stellen Sie bei der Zubereitung älterer Rezepte zur |
|
|
optimalen Nutzung Ihres Gerätes die Temperatur um |
|
|
10° niedriger ein als im Rezept angegeben. |
|
|
Die Garzeit ändert sich nicht. |
|
|
|
Bräunungs-Garen |
– |
Zum Zubereiten von Aufläufen und Gratins, die eine |
|
|
krosse Oberfläche erhalten sollen. |
|
|
|
Grill |
– |
Zum Grillen von flachem Grillgut (z. B. Steaks) und |
|
|
zum Überbacken. |
|
|
|
Umluftgrill |
– |
Zum Grillen von Grillgut mit größerem Durchmesser, |
|
|
z. B. Rollbraten, Hähnchen. |
|
– |
Die Temperatureinstellung ist niedriger als bei |
|
|
"Grill ", da die Wärme durch den Luftstrom sofort |
|
|
das Nahrungsmittel erreicht. |
|
|
|
Auftauen |
– |
Zum schonenden Auftauen von Tiefkühlprodukten. |
|
|
|
Schnellaufheizen |
– |
Zum Vorheizen des Garraumes. |
|
|
Anschließend muss die gewünschte Betriebsart ein- |
|
|
gestellt werden. |
|
|
|
19
Zeitschaltuhr
Die Zeitschaltuhr kann
–die Tageszeit anzeigen.
–als Kurzzeitwecker genutzt werden.
–Garvorgänge automatisch ausoder einund ausschalten.
Bedienelemente
Die Bedienung der Zeitschaltuhr erfolgt über
–die Tasten , und sowie
–das Display.
Tasten , und
Mit der Taste wählen Sie die Symbole der Zeiteinstellungen aus, die Sie ändern oder eingeben können.
Kurzzeit
Tageszeit
Dauer eines Garvorganges
Ende eines Garvorganges
Mit der Taste verringern Sie die Zeiten.
Mit der Taste erhöhen Sie die Zeiten.
Die Eingaben werden im Display dargestellt.
Display und Dreieck im Display
i3:23
Wird die Taste betätigt, so leuchten im Display die Symbole der Zeiten auf, die Sie eingeben können.
Drücken Sie Taste so oft, bis das Dreieck im Display unter dem gewünschten Symbol steht.
Je nachdem unter welchem Symbol das Dreieck steht, sehen Sie im Display
–die Tageszeit ,
–eine eingegebene Kurzzeit ,
–die Dauer eines Garvorganges,
–das Ende eines Garvorganges.
Wenn das Dreieck unter einem Symbol
–blinkt, kann die Zeit eingegeben oder geändert werden.
–leuchtet, wird die Zeit zwar angezeigt, ist aber nicht veränderbar.
20
Zeitschaltuhr
Solange das Dreieck blinkt, sofort mit der Taste oder die gewählte Einstellung ändern:
–Mit der Taste wird der Wert erhöht.
–Mit der Taste wird der Wert verringert.
Das Dreieck blinkt für ca. 5 Sekunden.
Nur solange es blinkt, kann die Einstellung mit den Tasten oder geändert werden.
Ist dieser Eingabezeitraum verstrichen, müssen Sie das gewünschte Symbol erneut mit der Taste aufrufen.
Zeiten ändern sich mit jedem Druck auf die Tasten oder minutenweise.
Halten Sie die Tasten länger gedrückt, wird der Ablauf in der Anzeige beschleunigt.
Tageszeit eingeben
Nach dem Anschließen des Gerätes oder nach einem Stromausfall blinkt im Display "I2:00".
Die Tageszeit kann nur eingegeben werden, wenn der Betriebsartenwähler auf "0" steht.
Den Betriebsartenwähler auf "0" drehen.
i3:23
Die Taste so oft drücken, bis das Dreieck unter dem Symbol steht.
Solange das Dreieck blinkt, mit der Taste oder die Stunden eingeben und mit der Taste bestätigen.
Die Minuten und das Dreieck blinken.
Jetzt mit der Taste oder die Minuten eingeben und mit der Taste bestätigen.
Sobald das Symbol erlischt, wurde die Zeiteingabe übernommen; der Doppelpunkt blinkt.
21
Zeitschaltuhr
Kurzzeitwecker nutzen
Den Kurzzeitwecker können Sie zum Überwachen separater Vorgänge, z. B. zum Eierkochen, einstellen.
Sie können maximal eine Kurzzeit von 12 Stunden eingeben.
Wenn Sie Zeiten für einen Garvorgang eingegeben haben, können Sie den Kurzzeitwecker gleichzeitig nutzen,
z. B. als Erinnerung, dem Gargut nach einem Teil der Garzeit Gewürze hinzufügen oder es zu begießen.
Kurzzeit eingeben
0:00
Mit der Taste das Symbol (Kurzzeit) aufrufen.
Im Display erscheint "0:00".
Solange das Dreieck blinkt, die gewünschte Zeit mit der Taste in Stunden:Minuten eingeben.
Die Kurzzeit läuft minutenweise ab. Die letzte Minute wird in Sekundenschritten angezeigt.
Das Symbol leuchtet und erinnert an die eingegebene Kurzzeit.
Steht das Dreieck unter dem Symbol, kann die ablaufende Kurzzeit im Display verfolgt werden.
Nach Ablauf der Kurzzeit
–blinkt für ca. 1 Minute das Symbol .
–leuchtet für ca. 1 Minute "0:00".
–ertönt fünfmal ein Signal, wenn der Signalton eingeschaltet ist (siehe Kapitel "Einstellungen ").
Kurzzeit löschen
Mit der Taste das Symbol aufrufen.
Das Dreieck unter dem Symbol muss blinken.
Mit der Taste die eingegebene Kurzzeit auf "0:00" stellen.
22
