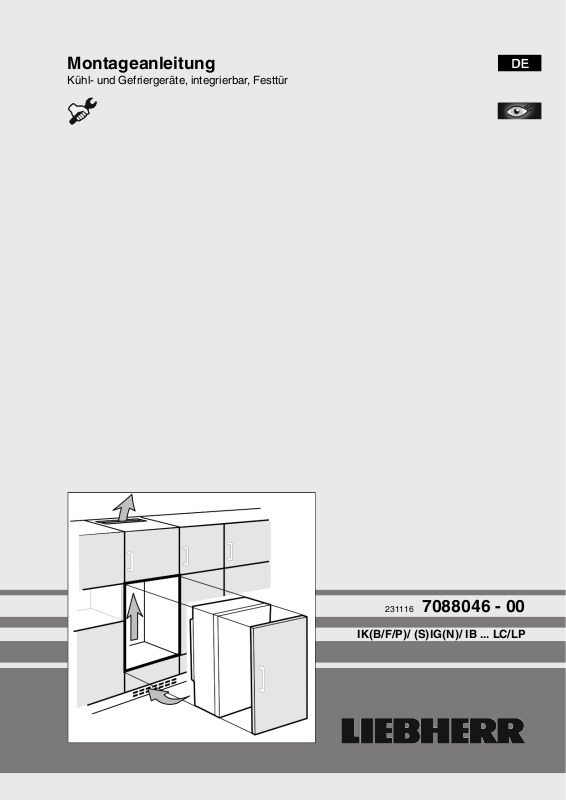

Montageanleitung
Kühlund Gefriergeräte, integrierbar, Festtür
231116 7088046 - 00
IK(B/F/P)/ (S)IG(N)/ IB ... LC/LP
Allgemeine Sicherheitshinweise
Inhalt |
|
|
1 |
Allgemeine Sicherheitshinweise.......................... |
2 |
2 |
Gerät transportieren.............................................. |
2 |
3 |
Gerät aufstellen...................................................... |
2 |
4 |
Gerätemaße............................................................ |
3 |
5 |
Nischenmaße......................................................... |
3 |
6 |
Möbeltür.................................................................. |
4 |
7 |
Beund Entlüftung im Küchenmöbel................... |
5 |
8 |
Türanschlag wechseln.......................................... |
5 |
9 |
Wasseranschluss................................................... |
6 |
10 |
Gerät in die Nische einbauen............................... |
6 |
11 |
Verpackung entsorgen.......................................... |
7 |
12 |
Gerät anschließen.................................................. |
7 |
|
Montage in Bildern................................................. |
8 |
Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.
Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesen Sie bitte die Hinweise in dieser Anweisung aufmerksam durch.
Die Anleitung ist für mehrere Modelle gültig, Abweichungen sind möglich. Abschnitte, die nur auf bestimmte Geräte zutreffen, sind mit einem Sternchen (*) gekennzeichnet.
Handlungsanweisungen sind mit einem gekennzeichnet, Handlungsergebnisse mit einem .
-Das Gerät nur nach den Angaben der Anweisung einbauen, anschließen und entsorgen. Insbesondere „Nischenmaße“ (siehe 5) und „Beund Entlüftung im Küchenmöbel“ (siehe 7) beachten.
-Die Steckdose muss leicht zugänglich sein, damit das Gerät im Notfall schnell vom Strom getrennt werden kann. Sie muss außerhalb des Geräterückseitenbereichs liegen.
|
GEFAHR |
kennzeichnet eine unmittelbar |
|
|
gefährliche Situation, die Tod oder |
|
|
schwere Körperverletzungen zur |
|
|
Folge haben wird, wenn sie nicht |
|
|
vermieden wird. |
|
WARNUNG |
kennzeichnet eine gefährliche Situa- |
|
|
tion, die Tod oder schwere Körper- |
|
|
verletzung zur Folge haben könnte, |
|
|
wenn sie nicht vermieden wird. |
|
VORSICHT |
kennzeichnet eine gefährliche Situa- |
|
|
tion, die leichte oder mittlere Körper- |
|
|
verletzungen zur Folge haben |
|
|
könnte, wenn sie nicht vermieden |
|
|
wird. |
|
ACHTUNG |
kennzeichnet eine gefährliche Situa- |
|
|
tion, die Sachschäden zur Folge |
|
|
haben könnte, wenn sie nicht |
|
|
vermieden wird. |
|
Hinweis |
kennzeichnet nützliche Hinweise |
|
|
und Tipps. |
VORSICHT
Verletzungsund Beschädigungsgefahr durch falschen Transport!
u Das Gerät verpackt transportieren. u Das Gerät stehend transportieren.
u Das Gerät nicht alleine transportieren.
WARNUNG
Brandgefahr durch Kurzschluss!
Wenn Netzkabel/Stecker des Gerätes oder eines anderen Gerätes und Geräterückseite sich berühren, können Netzkabel/ Stecker durch die Vibrationen des Gerätes beschädigt werden, so dass es zu einem Kurzschluss kommen kann.
u Gerät so aufstellen, dass es keine Stecker oder Netzkabel berührt.
u An Steckdosen im Geräterückseitenbereich weder das Gerät noch andere Geräte anschließen.
WARNUNG
Brandgefahr durch Feuchtigkeit!
Wenn stromführende Teile oder die Netzanschlussleitung feucht werden, kann es zu einem Kurzschluss kommen.
u Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchteund Spritzwasserbereich betreiben.
u Das Gerät nur in eingebautem Zustand betreiben.
WARNUNG
Brandgefahr durch Kältemittel!
Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.
u Die Rohrleitungen des Kältekreislaufs nicht beschädigen.
WARNUNG
Brandund Beschädigungsgefahr!
u Wärmeabgebende Geräte, z. B. Mikrowellengerät, Toaster usw. nicht auf das Gerät stellen!
Hinweis*
Die Beutel an der Rückseite des Gerätes sind wichtig für die Funktionstüchtigkeit. Ihr Inhalt ist ungiftig und ungefährlich.
u Beutel nicht entfernen!
ACHTUNG
Beschädigungsgefahr durch Kondenswasser!
Wenn Ihr Gerätenamen mit S... beginnt oder Ihr Gerät ein Side-by-Side (SBS) Gerät ist:
u Gerät darf neben einem weiteren Kühl-/Gefriergerät aufgestellt werden.
Wenn Ihr Gerätenamen nicht mit S...beginnt:
u Gerät nicht neben einem weiteren Kühl-/Gefriergerät aufstellen.
2 |
* Je nach Modell und Ausstattung |
Gerätemaße
ACHTUNG
Beschädigungsgefahr durch Kondenswasser!
Beim Einbau mehrerer Geräte übereinander können diese durch Kondenswasserbildung beschädigt werden.
Ihr IG.. oder IB.. bis zu einer Höhe von 880 mm ist mit einer Deckenheizung ausgestattet.
u Keine Kühloder Gefriergeräte übereinander verbauen, außer das untere Gerät ist Ihr bis zu 880 mm hoher IG.. oder IB...
WARNUNG
Brandund Beschädigungsgefahr durch blockierte Belüftungsöffnungen!
u Die Belüftungsöffnungen immer freihalten. Immer auf gute Beund Entlüftung achten!
q Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.
q Der Boden am Standort muss waagerecht und eben sein.
q Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.
q Das Gerät nicht alleine aufstellen, am besten gemeinsam mit zwei oder mehr Personen.
q Je mehr Kältemittel R 600a im Gerät ist, desto größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft- Gemisch entstehen. Laut der Norm EN 378 muss pro 11 g Kältemittel R 600a der Aufstellraum mindestens 1 m3 groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Geräteinnenraum.
q Wenn das Gerät in sehr feuchter Umgebung aufgestellt wird, kann sich auf der Außenseite des Geräts Kondenswasser bilden. Immer auf gute Beund Entlüftung am Aufstellort achten.
Wenn die Transportsicherung an der Türe aufgesteckt ist: u Rote Transportsicherung
abziehen.
Wenn die Transportsicherung an der Türe verschraubt ist: u Rote Transportsicherung
abschrauben. Freigewordenes Befestigungsloch mit Stopfen (60) verschließen.
Nach dem Einbau:
u Schutzfolien, Klebebänder und Transportsicherungsteile etc. entfernen.
Hinweis
u Gerät reinigen (siehe Bedienungsanleitung, Kapitel "Gerät reinigen").
|
|
|
Fig. 1 |
|
|
|
|
|
|
|
A (mm) |
B (mm) |
C (mm) |
|
IG 10.., IGN 10.. |
559 |
544 |
712 |
|
IK 16.., IKP 16.., |
559 |
544 |
872 |
|
IG 16.., |
|
|
|
|
IGN 16.., IB 16.. |
|
|
|
|
IK 19.., IKB 19.. |
559 |
544 |
1022 |
|
IK 23.., IKP 23.., |
559 |
544 |
1218 |
|
IKB 23.., |
|
|
|
|
IKBP 23.. |
|
|
|
|
IK 27.., IKB 27.., |
559 |
544 |
1395 |
|
IKBP 27.., |
|
|
|
|
IGN 27.., SIGN |
|
|
|
|
27.. |
|
|
|
|
IKBP 29.. |
559 |
544 |
1572 |
|
IK 35.., IKF35.., |
559 |
544 |
1770 |
|
IKB 35.., |
|
|
|
|
IKBP 35.., |
|
|
|
|
IGN 35.., |
|
|
|
|
SIGN 35.. |
|
|
|
|
Das Gerät ist ein Einbaugerät und daher vollständig von einem Küchenmöbel umschlossen. Das betreffende Küchenmöbel muss genau nach den vorgegebenen Einbaumaßen ausgeführt sein und eine ausreichende Beund Entlüftung ermöglichen, damit ein korrekter Gerätebetrieb gewährleistet ist.
* Je nach Modell und Ausstattung |
3 |
Möbeltür
Fig. 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
D |
E |
F (mm) |
G |
H |
J |
|
|
(mm |
(mm |
|
(mm |
(mm |
(mm |
|
|
) |
) |
|
) |
) |
) |
|
IG 10.., |
714 |
|
|
|
|
|
|
IGN 10.. |
— |
|
|
|
|
|
|
|
730 |
|
|
|
|
|
|
IK 16.., |
874 |
|
|
|
|
|
|
IKP 16.. , |
— |
|
|
|
|
|
|
IG 16.. , |
890 |
|
|
|
|
|
|
IGN 16.., IB |
|
|
|
|
|
|
|
16.. |
|
|
|
|
|
|
|
IK 19.., IKB |
1024 |
|
|
|
|
|
|
19.. |
— |
|
|
|
|
|
|
|
1040 |
|
|
|
|
|
|
IK 23.., |
1220 |
|
|
|
|
|
|
IKP 23.., |
— |
560 |
min. |
|
|
|
|
IKB 23.., |
1236 |
|
|
|
|||
550, |
min. |
min. |
max. |
||||
IKBP 23.. |
|
— |
|||||
|
empfohl |
500 |
40 |
19 |
|||
|
|
570 |
|||||
IK 27.., |
1397 |
en 560 |
|
|
|
||
IKB 27.., |
— |
|
|
|
|
|
|
IKBP 27.., |
1413 |
|
|
|
|
|
|
IGN 27.., |
|
|
|
|
|
|
|
SIGN 27.. |
|
|
|
|
|
|
|
IKBP 29.. |
1574 |
|
|
|
|
|
|
|
— |
|
|
|
|
|
|
|
1590 |
|
|
|
|
|
|
IK 35.., IKF |
1772 |
|
|
|
|
|
|
35.., |
— |
|
|
|
|
|
|
IKB 35.., |
1788 |
|
|
|
|
|
|
IKBP 35.., |
|
|
|
|
|
|
|
IGN 35.., |
|
|
|
|
|
|
|
SIGN 35.. |
|
|
|
|
|
|
Der deklarierte Energieverbrauch wurde mit einer Küchenmöbeltiefe von 560 mm ermittelt. Das Gerät ist bei einer Küchenmöbeltiefe von 550 mm voll funktionsfähig, hat aber einen geringfügig höheren Energieverbrauch.
u Bei Side-by-Side-Einbau, zwei Geräte nebeneinander, die Geräte jeweils in einen separaten Möbelschrank einbauen.
u Die Wandstärke der Nachbarmöbel prüfen: Sie muss min. 16 mm betragen.
u Das Gerät nur in stabile, standfeste Küchenmöbel einbauen. Möbel gegen Umkippen sichern.
u Das Küchenmöbel mit einer Wasserwaage und einem Anreißwinkel ausrichten und bei Bedarf durch Unterlegen ausgleichen.
u Sicherstellen, dass Fußboden und Seitenwände des Möbels im rechten Winkel zueinander stehen.
-Für das Küchenmöbel wird eine Tür benötigt.
-Die Tür muss mindestens 16 mm und maximal 19 mm dick sein.
-Es muss ein Spalt von mindestens 3 mm Breite zwischen der Tür und darüber befindlicher Schranktür (falls vorhanden) bestehen.
-Die Breite der Möbeltür hängt von dem Stil der Küche und der Spaltgröße zwischen den Türpaneelen des Schranks ab. Im Allgemeinen sollte zwischen den Möbeltüren ein vertikaler Spalt von 3 mm gelassen werden.
-Falls weitere Schränke vorhanden sind, sollte sich die Oberkante der Möbelttür auf einer Höhe mit den Türen der Nachbarmöbel befinden.
-Die Möbeltür muss plan sein und spannungsfrei montiert werden.
ACHTUNG
Beschädigungsgefahr durch zu schwere Möbeltür!
Wenn die Möbeltür zu schwer ist, können Beschädigungen der Scharniere und daraus entstehende Funktionsbeeinträchtigungen nicht ausgeschlossen werden.
u Vor Montage der Möbeltür sicherstellen, dass das zulässige Gewicht der Möbeltür nicht überschritten wird.
Gerätetyp |
Maximales Gewicht |
|
der Möbeltür (kg) |
IK 19.., IKB 19.. |
13 |
IG 10.., IGN 10.. |
14 |
IK 16.., IKP 16.., IG 16.., IGN 16.., |
16 |
IB 16.. |
|
IKB 23.., IKBP 23.., IK 23.., |
19 |
IKP 23.. |
|
IK 27.., IKB 27.., IKBP 27.., IGN |
21 |
27.., SIGN 27.. |
|
IKBP 29.. |
22 |
IK 35.., IKF 35.., IKB 35.., |
26 |
IKBP 35.., IGN 35.., SIGN 35.. |
|
4 |
* Je nach Modell und Ausstattung |
Beund Entlüftung im Küchenmöbel
7 Beund Entlüftung im Küchenmöbel
Fig. 3
-Es muss ein wirksamer Lüftungsquerschnitt von mindestens 200 cm2 pro Gerät an Lufteintritt Fig. 3 (A) und Luftaustritt Fig. 3 (B) vorhanden sein.
-Grundsätzlich gilt: je größer der Lüftungsquerschnitt, um so energiesparender arbeitet das Gerät.
-Die Tiefe des Entlüftungsschachts an der Möbelrückwand muss min. 40 mm betragen.
Fig. 4
-Der obere Lüftungsquerschnitt kann entweder direkt über dem Gerät mit einem optionalen Belüftungsgitter Fig. 4 (C), in der Nähe der Decke über dem Möbel Fig. 4 (D) oder als Abluftöffnung in einer Zwischendecke Fig. 4 (E) ausgeführt sein.
ACHTUNG
Beschädigungsgefahr durch Kondenswasser und aneinander schlagende Türen!
Wenn Sie ein Side-by-Side (SBS) Gerät aufbauen:
u Türanschlag nicht wechseln und Geräte so aufstellen, dass sich die Türen nach außen öffnen.
Wenn Sie ein Gerät mit dem Gerätenamen S... neben einem anderen Gerät aufbauen:
u Geräte so aufstellen, dass sich die Türen nach außen öffnen. Bei Bedarf Türanschlag wechseln.
VORSICHT
Verletzungsgefahr, wenn der Schließdämpfer sich zusammenzieht!
u Schließdämpfer vorsichtig abmontieren.
VORSICHT
Verletzungsgefahr, wenn Scharniere zusammenklappen! u Scharniere geöffnet lassen.
WARNUNG
Verletzungsgefahr durch herausfallende Tür!
Sind die Befestigungsteile nicht fest genug angeschraubt, kann die Tür herausfallen. Dies kann zu schweren Verletzungen führen. Außerdem schließt die Tür evtl. nicht, so dass das Gerät nicht richtig kühlt.
u Die Scharniere sowie den Kugelzapfen des Schließdämpfers fest mit 4 Nm anschrauben.
u Die Halterung des Schließdämpfers fest mit 3 Nm anschrauben.
u Alle Schrauben kontrollieren und ggf. nachziehen.
Hinweis
Der Türanschlag kann nur gewechselt werden, wenn nach oben hin ausreichend Platz vorhanden ist um den Scharnierbefestigungswinkel herauszuziehen und auf der Gegenseite wieder zu montieren. Dies ist nach dem Einbau in die Nische in der Regel nicht der Fall.
u Türanschlag wechseln bevor das Gerät in die Nische eingebaut wird.
Bei diesem Handlungsschritt besteht Verletzungsgefahr! Beachten Sie die Sicherheitshinweise!
Die Anleitung ist für mehrere Modelle gültig. Diesen Schritt nur ausführen, wenn er auf Ihr Gerät zutrifft.
Wählen Sie zwischen den dargestellten Alternativen.
Schrauben nur lösen, nicht herausdrehen.
Verschraubung überprüfen und ggf. Schrauben nachziehen.
u Beachten Sie während des Türanschlagwechsels die obenstehenden Sicherheitshinweise sowie die Symbolerklärung.
Wechseln Sie den Anschlag wie am Ende des Hefts gezeigt.
* Je nach Modell und Ausstattung |
5 |
Wasseranschluss
WARNUNG
Gefahr eines elektrischen Schlages!
u Trennen Sie das Gerät von der Steckdose, bevor Sie es an die Wasserleitung anschließen.
u Sperren Sie die Wasserversorgung ab, bevor Sie die Wasserzulaufleitungen des Eiswürfelbereiters anschließen.
u Der Anschluss an das Trinkwassernetz darf nur von einem qualifizierten Gasund Wasserinstallateur ausgeführt werden.
WARNUNG
Vergiftungsgefahr!
u Die Wasserqualität muss der Trinkwasserverordnung des jeweiligen Landes entsprechen (z.B. 98/83/EU), in dem das Gerät betrieben wird.
u Ausschließlich an die Trinkwasserversorgung anschließen. u Der IceMaker dient ausschließlich zur Erzeugung von
Eiswürfeln in haushaltsüblichen Mengen und muss mit dafür geeignetem Wasser betrieben werden.
Fig. 5
- Der Wasserdruck muss zwischen 0,15 MPa und 0,6 MPa (1,5 bar - 6 bar) liegen.
- Die Wasserzuführung zum Gerät muss über eine Kaltwasserleitung erfolgen, die dem Betriebsdruck standhält und den Hygienevorschriften entspricht.
Den beiliegenden Edelstahlschlauch (Länge 1,5 m) verwenden. Alte Schläuche nicht wiederverwenden. Ein Schlauch von 3 m ist beim Kundendienst erhältlich. Dieser muss von einem Fachmann montiert werden.
Im Anschlussstück des Schlauchs befindet sich ein Auffangsieb mit Dichtung.
- Zwischen der Schlauchleitung und dem Hauswasseranschluss muss ein Absperrhahn vorgesehen sein um im Bedarfsfall die Wasserzuführung unterbrechen zu können.
- Alle Geräte und Vorrichtungen, die für die Zuführung des Wassers verwendet werden, müssen den gültigen Vorschriften des jeweiligen Landes entsprechen.
- Wasserzuleitung beim Aufstellen nicht beschädigen oder knicken.
Fig. 6
Das Magnetventil befindet sich an der Rückseite des Gerätes unten. Es hat ein metrisches R3/4 Anschlussgewinde.
Edelstahlschlauch anschließen:
uAnschlussstück mit Sieb am Absperrhahn anschließen.
uAnderes Schlauchende am Magnetventil anschließen.
uDen Edelstahlschlauch mit dem Rastbügel am Gehäuse fixieren.
uDen Absperrhahn der Wasserzuführung öffnen und das gesamte Wassersystem auf Dichtigkeit prüfen.
Vor der ersten Inbetriebnahme:
uDie Wasserleitung vom zuständigen Fachmann entlüften lassen.
WARNUNG
Brandgefahr durch Kurzschluss!
u Beim Einschieben des Gerätes in die Nische die Netzanschlussleitung nicht quetschen, einklemmen oder beschädigen.
u Gerät nicht mit defekter Netzanschlussleitung betreiben.
ACHTUNG
Beschädigungsgefahr für die Scharniere!
Wenn beim Verschieben das Gerät an der Tür gefasst wird, können die Scharniere beschädigt werden.
u Beim Verschieben und Bewegen das Gerät immer am Korpus anfassen.
Für den Einbau in die Nische ist über den Kundendienst folgendes Zubehör erhältlich:
Set zur Begrenzung des Türöffnungswinkels auf 90°
Set zur Montage von geteilten Möbelfronten
Set mit Abdeckungen für Topfscharniere
Bei diesem Handlungsschritt besteht Verletzungsgefahr! Beachten Sie die Sicherheitshinweise!
Die Anleitung ist für mehrere Modelle gültig. Diesen Schritt nur ausführen, wenn das Geräte mit dem entsprechenden Feature ausgestattet ist.
Wählen Sie zwischen den dargestellten Alternativen.
Schrauben nur lösen, nicht herausdrehen.
Verschraubung überprüfen und ggf. Schrauben nachziehen.
u Beachten Sie während des Einbaus die Symbolerklärung.
Gerät in die Nische einbauen wie am Ende des Hefts gezeigt.
6 |
* Je nach Modell und Ausstattung |
