Руководство по монтажу и эксплуатации
Холодильник-морозильник с отделением BioFresh
020813 7085654 - 00
CBNPes/CBN/CBNes ... 6
Основные отличительные особенности устройства
Содержание |
|
|
1 |
Основные отличительные особенности |
|
|
устройства............................................................. |
2 |
1.1 |
Краткое описание устройства и оборудования... |
2 |
1.2 |
Область применения устройства.......................... |
3 |
1.3 |
Декларация соответствия..................................... |
3 |
1.4 |
Габариты для установки........................................ |
3 |
1.5 |
Экономия электроэнергии.................................... |
3 |
1.6 |
HomeDialog............................................................. |
4 |
2 |
Общие указания по технике безопасности.... |
4 |
3 |
Органы управления и индикации..................... |
5 |
3.1 |
Приборы контроля и управления.......................... |
5 |
3.2 |
Индикатор температуры........................................ |
5 |
4 |
Ввод в работу....................................................... |
6 |
4.1 |
Транспортировка устройства................................ |
6 |
4.2 |
Установка устройства............................................ |
6 |
4.3 |
Перевешивание дверей......................................... |
7 |
4.4 |
Установка в кухонную стенку................................ |
9 |
4.5 |
Упаковку утилизируйте надлежащим образом... |
10 |
4.6 |
Подключение устройства...................................... |
10 |
4.7 |
Включение устройства........................................... |
10 |
5 |
Обслуживание...................................................... |
10 |
5.1 |
Регулировка яркости индикатора температуры.. |
10 |
5.2 |
Защита от детей..................................................... |
10 |
5.3 |
Аварийный сигнал открытой двери...................... |
11 |
5.4 |
Аварийный сигнал по температуре....................... |
11 |
5.5 |
Холодильное отделение........................................ |
11 |
5.6 |
Отделение BioFresh............................................... |
13 |
5.7 |
Морозильное отделение........................................ |
14 |
6 |
Уход........................................................................ |
16 |
6.1 |
Размораживание с помощью NoFrost................... |
16 |
6.2 |
Чистка устройства.................................................. |
16 |
6.3 |
Сервисная служба................................................. |
17 |
7 |
Неисправности..................................................... |
17 |
8 |
Вывод из работы................................................. |
18 |
8.1 |
Выключение устройства........................................ |
18 |
8.2 |
Отключение............................................................ |
18 |
9 |
Утилизация устройства...................................... |
18 |
10 |
Информация об изготовителе / Гарантийное |
|
|
свидетельство...................................................... |
19 |
Изготовитель постоянно работает над дальнейшим развитием всех типов и моделей. Поэтому мы рассчитываем на понимание в том, что мы оставляем за собой право изменять форму, оборудование и технику.
Чтобы познакомиться со всеми полезными возможностями данного нового устройства, пожалуйста, прочитайте внимательно указания в этом руководстве.
Данное руководство действительно для множества моделей, поэтому для конкретной модели возможны некоторые отклонения. Разделы, относящиеся только к определенным устройствам, помечены знаком "звездочка" (*).
Указания о выполнении действия помечены знаком
, результаты действия – знаком
.
1 Основные отличительные особенности устройства
1.1 Краткое описание устройства и оборудования
Указание
u Рассортировать продукты, как показано на рисунке. Так устройство работает с экономией энергии.
u Места для хранения, выдвижные ящики или корзины в состоянии поставки расположены для оптимального энергосбережения.
Fig. 1 |
(10) |
Отделение BioFresh, |
|
(1) |
Внутреннее осве- |
||
(2) |
щение |
(11) |
регулируемое |
Вентилятор |
Отделение BioFresh, |
||
(3) |
Стеклянная полка, |
(12) |
регулируемое |
Заводская табличка |
|||
(4) |
перемещаемая |
(13) |
Морозильная камера |
Полка с ящичками, |
|||
(5) |
съёмная |
(14) |
Аккумуляторы холода |
Держатель для |
|||
|
консервов, переста- |
|
|
|
вляемый |
|
|
2 |
* Наличие в зависимости от модели и комплектации |
Основные отличительные особенности устройства
(6) |
Секционная |
(15) Variospace |
|
стеклянная полка, |
|
(7) |
перемещаемая |
(16) InfoSystem |
Разделительная полка |
||
(8) |
с местом для бутылок |
(17) Установочные ножки, |
Полка для бутылок, |
||
|
перемещаемая |
ручки для перемещения |
|
|
устройства спереди, |
|
|
задние ролики для пере- |
(9) |
Держатель для |
мещения |
|
||
|
бутылок, переме- |
|
|
щаемый |
|
1.2 Область применения устройства
Прибор предназначен исключительно для охлаждения пищевых продуктов в домашних условиях или условиях приближенным к домашним. Сюда относится, например, использование
-на домашних кухнях, в столовых,
-в частных пансионатах, отелях, мотелях и других местах проживания,
-при обеспечении готовым питанием и аналогичных услугах оптовой торговли
Прибор можно использовать только в домашних и схожих условиях. Все другие способы применения являются недопустимыми. Устройство не предназначено для хранения и охлаждения медикаментов, плазмы крови, лабораторных препаратов или похожих веществ, лежащих в основе директивы медицинской продукции 2007/47/EG. Неправильное использование устройства может привести к повреждениям хранящихся изделий или к их порче. Устройство не подходит для эксплуатации во взрывоопасной области.
Устройство предназначено для эксплуатации в ограниченном диапазоне температуры окружающей среды в зависимости от климатического класса. Климатический класс, соответствующий Вашему устройству, указан на заводской табличке.
Указание
uВыдерживайте указанную температуру окружающего воздуха, иначе мощность охлаждения снижается.
Климатиче- |
для температуры окружающего |
ский класс |
воздуха |
SN |
10 °C до 32 °C |
N |
16 °C до 32 °C |
ST |
16 °C до 38 °C |
T |
16 °C до 43 °C |
1.3 Декларация соответствия
Контур хладагента проверен на герметичность. Устройство отвечает соответствующим предписаниям по технике безопасности, а также директивам ЕС 2006/95/EС, 2004/108/EС, 2009/125/EС и 2010/30/EС.
Отделение BioFresh соответствует требованиям, предъявляемым к холодильным отделениям согласно стандарту
EN ISO 15502.
Указание для проверяющих органов:
Проверки следует проводить согласно действующим нормам и директивам.
Подготовка и проверка устройств должна выполняться с учетом схем загрузки от производителя и указа-
ниям, содержащимся в руководстве по эксплуатации.

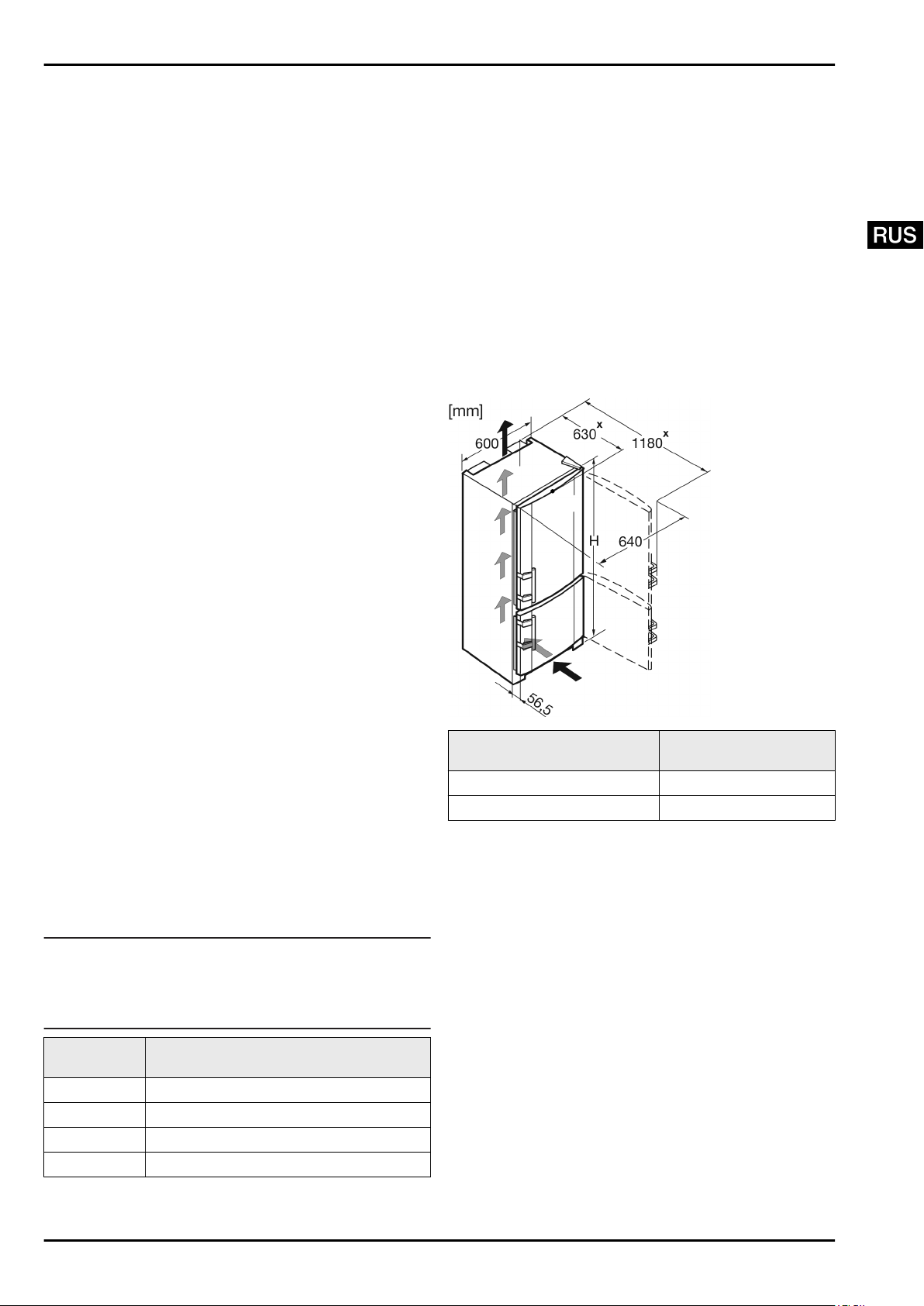

1.4 Габариты для установки
|
Fig. 2 |
|
|
Модель |
Высота устройства H |
|
(мм) |
CBN(es) 36.. |
1817 |
CBN(es) 39.., CBNP(es) 39.. |
2011 |
x В устройствах, в комплект поставки которых входят пристенные распорки, величина увеличивается на 35 мм
(см. 4.2) .
1.5Экономия электроэнергии
-Всегда следите за хорошим притоком и оттоком воздуха. Не закрывайте вентиляционные отверстия/ решетки.
-Вентиляционный воздушный зазор должен всегда оставаться открытым.
-Избегайте устанавливать устройство в зоне прямых солнечных лучей, рядом с плитой, системой отопления и другими аналогичными приборами.
-Потребление электроэнергии зависит от условий в меcте установки, например, температуры окружающей среды (см. 1.2) .
-Открывайте устройство на предельно короткое время.
-Чем ниже заданная температура, тем больше потребление электроэнергии.
-Сортируйте продукты при размещении (см. Основные отличительные особенности устройства).
-Храните все продукты хорошо запакованными и закрытыми. Это поможет избежать образования инея.
* Наличие в зависимости от модели и комплектации |
3 |
Общие указания по технике безопасности
- Вынимайте продукты на как можно менее продолжительный срок, чтобы они не сильно нагрелись.
- Закладка теплых блюд: сначала дайте им остыть до комнатной температуры.
- Продукты глубокой заморозки для оттаивания оставьте в холодильной камере.
- Во время длительного отпуска используйте функцию отпуска (см. 5.5.4) .
Осевшая пыль повышает расход электроэнергии:
-Холодильную установку с теплообменником – металлическая решетка на задней стенке устройства – один раз в год следует очищать от пыли.
1.6 HomeDialog
В зависимости от модели и оснащения при помощи системы HomeDialog можно объединить в сеть несколько приборов компании Liebherr (например, в подвале) при помощи одного главного прибора (например, в кухне) и управлять через него. Подробную информацию об объединении в сеть, предварительных условиях и принципе работы см. в Интернете по адресу www.liebherr.com.
2 Общие указания по технике безопасности
Опасности для пользователя:
-Дети от 8 лет и старше, а также лица с ограниченными физическими, сенсорными или умственными способностями, а также люди, не имеющие достаточного опыта или знаний могут использовать прибор только в том случае, если они находятся под присмотром или прошли инструктаж по безопасному использованию устройства и понимают возможные опасности. Детям запрещается играть с устройством. Детям запрещается выполнять очистку и техническое обслуживание, если они находятся без присмотра.
-При отключении от сети всегда беритесь за вилку. Не тяните за кабель.
-В случае неисправности извлеките вилку из розетки или выключите предохранитель.
-Не допускайте повреждения сетевого кабеля. Не используйте устройство с поврежденным сетевым кабелем.
-Ремонт и вмешательство в устройство и замену сетевого кабеля разрешается выполнять только работнику сервисной службы или другому специалисту, прошедшему соответствующее обучение.
-Устанавливайте, подключайте и утилизируйте устройство только в соответствии указаниями руководства по эксплуатации.
-Тщательно сохраняйте данное руководство и при необходимости передайте его следующему владельцу.
-Специальные лампы (лампы накаливания, светодиоды, флуоресцентные лампы) в устройстве служат для освещения его внутреннего пространства и не подходят для освещения помещения.
Опасность пожара
-Содержащийся в устройстве хладагент R 600a неопасен для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.
•Не повреждайте трубопроводы контура хладагента.
•Не пользуйтесь внутри устройства открытым огнем или источником искр.
•Внутри устройства не пользуйтесь электрическими приборами (например, устройства для очистки паром, нагревательные приборы, устройства для приготовления мороженого и т.д.).
•В случае утечки хладагента: удалите с места утечки источники открытого огня или искр. Хорошо проветрите помещение. Обратитесь в службу поддержки.
-Не храните в устройстве взрывоопасные вещества или аэрозольные баллончики с горючими газообразующими средствами, такими как, например, пропан, бутан, пентан и т.д. Соответствующие аэрозольные баллончики можно распознать по надпечатке со сведениями о содержимом или по значку пламени. Случайно выделившиеся газы могут воспламениться при контакте с электрическими узлами.
-Не ставить вблизи устройства горячие свечи, лампы и другие предметы с открытым пламенем, чтобы не вызвать пожар.
-Алкогольные напитки и другие емкости, содержащие спирт, храните только плотно закрытыми. Случайно вылившийся спирт может воспламениться при контакте с электрическими узлами.
Опасность падения и опрокидывания:
-Не используйте основание устройства, выдвижные ящики, двери и т.п. в качестве подножки или опоры. Это особенно касается детей.
Опасность пищевого отравления:
-Не употребляйте продукты с превышенным сроком хранения.
4 |
* Наличие в зависимости от модели и комплектации |
Органы управления и индикации
Опасность обморожения, онемения и 3 Органы управления и инди-
-Избегайте продолжительного контакта кации кожи с холодными поверхностями или 3.1 Приборы контроля и управления охлажденными / замороженными продуктами или примите меры защиты, например, наденьте перчатки. Не потребляйте пищевой лед, особенно замерзшую воду или кубики льда, сразу после их извлечения и слишком холод-
ными.появления болезненных ощущений:
Опасность получения травм и повреждений:
-Горячий пар может нанести вред здоровью. Для оттаивания запрещено использовать электроприборы с нагревательными элементами или подачей пара, открытое пламя или аэрозоли для стимулирования оттаивания.
-Не удалять лет с помощью острых предметов.
Соблюдайте специальные указания, помещенные в других главах:
|
ОПАС- |
обозначает непосредственную |
|
НОСТЬ |
опасную ситуацию, которая, если |
|
|
не будет устранена, приведет к |
|
|
смерти или тяжелым травмам. |
|
ПРЕД- |
обозначает опасную ситуацию, |
|
УПРЕ- |
которая, если не будет устра- |
|
ЖДЕНИЕ |
нена, может привести к смерти |
|
|
или тяжелой травме. |
|
ОСТО- |
обозначает опасную ситуацию, |
|
РОЖНО |
которая, если не будет устра- |
|
|
нена, может привести к травмам |
|
|
легкой или средней тяжести. |
|
ВНИМАНИ |
обозначает опасную ситуацию, |
|
Е |
которая, если не будет устра- |
|
|
нена, может привести к повре- |
|
|
ждению имущества. |
|
|
|
|
Указание |
обозначает полезные указания и |
|
|
советы. |
Fig. 3 |
(11) |
Кнопка настройки Up |
|
(1) |
Кнопка On/Off холо- |
||
|
дильного отделения |
|
морозильного отде- |
(2) |
Символ Alarm |
(12) |
ления |
Индикация температуры |
|||
(3) |
Кнопка SuperCool |
(13) |
холодильного отделения |
Кнопка настройки вниз |
|||
(4) |
Кнопка SuperFrost |
(14) |
холодильного отделения |
Кнопка настройки вверх |
|||
(5) |
Символ SuperFrost |
(15) |
холодильного отделения |
Символ "Защита от |
|||
(6) |
Кнопка On/Off моро- |
(16) |
детей" |
Символ "Отключение |
|||
(7) |
зильного отделения |
(17) |
сети" |
Кнопка Holiday |
Символ "Меню" |
||
(8) |
Кнопка Alarm |
(18) |
Символ "HomeDialog" |
(9) |
Кнопка настройки |
(19) |
Символ SuperCool |
|
Down морозильного |
|
|
(10) |
отделения |
|
|
Индикация темпера- |
|
|
|
|
туры морозильного |
|
|
|
отделения |
|
|
3.2 Индикатор температуры
Внормальном режиме работы появляется следующая индикация:
-самая высокая температура замораживания
-средняя температура охлаждения
Индикация температуры морозильного отделения мигает.
-настройка температуры изменяется
-после включения температура еще недостаточно низкая
* Наличие в зависимости от модели и комплектации |
5 |
Ввод в работу
- |
температура повысилась на несколько градусов |
На индикации появляются мигающие штрихи: |
|
- |
температура замораживания выше 0 °C. |
Следующая индикация указывает на неисправность: Возможные причины и меры по устранению: (см. Неисправности).
-F0 - F9
-Символ пропадания напряжения
горит.
4 Ввод в работу
4.1 Транспортировка устройства
ОСТОРОЖНО
Опасность травмы и повреждений в результате ненадлежащей транспортировки!
u Перевозите устройство в упаковке.
u Перевозите устройство в стоячем положении. u Не транспортируйте устройство в одиночку.
4.2 Установка устройства
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания из-за влажности!
Если токоведущие узлы или сетевой кабель становятся влажными, то это может привести к короткому замыканию.
u Устройство предназначено для использования в закрытых помещениях. Запрещается использовать устройство на открытом воздухе или во влажных помещениях и в зоне разбрызгивания воды.
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания вследствие короткого замыкания! Если сетевой кабель/вилка устройства или другого устройства соприкасаются с обратной стороной устройства, то вибрации устройства могут привести к повреждению сетевого кабеля/вилки, что может вызвать короткое замыкание.
u Устанавливайте устройство таким образом, чтобы оно не соприкасалось с вилками или сетевыми кабелями.
u Не подключайте к розеткам в области обратной стороны устройства ни само устройство, ни другие устройства.
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания хладагента!
Содержащийся в устройстве хладагент R 600a неопасен для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.
u Не повреждайте трубопроводы контура хладагента.
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и повреждения!
u Не ставьте на устройство приборы, выделяющие тепло, например, микроволновую печь, тостер и т.д.!
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и повреждения из-за заблокированных вентиляционных отверстий!
u Держите вентиляционные отверстия всегда свободными. Всегда следите за хорошим притоком и оттоком воздуха!
ВНИМАНИЕ
Опасность повреждения под действием конденсата!
u Не разрешается устанавливать данное устройство непосредственно рядом с другими холодильниками или морозильниками.
q При повреждении устройства немедленно - до подключения - обратитесь к поставщику.
q Пол на месте установки должен быть горизонтальным и ровным.
q Избегайте установки устройства в зоне попадания прямых солнечных лучей, рядом с плитой, системой отопления и другими аналогичными приборами.
q Устройство следует установить к стене вплотную обратной стороной или прилагаемыми пристенными распорками, если они используются.
q Устройство можно передвигать только в разгруженном состоянии.
q Не устанавливайте устройство без помощника.
q Помещение для установки устройства согласно стандарту EN 378 должно на каждые 8 г хладагента R 600a иметь объем 1 м3. Если помещение для установки устройства слишком мало, то в случае протечки в контуре хладагента может образоваться легковоспламеняющаяся газовоздушная смесь. Данные о количестве хладагента имеются на заводской табличке внутри устройства.
u Снимите соединительный кабель с задней стороны устройства. При этом необходимо удалить держатель кабеля, иначе возникнет вибрационный шум!
u Снимите защитную пленку с внешней стороны устройства.
ВНИМАНИЕ
Дверцы из высококачественной стали имеют специальное покрытие, их нельзя обрабатывать средством для ухода, входящим в комплект поставки.
В противном случае покрытие будет поцарапано.
u Протирайте покрытие поверхностей двери только
мягкой, чистой тряпкой.
u Равномерно наносите средство по уходу за специальной сталью только на боковые стенки из высококачественной стали в направлении шлифовки.
Это облегчает последующую очистку.
u Лакированные боковые стенки протирайте только мягкой, чистой тряпкой.
uУдалите все детали, защищавшие устройство при перевозке.
Чтобы достичь задекларированного расхода электроэнергии, следует использовать пристенные распорки, входящие в комплект поставки некоторых устройств. В таком случае глубина устройства увеличивается примерно на 35 мм. Без использования пристенных распорок устройство полностью работоспособно, однако потребляет немного больше электроэнергии.
6 |
* Наличие в зависимости от модели и комплектации |
Loading...
