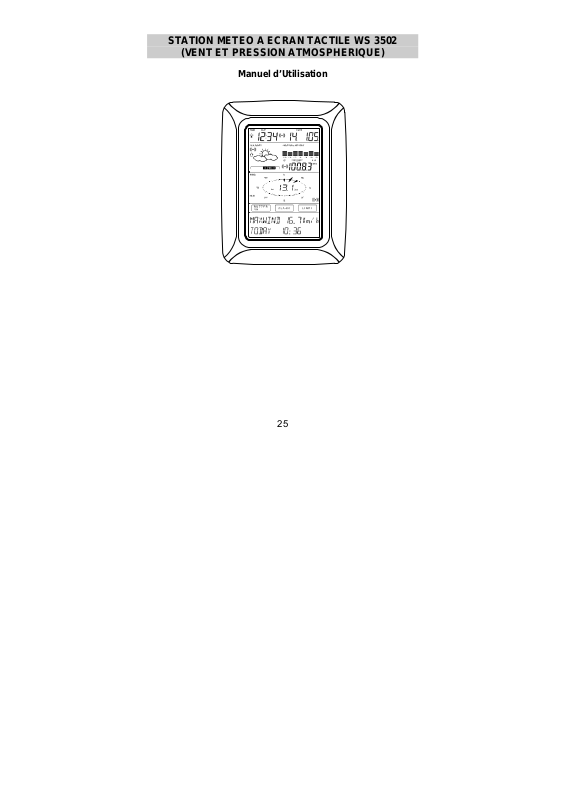

STATION METEO A ECRAN TACTILE WS 3502 (VENT ET PRESSION ATMOSPHERIQUE)
Manuel d’Utilisation
25
Table des matières
1 ..................... |
Généralités |
2 ...................... |
Remarques importantes relatives au fonctionnement de |
|
l’écran tactile |
3 ..................... |
Mise en service |
3.1 ............... |
Câblage du système |
3.2 ............... |
Alimentation |
3.2.1 ......... |
Piles |
3.2.2 ......... |
Adaptateur secteur AC/DC |
3.2.3 ......... |
Connexion des câbles |
3.3 ............... |
Mise en marche du système |
3.4 ............... |
Installation |
4 ..................... |
Réglages |
5 ..................... |

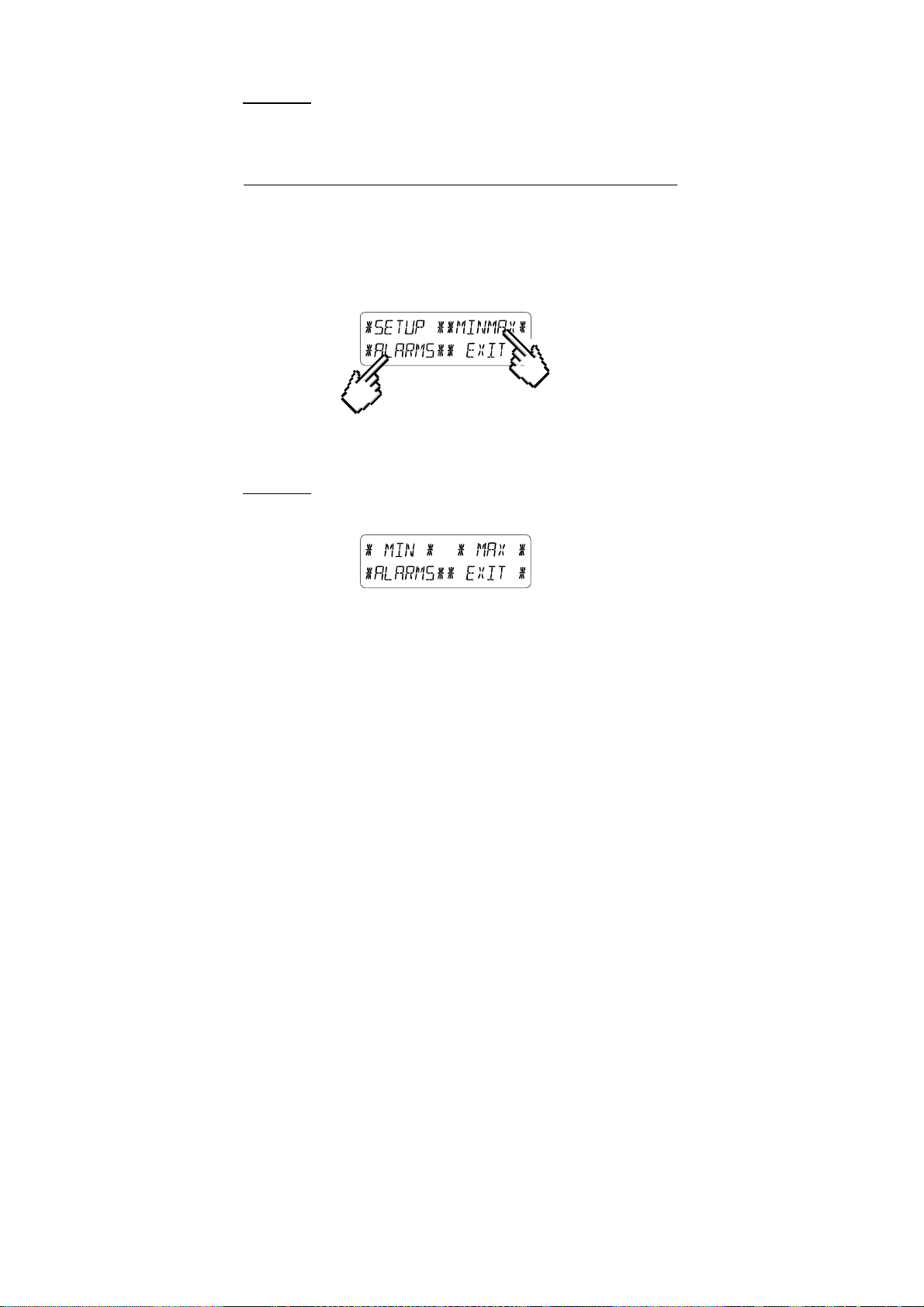

Affichage des valeurs Min/Max en mémoire et réglage de |
|
l’alarme |
6 ..................... |
Heure radio pilotée DCF77 |
7 ..................... |
Tendances météo |
8 ..................... |
Historique de la pression atmosphérique |
9 ..................... |
Fonctionnement et réglage des différentes fonctions |
9.1 ............... |
Pression atmosphérique |
10 ................... |
Informations complémentaires sur la fonction « Vent » |
10.1 ............. |
Fonctionnement et réglage de la direction du vent |
11 ................... |
Fonctionnement et réglage des fonctions de rétro-éclairage, |
|
du signal sonore (buzzer) et de l’historique des alarmes |
11.1 ............. |
Rétro éclairage |
11.2 ............. |
Signal sonore (buzzer) |
11.3 ............. |
Historique des Alarmes |
12 ................... |
Connexion PC |
12.1 ............. |
Stockage des données |
12.2 ............. |
Affichage des données |
12.3 ............. |
Connexion et logiciel Heavy Weather Pro |
13 ................... |
Données techniques |
13.1 ............. |
Données extérieures |
13.2 ............. |
Transmission des données par signal 433 MHz et câble |
13.3 ............. |
Alarme |
13.4 ............. |
Alimentation |
13.5 ............. |
Connexion PC |
13.6 ............ |
Dimensions |
14 ................... |
Informations du consommateur |
|
26 |
1 Généralités
Remarque importante :
Avant d’insérer les piles, nous vous invitons à lire attentivement le manuel d’utilisation.
La station météo à écran tactile WS-3502 est livrée avec :
-un écran de base tactile (récepteur)
-un émetteur relais extérieur 433 MHz
-un anémomètre
-les câbles de connexion respectifs
-un adaptateur secteur AC/DC
-un logiciel informatique sur CD-ROM
La station de base à écran tactile permet, au moyen d’un menu détaillé, de piloter l’affichage de nombreuses données (de haut en bas) :
•Heure radio-pilotée (Time)
•Calendrier (Date)
•Prévision météo (Tendency)
•Pression atmosphérique et historique de la pression
•Vent (Wind)
Par ailleurs, il est possible de paramétrer un certain nombre de données supplémentaires à partir de l’affichage texte des informations.
Note :
La pression atmosphérique, la vitesse du vent minimum et maximum de la journée, et les maximums de rafales de vent sont affichés régulièrement dans le menu d’information se situant dans le bas de l’écran. Dans le cas où le menu de réglage est sélectionné, les informations affichées sont remplacées momentanément par les différentes étapes du menu.
Cette station météo permet également, au moyen des câbles et du logiciel fournis :
-la lecture et l’affichage de toutes les données horaires et météo relevées sous forme de séries de données
27
complètes (historique)
-le traitement et présentation graphique sur PC de ces données
-la publication sur le/les site(s) Internet de votre choix des données météo recueillies
2Remarques importantes relatives au fonctionnement de l’écran tactile
•Toutes les fonctions météorologiques de la station sont accessibles par un léger effleurement de l’écran (ne jamais appuyer sur l’écran !). Les fonctions tactiles sont toujours précédées par une étoile (٭) uniquement sur la section texte réservée et située au bas de l’écran, ou dans les plages de relevés.
•Le réglage des fonctions, valeurs et unités s’effectue, pour tous les réglages, en utilisant les zones ٭ON٭ (marche) ou ٭OFF٭ (arrêt), ٭UP٭ (haut/+) ou ٭DOWN٭ (bas/-) ou par sélection directe de l’unité.

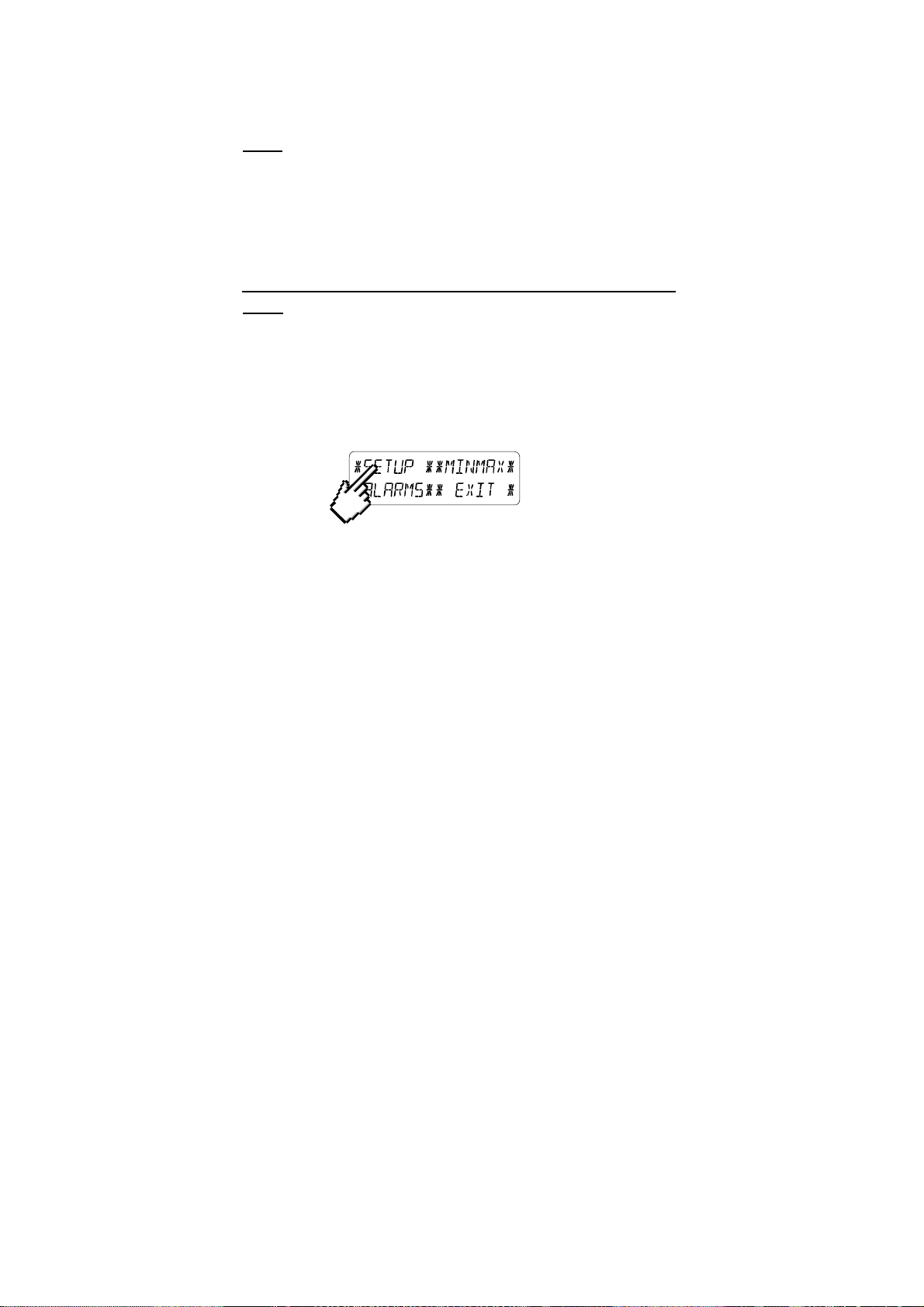

•En effleurant ٭NEXT٭, vous pouvez vous déplacer dans les menus, quitter ou sortir de l’application en effleurant ٭EXIT٭.
•Chaque fonction appelée de manière tactile est validée par un signal sonore (lorsque la fonction ٭ON٭ est activée).
•Si au cours d’une action, la station ne reçoit pas d’instruction au bout de 30 secondes, l’application se ferme automatiquement et l’affichage bascule alors sur l’écran d’accueil.
28
Symbole d’alerte à l’orage affiché
Symbole d’alarme activée
Section Heure
Section
Tendance
Météo
Direction et Vitesse du
Vent / Rafales
Sélection du vibreur
Sélection Hist.
Des Alarmes
Section Date
Historique de Pression
Pression atmosphérique Alarme Pression activée
Alarme de Vent / Rafales / Direction du Vent activée
Rétro-éclairage
Affichage Texte (Affichage du paramétrage)
Note : La présence de l’Icône ‘’alarme activée" dans une section indique que cette alarme particulière est activée.
3 Mise en service
Il convient d’abord de choisir le mode d’alimentation du Poste de base : soit par piles, soit par adaptateur (inclus). Les deux systèmes permettent la connexion de la sonde relais au Poste de base soit par câble, soit par transmission en ondes hertziennes (433 Mhz).
29
Note : Avant de fixer les capteurs de manière définitive, nous vous recommandons de vérifier que l’ensemble des informations est reçu correctement. Poste de base et capteurs seront à proximité, posés sur une table par exemple. Par cette mesure, vous validerez la bonne transmission des informations vers le Poste de base aussi bien en mode filaire que via haute fréquence.
3.1Câblage du système
Adaptateur
secteur AC/ DC
Emetteur relais
PC COM Port cable
Câble PC (port COM)
Transmission sans fil
Wireless
Transmission
OU
Direct cable
Connexion
connection
directe par câble
30
Indépendamment du choix final concernant le mode d’alimentation (par piles ou sur secteur), le câble de l’anémomètre doit être d’abord connecté au transmetteur relais en le connectant dans la fiche prévue à cet effet.
La connexion directe par câble entre l’émetteur relais et le poste de base peut être utilisée :
•Quand la flexibilité de la transmission radio 433 MHz n’est pas nécessaire
•Pour supprimer toutes les éventuelles interférences entre la station et l’émetteur relais
3.2Alimentation
L’alimentation en énergie de la Station de base peut se faire par piles ou par adaptateur secteur. L’utilisation de l’adaptateur pour le Poste de base permet également l’alimentation en énergie de l’émetteur relais (uniquement si le raccordement au Poste de base s’est effectué par câble).
3.2.1Piles
•Commencer par insérer deux piles C / LR14 1.5 V dans le logement des piles de l’émetteur relais.
•Immédiatement après, insérer trois piles AA/LR6 dans le logement des piles du poste de base.
Participez à la protection de l’environnement et déposez toutes les piles usagées dans une décharge autorisée.
3.2.2Adaptateur secteur AC/DC
•Commencer par installer deux piles C/LR14 1.5 V dans le logement des piles de l’émetteur relais
•Immédiatement après, connecter l’adaptateur secteur au poste de base et brancher ensuite l’adaptateur sur une prise de courant.
31
Note : Dans les deux configurations décrites ci-dessus, il est impératif de respecter l’ordre d’insertion des piles, soit d’alimenter le transmetteur relais en premier. Celui-ci transmet dans les premières minutes qui suivent sa mise en fonctionnement, un code d’identification qui doit être reçu et stocké par le Poste de base.
Apres avoir effectué ces opérations, votre Station Météo est à présent opérationnelle.
3.2.3Connexion par câble
Comme mentionné dans le chapitre 3.1, la station de base, connectée sur secteur, alimente l’intégralité du système via le câble RJ11 fourni.
Note : Il n’est pas recommandé de faire fonctionner le système en alimentant le poste de base par piles uniquement, en raison de la consommation d’énergie élevée. Cependant, les piles peuvent rester dans l’appareil pour alimenter l’appareil en cas d’interruption accidentelle de courant.
L’utilisateur peut, à tout moment, déconnecter le câble reliant le Poste de base au transmetteur relais et utiliser la transmission via 433 MHz (et vice versa). La station reconnaîtra automatiquement le changement et continuera à fonctionner normalement.
32
3.3Mise en marche du système
Après avoir mis votre système sous tension, la station WS 3502 fera une vérification automatique de l’intégralité de l’affichage pendant quelques secondes (tous les segments de l’écran s’allument).
La station se synchronisera avec les capteurs pendant une durée de 15 minutes environ. Les informations reçues par le transmetteur relais seront affichées simultanément sur l’écran LCD. Pendant cette période, il n’y aura pas de réception du signal de l’heure radio-pilotée DCF-77.
Note : La synchronisation vous permet de valider votre installation et de vérifier la bonne transmission des données extérieures vers la base. Nous vous invitons également à procéder aux différents tests suivants sur l’anémomètre : tournez la girouette et soufflez sur les godets de l’anémomètre. Ces manipulations simples doivent se traduire en relevés et s’afficher sur l’écran.
Dès cette étape achevée, la station recherchera automatiquement le signal DCF-77 pour la réception de l’heure et la date radio-pilotées. Vous pourrez dès à présent naviguer dans le menu et découvrir l’intégralité des mesures disponibles.
Remarque importante :
La réception des informations horaires (radio-pilotage) n’est effectuée qu’après la fin de la phase de synchronisation (15 minutes environ). Si l’utilisateur désire lancer le système sans attendre la fin de cette synchronisation, il peut interrompre cette phase prématurément en effleurant la zone de l’HEURE, en-haut à gauche de l’écran. Avant le réglage manuel ou la réception de l’heure radio-pilotée, aucune donnée n’est enregistrée dans la mémoire du poste de base.
3.4Installation
Lorsque vous avez vérifié que l’ensemble des informations est reçu correctement, vous pouvez procéder à l’installation des capteurs. Assurez-vous que les câbles de connexion sont assez longs pour le positionnement des éléments dans votre environnement.
33
