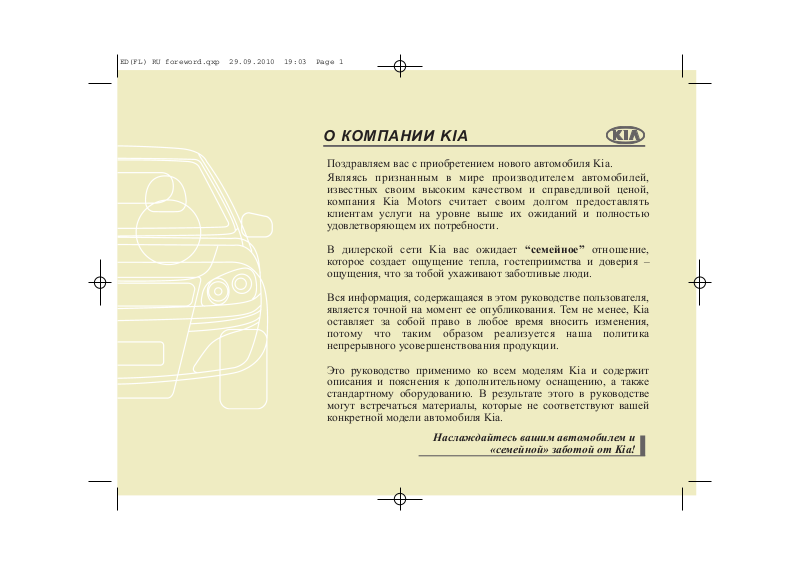

О КОМПАНИИ KIA

Поздравляем вас с приобретением нового автомобиля Kia. Являясь признанным в мире производителем автомобилей,

известных своим высоким качеством и справедливой ценой, компания Kia Motors считает своим долгом предоставлять клиентам услуги на уровне выше их ожиданий и полностью удовлетворяющем их потребности.

В дилерской сети Kia вас ожидает “семейное” отношение, которое создает ощущение тепла, гостеприимства и доверия – ощущения, что за тобой ухаживают заботливые люди.

Вся информация, содержащаяся в этом руководстве пользователя, является точной на момент ее опубликования. Тем не менее, Kia оставляет за собой право в любое время вносить изменения, потому что таким образом реализуется наша политика непрерывного усовершенствования продукции.

Это руководство применимо ко всем моделям Kia и содержит описания и пояснения к дополнительному оснащению, а также стандартному оборудованию. В результате этого в руководстве могут встречаться материалы, которые не соответствуют вашей конкретной модели автомобиля Kia.

Наслаждайтесь вашим автомобилем и

«семейной» заботой от Kia!

ED(FL) RU foreword.qxp 29.09.2010 19:03 Page 1

Спасибо за то, что вы выбрали автомобиль KIA. Если Вам понадобится сервисное обслуживание, помните,

что авторизованный дилер знает этот автомобиль лучше всех. В распоряжении авторизованного дилера находятся специалисты, прошедшие практику на предприятиях, в его сервисных центрах используются только рекомендованные инструменты и оригинальные запасные части KIA, и сервис нацелен на удовлетворение всех ваших потребностей.

Поскольку последующим владельцам также понадобится данная информация, это издание следует передать вместе с автомобилем при его продаже.

В этом руководстве вы найдете сведения по эксплуатации, техническому обслуживанию и безопасности автомобиля. Оно также дополнено буклетом “Гарантийные обязательства и техническое обслуживание”, который содержит важную информацию по вопросам гарантийного обслуживания вашего автомобиля. Мы настоятельно рекомендуем вам внимательно прочитать данное руководство и следовать его инструкциям, чтобы обеспечить безопасную и приятную эксплуатацию Вашего автомобиля.

KIA предлагает Вам большое разнообразие вариантов исполнения, компонентов и комплектующих для различных моделей. Следовательно, оборудование, описанное в данном руководстве, наряду с иллюстрациями, может отличаться от комплектации Вашего автомобиля.

Информация и технические характеристики, приведенные в данном руководстве, были абсолютно точными на момент издания. KIA оставляет за собой право вносить изменения в технические характеристики или конструкцию в любое время без уведомления и каких-либо обязательств. Если у Вас возникают вопросы, всегда обращайтесь к авторизованному дилеру компании KIA.

Мы еще раз заверяем Вас в своем стремлении обеспечить максимальное удовольствие от эксплуатации автомобилей KIA.

документа или какой-либо его части в любой форме, электронной или печатной, включая фотокопирование, запись или внесение в информационно-поисковую систему, запрещено без предварительного письменного разрешения компании Kia Motors Slovakia s.r.o..

Предисловие

ED(FL) RU foreword.qxp 29.09.2010 19:03 Page 2

Введение

Основные сведения о Вашем автомобиле

Системы безопасности автомобиля

Характеристики автомобиля

Управление автомобилем

Действия в непредвиденных случаях

Уход за автомобилем

Технические характеристики & Информация для потребителя

Индекс

СОДЕРЖАНИЕ

ED(FL) RU foreword.qxp 29.09.2010 19:03 Page 3

Как пользоваться настоящим руководством / 1-2 Требования к топливу / 1-3 Порядок обкатки автомобиля / 1-7 Условные обозначения на

cвeтoвыx индикaтopax приборной панели / 1-8

Введение

ED(FL) RU 1.qxp 04.05.2010 14:16 Page 1

Введение

Мы хотим помочь Вам получить максимально возможное удовольствие от вождения данного автомобиля. Настоящее Руководство пользователя может оказать содействие в этом различными способами. Мы настойчиво рекомендуем прочитать руководство полностью. С целью уменьшения до минимума вероятности гибели людей и травматизма следует обязательно прочитать разделы, отмеченные заголовками ОСТОРОЖНО и ВНИМАНИЕ, которые присутствуют во всем руководстве.

Иллюстрации дополняют словесные описания, приведенные в настоящем руководстве, для того, чтобы наилучшим образом показать, как получить удовольствие от данного автомобиля. Прочтя данное руководство, владелец автомобиля ознакомится с его характерными особенностями, важной информацией о безопасности и с советами по его эксплуатации в различных дорожных условиях.

Общая структура руководства приведена в содержании. Неплохим местом для начала знакомства является предметный указатель; в нем приведен в алфавитном порядке перечень всей информации, содержащейся в руководстве.

Разделы: Настоящий мануал имеет восемь разделов и индекс. В начале каждого раздела указано короткое содержание, так что заглянут в него, вы сразу можете узнать, находится ли в нем информация, которая Вам нужна.

В данном руководстве находятся разнообразные сведения под заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ. Они были подготовлены с целью повышения уровня личной безопасности владельца автомобиля. Необходимо внимательно прочитать ВСЕ процедуры и рекомендации, приведенные под заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ, и соблюдать их.

✽✽

К СВЕДЕНИЮ

Информация, представленная под заголовком К СВЕДЕНИЮ, может представить интерес для владельца автомобиля или оказаться ему полезной.

КАК ПОЛЬЗОВАТЬСЯ НАСТОЯЩИМ РУКОВОДСТВОМ

ОСТОРОЖНО

Обозначенная под заголовком ОСТОРОЖНО ситуация может привести к нанесению вреда, причинению тяжелых травм или к гибели людей в случае игнорирования данного предупреждения.

ВНИМАНИЕ

Обозначенная под заголовком ВНИМАНИЕ ситуация может привести к нанесению вреда автомобилю при игнорировании данного предупреждения.

ED(FL) RU 1.qxp 04.05.2010 14:16 Page 2

Введение

Автомобили с бензиновым двигателем

Неэтилированный бензин

Для достижения оптимальных рабочих характеристик автомобиля мы рекомендуем вам применять неэтилированный бензин с октановым числом RON (по исследовательскому методу) 95/антидетонационным показателем AKI 91, или выше.

Вы можете использовать неэтилированный бензин с октановым числом RON от 91 до 94/показателем AKI от 87 до 90, однако это может привести к незначительному снижению рабочих характеристик автомобиля.

Автомобиль разработан таким образом, чтобы достигать максимальных эксплуатационных характеристик при использовании НЕЭТИЛИРОВАННОГО БЕНЗИНА, что также приводит к минимизации выхлопа вредных веществ и загрязнения свечей зажигания.

ТРЕБОВАНИЯ К ТОПЛИВУ

ВНИМАНИЕ

НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ЭТИЛИРОВАННОЕ ТОПЛИВО. Использование этилированного топлива наносит ущерб каталитическому нейтрализатору и приведет к повреждению кислородного датчика системы управления двигателя, негативно сказавшись на контроле выброса вредных веществ.

Никогда не добавляйте какиелибо присадки для очистки топливной системы в топливо за исключением тех, которые были рекомендованы производителем автомобиля. (За дополнительной информацией обратитесь к авторизованному дилеру KIA.)

ОСТОРОЖНО

• Не доливайте топливо в бак по верхнюю кромку заправочной горловины после того, как произойдет автоматическое отключение заправочного пистолета во время заправки.

• После завершения заправки автомобиля топливом обязательно убедитесь в том, что крышка заправочной горловины плотно закрыта, для того, чтобы топливо не выплеснулось наружу в случае дорожнотранс-портного происшествия.

ED(FL) RU 1.qxp 04.05.2010 14:16 Page 3

Введение

Бензин, содержащий этиловый и метиловый спирт

Бензоспирт, смесь, состоящая из бензина и этилового спирта (также известного под названием пищевой спирт), и бензин или бензоспирт с содержанием метилового спирта (также известного под названием древесный спирт) продаются на рынке одновременно с этилированным или неэтилированным бензином или вместо них.

Не допускается использование бензоспирта, содержащего более 10% этилового спирта, и использование бензина или бензоспирта, содержащего какую-либо долю метилового спирта. Все эти виды топлива могут вызвать проблемы при управлении автомобилем и привести к повреждению топливной системы.

Прекратите использовать бензоспирт любого типа при возникновении проблем при управлении автомобилем.

Повреждение автомобиля или проблемы при управлении им могут не покрываться гарантией производителя в случае, если они вызваны использованием следующих видов топлива:

1. Бензоспирт, содержание этилового спирта в котором превышает 10%.

2. Бензин или бензоспирт, содержащие метиловый спирт.

3. Этилированное топливо или этилированный бензин.

Использование метилтербутилэфира (MTBE)

Не рекомендуется использовать в данном автомобиле топлива, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%).

Использование топлив, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%), может привести к снижению эксплуатационных характеристик автомобиля и привести к образованию паровых пробок или проблем при запуске.

Не используйте метиловый спирт

Для заправки данного автомобиля не следует использовать виды топлива с содержанием метанола (древесного спирта). Этот класс топлива может ухудшить эксплуатационные характеристики автомобиля и привести к повреждению деталей и агрегатов топливной системы.

ВНИМАНИЕ

Никогда не используйте бензоспирт, содержащий метиловый спирт. Прекратите использовать любой продукт типа бензоспирта, который негативно сказывается на управлении автомобилем.

ED(FL) RU 1.qxp 04.05.2010 14:16 Page 4

Введение

Сорта бензина, которые помогают сделать воздух чище

Для заботы о чистоте воздуха рекомендуется использовать те сорта бензина, в которые добавлены очищающие присадки, а это помогает предотвратить формирование отложений в двигателе. Использование таких сортов бензина содействует снижению выброса вредных веществ из двигателя и создает благоприятные условия работы для системы снижения токсичности выбросов.

Эксплуатация автомобиля за рубежом

При поездке в другую страну на данном автомобиле следует обеспечить:

• соблюдение всех требований в

отношении регистрации и страховки;

• определение наличия в продаже

топлива необходимого качества.

Автомобили с дизельным двигателем

Дизель

Дизельный двигатель должен работать только на имеющемся на рынке дизельном топливе, соответствующем стандарту EN 590 или аналогичному. (EN обозначает “Европейский стандарт”) Не используйте судовое дизельное топливо, печное топливо или неутвержденные топливные присадки, т.к. это повысит износ и вызовет повреждение двигателя и топливной системы. Применение неутвержденных марок топлива и/или присадок приведет к ограничению ваших гарантийных прав. А автомобиле используется дизельное топливо с цетановым числом более

51. При наличии двух видов дизельного топлива используйте летнее или зимнее топливо в соответствии со следующими рекомендациями применительно к температуре окружающего воздуха.

• Выше -5°C (23°F) ... Летнее дизельное топливо

• Ниже -5°C (23°F) ... Зимнее дизельное топливо

ВНИМАНИЕ

Предоставленная произво- дителем ограниченная гарантия на новый автомобиль может не распространяться на повреждение топливной сис- темы и ухудшение эксплуатационных характе- ристик, которые появились в результате использования видов топлива, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%).

ED(FL) RU 1.qxp 04.05.2010 14:16 Page 5

Введение

Внимательно следите за уровнем топлива в баке: Остановка двигателя из-за отсутствия топлива в баке обязательно потребует полной прочистки магистралей для последующего запуска.

Биодизель

В автомобиле могут использоваться продаваемые в розницу дизельные смеси с содержанием биодизеля не более 7% (также известные как "дизельное топливо B7"), если биодизель соответствует стандарту EN 14214 или эквивалентным требованиям. (EN означает "Европейские нормативы"). Использование смесей с превышением 7% содержания биологических топлив, изготовленных из рапсового метилового эфира (RME), метилового эфира жирных кислот (FAME), метилового эфира растительного масла (VME) и т.п., или смеси дизельного топлива с превышением 7% содержания биодизеля будет вызывать повышенный износ или повреждение двигателя и топливной системы. На ремонт или замену компонентов, изношенных или поврежденных в результате использования неутвержденных марок топлива, гарантия изготовителя не распространяется.

ВНИМАНИЕ

• Не допускайте попадания бензина или воды в топливный бак. В результате потребуется слив топлива из бака и удаление его из магистралей для исключения засорения насоса высокого давления и повреждения двигателя.

• В зимнее время для исключения отказов, связанных с застыванием топлива, возможно добавление в топливо керосина при падении температуры ниже -10°C. Его процентное содержание никогда не должно превышать 20%.

ВНИМАНИЕ - Дизельное

топливо

Рекомендуется использовать проверенное автомобильное дизельное топливо для автомобилей, оборудованных системой DPF.

Если дизельное топливо содержит большое количество серы (более 50 промилле серы) и точно не установленных добавок, это может привести к повреждению системы DPF и в выхлопе появится белый дым.

ED(FL) RU 1.qxp 04.05.2010 14:16 Page 6

Введение

Не требуется специального периода обкатки нового автомобиля. Соблюдение нескольких простых мер предосторожности в течение первых 1000 км (600 миль) пробега может позитивно сказаться на эксплуатационных характеристиках, экономичности и сроке службы автомобиля

• Не заставляйте двигатель работать на очень высоких оборотах.

• Во время движения поддерживайте обороты двигателя в пределах 3000 об/мин.

• Не двигайтесь с одной скоростью (как высокой, так и низкой) в течение длительного времени. Изменение частоты вращения двигателя необходимо для его правильной обкатки.

• Избегайте резких торможений, за исключением экстренных случаев, с целью обеспечения правильного контакта тормозных колодок.

• Не допускайте работы двигателя в режиме холостого хода более 3 минут единовременно.

• Не следует буксировать прицеп в течение первых 2000 км (1200 миль) пробега автомобиля.

ВНИМАНИЕ

• Нельзя использовать любое топливо, будь то дизельное топливо, биодизель B7 или какое-либо иное, которое не соответствует самым последним требованиям, применяемым в топливной промышленности.

• Никогда не используйте никакие топливные присадки или присадки-очистители, не рекомендуемые либо не одобренные изготовителем автомобиля.

ПОРЯДОК ОБКАТКИ АВТОМОБИЛЯ

ED(FL) RU 1.qxp 04.05.2010 14:16 Page 7

Введение

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СВЕТОВЫХ ИНДИКАТОРАХ ПРИБОРНОЙ ПАНЕЛИ

Контрольная лампа непристегнутого ремня безопасности

Контрольная лампа включения дальнего света

Контрольная лампа указателя поворота

Контрольная лампа неисправности системы ABS*

Контрольная лампа включения стояночного тормоза и низкого уровня тормозной жидкости

Контрольная лампа неисправности двигателя*

Контрольная лампа работы иммобилайзера*

Контрольная лампа закрытия двери багажного отделения

Контрольная лампа разряда аккумуляторной батареи

Контрольная лампа сигнализации о незакрытой двери

Контрольная лампа неисправности системы ESP*

Контрольная лампа отключения системы ESP*

Контрольная лампа включения передних противотуманных фар*

Контрольная лампа низкого давления масла в двигателе

Контрольная лампа рулевого управления с электроприводом (EPS)*

Контрольная лампа неисправности подушек безопасности*

Контрольная лампа включения задних противотуманных фар*

Индикатор включения фар

Индикатор положения автоматической коробки передач*

Индикатор положения ручной коробки передач*

ED(FL) RU 1.qxp 04.05.2010 14:16 Page 8

Введение

Контрольная лампа низкого уровня топлива

Контрольная лампа системы предпускового подогрева (только для автомобилей с дизельным двигателем)

Контрольная лампа топливного фильтра (только для автомобилей с дизельным двигателем)

*: при наличии

❈ Более подробная информация приведена в пункте

“Приборная панель” в разделе 4.

Сигнализатор низкого давления в шинах* / Индикатор неисправности системы контроля давления в шинах (TPMS)*

Контрольная лампа режима SET системы круизконтроля*

АВТО СТОП для индикатора системы ISG*

Контрольная лампа системы круиз-контроля*

AUTO STOP

Предупреждающий световой сигнал низкого уровня жидкости омывателя ветрового стекла*

Индикатор ограничения скорости*

ED(FL) RU 1.qxp 04.05.2010 14:16 Page 9

Общий вид салона / 2-2 Общий вид приборной панели / 2-3 Отсек двигателя / 2-4

Основные сведения о Вашем автомобиле

ED(FL) RU 2.qxp 05.07.2010 14:42 Page 1

Основные сведения о Вашем автомобиле

ОБЩИЙ ВИД САЛОНА

1. Внутренняя рукоятка открывания

двери ................................................4-13

2. Кнопка складывания наружных

зеркал заднего вида* ......................4-44

3. Переключатель управления настройкой наружных зеркал

заднего вида ....................................4-43

4. Кнопка блокировки электропривода

стеклоподъемников* .......................4-24

5. Переключатели управления электроприводами

стеклоподъемников* .......................4-21

6. Блок плавких предохранителей.....7-69

7. Устройство регулировки угла

наклона фар* ...................................4-76

8. Кнопка отключения системы

ESP* .................................................5-28

9. Рычаг открытия замка капота .......4-26

10. Рулевое колесо .............................4-37

11. Рычаг регулировки наклона

рулевого колеса.............................4-38

12. Сиденье .........................................3- 2

13. Рычаг разблокировки крышки

горловины топливного бака ........4-28

*: при наличии

OED020001

ED(FL) RU 2.qxp 05.07.2010 14:42 Page 2

ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ

Основные сведения о Вашем автомобиле

1. Передняя подушка безопасности

водителя*..............................................3-54

2. Управление осветительными

приборами/указателями поворота ........4-71

3. Приборная панель................................4-45

4. Управления стеклоочистителями/

омывателями .......................................4-77

5. Управление аудиосистемой на

рулевом колесе*.................................4-156

6. Органы управления системой

круиз-контроля* ....................................5-36

Управление аудиосистемой на

рулевом колесе*.................................4-156

7. ЖК дисплей для предупреждений и

индикации*............................................4-65

8. Управление магнитолой* ...................4-135

9. Обогрев сидений*...................................3-9

10. Центральная кнопка блокировки/

разблокировки дверей .......................4-13

11. Кнопка включения системы

аварийной сигнализации .............4-70/6-2

12. Система управления

микроклиматом* .................................4-85

13. Передняя подушка безопасности

пассажира*..........................................3-54

14. Перчаточный ящик...........................4-109

15. Универсальный контейнер* .............4-110

16.

Рычаг переключения передач* .................

5-11

17. Розетка для подключения

внешних устройств*..........................4-115

18. Прикуриватель*.................................4-112

19. Рычаг стояночного тормоза...............5-23

20. Тормозная педаль ..............................5-21

21. Педаль газа ..........................................5-6

22. Органы управления вентиляционными

отверстиями........................................4-88

*: при наличии

OED029002

* В реальности приборная панель автомобиля может отличаться от

изображенной на рисунке.

ED(FL) RU 2.qxp 05.07.2010 14:43 Page 3

Основные сведения о Вашем автомобиле

ОТСЕК ДВИГАТЕЛЯ

1. Расширительный бачок системы

охлаждения двигателя....................7-34

2. Крышка маслозаливной горловины

двигателя .........................................7-32

3. Бачок тормозной жидкости ............7-37

4. Топливный фильтр* ........................7-43

5. Воздушный фильтр .........................7-44

6. Блок плавких предохранителей.....7-69

7. Отрицательная клемма

аккумуляторной батареи ..........6-5/7-51

8. Положительная клемма

аккумуляторной батареи ..........6-5/7-51

9. Крышка радиатора....................6-8/7-36

10. Контрольный щуп проверки уровня

масла в двигателе ........................7-33

11. Бачок для жидкости омывателя

лобового стекла ............................7-41

* : при наличии

* В реальности вид моторного отсека вместе с кожухом двигателя может отличаться от

изображенного на иллюстрации.

OED070004

ED(FL) RU 2.qxp 05.07.2010 14:43 Page 4

Сиденье / 3-2 Ремни безопасности / 3-17 Детское сиденье / 3-32 Система подушек безопасности

(дополнительная система пассивной

безопасности) / 3-46

Системы безопасности автомобиля

ED(FL) RU 3.qxp 01.07.2010 12:04 Page 1

Системы безопасности автомобиля

Сиденье водителя

(1) Регулировка продольная

положения сиденья

(2) Регулировка угла наклона спинки

сиденья (3) Регулировка сиденья по высоте* (4) Включатель подогрева сиденья* (5) Регулировка поясничная упора* (6) Регулировка подголовника

Сиденье переднего пассажира

(7) Регулировка продольная

положения сиденья (8) Регулировка угла наклона спинки

сиденья (9) Регулировка сиденья по высоте* (10) Включатель подогрева сиденья* (11) Регулировка поясничная упора* (12) Регулировка подголовника

Заднее сиденье

(13) Фиксаторы спинки (раздельной)

заднего сиденья (14) Подлокотник заднего сиденья* (15) Регулировка подголовников

заднего сидения * ; при наличии

СИДЕНЬЕ

OED030014

ED(FL) RU 3.qxp 01.07.2010 12:04 Page 2

Системы безопасности автомобиля

ОСТОРОЖНО

- Сиденье водителя

• Никогда не пытайтесь отрегулировать положение сиденья во время движения автомобиля. Это может привести к потере управления и к дорожно-транспортному происшествию, результатом которого может быть гибель людей, нанесение тяжелых телесных повреждений или причинение ущерба имуществу.

• Не допускайте изменения кемлибо нормального положения спинки сиденья. Расположение предметов с опорой на спинку сиденья или создание иных помех нормальной фиксации спинки сиденья может привести к серьезной травме или к гибели человека при внезапной остановке или столкновении.

(Продолжение)

ОСТОРОЖНО

- Возвращение спинки сиденья в вертикальное положение

При возвращении спинки сиденья в вертикальное положение удерживайте ее и перемещайте медленно. Убедитесь в отсутствии других людей рядом с сиденьем. Если не удерживать спинку сиденья при ее возврате в исходное положение и не контролировать этот процесс, она может резко переместиться вперед и причинить случайную травму человеку, ударив его.

ОСТОРОЖНО

- Посторонние предметы

Посторонние предметы, оказавшиеся в зоне ног водителя, могут стать помехой при нажатии педалей, что может привести к дорожнотранспортному происшествию. Не располагайте никаких вещей под передними сиденьями.

ОСТОРОЖНО

- Водитель отвечает за пассажира, находящегося на переднем сиденье

Если во время движения пассажир находится на переднем сиденье, спинка которого отклонена назад, это может привести к получению серьезных травм или к гибели людей в случае дорожнотранспортного происшествия. Если во время такого происшествия спинка переднего сиденья будет отклонена назад, бедра находящегося на нем пассажира могут проскользнуть под поясной частью ремня безопасности, и большая нагрузка будет приложена к незащищенной области живота. Это может привести к получению серьезных травм или к гибели человека. Водитель должен рекомендовать пассажиру, находящемуся на переднем сиденье, установить его спинку в вертикальном положении во время движения автомобиля.

ED(FL) RU 3.qxp 01.07.2010 12:04 Page 3

Системы безопасности автомобиля

ОСТОРОЖНО

- Спинка заднего сиденья

• Спинка заднего сиденья должна быть надежно зафиксирована замками. В противном случае пассажиры и предметы могут быть выброшены вперед, что приведет к получению серьезных травм или к гибели людей при неожиданной остановке или столкновении.

• Багаж и другую полезную нагрузку следует располагать в горизонтальном положении на полу багажного отделения. При перевозке крупногабаритных, тяжелых предметов, или при необходимости перевозки их уложенными друг на друга в несколько рядов необходима их надежная фиксация. Ни при каких обстоятельствах

нельзя укладывать предметы в багажнике друг на друга выше спинки сидений.

(продолжение)

(Продолжение)

• Во время движения спинки сидений водителя и пассажиров всегда должны стоять вертикально, а поясная часть ремня безопасности должна находиться у них на бедрах как можно ниже и удобнее. Это наилучшее положение с точки зрения обеспечения защиты человека в случае дорожнотранспортного происшествия.

• Для исключения получения ненужных и, возможно, серьезных травм от подушек безопасности, всегда располагайтесь на сиденье как можно дальше от рулевого колеса, сохраняя при этом контроль над автомобилем. Рекомендуется сидеть так, чтобы грудь водителя находилась на расстоянии не менее 250 мм от рулевого колеса.

(продолжение)

Несоблюдение этих мер предосторожности может привести к получению серьезных травм или к гибели людей в случае неожиданной остановки, столкновения или переворота автомобиля.

• Категорически не допускается перевозка людей в багажном отделении или сидящими (лежащими) на сложенных спинках сидений во время движения автомобиля. Все пассажиры должны находится на сиденьях и быть пристегнуты должным образом ремнями безопасности во время поездки.

• При возврате спинки сиденья в вертикальное положение убедитесь в том, что она надежно зафиксирована, толкая ее вперед-назад.

(продолжение)

ED(FL) RU 3.qxp 01.07.2010 12:04 Page 4

Системы безопасности автомобиля

Регулировка переднего сиденья

В продольном направлении

Для перемещения сиденья в продольном направлении:

1. Потяните вверх рычаг салазок сиденья, находящийся под передним краем подушки сиденья, и удерживайте его в таком положении.

2. Сдвиньте сиденье в продольном направлении так, как это необходимо.

3. Отпустите рычаг и убедитесь в том, что сиденье зафиксировано на своем месте.

Регулировку положения сиденья производите до начала движения. Убедитесь в том, что сиденье надежно зафиксировано, попытавшись переместить вперед-назад без использования рычага. Если сиденье движется, значит, оно не зафиксировано должным образом.

(продолжение)

• Для исключения возможности получения ожогов не вынимайте ковровое покрытие из багажного отделения. Система контроля выброса вредных веществ, находящаяся под полом, работает с высоким уровнем температуры на выходе.

ОСТОРОЖНО

После выполнения регулировки сидения следует убедиться, что оно надежно закреплено. Для этого необходимо попытаться сдвинуть сидение вперед и назад, не используя рычаг снятия блокировки. Резкое или неожиданное перемещение сидения водителя может привести к потере управления автомобилем и стать причиной аварии.

OED036015

ED(FL) RU 3.qxp 01.07.2010 12:04 Page 5

Системы безопасности автомобиля

Регулировка наклона спинки сиденья

Для установки необходимого угла наклона спинки сиденья, вращайте колесо механизма регулировки спинки по часовой или против часовой стрелки.

Высота положения подушки сиденья (сиденье водителя)

Для регулировки высоты положения подушки сиденья толкайте вверх или вниз рычаг, расположенный с внешней стороны подушки.

• Для того, чтобы опустить подушку сиденья, толкните рычаг несколько раз вниз.

• Для того, чтобы поднять подушку сиденья, толкните рычаг несколько раз вверх.

Регулировка поясничного упора (при наличии)

Регулировка поддержки поясницы выполняется рычажком, расположенным сбоку на спинке сиденья. Отклоняя рычажок, можно увеличить или уменьшить поддержку поясницы.

OED036016

OED036017 OED036018

ED(FL) RU 3.qxp 01.07.2010 12:04 Page 6

Системы безопасности автомобиля

Подголовник

Водительское и переднее пассажирское сидения оборудованы подголовником для обеспечения безопасности и комфорта водителя и пассажира.

Подголовники не только служат для удобства водителя или пассажиров, но и помогают обеспечить защиту головы и шеи в случае столкновения.

Регулировка в вертикальном направлении

Для того, чтобы поднять подголовник, потяните его вверх до требуемого положения (1). Для того, чтобы опустить подголовник, нажмите кнопку фиксатора (2) на опоре подголовника и удерживайте ее в нажатом положении, опуская подголовник в требуемое положение (3).

ОСТОРОЖНО

• Для максимальной эффективности в случае аварии подголовник должен быть отрегулирован таким образом, чтобы его середина располагалась на той же высоте, что и центр тяжести головы пассажира. В общем случае, центр тяжести головы большинства людей располагается на уровне верха их глаз. Кроме того, необходимо отрегулировать подголовник так, чтобы он находился как можно ближе к голове. По этой причине использование подушки, которая удерживает тело в отдалении от спинки сидения, не рекомендуется.

• Не следует пользоваться автомобилем, если подголовник снят. В этом случае пассажиры в случае аварии могут получить тяжелые травмы. Подголовник, будучи правильно отрегулирован, обеспечивает защиту от травм шеи.

• Нельзя регулировать положение подголовника водительского сидения, когда машина движется.

OPA039052

OED036072

ED(FL) RU 3.qxp 01.07.2010 12:04 Page 7

Системы безопасности автомобиля

Снятие

Для снятия подголовника, вытянуть его на максимальную высоту, затем нажать отпускающую кнопку (1), одновременно вытягивая подголовник (2).

Для установки подголовника обратно, вставьте штыри (3) в отверстия, нажав отпускную кнопку (1). Затем настройте его на нужную высоту.

Если автомобиль оснащен подголовниками “активного” типа, то снять их невозможно.

Подголовники активного типа (при наличии)

Подголовник активного типа предназначен для того, чтобы сместиться вперед и вверх при получении сигнала об ударе в автомобиль сзади. Это предотвращает резкое откидывание назад головы водителя и пассажира, находящегося на переднем сиденье, что помогает защищать их от получения травм шеи.

Для обеспечения вашей безопасности активный подголовник не снимается. Если имеются любые проблемы с активным подголовником, передайте свой автомобиль авторизованному дилеру KIA для проверки системы.

ОСТОРОЖНО

Убедитесь, что защелки подголовника сработали после настройки для обеспечения защиты пассажиров и водителя.

HNF2041-1

OED030073

ВНИМАНИЕ

Активный подголовник это защитное устройство для уменьшения повреждений головы и шеи в случае удара автомобиля сзади. Не стучите и не тяните подголовник преднамеренно.

ED(FL) RU 3.qxp 01.07.2010 12:04 Page 8

Системы безопасности автомобиля

Обогрев сидений (при наличии)

Обогрев сидений обеспечивает нагрев поверхности передних сидений в холодную погоду. При включенном зажигании (ключ в замке зажигания в положении ON) нажмите любой из переключателей для включения обогрева сиденья водителя или переднего пассажирского сиденья.

• При каждом нажатии кнопки установленное значение температуры сиденья меняется следующим образом:

• Обогреватель сиденья устанавливается в положение ВЫКЛ по умолчанию при каждом включении зажигания.

В теплую погоду или в тех условиях, когда обогрева сидений не требуется, переключатели должны находиться в положении OFF (Выкл.).

✽✽

К СВЕДЕНИЮ

• Во время нахождения

переключателя обогрева сиденья во положении ON (Вкл.), система подогрева, расположенная в сиденье, включается и выключается автоматически в зависимости от температуры сиденья.

• Если подогрев сиденья не работает при окружающей температуры ниже + 21°С (70°F), то обратитесь к Дилеру для диагностики.

ВНИМАНИЕ

• При очистке сидений от загрязнения не используйте такие органические растворители, как растворитель для краски, бензол, спирт и бензин. Это может привести к повреждению поверхности устройства обогрева или сидений.

• Для предотвращения перегрева устройства обогрева сидений не размещайте на сиденьях покрывала, подушки или чехлы во время работы этого устройства.

• Не располагайте на сиденьях, оборудованных устройствами нагрева, тяжелых вещей или предметов с острыми кромками. Это может привести к повреждению элементов устройства обогрева сиденья.

OFF HIGH ( ) MID ( )

LOW ( )

OED030019

ED(FL) RU 3.qxp 01.07.2010 12:05 Page 9

Системы безопасности автомобиля

103

Карман спинки сиденья (при наличии)

Регулировка заднего сиденья

Складывание заднего сиденья

Спинки задних сидений могут складываться для обеспечения перевозки длинных предметов или для увеличения объема багажного отсека автомобиля.

ОСТОРОЖНО - Карманы

спинок сидений

Не размещайте тяжелые вещи или предметы с острыми кромками в карманах спинок сидений. В случае дорожнотранспортного происшествия они могут вылететь из карманов и нанести повреждение людям, находящимся в автомобиле.

OUN028040/H

ОСТОРОЖНО

Единственным назначением складных задних сидений (их спинок) является перевозка длинномерных предметов, которые не могут поместиться другим образом.

Во время движения автомобиля никогда не позволяйте пассажирам садиться на верхнюю часть спинки, когда она находится в сложенном состоянии, поскольку это неправильное положение для сидения, и в таком случае нельзя пристегнуться ремнями бе- зопасности.

(продолжение)

ОСТОРОЖНО

- Ожоги от обогрева сидений

При использовании обогрева сидений пассажиры должны проявлять крайнюю осторож- ность, поскольку существует вероятность перегрева или получения ожогов. В особенности, водитель должен проявлять особую заботу о следующих категориях пассажиров:

1. Дети любого возраста, пожилые люди или инвалиды, амбулаторные больные.

2. Люди с чувствительной или склонной к получению ожогов кожей.

3. Люди, находящиеся в состоянии усталости.

4. Люди, находящиеся в состоянии алкогольного или наркотического опьянения.

5. Люди, находящиеся под воздействием лекарств, которые могут вызывать дремоту или сонливость (снотворное, средства от простуды и т.д.).

ED(FL) RU 3.qxp 01.07.2010 12:05 Page 10

311

Системы безопасности автомобиля

Как сложить и разложить спинку заднего сиденья -Пятидверный/ Универсал

1.Установите спинку переднего сиденья в вертикальное положение и, при необходимости, сдвиньте переднее сиденье вперед.

2.Поднимите переднюю часть подушки сиденья вверх.

3.Поднимите заднюю часть подушки сиденья. Установите подушку заднего сиденья вертикально.

(продолжение) Это может привести к получению

серьезных травм или к гибели людей в случае дорожнотранспортного происшествия или внезапной остановки автомобиля. Предметы, которые перевозятся в автомобиле со сложенной спинкой заднего сиденья, не должны выступать выше верхней кромки передних сидений. В противном случае груз может переместиться вперед и привести в получению травм или повреждений при внезапной остановке автомобиля.

OED036023A

OED036024A

OED036025A

ED(FL) RU 3.qxp 01.07.2010 12:05 Page 11

Системы безопасности автомобиля

123

4.Снимите подголовник со спинки заднего сиденья.

5.Потяните рычаг разблокировки (красная метка видна) и сложите спинку заднего сиденья с усилием в направлении вперед и вниз.

6.Уберите подголовник, вставив стержни подголовника в отверстия в основании подушки сиденья.

7.Чтобы использовать заднее сиденье, нужно снять подголовник со спинки сиденья.

8.Поднять и откинуть спинку сиденья назад, чтобы она плотно встала на защелки, фиксирующие ее в правильном положении. Убедитесь, что спинка сиденья зафиксирована правильно (красная метка не видна).

9.Установите подголовник на спинку сиденья и отрегулируйте его для удобного положения.

10. Верните подушку сиденья в

исходное положение, нажав на заднюю часть подушки. Убедитесь в том, что положение подушки сиденья зафиксировано.

11. Верните ремень безопасности

заднего сиденья в исходное положение.

OED036028A

OED036026A

OED036027A

ED(FL) RU 3.qxp 01.07.2010 13:34 Page 12

313

Системы безопасности автомобиля

3-дверный хэтчбек

1.Опустите подголовник в самое нижнее положение.

2.Потяните рычаг разблокировки, расположенный сверху на спинке сиденья.

3.Сложите спинку сиденья вперед и надавите вниз.

4.Чтобы использовать заднее сиденье, поднимите спинку сиденья и откиньте его с усилием назад до упора, пока не услышите щелчок, означающий, что спинка встала на место. Убедитесь, что спинка сиденья зафиксирована правильно (красная метка не видна).

5.Верните ремень безопасности заднего сиденья в исходное положение.

ОСТОРОЖНО

При возвращении спинки заднего сиденья в вертикальное положение после ее складывания:

Проявляйте осторожность во избежание повреждений ремня безопасности или его пряжки. Не допускайте защемления или зажатия ремня безопасности или его пряжки задним сиденьем. Убедитесь в том, что спинка заднего сиденья прочно зафиксирована в вертикальном положении. Для этого потяните на себя верхнюю часть спинки. В противном случае при дорожнотранспортном происшествии или внезапной остановке возможно складывание сиденья и перемещение грузов из багажника в пассажирский салон, что может привести к получению серьезных травм или к гибели людей.

ВНИМАНИЕ

- Повреждение пряжек ремней безопасности задних сидений

При складывании спинки заднего сиденья или размещения багажа на его подушке вставьте пряжку в карман между спинкой и подушкой заднего сиденья. Это может предотвратить повреждение пряжки спинкой заднего сиденья или багажом.

ВНИМАНИЕ - Ремни

безопасности заднего сиденья

При возвращении спинок задних сидений в вертикальное положение не забудьте вернуть ремни безопасности задних сидений в исходное положение.

ВНИМАНИЕ - Заднее

сиденье 3-х дверного автомобиля

Не складывайте спинку заднего сиденья на длительное время.

Трение между спинкой и подушкой сиденья может деформировать их внешнее покрытие.

ED(FL) RU 3.qxp 01.07.2010 12:05 Page 13

Системы безопасности автомобиля

143

Подголовник

Задние сидения оборудованы подголовниками на всех позициях посадки пассажиров для их безопасности и комфорта.

Подголовники не только служат для удобства пассажиров, но и помогают обеспечить защиту головы и шеи в случае столкновения.

OPA039053

ОСТОРОЖНО

- Погрузка багажа

При погрузке или выгрузке багажа всегда убедитесь в том, что двигатель выключен, селектор коробки передач находится в положении Р (Парковка), и автомобиль зафиксирован стояночным тормозом. Если этого не сделать и случайно перевести селектор коробки передач в любое другое положение, можно привести автомобиль в движение.

ОСТОРОЖНО - Багаж

Необходимо всегда фиксировать положение багажа для предотвращения его резкого перемещения по автомобилю при столкновении, что может вызвать нанесение травм людям, находящимся в транспортном средстве. Особую осторожность следует соблюдать в отношении предметов, расположенных на задних сиденьях, поскольку они могут ударить людей, находящихся на передних сиденьях, при лобовом столкновении.

ED(FL) RU 3.qxp 01.07.2010 12:05 Page 14

+ 438 hidden pages

Kia ceed ED FL (2010) User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
