HP LaserJet 8550, LaserJet 8550N, LaserJet 8550GN Getting Started Guide [fi]

8550-, 8550N-, 8550DN-, 8550GN-, 8550MFP -kirjoitin

Aloitusopas

Read Me First

Lea esto primero

Suomi

HP Color LaserJet 8550-, 8550N-, 8550DN-, 8550GN-, 8550MFP

-kirjoitin

Aloitusopas

Tekijänoikeustiedot

Kaikki oikeudet pidätetään. Kopiointi, sovitus tai kääntäminen toiselle kielelle ilman etukäteen saatua kirjallista lupaa on kielletty muuten kuin tekijänoikeuslaki en sallimassa laajuudessa.

Osanumero: C7096-90924 Ensimmäinen painos: huhtikuussa 2000

Takuu

Tämän asiakirjan sisältämät tiedot voivat muuttua ilman ennakkoilmoitusta.

Hewlett-Packard ei anna minkäänlaisia tätä aineistoa koskevia takuita. HEWLETT-PACKARD EI ERITYISESTI VASTAA ASIAKKAAN OLETTAMASTA MYYNTITAKUUSTA JA SOVELTUVUUDESTA TIETTYYN TARKOITUKSEEN.

Hewlett-Packard ei ole vastuussa tämän ohjeen luovutukseen, toimintaan tai käyttöön liittyvistä satunnaisista tai seurannaisvahingoista.

Tavaramerkkitiedot

Adobe

™ on Adobe Systems Incorporatedin tavaramerkki, joka voi olla rekisteröity joissakin maissa.

CompuServe

™ on CompuServe, Inc:n tavaramerkki Yhdysvalloissa.

HP-UX 9.* ja 10.0, joita käytetään HP 9000 Series 700 ja 800 -tietokoneissa, ovat X/Open Company UNIX 93:n merkkituotteita.

Microsoft

Windows NT

Windows

MS-DOS

ovat Yhdysvalloissa rekisteröityjä Microsoft Corporationin tavaramerkkejä.

PostScript

™ on Adobe Systems Incorporatedin tavaramerkki, joka voi olla rekisteröity joissakin maissa.

UNIX

on rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa ja sen lisensioinnista huolehtii yksinoikeudella X/Open Company Limited.

Muut oppaassa mainitut tuotenimet ovat mahdollisesti haltijoidensa tavaramerkkejä.

Sisältö

Kirjoittimen tiedot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Kokoonpanot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Vaihe 1: Kirjoittimen sijoittaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Vaihe 2: Pakkauksen purkaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Vaihe 3: Kaapeleiden kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Vaihe 4: Kirjoittimen liittäminen verkkoon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Vaihe 5: Ohjauspaneelin painiketulkin ja kielen muuttaminen (valinnainen). . . . 15

Näytön kielen valinta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Vaihe 6: Kuluvien tarvikkeiden asentaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Vaihe 7: Tulostusmateriaalin asettaminen syöttölokeroihin. . . . . . . . . . . . . . . . . 24

Vaihe 8: Syöttölokeroiden määrittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Lokero 1 Automaattinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Tulostusmateriaalin tyypin ja koon määrittäminen . . . . . . . . . . . . . . . . . . . .30

Vaihe 9: Asetussivun tulostaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Tiedonsiirto käytettäessä valinnaista sisäistä

HP JetDirect -tulostuspalvelinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Vaihe 10: Tietoja ohjelmistosta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

CD-ROM-levyjen sisältö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Ohjelmiston asentaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Sähköisen käyttöoppaan käyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Lisätietoja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Vaihe 11: Windows-verkon asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Kirjoittimen määrittäminen verkkoon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Kirjoittimen ohjelmiston jakaminen verkon työasemille. . . . . . . . . . . . . . . . . 42

Tulostusohjelmiston asentaminen verkon työasemiin. . . . . . . . . . . . . . . . . .43

Verkon työasemien kytkeminen kirjoittimeen . . . . . . . . . . . . . . . . . . . . . . . . 44

Vaihe 12: IBM LAN -verkon asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Tulostusohjelmiston jakaminen verkon työasemille . . . . . . . . . . . . . . . . . . .47

Tulostusohjelmiston asentaminen verkon työasemiin. . . . . . . . . . . . . . . . . .47

Verkon työasemien liittäminen kirjoittimeen . . . . . . . . . . . . . . . . . . . . . . . . . 48

Vaihe 13: Macintosh-verkon asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Macintosh-tulostusohjelmiston asentaminen . . . . . . . . . . . . . . . . . . . . . . . . 49

Verkon työasemien liittäminen kirjoittimeen . . . . . . . . . . . . . . . . . . . . . . . . . 50

Kirjoittimen määrittäminen verkkoon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Tulostusohjelmiston jakaminen verkon työasemille . . . . . . . . . . . . . . . . . . .52

Macintosh-tulostusohjelmiston asentaminen verkon työasemiin . . . . . . . . . 52

Vianmäärityksen tarkistusluettelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Kirjoittimen tiedot

Kokoonpanot

Tästä kirjoittimesta on saatavilla viisi mallia, kuten on kuvattu seuraavassa.

HP Color LaserJet 8550

HP Color LaserJet 8550:n vakiovarusteina ovat 100 arkin lokero 1, 500 arkin lokero 3, kirjoittimen jalusta ja 32 Mt RAMia.

HP Color LaserJet 8550N

HP Color LaserJet 8550N:n vakiovarusteina ovat 100 arkin lokero 1, 500 arkin lokero 2, 500 arkin lokero 3, kirjoittimen jalusta, 32 Mt RAMia, HP JetDirect -tulostuspalvelin (10/100 Base-TX) ja sisäinen kiintolevy.

HP Color LaserJet 8550DN

HP Color LaserJet 8550DN:n vakiov arusteina ov at 100 arkin lok ero 1 500 arkin lokero 2, 500 arkin lokero 3, (lokero 4) 2 000 arkin syöttölokero, arkinkääntäjä, 64 Mt RAMia, HP JetDirect

-tulostuspalvelin (10/100 Base-TX), sisäinen kiintolevy ja viisi tukijalkaa.

HP Color LaserJet 8550GN

HP Color LaserJet 8550GN:n vakiov arusteina ovat 100 arkin lokero 1, 500 arkin lokero 2, 500 arkin lokero 3, (lokero 4) 2 000 arkin syöttölokero, arkinkääntäjä, 128 Mt RAMia, HP JetDirect

-tulostuspalvelin (10/100 Base-TX), sisäinen kiintolevy, viisi tukijalkaa ja tehokkaampi suoritin.

HP Color LaserJet 8550MFP

HP Color LaserJet 8550MFP:n vakiovarusteina ovat 100 arkin lokero 1, 500 arkin lokero 2, 500 arkin lokero 3, arkinkääntäjä, 64 Mt RAMia, HP JetDirect -tulostuspalvelin (10/100 Base-TX), sisäinen kiintolevy, kirjoittimen/kopiointimoduulin jalusta ja kopiointimoduuli.

Vaihe 1: Kirjoittimen sijoittaminen

177,3 cm (69,8")

29,0 cm (11,4")

36,3 cm (14,3")

46,0 cm (18,1")

49,5 cm (19,5")

83,8 cm (33")

123,57 cm (48.65")

105.2 cm (41.4")

Kuva 1

Ylänäkymä (kuvassa mukana valinnainen monilokeroinen

postilaatikko ja lokero 4) Etunäkymä (kuvassa mukana valinnainen monilokeroinen

postilaatikko ja lokero 4)

Kirjoittimen paikan on täytettävä seuraavat vaatimukset:

Kirjoittimen ympärillä on oltava riittävästi tilaa (katso yllä oleva

kuva). Alustan on oltava vakaa ja tasainen.

Huoneen on oltava hyvin ilmastoitu ja siinä on oltava tasainen

kosteus ja lämpötila. Suositeltava lämpötila on 20-26 °C. Sallittu lämpötila-ala on

15-30 °C. Suositeltava suhteellinen kosteus on 20-50 %. Sallittu

suhteellisen kosteuden ala on 10-80 %. Verkkojännite ja -taajuus eivät saa poiketa yli 10 prosenttia

arvosta, joka lukee kirjoittimen takaosassa olevassa tarrassa.

Vaihe 1: Kirjoittimen sijoittaminen

Vaihe 2: Pakkauksen purkaminen

VAROITUS Älä kytke kirjoitinta virtalähteeseen ennen kuin kaikki

pakkausmateriaalit on poistettu. Tämä voi vahingoittaa kirjoitinta.

Kuva 2

Kirjoittimen mukana tulevat myös seuraavat tarvikkeet:

A värikasetit: musta, syaani, magenta ja keltainen B virtajohto C ohjelmiston sisältävä CD-ROM-levy D käyttöoppaat: Aloitusopas (tämä opas) ja Pikaopas; sähköinen

käyttöopas on CD-ROM-levyllä

E kirjoitin - kuvassa vakiojalusta; joissakin malleissa on

2 000 arkin syöttölokero (lokero 4), joka korvaa kirjoittimen jalustan; joissakin malleissa on myös lokero 2

F kuvanmuodostusrumpu G ohjauspaneelin painiketulkki (jos käytettävissä) H vasen tulostelokero (kuvapuoli ylöspäin)

Huomautus Jos tilaamaasi kirjoittimeen kuuluu 2 000 arkin syöttölokero (lokero 4),

mukana toimitetaan myös verkkolaite (sisältää virtaliitännät kirjoittimelle ja lokerolle 4), esiasennettu liitäntäkaapeli (lokeron 4 liittämiseksi kirjoittimeen) sekä viisi tukijalkaa.

Kirjoittimen pakkauksen purkaminen

Poista kaikki ulkoiset pakkausteipit

kirjoittimesta. Avaa vasen alaluukku ja paina

kuumentimen oikealla puolella oleva vihreä vipu alas. Poista sitten or anssi lähete kuumentimesta.

Avaa etuluukku.

Vaihe 2: Pakkauksen purkaminen

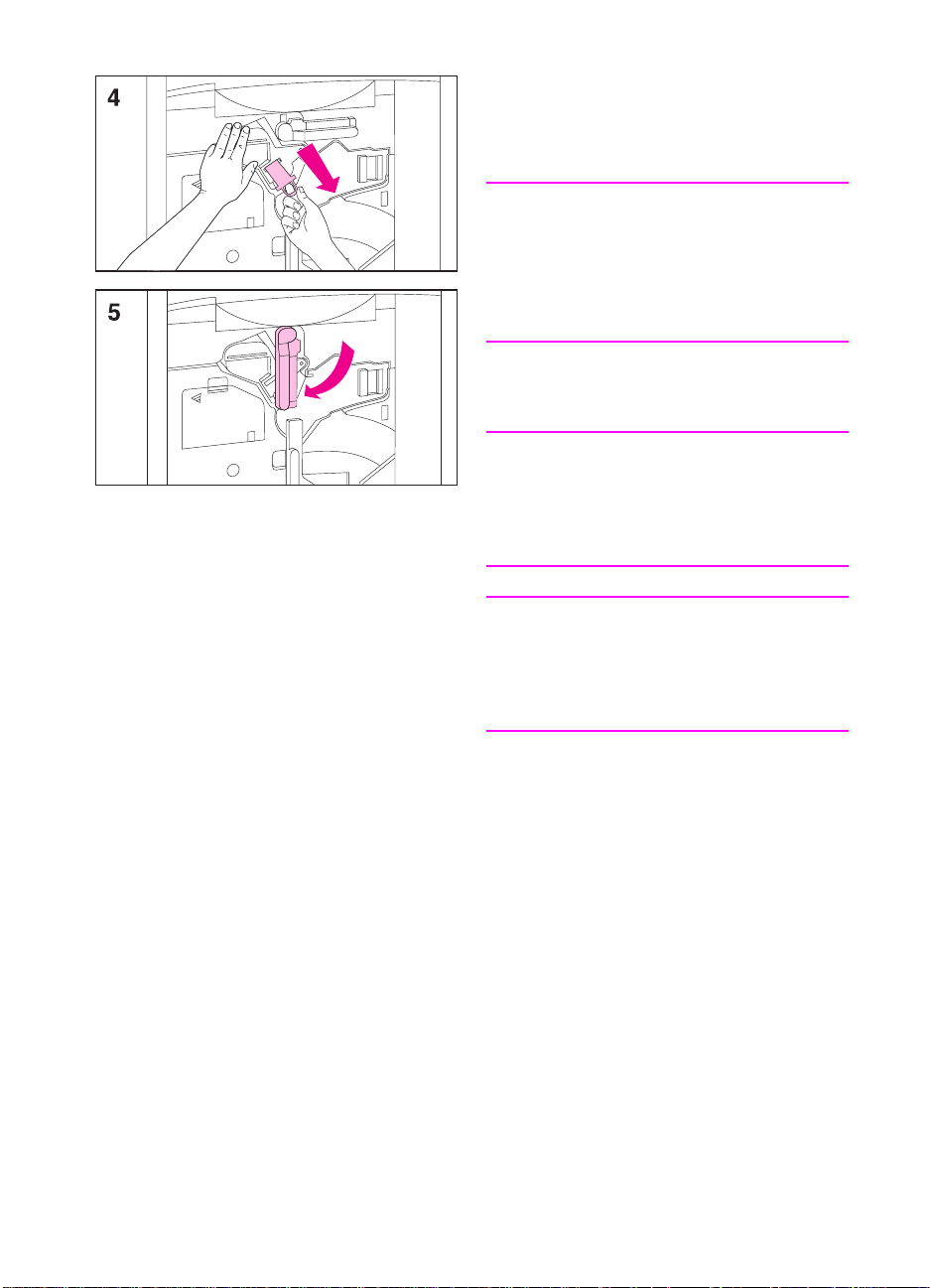

4 Poista oranssi pakkausmateriaali

alhaalla olevasta (vihreästä) vivusta.

5 Paina alavivussa (vihreässä) olevaa

valkoista painiketta ja käännä vipua oikealle.

6 Poista pakkausmateriaali kirjoittimen

sisältä ja käännä alempi (vihreä) vipu takaisin vasemmalle. Varmista, että vipu napsahtaa paikalleen.

7 Tartu tukevasti lokeron 3 keskellä

olevaan kahvaan, väännä vapautinvipua ja vedä lokeroa ulospäin, kunnes se pysähtyy. Poista sitten oranssit pakkaussuojat lokeron sisältä ja sulje lokero.

8 Jos kirjoittimen mukana toimitetaan

lokero 2, poista oranssit pakkaussuojat lokerosta 2 toistamalla kohta 7.

Jos kirjoittimen mukana on toimitettu lokero 4, jatka kohdasta 9. Jos kirjoittimen mukana on toimitettu jalusta, siirry kohtaan 16.

Huomautus

Kiinnitä viisi tukijalkaa lokeron 4 pohjaan kohtien 9-12 ohjeiden mukaisesti. Jos tukijalat (jotka ovat neljän lukituspyörän lisävaruste) on jo kiinnitetty, siirry kohtaan 13.

Ota esille kirjoittimen mukana

toimitetut viisi tukijalkaa. Etsi lokeron 4 pohjasta tukijalkojen

ohjaimet: kaksi ohjainta on etureunassa, yksi oikeassa reunassa ja kaksi takareunassa.

Aseta tukijalka ohjaimeen ja työnnä

sitä, kunnes se pysähtyy. Kiinnitä loput tukijalat kohdan 11

ohjeiden mukaisesti.

Vaihe 2: Pakkauksen purkaminen

13 Poista pakkausteippi lokerosta 4. 14 Tartu tukevasti lokeron 4 keskellä

olevaan kahvaan, väännä vapautinvipua ja vedä lokeroa ulospäin, kunnes se pysähtyy.

15 Poista lokeron 4 sisältä kaksi

oranssia pakkauspidikettä vääntämällä niitä reunoista ja vetämällä niitä ulospäin.

VAROITUS

Jos oranssit pidikkeet jäävät lokeroon 4, lokero voi vahingoittua.

16 Sulje kaikki luukut ja syöttölokerot. Jos olet toiminut kohdissa 1-16 olevien

ohjeiden mukaisesti, kaikkien teippien ja suojien pitäisi nyt olla poistettu kirjoittimesta ja kirjoittimen pakkaus on purettu.

Vaihe 3: Kaapeleiden kytkeminen

Virtajohdon kytkeminen jalustalliseen kirjoittimeen

Huomautus

Varmista ennen virtajohdon kytkemistä, ettei kirjoittimessa ole virtaa.

T y önnä kirjoitin paikkaan, jossa kaikki

neljä pyörää ovat tasaisella lattiapinnalla, ja työnnä jalustassa olevien pyörien lukituspidikkeet lukitusasentoon.

VAROITUS!

Varmista, että kirjoitin on tukevasti alustallaan, sillä muuten kirjoitin voi kaatua ja aiheuttaa loukkaantumisia.

Kytke virtajohdon naarasliitin

kirjoittimen takana vasemmassa kulmassa olevaan liittimeen.

Kytke virtajohdon urosliitin

ylijännitesuojaan tai johonkin muuhun maadoitettuun virtalähteeseen.

Vaihe 3: Kaapeleiden kytkeminen

Liitäntäkaapelin ja virtajohtojen kytkeminen, jos kirjoittimessa on valinnainen lokero 4

Huomautus

Varmista ennen liitäntäkaapelin ja virtajohtojen kytkemistä, ettei kirjoittimessa ole virtaa.

1 Ota esille liitäntäkaapeli (A),

verkkolaite (B) ja suora virtajohto (C).

Huomautus

Liitäntäkaapeli (A) voi olla jo kiinnitettynä kirjoittimeen ja lokeroon 4. Jos näin on, siirry kohtaan 4; muussa tapauksessa jatka kohdasta 2.

2 Kytk e liitäntäkaapelin yhdellä

pisteellä merkitty pää kirjoittimeen rinnakkaisliittimen yläpuolelle.

3 Kytk e liitäntäkaapelin toinen pää

(merkitty kahdella pisteellä) lokerossa 4 olevaan liittimeen, joka on merkitty kahdella pisteellä.

4 Kytk e virtalaite kirjoittimen takaosaan

asettamalla pidike kirjoittimen ja lokeron 4 välissä olevaan aukkoon.

Kiinnitä virtalaitteesta lähtevät kaksi

kaapelia kirjoittimen ja lokeron 4 välissä olevaan aukkoon ja kirjoittimen takaseinää pitkin.

Kytke lyhyempi kaapeli kirjoittimen

vasemmassa takakulmassa olevaan liittimeen.

Kytke pitempi kaapeli lokeron 4

vasemmassa takakulmassa olevaan liittimeen.

Kytke virtajohdon naarasliitin

virtalaitteen pohjassa olevaan urosliittimeen.

Vaihe 3: Kaapeleiden kytkeminen

9 T y önnä kirjoitin paikkaan, jossa kaikki

jalat ovat tasaisella lattiapinnalla. Työnnä lokeron pyörissä olevat lukituspidikkeet lukitusasentoon.

10 Pyöritä viiden tukijalan ja (lokeron

vasemmalla puolella olevan) kaatumisesteen pyörivää jalkaa, kunnes ne ovat tiukasti lattiaa vasten.

VAROITUS!

Varmista, että kirjoitin on tukevasti alustallaan, sillä muuten kirjoitin voi kaatua ja aiheuttaa loukkaantumisia.

11 Kytke virtajohdon urosliitin

ylijännitesuojaan tai muuhun maadoitettuun virtalähteeseen.

Huomautus

Jos kirjoittimen mukana on toimitettu valinnainen tulostuslaite, lue asennusohjeet postilaatikon mukana tulleesta asennusoppaasta.

Vaihe 4: Kirjoittimen liittäminen verkkoon

Jos olet liittämässä tietokonetta kirjoittimeen rinnakkaiskaapelilla, katso tämän vaiheen kohtaa ”Rinnakkaiskaapelin kytkeminen”.

Jos kirjoittimen mukana on toimitettu valinnainen HP JetDirect 10/100TX sisäinen tulostuspalvelin 10Base-T- tai 100Base-TX-verkoille, RJ-45 (suojaamaton kierretty parikaapeli)

-kortti on asennettuna.

Liittäminen 10Base-T- tai 100Base-TX-verkkoon

Kytke suojaamattoman kierretyn parikaapelin liitin RJ-45-porttiin. Kaapelin toinen pää kytketään verkkoon.

Huomautus

RJ-45-kaapelia ei toimiteta kirjoittimen mukana. Se on hankittava erikseen.

Vaihe 4: Kirjoittimen liittäminen verkkoon

Rinnakkaiskaapelin kytkeminen

Rinnakkaisportin kautta tulostamiseen tarvitaan IEEE-1284-yhteensopiva rinnakkaiskaapeli, jossa on 25-nastainen urosliitin/36-nastainen mikrourosliitin (”C-koko”). Kaapelia ei toimiteta kirjoittimen mukana. Se on hankittava erikseen.

1 Paina rinnakkaiskaapelin sen pään

pidikkeitä, jossa on 36-nastainen mikroliitin, ja kytke kaapeli kirjoittimen rinnakkaisporttiin. Vapauta painikkeet.

2 Kytke rinnakkaiskaapelin toinen pää

tietokoneeseen. Kiinnitä rinnakkaiskaapeli tietokoneeseen kiristämällä ruuvit.
