HP LaserJet 5500 Startup Guide

hp color LaserJet 5500, 5500n

5500dn, 5500dtn, 5500hdn

start démarrage

inicio

start

início

lea esto primero

Part number: C9656-90940 Second Edition: October 2002

Informations de copyright

Numéro de référence : C9656-90940 Deuxième édition : Octobre 2002

FCC Regulations

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy. If this equipment is not installed and used in accordance with the instructions, it may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna.

Increase separation between equipment and receiver.

Conformité FCC

Cet équipement a été testé et trouvé conforme aux limites d’un appareil de classe B, conformément à la section 15 de la notice FCC relative aux interférences radioélectriques. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce matériel génère, utilise et peut émettre de l’énergie haute fréquence. S’il n’est pas installé et utilisé en accord avec les instructions, il peut provoquer des interférences et perturber les communications radio. L’absence d’interférences n’est toutefois pas garantie dans une installation particulière. Si ce matériel provoque des interférences et perturbe la réception radio ou télévisée, ce qui peut être vérifié en mettant le matériel sous et hors tension, nous encourageons l’utilisateur à y remédier en appliquant l’une des mesures suivantes : Modifier l’orientation de l’antenne de réception ou la déplacer.

Augmenter la distance séparant le matériel du récepteur.

Brancher le matériel sur une prise située sur un circuit différent de celui où se trouve le récepteur.

Contacter votre revendeur ou un technicien radio/TV expérimenté.

Toute modification apportée à l’imprimante et non approuvée expressément par Hewlett-Packard peut annuler l’autorisation donnée à l’utilisateur de se servir de ce matériel.

L’utilisation d’un câble d’interface blindé est nécessaire pour se conformer aux limites de la classe B de la section 15 de la notice FCC relative aux interférences radioélectriques.

Pour obtenir plus d’informations sur les dispositions réglementaires, voir le manuel d’utilisation en ligne de HP LaserJet 5500.

Warranty

The information contained in this document is subject to change without notice.

Connect equipment to an outlet on a circuit different from that to which the receiver is located.

Consult your dealer or an experienced radio/TV technician.

Any changes or modifications to the printer that are not expressly approved by HP could void the user’s authority to operate this equipment.

Use of a shielded interface cable is required to comply with the Class B limits of Part 15 of FCC rules.

For more regulatory information, see the HP LaserJet 5500 electronic user guide.

Hewlett-Packard makes no warranty of any kind with respect to this information.

HEWLETT-PACKARD SPECIFICALLY DISCLAIMS THE IMPLIED WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

Hewlett-Packard shall not be liable for any direct, indirect, incidental, consequential, or other damage alleged in connection with the furnishing or use of this information.

Garantie

Les informations contenues dans ce document sont susceptibles d’être modifiées sans préavis.

Hewlett-Packard n’accorde aucune garantie en ce qui concerne ces informations. HEWLETT-PACKARD DECLINE EN PARTICULIER TOUTE GARANTIE IMPLICITE QUANT A LA COMMERCIABILITE ET L’ADEQUATION A UN BUT PARTICULIER.

Hewlett-Packard ne saurait être tenu responsable d’aucun dommage direct, indirect, fortuit, consécutif, ou présumé lié à la fourniture ou à l’utilisation des ces informations.

Trademark Credits

Microsoft

, Windows®, and Windows NT® are U.S. registered trademarks of Microsoft Corporation. All other products mentioned herein may be trademarks of their respective companies.

Marques citées

Microsoft

, Windows® et Windows NT® sont des marques déposées américaines de Microsoft Corporation. Tous les autres produits mentionnés peuvent être des marques de leurs sociétés respectives.

Models

• HP Color LaserJet 5500: base model. Includes

96 MB of SDRAM.

• HP Color LaserJet 5500n: includes the features of 5500, plus a HP Jetdirect 615N print server EIO network card.

• HP Color LaserJet 5500dn: includes the features of 5500n, plus automatic 2-sided printing.

Modèles

•HPColor LaserJet5500: modèle de base.

Inclut 96 Mo de mémoire SDRAM.

• HP Color LaserJet 5500n : inclut les fonctions du modèle 5500, ainsi qu’une carte réseau EIO de serveur d’impression HP Jetdirect 615N.

•HP Color LaserJet 5500dn : inclut les fonctions du modèle 5500n, ainsi que l’impression recto verso automatique.

• HP Color LaserJet 5500dtn: includes the features of 5500dn, additional 500-sheet paper feeder, a printer stand, and a total of 160 MB of SDRAM.

English Français Español Português

•HPColor LaserJet 5500dtn: inclut les fonctions

du modèle 5500dn, un bac à papier supplémentaire de 500 feuilles, une base d’imprimante et 160 Mo de mémoire SDRAM.

Modelos

• HP Color LaserJet 5500: modelo básico.

Incluye 96 MB de SDRAM.

•HP Color LaserJet 5500N: incorpora las características de la 5500, además de una tarjeta de red EIO del servidor de impresión HP Jetdirect 615N.

•HP Color LaserJet 5500DN: incorpora las características de la 5500N, además de impresión automática a doble cara.

Modelos

• HP Color LaserJet 5500: modelo básico.

Inclui 96 MB de SDRAM

• HP Color LaserJet 5500n: inclui os recursos da 5500, além de uma placa de rede EIO de servidor de impressão HP Jetdirect 615N.

• HP Color LaserJet 5500dn: inclui os recursos da 5500n, além de impressão automática nos 2 lados.

• HP Color LaserJet 5500DTN: incorpora las características de la 5500DN, además de un alimentador adicional para 500 hojas de papel, un soporte para impresora y un total de 160 MB de SDRAM.

• HP Color LaserJet 5500dtn: inclui os recursos da 5500dn, um alimentador de papel de 500 folhas adicional, um suporte para impressora e um total de 160 MB de SDRAM.

627.50 mm (25 inches)

940 mm (37 inches)

1090 mm (43 inches)

• HP Color LaserJet 5500hdn: includes the features of 5500dtn, a third 500-sheet paper feeder, plus a hard disk.

English

•HPColor LaserJet 5500hdn: inclut les fonctions

du modèle 5500dtn, un troisième bac à papier supplémentaire de 500 feuilles, ainsi qu’un disque dur.

FrançaisEspañolPortuguês

Prepare the location. Place on a sturdy, level

surface. Locate in a well-ventilated area.

Choix de l’emplacement. Choisissez une surface plane et robuste. Choisissez une zone bien aérée.

• HP Color LaserJet 5500HDN: incorpora las características de la 5500DTN, además de un tercer alimentador para 500 hojas de papel y un disco duro.

• HP Color LaserJet 5500hdn: inclui os recursos da 5500dtn, um terceiro alimentador de papel de 500 folhas, além de um disco rígido.

Prepare la ubicación. Sitúela en una superficie plana y firme. Póngala en una zona con buena ventilación.

Prepare o local. Coloque a impressora sobre uma superfície plana e resistente. Coloque-a em um local bem ventilado.

3 4

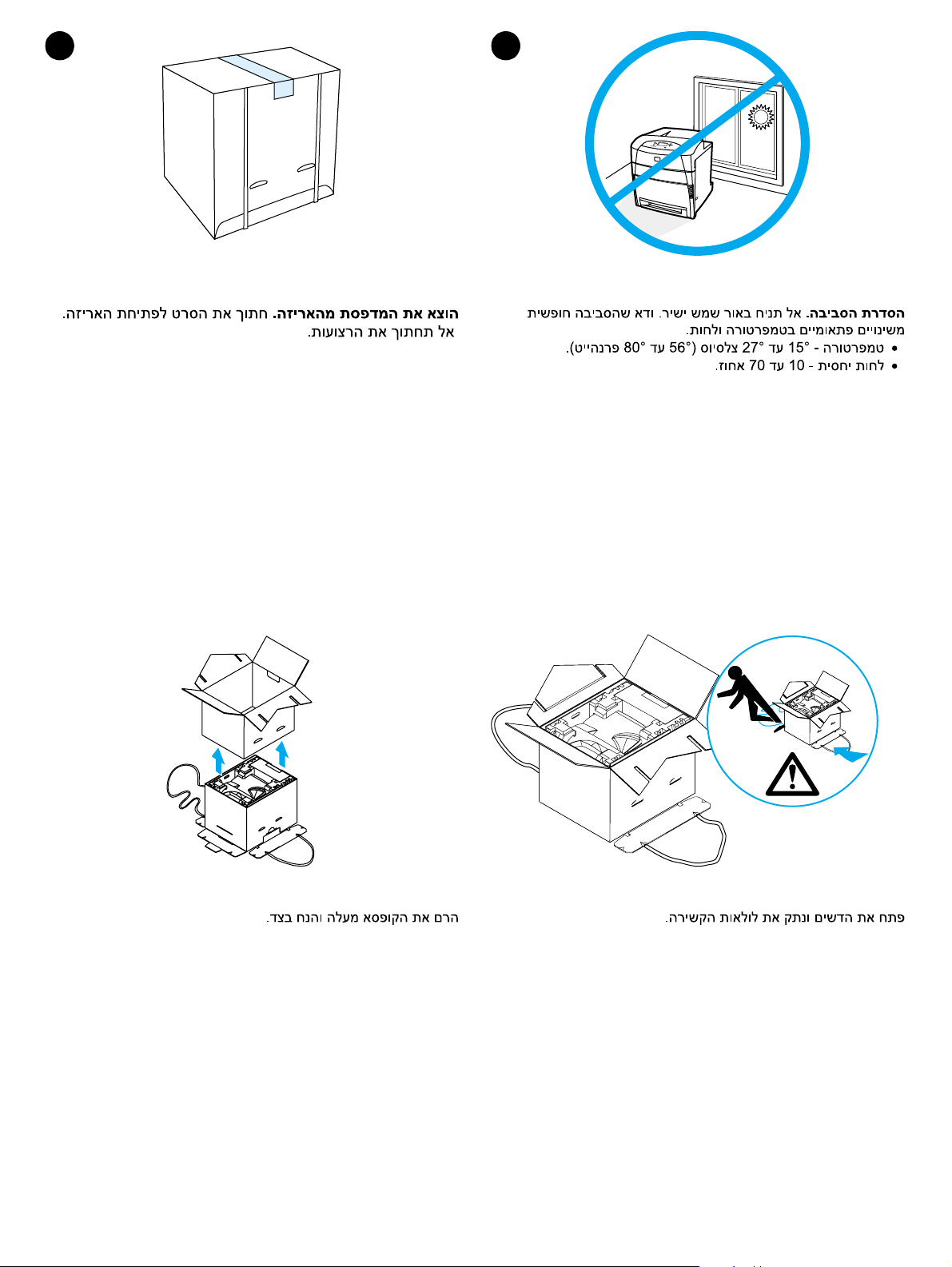

Regulate the environment. Do not place in direct sunlight. Ensure the environment is free from abrupt temperature or humidity changes.

• Temperature—15° to 27° C (56° to 80° F).

• Relative humidity—10 percent to 70 percent.

Environnement ambiant. Evitez les rayons directs

du soleil. Vérifiez que l’emplacement n’est pas exposé à des changements brusques de température ou d’humidité.

• Température - 15 à 27 °C (56 à 80 °F).

• Humidité relative - 10 à 70 pour cent.

Unpack the printer. Cut the tape to open the box.

Do not cut the strapping loops.

Déballez l’imprimante. Coupez la bande pour ouvrir le carton. Ne coupez pas les boucles de fixation.

Regule el entorno. No la exponga a la luz solar directa. Asegúrese de que no se produzcan cambios bruscos de temperatura o de humedad.

• Temperatura—de 15° a 27°C (de 56° a 80° F).

• Humedad relativa—del 10 al 70%.

Ajuste o ambiente. Não a coloque sob a luz

direta do sol. Verifique se o ambiente não apresenta mudanças bruscas de temperatura ou umidade.

• Temperatura – 15 a 27 °C.

• Umidade relativa – 10 a 70%

Desembale la impresora. Corte la cinta para

abrir la caja. No corte las lengüetas de embalaje.

Retire a impressora da embalagem. Corte a fita para abrir a caixa. Não corte as alças de fixação.

Open the flaps and disconnect the strapping loops. Lift the box off and set it aside.

English

Ouvrez les volets et détachez les sangles. Soulevez le carton et placez-le de côté.

FrançaisEspañolPortuguês

Abra las solapas y afloje las presillas. Levante la caja y déjela a un lado.

Abra as abas e solte as alças de fixação. Levante a caixa removendo-a da impressora

eguarde-a.

Locate the two connecting tabs on the bottom. Bend the tabs out and down. Remove the two top cushion rails.

Lift the inner sleeve up and off of the printer.

Repérez les deux onglets de connexion situés en bas. Recourbez les onglets vers l’extérieur et vers le bas. Retirez les deux coussinets supérieurs.

Localice las dos lengüetas de unión de la parte inferior. Doble las lengüetas hacia afuera y hacia abajo. Retire los dos rieles superiores de amortiguación.

Soulevez la chemise intérieure afin de dégager l’imprimante.

Tire de la caja interior hacia arriba para sacar la impresora.

Localize as duas abas de conexão na parte inferior. Dobre as abas para fora e para baixo. Remova os dois calços de proteção da parte superior.

Puxe a proteção interna para cima, removendo-a da impressora.

Remove the accessory box. Slide the top sections of each packing cushion off.

English

Retirez le carton à accessoires. Faites glisser les sections supérieures de chaque coussinet d’emballage.

FrançaisEspañolPortuguês

Package contents. 1) HP Color LaserJet 5500 series

printer. 2) Print cartridges. 3) Software and electronic documentation. 4) Printed documentation. 5) Power cord.

Contenu du carton. 1) imprimante HP Color LaserJet série 5500. 2) cartouches d’impression.

3) logiciel et documentation électronique.

4) documentation imprimée. 5) cordon d’alimentation.

Retire la caja adicional. Deslice y retire la parte superior de cada una de las almohadillas de embalaje.

Remova a caixa de acessórios. Deslize os calços de proteção da parte superior da embalagem para fora.

Contenido del paquete. 1) Impresora HP Color LaserJet 5500. 2) Cartuchos de impresión.

3) Documentación de software en formato electrónico.

4) Documentación impresa. 5) Cable de alimentación.

Conteúdo da embalagem. 1) Impressora HP Color LaserJet série 5500 2) Cartuchos de impressão. 3) Software e documentação eletrônica.

4) Documentação impressa. 5) Cabo de alimentação.

Optional package contents: 6) Optional 500-sheet paper feeder (Tray 3). 7) Overlays.

8) Parallel cable. 9) Printer stand. 10) Attachment screws.

Contenu optionnel du carton : 6) bac à papier supplémentaire de 500 feuilles en option (bac 3).

7) caches en plastique. 8) câble parallèle. 9) base de l’imprimante. 10) vis de fixation.

Install the stand and optional 500-sheet paper feeder: Remove the 500-sheet paper feeder

and the printer stand from their boxes and remove the packing materials. Save the boxes and the packing materials in case you need to transport the 500-sheet paper feeder or printer stand later.

Installation de la base et du bac à papier supplémentaire de 500 feuilles en option :

Sortez le bac à papier supplémentaire de 500 feuilles et la base d’imprimante de leur carton et retirez le matériel d’emballage. Conservez les cartons et le matériel d’emballage dans l’éventualité d’un transport futur du bac ou de la base.

Contenido opcional del paquete: 6) Alimentador opcional para 500 hojas de papel (bandeja 3).

7) Plantillas. 8) Cable paralelo. 9) Soporte para impresora. 10) Tornillos de fijación.

Conteúdo opcional da embalagem:

6) Alimentador de papel de 500 folhas opcional (Bandeja 3). 7) Decalques. 8) Cabo paralelo.

9) Suporte para impressora. 10) Parafusos de fixação.

Instale el soporte y el alimentador opcional para 500 hojas de papel: Extraiga el alimentador

para 500 hojas de papel y el soporte para impresora de las cajas y retire el material de embalaje. Guarde las cajas y el material de embalaje por si es necesario transportar el alimentador o el soporte posteriormente.

Instale o suporte e o alimentador de papel de 500 folhas opcional: retire das caixas o

alimentador de papel de 500 folhas e o suporte da impressora e remova as embalagens. Guarde as caixas e o material de embalagem para o caso de precisar transportar o alimentador de papel e o suporte futuramente.

Place the printer stand in the prepared location. CAUTION: The prepared location must be level, sturdy, and must support all four corners of the printer stand.

English

Remove trays: Remove the trays from the printer and

500-sheet paper feeders and set them aside.

Placez la base de l’imprimante à l’emplacement préparé. ATTENTION : L’emplacement préparé doit être une surface robuste et plane et doit pouvoir recevoir les quatre angles de la base de l’imprimante.

FrançaisEspañolPortuguês

Coloque el soporte de impresora en la ubicación preparada. PRECAUCIÓN: La ubicación debe estar nivelada, plana y debe tener capacidad para sostener las cuatro esquinas del soporte para impresora.

Retrait des bacs : Retirez les bacs à papier supplémentaires de 500 feuilles et les bacs de l’imprimante, puis mettez-les de côté.

Extracción de las bandejas: Retire las bandejas de la impresora y de los alimentadores para 500 hojas de papel y déjelas a un lado.

Coloque o suporte para impressora em um local preparado. CUIDADO: olocal preparado deve ser plano e resistente e deve apoiar os quatro cantos do suporte.

Remova as bandejas: remova as bandejas da impressora e dos alimentadores de papel de 500 folhas e guarde-as.

Remove the packing material from the trays. Use the guide pins on the printer stand to align the

500-sheet paper feeder as you lower it onto the printer stand.

Retirez le matériel d’emballage des bacs. Utilisez les broches-guides sur la base de l’imprimante

pour aligner le bac à papier supplémentaire de 500 feuilles lorsque vous abaissez celui-ci sur la base de l’imprimante.

Retire el material de embalaje de las bandejas. Utilice las clavijas guía del soporte para impresora

con el fin de alinear el alimentador para 500 hojas de papel a medida que se baja hacia el soporte.

Remova a embalagem das bandejas. Utilize os pinos de guia no suporte para impressora

para alinhar o alimentador de papel de 500 folhas à medida que o coloca sobre o suporte.

If you are installing another 500-sheet paper feeder, align the second paper feeder with the guide pins on the first paper feeder.

English

Note: If you already have one optional 500-sheet

paper feeder and you are adding a second one, you will need to unplug the printer and detach the printer from the first 500-sheet paper feeder to install the second one.

Si vous installez un autre bac à papier supplémentaire de 500 feuilles, alignez le second bac sur les broches-guides du premier bac.

FrançaisEspañolPortuguês

Si instala un alimentador adicional para 500 hojas de papel, alinee el segundo alimentador con las clavijas guía del primer alimentador.

Remarque : Si vous disposez déjà d’un bac à papier supplémentaire de 500 feuilles en option et que vous en ajoutez un second, vous devez débrancher l’imprimante et détacher celle-ci du premier bac pour installer le second.

Nota: Si ya cuenta con un alimentador opcional para 500 hojas de papel y desea agregar un segundo alimentador, deberá desconectar la impresora y separar el primer alimentador para 500 hojas de papel para instalar el segundo.

Se você for instalar outro alimentador de papel de 500 folhas, alinhe-o com os pinos de guia no primeiro alimentador de papel.

Nota: Caso já tenha um alimentador de papel de 500 folhas opcional e esteja adicionando um segundo, será necessário desconectar a impressora e retirá-la do primeiro alimentador para instalar o segundo.

WARNING! If the printer is already set up, turn the printer off and unplug the power cord from both the printer and the power outlet.

AVERTISSEMENT ! Si l’imprimante est déjà installée, mettez-la hors tension et débranchez le cordon d’alimentation de l’imprimante et de la prise secteur.

Set up the printer: It takes four people to lift and move the printer. Grip the printer at the four corners and move it to the prepared location.

Installation de l’imprimante : Le soulèvement et le déplacement de l’imprimante requièrent quatre personnes. Saisissez l’imprimante par ses quatre angles et déplacez-la vers l’emplacement préparé.

ADVERTENCIA: Si la impresora está instalada, desconéctela y desenchufe el cable de alimentación de la impresora y de la toma de corriente.

AVISO! Se a impressora já estiver instalada, desligue-a e desconecte o cabo de alimentação da impressora e da tomada.

Instale la impresora: Cuatro personas deben levantar y mover la impresora. Deben coger las cuatro esquinas de la impresora y trasladarla a la ubicación preparada.

Instale a impressora: são necessárias quatro pessoas para levantar e mover a impressora. Segure-a pelos quatro cantos e mova-a para o local preparado.

Use the guide pins on the 500-sheet paper feeder to align the printer as you lower it onto the paper feeder.

English

Gently lower the printer onto the 500-sheet paper feeder. CAUTION: Avoid bending the guide pins while lowering the printer.

Utilisez les broches-guides sur le bac à papier supplémentaire de 500 feuilles pour aligner l’imprimante lorsque vous abaissez celle-ci sur le bac.

FrançaisEspañolPortuguês

Utilice las clavijas guía del alimentador para 500 hojas de papel con el fin de alinear la impresora a medida que se baja hacia el alimentador.

Abaissez délicatement l’imprimante sur le bac à papier supplémentaire de 500 feuilles. ATTENTION : Evitez de recourber les broches-guides lors de l’abaissement de l’imprimante.

Suavemente, baje la impresora e introdúzcala en dicho alimentador. PRECAUCIÓN: Tenga cuidado de que no se doblen las clavijas guía al bajar la impresora.

Utilize os pinos de guia no alimentador de papel de 500 folhas para alinhar a impressora conforme a coloca sobre o alimentador.

Cuidadosamente, coloque a impressora sobre o alimentador de papel de 500 folhas. CUIDADO: ao baixar a impressora, cuidado para não entortar os pinos de guia.

Use caution when stacking the 500-sheet paper feeders and the printer. Avoid tipping.

Soyez prudent lors de l’empilement des bacs à papier supplémentaires de 500 feuilles et de l’imprimante. Evitez qu’ils ne basculent.

Secure the units: Insert an attachment screw into each of the four alignment holes. Using your fingers or a coin, tighten the screws to attach the printer to the 500-sheet paper feeder.

Fixation des unités : Insérez une vis de fixation dans chacun des quatre orifices d’alignement. A l’aide des vos doigts ou d’une pièce de monnaie, serrez les vis pour fixer l’imprimante au bac à papier supplémentaire de 500 feuilles.

Tenga cuidado al apilar los alimentadores para 500 hojas de papel y la impresora. Tenga cuidado de que no se vuelquen.

Muito cuidado ao empilhar os alimentadores de papel de 500 folhas e a impressora. Não os deixe inclinar.

Fijación de las unidades: Introduzca un tornillo de fijación en cada uno de los cuatro orificios de alineación. Con los dedos, o bien utilizando una moneda, atornille con fuerza los tornillos para fijar la impresora al alimentador para 500 hojas de papel.

Fixe as unidades: insira um parafuso de fixação em cada um dos quatro orifícios de alinhamento. Com os dedos ou uma moeda, aperte os parafusos para fixar a impressora ao alimentador de papel de 500 folhas.

+ 33 hidden pages
