WS 43120
Návod k obsluze
Automatická pračka
240211
Děkujeme vám za důvěru, kterou jste nám prokázali zakoupením naší pračky a gratulujeme vám
za dobré rozhodnutí.
Vaše nová pračka vyhovuje požadavkům moderní péče o prádlo a je ekonomická při spotřebě
elektrické energie, vody a pracích prostředků.
Naše výrobky jsou ekologické, jelikož některé materiály znovu recyklujeme, jiné deponujeme nebo
zničíme. Použitý stroj, který již nepotřebujte odevzdejte k tomu pověřené sběrně opotřebovaných
hospodyňských přístrojů.
Spotřebič je určen výhradně k použití v domácnostech. Je-li požíván k profesionálním účelům,
tvorbě zisku, pro účely nad rámec běžného používání v domácnostech, resp. v případě používání
spotřebiče jinou osobou než zákazníkem, se záruční lhůta rovná nejkratší možné záruční lhůtě
stanovené příslušnými právními předpisy.
Popis pračky ................................................................... 3
Upozornění ...................................................................... 4
Umístění a zapojení .......................................................5
Činnost ............................................................................ 8
Rady pro praní a bezpečné použití pračky.................18
Čištění a údržba ............................................................20
Poruchy ......................................................................... 22
Tabulky ..........................................................................25
2
240211
•
Max. plnění: 6 kg / 7 kg
rozměry stroje (š x h x v):
600 mm x 600 mm x 850 mm
hloubka u otevřených dvířek: 106 cm
hmotnost stroje (neto): 90 kg
jmenovité napětí: 230 V, 50 Hz
příkon: 2300 W
přípojka: el. zásuvka (230 V, 50 Hz, 10 A)
tlak vody: min. 0,05 MPa, max. 0,8 MPa
pojistka: 10 A
•
Max. plnění: 4,5 kg
míry plitkého stroje (š x h x v):
600 mm x 440 mm x 850 mm
hloubka u otevřených dvířek: 88 cm
hmotnost stroje (neto): 76 kg
příkon: 2000 W
1. čelní deska
2. dávkovací nádobka
3. dvířka (závisí na modelu)
4. víko fi ltru
5. nožky
6. hadice pro odtok vody
7. hadice pro přívod vody
8. elektrický kabel
3
Popis pračky
Tehnické údaje
(závisí na modelu)
240211
•
Před prvním použití stroje musíte vždy odstranit přepravní pojistky, jinak může dojít při zapnutí
zablokovaného stroje k jeho poškození. Na taková poškození se garance nevztahuje!
•
Při zapojení pračky na vodovodní síť použijte přiloženou novou dotokovou hadici a těsnění.
•
Pračku nesmíte umístit do místnosti, kde může teplota vzduchu klesnout pod 0°C, jelikož může
při mrazu dojít k poškození stroje.
•
Pračku umístěte rovně a pevně na stabilní a tvrdou betonovou podlohu.
•
Řiďte se podle návodů pro správné umístění a zapojení na vodovodní a elektrickou síť.
•
Konec odtokové trubky nesmí zasahovat do odtékající vody.
•
Před začátkem praní stiskněte dvířka na označeném místě, až zaskočí.
•
V průběhu činnosti stroje není možné dvířka otevřít.
•
Používejte jen prostředky určené pro praní a údržbu prádla strojem. Nezodpovídáme za změny,
způsobené zbarvením těsn
ění a částí z umělé hmoty, které jsou příčinou nesprávného použití
bělidel a propstředků pro barvení prádla.
•
Pro odstranění vápenatého obložení použijte prostředky, které mají dodané prostředky pro
ochranu před korozí. Řiďte se podle návodu výrobce. Odstranění obložení ukončete vícekrátým
splachováním, čímž odstraníte zbytky kyselin.
•
Nepoužívejte čistící prostředky, které obsahují ředidla, jelikož je možnost vytváření jedovatých
výparů, poškození stroje a nebezpečí zapálení a výbuchu.
•
Po ukončeném praní uzavřete vodovodní kohoutek.
•
Před opětovnou přepravou vypněte stroj z el. sítě a zablokujte jej vložením alespoň jedné tyče!
•
Typový štítek se základními údaji je umístěn nad otvorem dvířek stroje.
•
Záruka se nevztahuje na spotřební materiál (žárovky), mírné odbarvení či odchylky barevného
odstínu, zvýšenou hlučnost v důsledku stáří spotřebiče, pokud tato nemá vliv na funkčnost ani
bezpečnost spotřebiče.
• Spotřebič je vyroben ve shodě se všemi souvisejícími bezpečnostními standardy; i přesto se
však doporučuje osobám s poškozenými fyzickými, pohybovými nebo mentálními schopnostmi,
aby nepoužívaly spotřebič bez patřičného dohledu. Stejné doporučení je určeno i osobám
mladistvým.
Před zapojením zařízení do elektrické zásuvky si důkladně pročtěte tento návod k
obsluze. Odstranění poruchy nebo reklamace, která vznikla v důsledku špatného
zapojení nebo použití stroje, není pod zárukou.
Řemen může vyměnit jen výrobcem pověřený opravář, který má k dispozici orginální
náhradní díl s označením MIG OPTIBELT 6EPJ 1260, šifra 111622 nebo 6EPJ 1278, šifra
587612.
Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího
odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a
elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete
zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak
byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o
recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci
domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
4
Upozornění
240211
Při odstranění obalu dávejte pozor, aby jste nepoškodili
stroj ostrým předmětem.
Před připojováním nechte spotřebič zahřát na
pokojovou teplotu (vyčkejte 2 hodiny).
•
Pro balení výrobků používáme takové materiály, které se dají
bez nebezpečí pro okolí předělat (recyklovat), deponovat nebo
zničit.
•
Za tím účelem jsou obalové materiály označeny.
•
Odsuňte trubky.
•
Odšroubujte šrouby A na zadní straně (obrázek 1).
•
Sundejte úhelníky B (obrázek 1) a zastrčte je do zářezu na
blokovací tyči (obrázek 2) - pravý úhelník přitom otočte na
druhou stranu.
•
Pomocí úhelníků otočte blokovací tyč o 90° a vytáhněte ji.
•
Otvory uzavřete přiloženými čepy z umělé hmoty .
•
Pojistku uchovejte pro případnou pozdější přepravu.
Odstraňte přepravní pojistky, aby se při zapnutí
zablokovaného stroje stroj nepoškodil. Na taková
poškození se záruka nevztahuje!
obrázek 1 obrázek 2
• Stroj vyrovnejte vodorovně a příčně otáčením nastavitelných
nožek.
Nožky umožňují vyrovnání +/- 1 cm.
Po nastavení výšky nožek, dobře utáhněte matky (A)
- proti dnu přístroje!
Záruka se nevztahuje na vibrace, pohyb spotřebiče a
jeho hlučný provoz z důvodu nesprávného nastavení
nastavitelných nožiček.
Spotřebič je třeba postavit na plochu s betonovým
podkladem; povrch musí být suchý a čistý, aby
nedocházelo ke klouzání. Před nainstalováním je
rovněž třeba očistit nastavitelné nožičky.
Odstranění obaluOdstranění obalu
Odstranění přepravních
pojistek
Odstranění přepravních
pojistek
Umístění Umístění
5
Umístění a zapojení
240211
•
Jestliže má vaše sušička vhodné rozměry, můžete ji umístit na
pračku.
Pro nerušenou činnost stroje musí být tlak vody ve
vodovodní síti mezi 0,05 - 0,8 MPa.
Minimální tak vody zjistíte měřením množství vyteklé vody.
V 15 vteřinách musí ze zcela otevřeného kohoutku vytéct
3 litry vody.
• Z bubnu výjměte přívodní hadici a koleno (1) přišroubujte na
pračku (jen u některých modelů).
• Do matice rovné části přípojky přívodní hadice (2), vložte
těsnění s mřížkou a přišroubujte k vodovodní přípojce. (U
některých modelů je těsnění se síťkou již namontované, a naní
třeba ho vkládat do matice přípojky.
• Hadici přišroubujte k vodovodnímu kohoutku.
Jestliže máte model s přípojkami pro teplou a studenou vodu,
potom připojte jednu trubku na studenou vodu a druhou na
teplou vodu, jak je vyznačeno na zadní straně stroje. Vyražená
jsou písmena C a H. (C-cold = studená in H-hot = teplá)ž
Přívodní hadici upevněte rukou, tak aby dostatečně těsnila.
Těsnění hadice po připevnění důkladně zkontrolujte.
Použití kleští nebo podobného nářadí při upevňování
přívodní hadice není dovolené z důvodu možného
poškození matice.
Částečný Aqua-stop (systém zavírání vody)
Při poškození vnitřku hadice se zapne zavírací systém, který
přeruší přívod vody do stroje. Okénko A se v tom případě vybarví
červeně. Dotokovou hadici je potřeba vyměnit.
Úplný Aqua-stop (jen u některých modelů)
Při poškození vnitřní hadice se zapne zavírací systém, který
přeruší přívod vody do stroje. Bezpečnostní systém zjistí také
výtok vody uvnitř stroje. V tom případě se praní přeruší, stroj
zapne čerpadlo a ohlásí poruchu.
Připojovací hadici se systémem Aqua-stop nesmíte
namáčet ve vodě, jelikož má elektrický ventil!
Zapojení na přívod vodyZapojení na přívod vody
6
240211
• Odtokovou hadici umístěte do umývadla, vany nebo přímo do
odtoku (průměr min 4 cm).
• Sifon pro odtok ve zdi musí být správně vestavěn, aby bylo
možno jej čistit.
• Špagátem připevněte hadici přes otvor v kolenu tak, aby
nesklouznula na podlahu.
Konec odtokové hadice může být max. 100 cm a min. 60 cm
od podlahy.
• Pračku zapojte přípojkovým kabelem na elektrickou síť.
• Předepsané napětí a jiné údaje jsou uvedeny na typovém
štítku nad otvorem dvířek stroje.
Elektrická zásuvka musí být v dosahu a musí být uzeměna
(podle platných předpisů).
Trvalé zapojení musí provést jenom odborník.
Poškozený přípojkový kabel musí vyměnit jenom výrobce
nebo k tomu oprávněná osoba.
Nezapojujte přístroj do zásuvky určené pro holicí strojek
nebo fén na vlasy.
Jestliže zásuvka, do které je stroj zapojen je zabezpečena
proudovým ochranným vypínačem (FID vypínač) musí být
jmenovitý diferenční proud vypínače 30 mA (označení ldn nebo
l∆n na vypínači). V případě menšího jmenovitého napětí, může
dojít do vypnutí stroje v průběhu činnosti.
Nasazení hadice pro
odtok vody
Nasazení hadice pro
odtok vody
Zapojení na elektrickou
síť
Zapojení na elektrickou
síť
7
240211

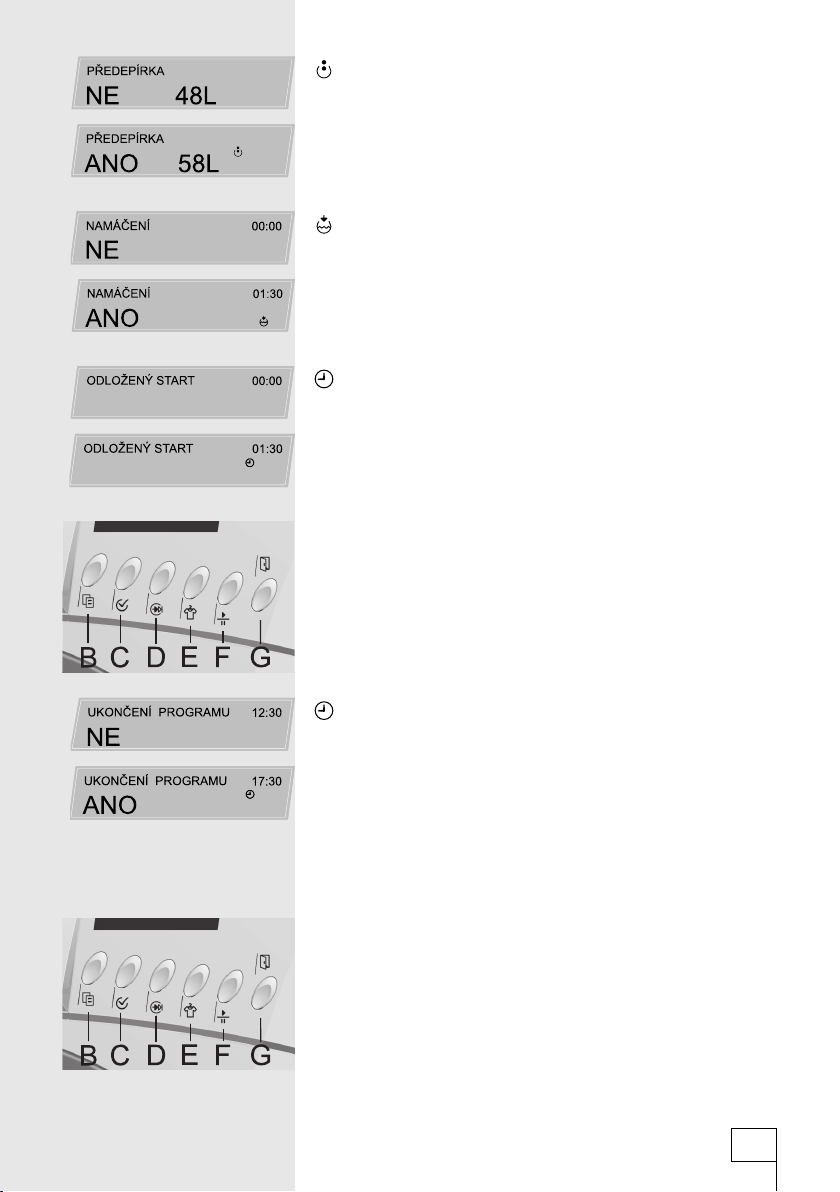

Funkční tlačítka
Tlačítko B (MENU) - tlačítko pro výběr v hlavním menu.
Tlačítko C (VÝBĚR) - tlačítko pro výběr nastavení v dodatečném menu.
Tlačítko F (START/PŘERUŠENÍ) - tlačítko pro zapnutí nebo přerušení programu.
A - knofl ík pro výběr programu
B - tlačítko menu
C - tlačítko výběr
D - tlačítko krátký program
E - tlačítko snadnější žehlení
F - tlačítko START/PŘERUŠENÍ
G - tlačítko dvířka (závisí na modelu)
H - displej
8
Knofl ík pro výběr programu
Základní programy
Dílčí programy
bavlna
intenzivní program
rychlý program
splachování
syntetika (zušlechtěné
tkaniny)
měkčení
jemné prádlo čerpání vody
vlna odstředění
ruční praní
jogging
mix
Činnost
240211
- Výběr jazyku
Pokud si přejete změnit jazyk, ve kterém se budou zobrazovat
všechny údaje na displayi, stiskněte současně tlačítka MENU (B)
a VÝBĚR (C) a otočte knofl íkem (A) na výběr programů z pozice
“0” na první program ve směru hodinových ručiček (bavlna
95°C). Vypíše se jméno vybraného jazyka. Tlačítkem VÝBĚR (C)
vyberete ze seznamu jazyků požadovaný jazyk. Knofl ík pro výběr
programu opět otočíte do polohy “0”. Poslední vybraný jazyk je
automaticky uchován v paměti.
• Otevřte dvířka pračky
• Do bubnu vložte prádlo
• Zavřete dvířka
• Otevřete kohoutek pro přívod vody
• Zapněte stroj a vyberte program

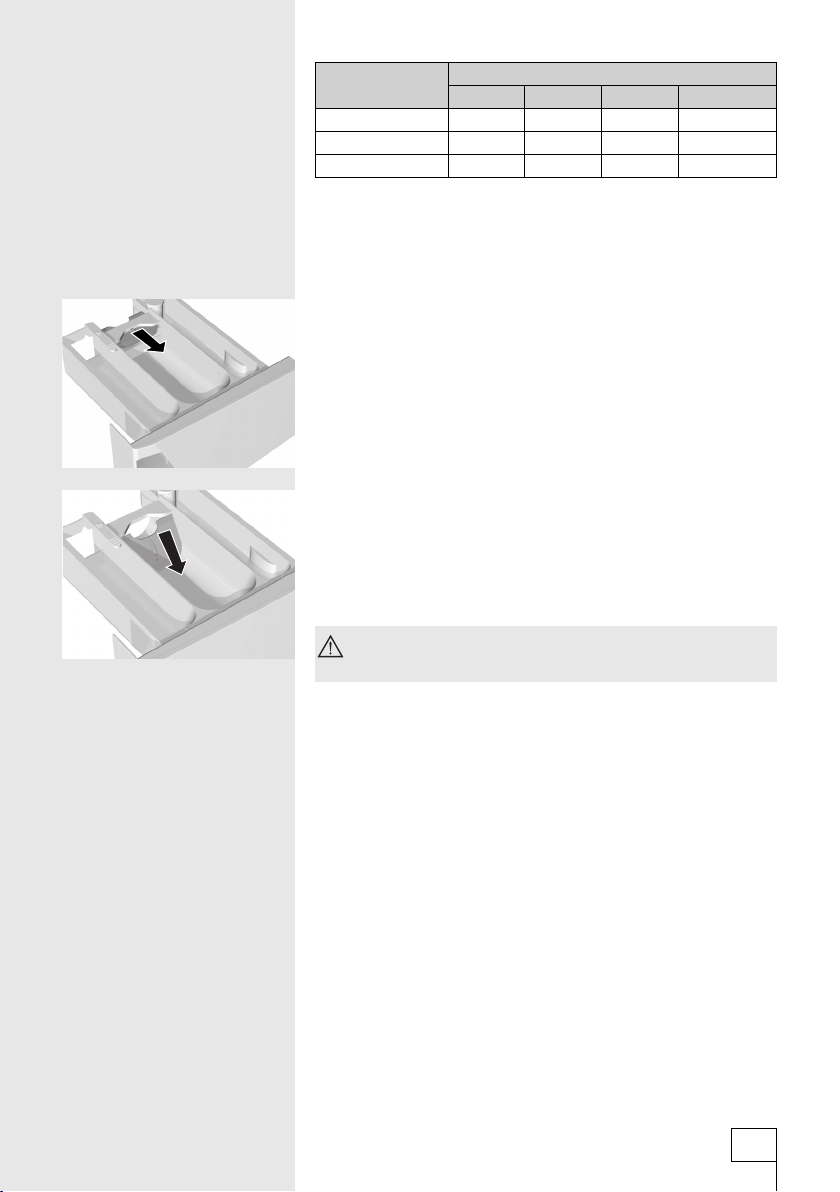

• Dávkování pracího a avivážního prostředku
• Zapněte stroj tlačítkem START (F)
- Otevřete dvířka stroje. Dvířka otevřete zatažením rukojeti
(kliky) na pravé straně dvířek proti sobě (u n
ěkterých modelů
otevřete dvířka stisknutím tlačítka DVÍŘKA G.
- Prádlo roztřiďte podle druhu tkaniny.
Zapněte knofl íky a uzávěry, zavažte vázání a kapsy
obraťte na ven.
Velmi jemné prádlo uložte do zvláštního textilního
sáčku.
Doporučujeme praní větších a menších kusů prádla
dohromady.
Řiďte se podle podle návodu na oblečení s označením

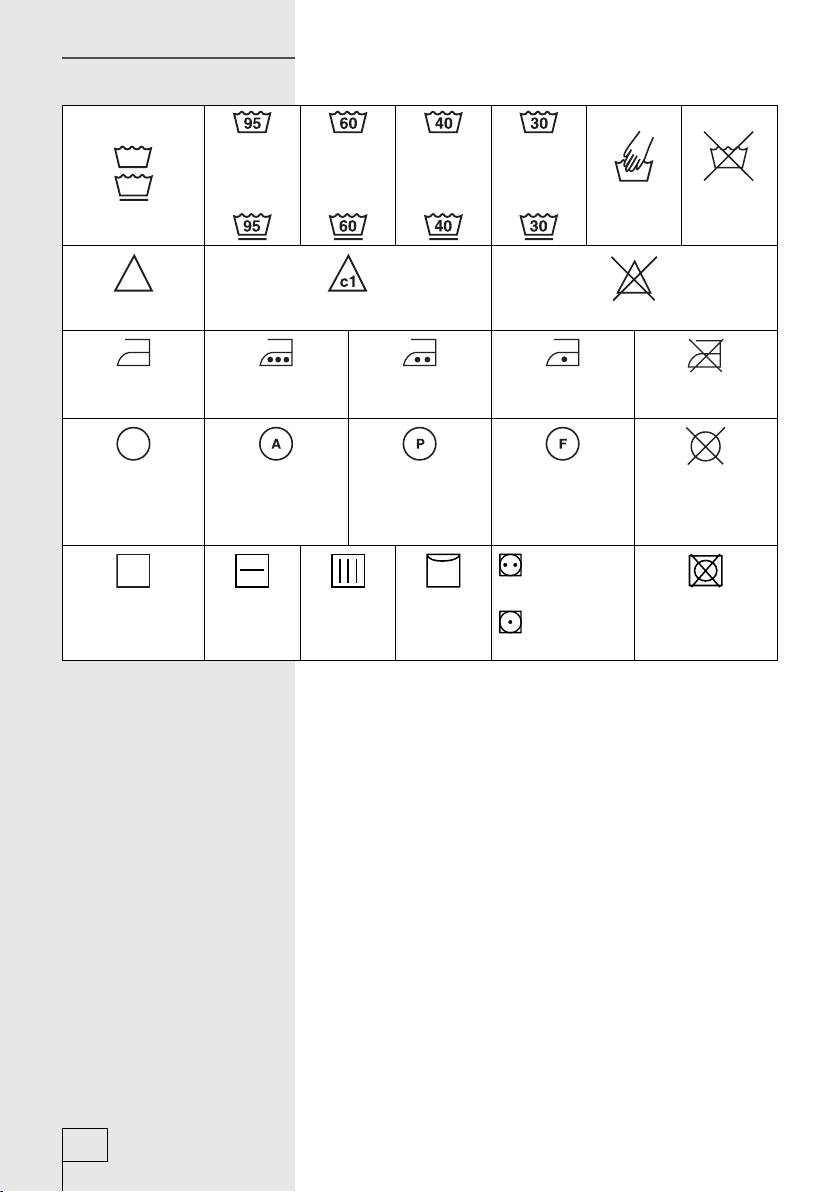

pro praní (viz tabulka na zadní straně těchto návodů).
- Prádlo uložte do bubnu (zkontrolujte, jestli je buben prázdný).
- Zavřete dvířka pračky.
- Otevřete kohoutek pro přívod vody.
- Zapněte pračku a vyberte program.
Před prvím použitímPřed prvím použitím
Postup praníPostup praní
9
240211
1. Název programu, 2. Doba trvání a hodiny, 3. Symboly pro
zapínání dodatečných funkcí, 4. Množství vody v L,
5. Otáčky odstředivky
Stroj zapnete otáčením knofl íku (A) pro výběr programu z polohy
“0” na požadovaný program. Na displeji se vypíše program, který
jste vybrali knofl íkem pro základní nastavení. Otáčením knofl ík
(A) pro výběr programu v obou směrech vyberte požadovaný
program s ohledem na druh látky a teplotu praní (viz tabulka
programů).
Můžete vybírat mezi základními programy a dílčími programy.
U každého programu můžete vybrat také dodatečne funkce.
Výběr programu můžete libovolně měnit stisknutím tlačítka
START (F).
- Výběr základních programů (
, , , , , , )
Základní programy vybíráte tak, že knofl ík (A) pro výběr
programu otočíte na požadovaný program a na displeji se vypíše
vybraný program se základním nastavením.
U každého programu můžete vybrat dodatečné funkce.
Bavlna: bílé/barevné
Normálně ušpiněné bavlněné nebo lněné povlečení a spodní
prádlo, ubrusy, ručníky, svrchní oblečení atd.
Pro velmi ušpiněné stálobarevné prádlo můžete použít intenzivní
program, zapnout předepírku nebo namáčení u skvrn.
V případě menšího plnění (nenáročné bavlněné tkaniny, len,
syntetika) a málo zašpiněného prádla (pro osvěžení prádla, pro
zpocené prádlo), můžete použít rychlý program
. Ušetříte
tím energii a čas.
Zušlechtěné (silon)
Normálně ušpiněné košile, halenky a jiná oblečení z polyesteru,
polyamidu nebo smíšenin těchto vláken s bavlnou.
Jemné prádlo
Program pro jemné oblečení (šaty, sukně, halenky,..) a závěsy
(záclony).
Činnost pračkyČinnost pračky
10
Loading...
