PARTS CATALOGUE
CHAIN SAW
CS-3050
CS-3050 1 Cylinder,Crankcase,Piston
KEY |
|
LV |
PART NUMBER |
Q'TY |
|
DESCRIPTION |
|
|
|
|
|
REMARKS |
||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
100202-39131 |
|
|
1 |
|
|
CRANKCASE SET |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
2 |
+ |
|
900238-05025 |
|
|
4 |
|
|
SCREW 5*25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
3 |
|
|
|
|
P021-011011 |
1 |
|
|
CRANKSHAFT ASY |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
4 |
+ |
|
437063-38330 |
|
|
1 |
|
|
GEAR, WORM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
5 |
+ |
|
94035-36201 |
|
|
2 |
|
|
BEARING BALL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
6 |
+ |
|
V505-000010 |
2 |
|
|
SEAL,OIL 12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
7 |
|
|
|
|
100142-39130 |
|
|
1 |
|
|
KEY, WOODRUFF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
8 |
|
|
|
|
100000-39130 |
|
|
1 |
|
|
PISTON KIT |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
9 |
+ |
|
100014-11520 |
|
|
2 |
|
|
SPACER, PISTON PIN |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
10 |
+ |
|
175012-03930 |
|
|
1 |
|
|
BEARING, NEEDLE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
11 |
+ |
|
100015-04630 |
|
|
2 |
|
|
CIRCLIP, PISTON PIN |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
12 |
+ |
|
100013-15330 |
|
|
1 |
|
|
PIN, PISTON |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
13 |
+ |
|
100011-46430 |
|
|
1 |
|
|
RING, PISTON |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
14 |
|
|
|
|
104000-39133 |
|
|
1 |
|
|
COVER KIT, ENGINE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
15 |
+ |
|
131300-56430 |
|
|
1 |
|
|
VALVE, CHECK |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
16 |
+ |
|
131328-39130 |
|
|
1 |
|
|
COVER, VENT |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
17 |
+ |
|
132010-04920 |
|
|
1 |
|
|
PIPE, FUEL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
18 |
+ |
|
132115-39130 |
|
|
1 |
|
|
GROMMET, FUEL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
19 |
+ |
|
104034-39130 |
|
|
1 |
|
|
PLUG |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
20 |
+ |
|
433011-03931 |
|
|
2 |
|
|
STUD, GUIDE BAR |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
21 |
+ |
|
104215-39131 |
|
|
1 |
|
|
|
LATCH |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
22 |
+ |
|
900253-04010 |
|
|
1 |
|
|
SCREW 4*10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
23 |
+ |
|
163911-39130 |
|
|
1 |
|
|
PLUG |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
24 |
+ |
|
436114-13930 |
|
|
1 |
|
|
VALVE, CHECK |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
- 1 -
CS-3050 1 Cylinder,Crankcase,Piston
KEY |
|
LV |
PART NUMBER |
Q'TY |
|
DESCRIPTION |
|
|
|
|
|
|
|
REMARKS |
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
+ |
|
130336-39530 |
|
|
1 |
|
|
PLUG |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
26 |
|
|
|
|
178810-03330 |
|
|
1 |
|
|
GROMMET |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
27 |
|
|
|
|
129010-39131 |
|
|
1 |
|
|
GROMMET, NEEDLE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
28 |
|
|
|
|
129023-39131 |
|
|
1 |
|
|
GROMMET, IDLE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
29 |
|
|
|
|
104029-39130 |
|
|
1 |
|
|
PLUG, UPPER |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
30 |
|
|
|
|
900106-05016 |
|
|
4 |
|
|
BOLT, H.S. 5*16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
31 |
|
|
|
|
890345-39230 |
|
|
1 |
|
|
LABEL,CAUTION |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
32 |
|
|
|
|
104044-39130 |
|
|
1 |
|
|
PLUG, LOWER |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
33 |
|
|
|
|
900256-04016 |
|
|
1 |
|
|
SCREW 4*16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
- 2 -
CS-3050 2 Air Cleaner,Carburetor,Muffler
KEY |
|
LV |
PART NUMBER |
Q'TY |
|
DESCRIPTION |
|
|
|
REMARKS |
||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
130302-39136 |
|
|
1 |
|
|
COVER ASY, A.CLEANER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
2 |
+ |
|
130406-13933 |
|
|
1 |
|
|
BOLT, THUMB |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
3 |
++ |
900700-00004 |
|
|
1 |
|
|
E-RING 4 |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
4 |
|
|
|
|
130310-39132 |
|
|
1 |
|
|
FILTER, AIR |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
5 |
|
|
|
|
900238-05045 |
|
|
2 |
|
|
SCREW 5*45 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
6 |
|
|
|
|
129011-39130 |
|
|
1 |
|
|
PLATE, PREVENT |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
7 |
|
|
|
|
178510-39130 |
|
|
1 |
|
|
ROD, CHOKE |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
8 |
|
|
|
|
178515-39130 |
|
|
1 |
|
|
SHUTTER, CHOKE |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
9 |
|
|
|
|
178516-03930 |
|
|
2 |
|
|
WASHER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
10 |
|
|
|
|
123000-60131 |
|
|
1 |
|
|

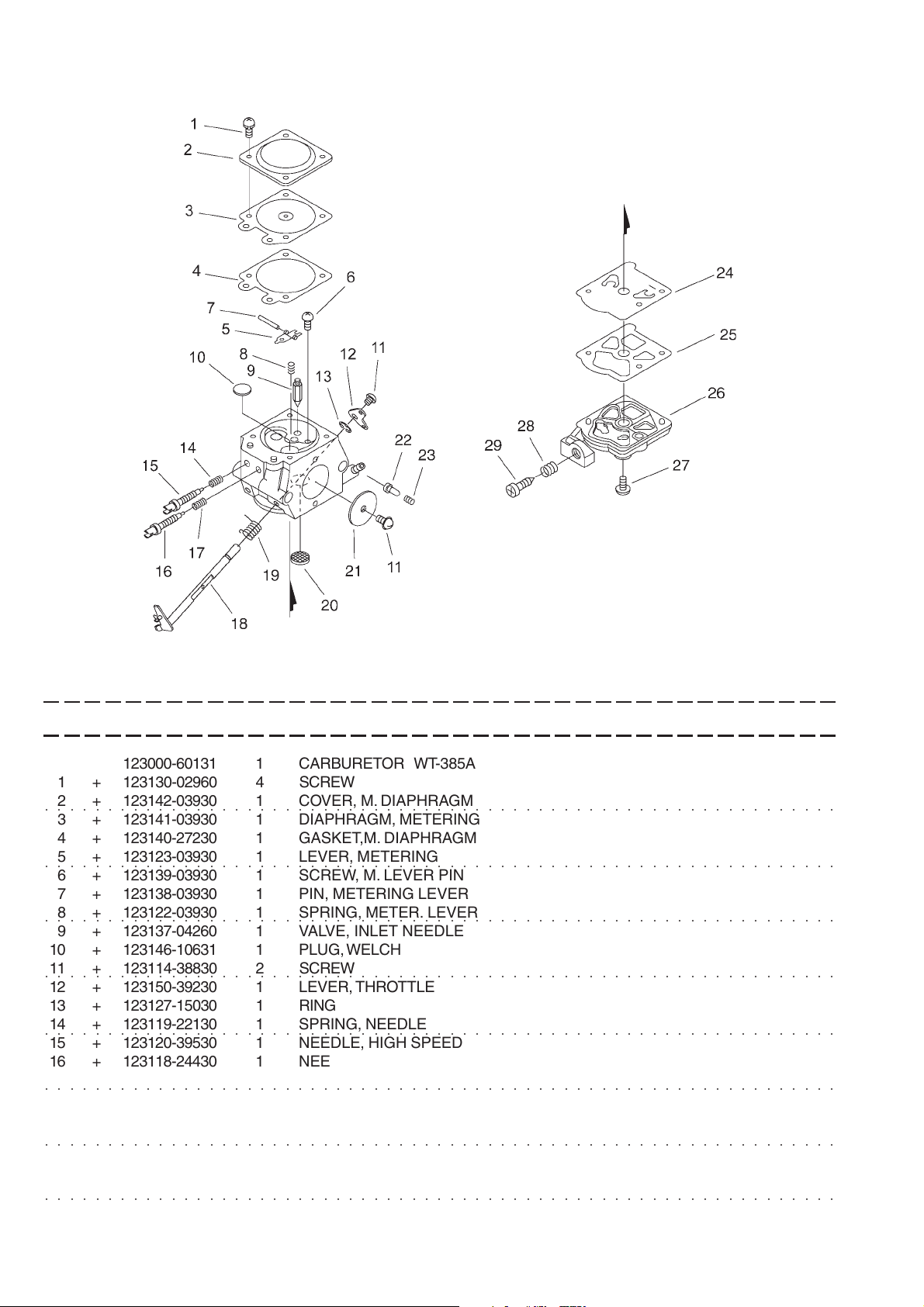

CARBURETOR WT-385A |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
11 |
|
|
|
|
130016-39130 |
|
|
1 |
|
|
GASKET, INTAKE |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
12 |
|
|
|
|
900250-05018 |
|
|
2 |
|
|
SCREW 5*18 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
13 |
|
|
|
|
130000-39131 |
|
|
1 |
|
|
INSULATOR KIT |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
14 |
|
|
|
|
130010-39130 |
|
|
1 |
|
|
GASKET, INTAKE |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
15 |
|
|
|
|
130012-39131 |
|
|
1 |
|
|
SEAL |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
16 |
|
|
|
|
145600-14931 |
|
|
1 |
|
|
MUFFLER ASSY |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
17 |
+ |
|
145510-13931 |
|
|
1 |
|
|
GASKET, MUFFLER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
18 |
+ |
|
145858-13931 |
|
|
1 |
|
|
MUFFLER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
19 |
+ |
|
145859-13930 |
|
|
1 |
|
|
SILENCER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
20 |
+ |
|
145606-14931 |
|
|
1 |
|
|
LID, MUFFLER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
21 |
+ |
|
145642-13930 |
|
|
1 |
|
|
WASHER, MUFFLER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
22 |
+ |
|
101023-13930 |
|
|
2 |
|
|
BOLT, MUFFLER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
23 |
+ |
|
900250-04008 |
|
|
1 |
|
|
SCREW 4*8 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
- 3 -
CS-3050 3 Starter,Magneto
KEY |
|
LV |
PART NUMBER |
Q'TY |
|
DESCRIPTION |
|
|
|
REMARKS |
||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
159012-01620 |
|
|
1 |
|
|
CAP, SPARK PLUG |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
2 |
|
|
|
|
159011-03432 |
|
|
1 |
|
|
COIL, SPARK PLUG |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
3 |
|
|
|
|
159010-10230 |
|
|
1 |
|
|
PLUG, SPARK (BPMR-7A |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
4 |
|
|
|
|
156110-04920 |
|
|
1 |
|
|
BUSHING |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
5 |
|
|
|
|
150117-16430 |
|
|
2 |
|
|
SPACER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
6 |
|
|
|
|
156626-39430 |
|
|
1 |
|
|
COIL, IGNITION |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
7 |
|
|
|
|
162010-39431 |
|
|
1 |
|
|
LEAD |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
8 |
|
|
|
|
900238-05022 |
|
|
2 |
|
|
SCREW 5*22 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
9 |
|
|
|
|
162010-39131 |
|
|
1 |
|
|
LEAD, GROUD |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
10 |
|
|
|
|
163400-19830 |
|
|
1 |
|
|
SWITCH, IGNITION |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
11 |
|
|
|
|
156800-39432 |
|
|
1 |
|
|
ROTOR, MAGNETO |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
12 |
|
|
|
|
900515-00008 |
|
|
1 |
|
|
NUT, FLANGE 8 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
13 |
|
|
|
|
177234-35430 |
|
|
2 |
|
|
SPRING, RETURN |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
14 |
|
|
|
|
900603-00005 |
|
|
2 |
|
|
WASHER 5 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
15 |
|
|
|
|
A514-000000 |
2 |
|
|
PAWL |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
16 |
|
|
|
|
177247-04630 |
|
|
2 |
|
|
SPACER, RATCHET |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
17 |
|
|
|
|
V203-000090 |
2 |
|
|
BOLT,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
18 |
|
|
|
|
177200-39432 |
|
|
1 |
|
|
STARTER ASY |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
19 |
+ |
|
900253-04014 |
|
|
1 |
|
|
SCREW 4*14 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
20 |
+ |
|
177214-04630 |
|
|
1 |
|
|
WASHER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
21 |
+ |
|
177226-06530 |
|
|
1 |
|
|
ROPE, STARTER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
22 |
+ |
|
177215-35632 |
|
|
1 |
|
|
REEL,ROPE |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
23 |
+ |
|
177221-35631 |
|
|
1 |
|
|
PLATE, STARTER |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
24 |
+ |
|
177220-35430 |
|
|
1 |
|
|
SPRING, REWIND |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
- 4 -
CS-3050 3 Starter,Magneto
KEY |
|
LV |
PART NUMBER |
Q'TY |
|
DESCRIPTION |
|
|
|
|
|
|
|
|
|
|
REMARKS |
|||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
+ |
|
177228-35430 |
|
|
1 |
|
|
GRIP, STARTER |
(BL) |
||||||||||||||||||||||||||||||||||||||||||||
26 |
+ |
|
900296-03014 |
|
|
1 |
|
|
SCREW 3*14 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||
27 |
+ |
|
177227-39131 |
|
|
1 |
|
|
GUIDE, ROPE BL |
|||||||||||||||||||||||||||||||||||||||||||||
28 |
+ |
|
177256-39130 |
|
|
1 |
|
|
PLUG |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||
29 |
|
|
|
|
X502-000410 |
1 |
|
|
LABEL,ECHO |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||
30 |
|
|
|
|
900256-04016 |
|
|
4 |
|
|
SCREW 4*16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||
- 5 -
