PARTS CATALOGUE
CHAIN SAW
CS-350TES
CS-350RES |

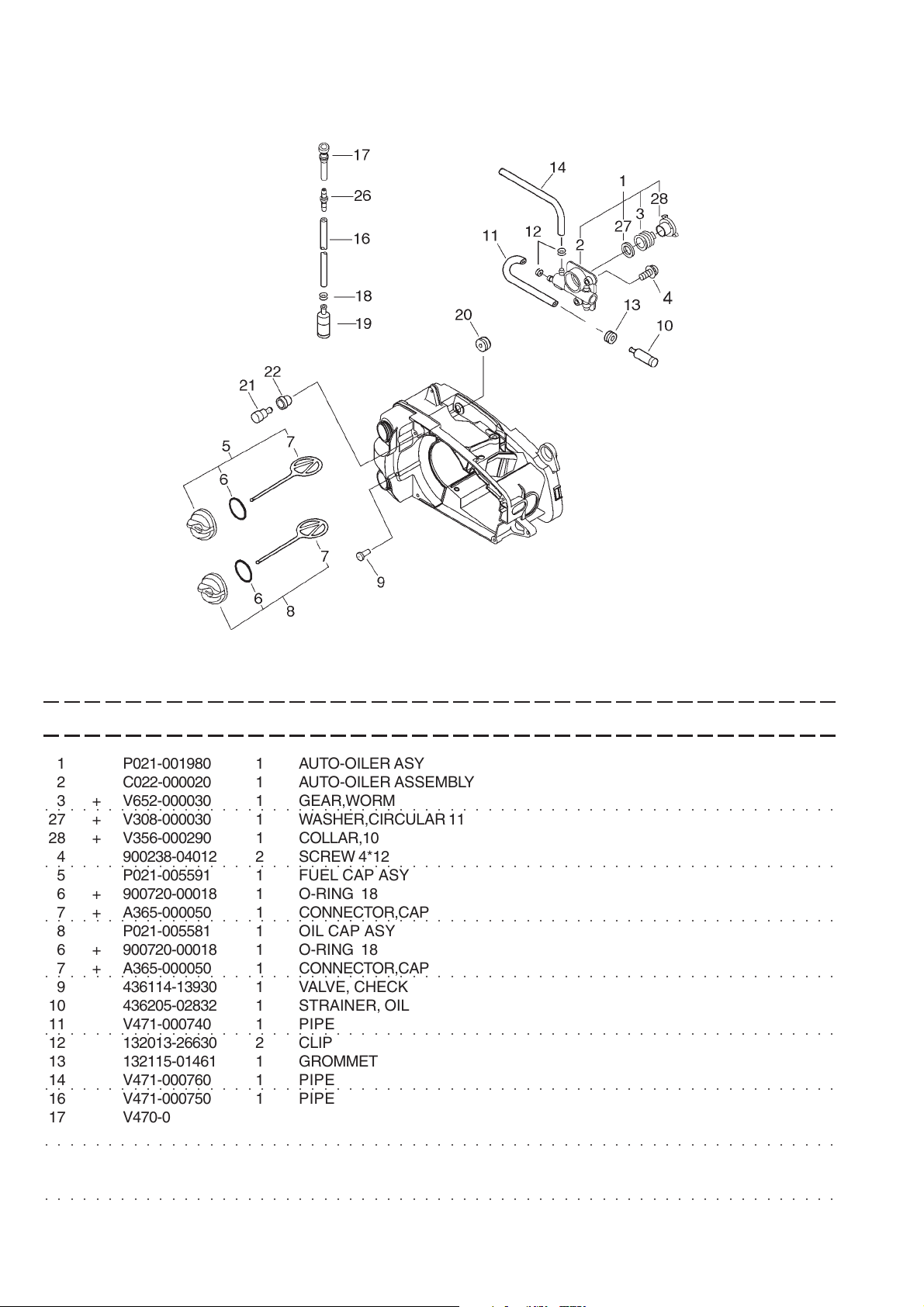

1 Cylinder, Crankcase, Piston |
KEY |
|
LV |
PART NUMBER |
Q'TY |
|
DESCRIPTION |
|
|
REMARKS |
|||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
P021-009250 |
1 |
|
|
CRANKCASE SET |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
2 |
+ |
|
900162-05025 |
|
|
4 |
|
|
BOLT, H.S. 5*25 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
3 |
|
|
|
|
P021-009230 |
1 |
|
|
PISTON KIT |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
4 |
+ |
|
A101-000120 |
1 |
|
|
RING,PISTON |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
5 |
+ |
|
100013-15330 |
|
|
1 |
|
|
PIN, PISTON |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
6 |
+ |
|
100015-04630 |
|
|
2 |
|
|
CIRCLIP, PISTON PIN |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
7 |
+ |
|
100014-60930 |
|
|
2 |
|
|
SPACER, PISTON PIN |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
8 |
+ |
|
V553-000040 |
1 |
|
|
BEARING,NEEDLE 8 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
9 |
|
|
|
|
P021-010701 |
1 |
|
|
CRANKSHAFT ASY |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
10 |
+ |
|
94035-36201 |
|
|
2 |
|
|
BEARING BALL |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
11 |
+ |
|
V505-000010 |
2 |
|
|
SEAL,OIL 12 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
15 |
|
|
|
|
C305-000080 |
1 |
|
|
PLATE,SPROCKET GUARD |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
17 |
|
|
|
|
433011-03931 |
|
|
2 |
|
|
STUD, GUIDE BAR |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
18 |
|
|
|
|
900253-04010 |
|
|
1 |
|
|
SCREW 4*10 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
19 |
|
|
|
|
900106-05020 |
|
|
2 |
|
|
BOLT, H.S. 5*20 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
20 |
|
|
|
|
A127-000050 |
1 |
|
|
COVER,DUST |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
21 |
|
|
|
|
900253-04012 |
|
|
2 |
|
|
SCREW |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
22 |
|
|
|
|
163911-30130 |
|
|
1 |
|
|
PLUG |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
23 |
|
|
|
|
P021-008676 |
1 |
|
|
COVER,ENGINE KIT |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
24 |
+ |
|
900106-05030 |
|
|
2 |
|
|
BOLT, H.S.H. 5*30 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
25 |
+ |
|
900724-00004 |
|
|
1 |
|
|
O-RING (S-4) |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
26 |
|
|
|
|
900253-05020 |
|
|
1 |
|
|
SCREW 5*20 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
27 |
|
|
|
|
C304-000000 |
1 |
|
|
SPIKE |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
28 |
|
|
|
|
900253-05020 |
|
|
1 |
|
|
SCREW 5*20 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
- 1 -
CS-350TES |
1 Cylinder, Crankcase, Piston |
KEY |
|
LV |
PART NUMBER |
Q'TY |
|
DESCRIPTION |
|
|
|
|
|
|
|
|
|
REMARKS |
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 |
|
|
|
|
100142-12330 |
|
|
1 |
|
|
KEY, WOODRUFF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||
32 |
+ |
|
V359-000060 |
1 |
|
|
COLLAR,16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
34 |
|
|
|
|
91420-05012 |
|
|
2 |
|
|
SCREW |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||
35 |
|
|
|
|
V470-000481 |
1 |
|
|
PIPE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
36 |
|
|
|
|
433026-35430 |
|
|
1 |
|
|
CATCHER, CHAIN |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||
- 2 -
CS-350TES |
2 Air Cleaner, Carburetor, Muffler |
KEY |
|
LV |
PART NUMBER |
Q'TY |
|
DESCRIPTION |
|
REMARKS |
||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
P021-009930 |
1 |
|
|
MUFFLER ASY |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
2 |
+ |
|
A300-000370 |
1 |
|
|
MUFFLER,EXHAUST |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
3 |
+ |
|
A303-000041 |
1 |
|
|
LID,MUFFLER |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
4 |
+ |
|
145510-13931 |
|
|
1 |
|
|
GASKET, MUFFLER |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
5 |
+ |
|
A301-000000 |
1 |
|
|
PLATE,MUFFLER |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
6 |
+ |
|
91107-05040 |
|
|
2 |
|
|
BOLT HSH FLANGE |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
7 |
+ |
|
900250-04008 |
|
|
1 |
|
|
SCREW 4*8 |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
8 |
|
|
|
|
A021-001181 |
1 |
|
|

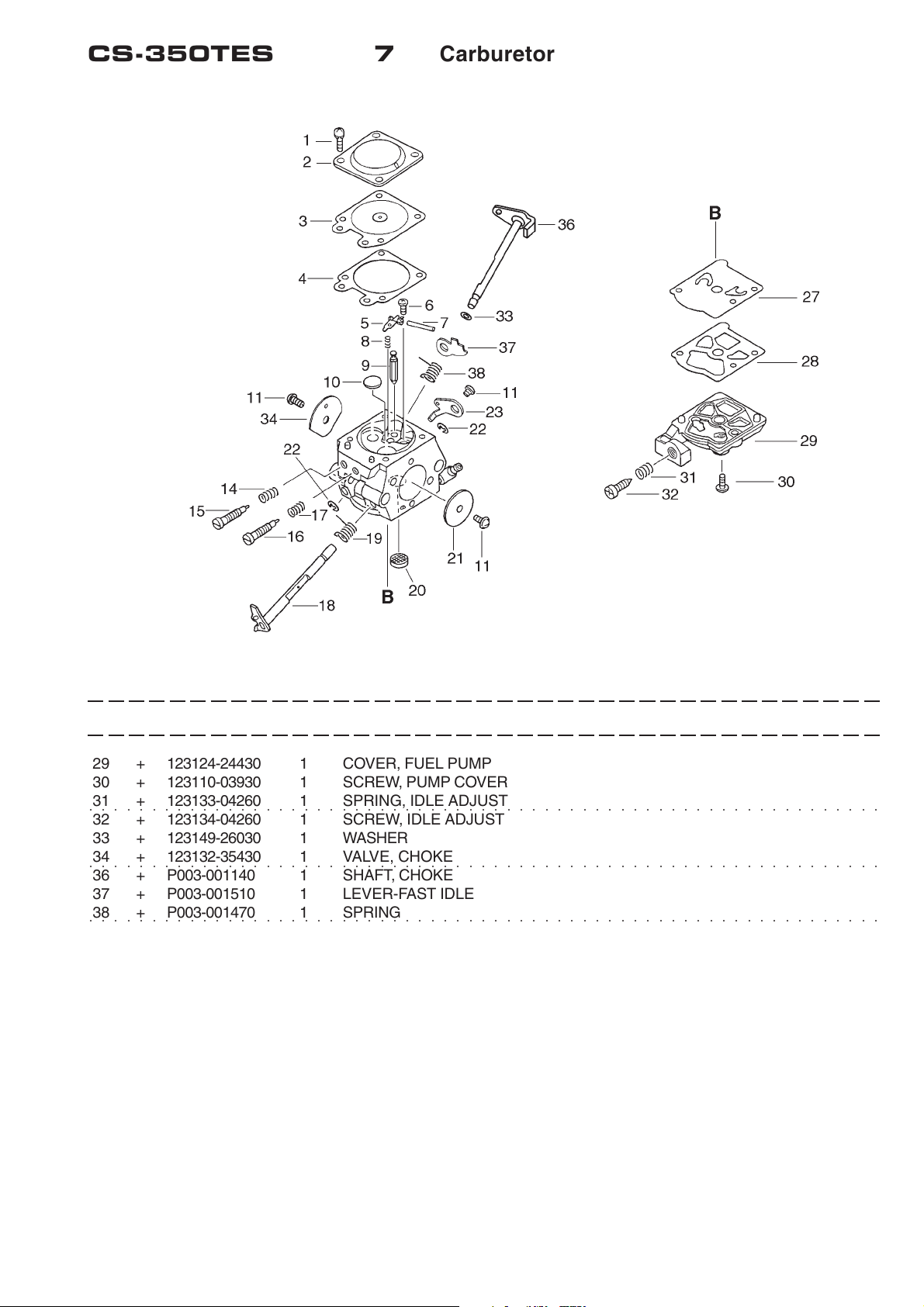

CARBURETOR,DIAPHRAGM |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
9 |
|
|
|
|
A204-000041 |
1 |
|
|
ELBOW,CARBURETOR |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
10 |
|
|
|
|
900238-05050 |
|
|
2 |
|
|
SCREW 5*50 |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
12 |
|
|
|
|
A226-000291 |
1 |
|
|
ELEMENT,AIR FILTER |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
13 |
|
|
|
|
A232-000160 |
1 |
|
|
LID,CLEANER |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
14 |
|
|
|
|
A235-000040 |
1 |
|
|
KNOB,CLEANER LID |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
15 |
|
|
|
|
X503-006190 |
1 |
|
|
LABEL,MODEL |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
- 3 -
CS-350TES |
3 Starter, Magneto |
KEY |
|
LV |
PART NUMBER |
Q'TY |
|
DESCRIPTION |
|
|
|
|
REMARKS |
|||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
A409-000170 |
1 |
|
|
ROTOR,MAGNETO |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
2 |
|
|
|
|
900515-00008 |
|
|
1 |
|
|
NUT, FLANGE 8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
3 |
|
|
|
|
177234-35430 |
|
|
2 |
|
|
SPRING, RETURN |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
4 |
|
|
|
|
A514-000020 |
2 |
|
|
PAWL |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
5 |
|
|
|
|
177247-04630 |
|
|
2 |
|
|
SPACER, RATCHET |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
6 |
|
|
|
|
900603-00005 |
|
|
4 |
|
|
WASHER 5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
7 |
|
|
|
|
V203-000080 |
2 |
|
|
BOLT,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
8 |
|
|
|
|
A411-000150 |
1 |
|
|
COIL,IGNITION |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
9 |
|
|
|
|
900238-05022 |
|
|
2 |
|
|
SCREW 5*22 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
10 |
|
|
|
|
150117-16430 |
|
|
2 |
|
|
SPACER |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
11 |
|
|
|
|
162010-55930 |
|
|
1 |
|
|
LEARD, GROUND |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
12 |
|
|
|
|
V485-000140 |
1 |
|
|
LEAD |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
13 |
|
|
|
|
156110-04920 |
|
|
1 |
|
|
BUSHING |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
14 |
|
|
|
|
159010-10630 |
|
|
1 |
|
|
PLUG, SPARK (BPM-7A) |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
15 |
|
|
|
|
A426-000010 |
1 |
|
|
TERMINAL,SPARKPLUG |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
16 |
|
|
|
|
A427-000013 |
1 |
|
|
CAP,SPARK PLUG |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
17 |
|
|
|
|
V475-002390 |
2 |
|
|
TUBE |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
18 |
|
|
|
|
A172-000501 |
1 |
|
|
COVER,FAN |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
20 |
|
|
|
|
A051-000792 |
1 |
|
|
STARTER,RECOIL |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
21 |
+ |
|
P022-008771 |
1 |
|
|
STARTER,RECOIL |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
23 |
+ |
|
P022-005891 |
1 |
|
|
GRIP, STARTER |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
24 |
+ |
|
P022-001330 |
1 |
|
|
SPRING KIT, REWIND |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
25 |
+ |
|
P022-008440 |
1 |
|
|
ROPE, STARTER |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
26 |
+ |
|
A506-000030 |
1 |
|
|
REEL,ROPE |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||
- 4 -
