DeWalt D25723, D25721, D25871, D25722 User Manual [de]

D25721

D25722

D25723

D25762

D25763

D25871

Dansk (oversat fra original brugsvejledning)	5
Deutsch (übersetzt von den Originalanweisungen)	16
English (original instructions)	28
Español (traducido de las instrucciones originales)	39
Français (traduction de la notice d’instructions originale)	51
Italiano (tradotto dalle istruzioni originali)	63
Nederlands (vertaald vanuit de originele instructies)	75
Norsk (oversatt fra de originale instruksjonene)	87
Português (traduzido das instruções originais)	98
Suomi (käännetty alkuperäisestä käyttöohjeesta)	110
Svenska (översatt från de ursprungliga instruktionerna)	120
Türkçe (orijinal talimatlardan çevrilmiştir)	131
Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες)w	142

Copyright DEWALT

B

Figure 1A

o

l

i

h

c

f

l o

i

h

c

	f	e
		d

w

a

t

b

g

e

D25721/D25722/D25723

e

wf

d

a

t

b

g

e

D25762/D25763

1

Figure 1B

		c
l	o	w

f

e

d

D25871

a

g

p

e

Figure 2A		l	n
	j
	k	m
			o
	i
			h

c

2

Figure 2B	c

y

	j
	p
Figure 3	D25721	D25722/D25762

u

v t

	DEWALT,	D-65510
		GERMANY
	IDSTEIN,
		.com
	www.2helpU
		ALT.eu
	www.DEW

	Service
	Lock-On
	Brush Service
g	g
s	s
r	r
D25723/D25763	D25871

u
v
t
	g
	g
s	s
r	r

3

Figure 4A

Figure 5

f

Figure 4B
Figure 6	d
D25721/D25722/	D25871
D25723/ D25762/
D25763
d	c

c

4

DANSK

SDS MAX® KOMBINATIONS- & MEJSELHAMRE D25721, D25722, D25723, D25762, D25763, D25871

Tillykke!

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske data

			D25721	D25722	D25723	D25762	D25763	D25871
Spænding		VDC	230	230	230	230	230	230
Type			1	1	1	1	1	1
Effektindgang		W	1350	1400	1400	1500	1500	1400
Slagenergi (EPTA 05/2009)		J	1,5–11	1,5–11	1,5–11	3–15,5	3–15,5	1,5–11
Totalt borediameterområde i beton:
	massive bor	mm	12–48	12–48	12–48	18–52	18–52	–
	borekroner	mm	40–115	40–125	40-125	40–150	40–150	–
Optimalt borediameterområde i beton:
	massive bor	mm	25–40	25–45	25–45	28–48	28–48	–
Mejselpositioner			24	24	24	24	24	24
Værktøjsholder			SDS Max®	SDS Max® SDS Max®		SDS Max®	SDS Max®	SDS Max®
Weight		kg	8,7	9,1	9,1	9,9	9,9	8,0
LPA	(lydtryk)	dB(A)	96	95	95	96	96	93
KPA	(lydtrykusikkerhed)	dB(A)	3	3	3	3	3	3
LWA	(lydeffekt)	dB(A)	107	106	106	107	107	104
KWA	(usikkerhed lydeffekt)	dB(A)	3	4	4	4	4	4

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 60745:

Værdi for vibrationsemission ah

Boring i beton

ah,HD =	m/s²	8,9	7,5	7,5	8,0	8,0	–
Usikkerhed K =	m/s²	1,5	1,5	1,5	1,5	1,5	–
Værdi for vibrationsemission ah
Mejselarbejde
ah,Cheq =	m/s²	8,1	6,9	6,9	7,2	7,2	10,9
Usikkerhed K =	m/s²	1,5	1,5	1,5	1,5	1,5	1,5

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN 60745 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes

dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiode markant.

Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiode markant.

5

DANSK

Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisation af arbejdsmønstre.

Sikringer

Europa 230 V værktøj 10 ampere, strømforsyning

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Betyder fare for elektrisk stød.

Betyder risiko for brand.

EF-overensstemmelseserklæring

MASKINDIREKTIV

D25721, D25722, D25723, D25762, D25763, D25871

DEWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med:

2006/42/EF, EN 60745-1, EN 60745-2-6

D25871

2000/14/EC Elektrisk betonknuser (håndholdt) m </= 15kg, Annex VIII; TÜV Rheinland Product Safety GmbH (0197), D-51105 Köln, Tyskland, anmeldt del ID nr.: 0197

Akustisk trykniveau i overensstemmelse med 2000/14/EC (artikel 12, bilag III, nr. 10; m </= 15 kg)

LWA	(målt lydtryk)	dB	101
LWA	(garanteret målt lydtryk)	dB	105

Disse produkter overholder også direktivet 2004/108/EF og 2011/65/EU. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

Horst Grossmann Vicepræsident for Maskinteknik

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland 30.09.2013

ADVARSEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen.

Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER

TIL SENERE BRUG

Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1)SIKKERHED I ARBEJDSOMRÅDET

a)Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.

b)Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som

f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe.

c)Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj.

Distraktioner kan medføre, at du mister kontrollen.

6

DANSK

2)ELEKTRISK SIKKERHED

a)Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj.

Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.

b)Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c)Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.

d)Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære,

trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e)Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f)Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3)PERSONLIG SIKKERHED

a)Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.

b)Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.

c)Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden

værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker.

d)Fjern eventuelle justeringseller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade

e)Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår.

f)Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele.

Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.

g)Hvis der anvendes støvudsugningseller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse

af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

4)ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK VÆRKTØJ

a)Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.

b)Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det.

Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.

c)Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske

værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles

til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.

d)Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

e)Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.

7

DANSK

f)Hold skæreværktøj skarpe og rene.

Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g)Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til

andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5)SERVICE

a)Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker,

som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.

Ekstra sikkerhedsinstruktioner for borehamre

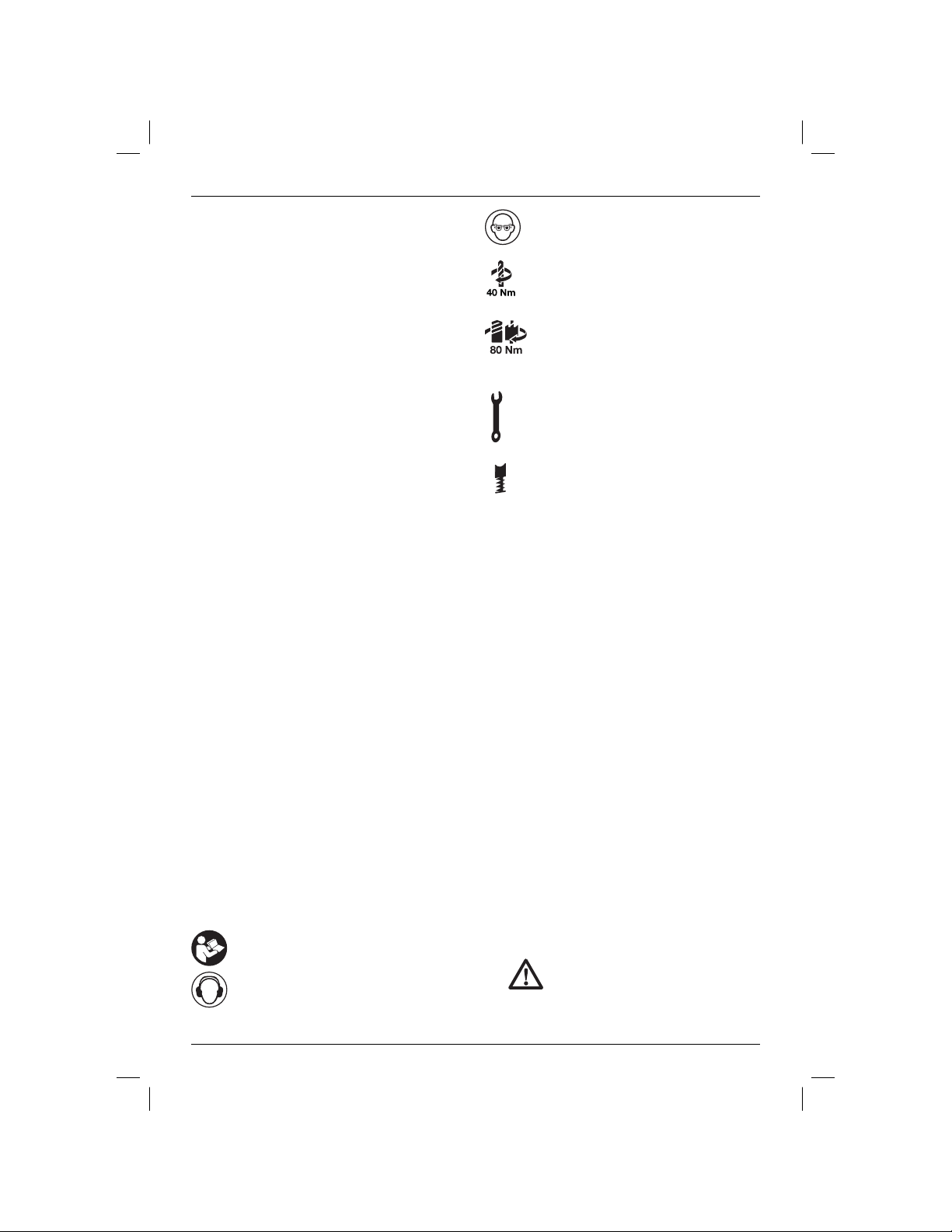

•Bær høreværn. Udsættelse for støj kan medføre høretab.

Bær høreværn.

Brug øjeværn.

Koblingsindstilling 40 Nm er designet til de fl este boreopgaver.

Koblingsindstilling 80 Nm er designet for højere drejemoment.

Rød service-indikator LED. For detaljeret beskrivelse se under Service-indikator LED.

Gul service-indikator LED. For detaljeret beskrivelse se under Service-indikator LED.

•Anvend hjælpehåndtag, der leveres sammen med værktøjet. Tab af kontrol kan medføre personskade.

•Hold kun fast i elværktøjet ved hjælp af de isolerede håndtagsflader, når der skal saves i emner, hvor skæreværktøjet kan berøre skjulte ledninger eller sit eget kabel. Kommer skæreværktøjet i kontakt med en strømførende ledning, kan blotlagte metaldele på elværktøjet gøres strømførende og give stød til brugeren.

DATOKODEPOSITION (FIG. 1)

Datokoden (w), der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2013 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder:

Restrisici

De følgende risici er uløseligt forbundet med brugen af boreog mejselhamre:

–Skader som følge af berøring af roterende dele eller varme dele på værktøjet

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

–Hørenedsættelse.

–Risiko for at klemme fingre, når udstyr ændres.

–Helbredsmæssige skader på grund af indånding af støv, der udvikles under arbejde med beton og/eller murværk.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

1borehammer

(D25721, D25722, D25723, D25762, D25763) eller

1mejslingshammer (D25871)

1sidehåndtag

1sætboks (kun model K)

1spidsmejsel (kun D25871)

1Brugsvejledning

1Eksplosionstegning

•Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.

•Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

Læs brugsvejledningen før brug.

8

DANSK

Beskrivelse (fig. 1A, 1B, 2A, 2B)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materialeeller personskade.

a.Udløserkontakt (D25721, D25722, D25723, D25762, D25763)

Tænd/sluk kipafbryder (D25871)

b.Spærreknap (D25721, D25722, D25723, D25762, D25763)

c.Sidehåndtag

d.Hovedhåndtag

e.Aktiv vibrationskontrol

f.Funktionsvælger

g.Elektronisk hastighedsog slagstyrkeregulering

h.Holdehjul

i.Holdesidehåndtag

j.Stålring

k.Bøsning

l.Værktøjsholder

m.Stift

n.Krave

o.Låsestyrebøsning

p.Låsegreb til sidehåndtag

TILSIGTET BRUG

D25721, D25722, D25723, D25762, D25763

Din borehammer er fremstillet til professionelle boreog mejslingsopgaver.

D25871

Din mejselhammer er konstrueret til professionelle fræsnings-, mejslingsog nedbrydningsanvendelser.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Disse borehammermaskiner er professionelle værktøjsmaskiner.

LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender dette værktøj.

•Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

Blød startfunktion

D25722, D25723, D25762, D25763

Blødstartfunktionen gør det muligt for værktøjet at accellere langsomt, hvorved det forhindres, at boret forskyder sig fra det sted, hvor hullet skal være.

Blødstartfunktionen reducerer også det umiddelbare drejemoment, som resulterer i rykagtige bevægelser, hvis hammeren startes med boret i et eksisterende hul.

Elektronisk hastighed og slagstyrke (fig. 1, 3)

Den elektroniske hastighedsog slagstyrkeregulering

(g)giver følgende fordele:

–mindre tilbehørsdele kan anvendes uden risiko for, at de ødelægges;

–minimeret risiko for gennembrydning ved mejsling eller boring i bløde materialer;

–optimal værktøjskontrol til præcis mejsling.

Kobling til drejemomentbegrænsning

ADVARSEL: Brugeren skal altid holde godt fast ved værktøjet under arbejdet.

Koblingen til drejemomentbegrænsning reducerer maks. drejemomentudvirkning, som overføres

til brugeren i tilfælde af, at borehovedet binder. Denne funktion forhindrer også standsning af transmissionen og el-motoren.

BEMÆRK: Slå altid værktøjet fra før du ændrer på indstillingerne for styring af drejemoment, ellers kan værktøjet blive beskadiget.

KOMPLET DREJEMOMENTSTYRING (CTC) (FIG. 3) D25722/D25762

Den komplette drejemomentstyring (CTC) giver brugeren en to-trins mekanisk kobling med indstillelige drejemomentmuligheder. Indstilling af drejemomentet giver øget kontrol over forskellige opgaver.

Med den lave indstilling (40 Nm) kan værktøjet arbejde ved et reduceret drejemomentniveau, der giver øget kontrol over mange tunge boreopgaver. Den høje indstilling (80 Nm) er tilgængelig for mere krævende opgaver som fx kerneboring og anvendelse af massive bor med en stor diameter.

Se Indstilling af to-trins mekanisk kobling for flere informationer.

9

DANSK

MAKSIMAL DREJEMOMENTSTYRING (UTC)

D25723/D25763

Udover den to-trins mekaniske kobling, giver den maksimale drejemomentstyring (UTC) øget brugerkomfort og sikkerhed gennem en indbygget, anti-rotationsteknologi, der kan spore, hvis brugeren mister kontrollen over hammeren. Når der spores en blokering, nedsættes drejemomentet og hastigheden øjeblikkeligt. Denne funktion forhindrer,

at værktøjet drejer rundt og nedsætter risikoen for håndledsskader.

Service-indikator LED (fig. 3)

Den gule indikator LED (s) for kulbørsteslid lyser, når kulbørsterne næsten er slidt helt ned, hvorved det indikeres, at der skal udføres en servicering inden for de næste 8 timers brug.

D25721, D25722, D25723, D25762, D25763

Den røde service-indikator LED (r) lyser, hvis spærreknappen (b) anvendes i alle funktioner med undtagelse af mejslingsfunktionen. På modeller udstyret med maksimal drejemomentstyring (UTC) lyser den røde LED indikator (r), hvis antirotationsanordningen aktiveres. Den røde service-

indikator begynder at blinke, hvis værktøjet er defekt, eller børsterne er slidt helt ned (se Børster under

Vedligeholdelse).

D25871

Den røde service-indikator LED (r) lyser, hvis værktøjet er defekt, eller børsterne er slidt helt ned (se Børster under Vedligeholdelse).

Hovedhåndtag med komplet vibrationsdæmpning (fig. 1)

Dæmpningen i hovedhåndtaget (d) absorberer de vibrationer, som overføres til brugeren. Dette forbedrer brugerkomforten under anvendelsen.

El-sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen.

Dit DEWALT-værktøj er dobbeltisoleret i overensstemmelse med EN 60745, og derfor er en jordledning ikke påkrævet.

Hvis forsyningsledningen er beskadiget, skal den udskiftes med en særlig ledning, der kan fås gennem DEWALT’s serviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret forlængerledning, der passer til dette værktøjs effektforbrug (se tekniske data). Den minimale lederstørrelse er 1.5 mm2; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING OG JUSTERINGER

ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes, og maskinen frakobles strømforsyningen inden påeller afmontering af tilbehør, justering eller ændring af indstillinger eller udførelse af reparationer. Kontrollér at udløserkontakten er på position OFF. Start ved et uheld kan medføre skader.

ADVARSEL: Værktøjets borskær kan blive varme, og du bør bære handsker, når du ændrer eller fjerner dem for at undgå personskader.

Samling og tilpasning af sidehåndtag (fig. 2A, 2B)

Sidehåndtaget (c) kan monteres på begge sider af maskinen, så det passer både til højreog venstrehåndede brugere.

ADVARSEL: Værktøjet må kun anvendes med sidehåndtaget monteret korrekt

D25721, D25722, D25723, D25762, D25763

MONTERING I FORRESTE POSITION (FIG. 2A)

1.Anbring stålringen (j) over kraven (n) bagved værktøjsholderen (l). Pres begge ender sammen, montér bøsningen (k) og indsæt stiften (m).

2.Placér sidehåndtagets holdeanordning (i) og skru holdehjulet (h) fast. Stram ikke.

ADVARSEL: Når den først er samlet, bør sidehåndtagets holdeanordning aldrig fjernes.

3.Skru sidehåndtaget (c) ind i bøsningen (k) og derefter ind i holdehjulet. Fastspænd.

4.Drej sidehåndtagets monteringsenhed hen til den ønskede position. Til horisontal boring med et tungt bor, anbefales det at placere håndtaget med en vinkel på ca. 20° for at opnå optimal kontrol.

5.Lås sidehåndtagets monteringsenhed ved at spænde holdehjulet (h) fast.

10

DANSK

D25871 (FIG. 2B)

1.Skru låsegrebet til sidehåndtaget af (p).

2.Skub sidehåndtagsenheden på maskinen og anbring stålringen (j) i monteringsområdet (y). Den korrekte placering af sidehåndtaget er mellem hovedet og midten af røret.

3.Justér sidehåndtaget (c) til den ønskede vinkel.

4.Skub og drej sidehåndtaget til den ønskede placering.

5.Lås sidehåndtaget på plads ved at stramme grebet (p).

Indeksering af mejselpositionen (fig. 5)

Mejslen kan indekseres og fastlåses i 24 forskellige positioner.

1.Drej funktionsvalgkontakten (f) indtil den peger mod position.

2.Drej mejslen til den ønskede position.

3.Indstil funktionsvalgkontakten (f) på positionen “kun hammerfunktion.”

4.Vrid mejslen indtil den går i indhak.

Påog afmontering af SDS Max® tilbehør (fig. 1, 4A, 4B)

Denne maskine anvender bor og mejsler fra SDS Max® (se figur 4B vedr. tværsnit af en SDS Max®borskaft).

1.Rengør borskaftet.

2.Træk låsestyrebøsningen (o) tilbage og indsæt borskaftet.

3.Drej borskaftet en anelse, indtil bøsningen går i indhak.

4.Træk i boret for at kontrollere, om det er fastgjort korrekt. Det er nødvendigt, at boret kan bevæge sig aksialt flere centimeter ved hammerfunktionen, når det er låst fast i værktøjsholderen.

5.For at fjerne boret, skal værktøjsholderens låsestyrebøsning/-krave (o) trækkes bagud, og boret tages ud af værktøjsholderen (l).

Valg af driftsfunktion (fig. 1)

Hammerboring:

D25721, D25722, D25723, D25762, D25763 til anvendelser i beton, mursten, sten og murværk.

Kun hammerboring: til mejslingsog

nedbrydningsanvendelser. I denne funktion kan værktøjet ligeledes anvendes som håndtag til at frigøre bor, som sidder fast.

1. Vælg driftsfunktionen ved at dreje funktionsvalgkontakten (f), indtil den peger imod symbolet for den ønskede funktion.

Det kan være nødvendigt at vride værktøjsholderen (l) en anelse for at gøre det muligt at dreje funktionsvalgkontakten (f) forbi position.

2.Kontrollér at funktionsvalgkontakten (f) er låst i indhakket.

Indstilling af elektronisk hastighedsog slagstyrkeregulering (fig. 1, 3)

Drej reguleringen (g) hen til det ønskede niveau. Drej reguleringen opad for højere hastighed og nedad for lavere hastighed. Den korrekte indstilling er et et spørgsmål om erfaring, f.eks.

–Ved mejsling eller boring i bløde, sprøde materialer eller når det er nødvendigt med min. nedbrydning, skal reguleringen indstilles til en lav indstilling;

–Ved nedbrydning eller boring i hårdere materialer, skal reguleringen indstilles til en højere indstilling.

Indstilling af to-trins mekanisk kobling (fig. 3)

D25722, D25723, D25762, D25763

BEMÆRK: Slå altid værktøjet fra, før du ændrer på indstillingerne for styring af drejemoment, ellers kan værktøjet blive beskadiget.

Flyt drejemomentets styregreb (t) til indstilling 40 Nm eller 80 Nm som påkrævet til opgaven.

•Koblingsindstillingen 40 Nm (u) er designet til de fl este boreopgaver og er designet

til let udkobling, når borehovedet møder armeringsjern eller andre fremmedlegemer.

•Koblingsindstillingen 80 Nm (v) er designet for opgaver med højere drejemoment som f.eks. borekroner og dyb hulsboring og er designet til udkobling ved en tærskelværdi med et højere drejemoment.

BEMÆRK: Hvis det ikke er muligt at vælge position 80 Nm kør enheden under belastning og prøv igen.

Hver gang værktøjet startes op, vil det automatisk starte med standard koblingsindstilling 1 ind i koblingsindstilling 40 Nm (u), den mest følsomme indstilling.

11

DANSK

FUNKTION

Brugervejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældende regler.

ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes, og maskinen frakobles strømforsyningen inden påeller afmontering af tilbehør, justering eller ændring af indstillinger eller udførelse af reparationer. Kontrollér at udløserkontakten er på position OFF. Start ved et uheld kan medføre skader.

ADVARSEL: Værktøjets borskær kan blive varme, og du bør bære handsker, når du ændrer eller fjerner dem for at undgå personskader

ADVARSEL:

•Vær opmærksom på føring af rør og kabler

•Udøv et let tryk mod værktøjet (ca. 20 kg). Overdreven kraftudøvelse gør det ikke hurtigere at bore. Det nedsætter snarere værktøjets ydeevne og levetid.

•Hold altid værktøjet fast med begge hænder og bibehold en sikker afstand. Værktøjet må kun anvendes med sidehåndtaget monteret korrekt.

BEMÆRK: Driftstemperatur er -7˚ til +40˚ C (19˚ til 104˚ F). Hvis værktøjet anvendes uden for dette temperaturområde, vil dets levetid blive nedsat.

Korrekt håndposition (fig. 6)

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, skal der

som vist ALTID anvendes korrekt håndposition.

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, skal du ALTID holde ordentligt fast for at modvirke pludselige reaktioner.

Det er nødvendigt med én hånd på sidehåndtaget (c) og den anden hånd på hovedhåntaget (d) for korrekt håndposition.

Tænde og slukke (fig. 1)

D25721, D25722, D25723, D25762, D25763

Tryk udløserkontakten (a) ned for at starte værktøjet.

Slip udløserkontakten for at stoppe værktøjet.

D25721, D25722, D25723, D25762, D25763

Med spærreknappen (b) er det kun muligt at spærre udløserkontakten (a) i mejselfunktionen. Hvis spærreknappen aktiveres i borefunktionen, slukkes værktøjet automatisk.

Tryk udløserkontakten (a) ned for at starte værktøjet.

Slip kontakten for at stoppe værktøjet.

Tryk på kontakten (a) og hold den nede, skub spærreknappen (b) opad og slip kontakten for vedvarende funktion.

For at stoppe værktøjet, når en funktion anvendes vedvarende, skal der trykkes hurtigt på kontakten, og den skal slippes igen. Sluk altid for værktøjet, når arbejdet er udført, og inden stikket tages ud.

D25871

Du starter værktøjet ved at trykke på tænd/sluk kipafbryder (a) nederst på udløseren.

Du stopper værktøjet ved at trykke på tænd/sluk kipafbryderen øverst på udløseren.

Hammerboring

Du tænder for værktøjet ved at trykke på tænd/slukkontakt (a).

Slip kontakten for at stoppe værktøjet.

Boring med et massivt bor (fig. 1)

D25721, D25722, D25723, D25762, D25763

1.Sæt det passende bor i.

2.Indstil funktionsvalgkontakten (f) på positionen hammerfunktion.

3.Indstilling af elektronisk hastighedsog slagstyrkeregulering (g).

4.Tilpas og justér sidehåndtaget (c).

5.Markér stedet, hvor hullet skal bores.

6.Placér boret på stedet og tænd for værktøjet.

7.Sluk altid for værktøjet, når arbejdet er udført, og inden stikket tages ud.

Boring med en borekrone (fig. 1)

1.Sæt den passende borekrone i.

2.Sæt centreringsboret ind i borekronen.

3.Indstil funktionsvalgkontakten (f) på positionen hammerfunktion.

4.Drej den elektroniske hastighedsog slagstyrkeregulering (g) til en middel eller høj hastighedsindstilling.

5.Tilpas og justér sidehåndtaget (c).

12

DANSK

6.Placér centreringsboret på stedet og tænd for værktøjet. Bor indtil borekronen gennemtrænger betonen med ca. 1 cm.

7.Stop værktøjet og fjern centreringsboret. Placér kroneboret tilbage i hullet eller fortsæt med boringen.

8.Når der bores i en struktur, som er tykkere end kroneborets dybde, skal den runde betoncylinder eller kernen inde i boret fjernes med regelmæssige mellemrum.

For at undgå uønsket afbrækning af beton rundt om hullet, skal der forbores et hul med den samme diameter som centreringsboret helt gennem strukturen. Bor derefter halvvejs igennem med en borekrone fra hver side.

9.Sluk altid for værktøjet, når arbejdet er udført, og inden stikket tages ud.

Kulbørster (fig. 3)

Kulbørsterne kan ikke serviceres af brugeren. Bring værktøjet til et autoriseret DEWALT værksted.

Den gule indikator LED (s) for kulbørsteslid lyser, når kulbørsterne næsten er slidt helt ned. Efter yderligere 8 timers anvendelse, eller efter børsterne er slidt helt op, vil motoren automatisk blive slukket.

Vedligeholdelse af værktøjet skal udføres, når service-indikatoren (r) lyser

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Fræsning og mejsling (fig. 1)

1.Sæt det passende mejselværktøj i og drej det med hånden for at låse det fast i én af de 24 positioner.

2.Indstil funktionsvalgkontakten (f) på positionen kun hammerfunktion.

3.Indstilling af elektronisk hastighedsog slagstyrkeregulering (g).

4.Tilpas og justér sidehåndtaget (c).

5.Tænd for værktøjet og start arbejdet.

6.Sluk altid for værktøjet, når arbejdet er udført, og inden stikket tages ud.

VEDLIGEHOLD

Din DEWALT værktøjsmaskine er konstrueret til at arbejde i længere tidsperioder med et minimum af vedligeholdelse. Vedvarende tilfredstillende funktion er afhængigt af, om værktøjet plejes korrekt og rengøres regelmæssigt.

ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes, og maskinen frakobles strømforsyningen inden påeller afmontering af tilbehør, justering eller ændring af indstillinger eller udførelse af reparationer. Kontrollér at udløserkontakten er på position OFF. Start ved et uheld kan medføre skader.

Denne maskine kan ikke serviceres af brugeren. Bring værktøjet til en autoriseret DEWALT værksted efter ca. 150 timers anvendelse. Ret henvendelse til et autoriseret DEWALT værksted, hvis der opstår problemer inden dette tidspunkt.

Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og

omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikkemetalliske dele. Disse kemikalier kan svække de materialer, der anvendes

i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Forskellige typer SDS Plus®-bor og -mejsler er tilgængelige som ekstraudstyr.

13

DANSK

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT-produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke

bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny.

Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra

husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT-produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som helst autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne manual. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com.

14

DANSK

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktøj. Denne garantierklæring er en tilføjelse

til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikkeprofessionel bruger og påvirker dem på

ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktøj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT

serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer

tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis

udskiftning af enheden efter vores valg under forudsætning af, at:

•Produktet ikke er blevet misbrugt;

•Produktet har været underlagt almindelig brug og slid;

•Der ikke er forsøgt reparationer af uautoriserede personer;

•Købsbeviset fremvises;

•Produktet returneres komplet med alle originale komponenter;

Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på

dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede

DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU. com.

15

DEUTSCH

SDS MAX® KOMBINATIONS- & MEISSELHÄMMER D25721, D25722, D25723, D25762, D25763, D25871

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

			D25721	D25722	D25723	D25762	D25763	D25871
Spannung		VGS	230	230	230	230	230	230
Typ			1	1	1	1	1	1
Leistungsaufnahme		W	1350	1400	1400	1500	1500	1400
Einzelschlagenergie (EPTA 05/2009)		J	1,5–11	1,5–11	1,5–11	3–15,5	3–15,5	1,5–11
Bohrleistung in Beton:
	Vollbohrer	mm	12–48	12–48	12–48	18-52	18-52	–
	Bohrkrone	mm	40–115	40–125	40-125	40–150	40–150	–
Optimale Bohrleistung in Beton:
	Vollbohrer	mm	25–40	25–45	25–45	28–48	28–48	–
Meißelpositionen			24	24	24	24	24	24
Werkzeugaufnahme			SDS Max® SDS Max®		SDS Max®	SDS Max®	SDS Max® SDS Max®
Gewicht		kg	8,7	9,1	9,1	9,9	9,9	8,0
LPA	(Schalldruckpegel)	dB(A)	96	95	95	96	96	93
KPA	(Schalldruckpegel-Messungenauigkeit)	dB(A)	3	3	3	3	3	3
LWA	(Schallleistung)	dB(A)	107	106	106	107	107	104
KWA	(Schallleistung-Messungenauigkeit)	dB(A)	3	4	4	4	4	4
Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN 60745:
Schwingungsemissionswert ah
	Schlagbohren in Beton
	ah,HD =	m/s²	8,9	7,5	7,5	8,0	8,0	–
	Unsicherheit K =	m/s²	1,5	1,5	1,5	1,5	1,5	–
Schwingungsemissionswert ah
	Meißeln
	ah,Cheq =	m/s²	8,1	6,9	6,9	7,2	7,2	10,9
	Unsicherheit K =	m/s²	1,5	1,5	1,5	1,5	1,5	1,5

Der in diesem Informationsblatt angegebene Vibrationsemissionswert wurde gemäß einem standardisierten Test laut EN 60745 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Vibrationsemissionswert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

16

DEUTSCH

Eine Schätzung der Vibrationsstärke sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern.

Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den

Auswirkungen der Vibration in Betracht zu ziehen, z. B.: Wartung des Gerätes und des Zubehörs, Warmhalten

der Hände, Organisation des Arbeitsablaufes.

Sicherungen

Europa

230 V Werkzeuge 10 Ampere Stromversorgung

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden,

zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

EG-Konformitätserklärung

MASCHINENRICHTLINIE

D25721, D25722, D25723, D25762, D25763, D25871

DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN 60745-1, EN 60745-2-6.

D25871

2000/14/EG Elektrobetonaufbruchhammer (handgeführt) m </= 15kg, Anlage VIII; TÜV Rheinland Product Safety GmbH (0197), D-51105 Köln, Germany, Notified Body ID No.: 0197

Schallleistungswert gemäß 2000/14/EG (Artikel 12, Anlage III, Nr. 10; m </= 15 kg)

LWA	(gemessener Schallleistungswert)	dB	101
LWA	(zugesicherter Schallleistungswert)	dB	105

Diese Produkte erfüllen auch die Richtlinie 2004/108/EG und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichner ist verantwortlich für die Zusammenstellung der technische Unterlagen und gibt diese Erklärung im Namen von DEWALT ab.

Horst Großmann

Vizepräsident für Konstruktion

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

30.09.2013

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Betriebsanleitung lesen.

Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von Warnhinweisen und Anweisungen kann

17

DEUTSCH

zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1)SICHERHEIT IM ARBEITSBEREICH

a)Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.

b)Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c)Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben.

Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2)ELEKTRISCHE SICHERHEIT

a)Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie

niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.

b)Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte.

Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

c)Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.

d)Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e)Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes

Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln

mindert die Gefahr eines elektrischen Schlages.

f)Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder RCD) geschützte Stromversorgung.

Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3)SICHERHEIT VON PERSONEN

a)Seien Sie aufmerksam achten Sie darauf was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.

b)Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c)Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d)Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.

e)Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f)Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder

18

DEUTSCH

lange Haare können sich in den beweglichen Teilen verfangen.

g)Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren mindern.

4)VERWENDUNG UND PFLEGE DES ELEKTROGERÄTES

a)Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.

b)Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden.

c)Trennen Sie den Stecker vom Netz und/ oder die Akkus vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren.

Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.

d)Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder ohne Kenntnis dieser Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich.

e)Warten Sie die Elektrogeräte. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.

f)Halten Sie Bohr - und Schneidwerkzeuge scharf und sauber. Richtig gewartete

Bohr - und Schneidwerkzeuge mit scharfen Schneiden blockieren seltener und sind leichter unter Kontrolle zu halten.

g)Verwenden Sie Elektrogeräte, Zubehör und Einsatzwerkzeuge (Bits) usw. gemäß diesen Anweisungen und unter

Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die

nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.

5)SERVICE

a)Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Zusätzliche Sicherheitshinweise für Bohrhämmer

•Tragen Sie einen Gehörschutz. Lärm kann Gehörschäden verursachen.

•Benutzen Sie die mit dem Werkzeug gelieferten Zusatzgriffe. Der Verlust der Kontrolle kann Verletzungen verursachen.

•Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Arbeiten durchgeführt werden, bei denen das Bohrwerkzeug versteckte Leitungen oder die eigene Anschlussleitung berühren könnte. Der Kontakt des Bohrwerkzeuges mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Restrisiken

Folgende Risiken sind mit der Verwendung von Bohrund Meißelhämmern untrennbar verbunden:

–Verletzungen durch Berühren von beweglichen oder heißen Werkzeugteilen

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

–Schwerhörigkeit.

–Quetschungen an den Fingern beim Austausch von Zubehörteilen.

–Gesundheitsgefahren durch Einatmen von Staub bei der Arbeit mit Beton und/oder Mauerwerk.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

19

DEUTSCH

Tragen Sie Augenschutz.

Kupplungseinstellung 40 Nm eignet sich für die meisten Bohranwendungen.

Kupplungseinstellung 80 Nm eignet sich für Bohranwendungen mit höherem Drehmoment.

Rote Wartungsanzeige-LED. Eine ausführliche Beschreibung finden Sie unter Wartungsanzeige-LEDs.

b.Schalterarretierung (D25721, D25722, D25723, D25762, D25763)

c.Zusatzhandgriff

d.Haupthandgriff

e.Aktive Vibrationssteuerung

f.Betriebsart-Wahlschalter

g.Regelrad für elektronische Schlagstärken - und Derhzahlregelung

h.Spannrad

i.Halterung des Zusatzhandgriffs

j.Stahlring

k.Buchse

l.Werkzeugaufnahme

Gelbe Wartungsanzeige-LED. Eine ausführliche Beschreibung finden Sie unter Wartungsanzeige-LEDs.

LAGE DES DATUMSCODES (ABB. [FIG.] 1)

Der Datumscode (w), der auch das Herstelljahr enthält, ist in das Gehäuse geprägt.

Beispiel:

2013 XX XX

Herstelljahr

Packungsinhalt

Die Packung enthält:

1Bohrhammer

(D25721, D25722, D25723, D25762, D25763) oder

1Meißelhammer (D25871)

1Zusatzhandgriff

1Transportkoffer (nur für K-Modelle)

1Spitzmeißel (nur D25871)

1Betriebsanleitung

1Explosionszeichnung

•Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.

•Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

m.Stift

n.Spannring

o.Verriegelungsmanschette

p.Spannknopf für den Zusatzhandgriff

BESTIMMUNGSGEMÄSSE VERWENDUNG

D25721, D25722, D25723, D25762, D25763

Ihr Bohrhammer wurde für professionelles Bohren und für Meißelarbeiten konstruiert.

D25871

Ihr Meißelhammer wurde für professionelle Meißelund Abbrucharbeiten konstruiert.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

Diese Hämmer sind Elektrowerkzeuge für den professionellen Gebrauch.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

•Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

Beschreibung (Abb. 1A, 1B, 2A, 2B)

a.Auslöseschalter (D25721, D25722, D25723, D25762, D25763)

Ein-/Aus-Kippschalter (D25871)

20

DEUTSCH

Sanftanlauf

D25722, D25723, D25762, D25763

Durch diese Funktion wird das Werkzeug nach jedem Einschalten automatisch langsam

beschleunigt, wobei der Bohrer beim Anlaufen die gewünschte Position hält.

Beim Einsetzen des Bohrers in ein bestehendes Loch erfolgt auch kein ruckartiges Anlaufen.

Elektronische Schlagstärkenund Drehzahlregelung (Abb. 1, 3)

Die elektronische Schlagstärkenund Drehzahlregelung (g) bietet folgende Vorteile:

–kleinere Zubehörteile lassen sich problemlos verwenden;

–beim Meißeln von, oder Bohren in, weichen oder spröden Materialien wird ein Ausbrechen gering gehalten;

–optimale Werkzeugsteuerung für äußerst genaues Meißeln.

Überlastkupplung

WARNUNG: Der Anwender muss das Werkzeug während der Arbeit immer gut festhalten.

Die Überlastkupplung begrenzt das maximale Drehmoment, sollte der Bohrer beim Arbeiten blockieren. Dieses Ausstattungsmerkmal verhindert auch ein Abwürgen des Getriebes und des Elektromotors.

HINWEIS: Zur Auswahl der niedrigen Geschwindigkeit mit hoher Drehzahl schalten Sie das Gerät aus und lassen es auslaufen.

VOLLE DREHMOMENTREGELUNG (CTC) (ABB. 3) D25722/D25762

Die volle Drehmomentregelung (Complete Torque Control, CTC) bietet dem Anwender eine zweistufige mechanische Kupplung mit

anpassbaren Drehmomentoptionen. Die Anpassung des Drehmoments bietet bei verschiedenen Anwendungen mehr Kontrolle.

Bei der niedrigen Einstellung (40 Nm) arbeitet das Werkzeug mit einem reduzierten

Drehmoment, wodurch die Kontrolle bei vielen Vollprofilanwendungen erhöht wird. Die hohe Einstellung (80 Nm) steht für anspruchsvollere Anwendungen zur Verfügung, z.B. beim Kernbohren und bei Verwendung von Vollbohrbits mit großen Durchmessern.

Weitere Informationen siehe Einstellen der zweisrtufigen mechanischen Kupplung.

ULTIMATIVE DREHMOMENTREGLUNG (UTC)

D25723/D25763

Neben der zweistufigen mechanischen Kupplung bietet die Ultimative Drehmomentreglung (Ultimate Torque Control, UTC) mehr Bedienerkomfort und -sicherheit durch eine integrierte Antirotationstechnik, die erkennt, wenn der Benutzer die Kontrolle über das Werkzeug verliert. Wenn festgestellt wird,

dass das Gerät steckengeblieben ist, werden Drehmoment und Drehzahl sofort reduziert. Dieses Merkmal verhindert, dass sich das Werkzeug selbst dreht und dadurch Handgelenksverletzungen auftreten.

Wartungsanzeige-LEDs (Abb. 3)

Die gelbe Bürstenverschleißanzeige (s) leuchtet auf, wenn die Kohlebürsten fast abgenutzt sind, um darauf hinzuweisen, dass das Werkzeug innerhalb der nächsten 8 Betriebsstunden gewartet werden muss.

D25721, D25722, D25723, D25762, D25763

Die rote Wartungsanzeige (r) leuchtet auf, wenn der Verriegelungsknopf (b) in einer anderen Betriebsart als zum Meißeln verwendet wird. Bei Modellen mit Ultimate Torque Control (UTC) leuchtet die rote LEDAnzeige (r) auf, wenn die Antirotationsvorrichtung aktiviert wurde. Die rote Anzeige beginnt zu blinken, wenn ein Fehler am Werkzeug vorliegt oder wenn die Bürsten vollständig verschlissen sind (siehe

Bürsten unter Wartung).

D25871

Die rote Wartungsanzeige (r) leuchtet auf, wenn eine Störung am Werkzeug vorliegt oder die Bürsten vollständig verschlissen sind (siehe Bürsten unter

Wartung).

Vibrationsgedämpfter Hauptund Zusatzhandgriff (Abb. 1)

Die Dämpfer im Zusatzhandgriff (d) absorbieren die an den Benutzer abgegebenen Vibrationen. Dies erhöht dem Komfort im Einsatz.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Spannung der Stromversorgung der Spannung auf dem Typenschild entspricht.

21

DEUTSCH

Ihr DEWALT-Gerät ist gemäß EN 60745 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienstorganisation erhältlich ist.

CH	Bei Ersatz des Netzkabels achten Sie auf
	Verwendung des Schweizer Netzsteckers.
	Typ 11 für Klasse II
	(Doppelisolierung) - Geräte
	Typ 12 für Klasse I (Schutzleiter) - Geräte
CH	Ortsveränderliche Geräte, die im Freien
	verwendet werden, müssen über einen
	Fehlerstromschutzschalter angeschlossen
	werden.

Verwendung eines

Verlängerungskabels

Verwenden Sie ein zugelassenes 3-adriges Verlängerungskabel, das für die Leistungsaufnahme dieses Elektrowerkzeugs geeignet ist (siehe technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1.5 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

ZUSAMMENBAUEN UND EINSTELLEN

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör anbringen oder entfernen. Stellen Sie sicher, dass sich der Schalter in der AUS-Position befi ndet. Ungewolltes Anlaufen kann Verletzungen verursachen.

WARNUNG: Werkzeugeinsätze (Bits) können heiß werden, daher sollten zur Vermeidung von Verletzungen bei ihrem Austausch oder Entfernen Handschuhe getragen werden.

Montieren und Anbringen des Zusatzhandgriffs (Abb. 2A, 2B)

Der seitliche Griff (c) kann an beide Seiten der Maschine gebaut werden, um eine Bedienung für sowohl Linksals auch Rechtshänder zuzulassen.

WARNUNG: Vergewissern Sie sich vor Arbeitsbeginn immer, dass der Zusatzhandgriff einwandfrei montiert ist

D25721, D25722, D25723, D25762, D25763

MONTIEREN IN DER VORDEREN POSITION (ABB. 2A)

1.Bringen Sie den Stahlring (j) auf dem Spannhals

(n) über dem Spannring (l) an. Drücken Sie beide Enden zusammen, montieren Sie die Buchse (k) und setzen Sie den Stift ein (m).

2.Montieren Sie die Halterung des Zusatzhandgriffes (i) und schrauben Sie das Spannrad (h) an. Noch nicht festziehen.

WARNUNG: Nach Beendigung der Montage sollte die Halterung des Zusatzhandgriffes nicht mehr entfernt werden.

3.Schrauben Sie den Zusatzhandgriff (c) in die Buchse (k). Ziehen Sie sie gut fest.

4.Drehen Sie den Griff in die gewünschte Position. Zum waagerechten Bohren unter Verwendung eines schweren Bohrers ist der Griff im Hinblick auf eine optimale Werkzeugführung in einem Winkel von ca. 20° Grad zu stellen.

5.Arretieren Sie den Zusatzhandgriff in der gewünschten Position, indem Sie das Spannrad

(h) festziehen.

D25871 (ABB. 2B)

1.Lösen Sie den Spannknopf für den Zusatzhandgriff (p).

2.Schieben Sie den Zusatzhandgriff auf den Spannhals, so daß der Stahlring (j) im Montagebereich (y) an. Die korrekte Position des Zusatzhandgriffs liegt zwischen dem oberen und mittleren Teil des Rohrs.

3.Stellen Sie den Zusatzhandgriff (c) auf den gewünschten Winkel ein.

4.Schieben und drehen Sie den Zusatzhandgriff in die gewünschte Position auf dem Spannhals.

5.Verriegeln Sie den Zusatzhandgriff in der gewünschten Position, indem Sie den Spannknopf (p) festziehen.

22

DEUTSCH

Einsetzen und Entfernen von SDS Max®-Zubehörteilen (Abb. 1, 4A, 4B)

Dieses Werkzeug verwendet SDS Max® Bohrer und Meißel. (Die Zeichnung in Abb. 4B zeigt einen Querschnitt eines SDS Max®-Werkzeugschaftes).

1.Reinigen Sie den Werkzeugschaft.

2.Führen Sie den Werkzeugschaft iin die Werkzeugaufnahme ein.

3.Drehen Sie das Einsatzwerkzeug unter leichtem Druck etwas, bis es hörbar in die werkzeugaufnahme einrastet.

4.Überprüfen Sie die Werkzeugverriegelung, indem Sie am Einsatzwerkzeug ziehen. Zum Hammerbohren muss die axiale Bewegung des in der Werkzeugaufnahme arretierten Werkzeuges einige Zentimeter betragen.

5.Ziehen Sie zum Entfernen des Werkzeuges die Verriegelungsmanschette (o) nach hinten und entfernen Sie das Werkzeug aus der Aufnahme

(l).

Wahl der Betriebsart (Abb. 1)

Hammerbohren:

D25721, D25722, D25723, D25762, D25763 zum Bohren in Beton, Ziegel, Stein und Mauerwerk.

Nur Meißeln:

Für Meißelund Abbrucharbeiten. In dieser Betriebsart lässt sich das Werkzeug auch als Hebel zum Entfernen eines blockierten Meißels verwenden.

1.Zur Wahl der Betriebsart drehen Sie den Betriebsartwahlschalter (f) auf das Symbol der gewünschten Betriebsart.

Unter Umständen muss der Werkzeughalter

(l) etwas gedreht werden, damit der Betriebsartwahlschalter (f) die -gewünschte Position einrasten kann.

2.Vergewissern Sie sich, dass der Betriebsartwahlschalter (f) in seiner Lage arretiert ist.

Indexierung der Meißelposition (Abb. 5)

Der Meißel kann in 24 verschiedenen Positionen indexiert und arretiert werden.

1.Drehen Sie den Betriebsartwahlschalter (f), bis er auf die Position weist.

2.Drehen Sie den Meißel in die gewünschte Stellung.

3.Drehen Sie den Betriebsartwahlschalter (f) auf “nur Hämmern.”

4.Drehen Sie den Meißel, bis er in seiner Position einrastet.

Einstellen der elektronischen Schlagstärkenund Drehzahlregelung (Abb. 1, 3)

Drehen Sie das Regelrad (g) auf die gewünschte Einstellung. Drehen Sie das Regelrad nach oben, um höhere Drehzahlen einzustellen, und nach unten für niedrigere Drehzahlen. Die richtige Einstellung ist eine Sache der Erfahrung. Beispiel:

–wenn weiche, spröde Materialien gemeißelt oder gebohrt werden, oder wenn das Ausbrechen gering gehalten werden soll, stellen Sie den Regler niedrig ein;

–für Abbrucharbeiten oder das Bohren härterer Materialien stellen Sie den Regler hoch ein.

Einstellen der zweisrtufigen mechanischen Kupplung (Abb. 3)

D25722, D25723, D25762, D25763

HINWEIS: Vor dem Umschalten des Drehmomentwahlschalters schalten Sie das Gerät aus und lassen es auslaufen, da sonst Beschädigungen am Elektrowerkzeug entstehen können.

Stellen Sie den Hebel zur Drehmomentumschaltung

(t)je nach Anwendung auf 40 Nm oder 80 Nm.

•Kupplungseinstellung 40 Nm (u) eignet sich für die meisten Bohranwendungen und dient zum Auskuppeln mit dem niedrigeren Drehmoment, wenn der Bohrer auf Bewehrungsstäbe oder andere Fremdkörper trifft.

•Kupplungseinstellung 80 Nm (v) eignet sich für die Anwendungen mit höherem Drehmoment wie Bohrkronenund Tieflochbohren, und dient zum Auskuppeln bei einem höheren Drehmomentwert.

HINWEIS: Wenn die Position 80 Nm nicht auswählbar ist, starten Sie das Gerät unter Last und versuchen Sie es erneut.

Immer wenn das Elektrowerkzeug mit dem Netz verbunden wird, wird die Kupplung automatisch auf das Drehmoment 40 Nm (u), die niedrige Einstellung, zurückgesetzt.

23

DEUTSCH

BETRIEB

Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör anbringen oder entfernen. Stellen Sie sicher, dass sich der Schalter in der AUS-Position befi ndet. Ungewolltes Anlaufen kann Verletzungen verursachen.

WARNUNG: Werkzeugeinsätze (Bits) können heiß werden, daher solltenzur Vermeidung von Verletzungen bei ihrem Austausch oder Entfernen Handschuhe getragen werden.

WARNUNG:

•Informieren Sie sich vor dem Arbeiten über den genauen Verlauf von Leitungen und Verkabelungen.

•Drücken Sie das Werkzeug beim Arbeiten nur leicht an (ca. 20 kg). Übermäßiger Druck erhöht die Arbeitsgeschwindigkeit nicht sondern beeinträchtigt lediglich die Leistung und verkürzt möglicherweise die Lebensdauer des Werkzeugs.

•Verwenden Sie das Werkzeug immer mit beiden Händen fest und sorgen Sie für einen sicheren Stand. Vergewissern Sie sich vor Arbeitsbeginn immer, dass der Zusatzgriff einwandfrei montiert ist.

HINWEIS: Betriebstemperatur ist -7˚ bis +40˚ C. Bei Verwendung des Werkzeugs außerhalb dieses Temperaturbereichs verringert sich seine Lebensdauer.

Richtige Haltung der Hände (Abb. 6)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der Hände, wie dargestellt.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, halten Sie das

Gerät IMMER sicher fest und seien Sie auf eine plötzliche Reaktion gefasst.

Bei der korrekten Handposition befindet sich eine Hand an dem Zusatzhandgriff (c) und die andere an dem Haupthandgriff (d).

Einund Ausschalten (Abb. 1)

D25721, D25722, D25723, D25762, D25763

Um das Werkzeug einzuschalten, drücken Sie den Schalter (a).

Um das Gerät zu stoppen, lassen Sie den Schalter los.

D25721, D25722, D25723, D25762, D25763

Mit dem Verriegelungsschieber (b) kann der Ein-/ Ausschalter (a) nur in der Meißel-Betriebsart arretiert werden. Wir die Schalterarretierung in der BohrerBetriebsart aktiviert, so wird das Elektrowerkzeug aus Sicherheitsgründen automatisch abgeschaltet.

Um das Werkzeug einzuschalten, drücken Sie den Schalter (a).

Um das Gerät zu stoppen, lassen Sie den Schalter los.

Drücken Sie für Dauerbetrieb auf den Schalter (a), halten Sie ihn gedrückt, und schieben Sie die Schalterarretierung (b) nach oben. Sie können nun den Schalter loslassen.

Zum Stoppen des Werkzeuges bei Dauerbetrieb drücken Sie den EIN-/AUS-Schalter kurz und lassen ihn anschließend wieder los. Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer aus. Erst dann darf der Netzstecker aus der Steckdose gezogen werden.

D25871

Um das Werkzeug einzuschalten, stellen Sie den Ein-/Aus-Kippschalter (a) in die untere Stellung.

Um das Werkzeug auszuschalten, stellen Sie den Ein-/Aus-Kippschalter in die obere Stellung.

Schlagbohren

Drücken Sie zum Einschalten auf den Ein-/ Ausschalter (a).

Um das Gerät zu stoppen, lassen Sie den Schalter los.

Bohren mit einem Vollbohrer (Abb. 1)

D25721, D25722, D25723, D25762, D25763

1.Setzen Sie die den Bohrer ein.

2.Stellen Sie den Betriebsartwahlschalter (f) auf “Hammerbohren.”

24

DEUTSCH

3.Stellen mit dem Regelrad (g) die gewünschte Derhzahl ein.

4.Justieren Sie den Zusatzhandgriff (c).

5.Kennzeichnen Sie die Stelle, an der das Loch gebohrt werden soll.

6.Setzen Sie den Bohrer auf die Kennzeichnung und schalten Sie das Elektrowerkzeug ein.

7.Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer aus. Erst dann darf der Netzstecker aus der Steckdose gezogen werden.

Bohren mit einer Bohrkrone (Abb. 1)

1.Setzen Sie eine geeignete Bohrkrone ein.

2.Setzen Sie den Zentrierbohrer in die Bohrkrone ein.

3.Stellen Sie den Betriebsartwahlschalter (f) auf “Hammerbohren.”

4.Stellen mit dem Regelrad (g) eine mittlere bis höhere Drehzahl ein.

5.Justieren Sie den Zusatzhandgriff (c).

6.Setzen Sie den Zentrierbohrer auf die Markierung und schalten Sie das

Elektrowerkzeug ein. Bohren Sie, bis sich die Bohrkrone ca. 1 cm tief im Beton befindet.

7.Schalten Sie das Werkzeug aus und entfernen Sie den Zentrierbohrer. Setzen Sie die Bohrkrone wieder in das Loch ein und fahren Sie mit der Arbeit fort.

8.Wenn die gewünschte Lochtiefe die Länge der Bohrkrone überschreitet, müssen Sie den Betonzylinder, der im Bohrkroneninneren entsteht, regelmäßig herausbrechen.

Damit der Werkstoff um das Loch herum nicht ungewollt ausbricht, bohren Sie zunächst

ein durchgehendes Loch mit dem gleichen Durchmesser wie dem des Zentrierbohrers. Setzen Sie anschließend die Bohrkrone ein und bohren Sie das Loch von beiden Seiten aus bis jeweils zur Hälfte.

9.Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer aus. Erst dann darf der Netzstecker aus der Steckdose gezogen werden.

3.Stellen Sie mit dem Regelrad (g) die gewünschte Schlagstärke ein.

4.Justieren Sie den Zusatzhandgriff (c).

5.Schalten Sie das Werkzeug ein und beginnen Sie mit der Arbeit.

6.Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer aus. Erst dann darf der Netzstecker aus der Steckdose gezogen werden.

WARTUNG

Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör anbringen oder entfernen. Stellen Sie sicher, dass sich der Schalter in der AUS-Position befi ndet. Ungewolltes Anlaufen kann Verletzungen verursachen.

Dieses Werkzeug kann nicht vom Benutzer gewartet werden. Bringen Sie das Elektrowerkzeug nach etwa 150 Betriebsstunden in eine DEWALTKundendienstwerkstatt. Falls vor diesem Zeitpunkt Probleme auftauchen sollten, wenden Sie sich bitte ebenfalls an eine DEWALT-Kundendienstwerkstatt.

Bürsten (Abb. 3)

Die Kohlebürsten können nicht vom Anwender gewartet werden. Bringen Sie das Werkzeug in eine DEWALT-Kundendienstwerkstatt.

Die gelbe Bürstenverschleißanzeige (s) leuchtet auf, wenn die Kohlebürsten fast abgenutzt sind. Nach weiteren 8 Betriebsstunden sind die

Bürsten komplett verschlissen und der Motor wird automatisch abgeschaltet.

Sobald die Wartungsanzeige (r) aufleuchtet, ist die Wartung des Werkzeugs durchzuführen.

Meißeln (Abb. 1)

1.Setzen Sie den richtigen Meißel ein und lassen Sie ihn in einer der 24 Positionen einrasten.

2.Drehen Sie den Betriebsartwahlschalter (f) auf “nur Hämmern.”

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche Schmierung.

25

DEUTSCH

Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub

aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser

und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör mit diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden.

Fragen Sie Ihren Händler nach weiteren

Informationen zu geeignetem Zubehör.

Optional stehen verschiedene Typen von SDS Max® Bohrern und Meißeln zur Verfügung.

Umweltschutz

Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden.

Wenn Sie eines Tages feststellen, dass Ihr DEWALTProdukt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu.

Die separate Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen.

Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen.

DEWALT stellt Möglichkeiten für die Sammlung und das Recycling von DEWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sie bitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln.

Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrem örtlichen DEWALTGeschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten

Sie eine Liste der autorisierten DEWALTKundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com.

26

DEUTSCH

GARANTIE

DEWALT vertraut auf die Qualität seiner Produkte und bietet daher den

professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung

und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE

OHNE RISIKO •

Wenn Sie mit der Leistung Ihres DEWALTGerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von

30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf, wird einmalig eine Wartungsinspektion für Ihre DEWALT-Maschine ausgeführt. Diese Arbeiten werden kostenlos von einem autorisierten DEWALT-Service-Partner ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE •

Wenn Ihr DEWALT-Produkt wegen Materialoder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach

unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

•Das Produkt wurde nicht unsachgemäß behandelt;

•Das Produkt war normalem Verschleiß ausgesetzt;

•Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;

•Der Kaufbeleg wird vorgelegt;

•Das Produkt wird vollständig im Originallieferumfang zurückgegeben.

Um einen Garantieanspruch anmelden zu können, wenden Sie sich an einen DEWALT- Service-Partner in Ihrer Nähe, dessen Adresse Sie im DEWALT-Katalog finden, oder Sie wenden sich an die DEWALTNiederlassung, die in dieser Anleitung angegeben ist. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter: www.2helpU.com.

27

ENGLISH

SDS MAX® COMBINATION & CHIPPING HAMMERS D25721, D25722, D25723, D25762, D25763, D25871

Congratulations!

You have chosen a DEWALT tool. Years of experience, thorough product development and innovation make DEWALT one of the most reliable partners for professional power tool users.

Technical Data

			D25721	D25722	D25723	D25762	D25763	D25871
Voltage		V	230	230	230	230	230	230
	(U.K. & Ireland only)	V	230/115	230/115	230/115	230/115	230/115	230/115
Type			1	1	1	1	1	1
Power input		W	1350	1400	1400	1500	1500	1400
Impact energy
(EPTA 05/2009)		J	1.5–11	1.5–11	1.5–11	3–15.5	3–15.5	1.5–11
Total drilling range in concrete:
	solid bits	mm	12–48	12–48	12–48	18-52	18-52	–
	core bits	mm	40–115	40–125	40–125	40–150	40–150	–
Optimum drilling range in concrete:
	solid bits	mm	25–40	25–45	25–45	28–48	28–48	–
Chisel positions			24	24	24	24	24	24
Tool holder			SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®
Weight		kg	8.7	9.1	9.1	9.9	9.9	8.0
LPA	(sound pressure)	dB(A)	96	95	95	96	96	93
KPA	(sound pressure
	uncertainty)	dB(A)	3	3	3	3	3	3
LWA	(sound power)	dB(A)	107	106	106	107	107	104
KWA	(sound power
	uncertainty)	dB(A)	3	4	4	4	4	4

Vibration total values (triax vector sum) determined according to EN 60745:

Vibration emission value ah

Drilling into concrete

ah,HD =	m/s²	8.9	7.5	7.5	8.0	8.0	–
Uncertainty K =	m/s²	1.5	1.5	1.5	1.5	1.5	–

Vibration emission value ah

Chiselling

ah,Cheq =	m/s²	8.1	6.9	6.9	7.2	7.2	10.9
Uncertainty K =	m/s²	1.5	1.5	1.5	1.5	1.5	1.5

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.

WARNING: The declared vibration emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or poorly

28
