conduite en sécurité
REGLES FONDAMENTALES
DE SECURITÉ
Pour conduire le véhicule,il est nécessaire
de remplir toutes les conditions prévues par
la loi (permis de conduire, âge minimum,
aptitude psycho-physique, assurance, taxes
gouvernementales, immatriculation, plaque
d’immatriculation, etc...).
Il est conseillé de se familiariser et de prendre confiance progressivement avec le véhicule, sur des routes à faible trafic et/ou sur
des propriétés privées.
manuel d’emploi et d’entretien Atlantic 500
6
L’absorbtion de médicaments, d’alcool et de
stupéfiants ou psychotropes,augmente considérablement les risques d ’accidents.
S’assurer que les propres conditions psychophysiques sont adéquates à la conduite, en
faisant particulièrement attention à l’état de
fatigue physique et de somnolence.
La plupart des accidents sont dûs à l’inexpérience du conducteur.
Ne JAMAIS prêter le véhicule à des débutants et toujours s’assurer que le pilote possède les conditions requises pour la conduite.
Respecter rigoureusement la signalisation
et les normes sur la circulation routière nationale et locale.
Eviter les manoeuvres brusques et dangereuses pour soi et pour les autres (exemple: cabrages, dépassement des limites de
vitesse, etc...), évaluer et tenir toujours en
juste considération les conditions de la
chaussée, de visibilité, etc...
Ne pas heurter d ’obstacles qui pourraient
provoquer des dommages au véhicule ou
entraîner la perte de contrôle du véhicule
même.
Ne pas rester dans le sillage d ’autres véhicules pour prendre de la vitesse.
Conduire toujours avec les deux mains sur
le guidon et les pieds sur le repose-pieds (ou
sur les plans repose-pieds du pilote) en position de pilotage correct.
Eviter absolument de se mettre debout pendant la conduite ou de s’étirer.
manuel d’emploi et d’entretien Atlantic 500
7
OIL
COOLER
Le pilote ne doit jamais se distraire ou se
laisser distraire ou encore se faire influencer par des personnes, choses, actions (ne
pas fumer, manger , boire, lire, etc...) pendant
la conduite du véhicule.
manuel d’emploi et d’entretien Atlantic 500
8
Utiliser le carburant et les lubrifiants spécifiques pour le véhicule, du type mentionné
sur le “TABLEAU DES LUBRIFIANTS”, contrôler régulièrement les niveaux prescrits de
carburant, d’huile et de liquide de refroidissement.
Si le véhicule a été impliqué dans un accident ou bien a subi un choc ou une chute,
s’assurer que les leviers de commande, les
tubes,les câbles,le système de freinage et
les parties vitales ne sont pas endommagés.
Eventuellement, faire contrôler le véhicule
par un Concessionnaire Officiel aprilia avec
une attention particulière pour le châssis, le
guidon, les suspensions, les organes de sécurité et les dispositifs pour lesquels l’utilisateur ne peut pas évaluer leur état.
Signaler tout mauvais fonctionnement afin
de faciliter l ’intervention des techniciens et/
ou des mécaniciens.
Ne conduire en aucun cas le véhicule si les
dommages subis compromettent la sécurité.
ONLY ORIGINALS
2
1
A
5
4
3
Ne modifier en aucun cas la position, l’inclinaison ou la couleur de la plaque d’immatriculation,des clignotants, des dispositifs
d’éclairage et de l’avertisseur sonore.
T oute modification du véhicule comporte l’annulation de la garantie.
Toute modification éventuelle apportée au
véhicule ou bien la suppression de pièces
d’origine peuvent modifier les caractéristiques du véhicule et donc diminuer le niveau
de sécurité ou même le rendre illégal.
Il est conseillé de s’en tenir toujours à toutes les dispositions légales et aux règlements nationaux et locaux en fait d’équipement du véhicule.
De façon particulière, on doit éviter les modifications techniques capables d’augmenter les performances ou de modifier les caractéristiques d’origine du véhicule.
Eviter absolument de s’affronter dans des
courses avec d ’autres véhicules.
Eviter la conduite tout-terrain.
manuel d’emploi et d’entretien Atlantic 500
VETEMENTS

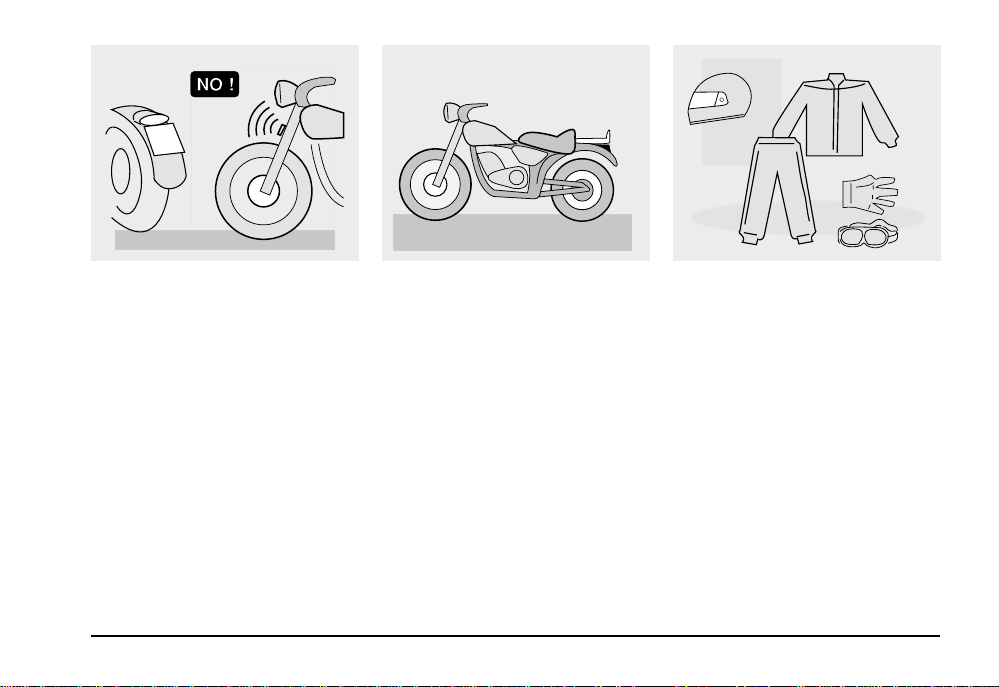

Avant de se mettre en route,se rappeler de
porter et d’attacher correctement le casque.
S’assurer qu’il est homologué, intact, de la
bonne taille et que sa visière est propre.
Porter des vêtements de protection, si possible de couleur claire et/ou réfléchissants.
De cette manière, le pilote qui sera bien visible vis-à-vis des autres conducteurs réduira considérablement le risque d’être victime d’une collision et il sera mieux protégé
en cas de chute.
Les vêtements doivent être bien ajustés et
fermés aux extrêmités; les cordons, les ceintures et les cravattes ne doivent pas pendre; éviter que ces objets ou d’autres puissent empêcher la conduite en s’accro-chant
sur les parties en mouvement ou sur
les organes de conduite.
9
Ne pas garder en poche des objets qui pourraient se révéler dangereux en cas de chute
par exemple: objets pointus tels que clefs,
stylos, récipients en verre, etc... (les mêmes
recommandations sont valables pour le passager éventuel).
manuel d’emploi et d’entretien Atlantic 500
10
ACCESSOIRES
L’utilisateur est personnellement respon-sable du choix de l ’installation et de l’usage
d’accessoires. Il est recommandé de monter l’accessoire de manière à ce qu’il ne couvre pas les dispositifs de signalisation sonore et visuelle ou qu’il ne compromette pas
leur fonctionnement, ne limite pas le
débattement des suspensions et l’angle de
braquage, n’empêche pas le fonctionnement des commandes et ne réduise pas la
garde au sol et l ’angle d ’inclinaison dans
les virages.
Eviter l’utilisation d’accessoires qui empêchent l’accès aux commandescar ils peuvent augmenter les temps de réaction en cas
d’urgence.
Les carénages et les pare-brises de grandes dimensions, montés sur le véhicule, peuvent causer des forces aérodynamiques en
mesure de compromettre la stabilité du véhicule pendant la conduite, surtout aux vitesses élevées.
S’assurer que l’équipement est solidement
fixé au véhicule et qu’il ne constitue pas un
danger pendant la conduite.
Ne pas ajouter ou modifier des appareils
électriques qui surchargent le générateur de
courant: il pourrait se produire l’arrêt imprévu
du véhicule ou une perte d’efficacité dangereuse des dispositifs de signalisation
sonore et visuelle.
aprilia vous conseille d ’employer des accessoires d’origine (aprilia genuine accessories).

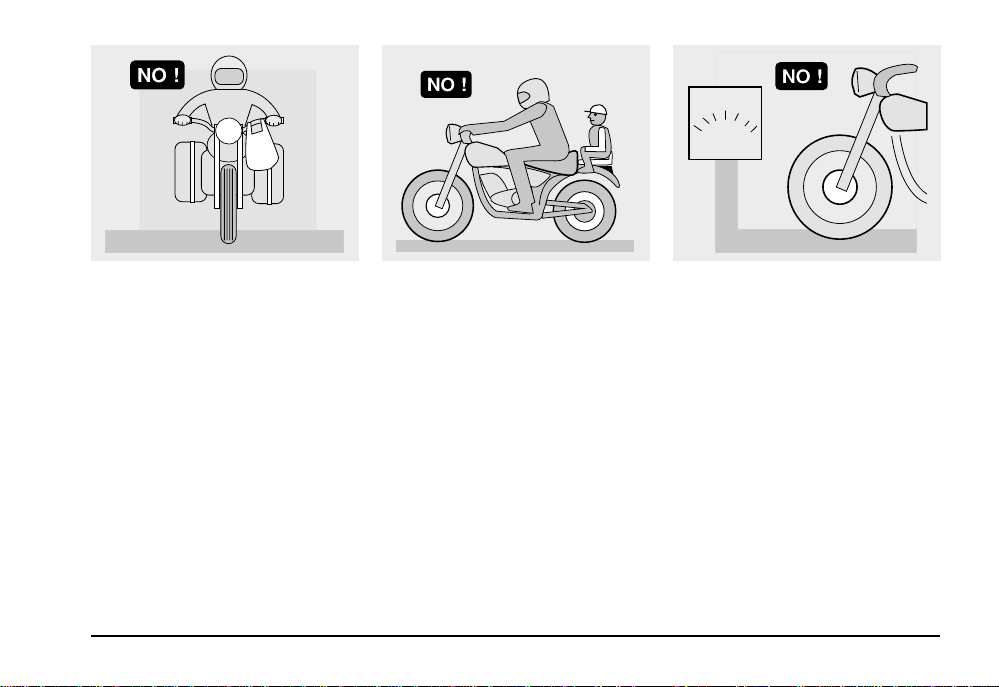

CHARGEMENT
Charger le véhicule avec prudence et modération. Il est nécessaire de placer le chargement le plus près possible du bary-centre
du véhicule et de répartir uniformé-ment les
poids sur les deux côtés pour ré-duire au
minimum tout déséquilibre.
En outre,contrôler que le chargement est
solidement ancrée au véhicule surtout pendant les voyages à long parcours.
KG!
Ne jamais fixer d’objets encombrants, volumineux, lourds et/ou dangereux sur le guidon, les garde-boues et les fourches; cela
pourrait ralentir la réponse du véhicule en
virage et compromettre inévitablement sa
maniabilité.
Ne pas placer sur les côtés du véhicule des
bagages trop encombrants car ils pourraient
heurter des personnes ou des objets et provoquer la perte de contrôle du véhicule.
Ne pas transporter de bagages sans les avoir
solidement fixés sur le véhicule.
Ne pas transporter de bagages qui débordent excessivement du porte-bagages ou qui
couvrent les dispositifs d’éclairage et de signalisation acoustique et visuelle.
Ne pas transporter d’animaux ou d’enfants
sur la boîte à documents ou sur le porte-bagages.
manuel d’emploi et d’entretien Atlantic 500
Ne pas dépasser la limite maximale de poids
transportable pour chaque porte-bagage.
Toute surcharge du véhicule compromet la
tenue de route et la maniabilité du véhicule.
11

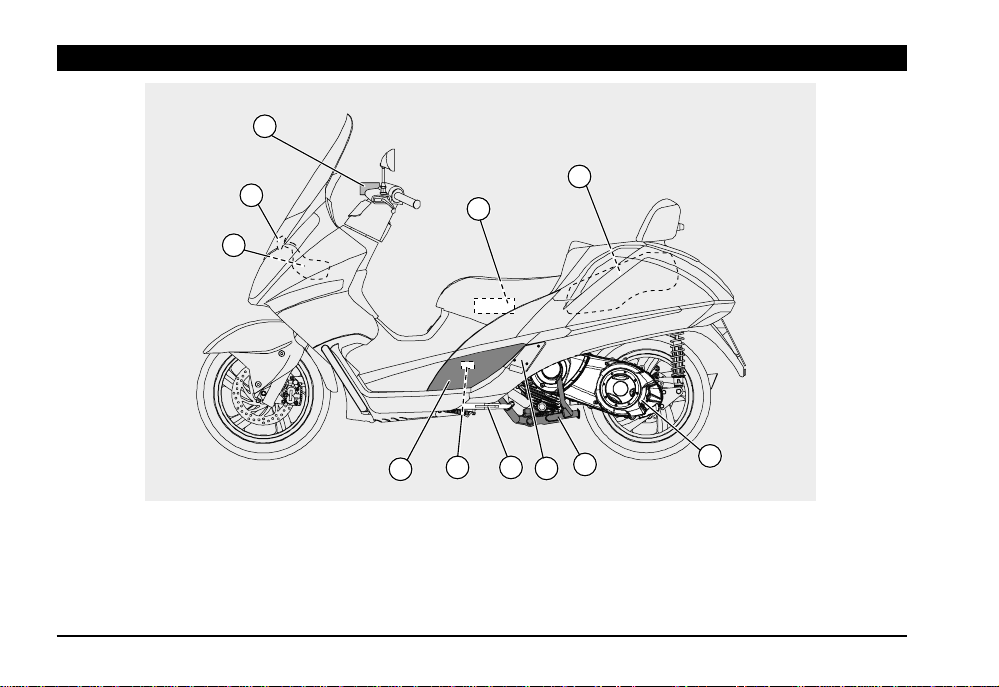

EMPLACEMENT DES PRINCIPAUX ÉLÉMENTS
3
2
1
LÉGENDE
1) Vase d’expansion
2) Bouchon du vase d’expansion du liquide de refroidissement
3) Réservoir du liquide de frein arrière
4) Filtre à air
5) Compartiment casque
manuel d’emploi et d’entretien Atlantic 500
12
4
10
9
11
6) Couvercle filtre à air variateur
7) Béquille centrale
8) Cale-pied gauche passager
9) Béquille latérale
10)Bougie
11)Capot d’inspection gauche
8
5
7
6
1
2
3
4
5
6
7
8
10
9
LÉGENDE
1) Batterie
2) Porte-fusible principal
3) Poignée passager
4) Réservoir à carburant
5) Bouchon du réservoir à carburant
13
6) Portillon bouchon du réservoir à car-
7) Réservoir liquide de frein avant
8) Contacteur principal/verrou de direc-
12
burant
tion/ouverture de selle
11
manuel d’emploi et d’entretien Atlantic 500
9) Avertisseur sonore
10)Porte-fusible secondaire
11)Capot d’inspection droit
12)Cale-pied droit passager
13)Bouchon jauge huile moteur
13
EMPLACEMENT DES COMMANDES/INSTRUMENTS
INSTRUMENTS ET INDICATEURS DE BORD
4
3
2
LÉGENDE
1) Commandes électriques sur guidon gauche
2) Levier de frein combiné (avant et arrière)
3) Rétroviseur gauche
4) Instruments et indicateurs de bord
5) Rétroviseur droit
6) Levier de frein avant
7) Poignée d’accélérateur
8) Commandes électriques sur le guidon droit
9) Contacteur d’allumage/verrou de direction (
10)Grilles de protection des enceintes acoustiques (
LÉGENDE
1) Voyant de pression d’huile moteur (
2) Voyant clignotant gauche ( ) couleur vert
3) Totaliseur kilométrique digital
manuel d’emploi et d’entretien Atlantic 500
14
1
9
7
8
- - )
) couleur rouge
10
2
17
6
1
13
14
4
5
16
15
21
19
11
12
)
) cou-
8
6
7
5
4) Tachymètre
5) Voyant clignotant droit ( ) couleur vert
6) Voyant plein phare (
7) Voyant réserve de carburant ( ) couleur jaune ocre
8) Indicateur de niveau de carburant ( )
9) Boutons sélection fonction et réglage horloge digitale
10)Horloge digitale
11)Indicateur de température liquide de refroidissement (
12)Voyant température liquide de refroidissement élevé (
leur rouge
13)Voyant feux de position et code (
14)Voyant frein de stationnement (
).
15)Voyant béquille latérale baissée (
16)Voyant « EFI »
17)Compte-tours
18)Ecran LCD
19)Sélection fonction écran du 3 et mise à zéro de 18 et 3
20)Voyant ABS
21)Voyant antivol (IMMOBILISEUR)
9 10
ABS
18
20
) couleur bleu
3
) couleur vert
)
) couleur ocre
TABLEAU DES INSTRUMENTS ET INDICATEURS DE BORD
ATTENTION
Description
Avec la clé positionnée sur on “ ” pendant les 3 premières secondes, tous les voyants prédisposés, tout l’éclairage du tableau de bord et tous les segments des 3 écrans s’allument pour un contrôle des indicateurs de bord.
Fonction
Voyant clignotant droit ( )
Voyant clignotant gauche ( )
Voyant de pression huile moteur
Totaliseur kilométrique digital
Tachymètre
Voyant plein phare ( )
Voyant de réserve carburant ( )
Indicateur de niveau de carburant (
Horloge digitale
Voyant antivol (immobiliseur)
Voyant frein de stationnement
Il clignote en même temps que les feux de direction droits.
Il clignote en même temps que les feux de direction gauche.
Il s’allume toutes les fois que le contacteur principal est tourné sur « » avant le démarrage du
( )
moteur effectuant ainsi le test de fonctionnement du voyant.
Il doit s’éteindre lorsque le moteur démarre.
ATTENTION
circuit est insuffisante. Dans ce cas, coupez le moteur immédiatement et adressez-vous
à un Concessionnaire Officiel aprilia.
Indique le total des kilomètres parcourues, kilomètres partiels (TRIP 1, TRIP2) voir page 22.
Indique la vitesse de conduite
Il s’allume lorsque le phare principal du feu AV. est actionné ou durant l’appel de phare
(PASSING ).
Il s’allume lorsqu’il reste environ 4 litres de carburant dans le réservoir.
Il indique approximativement la quantité de carburant dans le réservoir. Lorsque l’aiguille ar-
)
rive dans la zone rouge, il reste environ 4 litres de carburant dans le réservoir.
faites l’approvisionnement dans les plus brefs délais, voir page 24 (CARBURANT).
L’écran peut afficher ou l’heure ou la date, voir page 20 (HORLOGE DIGITALE).
Uniquement pour les véhicules prédisposés. Lorsque la moto est éteinte, il clignote de manière dissuasive contre le vol. Il confirme que le système antivol est en service.
Uniquement pour les véhicules prédisposés. Il indique que le frein à main est actionné.
ATTENTION
Si le voyant s’allume pendant le fonctionnement normal du
moteur, cela signifie que la pression de l’huile moteur dans le
Enlevez le frein avant le départ.
manuel d’emploi et d’entretien Atlantic 500
Dans ce cas,
15
Description
Voyant ABS (Anti braking system)
Indicateur de température liquide de
refroidissement (
Voyant température du liquide de refroidissement élevée (
Voyant de code ( )
Voyant béquille latérale baissée
Voyant de contrôle injection électronique d’essence (EFI)
Compte-tours
Ecran LCD multifonctions
manuel d’emploi et d’entretien Atlantic 500
16
)
)
Fonction
Uniquement pour les véhicules prédisposés. Il effectue le contrôle du système antiblocage. Il
s’allume en cas d’anomalie.
ATTENTION
le moteur et adressez-vous à un Concessionnaire Officiel aprilia.
Il indique approximativement la température du liquide de refroidissement dans le moteur, lorsque l’aiguille commence à s’éloigner du niveau «Min», la température est suffisante pour pouvoir conduire le véhicule. La température normale de marche se situe vers le milieu de l’échelle.
Si l’aiguille arrive dans la zone rouge ou si le voyant s’allume, coupez le moteur et contrôlez le
niveau du liquide de refroidissement, voir p.29 (LIQUIDE DE REFROIDISSEMENT)
ATTENTION
Il s’allume lorsque l’indicateur de température du liquide de refroidissement arrive dans la zone
rouge. Coupez le moteur immédiatement et contrôlez le niveau du liquide de refroidissement,
voir page 29 (LIQUIDE DE REFROIDISSEMENT).
ATTENTION
Il s’allume lorsque l’ampoule de code du feu avant est allumée.
Il s’allume lorsque la béquille latérale est abaissée.
ATTENTION
Il s’allume pendant environ trois secondes, toutes les fois que le contact est amené sur “
et le moteur non démarré, en effectuant de cette manière le test de fonctionnement du système d’injection. Le voyant doit s’éteindre lorsque le moteur démarre.
ATTENTION
système électronique de l’injection. Dans ce cas, coupez immédiatement le moteur et
adressez-vous à un Concessionnaire Officiel aprilia.
Indique le régime du moteur en tours/minute.
L’écran peut afficher la température extérieure, la vitesse maximum, la vitesse moyenne, la
tension de batterie, la consommation moyenne depuis le dernier « RESET », le chronomètre
et les kilomètres restants avant la prochaine révision, voir p. 21 (ECRAN LCD
MULTIFONCTIONS).
Si ce voyant s’allume pendant le fonctionnement normal du
moteur, cela signifie qu’un problème s’est produit dans le
système antiblocage. Dans ce cas, coupez immédiatement
Si la température maximum tolérée est dépassée (zone rouge
«Max» de l’échelle), le moteur pourrait se détériorer gravement.
Si la température maximum est dépassée pendant un certain
temps, le moteur peut être gravement détérioré.
Une fois la béquille latérale baissée, le voyant est allumé et
le véhicule ne peut pas démarrer.
Si le voyant s’allume pendant le fonctionnement normal du
moteur, cela signifie qu’un problème s’est produit dans le
”
Loading...
