BEDIENUNGSANLEITUNG AUDIO-INTERFACE
© ZOOM Corporation
Dieses Handbuch darf weder in Teilen noch als Ganzes in irgendeiner Form reproduziert werden.
Interface-Audio Bedienungsanleitung
Inhalt
Inhalt |
|
|
|
|
2 |
Audio-Interface und Bedienoberfläche |
|
|
|
|
4 |
Überblick über die Installation von Cubase LE |
|
|
|
|
6 |
Audio-Interface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
. . . |
. |
. |
. 6 |
Bedienoberfläche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
6 |
R8-Audio-Interface: Systemvoraussetzungen |
|
|
|
|
7 |
Cubase.LE.Startup.Guide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
. . . |
. |
. |
. 7 |
Audio-Interface-Modus: Verbindungen herstellen und entfernen |
|
|
|
|
8 |
Erstinbetriebnahme.des.R8.mit.dem.Computer. . . . . . . . . . . . . . . . . . |
. |
. . . |
. |
. |
. 8 |
R8.verbinden.und.einrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
. . . |
. |
. |
. 8 |
Verbindung.trennen. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. |
.. |
.. .. .. |
.. |
.. |
..9 |
Funktionen der Bedienoberfläche |
|
|
|
|
10 |
Über.die.Bedienoberfläche.. . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . |
. |
. |
10 |
|
Bedienoberfläche.einrichten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
10 |
Transport-Sektion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
11 |
Bedienung der Fader-Sektion |
|
|
|
|
12 |
Über.Bänke. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
12 |
Bedienung.der.Fader-Sektion. . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . |
. |
. |
12 |
|
R8-Pegelanzeigen.(Betrieb.als.Audio-Interface). . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
13 |
Funktionstasten einrichten |
|
|
|
|
14 |
Einrichten.der.Funktionstasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
14 |
Kurzübersicht über die Funktionen der Bedienoberfläche |
|
|
|
|
15 |
Aufnahme mit Cubase LE |
|
|
|
|
16 |
Anlage.eines.neuen.Projekts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
16 |
Neuen.Audio-Track.erzeugen. . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . |
. |
. |
17 |
|
Anschluss.eines.Instruments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
18 |
Anpassen.des.Aufnahmepegels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
19 |
Aufnahme.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
20 |
Aufnahme.wiedergeben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
20 |
Import von Audiodaten in Cubase LE |
|
|
|
|
22 |
Import.über.Drag.&.Drop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . |
. |
. |
22 |
|
Einsatz.des.Befehls.„Import“ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|
24 |
2
Der Mixer im Audio-Interface-Modus |
26 |
Lautstärke,.Reverb.Send,.Pan . . . . . . . . . . . . . . |
. . . . . . . . . . . . . . . . . . 26 |
Stereo-Link. . . . . . . . . . . . . . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . 26 |
Balance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . . . . . . . . . . 26 |
Tuner |
27 |
Chromatischer.Tuner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
27 |

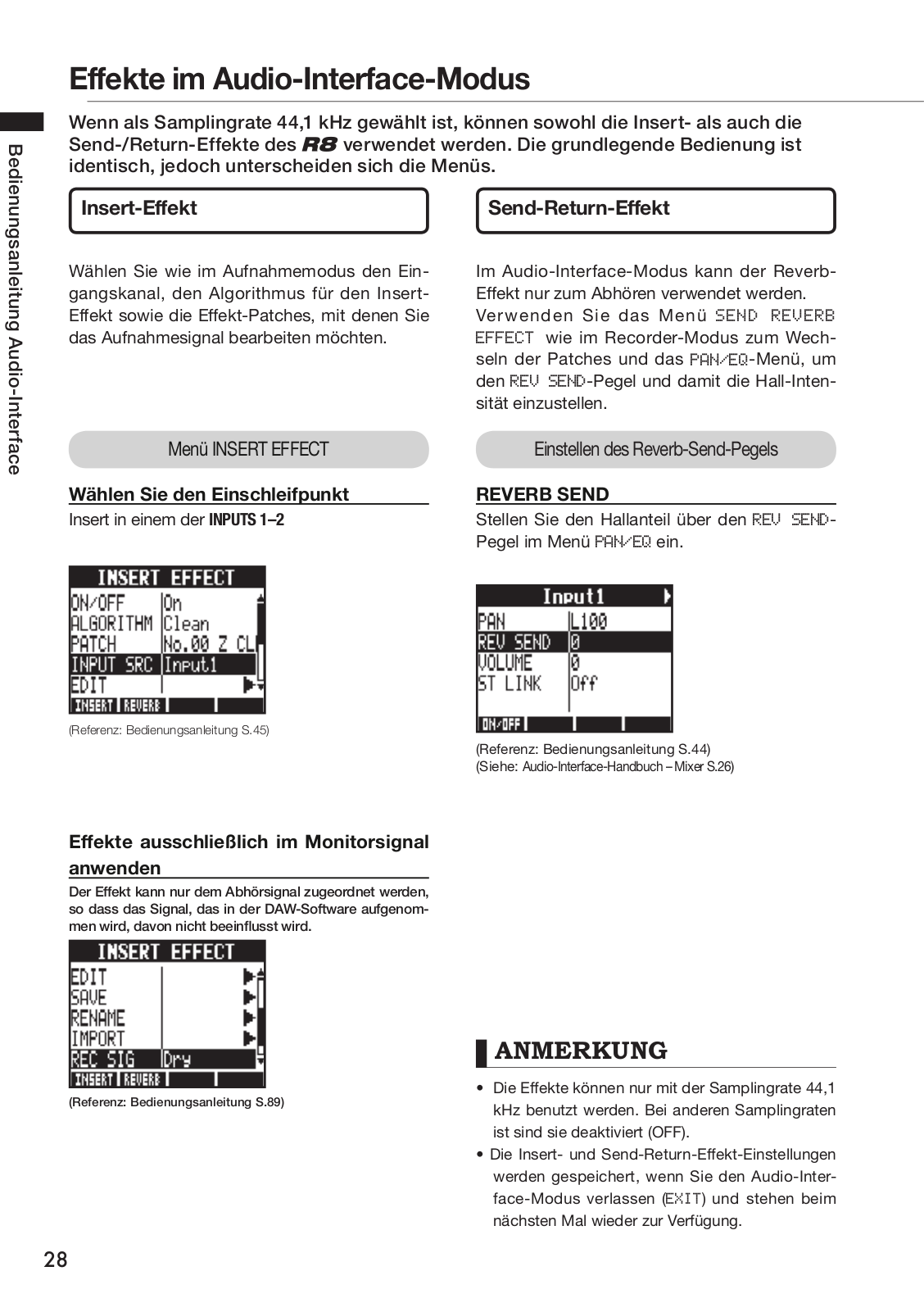

Effekte im Audio-Interface-Modus |
28 |
INSERT-Effekt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
28 |
SEND-Return-Effekt.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
28 |
Patches verwenden |
29 |
Patch-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
29 |
Patch.zurücksetzen.(Werkseinstellungen). . . . . . . . . . . . . . . . . . . . . |
. . . . . . 29 |
Bedienoberfläche für andere DAWs einrichten |
30 |
Logic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . . . 30 |
SONAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
31 |
Ableton.Live . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
32 |
Digital.Performer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
33 |
Interface-Audio Bedienungsanleitung
3
Interface-Audio Bedienungsanleitung
Audio-Interface und Bedienoberfläche
Dieser Abschnitt erklärt, wie Sie das Gerät mit einem Computer verbinden und den Betrieb als Audio-Interface und die Bedienoberflächenfunktionen des für eine DAW und andere Software einrichten
Funktionen des Audio-Interface und der Bedienoberfläche
INPUT-Buchsen |
PHONES-Buchse |
|||||||||||||||||||
Gitarren und andere |
Wiedergabegerät wie |
|||||||||||||||||||
|
Kopfhörer oder |
|||||||||||||||||||
Stereo |
Audio-Anlage |
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
USB
Audio-Interface
Die Einund Ausgänge des können als Hochgeschwindigkeits-USB-Audio- Interface (USB 2.0) mit zwei Einsowie zwei Ausgängen mit bis zu 24 Bit/96 kHz betrieben werden. Bei einer Samplingrate von 44,1 kHz stehen die internen Effekte zur Verfügung und das Gerät kann über den USB-Port vom Computer mit Strom versorgt werden.
OUTPUT-Buchsen
Stereoanlage, aktive Lautsprecher etc.
Windows/Mac
DAW-Software
Cubase LE etc.
Audiotreiber
Bedienoberfläche: Funktionen
Mit den Funktionen der Bedienoberfläche können Sie über USB die auf Ihrem Computer installierte DAW-Software steuern. Laufwerksfunktionen wie Wiedergabe, Aufnahme und Stopp stehen ebenso zur Verfügung wie die Steuerung der Fader Ihrer DAW-Software. Zudem können verschiedene andere DAW-Software- Funktionen den Tasten F1~F5 zugewiesen werden (zuweisbare Funktion ist von der jeweiligen DAW abhängig).
4
Die Inputs unterstützen unterschiedliche Signalquellen wie Gi-
tarren, Mikrofone und Line-Level- Instrumente
Eine der beiden Eingangsbuchsen ist für hochohmige Signale geeignet. Die beiden Buchsen für XLRund Klinkenstecker liefern eine Phantomspannung von 24 bzw. 48V.
Es können beliebige Quellen von hoc - hohmigen Gitarren und Bässen über dynamische und Kondensator-Mikrofone bis zu Line-Geräten wie z.B. Synthesizern angeschlossen werden. Akustikgitarre und Gesang lassen sich bequem mit den eingebauten leistungsfähigen Kondensatormikrofonen aufnehmen.
Vielseitige Effekt-Funktionen
Sie können bestimmten Kanal-Pfaden die internen Insert-Effekte zuweisen und über den Send-Return des Mixers zwei Send- Return-Effekt einbinden. Diese Effekte stehen selbstverständlich für die Auf - nahme zur Verfügung, können aber auch nur abhörseitig benutzt werden.
Beispielsweise können Sie bei Gesangsaufnahmen nur das Monitorsignal mit Hall versehen, um das Singen zu erleichtern.
Interner vielseitiger Mixer
Verwenden Sie den Mixer des zur Anlage einer Monitor-Mischung. Wenn Sie beispielsweise gleichzeitig Gitarre und Gesang aufnehmen, können Sie so Lautstärkeverhältnis, Panning und ReverbAnteil regeln.
Darüber hinaus können Sie das Verhältnis zwischen dem internen Mixer und dem Sound aus dem Computer einstellen.
Multifunktionales Stimmgerät
Neben der chromatischen Standardstimmung unterstützt das multifunktionale Stimmgerät auch 7-saitige Gitarren, 5-saitige Bässe sowie verschiedene Dropped-Stimmungen.
Interface-Audio Bedienungsanleitung
5
Interface-Audio Bedienungsanleitung
Überblick über die Installation von Cubase LE
Damit dasmit DAW-Software verwendet werden kann, muss zuerst ein Audiotreiber installiert und konfiguriert werden * Die Beschreibung erfolgt anhand von Cubase LE
Audio-Interface |
Bedienoberfläche |
Der fungiert als Schnittstelle zwischen einem Computer und externen Audiogeräten bzw. -Instrumenten, um diese mit einer DAW oder anderen Software-Programmen aufzunehmen. Auch hochohmige Instrumente und Mikrofone mit Phantomspeisung können angeschlossen werden.
Mit Hilfe der Fader und Tasten des können Sie die Laufwerksund Mischfunktionen Ihrer DAW(Digital Audio Workstation)- Software auf Ihrem Computer steuern.
Installieren der DAW-Software |
siehe:.„Cubase.LE.Startup.Guide". |
Cubase LE |
|
Treiber installieren |
siehe:.„Cubase.LE.Startup.Guide“. |
ZOOM R8 Audio-Treiber*
Das R8 mit dem Computer verbinden S.8
Audio-Interface einrichten
Einrichten der DAW-Software
Geräteeinstellungen |
siehe:.„Cubase.LE.Startup.Guide“. |
|
ZOOM R8 Audio-Treiber |
|
|
Bedienoberfläche einrichten |
S. 10, 30~ |
|
Mackie Control |
|
|
|
Aufnahme |
S.16 |
*Für den Betrieb mit einem Macintosh wird kein Treiber benötigt
6
Audio-Interface: Systemvoraussetzungen
-Audio-Interface:
Systemvoraussetzungen
Windows
Windows® XP SP3 oder neuer (32-Bit) Windows® Vista SP1 oder neuer (32-Bit, 64-Bit) Windows® 7 (32-Bit, 64-Bit)
32-Bit: Intel® Pentium® 4 1,8 GHz oder schneller 64-Bit: Intel® Pentium® Dual Core 2,7 GHz oder schneller
32-Bit: RAM 1 GB oder mehr
64-Bit: RAM 2 GB oder mehr
Installationsanleitung für Cubase LE
Eine genaue Installationsanleitung für den ZOOM Audio-Treiber und die Software Cubase LE finden Sie in der Installationsanleitung für Cubase LE.
Intel Mac
OS X 10.5.8 oder neuer/10.6.5 oder neuer
Intel® Core Duo 1,83 GHz oder schneller
RAM 1 GB oder mehr
Für alle Systeme:
USB 2.0-kompatibler USB-Port
•USB-Hubs werden nicht unterstützt
•Intel®-Chipsatz empfohlen.
Anmerkung zu den Beschreibungen und Bildern
Dieses Handbuch wurde basierend auf dem Betrieb mit Windows-Systemen angelegt. Spezielle Funktionen unter Mac OS X sind gesondert vermerkt.
Alle Bildschirmfotos zeigen die Windows-Version von Cubase LE.
Hinweis zu Warenzeichen
• Die Logos SD und SDHC
sind Warenzeichen.
•Windows®, Windows® XP, Windows Vista® und Windows 7® sind eingetragene Warenzeichen von Microsoft® in den USA.
•Macintosh® und Mac OS® sind Warenzeichen von Apple Inc.
•Steinberg und Cubase sind eingetragene Warenzeichen der Steinberg Media Technologies GmbH.
•Intel® und Pentium® sind Warenzeichen der Intel Corporation.
•MACKIE Control ist ein eingetragenes Warenzeichen von LOUD Technologies.
•Logic ist ein Warenzeichen von Apple Inc.
•SONAR ist ein Warenzeichen von Cakewalk, Inc.
•Ableton Live ist ein Warenzeichen der Ableton AG.
•Digital Performer ist ein eingetragenes Warenzeichen von Mark of the Unicorn.
•Alle weiteren Produktnamen, Warenzeichen, eingetragenen Warenzeichen und in diesem Handbuch erwähnten Firmennamen sind Eigentum ihres jeweiligen Besitzers.
Zur Verbesserung des Produkts können die Spezifikationen ohne vorherige Ankündigung geändert werden.
Interface-Audio Bedienungsanleitung
7
Interface-Audio Bedienungsanleitung
Audio-Interface-Modus: Verbindungen herstellen und entfernen
Hier wird erläutert, wie Sie denüber ein USB-Kabel an einem Computer anschließen bzw die Verbindung trennen Einzelheiten erfahren Sie im mitgelieferten Handbuch Cubase LE Startup Guide
Erstinbetriebnahme desmit dem Computer
1Installieren Sie die DAW-Software Cubase LE auf dem Computer.
2Installieren Sie den ZOOM Audiotreiber von der mitgelieferten SD-Karte auf dem Computer. (*Für den Betrieb mit einem Macintosh wird kein Treiber benötigt)
siehe: „CubaseLEStartupGuide“
3Schließen Sie denam Computer an.
verbinden und einrichten
4 Richten Sie Ihre DAW-Software ein. Gerät einrichten
siehe: „Cubase LE Startup Guide“
Bedienoberfläche einrichten S. 10 Mackie Control
verbinden und einrichten
1Schließen Sie denmit einem USB-Kabel am Computer an.
2 Drücken Sie USB.
3 Wählen Sie AUDIO I/F.
Menüpunkt umschalten
Drücken Sie ENTER.
4 Wählen Sie EXECUTE.
Menüpunkt umschalten
Drücken Sie ENTER.
ANMERKUNG
•Der ZOOM-Audiotreiber ist unbedingt nötig, um den
als Audio-Interface für eine DAWSoftware wie z.B. Cubase LE zu verwenden. (*Für den Betrieb mit einem Macintosh wird kein Treiber benötigt)
•Laden Sie den neuesten -Audiotreiber von der ZOOM-Corporation-Webseite herunter. http://www.zoom.co.jp/
8
Verbindung trennen
1 Drücken Sie unter
.
Oder drücken Sie .
2 Wählen Sie YES.
Menüpunkt umschalten
Drücken Sie ENTER.
ANMERKUNG
Wählen Sie CONTINUE, um dieselben Einstellungen wie bisher zu benutzen.
•.Einstellungen.für.INSERT.EFFECT
•.Einstellungen.für.SEND.RETURN.EFFECT.
•.Mixer-Einstellungen.
•.TUNER-Einstellungen.
Wählen Sie RESET, um jede Einstellung auf Werkszustand zurückzusetzen.
•Im Betrieb als Audio-Interface und Bedienober-
fläche kann der über ein USB-Kabel und den USB-Bus mit Strom versorgt werden.
•Wir empfehlen, die Systemsoftware des immer auf dem aktuellsten Stand zu halten.
Interface-Audio Bedienungsanleitung
9
Interface-Audio Bedienungsanleitung
Funktionen der Bedienoberfläche
Wenn Sie denüber USB als Audio-Interface angeschlossen haben, können Sie mit den Tasten und Fadern des
die Laufwerksund Mixer-Funktionen von Cubase LE bedienen
Über die Bedienoberfläche |
Bedienoberfläche einrichten |
Im Betrieb als Bedienoberfläche können Sie
den Tasten und Reglern des bestimmte Siehe verbinden und einrichten ab S.8
Funktionen in Cubase LE zuweisen.
Transport-Sektion |
S.11 |
Über Bänke |
S.12 |
Die Fader-Sektion |
S.12 |
HINWEIS
Tasten zuweisen
Eine.Liste.mit.Funktionen,.die.den.Drehreglern.und. Tasten.sowie.weiteren.von.Cubase.LE.unterstützten. Laufwerks-.bzw .Funktionstasten.des..zuge- wiesen.werden.können,.finden.Sie.im.Abschnitt. „Kurzübersicht.über.die.Funktionen.der.Bedienoberfläche“.in.diesem.Handbuch
Referenz:.Kurzübersicht.über.die.Funktionen. |
S.15 |
der.Bedienoberfläche |
|
5 Starten Sie nun Cubase LE.
6Wählen Sie in Cubase LE im Menü „Devices“ den Eintrag „Device setup…“
Öffnen Sie das Fenster „Device Setup…“
7Links oben im Fenster Device Setup werden die Tasten [+], [−] und [|<] eingeblendet. Klicken Sie auf [+] und wählen Sie „Mackie Control“
8Legen Sie den MIDI-Input und -Output fest.
MIDI-Input: |
ZOOM R8 |
MIDI-Output: |
ZOOM R8 |
10
Transport-Sektion
Sie können die Bedienoberfläche so konfigurieren, dass mit den Laufwerkstasten des bestimmte Funktionen von Cubase LE gesteuert werden.
F1-Taste |
F2-Taste |
F3-Taste |
F4-Taste |
F5-Taste |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
REW-Taste |
FF-Taste |
STOP-Taste |
PLAY-Taste REC-Taste |
|
Zurück- |
Vor- |
Stop |
Wieder- |
Aufnahme |
spulen |
spulen |
|
gabe |
|
HINWEIS
Schließen.Sie.einen.Fußschalter.an.der.Buchse.CONTROL IN.an,.um.die.Wiedergabe.(Start/Stop).oder. die.Auswahl.von.Effekt-Patches.per.Fuß.zu.steuern,. wenn.Sie.den.
.als.Audio-Interface.verwenden
Siehe:.. |
Bedienungsanleitung |
S.113 |
|
. |
Einsatz.eines.Fußschalters |
||
|
Interface-Audio Bedienungsanleitung
11
