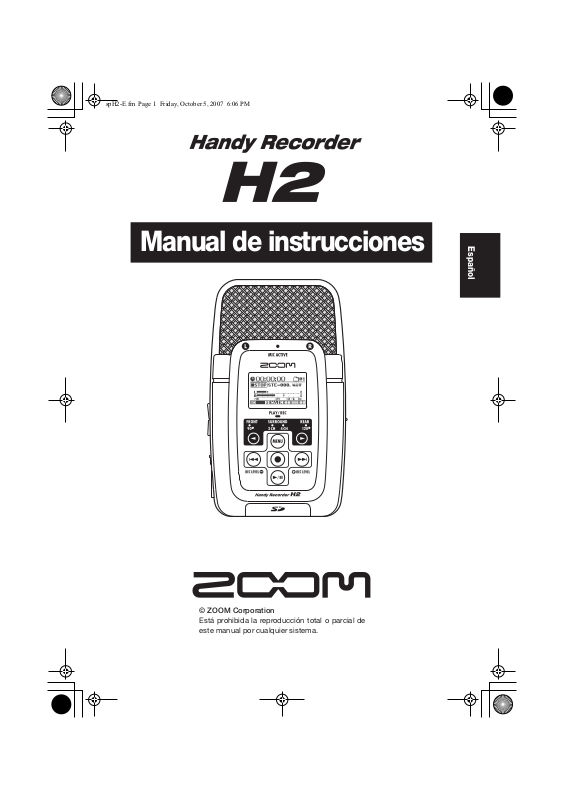

Zoom H2 Instruction Manual [es]

Manual de instrucciones

Español

Está prohibida la reproducción total o parcial de este manual por cualquier sistema.

PRECAUCIONES DE SEGURIDAD / Precaciones de uso

• Altos niveles de humedad

PRECAUCIONES DE SEGURIDAD

En este manual se utilizan símbolos para resaltar advertencias y precauciones que debe tener en cuenta de cara a evitar posibles accidentes. Su signiﬁcado es el siguiente:

Este símbolo indica que hay explicaciones acerca de aspectos extremadamente peligrosos. Si usted ignora lo indicado por este símbolo y maneja el

Atención

aparato de forma incorrecta, esto puede producirle daños serios e incluso la muerte.

Este símbolo indica que hay explicaciones acerca de aspectos sobre los que debe tener cuidado. Si usted ignora este símbolo y usa el aparato de forma incorrecta,

Cuidado

puede producirle daños al aparato e incluso a sí mismo.

Lea y cumpla lo indicado en los siguientes puntos para asegurarse un funcionamiento sin problemas del H2.

Alimentación

Dado que el consumo eléctrico de la unidad es bastante

Atención

elevado, le recomendamos que utilice el adaptador CA siempre que pueda. Si va a manejar la unidad a pilas, use solo pilas alcalinas.

[Funcionamiento con el adaptador CA]

• Utilice solo un adaptador CA que proporcione a la unidad 9 V DC, 300 mA y que disponga de un conector con "polo central negativo" (Zoom AD-0006). El uso de cualquier otro tipo de adaptador podría dañar la unidad e incluso suponer un riesgo para su propia seguridad.

• Conecte el adaptador CA solo a una salida con el tipo de voltaje que requiera el adaptador.

• Para desconectar el adaptador CA del enchufe, tire del adaptador y no del cable.

•

Desenchufe el adaptador CA durante las tormentas o cuando no vaya a utilizar la unidad durante algún tiempo

[Funcionamiento a pilas]

• Utilice dos pilas IEC R6 (tamaño AA) convencionales (alcalinas).

• El H2 no puede recargar las pilas.

• Fíjese en la etiqueta de las pilas y compruebe que son del tipo adecuado.

• Cuando no vaya a utilizar la unidad durante algún tiempo, quite las pilas.

• Si se fuga el electrolito, limpie a fondo el compartimento para pilas y los extremos de las pilas para eliminar cualquier resto de electrolito.

• Mientras esté utilizando la unidad, la tapa del compartimento para pilas debe estar cerrada.

Entorno

Para evitar incendios, descargas eléctricas o averías del

Atención

aparato, evite utilizar el H2 en entornos en los que pueda quedar expuesto a:

• Temperaturas excesivas

• Fuentes de calor como radiadores o calefactores

• Niveles de polvo o arena muy elevados

• Vibraciones o golpes excesivos

Manejo

• No coloque nunca encima del H2 recipientes que

Atención

contengan líquidos, como jarrones, ya que el líquido podría derramarse y dar lugar a descargas eléctricas.

• No coloque tampoco encima del H2 velas, ni ningún otro objeto con llama, ya que podrían provocar incendios.

• El H2 es un instrumento de precisión. No aplique una

Cuidado

fuerza excesiva sobre las teclas y controles. Tenga cuidado de que la unidad no se le caiga al suelo y de no someterla tampoco a golpes.

• Tenga cuido de que no se introduzcan objetos extraños (monedas, etc) o líquidos dentro de la unidad.

Conexión de cables y conectores de entrada y salida

Cuidado

Antes de conectar y desconectar ningún cable, apague siempre el H2 y el resto de equipos. Antes de trasladar este aparato de un lugar a otro, apáguelo y desconecte todos los cables de conexión y el cable de alimentación

Alteraciones

No abra nunca la carcasa del H2 ni trate de modiﬁcarlo ya

Atención

que eso puede producir daños en la unidad

Volumen

No utilice demasiado tiempo el H2 a un volumen

Cuidado

excesivamente elevado ya que ello podría producirle daños auditivos.

Precauciones de uso

Interferencias eléctricas

Por motivos de seguridad, el H2 ha sido diseñado para ofrecer la máxima protección contra las radiaciones electromagnéticas emitidas desde dentro de la unidad, y ante interferencias exteriores. No obstante, no debe colocar cerca del H2 aparatos que sean susceptibles a las interferencias o que emitan ondas electromagnéticas potentes, ya que la posibilidad de dichas interferencias nunca puede ser eliminada por completo.

Con cualquier tipo de unidad de control digital, incluyendo el H2, las interferencias electromagnéticas pueden producir errores y dañar o destruir los datos. Trate de reducir al mínimo este riesgo de daños.

Limpieza

Use un trapo suave y seco para limpiar el H2. Si es necesario, humedezca ligeramente el trapo. No utilice nunca limpiadores abrasivos, ceras o disolventes (como el aguarrás o el alcohol de quemar) dado que pueden dañar el acabado de la superﬁcie.

Tenga siempre a mano este manual para cualquier referencia en el futuro.

ZOOM H2

Indice

PRECAUCIONES DE SEGURIDAD /

Precauciones de uso .............................2

Lo que le ofrece el H2 ..............................5

Partes del H2 ...........................................8

Conexiones .............................................10

Funcionamiento a pilas .........................11

Acerca de las tarjetas SD.......................11

Grabación ...............................................12

Configuración ......................................12

Encendido ............................................13

Selección del modo de funcionamiento Ajuste de la sensibilidad de entrada y

del nivel de grabación .......................15

Grabación y reproducción ..................17

Apagado ...............................................17

..14

Modo de grabación stereo ....................18

Acerca del modo stereo ...................... 18

Ejemplo de configuración (1):

Micros internos .................................19

Ejemplo de configuración (2):

micro externo .................................... 20

Ejemplo de configuración (3):

Equipos externos ..............................20

Selección de los patrones de micro

para los micros internos ...................21

Grabación ............................................23

Reproducción ......................................25

Modo de grabación de 4 canales .........27

Acerca del modo de 4 canales ...........27

Ejemplos de configuración .................29

Grabación ............................................29

Reproducción ......................................31

Ajuste del balance frontal/trasero/

izquierda/derecha (panorama 3D) .... 32

Funciones útiles para la grabación ...... 35

Selección del modo de grabación ...... 35

Uso de la función AGC/compresor/

limitador ............................................ 37

Atenuación de graves ......................... 38

Uso de la función de grabación automática

Uso de la función de pre-grabación ... 42 Grabación de una señal stereo en mono

(solo modo stereo)

............................. 43

Funciones útiles para la reproducción

Selección del modo de reproducción Uso de la función de repetición A-B .. 46

.39

.... 45

Operaciones de ficheros ...................... 47

Ficheros y carpetas ............................. 47

Seleción de una carpeta

(solo modo stereo) ........................... 48

Selección de un fichero ......................48

Visualización de la información de

fichero ............................................... 49

Asignación de un nombre a un fichero

(solo modo stereo)

Supresión de un fichero ...................... 52

División de un fichero

(solo modo stereo) ............................ 53

Aumento del nivel global del fichero

(función de normalización) ............... 54

Conversión de un fichero WAV en un

fichero MP3 (solo modo stereo) ....... 55

onversión de un par de ficheros de 4 canales en

un fichero stereo (solo modo de 4 canales)

Verificación de la lista de marcas ....... 59

............................. 50

.57

Operaciones de tarjeta SD ................... 60

Verificación del espacio disponible

en la tarjeta SD ................................. 60

Formateo de una tarjeta ..................... 61

Errores de caída de la señal de la tarjeta SD

.62

ZOOM H2

Indice

Afinación de un instrumento .................63

Uso de la afinación cromática ............63

Uso del afinador específico para

guitarra/bajo ......................................64

Ajuste del tono de referencia del

afinador .............................................66

Uso del metrónomo ...............................67

Activación y desactivación del

metrónomo/claqueta ........................67

Ajustes opcionales del metrónomo/

claqueta .............................................69

Conexión del H2 a un ordenador ..........71

Uso del H2 como un lector de tarjetas Uso del H2 como un interface audio ..73

...71

Otras funciones ...................................... 78

Ajuste de la fecha y hora ..................... 78

Uso de la función de monitorización .. 79 Alimentación para un micro exterior

(solo modo stereo) ...........................80

Ajuste del contraste de la pantalla .....81

Control del ajuste on/off de la

retroiluminación

Especificación del tipo de pila ............83

Ajustes de la función de bloqueo de

teclado .............................................. 84

Actualización del software del sistema

.................................. 82

.. 84

Especificaciones técnicas..................... 86

Resolución de problemas ......................88

Mensajes de error ..................................89

Indice alfabético .....................................90

• Windows, Windows XP y Windows Vista son marcas comerciales registradas de Microsoft Corporation.

• Macintosh y MacOS son marcas comerciales registradas de Apple Computer.

• Los símbolos SD y SDHC son marcas comerciales.

• El uso de la tecnología de compresión MPEG Layer-3 audio se realiza bajo licencia de Fraunhofer IIS y Sisvel SpA.

• Todas las demás marcas comerciales, nombres de productos o de empresas son propiedad de sus respectivos propietarios.

ZOOM H2

Lo que le ofrece el H2

Enhorabuena por la compra de su grabadora ZOOM H2 (a la que haremos referencia como "H2"). El H2 es una extraordinaria grabadora con base en una tarjeta SD que incluye dos modos de

funcionamiento: uno para la grabación de dos canales (stereo) y otro para la grabación de cuatro canales. Esta sección le describe las características principales de este aparato.

Grabación en el modo stereo (→ p. 12, p. 18)

En el modo stereo, se utilizan los micrófonos internos u otra fuente como un micrófono externo o un reproductor de CDs para grabar una señal stereo de dos canales.

■Uso de los micrófonos internos

Los micrófonos internos le permiten grabar una fuente de sonido procedente tanto desde delante como desde detrás de la unidad. El ángulo de directividad cubierto por estos micrófonos es de 90 grados para los micrófonos del lado frontal y de 120 grados para los traseros. Elija la disposición de los micros con la que consiga mejores resultados. A continuación incluimos algunos ejemplos acerca el uso de micros internos.

●

Voces solistas o un único instrumento

Dirija el panel frontal del H2 hacia la fuente sonora. El ángulo de directividad de 90 grados le ayudará a excluir sonidos no deseados.

de sonido. El ángulo de directividad de 120 grados le ayudará a capturar toda la ambientación de la actuación.

120º

●

Grabación simultánea desde delante/detrás

La colocación del H2 en vertical le permite grabar a la vez sonido procedente tanto de la parte frontal como de la trasera de la unidad. Le resultará especialmente útil para grabar una conversación entre dos personas o para grabar el sonido de un instrumento y el de un cantante colocado delante de él.

90º

● Grabación de un grupo o captura de sonidos en exteriores

Dirija el panel trasero del H2 hacia la fuente

ZOOM H2

■Uso de un micro externo

Simplemente conecte el micrófono a la toma [EXT MIC IN] y colóquelo cerca de la fuente

Lo que le ofrece el H2

de sonido. Si utiliza un micrófono mono, solo se grabará la señal del canal izquierdo.

■

Grabación de otras fuentes externas

La toma [LINE IN] le permite conectar un reproductor de CDs u otra fuente externa para poder grabar fácilmente su señal de salida.

Grabación en el modo de 4 canales (→ p. 27)

En el modo de grabación de 4 canales, los micrófonos internos capturan fuentes en stereo tanto de la parte frontal como de la parte trasera de la unidad y crean una grabación de 4 canales. Posteriormente podrá ajustar del balance de nivel frontal/trasero/izquierda/derecha, pudiendo volcar el resultado para su reproducción en una señal de 2 canales (stereo).

Los ficheros audio creados en el modo de 4 canales también pueden ser utilizados como material fuente para un codificador de sonidos surround. Esto le permite crear un sonido surround que pueda ser reproducido en un sistema home cimema 5.1.

■

Grabación del ensayo de un grupo

Cuando los miembros del grupo están unos enfrente de otros, puede colocar el H2 en medio para grabar el sonido tanto de la parte delantera como trasera de la unidad.

El contenido de la grabación de 4 canales es mezclado en 2 canales (stereo) para su reproducción.

Puede ajustar fácilmente el balance frontal/ trasero/izquierda/derecha después de haber realizado la grabación.

■Grabación en exteriores

Coloque el H2 en vertical, con el panel frontal

dirigido hacia la fuente de sonido.

ZOOM H2

Lo que le ofrece el H2

Función de metrónomo (→ p. 67)

Puede utilizar la función de metrónomo interno del H2 como ritmo guía durante la grabación. Durante la reproducción, puede desactivar este metrónomo. Otra aplicación útil del metrónomo es para la configuración de una claqueta previa a la grabación.

Función de afinador (→ p. 63)

La función de afinador del H2 hace que resulte sencillo el afinar instrumentos. Además de la afinación cromática ya universal, también dispone de afinaciones standard de guitarra y bajo así como de distintos modos de afinación especiales.

Intercambio de ficheros audio entre un ordenador y el H2

Puede copiar ficheros audio grabados en el H2 en un ordenador, para procesarlos con el software de edición de formas de onda o grabarlos en un CD. También resulta muy sencillo copiar ficheros editados en el H2 para su reproducción.

Ficheros audio

(→ p. 71)

Uso como interface audio (→ p. 73)

El H2 también puede ser utilizado como interface audio para un ordenador, lo que le permite grabar directamente la señal de entrada del H2 en el ordenador, o reproducir la señal de salida del ordenador a través del H2.

Graba

Reproduce

Sistema monitorización

Operaciones de ficheros (→ p. 47)

Puede borrar ficheros audio grabados en la tarjeta SD, dividirlos en varios ficheros o monitorizar diversa información relativa a los mismos.

Operaciones de tarjeta SD

(→ p. 60)

ZOOM H2

Puede inicializar tarjetas SD en el H2 y comprobar el tiempo de grabación disponible en la tarjeta.

Panel frontal

Indicador

[MIC ACTIVE]

* Parpadea si la señal del micro frontal está distorsionada.

Partes del H2

Pantalla

Indicadores

patrón micro

Tecla (MIC

PATTERN)

Tecla (REW)

Tecla (PLAY/

PAUSE)

Panel trasero

Indicador

[MIC ACTIVE]

* Parpadea si la señal del micro trasero está distorsionada.

Indicador [PLAY/REC]

Tecla (MIC PATTERN)

Tecla (MENU)

Tecla (FF)

Tecla (REC)

Tapa compartimento para pilas

ZOOM H2

Partes del H2

Panel lateral izquierdo

Toma

[PHONES/LINE OUT]

Teclas VOLUME [+]/[-]

Interruptor [POWER]

Toma [DC 9V]

Panel inferior

Tapa ranura [SD CARD]

Abrir

Panel lateral derecho

Toma [EXT MIC IN]

Interruptor [MIC GAIN]

Toma [LINE IN]

Puerto [USB]

Ranura [SD CARD]

Ajuste de la fecha/hora del reloj interno

El H2 tiene un reloj interno que se utiliza para el registro de tiempo de los ficheros creados durante la grabación. La primera vez que encienda el H2, aparecerá un mensaje que le pedirá que ajuste la fecha/hora del mismo. Siga las intrucciones de la sección "ajuste de la fecha y hora" de la página 78.

Tenga en cuenta que si se salta este paso, el reloj será ajustado a la fecha por defecto (2007/01/01).

ZOOM H2

Conexiones

Para conectar otros equipos como micrófonos u otros aparatos de audio, siga estas instrucciones:

Para monitorizar la salida del H2 utilizando un sistema stereo, conecte un cable en Y a la toma [PHONES/LINE OUT] (toma de auriculares mini stereo) y ajuste el volumen con las teclas VOLUME [+]/[-].

Sistema monitorización

Panel lateral izquierdo del H2

Auriculares

Para monitorizar la salida del H2 utilizando auriculares, conéctelos a la toma [PHONES/LINE OUT] (toma de auriculares mini stereo) y ajuste el volumen con las teclas

OLUME [+]/[-].

Adaptador CA

Utilice únicamente el adaptador de CA que viene con el H2. El uso de cualquier otro tipo de adaptador podría dañar la unidad.

Para utilizar un micrófono externo, conéctelo a la toma [EXT MIC IN] (toma de auriculares mini stereo). Esta toma también admite micrófonos que reciben alimentación a través de su conector (p.80).

Panel lateral derecho del H2

Para grabar la señal de salida de un reproductor de CDs u otro equipo similar, conéctelo a la toma [LINE IN] (toma de auriculares mini stereo).

Micro stereo

Micro stereo con alimentación a través de conector

Reproductor de CDs

Ordenador

Cuando conecte el H2 a un ordenador a través del puerto [USB] (USB mini), podrá utilizarlo

NOTA

• Para utilizar los micrófonos internos, desconecte todos los equipos conectados a las tomas [EXT MIC IN] o [LINE IN]. Si tiene algo conectado a ellas, los micros internos estarán desactivados.

• Si tiene equipos conectados a las tomas [EXT MIC IN] y [LINE IN], la toma [LINE IN] tendrá prioridad.

como interface audio para el ordenador, pudiendo transferir los ficheros audio grabados en la tarjeta SD del H2 al ordenador.

ZOOM H2

Funcionamiento a pilas

El H2 también puede funcionar a pilas, no incluidas con la unidad. Coloque las pilas tal y como le indicamos a continuación:

1. Abra la tapa del compartimento

para pilas.

AVISO

Utilice pilas alcalinas/Oxyride o pilas recargables de niquel/hidruro metálico.

Panel trasero del H2

Tapa compartimento para pilas

(1) Pulse en la muesca

(2)

Deslice hacia abajo

2. Introduzca dos pilas IEC R6

(tamaño AA).

3. Cierre la tapa del compartimento

para pilas.

NOTA

• Cuando esté usando la unidad a pilas y estas estén a punto de agotarse, en pantalla aparecerá la indicación "Low Battery!". En ese caso, apague la unidad y cambie las pilas en cuanto pueda.

• Cuando esté usando la unidad a pilas, no abra la tapa del compartimento para pilas mientras la unidad esté funcionando, ya que se interrumpirá la corriente y podrían perderse datos.

Acerca de las tarjetas SD

Para utilizar el H2, se necesita una tarjeta SD como medio de grabación. Antes de encender el H2, introduzca la tarjeta en la ranura [SD CARD] tal y como le indicamos en la imagen de abajo.

NOTA

bra la tapa

Tarjeta SD

Panel inferio

Ranura [SD CARD]

Asegúrese de introducir la tarjeta en la ranura por completo. Para sacar la tarjeta, primero empuje un poco hacia dentro y luego tire hacia fuera.

ZOOM H2

• Si no coloca la tarjeta SD con la orientación correcta, no podrá introducirla hasta el fondo en la ranura.

• No introduzca ni saque la tarjeta SD mientras el H2 esté encendido para evitar una pérdida de datos.

• Puede utilizar tarjetas SD sin carcasa con una capacidad entre 16 MB y 2 GB. También puede usar tarjetas SD de 4 GB HC.

• Si intenta realizar una operación para la que se requiere una tarjeta SD y no hay introducida ninguna, en la pantalla aparecerá la indicación "No Card".

Grabación

Esta sección le explica cómo probar el H4 haciendo directamente una grabación. Para este ejemplo utilizaremos el modo stereo (grabación de 2 canales) con los micrófonos internos.

Configuración

Antes de empezar a grabar la fuente de sonido, coloque el H2 en una posición estable. El sonido puede proceder de la parte frontal o trasera del H2, pero el ángulo de grabación será diferente en cada caso (frontal: 90 grados, trasera: 120 grados). En este ejemplo utilizaremos la posición frontal.

Varios instrumentos

Soporte de sobremesa

Utilice el soporte de sobremesa incluido para colocar el H2 en una mesa u otra superficie plana. Como alternativa puede usar la pinza de micro incluida para colocar el H2 sobre un soporte de micro.

Un solo instrumento

Pinza de micro

Soporte de micr

ZOOM H2

Grabación

Encendido

Para encender el H2, utilice este procedimiento:

Introduzca una tarjeta SD en el H2.

Asegúrese de que el H2 esté apagado. Introduzca entonces la tarjeta SD en la ranura [SD CARD] (→ p. 11).

Compruebe que tiene conectado un sistema de monitorización o unos altavoces a la toma [PHONES/LINE OUT] del H2.

AVISO

Cuando utilice un sistema de monitorización externo, asegúrese de que esté apagado y con el volumen ajustado al mínimo.

Encienda primero el H2 y después el sistema de monitorización.

Para encender el H2, coloque el interruptor [POWER] en la posición ON. A continuación, encienda el sistema de monitorización y ajuste el volumen.

Cuando el H2 arranque, aparecerá la siguiente pantalla:

Esta pantalla es la denominada "pantalla inicial". Desde ella puede acceder a las distintas funciones del H2. Si se encuentra en otra pantalla, pulse repetidamente la tecla 4 (MENU) hasta que aparezca la pantalla inicial.

AVISO

El aspecto de esta pantalla puede ser algo diferente, dependiendo del modo seleccionado entonces (modo stereo o modo de 4 canales).

NOTA

• Si durante el arranque aparece la indicación "No Card" es porque el H2 no habrá detectado ninguna tarjeta SD. Compruebe que haya una tarjeta SD introducida correctamente.

• Si durante el arranque aparece la indicación "Format Card?", el H2 habrá detectado una tarjeta SD no inicializada. Para ejecutar el proceso de inicialización (formateo), utilice las teclas 3 (REW)/2 (FF) para colocar el cursor sobre YES y pulse la tecla 5 (REC).

ZOOM H2

El H2 tiene un reloj interno que se utiliza para el registro de tiempo de los ficheros creados durante la grabación. Cuando encienda el H2 por primera vez, aparecerá un mensaje que le pedirá que ajuste la fecha/hora. Siga las instrucciones que aparecen en el apartado "ajuste de la fecha y hora" de la página 78.

NOTA

Si se salta este paso, el registro de tiempo que aparecerá en todos los ficheros creados será "2007/01/01".

Grabación

)

Selección del modo de funcionamiento

El H2 tiene dos modos de funcionamiento: el modo stereo para la grabación de 2 canales y el modo de 4 canales. En este ejemplo, elegiremos el modo stereo.

1. Compruebe que aparezca la

pantalla inicial.

Si no es así, pulse repetidamente la tecla 4 (MENU) hasta que aparezca la pantalla inicial.

2. Elija el patrón de micro.

El "patrón de micrófono" es el ajuste que especifica si el sonido a capturar procederá de la parte frontal o trasera, así como el valor que tendrá el ángulo de directividad. Cuando cambie de patrón de micro, se elegirá automáticamente el modo de funcionamiento correcto. Para cambiar de patrón de micro, utilice las teclas 7/6 (MIC PATTERN). El patrón de micro activo será mostrado por los indicadores de patrón de micro.

Indicadores de patrón de micro

Encendido

Teclas (MIC PATTERN

Elija FRONT 90 (grabación stereo de sonido procedente de la parte frontal, utilizando un ángulo de 90 grados) o REAR 120 (grabación

90º

H2 H2

FRONT 90

Grabación stereo de sonido procedente de la parte frontal del H2, utilizando un ángulo de 90 grados

120º

REAR 120

Grabación stereo de sonido procedente de la parte trasera del H2, utilizando un ángulo de 120 grados

ZOOM H2

Grabación

stereo de sonido procedente de la parte trasera, utilizando un ángulo de 120 grados), dependiendo de la amplitud que abarque su fuente de sonido y de la separación a ella. Para más información sobre los patrones de micro, vea la página 21.

Cuando elija uno de los patrones de micro anteriores, el modo de funcionamiento activo pasará a ser automáticamente el modo stereo (2 canales).

NOTA

Cuando el H2 esté en el modo de reproducción, grabación o espera de grabación, o cuando tenga algo conectado a la toma [EXT MIC IN] o [LINE IN], no podrá cambiar la configuración del patrón de micro.

AVISO

• El indicador [MIC ACTIVE] del panel frontal y del panel trasero del H2 le indica el micro seleccionado en ese momento.

• Si el nivel de sonido capturado por los micrófonos delanteros y traseros es demasiado alto y produce una distorsión de la señal, el correspondiente indicador [MIC ACTIVE] parpadeará.

Indicador [MIC ACTIVE]

Encendido

Ajuste de la sensibilidad de entrada y del nivel de grabación

Para obtener unos resultados óptimos, debe ajustar la sensibilidad de entrada y el nivel de grabación a unos valores apropiados.

1. Ajuste la sensibilidad de los

micrófonos internos.

El ajuste de la sensibilidad de entrada implica el control de ganancia de la sección de entrada del H2, para que la señal procedente de los micros internos o de la toma [EXT MIC IN] pueda ser grabada con el mínimo ruido y distorsión. El interruptor [MIC GAIN] del panel lateral derecho del H2 sirve para ajustar la sensibilidad de entrada.

Utilice esta posición si la fuente de sonido está lejos del H2 o si su nivel es muy bajo.

Utilice esta posición para grabar una guitarra acústica u otros instrumentos con un volumen relativamente bajo.

Utilice esta posición si la fuente

nterruptor MIC GAIN]

de sonido está cerca del H2 o si está grabando la actuación de un grupo musical u otra fuente de sonido potente.

ZOOM H2

Panel frontal del H2

Cuando cambie la posición del interruptor [MIC GAIN], durante unos segundos aparecerá indicado en pantalla el nuevo ajuste (por ejemplo "MIC GAIN LOW").

Elija la posición del interruptor [MIC GAIN] de modo que el indicador [MIC ACTIVE] del panel frontal o trasero no parpadee cuando el volumen de la fuente de sonido esté al máximo. Si lo hace, la grabación estará distorsionada.

Grabación

)

Indicador [MIC ACTIVE]

Parpadea

Panel frontal del H2

Para ajustar el nivel de grabación, utilice las teclas 3 (REW)/2 (FF).

2. Coloque el H2 en el modo de

espera de grabación y ajuste el nivel de grabación.

El ajuste del nivel de grabación controla el nivel de la señal grabada en la tarjeta SD. Para realizar este ajuste, compruebe que aparezca la pantalla incial del modo stereo y pulse la tecla 5 (REC).

El H2 estará ahora en el modo de espera de grabación y el indicador [PLAY/REC] del panel frontal parpadeará en rojo.

Flash

El nivel de la señal de entrada será indicado por los medidores de nivel de la pantalla, y el sonido de la señal de entrada será monitorizado a través de la toma [PHONES/LINE OUT].

Indicador [PLAY/REC]

Cuando pulse una vez una de estas teclas, aparecerá indicado en pantalla el ajuste actual del nivel de grabación.

juste del nivel de grabación

0 (dB

Si continúa pulsando la tecla, irá cambiando el nivel de grabación. Ajuste el nivel tan alto como sea posible pero sin que la indicación del medidor supere los 0 (dB) durante los pasajes de mayor volumen. El rango para este ajuste va de 0 – 127.

3. Salga del modo de espera de

grabación

Para ello, pulse la tecla 1 (PLAY/PAUSE).

Nivel de la señal de entrada

ZOOM H2

Grabación

Grabación y reproducción

Los pasos que debe realizar para la grabación y reproducción son los siguientes:

1. Coloque el H2 en el modo de

espera de grabación.

En la pantalla inicial del modo stereo, pulse la tecla 5 (REC) para que el H2 entre en el modo de espera de grabación.

2. Empiece a grabar.

Pulse de nuevo la tecla 5 (REC). El indicador [PLAY/REC] del panel frontal estará ahora permanentemente encendido en rojo, y el contador que aparece en pantalla le indicará el progreso de la grabación.

Apagado

Para apagar el H2, haga lo siguiente:

1. Baje el volumen del sistema de

monitorización.

2. Apague primero el sistema de

monitorización y después el H2.

Después de comprobar que el sistema de monitorización esté apagado, para apagar el H2 coloque el interruptor [POWER] en la posición OFF. En pantalla aparecerá durante un instante la indicación "GoodBye See You!" antes de que la unidad se apague. Todos los ajustes y otros tipos de informaciones serán automáticamente grabados en la tarjeta SD.

3. Detenga la grabación.

Para detener la grabación, pulse la tecla 5 (REC). El indicador [PLAY/REC] se apagará. Cuando detenga la grabación, el contador del H2 volverá al principio y podrá hacer que la reproducción empiece a partir de ese punto.

4. Compruebe la grabación.

Para comprobar el contenido grabado, pulse la tecla 1 (PLAY/PAUSE). Durante la reproducción, el indicador [PLAY/REC] estará encendido en verde. Pulse de nuevo la tecla para detener la reproducción.

ZOOM H2

NOTA

Utilice siempre el interruptor [POWER] para encender y apagar el H2. No desconecte el adaptador de corriente cuando la unidad esté encendida ya que podría perder datos.

Modo de grabación stereo

Esta sección le explica detalladamente el procedimiento para grabar en el modo stereo.

Acerca del modo stereo

En el modo stereo, la señal procedente de los micros internos, de un micro externo, de un reproductor de CDs o de otro equipo externo es grabada en dos canales como una señal stereo. Cuando el H2 está en el modo stereo, el proceso a seguir es el siguiente:

● Grabación de la señal de los micros internos

Elija un patrón de micro (dirección y ángulo de grabación) distinto de SURROUND 4CH. (Para más información sobre los patrones de micro, vea la página 21). Para ello, utilice las teclas 7/6 (MIC PATTERN) para hacer que se encienda su correspondiente indicador.

Contador

Le muestra el tiempo de reproducción del fichero activo o el tiempo de grabación en horas/minutos/segundos.

Estado de la grabadora

Le indica el estado operativo actual de la grabadora: reproducción, pausa, parada, espera de grabación o grabación.

Medidores de nivel

Le indica el nivel de entrada o salida activo. En el extremo derecho hay un indicador que se enciende cuando se produce una saturación de la señal (que da lugar a una distorsión e interrupción del sonido). Si se ha producido este fenómeno al menos una vez durante la reproducción o grabación, el indicador de saturación permanecerá encendido hasta el final de la misma.

Símbolo de función opcional

Cuando esté activada la reproducción repetida o la grabación automática, aparecerá aquí su correspondiente símbolo.

Indicador de pila

Le muestra la carga de la pila.

Se enciende el indicador para el patrón de micro elegido

Teclas (MIC PATTERN)

●

Grabación de la señal de un micro externo o de otro equipo exterior

Conecte el dispositivo a la toma [EXT MIC IN] o [LINE IN]. En cuanto conecte un cable a una de estas tomas, se desactivarán los micros internos. La imagen que aparece a continuación le muestra la pantalla inicial del modo stereo. Esta pantalla le permite acceder a la información explicada en dicha imagen.

Número de carpeta

Aparecerá indicada aquí la carpeta (unidad jerárquica) (01 - 10) utilizada para grabar los ficheros.

Nombre del fichero

Normalmente, vendrá indicado aquí el nombre del fichero que esté siendo reproducido. En el modo de grabación o de espera de grabación, el nombre que aparecerá aquí será el del fichero utilizado para la grabación.

Tiempo de grabación restante

Le indica el tiempo de grabación disponible, calculado de acuerdo al modo de grabación elegido (formato de fichero, cuantización, frecuencia de muestreo).

ZOOM H2

Modo de grabación stereo

Ejemplo de configuración (1): Micros internos

Cuando utilice los micros internos para grabar en el modo stereo, podrá grabar una fuente de sonido situada delante o detrás del H2. Al elegir el correspondiente patrón de micro, el ángulo de directividad será ajustado a 90 ó 120 grados (→ p.

21). También puede colocar el H2 en el centro y grabar sonidos en los sentidos frontal y trasero. Para realizar la grabación stereo de sonido en sentido frontal o trasero, el correspondiente panel del H2 debe estar dirigido hacia la fuente de sonido.

Utilice el soporte de sobremesa incluido para colocar el H2 en una mesa u otra superficie plana. Como alternativa puede usar la pinza de micro incluida para colocar el H2 sobre un soporte de micro. Evite colocar el H2 en el suelo, ya que también captará el sonido de los pasos, vibraciones, etc.

Grabación de voces o instrumentos solistas

■

La configuración del patrón de micro también determina el ángulo de directividad. Es recomendable elegir "FRONT90" y utilizar los micros frontales para centrase en la fuente de sonido y excluir los sonidos no deseados. La distancia entre la fuente de sonido y el H2 debe estar comprendida entre 10 y 30 cm para grabaciones directas al micro y entre 50 cm y 1,5 metros para grabaciones indirectas.

■ Grabación de un grupo en directo o grabación en exteriores

En este caso lo más adecuado es que elija el ajuste "REAR 120" y que utilice los micros traseros para cubrir un rango más amplio y capturar la ambientación del lugar.

120º

NOTA

• Si sostiene en las manos el H2 durante la

grabación en exteriores, es posible que se introduzcan ruidos de forma accidental en la grabación. Para evitarlo, coloque el H2 en la pinza de micro incluida y sujete el adaptador utilizando un guante.

• Si hay viento que de lugar a ruidos y

petardeos, use el ﬁltro incluido.

■ Grabación simultánea de sonidos frontales y traseros

La colocación del H2 en vertical le permite grabar sonido procedente tanto de la parte frontal como de la parte trasera de la unidad. Esto le resultará especialmente útil por ejemplo para grabar una conversación entre dos personas o para grabar el sonido de un instrumento y el de un cantante colocado delante de él.

ZOOM H2

90º

Modo de grabación stereo

Ejemplo de configuración (2): micro externo

Para utilizar un micro externo para la grabación, conecte el micro a la toma [EXT MIC IN]. Si se trata de un micro mono, solo se grabará la señal del canal izquierdo.

Micro externo

Toma [EXT MIC IN]

Ejemplo de configuración (3): Equipos externos

Para grabar la señal de una equipo de sonido externo como un reproductor de CDs, conecte la salida del equipo a la toma [LINE IN]. Utilice el cable en Y incluido o un cable con un conector de auriculares mini stereo en ambos extremos. Tenga en cuenta que no está admitida la entrada directa de la señal de instrumentos como una guitarra eléctrica o un bajo.

Reproductor de CDs

Toma [LINE IN]

AVISO

• Si tiene algún dispositivo conectado a la toma [EXT MIC IN] o [LINE IN], los micrófonos internos serán desactivados.

• Si hay equipos conectados a la toma [EXT MIC IN] y [LINE IN], la toma [LINE IN] tendrá prioridad.

Glosario

Captación directa/indirecta

La captación directa hace referencia a grabaciones realizadas con el micrófono cerca de la fuente de sonido, mientras que la indirecta es una técnica en la que la distancia entre la fuente de sonido y el micrófono es mayor, para capturar también la ambientación y las reverberaciones de la sala.

ZOOM H2

Modo de grabación stereo

(

Selección de los patrones de micro para los micros internos

Cuando haga una grabación con los micros internos del H2, la unidad no se limitará simplemente a grabar el sonido procedente de todas las direcciones. Usted podrá controlar la dirección y el ángulo de captación del sonido. A esto es a lo que se conoce como un "patrón de micro". El H2 incluye 4 patrones de micro, 3 de los cuales podrá utilizarlos en el modo stereo.

Para elegir un patrón de micro, haga lo siguiente:

1. Compruebe que no haya nada

conectado a la toma [EXT MIC IN] o [LINE IN].

Si hubiese algo conectado en estas tomas, los micrófonos internos no funcionarían y no podría elegir el patrón de micro.

2. Compruebe que aparezca la

pantalla inicial.

Si no fuese así, no podría seleccionar el patrón de micro. Pulse repetidamente la tecla 4 (MENU) hasta que aparezca la pantalla inicial.

escogido, se elegirá un modo de grabación u otro (modo stereo o modo de 4 canales).

Se encenderá el indicador para el patrón de micro elegido

Teclas

Los patrones disponibles y sus modos correspondientes son los siguientes:

● FRONT 90º (modo stereo)

Las fuentes incluidas dentro de un ángulo de 90 grados con respecto a la parte frontal de la unidad son grabadas en stereo.

● SURROUND 2CH (modo stereo)

El sonido procedente de la parte delantera y trasera de la unidad es grabado en 2 canales.

MIC PATTERN)

3. Elija el patrón de micro.

Utilice las teclas 7/6 (MIC PATTERN) para hacer que se ilumine el indicador del patrón que quiera elegir. Cuando seleccione un patrón, su nombre aparecerá en pantalla durante un instante. En función del patrón

ZOOM H2

Modo de grabación stereo

●

SURROUND 4CH (modo de 4 canales)

El sonido stereo procedente de la parte delantera y trasera de la unidad es grabado en 4 canales. El H2 cambiará al modo de 4 canales (→ p. 27).

● REAR 120º (modo stereo)

Las fuentes dentro de un ángulo de 120 grados con respecto a la parte trasera de la unidad son grabadas en stereo.

El indicador [MIC ACTIVE] del panel frontal y trasero del H2 le mostrará el grupo de micrófonos activo entonces.

Cuando elija SURROUND 2CH o 4CH, estará encendido tanto el indicador [MIC ACTIVE] del panel frontal como el del panel trasero.

NOTA

• La conﬁguración del patrón de micro solo se aplica a los micrófonos internos. No tendrá efecto cuando utilice un micro externo.

• Cuando tenga algún dispositivo conectado a la toma [EXT MIC IN] o [LINE IN], los micrófonos externos estarán desactivados y todos los indicadores de los patrones de micro estarán apagados.

• Cuando el H2 esté en el modo de reproducción, grabación o espera de grabación, no podrá cambiar la configuración del patrón de micro.

Indicador [MIC ACTIVE]

Panel frontal del H2

Indicador [MIC ACTIVE]

Panel trasero del H2

Encendido

ZOOM H2

Modo de grabación stereo

Grabación

Para grabar en el modo stereo, haga lo siguiente:

AVISO

Cuando el H2 viene de fábrica está configurado para grabar ficheros WAV stereo (16 bits de cuantización, frecuencia de muestreo: 44.1 kHz) en el modo stereo. Puede modificar los ajustes para el formato de fichero, cuantización y frecuencia de muestreo (→ p. 35).

1. Haga que aparezca la pantalla

inicial del modo stereo.

Active la fuente que quiera grabar.

El H2 puede grabar sonidos procedentes de los micros internos, de un micro externo conectado a la toma [EXT MIC IN] o de un equipo externo conectado a la toma [LINE IN].

● Grabación del sonido de los micros internos

Compruebe que no haya nada conectado a la toma [EXT MIC IN] o [LINE IN], ya que de lo contrario no funcionarían los micros internos.

Haga los ajustes de tal modo que el indicador [MIC ACTIVE] del panel frontal o del trasero no parpadee cuando la fuente de sonido esté al máximo. Para más información sobre los ajustes recomendados del interruptor [MIC GAIN], vea la página 15.

AVISO

Recuerde que el contenido grabado sonará distorsionado si el indicador [MIC ACTIVE] parpadea.

4. Coloque el H2 en el modo de

espera de grabación.

Pulse la tecla 5 (REC) para que el indicador [PLAY/REC] del panel frontal parpadee en rojo. El nivel de entrada activo será indicado por los medidores de nivel y la señal de entrada podrá ser monitorizada a través de la toma [PHONES/LINE OUT]. El nombre del fichero que será creado aparecerá en pantalla.

Nivel de la señal de entrada

● Grabación del sonido de un micro o equipo externo

Conecte el micro externo a la toma [EXT MIC IN] o el equipo externo a la toma [LINE IN]. Tenga en cuenta que si tiene dispositivos conectados en ambas tomas, tendrá prioridad la toma [LINE IN].

3. Ajuste la sensibilidad de entrada.

Cuando utilice los micros internos o un micro exterior conectado a la toma [EXT MIC IN], ajuste la sensibilidad de entrada a un valor adecuado utilizando el interruptor [MIC GAIN].

ZOOM H2

Fichero creado por esta operación de grabación

AVISO

• Modiﬁcando convenientemente los ajustes del H2, siempre es posible monitorizar la señal de entrada, incluso cuando la unidad no esté en el modo de espera de grabación (→ p. 79).

• En el modo stereo, por cada operación de grabación se crea un nuevo ﬁchero, al que se le asigna automáticamente un nombre, utilizando el patrón "STE-xxx.WAV" o "STExxx.MP3" (donde xxx es un número entre 000 y 999). Posteriormente puede cambiar de nombre los ﬁcheros (→ p. 50).

Modo de grabación stereo

5. Ajuste el nivel de grabación.

Para ajustar el nivel de grabación, utilice las teclas 3 (REW)/2 (FF). Cuando pulse una vez una de estas teclas, aparecerá indicado en pantalla el ajuste activo del nivel de grabación. Si continúa pulsando la tecla, irá cambiando el nivel de grabación.

Ajuste el nivel tan alto como sea posible pero sin que la indicación del medidor supere los 0 (dB) durante los pasajes de mayor volumen. El rango para este ajuste va de 0 – 127.

Nivel de grabación

Para grabar la señal de un equipo externo, como un reproductor de CDs, conectado a la toma [LINE IN], controle el nivel de grabación ajustando el volumen del equipo externo.

AVISO

Para salir del modo de espera de grabación, pulse la tecla 1 (PLAY/PAUSE).

6. Empiece a grabar.

Cuando pulse de nuevo la tecla 5 (REC) en el modo de espera de grabación, el indicador [PLAY/REC] del panel frontal se quedará encendido en rojo de forma fija. El contador le indicará la posición activa en la grabación.

AVISO

• La grabación siempre comienza al principio de un ﬁchero nuevo. No es posible realizar la grabación de un ﬁchero por partes.

• Si pulsa la tecla 1 (PLAY/PAUSE) mientras esté en marcha la grabación, podrá ajustar un punto de escucha compatible con BWF. Cuando pulse la tecla 1 (PLAY/PAUSE), aparecerá en pantalla la indicación "MARKxx" (donde xx es un número comprendido entre 1 y 99) y se creará una marca (punto de escucha) con su correspondiente número.

• Puede comprobar el tiempo (horas:minutos: segundos) de las marcas introducidas con el proceso anterior (→ p. 59).

7. Detenga la grabación.

Para detener la grabación, pulse de nuevo la tecla 5 (REC) para que el indicador [PLAY/ REC] se apague. Cuando se detenga la grabación, el contador volverá al principio y el fichero estará listo para su reproducción.

8. Compruebe la grabación.

Para reproducir el contenido grabado, pulse la tecla 1 (PLAY/PAUSE). Para detener la reproducción, pulse de nuevo la tecla 1 (PLAY/PAUSE).

Si quiere rehacer la grabación, el fichero antiguo no será sobregrabado sino que se creará uno nuevo. Para más información sobre cómo borrar ficheros que ya no necesite, vea la página 52.

Glosario

BWF (Formato de onda para broadcast)

Formato muy conocido de ficheros WAV utilizado fundamentalmente para aplicaciones de broadcast. El fichero incluye información sobre su fecha de creación y los puntos de escucha.

ZOOM H2

Modo de grabación stereo

Reproducción

Esta sección le explica cómo reproducir un fichero grabado en el modo stereo.

En el modo stereo, cada operación de grabación genera un fichero stereo (formato WAV o MP3). Estos ficheros son grabados en la carpeta seleccionada entonces (01 – 10) de la tarjeta SD introducida. Para elegir un fichero stereo grabado para su reproducción, utilice el siguiente procedimiento:

1. Haga que aparezca la pantalla

inicial del modo stereo.

El fichero cuyo nombre aparece en la parte central de la pantalla es el que será reproducido. Solo podrá elegir ficheros incluidos en la carpeta seleccionada.

Número de la carpeta activa

Nombre del fichero activ

2. Elija la carpeta que contenga el

fichero que quiere reproducir.

Para seleccionar una carpeta, pulse la tecla 4 (MENU) para que aparezca la siguiente pantalla:

Esta pantalla correponde al menú principal, que le da acceso a distintos menús de ajuste.

En la pantalla del menú principal, utilice las teclas 3 (REW)/2 (FF) para colocar el cursor (símbolo quiera y pulse la tecla 5 (REC) para abrir su pantalla de ajuste. Si quiere volver a la pantalla inicial, pulse de nuevo la tecla 4 (MENU).

En este ejemplo, utilice repetidamente las teclas 3 (REW)/2 (FF) para colocar el cursor sobre "FOLDER" y pulse la tecla 5 (REC) para abrir la pantalla de selección de carpetas.

Utilice las teclas 3 (REW)/2 (FF) para colocar el cursor sobre la carpeta que quiera y pulse la tecla 5 (REC) para confirmar la selección.

Después de seleccionar la carpeta, pulse repetidamente la tecla 4 (MENU) para volver a la pantalla inicial del modo stereo.

AVISO

Si ya está seleccionada la carpeta que contiene el fichero que quiere reproducir, no será necesario que ejecute el proceso anterior.

R) sobre el elemento que

ZOOM H2

3. Elija el fichero a reproducir.

Pulse la tecla 2 (FF) para avanzar al siguiente fichero de la carpeta seleccionada entonces. Para retroceder un fichero, pulse de

Modo de grabación stereo

nuevo la tecla 3 (REW) para poner a cero el contador y vuelva a pulsar esta tecla.

AVISO

Si la carpeta seleccionada no contiene ficheros, aparecerá la indicación "NO DATA".

AVISO

Los ficheros están ordenados en las carpetas de acuerdo a su nombre (caracteres y números). La secuencia para realizar esta ordenación es la siguiente:

(espacio) ! # $ % & ‘ ( ) + , – 0 1 2 3 4 5 6 7 8 9 ; = @ A B C D E F G H I J K L M N O P Q R S T U V W X Y Z [ ] ^ _ ` a b c d e f g h i j k l m n o p q r s t u v w x y z { }˜

Mantener pulsada la tecla 3 (REW)

Rebobinado

Pulsar brevemente 3 (REW)

Cuando el contador se encuentre en mitad de un fichero, será reinicializado a cero (al principio del fichero). Si el contador está a cero, se seleccionará el fichero

previo.

Pulsar la tecla 1 (PLAY/PAUSE)

Coloca la unidad en reproducción/pausa.

4. Reproduzca el fichero elegido.

Para ello, pulse la tecla 1 (PLAY/PAUSE). Durante la reproducción, el indicador [PLAY/ REC] estará encendido en verde. Para detener la reproducción, pulse de nuevo la tecla 1 (PLAY/PAUSE).

En el modo stereo, las teclas de la unidad funcionarán tal y como le mostramos aquí abajo.

Mantener pulsada 2 (FF)

Avance rápido

Pulsar brevemente 2 (FF)

Se seleccionará el siguiente fichero.

ZOOM H2

Modo de grabación de 4 canales

Esta sección le explica cómo grabar en el modo de 4 canales.

Acerca del modo de 4 canales

En el modo de 4 canales, los micrófonos internos graban sonido stereo de la parte frontal y trasera de la unidad. El resultado es grabado como dos ficheros WAV stereo, proporcionándole 4 canales de información.

Por ejemplo, puede colocar el H2 en el centro de un grupo musical para grabar un ensayo, o puede grabar tanto el sonido específico que quiera grabar así como el sonido ambiente durante una grabación en exteriores. En una actuación en directo, puede grabar la interpretación de los músicos y la reacción del público. Para la reproducción, las señales frontales y traseras son mezcladas en una señal de dos canales (stereo). También puede ajustar posteriormente el balance frontal/trasero e izquierda/derecha o convertir la información grabada en un fichero WAV stereo.

Utilizando los dos ficheros WAV producidos en el modo de 4 canales como material fuente para un codificador de sonidos surround, puede crear un sonido capaz de ser reproducido en un sistema home cimema 5.1.

Encendido

Teclas

Cuando quiera utilizar el H2 en el modo de 4 canales, no debe tener nada conectado a la toma [EXT MIC IN] o [LINE IN].

NOTA

Cuando elija un patrón de micro distinto de SURROUND 4CH, el H2 volverá al modo stereo. (Para más información sobre otros patrones de micro, vea la página 21).

La imagen que aparece en la siguiente página le muestra la pantalla inicial del modo de 4 canales. Esta pantalla le permite acceder a la información explicada en dicha imagen.

(MIC PATTERN)

Para colocar el H2 en el modo de 4 canales, elija "SURROUND 4CH" como patrón de micro. (Para más información sobre los patrones de micro, vea la página 21). Utilice las teclas 7/6 (MIC PATTERN) del panel frontal para que el indicador de patrones de micro "SURROUND 4CH" se encienda.

ZOOM H2

Modo de grabación de 4 canales

Contador

Le muestra el tiempo de reproducción del fichero activo o el tiempo de grabación en horas/minutos/segundos.

Estado de la grabadora

Le indica el estado operativo actual de la grabadora: reproducción, pausa, parada, espera de grabación o grabación.

Medidores de nivel

Símbolo de función opcional

Cuando esté activada la reproducción repetida o la grabación automática, aparecerá aquí su correspondiente símbolo

Indicador de pila

Le muestra la carga de la pila.

Tiempo de grabación restante

Le indica el tiempo de grabación disponible, calculado de acuerdo al modo de grabación elegido (formato de fichero, cuantización, frecuencia de muestreo)

Símbolo modo de 4 canales

Le indica que el H2 está funcionando en el modo de 4 canales.

Nombre de fichero

Normalmente, aquí aparece el nombre del par de ficheros que es reproducido. Durante el modo de estpera de grabación y grabación, aquí aparece el nombre del par de ficheros usados para la grabación. En el modo de 4 canales, dos ficheros de formato WAV (frontal y trasero) son gestionados como un bloque. La indicación "SRxxxF/R.WAV" (donde xxx es un número entre 000 y 499) hace referencia al fichero stereo frontal del par y "SRxxxR.WAV" al trasero.

ZOOM H2

Modo de grabación de 4 canales

Ejemplos de configuración

A continuación le indicamos la disposición recomendada cuando utilice el H2 en el modo de 4 canales.

■ Grabación del ensayo de un grupo

Cuando los miembros de un grupo están unos enfrente de otros, puede colocar el H2 en medio para grabar el sonido tanto de la parte delantera como trasera de la unidad.

AVISO

Puede ajustar fácilmente el balance frontal/ trasero/izquierda/derecha de una grabación que haya realizado en el modo de 4 canales.

■ Grabación en exteriores

Coloque el H2 en vertical y con el panel frontal orientado hacia la fuente de sonido principal.

NOTA

Si sostiene en las manos el H2 durante la grabación en exteriores, es posible que se introduzcan ruidos de forma accidental en la grabación. Para evitarlo, coloque el H2 en la pinza de micro incluida y sujete el adaptador utilizando un guante.

Grabación

Para grabar en el modo de 4 canales, haga esto:

AVISO

• En su condición inicial, el H2 en el modo de 4 canales está configurado para grabar dos ficheros WAV (16 bits de cuantización, frecuencia de muestreo: 44.1 kHz) en el modo stereo. Puede modificar los ajustes para la cuantización y la frecuencia de muestreo (→ p. 35).

• Después de realizar una grabación en el modo de 4 canales, puede ajustar su balance frontal/ trasero/izquierda/derecha y convertir el resultado en un único ﬁchero WAV (→ p. 57).

1. Haga que aparezca la pantalla

inicial del modo de 4 canales.

2. Ajuste la sensibilidad de entrada.

En el modo de 4 canales, solo puede utilizar los micros internos. Ajuste a su gusto la sensibilidad de entrada utilizando el interruptor [MIC GAIN].

Elija la posición del interruptor [MIC GAIN] de modo que el indicador [MIC ACTIVE] del panel frontal no parpadee cuando el volumen de la fuente de sonido esté al máximo. Para más información sobre los ajustes recomendados del interruptor [MIC GAIN], vea la página 15.

Interruptor [MIC GAIN]

ZOOM H2

3. Coloque el H2 en el modo de

espera de grabación.

+ 65 hidden pages

Zoom H2 Instruction Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
