Mode d’emploi

Français

La reproduction de ce manuel, en totalité ou partie, par quelque moyen que ce soit, est interdite.

PRECAUTIONS DE SECURITE ET D’EMPLOI

• Vibrations excessives ou chocs

PRECAUTIONS DE SECURITE

Dans ce manuel, des symboles sont employés pour signaler les messages d’alerte et précautions à lire aﬁn de prévenir les accidents. Leur signiﬁcation est la suivante :

Ce symbole signale des explications concernant des dangers extrêmes. Si vous l’ignorez et utilisez mal votre appareil, vous encourez des risques de graves

Dange

blessures ou même de mort.

Ce symbole signale des explications concernant des facteurs de danger. Si vous l’ignorez et utilisez mal votre appareil, vous risquez des dommages corporels

ttention

et matériels

Veuillez suivre les consignes de sécurité et précautions d’emploi suivantes pour une utilisation sans danger du H2.

A propos de l’alimentation

Comme la consommation électrique de cette unité est

Dange

assez élevée, nous vous recommandons d’employer autant que possible l’adaptateur secteur. Si vous utilisez des piles, n’employez que des piles alcalines.

[

Fonctionnement avec adaptateur secteur

• Veillez à n’utiliser qu’un adaptateur secteur fournissant un CC 9V, 300 mA et doté du "–" en ﬁche centrale (AD-0006 Zoom). L’emploi d’un adaptateur d’un autre type pourrait endommager l’unité et présenter des risques.

• Ne connectez l’adaptateur secteur qu’à une prise électrique de la tension requise par celui-ci

• Quand vous déconnectez l’adaptateur de la prise, saisissez l’adaptateur et ne tirez pas sur le câble.

• En cas de non utilisation prolongée ou durant un orage, déconnectez l’adaptateur secteur de la prise électrique.

[

Fonctionnement sur piles

• Employez deux piles conventionnelles R6 (taille AA) IEC (alcalines).

• Le H2

•

Portez attention à l’étiquetage de la pile pour choisir le type correct

• En cas de non utilisation prolongée, retirez les piles de l’unité.

• Si les piles ont coulé, essuyez soigneusement le compartiment des piles et les contacts pour retirer tous les restes de liquide.

• Quand vous utilisez l’unité, le capot du compartiment des piles doit être fermé.

Environnement

Pour prévenir le risque d’incendie, choc électrique ou

Dange

mauvais fonctionnement, évitez d’utiliser votre H2 dans des conditions où il est exposé à des :

• Températures extrêmes

• Sources de chaleur telles que radiateurs ou poêles

• Forte humidité

• Poussière excessive ou sable

]

ne peut pas servir de chargeur

]

Maniement

••Ne placez jamais d’objets remplis de liquide, tels que des

Dange

vases, sur le H2 car cela peut causer un choc électrique.

• Ne placez pas sur le H2 des sources à ﬂamme nue comme des bougies allumées car cela pourrait provoquer un incendie.

•

Le H2 est un instrument de précision. Evitez d’exercer une force excessive sur ses commandes. Ne le laissez pas tomber, et ne le soumettez pas à des chocs ou des pressions

ttention

excessives.

• Ne laissez aucun corps étranger (pièces ou épingles etc.) ni du liquide pénétrer dans l’appareil.

Connexion des câbles et prises d’entrée/ sortie

ttention

Vous devez toujours éteindre le H2 et tout autre équipement avant de connecter ou déconnecter tout câble. Veillez aussi à déconnecter tous les câbles et l’adaptateur secteur avant de déplacer le H2.

Altérations

N’ouvrez jamais le boîtier du H2 et ne modiﬁez ce

Dange

produit en aucune façon car cela pourrait l’endommager.

Volume

N’utilisez pas le H2 à fort volume durant une longue

ttention

période car cela pourrait entraîner des troubles auditifs.

Précautions d’emploi

Interférences électriques

Pour des raisons de sécurité, le H2 a été conçu aﬁn d’assurer une protection maximale contre l’émission de radiations électromagnétiques par l’appareil, et une protection vis à vis des interférences externes. Toutefois, aucun équipement très sensible aux interférences ou émettant de puissantes ondes électromagnétiques ne doit être placé près du H2, car le risque d’interférences ne peut pas être totalement éliminé.

Avec tout type d’appareil à commande numérique, y compris le H2, des interférences électromagnétiques peuvent causer un mauvais fonctionnement et altérer ou détruire les données. Il faut veiller à minimiser le risque de dommages.

Nettoyage

Utilisez un chiffon sec et doux pour nettoyer le H2. Si nécessaire, humidiﬁez légèrement le chiffon. N’utilisez pas de nettoyant abrasif, de cire ou de solvant (tel que diluant pour peinture ou alcool de nettoyage), car cela pourrait ternir la ﬁnition ou endommager la surface.

Veuillez conserver ce manuel dans un endroit pratique pour vous y référer ultérieurement

ZOOM H2

Sommaire

PRECAUTIONS DE SECURITE/

Précautions d’emploi ............................2

Sommaire ..................................................3

Ce que peut faire le H2 ............................5

Parties du H2 ............................................8

Branchements ........................................10

Fonctionnement sur piles ......................11

A propos des cartes SD .........................11

Enregistrement .......................................12

Configuration ....................................... 12

Mise sous tension ............................... 13

Sélection du mode de fonctionnement 14 Réglage de la sensibilité d’entrée et

du niveau d’enregistrement .............. 15

Enregistrement et lecture .................... 17

Extinction ............................................. 17

Enregistrement en mode stéréo ...........18

A propos du mode stéréo ................... 18

Exemple de configuration (1) :

micros intégrés .................................19

Exemple de configuration (2) :

micro externe .................................... 20

Exemple de configuration (3) :

élément externe ................................ 20

Sélection du diagramme polaire

pour les micros intégrés ................... 21

Enregistrement .................................... 23

Lecture ................................................. 25

Enregistrement en mode 4 canaux ......27

A propos du mode 4 canaux ............... 27

Exemples de configuration ................. 29

Enregistrement .................................... 29

Lecture ................................................. 31

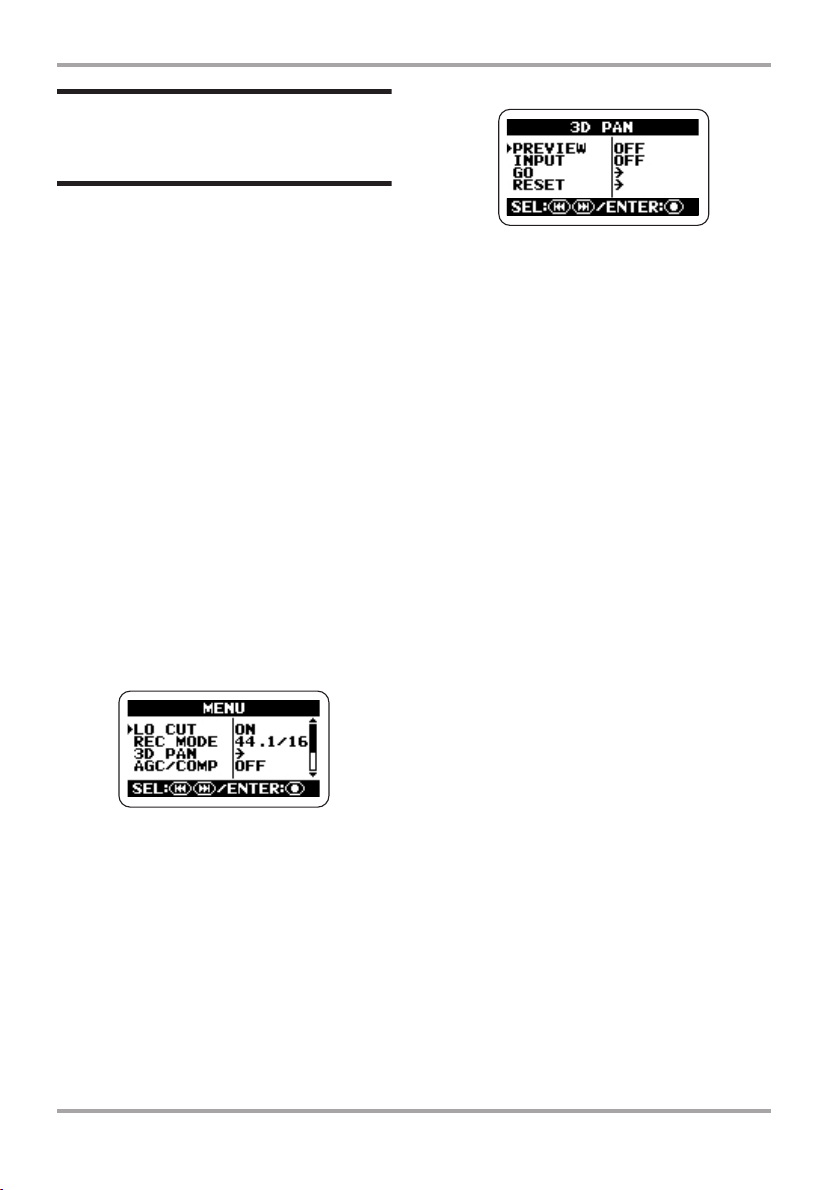

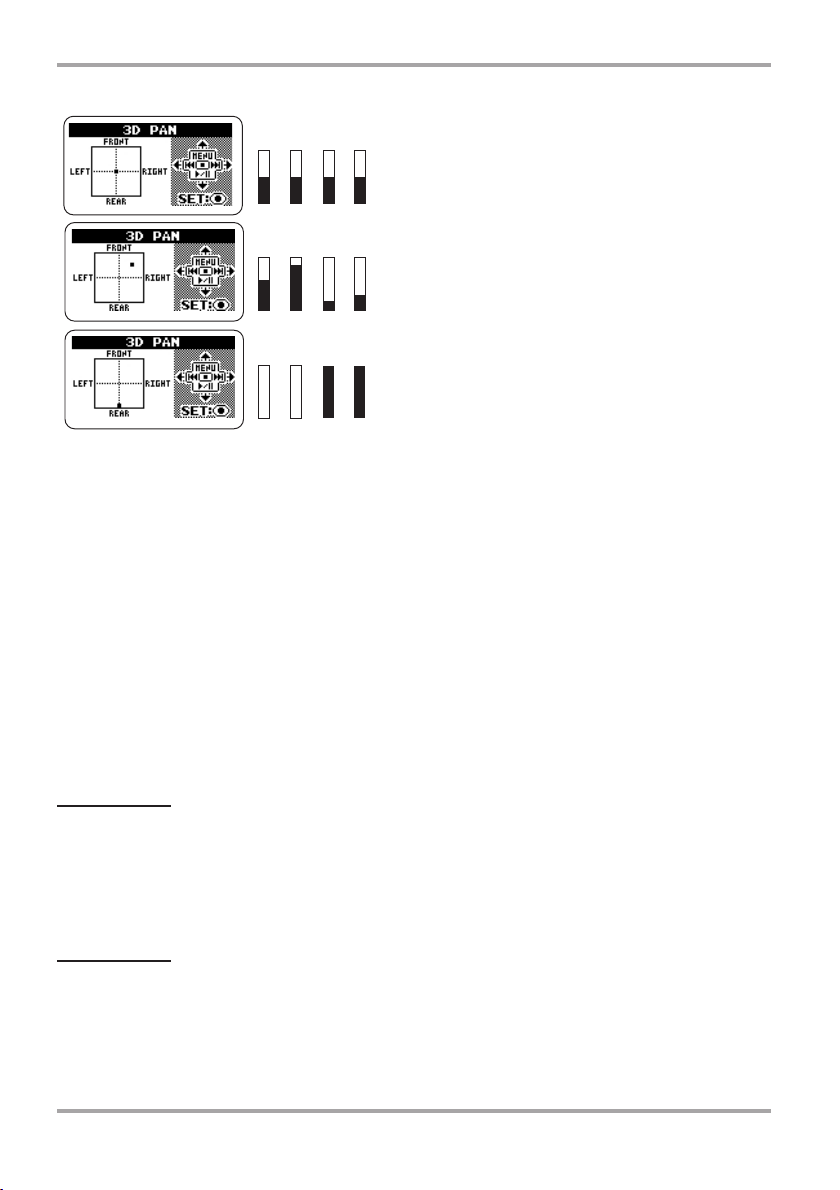

Réglage de la balance avant/arrière/

gauche/droite (panoramique 3D) ..... 32

Fonctions pratiques d’enregistrement .35

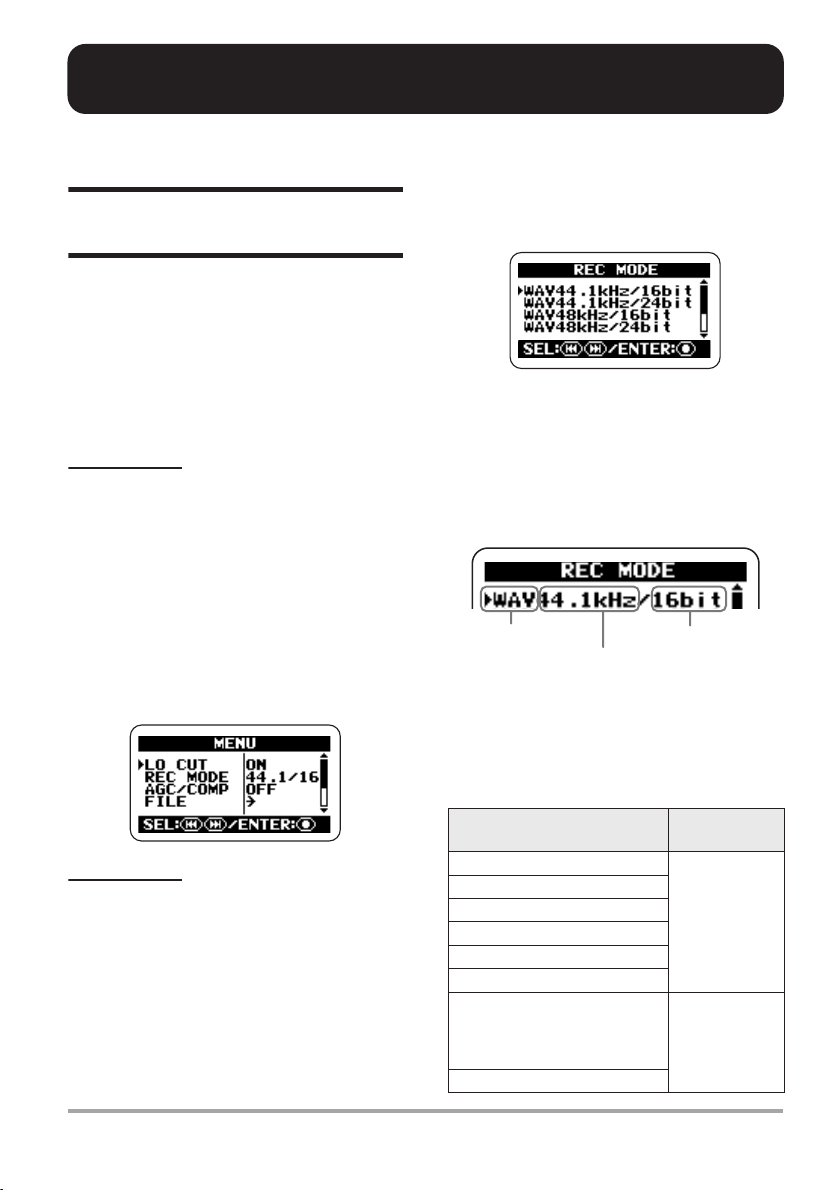

Sélection du mode d’enregistrement . 35 Emploi de la fonction AGC/

compresseur/limiteur ....................... 37

Atténuation des basses fréquences ... 38 Emploi de la fonction

d’enregistrement automatique ......... 39

Emploi de la fonction de

pré-enregistrement ........................... 42

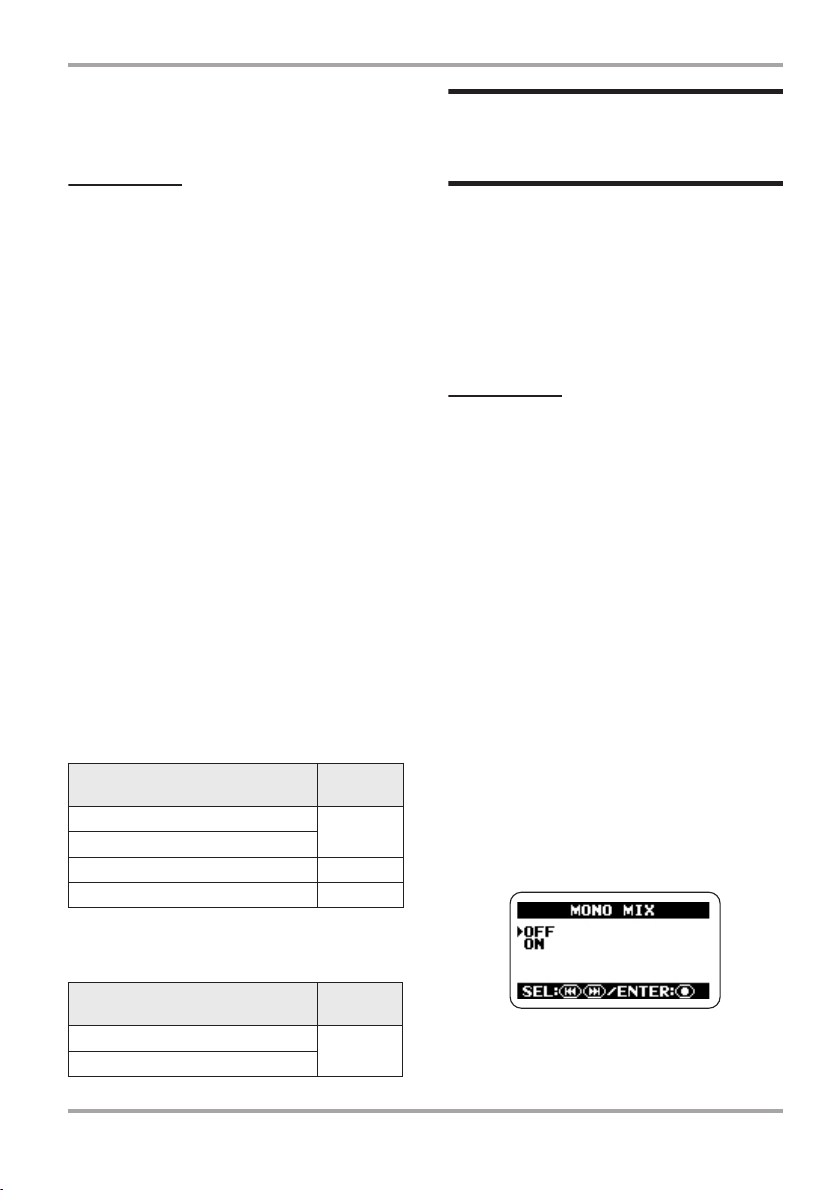

Enregistrement d’un signal stéréo en

mono (mode stéréo uniquement) ..... 43

Fonctions pratiques de lecture ............ 45

Sélection du mode de lecture ............ 45

Emploi de la fonction de lecture

en boucle A-B ................................... 46

Opérations sur les fichiers .................... 47

Fichiers et dossiers ............................. 47

Sélection d’un dossier

(mode stéréo uniquement) ............... 48

Sélection d’un fichier .......................... 48

Visualisation des informations

de fichier ........................................... 49

Assignation d’un nom à un fichier

(mode stéréo uniquement) ............... 50

Suppression d’un fichier ..................... 52

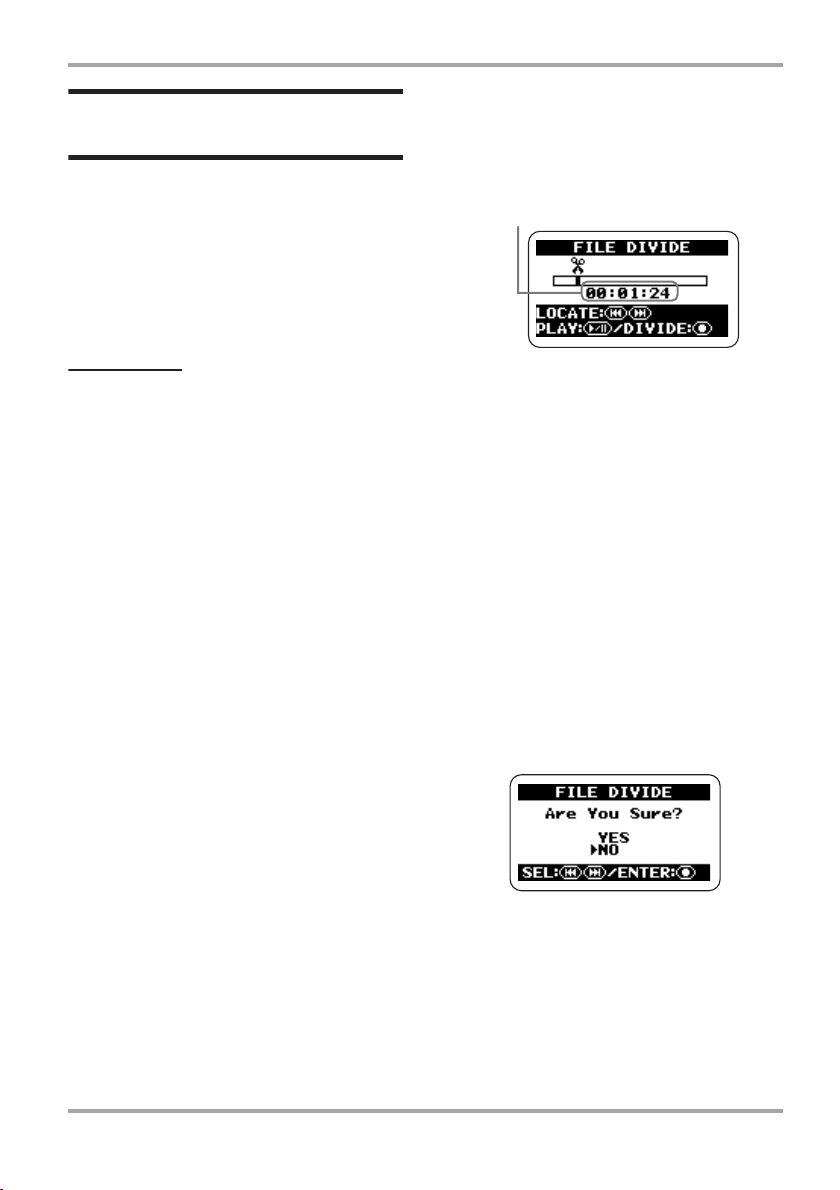

Division d’un fichier

(mode stéréo uniquement) ............... 53

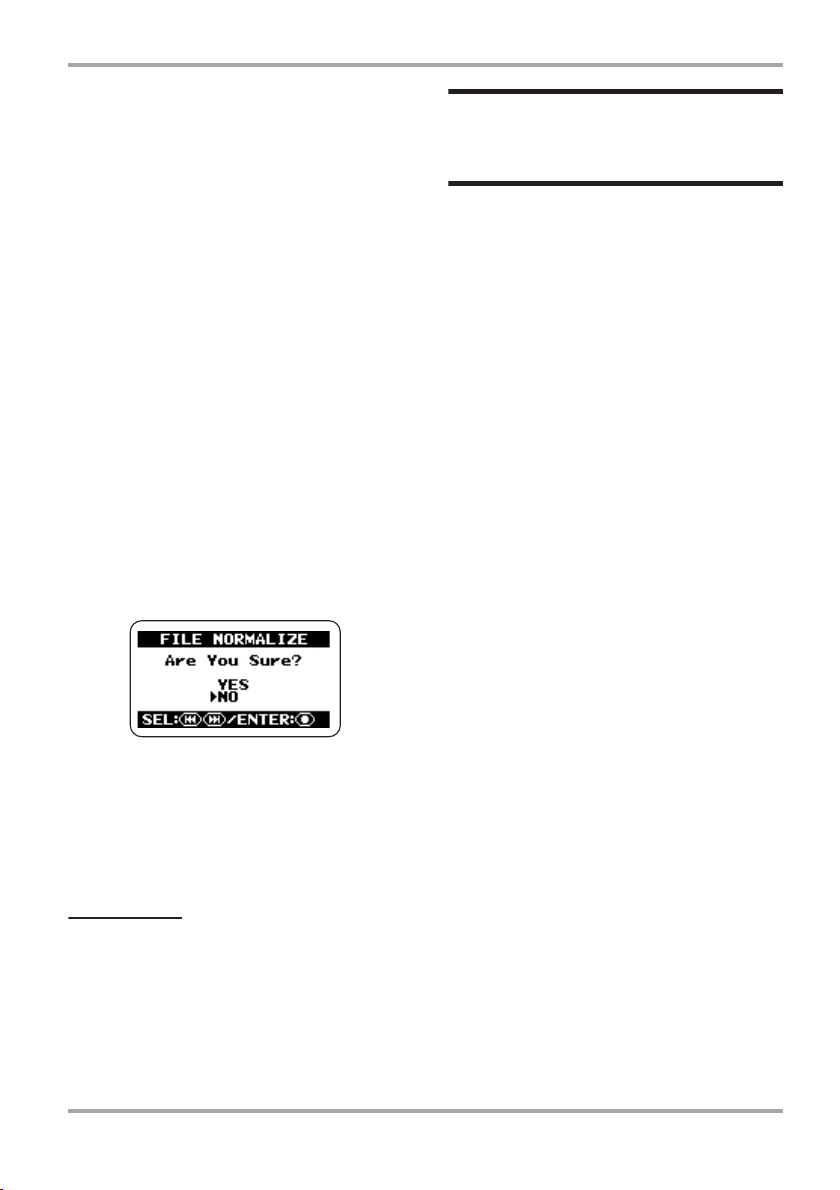

Remontée du niveau global du fichier

(fonction de normalisation) ............... 54

Conversion d’un fichier WAV en

fichier MP3

(mode stéréo uniquement) ............... 55

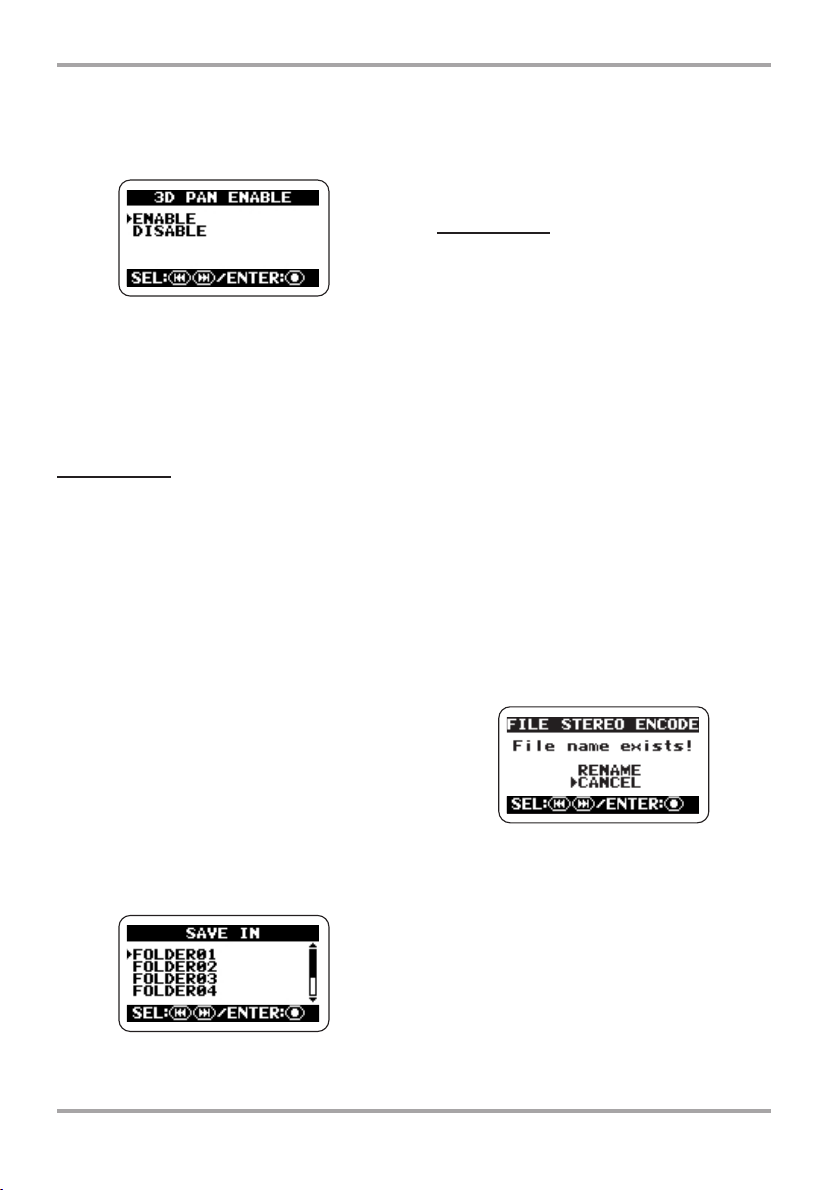

Conversion d’une paire de fichiers

4 canaux en un fichier stéréo

(mode 4 canaux uniquement) .......... 57

Contrôle de la liste des marqueurs .... 59

ZOOM H2

Sommaire

Opérations avec carte SD .....................60

Contrôle du temps restant sur la carte 60

Formatage d’une carte ........................61

Erreurs de perte de signal sur la

carte SD ............................................. 62

Accordage d’un instrument ..................63

Emploi de l’accordeur chromatique ...63 Emploi de l’accordeur dédié

pour guitare/basse ............................ 64

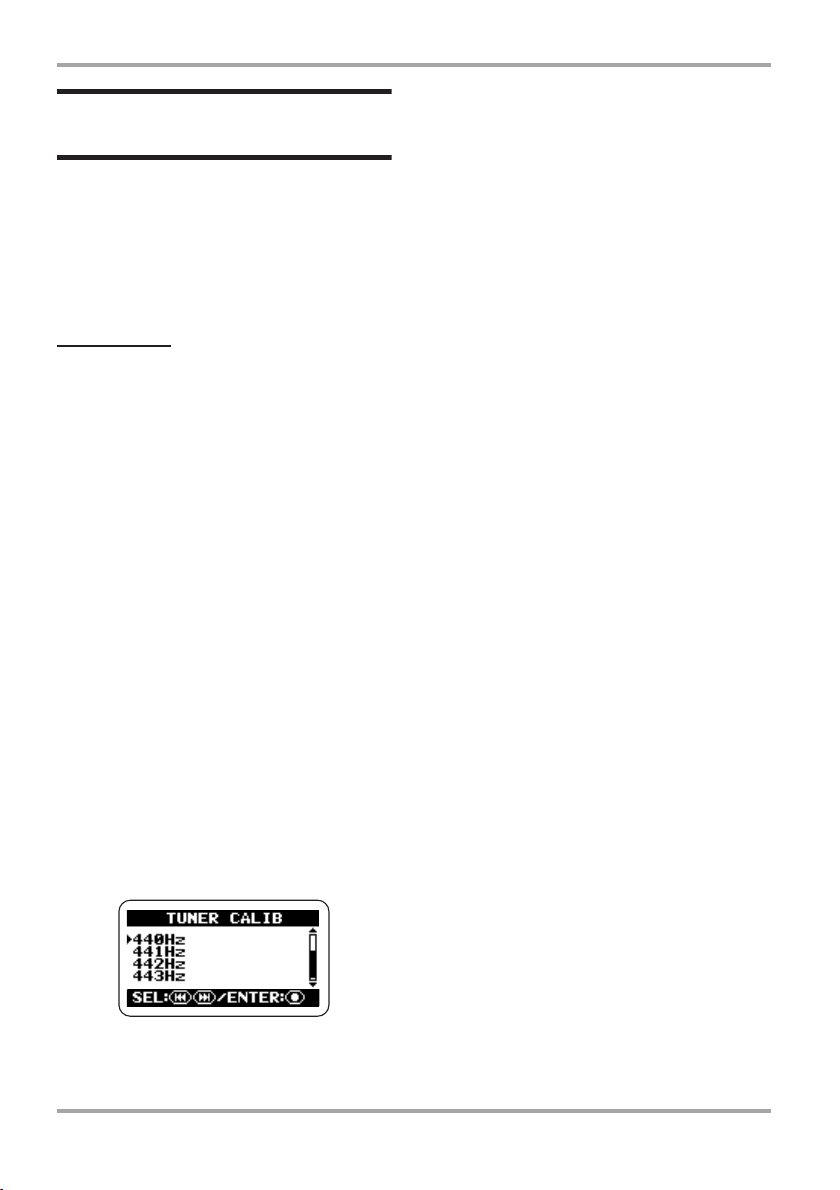

Réglage de la hauteur de référence

de l’accordeur ...................................66

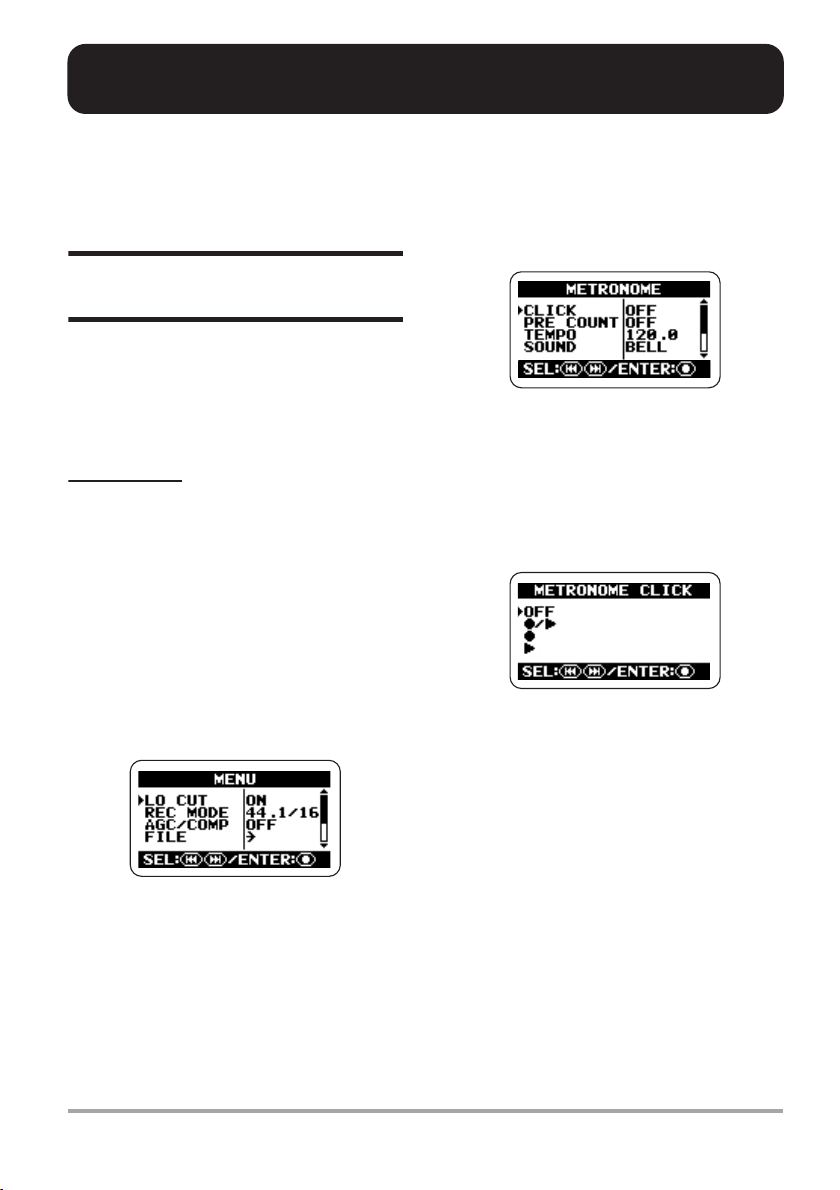

Emploi de la fonction métronome ........ 67

Commutation on/off du

métronome/précompte .....................67

Réglages optionnels de

métronome/précompte .....................69

Connexion du H2 à un ordinateur ........71

Emploi du H2 comme un lecteur

de carte .............................................71

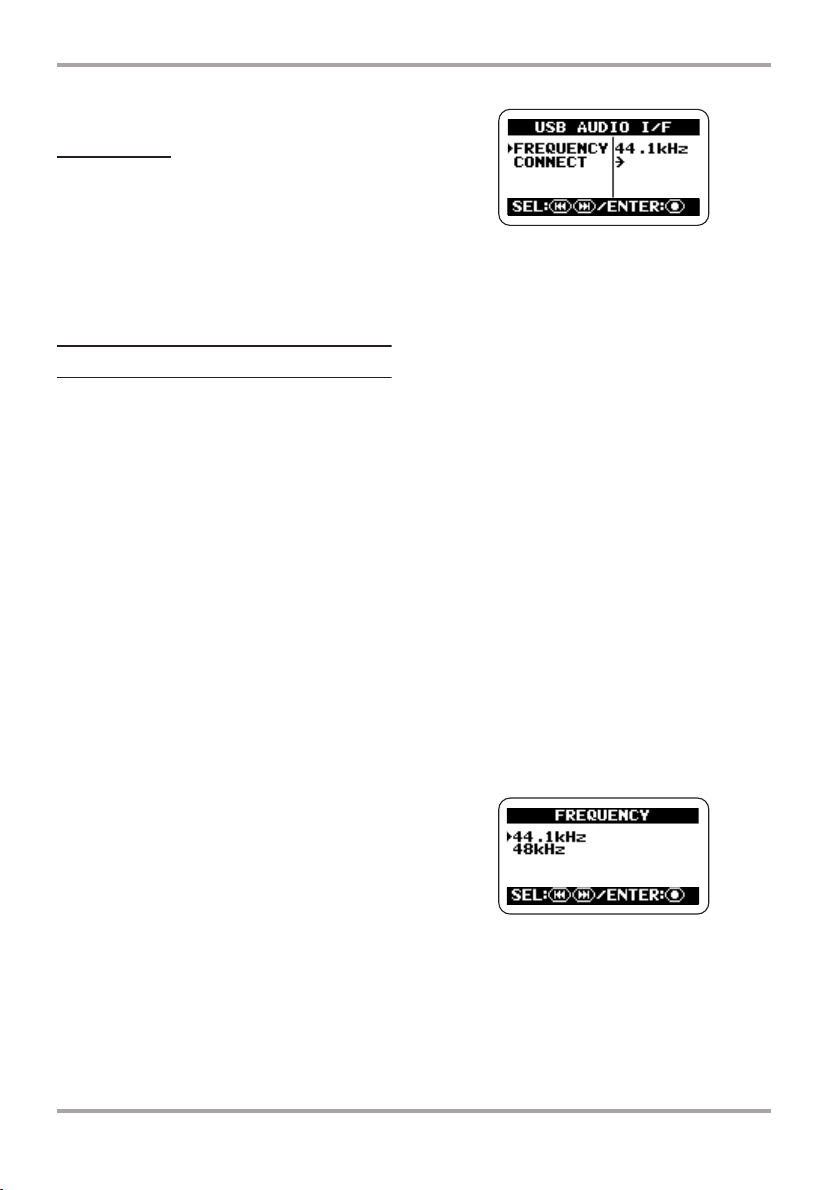

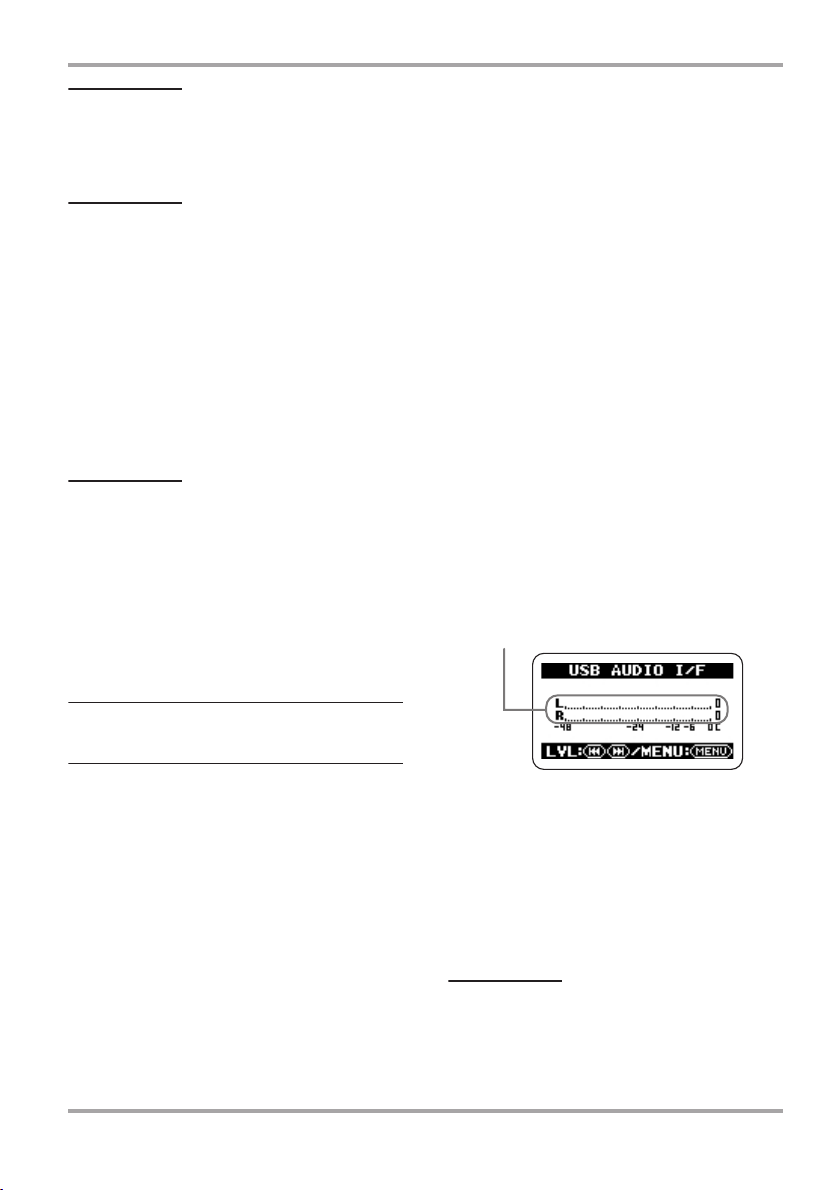

Emploi du H2 comme une interface

audio ..................................................73

Autres fonctions .................................... 78

Réglage de la date et de l’heure ........ 78

Emploi de la fonction d’écoute

de contrôle (monitor) ........................ 79

Fourniture d’une alimentation à

un micro externe

(mode stéréo uniquement) ............... 80

Réglage du contraste de l’afficheur ... 81 Contrôle du réglage on/off du

rétroéclairage .................................... 82

Spécification du type des piles .......... 83

Faire les réglages pour la fonction

de blocage des touches ................... 84

Mise à jour du logiciel système .......... 84

Caractéristiques .................................... 86

Guide de dépannage .............................88

Messages d’erreur ................................. 89

Index ....................................................... 90

• Windows, Windows XP et Windows Vista sont des marques déposées de Microsoft Corporation.

• Macintosh et MacOS sont des marques déposées d’Apple.

• Les symboles SD et SDHC sont des marques commerciales.

• L’emploi de la technologie de compression audio MPEG Layer-3 est sous licence de Fraunhofer IIS et Sisvel SpA.

• Tous les autres noms de produits, noms de société et marques commerciales mentionnés dans cette documentation sont la propriété de leurs détenteurs respectifs.

ZOOM H2

Ce que peut faire le H2

Merci d’avoir choisi le

"H2

"). Le H2 est un enregistreur pratique sur carte SD ayant deux modes de fonctionnement pour l’enregistrement sur 2 canaux (stéréo) ou 4 canaux. Cette section décrit les caractéristiques principales de ce produit.

Enregistrement en mode stéréo (→

p. 12, p. 18)

En mode stéréo, vous utilisez les micros intégrés ou une autre source comme un micro externe ou un lecteur de CD pour enregistrer un signal stéréo sur 2 canaux.

■

Emploi des micros intégrés

Les micros intégrés vous permettent d’enregistrer le son arrivant à l’unité par sa face avant ou par sa face arrière. L’angle de directivité couvert par les micros est fixe, de 90° pour les micros de l’avant et de 120° pour les micros de l’arrière. Choisissez le côté qui convient le mieux à une situation d’enregistrement donnée. Ci-dessous se trouvent quelques exemples d’utilisation des micros intégrés.

●

Voix solo ou instrument seul

Dirigez la face avant du H2 vers la source sonore. L’angle de directivité de 90° aidera à exclure les sons indésirables.

Handy Recorder H2 ZOOM

(dorénavant, nous l’appellerons simplement

●

Enregistrement d’un groupe ou prise de son sur site

Dirigez la face arrière du H2 vers la source sonore. L’angle de directivité de 120° aidera à capturer l’ambiance du lieu.

120°

●

Enregistrement simultané par l’avant et l’arrière

En positionnant le H2 debout, il est possible d’enregistrer le son arrivant à la fois en face avant et en face arrière de l’unité. C’est parfait pour une conversation entre deux personnes ou pour enregistrer un instrument et un chanteur se faisant face.

ZOOM H2

90°

Ce que peut faire le H2

■

Emploi d’un micro externe

Branchez simplement le microphone à la prise [EXT MIC IN] et placez-le près de la source sonore. Si un micro mono est utilisé, le signal ne sera enregistré que sur le canal gauche.

■

Enregistrement d’autres sources externes

La prise [LINE IN] vous permet de brancher un lecteur de CD ou un autre élément externe, pour enregistrer facilement son signal en ligne.

Enregistrement en mode 4 canaux (→ p. 27)

En mode 4 canaux, les micros intégrés captent les sources en stéréo à la fois par l’avant et l’arrière et créent un enregistrement sur 4 canaux. La balance de niveau avant/arrière/ gauche/droite peut être réglée ultérieurement et pour la reproduction, le résultat peut être mixé en un signal à 2 canaux (stéréo).

Les fichiers audio créés en mode 4 canaux peuvent également servir de données sources pour un encodeur de son surround. Cela rend possible la production d’un audio surround pouvant être lu sur un système domestique surround de type 5.1.

Le contenu des 4 canaux est mixé en deux canaux (stéréo) pour la reproduction.

La balance avant/arrière/gauche/droite peut facilement être réglée une fois l’enregistrement fait.

■

Enregistrement d’une répétition de groupe

Quand les membres du groupe se font face, le H2 peut être placé au milieu pour enregistrer le son venant par l’avant et par l’arrière.

ZOOM H2

■

Enregistrement sur site

Redressez le H2 et tournez sa face avant vers la source sonore principale.

Fonction métronome (→ p. 67)

La fonction métronome intégrée du H2 est pratique pour servir de guide rythmique durant l’enregistrement. Durant la lecture, le son du métronome peut être coupé. Une autre application utile du métronome est la fourniture d’un précompte avant enregistrement.

Fonction accordeur (→ p. 63)

La fonction accordeur du H2 facilite l’accordage de l’instrument où que ce soit. En dehors de l’accordage chromatique applicable universellement, l’accordage standard pour guitare et basse ainsi que divers modes d’accordage spéciaux sont aussi disponibles.

Ce que peut faire le H2

Fichiers audio

Emploi comme interface audio (→ p. 73)

Le H2 peut servir d’interface audio pour un ordinateur, afin d’enregistrer le signal entrant directement dans l’ordinateur, ou de reproduire le signal produit par l’ordinateur via le H2.

Enregistrement

Reproduction

Système d'écoute

Opérations sur les fichiers (→ p. 47)

Echange de fichiers audio entre un ordinateur et le H2 (→ p. 71)

Vous pouvez copier sur un ordinateur des fichiers que vous avez enregistrés sur le H2 pour les traiter avec un logiciel éditeur de formes d’onde ou pour les graver sur CD. Le retour du fichier dans le H2 pour reproduction est également un jeu d’enfant.

ZOOM H2

Les fichiers audio stockés sur carte SD peuvent être supprimés, fractionnés en plusieurs fichiers et diverses informations sur les fichiers peuvent être affichées.

Opérations sur la carte SD (→ p. 60)

Vous pouvez initialiser les cartes SD dans le H2 et contrôler quel temps d’enregistrement reste disponible sur une carte.

Face avant

Témoin

[MIC ACTIVE]

* Clignote en cas de distorsion du signal du micro avant.

Témoins de

diagramme

polaire de

micro

Touche

(MIC PATTERN)

Touche

(REW)

Touche

(PLAY/PAUSE)

Parties du H2

Afficheur

Témoin [PLAY/REC]

Touche (MIC PATTERN)

Touche (MENU)

Touche (FF)

Touche (REC)

Face arrière

Témoin

[MIC ACTIVE]

* Clignote en cas de distorsion du signal du micro arrière.

Capot du compartiment des piles

ZOOM H2

Parties du H2

Panneau latéral gauche

Prise

[PHONES/LINE OUT]

Touches

VOLUME [+]/[-]

Interrupteur

[POWER]

Prise [DC 9V]

Panneau inférieur

Cache fente [SD CARD]

Panneau latéral droit

Prise [EXT MIC IN]

Sélecteur [MIC GAIN]

Prise [LINE IN]

Port [USB]

Fente [SD CARD]

Ouvrir

Réglage de date/heure de l’horloge interne

Le H2 a une horloge interne qui sert à horodater les fichiers créés durant l’enregistrement. Quand vous allumez le H2 pour la première fois, un message vous demandant de régler la date/heure apparaît. Suivez les instructions données dans la section "Réglage de la date et de l’heure" en page 78.

Notez que si vous sautez cette étape, l’horloge sera réglée par défaut sur 2007/01/01.

ZOOM H2

Branchements

Faites les connexions à d’autres équipements tels que des microphones et éléments audio comme affiché ci-dessous.

Pour écouter la sortie du H2 sur une chaîne stéréo, connectez un câble en Y à la prise [PHONES/LINE OUT] (mini-jack stéréo) et réglez le volume avec les touches VOLUME [+]/[-].

Système d'écoute

Panneau latéral

gauche du H2

Panneau latéral droit du H2

Pour utiliser un microphone externe, branchez-le à la prise [EXT MIC IN] (mini-jack stéréo). Le branchement de microphones à alimentation est également accepté (p.80).

Micro stéréo

Micro stéréo à alimentation

Casque

Pour écouter la sortie du H2 au casque, branchez celui-ci en prise [PHONES/LINE OUT] (mini-jack stéréo) et réglez le volume avec les touches VOLUME [+]/[-].

Adaptateur

secteur

Pour utiliser le H2 sur une alimentation secteur, veillez à n'utiliser que l'adaptateur secteur fourni. L'emploi d'un autre adaptateur pourrait entraîner des dommages.

Quand le H2 est connecté à un ordinateur via le port [USB] (mini-USB), il peut servir d'interface audio pour l'ordinateur et les fichiers audio stockés sur la carte SD du H2 peuvent être transférés à l'ordinateur.

NOTE

• Pour utiliser les micros intégrés, déconnectez tout équipement de la prise [EXT MIC IN] ou de la prise [LINE IN]. Si quoi que ce soit est connecté à cette prise, les micros intégrés sont désactivés.

• Si des équipements sont connectés à la fois à la prise [EXT MIC IN] et à la prise [LINE IN], la prise [LINE IN] a priorité.

Pour enregistrer le signal sortant d'un lecteur de CD ou équivalent, branchez celui-ci à la prise [LINE IN] (mini-jack stéréo).

Lecteur de CD

Ordinateur

ZOOM H2

Fonctionnement sur piles

Le H2 peut être alimenté par des piles qui doivent être achetées séparément. Insérez les piles comme suit.

Ouvrez le capot du compartiment des piles.

Face arrière du H2

Capot du compartiment des piles

(1) Pressez la section en creux

(2) Faites glisser vers le bas

Insérez 2 piles IEC R6 (taille AA).

ASTUCE

Utilisez des piles alcalines/oxyride ou des batteries rechargeables nickel-hydrure.

3. Fermez le capot du

compartiment des piles.

NOTE

• Quand l’appareil fonctionne sur piles,

l’indication "Low Battery!" s’afﬁchera à l’écran si les piles sont déchargées. Dans ce cas, éteignez l’appareil et remplacez les piles dès que possible par des nouvelles.

• Quand l’unité fonctionne sur piles, vous ne devez pas ouvrir le capot du compartiment des piles quand l’appareil est sous tension car cela coupe l’alimentation et peut entraîner la perte de données

A propos des cartes SD

Pour utiliser le H2, une carte SD est nécessaire comme support d’enregistrement. Avant de mettre le H2 sous tension, insérez la carte dans la fente [SD CARD] comme indiqué ici.

Ouvrez le cache

Carte SD

Panneau inférieu

Fente [SD CARD]

Poussez la carte à fond dans la fente jusqu’à ce qu’elle clique en place. Pour retirer la carte, poussez-la délicatement vers l’intérieur, ce qui la fait un peu ressortir, puis tirez-la hors de l’appareil.

ZOOM H2

NOTE

• Si la carte SD est insérée dans le mauvais sens, elle n’entre pas au fond dans la fente.

• N’insérez et ne retirez jamais la carte SD alors que le H2 est sous tension. Autrement, des données peuvent être détruites.

• Vous pouvez utiliser des cartes SD du commerce avec une capacité de 16 Mo à 2 Go. Les cartes SD HC 4 Go peuvent

également être utilisées.

• Quand vous essayez d’accomplir une

fonction nécessitant une carte SD alors qu’aucune carte n’est insérée, l’indication "No Card" s’afﬁche.

Enregistrement

Cette section vous montre comment essayer tout de suite le H2 en faisant un enregistrement. Les étapes concernent l’emploi du mode stéréo (enregistrement sur 2 canaux) avec les micros intégrés.

Configuration

Placez le H2 en position convenable pour la source sonore à enregistrer. Le son peut être capté par l’avant ou l’arrière du H2, mais l’angle d’enregistrement sera alors différent (avant : 90°, arrière : 120°). Dans cet exemple, nous utiliserons la capture par la face avant.

Plusieurs instruments

Socle du bureau

Utilisez le socle de bureau fourni pour placer le H2 sur une table ou une surface plane. Sinon, vous pouvez utiliser l’adaptateur pour pince de micro fourni afin de monter le H2 sur un pied de micro.

Instrument seul

Adaptateu pour pince de micro

Pied de micro

ZOOM H2

Mise sous tension

Utilisez la procédure suivante pour allumer le H2.

1. Insérez une carte SD dans le H2.

Vérifiez que le H2 est éteint puis insérez la carte SD dans la fente [SD CARD] (→ p. 11).

Enregistrement

(REW)/ (FF) pour amener le curseur sur "YES" et pressez la touche 4 (REC).

Quand le H2 démarre, l’écran suivant s’affiche.

Vérifiez qu’un système d’écoute ou un casque est connecté en prise [PHONES/LINE OUT] du H2.

ASTUCE

Quand vous utilisez un système d’écoute externe, assurez-vous que son volume est complètement abaissé et qu’il est éteint.

2. Mettez sous tension dans l’ordre

→ système d’écoute.

Pour allumer le H2, faites glisser son interrupteur [POWER] en position ON. Ensuite, allumez le système d’écoute et réglez son volume.

NOTE

• Si l’indication "No Card" apparaît quand vous allumez le H2, c’est qu’aucune carte HD n’a été détectée. Assurez-vous que la carte SD est correctement insérée.

• Si l’indication "Format Card?" s’allume quand vous allumez le H2, c’est que la carte SD insérée n’a pas été initialisée. Pour l’initialiser (formater), utilisez les touches 2

On le nomme "écran de base". De là, vous pouvez accéder aux diverses fonctions du H2. Si un autre écran est actuellement affiché, pressez répétitivement la touche 3 (MENU) jusqu’à ce que cet écran apparaisse.

ASTUCE

L’écran de base aura un aspect légèrement différent en fonction du mode actuellement sélectionné (mode stéréo ou mode 4 canaux).

Le H2 a une horloge interne qui sert à l’horodatage des fichiers créés durant l’enregistrement. Quand vous allumez le H2 pour la première fois, un message vous demandant de régler la date/heure apparaît. Suivez les instructions données en section "Réglage de la date et de l’heure" en page 78.

NOTE

Si vous sautez cette étape, tous les fichiers seront horodatés avec la valeur par défaut "2007/01/01".

ZOOM H2

Enregistrement

Sélection du mode de fonctionnement

Le H2 a deux modes de fonctionnement : le mode stéréo pour l’enregistrement sur 2 canaux et le mode 4 canaux. Dans cet exemple, nous sélectionnerons le mode stéréo.

1. Vérifiez que l’écran de base est

affiché.

Si un autre écran est actuellement affiché, pressez répétitivement la touche 3 (MENU) jusqu’à ce que cet écran apparaisse.

2. Sélectionnez le diagramme

polaire du micro.

Le "diagramme polaire" (mic pattern) est un réglage qui détermine si le son doit être capté par l’avant ou par l’arrière et donc quel doit être l’angle de directivité. Quand vous changez de diagramme polaire, le mode de fonctionnement approprié est automatiquement choisi. Pour changer de diagramme polaire, utilisez les touches 6/5 (MIC PATTERN). Le diagramme actuellement sélectionné est indiqué par les témoins de diagramme polaire.

Témoins de diagramme polaire

llumé

Touches (MIC PATTERN)

Sélectionnez FRONT 90 (enregistrement stéréo d’un son arrivant par l’avant, avec un angle de 90°) ou REAR 120 (enregistrement stéréo d’un

90°

120°

H2 H2

FRONT 90

Enregistrement stéréo de sources sonores situées face au H2, dans un angle de 90°

REAR 120

Enregistrement stéréo de sources sonores situées à l'arrière du H2, dans un angle de 120°

ZOOM H2

Enregistrement

son venant par l’arrière avec un angle de 120°), selon la largeur de la source sonore et la distance qui vous sépare. Pour des détails sur les diagrammes polaires, voir page 21.

Quand un des diagrammes polaires de micro ci-dessus est choisi, le mode de fonctionnement devient automatiquement le mode stéréo (2 canaux).

NOTE

Quand le H2 est en lecture, enregistrement ou attente d’enregistrement, ou quand quelque chose est connecté en prise [EXT MIC IN] ou [LINE IN], le réglage de diagramme polaire de micro ne peut pas être changé.

ASTUCE

• Le témoin [MIC ACTIVE] de la face avant ou de la face arrière du H2 indique celui des micros qui est sélectionné.

• Si le niveau sonore capté par les micros avant ou arrière est trop élevé, entraînant une distorsion du signal, le témoin [MIC ACTIVE] correspondant clignote.

Témoin [MIC ACTIVE]

Allumé

Face avant du H2

Réglage de la sensibilité d’entrée et du niveau d’enregistrement

Pour les meilleurs résultats, la sensibilité d’entrée et le niveau d’enregistrement doivent être réglés de façon appropriée.

1. Réglez la sensibilité des micros

intégrés.

Régler la sensibilité d’entrée signifie régler le gain de la section d’entrée du H2 pour que le signal des micros intégrés ou venant de la prise [EXT MIC IN] puisse être enregistré avec un bruit et une distorsion minimaux. Le sélecteur [MIC GAIN] du panneau latéral droit du H2 sert à régler la sensibilité d’entrée.

Utilisez cette position si la source sonore est à distance du H2 ou si son niveau est faible.

Utilisez cette position pour enregistrer une guitare acoustique ou d'autres instruments à volume relativement faible.

Utilisez cette position si la source

électeur

[MIC GAIN]

Quand vous changez la position du sélecteur [MIC GAIN], le nouveau réglage s’affiche environ 2 secondes à l’écran (par exemple "MIC GAIN LOW").

sonore est proche du H2 ou si vous enregistrez une prestation de groupe ou une autre source sonore puissante.

Sélectionnez la position du sélecteur [MIC GAIN] de façon à ce que le témoin [MIC ACTIVE] du panneau avant ou arrière ne clignote pas quand le volume de la source sonore est au maximum. S’il clignote, l’enregistrement souffrira de distorsion.

ZOOM H2

Enregistrement

Témoin [MIC ACTIVE]

Clignotant

Face avant du H2

Pour régler le niveau d’enregistrement, utilisez les touches 2 (REW)/ (FF).

2. Réglez le H2 en mode d’attente

d’enregistrement et réglez le niveau d’enregistrement.

Régler le niveau d’enregistrement signifie ajuster le niveau du signal enregistré sur la carte SD. Pour faire cela, vérifiez que l’écran de base du mode stéréo est affiché et pressez la touche 4 (REC).

Le H2 est maintenant en mode d’attente d’enregistrement et le témoin [PLAY/REC] de la face avant clignote en rouge.

Clignotant

Le niveau du signal entrant est affiché par les indicateurs de niveau à l’écran et le son du signal entrant peut être écouté via la prise [PHONES/LINE OUT].

Témoin [PLAY/REC]

Quand vous pressez une fois l’une de ces touches, le réglage actuel de niveau d’enregistrement s’affiche.

Réglage du niveau d'enregistrement

0 (dB)

Si vous continuez de presser la touche, le niveau d’enregistrement change. Réglez le niveau aussi haut que possible sans que l’indicateur de niveau ne dépasse 0 (dB) pour les passages les plus forts. La plage de réglage est 0 – 127.

3. Annulez le mode d’attente

d’enregistrement.

Pour annuler le mode d’attente d’enregistrement, pressez la touche 1 (PLAY/PAUSE).

Niveau du signal entrant

ZOOM H2

Enregistrement

Enregistrement et lecture

Les étapes pour enregistrer et reproduire sont les suivantes.

1. Réglez le H2 en mode d’attente

d’enregistrement.

Avec l’écran de base du mode stéréo affiché, pressez la touche 4 (REC) pour régler le H2 en attente d’enregistrement.

2. Lancez l’enregistrement.

Pressez une fois encore la touche 4 (REC). Le témoin [PLAY/REC] de la face avant est maintenant allumé de façon constante en rouge et le compteur de l’écran indique l’avancement de l’enregistrement.

Extinction

Utilisez la procédure suivante pour éteindre le H2.

1. Baissez le volume du système

d’écoute.

2. Eteignez vos appareils dans

l’ordre système d’écoute

Après avoir vérifié que le système d’écoute était éteint, éteignez le H2 en faisant glisser son interrupteur [POWER] en position OFF. Le message "GoodBye See You!" (Au revoir, à bientôt !) s’affiche brièvement à l’écran avant que l’unité ne s’éteigne. Tous les réglages et autres informations sont automatiquement stockés à ce moment sur la carte SD.

→ H2.

3. Arrêtez l’enregistrement.

Pour stopper l’enregistrement, pressez la touche 4 (REC). Le témoin [PLAY/REC] s’éteint. Quand vous stoppez l’enregistrement, le compteur du H2 revient au début et vous pouvez lancer la lecture depuis ce point.

4. Contrôlez l’enregistrement.

Pour contrôler le contenu enregistré, pressez la touche 1 (PLAY/PAUSE). Durant la lecture, le témoin [PLAY/REC] est allumé en vert. Pressez une fois encore la touche pour stopper la lecture.

ZOOM H2

NOTE

Utilisez toujours l’interrupteur [POWER] pour allumer et éteindre le H2. Ne déconnectez jamais l’adaptateur secteur quand l’appareil est en service car cela pourrait entraîner la perte de données.

Enregistrement en mode stéréo

Cette section explique en détails comment enregistrer en mode stéréo.

A propos du mode stéréo

En mode stéréo, le signal des micros intégrés, d’un micro externe, d’un lecteur de CD ou autre élément externe est enregistré sur deux canaux comme signal stéréo. Quand le H2 est en mode stéréo, les étapes de fonctionnement sont les suivantes.

● Enregistrement du signal depuis les micros intégrés

Sélectionnez un des diagrammes polaires de micro (direction et angle d’enregistrement) autres que SURROUND 4CH (pour des détails sur les diagrammes polaires, voir page

21). Pour cela, utilisez les touches 6/5

(MIC PATTERN) pour faire s’allumer un témoin autre que SURROUND 4CH.

Compteur

Affiche le temps de lecture du fichier actuel ou le temps d'enregistrement en heures/minutes/secondes.

Statut de l'enregistreur

Affiche le mode de fonctionnement actuel de l'enregistreur. Il existe 5 icônes : lecture, pause, arrêt, attente d'enregistrement et enregistrement.

Indicateurs de niveau

Indiquent le niveau d'entrée ou le niveau de sortie actuel. A l'extrême droite de l'échelle se trouve un témoin de saturation qui s'allume quand le signal est écrêté (entraînant de la distorsion et des coupures du son). Si le signal a été écrêté au moins une fois durant la lecture ou l'enregistrement, ce témoin reste allumé jusqu'à la fin de la lecture ou de l'enregistrement.

Symbole optionnel de fonction

Quand la lecture répétitive ou l'enregistrement automatique est activé, le symbole correspondant s'affiche ici.

Le témoin du diagramme polaire de micro sélectionné s'allume

Touches (MIC PATTERN)

●

Enregistrement du signal depuis un micro externe ou un élément externe

Branchez l’appareil à la prise [EXT MIC IN] ou [LINE IN]. Quand un câble est branché dans une de ces prises, les micros intégrés sont désactivés. L’illustration montre l’écran de base du mode stéréo. L’écran vous donne accès aux informations expliquées ci-dessous.

Numéro de dossier

Le dossier (unité hiérarchique) servant à stocker les fichiers enregistrés s'affiche ici (01-10).

Nom de fichier

Normalement, le nom du fichier lu est affiché ici. En attente d'enregistrement et en enregistrement, c'est le nom du fichier servant à l'enregistrement qui est affiché.

emps d'enregistrement restant

Témoin d'autonomie

Affiche la charge des piles.

Indique le temps encore disponible pour l'enregistrement, selon le mode d'enregistrement actuellement sélectionné (format de fichier, résolution, fréquence d'échantillonnage).

ZOOM H2

Exemple de configuration (1) : micros intégrés

Enregistrement en mode stéréo

Quand vous utilisez les micros intégrés pour enregistrer en mode stéréo, une source sonore située à l’avant ou à l’arrière du H2 peut être enregistrée. En sélectionnant les diagrammes polaires correspondants pour les micros, l’angle de directivité est réglé sur 90° ou 120° (→ p. 21). Il est aussi possible de placer le H2 au centre et d’enregistrer le son venant à la fois de l’avant et de l’arrière. Pour enregistrer en stéréo le son venant de l’avant ou de l’arrière, la face correspondante du H2 doit être tournée vers la source sonore.

Le support de bureau fourni peut servir à placer le H2 sur une table ou autre surface plane. Sinon, l’adaptateur pour pince de micro fourni est pratique afin de monter le H2 sur un pied de micro. Il faut éviter de placer directement le H2 sur le sol ou sur une table, car les pas ou les vibrations indésirables peuvent être transmis à l’unité.

■ Enregistrement de voix solo ou d’un seul instrument

Le réglage de diagramme polaire de micro détermine aussi l’angle de directivité. Sélectionner "FRONT 90" et utiliser les micros de la face avant peut être préférable afin de focaliser l’enregistrement sur la source et d’exclure les sons indésirables. La distance entre la source sonore et le H2 doit être d’environ 10 à 30 cm pour les enregistrements de proximité et 50 cm à 1,5 m pour les enregistrements d’ambiance.

90°

■ Enregistrement d’un groupe en direct ou enregistrement sur site

Sélectionner "REAR 120" et utiliser les micros de la face arrière peut être préférable pour couvrir une plus large zone et capturer l’ambiance du site.

120°

NOTE

• Si vous maintenez le H2 à la main durant un

enregistrement sur site, des bruits de frottement peuvent survenir et altérer votre enregistrement. Pour éviter cela, montez le H2 sur l’adaptateur pour pince de micro fourni et tenez l’adaptateur avec un gant.

• Si le vent arrivant au micro entraîne des

bruits, montez la bonnette anti-vent fournie.

■ Enregistrement simultané par l’avant et l’arrière

En redressant le H2, il est possible d’enregistrer le son arrivant à la fois par l’avant et par l’arrière de l’unité. C’est utile

ZOOM H2

Enregistrement en mode stéréo

par exemple afin d’enregistrer une conversation entre deux personnes ou un instrument et un chanteur se faisant face.

Exemple de configuration (2) : micro externe

Pour utiliser un micro externe servant à l’enregistrement, branchez celui-ci à la prise [EXT MIC IN]. Si un micro mono est utilisé, seul le signal du canal gauche sera enregistré.

Exemple de configuration (3) : élément externe

Pour enregistrer le signal d’une source externe telle qu’un lecteur de CD, branchez la sortie de ce composant à la prise [LINE IN]. Utilisez le câble en Y fourni ou un câble ayant une mini-fiche stéréo à chaque extrémité. Notez que l’entrée directe du signal d’un instrument tel qu’une guitare électrique ou une basse n’est pas acceptée.

Lecteur de CD

Prise [LINE IN]

Micro externe

ASTUCE

• Si quoi que ce soit est branché en prise [EXT

Prise [EXT MIC IN]

Glossaire

Proximité (On-mic)/Ambiance (Off-mic)

Un enregistrement de proximité est fait avec le microphone proche de la source sonore tandis qu’un enregistrement d’ambiance est une technique d’enregistrement qui laisse plus de distance entre la source et le microphone afin de capturer aussi l’ambiance et les réverbérations de la pièce.

MIC IN] ou en prise [LINE IN], les micros intégrés sont désactivés.

• Si des équipements sont connectés à la fois à la prise [EXT MIC IN] et à la prise [LINE IN], c’est la prise [LINE IN] qui a priorité.

ZOOM H2

Enregistrement en mode stéréo

Sélection du diagramme polaire pour les micros intégrés

Lorsque vous faites un enregistrement avec les micros intégrés du H2, le son n’est pas simplement capté depuis toutes les directions. A la place, vous pouvez contrôler la direction et l’angle de capture du son. Cela s’appelle un "diagramme polaire de micro" ou "mic pattern". Le H2 offre un choix de 4 diagrammes polaires de micro. 3 de ceux-ci peuvent servir en mode stéréo.

Pour sélectionner un diagramme polaire, procédez comme suit.

Vérifiez que rien n’est connecté à la prise [EXT MIC IN] ou [LINE IN].

Si quoi que ce soit est branché à ces prises, les micros intégrés ne fonctionneront pas et le diagramme polaire de micro ne pourra pas être sélectionné.

Utilisez les touches 6/5 (MIC PATTERN) pour allumer le témoin du diagramme désiré. Quand un diagramme est sélectionné, son nom s’affiche brièvement à l’écran. Selon le diagramme polaire de micro sélectionné, le mode d’enregistrement changera aussi (mode stéréo ou mode 4 canaux).

Le témoin du diagramme polaire de micro sélectionné s'allume

Touches (MIC PATTERN)

Les diagrammes polaires disponibles et les modes correspondants sont les suivants.

● FRONT 90º (mode stéréo)

Les sources situées dans un angle de 90° à l’avant de l’unité sont enregistrées en stéréo.

2. Vérifiez que l’écran de base est

affiché.

Si un autre écran est affiché, le diagramme polaire de micro ne peut pas être sélectionné. Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base apparaisse.

3. Sélectionnez le diagramme

polaire de micro.

ZOOM H2

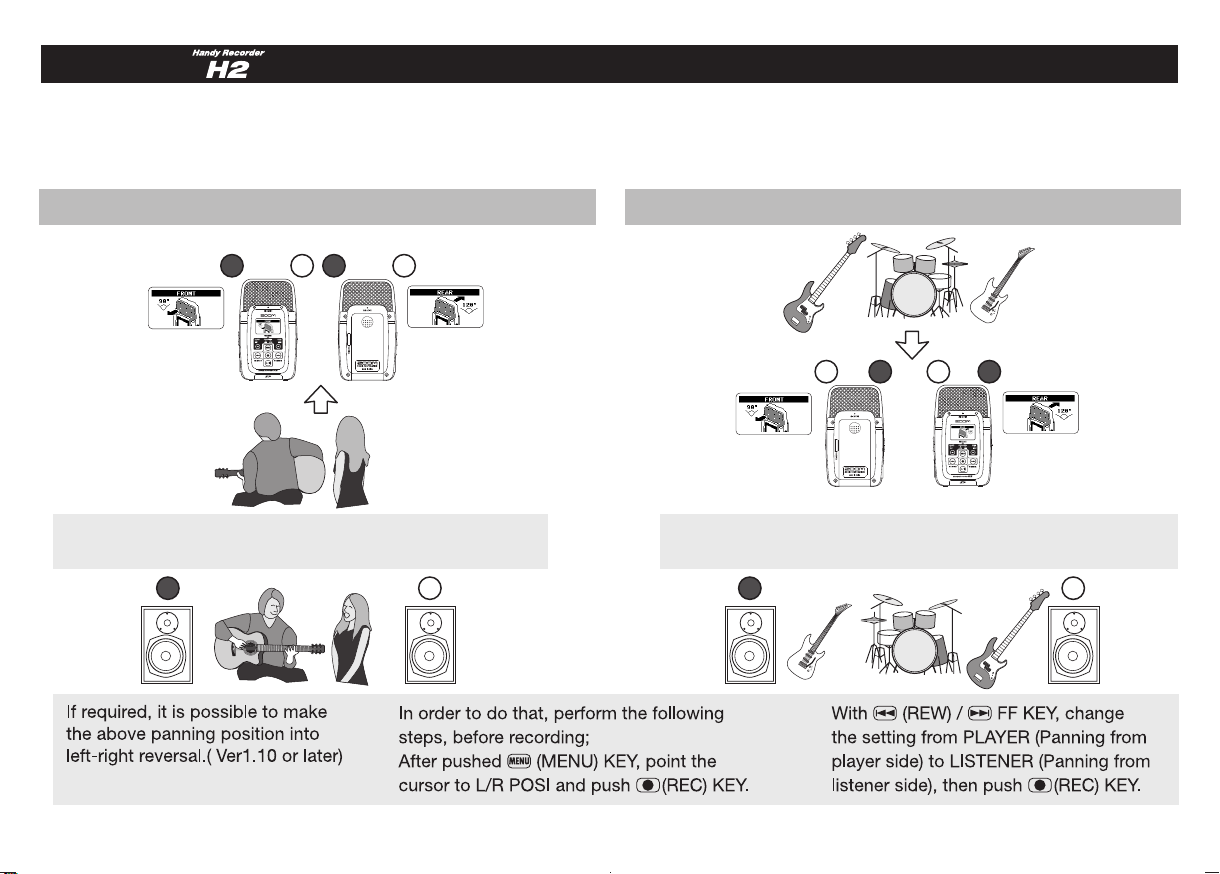

● SURROUND 2CH (mode stéréo)

Les sons situés à l’avant et à l’arrière de l’unité sont enregistrés sur deux canaux.

Enregistrement en mode stéréo

● SURROUND 4CH (mode 4 canaux)

Le son stéréo de la face avant et le son stéréo de la face arrière de l’unité sont enregistrés sur 4 canaux. Le H2 bascule en mode 4 canaux (→ p. 27).

● REAR 120º (mode stéréo)

Les sources situées dans un angle de 120° à l’arrière de l’unité sont enregistrées en stéréo.

Le jeu de micros actuellement activé est indiqué par le témoin [MIC ACTIVE] de la face avant ou de la face arrière du H2.

Quand vous sélectionnez SURROUND 2CH ou 4CH, les deux témoins [MIC ACTIVE] de la face avant et de la face arrière seront allumés.

NOTE

• Le réglage de diagramme polaire de micro ne s’applique qu’aux micros intégrés. Il n’a pas d’effet si un micro externe est utilisé.

• Si quoi que ce soit est branché à la prise [EXT MIC IN] ou [LINE IN], les micros intégrés sont désactivés et tous les témoins de diagramme polaire de micro sont éteints.

• Quand le H2 est en lecture, en enregistrement ou en attente d’enregistrement, le réglage de diagramme polaire de micro ne peut pas être changé.

Témoin [MIC ACTIVE]

Face avant du H2

Témoin [MIC ACTIVE]

Face arrière du H2

Allumé

ZOOM H2

Enregistrement en mode stéréo

Enregistrement

Pour enregistrer en mode stéréo, procédez comme suit.

ASTUCE

En condition initiale, le H2 est configuré pour enregistrer des fichiers WAV stéréo (résolution 16 bits, fréquence d’échantillonnage 44,1 kHz) en mode stéréo. Les réglages de format de fichier, résolution et fréquence d’échantillonnage peuvent être changés (→ p. 35).

1. Appelez l’écran de base du mode

stéréo.

2. Activez la source à enregistrer.

Le H2 peut enregistrer par les micros intégrés, depuis un micro externe connecté en prise [EXT MIC IN] ou depuis un élément externe connecté en prise [LINE IN].

● Enregistrement depuis les micros intégrés

Vérifiez que rien n’est connecté en prise [EXT MIC IN] ni [LINE IN]. Si quoi que ce soit est branché dans ces prises, les micros intégrés ne fonctionneront pas.

Faites le réglage pour que le témoin [MIC ACTIVE] de la face avant ou de la face arrière ne clignote pas quand le volume de la source sonore est à son maximum. Pour des informations sur les réglages recommandés du sélecteur [MIC GAIN], voir page 15.

ASTUCE

Gardez à l’esprit que le contenu enregistré souffrira de distorsion si le témoin [MIC ACTIVE] clignote.

4. Réglez le H2 en attente

d’enregistrement.

Pressez la touche 4 (REC) pour que le témoin [PLAY/REC] de la face avant clignote en rouge. Le niveau d’entrée actuel est indiqué par les indicateurs de niveau et le signal entrant peut être écouté via la prise [PHONES/ LINE OUT]. Le nom du fichier qui sera créé est également affiché.

Niveau du signal entrant

● Enregistrement depuis un micro externe ou un élément externe

Branchez le micro externe à la prise [EXT MIC IN] ou l’élément externe à la prise [LINE IN]. Notez que la prise [LINE IN] a priorité si des équipements sont connectés à la fois à la prise [EXT MIC IN] et [LINE IN].

3. Réglez la sensibilité d’entrée.

Quand vous utilisez les micros intégrés ou un micro externe connecté à la prise [EXT MIC IN], réglez la sensibilité d’entrée sur une valeur adaptée à l’aide du sélecteur [MIC GAIN].

ZOOM H2

Fichier créé par cet enregistrement

ASTUCE

• En changeant un réglage du H2, il est possible de toujours entendre le signal entrant, même quand l’unité n’est pas en attente d’enregistrement (→ p. 79).

• En mode stéréo, un nouveau ﬁchier est créé pour chaque enregistrement, et un nom de ﬁchier lui est automatiquement affecté, selon la nomenclature "STE-xxx.WAV" ou "STE-xxx.MP3" (où xxx est un numéro allant de 000 à 999). Le nom de ﬁchier peut être changé ultérieurement (→ p. 50).

Enregistrement en mode stéréo

Réglez le niveau d’enregistrement.

Pour régler le niveau d’enregistrement, utilisez les touches 2 (REW)/ (FF). Quand vous pressez une fois une de ces touches, le réglage de niveau d’enregistrement actuel s’affiche. Presser à nouveau la touche change le réglage. Réglez le niveau aussi haut que possible sans que l’indicateur de niveau ne dépasse 0 (dB) pour les passages les plus forts. La plage de réglage est 0 – 127.

Niveau d'enregistrement

Pour enregistrer le signal depuis un composant externe tel qu’un lecteur de CD branché en prise [LINE IN], contrôlez le niveau d’enregistrement en réglant le volume sur l’élément externe.

ASTUCE

Pour annuler l’attente d’enregistrement, pressez la touche 1 (PLAY/PAUSE).

ASTUCE

• L’enregistrement commence toujours au début d’un nouveau ﬁchier. Il n’est pas possible de reprendre un enregistrement au milieu d’un ﬁchier.

• En pressant la touche 1 (PLAY/PAUSE) alors qu’un enregistrement est en cours, vous pouvez déﬁnir un point de repérage compatible BWF. Quand vous pressez la touche 1 (PLAY/PAUSE), l’indication "MARKxx" (où xx est un numéro de 1 à 99) apparaît dans l’afﬁcheur et un marqueur (point de repère) ayant le numéro correspondant est créé.

• Vous pouvez contrôler la position (heures: minutes:secondes) des marqueurs qui ont été déﬁnis (→ p. 59).

7. Arrêtez l’enregistrement.

Pour terminer l’enregistrement, pressez une fois encore la touche 4 (REC) pour éteindre le témoin [PLAY/REC]. Quand l’enregistrement est arrêté, le compteur revient au début et le fichier est prêt à la lecture.

8. Contrôlez l’enregistrement.

Pour lire le contenu enregistré, pressez la touche 1 (PLAY/PAUSE). Pour stopper la lecture, pressez une fois encore la touche 1 (PLAY/PAUSE).

6. Lancez l’enregistrement.

Quand vous pressez une fois encore la touche 4 (REC) depuis le mode d’attente d’enregistrement, le témoin [PLAY/REC] de la face avant s’allume en rouge de façon constante. La position actuelle de l’enregistrement est indiquée par le compteur.

Glossaire

BWF (Broadcast Wave Format)

Un format de fichier WAV étendu utilisé principalement dans les applications de radio diffusion. Des informations concernant la date de création du fichier et les points de repère sont incorporés dans le fichier.

Si vous refaites l’enregistrement, l’ancien fichier ne sera pas écrasé. A la place, un nouveau fichier sera créé à chaque fois. Pour des informations sur la façon de supprimer des fichiers qui ne sont plus nécessaires, voir page

52.

ZOOM H2

Enregistrement en mode stéréo

Lecture

Cette section explique comment reproduire un fichier enregistré en mode stéréo.

En mode stéréo, chaque opération d’enregistrement résulte en un fichier stéréo (au format WAV ou MP3). Ces fichiers sont stockés dans le dossier actuellement sélectionné (01 – 10) de la carte SD insérée. Pour sélectionner le fichier stéréo enregistré à reproduire, procédez comme suit.

1. Appelez l’écran de base du mode

stéréo.

Le fichier dont le nom est affiché au centre de l’écran est celui qui sera lu. Seuls les fichiers stockés dans le dossier actuellement sélectionné peuvent être choisis pour la lecture.

N° du dossier actuellement sélectionné

Cet écran est le menu principal qui donne accès aux divers menus de réglages.

En écran de menu principal, utilisez les touches 2 (REW)/ (FF) pour déplacer le curseur (symbole pressez la touche 4 (REC) afin d’ouvrir l’écran de réglage de ce paramètre. En pressant une fois encore la touche 3 (MENU), vous pouvez revenir à l’écran de base.

Dans cet exemple, utilisez répétitivement les touches 2 (REW)/ (FF) pour amener le curseur sur "FOLDER" (dossier) puis pressez la touche 4 (REC) pour appeler l’écran de sélection de dossier.

R) sur le paramètre désiré et

Nom du fichier actuellement sélectionné

2. Sélectionnez le dossier qui

contient le fichier à reproduire.

Pour sélectionner un dossier, pressez la touche 3 (MENU) pour appeler l’écran suivant.

ZOOM H2

Ensuite, utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur le dossier désiré et pressez la touche 4 (REC) pour confirmer la sélection.

Après avoir sélectionné le dossier, pressez répétitivement la touche 3 (MENU) pour revenir à l’écran de base du mode stéréo.

ASTUCE

Si le dossier qui contient le fichier que vous voulez reproduire est déjà sélectionné, la procédure ci-dessus n’est pas nécessaire.

3. Sélectionnez le fichier à

reproduire.

Pressez brièvement la touche  (FF) pour

Enregistrement en mode stéréo

sauter au fichier suivant dans le dossier actuellement sélectionné. Pour revenir en arrière d’un fichier, pressez une fois la touche 2 (REW) pour ramener le compteur à 0 puis pressez à nouveau la touche.

ASTUCE

Si le dossier actuellement sélectionné ne contient aucun fichier, l’indication "NO DATA" (pas de données) s’affiche.

ASTUCE

L’ordre d’affichage des fichiers dans le dossier est déterminé par leur nom (caractères et nombres). La séquence est la suivante.

(espace) ! # $ % & ‘ ( ) + , – 0 1 2 3 4 5 6 7 8 9 ; = @ A B C D E F G H I J K L M N O P Q R S T U V W X Y Z [ ] ^ _ ` a b c d e f g h i j k l m n o p q r s t u v w x y z { }˜

Maintien de la touche (REW)

Retour arrière

4. Lisez le fichier sélectionné.

Pour lire le fichier sélectionné, pressez la touche 1 (PLAY/PAUSE). Durant la lecture, le témoin [PLAY/REC] est allumé en vert sur la face avant. Pour mettre en pause la lecture, pressez une fois encore la touche 1 (PLAY/PAUSE).

En mode stéréo, les touches de l’ unité fonctionnent comme indiqué ci-dessous.

Maintien de la touche (FF)

Avance rapide

Pression brève de la touche (REW)

Quand le compteur se trouve en cours de fichier, il est ramené à 0 (début du fichier). Si le compteur est déjà à 0, le fichier précédent est sélectionné.

Pression brève de la touche (FF)

Le fichier suivant est sélectionné.

Pression de la touche (PLAY/PAUSE)

Lance la lecture/met en pause.

ZOOM H2

Enregistrement en mode 4 canaux

Cette section explique en détail comment enregistrer en mode 4 canaux.

A propos du mode 4 canaux

En mode 4 canaux, les micros intégrés enregistrent le son stéréo reçu par la face avant et par la face arrière. Le ré sultat est sauvegardé sous forme d’une paire de deux fichiers WAV stéréo fournissant 4 canaux d’informations.

Par exemple, vous pouvez placer le H2 au centre d’un groupe pour enregistrer une session de rép é tition ou vous pouvez enregistrer à la fois le son voulu et le son ambiant durant un enregistrement sur site. Dans un lieu de prestation, vous pouvez enregistrer les interprètes et la réaction du public. Pour la lecture, les signaux avant et arrière sont mixés en un signal à deux canaux (stéréo). Il est aussi possible de régler la balance avant/arrière et gauche/droite après coup ou de convertir les informations enregistrées en un fichier WAV stéréo.

Utiliser les deux fichiers WAV produits en mode 4 canaux comme source pour un encodeur de son surround permet la création d’audio 5.1 en vue de la reproduction sur un système surround domestique.

témoin de diagramme polaire de micro "SURROUND 4CH" s’allume.

Allumé

Touches (MIC PATTERN)

Si vous voulez utiliser le H2 en mode 4 canaux, rien ne doit être connecté aux prises [EXT MIC IN] et [LINE IN].

NOTE

Quand vous sélectionnez un diagramme polaire de micro autre que SURROUND 4CH, le H2 repasse en mode stéréo (pour des informations sur les autres diagrammes polaires de micro, voir page 21).

L’illustration de la page suivante montre l’écran de base du mode 4 canaux. Cet écran donne accès aux informations expliquées ciaprès.

Pour faire passer le H2 en mode 4 canaux, sélectionnez simplement "SURROUND 4CH" comme diagramme polaire de micro (pour des détails sur les diagrammes polaires de micro, voir page 21). Utilisez les touches 6/5 (MIC PATTERN) de la face avant pour que le

ZOOM H2

Enregistrement en mode 4 canaux

Compteur

Affiche le temps de lecture du fichier actuel ou le temps d'enregistrement en heures/minutes/secondes.

Statut de l'enregistreur

Affiche le mode de fonctionnement actuel de l'enregistreur. Il existe 5 icônes : lecture, pause, arrêt, attente d'enregistrement et enregistrement.

Indicateurs de niveau

Symbole optionnel de fonction

Quand la lecture répétitive ou l'enregistrement automatique est activé, le symbole correspondant s'affiche ici.

Témoin d'autonomie

Affiche la charge des piles.

emps d'enregistrement restant

Indique le temps encore disponible pour l'enregistrement, selon le mode d'enregistrement actuellement sélectionné (format de fichier, résolution, fréquence d'échantillonnage).

Symbole de mode 4 canaux

Signale que le H2 fonctionne en mode 4 canaux.

Nom de fichier

Normalement, le nom de la paire de fichiers lue est affiché ici. En attente d'enregistrement et en enregistrement, c'est le nom de la paire de fichiers servant à l'enregistrement qui est affiché. En mode 4 canaux, deux fichiers au format WAV (un pour l'avant et un pour l'arrière) sont gérés comme un tout. L'indication "SRxxxF/R.WAV" (où xxx est un numéro de 000 à

499) se réfère à la paire constituée du fichier stéréo avant "SRxxxF.WAV" et du fichier stéréo arrière "SRxxxR.WAV".

ZOOM H2

Enregistrement en mode 4 canaux

Exemples de configuration

Le placement recommandé pour l’emploi du H2 en mode 4 canaux est représenté cidessous.

■ Enregistrement d’une répétition de groupe

Quand les membres du groupe se font face, le H2 peut être placé au milieu pour enregistrer le son lui arrivant à la fois par l’avant et par l’arrière.

ASTUCE

La balance avant/arrière/gauche/droite peut aisément être réglée après enregistrement en mode 4 canaux.

Enregistrement

Pour enregistrer en mode 4 canaux, procédez comme suit.

ASTUCE

•

En condition initiale, le H2 est configuré pour enregistrer deux fichiers WAV stéréo (résolution de 16 bits, fréquence d’échantillonnage de 44,1 kHz) en mode 4 canaux. Les réglages de résolution et de fréquence d’échantillonnage peuvent être changés

(→ p. 35).

• Après enregistrement en mode 4 canaux, vous pouvez régler la balance avant/arrière/ gauche/droite et convertir le résultat en un seul ﬁchier WAV (→ p. 57).

1. Appelez l’écran de base du mode

4 canaux.

2. Réglez la sensibilité de l’entrée.

En mode 4 canaux, seuls les micros intégrés peuvent être utilisés. Réglez la sensibilité d’entrée sur une valeur adaptée à l’aide du sélecteur [MIC GAIN].

■ Enregistrement sur site

Placez le H2 en position debout et avec la face avant dirigée vers la source sonore principale.

NOTE

Si vous maintenez le H2 à la main durant un enregistrement sur site, des bruits de frottement peuvent survenir et altérer votre enregistrement. Pour éviter cela, montez le H2 sur l’adaptateur pour pince de micro fourni et tenez l’adaptateur avec un gant.

ZOOM H2

Choisissez la position du sélecteur [MIC GAIN] pour que le témoin [MIC ACTIVE] de la face avant ou de la face arrière ne clignote pas quand le volume de la source sonore est à son maximum. Pour des informations sur les réglages recommandés du sé lecteur [MIC GAIN], voir page 15.

Sélecteur [MIC GAIN]

Enregistrement en mode 4 canaux

3. Réglez le H2 en attente

d’enregistrement.

Pressez la touche 4 (REC) pour que le

témoin [PLAY/REC] de la face avant clignote

en rouge. Le niveau d’entrée actuel est indiqué

par les indicateurs de niveau et le signal

entrant peut être écouté via la prise [PHONES/

LINE OUT]. Le nom de la paire de fichiers

qui sera créée est également affiché

Niveau du signal entrant en face avant

Niveau du signal entrant en face arrière

Réglez le niveau d’enregistrement.

Nom de la paire de fichiers créée par cet enregistrement

Pour régler le niveau d’enregistrement, utilisez les touches 2 (REW)/ (FF).

Quand vous pressez une fois une de ces

touches, le réglage de niveau d’enregistrement

actuel s’affiche. Presser à nouveau la touche

change le réglage

Réglez le niveau aussi haut que possible sans que l’indicateur de niveau ne dépasse 0 (dB) pour les passages les plus forts. La plage de réglage est 0 – 127.

Niveau d'enregistrement

NOTE

Il n’est pas possible de régler séparément les niveaux d’enregistrement de la face avant et de la face arrière.

ASTUCE

Pour annuler l’attente d’enregistrement, pressez la touche 1 (PLAY/PAUSE).

5. Lancez l’enregistrement.

Quand vous pressez une fois encore la touche 4 (REC) depuis le mode d’ attente d’enregistrement, le témoin [PLAY/REC] de la face avant s’allume en rouge de façon constante. La position actuelle de l’enregistrement est indiquée par le compteur.

ASTUCE

• L’enregistrement commence toujours au début d’un nouveau ﬁchier. Il n’est pas possible de reprendre un enregistrement au milieu d’un ﬁchier.

6. Arrêtez l’enregistrement.

Pour arrêter l’enregistrement, pressez une fois encore la touche 4 (REC) afin d’éteindre le témoin [PLAY/REC]. Quand l’enregistrement est arrêté, le compteur revient au début et le fichier est prêt à la lecture.

ASTUCE

Les fichiers créés par enregistrement en mode 4 canaux sont stockés dans un dossier dédié au mode 4 canaux.

ZOOM H2

Enregistrement en mode 4 canaux

7. Contrôlez l’enregistrement.

Pour lire le contenu enregistré, pressez la touche 1 (PLAY/PAUSE). Les signaux des faces avant et arrière sont mixés et lus en stéréo (2 canaux). Pour stopper la lecture, pressez une fois encore la touche 1 (PLAY/ PAUSE).

Lecture

En mode 4 canaux, chaque opération d’enregistrement produira une paire de fichiers stéréo (au format WAV) qui seront stockés dans un dossier dé dié au mode 4 canaux. Cette section explique comment lire une telle paire de fichiers en mode 4 canaux.

1. Appelez l’écran de base du mode

4 canaux.

La paire de fichiers dont le nom est affiché au centre de l’écran est celle qui sera lue. L’indication "SRxxxF/R.WAV" (où xxx est un numéro de 000 à 499) se réfère à la paire constitué e du fichier sté r é o avant "SRxxxF.WAV" et du fichier stéréo arrière "SRxxxR.WAV".

dossier actuellement sélectionné. Pour revenir en arrière d’une paire de fichiers, pressez une fois la touche 2 (REW) afin de ramener le compteur à 0 puis pressez à nouveau la touche.

ASTUCE

• Tous les ﬁchiers du mode 4 canaux sont stockés dans le même dossier dédié. Il n’est par conséquent pas nécessaire de sélectionner le dossier.

• Si aucun ﬁchier n’a été enregistré en mode 4 canaux, l’indication "NO DATA" (pas de données) s’afﬁche.

NOTE

Le nom des fichiers créés en mode 4 canaux ne peut pas être changé.

3. Lisez la paire de fichiers

sélectionnée.

Pour lire la paire de fichiers sélectionnée, pressez la touche 1 (PLAY/PAUSE). Le témoin [PLAY/REC] est allumé en vert et les signaux avant et arrière sont mixés et lus comme un fichier stéréo (2 canaux). Pour mettre en pause la lecture, pressez une fois encore la touche 1 (PLAY/PAUSE). Les fonctions de lecture/pause et d’avance/ retour rapides sont les mêmes que pour le mode stéréo (→ p. 26).

Nom de la paire de fichiers actuellement sélectionnée

2. Sélectionnez la paire de fichiers

à reproduire.

Pressez brièvement la touche  (FF) pour sauter à la paire de fichiers suivante dans le

ZOOM H2

Enregistrement en mode 4 canaux

Réglage de la balance avant/arrière/gauche/ droite (panoramique 3D)

Cette section explique comment utiliser ce que l’on nomme la fonction de panoramique 3D qui vous permet de régler la balance avant/ arrière/gauche/droite d’une paire de fichiers enregistrés en mode 4 canaux.

1. Avec le H2 en mode 4 canaux,

sélectionnez la paire de fichiers dont vous désirez régler la balance.

Le menu 3D PAN contient les paramètres suivants.

● PREVIEW

Détermine si la paire de fichiers actuellement sélectionnée doit être entendue via la prise [PHONES/LINE OUT] pendant les réglages de panoramique 3D.

2. Appelez l’écran de menu

principal du mode 4 canaux.

L’écran principal vous donne accès aux divers menus de réglage du mode 4 canaux. Ce menu diffère du menu principal du mode stéréo. Pour l’appeler, pressez la touche 3 (MENU) en écran de base du mode 4 canaux.

3. Appelez le menu 3D PAN.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "3D PAN" et pressez la touche 4 (REC). Le menu 3D PAN donnant accès aux fonctions de panoramique 3D apparaît.

● INPUT

Détermine si le signal entrant par les micros intégré s doit ê tre entendu via la prise [PHONES/LINE OUT] pendant les réglages de panoramique 3D.

● GO

Quand vous amenez le curseur sur cette position et pressez la touche 4 (REC), l’écran de réglage de panoramique 3D apparaît.

● RESET

Quand vous amenez le curseur sur cette position et pressez la touche 4 (REC), le panoramique 3D est ramené à son réglage par défaut.

4. Sélectionnez le signal à écouter

durant le réglage du panoramique 3D.

Pour sélectionner le signal, amenez le curseur sur "PREVIEW" ou "INPUT" dans l’écran précédent et pressez la touche 4 (REC).

ZOOM H2

Enregistrement en mode 4 canaux

Si "PREVIEW" a été sélectionné, l’écran 3D PAN PREVIEW apparaît.

Si "INPUT" a été sélectionné, l’écran 3D PAN INPUT apparaît.

Dans chacun de ces écrans, amenez le curseur sur ON et pressez la touche 4 (REC) pour écouter le signal correspondant. Quand le réglage est fait, l’affichage retourne au menu 3D PAN.

5. Appelez l’écran de panoramique

3D.

Pour appeler l’écran de panoramique 3D, amenez le curseur sur le paramètre "GO" et pressez la touche 4 (REC). Si "PREVIEW" a ét é réglé sur ON à l’étape 4, la paire de fichiers actuellement sé lectionné e commencera automatiquement sa lecture tandis que l’écran de panoramique 3D s’affichera.

Réglage de panoramique 3D

L’écran de panoramique 3D affiche un graphique avec les directions FRONT/REAR (avant/arrière) et LEFT/RIGHT (gauche/ droite). Le symbole graphique représente le réglage actuel de panoramique 3D (balance avant gauche/avant droite/arrière gauche/arrière droite).

O à l’ inté rieur du

ASTUCE

Le réglage "PREVIEW" convient au réglage de panoramique 3D des données enregistrées et le réglage "INPUT" au réglage de panoramique 3D du signal reçu par les micros intégrés. Il est aussi possible de régler les deux sur ON.

Si "INPUT" a été réglé sur ON, le signal entrant sera entendu tout en reflétant le réglage de panoramique 3D, mais le résultat enregistré ne reflétera pas ce réglage. Par conséquent, même si vous focalisez le réglage de panoramique 3D sur une certaine direction, l’enregistrement sera en fait réalisé avec une balance de niveau standard.

ZOOM H2

Quand vous bougez le symbole

O dans une

direction donnée, le niveau du son venant de cette direction augmente. A l’opposé, éloigner le symbole d’une zone fera diminuer le son de cette zone.

Enregistrement en mode 4 canaux

Avant Arrière

can.G can.D can.G can.D

Avant Arrière

can.G can.D can.G can.D

les réglages de panoramique 3D ne changeront pas.

• Pour ramener le réglage de panoramique 3D à sa valeur par défaut, amenez le curseur

sur "RESET" dans le menu 3D PAN et pressez la touche 4 (REC).

Avant Arrière

can.G can.D can.G

can.D

6. Faites le réglage de panoramique

3D.

Pour déplacer le symbole O vers le haut ou le bas, utilisez la touche 3 (MENU) et la touche 1 (PLAY/PAUSE). Pour déplacer le symbole touche 2 (REW) et la touche  (FF). Pour accepter la position (réglage de balance) actuelle, pressez la touche 4 (REC). Le menu 3D PAN réapparaîtra. Pour retourner à l’écran de base du mode 4 canaux, pressez répétitivement la touche 3 (MENU).

ASTUCE

Après avoir fait les réglages de panoramique 3D à l’aide d’une paire de fichiers stéréo enregistrée en mode 4 canaux, vous pouvez sauvegarder le résultat comme un simple fichier stéréo (→ p. 57).

O à gauche ou à droite, utilisez la

NOTE

• Le réglage de panoramique 3D n’est pas mémorisé individuellement pour chaque

ﬁchier. A la place, un seul réglage s’applique à tous les ﬁchiers. Gardez à l’esprit que même si vous changez de paire de ﬁchiers,

ZOOM H2

Fonctions pratiques d’enregistrement

Cette section décrit diverses fonctions du H2 qui s’avèrent pratiques durant l’enregistrement.

Sélection du mode d’enregistrement

Le H2 vous permet de choisir entre plusieurs modes d’enregistrement (avec diffé rents réglages de format de fichier, fréquence et résolution d’échantillonnage), vous permettant de tirer le meilleur du H2 dans diverses situations d’enregistrement.

NOTE

Les réglages décrits ici ne peuvent pas être changés quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces procédures.

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

pressez la touche 4 (REC). L’écran REC MODE apparaît.

Ici, vous pouvez sélectionner le mode d’enregistrement. Les réglages disponibles pour le format de fichier, la fréquence et la résolution d’échantillonnage sont listés cidessous.

RésolutionFormat de fichier

Fréquence d'échantillonnage

Les sélections disponibles pour les modes stéréo/4 canaux sont les suivantes.

ASTUCE

Les sélections possibles pour le mode d’enregistrement diffèrent en mode stéréo et en mode 4 canaux.

2. Appelez l’écran REC MODE.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "REC MODE" (mode d’enregistrement) et

ZOOM H2

[Mode stéréo]

Afﬁchage

WAV44.1kHz/16bit WAV44.1kHz/24bit

WAV48kHz/16bit WAV48kHz/24bit WAV96kHz/16bit WAV96kHz/24bit

MP3 48k, 56k, 64k, 80k,

96k, 112k, 128k,160k,

192k, 224k, 256k,

320kbps

MP3 VBR

Format de

ﬁchier

WAV

MP3

Fonctions pratiques d’enregistrement

VBR (Variable Bit Rate) : La résolution est

automatiquement adaptée à la quantité d’informations présentes dans la source entrante (débit numérique variable).

[Mode 4 canaux]

Afﬁchage

Format de

ﬁchier

WAV44.1kHz/16bit WAV44.1kHz/24bit

WAV48kHz/16bit

WAV

WAV48kHz/24bit

3. Sélectionnez le mode

d’enregistrement.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur le réglage désiré et pressez la touche 4 (REC). Le changement est entériné et le menu principal réapparaît.

ASTUCE

Si vous pressez la touche 3 (MENU) à la place de la touche 4 (REC), la sélection est annulée et le menu principal réapparaît.

4. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

ASTUCE

En utilisant la flexibilité du H2, vous pouvez d’abord enregistrer en mode stéréo à l’aide du format de fichier WAV et convertir ultérieurement au format MP3 (→ p. 55).

Glossaire

Format de fichier

C’est le format du fichier stocké sur la carte SD insérée dans le H2. Le H2 vous donne le choix entre le format non compressé WAV et le format compressé MP3.

Fréquence d’échantillonnage

C’est une valeur qui détermine combien de fois par seconde le signal analogique est mesuré (échantillonné) pour le convertir en données numériques. Un réglage plus élevé permet la reproduction de fréquences plus élevées, avec pour inconvénient des fichiers plus conséquents et donc une plus grande consommation d’espace sur la carte SD.

Résolution

C’est une valeur qui détermine combien de bits sont utilisés pour exprimer la dynamique du signal analogique converti en données numériques. Un réglage de résolution plus élevé donne une meilleure plage dynamique, avec pour inconvénient des fichiers plus conséquents et donc une plus grande consommation d’espace sur la carte SD .

ZOOM H2

Fonctions pratiques d’enregistrement

Emploi de la fonction AGC/ compresseur/limiteur

Quand vous enregistrez une prestation "live" d’un groupe ou un événement similaire dont les niveaux de volume sont difficiles à prévoir, la fonction AGC/compresseur/ limiteur s’avère pratique pour optimiser le niveau d’enregistrement.

Le contrôle de gain automatique ou AGC (Auto Gain Control) est une fonction qui ajuste automatiquement le niveau durant l’enregistrement. Les signaux de bas niveau seront renforcés et les signaux de haut niveau atténués, donnant un enregistrement à faible bruit et faible distorsion.

NOTE

Quand la fonction AGC est activé, le réglage de sélecteur [MIC GAIN] n’a pas d’effet.

Le compresseur renforce les signaux de bas niveau et atténue les signaux de haut niveau. A cet égard, il est similaire à l’AGC mais il façonne plus activement la dynamique du signal entrant.

Le limiteur sert à éviter la distorsion durant l’enregistrement en n’atténuant que les signaux qui dépassent un certain niveau

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran AGC/COMP.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur

"AGC/COMP" et pressez la touche 4 (REC).

3. Sélectionnez la fonction parmi

les options de l’AGC/ compresseur/limiteur.

L’ AGC/compresseur/limiteur a plusieurs options pour chaque fonction de base, listées ci-dessous.

● OFF

L’AGC/compresseur/limiteur est désactivé.

● AGC1 (GENERAL)

C’est le réglage d’AGC standard.

● AGC2 (SPEECH)

C’ est un ré glage d’AGC convenant à l ’ enregistrement de paroles et de commentaires.

● COMP1 (GENERAL)

C’est le réglage de compresseur standard.

● COMP2 (VOCAL)

C’est un réglage de compresseur convenant à l’enregistrement de voix.

● COMP3 (DRUM)

C’est un réglage de compresseur convenant à l ’ enregistrement de batteries et de percussions.

ZOOM H2

Fonctions pratiques d’enregistrement

● LIMIT1 (GENERAL)

C’est le réglage standard de limiteur.

● LIMIT2 (CONCERT)

C’ est un réglage de limiteur convenant à l’enregistrement d’une prestation "live".

● LIMIT3 (STUDIO)

C’ est un réglage de limiteur convenant à l’enregistrement en studio.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur le réglage désiré et pressez la touche 4 (REC). Le réglage est accepté et l’ affichage retourne au menu principal.

Pour annuler le réglage et revenir au menu principal, pressez simplement la touche 3 (MENU).

4. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Atténuation des basses fréquences

Le H2 comprend un filtre coupe-bas efficace pour supprimer les bruits de vent durant les enregistrements à l’extérieur ou les plosives lors de l’enregistrement d’un chanteur. Pour activer le filtre, procédez comme suit.

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran LO CUT.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "LO CUT" et pressez la touche 4 (REC).

3. Activez le filtre coupe-bas.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "ON" et pressez la touche 4 (REC). Le réglage est accepté et l’affichage retourne au menu de base.

ZOOM H2

Fonctions pratiques d’enregistrement

Pour annuler le réglage et revenir au menu principal, pressez la touche 3 (MENU).

4. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Emploi de la fonction d’enregistrement automatique

La fonction d’enregistrement automatique permet de faire dé marrer et d’ arrêter automatiquement l’enregistrement par le H2 en fonction du niveau du signal entrant. Quand le niveau dépasse un certain seuil, l’enregistrement commence et quand il redescend un certain temps sous le seuil, l’enregistrement s’arrête. C’est pratique pour garder traces des idées quand vous composez un morceau ou pour enregistrer des interventions lors d’un meeting ou d’une réunion.

NOTE

Les réglages décrits ici ne peuvent pas être faits pendant que l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

ZOOM H2

2. Appelez l’écran AUTO REC.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "AUTO REC" (enregistrement automatique) et pressez la touche 4 (REC).

3. Réglez les divers paramètres

pour la fonction d’enregistrement automatique.

Fonctions pratiques d’enregistrement

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur le paramètre et pressez la touche 4 (REC) pour appeler l’écran de réglage de ce paramètre. Les paramètres accessibles en écran AUTO REC sont les suivants.

● ON/OFF

Commute on/off la fonction d’enregistrement automatique.

● START LVL (Start level)

Règle le niveau seuil de déclenchement de l’enregistrement.

● STOP LVL (Stop level)

R è gle le niveau seuil d’ arrê t de l’enregistrement.

● AUTO STOP

Contrô le le ré glage on/off de l’ arrê t automatique et le nombre se secondes à passer sous le seuil avant que l’enregistrement s’arrête. Quand le signal chute sous le niveau d’arrêt spécifié, l’enregistrement s’arrête après le nombre de secondes réglé ici.

4. Réglez la fonction

d’enregistrement automatique sur ON et réglez le niveau de déclenchement.

Amenez le curseur sur la section ON/OFF et pressez la touche 4 (REC). L’écran suivant apparaît.

Pour activer la fonction d’enregistrement automatique, amenez le curseur sur ON et pressez la touche 4 (REC). L’écran AUTO REC réapparaît. Ensuite, amenez le curseur sur START LVL en écran AUTO REC et pressez la touche 4 (REC). L’affichage change comme suit.

Niveau d'entrée actuel

Niveau de déclenchement

Valeur de réglage du niveau de déclenchement

Dans cet écran, vous pouvez régler le niveau de déclenchement (le seuil au-dessus duquel l’enregistrement commencera). Tout en contrôlant le niveau sonore actuel à l’aide de l’ indicateur de niveau d’entrée affiché à l’écran, utilisez les touches 2 (REW)/ Z pour amener l’indicateur de niveau de déclenchement au niveau voulu. Quand le réglage est terminé, pressez la touche 4 (REC) pour revenir à l’écran AUTO REC.

ASTUCE

En mode 4 canaux, les signaux avant et arrière sont mixés pour fournir l’indication de niveau.

5. Si vous voulez aussi que

l’enregistrement s’arrête automatiquement, réglez la fonction auto stop sur ON et spécifiez le niveau d’arrêt.

Pour activer la fonction d’arrêt automatique auto stop, amenez le curseur sur AUTO STOP

ZOOM H2

dans l’écran AUTO REC et pressez la touche 4 (REC). L’écran AUTO REC STOP apparaît.

Dans cet écran, vous pouvez déterminer le nombre de secondes séparant la chute du niveau d’entrée sous le niveau seuil de l’arrêt réel de l’enregistrement. Utilisez les touches 2 (REW)/ (FF) pour sélectionner la valeur (0–5 secondes) puis pressez la touche 4 (REC) pour revenir en écran AUTO REC.

Ensuite, réglez le niveau d’arrêt. En écran AUTO REC, amenez le curseur sur STOP LVL et pressez la touche 4 (REC). L’écran AUTO REC STOP LVL apparaît.

Fonctions pratiques d’enregistrement

Niv. d'entrée actuel Niveau d'arrêt

Valeur de réglage du niveau d'arrêt

Tout en contrôlant le niveau sonore actuel à l’aide de l’indicateur de niveau d’arrêt affiché à l’écran, utilisez les touches 2 (REW)/ (FF) pour amener l’indicateur de niveau d’arrêt au niveau voulu. Quand le réglage est terminé , pressez la touche 4 (REC) pour revenir à l’écran AUTO REC. Puis pressez la touche 3 (MENU) répétitivement jusqu’ au retour à l’écran de menu principal

ASTUCE

En mode 4 canaux, les signaux avant et arrière sont mixés pour fournir l’indication de niveau.

Niveau

START LVL

STOP LVL

Pressez la touche 4 (REC)

L'enregistrement commence quand le signal dépasse le niveau de déclenchement.

ZOOM H2

Fonction d'enregistrement

automatique

Quand le signal chute sous le niveau seuil, l'enregistrement s'arrête après un intervalle de temps préréglé.

Temps

0 – 5 s

Enregistrement

Fonctions pratiques d’enregistrement

6. Utilisez la fonction

d’enregistrement automatique.

En écran de base, pressez une fois la touche 4 (REC). Le H2 passe en mode d’attente d’enregistrement et le message "Wait For Signal..." (attente de signal) s’affiche.

Quand le niveau du signal entrant dépasse le niveau de dé clenchement ré glé , l’enregistrement commence. Si la fonction d’arrêt automatique est aussi activé e, l’ enregistrement s’ arrê tera automatiquement quelques secondes après que le niveau du signal ait chuté sous le niveau seuil.

Même lorsque les fonctions d’enregistrement automatique/arrêt automatique sont activées, l’enregistrement dé marre quand mê me immédiatement si vous pressez une fois encore la touche 4 (REC) alors que le H2 est en mode d’attente d’enregistrement.

Emploi de la fonction de pré-enregistrement

Quand la fonction de pré-enregistrement est active, le H2 conserve en permanence une certaine quantité du signal entrant alors qu’il est en mode d’attente. Quand l’utilisateur dé marre vraiment l’ enregistrement, son enregistrement comprendra le son précédant ce déclenchement sur un intervalle pouvant atteindre 2 secondes. C’est utile pour les enregistrements en direct dans les cas où le son peut survenir soudainement. Avec le pré- enregistrement, le début du son ne sera pas coupé.

1. Appelez l’écran de menu

principal.

En écran de base, pressez la touche 3 (MENU).

2. Appelez l’écran PRE REC.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "PRE REC" et pressez la touche 4 (REC).

En pressant la touche 4 (REC) alors qu’un enregistrement est en cours, l’enregistrement peut être stoppé à tout moment.

3. Activez le pré-enregistrement.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "ON" et pressez la touche 4 (REC). Le réglage est accepté et l’affichage retourne au menu principal.

ZOOM H2

Fonctions pratiques d’enregistrement

Quand le réglage est terminé, retournez à l’écran de base en pressant répétitivement la touche 3 (MENU).

NOTE

La fonction de pré-enregistrement et la fonction d’enregistrement automatique ne peuvent pas être utilisées ensemble. Si vous réglez une de ces fonctions sur ON alors que l’autre l’est déjà, la fonction la plus ancienne est automatiquement désactivée (réglée sur OFF).

4. Effectuez l’enregistrement.

Pressez la touche 4 (REC) pour régler le H2 en attente d’enregistrement. Quand vous pressez alors à nouveau la touche 4 (REC) pour lancer l’enregistrement, la partie précédant immédiatement l’instant où vous avez déclenché l’enregistrement est aussi incluse.

La durée de cette partie pré -enregistré e dépend du mode de fonctionnement, du format de fichier et de la fré quence d’échantillonnage, comme indiqué ci-dessous.

Mode stéréo

Format de ﬁchier/fréquence

d’échantillonnage

WAV 44,1 kHz

WAV 48 kHz WAV 96 kHz

MP3

Temps

2 secondes

1 seconde

2 secondes

Enregistrement d’un signal stéréo en mono (mode stéréo uniquement)

Le H2 vous permet d’enregistrer en mono un signal par les micros intégrés ou externes ou depuis un élément externe. Cela peut être utile par exemple pour une narration ou des effets sonores, dans lesquels la gestion des données en mono peut être préférable.

NOTE

• Les étapes décrites ci-dessous mélangeront les signaux des canaux stéréo des micros intégrés ou externes ou de l’élément externe. Le résultat est ensuite enregistré comme un ﬁchier stéréo dont les canaux gauche (L) et droit (R) ont le même contenu.

• Cette fonction n’est disponible qu’en mode stéréo.

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo, pressez la touche 3 (MENU).

2. Appelez l’écran MONO MIX.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "MONO MIX" et pressez la touche 4 (REC).

Mode 4 canaux

Format de ﬁchier/fréquence

d’échantillonnage

44,1 kHz

48 kHz

ZOOM H2

Temps

1 seconde

Fonctions pratiques d’enregistrement

3. Réglez la fonction MONO MIX

sur ON.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "ON", et pressez la touche 4 (REC). Le réglage est accepté et l’affichage retourne au menu principal.

Quand le réglage est terminé, retournez à l’écran de base en pressant répétitivement la touche 3 (MENU).

4. Accomplissez les étapes pour

l’enregistrement.

Le signal stéréo des micros intégrés, d’un micro stéréo connecté en prise [EXT MIC IN] ou d’un élément branché en prise [LINE IN] est mixé et le résultat est enregistré comme un fichier stéréo ayant des signaux identiques sur les canaux gauche (L) et droit (R).

ASTUCE

Les fichiers faits de cette manière seront

nommés "MONO-xxx.wav" ou "MONO-

xxx.mp3" (où xxx est un numéro entre 000

et 999) et stockés dans le dossier de mode

stéréo actuellement sélectionné.

Fonction MONO MIX

Signal du canal d'entrée gauche

Mixage en mono

Signal du canal d'entrée droit

Signal mono

Enregistreur

Canal gauche

Canal droit

ZOOM H2

Fonctions pratiques de lecture

Cette section explique diverses fonctions du H2 qui seront pratiques durant la lecture.

Sélection du mode de lecture

Dans les conditions par défaut, quand vous reproduisez un fichier enregistré (ou une paire de fichiers enregistrés en mode 4 canaux, le H2 continue de lire tous les fichiers du même dossier puis s’arrête. Vous pouvez changer ce comportement en sélectionnant un mode de lecture différent.

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran PLAY MODE.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "PLAY MODE" et pressez la touche 4 (REC). L’écran PLAY MODE apparaît.

aussi ci-dessous), tous les fichiers du dossier actuel sont lus par ordre alphabétique de leurs noms (pour des informations sur la séquence des caractères, voir page 26). La lecture s’arrête quand tous les fichiers ont été lus une fois.

● PLAY ONE

La lecture s’ arrê te quand le fichier actuellement sélectionné a été lu.

● REPEAT ALL

En partant du fichier actuellement sélectionné, tous les fichiers du dossier actuel sont lus en ordre alphabétique de leurs noms. Ce processus se répète jusqu’à ce qu’il soit arrêté par l’utilisateur.

● REPEAT ONE

Le fichier actuellement sélectionné est lu en boucle jusqu’à arrêt par l’utilisateur.

3. Sélectionnez le mode de lecture.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur le mode désiré et pressez la touche 4 (REC). Le réglage est accepté et l’affichage retourne au menu principal.

Ici, vous pouvez sélectionner le mode de lecture. Les réglages suivants sont possibles.

● PLAY ALL (par défaut)

En partant du fichier actuellement sélectionné (ou de la paire de fichiers en mode 4 canaux;

ZOOM H2

ASTUCE

Pour annuler le réglage et revenir au menu principal, pressez la touche 3 (MENU) sans presser la touche 4 (REC).

4. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Fonctions pratiques de lecture

Emploi de la fonction de lecture en boucle A-B

La fonction A-B repeat vous permet de spécifier deux points (A et B) d’un fichier (ou d’une paire de fichiers en mode 4 canaux) et de lire répétitivement et automatiquement en boucle la section comprise en ces points. Pour utiliser cette section, procédez comme suit.

NOTE

Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran A-B REPEAT.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "A-B REPEAT" et pressez la touche 4 (REC).

L’écran de programmation du point A apparaît.

boucle (point A). Puis pressez la touche 4 (REC).

L’écran de programmation du point B apparaît.

4. Spécifiez le point B.

Utilisez les touches 2 (REW)/ (FF) pour amener le compteur sur le point où vous voulez faire s’arrêter la section lue en boucle (point B). Puis pressez la touche 4 (REC).

ASTUCE

• Le réglage des points A/B peut également se faire en mode de lecture.

• Vous pouvez aussi régler le point B sur une position antérieure à celle du point A. Dans ce cas, c’est la section comprise entre B et A qui est lue en boucle.

5. Lancez la lecture en boucle.

Quand les points A/B ont été réglés, pressez la touche 1 (PLAY/PAUSE). La section A → B (ou B → A) est lue ré p é titivement en boucle.

3. Programmez le point A.

Utilisez les touches 2 (REW)/ (FF) pour amener le compteur sur le point où vous voulez faire commencer la section lue en

6. Annulez la lecture en boucle.

Quand vous pressez une fois encore la touche 4 (REC), la lecture en boucle est annulée et les réglages des points A/B sont effacés.

7. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) key jusqu’à ce que l’écran de base réapparaisse.

ZOOM H2

Opérations sur les fichiers

Le contenu d’une session enregistrée par le H2 est stocké sur la carte SD sous forme de fichier (ou d’une paire de fichiers en mode 4 canaux). Cette section explique les diverses opérations liées aux fichiers.

Fichiers et dossiers

L’ endroit où les fichiers enregistrés sont stockés dépend du mode de fonctionnement du H2.

Quand le H2 est en mode 4 canaux, les fichiers enregistrés sont toujours stockés dans un dossier dédié. Par conséquent, il n’est pas nécessaire de sélectionner un dossier en mode 4 canaux.

En mode stéréo, les fichiers enregistrés sont stocké s dans le dossier actuellement

Carte SD

Emplacement de stockage des paires de fichiers créées en mode 4 canaux

Dossier dédié au mode 4 canaux

sélectionné (01 – 10). Durant la lecture, les fichiers du dossier actuellement sélectionné sont reproduits.

Le nom (numéro) du dossier actuellement sélectionné est affiché en écran de base du mode stéréo.

Dossier actuellement sélectionné

Emplacement de stockage des fichiers créés en mode

Dossier 01

Dossier 02

stéréo

ZOOM H2

Dossier 03

Dossier 10

Opérations sur les fichiers

Sélection d’un dossier (mode stéréo uniquement)

Pour changer de dossier en mode stér éo, procédez comme suit.

1. Appelez l’écran de menu

principal du mode stéréo.

En écran de base du mode stéréo, pressez la touche 3 (MENU).

2. Appelez l’écran FOLDER

SELECT.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "FOLDER" et pressez la touche 4 (REC).

3. Sélectionnez le dossier.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur le dossier désiré et pressez la touche 4 (REC). Le réglage est accepté et l’affichage retourne à l’écran principal.

4. Retournez à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo réapparaisse.

Sélection d’un fichier

Pour accomplir une opération sur un fichier, vous devez d’abord le sélectionner dans le dossier actuel, comme décrit ci-dessous.

NOTE

Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran FILE MENU.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "FILE" et pressez la touche 4 (REC). Une liste des fichiers (ou des paires de fichiers en mode 4 canaux; aussi ci-dessous) du dossier actuel apparaît. Le fichier indiqué par le curseur est celui qui servira aux opérations de fichier.

Ecran FILE MENU du mode stéréo

Barre de défilement

Ecran FILE MENU du mode 4 canaux

ZOOM H2

Opérations sur les fichiers

ASTUCE

• Si le dossier contient plus de 4 ﬁchiers, une barre de déﬁlement indiquant la position actuelle du curseur apparaît à la droite de l’écran.

• En mode 4 canaux, l’indication "SRxxxF/ R.WAV" (où xxx est un numéro entre 000 et

499) se réfère à la paire constituée du ﬁchier stéréo avant "SRxxxF.WAV" et du ﬁchier stéréo arrière "SRxxxR.WAV".

3. Sélectionnez le fichier.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur le fichier et pressez la touche 4 (REC). Le nom du fichier actuellement sélectionné s’affiche en haut de l’écran. Les opérations possibles sur les fichiers sont listées en partie basse de l’écran.

4. Choisissez "SELECT"

(sélectionner).

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "SELECT" et pressez la touche 4 (REC). L’écran de base réapparaît avec ce fichier sélectionné.

ASTUCE

La sélection de fichier est aussi possible en écran de base du mode stéréo (→ p. 25) ou en écran de base du mode 4 canaux (→ p. 31).

Visualisation des informations de fichier

Vous pouvez visualiser diverses informations sur un fichier (son nom, sa date d’enregistrement, son format, sa taille etc.).

NOTE

Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran FILE MENU.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "FILE" et pressez la touche 4 (REC).

3. Sélectionnez le fichier dont vous

désirez lire les informations.

ZOOM H2

4. Appelez l’écran FILE

INFORMATION.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "INFORMATION" et pressez la touche 4 (REC). L’écran FILE INFORMATION s’affiche.

Opérations sur les fichiers

Cet écran fournit les informations suivantes. Pour visualiser les parties actuellement masquées, utilisez les touches 2 (REW)/ (FF) afin de faire défiler l’écran.

Mode stéréo

NAME

DATE

FORMAT

SIZE

TIME

Nom du ﬁchier (avec extension)

Date d’enregistrement

Format de ﬁchier/fréquence d’échantillonnage/résolution

Taille exprimée en unités ko ou Mo

Durée d’enregistrement (heures:minutes secondes)

Mode 4 canaux

Assignation d’un nom à un fichier (mode stéréo uniquement)

Pour les fichiers enregistrés en mode stéréo, un nom leur est automatiquement assigné, selon la nomenclature "STE-xxx.WAV" ou "STE-xxx.MP3" (où xxx est un numéro de 000 à 999). Le nom de fichier peut être changé comme suit.

NOTE

• Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

• Les noms des ﬁchiers créés en mode 4 canaux ne peuvent pas être changés.

1. Appelez l’écran de menu

principal du mode stéréo.

En écran de base du mode stéréo, pressez la touche 3 (MENU).

FRONT

REAR

DATE

FORMAT

SIZE

TIME

Nom du ﬁchier stéréo avant (avec extension) Nom du ﬁchier stéréo arrière (avec extension)

Date d’enregistrement

Format de ﬁchier/fréquence d’échantillonnage/résolution

Taille exprimée en unités ko ou Mo

Durée d’enregistrement (heures:minutes secondes)

5. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

2. Appelez l’écran FILE MENU.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "FILE" et pressez la touche 4 (REC).

3. Sélectionnez le fichier dont vous

désirez changer le nom.

ZOOM H2

Opérations sur les fichiers

4. Appelez l’écran FILE RENAME.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "RENAME" et pressez la touche 4 (REC). L’ affichage change comme suit. Dans cet écran, le symbole de soulignement fonctionne comme un curseur.

Bouton OK Curseu

5. Editez le nom de fichier.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur le caractère à changer et pressez la touche 4 (REC) pour qu’il s’ affiche en négatif. Cela indique que le caractère peut être édité (modifié).

Affiché en négati

Les caractères disponibles sont les suivants :

(espace) ! # $ % & ‘ ( ) + , - 0 1 2 3 4 5 6 7 8 9 ; = @ A B C D E F G H I J K L M N O P Q R S T U V W X Y Z [ ] ^ _ ` a b c d e f g h i j k l m n o p q r s t u v w x y z

{ }

ASTUCE

L’extension (.WAV ou .MP3) ne peut pas être changée.

6. Quand le nom de fichier voulu est

obtenu, confirmez le changement.

Pressez répétitivement la touche 2 (REW) pour amener le curseur sur le bouton OK afin qu’il s’affiche en négatif.

ffiché en négatif

Pour accepter le nouveau nom de fichier, pressez la touche 4 (REC).

Utilisez les touches 2 (REW)/ (FF) pour changer le caractère et pressez la touche 4 (REC) pour entériner le changement.

Caractère changé

L’affichage retourne aux conditions de l’étape

ASTUCE

Pour annuler le changement de nom de fichier et revenir à l’écran précédent sans faire de changement, pressez la touche 3 (MENU) à la place de la touche 4 (REC).

7. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU)

ZOOM H2

jusqu’à ce que l’écran de base du mode stéréo réapparaisse.

Opérations sur les fichiers

Suppression d’un fichier

Quand un enregistrement est effectué avec le H2, l’unité crée toujours un nouveau fichier et ne remplace ni le fichier antérieur ni aucun autre fichier existant. Pour supprimer les fichiers qui ne sont plus nécessaires, procédez comme suit.

NOTE

• Une fois supprimé, un ﬁchier enregistré ne peut plus être restauré. Utilisez cette fonction avec grand soin.

• Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran FILE MENU.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "FILE" et pressez la touche 4 (REC).

3. Sélectionnez le fichier à

supprimer.

4. Appelez l’écran FILE DELETE.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "DELETE" et pressez la touche 4 (REC). L’affichage change comme suit.

5. Accomplissez la procédure de

suppression de fichier.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "YES" et pressez la touche 4 (REC). Le fichier est supprimé et l’affichage retourne aux conditions de l’étape

ASTUCE

Pour annuler la suppression et revenir à l’écran précédent, pressez la touche 3 (MENU) à la place de la touche 4 (REC).

6. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

ZOOM H2

Opérations sur les fichiers

Division d’un fichier (mode stéréo uniquement)

Vous pouvez diviser un fichier existant en deux parties en le coupant en tout point de votre choix. Si vous avez enregistré une interprétation "live", cela vous permet de créer des fichiers indépendants pour chaque morceau.

NOTE

Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

1. Appelez l’écran de menu

principal.

En écran de base, pressez la touche 3 (MENU).

2. Appelez l’écran FILE MENU.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "FILE" et pressez la touche 4 (REC).

3. Sélectionnez le fichier à diviser.

4. Appelez l’écran FILE DIVIDE.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "DIVIDE" et pressez la touche 4 (REC).

L’écran FILE DIVIDE servant à spécifier le point de division s’affiche. Le point de division actuellement sélectionné est affiché au centre de l’écran.

Position actuelle

5. Amenez le compteur sur le point

où vous désirez diviser le fichier.

En écran FILE DIVIDE, presser la 2 (REW) ou  (FF) fait reculer ou avancer la position actuelle par pas d’une seconde. En pressant la touche 1 (PLAY/PAUSE), vous pouvez mettre en lecture/pause depuis la position actuelle. Utilisez ces touches pour repérer le point de division de fichier désiré.

6. Accomplissez la procédure de

division de fichier.

Quand le point de division de fichier a été choisi, pressez la touche 4 (REC). Un écran de confirmation apparaît.

Pour continuer la division de fichier, amenez le curseur sur "YES" et pressez la touche 4 (REC). Deux nouveaux noms de fichier seront créés dans le dossier actuellement sélectionné, avec "A" et "B" ajoutés à la fin du nom de fichier d’origine.

ZOOM H2

Opérations sur les fichiers

STE-001A.WAV

STE-001.WAV

ASTUCE

Pour annuler la division et revenir à l’écran précédent, pressez la touche 3 (MENU) à la place de la touche 4 (REC).

Si un fichier portant le même nom existe déjà dans le dossier, un écran de confirmation du changement de nom de fichier apparaît.

Amenez le curseur sur "RENAME" et pressez la touche 4 (REC) pour changer le nom de fichier (→ p.50), ou amenez le curseur sur "CANCEL" et pressez la touche 4 (REC) pour annuler la procédure de division.

Fichier contenant les données jusqu'au point de division

Fichier contenant les données après le point de division

STE-001B.WAV

Remontée du niveau global du fichier (fonction de normalisation)

La normalisation est une opération par laquelle de niveau de volume général d’un fichier est augmenté pour que son niveau maximal ponctuel soit de 0 dB (niveau maximal possible sans distorsion). C’est utile si vous avez terminé un enregistrement mais trouvez que le niveau de volume est trop faible.

Normalisation

7. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base réapparaisse.

NOTE

Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

1. Appelez l’écran de menu

principal.

En écran de base, pressez la touche 3 (MENU).

ZOOM H2

Opérations sur les fichiers

2. Appelez l’écran FILE MENU.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "FILE" et pressez la touche 4 (REC).

3. Sélectionnez le fichier dont vous

désirez normaliser le niveau.

4. A

ppelez l’écran FILE NORMALIZE.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "NORMALIZE" et pressez la touche 4 (REC). Un écran de confirmation pour l’opération de normalisation apparaît.

Conversion d’un fichier WAV en fichier MP3 (mode stéréo uniquement)

Vous pouvez convertir en fichier MP3 un fichier WAV enregistré en mode stéréo. Par rapport à un fichier WAV, la taille d’un fichier MP3 est réduite d’un facteur pouvant atteindre 10, car son contenu est compressé. C’ est pratique pour placer le contenu d’un enregistrement sur un site internet ou pour l’envoyer par e-mail.

1. Appelez l’écran de menu

principal du mode stéréo.

En écran de base du mode stéréo, pressez la touche 3 (MENU).

2. Appelez l’écran FILE MENU.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "FILE" et pressez la touche 4 (REC).

Pour poursuivre l’opération de normalisation, amenez le curseur sur "YES" et pressez la touche 4( REC). Une fois l’opération terminée, l’affichage retourne aux conditions de l’étape 3.

ASTUCE

Pour annuler l’opération de normalisation et revenir à l’écran précédent, pressez la touche 3 (MENU) à la place de la touche 4 (REC).

5. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base réapparaisse.

ZOOM H2

3. Sélectionnez le fichier WAV à

convertir au format MP3.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur le fichier WAV et pressez la touche 4 (REC). Le nom du fichier actuellement sélectionné s’affiche en haut de l’écran. Les opérations possibles sur les fichiers sont listées en partie basse de l’écran.

4. Appelez l’écran FILE MP3

ENCODE.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "MP3 ENCODE" et pressez la touche 4 (REC). L’affichage change comme suit.

Opérations sur les fichiers

5. Sélectionnez le débit numérique

du fichier MP3.

Le dé bit numé rique est la quantité d’informations contenues dans le fichier MP3 pour chaque seconde. Des valeurs plus élevées donnent une moindre compression des données, autorisant la reproduction de plus hautes fréquences, mais la taille de fichier s’en trouve parallèlement plus grande. Quand un faible débit numérique est sélectionné, la taille du fichier est plus petite mais la limite de reproduction des hautes fréquences est plus basse.

Pour changer le débit numérique, amenez le curseur sur "BIT RATE" et pressez la touche 4 (REC). Puis amenez le curseur sur le débit numérique désiré et pressez la touche 4 (REC). Le débit numérique est réglé et l’affichage retourne aux conditions de l’étape précédente.

Toutefois, les résultats réels différeront en fonction du type de musique, de l’environnement de lecture et d’autres facteurs. Nous vous recommandons d’essayer différents réglages. Contrôlez les tailles de fichiers obtenues et lisez les fichiers convertis afin de trouver le réglage optimal pour vos besoins.

6. Effectuez la conversion en MP3.

Pour poursuivre la procédure de conversion MP3, amenez le curseur sur "ENCODE" et pressez la touche 4 (REC). Le fichier source restera inchangé et un fichier supplémentaire intitulé xxxxxxxx.MP3 (où xxxxxxxx est le nom de fichier d’origine) sera créé dans le même dossier. L’affichage retournera alors aux conditions de l’étape 3.

Si un fichier portant le même nom existe déjà dans le dossier, un écran de confirmation du changement de nom de fichier apparaît.

ASTUCE

Si vous pressez la touche 3 (MENU) à la place de la touche 4 (REC), le débit numérique n’est pas changé et l’affichage retourne aux conditions de l’étape précédente.

En principe, la qualité sonore obtenue avec un réglage de débit numérique de 128 kbps (kb/s) est comparable à celui d’une radio FM tandis qu’un débit numérique de 256 kbps donne une qualité CD (des réglages de débit numérique supérieurs n’entraînent pas de changement significatif de qualité sonore).

7. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo réapparaisse.

ZOOM H2

Opérations sur les fichiers

Conversion d’une paire de fichiers 4 canaux en un fichier stéréo (mode 4 canaux uniquement)

Vous pouvez convertir en un seul fichier WAV stéréo une paire de fichiers WAV stéréo enregistrés en mode 4 canaux. Cela vous permet de régler la balance de niveau avant/arrière/gauche/droite à l’aide de la fonction de panoramique 3D puis de créer un fichier pouvant être copié dans un ordinateur et gravé sur un CD audio.

NOTE

• Quand vous convertissez une paire de ﬁchiers WAV stéréo de cette façon, les

réglages de résolution et de fréquence d’échantillonnage du ﬁchier résultant seront les mêmes que ceux des ﬁchiers d’origine.

• Pour graver sur un CD audio, la source doit normalement être un ﬁchier WAV ayant une fréquence d’échantillonnage de 44,1 kHz et une résolution de 16 bits. Par conséquent, vous devez sélectionner le mode d’enregistrement 44,1 kHz/16 bits quand vous faites des enregistrements qui ont pour but d’être gravés sur CD (→ p. 35).

2. Appelez l’écran FILE MENU.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "FILE" et pressez la touche 4 (REC).

3. Sélectionnez la paire de fichiers

à convertir en fichier WAV stéréo.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur la paire de fichiers stéréo et pressez la touche 4 (REC). Le nom de la paire de fichiers actuellement sélectionnée s’affiche en haut de l’écran. Les opérations possibles sur les fichiers sont listées en partie basse de l’écran.

4. Appelez l’écran FILE STEREO

ENCODE.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "STEREO ENCODE" et pressez la touche 4 (REC). L’affichage change comme suit.

1. Appelez l’écran de menu

principal du mode 4 canaux.

En écran de base du mode 4 canaux, pressez la touche 3 (MENU).

ASTUCE

Quand vous convertissez en fichier stéréo, vous pouvez faire se refléter les réglages de panoramique 3D dans le résultat. Assurez- vous que les réglages sont ceux que vous voulez avant de lancer la procédure de conversion (→ p. 32).

ZOOM H2

5. Choisissez si les réglages de

panoramique doivent se refléter dans le fichier résultant.

Vous pouvez tenir compte des réglages de panoramique 3D (balance de niveau avant/ arrière/gauche/droite) dans le fichier stéréo

Opérations sur les fichiers

obtenu après conversion. Pour cela, amenez le curseur sur "3D PAN" et pressez la touche 4 (REC). L’affichage change comme suit.

Pour utiliser les réglages de panoramique 3D, amenez le curseur sur "ENABLE" et pressez la touche 4 (REC). Le réglage est accepté et l’affichage retourne aux conditions de l’étape précédente.

ASTUCE

• Si le réglage "DISABLE" est sélectionné, les réglages actuels du panoramique 3D n’auront pas d’effet et les deux ﬁchiers stéréo seront mixés dans le ﬁchier de destination avec un rapport 1 pour 1.

• Si vous pressez la touche 3 (MENU) à la place de la touche 4 (REC), le réglage n’est pas changé et l’affichage retourne aux conditions de l’étape précédente.

Amenez le curseur dur le dossier de destination (FOLDER 01 – 10) et pressez la touche 4 (REC). Le réglage est accepté et l’affichage retourne aux conditions de l’étape précédente.

ASTUCE

Si vous pressez la touche 3 (MENU) à la place de la touche 4 (REC), le réglage n’est pas changé et l’affichage retourne aux conditions de l’étape précédente.

7. Effectuez la conversion en fichier

stéréo.

Pour poursuivre le processus de conversion, amenez le curseur sur "ENCODE" et pressez la touche 4 (REC). Un nouveau fichier WAV portant le nom "SRxxxFR.WAV" (où xxx est un numéro entre 000 et 499) sera créé dans le dossier spécifié. L’affichage retourne alors aux conditions de l’étape 3.

Si un fichier portant le même nom existe déjà dans le dossier, un écran de confirmation du changement de nom de fichier apparaît.

6. Sélectionnez le dossier de

destination de stockage.

Si nécessaire, vous pouvez spécifier le dossier dans lequel sera stocké le fichier obtenu. Pour cela, amenez le curseur à l’étape 4 sur "SAVE IN" et pressez la touche 4 (REC). Un écran de sélection de dossier de destination apparaît.

8. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode 4 canaux réapparaisse.

ZOOM H2

Opérations sur les fichiers

Contrôle de la liste des marqueurs

Quand vous pressez la touche 1 (PLAY/ PAUSE) alors qu’un enregistrement est en cours, l’indication "MARKxx" (où xx est un numéro de 1 à 99) s’affiche et un marqueur est programmé. Ces marqueurs peuvent servir de points de repère compatibles BWF (→ p. 24). Un marqueur est également automatiquement défini quand une erreur avec perte de signal se produit durant l’enregistrement. Pour afficher une liste de tous les marqueurs ainsi que leur position dans le temps (heures:minutes: secondes), procédez comme suit.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran FILE MENU.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "FILE", et pressez la touche 4 (REC).

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur le fichier, et pressez la touche 4 (REC). Le nom du fichier actuellement sélectionné s’affiche en haut de l’écran. Les opérations possibles sur les fichiers sont listées en partie basse de l’écran.

4. Appelez l’écran MARK LIST

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "MARK LIST", et pressez la touche 4 (REC).

Type de marqueur

Instant auquel le marqueur a été placé (heures:minutes:secondes).

Un marqueur normal est indiqué par le symbole . Un marqueur placé suite à une perte de signal est indiqué par . Pour faire dé filer et visualiser les informations de marqueurs qui n’apparaissent pas à l’écran, utilisez les touches 2 (REW)/ (FF).

NOTE

• Les indications fournies par cet écran ne sont qu’informatives. Le numéro/la position d’un marqueur ne peut pas y être changé.

• Si 99 marqueurs ont déjà été programmés et qu’une perte de signal se produit, seule l’indication "Data Write Error" (erreur d’écriture de donnée) s’afﬁche mais aucun marqueur n’est réglé.

N° de marqueur (01 – 99)

3. Sélectionnez le fichier dont vous

désirez contrôler la liste des marqueurs.

ZOOM H2

5. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Opérations avec carte SD

Cette section explique diverses opérations relatives à la carte SD insérée dans le H2.

Contrôle du temps restant sur la carte

Vous pouvez contrôler quelle capacité d’enregistrement a encore la carte insérée, en mé gaoctets et en durée d’enregistrement. L’ indication est basé e sur le mode de fonctionnement actuellement sélectionné (mode stéréo ou mode 4 canaux) et sur le mode d’enregistrement (format, fré quence et résolution d’échantillonnage du fichier).

NOTE

Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

3. Appelez l’écran CARD REMAIN.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "REMAIN" et pressez la touche 4 (REC). L’écran CARD REMAIN affiche une indication approximative de la capacité restante sous forme d’ une barre graphique. L’indication affiche les mégaoctets et la durée d’enregistrement.

La barre graphique affiche la capacité restante approximative

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran SD CARD.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "SD CARD" et pressez la touche 4 (REC). L’écran SD CARD qui donne accè s aux diverses fonctions relatives à la carte SD apparaît.

Capacité restante (mégaoctets)

Capacité restante (heures:minutes:secondes)

4. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

ZOOM H2

Opérations avec carte SD

Formatage d’une carte

Avant d’utiliser une carte SD du commerce ou une carte SD qui a été formatée par un autre ordinateur, vous devez la formater dans le H2.

Normalement, quand vous insérez une telle carte dans le H2, un écran apparaît pour vous demander de formater la carte. Dans ce cas, suivez simplement les instructions à l’écran. Si l’indication "NO CARD" apparaît bien que vous ayez inséré une carte SD, formatez-la en suivant les étapes décrites ci-dessous.

NOTE

• Quand vous formatez une carte, toutes les données qui étaient stockées sur la carte jusqu’alors sont effacées et ne peuvent pas être restaurées. Prenez garde à ne pas accidentellement effacer des données que vous désireriez conserver.

• Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

3. Appelez l’écran CARD FORMAT.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "FORMAT" et pressez la touche 4 (REC).

Pour poursuivre avec l’ opé ration de formatage, amenez le curseur sur "YES" et pressez la touche 4 (REC). Une fois l’opération terminée, l’affichage retourne à l’écran de base.

ASTUCE

Pour annuler l’opération de formatage et revenir à l’écran précédent, pressez la touche 3 (MENU) sans presser la touche 4 (REC).

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran SD CARD.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "SD CARD" et pressez la touche 4 (REC). L’écran SD CARD qui donne accè s aux

diverses fonctions relatives à la carte SD

apparaît

ZOOM H2

Opérations avec carte SD

Erreurs de perte de signal sur la carte SD

Selon la combinaison du mode de fonctionnement et du mode d’enregistrement, le transfert des données sur la carte SD durant l’enregistrement peut momentanément ne plus pouvoir suivre le débit du flux de données, entraînant une brève interruption du son. Si cela se produit, l’indication "Data write Error" (erreur d’écriture de donnée) s’affiche durant l’enregistrement et une fois l’enregistrement terminé. La probabilité de telles interruptions augmente quand la charge de traitement est élevée sur le H2. En cas d’erreur due à une perte de signal, changez le mode d’enregistrement et refaites l’enregistrement.

Charge de traitement élevée

Charge de traitement légère

ASTUCE

Quand une perte de signal se produit durant l’enregistrement, un marqueur est automatiquement créé en ce point. Vous pouvez visualiser la position temporelle (heures:minutes:secondes) de ces marqueurs (→ p. 59).

Mode stéréo Mode 4 canaux

WAV 96 kHz/24 bits WAV 48 kHz/24 bits

WAV 96 kHz/16 bits WAV 48 kHz/16 bits

WAV 48 kHz/24 bits WAV 44,1 kHz/24 bits WAV 48 kHz/16 bits WAV 44,1k Hz/16 bits

MP3

WAV 44,1 kHz/24 bits

WAV 44,1 kHz/16 bits

ZOOM H2

Accordage d’un instrument

Le H2 possède une fonction accordeur qui permet l’accordage basé sur le signal entrant capté par les micros intégrés, la prise [EXT MIC IN] ou la prise [LINE IN].

Les modes d’accordeur disponibles comprennent un accordeur chromatique qui détecte automatiquement la hauteur par pas d’un demi-ton, un accordeur standard pour guitare/basse et d’autres fonctions d’accordage spécial.

Emploi de l’accordeur chromatique

L ’ accordeur chromatique dé tecte automatiquement la hauteur du signal entrant par pas d’un demi-ton et affiche la différence par rapport à la note la plus proche. Ce type d’accordage peut servir à tous les instruments ainsi qu’au contrôle de la justesse d’une voix.

NOTE

• Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

• Avant de lancer l’opération ci-dessous, assurez-vous que la source de signal correcte pour l’instrument à accorder est sélectionnée. Si vous utilisez les micros intégrés pour l’accordage, assurez-vous qu’un diagramme polaire de micro convenable est sélectionné.

2. Appelez l’écran TUNER.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "TUNER" et pressez la touche 4 (REC). L’écran pour faire les réglages d’accordeur s’affiche.

3. Appelez l’écran CHROMATIC

TUNER.

Amenez le curseur sur "CHROMATIC" et pressez la touche 4 (REC). Le mode accordeur chromatique est sélectionné et l’affichage change comme suit.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

ZOOM H2

4. Faites l’accordage.

Jouez la note que vous voulez accorder. La hauteur est automatiquement détecté e et l’affichage donne le nom de la note la plus proche (C, C#, D, D#, E...). Rappelons qu’en notation anglo-saxonne : A=la, B=si, C=do,

Accordage d’un instrument

D=ré, E=mi, F=fa et G=sol. L’ affichage indique également l’écart entre la hauteur actuelle et la hauteur correcte.

Nom de note

Regardez les indications à l’écran pendant que vous accordez l’instrument.

NOTE

Si l’affichage ne répond pas au jeu de l’instrument, contrôlez la sélection de source entrante (→ p. 18), la sélection de diagramme polaire de micro (→ p. 21) et le réglage de sensibilité d’entrée/niveau d’enregistrement (→ p. 23).

Hauteur correcte

Hauteur trop faible

Hauteur trop élevée

5. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Emploi de l’accordeur dédié pour guitare/basse

En sélectionnant un mode d’accordeur autre que "CHROMATIC", vous pouvez faire un accordage dédié aux besoins spécifiques d’une guitare ou d’une basse. Pour ces modes d’accordeur, vous spécifiez chaque corde à accorder séparément. Les guitares à 7 cordes, les basses à 5 cordes et autres accordages non conventionnels sont également pris en charge.

NOTE

• Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran TUNER.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "TUNER" et pressez la touche 4 (REC). L’écran pour faire les réglages d’accordeur s’affiche.

3. Sélectionnez le mode

d’accordeur désiré.

ZOOM H2

Accordage d’un instrument

Amenez le curseur sur un mode autre que "CHROMATIC" et pressez la touche 4 (REC).

Vous pouvez sélectionner "GUITAR" (accordage de guitare standard), "BASS" (accordage de basse standard) ou accordage de guitare spécial.

Dans des modes d’accordeur autres que "CHROMATIC", le numéro de la corde à accorder et le nom de sa note sont affichés. Par exemple, quand vous avez sélectionné "GUITAR", l’affichage change comme suit.

Nom du mode d'accordeur

Nom de note

Numéro de corde

4. Effectuez l’accordage.

Utilisez les touches 2 (REW)/ (FF) pur spécifier le numéro de la corde à accorder (le nom de la note change parallèlement) et jouez à vide la corde indiquée. La dérive de hauteur est affichée. Accordez la corde tout en regardant l’écran.

Accordez les autres cordes de la même façon.

5. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Mode d'accordeur

Numéro de corde/nom de note

ZOOM H2

GUITAR BASS OPEN A OPEN D OPEN E OPEN G DADGAD

1E G E D E D D

2BDC ABBA

3G A A F G G G

4D E E D E D D

5A B A A B G A

6E E D E D D

Accordage d’un instrument

Réglage de la hauteur de référence de l’accordeur

Quand le H2 est en condition par défaut, la hauteur de référence de l’accordeur est réglée sur un la médian à 440 Hz. Vous pouvez régler la hauteur de référence dans la plage suivante : la médian = 435 - 445 Hz.

NOTE

Les réglages décrits ici ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran TUNER.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "TUNER" et pressez la touche 4 (REC). L’écran pour faire les réglages d’accordeur s’affiche.

4. Sélectionnez la hauteur de

référence.

Utilisez les touches 2 (REW)/ (FF) pour sélectionner un réglage dans la plage allant de 435 (la médian = 435 Hz) à 445 (la médian = 445 Hz) et pressez la touche 4 (REC). Le réglage est entériné et l’écran TUNER réapparaît.

Le réglage fait ici s’applique à tous les fichiers et à tous les modes de fonctionnement. Il est

également mémorisé lorsque l’ unité est éteinte.

5. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

3. Appelez l’écran TUNER CALIB.

Amenez le curseur sur "CALIB" et pressez la touche 4 (REC). L’écran TUNER CALIB de réglage de la hauteur de ré f érence de l’accordeur apparaît.

ZOOM H2

Emploi de la fonction métronome

Le H2 a un métronome intégré qui peut servir de guide rythmique durant l’enregistrement. Vous pouvez ne faire fonctionner le métronome que durant l’enregistrement et le désactiver durant la lecture, ou bien vous pouvez vous en servir pour fournir un précompte avant l’enregistrement.

Commutation on/off du métronome/précompte

Les étapes pour commuter on/off le son du métronome à l’enregistrement/lecture et le son de précompte et pour régler le tempo sont décrites ci-dessous.

NOTE

Les réglages pour commuter on/off le son de métronome et le son de précompte ne peuvent pas être faits quand l’enregistreur est en fonction. Stoppez l’enregistrement ou la lecture avant d’effectuer ces étapes.

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

3. Commutez on ou off les sons de

métronome.

Amenez le curseur sur "CLICK" et pressez la touche 4 (REC) pour appeler l’écran METRONOME CLICK.

Dans cet écran, vous pouvez spécifier la façon dont fonctionne le métronome : "OFF" (toujours éteint), "O/R" (en enregistrement et en lecture), "O" (en enregistrement seulement) et "R" (en lecture seulement).

2. Appelez l’écran METRONOME.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "METRONOME" et pressez la touche 4 (REC). L’écran servant aux réglages du métronome apparaît.

ZOOM H2

Amenez le curseur sur un paramètre et pressez la touche 4 (REC) pour sélectionner son réglage. Le réglage est accepté et l’écran METRONOME réapparaît.

4. Commutez on ou off le

précompte.

En écran METRONOME, amenez le curseur sur "PRECOUNT" et pressez la touche 4

Emploi de la fonction métronome

(REC). L’écran METRONOME PRECOUNT apparaît.

Dans cet écran, vous pouvez choisir de produire un précompte avant l’enregistrement ou la lecture. Les réglages suivants sont possibles.

● OFF

Pas de précompte.

● 1 - 8

Le nombre de temps spécifié est joué comme précompte.

● SPECIAL

Un motif de précompte spécial est lu, comme ci-dessous.

Amenez le curseur sur un des réglages et pressez la touche 4 (REC). Le changement est accepté et l’écran METRONOME réapparaît.

ASTUCE

• Le précompte peut servir même si le métronome est réglé sur OFF.

• Quand la fonction d’enregistrement automatique ou de pré-enregistrement est

activée (réglée sur ON), les réglages de précompte ne peuvent pas être faits.

Spécifiez le tempo du métronome.

En écran METRONOME, amenez le curseur sur "TEMPO" et pressez la touche 4 (REC) pour appeler l’écran METRONOME TEMPO.

Cet écran vous permet de régler le tempo du métronome dans la plage de 40.0 à 250.0 (BPM), par pas de 0.1 unité. Utilisez les touches 2 (REW)/ (FF) pour sélectionner la valeur de tempo et pressez la touche 4 (REC). Le réglage est validé et l’écran METRONOME réapparaît.

ASTUCE

• Pour n’importe quel paramètre, vous pouvez revenir à l’écran METRONOME sans faire de réglage en pressant la touche 3 (MENU) à la place de la touche 4 (REC).

• Si vous lancez la lecture avant l’étape 1, vous pouvez régler le tempo tout en écoutant le métronome. Toutefois, il n’est pas possible de commuter on/off le métronome pendant que l’enregistreur est en service, par conséquent vous devez mettre en service le métronome au préalable depuis l’écran de base.

6. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Glossaire

BPM (Battements par minute)

Indique le nombre de noires jouées en une minute.

ZOOM H2

Réglages optionnels de métronome/précompte

Vous pouvez contrôler le type de son de clic, la mesure et le niveau de volume pour la fonction métronome/précompte.

ASTUCE

Si vous lancez la lecture avant d’effectuer les étapes ci-dessous, vous pouvez sélectionner

le son et la mesure tout en écoutant le son réel du métronome.

1. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran METRONOME.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "METRONOME" et pressez la touche 4 (REC). L’écran servant aux réglages du métronome apparaît.

Emploi de la fonction métronome

Dans cet écran, vous pouvez sélectionner le son de métronome/précompte à partir des choix suivants.

● BELL

Son normal de métronome (combinaison de son de cloche et de son de clic)

● CLICK

Son de clic

● STICK

Son de frappe de baguette

● COWBELL

Son de cloche

● HI-Q

Son de clic de type synthétiseur

3. Sélectionnez le son pour le

métronome/précompte.

Amenez le curseur sur "SOUND" et pressez la touche 4 (REC) pour appeler l’écran METRONOME SOUND.

ZOOM H2

Amenez le curseur sur le réglage désiré et pressez la touche 4 (REC). Le réglage est validé et l’écran METRONOME réapparaît.

4. Sélectionnez la mesure du

métronome.

Amenez le curseur sur "PATTERN" et pressez la touche 4 (REC) pour appeler l’écran "METRONOME PATTERN".

Emploi de la fonction métronome

Dans cet écran, vous pouvez sélectionner la mesure de 0/4 à 8/4 ou 6/8 (0/4 donne une battue sans accent).

Amenez le curseur sur le réglage désiré et pressez la touche 4 (REC). Le réglage est validé et l’écran METRONOME réapparaît.

5. Réglez le niveau de volume pour

le métronome/précompte.

Amenez le curseur sur "LEVEL" et pressez la touche 4 (REC) pour appeler l’écran "METRONOME LEVEL".

6. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Dans cet écran, vous pouvez sélectionner le volume du métronome dans la plage 0 - 10.

Utilisez les touches 2 (REW)/ (FF) pour ré gler le volume et pressez la touche 4 (REC). Le réglage est validé et l’écran METRONOME réapparaît.

ASTUCE

Pour n’importe quel paramètre, vous pouvez revenir à l’écran METRONOME sans faire de réglage en pressant la touche 3 (MENU) à la place de la touche 4 (REC).

ZOOM H2

Connexion du H2 à un ordinateur

Connecter le port [USB] du H2 à un ordinateur permet d’utiliser le H2 comme un lecteur de carte ou comme une interface audio. Quand il est utilisé comme un lecteur de carte, l’ordinateur a un accès direct à la carte SD insérée dans le HD. Quand il est utilisé comme une interface audio, le signal entrant dans le H2 peut être directement enregistré par l’ordinateur ou un signal sortant de l’ordinateur peut être reproduit via le H2.

Emploi du H2 comme un lecteur de carte

Quand vous connectez le port [USB] du H2 à un ordinateur, le H2 est reconnu comme un lecteur de carte et l’ordinateur a directement accès à la carte SD insérée dans le H2. Cela vous permet de facilement copier vos enregistrements dans l’ordinateur pour les éditer plus en détail ou pour graver un CD audio.

Les configurations nécessaires pour utiliser le H2 comme un lecteur de carte sont les suivantes.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

3. Appelez l’écran USB.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "USB" et pressez la touche 4 (REC).

■ Systèmes d’exploitation acceptés

•Windows XP

•Windows Vista

•MacOS X (10.2 ou ultérieur)

1. Reliez le H2 à l’ordinateur.

Connectez le port [USB] (mini-USB) du H2 à un port USB de l’ordinateur à l’aide d’un câble USB. Si vous branchez le port [USB] à l’ordinateur alors que le H2 est éteint, le H2 peut être alimenté par le bus USB. Dans ce cas, le menu USB de l’étape 3 apparaît automatiquement et vous pouvez sauter les étapes 2 et 3.

ZOOM H2

4. Faites reconnaître le H2 par

l’ordinateur.

Pour que le H2 soit reconnu par l’ordinateur comme un lecteur de carte, amenez le curseur sur "STORAGE" et pressez la touche 4 (REC). L ’ ordinateur et le H2 entrent en communication et l’affichage change comme suit.

Connexion du H2 à un ordinateur

Une icône pour la carte SD du H2 apparaît sur le bureau de l’ordinateur et l’ordinateur peut accéder à la carte.

Les dossiers de la carte SD sont les suivants.

● SYS

Contient les fichiers comportant divers réglages de système du H2.

● FOLDER01 - FOLDER10

Contiennent les fichiers audio enregistrés en mode stéréo.

● 4CH

Contient les fichiers audio enregistrés en mode 4 canaux.

NOTE

Ne changez et ne supprimez jamais le contenu du dossier SYS. Sinon, le H2 ne fonctionnera plus normalement.

Pour copier des fichiers audio de l’ordinateur dans le H2, faites glisser les fichiers désirés et déposez-les sur un des dossiers FOLDER01 FOLDER10 ou sur le dossier 4CH.

NOTE

• Avant de copier des ﬁchiers de l’ordinateur au H2, assurez-vous que le format de ﬁchier, la fréquence d’échantillonnage et la résolution des ﬁchiers à copier sont pris en charge par le H2. Si vous copiez des ﬁchiers non compatibles, la reproduction n’est pas possible.

• Si vous changez les noms des ﬁchiers dans le dossier 4CH, ils ne seront plus reconnus par le H2. Si vous copiez de tels ﬁchiers dans l’ordinateur et les recopiez dans le H2, ne changez pas leur nom.

• En mode 4 canaux, une paire de ﬁchiers stéréo pour l’avant et pour l’arrière est toujours traitée ensemble. Lors du découpage ou d’une quelconque édition de ces ﬁchiers sur un ordinateur, traitez les deux ﬁchiers ensemble.

NOTE

• Le H2 ne reconnaîtra que les noms de ﬁchier constitués de caractères alphanumériques.

• Si vous changez les noms de ﬁchier à l’aide d’un lecteur/enregistreur de carte SD générique, les ﬁchiers peuvent ne plus être reconnus par le H2.

5. Vous pouvez maintenant

échanger des fichiers entre l’ordinateur et le H2.

Pour copier les fichiers audio du H2 dans l’ordinateur, double-cliquez sur l’icône du H2 apparue sur l’ordinateur et accédez à un des dossiers FOLDER01 – FOLDER10 ou au dossier 4CH. Puis faites glisser les fichiers désirés et déposez-les sur l’ordinateur.

6. Interrompez la connexion entre

le H2 et l’ordinateur.

Pour interrompre la connexion, annulez la communication sur l’ordinateur.

● Si vous utilisez Windows

Cliquez sur l’icône "Retirer le périphérique en toute sécurité" dans la zone de notification et sélectionnez le H2 comme périphé rique à retirer.

ZOOM H2

Connexion du H2 à un ordinateur

● Si vous utilisez un Macintosh

Sélectionnez l’icône du H2 et faites-la glisser à la corbeille.

7. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

NOTE

• Quand l’unité a été allumée grâce à l’alimentation USB, vous ne pouvez pas retourner à l’écran d’avant l’étape 4. Pour retourner à l’écran de base, déconnectez le câble USB pour éteindre l’appareil, puis réglez l’interrupteur [POWER] du H2 sur ON pour le faire démarrer normalement.

• Si vous pressez la touche 3 (MENU) plutôt que d’interrompre la liaison avec l’ordinateur, la connexion est également interrompue et une indication d’erreur apparaît sur l’ordinateur. Pour éviter le risque de dommages causés aux ﬁchiers, veillez à annuler d’abord la connexion sur l’ordinateur.

Emploi du H2 comme une interface audio

Cette section décrit comment utiliser le H2 comme interface audio pour l’ordinateur.

A propos des fonctions de

l’interface audio

Les configurations nécessaires pour utiliser le H2 comme interface audio sont les suivantes.

■ Systèmes d’exploitations acceptés

•Windows XP

•Windows Vista

•MacOS X (10.2 ou ultérieur)

■ Résolution

16 bits

■ Fréquences d’échantillonnage

44,1 kHz ou 48 kHz

Quand le H2 a été reconnu comme interface audio par l’ordinateur, le signal entrant dans le H2 peut être directement enregistré sur l’ordinateur et le signal sortant de l’ordinateur est disponible en prise [PHONES/LINE OUT] du H2.

Pour enregistrer et reproduire sur l’ordinateur, un logiciel dédié séparé est nécessaire. Pour

Glossaire

Interface audio

Un périphérique qui permet d’importer un signal audio dans l’ordinateur sous forme de données et de faire sortir des données audio de l’ordinateur sous forme de signal audio.

Alimentation par bus USB

Une fonction pour alimenter des périphériques externes connectés à un ordinateur via un câble USB.

ZOOM H2

Connexion du H2 à un ordinateur

des détails sur son fonctionnement, voir la documentation du logiciel.

ASTUCE

• Le H2 sera reconnu comme une interface audio à entrée/sortie 2 canaux.

•

Quand vous utilisez le H2 comme une interface audio, le ﬁltre coupe-bas, l’AGC/ compresseur/limiteur, l’accordeur et d’autres fonctions peuvent être utilisés.

Dans cet écran, les réglages suivants sont possibles.

Préparations à la connexion

Cette section explique les réglages nécessaires pour utiliser le H2 comme une interface audio.

1. Connectez le port [USB] du H2 à

un port USB de l’ordinateur à l’aide d’un câble USB.

Si vous branchez le port [USB] à l’ordinateur alors que le H2 est éteint, le H2 peut être alimenté par le bus USB. Mais dans ce cas, le menu USB de l’étape 3 apparaî t automatiquement et vous pouvez sauter les étapes 2 et 3.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

3. Appelez l’écran USB.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "USB" et pressez la touche 4 (REC).

● FREQUENCY

Règle la fréquence d’échantillonnage à utiliser quand le H2 fonctionne comme interface audio.

● CONNECT

Quand vous amenez le curseur sur ce paramètre et pressez la touche 4 (REC), le H2 est reconnu comme une interface audio par l’ordinateur.

5. Sélectionnez la fréquence

d’échantillonnage.

Pour changer le réglage de fré quence d’échantillonnage, amenez le curseur sur "FREQUENCY" et pressez la touche 4 (REC). L’écran FREQUENCY apparaît.

4. Appelez l’écran USB AUDIO I/F.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "AUDIO I/F" et pressez la touche 4 (REC).

Dans cet écran, utilisez les touches 2 (REW)/  (FF) pour sélectionner la fréquence

d’échantillonnage (44,1 kHz ou 48 kHz) et pressez la touche 4 (REC) pour valider le réglage. L’écran USB AUDIO I/F réapparaît.

ZOOM H2

Connexion du H2 à un ordinateur

ASTUCE

Pour annuler le réglage et retourner à l’écran précédent, pressez la touche 3 (MENU) sans presser la touche 4 (REC).

NOTE

Veillez à régler la fréquence d’échantillonnage du H2 comme celle utilisée par l’ordinateur. Si le réglage est différent, la communication avec l’ordinateur ne peut pas s’effectuer normalement.

6. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

NOTE

Quand l’unité a été allumée grâce à l’alimentation USB, vous ne pouvez pas retourner à l’écran avant AUDIO I/F de l’étape

4. Pour retourner à l’écran de base, déconnectez le câble USB aﬁn d’éteindre l’appareil, puis réglez l’interrupteur [POWER] du H2 sur ON pour le faire démarrer normalement.

2. Appelez l’écran de menu

principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

3. Appelez l’écran USB.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "USB" et pressez la touche 4 (REC).

4. Appelez l’écran USB AUDIO I/F.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "AUDIO I/F" et pressez la touche 4 (REC).

5. Faites reconnaître le H2 par

l’ordinateur.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "CONNECT" et pressez la touche 4 (REC). L’écran USB AUDIO I/ F apparaît.

Indicateurs de niveau

Activation des fonctions de

l’interface audio

Pour utiliser le H2 comme une interface audio, procédez comme suit.

1. Connectez le port [USB] du H2 à

un port USB de l’ordinateur à l’aide d’un câble USB.

ZOOM H2

Quand cet écran est affiché , le H2 a é t é reconnu comme interface audio par l’ordinateur. Les indicateurs de niveau au centre de l’écran affichent le niveau d’entrée durant l’enregistrement et le niveau de sortie durant la lecture.

ASTUCE

Pour permettre l’entrée/sortie de signal audio via le H2, vous devez également faire la sélection d’interface audio appropriée sur l’ordinateur.

Connexion du H2 à un ordinateur

Pour des détails, référez-vous au logiciel utilisé sur l’ordinateur.

6. Sélectionnez la source d’entrée

et faites les réglages de sensibilité d’entrée et de niveau d’enregistrement.

● Sélection de source d’entrée

Sélectionnez la source d’entrée de la même façon que quand vous utilisez le H2 comme un enregistreur (→ p. 18). Toutefois, quand vous utilisez les micros intégrés, le diagramme polaire de micro SURROUND 4CH ne peut pas être sélectionné.

● Réglage de sensibilité d’entrée

Quand vous utilisez les micros intégrés ou un micro externe connecté en prise [EXT MIC IN], réglez le sélecteur [MIC GAIN] sur une position appropriée. La procédure est la même que quand vous utilisez le H2 comme un enregistreur (

● Réglage du niveau d’enregistrement

Quand l’écran ci-dessus est utilisé, vous pouvez utiliser les touches 2 (REW)/ (FF) pour régler le niveau d’enregistrement. La procédure est la même que quand vous utilisez le H2 comme un enregistreur (→ p. 16).

→ p. 15).

Niveau d'enregistrement

Quand l’écran USB AUDIO I/F est affiché, presser la touche 3 (MENU) appelle l’écran USB AUDIO I/F MENU. Chaque pression de la touche 3 (MENU) fait alterner entre ces deux écrans.

Quand le H2 fonctionne comme une interface audio, l’écran USB AUDIO I/F MENU donne accès aux fonctions suivantes.

● LO CUT

Vous permet de commuter on et off le filtre coupe-bas. Le fonctionnement est le même que quand vous utilisez le H2 comme un enregistreur (→ p. 38).

● AGC/COMP

Vous permet de sélectionner la fonction AGC/ compresseur/limiteur et ses options. Le fonctionnement est le même que quand vous utilisez le H2 comme un enregistreur (→ p. 37).

● TUNER

Vous permet d’utiliser l’accordeur intégré. Le fonctionnement est le même que quand vous utilisez le H2 comme un enregistreur (→ p. 63).

7. Appelez l’écran USB AUDIO I/F

MENU.

● PLUG-IN

Vous permet de commuter on et off l’alimentation fantôme. Le fonctionnement est le même que quand vous utilisez le H2 comme un enregistreur (→ p. 80).

ZOOM H2

Connexion du H2 à un ordinateur

● INPUT

Vous permet de commuter on et off le signal entrant. Pour cela, amenez le curseur sur "INPUT" et pressez la touche 4 (REC). Puis amenez le curseur sur "ON" ou "OFF" à l’écran et pressez la touche 4 (REC). Quand INPUT est commuté sur off, le signal entrant est désactivé et seule la sortie de l’ordinateur est active.

8. Interrompez la connexion avec

l’ordinateur.

Pour interrompre la connexion avec l’ordinateur, amenez le curseur sur "EXIT" dans l’écran USB AUDIO I/F MENU et pressez la touche 4 (REC).

Quand la connexion avec l’ordinateur est interrompue, l’écran USB réapparaît.

NOTE

Quand l’unité a été allumée grâce à l’alimentation USB, vous ne pouvez pas retourner à l’écran avant AUDIO I/F de l’étape

4. Pour retourner à l’écran de base, déconnectez le câble USB pour éteindre l’appareil, puis réglez l’interrupteur [POWER] du H2 sur ON pour le faire démarrer normalement.

ASTUCE

Si l’unité avait été allumée grâce à l’alimentation USB, les réglages sont sauvegardés quand vous amenez le curseur sur "EXIT" et pressez la touche 4 (REC) pour interrompre la connexion.

9. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

ZOOM H2

Autres fonctions

Cette section explique quelques fonctions et caractéristiques supplémentaires du H2.

Réglage de la date et de l’heure

Vous pouvez régler l’horloge et le calendrier internes du H2. Ces réglages servent à horodater les fichiers créés durant l’enregistrement.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran DATE/TIME.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "DATE/TIME" et pressez la touche 4 (REC).

Curseur

3. Réglez la date et l’heure.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur la valeur que vous voulez changer et pressez la touche 4 (REC). La valeur sur laquelle se trouve le curseur est affichée en négatif. Cela indique que cette valeur peut être éditée.

ffiché en négatif

Utilisez les touches 2 (REW)/ (FF) pour changer la valeur et pressez la touche 4 (REC) pour valider le réglage. Changez les autres valeurs de la même façon.

4. Confirmez les réglages de date

et d’heure.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur le bouton OK afin que le bouton s’affiche en négatif. Puis pressez la touche 4 (REC). Le réglage est accepté et l’affichage revient à l’écran de menu.

Dans cet écran, le trait de soulignement sert de curseur.

Bouton O

ZOOM H2

Autres fonctions

5. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

NOTE

Si vous retirez les piles alors qu’aucun adaptateur secteur n’est connecté au H2, le réglage de date et d’heure de l’horloge interne sera réinitialisé après une à deux minutes. La prochaine fois que vous mettrez le H2 sous tension, un message de rappel vous en informera.

Emploi de la fonction d’écoute de contrôle (monitor)

Quand le H2 est en condition par défaut, il doit être réglé en attente d’enregistrement ou en enregistrement pour que le niveau du signal entrant puisse être contrôlé. Si nécessaire, le H2 peut être configuré pour toujours écouter le signal entrant.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran MONITOR.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "MONITOR" et pressez la touche 4 (REC).

ZOOM H2

Dans cet écran, vous pouvez commuter on ou off l’écoute du signal d’entrée.

● ON

Le signal d’entrée est toujours écouté.

● OFF

Le signal d’entrée n’est écouté qu’en attente d’enregistrement et en enregistrement.

3. Sélectionnez le réglage désiré.

Utilisez les touches 2 (REW)/ (FF) pour sélectionner le réglage et pressez la touche 4

Autres fonctions

(REC). Le réglage est accepté et le menu principal réapparaît.

ASTUCE

Pour annuler le changement et retourner à l’écran précédent, pressez la touche 3 (MENU) sans presser la touche 4 (REC).

4. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Fourniture d’une alimentation à un micro externe (mode stéréo uniquement)

Quand vous branchez à la prise [EXT MIC IN] du H2 un micro externe nécessitant une alimentation, le H2 peut lui fournir cette alimentation (CC 2,5 V). Pour commuter on et off cette alimentation, procédez comme suit.

NOTE

Cette opération n’est possible qu’en mode stéréo.

Appelez l’écran de menu principal.

En écran de base du mode stéréo, pressez la touche 3 (MENU).

2. Appelez l’écran PLUG-IN

POWER.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "PLUG-IN" et pressez la touche 4 (REC).

3. Commutez on ou off

l’alimentation fantôme.

Utilisez les touches 2 (REW)/ (FF) pour sélectionner "ON" ou "OFF" et pressez la touche 4 (REC). Le réglage est accepté et l’affichage retourne à l’écran du menu principal.

ZOOM H2

Autres fonctions

ASTUCE

Pour annuler le changement et retourner à l’écran précédent, pressez la touche 3 (MENU) sans presser la touche 4 (REC).

4. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo réapparaisse.

Réglage du contraste de l’afficheur

Pour régler le contraste de l’afficheur, procédez comme suit.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran CONTRAST.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "CONTRAST" et pressez la touche 4 (REC). Le réglage actuel de contraste (1 - 8) apparaît.

3. Réglez le contraste.

Utilisez les touches 2 (REW)/ (FF) pour changer le réglage de contraste et pressez la touche 4 (REC). Le réglage est accepté et l’affichage retourne à l’écran de menu principal.

ZOOM H2

ASTUCE

Pour annuler le changement et retourner à l’écran précédent, pressez la touche 3 (MENU) sans presser la touche 4 (REC).

4. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Autres fonctions

Contrôle du réglage on/off du rétroéclairage

Quand le H2 est en condition par défaut, le rétroé clairage de l’ affichage se coupe automatiquement après 15 secondes sans intervention sur les touches. Vous pouvez augmenter cet intervalle ou régler le rétroéclairage de façon permanente sur on ou off.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran LIGHT.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "LIGHT" et pressez la touche 4 (REC).

● ON

Le rétroéclairage est toujours en service.

● OFF

Le rétroéclairage est toujours désactivé.

3. Sélectionnez le réglage de

rétroéclairage.

Utilisez les touches 2 (REW)/ (FF) pour sélectionner le réglage et pressez la touche 4 (REC). Le réglage est accepté et l’affichage retourne à l’écran de menu principal.

ASTUCE

Pour annuler le changement et retourner à l’écran précédent, pressez la touche 3 (MENU) sans presser la touche 4 (REC).

4. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Cet écran vous permet de sélectionner le fonctionnement de votre rétroéclairage. Les réglages suivants sont possibles.

● 15sec (par défaut)

Le rétroéclairage se coupe par lui-même 15 secondes après la dernière pression de touche.

● 30sec

Le rétroéclairage se coupe par lui-même 30 secondes après la dernière pression de touche.

ZOOM H2

Autres fonctions

Spécification du type des piles

Le H2 affiche la charge de piles restante à l’aide d’un indicateur à segments dans l’afficheur. La précision de cet afficheur peut être accrue en spécifiant le type des piles comme décrit ci-dessous.

Appelez l’écran de menu principal.

En écran de base du mode stéréo ou du mode 4 canaux, pressez la touche 3 (MENU).

2. Appelez l’écran BATTERY TYPE.

Pressez répé titivement les touches 2 (REW)/ (FF) pour amener le curseur sur "BATTERY" et pressez la touche 4 (REC).

(REC). Le réglage est accepté et l’affichage retourne à l’écran de menu principal.

ASTUCE

Pour annuler le changement et retourner à l’écran précédent, pressez la touche 3 (MENU) sans presser la touche 4 (REC).

4. Retour à l’écran de base.

Pressez répétitivement la touche 3 (MENU) jusqu’à ce que l’écran de base du mode stéréo ou du mode 4 canaux réapparaisse.

Les réglages suivants sont disponibles.

● ALKALI (par défaut)

Sélectionnez cette option si vous utilisez des piles alcalines ou oxyride.

● Ni-MH

Sélectionnez cette option si vous utilisez des batteries rechargeables nickel hydrure.

3. Sélectionnez le réglage du type

des piles.

Utilisez les touches 2 (REW)/ (FF) pour sélectionner le réglage et pressez la touche 4

ZOOM H2

Autres fonctions

Faire les réglages pour la fonction de blocage des touches

Pour éviter de changer par erreur les réglages durant l’enregistrement, le H2 dispose d’une fonction qui verrouille quasiment toutes les commandes. Cela s’appelle le blocage des touches ou "key hold". Pour activer cette fonction, procédez comme suit.

1. Réglez le H2 en lecture ou en

enregistrement.

Quand la fonction de blocage des touches est activée, quasiment toutes les commandes sont inopérantes. Par consé quent, le mode de fonctionnement sélectionné sera maintenu.

2. Activez la fonction de blocage

des touches.

Pressez et maintenez la touche 3 (MENU) jusqu’à ce que "Key Hold" s’affiche.

Quand la fonction de blocage des touches est activé e, toutes les commandes sauf l’interrupteur [POWER], le sélecteur [MIC GAIN] et la touche 3 (MENU) sont inactives. Si une touche quelconque est pressée, l’indication ci-dessous s’affiche durant deux secondes.

3. Désactivez la fonction de

blocage des touches.

Pressez la touche 3 (MENU) et maintenezla jusqu’à ce que l’indication "Released" s’affiche.

Mise à jour du logiciel système

A l’aide d’une carte SD et d’un ordinateur, l’utilisateur peut mettre à jour le logiciel système du H2. Pour cela, procédez comme suit.

1. Téléchargez le tout dernier

logiciel système (firmware) sur le site internet de ZOOM (http:// www.zoom.co.jp).

2. Copiez le logiciel système de

l’ordinateur sur la carte SD.

Pour des informations sur la connexion du H2 à un ordinateur, voir la section "Emploi du H2 comme un lecteur de carte" en page 71.

3. Appelez l’écran VERSION UP.

Insérez la carte SD de l’étape 2 dans le H2 puis mettez ce dernier sous tension en tenant enfoncée la touche 1 (PLAY/PAUSE). L’écran suivant apparaît.

Version après

ersion actuelle

mise à jour

ZOOM H2

4. Exécutez la procédure de mise à

jour de la version.

Utilisez les touches 2 (REW)/ (FF) pour amener le curseur sur "OK" et pressez la touche 4 (REC).

L’affichage change comme suit et la mise à jour commence.

Quand la procédure de mise à jour est terminée, l’indication "Complete" s’affiche. Après avoir éteint et rallumé le H2, il démarre avec la nouvelle version.

Autres fonctions

ZOOM H2

Caractéristiques

Enregistreur Mode stéréo Mode 4 canaux (4CH)

Taille maximale de ﬁchier d’enregistrement 2 Go

Accordeur

Métronome

Pistes 24 Nombre maximal de pistes simultanément enregistrables 24 Nombre maximal de pistes simultanément lisibles 24

Durée d’enreg. 4 Go (SDHC)

* Les durées d’enregistrement sont approximatives. Les durées réelles peuvent différer en fonction des conditions d’enregistrement.

Fonction de repérage Heures/minutes/secondes

Fonctions d’édition de ﬁchier audio

Autres fonctions Post-encodage MP3, lecture en boucle A-B,

Chromatique, guitare, basse, open A/D/E/G, DADGAD

Sources sonores 5 Mesure 0/4 - 8/4, 6/8 Tempo 40.0~250.0 BPM

Environ 380 minutes (conversion en piste stéréo WAV 44, 1 kHz/16 bits) Environ 68 heures (conversion en piste stéréo MP3 44,1 kHz/128 kb/s)

Horodatage, changement de nom, suppression, contrôle de taille, division, normalisation

ﬁltre coupe bas, AGC/compresseur/ limiteur, marqueur

Conversion A/N 24 bits

Conversion N/A 24 bits

Support d’enregistrement Carte mémoire SD (16 Mo - 2 Go), carte mémoire SDHC (4 Go)

Type de donnée Format WAV

Format MP3 (mode stéréo)

Suréchantillonnage 128 fois

Résolution 16/24 bits Fréquence d’échantillonnage

44,1 kHz, 48 kHz, 96 kHz (mode stéréo) 44,1 kHz, 48 kHz (mode 4 canaux)

Débit numérique 48, 56, 64, 80, 96, 112, 128, 160, 192,

224, 256, 320 kb/s, VBR (débit variable)

Fréquence d’échant. 44,1 kHz

ZOOM H2

Débit numérique 32, 40, 48, 56, 64, 80, 96, 112, 128, 160,

192, 224, 256, 320 kb/s, VBR (débit variable)

Fréquence d’échant. 44,1 kHz, 48 kHz

Caractéristiques

Afﬁcheur 128 x 64 points

Ecran à cristaux liquides (LCD) Full-dot (avec rétroéclairage)

Entrées LINE IN Mini-jack stéréo

Impédance d’entrée 10 kiloohms Niveau d’entrée -10 dBm

EXT MIC IN Mini-jack stéréo (à alimentation fantôme 2,5 V)

Impédance d’entrée 20 kiloohms Niv. d’entréeL -20 dBm

Micros stéréo intégrés

Microphone stéréo W-XY MIC GAIN L +1,5 dB

Sortie PHONES/LINE OUT Mini-jack stéréo

Ligne Impédance de sortie en charge 10 kiloohms ou plus

Niveau de sortie nominal -10 dBm

Casque 15 mW + 15 mW (sous charge de 32 ohms)

USB USB 2.0 pleine vitesse

Fonctionnement comme stockage de masse, fonctionnement comme interface audio (16 bits 44,1 kHz/48 kHz) Fonctionnement alimenté par le bus

Alimentation nécessaire

CC 9 V, 300 mA fournis par l’adaptateur secteur (AD-0006 ZOOM) Piles R6 IEC (taille AA) x 2

M -30 dBm H -40 dBm

M +17 dB H +27 dB

Durée d’enregistrement en continu 4 heures

Durée de lecture en continu 4,5 heures

Dimensions 63,5 (L) x 110 (P) x 32 (H)

Poids 110 g

*0 dBm = 0,775 Vrms

ZOOM H2

Guide de dépannage

En cas de problèmes durant le fonctionnement du H2, vérifiez d’abord les points suivants.

Problèmes durant

l’enregistrement/lecture

■ Pas de son ou son très faible.

• Vérifiez les connexions à votre système d’écoute et le ré glage de volume de ce système.

• Vérifiez si le réglage de volume du H2 n’est pas bas.

■ Impossible d’entendre le son

enregistré ou le son est très faible.

• Quand vous utilisez les micros intégrés, vérifiez que le diagramme polaire de micro sélectionné et l’orientation du micro conviennent bien (→ p. 21).

• Contrôlez le réglage du sélecteur [MIC GAIN] (→ p. 15).

• Vérifiez que le réglage du niveau d’enregistrement est approprié (→ p. 16).

diagramme polaire ne peut pas être sélectionné. Dé branchez tous les autres

équipements.

• Si quelque chose est connecté en prise

[LINE IN], la prise [EXT MIC IN] est désactivée.

■ Impossible d’enregistrer.

• Vérifiez qu’une carte SD est bien insérée dans la fente pour carte.

• Si l’indication "Key Hold" s’affiche, la fonction de blocage des touches est activée. Dé sactivez la fonction de blocage des touches (→ p. 84).

■ La balance de niveau des données

enregistrées en mode 4 canaux est étrange.

• Vérifiez les réglages de panoramique 3D et refaites-les si nécessaire (→ p. 32).

Autres problèmes

• Si un lecteur de CD ou appareil similaire est branché en prise [LINE IN], essayez d’augmenter le réglage du niveau de sortie de cet appareil.

■ Impossible d’utiliser les micros

intégrés/micro externe, impossible de sélectionner le diagramme polaire de micro.

• Si quoi que ce soit est connecté en prise [EXT MIC IN] ou [LINE IN], les micros intégré s ne fonctionnent pas et leur

■ L’unité n’est pas reconnue alors que son port [USB] est connecté à l’ordinateur.

• Vérifiez si le système d’exploitation de

l’ordinateur est bien pris en charge (→ p. 71).

• Pour que l’ordinateur reconnaisse le H2, la

connexion doit être initiée depuis le H2 (→ p. 71).

ZOOM H2

Messages d’erreur

Messages relatifs

à la carte

No Card

No File

Card Format Error!

Card Full!

File name exists!

Stop Recorder!

Card Protected

Format Card?

Now Recording!

File Create Error!

Card Error!

File Protected

File Rename Error!

Card Write Error

Card Read Error!

Data Write Error

* Si les messages d’erreur relatifs à la carte sont fréquents, la carte SD peut être défectueuse.

Aucune carte SD n’est insérée.

Aucun ﬁchier valable n’a été trouvé.

La procédure de formatage de la carte SD a échoué ou la carte n’a pas été reconnue normalement.

La carte a été remplie durant l’enregistrement.

Un changement de nom de ﬁchier a été tenté mais un ﬁchier portant le même nom existe déjà. Vous avez essayé d’accéder à un menu indisponible en lecture ou en enregistrement.

La carte SD est protégée contre l’écriture.

Une carte SD de format incorrect a été insérée.

Vous avez tenté d’accéder à un menu indisponible durant l’enregistrement/attente d’enregistrement. Le ﬁchier ne peut pas être créé au début de l’enregistrement.

Une erreur de carte s’est produite.

Vous avez essayé d’écrire dans un ﬁchier limité à la lecture depuis le menu ﬁchier. Un nom de ﬁchier vierge ou non valable a été spéciﬁé durant le changement de nom de ﬁchier. S’afﬁche quand une erreur se produit durant une écriture de ﬁchier autre que l’enregistrement. S’afﬁche quand une erreur se produit durant l’ouverture d’un ﬁchier. S’afﬁche quand le transfert de données vers la carte SD ne peut pas suivre le ﬂux de données de l’enregistrement.

Cause Remède

Insérez une carte SD et mettez sous tension.

Choisissez un autre nom de ﬁchier.

Stoppez d’abord l’enregistreur.

Changez le réglage du sélecteur de protection de la carte contre l’écriture.

Quand vous sélectionnez "YES" dans cet écran puis pressez la touche

(REC), toutes les données sont

effacées et l’initialisation effectuée.

Stoppez d’abord l’enregistrement.

Changez l’attribut de lecture unique du ﬁchier à l’aide d’un ordinateur. N’utilisez pas de caractères non valables.

Réduisez la fréquence et/ou la résolution (nombre de bits) d’échantillonnage.

Autres messages Cause Remède

Réglez à nouveau la date et l’heure. L’horloge interne nécessite l’insertion de piles.

Déconnectez tout micro ou élément externe connecté en prise [EXT MIC IN] ou [LINE IN].

Sélectionnez un ﬁchier valable.

RESET DATE/TIME

Low Battery!

Please Power Off

Please pull out external

input

Only Built-in MIC is

active

Invalid File!

L’horloge interne a été réinitialisée car la sauvegarde par la pile a été interrompue.

La tension des piles est faible. Remplacez les piles.

La procédure d’extinction est terminée. Réglez l’interrupteur Power sur Off.

Si un micro ou un élément externe est branché, le diagramme de micro ne peut pas être choisi.

Un micro ou élément externe est connecté, mais seuls les micros intégrés servent en mode 4 canaux.

Un ﬁchier non valable a été spéciﬁé.

ZOOM H2

Index

[A]

Accordeur ....................... 63

Hauteur de référence. 66

AGC (Contrôle de

gain automatique) ..... 37

Alimentation fantôme..... 80

Alimentation par bus

USB .......................... 73

Angle de directivité

........................ 5, 19, 21

[B]

Blocage des touches ...... 84

BWF ............................... 24

[C]

Carte SD ................... 11, 47

Contenu du dossier ... 72

Contrôle du temps

restant ...................... 60

Initialisation

(formatage) ............... 61

Perte de signal .......... 62

Configuration.................. 12

Connexions..................... 10

Contraste de l’afficheur .. 81

[D]

Diagramme polaire

de micro.................... 21

[E]

Ecoute de contrôle...........79

Ecran de base

Mode 4 canaux ..........28

Mode stéréo ...............18

Enregistrement

Mode 4 canaux ..........29

Mode stéréo ...............23

Enregistrement d’une

source externe..6, 10, 20

Exemples de configuration

Mode 4 canaux ..........29

Mode stéréo .........19, 20

[F]

Fichiers............................47

Assignation d’un

nom............................50

Division .....................53

Informations ..............49

Normalisation ............54

Sélection ....................48

Suppression ...............52

Filtre coupe-bas...............38

Fonction d’enregistrement

automatique ...............39

Format de fichier .............36

Fréquence

d’échantillonnage ......36

[I]

Interface audio.................73

[L]

Lecture

Mode 4 canaux ..........31

Mode stéréo...............25

Lecture en boucle A-B ....46

Limiteur...........................37

Liste des marqueurs ........59

[M]

MARK......................24 , 59

Métronome (fonction) .....67

[MIC ACTIVE]

(témoin).....................22

Micro externe ........5, 10, 20

Alimentation

fantôme......................80

Micros intégrés..5, 6, 19, 29

Mise à jour du logiciel

système......................84

Mode 4 canaux ............6, 27

Conversion en fichier

stéréo ........................ 57

Enregistrement ..........29

Exemples de

configuration .............29

Lecture.......................31

ZOOM H2

Index

Réglage de balance

(Panoramique 3D)..... 32

Sélection de

diagramme polaire .... 27

Sélection de mode

d’enregistrement ....... 35

Mode d’enregistrement... 35

Format de fichier ...... 36

Quantification ........... 36

Mode de fonctionnement 14

Mode de lecture .............. 45

Mode stéréo ................ 5, 18

Enregistrement.......... 23

Exemples de

configuration....... 19, 20

Lecture ...................... 25

Sélection du

diagramme polaire .... 21

Sélection du mode

d’enregistrement ....... 35

MP3 ................................ 35

Conversion d’un

fichier WAV en

fichier MP3 ............... 55

Sélection du mode

d’enregistrement ....... 35

[N]

Niveau d’enregistrement

...................... 15, 24, 30

Normalisation ................. 54

[O]

Off-mic (ambiance) ........ 20

On-mic (proximité)......... 20

[P]

Panoramique 3D ............. 32

Piles

Insertion des piles..... 11

Spécification du type

des piles .................... 83

[PLAY/REC] (témoin)

................ 16, 17, 23, 30

Point de repérage

(marqueur) ................ 24

Pré-enregistrement.......... 42

[Q]

Quantification................. 36

[R]

Réglage de la date

et de l’heure .............. 78

Rétroéclairage on/off...... 82

[S]

Sélection d’un dossier .... 48

Sensibilité

d’entrée ......... 15, 23, 29

Surround ........................... 6

[U]

USB

Emploi comme

interface audio ...........73

Emploi comme lecteur

de carte ......................71

[W]

WAV ...............................36

Conversion d’un

fichier WAV en

fichier MP3................55

ZOOM H2

Mise au rebut des appareils électriques et électroniques usagés (applicable aux pays européens disposant d'un système de collecte et de tri des ordures)

Ce symbole sur le produit ou sur son emballage signifie que ce produit ne doit pas être traité comme un déchet domestique. A la place, il doit être amené au point de collecte pertinent pour le recyclage des équipements électriques et électroniques. En veillant à ce que ce produit soit correctement mis au rebut, vous aiderez à empêcher les éventuelles conséquences négatives sur l'environnement et la santé humaine qui pourraient autrement être causées par un rejet inapproprié de ce produit. Le recyclage des matériaux aidera à économiser les ressources naturelles. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre mairie, le service de traitement des ordures ou le magasin où vous avez acheté le produit.

ZOOM CORPORATION

ITOHPIA Iwamotocho 2chome Bldg. 2F, 2-11-2, Iwamoto-cho, Chiyoda-ku, Tokyo 101-0032, Japon Site web : http://www.zoom.co.jp

H2 - 5003-1

ZOOM H2 Simple Recording Guide

Turn power to H2 on

Tips for Mic pattern setting

Switching mic pattern by object or situation is effective for your recording.

Set [POWER] switch ON.

Press (REC) key to set H2 to recording mode

[PLAY/REC] indicator flashes red.

Adjust sensitivity with [MIC GAIN] switch

You can monitor the input level.

Press (REC) key once more to start recording

FRONT 90

90 deg.

For recording solo vocal or a musical instrument.

REAR 120

120 deg.

For stereo recording widely with room ambience.

SURROUND

Now stays constantly lit red.

Press (REC) key to stop recording

Unit returns to the start of the recorded file.

Press (PLAY/PAUSE) key to play the recorded file

[PLAY/REC] indicator lits green.

For recording band rehearsal etc. It is possible to pick up the sound from front and rear side of H2 at once.

Use windscreen on mic of H2 when outdoor recording.

It can reduce wind hitting noise.

Return counter zero or select previous file. Fast-rewind by holding down.

PLAY/PAUSE

Select next file. Fast-forward by holding down.

Rec Guide-E-2

Note About Left/Right Positioning During Recording

When using the H2 at default position for stereo / surround recording, left/right positioning is determined by the sound source/user facing the H2. If the H2 is pointed at a sound source on the opposite side than the user, the left/right positioning as perceived by the user during recording and the left/right positioning of the recorded content will reversed.

H2 is facing a sound source on the same side as the user

FRONT90° REAR120°

RLRL

Left/right positioning as seen from user and left/right positioning of recording will be identical.

RL RL

(1) (2)

H2 is facing a sound source on the opposite side from the user

RLR L

FRONT90° REAR120°

Left/right positioning as seen from user and left/right positioning of recording will be reversed.

*The above setting is stored on SD card. That function is available for only built-in microphone.

ZOOM H2 Instruction Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
