Hygrometer Hygrometer

Hygromètre

TFH 610/620

Deutsch

Lieber Kunde, wir gratulieren Ihnen zum Erwerb eines

ebro Produkts.

Wir hoffen, dass Sie den Nutzen dieses Produkts lange genießen können und das es Ihnen bei Ihrer Arbeit hilft.

Bitte nehmen Sie sich die Zeit die Bedienungsanleitung sorgfältig zu lesen und machen Sie sich mit dem Gerät vertraut, bevor Sie es verwenden.

Normen:

Dieses Produkt erfüllt laut Konformitätsbescheinig ung das EMVG.

Zertifiziert durch UL

English Français

Dear customer, Congratulations on the purchase of an ebro product.

We hope than you can make use of this product for a long time and that it helps you with your work.

Information that are useful and important for understanding the function are highlighted in the instructions text.

Standards:

The conformity certificate con firms that this product fulfills CE guidelines.

Certified by UL

Cher client, Nous vous remercions d’avoir acquis un produit ebro.

Nous espérons que vous pourrez profiter longtemps de ce produit et qu’il vous aidera dans votre travail.

Les informations utiles et importantes pour la compréhension du fonctionnement de l’instrument sont repérées par une bordure à gauche du texte.

Normes:

Le certificat de la conformité confirme que ce produit suit les directives de CE.

Certifié de UL

1340 – 5610 – 5620 – 0608

TFH 610/620

Deutsch

Inhaltsverzeichnis

Überblick .................................................6

Sicherheitshinweise ...............................8

Was bedeutet der Begriff .....................10

Auspacken/Lieferumfang.....................12

Mögliches Zubehör .............................12

Gerät ein-/ausschalten .........................14

Filter verwenden ...................................14

Alarmfunktion ........................................16

Geräteeinstellung ändern.....................18

Zusatzfunktionen des TFH 620 ............24

Messwertspeicher................................24

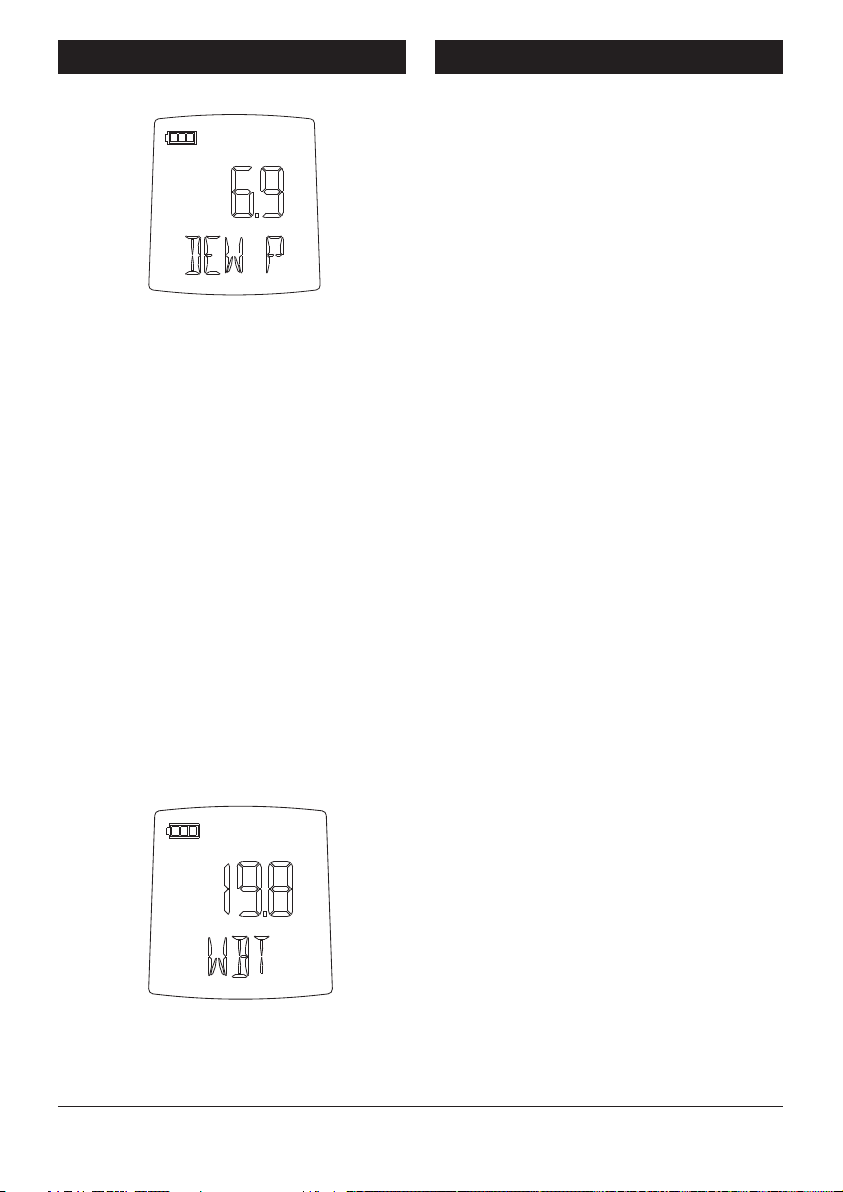

Taupunkt anzeigen ..............................26

Feuchtkugeltemperatur ...........................

anzeigen ..............................................28

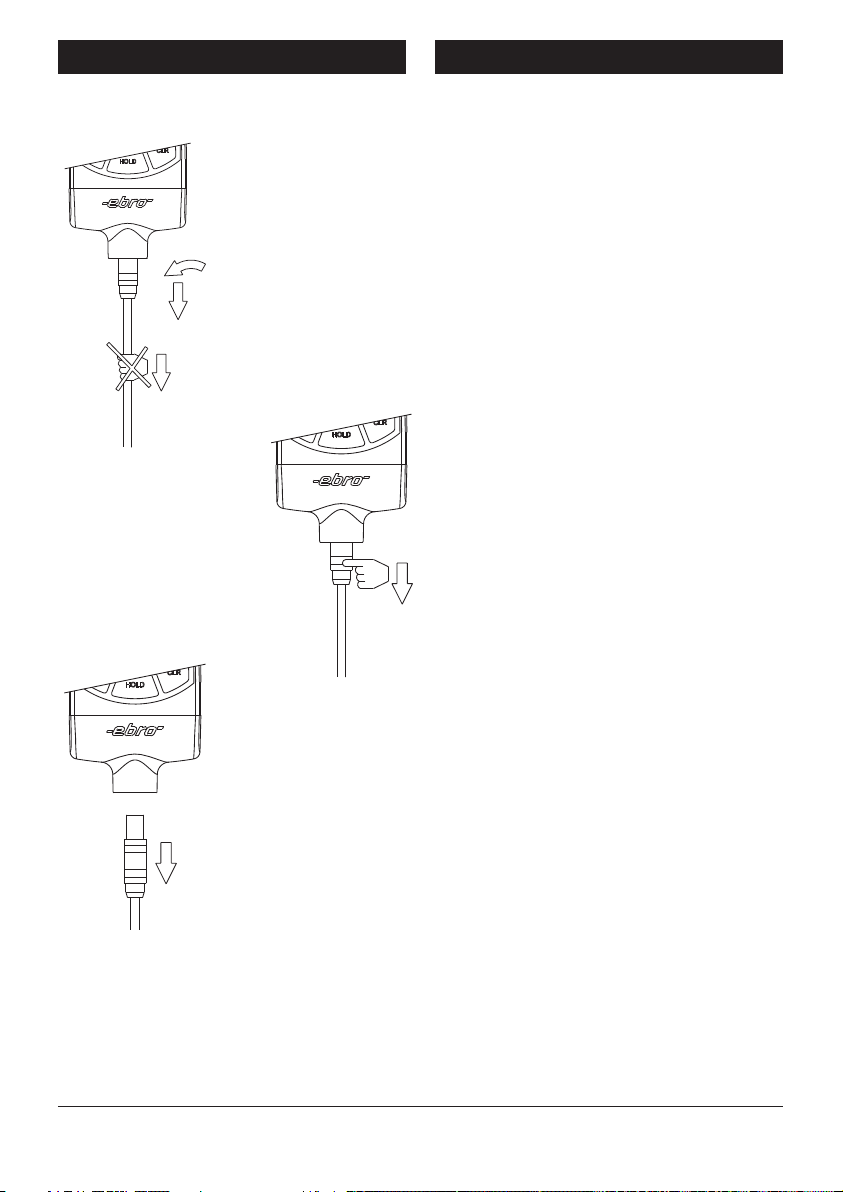

Messfühler wechseln .......................... 30

Was tun, wenn ... ...................................32

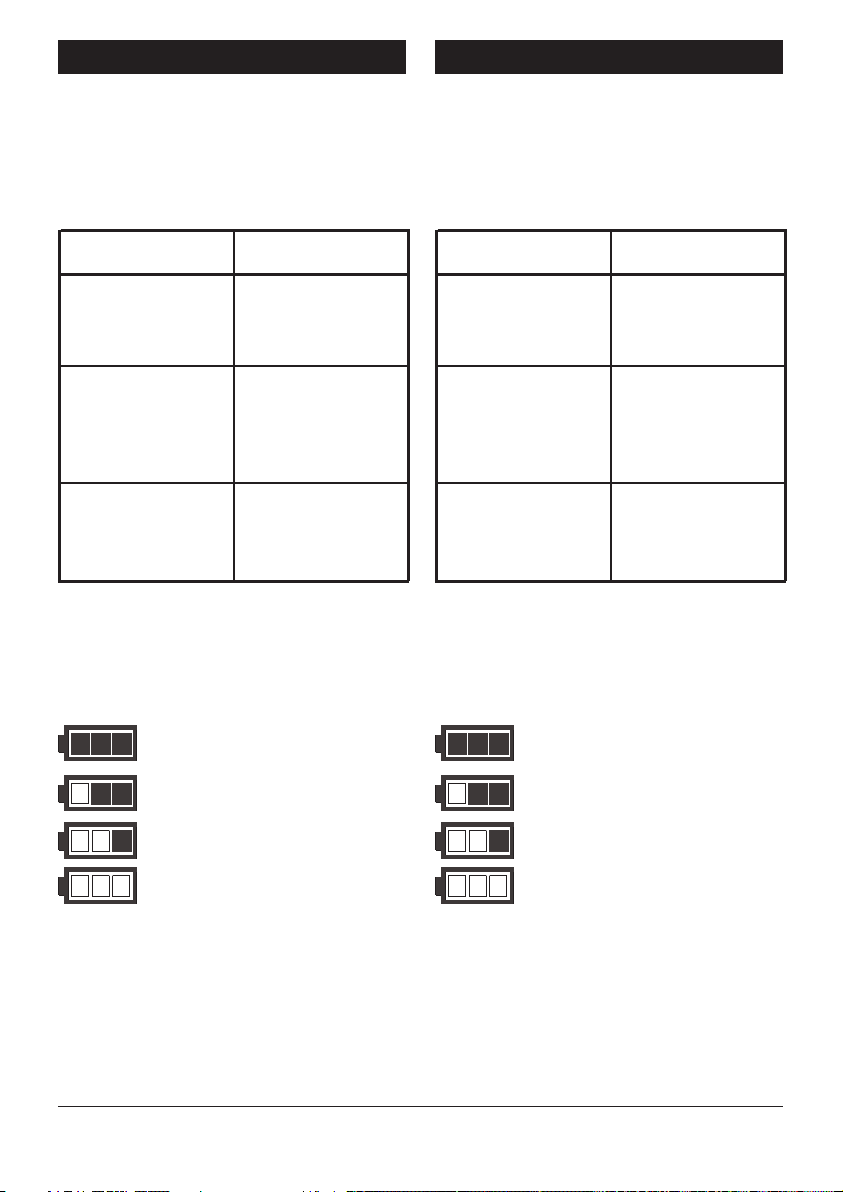

Batterie austauschen .......................... 32

Kalibrierservice .................................... 36

Reinigung und Pflege ........................... 38

Entsorgung ............................................38

Kalibrieranleitung ................................. 38

Technische Daten ................................. 52

Konformitätserklärung .........................54

English Français

Table of Contents

Overview ..................................................7

Safety information ..................................9

What is the meaning of the term ... ......11

Unpacking/scope of delivery ............... 13

Available Accessories..........................13

Turning the device on and off...............15

Filter use ................................................ 15

Alarm functions ..................................... 17

Change device settings ........................ 19

Additional functions of TFH 620 ...........25

Measured data storage ........................25

Display dew poin ................................. 27

Display wet-bulb .....................................

temperature ......................................... 29

Probe replacement .............................. 31

Table des matières

Aperçu ...................................................... 7

Consignes de sécurité ............................9

Explication des termes ... ..................... 11

Emballage/livraison .............................. 13

Accessoires possibles .........................13

Allumer/éteindre l’appareil .................. 15

Utilisation d’un filtre ..............................15

Alarme ....................................................17

Modification du réglage de l’appareil ....... 19

Fonctions supplémentaires du TFH 620 .......25

Enregistreur de mesures .....................25

Affichage du point de rosée ................27

Affichage de la température au ther-

momètre mouillé ..................................29

Changement de la sonde .................... 31

What to do when ... ................................33

Battery replacement ............................32

Calibration service .............................. 37

Cleaning and care.................................39

Disposal ................................................. 39

Calibration Instructions ........................39

Technical Data ....................................... 53

Declaration of conformity ....................54

1340 – 5610 – 5620 – 0608

En cas de problèmes... .........................33

Changement de la pile ........................32

Service de calibrage ............................37

Nettoyage et entretien ..........................39

Mise au rebut ......................................... 39

Instructions pour le kit d’etalonnage.......

.......................................................39

Caractéristiques techniques ................53

Déclaration de conformité ................... 54

TFH 610/620

Deutsch

Überblick

Mit dem Hygrometer TFH 610 bzw. TFH 620 können Sie gleichzeitig die relative Feuchte und die Temperatur messen.

Das TFH 610 ist mit Luftfühler ausgerüstet, das TFH 620 – je nach Kundenwunsch – mit Luftfühler, Einstechfühler oder Schwertfühler.

TFH 610:

1 ........... Anzeigefeld (LCD)

2 ........... Taste ON/OFF (ein/aus)

3 ........... Taste wird nur zur Geräteein-

stellung verwendet

4 ........... Taste wird nur zur Geräteein-

stellung verwendet

5 ........... Taste wird nur zur Geräteein-

stellung verwendet

6 ........... Messfühler

TFH 620:

1 ........... Anzeigefeld (LCD)

2 ........... Taste ON/OFF (ein/aus)

3 ........... Taste HOLD/MAX/MIN / Gerä-

teeinstellung

4 ........... Taste DP (Taupunkt/Feuchtku-

geltemperatur) / Geräteeinstellung

5 ........... Taste CLR (löschen) / Geräte-

einstellung

6 ........... Messfühler steckbar

English Français

Overview

With the hygrometer TFH 610 or TFH 620 you can measure relative humidity and temperature simultaneously.

The TFH 610 is equipped with an air probe, the TFH 620 – according to customer request – with an air probe, insertion probe, or sword probe.

TFH 610:

1 ........... Display panel (LCD)

2 ........... ON/OFF key

3 ........... Key used only for adjusting

device

4 ........... Key used only for adjusting

device

5 ........... Key used only for adjusting

device

6 ........... Probe

Aperçu

Grâce à l’hygromètre TFH 610 ou TFH 620, vous pouvez mesurer simultanément l’humidité relative et la température.

Le TFH 610 est pourvu d’une sonde aérienne, le TFH 620 est équipé au choix du client d’une sonde aérienne, à pique ou à lame.

TFH 610:

1 ........... Affichage (LCD)

2 ........... Bouton ON/OFF (marche/arrêt)

3 ........... Le bouton n’est utilisé que pour

procéder au réglage de l’appareil

4 ........... Le bouton n’est utilisé que pour

procéder au réglage de l’appareil

5 ........... Le bouton n’est utilisé que pour

procéder au réglage de l’appareil

6 ........... Sonde

TFH 620:

1 ........... Display panel (LCD)

2 ........... ON/OFF key

3 ........... HOLD/MAX/MIN / device

adjustment key

4 ........... DP (dew point/wet-bulb

temperature) / device adjustment key

5 ........... CLR (clear) / device

adjustment key

6 ........... Insertion probe

1340 – 5610 – 5620 – 0608

TFH 620:

1 ........... Affichage (LCD)

2 ........... Bouton ON/OFF (marche/arrêt)

3 ........... Bouton HOLD/MAX/MIN /

réglage de l’appareil

4 ........... Bouton DP (point de rosée/

température au thermomètre mouillé) / réglage de l’appareil

5 ........... Bouton CLR (effacer) / réglage

de l’appareil

6 ........... Sonde à connecter

TFH 610/620

Deutsch

Sicherheitshinweise

Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen. Lebensgefahr!

Bringen Sie das Gerät nicht in eine Umgebung, die heißer ist als 60°C. Explosionsgefahr der Lithium-Batterie!

Um Beschädigungen des Gerätes und Messfehler zu vermeiden, beachten Sie außerdem bitte Folgendes:

- Achten Sie darauf, dass das Verlängerungskabel für den Messfühler nicht geknickt oder eingeklemmt wird.

- Schützen Sie das Hygrometer vor direktem Kontakt mit Wasser.

- Setzen Sie den Messfühler immer bestimmungsgemäß ein. Verwenden Sie bei Messungen in verschmutzter Luft oder bei hoher Luftfeuchtigkeit einen Filter.

- Messen Sie eine relative Feuchte von 100 %, müssen Sie anschließend den Messfühler trocknen lassen. Schrauben Sie dazu - sofern vorhanden - den Filter ab.

- Haben Sie längere Zeit ein sehr trokkenes Medium (relative Feuchte unter 3 %) gemessen, lagern Sie den Messfühler bitte einige Zeit bei normaler Feuchte.

English Français

Safety information

Do not use the device in explosive areas. Danger to life and limb!

Do not bring the device into an environment with ambient temperature above 60°C. Explosion risk for the lithium battery!

To avoid damage to the device and measurement errors, please also observe the following:

- Ensure that the extension cord for the probe is not kinked or pinched.

- Protect the hygrometer from direct contact with water.

- Always use the probe according to the application. For measurements in polluted air or during high humidity, use a filter.

Consignes de sécurité

Ne pas utiliser l’appareil dans des zones exposées à un risque d’explosion. Danger de mort!

Ne pas exposer l’appareil à une température supérieure à 60°C. Danger d’explosion de la pile au lithium!

Vous éviterez tout risque de dommage de l’appareil et de fausse mesure en respectant également les points suivants:

- Prenez garde que la rallonge de la sonde ne soit pas pliée ni pincée outre mesure.

- Evitez tout contact direct de l’hygromètre avec l’eau.

- N’employez la sonde que conformément aux usages prévus. Utilisez le filtre pour des mesures en atmosphère chargée de poussières ou hygrométrie élevée.

- If you measure 100% relative humidity, you have to let the probe dry afterwards. Unscrew the filter, if any, for this purpose.

- If you have measured a very dry medium (relative humidity under 3%) for an extended period, please store the probe at normal humidity for some time.

1340 – 5610 – 5620 – 0608

- Si vous mesurez une humidité relative de 100 %, vous devez ensuite laisser la sonde sécher. Pour ce faire, dévissez le filtre éventuellement présent.

- Si vous avez mesuré un matériau très sec (humidité relative inférieure à 3 %) pendant un long moment, vous devez laisser la sonde un certain temps dans une humidité normale.

TFH 610/620

Deutsch

Was bedeutet der Begriff...

... relative Feuchte

Je wärmer die Luft ist, desto mehr Feuchtigkeit kann sie aufnehmen, bis sie gesättigt ist. Die relative Feuchte bezeichnet das Maß der Sättigung bezogen auf die aktuelle Lufttemperatur.

Hat die Luft eine bestimmte relative Feuchte und wird diese Luft erwärmt, sinkt daher der Wert der relativen Feuchte. Wird diese Luft dagegen abgekühlt, steigt der Wert der relativen Feuchte.

... Taupunkt

Wenn die Luft mit der in ihr enthaltenen Feuchtigkeit immer weiter abkühlt, dann ist der Taupunkt die Temperatur, bei der die relative Feuchte 100 % erreicht und die vorhandene Feuchte beginnt zu kondensieren.

... Feuchtkugeltemperatur

Wird ein Thermometer mit einem feuchten Tuch umwickelt und bewegter Luft ausgesetzt, stellt sich nach einer gewissen Zeit eine bestimmte Temperatur ein. Aufgrund der Verdunstungskälte liegt diese Temperatur unterhalb der Lufttemperatur. Diese niedrigere - Temperatur wird als Feuchtkugeltemperatur bezeichnet.

Die Differenz zur Lufttemperatur ist um so größer, je trockner die Umgebungsluft ist. Denn je trockener, desto stärker die Verdunstung.

Wird die Feuchtkugeltemperatur nicht direkt gemessen, sondern aus relativer Feuchte und Temperatur berechnet, dann muss bei der Berechnung auch der Luftdruck berücksichtigt werden.

English Français

What is the meaning of the term

... relative humidity

The warmer the air is the more humidity it can absorb until it is saturated. Relative humidity is the measurement of the saturation level relative to the current air temperature.

If the air has a given relative humidity and this air is heated, the relative humidity value will therefore drop. If, on the other hand, this air is cooled, the relative humidity value will rise.

... dew point

When the air with the humidity it contains continues to cool, then the dew point is the temperature at which 100% relative humidity is reached and the humidity that is present begins to condense.

... wet-bulb temperature

If a thermometer is wrapped into a moist cloth and exposed to moving air, it will eventually stabilize at a certain temperature. Because of heat energy loss due to evaporation, this temperature is below the air temperature. This – lower – temperature is referred to as wet-bulb temperature.

The difference to air temperature is greater the drier the surrounding air is. This is because drier air causes more rapid evaporation.

When wet-bulb temperature is not measured directly but is calculated from relative humidity and temperature, then air pressure must also be considered in the calculation.

Explication des termes.....

... humidité relative

Plus l’air est chaud, plus il peut absorber d’humidité avant d’être saturé. L’expression d’humidité relative désigne le degré de saturation rapporté à la température aérienne actuelle.

Si l’air contient une certaine humidité, et s’il est chauffé, le taux d’humidité relative baisse en conséquence. Si cet air est au contraire

refroidi, le taux d’humidité relative augmente.

... point de rosée

Si l’air et l’humidité contenue baissent en température, le point de rosée apparaissant correspond à la température à laquelle l’humidité relative atteint les 100%, cette humidité commence alors à se condenser.

... température de thermomètre mouillé

Si un thermomètre est enveloppé d’un linge humide et exposé à de l’air en mouvement, une certaine température se fixe après un certain temps. Cette température se situe alors en deçà de la température ambiante en raison du froid issu de l’évaporation. Cette température – plus basse – est appelée la température de thermomètre mouillé.

Plus la différence avec la température de l’air ambiant est importante, plus l’air ambiant sera sec. Et plus il sera sec, plus l’évaporation sera massive.

Dans le cas où la température de thermomètre mouillé n’est pas directement mesurée, mais évaluée à partir de l’humidité relative et de la température, le calcul doit également prendre en compte la pression de l’air ambiant.

1340 – 5610 – 5620 – 0608

TFH 610/620

Deutsch

Auspacken/Lieferumfang

Überprüfen Sie nach dem Erhalt die Geräteverpackung und den Inhalt auf Unversehrtheit. Überprüfen Sie außerdem, ob der Inhalt der Geräteverpakkung Ihrer Bestellung entspricht.

Neben dem Gerät mit Fühler (Luft-, Einstich- oder Schwertfühler), dieser Gebrauchsanleitung, dem Kalibrierzertifikat und der Kalibrierservicekarte (siehe Seite 34) können in der Lieferung verschiedene Zubehörteile enthalten sein:

Mögliches Zubehör:

Beschreibung Bezeichnung

Koffer für TFH 620 AH 500

Teflonfilter AH 100

Bronze-Sinter-Filter AH 200

Edelstahlsinter-Filter AH 300

Kalibrierset AH 600

Sollten Sie Grund zu einer Beanstandung haben, nehmen Sie bitte mit uns Kontakt auf. Unsere Kontaktdaten finden Sie auf der UmschlagRückseite.

English Français

Unpacking/scope of delivery

After receipt, check the packaging and contents to ensure they are in sound condition. Also check if the package contents match your order.

In addition to the device with probe (air, insertion, or sword probe), this manual, the calibration certificate, and the calibration service card (see page 34), various accessories can be included in the shipment:

Available accessories:

Description Name

Case for TFH 620 AH 500

Teflon filter AH 100

Sintered bronze filter AH 200

Sintered stainless steel filter AH 300

Calibration set AH 600

Should you have any reason for a complaint, please contact us. You will find our contact information on the back cover.

Emballage/Livraison

Contrôlez à la réception de la livraison l’état de l’emballage et du contenu de la livraison. Vérifiez également que la livraison corresponde à votre commande.

Elle doit comprendre l’appareil avec sa sonde (aérienne, à pique ou à lame), cette notice d’utilisation, le certificat de calibrage (voir page 34) et peut contenir également divers accessoires.

Accessoires possibles:

Description Dénomination

Coffret pour le TFH 620 AH 500

Filtre en téflon AH 100

Filtre en bronze fritté AH 200

Filtre en le inox fritté AH 300

Set de calibrage AH 600

Si vous n’êtes pas entièrement satisfait, n’hésitez pas à prendre contact avec nous. Vous trouverez nos coordonnées sur le verso de la pochette.

1340 – 5610 – 5620 – 0608

TFH 610/620

Deutsch

Gerät ein-/ausschalten

uUm das Gerät einzuschalten, drücken

Sie die Taste »ON/OFF«.

Nach wenigen Sekunden (Selbsttest) ist das Gerät messbereit und zeigt bereits die aktuellen Werte für die relative Feuchte »rH« (relative Humidity) und die Temperatur an.

Links oben im Anzeigefeld erscheint ein kleines Batteriesymbol, das den Ladezustand der Gerätebatterie anzeigt (siehe Seite 30).

Erscheint im Anzeigefeld die Meldung »HI«, »LO«, oder »---« , dann schauen Sie bitte auf die Seite 30, „Was tun, wenn...“.

u Um das Gerät auszuschalten, drük-

ken Sie die Taste »ON/OFF«.

Wird das Ausschalten vergessen, dann schaltet sich das Gerät - sofern nicht anders eingestellt (siehe Seite 16) - nach zwei Betriebsstunden automatisch aus, um die Batterie zu schonen.

Filter verwenden

Beim Einsatz des Gerätes in staubiger Umgebung empfiehlt sich der Einsatz eines Luftfilters, um den Sensor nicht zu beeinträchtigen.

Der Filter kann nach Bedarf auf das vorhandene Gewinde auf- oder abgeschraubt werden.

English Français

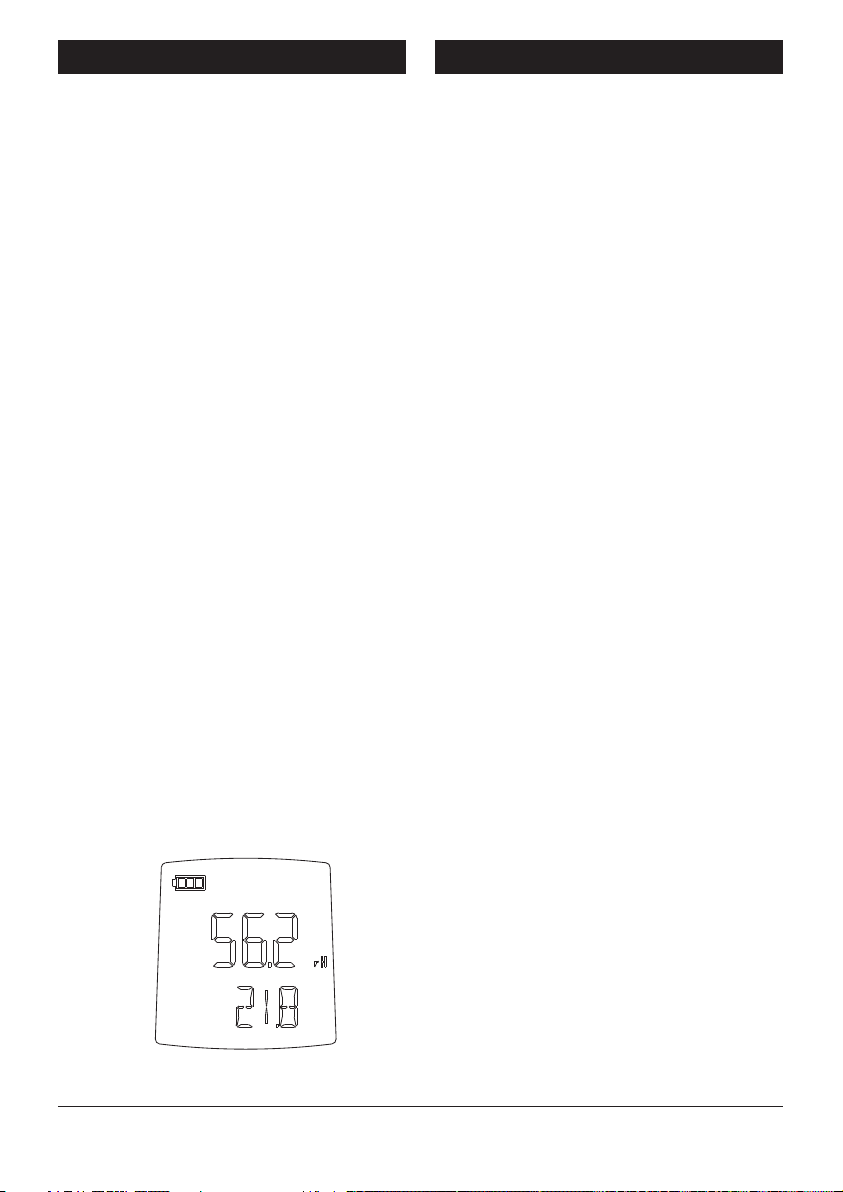

Turning the device on and off

u To turn on the device, press the »ON/

OFF« key.

After a few seconds (self test) the device is ready to take readings and displays the current values for relative humidity »RH« and temperature.

The top left of the display screen shows a small battery symbol which shows the remaining charge in the device battery (see page 30).

If the screen displays the message »HI«, »LO«, or »—« , please see page 30, „What to do when…“.

u To turn the device off, press the »ON/

OFF« key.

If you forget to turn off the device, it will turn off automatically after two hours of operation to conserve the battery – unless this setting has been modified (see page 16).

Allumer/éteindre l‘appareil

u Appuyez sur le bouton « ON/OFF »

pour allumer l’appareil.

En quelques secondes (test automatique), l’appareil est prêt à effectuer des mesures et indique les taux actuels d’humidité relative « rH » (relative humidity) et la température.

En haut à gauche sur l’écran d’affichage, un petit symbole indique l’état de charge de la batterie de l’appareil (voir page 30).

Si les annonces « HI », « LO » ou « — » apparaissent sur l’écran, consultez la page 30 « En cas de problèmes… ».

u Appuyez sur le bouton « ON/OFF »

pour éteindre l’appareil.

Si vous oubliez d’éteindre l’appareil, l’appareil s’éteint automatiquement (sauf autre réglage, voir page 16) après deux heures de fonctionnement pour économiser la pile.

Filter use

When using the device in dusty environments, use of an air filter is recommended to avoid damage to the sensor.

The filter can be attached onto and detached from the existing thread as required.

1340 – 5610 – 5620 – 0608

Utilisation d’un filtre

En cas d’utilisation de l’appareil dans un endroit de production de poussière, il est recommandé d’employer un filtre à air, pour ne pas endommager le capteur.

Le filtre peut au besoin être vissé ou dévissé sur le filetage existant.

TFH 610/620

°C

Deutsch

Alarmfunktion

Das Gerät ist in der Lage, optischen Alarm zu geben, wenn sich der Feuchte-Messwert außerhalb eines von Ihnen vorgegebenen, gewünschten Bereichs befindet. In diesem Fall blinkt auf dem Anzeigefeld ein Alarmglockensymbol. Das Symbol blinkt so lange, bis Sie den Alarm löschen.

u Um den Alarm zu löschen, gehen Sie

folgendermaßen vor:

- Beim TFH 610: Schalten Sie das

Gerät aus und wieder ein

- Beim TFH 620: Drücken Sie auf

die Taste CLR.

Befindet sich der Feuchte-Messwert noch immer außerhalb des gewünschten Bereichs, dann erscheint das Alarmglockensymbol anschließend erneut.

Sie können nach Bedarf die Alarmfunktion ein- und ausschalten und die Grenzen des gewünschten Bereichs angeben. Schauen Sie dazu auf die folgenden Seiten („Geräteeinstellung ändern“).

English Français

Alarm function

The device is able to send a visible alarm when the humidity value is outside a desired range specified by you. In this case an alarm bell symbol blinks on the screen. The symbol continues to blink until you acknowledge the alarm.

u To acknowledge the alarm, proceed

as follows:

- For TFH 610: Turn the device off and back on.

- For TFH 620: Press the CLR key.

If the humidity value is still outside the desired range, the alarm bell symbol will subsequently reappear.

If required, you can turn the alarm function on and off and specify the limits of the desired range. See the following pages („Change device settings“).

Alarme

L’appareil émet une alarme visuelle dés que le taux mesuré d’humidité se situe en dehors de la plage de mesures fixée et souhaitée. Dans ce cas précis, le symbole d’une clochette d’alarme clignote sur l’écran. Le symbole clignote jusqu’à ce que vous éteigniez l’alarme.

u Pour éteindre l’alarme, procédez de

la manière suivante:

- Pour le TFH 610: éteignez l’appareil et rallumez-le.

- Pour le TFH 620: appuyez sur le bouton CLR.

Si le taux d’humidité mesuré se situe toujours en dehors de la plage de mesures souhaitée, le symbole d’alarme réapparaît.

Au besoin, vous pouvez allumer et éteindre l’alarme et donner les seuils de la plage de mesures souhaitée. Consultez à cet effet les pages suivantes (« Modifier le réglage de l’appareil »).

1340 – 5610 – 5620 – 0608

TFH 610/620

Deutsch

Geräteeinstellung ändern

Sie können einstellen,

- ob das Gerät die Temperatur in °Celsius oder °Fahrenheit anzeigt,

- ob die automatische Geräteabschaltung aktiviert ist oder nicht,

- wie oft der Messwert aktualisiert werden soll (1 bis 15 Sekunden) und

- ob das Gerät Alarm geben soll, wenn von Ihnen angegebene Grenzwerte überschritten werden.

Um die Geräteeinstellung zu ändern, müssen Sie das «User-Menü» aufrufen. Gehen Sie dazu folgendermaßen vor:

Voraussetzung: Das Gerät ist ausgeschaltet.

u Drücken und halten Sie die Taste

»ON/OFF« so lange, bis die Zeichenfolge »TFH« im Anzeigefeld erscheint.

u Drücken und halten Sie nun die Taste

direkt in der Mitte unterhalb von »ON/ OFF« (beim TFH 610 ohne Beschriftung, beim TFH 620 die Taste »DP«) so lange, bis die Zeichenfolge »USER« erscheint.

Das Gerät befindet sich nun im Konfigurationsmodus und zeigt das «UserMenü» an. Dies besteht aus den Menüpunkten »UNIT«, »SHDWN« und »RATE«, »ALARM«, »AL LO« und »AL HI«, beim TFH 620 auch »WBT P«.

Mit der rechten Taste (5, siehe Seite 4) blättern Sie zum nächsten Menüpunkt.

Mit der linken Taste (3) blättern Sie zum vorhergehenden Menüpunkt.

English Français

Change device settings

You can set:

- Whether the device displays temperature in °Celsius or °Fahrenheit.

- Whether automatic device shutdown is activated or not.

- How often the measured value is refreshed (1 to 15 seconds).

- Whether the device should generate an alarm when the limits you have specified are exceeded.

To change device settings you need to access the «User menu». Proceed as follows:

Assumption: The device is turned off.

u Press and hold the »ON/OFF« key until

»TFH« is shown on the display screen.

u Now press and hold the key right in

the centre below »ON/OFF« (for TFH 610 this key is not marked, for TFH 620 the key marked »DP«) until »USER« is shown on the display screen.

Modifier le réglage de l‘appareil

Vous pouvez effectuer les réglages suivants:

- l’affichage de la température en °C ou °F.

- l’activation de l’arrêt automatique de l’appareil,

- la fréquence d’actualisation de la valeur mesurée (de 1 à 15 secondes) et

- le déclenchement ou non de l’alarme quand les valeurs enregistrées vont être dépassées.

Pour modifier le réglage de l’appareil, utiliser le menu « User ». Procédez de la façon suivante:

Condition: L’appareil doit être éteint.

u Appuyez sur le bouton « ON/OFF » et

gardez-le appuyé le temps nécessaire pour que les lettres « TFH » s’affichent sur l’écran.

u Appuyez maintenant sur le bouton situé

au milieu de l’appareil sous le bouton « ON/ OFF » (chez le TFH 610, sans marquage, chez le TFH 620 le bouton « DP »), et gardez-le appuyé jusqu’à ce que l’inscription « USER » s’affiche.

The device is now in configuration mode and is displaying the «User menu». This consists of the menu items »UNIT«,

-»SHDWN« and »RATE«, »ALARM«, »AL LO« and »AL HI«, for TFH 620 also »WBT P«.

Use the right-hand key (5, see page 4) to move to the next menu item.

Use the left-hand key (3) to move to the previous menu item.

1340 – 5610 – 5620 – 0608

L’appareil est maintenant en mode de configuration et affiche le menu « User ». Celui-ci contient les entrées suivantes: « UNIT », « SHOWN » et « RATE », « ALARM », « AL LO » et « AL HI », le TFH 620 a en outre « WBT P ».

Passez à l’entrée suivante en pressant le bouton droit (5, voir page 4).

Pour revenir à l’entrée précédente, appuyez sur le bouton gauche (3).

TFH 610/620

kPa

Deutsch

Mit der mittleren Taste (4) ändern Sie den Wert bzw. entsperren/sperren den Menüpunkt »WBT P« gegen Änderung.

Es bedeuten:

UNIT Temperatureinheit, °C oder °F;

SHDWN automatische Abschaltung

nach 2 Stunden Betriebsdauer

ON = Abschaltung aktiviert OFF = Abschaltung deaktiviert

RATE Messtakt in Sekunden; einstell-

bar von 1-15 Sekunden; Oberhalb von 15 beginnt die Werteskala wieder bei 1.

Geänderte Werte bei »UNIT«, »SHDWN« und »RATE« werden automatisch sofort gespeichert.

WBT P (nur beim TFH 620)

Einstellen des aktuellen Luftdruckes zur korrekten Errechnung der Feuchtkugeltemperatur.

Mittlere Taste drücken = Entsperren

linke/rechte Taste drücken = Erhöhen/senken des Luftdruckwertes

Mittlere Taste drücken = Speichern des Luftdruckwertes und Sperren gegen Änderung

English Français

Use the centre key (4) to modify the value or to block / unblock changes to menu the item »WBT P«.

Explanation of terms:

UNIT Temperature unit, °C or °F;

SHDWN Automatic shutdown after 2

hours of operation

ON = Activate automatic shutdown OFF = Deactivate automatic shutdown

RATE Refresh rate in seconds,

adjustable between 1-15 seconds; above 15 the scale returns to 1.

Changed settings for »UNIT«,

-»SHDWN« and »RATE« are automatically stored right away.

WBT P (only for TFH 620)

Setting the current air pressure for correct calculation of wetbulb temperature.

Le bouton du milieu (4) vous permet de modifier ou de verrouiller/déverrouiller l’entrée « WBT P » contre toute modification.

Signification:

UNIT unité de température, °C ou °F;

SHDWN arrêt automatique après 2

heures de fonctionnement

ON = arrêt automatique activé OFF = arrêt automatique désactivé

RATE fréquence de mesure en sec.;

réglable de 1 à 15 sec.; le compte des sec. reprend à 1 quand la 15ème sec. est dépassée.

Les valeurs modifiées de « UNIT », « SHDWN » et « RATE » sont enregistrées immédiatement et automatiquement.

WBT P (que pour le TFH 620)

Réglage de la pression d’air pour un calcul correct de la température de thermomètre mouillé.

Press centre key = unlock

Press left/right keys = increase / decrease air pressure value

Press centre key = store air pressure value and block changes

1340 – 5610 – 5620 – 0608

Pression sur le bouton du milieu = déverrouillage

Pression sur le bouton gauche/ droit = augmentation/diminution de la valeur de la pression de l’air

Pression sur le bouton du milieu = sauvegarde de la valeur de la pression de l’air et verrouillage contre toute modification

TFH 610/620

Deutsch

AL LO Untere Grenze des gewünsch-

ten Bereichs

Mittlere Taste drücken = Entsperren

linke/rechte Taste drücken = Erhöhen/senken des unteren Grenzwertes

Mittlere Taste drücken = Speichern des unteren Grenzwertes und Sperren gegen Änderung

AL HI Obere Grenze des gewünsch-

ten Bereichs

Mittlere Taste drücken = Entsperren

linke/rechte Taste drücken = Erhöhen/senken des oberen Grenzwertes

Mittlere Taste drücken = Speichern des oberen Grenzwertes und Sperren gegen Änderung

ALARM Ein-/Ausschalten der Alarm-

funktion

ON = Alarmfunktion eingeschaltet OFF = Alarmfunktion ausgeschaltet

Mittlere Taste drücken = Ein-/ Ausschalten der Alarmfunktion

u Um das «User-Menü» zu verlassen,

schalten Sie das Gerät aus durch Drücken auf »ON/OFF«.

English Français

AL LO Lower limit value of desired

range

Press centre key = unblock

Press left/right keys = increase/decrease lower limit value

Press centre key = store lower limit value and block changes

AL HI Upper limit value of desired

range

Press centre key = unblock

Press left/right keys = increase/decrease upper limit value

Press centre key = store upper limit value and block changes

AL LO seuil inférieur de la plage de

mesure souhaitée

Pression sur le bouton du milieu = déverrouillage

Pression sur le bouton gauche/ droit = augmentation/ diminution du seuil inférieur

Pression sur le bouton du milieu = sauvegarde de la valeur du seuil inférieur et verrouillage contre toute modification

AL HI seuil supérieur de la plage de

mesure souhaitée

Pression sur le bouton du milieu = déverrouillage

Pression sur le bouton gauche/ droit = augmentation/ diminution du seuil supérieur

Pression sur le bouton du milieu = sauvegarde de la valeur du seuil supérieur et verrouillage contre toute modification

ALARM Turn alarm function on / off

ON = Alarm function turned on OFF = Alarm function turned off

Press centre key = Turn alarm function on/off

u To leave the «User menu» turn the

device off by pressing »ON/OFF«.

1340 – 5610 – 5620 – 0608

ALARM marche/arrêt de l’alarme

ON = alarme allumée

OFF = alarme éteinte

Pression sur le bouton du milieu = marche/arrêt de l’alarme

u Pour quitter le menu « User », éteignez

l’appareil en appuyant sur « ON/ OFF ».

TFH 610/620

MIN

°C

Deutsch

Zusatzfunktionen des TFH 620

Das TFH 620 verfügt über folgende Zusatzfunktionen:

- Messwertspeicher für Maximum und Minimum von Temperatur und Feuchte

- Taupunkt errechnen und anzeigen

- Feuchtkugelwert errechnen und anzeigen

- wechselbare Messfühler

Messwertspeicher

Das TFH 620 besitzt einen Messwertspeicher. Darin werden bei einer Messung mit sich ändernden Messwerten automatisch die jeweils höchsten (Maximum) und niedrigsten (Minimum) Messwerte festgehalten.

Das TFH 620 speichert unabhängig voneinander die Maxima und Minima der relativen Feuchte und der Temperatur.

Die gespeicherten Messwerte werden beim Ausschalten des TFH 620 oder durch Drücken der Taste »CLR« gelöscht.

Maxima und Minima abrufen

Um sich die gespeicherten Maximalbzw. Minimalwerte anzeigen zu lassen, drücken Sie die Taste »HOLD/MIN/ MAX« zweimal.

In der Anzeige erscheinen der Schriftzug MIN, und die kleinsten Messwerte für relative Feuchte und Temperatur werden angezeigt.

English Français

Additional functions of TFH 620

TFH 620 offer the following additional functions:

- Measured date storage for maximum and minimum temperature and humidity.

- Calculate and display dew point

- Calculate and display wet-bulb values

- Exchangeable probes

Measured data storage

TFH 620 has measured data storage. While measuring, the highest (maximum) and lowest (minimum) values for variable measured values are automatically stored.

TFH 620 stores the maximum and minimum relative humidity and temperature independently.

Fonctions supplémentaires du TFH 620

Le TFH 620 dispose des fonctions supplémentaires suivantes:

- Enregistreur de mesures des valeurs maximales et minimales de la température et de l’humidité

- Calcul et affichage du point de rosée

- Calcul et affichage de la valeur au thermomètre mouillé

- sonde échangeable

Enregistreur de mesures

Le TFH 620 dispose d’un enregistreur de mesures. Lors d’une mesure, les valeurs mesurées ne restent pas constantes, les valeurs mesurées maximales et minimales seront automatiquement enregistrées.

Le TFH 620 enregistre indépendamment les valeurs minimales et maximales de l’humidité relative et de la température.

The measured values stored are erased when the TFH 620 is turned off, or by pressing the »CLR« key.

Retrieve maximum and minimum

In order to display the stored maximum and minimum values, press the »HOLD/ MIN/MAX« key twice.

The display screen shows MIN and the lowest measured values for relative humidity and temperature are displayed.

1340 – 5610 – 5620 – 0608

Les valeurs mesurées enregistrées sont effacées par l’arrêt du TFH 620 ou par pression sur le bouton « CLR ».

Affichage des valeurs max. et min.

Pour afficher les valeurs maximales ou minimales, appuyez deux fois sur le bouton « HOLD/MIN/MAX ».

Le message MIN s’affiche sur l’écran, et les valeurs les plus basses de l’humidité relative et de la température sont indiquées.

TFH 610/620

MAX

°C

HOLD

°C

Deutsch

uDrücken Sie die Taste »HOLD/MIN/

MAX« erneut.

Nun erscheint der Schriftzug MAX und die höchsten Messwerte werden angezeigt.

u Um wieder zur Messung zurückzu-

kehren, drücken Sie die Taste »HOLD/ MIN/MAX« ein weiteres Mal.

Während diese Anzeige misst das TFH 620 laufend weiter und aktualisiert ggf. die angezeigten Werte.

Momentananzeigewert festhalten

u Um den momentan angezeigten

Messwert im Anzeigefeld festzuhalten, drücken Sie die Taste »HOLD/ MIN/MAX« einmal.

Der Schriftzug HOLD erscheint.

Der aktuelle Messwert wird nun solange angezeigt, bis Sie die Taste »HOLD/ MIN/MAX« erneut drücken.

u Um das TFH 620 wieder in den

Messmodus zu bringen, drücken Sie die Taste »HOLD/MIN/MAX« dreimal.

Taupunkt anzeigen

Aus den momentan gemessenen Werten für Temperatur und Feuchte errechnet das Gerät den Taupunkt und zeigt ihn auf Anforderung auf dem Anzeigefeld an.

u Um sich den Taupunkt anzeigen zu

lassen, drücken Sie die Taste »DP«.

Im oberen Teil des Anzeigefeldes wird der Taupunkt angezeigt. Gleichzeitig er-

English Français

u Press the »HOLD/MIN/MAX« key

again.

The display screen now shows MAX and the highest measured values are displayed.

u To return to the measurement, press

the »HOLD/MIN/MAX« key again.

During display the TFH 620 measures continuously and refreshes the displayed values as required.

Retain currently displayed values

u To retain the currently displayed value

in the display screen, press the »HOLD/MIN/MAX« key again.

The display screen shows HOLD.

The current value continues to be displayed until you press the »HOLD/ MIN/MAX« key again.

u To put the TFH 620 back into measuring

mode, press the »HOLD/MIN/MAX« key three times.

u Appuyez une nouvelle fois sur la

touche « HOLD/MIN/MAX »

Cette fois, le message MAX apparaît et les valeurs les plus élevées enregistrées s’affichent.

u Pour reprendre les mesures, appuyez

de nouveau sur le bouton « HOLD/ MIN/MAX ».

Pendant l’affichage des valeurs maximales et minimales, le TFH 620 a continué de mesurer et actualise alors les valeurs affichées.

Fixer la valeur actuellement affichée.

u Pour garder à l’écran la valeur mesurée

actuellement affichée, appuyez une fois sur le bouton « HOLD/MIN/MAX ».

L’indication « HOLD » s’affiche.

La valeur de mesure s’affichera sans interruption jusqu’à ce que vous appuyez une seconde fois sur le bouton « HOLD/MIN/MAX ».

u Pour remettre le TFH 620 en mode de

mesure, appuyez trois fois sur le bouton « HOLD/MIN/MAX ».

Display dew point

The device calculates the dew point from the currently measured values for temperature and humidity, and shows it in the display screen on request.

u To display the dew point, press the

»DP« key.

The upper part of the display screen shows the dew point.

1340 – 5610 – 5620 – 0608

Affichage du point de rosée

En fonction des valeurs actuellement mesurées de température et d’humidité, l’appareil calcule le point de rosée et l’affiche sur demande à l’écran.

u Pour afficher le point de rosée,

appuyez sur le bouton « DP ».

Le point de rosée s’affiche dans la partie supérieure de l’écran.

TFH 610/620

°C

Deutsch

scheint im unteren Teil des Anzeigefeldes die Zeichenfolge »DEW P«.

uUm wieder in den Messmodus zu ge-

langen, drücken Sie die Taste »DP« zweimal.

Feuchtkugeltemperatur anzeigen

Aus den momentan gemessenen Werten für Temperatur und relativer Feuchte sowie dem gespeicherten Luftdruckwert errechnet das TFH 620 die Feuchtkugeltemperatur und zeigt sie auf Anforderung im Anzeigefeld an.

Bevor Sie sich die Feuchtkugeltemperatur anzeigen lassen, überprüfen Sie, ob der vom TFH 620 gespeicherte Luftdruckwert mit dem aktuellen Luftdruck übereinstimmt. Ändern Sie ggf. den gespeicherten Luftdruckwert (siehe Seite 16/18). Weicht der gespeicherte Luftdruckwert vom tatsächlichen Luftdruck ab, ist die angezeigte Feuchtkugeltemperatur ungenau!

u Um die Feuchtkugeltemperatur anzu-

zeigen, drücken Sie die Taste »DP« zweimal hintereinander.

Im oberen Teil des Anzeigefeldes wird die Feuchtkugeltemperatur angezeigt. Gleichzeitig erscheint im unteren Teil des Anzeigefeldes die Zeichenfolge »WBT«.

u Um wieder in den Messmodus zu

gelangen, drücken Sie die Taste »DP«.

English Français

At the same time the lower part of the display screen shows »DEW P«.

u To return to measuring mode, press

the »DP« key twice.

Display wet-bulb temperature

The TFH 620 calculates the wet-bulb temperature from the currently measured values for temperature and relative humidity and shows it on the display screen on request.

Before viewing the wet-bulb temperature, check if the air pressure value stored by the TFH 620 matches the current air pressure value. Change the stored air pressure value if required (see page 16/18). If the stored air pressure does not match the actual air pressure then the displayed wet-bulb temperature is inaccurate!

Simultanément, le message « DEW P » s’affiche dans la partie inférieure de l’écran.

u Pour retourner au mode de mesure,

appuyez deux fois sur le bouton « DP ».

Affichage de la température de thermomètre mouillé

Le TFH 620 calcule la température de thermomètre mouillé à partir des valeurs actuellement mesurées de température et d’humidité relative, ainsi que de la valeur de la pression de l’air enregistrée, et l’affiche sur demande à l’écran.

Avant d’afficher la température de thermomètre mouillé, vérifiez que la valeur de la pression de l’air enregistrée par le TFH 620 corresponde à la valeur actuelle de pression de l’air. Le cas échéant, modifiez la valeur enregistrée de la pression de l’air (voir page 16/18). Si la valeur enregistrée de la pression de l’air varie effectivement de la pression réelle, la température affichée de thermomètre mouillé est inexacte!

u To display the wet-bulb temperature,

press the »DP« key twice in a row.

The top part of the display screen shows the wet-bulb temperature. At the same time the lower part of the display screen shows- »WBT«.

u To return to measuring mode, press

the »DP« key again.

1340 – 5610 – 5620 – 0608

u Pour afficher la température de

thermomètre mouillé, appuyez deux fois sur le bouton « DP ».

La température de thermomètre mouillé s’affiche dans la partie supérieure de l’écran. Simultanément, le message « WBT » s’affiche dans la partie inférieure de l’écran.

u Pour retourner au mode de mesure,

appuyez sur le bouton « DP ».

TFH 610/620

Deutsch

Messfühler wechseln

60° gegen den Uhrzeigersinn

drehen

turn 60° anticlockwise

tournez 60° anti horloge sage

Fühler-Steckverbindung

Plug-in connector

Connecteur embrochable

Nicht am Messfühler ziehen!

u Ziehen Sie den Messfühler nach un-

ten heraus, indem Sie an der Messfühler-Steckverbindung ziehen.

Nicht drehen!

u Stecken Sie einen neuen Messfühler

oder gegebenenfalls ein Verlängerungskabel ein.

u Achten Sie auf festen Sitz der

Messfühler-Steckverbindung.

Der Stecker muss einrasten!

Fühler-Steckverbindung nach unten ziehen

Pull downwards by pulling at the plug-in connector

Tirez en bas par la traction au connecteur embrochable

English Français

Change probe

Do not pull on the probe!

u Pull the probe out downwards by

pulling on the probe connector.

Do not twist!

u Insert a new probe, or an extension

cable if required.

u Ensure the probe connector fits tightly.

The connector has to snap into place!

Changement de la sonde

Ne pas tirer la sonde!

u Dégagez la sonde vers le bas en tirant

en même temps la fiche de connexion de la sonde.

Ne pas la tourner!

u Branchez une nouvelle sonde ou le cas

échéant un câble de prolongation.

u Veillez à ce que la fiche de connexion

de la sonde soit correctement fixée.

La prise doit s’encliqueter!

1340 – 5610 – 5620 – 0608

TFH 610/620

°C%°C%°C

Deutsch

Was tun, wenn...

folgende Zeichen auf dem Anzeigefeld erscheinen:

Mögliche Ursache Störung beheben

Messbereich überschritten

Messfühler defekt

Messbereich unterschritten

Kurzschluss des Messfühlers

Kein Messfühler angesteckt

Messbereich beachten

Service anrufen

Messbereich beachten

Service anrufen

Messfühler anstekken

Batterie austauschen

Das Batteriesymbol im Display zeigt Ihnen den Batteriezustand an.

Batterie in Ordnung

Batterie bald verbraucht

Batteriewechsel notwendig

Um die Lithiumbatterie auszutauschen, muss das Gerät geöffnet werden. Gehen Sie dabei folgendermaßen vor:

English Français

What to do when...

the following is shown on the display screen:

Possible cause Correct the malfunction

Measuring range exceeded

Defective probe

Measuring range under-run

Short circuit of the probe

No probe connected

Change the battery

The battery symbol on the display screen shows the battery condition.

Observe the measuring range

Call service

Observe the measuring range

Call service

Connect the probe

En cas de problème

les signes suivants peuvent apparaître sur l’écran:

Cause possible Remènde

Plage de mesure dépassée

Sonde défectueuse

Plage de mesure dépassée

Court circuit de la sonde

Aucune sonde n‘est connectée

Changement de la pile

Le symbole de la pile affiche sur l’écran l’état de charge de la pile.

Respectez la plage de mesure

Appelez le SAV

Respectez la plage de mesure

Appelez le SAV

Connectez la sonde

Battery ok

Battery low

Battery change required

To change the lithium battery the device has to be opened. Proceed as follows:

1340 – 5610 – 5620 – 0608

Pile chargée

Pile bientôt vide

Changement de pile nécessaire

Tout changement de la pile au lithium implique d’ouvrir l’appareil. Procédez pour ce faire de la façon suivante:

TFH 610/620

Deutsch

Sensor-Schutz Sensor-Protection Protection de sonde

gelenkband elektrostatischen Entla-

Vorsichtsmaßnahmen wie z. B. durch ein geerdetes Hand-

dungen während des Batteriewechsels vor! Elektrostatische Entladungen können das Gerät zerstören!

Beim Model TFH610 muss zuerst der Sensorschutz abgeschraubt werden!

u Entfernen Sie zunächst vorsichtig die

beiden Gummistopfen (1) auf der Un-

Beugen Sie durch geeignete

terseite des Geräts, z. B. mit einer Pinzette.

u Drehen Sie die beiden jetzt sichtba-

ren Kreuzschlitzschrauben (2) mit einem passenden Schraubendreher (PZ1) vollständig heraus.

u Nehmen Sie das Gerät am Unterteil

(3) in die eine Hand und ziehen Sie mit der anderen Hand vorsichtig das

Oberteil (4) nach oben ab, bis die Geräteplatine frei liegt.

Sie sehen jetzt auf der Platine (5) die Batteriehalterung (7) mit der Batterie (6).

u Ziehen Sie die verbrauchte Batterie in

Pfeilrichtung aus der Halterung.

u Nehmen Sie die neue Batterie mit fett-

freien Fingern und schieben Sie sie in die Halterung. Dabei muss das Pluszeichen auf der Batterie nach oben

zeigen, also sichtbar sein.

u Fügen Sie Gehäuseoberteil und

-unterteil wieder zusammen,

u Ziehen Sie die beiden Schrauben wie-

der fest (nur mit mäßiger Kraft, Anzugsmoment 0,4 Nm) und setzen Sie die Gummistopfen wieder ein (die leicht abgeschrägte Fläche nach aussen).

English Français

Take suitable precautions

against electrostatic shocks, for example by using a groundedwrist strap! Electrostatic

shocks can destroy the device!

With the Model TFH610 the sensor protection must be unscrewed first!

u First remove the two rubber plugs (1) from

the bottom of the device, for example using forceps.

u Completely remove the two visible Phil-

lips head screws (2) with a suitable screwdriver (PZ1).

u Grasp the bottom of the device (3) in one

hand and carefully pull the top (4) up with your other hand until the device circuit board is exposed.

Now you will see the battery mount (7) with the battery (6) on the circuit board (5).

u Pull the discharged battery from the battery

mount in the direction of the arrow.

u Pick up the new battery with grease-free

fingers and insert it into the batter mount. The plus sign on the battery must face up and be visible.

u Reassemble the upper and lower parts of

the device.

u Tighten the two screws (with medium

force only, tightening torque 0.4 Nm) and replace the rubber plugs (the slightly

slanted surface has to face outwards).

Evitez toute décharge électrostatique lors du changement de

la pile en prenant des précautions appropriées, par le port par ex. d’un bracelet électrostatique! Des décharges électrostatiques pourraient détruire l’appareil!

Avec le modèle TFH610 la protection de sonde doit être dévissée d'abord !

u Eloignez tout d’abord prudemment,

par ex. avec une pincette, les deux caches en caoutchouc (1) situés sous l’appareil.

u Dévissez ensuite entièrement les deux

vis cruciformes maintenant visibles (2) avec un tournevis adéquat (PZ1).

u Prenez l’appareil par le bas (3) dans une

main et tirez prudemment avec l’autre main la partie supérieure (4) vers le haut, jusqu’à ce que la platine de l’appareil soit complètement dégagée.

Vous voyez maintenant le support de la pile (7) avec la pile (6) sur la platine (5).

u Eloignez la pile usagée du support en su-

ivant la direction indiquée par la flèche.

u Prenez la nouvelle pile avec des mains

propres et sèches et insérez-la dans le support. Le signe plus de la pile doit indiquer le haut, et donc être visible.

u Emboîtez de nouveau la partie supérieure

et la partie inférieure du boîtier,

u Revissez les deux vis fermement (en

modérant la force, couple de serrage de 0,4 Nm) et replacez les deux caches en caoutchouc (la face légèrement biseautée vers l’extérieur).

1340 – 5610 – 5620 – 0608

TFH 610/620

Deutsch

Entsorgen Sie die verbrauchte Batterie umweltgerecht!

Kalibrierservice

Um die hohe Messgenauigkeit zu erhalten, sollte das Gerät jährlich kalibriert werden. Dazu bieten wir einen Kalibrier- service an.

u Um diesen Service in Anspruch zu

nehmen, füllen Sie bitte die beiliegende Servicekarte aus und senden Sie sie an ebro Electronic (Adresse auf der Rückseite dieser Anleitung), Fax +49 841 95478-80.

Im jährlichen Abstand rufen wir dann Ihr Gerät zur Kalibrierung ab.

Innerhalb einer Woche erhalten Sie das Hygrometer danach kalibriert zurück.

English Français

Dispose of the discharged battery in an environmentally friendly manner.

Calibration service

To retain high measuring accuracy, the device should be calibrated annually. We offer a calibration service for this purpose.

u To make use of this service please

complete the service card included and send it to ebro Electronic (address on the back of this manual), fax +49 841 95478-80.

We will then request your device annually for calibration.

Your hygrometer will be returned newly calibrated within one week.

Mettez la pile au rebut en respectant l’environnement!

Service de calibrage

Pour parfaire la précision de mesure, l’appareil doit être calibré une fois par an. Vous pouvez disposer de notre service de calibrage.

u Pour profiter de ce service, veuillez

remplir la carte de service ci-jointe et envoyez-la à ebro electronic (adresse figure sur le verso de cette notice), fax +49 841 95478-80.

Nous rappelons votre appareil tous les ans pour qu’il soit recalibré.

Nous vous retournons ensuite l’hygromètre calibré sous huit jours.

1340 – 5610 – 5620 – 0608

TFH 610/620

Deutsch

Reinigung und Pflege

Reinigen Sie das Gerät mit einem feuchten Tuch.

Verwenden Sie kein Lösungsmittel wie z. B. Aceton, da dieses den Kunststoff angreift.

Entsorgung

Sollte das Gerät gebrauchsuntauglich geworden sein, müssen sie es fach- und umweltgerecht entsorgen.

Entsorgen Sie das Gerät keinesfalls über den Hausmüll.

Entsorgen Sie die Batterie an den dafür vorgesehen Sammelstellen.

Kalibrieranleitung

Starten des Kalibriermodus

1. Gerät ist ausgeschaltet.

2. MIN/MAX/HOLD Taste und CLR Tas- te gleichzeitig drücken und gedrückt halten.

3. Nach ca. fünf Sekunden erscheint am Display für jeweils eine Sekunde die Anzeige „USER“ gefolgt von „CAL“ und „MENU“. Das Gerät befindet sich nun im User-Kalibriermodus und zeigt den aktuellen Feuchtewert sowie den aktuell aktiven Kalibrierpunkt, z. B. „RH11.1“ an.

English Français

Cleaning and care

Clean the device with a damp cloth.

Do not use solvents such as, for example, acetone, since this damages synthetic materials.

Disposal

Should the device become unusable, it must be disposed of in a professional and environmentally friendly manner.

Under no circumstances may the device by disposed of in household garbage.

Dispose of the battery at a designated collection centre.

Calibration Guide

Starting the calibration mode

1. The device is switched off.

2. Press and hold the MIN/MAX/HOLD and CLR keys simultaneously.

3. After approx. 5 sec. The following appear on the display each for one second „USER“ followed by „CAL“ and „MENU“ The device is now in the user calibration mode and displays the current wet values and the currently active calibration point e.g. „RH11.1“.

Nettoyage et entretien

Essuyez l’appareil avec un linge humide.

N’utilisez aucun dissolvant, comme par ex. l’acétone, car ils attaquent le plastique.

Mise au rebut

Si l’appareil n’est plus en état de fonctionner, mettez le au rebut de manière appropriée et en respectant l’environnement.

Ne jetez en aucun cas l’appareil avec vos déchets ménagers.

Déposez la pile dans les endroits de collecte prévus à cet effet.

Instructions de calibrage

Lancement du mode de calibrage

1. L’appareil est éteint.

2. Appuyer simultanément sur les tou- ches MIN/MAX/HOLD et les maintenir enfoncées.

3. Au bout de cinq secondes environ, l’affichage „USER“ suivi de „CAL“ et de „MENU“ apparaissent sur l’écran. L’appareil se trouve alors en mode calibrage et indique le taux actuel d’humidité ainsi que le point de calibrage actuellement activé, p. ex. „RH11.1“.

1340 – 5610 – 5620 – 0608

TFH 610/620

Deutsch

Bedienung des Kalibriermenüs

HOLD/MIN/MAX Taste: Auswahl des vorherigen Kalibrierpunktes

CLR Taste: Auswahl des nächsten Kalibrierpunktes

DP Taste: Speichern des aktuell ausgewählten Kalibrierwertes

ON/OFF Taste: Gerät ausschalten

Einführung

Kontrollmessung bzw. Nachkalibrierung kann unter Verwendung von gesättigten Salzlösungen einfach durchgeführt werden. Deren Nennwerte sind in unten stehender Tabelle aufgeführt.

Mit der ebro-Prüfeinrichtung können 3 Werte fur die relative Feuchte kontrolliert werden;

11,1 % 32,8 % 75,4 %

Bei einer von 25 °C abweichenden Umgebungstemperatur können die Korrekturwerte der folgenden Tabelle entnommen werden!

Umgebungstemperaturen

Salze 15 °C 20 °C 25 °C 30 °C

Lithium Chlorid 11,3 % 11,1 % 11,1 % 11,2 % rF

Magnesium-Chlorid 33,3 % 33,1 % 32,8 % 32,4 % rF

Magnesium-Nitrat 55,9 % 54,4 % 52,9 % 51,3 % rF

Natrium Chlorid 75,6 % 75,4 % 75,4% 75,2 % rF

English Français

Using the calibration

HOLD/MIN/MAX key: select the pre- vious calibration point

CLR key:select the next calibration point

DP key: save the currently selected

calibration value

ON/OFF button: switches off the device

Introduction

Control measurements or a subsequent calibration can be simply performed using a saturated salt solution. Their nominal values are listed in the table below.

3 values for the relative humidity can be monitored using the ebro testing device;

11,1 % 32,8 % 75,4 %

The correction values can be taken from the following table on a 25 °C deviating ambient temperature!

Utilisation du menu de calibrage

Touches HOLD/MIN/MAX: Sélection du point de calibrage précédent

Touche CLR: Sélection du point de calibrage suivant

Touche DP: Enregistrement de la valeur de calibrage actuellement sélectionnée

Touche ON/OFF: Arrêt de l’appareil

Introduction

Une mesure de contrôle et/ou un recalibrage de l’appareil peuvent être réalisées de façon simple à l’aide de solutions salines saturées. Leurs valeurs nominales sont indiquées dans le tableau ci-dessous.

Le dispositif de contrôle ebro permet de contrôler 3 valeurs d’humidité relative.

11,1 % 32,8 % 75,4 %

Pour une température ambiante s’écartant de 25°C, on trouvera dans le tableau suivant les facteurs de correction applicables!

Ambient temperatures

Salts 15 °C 20 °C 25 °C 30 °C

lithium chloride 11,3 % 11,1 % 11,1 % 11,2 % rF

magnesium chloride 33,3 % 33,1 % 32,8 % 32,4 % rF

magnesium nitrate 55,9 % 54,4 % 52,9 % 51,3 % rF

sodium chloride 75,6 % 75,4 % 75,4% 75,2 % rF

1340 – 5610 – 5620 – 0608

Températures ambiantes

Sels 15 °C 20 °C 25 °C 30 °C

Chlorure de Lithium 11,3 % 11,1 % 11,1 % 11,2 % rF

Chlorure de magnésium 33,3 % 33,1 % 32,8 % 32,4 % rF

Nitrate de magnésium 55,9 % 54,4 % 52,9 % 51,3 % rF

Chlorure de sodium 75,6 % 75,4 % 75,4% 75,2 % rF

TFH 610/620

Deutsch

Inbetriebnahme des KalibrierSets

• Nehmen Sie die Fläschchen aus dem Koffer.

• Schütten Sie das Salz in einen sauberen Behälter oder auf Papier.

• Füllen Sie das Fläschchen mit der vorgegebenen Menge Wasser. Nach Möglichkeit sollten Sie dafür destilliertes Wasser verwenden.

rF Salze destill. Wasser

11,1 % Lithium Chlorid LiCl 10 ml

32,8 % Magnesium-Chlorid Mg Cl2 6 H2O 4 ml

52,9 % Magesium-Nitrat (No3)2 6 H2O 4 ml

75,4 % Natrium Chlorid NaCl 10 ml

Hinweis:

Das Einfüllen des LiCI-Salzes in das Fläschchen löst einen exothermen Vorgang aus, d. h. das Salz-WasserGemisch wird warm. Um eine zu große Wärmeentwicklung zu vermeiden, sollte das Salz portionsweise eingefüllt werden.

• Die Fläschchen dürfen nicht geschüttelt oder umgedreht werden.

• Stellen Sie die Fläschchen wieder in den Behälter, sobald der exotherme Vorgang beendet ist.

• Die Fläschchen sollten ca. 24 Stunden geöffnet ruhen.

• Die Fläschchen müssen sich anschließend im geschlossenen Zustand während 48 Stunden stabilisieren.

English Français

Start up of the calibration set

• Remove the bottle from the case.

• Shake the salt into a clean vessel or onto a sheet of paper.

• Fill the bottle with the specified quantity of water. If possible you should use distilled water for this purpose.

rF Salts Distilled water

11,1 % lithium Chloride LiCl 10 ml

32,8 % magnesium chloride Mg Cl2 6 H2O 4 ml

52,9 % magnesium nitrate (No3)2 6 H2O 4 ml

75,4 % sodium chloride NaCl 10 ml

Note:

Filling LiCI salt into the bottle causes an exothermic reaction i.e. the salt water mixture becomes warm. In order to avoid an excessive development of heat, the salt should be filled by portions.

Mise en service du kit de calibrage

• Retirez les flacons de la valise

• Versez le sel dans un récipient propre ou sur un papier

• Remplissez le flacon avec la quantité d’eau indiquée. Utilisez si possible de l’eau distillée pour ce faire.

rF Sels Eau distillée

11,1 % Chlorure de Lithium LiCl 10 ml

32,8 % Chlorure de magnésium Mg Cl2 6 H2O 4 ml

52,9 % Nitrate de magnésium (No3)2 6 H2O 4 ml

75,4 % Chlorure de sodium NaCl 10 ml

Indication:

Le remplissage du sel LiCl dans le flacon déclenche une réaction exothermique, le mélange sel-eau s’échauffe. Pour éviter tout échauffement exagéré, procéder au remplissage du sel par étapes successives en diverses portions.

• The bottle must not be shaken or turned.

• Place the bottle in the container again as soon as the exothermic reaction has ended.

• The bottle should be left open to settle for approx. 24 hours.

• The bottle must then be stabilised in a closed state for 48 hours.

1340 – 5610 – 5620 – 0608

• Les flacons ne doivent être ni agités, ni renversés

• Replacez les flacons dans le récipient dès que la réaction exothermique est achevée.

• Les flacons débouchés doivent rester au repos durant 24 heures.

• Les flacons munis de leur bouchon doivent ensuite se stabiliser durant 48 heures.

TFH 610/620

Deutsch

Hinweis: Füllen Sie keine anderen Produkte in die Fläschchen!

Gefahren-Hinweise: Lithium-Chlorid reinst:

Gesundheitsschädlich beim Verschlucken, reizt die Augen und die Haut.

Magnesium-Chlorid-Hexahydrat:

Augen und Hautkontakt vermeiden.

Magnesium-Nitrat-Hexahydrat:

Feuergefahr bei Berührung mit brennbaren Stoffen. Berührung mit den Augen und der Haut vermeiden.

Natrium-Chlorid reinst: Keine.

Vorsichtsmaßnahmen bei der Anwendung

• Transportieren Sie das Kalibrier-Set mit Vorsicht und drehen Sie es nicht um.

• Die Lösungstemperaturen müssen stabilisiert sein und die Umgebungstemperatur darf maximal ± 2°C schwanken.

• Vermeiden Sie alles, was die Lösungstemperaturen beeinflussen könnte, z. B.: Luftzug, Ventilation, Strahlung (Sonne, Heizung) etc.

• Entfernen Sie die Fläschchen nicht aus ihrem Behälter.

• Prüfen Sie von Zeit zu Zeit, ob die Salzlösung noch gesättigt und noch Flüssigkeit vorhanden ist. Hierzu entfernen Sie das Fläschchen aus dem Schaumstoffblock und neigen es leicht (es muss noch Flüssigkeit feststelIbar sein).

English Français

Note: Do not fill any other products in the bottles!

Risk warning: Highest purity lithium chloride:

Damaging to the health if swallowed, irritates the eyes and skin.

Magnesium chloride hexahydrate:

Avoid contact with the eyes and skin.

Magnesium nitrate hexahydrate:

Risk of fire on contact with combustible materials. Avoid contact with the eyes and skin.

Sodium chloride highest purity: None.

Cautionary measures on use

• Transport the calibration set with caution and do not turn it over.

• The solution temperatures must be stabilised and the ambient temperature may only vary by max. ± 2°C.

• Avoid any conditions that might influence the solution temperatures, e.g.: draughts, ventilation, radiation (from the sun, heating) etc.

• Do not remove the bottles from their container.

• Check from time to time that the salt solution is still saturated and that there is still liquid present. To do this remove the bottle from the foam block and tip it slightly (the presence of liquid must still be apparent).

1340 – 5610 – 5620 – 0608

Attention: Ne versez aucun autre produit dans les flacons!

Indications de risques: Chlorure de lithium extra-pur:

Nocif en cas d’ingestion, irrite les yeux et la peau

Chlorure hexahydrate de magnésium: Risque d’incendie au contact de matières inflammables. Eviter tout contact avec les yeux et la peau.

Nitrate hexahydrate de magnésium:

Risque d’incendie au contact de matières inflammables. Eviter tout contact avec les yeux et la peau.

Chlorure de sodium extra-pur: aucun risque.

Mesures de précaution lors de l’utilisation

• Transportez le kit de calibrage avec précaution et ne le renversez pas.

• Les températures des solutions doivent être stabilisées et ne doivent pas s’écarter de la température ambiante de ± 2°C.

• Eviter tout ce qui pourrait avoir une incidence sur la température des solutions (courant d’air, exposition (soleil, chauffage), etc.

• Ne retirez pas les flacons de leur récipient.

• Vérifiez de temps en temps si la solution saline n’est pas encore saturée et s’il y a encore du liquide. Pour ce faire, retirer le flacon de son bloc de mousse et inclinez-le légèrement (vous devez constater la présence de liquide).

TFH 610/620

Deutsch

Ist dies nicht der Fall, so füllen Sie entmineralisiertes Wasser (destilliertes Wasser) in kleinen Mengen nach. Vor erneutem Gebrauch der Vorrichtung bitte 48 Stunden warten.

• Die Fläschchen sollen, sofern sie nicht im Gebrauch sind, stets mit der Originalkappe verschlossen gehalten werden.

• Die oberen Partien der Fläschchen dürfen nicht mit Wasser oder Salz in Verbindung kommen.

• Wenn ein Sensor mit dem Feuchtefühler in das Fläschchen mit der Salzlösung eingeführt wird, ist darauf zu achten,

a) dass der Sensor nicht beschädigt

wird.

b) dass der Sensor nicht mit der Salz-

lösung in Berührung kommt.

• Nach dem Öffnen des Fläschchens und Einführen des Fühlers ist nach ca. 2 Stunden eine Stabilisierung erreicht.

Plazieren des Fühlers am Beispiel des Luftfühlers TPH 100:

Schrauben Sie den Schutzkäfig (1) vom Fühler ab und schrauben Sie anschließend den Adapter (2) auf den Fühler auf.

Stecken Sie nun den Fühler mit aufgeschraubten Adapter in die jeweilige Kalibrier-Flasche (3). Wiederholen Sie diesen Vorgang für jede Kalibrier-Flasche.

English Français

If this is not the case add demineralised water (distilled water) in small quantities. Wait 48 hours before renewed use of the equipment.

• The bottles must always be kept closed with the original caps insofar as they are not in use.

• The upper parts of the bottles must not come into contact with water or salt.

• When a sensor with a moisture probe is introduced into a bottle with a salt solution, it must be ensured:

a) that the sensor is not damaged. b) that the sensor does not come into

contact with the salt solution.

• Stabilisation is reached after approx. 2 hours following opening of the bottle and introduction of the probe.

Si ce n’est pas le cas, ajouter de petites quantités d’eau déminéralisée (eau distillée). Atte,dre 48 heures avant toute nouvelle utilisation du dispositif.

• Dans la mesure où ils ne sont pas utilisés, les flacons devraient être maintenus bouchés avec leur capuchon d’origine.

• La partie supérieure des flacons ne doit pas entrer en contact avec de l’eau ou du sel.

• Lorsque vous introduisez le capteur avec le palpeur d’humidité dans le flacon, vous devez veiller

a) à ne pas endommager le capteur. b) à ce que le capteur n’entre pas en

contact avec la solution saline.

• Une fois le flacon ouvert et le capteur introduit, la stabilisation intervient au bout de 2 heures environ.

Place the probe as in the example of the air probe TPH 100:

Unscrew the protective cage (1) from the probe and then screw the adapter (2) onto the probe.

Now place the probe with the adapter screwed on in the appropriate calibration bottle (3). Repeat this procedure for each calibration bottle.

1340 – 5610 – 5620 – 0608

Positionnement du capteur, en prenant pour exemple le capteur atmosphérique TPH 100:

Dévissez la cage de protection (1) du capteur et vissez l’adaptateur (2) sur le capteur.

Plongez à présent le capteur avec son adaptateur vissé dans le flacon de calibrage concerné (3). Répéter la même opération pour chacun des flacons de calibrage.

TFH 610/620

11,1%

32.8%

Deutsch

Abgleich Feuchte 11,1%

Der Feuchtefühler muss in die Flasche mit der 11,1% Kalibriersalzlösung eingetaucht werden. Für hinreichend genaue Kalibrierergebnisse muss die Kalibriersalzlösung eine Temperatur von 25°C ± 2°C aufweisen. Nach dem Eintauchen muss mindestens drei Stunden gewartet werden, damit sich der Feuchtewert stabilisieren kann.

Danach kann das Kalibriermenü wie auf Seite 38 beschrieben gestartet und der Kalibrierpunkt „RH11.1“ ausgewählt werden.

Durch Drücken der der DP Taste wird der gemessene Kalibrierwert gespeichert.

Abgleich Feuchte 32,8%

Der Feuchtefühler muss in die Flasche mit der 32,8% Kalibriersalzlösung eingetaucht werden. Für hinreichend genaue Kalibrierergebnisse muss die Kalibriersalzlösung eine Temperatur von 25°C ± 2°C aufweisen. Nach dem Eintauchen muss mindestens drei Stunden gewartet werden, damit sich der Feuchtewert stabilisieren kann.

Danach kann das Kalibriermenü wie auf Seite 38 beschrieben gestartet und der Kalibrierpunkt „RH32.8“ ausgewählt werden.

Durch Drücken der der DP Taste wird der gemessene Kalibrierwert gespeichert.

English Français

Calibration moisture 11,1%

The moisture probe must be dipped in the bottle with the 11.1% calibration solution. In order to achieve adequate calibration results the calibration solution must have a temperature of 25°C ± 2°C. Wait for at least three hours after dipping, in order for the moisture value to stabilise.

After this the calibration menu as described on page 38 can be started and the calibration point „RH11.1“ is selected.

The calibration value is measured and saved on pressing the DP key.

Calibration moisture 32,8%

The moisture probe must be dipped in the bottle with the 32.8% calibration solution. In order to achieve adequate calibration results the calibration solution must have a temperature of 25°C ± 2°C. Wait for at least three hours after dipping, in order for the moisture value to stabilise.

After this the calibration menu as described on page 38 can be started and the calibration point „RH32.8“ is selected.

The calibration value is measured and saved on pressing the DP key.

Calibrage hygrométrique 11,1%

Le capteur d’humidité doit être plongé dans le flacon contenant la solution saline de calibrage à 11,1%. Pour parvenir à un résultat de calibrage d’une précision suffisante, la solution saline de calibrage doit se trouver à une température de 25°C ± 2°C. Une fois que le capteur est plongé dans la solution, attendre au moins trois heures pour que la valeur d’humidité se stabilise.

Procéder ensuite au lancement du menu de calibrage comme indiqué à la page 38 et sélectionner le point de calibrage „RH11.1“.

En appuyant sur la touche DP, la valeur de calibrage est alors enregistrée.

Calibrage hygrométrique 32,8%

Le capteur d’humidité doit être plongé dans le flacon contenant la solution saline de calibrage 32,8%.

Pour parvenir à un résultat de calibrage d’une précision suffisante, la solution saline de calibrage doit se trouver à une température de 25°C ± 2°C. Une fois que le capteur est plongé dans la solution, attendre au moins trois heures pour que la valeur d’humidité se stabilise.

Procéder ensuite au lancement du menu de calibrage comme indiqué à la page 38 et sélectionner le point de calibrage „RH32.8“.

1340 – 5610 – 5620 – 0608

En appuyant sur la touche DP, la valeur de calibrage est alors enregistrée.

TFH 610/620

75.4%

Deutsch

Abgleich Feuchte 75,4 %

Der Feuchtefühler muss in die Flasche mit der 75,4% Kalibriersalzlösung eingetaucht werden. Für hinreichend genaue Kalibrierergebnisse muss die Kalibriersalzlösung eine Temperatur von 25°C ± 2°C aufweisen. Nach dem Eintauchen muss mindestens drei Stunden gewartet werden, damit sich der Feuchtewert stabilisieren kann.

Danach kann das Kalibriermenü wie auf Seite 38 beschrieben gestartet und der Kalibrierpunkt „RH75,4“ ausgewählt werden.

Durch Drücken der der DP Taste wird der gemessene Kalibrierwert gespeichert.

Achtung!

Achten Sie darauf, dass beim Einführen in die Salzlösung keine Salzlösung an den Sensor gelangt!

Kontrollmessung bzw. Kalibrierung (Messgerät mit Einstechfühler)

Vorbereiten des Einstechfühlers

1. Schutzkappe abschrauben

2. Sinterfilter abziehen

Gleiches Verfahren wie beim Abgleich des TFH 620 mit Luftfühler.

Original Einsatz des Fläschchens verwenden.

English Français

Calibration moisture 75,4 %

The moisture probe must be dipped in the bottle with the 75.4% calibration solution. In order to achieve adequate calibration results the calibration solution must have a temperature of 25°C ± 2°C. Wait for at least three hours after dipping, in order for the moisture value to stabilise.

After this the calibration menu as described on page 38 can be started and the calibration point „RH75.5“ is selected.

The calibration value is measured and saved on pressing the DP key.

Caution!

Ensure that no salt solution gets onto the sensor when introducing into the salt solution.

Calibrage hygrométrique 75,4 %

Le capteur d’humidité doit être plongé dans le flacon contenant la solution saline de calibrage 75,4%. Pour parvenir à un résultat de calibrage d’une précision suffisante, la solution saline de calibrage doit se trouver à une température de 25°C ± 2°C. Une fois que le capteur est plongé dans la solution, attendre au moins trois heures pour que la valeur d’humidité se stabilise.

Procéder ensuite au lancement du menu de calibrage comme indiqué à la page 38 et sélectionner le point de calibrage „RH75,4“.

En appuyant sur la touche DP, la valeur de calibrage est alors enregistrée.

Attention!

Veillez à ce que lors de l’introduction dans la solution saline, le capteur n’entre pas en contact avec cette solution!

Control measurement and/or calibration (measuring device with plunger probe)

Preparing the plunger probe

1. Unscrew protective cap

2. pull off the sinter filter

The procedure is the same as for calibrating the TFH 620 with air filter.

Use the original bottle insert.

1340 – 5610 – 5620 – 0608

Mesure de contrôle et/ou calibrage (appareil de mesure à capteur enfichable)

Préparation du capteur enfichable

1. Dévisser le capuchon de protec tion

2. Retirer le filtre sinter

Procéder de la même manière que lors de l’étalonnage du TFH 620 à capteur atmosphérique.

Utiliser la garniture originale du flacon.

TFH 610/620

Deutsch

Technische Daten

TFH 610

Messgrößen

Messbereich

Messgenauigkeit

Feuchte: bei 10...90% rH ±2,5 % rH

Temperatur: ±0,5 °C

Auflösung des Messsignals

Anzeigetakt 1-15 Sek. Betriebstemperatur 0 bis +50 °C Grenztemperatur -10 bis +60 °C Lagerung -25 bis +60 °C Schutzart IP40 Batterie: Lithiumknopfzelle 3,0 V/1000 mAh Batterielebensdauer bis zu 5 Jahre Abmessungen (L x B x H) 115 x 54 x 22 mm Gehäusematerial ABS Gewicht ca. 90 g

TFH 620

Messgrößen

Berechnete Größen

Sensor

Messbereich

Messgenauigkeit

Feuchte: bei 5...95% rH ±2 % rH

Temperatur: ±0,3 °C

Auflösung des Messsignals

Feuchte: 0,1 % rH

Temperatur: 0,1 °C Anzeigetakt 1-15 Sek. Betriebstemperatur 0 bis +50 °C Grenztemperatur -10 bis +60 °C Lagerung -25 bis +60 °C Schutzart IP67 Batterie: Lithiumknopfzelle 3,0 V/1000 mAh Batterielebensdauer bis zu 5 Jahre Abmessungen (L x B x H) 115 x 54 x 22 mm Gehäusematerial ABS Gewicht ca. 90 g

relative Feuchte (% rH) Temperatur (°C/°F)

Feuchte: 0 bis 100 % rH Temperatur: 0 bis +50 °C

restlicher Bereich ±4 % rH

Feuchte: 0,1 % rH Temperatur: 0,1 °C

relative Feuchte (% rH) Temperatur (°C/°F)

Taupunkt-Temperatur (°C/°F) Feuchtkugeltemperatur (°C/°F)

Feuchte kapazitiv Temperatur PT1000 1/3 DIN

Feuchte: 0 bis 100 % rH Temperatur: 0 bis +60 °C

restlicher Bereich ±4 % rH

English Français

Technical data

TFH 610

Measurements

Measuring range

Measurement accuracy:

Humidity at 10...90% rH ±2,5 % rH

Temperature: ±0,5 °C

Resolution of the measurement signal:

Refresh rate 1-15 sec. Operating temperature 0 to +50 °C Category temperature -10 to +60 °C Storage -25 to +60 °C Protection class IP40 Battery: Lithium button cell 3,0 V/1000 mAh Battery life up to 5 years Dimensions (L x W x H) 115 x 54 x 22 mm Casing material ABS Weight approx. 90 g

TFH 620

Measurements

Calculated values

Sensor

Measuring range

Measurement accuracy:

Humidity at 5...95% rH ±2 % rH

Temperature: ±0,3 °C

Resolution of the measurement signal:

Humidity: 0,1 % rH

Temperature: 0,1 °C Refresh rate 1-15 sec. Operating temperature 0 to +50 °C Category temperature -10 to +60 °C Storage -25 to +60 °C Protection class IP67 Battery: Lithium button cell 3,0 V/1000 mAh Battery life up to 5 years Dimensions (L xW x H) 115 x 54 x 22 mm Casing material ABS Weight approx. 90 g

relative humidity (% rH) Temperature (°C/°F)

Humidity: 0 to 100 % rH Temperature: 0 to +50 °C

remaining range ±4 % rH

Humidity: 0,1 % rH Temperature: 0,1 °C

relative humidity (% rH) Temperature (°C/°F)

Dewpoint-temperature (°C/°F) Wet-bulb temperature (°C/°F)

Humidity capacitive Temperature PT1000 1/3 DIN

Humidity: 0 to 100 % rH Temperature: 0 to +60 °C

remaining range ±4 % rH

Caractéristiques techniques

TFH 610

Grandeurs de mesure

Plage de mesures

Exactitude

Humidité: pour rH de 10 à 90% ±2,5 % rH

Température: ±0,5 °C

Déclenchement du signal de mesure

Rythme d’affichage 1-15 sec. Température de service de 0 à +50 °C Seuil de température de -10 à +60 °C Stockage de -25 à +60 °C Classe de protection IP40 Pile: Pile au lithium 3,0 V/1000 mAh Durée de vie de la pile jusqu’à 5 ans Dimensions (L x l x h) 115 x 54 x 22 mm Boîtier ABS Poids 90 g env.

TFH 620

Grandeurs de mesure

Grandeurs attendues

Capteur

Plage de mesures

Exactitude

Humidité: pour rH de 5 à 95% ±2 % rH

Température: ±0,3 °C

Déclenchement du signal de mesure

Humidité: 0,1 % rH

Température: 0,1 °C Rythme d’affichage 1-15 sec. Température de service de 0 à +50 °C Seuil de température de -10 à +60 °C Stockage de -25 à +60 °C Classe de protection IP67 Pile: Pile au lithium 3,0 V/1000 mAh Durée de vie de la pile jusqu’à 5 ans Dimensions (L x l x h) 115 x 54 x 22 mm Boîtier ABS Poids 90 g env.

humidité relative (% rH) Température (°C/°F)

Humidité: de 0 à 100 % rH Température: de 0 à +50 °C

gamme restante ±4 % rH

Humidité: 0,1 % rH Température: 0,1 °C

humidité relative (% rH) Température (°C/°F)

température de point de rosée (°C/°F) température de thermomètre mouillé (°C/°F)

Humidité capacitif Température PT1000 1/3 DIN

Humidité: de 0 à 100 % rH Température: de 0 à +60 °C

gamme restante ±4 % rH

1340 – 5610 – 5620 – 0608

Konformitätserklärung

Conformity declaration Déclaration de conformité

ebro Electronic GmbH & Co. KG Peringerstraße 10 D-85055 Ingolstadt

erklärt in alleiniger Verantwortung, dass das Produkt

declares in sole responsibility that the product

déclare sous sa seule responsabilité que le produit

Geräteart: Type of device: Type d‘appareil:

Richtlinie:

Guideline: Directive:

Hygrometer Hygrometer Hygromètre

Typ:

Type: Modèle:

TFH610/620

auf das sich diese Erklärung bezieht, mit der folgenden Richtlinie übereinstimmt:

to which this declaration refers, complies with the following guideline: auquel cette déclaration se réfère, est conforme aux directive

EMV-Richtlinie 2004/108/EG EMC-Guiedeline 2004/108/EG CEM-Directive 2004/108/EG

Prüfstellen:

Inspected by: Organisme de contrôle:

SCHWILLE Elektronik Produktions- u. Vertriebs GmbH Benzstrasse 1A 85551 Kirchheim

Ingolstadt, 26.07.2005

Wolfgang Klün Geschäftsführer

Managing director Directeur gérant

Notizen/Notes/Note

Xylem TFH 610, TFN 620 User Manual [en, de, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
