Vacumeter Vacumeter

Vacuomètre

VAM 320

Deutsch

Inhaltsverzeichnis

Überblick .......................................... 4

Sicherheitshinweise ....................... 6

Auspacken/Lieferumfang ............... 8

Gerät ein-/ausschalten ................. 10

Messung durchführen .................. 12

Momentanen Messwert festhalten ..... 14

Messwert-Maximum und -Minimum

anzeigen .............................................. 14

Maximum und Minimum löschen ........ 16

Geräteeinstellung ändern ............ 18

Was tun, wenn .............................. 22

Akku aufladen ............................... 22

Reinigung und Pflege .................. 24

Entsorgung.................................... 24

Technische Daten ......................... 26

Konformitätserklärung ................. 28

English Français

Table of Contents

Overview ........................................... 5

Safety instructions ........................... 7

Unpacking/Scope of delivery .......... 9

Switching the device on/off ...........11

Performing measurements .............13

Maintaining the current measured value

.......................................................15

Displaying maximum and minimum

measured values ..................................15

Deleting maximum and minimum values

.......................................................17

Changing the device settings ........19

Troubleshooting ............................. 23

Re-charging the battery ................. 23

Cleaning and care ........................... 25

Disposal ...........................................25

Technical data .................................27

Declaration of Conformity ..............29

Table des matières

Vue d’ensemble................................ 5

Consignes de sécurité ..................... 7

Déballage/pièces livrées .................. 8

Activation/désactivation de l’appareil . 11

Mesures ...........................................13

Conservation momentanée des valeurs

mesurées .............................................15

Affichage des valeurs de mesure

maximales et minimales ......................15

Suppression des valeurs maximales et

minimales ............................................17

Modification du réglage de l’appareil .. 19

Que faire lorsque… ......................... 23

Recharge de l’accumulateur...........23

Nettoyage et entretien ....................25

Mise au rebut .................................. 25

Caractéristiques techniques .......... 27

Déclaration de conformité ..............29

1340 – 5350 – 11/07

VAM 320

Deutsch

Überblick

Das Vacumeter VAM 320 ist ein handliches Druckmessgerät für die Messung von Grobvakuum und Absolutdruck.

Der Sensor und das Sensorgehäuse sind beständig gegen Säure und Lösungsmittel und zeichnen sich durch eine lange Lebensdauer aus.

3 4

Elemente des Geräts:

1 ........... Display (LCD)

2 ........... Taste ON/OFF

3 ........... Taste MIN/MAX / User Menü

4 ........... Taste HOLD / User Menü

5 ........... Taste CLR / User Menü

6 ........... Drucksensor

English Français

Overview

The Vacumeter VAM 320 is a useful pressure measuring device for measuring the pressure of rough vacuums and absolute pressure.

The sensor and the sensor housing are acid and solvent resistant and are very robust providing a long service life.

Device elements:

1 ........... Display (LCD)

2 ........... ON/OFF button

3 ........... MIN/MAX key/ User menu

4 ........... HOLD key / User menu

5 ........... CLR key / User menu

6 ........... Pressure sensor

Vue d’ensemble

Le vacuomètre VAM 320 est un appareil de mesure de pression maniable, destiné à la mesure du vide grossier et de la pression absolue.

Le capteur et son boîtier sont résistants à l’acide et aux solutions alcalines et se caractérisent par une durée de vie longue.

Composants de l’appareil :

1 ........... Affichage (LCD)

2 ........... Touche ON/OFF

3 ...........

4 ........... Touche HOLD / Menu utilisateur

5 ........... Touche CLR / Menu utilisateur

6 ........... Capteur de pression

Touche MIN/MAX / Menu utilisateur

1340 – 5350 – 11/07

VAM 320

Deutsch

Sicherheitshinweise

Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen. Lebensgefahr!

Bringen Sie das Gerät nicht in eine Umgebung, die heißer ist als 60°C. Explosionsgefahr des Lithium-Akkus!

Um Beschädigungen des Gerätes und Messfehler zu vermeiden, beachten Sie außerdem bitte Folgendes:

- Schützen Sie das Gerätegehäuse

vor direktem Kontakt mit Wasser.

- Setzen Sie den Messfühler immer bestimmungsgemäß ein.

- Messen Sie mit dem Gerät und externen Fühlern niemals an spannungsführenden Teilen!

- Schützen Sie das Gerät vor elektrostatischer Entladung.

- Vermeiden Sie große oder plötzliche Temperaturänderungen. Geben Sie gegebenenfalls dem Gerät vor Gebrauch etwa 30 Minuten Zeit, sich an die Umgebungstemperatur anzupassen.

- Lagern Sie das Gerät nicht in der Nähe von heißen oder sehr kalten Objekten.

English Français

Safety instructions

Do not use the device in any area where there is a risk of explosions. This can be dangerous, possibly leading to serious injury or death!

Do not use the device in an environment hotter than 60°C. Doing so may cause the lithium storage batteries will explode!

Please observe the following rules in order to avoid either damaging the device or making measurement errors:

- Protect the device housing from

direct contact with water.

- Always use the measuring probe according to the instructions.

- Never make measurements on live parts either with the device itself or external probes.

- Protect the device from electrostatic charges.

- Avoid large or sudden changes in temperature. If necessary give the device approx. 30 minutes time to adjust to the ambient temperature.

Consignes de sécurité

N’utilisez pas l’appareil en atmosphère explosible. Danger de mort !

N’exposez pas l’appareil à des températures supérieures à 60 C. Risque d’explosion de l’accumulateur au lithium !

Pour éviter tout endommagement de l’appareil ou toute erreur de mesure, veuillez tenir compte des éléments suivants :

- Protégez le boîtier de l’appareil de tout

contact direct avec l’eau.

- Utilisez la sonde conformément aux dispositions.

- N’effectuez jamais de mesures avec l’appareil et les sondes externes sur des éléments sous tension !

- Protégez l’appareil contre toute décharge électrostatique.

- Évitez toute variation de températures trop brutale ou importante. Avant utilisation, attendez le cas échéant environ 30 minutes pour que l’appareil s’adapte à la température ambiante.

- Never store the device close to very hot or cold objects.

1340 – 5350 – 11/07

- Ne stockez pas l’appareil à proximité d’objets chauds ou très froids.

VAM 320

a b c

Deutsch

Auspacken/Lieferumfang

Überprüfen Sie nach dem Erhalt die Geräteverpackung und den Inhalt auf Unversehrtheit. Überprüfen Sie außerdem, ob der Inhalt der Geräteverpakkung Ihrer Bestellung entspricht.

Neben dem Gerät mit Sensor und dieser Gebrauchsanleitung können in der Lieferung verschiedene Zubehörteile enthalten sein.

Mögliches Zubehör:

Adapter für Flansch-Anschluss VMF (a)

Adapter für Schlauch-Anschluss VMS (b)

Adapter für Glas-Anschluss VMGL (c)

O-Ring für Gewinde M 10 x 1 AG 200

Ladegerät für den eingebauten Akku

Sollten Sie Grund zu einer Beanstandung haben, nehmen Sie bitte mit uns Kontakt auf. Unsere Kontaktdaten finden Sie auf der Umschlag-Rückseite.

English Français

Unpacking/Scope of delivery

Check that the contents of the package are in perfect condition after taking delivery. Also check that the contents match your order.

Various accessories may be enclosed with the package in addition to the device and instructions for use.

Possible accessory items:

Adapter for flange connection VMF (a)

Adapter for tube connection VMS (b)

Adapter for glass connection VMGL (c)

O-ring to fit thread M 10 x 1 AG 200

Battery charger for the built-in rechargeable battery

Please contact us if you have any problems with your order. Our contact information and address are printed on the rear envelope.

Déballage/pièces livrées

Veuillez vérifier dès réception que l’emballage et son contenu sont complets et intacts. Vérifiez également si le contenu de l’emballage correspond bien à votre commande.

En plus de l’appareil avec capteur et de la présente notice d’utilisation, la livraison peut contenir différents accessoires.

Accessoires possibles :

Adaptateur pour raccord à bride VMF a)

Adaptateur pour raccord pour tuyau VMS (b)

Adaptateur pour raccord verre VMGL (c)

Joint torique pour filetage M 10 x 1 AG 200

Poste de chargement pour l’accumulateur intégré

En cas de réclamation, veuillez nous contacter. Vous trouverez nos coordonnées au dos de la couverture.

1340 – 5350 – 11/07

VAM 320

mbar

Deutsch

Gerät ein-/ausschalten

u Um das Gerät einzuschalten, drücken

Sie die Taste »ON/OFF«.

Nach wenigen Sekunden (Selbsttest) ist das Gerät messbereit und zeigt bereits den aktuellen Druck an.

Links oben im Anzeigefeld erscheint ein kleines Batteriesymbol, das den Ladezustand des eingebauten Akkus anzeigt (siehe Seite 22).

u Um das Gerät auszuschalten, drük-

ken Sie die Taste »ON/OFF« erneut.

Wird das Ausschalten vergessen, dann schaltet sich das Gerät - sofern nicht anders eingestellt (siehe Seite 20) - nach zwei Betriebsstunden automatisch aus, um den Akku zu schonen.

English Français

Switching the device on/off

uTo switch the device on press the »ON/

OFF« button.

After a few seconds (self-test) the device is ready for measuring and will displays the current pressure value.

A small battery symbol appears in the left top in the display field showing the load status of the built-in storage battery (see page 22).

u To switch the device off press the

»ON/OFF« button again.

Should you forget to switch it off, the device will switch itself off automatically – unless it is set to do otherwise (see page 20) – it will turn off after two hours of operation to preserve the batteries.

Activation/désactivation de l’appareil

u Pour activer l’appareil, appuyez sur la

touche « ON/OFF »

Après quelques secondes (autotest), l’appareil est prêt à fonctionner et affiche déjà la pression actuelle.

Un petit symbole représentant une pile apparaît dans la partie supérieure gauche de l’écran afin d’indiquer le niveau de charge de l’accumulateur intégré (voir page 22).

u Afin de désactiver l’appareil, appuyez

à nouveau sur la touche « ON/OFF »

Si vous oubliez de le désactiver, l’appareil, sauf configuration contraire (voir page 20) s’éteint automatiquement au bout de deux heures afin de préserver l’accumulateur.

1340 – 5350 – 11/07

VAM 320

mbar

Deutsch

Messung durchführen

u Schieben Sie den O-Ring (7) auf das

Gewinde des gewünschten Adapters.

u Schrauben Sie den Adapter (8) in den

Drucksensor ein, und bringen Sie das Vacumeter an der gewünschten Messstelle an.

u Schalten Sie das Vacumeter durch

Drücken auf die Taste »ON/OFF« ein.

Nach kurzer Zeit erscheint im Anzeigefeld der aktuelle Druck in der zuletzt eingestellten Maßeinheit.

7 8

English Français

Performing measurements

u Push the O-ring (7) onto the screw-

thread of the desired adapter.

u Screw the adapter (8) into the pressu-

re sensor and place the Vacumeter in the desired measuring position.

u Switch on the Vacumeter by pressing

the »ON/OFF« button.

After a short interval the current pressure reading is displayed in the last set measuring unit.

Mesures

u Placez le joint torique (7) sur le

filetage de l’adaptateur souhaité.

u Vissez l’adaptateur (8) dans le

capteur de pression et placez le vacuomètre à l’endroit de mesure souhaité.

u Activez le vacuomètre en appuyant sur

la touche « ON/OF ».

Après un court délai, la pression actuelle s’affiche à l’écran dans l’unité de mesure définie lors de la dernière utilisation.

1340 – 5350 – 11/07

VAM 320

HOLD

mbar

MIN

mbar

Deutsch

Momentanen Messwert festhalten

Um eine Veränderung des Messwertes besser zu erkennen, können Sie den momentanen Messwert auf der Anzeige festhalten.

u Um den momentanen Messwert auf

der Anzeige festzuhalten, drücken Sie die Taste »HOLD« einmal kurz.

Unter dem aktuellen Messwert erscheint nun eine zweite Anzeigezeile. Darin befindet sich links der Schriftzug »HOLD«, rechts daneben der festgehaltene DruckMesswert.

Der Messwert in der oberen Anzeigezeile wird laufend weiter aktualisiert (Messtakt siehe Seite 20, »RATE«).

Der festgehaltene Druck-Messwert wird so lange angezeigt, bis Sie die Taste »HOLD« erneut drücken.

Messwert-Maximum und -Minimum anzeigen

Das Gerät speichert automatisch den höchsten und den niedrigsten gemessenen Wert (Maximum und Minimum). Sie können sich Maximum und Minimum nacheinander anzeigen lassen.

u Drücken Sie dazu kurz die Taste

»MIN MAX«.

Unter dem aktuellen Messwert erscheint nun der niedrigste gemessene DruckWert (Minimum). Links neben dem Meßwert wird gleichzeitig »MIN« angezeigt.

English Français

Maintainig the current measured value

You can hold the current measured value on the display in order to better recognise the changes in the measured value.

u In order to hold the current measured

value on the display press the »HOLD« button briefly twice.

A display line will appear below the current measured value. The letters »HOLD« now appear to the left and to the right next to this is the pressure value that has been retained.

The measured value in the top display line is continuously updated ( see page 20, »RATE« for the measuring cycle rate).

The retained pressure measured value is held until you press the »HOLD« key again.

Displaying maximum and minimum measured values

Conservation momentanée des valeurs mesurées

Afin de mieux reconnaître les variations de valeurs mesurées, vous pouvez conserver la valeur actuelle à l’écran.

u Pour ce faire, appuyez brièvement sur

la touche « HOLD ».

Une deuxième ligne d’affichage apparaît sous la valeur de mesure actuelle. Elle contient à gauche l’indication « HOLD » et à droite la valeur de mesure conservée.

La valeur de mesure dans la ligne d’affichage supérieure est continuellement actualisée (voir page 20 pour l’intervalle de mesure « RATE ».

La valeur de mesure de pression conservée reste affichée jusqu’à ce que vous appuyiez à nouveau sur la touche « HOLD ».

Affichage des valeurs de mesure maximale et minimale

The device automatically saves both the highest and the lowest measured values (maximum and minimum). You can display maximum and minimum one after the other.

u To do this press the

»MIN MAX« key briefly.

The lowest measured value will now appears as the current measured value (minimum). »MIN« is shown simultaneously next to the measured value.

1340 – 5350 – 11/07

L’appareil enregistre automatiquement la valeur de mesure la plus basse et la plus élevée (maximum et minimum). Vous pouvez afficher à la suite les valeurs minimale et maximale.

u Pour ce faire, appuyez brièvement sur

la touche « MIN/MAX »

Sous la valeur de mesure actuelle, la valeur de mesure de pression la plus basse (Minimum) s’affiche. À gauche de la valeur s’affiche « MIN ».

VAM 320

mbar

MAX

Deutsch

uDrücken Sie erneut kurz die Taste »MIN

MAX«.

Unter dem aktuellen Messwert erscheint nun der höchste gemessene Druck-Wert (Maximum). Links neben dem Meßwert wird gleichzeitig »MAX« angezeigt.

u Drücken Sie erneut kurz die Taste

»MIN MAX«.

Die Anzeige des Maximumwertes erlischt.

Beide Werte bleiben auch dann gespeichert, wenn das Gerät ausgeschaltet wird.

Maximum und Minimum löschen

u Um die Werte für Maximum und Mini-

mum zu löschen - beispielsweise für eine neue Messreihe -, drücken Sie die Taste »CLR«.

English Français

uTo display the maximum value press

the »MIN MAX« key briefly again.

The highest measured value now appears as the current measured value (maximum). »MAX« is shown simultaneously next to the measured value.

uTo return to normal operation press the

»MIN MAX« key briefly again.

The maximum value goes off in the display.

Both values remain saved even when the device is switched off.

Deleting the maximum and minimum values

uTo delete the values for maximum and

minimum (for example when starting a new measuring series), press the »CLR« key.

u Appuyez à nouveau brièvement sur la

touche « MIN/MAX ».

Sous la valeur de mesure actuelle, la valeur de mesure de pression la plus haute (Maximum) s’affiche alors. À gauche de la valeur s’affiche « MAX ».

u Appuyez à nouveau brièvement sur la

touche « MIN/MAX ».

La valeur maximale n’est plus affichée.

Les deux valeurs restent également en mémoire lorsque l’appareil est désactivé.

Suppression des valeurs maximale et minimale

u Pour effacer les valeurs maximale et

minimale, par exemple pour une nouvelle série de mesures, appuyez sur la touche « CLR ».

1340 – 5350 – 11/07

VAM 320

Deutsch

Geräteeinstellung ändern

Sie können einstellen,

- in welcher Maßeinheit (mbar, kPas,

PSI oder Torr) das Gerät den gemessenen Druck anzeigen soll,

- ob die automatische Geräteabschal-

tung aktiviert sein soll oder nicht und

- wie oft der Messwert aktualisiert

werden soll (1 bis 15 Sekunden).

Um die Geräteeinstellung zu ändern, müssen Sie das «User-Menü» aufrufen. Gehen Sie dazu folgendermaßen vor:

Voraussetzung: Das Gerät ist ausgeschaltet.

u Drücken und halten Sie die Taste

»ON/OFF« so lange, bis die Zeichenfolge »VAM« im Anzeigefeld erscheint.

u Drücken und halten Sie nun die Taste

»HOLD« so lange, bis die Zeichenfolge »USER« erscheint.

Das Gerät befindet sich nun im Konfigurationsmodus und zeigt das «User-Menü» an. Dies besteht aus den Menüpunkten »UNIT«, »SHDWN« und »RATE«.

Mit der Taste »CLR« blättern Sie zum nächsten Menüpunkt.

Mit der Taste »MIN MAX« blättern Sie zum vorhergehenden Menüpunkt.

Mit der Taste »HOLD« ändern Sie den Wert.

Es bedeuten:

English Français

Changing the device settings

You can set;

- the unit of measurement (mbar, kPas, PSI or Torr) in which the device is to display the pressure measured,

- whether the automatic device switching should be activated or not and

- how often the measured value is to be updated (every 1 to 15 seconds)

Call up the «User-Menu» to change the device setting. Now proceed as follows:

The device must be switched off.

uPress and hold »ON/OFF« button until

the letters »VAM« appear in the display field.

u Now press and hold the »HOLD« key

until »USER« appears.

The device is now in configuration mode and displays the «User Menu» . This consists of the menus »UNIT«, -»SHDWN« and »RATE«.

Modification du réglage de l’appareil

Il est possible de régler

- l’unité de mesure (mbar, kPas, PSI ou Torr) dans laquelle l’appareil affiche la pression mesurée,

- si la désactivation automatique de l’appareil doit être activée ou non et

- la fréquence d’actualisation de la valeur de mesure (1 à 15 secondes).

Pour modifier le réglage de l’appareil, vous devez accéder au menu utilisateur. Pour ce faire, procédez comme suit :

Condition préalable : l’appareil doit être désactivé.

u Appuyez sur la touche « ON/OFF » et

maintenez-la enfoncée jusqu’à ce que l’entrée « VAM » s’affiche à l’écran.

u Appuyez maintenant sur la touche

« HOLD » et maintenez-la enfoncée jusqu’à ce que l’entrée « USER » s’affiche.

L’appareil est maintenant en mode de réglage et affiche le menu utilisateur. Ce dernier est constitué des options « UNIT », « SHDWN » et « RATE ».

Page to the next menu point using the »CLR« key.

Page back to the previous menu point using the »MIN MAX« key.

Change the value with the »HOLD« key.

These are:

1340 – 5350 – 11/07

La touche « CLR » vous permet de passer à l’option suivante.

La touche « MIN MAX » vous permet de revenir à l’option précédente.

La touche « HOLD » vous permet de modifier la valeur.

Signification :

VAM 320

mbar

Deutsch

UNIT Druck-Maßeinheit, (mbar,

kPas, PSI oder Torr);

SHDWN automatische Abschaltung

nach 2 Stunden Betriebsdauer

ON = Abschaltung aktiviert OFF = Abschaltung deaktiviert

RATE Messtakt in Sekunden;

einstellbar von 1-15 Sekunden; Oberhalb von 15 beginnt die Werteskala wieder bei 1.

Geänderte Werte werden automatisch sofort gespeichert.

u Um das «User-Menü» zu verlassen,

schalten Sie das Gerät aus durch Drücken auf »ON/OFF«.

English Français

UNIT pressure unit of measurement,

(mbar, kPas, PSI or Torr);

SHDWN automatic shutdown after 2

hours of operation

ON = shutdown activated OFF = shutdown de-activated

RATE Measuring cycle rate in

seconds; can be set from 1-15 seconds;

UNIT Unité de mesure de la pressi-

on (mbar, kPas, PSI ou Torr)

SHDWN Désactivation automatique

au bout de 2 heures de fonctionnement

ON = Désactivation activée OFF = Désactivation désactivée

RATE Intervalle de mesure en

secondes, configurable de 1 à 15 secondes. Au-delà de cette valeur, l’échelle de valeur recommence à 1.

Changed values will be saved automatically immediately

u To leave the «User-Menu» switch off

the device by pressing the »ON/OFF« button.

1340 – 5350 – 11/07

Les valeurs modifiées sont automatiquement enregistrées.

u Pour quitter le menu utilisateur, désac-

tivez l’appareil en appuyant sur la touche « ON/OFF ».

VAM 320

mbar

Deutsch

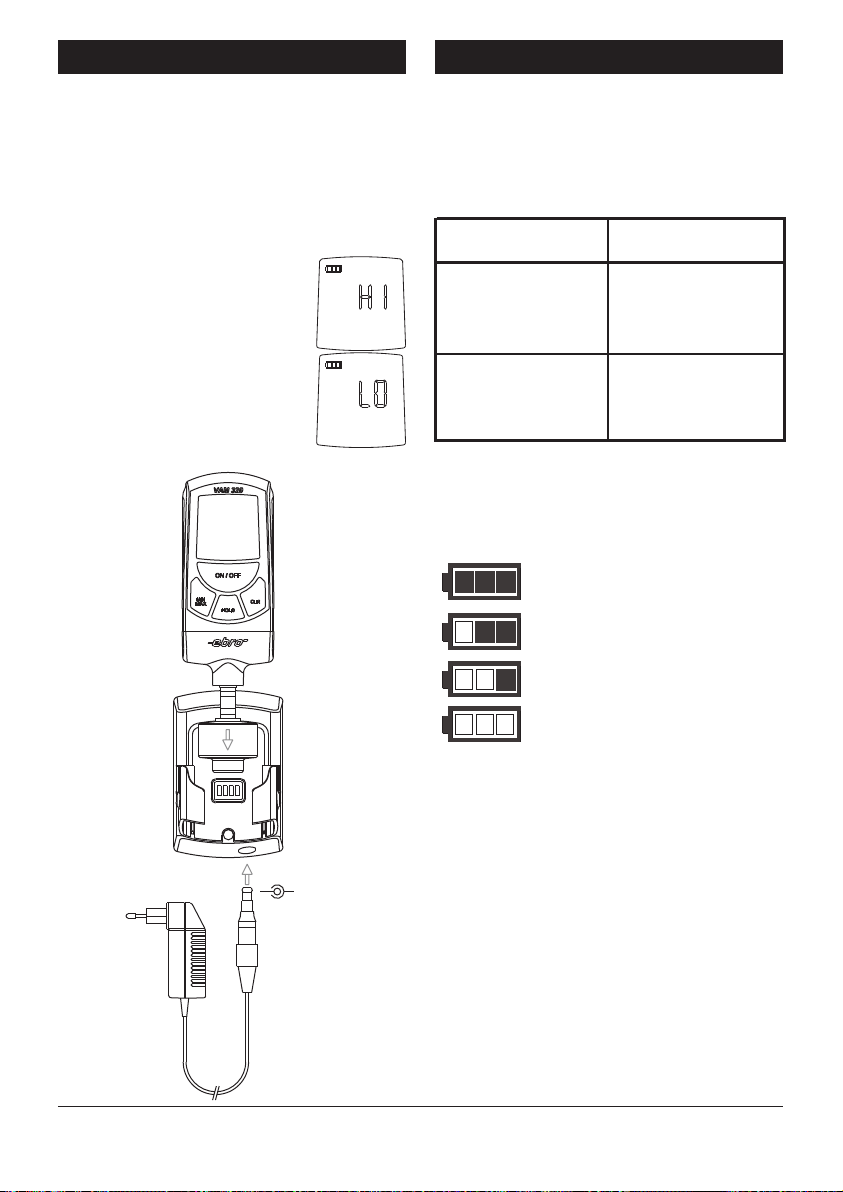

Was tun, wenn...

... folgende Zeichen auf dem Anzeigefeld erscheinen:

Mögliche Ursache Störung beheben

Messbereich überschritten

Unterbrechung Sensor richtig auf-

Messbereich beachten

stecken

Akku aufladen

Das Batteriesymbol im Display zeigt Ihnen den Ladezustand des eingebauten-

Lithium-Polymer-Akkus an.

Akku voll

Akku fast voll

Akku bald leer

Akku aufladen

u Um den eingebauten Lithium-Polymer-

Akku wieder aufzuladen, stecken Sie das Gerät in die Ladehalterung und verbinden Sie die Ladehalterung über das Netzadapter mit dem Stromnetz.

Entnehmen Sie das Gerät erst dann wieder der Ladehalterung, wenn im Anzeigefeld das Symbol für „Akku voll“ erscheint.

English Français

Troubleshooting

... the following symbols appear on the display:

Possible causes Troubleshooting

Measuring range exceeded

Interruption Attach the sensor

Re-charging the battery

The battery symbol in the display shows you the load status for the built-in lithi-

um-polymer storage battery.

storage battery full

storage battery almost full

storage battery empty

Attend to measuring range

correctly

Que faire lorsque...

... les messages suivants s’affichent à l’écran :

Cause possible Dérangement résolu

Plage de mesure dépassée

Interruption Fixer correctement

Recharge de l’accumulateur

Le symbole représentant une pile à l’écran affiche l’état de charge de l’accumulateur

au lithium-polymère intégré.

Accumulateur à charge maximale

Accumulateur à charge quasi maximale

Accumulateur bientôt déchargé

Respecter la plage de mesure

le capteur

re-charge battery

u In order to re-charge the lithium poly-

mer-storage battery again, plug the device into the re-charging fixture and connect the re-charging fixture to the mains with the mains adapter.

Remove the device from the recharging fixture again when the symbol for „battery full“ appears in the indictor display.

1340 – 5350 – 11/07

Recharger accumulateur

u Pour recharger l’accumulateur au lithi-

um-polymère, placez l’appareil dans le poste de recharge et branchez-le au secteur via l’adaptateur secteur.

Ne retirez l’appareil du chargeur que lorsque le symbole indiquant que l’accumulateur est chargé s’affiche à l’écran.

VAM 320

Deutsch

Reinigung und Pflege

Reinigen Sie das Gerät mit einem nur leicht feuchten Tuch.

Verwenden Sie kein Lösungsmittel wie z. B. Aceton, da dieses den Kunststoff angreift.

Entsorgung

Sollte das Gerät gebrauchsuntauglich geworden sein, müssen sie es fach- und umweltgerecht entsorgen.

Entsorgen Sie das Gerät keinesfalls über den Hausmüll sondern geben Sie es an uns zurück. Wir übernehmen die umweltgerechte Entsorgung

English Français

Cleaning and care

Clean the device with a slightly dampened cloth.

Never use solvents for cleaning such as acetone, since these can attack the plastic.

Disposal

When the device reaches the end of its service life and is no longer suitable for use, you must dispose of it in a professional manner so as not to damage the environment.

Never dispose of the device in the domestic garbage. Instead please return it to us. We will take care of disposal in an environmentally sound manner

Nettoyage et entretien

Nettoyez l’appareil uniquement avec un chiffon légèrement humide.

N’utilisez aucun dissolvant tel que l’acétone car il endommage le plastique.

Mise au rebut

Si l’appareil ne peut plus fonctionner pour quelque raison que ce soit, veuillez le mettre au rebut de manière appropriée.

Ne jetez en aucun cas l’appareil avec vos déchets ménagers, renvoyez-le nous. Nous nous chargerons de la mise au rebut dans le respect de l’environnement.

1340 – 5350 – 11/07

VAM 320

Deutsch

Technische Daten

Messbereich: 0-2000 mbar

Max. Druck: 3200 mbar Auflösung des

Messignals: 1 mbar

Messgenauigkeit der Elektronik bei 20°C Umgebungstemperatur: ±0,4% vom

Betriebstemperatur: 0 °C ... +50 °C

Lagertemperatur: -5 °C ... +50 °C

Max. Luftfeuchte 85% rF Messintervall: 1 bis 15

Automatische Abschaltung: automatisch nach

Schutzart: IP 50 Abmessungen

(L x B x H): 150 x 45 x 24 mm; Gehäusematerial: ABS Gewicht: ca. 150 g Maximale

Umgebungshöhe ∞ Sensoranschluss: Lemosa-Stecker

Sensorgröße: ca. 30-40 mm ∅ Batterie: Lithium -Polymer-Akku

0-200,0 kPa 0-29,00 psi 0-1500 torr

0,1 kPa 0,01psi 1 torr

Meßbereich

(32 bis 122°F)

(23 bis 122°F)

Sekunden, einstellbar

2 Stunden, deaktivierbar

Größe 0, 4-polig

3,7V/550mA

Betriebsdauer: bis zu 500 Stunden

English Français

Technical Data

Measuring range: 0-2000 mbar

0-200,0 kPa 0-29,00 psi

0-1500 torr Max. pressure: 3200 mbar Resolution of the

measuring signal: 1 mbar

0,1 kPa

0,01psi

1 torr Measuring precision of the

electronics at 20°C ambient temperature: ±0,4% of

measured range Operating temperature: 0 °C ... +50 °C

(32 to 122°F) Storage temperature: -5 °C ... +50 °C

(23 to 122°F) Max. air humidity 85% rF Measurement intervals: 1 to15

seconds,

adjustable Automatic

switch off: automatically after

2 hours,

can be deactivated System of protection: IP 50 Dimensions

(L x W x H): 150 x 45 x 24 mm; Housing material: ABS Weight: approx. 150 g Maximum

ambient height ∞ Sensor plug: Lemosa plug

size 0, 4-pin Sensor dimension: approx. 30-40 mm ∅ Battery: Lithium -polymer

storage battery

3,7V/550mA Operation duration: up to 500 hours

Caractéristiques techniques

Plage de mesures: 0-2000 mbar

0-200,0 kPa 0-29,00 psi

0-1500 torr Pression max.: 3200 mbar Résolution du

signal mesure: 1 mbar

0,1 kPa

0,01psi

1 torr Précision de mesure

de l’électronique pour une température ambiante de 20°C : ±0,4% de la plage

de mesures Température de service :0 °C ... +50 °C

(32 à 122°F) Température de stockage:-5 °C ... +50 °C

(23 à 122°F) Humidité max. 85% rF Intervalle de mesure : 1 à 15

secondes,

programmable Désactivation

automatique: Peut être désactivé

automatiquement

après deux heures Protection: IP 50 Dimensions

(L x l x H): 150 x 45 x 24 mm; Matériau du boîtier: ABS Poids: env. 150 g Altitude

maximale ∞ Raccord du capteur : Prise lemosa

Taille 0, 4 pôles Taille du capteur: env. 30-40 mm ∅ Pile: Accumulateur au

lithium-polymère

3,7V/550mA Durée de vie: jusqu’à 500 heures

1340 – 5350 – 11/07

Konformitätserklärung

Conformity declaration Déclaration de conformité

ebro Electronic GmbH & Co. KG Peringerstraße 10 D-85055 Ingolstadt

erklärt in alleiniger Verantwortung, dass das Produkt

declares in sole responsibility that the product

déclare sous sa seule responsabilité que le produit

Geräteart: Type of device: Type d‘appareil:

Richtlinie:

Guideline: Directive:

Vacueter Vacumeter Vacuomètre

Typ:

Type: Modèle:

VAM 320

auf das sich diese Erklärung bezieht, mit der folgenden Richtlinie übereinstimmt:

to which this declaration refers, complies with the following guideline: auquel cette déclaration se réfère, est conforme aux directive

EMV-Richtlinie 2004/108/EG EMC-Guideline 2004/108/EG CEM-Directive 2004/108/EG

Prüfstellen:

Inspected by: Organisme de contrôle:

SCHWILLE Elektronik Produktions- u. Vertriebs GmbH Benzstrasse 1A 85551 Kirchheim

Ingolstadt, 26.07.2005

Wolfgang Klün Geschäftsführer

Managing director Directeur gérant

Xylem VAM 320 User Manual [en, de, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
