Xylem TFI 550 User Manual [en, de, fr]

Infrarot-Thermometer

Infrared thermometer

Thermomètre infrarouge

TFI 550

TFI 550

2

Deutsch

Lesen Sie diese Bedienungsanleitung
aufmerksam durch, bevor Sie Ihr neues
Infrarotmessgerät in Betrieb nehmen.

Die Anleitung führt Sie mit klaren und
einfachen Anweisungen in den Umgang
mit dem Messgerät ein. Informationen,
die für das Verständnis der Funktions­weise nützlich und wichtig sind, fi nden
Sie im Anleitungstext durch Balken
markiert.

Beachten Sie im Interesse eines gefahr­losen Umgangs mit dem Infrarotmess­gerät TFI 650 die mit dem Zeichen

versehenen Sicherheitshinweise.

Hinweise

Warnung vor Laserlicht

Richten Sie den Laserstrahl nicht direkt
oder indirekt über refl ektierende Ober­fl ächen auf Ihre oder anderer Leute
Augen.

Sicherheitshinweise

Dieses Gerät misst die Oberfl ächen­temperaturen, keine Kerntemperatu­ren.

Um Temperaturgrenzwerte exakt zu
be-stimmen, benutzen Sie am besten
ein normales Kontaktthermometer oder
einen optionalen NiCr-Ni-Fühler für die­ses Messgerät (siehe Zubehör).

Nicht in Reichweite von Kindern auf­bewahren!

3

English Français

Read these operating instructions ca­refully before commissioning your new
infrared thermometer.

The instructions teach you how to ope­rate the device with clear and simple
state-ments. Information, which is useful
and important for the understanding of
the operating principle, is marked with
a bar in the instruction text.

For a safe use of the meter TFI 650,
please observe the safety instructions

marked with the

symbol.

Instructions

Warning

Do not point laser beam directly at eye
or indirectly off refl ective surfaces.

Safety instructions

This unit does not measure internal
temperatures.

Verify the product temperature with a
conventional probe thermometer or an

optional NiCr-Ni sensor for this measur­ing device (see accessories).

Do not store within reach of child­ren!

Veuillez lire ces instructions de service
attentivement avant de mettre en ser­vice votre nouvel thermomètre infra­rouge.

Les instructions claires et simples vous
apprennent à vous servir du dispositif.

Les informations utiles et importantes
pour la compréhension du principe de
fonctionnement sont marquées d’une
barre dans le texte d’instruction.

Pour une utilisation sans danger de
l’instrument de mesure TFI 650, veuillez
observer les instructions de sécurité

marquées du symbole

.

Consignes

Avertissement

Ne pointez pas le rayon laser directe­ment dans les yeux ou indirectement
sur des surfaces réfl échissantes.

Avertissements sanitaires

Cet appareil ne mesure pas les tem­pératures internes.

Vérifi ez la température de l‘aliment à
l‘aide d‘un thermomètre à sonde ou
d’une sonde NiCr-Ni disponible en op­tion pour cet apparail de mesure (cf.
accessoires).

A conserver hors de portée des en­fants!

TFI 550

4

Deutsch

Vorsichtsmaßnahmen

Das Infrarotmessgerät muss vor folgen­den Einfl üssen geschützt werden:

EMF (elektromagnetische Felder) von •
Elektroschweissgeräten und Induktions­heizgeräten

Statischer Elektrizität •

„Thermischer Schock“ verursacht •
durch große oder plötzliche Tempera­turänderungen – Gerät vor Gebrauch 30
Miuten lang stabilisieren lassen

Gerät nicht auf oder in der Nähe •
von heißen oder sehr kalten Objekten
aufbewahren.

Fachgerecht entsorgen:

Sollte das Gerät gebrauchsuntauglich
geworden sein, müssen sie es fachge­recht entsorgen lassen.
Entsorgen Sie das Gerät keinesfalls über
den Hausmüll.
Entsorgen Sie die Batterie an den dafür
vorgesehen Sammelstellen.

5

English Français

Cautions

The Infrared thermometer should be
protected from the following:

EMI (Electro Magnetic Interference) •
from induction heaters and micro-wave
ovens.

Electro Static Discharge •

“ T h e r m a l s h o c k ” c a u s e d •
b y l a r g e o r a b r u p t a m b i e n t
temperature changes — allow 30 minu­tes for unit to stabilize before use when
exposed to “thermal shock”.

Do not leave the unit on or near ob- •
jects of high temperature.

Précautions

Le thermométre Cdoit être pro-tégés •

contre :

Les champs électromagnétiques •
des postes de soudure, les appareils
de chauffage par induction

l’électricité statique •

Les chocs thermiques causés par •
d’importants ou de brusques chan­gements de température - laissez le
thermomètre se stabiliser pendant 30
minutes avant de l’utiliser

Ne laissez pas le thermomètre sur •
ou à proximité d’objets à température
élevée.

Professional disposal: Disposition professionnelle

Should the device become unsuitable
for use, it must be disposed of profes­sionally, such as at recycling centres
that accept electronic scrap.
Never dispose of the device in household
waste.
Please dispose of spent batteries re­sponsibly.

Si l’appareil ne peut plus fonctionner,
pour quelque raison que ce soit, veuillez
le mettre au rebut de manière appro­priée.
Les déchetteries allemandes vous
seront ici d’une grande utilité car elles
acceptent tous les déchets électroni­ques.
Ne jetez en aucun cas l’appareil avec
vos déchets ménagers.
Veuillez se débarasser des batteries
épuisées de façon responsable.

TFI 550

6

Deutsch

Inhaltsverzeichnis

Hinweise ............................................... 2

Vorsichtsmaßnahmen ......................... 4

Inhaltsverzeichnis ................................ 6

1 Beschreibung .............................. 8

2 Lieferumfang ............................. 10

3 Bedienung .................................. 10

3.1 Einlegen der Batterie ..............................10

3.2 Umschaltung °C/°F ................................10

3.3 LOCK Mode ...........................................10

3.4 Umschaltung Laserpointer ..................... 12

3.5 Hintergrundbeleuchtung ........................12

3.6 Emissiongrad .........................................12

3.7 Messentfernung und

Messfl eckgröße ......................................14

3.8 Sichtfeld ................................................. 14

3.9.1 Temperaturmessung mit Infrarot ............16

3.9.2 Temperaturmessung mit

NiCr-Ni-Fühler ........................................ 18

3.10 Batterieüberwachung .............................18

3.11 Weitere Betriebsarten ............................. 20

3.12 Alarm ...................................................... 22

3.13 Fehlermeldung .......................................22

3.14 Wichtige Hinweise .................................. 24

4 Kalibrierservice ......................... 24

5 Wartung ..................................... 26

6 Was tun wenn ............................ 26

7 Garantiebedingungen ............... 28

Anhang ............................................... 30

Emissionsfaktoren ............................................30

Technische Daten .............................................32

Konformitätserklärung

7

English Français

Table of contents

Table des matières

Notes .................................................... 3

Precautionary measures ..................... 5

Table of contents ................................. 7

1 Description .................................. 9

2 Scope of delivery ...................... 11

3 Operation ................................... 11

3.1 Loading the battery into the device ........11

3.2 Selecting °C and °F ................................11

3.3 LOCK Mode ...........................................11

3.4 Selecting laser pointer............................13

3.5 Background lighting ................................13

3.6 Degree of emission ................................13

3.7 Measurement distance,

size of mesurement spot ........................15

3.8 Field of vision .........................................15

3.9.1 Temperature meas. with infrared ............17

3.9.2 Temperature measurement

with NiCr-Ni sensor ................................19

3.10 Monitoring the battery ............................19

3.11 Further modes of operatio ...................... 21

3.12 Alarm ...................................................... 23

3.13 Error report ............................................. 23

3.14 Important notes ...................................... 25

4 Calibration service .................... 24

5 Maintenance .............................. 27

6 What to do when ....................... 27

7 Guarantee conditions ............... 29

Appendix ............................................ 31

Emission factors ............................................... 31

Technical data ................................................... 33

Declaration of conformity

Recommandations .............................. 3

Mesures de précaution ....................... 5

Table des matières .............................. 7

1 Description .................................. 9

2 Contenu de l’emballage ........... 11

3 Utilisation ................................... 11

3.1 Insertion des piles .................................. 11

3.2 Conversion °C/°F ...................................11

3.3 Mode verrouillage (LOCK mode) ................... 11

3.4 Conversion le laser pointer ....................13

3.5 Eclairage du fond ................................... 13

3.6 Degré d’émission ...................................13

3.7 Distance à l’objet et diamètre

du spot ...................................................15

3.8 Champ optique ......................................15

3.9.1 Mesure de la temp. aux infrarouges ....... 17

3.9.2 Mesure de la température avec

une sonde NiCr-N ..................................19

3.10 Contrôle des piles ..................................19

3.11 Autres modes d’utilisation ......................21

3.12 Alarme .................................................... 23

3.13 Messages d´erreur ..................................23

3.14 Recommandations importantes ............. 25

4 Service de calibrage ................. 24

5 Entretien .................................... 27

6 En cas de problèmes ................ 27

7 Conditions de garantie ............. 29

Annexe ................................................ 31

Facteurs d’émission ......................................... 31

Caractéristiques techniques ............................. 33

Déclaration de conformité

TFI 550

8

Deutsch

1 Beschreibung

Das Infrarot-Thermometer TFI 550 ist
für vielfältige Mess- und Kontrollaufga­ben in Industrie, Handel und Handwerk
geeignet.

Die Optik des Gerätes erfaßt die emit­tierte, refl ektierte und durchgelassene
Wärmestrahlung, die gebündelt und auf
einen Detektor fokussiert wird.

Die Geräteelektronik wandelt diese In­formation in einen Temperaturwert um,
der auf dem Display angezeigt wird.
Der eingebaute Laser wird zum Zielen
verwendet.

Sehr bald werden Sie feststellen, wel­che Vorteile Ihnen dieses einfach zu
bedienende und schnelle Gerät bei Ihren
Routinekontrollen bringt.

Einfach zielen, Messtaste (7) drük­ken.

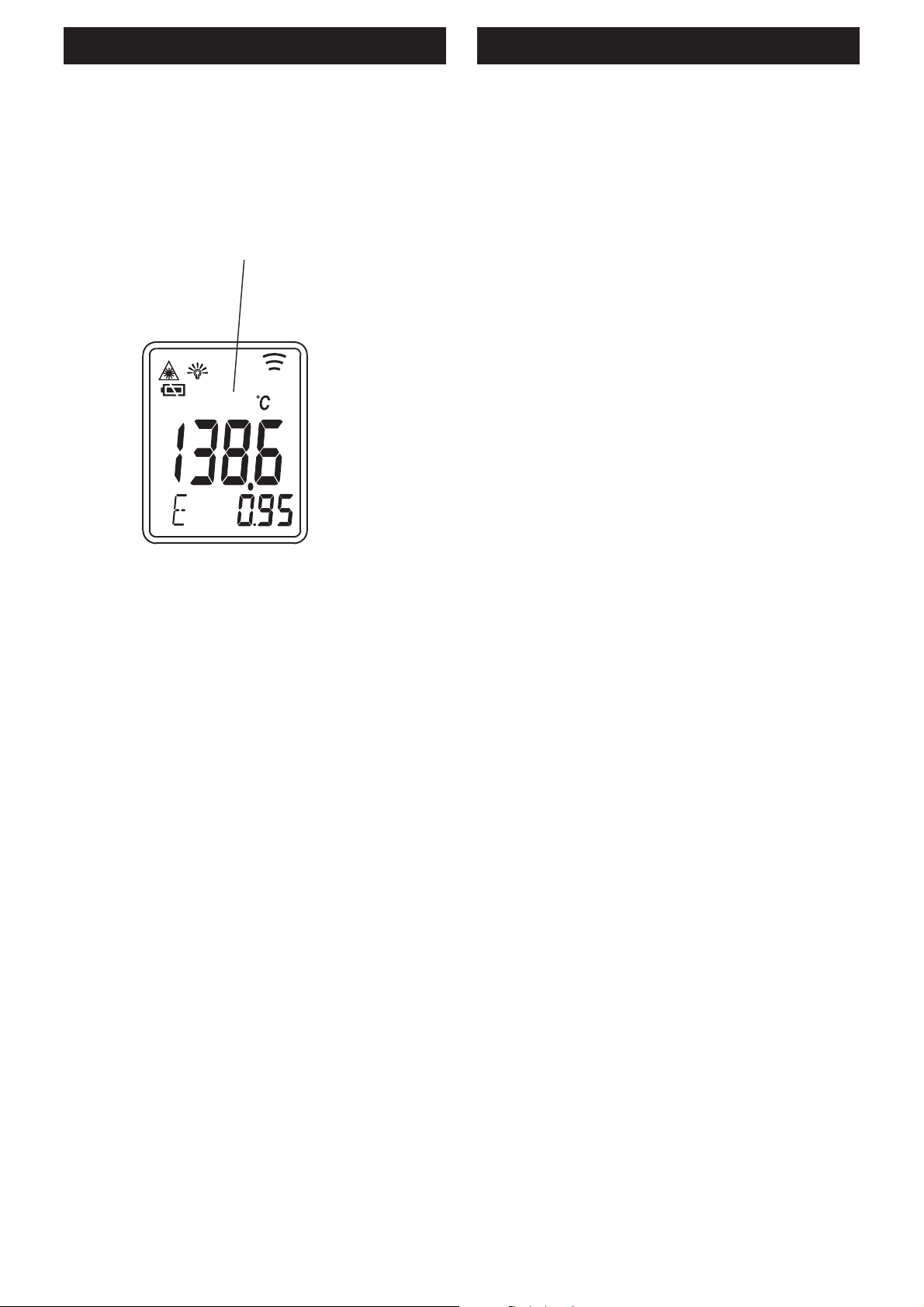

1.....Display (LCD)

2.....Up-Taste (LOCK Funktion)

3.....Mode-Taste (Betriebsart-Taste)

4.....Down-Taste/°C°F-Umschaltung

5.....SMP-Anschluß für NiCr-Ni-Fühler

6.....Messtaste

7.....Batterieabdeckung

8.....Infrarot Sensor

9.....LED

10...Laser

© Copyright by ebro Electronic GmbH & Co. KG

5

1

2

4

10

3

6

5

7

9

8

9

English Français

1340-1786 0309

1 Description

The infrared thermometer TFI 550 is
suited to a multitude of measurement
and control tasks in industry, trade and
crafts.

The optics of the device record the
emitted, refl ected and absorbed heat
radiation which is bundled and focussed
on a detector.

The device electronics change this infor­mation into a temperature value which
appears on the display. The built-in laser
is used for targeting.

You will soon note the numerous ad­vantages brought to you by this simply
operated and rapid device in your routine
checks.

Simply aim and press the measure­ment key (7).

1.....Display (LCD)

2.....Up-key (LOCK Mode)

3.....Operating mode key

4.....Down-key/°C°F selection

5.....SMP connection for NiCr-Ni sensors

6.....Measurement key

7.....Battery Cover

8.....Infrared sensor

9.....LED

10...Laser

1 Description

Le thermomètre infrarouge TFI 550 con­vient à de nombreuses applications de
mesure et de contrôle dans l’industrie,
le commerce et l’artisanat.

L’optique de l’appareil enregistre le
rayon calorifique dégagé, réfléchi et
émis, qui est rassemblé en un faisceau
et focalisé sur le détecteur.

L’électronique contenue dans l’appareil
transforme cette information en degrés,
lesquels s’affi chent ensuite sur l’écran.
Le laser a été intégré pour favoriser
l’ajustement.

Vous constaterez très bientôt tous les
avantages que vous apporte cet appareil
rapide et de manipulation simple lors de
vos contrôles de routine.

Viser tout simplement et appuyer sur
la touche de mesure (7).

1.....Affi chage (LCD)

2 ......Touche d’augmentation / mode verrouillage

3.....Touche du mode d’utilisation

4 .....Touche de réduction/ conversion °C°F

5.....Borne SMP pour la sonde NiCr-Ni

6.....Touche de mesure

7.....Couvercle des piles

8.....Lentille infrarouge

9.....LED

10...Laser

TFI 550

10

Deutsch

HOLD

SCAN

HOLD

SCAN

2 Lieferumfang

Überprüfen Sie den Inhalt der Verpackung
auf Vollständigkeit und Unversehrtheit.
Wenn Sie einen Schaden vorfinden
oder Grund zur Beanstandung haben,
wenden Sie sich bitte an ebro oder Ihren
Händler.

Teileliste:

Thermometer, incl. Batterie •

Kalibrierzertifi kat •

diese Bedienungsanleitung •

3 Bedienung

3.1 Einlegen der Batterien

Entfernen Sie den Batteriefachdeckel (8)
auf der Vorderseite des Thermometers.
Legen Sie zwei alkalische 1,5 V-Micro­Zellen AAA (z.B. Typ LR 03) in das Bat­teriefach ein.

Achten Sie auf die Polarität!

3.2 Umschaltung °C/°F

Um zwischen Celsius und Fahrenheit
umzuschalten, drücken Sie die Down­Taste (4).
Die erfolgte Änderung ist am Symbol
sichtbar.

°C/°F

3.3 LOCK Mode

Der Lock Mode ist besonders dann
nützlich, wenn die aktuelle Temperatur
permanent angezeigt werden soll.
Das Thermometer zeigt Ihnen bis zu
60 Min lang die aktuelle Temperatur an
oder solange, bis Sie wieder die Taste
(2) drücken.

HOLD

SCAN

11

English Français

2 Contenu de l’emballage

Veuillez vérifier que le contenu de
l’emballage est complet et intact. Si vous
constatez un dommage ou si vous avez
un motif de réclamation, adressez-vous
à ebro ou à votre fournisseur.

Liste des pièces fournies:

thermomètre avec pile incluse •

certifi cat de calibrage •

ce mode d’emploi •

2 Scope of delivery

Check the package contents for com­pleteness and possible damage. If you
fi nd damage or have a reason to make
a complaint, please contact ebro or your
dealer.

Parts list:

Thermometer, incl. battery •

Calibration certifi cate •

this operating manual •

3 Operation

3.1

Loading the battery into the
device

Remove the battery compartment cover
(8) on the front side of the thermometer.
Place two alkaline 1,5 V AAA microcells
(e.g. Type LR 03) in the battery com­partment.

Ensure correct polarity!

3.2 Selecting °C and °F

In order to switch between Celsius and
Fahrenheit, depress the down key (4).
The resulting change is visible by the
symbol.

3 Utilisation

3.1 Pose des piles

Enlevez le couvercle des piles (8) situé
sur le devant du thermomètre. Insérez
deux mini piles alcalines 1,5 V AAA (de
type LR 03) dans le compartiment.

Respectez les polarités!

3.2 Conversion °C/°F

Pour pouvoir passer des degrés Celsius
aux Fahrenheit, appuyez sur la touche
de réduction (4).

Le symbole change et

vous confi rme ainsi la modifi cation.

3.3 LOCK Mode

The Lock Mode is especially useful, if
the current temperature is supposed to
be constantly displayed.
The thermometer displays the
current temperature for 60 minutes or as
long as button (2) is depressed.

3.3 Mode verrouillage (LOCK mode)

Le Mode Verrouillage est particulière­ment utile quand la température actu­elle doit être affi chée en permanence.
Le thermomètre vous indique pendant
60 minutes la température actuelle ou
aussi longtemps jusqu´à ce que vous
rappuyez sur (2).
