Xoro HMB 1000 User Manual

Download

Micro Media-Player

with USB & Card Reader

HMB 1000

BEDIENUNGSALEITUNG

USER MANUAL

MANUEL D'EMPLOI

MANUAL DE OPERACIONES

INHALTSVERZEICHNIS

Inhaltsverzeichnis 3

Sicherheitshinweise 4

Hinweise

Recycling Informationen 7 Packungsinhalt 8 Eigenschaften 8

Schnellstart 9

Bedienelemente 10

Fernbedienung

Batterien einlegen 11 Tasten der Fernbedienung 12

Verbinden

Anschluss an ein TV-Gerät 13 Anschluss eines Soundsytems oder Verstärkers 14 USB und Kartenleser 15

Abspielen

Startseite 16 Auswahlmenü 16 Bilder 16 Filme 19 Musik 22 Textdateien 23 Dateien Allgemein 24 Kopieren von Dateien 25 Löschen von Dateien 26

Einstellungsmenü 27

Fehlerbehebung 29

Spezifikation 32

Glossar 33

Deutsch

HMB 1000 3

Deutsch

SICHERHEITSHINWEISE

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.

2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.

3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.

Verwendung

1. Abspielen ausgewählter Video-, Musik– oder Bilddateien von USB Speicher.

2. Abspielen ausgewählter Video-, Musik– oder Bilddateien von Speicherkarten.

3. Jede andere Verwendung ist nicht gestattet.

Stromversorgung

1. Fassen Sie das Gerät und den Stromadapter niemals mit feuchten oder nas-

2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrie-

3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert

4. Das Kabel des AC/DC Stromadapters ist ummantelt und isoliert den Strom.

5. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie

6. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausge-

7. Wenn Sie das Gerät längere Zeit nicht benutzen, dann trennen Sie den AC/DC

8. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es

9. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonsti-

10. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Lei-

11. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden,

12. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

13. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur

sen Händen an.

ben werden. Sollten Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.

werden.

Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

tauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert.

Adapter von dem Stromnetz.

längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

gen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

tungen, da dies zu Bränden oder elektrischen Schocks führen kann.

da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

mit einem feuchten Tuch gereinigt werden.

4 HMB 1000

SICHERHEITSHINWEISE

Betrieb und Aufstellung

1. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

2. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

3. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopps, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.

4. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.

5. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.

6. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

7. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.

8. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.

9. Vermeiden Sie Hitzestau am Gerät.

10. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.

11. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

12. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

USB Anschluss

Am USB Anschluss des Xoro-Gerätes darf aufgrund von CE-Richtlinien nur ein USB-Stick (USB Flashspeicher) angeschlossen werden.

Der HMB 1000 unterstützt USB-Sticks (USB Flashspeicher) bis zu einer Größe von 16 GB. Leider gibt es eine Vielzahl von unterschiedlichen USB-Sticks mit unterschiedlich verbauten Komponenten und es können nicht alle unterstützt werden.

Kartenleser

Der Kartenleser des HMB 1000 unterstützt SD, MMC und SDHC Speicherkarten bis zu einer Größe von 16 GB. Leider können Vielzahl der unterschiedlichen Speicherkarten nicht unterstützt werden.

Deutsch

HMB 1000 5

Deutsch

SICHERHEITSHINWEISE

Servicefall

1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem Personal.

2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist. b. Wenn Gegenstände in das Gerät gefallen sind. c. Wenn das Gerät mit Wasser in Berührung gekommen ist. d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie

nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich.

e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungs-

schwankungen aufweist.

3. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.

4. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.

5. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.

6. Starkes Rauchen beschädigt die Elektronik des Gerätes. Im Falle eines Defektes am Gerät welches durch starke Rauchentwicklung (Nikotin, Teer) verursacht wurde, kann keine Garantie übernommen werden.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Vergrößern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.

• Stecken Sie den Netzstecker des Media-Players in eine andere Steckdose als das gestörte Gerät.

• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

6 HMB 1000

HINWEISE

Recycling Informationen

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recylingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht. Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Deutsch

HMB 1000 7

Deutsch

HINWEISE

Packungsinhalt

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

• HMB 1000

• Fernbedienung

• AC/DC Stromadapter

• 3-poliges Komponentenadapterkabel (YUV)

• Audio/Video Adapterkabel

• Bedienungsanleitung

• Garantiekarte

Hinweise:

• Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlöschen der Garantie.

• Transportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung.

• Bitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.

• Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.

Eigenschaften

• Kompakter Multimedia Player

• USB 2.0 Host Anschluss für externe Speichermedien

• Integrierter Kartenleser für SD und MMC Speicherme-

dien

• Spielt Videoformate in MPEG-4 (MPEG-4 ASP und MPEG-4 Visual), MPEG-2 und MPEG-1

• Unterstützte Video-Container: VOB, AVI und MP4

• Spielt Bildformate in JPEG, BMP, TIF, GIF und PNG

• Spielt Musikformate in MP3, WMA V.9, AAC und Ogg

Vorbis

• 3-poliger Komponentenausgang mit Progressive Scan Unterstützung (Y Pb PR)

• Skaliert auf 720p via Y Pb Pr Videoausgang

• Stereo Audio Ausgang

8 HMB 1000

SCHNELLSTART

1. Verbinden Sie den Multimedia-Player mit dem TVGerät. Verwenden Sie ausschließlich die mitgelieferten Kabel. Stecken Sie den Klinkenstecker des gelb-rot-weißen Kabels in den mit AV OUT gekennzeichten Anschluß und das dreipolige andere Ende in den AV-Eingang des TV Gerätes. Wahlweise können Sie auch YUV Adapterkabel (rot-grün-blau) nutzen, verbinden Sie den Klinkenstecker mit dem YPbPr-Anchluss. Das andere Ende besteht aus drei farbigen Cinchstecker, die Sie entsprechend der Farbkennung mit dem Fernseher verbinden.

2. Schließen Sie das Netzkabel des AC/DC Stromadapters an die Steckdose an. Benutzen Sie dafür kein anderes Netzteil als das mitgelieferte.

3. Verbinden Sie einen USB Flashspeicher mit dem USB-Host Anschluss auf der Rückseite oder schieben Sie eine SD oder MMC Speicherkarte in den vorderseitigen Kartenleser ein.

4. Schalten Sie den Multimedia-Player ggf. mit der POWER Taste auf der Fernbedieung ein.

5. Gegenenfalls startet jetzt die Erstinstalltion. Hier können oder sollten Sie die OSD Sprache, Seitenverhältnis und das TV System (die Art des Videoausganges) anpassen.

6. Falls Sie eine YUV-Verbindung installiert haben und Ihr TV Gerät ist mindestens HDReady, dann wählen Sie 720p (dies bedeteutet eine Ausgabe des Videobildes von 720p). Andernfalls (im Falle einer CVBS/ FBAS-Verbindung) wählen Sie PAL CVBS.

7. Wählen Sie im Auswahlmenü eines der Piktogramme für den Kontent den Sie abspielen möchten aus und drücken Sie die ENTER Taste.

8. Wählen Sie im Dateibrowser die entsprechende Datei aus, die sie abspielen möchten und drücken Sie die ENTER Taste.

Deutsch

HMB 1000 9

Deutsch

BEDIENELEMENTE

Die Elemente der Vorderseite

SD Kartenleser Power Indikationsleuchte Infrarotempfänger

Die Tasten der Oberseite

EXIT Beenden oder Rückkehr ins Hauptmenü

 Navigation Unten  Navigation Rechts

ENTER Abspielen oder Bestätigen der Konfiguration

 Navigation Links  Navigation Oben

TV MODE Wechsel der TV Auflösung und des TV Ausgangs (CVBS und YUV)

Die Elemente der Rückseite

DC IN Stromanschluss des AC/DC Stromadapters USB Host USB 2.0 High Speed Anschluss AV OUT Audio/Video-Ausgang (Stereo-/FBAS-Signal) YPbPr 3-poliger Videokomponentenausgang

10 HMB 1000

FERNBEDIENUNG

Batterie und Bedienung der Fernbedienung

1. Öffnen Sie das Batteriefach. Schieben Sie die Feder (I) nach Rechts und ziehen das Batteriefach (II) nach unten.

2. Die Batterien für die Fernbedienung sind mit Folie umgepackt. Bitte entfernen Sie die Folie.

3. Benutzen Sie nur Batterien des Typs CR2025 (3 V).

4. Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-). Der Pluspol (+) zeigt nach oben.

5. Schieben Sie die Batterieklappe wieder auf.

6. Richten Sie die Fernbedienung immer auf das Sensor-Feld des DVD-Players. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.

7. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den HMB 1000 eine längere Zeit nicht benutzen.

Hinweise:

1. Entfernen und erneuern Sie alte Batterien. Sie könnten auslaufen und die Fernbedienung beschädigen.

2. Austretende Batterieflüssigkeit mit einem Tuch entfernen.

3. Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt, bitte die betroffene Stelle sofort säubern/waschen.

4. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.

5. Bei Augenkontakt die Augen auswaschen und einem Arzt aufsuchen.

Deutsch

HMB 1000 11

Deutsch

10.

11.

12.

13.

FERNBEDIENUNG

Tasten der Fernbedienung

1. Stand-By Taste (POWER)

2. TV Modus Taste (TV MODE)

3. OSD Informationen

4. Einstellungsmenü (SETUP)

5. Navigationstasten (

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.



)

6. Stopp-Taste

7. Audio-Taste

8. Nächstes Stück/Film (>>|)

9. Untertitel Taste (SUBTITLE)

10. Vorheriges Stück/Film (|<<)

11. Auswahl Bilder (PHOTO)

12. Hintergrundmusik während Bildwiedergabe

13. Auswahl Musik (MUSIC)

14. Stumm-Taste (MUTE)

15. Bildrotation (ROTATE)

16. Vergrößern Taste (ZOOM)

17. Abspielen/Pause Taste (PLAY/PAUSE)

18. Exit Taste (EXIT)

19. Abspielen / Bestätigen (ENTER)

20. Seitenverhältnis Taste (16:9/4:3)

21. Lautstärke erhöhen (VOL+)

22. Schneller Vorlauf (>>)

23. Lautstärke verringern (VOL-)

24. Schneller Rücklauf (<<)

25. Auswahl Filme (MOVIE)

26. Vorschaubilder (PREVIEW)

27. Hauptmenü-Taste (HOME)

  

12 HMB 1000

VERBINDEN

Anschluss an einem TV Gerät

Der Anschluss über ein YUV (Y Pb Pr) Kabel

YUV (Y Pb Pr) ist ein Videosignal, bei dem in der Signalübertragung Farb- und Helligkeitsinformationen getrennt werden. Ähnlich der RGB Übertragungstechnik werden die Signale über 3 Cinch-Leitungen übertragen. Diese Übertragungsart wird auch als Komponenten-Signal bezeichnet. Über YUV erhält man die bei analogen Videosignalen bestmögliche Signalübertragung. Schließen Sie das eine Ende (Klinkenstecker) des YUVKabels an den Anschluss YPbPr auf der Rückseite des Multimedia-Players an. Sie können das Kabel leicht über die drei Farben rot, grün und blau erkennen. Das andere Ende schließen Sie an den entsprechenden Eingang des TV-Geräts an. (Der Eingang ist normalerweise mit „Y Pb Pr“ oder „HDTV IN“ gekennzeichnet. Bitte beachten Sie auch die Bedienungsanleitung Ihres TV-Gerätes.) Wechseln Sie in den Einstellungen des Multimedia-Players zu YUV. Falls Ihr TV-Fernsehgerät auch progressive Scan unterstützt, können Sie durch die Auswahl der Auflösung (z.B. PAL 576p oder 720p) in den Einstellungen aktivieren. Sie können dazu ebenfalls die TV MODE Taste auf der Fernbedienung oder auf dem Gerät drücken, bis Sie die gewünschte Einstellung gefunden haben.

Da über YUV kein Ton übertragen wird, müssen Sie nun noch eine separate Verbindung für die Audiosignale herstellen. Nehmen Sie das zweite gelb-rot-weiße Adapterkabel und verbinden Sie den Klinkenstecker mit der AV OUT Buchse des MultimediaPlayers. Das andere Ende schließen Sie an den Audioeingang des TV-Geräts an. (Dieser ist normalerweise auch mit rot/weiß und der Aufschrift „AUDIO IN“ oder 'AV IN’ gekennzeichnet. Bitte beachten Sie auch die Bedienungsanleitung Ihres TVGerätes.) Schalten Sie das TV-Gerät ein und wählen Sie die entsprechende Eingangsquelle für diese Anschlussart. Bitte beachten Sie hierzu auch die Bedienungsanleitung Ihres TV-Gerätes).

Hinweis:

Achten Sie auf die Farben der drei Anschlüsse, wenn Sie das Gerät mit dem TV-Gerät verbinden. Wenn die Farben vertauscht werden, wird kein Bild oder ein Bild mit falschen Farben angezeigt.

Deutsch

HMB 1000 13

Deutsch

VERBINDEN

Anschluss an einem TV Gerät

Der Anschluss über ein Video (CVBS) Kabel

Mit diesem Video-Anschlusskabel werden die Signale für Helligkeit (Y-Signal) und Farbe (C-Signal) kombiniert übertragen. Diese Anschlussart sollte nur dann gewählt werden, wenn keine andere Anschlussart genutzt werden kann. Schließen Sie das eine Ende mit dem Klinkenstecker des gelb-rot-weißen Adapterkabel an den Anschluss AV OUT auf der Rückseite des Multimedia-Players an. Das andere Ende schließen Sie an den Video-Eingang des TV-Geräts an. (Der Eingang ist normalerweise mit „VIDEO IN“ oder 'AV IN' gekennzeichnet).

Das Audio/Video-Adapterkabel kann nun mit den Toneingang des TV-Gerätes verbunden werden. Schließen Sie das rote und das weiße Kabel entsprechend er Farbkennung an den Audioeingang des TV-Geräts an. Dieser ist normalerweise auch mit rot/weiß und der Aufschrift „AUDIO IN“ oder „AV IN“ gekennzeichnet. Falls das Kabel vertauschen, sind „nur“ der rechte und linke Audiokanal vertauscht.

Anschluss an einen Soundsystem oder AV-Verstärker

Stereo Verbindung

Schließen Sie das eine Ende mit dem Klinkenstecker des gelb-rot-weißen Adapterkabel an den Anschluss AV OUT auf der Rückseite des MultimediaPlayers an. Das andere Ende schließen Sie an den andere Seite des CinchKabels wird in den Stereo-Eingang des Verstärkers bzw. des Soundsystem angeschlossen, welcher manchmal mit AUX IN oder mit Stereo IN bezeichnet wird. Achten Sie immer auf die Farbkodierung des Kabels und der Anschlüsse. Schalten Sie den Verstärker oder das Soundsystem ein und wählen Sie den entsprechenden Eingang.

14 HMB 1000

VERBINDEN

USB Speicher einstecken

1. Positionieren Sie den USB Flashspeicher an dem USB Anschluss so, dass sich das Etikett oben befindet.

2. Drücken Sie den USB Speicher sanft komplett hinein, bis er fest sitzt.

Am USB Anschluss des Xoro-Gerätes darf aufgrund von CE-Richtlinien nur ein USB-Stick (USB Flashspeicher) angeschlossen werden.

Der HMB 1000 unterstützt USB-Sticks (USB Flashspeicher) bis zu einer Größe von 16 GB.

Leider gibt es eine Vielzahl von unterschiedlichen USB-Sticks mit unterschiedlich verbauten Komponenten und es können nicht alle unterstützt werden.

MultiMedia Karte, Secure Digital Karte oder XD Karte einlegen

1. Positionieren Sie die MMC-, SD–

oder XD-Karte so, dass sich das Etikett oben und die Kontakte unten befinden.

2. Fügen Sie die Karte mit der Einker-

bung rechts oben voran in den Steckplatz ein.

3. Drücken Sie die Karte sanft kom-

plett hinein, bis sie fest sitzt.

Hinweis: Achten Sie auf die eingekerbte Ecke der MMC- bzw. SD-Karte und dass Sie diese nicht falsch herum einstecken.

Der Kartenleser des HMB 1000 unterstützt SD, SDHC, MMC und XD Speicherkarten bis zu einer Größe von 16 GB. Bitte beachten Sie das bei XD Speicherkarten ausschließlich kleinere Größen unterstützt werden.

Leider können Vielzahl der unterschiedlichen Speicherkarten nicht unterstützt werden.

Deutsch

HMB 1000 15

Deutsch

Abspielen

Nach dem starten des HMB 1000 gelangen Sie in der Startseite (HOME). Dort befindet sich der Zugang zu dem Einstellungsmenü (SETUP).

Wenn Sie jetzt einen externen Speicher via USB oder Speicherkarte anschließen erweitert sich das Startverzeichnis um die Symbole USB und SD (für die Speicherkarten).

Mit den Pfeiltasten zwischen den Piktogrammen wechseln. Zum starten drücken Sie die ENTER Taste.

Falls Sie eine der möglichen Speicherart (USB oder SD) gewählt haben, erreichen Sie das Auswahlmenü. Das Auswahlmenü (SELECT MEDIA) enthält Piktogramme für Bilder (PICTURE), Filme (MOVIE), Musik (MUSIC), Text (TEXT) und Dateien (FILE). Bei der Auswahl von Bilder, Musik, Filme und Dateien wird der angeschlossene Speicher auf die unterstützten Formate gefiltert. Wählen Sie mit den Pfeiltasten < oder > eine Kategorie aus und aktivieren Sie diese mit der ENTER Taste.

Bilder (PICTURE)

Der HMB 1000 zeigt Bilder in den Formaten JPEG, TIF, GIF, BMP und PNG an. Um die Bildauswahl zu starten, wählen Sie im Auswahlmenü das Piktogramm Bilder (PICTURE) und drücken Sie die ENTER Taste. Wahlweise können Sie auch direkt die PICTURE Taste auf der Fernbedienung drücken. Falls Sie die Auswahl mit ENTER starteten, dann erschient eine Bildvorschau (Thumbnail View) aller vorhandenen Bilder. Je nach Anzahl der Bilder auf dem Speichermedium vergeht einige Zeit bis alle Bilder in der Vorschau angezeigt werden. Mit den Pfeiltasten

 können Sie nun ein einzelnes Bild in der Übersicht aus-

wählen.

 oder  können Sie

16 HMB 1000

Abspielen

Bilder

Wenn Sie im Auswahlmenü die PICTURE Taste gedrückt haben, dann startet sie Diavorführung (Slideshow) direkt.

Bild Anzeigen

Nachdem Sie ein Bild ausgewählt haben, können Sie entweder das Bild einzeln anzeigen lassen oder eine Diavorführung starten.

PLAY/PAUSE Startet Diavorführung ENTER Zeigt ausgewähltes Bild an

Die Parameter der Diavorführung können Sie im Einstellungsmenü festlegen. Die Optionen sind Anzeige Dauer des einzelnen Bildes (3 sek., 5 sek., 15 sek., 1 min., 15 min., 1 Std) und die Art der Übergangseffekte. Insgesamt stehen 9 verschiedene Übergangseffekte zur Verfügung. Bei der Auswahl Zufall wechselt der Effekt immer zufällig.

Weitere Tasten und deren Funktionen

|<< Vorheriges Bild >>| Nächstes Bild PLAY/PAUSE Pause während der Diavorführung ROTATE Rotieren des Bildes ZOOM Vergrößern MUSIC Startet Musik im Hintergrund EXIT oder STOP Beendet die Diavorstellung oder die Einzelbildwiederga-

be und wechselt in die Vorschauübersicht. BACKGROUND Spielt während der Diavorstellung Musik ab Musik und Bilder müssen im gleichen Verzeichnis sein.

Deutsch

HMB 1000 17

Deutsch

Abspielen

Bilder

Bild drehen

Wenn Sie die ROTATE Taste drücken, dann wird das Bild um 90° gegen den Uhrzeigersinn gedreht. Mehrmalige Drücken der ROTATE Taste bewirkt eine weitere Drehung um 90° gegen den Uhrzeigersinn. Wird während einer Diavorstellung die ROTATE Taste gedrückt, dann schaltet der HMB 1000 im aktuellen Bild in dem Pause-Modus und dreht dann das Bild.

Mit der PLAY/PAUSE Taste setzen Sie die Diavorstellung fort.

Hinweis:

Ein gedrehtes Bild können Sie auch vergrößern.

Bild vergrößern

Während ein Bild angezeigt wird, haben Sie die Möglichkeit dieses Bild zu vergrößern. Drücken Sie dazu die ZOOM Taste auf der Fernbedienung. Mehrmaliges Drücken der ZOOM Taste erhöht den Vergrößerungsfaktor. Die Sequenz der Vergrößerung ist:

Während der Vergrößerung befindet sich das Bild im Pause-Modus. Sie haben auch die Möglichkeit den Ausschnitt der Vergrößerung zu verändern. Nutzen Sie dazu die Pfeiltasten

Kontrollleiste

Während ein Bild angezeigt wird, können Sie durch drücken der OSD oder ENTER Taste eine Kontrollleiste anzeigen. Mit dieser Leiste haben Sie Zugriff

auf die wichtigsten Abspielfunktionen. Die sechs Symbole stehen für:

|<< Vorheriges Bild >>| Nächstes Bild

 oder  Abspielen bzw. Pause

° Drehen des Bildes  Stopp und Ende der Wiedergabe —> zurück in die

Bildvorschau Vergrößern

Die Leiste schaltet sich bei Inaktivität in der Regel nach einigen Sekunden ab, das Bild verbleibt aber im Pausen-Modus.

Normal —> x2 —> x4 —> x8 —> x16 —> Normal

    um den Ausschnitt zu verschieben.

18 HMB 1000

Abspielen

Filme

Der HMB 1000 unterstützt Filme in den verschiedensten Formaten. Die Formate sind MPEG-1, MPEG-2, MPEG-4 und Realmedia Videodateien.

Regeln für Filmdateien

1. Die Auflösung der Filmdateien sollte maximal 720x576 Pixel betragen.

2. Der Dateiname sollte nicht mehr als 56 Zeichen enthalten.

3. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so

erscheint an der Stelle dieses „_“ Zeichen.

4. Falls bei MPEG-4 Dateien der Abstand der einzelnen I-Frames mehr

als 30 Sekunden beträgt, dann kann es zu Störungen während des Abspielens kommen.

5. Bitte beachten Sie beim Erstellen der MPEG-4 Dateien, dass Video und

Audio nur mit der „interleave“ Option abgespielt werden können.

6. Dateien mit der Endung *.avi, *.mpg und *.mpeg werden angezeigt und

ggf. abgespielt. Andere Formate werden ggf. nicht abgespielt.

7. Verschiedene MPEG-4 Codices werden unterstützt. Sie müssen/sollten

nach dem anerkannten Standard MPEG-4 Part 2 (MPEG-4 SP/ASP) erstellt worden sein. Weiterhin nutzen Sie nur den AVI-Container für Ihre MPEG-4 Videodateien. Andernfalls kann es zu Fehlern bei der Darstellung kommen.

8. Dateien mit der Endung MP4 werden nur dann unterstützt, wenn Sie im

Standard (MPEG-4 Visual) vorliegen, wie z.B. von Nero Digital benutzt wird. Verwenden Sie ausschließlich AAC LC (in Stereo) Ton.

9. Realmedia Videodateien werden in der Regel mit der Endung RM oder

RMVB erkannt.

10. Container Formate wie MKV oder ähnliche werden nicht unterstützt.

11. Der Codec H.264 (MPEG-4/Part 10) oder VC1 wird nicht unterstützt.

Unterstütze Audioformate in den MPEG-x Dateien

• MPEG-4 (AVI): AC-3, PCM, MP3, WMA

• MPEG-4 (MP4): AAC LC Stereo

• MPEG-1/2: MP2 / MPA / AC-3

• Sampling Frequenz: 8 - 48 kHz (MP3) oder 32 - 48 kHz (WMA)

• Bitrate: 8 bis 320 kbps (MP3) oder 32—192 kbps

(WMA)

Mehr als zwei Audiospuren werden bei MPEG-4 Dateien nicht unterstützt. Mehrkanal-Ton (AC-3 / Dolby Digital) wird von dem HMB 1000 automatisch auf Stereo umgerechnet und ausgegeben.

Deutsch

HMB 1000 19

Deutsch

Abspielen

Filme

Nachdem Sie im Auswahlmenü Filme mit der ENTER Taste bestätigt haben, erscheint auf dem Bildschirm ein Dateibrowser.

Navigieren im Dateibrowser

Mit den Pfeiltasten aussuchen. Bei umfangreichen Datenbeständen auf einer Disk können Sie auch über die |<< oder >>| Taste seitenweise weiterblättern. Mit der ENTER Taste aktivieren Sie einen Ordner oder starten die Wiedergabe einer Filmdatei.

 oder  können Sie einen einzelnen Film oder Ordner

Abspielfunktionen

Starten Sie die Wiedergabe einer Filmdatei mit ENTER oder PLAY. Folgende Tasten stehen Ihnen zur Verfügung:

ENTER oder PLAY Abspielen PLAY/PAUSE Pausieren der Wiedergabe STOP oder EXIT Beenden der Wiedergabe. Zurück in den Dateibrowser << Schneller Rücklauf mit x2, x3 und x4 Geschwindigkeit >> Schneller Vorlauf mit x2, x3 und x4 Geschwindigkeit |<< Vorheriger Film >>| Nächster Film ZOOM Vergrößern mit den Faktoren x2, x4 und x8 OSD Kontrollleiste SUBTITLE An-/ Abschalten der externen MPEG-4 Untertitel AUDIO Wechsel der Audiosprache (in AVI max. 2 Sprachen) 16:9 / 4:3 Wechsel des Seitenverhältnisses VOL+ / VOL- Änderung der Lautstärke

20 HMB 1000

Abspielen

Filme

Externe MPEG-4 Untertitel

1. Wenn Sie bei MPEG-4 Filmen externe Untertitel benutzen möchten,

bitte nutzen Sie ausschließlich Untertitel die in SAMI (smi), MICRO DVD (sub), SUBRIP (srt) oder SUBVIEWER Version 2 (sub) formatiert sind.

2. Der HMB 1000 unterstützt nur eine externe MPEG-4 Untertitel

3. Bitte achten Sie auf die Namensgebung der Unteertiteldatei. Sie sollte

bis auf die Endung gleich lautend der Filmdatei sein, also FILM.AVI und z.B. FILM.SRT.

Anpassen des Seitenverhältnisses

In der Regel werden MPEG-4 Dateien immer im richtigen Seitenverhältnis automatisch angezeigt.

Im Gegensatz dazu kommt es bei MPEG-1 und MPEG-2 Dateien vor, dass das Seitenverhältnis verzerrt dargestellt wird. Die verzerrte Darstellung können Sie mit der 16:9/4:3 Taste auf der Fernbedienung wieder im richtigen Format darstellen lassen. Die richtige 4:3 Darstellung hat dann rechts und links einen schwarzen Balken.

Mehrmaliges Drücken der 16:9/4:3 Taste ändert die Anzeigeart.

Keep Aspect Ratio Darstellung des Films im vorliegenden Seitenverhältnis 4:3 Erzwingt die Ausgabe in 4:3, besonders hilfreich wenn

ein 4:3 TV Gerät benutzt wird. 16:9 Mode1 Vergrößert die Darstellung. Hilfreich bei 16:9 Filmen, die einen kleinen schwarzen Rand oben und unten enthalten. 16:9 Mode2 Vergrößert die Darstellung. Besonders hilfreich, wenn Sie Wide oder Cinemascope Filme in Vollbild darstellen möchten. Vollbild (Full Screen) Stellt den Film immer im Vollbild dar. Bei einem 16:9 TV-Gerät werden dann 4:3 Filme verzerrt dargestellt.

Kontrollleiste

Wenn Sie die OSD oder ENTER Taste während der Wiedergabe eines Filmes drücken, dann erscheint eine Kontrollleiste mit den wichtigsten Funktionen während der Wiedergabe.

Deutsch

HMB 1000 21

Deutsch

Abspielen

Musik

Nachdem Sie im Auswahlmenü Musik mit der ENTER Taste bestätigt haben, erscheint auf dem Bildschirm ein Dateibrowser. Bitte beachten bei Musikdateien auf die unterstützten Formate und Rahmenbedingungen.

Formate

Folgende Eigenschaften sollten Ihrer Musikdateien haben:

1. Folgende Formate werden unterstützt: MP3, WMA Version 9, AAC und

2. ID Tag Informationen werden angezeigt.

3. Frequenz: zwischen 8 - 48 kHz

4. Bitrate bis zu 320 kbps

5. Variable oder Konstante Bitrate

6. Dateinamen sollten nicht mehr als 56 Zeichen haben (ohne die En-

Navigieren im Dateibrowser

Mit den Pfeiltasten einen einzelnen Musikstücks oder Ordner aussuchen. Bei umfangreichen Datenbeständen auf einer Disk können Sie auch über die |<< oder >>| Taste seitenweise weiterblättern. Mit der ENTER Taste aktivieren Sie einen Ordner oder starten die Wiedergabe einer Musikdatei.

Abspielfunktionen

Starten Sie die Wiedergabe einer Filmdatei mit ENTER oder PLAY. Folgende Tasten stehen Ihnen zur Verfügung:

ENTER oder PLAY Abspielen PLAY/PAUSE Pausieren der Wiedergabe STOP oder EXIT Beenden der Wiedergabe. Zurück in den Dateibrowser << Schneller Rücklauf mit x2, x4 und x8 Geschwindigkeit >> Schneller Vorlauf mit x2, x4 und x8 Geschwindigkeit |<< Vorheriges Stück >>| Nächstes Stück VOL+ / VOL- Änderung der Lautstärke

OGG Vorbis.

dung). Sie sollten keine Sonderzeichen wie „/ ? * : < > l " etc enthalten.

 oder  können Sie

22 HMB 1000

Abspielen

Text

Der HMB 1000 enthält auch eine E-Book-Funktion. Das Gerät kann Textdateien im TXT Format anzeigen. Bitte beachten Sie die unterschiedlichen Formatierungsoptionen bei der Textdatei und bei dem Erstellen dieser Dateien. Nicht immer ist das Ergebnis optimal in der Darstellung Nachdem Sie im Auswahlmenü TEXT mit der ENTER Taste bestätigt haben, erscheint auf dem Bildschirm ein Dateibrowser.

Navigieren im Dateibrowser

Abspielfunktionen

Starten Sie die Wiedergabe einer Filmdatei mit ENTER oder PLAY. Folgende Tasten stehen Ihnen zur Verfügung:

ENTER oder PLAY Abspielen der Textdatei STOP oder EXIT Beenden der Textanzeige. Zurück in den Dateibrowser << Vorherige Zeile >> Nächste Zeile |<< Vorherige Seite >>| Nächste Seite

 oder  können Sie eine einzelne Textdatei oder Ordner

Deutsch

HMB 1000 23

Deutsch

Abspielen

Datei

Nachdem Sie im Auswahlmenü Datei mit der ENTER Taste bestätigt haben, erscheint auf dem Bildschirm ein Dateibrowser. In dieser Ansicht werden alle unterstützten Dateitypen angezeigt. Es findet keine Filterung wie bei Film, Musik, Bilder oder Text statt.

Navigieren im Dateibrowser

Mit den Pfeiltasten einen einzelne Datei oder Ordner aussuchen. Bei umfangreichen Datenbeständen auf einer Disk können Sie auch über die |<< oder >>| Taste seitenweise weiterblättern. Mit der ENTER Taste aktivieren Sie einen Ordner oder starten die Wiedergabe einer Datei. Je nach abgespielter Datei haben Sie verschiedene weitere Tasten und deren Funktionen zur Verfügung. Im Detail lesen Sie die voherigen Seiten.

Eine weitere wichtige Funktion ist das Dateimanagement. Hier können Sie zum Beispiel einzelne Dateien von einem Datenträger auf den anderen oder in ein anderes Verzeichnis kopieren. Ferner können Sie einzelne Dateien löschen.

Dateimanagement

Wählen Sie eine Datei aus und drücken Sie die Pfeiltaste mit einem 9 Symbol gekennzeichnet. Drücken Sie nun die OSD Taste auf der Fernbedienung und auf der linken Seite des Datebrowsers erscheint ein Optionsmenü mit:

• Kopieren

• Löschen

Wählen Sie mit den Pfeiltasten aus und bestätigen Sie die Auswahl mit der ENTER Taste.

 oder  können Sie

. Die Datei wird nun

 oder  die Option Kopieren oder Löschen

24 HMB 1000

Abspielen

Dateimanagement

Kopieren

Nachdem Sie Kopieren bestätigt haben, erscheint auf der rechten Seite die verfügbaren Speicherarten. Mit den Pfeiltasten können Sie einen Datenträger und bestätigen mit der Pfeiltaste

Nun können Sie auf dem anderen Datenträger mit den Pfeiltasten Zielverzeichnis aussuchen. Mit der Pfeiltaste einen Odner. Haben Sie das Ziel gefunden, dann können ie den Kopiervorgang mit der ENTER Taste starten.

Nach erfolgreichen Kopieren der Datei erscheint eine Bestätigung auf dem Bildschirm. Drücken Sie die ENTER Taste und dann kehren Sie in den Dateibrowser zurück.

Natürlich haben Sie auch die Möglichkeit mehrere Dateien gleichzeigt zu kopieren. Wählen Sie eine Datei aus und drücken Sie die Pfeiltaste Sie zu der nächsten Datei und makieren diese auch mit der Pfeiltaste Sie mit der Auswahl fertig sind, dann sind einige Dateien mit einem 9 Symbol markiert. Der Kopiervorgang wird wie oben beschrieben .

Mit der STOP Taste können Sie nach dem Markieren einer oder mehrerer Dateien abbrechen und kehren in den normalen Dateibrowser zurück.

Hinweis:

Das Kopieren einer ca. 420 MB großem Datei von SD Karte (2GB) auf USBStick (8GB) dauert ca. 2 Minuten. Die Zeit ist aber von den Speicherarten abhängig und kann ggf abweichen. Bei Verwendung von SDHC kann es ggf schneller sein.

 oder 

.

 oder  Ihr

 öffnen Sie

. Mit den Pfeiltasten  oder  navigieren

Deutsch

. Wenn

HMB 1000 25

Deutsch

Abspielen

Dateimanagement

Löschen

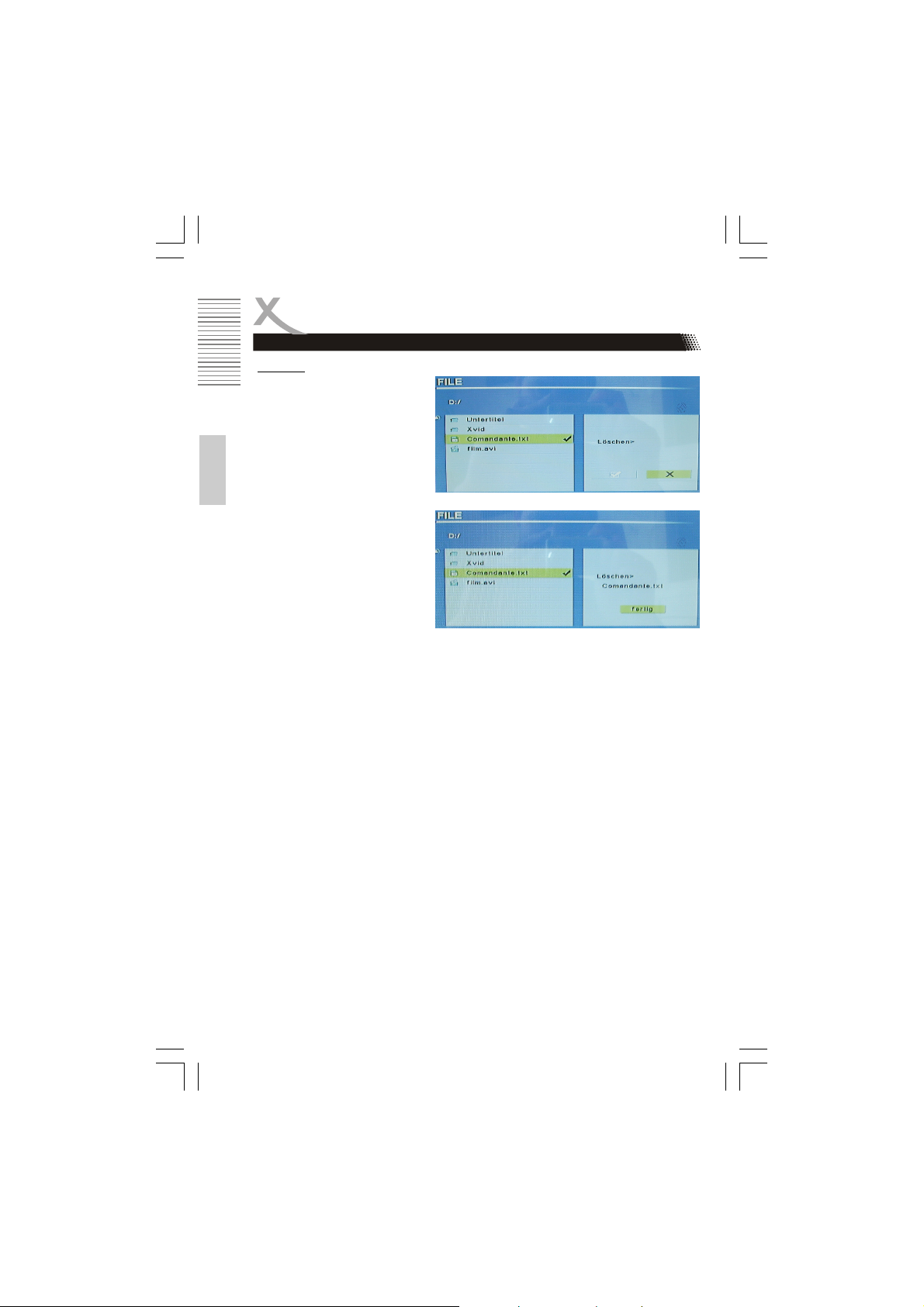

Nachdem Sie Löschen bestätigt haben, erscheint auf der rechten Seite eine Sicherheitsabfrage. Wenn Sie tatsächlich die ausgewählte Datei löschen möchten dann wechseln Sie mit der Pfeiltaste Schaltfläche 9. Drücken Sie die ENTER Taste und die Datei wird gelöscht.

Nach erfolgreichen Löschen erscheint auf dem Bildschirm die nebenstehende Meldung. Bestätigen Sie diese mit der ENTER Taste und Sie kehren in den normalen Dateibrowser zurück.

Den Löschvorgang können Sie bei der Sicherheitsabfrage noch abbrechen. Bestätigen Sie mit der ENTER das X-Feld und Sie kehren in den normalen Dateibrowser zurück.

Natürlich haben Sie auch die Möglichkeit mehrere Dateien gleichzeigt zu löschen. Wählen Sie eine Datei aus und drücken Sie die Pfeiltaste Pfeiltasten auch mit der Pfeiltaste einige Dateien mit einem 9 Symbol markiert. Der Löschvorgang wird wie oben beschrieben .

 zu der

. Mit den

 oder  navigieren Sie zu der nächsten Datei und makieren diese

. Wenn Sie mit der Auswahl fertig sind, dann sind

26 HMB 1000

Einstellungsmenü

In das Einstellungsmenü können Sie durch die SETUP Taste gelangen oder wenn Sie in der Startseite das Piktogramm SETUP aufrufen. Das Menü enthält nur die wichtigsten Einstellungen und Optionen.

Mit den Pfeiltasten navigieren. Mit der Pfeiltaste Option mit der ENTER Taste. Mit der EXIT oder HOME Taste gelangen Sie wieder in der Startseite des HMB

1000.

 oder  können Sie zu den einzelnen Einstellungen

 ändern Sie die Option. Bestätigen Sie die neue

Deutsch

Sprache

Hier definieren Sie die OSD Sprache, Meldungen und Hinweise.

Diavorstellung Zeitdauer

Hier definieren Sie wie lange das einzelne Bild während der Diavorstellung angezeigt wird. Die Optionen sind:

3 Sek. / 5 Sek. / 15 Sek. / 1 Min. / 15 Min. / 1 Std.

Übergangseffekte

Hier definieren Sie die Übergangseffekte während der Diavorstellung. Insgesamt 9 verschiedene Effekte gibt es. Dazu kommt noch die zufällige Auswahl (RANDOM) und die Option Aus für das Abschalten der Übergangseffekte.

Musik Wiederholungsmodus

Hier gibt es zwei Optionen, Alle wiederholen und Einzel wiederholen.

(Slideshow duration)

HMB 1000 27

Deutsch

Einstellungsmenü

Filme Wiederholungsmodus

Hier gibt es zwei Optionen, Alle wiederholen und Einzel wiederholen.

TV Typ

Hier stellen Sie den Typ Ihres Fernseher ein.

16:9 Für 16:9 Fernseher oder Monitore 4:3 Für 4:3 Fernseher oder Monitore

Video Ausgang

Hier wählen Sie die Art der Videoausgabe des HMB 1000.

PAL CVBS CVBS/FBAS Verbindung mit PAL TV-System PAL 576i YUV Verbindung mit 576i in PAL TV-System PAL 576p YPbPr -Verbindung mit 576p im PAL TV-System NTSC CVBS CVBS/FBAS Verbindung mit NTSC System NTSC 480i YUV Verbindung mit 576i in NTSC TV-System NTSC 480p YPbPr Verbindung mit 576p in NTSC TV-System 720p YPbPr Verbindung mit 720p Videoausgabe

Die Art und Weise der Videoausgabe können Sie auch mit der TV MODE Taste auf der Fernbedienung oder auf dem Gerät wechseln. Warten Sie einige Sekunden nach dem Drücken dieser Tasten. Falls das Bild auf dem Bildschirm verschwindet, drücken Sie erneut diese Taste bis ein stabiles oder sichtbares Bild angezeigt wird.

Grundeinstellungen

Diese Einstellung stellt die Grundwerte des HMB 1000 zurück. Alle persönlichen Einstellungen werden gelöscht.

Hinweis! Wenn diese Funktion aktiv ist, werden alle Einstellungen zurückgesetzt.

(Default)

28 HMB 1000

Fehlerbehebung

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. Technischer Kundenservice von Xoro/ MAS/ERS:

• Tel.: 040 - 77 11 09 17

• Internet: www.xoro.de/support.htm

Symptom Korrektur

Kein Strom

Keine Wiedergabe

Fernbedienung reagiert nicht

Keine Taste funktioniert

Schwarzer Rand bei 720p Videoausgabe am TV Gerät

• Stecken Sie den Stecker vorsichtig in die Steckdose

• Drücken Sie die POWER Taste auf der Fern- bedienung

• Überprüfen Sie den angeschlossenen Datenträger ob dieser richtig angeschlossen ist.

• Überprüfen Sie das Dateisystem des Datenträgers

• Kontrollieren Sie den Inahlt auf abspielbare

Dateien

• Entfernen Sie den Datenträger und schließen diesen erneut an

• Versuchen Sie einen anderen Datenträger

• Sind die Batterien richtig eingelegt (Polarität)?

• Batterien sind erschöpft. Bitte nutzen Sie neue.

• Richten Sie die Fernbedienung auf dem Infrarot-

sensor des HMB 1000.

• Entfernen Sie alle Hindernisse auf dem Weg des Signals (Fernbedienung und HMB 1000).

• Achten Sie auf den Abstand und dem Operationswinkel. Bitte nicht mehr als 5 Meter Abstand und einen Winkel von 30 Grad.

• Schalten Sie den HMB 1000 mit der POWER Taste auf der Fernbedienung aus.

• Trennen Sie das Gerät komplett von Stromnetz und warten Sie einige Minuten. Verbinden Sie den HMB 1000 erneut und überprüfen Sie die Funktionen.

• Bei einer Videoausgabe von 720p durch eine YPbPr Verbindung kann es zu einem kleinen schwarzen Rand kommen. Dies ist kein Fehler, sondern eine normale Erscheinung.

Deutsch

HMB 1000 29

Deutsch

Fehlerbehebung

Symptom Korrektur

Kein Ton

Kein Bild am VideoAusgang

Falschfarbendarstellung bei YUV

Bildflimmern bei YUV Verbindung

USB / Kartenleser: Ruckeln der Wiedergabe bei Filmen

• Überprüfen Sie die Lautstärke.

• Überprüfen Sie die Kabelverbindung

• Ist der richtige Eingang am TV Gerät aktivert

• Bei YUV-Verbindung müssen Sie noch eine

Audioverbindung etablieren.

• AV-Verstärker ist eingeschaltet?

• Achten Sie auf den richtigen Eingang am

Verstärker.

• Bitte wechseln Sie die Tonspur in der Filmdatei, da ggf eine nicht unterstützte Tonspur vorliegt.

• Kontrollieren Sie die Parameter und Format des Musikstückes

• Achten Sie darauf, dass der LCD an ist.

• Achten Sie auf die richtige Kabelverbidung

• Drücken Sie die TV MODE Taste auf der

Fernbedienung oder auf dem Gerät. Sie können die Taste mehrmals drücken, bis ein Bild erscheint.

• Verbinden Sie den HMB 1000 nur mit CVBS/ FBAS (gelbes Kabel) mit dem TV Gerät und drücken die TV MODE Taste mehrmals bis ein Bild erscheint.

• Stecken Sie den YUV Adapterstecker ganz in den HMB 1000 am YPbPr-Anschluß.

• Achten Sie auf der Farbkodierung der Kabel während der Verbindung mit dem TV Gerät.

• Drücken Sie mehrmals die TV MODE Taste oder auf dem Gerät bis ein Bild am TV erscheint.

• Kontrollieren Sie die Kabelverbinidung am HMB 1000 und am TV Gerät.

• Drücken Sie die TV MODE Taste (oder die MODE Taste auf dem Gerät) bis ein stabiles

Bild erscheint.

• Bei sehr hohen Bitraten und Fehler in Videodatenstrom (wie zum Beispiel bei DVB-S oder DVB-T Aufnahmen) können Ruckler vorkommen. Überprüfen Sie die Bitrate und ggf den Videodatenstrom auf Fehler.

30 HMB 1000

Fehlerbehebung

Symptom Korrektur

USB / Kartenleser: Kann keine Medien erkennen

Keine Untertitel

Falsches Seitenverhältnis bei Filmdateien

• Achten Sie auf die richtige Verbindung des Speicher und stellen Sie sicher, dass dieser nicht falsch herum angeschlossen wurde.

• Benutzen Sie eine Speicher mit einer kleineren Größe und/oder eines anderen Herstellers.

• Achten Sie auf die Größe des externen Speichers.

• Drücken Sie die SUBTITLE Taste

• Falsches MPEG-4 Untertitelformat.

• Bitte benennen Sie die MPEG-4 Untertitel mit

dem gleichen Dateinamen wie der Film (Film.avi und Film.srt).

• Es wird nur eine Untertiteldatei bei AVI unterstützt

• Drücken Sie die 16:9/4:3 Taste auf der Fernbedienung. Sie können die Taste mehrmals drücken, bis das richtige Seitenverhältnis angezeigt wird.

Deutsch

Keine Anzeige von Dateien im Dateibrowser

• Drücken Sie die PICTURE, MOVIE, MUSIC oder TEXT Taste und wählen einen entsprechenden Kontent aus.

• Datenträger ist leer.

• Durchsuchen Sie die Ordner nach abspielbaren

Dateien

• Wechseln Sie von der Bild–, Film–, Musik– und Textauswahl in die Dateiauswahl.

HMB 1000 31

Deutsch

Spezifikationen

Spannungsversorgung AC: 100-240V mit 50/60 Hz

: 5 V mit max. 2 A

Stromaufnahme max. 10 Watt / Stand-By 2 Watt Gewicht 0,2 Kg mit Fernbedienung Abmessungen (B x H x T) 113 x 18 x 90 mm

Signal System NTSC / PAL

Video DAC

Audio DAC

Anschlüsse Video

: Ausgangslevel Signal/Rausch-Verhältnis: Auflösung:

: 96 kHz mit 24bit Ausgangslevel Analog Signal/Rausch-Verhältnis: Dynamischer Bereich: Frequenzbereich:

: CVBS (Klinke), YUV (Klinke)

Audio

: Analog Stereo (Klinke)

Andere Kartenleser, DC IN

: 1,0 Vp-p (75 Ohm)

> 60 dB

mehr als 700 linien

: 1,4 Vp-p (1 kHz, 0 dB)

> 85 dB

> 80 dB

20 Hz - 20 kHz

: USB 2.0 Host (High speed), SD/MMC

32 HMB 1000

Glossar

5.1 Kanal / AC-3

5.1-Mehrkanalcodierung bedeutet, dass sowohl fünf Kanäle mit voller Bandbreite (Links, Center, Rechts, Surround links, Surround rechts) als auch ein Tieftonkanal vorhanden sind (für diesen steht das ".1" er sorgt für das dröhnende Bassgrollen, das Sie auch in einem gut ausgestatteten Kinosaal hören und spüren). Sowohl Dolby Digital® als auch DTS® unterstützen 5.1-Codierung und -Decodierung.

CVBS

Composite Video Schnittstelle. Das Videosignal wird über eine einzige Leitung übertragen. Diese Schnittstelle sollten Sie nur dann verwenden, wenn Ihr Wiedergabegerät keine andere von ihrem Xoro Fernseher unterstützte Schnittstelle hat, da die Übertragung über CVBS prinzipiell ein deutlich schlechteres Bild liefert als andere Übertragungsarten. Zu erkennen ist die CVBS-Schnittstelle an der gelben Farbe des Cinch-Steckers.

Dolby Digital® 5.1

Dolby Digital® 5.1 ist ein Verfahren zur Übertragung und Speicherung von 5.1Kanal-Tonspuren bei digitalen Medien wie DVDs, digitalem Kabelfernsehen, terrestrisch übertragenem Digitalfernsehen (DTV) und Satellitenübertragungen. Anders als bei den Codier- bzw. Decodierverfahren Dolby Surround® und Pro Logic®, die die Kanaltrennung aufgeben, um Surround-Sound in StereoTonspuren unterbringen zu können, handelt es sich bei Dolby Digital® um ein diskretes Verfahren, bei dem die verschiedenen Kanäle während der Codierung und Decodierung vollständig voneinander getrennt bleiben. Dolby Digital 5.1 ist der Industriestandard für die Codierung von DVD-Filmen mit Surround-Sound.

DSP

Digital Signal Processor. Abkürzung für Mikrochips, die Signale (z.B. den Ton) digital weiterverarbeiten (z.B. wird Virtual Surround durch einen DSP erzeugt).

Interlaced

Bildaufbauverfahren im Zeilensprungverfahren. Hierbei werden nacheinander zwei um eine Bildzeile versetzte Halbbilder erzeugt. Dies ist das übliche Verfahren bei herkömmlichen 50 Hz TV Geräten.

Kartenleser

Ein Kartenleser ist ein Gerät, das auf Chipkarten in verschiedenen Formaten meistens lesend zugreifen kann. Auch Schreibvorgänge sind möglich, sofern die Chipkarte dieses aus Sicherheitsgründen (Schreibschutz) unterstützt. Kartenlesegeräte gibt es sowohl als externe, als auch als interne Form. Die interne Form befindet sich im Gehäuse selbst und ist mit der Hauptplatine des Gerätes verbunden.

Deutsch

HMB 1000 33

Deutsch

Glossar

MP3

Der MPEG 1 Layer 3 Codec, kurz MP3, wurde 1987 vom Fraunhofer Institut für Integrierte Schaltungen erfunden und war damals ein revolutionärer Komprimierungsalgorithmus. 1992 wurde dieser Teil des MPEG 1-Formats. Da es aber eine erstaunlich gute Qualität bei sehr kleinen Dateigrößen hatte, popularisierte es sich schnell als eigener Standart. Man kann mit diesem Codec Audio-Dateien auf eine Größe von 1 MB / Minute verkleinern.

MPEG-4

MPEG-4 ist ein MPEG-Standard (ISO/IEC-14496), der unter anderem Verfahren zur Video- und Audiokompression beschreibt. Ursprünglich war das Ziel von MPEG-4, Systeme mit geringen Ressourcen oder schmalen Bandbreiten (Handy, Videophone, ...), bei relativ geringen Qualitätseinbußen zu unterstützen. Jedoch deckte der H.263 Standard der ITU diesen Bereich bereits sehr gut ab, so dass die MPEG-Entwickler in MPEG-4 für reine Videokompression H.263 fast vollständig übernahmen und sich mit MPEG-4 der weiteren Funktionalität auf Bildkomponenten (z.B. audiovisuelle Objekte, etwa Buttons für Perspektivwahl) widmeten. Kombiniert wird MPEG-4 meistens mit den populären Audiokompressionsverfahren MP3 oder mit Dolby Digital Verfahren AC-3.

NTSC

Vor allem in Amerika und Asien verbreiteter Fernsehstandard. 525 (480 sichtbare) Zeilen und 60 Hertz Bildwiederholfrequenz. Bezeichnet die Art, wie die Bildinformationen (Helligkeit, Farbe, Art des Bildaufbaus, Bildwiederholfrequenz usw.) übertragen werden. In Europa findet man diesen Standard in der Regel nur auf importierten Medien (z.B. amerikanischen DVD‘s).

OSD

Als OSD (On Screen Display) bezeichnet man die auf dem Bildschirm angezeigten Menüs und Optionen. Das GUI stellt die Schnittstelle zwischen der Gerätehardware und dem Benutzer her.

PAL

Europäischer Fernsehstandard. Steht für Phase Alternation Line; Bildwiederholfrequenz: 50 Hz, Zeilenauflösung: 625 Zeilen, davon 576 sichtbar. Bezeichnet die Art, wie die Bildinformationen (Helligkeit, Farbe, Art des Bildaufbaus, Bildwiederholfrequenz usw.) übertragen werden.

Seitenverhältnis: 4:3 und 16:9

"Vollbildformat" ("Full Frame") bezieht sich auf Inhalte, die für die Darstellung auf TV-Geräten mit einem Seitenverhältnis von 4:3 entwickelt wurden. "Breitbildformat" ("Widescreen") bezieht sich auf Inhalte, die für die Darstellung auf Bildschirmen mit einem Seitenverhältnis von 16:9 (wie z. B. BreitbildFernsehgeräte) entwickelt wurden.

oder auch GUI genannt

34 HMB 1000

Glossar

Werden Inhalte im Breitbildformat auf einem 4:3-Bildschirm angezeigt, so erscheinen im entstehenden Leerraum am oberen und unteren Bildrand schwarze Streifen.

USB

Der Universal Serial Bus (USB) ist ein serielles Bussystem zur Verbindung eines Computers mit externen Geräten. Mit USB ausgestattete Geräte oder Speichermedien können im laufenden Betrieb miteinander verbunden und angeschlossene Geräte sowie deren Eigenschaften automatisch erkannt werden. USB erlaubt es einem Gerät, mit 1,5 Mbit/s, 12 Mbit/s oder mit 480 Mbit/s Daten zu übertragen. Diese Raten basieren auf dem Systemtakt der jeweiligen USBGeschwindigkeit und stellen die physikalische Datenübertragungsrate dar. Die Toleranzen werden für „USB 2.0“-Geräte und für die älteren USB 1.0/1.1 Geräte getrennt behandelt. Der tatsächliche Datendurchsatz liegt darunter. Im USBStandard ist eine maximale theoretische Datenlast bei High-Speed unter idealen Bedingungen von 49.152.000 Byte/s (Isochronous Mode), beziehungsweise

53.248.000 Byte/s (Bulk-Mode) angegeben. Dazu kommt die Verwaltung der Geräte, so dass bei aktuellen Systemen eine nutzbare Datenrate in der Größenordnung von 320 Mbit/s (40 Mbyte/s) bleibt. Bei älteren Systemen wurde diese durch eine unzureichende Anbindung des USB-Chips an den Systembus zusätzlich reduziert.

YPbPr / YCbCr / YUV

Videosignal, bei dem in der Signalübertragung Farb- und Helligkeitsinformationen getrennt werden. Ähnlich der RGB Übertragungstechnik werden die Signale über 3 Cinch-Leitungen übertragen. Wird auch als Komponenten-Signal bezeichnet. Über YUV erhält man die bei analogen Videosignalen bestmögliche Signalübertragung.

Deutsch

HMB 1000 35

Deutsch

36 HMB 1000

Table of Content

Table of Content 3

Safety Information 4

Notes

Recycling Information 7 Package Content 8 Features 8

Quick Start Guide 9

Main Unit 10

Remote Control

Insert battery and operation range 11 Buttons 12

Connecting

To a TV set 13 To a Sound System or AV Receiver/Amplifier 14 USB and Card Reader 15

Playback

Home Page 16 Select Media 16 Picture 16 Movie 19 Music 22 Text files 23 Files in General 24 Copy of files 25 Delete of files 26

Setup 27

Troubleshooting 29

Specification 32

Glossary 33

English

HMB 1000 3

English

Safety Information

User Manual

1. All the safety and operating instructions should be read before the product is operated.

2. Retain Instructions - The safety and operating instructions should be retained for future reference.

3. All warnings on the product and in the operating instructions should be adhered to.

4. All operating and use instructions should be followed.

Operation

1. Playback of Video, Music, Pictures and Text files from USB storages.

2. Playback of Video, Music, Pictures and Text files from Card storages.

Power Supply

1. Never touch the plug with wet hands.

2. If you want to pull the plug out of the plug socket, always pull directly on

3. Make sure that the power cable is not bent, caught or run over and that

4. Make sure that the power cable is not wound around the device while in

5. Never place the machine on the power cable while it is being operated.

6. Only use extension cables that are designed for the power consumption

7. Keep the appliance away from rain and any moisture.

8. Only operate the machine if the electrical voltage stated on the type

9. Do not stand vases etc. on the appliance. Water could seep into the

10. Do not open the appliance.

11. Pull out the mains plug if the appliance is not to be used over a longer

12. Take care that nobody can trip over the power supply cable.

Card Reader

The Card Reader off the HMB 1000 support SD, SDHC and MMC memory cards. SD, SDHC and MMC can be recognizes up to a size of 16 GB.

the plug. Never pull on the cable as it could tear.

it does not come into contact with heat sources.

operation.

level of the machine.

plate beneath the machine agrees with the voltage on your plug socket. The wrong voltage can destroy the machine.

appliance.

period of time.

4 HMB 1000

Safety Information

Operation and Position

1. Do not connect accessories on the player which are not defined by the manufacture.

2. Do not place this product on an unstable cart, stand, tripod, bracket, or table. The product may fall, causing serious injury to a child or adult, and serious damage to the product. Use only with a cart, stand, tripod, bracket, or table recommended by the manufacturer, or sold with the product. Any mounting of the product should follow the manufacturer's instructions, and should use a mounting accessory recommended by the manufacturer.

3. A product and cart combination should be moved with care. Quick stops, excessive force, and uneven surfaces may cause the product and cart combination to overturn.

4. The player is able to show a still image on the TV screen or monitor over an unlimited period of time. This can cause damage to the screen. It is therefore advisable to activate the screen saver. Or switch the player off, if the device is not in use.

5. Do not uses the player permanent in the 4:3 mode. This can cause damage to the screen.

6. Do not increase the volume when the player is just playing very quiet sections. This cold damage the speaker if very loud passages starts all of a sudden after the quiet section.

7. Switch the player off by the POWER button if it is not going to used for a longer period of time.

8. Disconnect the main plug during thunderstorms.

9. Slots and openings in the cabinet are provided for ventilation and to ensure reliable operation of the product and to protect it from overheating, and these openings must not be blocked or covered.

10. The openings should never be blocked by placing the product on a bed, sofa, rug, or other similar surface.

11. This product should not be placed in a built-in installation such as a bookcase or rack unless proper ventilation is provided or the manufacturer's instructions have been adhered to.

12. Protect the device against weather influences, moistures and high temperature.

13. Never spill liquid of any kind on the product.

14. Do not expose the device and the remote control to direct sunlight.

USB Port

Due to the legal requirements of CE-conformity, the customer is asked to only connect USB-Sticks to the USB port. The HMB 1000 can be support USB-Sticks up to 16 GB. Please note, that many different brands and electronically equipments in use, so that the device may be not support all of them.

English

HMB 1000 5

English

Safety Information

Defect

1. Servicing - Do not attempt to service this product yourself as opening or removing covers may expose you to dangerous voltage or other hazards. Refer all servicing to qualified service personnel.

2. Damage Requiring Service - Unplug this product from the wall outlet and refer servicing to qualified service personnel under the following conditions: a. When the power-supply cord or plug is damaged. b. If liquid has been spilled, or objects have fallen into the product. c. If the product has been exposed to rain or water. d. If the product does not operate normally by following the operating instructions. Adjust only those controls that are covered by the operating instructions as an improper adjustment of other controls may result in damage and will often require extensive work by a qualified technician to restore the product to its normal operation. e. If the product has been dropped or damaged in any way, and

3. When the product exhibits a distinct change in performance this indicates a need for service.

4. When replacement parts are required, be sure the service technician has used replacement parts specified by the manufacturer or have the same characteristics as the original part. Unauthorized substitutions may result in fire, electric shock, or other hazards.

5. Please read in the section Troubleshooting our service address and phone number.

6 HMB 1000

Notes

Recycling Information

Recycling of electronic devices

This product is designed and manufactured with high quality materials and components which can be recycled and reused. This symbol means that electrical and electronic equipment, at their end-of-life, should be disposed of separately from your household waste. Please, dispose of this equipment at your local community waste collection/recycling centre. In the European Union there are separate collection systems for used electrical and electronic product. Please, help us to conserve the environment we live in!

Recycling of paper and carton

The material recycling symbol on the carton and user manual denotes that they are recyclable. Dispose them not with the normal household waste.

Recycling of plastic parts

The material recycling symbol on the plastic parts denotes that they are recyclable. Dispose them not with the normal household waste.

Green Dot

The “Grüne Punkt” denotes that the MAS Elektronik AG pays a duty to the “Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung“.

English

HMB 1000 7

English

Notes

Package Content

When opening the package of this Portable-DVD player please make sure that the following accessories are included:

• HMB 1000

• Remote Control

• AC/DC power adapter

• 3-wire video component adapter cable

• Audio/video adapter cable

• User Manual

• International Warranty Card

Notes:

• If any item should be damaged or missing, please contact your dealer without delay.

• Keep the packaging materials, you may need them to transport your player in the future.

• Always transport or send the player in its original packing.

• Do not change or modify any components of the device or accessories.

Features

• Compact Multimedia-Player

• USB 2.0 Host port for external storages

• SD, SDHC and MMC card reader

• YPbPr RCA video output

• Upscaling to 720p

• Plays video files in MPEG-4 (MPEG-4 ASP and MPEG-

4 Visual), MPEG-2 and MPEG-1 formats

• Supports video container in VOB, AVI and MP4

• Plays pictures in JPEG, BMP, TIF, GIF and PNG

• Plays music files in MP3, WMA V.9, AAC and Ogg

Vorbis formats

• Stereo Audio and CVBS Video output

8 HMB 1000

Quickstart Guide

1. Connect the multimedia player with a TV set. Do not use any other cable otherwise specified by your dealer. Plug the phone jack of the yellow-red-white adapter cable into the AV OUT labelled port und the 3-wire RCA end into the related AV Input of the TV set. You can uses also plug the phone jack of the redgreen-blue adapter cable into the YPbPr labelled port und the 3-wire RCA end into the related input of the TV set. Please pay attention of the colours by connecting the cable.

2. Connect the power adapter (supplied with the player) to the side input and to a wall outlet. Do not use any other device otherwise specified by your dealer.

3. Connect an USB-Stick with the USB port on the rear side or insert a SD or MMC Card in the card reader (front side).

4. If necessary and the device does not starts automatically please press the POWER button on the remote control to start the HMB 1000.

5. By first time starting of the device the HMB 1000 appears the setup settings.Here you can choose the OSD Language, the Aspect Ratio and the TV System (the kind of video outputs).

6. If you uses a YPbPr video connection and your TV set is HD Ready compatible, than you can choose the video putput of 720p. The device scales up the video signal to a resolution of 1280 x 720. If you using only Video (CVBS) than please uses the settings PAL CVBS.

7. If the external storages is connected to the HMB 1000, than you can choose in the SELECT MEDIA menu the kind of content which you want to playback.

8. Choose the content in the filebrowser (or by the thumbnial view) and start the playback with the PLAY/PAUSE or ENTER button.

English

HMB 1000 9

English

Main Unit

The elements of the front side

SD Card Reader Power Power indication light. RED is ON, Infra red receiver

The button of the top side

EXIT Stops the playback or return to main menü

 Navigation button down  Navigation button right

ENTER Start of playback or confirm the settings

 Navigation button left  Navigation button up

MODE Changes TV output and resolution (CVBS and YUV)

The elements of the rear side

DC IN Power adapter input USB Host USB 2.0 High Speed port AV OUT Audio/Video output (Stereo-/CVBS signal) YPbPr 3-wire Video component output

10 HMB 1000

Remote Control

Insert battery

• Prior to shipping, a separating film was applied to

the battery. Remove this film.

• Please uses battery only with the type of CR2025

(3V).

• Open the battery cover. Move the clip (I) to the right

and pull the battery cover (II) down.

• Insert the battery into the receptacle. Please pay

attention on the polarity and the right position of the battery.

• Insert the receptacle into the remote.

• For the best results, aim the remote towards at the

player. Stay within 5 metre and angles of 60 degrees or less.

• Under normal use the battery will last for one year.

• Remove battery during storage or when you are not

using the Multimedia player for a long time.

Notes:

1. Weak batteries can leak and several damage by the remote control.

2. Leaking out battery acid can damage your health.

3. Remove the battery from the battery compartment as soon as it is exhausted or if the remote control is not going to be used for a longer period of time.

4. Wipe up leaked out battery acid with a cloth.

5. In case of skin contact immediately wash the affected area.

6. Seek medical advice if battery acid has been swallowed. In case of contact with your eyes wash out the eyes and seek medical advice.

English

HMB 1000 11

English

10.

11.

12.

13.

Remote Control

Buttons of the Remote Control

1. POWER button

2. TV MODE button

3. OSD button

14.

4. SETUP button

15.

5. Navigation Cross (

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

  )

6. STOP button

7. AUDIO button

8. Next button (>>|)

9. SUBTITLE button

10. Previous button (|<<)

11. PHOTO selection button

12. Background Music button during picture slideshow

13. MUSIC selection button

14. Mute button

15. ROTATE button

16. ZOOM button

17. PLAY/PAUSE button

18. EXIT button

19. ENTER button

20. Aspect Ratio button (16:9/4:3)

21. Increase Volume (VOL+)

22. Fast Forward button (>>)

23. Decrease Volume (VOL-)

24. Fast rewind button (<<)

25. Picture Preview button

26. MOVIE selection button

27. HOME button

 

12 HMB 1000

Connecting

Connecting with a YUV (Y Pb Pr) cable

YUV (Y Pb Pr) is a transmission technology separating colour and brightness information in the signal. Similar to RGB, the signals are transmitted on a 3 wire cinch [RCA] cable. This way of transmission is also called “component”. This connection offers best picture quality available with analogue signal transmission. Plug the adapter cable into the Y Pb Pr labelled socket on the rear side of your Multimedia player. You can recognize the sockets by their colours red, green and blue easily. The other side of the cable must be connected to the Y Pb Pr input socket of the TV-set (usually labelled „Y Pb Pr“ or „HDTV IN“. Please change the video output in the Setup settings to PAL 576i. In case, that your TV set supports progressive Scan, you can choose the settings PAL 576p. If your TV set is compliant to HD Ready, than you can uses the option 720p and than the player transmit a progressive signal to the TV set.

As YUV does not transmit sound, you also must add an audio connection. Insert one end of the supplied audio/video adapter cable (phone jack) into the socket AV OUT at the back of the player and the other end into the audio input socket (usually white/red) on the TV set (usually labelled “AUDIO IN” or “AV IN”. Please also refer to your TV set’s user manual). Switch on the TV set and select the YUV input or the respective channel number. For channel number and input selection please also refer to your TV operating instructions.

Note:

Make sure you observe the colours of the three sockets when you establish the connection. When the colours are connected in a wrong way, no picture or a picture with wrong colours will be displayed.

English

HMB 1000 13

English

Connecting

Connecting with a VIDEO (CVBS) cable

The video (CVBS) cable transmits the signals for brightness (Y-signal) and colour (C-signal) in a combined way. You should only use this connection if no other connection type can be used. Plug the adapter cable with the phone jack into the AV OUT socket on the rear side of your player. The other side of the cable (RCA) must be connected to the VIDEO input socket of the TV-set (usually labelled “VIDEO IN” or “AV IN”. Please also refer to your TV set’s user manual). As VIDEO (CVBS) does not transmit sound, you also must add an audio connection.

Insert one end of the supplied audio (Cinch [RCA]) cable with the white/red RCA cable into the audio input socket (usually white/red) on the TV set (usually labelled “AUDIO IN” or “AV IN”. Please also refer to your TV set’s user manual) Switch on the TV set and select the s-video input or the respective channel number. For channel number and input selection please also refer to your TV operating instructions.

Connecting to a Soundsystem or AV Receiver

Insert the adapter cable into the AV OUT socket at the back of the player and the other end of the cable with the RCA conntectors into the audio input socket (usually white/red) on the amplifier set (usually labelled “AUX IN” or “Stereo IN”. Please also refer to your Amplifier user manual). Switch on the Amplifier and select the AUX or Stereo input.

14 HMB 1000

Connecting

Plug the USB-Stick to the USB port

1. Please hold the USB-Stick in this kind, so that the label of the stick is on top.

2. Push the USB-Stick smoothly into the USB port until the stick matches tightly.

Notes:

Inserting a MultiMedia Card, Secure Digital Card or Memory Stick

1. Position the MultiMediaCard or Secure Digital card on its side with the medias label on top and gold contacts on the bottom. The media should be positioned so that the gold contacts are farthest from you and inserted into the reader first.

2. Insert the card into the slot gold contacts first and the recessed notch on the right.

3. Gently push the card in all the way until the card is fixed in place.

The Card Reader off the HMB 1000 support SD, SDHC and MMC cards. SD, SDHC and MMC can be recognizes up to a size of 16 GB.

Notes:

Notice the notched corner of the MultiMediaCard or Secure Digital card and be careful not to insert the MultiMediaCard or Secure Digital card in the wrong direction. To insert properly, be sure that the card is positioned so that the recessed notch is facing right and the media‘s label is on the top. The media is to be inserted gold contacts first.

English

HMB 1000 15

English

Playback

After the start of the HMB 1000 you player enters to the Home menu. There you can find the entering to the setup settings.

If you connect an external storages like USB-Stick or Card Memory, then the HOME menu expanded with the symbols for USB and SD.

Press the control or on the device to select one of the symbols. To activate the next menu please press the ENTER button.

If you choose USB or SD and you had pressed the ENTER button, than the SELECT MEDIA menu appears on the screen. The SELECT MEDIA menu includes icons for picture (PICTURE), music (MUSIC), movie (MOVIE) playback and a E-Book Reader (TEXT) for text files. Additional you can find an icon for file (FILES) to start playback or do some file management. By using PIC- TURE, MUSIC, MOVIE and TEXT the player filters the files to the only supported formats. Press the control or on the device to select one of the icons. To activate the next menu please press the ENTER button.


The HMB 1000 can playback picture files with formats of JPEG, BMP, TIF, GIF and PNG. To start the PICTURE selection, please navigate to the picture icon and press the ENTER button. Optional you can press the PICTURE button on the remote control. After starting the picture selection a thumbnail view of all pictures appears on the screen. Depends of the number of the pictures the players needs some time until all thumbnail are loaded in the view. With the display.

 or  button on the remote

    buttons you can choose the picture which you want to

16 HMB 1000

Playback


If you press in the SELECT MEDIA menu the PICTURE button on the remote control than the slideshow starts directly.

Playback a Picture

After the selection of the picture in the thumbnail view you can playback the picture one by one or start the slideshow.

PLAY/PAUSE Starts the slideshow ENTER Playback of a single picture

In the setup setting you can define some parameters for the slideshow. The options are Display duration for the single picture (2 sec., 5 sec., 15 sec. 1 min., 15 min. or 1 hour) and the kind of the transition effects. By the transition effects you can choose nine different effects. If you choose RANDOM, than the transition effect changes randomly.

Additional buttons and there functions

|<< Previous Picture >>| Next picture PLAY/PAUSE Pause during the slideshow ROTATE Rotates a picture ZOOM Increase the size of the picture EXIT or STOP Ends of the slideshow or ends of the single playback

and returns to the thumbnail view BACKGROUND Plays music during the slideshow. The music file has to be in the same folder like the pictures.

English

HMB 1000 17

English

Playback


Rotate an image

If you want to rotate a picture during playback, please press the ROTATE button on the remote control. The picture turns 90° anticlockwise. Press more than one time the ROTATE button and the HMB 1000 turns again 90°. The actually picture holds into the pause mode.

Press the PLAY/PAUSE button to continue the playback of the slideshow

Note: You can enlarge the rotated picture by pressing the ZOOM button.

Enlarge the picture

Press the ZOOM button on the remote control to enlarge the picture. If you press more than one times the ZOOM button the zoom factor increases. The zoom sequence is:

By using the zoom the picture changes into the pause mode. In the zoom mode you can change the displaying area by using the tons.

Control bar

If you press during the playback of a picture the OSD or ENTER button, than a control bar appears on the screen. With the control bar you have access to the important playback functions. The control bar shows six icons:

|<< Previous picture >>| Next picture

 or  Play or Pause

° Rotate an image  Stops and ends the playback. The player returns to the thumb

nail view Enlarge a picture

The control bar disappears normally after several seconds of inactivity, the picture holds on the pause mode.

Normal —> x2 —> x4 —> x8 —> Normal

    navigation but-

18 HMB 1000

Playback

Movie

The HMB 1000 can playback movie files from external storages in different formats. The supported formats are: MPEG-1, MPEG-2, MPEG-4 and Real Media.

MPEG-x limitations and restrictions for the player:

1. Available resolution size of the MPEG-4 file is under 720x576 (W x H)

pixel.

2. The file name of the MPEG-4 subtitle is available by 56 characters.

3. If there is impossible code to express in the MPEG-4 file, it may be

displayed as " _ "mark on the display.

4. If the number of the screen frame is over 30 per second, this unit may

not operate normally.

5. If the video and audio structure of recorded file is not interleaved, either

video or audio is outputted.

6. Playable video files with the extension are ".avi ", “mp4”, ".mpg ", ".vob",

“rm” and “rmvb”.

7. Different MPEG-4 codices are supported. There must be encoded with

are MPEG-4 part 2 (MPEG-4 SP/ASP) standard. Please use only the AVI container.

8. Files with MP4 suffix are only supported, when the video encoding was

using the MPEG-4 Visual specification, which are supported for example by Nero Digital.

9. Container formats like MKV or similar are not supported.

10. The codec’s H.264 or VC1 are not supported

Supported audio formats in MPEG-x files

• MPEG-4 (AVI): AC3, PCM, MP3, WMA

• MPEG-4 (MP4): AAC LC

• MPEG-1/2: MP2, MPA

• MPEG-2 (VOB) MPA, MP2, AC-3

• Sampling frequency: 8—48 kHz (MP3) or 32—48 kHz (WMA)

• Bit rate: 8 — 320 kbps (MP3) or 32—192 (WMA)

The HMB 1000 supports in AVI and MP4 container not more than two audio tracks. Multi channel sound (AC-3 / Dolby Digital) is down sampled to stereo.

English

HMB 1000 19

English

Playback

Movie

To start the Movie selection, please navigate to the movie icon and press the ENTER button. Optional you can press the MOVIE button on the remote control. The file browser appears on the screen.

Operation in the file browser

Press the or a movie file. If many files are inside the storage or in a folder you can press >>| or |<< to display the next or previous page. Press the ENTER button to start the playback of the movie or to enter in a folder.

 or  button on the remote control or on the device to select a folder

Playback functions

Press the ENTER or PLAY/PAUSE button to start the playback of the movie. Additional buttons are:

ENTER or PLAY Play PLAY/PAUSE Pause during playback STOP or EXIT Stops the playback and returns to the file browser << Fast rewind >> Fast forward |<< Previous file >>| Next file ZOOM Enlarge the movie. The zoom factors are x2, x4 and x8 AUDIO Changes the audio track 16:9 / 4:3 Changes the aspect ratio VOL+/VOL- Changes the volume

20 HMB 1000

Playback

Movie

External MPEG-4 Subtitle

1. Please uses only external subtitles in the format of SAMI (smi), MICRO

DVD (sub), SUBRIP (srt) and SUBVIEWER V.2 (sub).

2. Only one external subtitle is supported.

3. Please pay attention on the file name of the MPEG-4 subtitle file. Movie

and subtitle should be have the same name, like MOVIE.AVI and

MOVIE.SRT.

Change the Aspect Ratio specially by MPEG-1 and MPEG-2 files

Normally MPEG-4 files are displayed automatically with the correct aspect ration on the screen.

When MPEG-1 and MPEG-2 files are formatted with an 4:3 aspect ratio, sometimes the HMB 1000 produces a full screen picture and than the picture is distorted.

The distorted view can be corrected by using the 16:9/4:3 button on the device. Press the 16:9/4:3 button and the player displays the content with the correct aspect ratio. On the left and right side you can see a black border, that is normal and accurate.

Press more than one times the 16:9/4:3 button and the aspect ratio changes with following options:

Keep Aspect Ratio Displays the original aspect ratio from the movie 4:3 Produces 4:3 aspect ratio 16:9 Mode1 Enlarge the picture. Can be used by 16:9 movies if the

movie shows a small black border (top/bottom) 16:9 Mode2 Enlarge the picture. Can be used by 16:9 movie with Wide or Cinemascope.

Full Screen Displays every movie in full screen mode

Control bar

If you press during the playback of a picture the OSD or ENTER button, than a control bar appears on the screen. With the control bar you have access to the important playback functions.

English

HMB 1000 21

English

Playback

Music

To start the MUSIC selection, please navigate to the music icon and press the ENTER button. Optional you can press the MUSIC button on the remote control. The file browser appears on the screen.

Format Compatibility

The music files may have following properties:

1. Supports of following formats: MP3, WMA V.9, AAC and Ogg Vorbis

2. ID Tag information are displayed when available

3. Sampling frequency: within 8 - 48 kHz

4. Bit rate: within 8 - 320kbps.

5. Constant or variable bit rate

6. File names should have a maximum of 8 letters and three letters for the suffix extension. They should not contain special letters such as "/? * : < > l "etc.

Operation in the file browser

Press the control or on the device to select a folder or a music file. If many files are inside the storage or in a folder you can press >>| or |<< to display the next or previous page. Press the ENTER button to start the playback of the music file or to enter in a folder.

Playback functions

Press the ENTER or PLAY/PAUSE but- ton to start the playback of the music file. Additional buttons are:

ENTER or PLAY Play PLAY/PAUSE Pause during playback STOP or EXIT Stops the playback and returns to the file browser << Fast rewind >> Fast forward |<< Previous file >>| Next file VOL+/VOL- Changes the volume

 or  button on the remote

22 HMB 1000

Playback

Text

The HMB 1000 has a E-Book Reader inside. He device can display Test files in the format TXT. Please pay attention to the different format options by creating the test file. Not every option is by displaying them optimal. To start the TEXT selection, please navigate to the text icon and press the EN- TER button. The file browser appears on the screen.

Operation in the file browser

Press the or a text file. If many files are inside the storage or in a folder you can press >>| or |<< to display the next or previous page. Press the ENTER button to start the displaying of the text file or to enter in a folder.

Playback functions

Press the ENTER or PLAY/PAUSE button to start the displaying of the text file. Additional buttons are:

ENTER or PLAY Play STOP or EXIT Stops the playback and returns to the file browser << Previous text line >> Next text line |<< Previous page >>| Next page

 or  button on the remote control or on the device to select a folder

English

HMB 1000 23

English

Playback

File

When you choose FILE by the file icon and press the ENTER button to enter into the file browser. The browser appears on the screen. All supported files of the device are displayed in the file browser view.

Operation in the file browser

Press the control or on the device to select a folder or a file. If many files are inside the storage or in a folder you can press >>| or |<< to display the next or previous page. Press the ENTER button to start the playback/displaying of the file or to enter in a folder. Depends on the format of the content you have different buttons and function for playback.

Additional highlight in this view the file management. You can copy one or more files from one storage to another. Furthermore, you can delete one or more files.

File Management

Please choose a file in the file browser and press the marked with 9 symbol. Press the OSD button on the remote control and on the right side of the file browser window appears an option menu with

• Copy

• Delete

Choose the option Copy or Delete which you want with confirm the selection with the ENTER button.

 or  button on the remote

 button. The file is now

 or  button and

24 HMB 1000

Playback

File

Copy

To copy one or more files please attach both external storages (USB-Sticks and Card Memory). After the confirmation for the option Copy appears on the right side of the file browser the connected storages. Please choose by using the button the storage where do you want to copy the file and confirm them by pressing the button.

Now you can choose on the selected storage the target (destination) folder by using the

 or  button. By pressing the  button you can open a folder.

If you finds the destination, than you can start the copying with the ENTER button.

If the copy procedure was successful, a conformation appears on the screen. Confirm them by pressing the ENTER button. The device returns to the normal file browser view.

Of course, you can copy more than one file at once. Please choose each file and mark them with the Every file which do you want to copy is now marked with the 9 symbol. The copying procedure is the same as describes above.

To cancel the file management please press the STOP button and the device returns in the normal file browser view.

Note:

To copy of a 420 MB file from SD Card (2 GB) to an USB-Stick (8 GB) the HMB 1000 needs roughly 2 minutes. The copy time depends on the kind of storages and can be different from them. By using SDHC memory the copying can be faster.

 or 



English

 button.

HMB 1000 25

English

Playback

File

Delete

After the selection which file do you want to delete and that you want to delete a file a confirmation prompt appears on the right side of the file browser. If you want to delete, please navigate by using the to the 9 field and press the ENTER button. After the confirmation the delete procedure starts.

If the delete procedure was successful, a conformation appears on the screen. Confirm them by pressing the ENTER button. The device returns to the normal file browser view.

The delete procedure can be cancelled by the confirmation prompt. Please press the ENTER button on the X field. The device returns to the normal file browser view.

Of course, you can delete more than one file at once. Please choose each file and mark them with the marked with the 9 symbol. The deleting procedure is the same as describes above.

 button

 button. Every file which do you want to delete is now

26 HMB 1000

Setup Setting

You can start the setup setting menu by pressing the SETUP button or confirm in the HOME menus the setup icon by the ENTER button.

Following procedure

• Please use the

• By using the

• Confirm the new option by the ENTER button.

• Press the EXIT or HOME button to return from the setup setting page.

 or  button to select a setup option.

 button you can change the options.

English

Language

Here you can choose the OSD language of the device.

Slideshow Duration

Here you can define the duration time of each of displaying the picture during the slideshow. The options are:

3 sec. / 5 sec. / 15 sec. / 1 min. / 15 min. / 1 hour

Transition Effects

Here you can define the transition effects during the slideshow. Totally nine different effects are available. Additional you have the option RANDOM and here the transition effect changes from picture to picture randomly. You can also switch off the transition effect by using the OFF option.

Music Repeat Mode

Here you can select between two options, Repeat All and Single Repeat.

HMB 1000 27

English

Setup Setting

Movie Repeat Mode

Here you can select between two options, Repeat All and Single Repeat.

TV Type

Here you can define the TV type. Two options are available.

16:9 For 16:9 TV sets 4:3 For 4:3 TV sets

Video Output

Here you can define the video output mode of the HMB 1000.

PAL CVBS CVBS video out for PAL TV system PAL 576i YUV video out for PAL TV system PAL 576p YPbPr video out for PAL TV system NTSC CVBS CVBS video out for NTSC TV system NTSC 480i YUV video out for NTSC TV system NTSC 480p YPbPr video out for NTSC TV system 720p YPbPr video out with 720p resolution

You can change also the video output by pressing the TV MODE button on the remote control or on the device. Please wait several seconds after you had pressed the button. Each pressing of the button changes the video output. If you have trouble by the video output, than press more than one time the button until a stable picture appears on the screen.

Default

Setting the Default function will reset all options and your personal settings to the factory defaults and all your personal settings will be erased.

Caution! When this function is activated, all settings will be reset to factory defaults.

28 HMB 1000

Troubleshhoting

Check the following guide for the possible cause of a problem before contacting service. Technical Support of Xoro/MAS:

• Phone: +49 40 77 11 09 17

• Internet: www.xoro.de/support.htm

Symptom Correction

No power

No playback

No remote control

No button works

• Check if AC adapter of power is connected securely.

• Press the POWER button on the remote control

• Condensation had formed, please wait 1 or 2 hours to

allow the player dry out.

• Please control the file system of the external storage.

Only FAT32, FAT and NTFS are supported.

• Control the storages for playable files

• Disconnect the storage from the device and connect

again

• Please try another storages

• Please pay attention to the supported file formats

• Check the batteries in the remote control

• Are the polarities correct?

• Batteries are depleted. Please uses new one.

• Point the remote control unit at the Infrared sensor

and operate.

• Remove the obstacles between the remote control

and the Infred snesor

• Operate the remote control unit at a distance of not

more than 5 meters from the Infrared sensor.

• Switch the player completely off.

• Disconnect the player from the power supply.

• Connect after some minutes again and try any button.

English

Black border by 720p video output on the TV

HMB 1000 29

• By the video output of 720p with a YPbPr connection

it could be possible that a black border appears on the screen. This is not an error, this is normal.

English

Troubleshooting

Symptom Correction

No picture

No sound

Interference or scrolling

False colour displaying by YUV connection

USB / Card Reader: Jerking during play-back

• Pay attention to the cable connection.

• Turn on the LCD and choose the relevant input.

• Press the TV MODE button more than one time or

on the device until a stable picture appears on the screen.

• Connect at first the device with CVBS to the TV set

and press the TV MODE button more than one time or on the device until a stable picture appears on the screen.

• Pay attention to the cable connection.

• Are the settings of the LCD is correct?

• Please make sure, that the audio track exists.

• Please control the settings by external sound

system o amplifier, so that the correct soound input is in use.

• By YUV connection please install the Audio

connection (refer page 13).

• AV-Receiver or Soundsystem is ON?

• Control the paramters of the music file or the audio

track of the movie.

• Check TV type is correct: PAL/NTSC.

• Due to the effect of copy protection. Avoid

connecting to a VCR or TV/Vcr combination.

• Adjust the vertical hold on your TV.

• Press the TV MODE button more than one time or

on the device until a stable picture appears on the screen.

• Conntect the phone jack of the YUV adapter cable

complete into the YPbPR connector.

• Pay attention to the colour coding on the cable and

the connection to the TV set.

• Press the TV MODE button more than one time or

on the device until a stable picture appears on the screen.

• By very high bit rates and transmission erros of the

video file (for example DVB-S or DVB-T streams) can be some jerking visible. Control the bit rate or delete the errors from the video stream.

30 HMB 1000

Troubleshooting

Symptom Correction

USB / Card Reader: Does not work

No subtitles

Wrong aspect ratio

No Files in the browser

• Pay attention to the right fitting of the external

storages.

• Please uses storages from other brand and

smaller capacitiy.

• Pay attention on the size of the storages.

• Wrong MPEG-4 subtitle format

• Please rename the MPEG-4 subtitle to the

same movie file name. Movie.avi and Movie.srt

• Press the SUBTITLE button

• Only one external subtitle is supported. Please

pay attention by the notifacation of movie and subtitle file.

• Press the 16:9/4:3 button on the remote control

to correct the aspect ratio until the displaying is correct.

• Press the PICTURE, MOVIE, MUSIC or TEXT

button and choose a content.

• The connected memory is empty

• Search a suppprted file format in the folders

• Please change in the SELECT MEDIA menu to

the FILE selection.

English

HMB 1000 31

Specifications

Power Supply AC: 100-240V with 50/60 Hz and 0.65 A

Power Consumption Max. 10 Watts / Stand-By 2 Watt

Weight 0.2 kg including remote control

Dimension (LxHxD) 113 x 18 x 90 mm

TV System NTSC / PAL

Video DAC:

Audio DAC:

English

Interfaces Video:

5 V with max. 2 A

DC:

Output Level: S/N Ratio Resolution

Output Level (analogue): S/N Ratio Dynamic Range Frequency Range

Audio: Others:

Reader, DC IN

1.0 Vp-p (75 Ohm)

: > 60 dB

: more than 700 lines

96 kHz and 24bit

: > 85 dB

: > 80 dB

: 20 Hz - 20 kHz

CVBS (phone jack), YUV (phone jack) Analogue Stereo (Phone jack)

USB 2.0 Host (High Speed), 3-in-1 Card

1.4 Vrms (1 kHz, 0dB)

32 HMB 1000

Glossary

5.1 Channel

5.1-multichannel encoding means, that 5 audio channels with full frequency response are present (left, center, right, surround left, surround right) plus a subwoofer channel (represented by the „.1”) providing deep humming frequencies you are used to know from modern cinemas. Both Dolby Digital AC3) and DTS

support 5.1-coding and –decoding.

Aspect ratio: 4:3 and 16:9

Full Frame refers to programs developed for TV display with an aspect ratio of 4:3. Widescreen refers to programs developed for screens with an aspect ratio of 16:9. If a widescreen program is displayed on a 4:3 screen, the picture will have black borders on top and bottom.

Component-Signal

please refer to YUV

CVBS

Composite Video Interface. The video signal is transmitted via a single signal line. CVBS should only be used, if your playback device does not offer other interfaces for connection with you Xoro TV set, as CVBS due to technical reasons delivers worst quality of all available interfaces (please also refer to YUV, S-Video, SCART and RGB). The CVBS interface can easily be identified from the yellow colour of the RCA jack.

Dolby Digital

Dolby Digital sound on digital media as DVD, digital TV and satellite transmission. Different from the codecs Dolby Surround

5.1

5.1 is a system for transmission and storage of 5.1 channel

and Pro Logic® who do not work with channel

separation to encode the surround sound in a stereo recording, Dolby Digital is a discrete system where the different audio channels keep completely separated during encoding and decoding. Dolby Digital 5.1 is industry standard for coding of DVD movies with surround sound.

DSP

Digital Signal Processor. Microprocessor for digital processing of signals. Virtual Surround for example is created with a DSP.

GUI

Graphic User Interface. See OSD.

(including

English

HMB 1000 33

English

Glossary

Interlaced

The picture is created by writing two half pictures with a 1 line set-off on the screen. This is standard on conventional 50 Hz TV sets.

MP3

MPEG 1 Layer 3 Codec, or short MP3, was developed in 1987 by Fraunhofer Institut für Integrierte Schaltungen and was a revolution in audio compression. In 1992 it became part of MPEG-1 video format. As MP3 offered high quality audio at incredible small file size, it became an won standard. With this codec one can compress audio files to about 1 MB / minute.

MPEG-4

MPEG-4 is a standard used primarily to compress audio and video (AV) digital data. Introduced in late 1998, it is the designation for a group of audio and video coding standards and related technology agreed upon by the ISO/IEC Moving Picture Experts Group (MPEG). The uses for the MPEG-4 standard are web (streaming media) and CD distribution, conversation (videophone), and broadcast television, all of which benefit from compressing the AV stream. MPEG-4 absorbs many of the features of MPEG-1 and MPEG-2 and other related standards. By MPEG-4 could be used a lot of different audio compression method. Most popular are MP3 and AC3.

NTSC

Widespread TV standard, especially in US and Asia. 525 (480 viewable) Lines and 60 Hz refresh rate. Describes the way the video information (brightness, colour, refresh rate etc.) is transmitted. Within Europe, this video standard only appears on imported media (like US DVDs).

OSD

The OSD (On Screen Display) is all the menus and options shown on the screen.

PAL

European TV standard. PAL stands for Phase Alternation Line; refresh rate: 50 Hz, Resolution: 625 Lines, 576 visible lines. Describes the way the video information (brightness, colour, refresh rate etc.) is transmitted.

Progressive Scan

Progressive Scan writes a whole picture in one step, while the normal interlaced TV-picture is composed of two half pictures. It delivers a significally enhanced picture, especially when used on vide beamers, PC monitors or LCD TV.

34 HMB 1000

Glossary

YPbPr / YUV

Video signal with separated transmission of colour and brightness information. Similar to RGB, the signal is transmitted via tree separate RCA cables. Also called Component Signal. YUV delivers best signal quality available with analogue signal transmission.

English

HMB 1000 35
