Johdanto

Onnittelut uuden laitteen hankinnasta.

Olet valinnut laadukkaan tuotteen.

Käyttöohje on osa tätä tuotetta. Se sisältää tärkeitä turvallisuutta, käyttöä ja hävittämistä koskevia ohjeita. Tutustu ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain kuvatulla tavalla ja vain mainittuihin käyttötarkoituksiin. Kun luovutat tuotteen eteenpäin, liitä mukaan kaikki tuotetta koskevat asiakirjat.

Määräystenmukainen käyttö

Ultimate Speed ULGD5.0A1 on monivaiheinen auton akkulaturi, joka soveltuu elektrolyyttiliuoksella (WET), elektrolyyttiä imevillä matoilla (AGM) tai geelimuodossa olevalla elektrolyytillä (GEL) täytettyjen 6V:n tai 12V:n lyijyakkujen lataamiseen ja säilytyslataukseen.

Laite ei sovellu litiumioniakkujen lataamiseen! Laitetta ei ole tarkoitettu ammattikäyttöön, ja sitä saa käyttää ainoastaan sisätiloissa.

Valmistaja ei ota mitään vastuuta määräystenvastaisesta käytöstä aiheutuneista vahingoista.

Toimitussisältö

1 auton akkulaturi 1 käyttöohje

Osat

Katso kuva A:

12 V/0,8 A (ohjelma 2) 12 V/5,0 A (ohjelma 3) 12 V/5,0 A (ohjelma 4) 6 V/0,8 A (ohjelma 1) Napaisuuden merkkivalo Valmiustilan merkkivalo Latausnäyttö Tilanäyttö Jännitenäyttö Ohjelmanvalintapainike (►►►)

Katso kuva B:

Laturi Seisoo Virtajohto Plusnapaliitin (punainen) Miinusnapaliitin (musta) Plusnavan liitäntäjohto (punainen), Miinusnavan liitäntäjohto (musta)

Tekniset tiedot

Tulojännite: 220 - 240 V ∼, 50 Hz (vaihtovirta) Tehontarve-nykyinen: 0,8 A Lähtöjännite: 6 V (tasavirta) Lähtövirta: 0,8 A / 5,0 A

Sulake (sisällä): 2 A Ympäristölämpötila: -20 °C ... 50 °C Kotelointiluokka: IP 65 Suojaluokka: II / Akkutyypit: 6 V:n lyijyhappoakku

1,2 Ah - 14 Ah 12 V:n lyijyhappoakku

1,2 Ah - 120 Ah

/ 12 V

T2A

(kaksoiseristys)

Turvallisuus

Turvallisuusohjeet

VAROITUS!

► Lue kaikki turvallisuusohjeet ja muut ohjeet.

Sekä turvallisuusohjeiden että muiden ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Laturi soveltuu ainoastaan sisäkäyttöön.

■ 2 │ FI

ULGD 5.0 A1

■ Kahdeksan vuotta täyttäneet lapset

sekä henkilöt, joiden fyysiset, aistimukselliset tai henkiset kyvyt ovat rajalliset, tai joilla ei ole riittävää kokemusta tai tietoa laitteen käytöstä, saavat käyttää laitetta vain valvonnan alaisena, tai jos heitä on opastettu laitteen turvalliseen käyttöön, ja he ovat ymmärtäneet laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta ja käyttäjähuoltoa ilman valvontaa.

■ Jos laitteen virtajohto vaurioituu, sen

saa vaihtaa uuteen vain valmistaja tai sen huolto palvelu tai vastaavan pätevyyden omaava hen kilö vaaratilanteiden välttämiseksi.

Turvallisuutta

■ Älä käytä laturia kertakäyttöisten

akkujen lataamiseen.

■ Älä käytä laturia litiumioniakkujen

lataamiseen.

■ Aseta irrotettu akku lataustapahtuman

ajaksi hyvin ilmastoidulle tasolle.

■ Automaattinen toimintatapa sekä

käytön rajoitukset on selitetty tässä käyttöohjeessa.

SÄHKÖISKUN VAARA!

■ Älä käytä laitetta, jos sen johto,

verkkojohto tai verkkopistoke on vaurioitunut. Viallinen verkkojohto merkitsee sähköiskun aiheuttamaa hengenvaaraa.

■ Jos tämän laitteen virtajohto va-

hingoittuu, johdon saa vaarojen välttämiseksi vaihtaa vain laitteen valmistaja, valmistajan asiakashuolto tai vastaavasti pätevä henkilö.

■ Varmista ennen verkkovirran liittämis-

tä, että verkkovirran jännite on määräysten mukaisesti 230 V ∼ 50 Hz, käytössä on maadoitettu nollajohdin, 16A:n sulake ja FI-kytkin (vikavirtasuojakytkimellä).

■ Irrota laturi sähköverkosta, ennen kuin

liität tai avaat akkuun johtavia liitoksia.

■ Liitä aina plus-puristin (punainen)

ensin.

■ Miinus-puristimen (musta) on olta-

va vähintään 10 cm:n etäisyydellä akusta, ja bensiiniletkun liitettynä auton runkoon.

■ Liitä laturi sähköverkkoon.

■ Irrota laturi sähköverkosta lataa-

misen jälkeen. Irrota vasta sitten liitin ajoneuvon rungosta. Irrota sen jälkeen liitin akusta.

RÄJÄHDYS- JA TULIPALOVAARA!

Suojaa itseäsi erittäin räjähdysalttiilta räjähdyskaasureaktiolta!

■ Varmista, ettei latausta tai ylläpito-

latausta suoriteta avotulen lähellä (liekkejä, hiillosta tai kipinöitä)!

■ Varmista, ettei plusnavan liitäntä-

kaapeli ole kosketuksissa polttoaineletkuun (esim. bensiiniletku)!

ULGD 5.0 A1

│

3 ■

■

Varmista, ettei räjähdysalttiiden tai palavien aineiden, esim. bensiini tai liuotinaine, syttyminen ole mahdollista laturia käytettäessä!

■ Huolehdi riittävästä tuuletuksesta

latauksen aikana.

SYÖPYMISVAARA

■ Käytä suojalaseja! Käytä suojakäsi-

neitä! Jos akkuhappoa on päässyt silmiin tai iholle, huuhtele kyseinen alue runsaalla juoksevalla, puhtaalla vedellä ja hakeudu välittömästi lääkäriin!

■ Vältä aiheuttamasta oikosulkua, kun

liität laturia akkuun. Liitä miinusnavan liitäntäkaapeli ainoastaan akun miinusnapaan tai ajoneuvon runkoon. Liitä plusnavan liitäntäkaapeli ainoastaan akun plusnapaan!

■ Älä altista laturia tulen tai kuu-

muuden läheisyydelle tai pitkään kestävälle, yli 50 °C:n lämpövaikutukselle!

■ Varo laturia asentaessasi vahingoit-

tamasta polttoaine-, sähkö-, jarrulaitteisto-, hydrauliikka- tai vesijohtoja ruuveilla!

■ Älä peitä laturia millään esineillä!

■ Suojaa akun kontaktipinnat oiko-

sululta!

■ Käytä laturia ainoastaan ehjien

6V:n / 12V:n lyijyakkujen lataamiseen ja ylläpitolataukseen! Jäätyneitä akkuja ei saa ladata.

Käyttö

Ennen käyttöönottoa

♦ Tutustu akun käyttöohjeeseen ennen laturin

liittämistä.

♦ Jos akku on jatkuvasti liitettynä ajoneuvoon,

huomioi myös ajoneuvovalmistajan määräykset. Varmista auto, kytke virta pois päältä.

♦ Puhdista akkunavat. Varo, ettei likaa joudu

silmiin.

♦ Pidä huoli riittävästä tuuletuksesta.

Liittäminen

OHJE

► Laturi voidaan liittää kahdella tavalla. Miinus-

navan liitäntäkaapeli (musta) voidaan liittää suoraan akun miinusnapaan tai vaihtoehtoisesti ajoneuvon runkoon. Noudata lisäksi ajoneuvon valmistajan määräyksiä.

♦ Jos akku on jatkuvasti liitettynä ajoneuvoon,

irrota ennen latausta ja ylläpitolatausta ajoneuvon miinusnavan liitäntäkaapeli (musta) akun miinusnavasta. Akun miinusnapa on yleensä liitetty ajoneuvon runkoon.

♦ Liitä laturin plusnapaliitin (punainen)

plusnapaan.

♦ Liitä miinusnapaliitin (musta)

paan tai ajoneuvon runkoon.

♦ Liitä tätä varten laturin verkkojohto

siaan.

♦ Akun jännitenäyttö

sen jännitteen.

♦ Jos lähtöliittimet on liitetty päinvastoin, napaisuu-

den merkkivalo

Irrottaminen

♦ Irrota laite verkkovirrasta. ♦ Irrota miinusnapaliitin (musta)

vasta tai ajoneuvon rungosta.

♦ Irrota plusnapaliitin (punainen)

navasta.

näyttää akun ajankohtai-

palaa.

akun

akun miinusna-

pistora-

akun miinusna-

akun plus-

■ 4 │ FI

ULGD 5.0 A1

VALMIUSTILA/akkujännitteen mittaus

Virtalähteeseen liittämisen jälkeen laite on VALMIUS-tilassa. Valmiustilan merkkivalo palaa. Kun liittimet on liitettynä, akkujännite näytetään LC-näytössä (jännitenäyttö segmentit ovat tyhjiä.

Jos mitattu jännite on alle 3,8 V tai yli 15 V, akku ei lataudu. Näytössä näkyy lyhyesti virheilmoitus "Err". Laite kytkeytyy valmiustilaan.

6 V:n akku:

Jos akun mitattu jännite on jännitealueella 3,7– 7,3 V, valittavana on ainoastaan ohjelma 1.

12 V:n akut:

Jos akun havaitaan olevan 7,3–10,5 V:n kriittisellä jännitealueella, laite tarkastaa, onko kyse täyteen ladatusta 6 V:n akusta vai purkautuneesta 12 V:n akusta. Valitse ohjelma painamalla ohjelmanvalintapainiketta mittauksen. Näytössä näkyy:

Jos jännite n. 90 s:n jälkeen on alueella 7,3–7,5 V, 12 V:n akku on viallinen.

Laite kytkeytyy valmiustilaan.

. Laite suorittaa n. 90 s:n tarkastus-

). Tilanäytön

Elvyttäminen

Jos jännite n. 90 s:n jälkeen on alueella 7,5–10,5 V, kyse on 12 V:n akusta. Latausprosessi alkaa pulssikäytöllä elvytystä varten.

Jännitenäyttö vilkkuu. Kun 10,5 V on saavutettu, laite kytkeytyy seuraaviin latausvaiheisiin. Elvyttäminen tapahtuu samalla tavalla kaikissa 12 V:n latausohjelmissa.

Ohjelmien valitseminen

OHJE

► Jos laite havaitsee 3,7–7,3 V:n jännitealueel-

la olevan akun, ei voida valita ohjelmat 2, 3 ja 4. Lataus etenee automaattisesti. Valitusta ohjelmasta riippuen latauskäyrää valvotaan jännitteen, ajan ja lämpötilan mukaan. Mukana diagnoosiohjelma, elvytystila ja ylläpitolataus.

(katso esimerkkikaavio ohjelma 3 kuva C).

Ohjelma maks. (V) maks. (A) 1 6 V 7,3 V 0,8 A

14,4 V 0,8 A

14,4 V 5,0 A

14,7 V 5,0 A

Ohjelma 1 ”6 V” (7,3 V/0,8 A)

Kapasiteetiltaan alle 14 Ah:n, 6 V:n akkujen lataamiseen.

♦ Valitse ohjelma 1 painamalla ohjelmanvalinta-

painiketta Lataustapahtuman aikana latausnäyttö vilkkuu ja näyttää, kuinka pitkälle lataustapahtuma on edistynyt (1–4 palkkia). Kun akku on ladattu täyteen, tilanäytössä näkyy 4 palkkia. Vilkkuminen loppuu ja laite kytkeytyy automaattisesti ylläpitolataukselle.

. Symboli "6 V" näkyy LC-näytössä.

Ohjelma 2 12 V" (14,4 V/0,8 A)

Kapasiteetiltaan alle 14 Ah:n, 12 V:n akkujen lataamiseen.

♦ Valitse ohjelma 2 painamalla ohjelmanvalinta-

painiketta Lataustapahtuman aikana latausnäyttö vilkkuu ja näyttää, kuinka pitkälle lataustapahtuma on edistynyt (1–4 palkkia). Kun akku on ladattu täyteen, tilanäytössä näkyy 4 palkkia. Vilkkuminen loppuu, ja laite kytkeytyy automaattisesti ylläpitolataukselle.

. Symboli näkyy LC-näytössä.

ULGD 5.0 A1

│

5 ■

Ohjelma 3 ”12 V” (14,4 V/5,0 A)

Kapasiteetiltaan 14 Ah –120 Ah:n, 12 V:n akkujen lataamiseen.

♦ Valitse ohjelma 3 painamalla ohjelmanvalinta-

painiketta Lataustapahtuman aikana latausnäyttö vilkkuu ja näyttää, kuinka pitkälle lataustapahtuma on edistynyt (1–4 palkkia). Kun akku on ladattu täyteen, tilanäytössä näkyy 4 palkkia. Vilkkuminen loppuu, ja laite kytkeytyy automaattisesti ylläpitolataukselle.

. Symboli näkyy LC-näytössä.

Ohjelma 4 ”12 V” (14,7 V/5,0 A)

Kapasiteetiltaan 14 Ah –120 Ah:n 12 V:n akkujen lataamiseen kylmissä olosuhteissa tai AGM-akkujen lataamiseen.

♦ Valitse ohjelma 4 painamalla ohjelmanvalinta-

painiketta

OHJE

► Tämä ohjelma käynnistyy tarvittaessa pienellä

aikaviiveellä. Symboli näkyy LC-näytössä. Lataustapahtuman aikana latausnäyttö vilkkuu ja näyttää, kuinka pitkälle lataustapahtuma on edistynyt (1–4 palkkia). Kun akku on ladattu täyteen, tilanäytössä palkkia. Vilkkuminen loppuu, ja laite kytkeytyy automaattisesti ylläpitolataukselle.

näkyy 4

Ylläpitolataus

Kohdassa Ohjelmat kuvatulla tavalla laitteessa on automaattinen ylläpitolataus. Akun jännitteen laskusta riippuen – itsepurkautumisesta johtuen – laturi reagoi erilaisilla latausvirroilla. Akku voidaan jättää latauslaitteeseen pidemmäksi aikaa.

Laitteen suojatoiminto

Heti kun esiintyy poikkeava tilanne, kuten oikosulku, kriittinen jännitteen lasku latauksen aikana, avoin virtapiiri tai lähtöliitinten väärä liitäntä, akkulaturi kytkee elektroniikan pois päältä ja siirtää järjestelmän välittömästi takaisin perusasetukseen vaurioiden välttämiseksi. Jos laite kuumenee liikaa lataustapahtuman aikana, lähtötehoa vähennetään automaattisesti. Tämä suojaa laitetta vaurioilta.

Huolto ja puhdistus

VAROITUS! Irrota verkkopistoke

pistorasiasta aina ennen akkulaturille suoritettavia töitä.

Laite ei vaadi huoltoa.

♦ Älä missään tapauksessa käytä liuotinaineita

tai muita voimakkaita puhdistusaineita.

♦ Puhdista laitteen muovipinnat kuivalla liinalla.

■ 6 │ FI

ULGD 5.0 A1

Kompernass Handels GmbH:n takuu

Hyvä asiakas, Laitteen takuu on 3 vuotta ostopäivästä. Jos havait-

set tuotteessa puutteita, sinulla on on oikeus vaatia tuotteen myyjältä lakisääteistä korvausta. Seuraava takuu ei rajoita lakisääteisiä oikeuksiasi ostajana.

Takuuehdot

Takuuaika lasketaan ostopäiväyksestä alkaen. Säilytä ostokuitti hyvässä tallessa. Tarvitset sitä todisteeksi ostosta.

Jos tässä tuotteessa ilmenee kolmen vuoden sisällä ostopäivästä materiaali- tai valmistusvirheitä, korjaamme tai korvaamme tuotteen sinulle veloituksetta harkintamme mukaan tai palautamme ostohinnan. Tämä takuu edellyttää, että viallinen laite toimitetaan meille yhdessä ostotositteen (kuitin) kanssa kolmivuotisen määräajan sisällä. Lisäksi mukaan on liitettävä lyhyt kuvaus viasta ja sen ilmenemisajankohta.

Jos takuu kattaa vian, saat joko tuotteen korjattuna takaisin tai uuden tuotteen. Takuuaika ei ala uudelleen tuotteen korjaamisen tai vaihdon jälkeen.

Takuuaika ja lakisääteinen virhevastuu

Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vaihdettuja ja korjattuja osia. Mahdollisesti jo oston yhteydessä havaittavista vaurioista ja puutteista on ilmoitettava heti, kun tuote on purettu pakkauksesta. Takuuajan päättymisen jälkeen suoritettavat korjaukset ovat maksullisia.

Takuun laajuus

Laite on valmistettu tiukkojen laatuvaatimusten mukaan huolella ja tarkastettu perusteellisesti ennen toimitusta.

Takuu koskee materiaali- tai valmistusvirheitä. Tämä takuu ei kata tuotteen osia, jotka altistuvat normaalille kulumiselle ja joita siksi voidaan pitää kuluvina osina, eikä helposti rikki meneviä osia, kuten kytkimiä tai lasista valmistettuja osia.

Tämä takuu raukeaa, jos tuote on vaurioitunut, tai sitä ei ole käytetty tai huollettu asianmukaisesti. Tuotteen asianmukainen käyttö edellyttää kaikkien käyttöohjeessa esitettyjen ohjeiden tarkkaa noudattamista. Käyttäjän on ehdottomasti vältettävä käyttötarkoituksia ja toimintaa, joita käyttöohjeessa kehotetaan välttämään ja joista siinä varoitetaan.

Tuote on tarkoitettu ainoastaan yksityiskäyttöön, ei kaupallisiin tarkoituksiin. Laitteen vääränlainen tai asiaton käsittely, väkivallan käyttö ja muut kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen.

Takuuaika ei päde, jos takuuvaateen syynä on

■ akkukapasiteetin normaali kuluminen

■ tuotteen käyttö ammattitarkoituksiin

■ asiakkaan aiheuttama tuotevaurio tai muutokset

tuotteeseen

■ turvallisuus- ja huoltomääräysten noudattamatta

jättäminen, käyttövirheet

■ luonnonilmiöistä aiheutuneet vauriot

ULGD 5.0 A1

│

7 ■

Toimiminen takuutapauksessa

Jotta asiasi voitaisiin käsitellä nopeasti, noudata seuraavia ohjeita:

■ Pidä kaikkia kyselyitä varten kassakuitti ja

artikkelinumero (esim. IAN 12345) tallessa todisteena ostosta.

■ Tuotenumeron löydät tuotteen tyyppikilves-

tä, kaiverrettuna tuotteeseen, käyttöohjeen otsikkosivulta (alhaalla vasemmalla) tai tuotteen taustapuolella tai pohjassa olevasta tarrasta.

■ Mikäli laitteessa ilmenee toimintahäiriöitä tai

muita puutteita, ota ensin yhteyttä alla mainittuun huolto-osastoon puhelimitse tai sähköpostitse.

■ Voit lähettää viallisena pitämäsi tuotteen yhdes-

sä ostokuitin kanssa maksutta sinulle ilmoitettuun huolto-osoitteeseen. Liitä mukaan selvitys viasta ja siitä, milloin se on ilmennyt.

Osoitteessa www.lidl-service.com voit ladata tämän ja monia muita käsikirjoja, tuotevideoita ja asennusohjelmia.

Tämän QR-koodin avulla pääset suoraan Lidlhuoltosivustolle (www.lidl-service.com) ja voit avata käyttöohjeesi syöttämällä tuotenumero (IAN)346098_2004.

Huolto

Huolto Suomi

Tel.: 09 4245 3024 E-Mail: kompernass@lidl.ﬁ

IAN 346098_2004

Hävittäminen

Pakkaus koostuu ympäristöystävällisistä materiaaleista, jotka voidaan toimittaa paikallisiin kierrätyspisteisiin.

Älä hävitä sähkötyökaluja kotita lousjätteen mukana!

Sähkö- ja elektroniikkalaiteromusta ja

sen saattamisesta osaksi kansallista lainsäädäntöä annetun EU-direktiivin 2012/19/EU mukaan vanhat sähkölaitteet on toimitettava niille tarkoitettuun erilliseen keräyspisteeseen ja kierrätettävä ympäristölainsäädännön mukaisesti.

Elinkaarensa loppuun tulleen laitteen kierrätyksestä ja hävittämisestä saat tietoja kunnan jätehuollosta vastaavalta viranomaiselta.

Hävitä pakkaus ympäristöystävällisesti.

Huomioi eri pakkausmateriaaleissa ole-

vat merkinnät, ja lajittele ne tarvittaessa

erikseen. Pakkausmateriaalit on merkitty lyhenteillä (a) ja numeroilla (b), joiden merkitys on seuraava: 1–7: muovit, 20–22: paperi ja pahvi, 80–98: komposiittimateriaalit.

Elinkaarensa loppuun tulleen tuotteen

kierrätyksestä ja hävittämisestä saat tie-

toja kunnan jätehuollosta vastaavalta

viranomaiselta.

Maahantuoja

Huomaa, että seuraava osoite ei ole huolto-osoite. Ota ensin yhteyttä mainittuun huoltopisteeseen.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM SAKSA www.kompernass.com

■ 8 │ FI

ULGD 5.0 A1

Alkuperäisen vastaavuusvakuutuksen käännöss

Me, KOMPERNASS HANDELS GMBH, dokumentoinnista vastaava: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, SAKSA, vakuutamme täten, että tämä tuote vastaa seuraavia standardeja, ohjeellisia asiakirjoja ja EY:n direktiivejä:

Pienjännitedirektiivi

(2014/35/EU)

Sähkömagneettinen yhteensopivuus

(2014/30/EU)

RoHS-direktiivi

(2011/65/EU)*

* Tämän vaatimustenmukaisuusvakuutuksen laatimisesta vastaa yksinomaan valmistaja. Yllä kuvattu vakuutuksen kohde

täyttää Euroopan parlamentin ja neuvoston 8. kesäkuuta 2011 antaman direktiivin 2011/65/EU määräykset tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa.

Sovelletut yhdenmukaistetut standardit

EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A13 :2017 EN 62233 : 2008 EN 55014-1 :2017 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 55014-2:2015

Koneen tyyppinimike: Auton akkulaturi ULGD 5.0 A1

Valmistusvuosi: 10–2020

Sarjanumero: IAN 346098_2004

Bochum, 18.06.2020

Semi Uguzlu

- Laatujohtaja Pidätämme oikeuden laitteen kehityksestä aiheutuviin teknisiin muutoksiin.

ULGD 5.0 A1

│

9 ■

■ 10 │ FI

ULGD 5.0 A1

Innehållsförteckning

Inledning .............................................................12

Föreskriven användning ..............................................................12

Leveransens innehåll .................................................................12

Beskrivning av delar .................................................................12

Tekniska data ......................................................................12

Säkerhet .............................................................12

Säkerhetsanvisningar ................................................................12

Extra säkerhet ......................................................................13

Användning ...........................................................14

Innan produkten tas i bruk ............................................................14

Anslutning .........................................................................14

Bryta strömförbindelsen ..............................................................15

STANDBY/Mäta batterispänning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Refreshfunktion .....................................................................15

Välja program .....................................................................15

Program 1 6 V (7,3 V/0,8 A) .........................................................15

Program 2 Program 3

Program 4

Underhållsladdning .................................................................16

Skyddsfunktion .....................................................................16

12 V (14,4 V/0,8 A) ..................................................16

12 V (14,4 V/5,0 A) ...................................................16

12 V (14,7 V/5,0 A) ....................................................16

Underhåll och rengöring ................................................16

Garanti från Kompernass Handels GmbH ..................................17

Service ...............................................................18

Importör .............................................................18

Kassering .............................................................18

Översättning av originalversionen av försäkran om överensstämmelse ........19

│

ULGD 5.0 A1

11 ■

FORDONSBATTERILADDARE ULGD 5.0 A1

Inledning

Ett stort grattis till din nyinköpta produkt.

Du har valt en produkt med hög kvalitet.

Bruksanvisningen ingår som en del av denna produkt. Den innehåller viktig information om säkerhet, användning och återvinning. Läs noga igenom alla användar- och säkerhetsanvisningar innan du börjar använda produkten. Använd endast produkten enligt beskrivningarna och i de syften som anges här. Lämna över all dokumentation tillsammans med produkten om du överlåter den till någon annan person.

Föreskriven användning

Ultimate Speed ULGD5.0 A1 är en ﬂerstegsladdare till fordon som ska användas för att ladda upp och underhållsladda 6 V- eller 12 V-blybatterier (vanliga batterier) med elektrolytvätska (WET), elektrolytabsorberande material (AGM) eller elektrolyt i gelform (GEL).

Produkten är inte avsedd för att ladda upp litiumjonbatterier! Produkten är inte avsedd för yrkesmässigt bruk och den får endast användas inomhus.

Tillverkaren ansvarar inte för skador som uppstår på grund av felaktig användning.

Tillståndsindikator Spänningsindikator Programväljare (►►►)

Se bild B:

Laddare Montrar Strömkabel Anslutningsklämma till pluspol (röd) Anslutningsklämma till minuspol (svart) Anslutningskabel för pluspol (röd) Anslutningskabel för minuspol (svart)

Tekniska data

Ingångsspänning: 220 - 240 V ∼, 50 Hz (växelström) Eﬀektförbrukning-ström: 0,8 A Utgångsspänning: 6 V (likström) Utgångsström: 0,8 A / 5,0 A

Säkring (invändig): 2 A Omgivningstemperatur: -20°C till 50°C Skyddstyp för höljet: IP 65 Skyddsklass: II /

/ 12 V

T2A

(dubbel isolering)

Leveransens innehåll

1 fordonsbatteriladdare 1 bruksanvisning

Beskrivning av delar

Se bild A:

12 V/0,8 A (program 2) 12 V/5,0 A (program 3) 12 V/5,0 A (program 4) 6 V/0,8 A (program 1) Lampa för omkastade poler Standbylampa Laddningsindikator

■ 12 │ SE

Batterityper: 6 V bly-syra-batterier 1,2 Ah - 14 Ah

12 V bly-syra-batterier 1,2 Ah - 120 Ah

Säkerhet

Säkerhetsanvisningar

VARNING!

► Läs igenom all säkerhetsinformation och alla

anvisningar. Om nedanstående anvisningar inte följs kan det leda till elchock, brand och/ eller svåra personskador.

Den här laddaren är endast avsedd för inomhusbruk.

ULGD 5.0 A1

■ Den här produkten kan användas av

barn som är minst 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunskap om de hålls under uppsikt eller har instruerats i hur produkten används på ett säkert sätt och inser vilka risker det innebär. Barn får inte leka med produkten. Rengöring och allmän service får bara göras av barn om någon vuxen håller uppsikt.

■ Om maskinens nätkabel skadas

måste den bytas ut av tillverkaren eller dennes kundtjänst, eller av en motsvarande kvaliﬁcerad person för att undvika risk för skador.

Extra säkerhet

■ Använd inte laddaren för att ladda

upp batterier som inte är återuppladdningsbara.

■ Använd inte laddaren för att ladda

upp litiumjonbatterier.

■ Sätt det demonterade batteriet där

det är god ventilation när du laddar.

■ De automatiska funktionerna samt

begränsningar i användningssättet förklaras i följande avsnitt av bruksanvisningen.

RISK FÖR ELCHOCK!

■ Använd inte laddaren om kabeln,

strömkabeln eller kontakten skadats. En skadad nätkabel innebär livsfara genom elektrisk stöt.

■ Om nätanslutningsledningen ska-

das på den här produkten måste den bytas ut av tillverkaren, tillverkarens kundtjänst eller någon annan person med liknande kvaliﬁkationer för att undvika olyckor.

■ Innan du ansluter laddaren till

elnätet ska du försäkra dig om att uttaget är utrustat enligt föreskrifterna med 230V ∼ 50Hz, jordad nolledare, en 16A-säkring och en FI-brytare (jordfelsbrytare)!

■ Koppla bort laddaren från nätström-

men innan du stänger eller öppnar några förbindelser till batteriet.

■ Anslut alltid pluspolens klämma

(röd) först.

■ Minuspolens klämma (svart)

måste kopplas till karossen på minst 10 cm avstånd från batteriet och bensinledningen.

■ Koppla sedan laddaren till strömför-

sörjningen.

■ Bryt strömförbindelsen till laddaren

när laddningen är färdig. Först därefter tar du bort klämman från karossen. Sedan tar du bort klämman från batteriet också.

RISK FÖR EXPLOSION OCH

BRAND!

■ Skydda dig från en högexplosiv

knallgasreaktion!

ULGD 5.0 A1

│

13 ■

■

Se till så att det inte ﬁnns någon öppen eld (ﬂammor, glöd eller gnistor) i närheten när du laddar och underhållsladdar!

■ Se till så att pluskabeln inte kommer

i kontakt med bränsleledningar (t ex till bensin)!

■ Försäkra dig om att inga explosiva

eller brännbara ämnen, t ex bensin eller lösningsmedel, kan antändas när du använder laddaren!

■ Sörj för tillräckligt god ventilation

när du laddar.

RISK FÖR FRÄTSKADOR

■ Använd skyddsglasögon! Använd

skyddshandskar! Om batterisyra kommer i kontakt med ögon eller hud ska man spola av det utsatta stället i rikligt med klart, rinnande vatten och omedelbart uppsöka läkare!

■ Undvik att orsaka en elektrisk kort-

slutning när du kopplar laddaren till batteriet. Anslut bara minuskabeln till batteriets minuspol resp. karossen. Anslut endast pluskabeln till batteriets pluspol!

■ Placera inte laddaren i närheten av

eld, där det är mycket hett eller där den utsätts för temperaturer över 50°C under en längre tid!

■ Akta så att du inte skadar några

ledningar för bränsle, el, bromssystem, hydraulik eller vatten när du monterar laddaren med skruvar!

■ Täck inte över laddaren med några

föremål!

■ Skydda batteriets elektriska kon-

taktytor från kortslutning!

■ Använd endast laddaren för att

ladda upp och underhållsladda oskadda 6 V/12 V blybatterier. Batterier som frusit får inte laddas.

Användning

Innan produkten tas i bruk

♦ Innan laddaren ansluts måste man läsa anvis-

ningarna i batteriets bruksanvisning.

♦ Även fordonstillverkarens föreskrifter måste följas

för batterier som är fast anslutna i fordonet. Skydda fordonet genom att slå av tändningen.

♦ Rengör batteriets poler. Akta så att du inte får in

smuts i ögonen.

♦ Sörj för tillräcklig ventilation.

Anslutning

OBSERVERA

► Laddaren kan anslutas på två olika sätt. An-

tingen kan anslutningskabeln för minuspolen (svart) anslutas direkt till batteriets minuspol eller till karossen. Observera dessutom fordonstillverkarens anvisningar.

♦ Innan du börjar ladda upp eller underhållsladda

ett batteri som är fast monterat i fordonet ska du först koppla bort fordonets minuskabel (svart) från batteriets minuspol. Batteriets minuspol är i regel förbunden med fordonets kaross.

♦ Sätt laddarens plusklämma (röd)

pluspol.

♦ Sätt laddarens minusklämma (svart)

batteriets minuspol resp. karossen.

♦ Koppla laddarens strömkabel ♦ Batterispänningsindikatorn

aktuella spänning.

på batteriets

på

till ett eluttag.

visar batteriets

■ 14 │ SE

ULGD 5.0 A1

♦ Om klämmorna kopplas fel lyser lampan för

omkastade poler .

Bryta strömförbindelsen

♦ Koppla bort laddaren från nätströmmen. ♦ Ta bort laddarens minusklämma (svart)

batteriets minuspol resp. karossen.

♦ Ta bort laddarens plusklämma (röd)

batteriets pluspol.

från

STANDBY/Mäta batterispänning

När produkten kopplats till strömmen står den på STANDBY-drift. Standbylampan lyser. När klämmorna anslutits visas batterispänningen på LC-displayen (spänningsindikator ). Segmenten i tillståndsindikatorn är tomma.

Om den uppmätta spänningen ligger under 3,8 V eller över 15 V laddas batteriet inte. Felmeddelandet "Err" visas en kort stund på displayen. Produkten växlar till standbydrift.

6 V-batteri:

Om spänningen i ett batteri ligger mellan 3,7 och 7,3 V kan bara program 1 väljas.

Refreshfunktion

Om 7,5 - 10,5 V upptäcks efter ca 90 sekunder handlar det om ett 12 V-batteri. Produkten startar på pulsdrift för att fräscha upp batteriet.

Spänningsindikatorn kommit upp i 10,5 V växlar produkten till nästa laddningssteg. Refreshfunktionen är identisk i alla laddningsprogram för 12 V.

blinkar. När spänningen

Välja program

OBSERVERA

► Om spänningen i ett batteri ligger mellan 3,7

och 7,3 V kan program 2–3–4 inte väljas. Laddningen fortgår automatiskt. Beroende på vilket program som valts är laddningskurvan spännings-, tids- och temperaturövervakad. Med diagnosprogram, refreshläge och underhållsladdning.

(se principskiss för Program 3, bild C).

Program max. (V) max. (A) 1 6 V 7,3 V 0,8 A

14,4 V 0,8 A

14,4 V 5,0 A

14,7 V 5,0 A

12 V-batterier:

Om ett batteri med en spänning som ligger inom det kritiska området på 7,3 - 10,5 V upptäcks kontrollerar produkten om det handlar om ett fulladdat 6V-batteri eller ett urladdat 12 V-batteri. Tryck på programväljaren Produkten utför en kontrollmätning under ca 90 sekunder. Displayen visar:

Om 7,3–7,5 V upptäcks efter ca 90 sekunder är 12 V-batteriet defekt.

Produkten växlar till standbydrift.

för att välja ett program.

ULGD 5.0 A1

Program 1 6 V (7,3 V/0,8 A)

För att ladda 6 V-batterier med en kapacitet som är mindre än 14 Ah.

♦ Tryck på programväljaren

gram 1. Symbolen för 6 V visas på LC-displayen.

Under laddningen blinkar laddningsindikatorn

och visar hur långt laddningen fortskridit

(1- 4 staplar). När batteriet är fulladdat visas

4 staplar på tillståndsindikatorn . Blinkandet

slutar och produkten går över till underhållsladd-

ning automatiskt.

för att välja pro-

│

15 ■

Program 2 12 V (14,4 V/0,8 A)

För att ladda 12 V-batterier med en kapacitet som är mindre än 14 Ah.

♦ Tryck på programväljaren

2. Symbolen en. Under laddningen blinkar laddningsindikatorn och visar hur långt laddningen fortskridit (1–4 staplar). När batteriet är fulladdat visas 4 staplar på tillståndsindikatorn . Blinkandet slutar och produkten går över till underhållsladdning automatiskt.

kommer upp på LC-display-

för att välja program

Program 3 12 V (14,4 V/5,0 A)

För att ladda 12 V-batterier med en kapacitet mellan 14 Ah - 120 Ah.

♦ Tryck på programväljaren

3. Symbolen Under laddningen blinkar laddningsindikatorn och visar hur långt laddningen fortskridit (1–4 staplar). När batteriet är fulladdat visas 4 staplar på tillståndsindikatorn . Blinkandet slutar och produkten går över till underhållsladdning automatiskt.

kommer upp på LC-displayen.

för att välja program

Program 4 12 V (14,7 V/5,0 A)

För att ladda 12 V-batterier med en kapacitet på 14 Ah - 120 Ah i kall omgivning eller för laddning av AGM-batterier.

♦ Tryck på programväljaren

program 4.

för att välja

Underhållsladdning

Så som beskrivs i avsnitt Program är produkten utrustad med en automatisk underhållsladdningsfunktion. Laddaren reagerar med olika laddningsström beroende på spänningsfallet vid självurladdning av batteriet. Batteriet kan vara anslutet till laddaren under en längre tid.

Skyddsfunktion

Så snart det uppstår en situation utöver det vanliga, som t ex en kortslutning, spänningsfall under laddningen, en öppen strömkrets eller att utgångsklämmorna kopplats fel kopplar laddaren ifrån elektroniken och sätter genast tillbaka systemet till grundläget för att undvika skador. Skulle laddaren bli alltför varm när den används sänks utgångseﬀekten automatiskt. Det skyddar den från att skadas.

Underhåll och rengöring

VARNING! Dra alltid ut kontakten

innan du gör några arbeten på batteriladdaren.

Produkten är underhållsfri.

♦ Använd absolut inga lösningsmedel eller andra

starka rengöringsmedel.

♦ Torka av plastytorna med en torr trasa.

OBSERVERA

► Det här programmet startar ibland först efter en

liten tidsfördröjning. Symbolen kommer upp på LC-displayen. Under laddningen blinkar laddningsindikatorn och visar hur långt laddningen fortskridit (1 – 4 staplar). När batteriet är fulladdat visas 4 staplar på tillståndsindikatorn . Blinkandet slutar och produkten går över till underhållsladdning automatiskt.

■ 16 │ SE

ULGD 5.0 A1

Garanti från Kompernass Handels GmbH

Kära kund För den här produkten lämnar vi 3 års garanti från

och med inköpsdatum. Om det skulle vara något fel på produkten ﬁnns en lagstadgad reklamationsrätt från återförsäljaren. Dina lagstadgade rättigheter begränsas inte av den garanti som beskrivs i följande avsnitt.

Garantivillkor

Garantitiden börjar från och med inköpsdatumet. Ta väl vara på kassakvittot. Kassakvittot är ditt köpbevis.

Om ett material- eller fabrikationsfel uppstår på produkten inom tre år från inköpsdatumet reparerar vi, byter ut den gratis, eller ersättar köpesumman beroende på vad vi anser lämpligast. En förutsättning för att utnyttja garantin är att den defekta produkten och köpbeviset (kassakvittot) uppvisas inom den treåriga garantitiden tillsammans med en kort beskrivning av felet och när det uppstod.

Om felet täcks av vår garanti kommer du att få tillbaka en reparerad eller en ny produkt. Garantitiden börjar inte om från början för en reparerad eller ny produkt.

Garantitid och lagstadgad ersättningsrätt

Garantitiden förlängs inte för att man utnyttjat garantin. Det gäller även för utbytta och reparerade delar. Eventuella skador och brister som existerar redan vid köpet måste rapporteras så snart produkten packats upp. När garantitiden är slut måste man själv betala för eventuella reparationer.

Garantins omfattning

Produkten har tillverkats med omsorg enligt stränga kvalitetskriterier och testats noga före leveransen.

Garantin gäller bara för material- eller fabrikationsfel. Garantin täcker inte delar av produkten som utsätts för normalt slitage och därför betraktas som förslitningsdelar och inte heller skador på ömtåliga delar som t ex knappar eller delar av glas.

Garantin upphör att gälla om produkten skadas eller används och servas på fel sätt. Alla anvisningar i bruksanvisningen måste följas exakt för att produkten ska kunna användas på rätt sätt. Produkten får aldrig användas i andra syften eller hanteras på ett sätt som man avråder från eller varnar för i bruksanvisningen.

Produkten är endast avsedd för privat bruk och ska inte användas yrkesmässigt.Garantin gäller inte vid missbruk och felaktig behandling, användande av våld och vid ingrepp som inte gjorts av vår auktoriserade serviceﬁlial.

Garantitiden gäller inte vid:

■ normal minskning av batteriets kapacitet

■ yrkesmässig användning av produkten

■ skador eller förändringar på produkten, som

orsakas av kunden själv

■ medvetet bortseende från säkerhets- och

underhållsföreskrifter, felaktig användning

■ skador på grund av elementarhändelser

Behandling av garantiärenden

För att snabbt kunna behandla ditt ärende ber vi dig följa nedanstående anvisningar:

■ Ha alltid kassakvittot och artikelnumret (t ex

IAN 12345) i beredskap vid alla förfrågningar.

■ Artikelnumret ﬁnns på typskylten på produkten,

en gravyr på produkten, på bruks anvisningens titelblad (nere till vänster) eller på klistermärket på produktens bak- eller undersida.

ULGD 5.0 A1

│

17 ■

■ Vid funktionsfel eller andra defekter ber vi dig

att först kontakta den service avdelning som anges nedan på telefon eller med e-post.

■ En produkt som klassas som defekt kan tillsam-

mans med köpbeviset (kassakvittot) och en beskrivning av felet samt när det uppstod skickas in portofritt till den angivna serviceadressen.

Denna och många andra handböcker, produktﬁlmer och installationsmjukvaror kan laddas ned på www.lidl-service.com.

Med den här QR-koden kommer du direkt till Lidls servicesida (www.lidl-service.com) där du kan öppna bruksanvisningen genom att skriva in artikelnumret (IAN) 346098_2004.

Service

Service Sverige

Tel.: 0770 930739 E-Mail: kompernass@lidl.se

Service Suomi

Tel.: 09 4245 3024 E-Mail: kompernass@lidl.ﬁ

IAN 346098_2004

Importör

Observera att följande adress inte är någon serviceadress. Kontakta först det serviceställe som anges.

Kassering

Förpackningen består av miljövänligt material som kan lämnas in till den lokala återvinningen.

Kasta aldrig elverktyg bland hushållssoporna!

Enligt EU-direktiv 2012/19/EU och

gällande nationella regler för elektriska och elektroniska apparater måste uttjänta elverktyg tas isär och de olika delarna källsorteras och lämnas in till rätt typ av miljövänlig återvinning.

Fråga din kommun- eller stadsdelsförvaltning om möjligheterna att kassera resp. lämna den uttjänta produkten till återvinning.

Tänk på miljön när du kasserar förpack-

ningen. Observera märkningen på de

olika förpackningsmaterialen så att de

kan källsorteras och eventuellt kasseras separat. Förpackningsmaterialen är märkta med förkortningar (a) och siﬀror (b) som har följande betydelse: 1–7: Plast, 20–22: Papper och kartong, 80–98: Komposit.

Fråga hos din kommun eller stadsdels-

förvaltning om möjligheterna att kassera

eller återvinna den uttjänta produkten.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM TYSKLAND www.kompernass.com

■ 18 │ SE

ULGD 5.0 A1

Översättning av originalversionen av försäkran om överensstämmelse

Företaget KOMPERNASS GMBH, dokumentansvarig: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND intygar härmed att denna produkt överensstämmer med följande standarder, normerande dokument och EU-direktiv:

Lågspänningsdirektiv

(2014/35/EU)

Direktivet för elektromagnetisk kompatibilitet (EMC-direktiv)

(2014/30/EU)

RoHS-direktiv

(2011/65/EU)*

* Tillverkaren bär hela ansvaret för utfärdandet av denna försäkran om överensstämmelse. Det föremål som beskrivs

ovan i denna försäkran uppfyller kraven i föreskrifterna för direktiv 2011/65/EU från Europaparlamentet och Europarådet av den 8juni 2011 angående begränsad användning av farliga ämnen i elektrisk och elektronisk utrustning.

Tillämpade harmoniserande normer

EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A13 :2017 EN 62233 : 2008 EN 55014-1 :2017 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 55014-2:2015

Typbeteckning: Fordonsbatteriladdare ULGD 5.0 A1

Tillverkningsår: 10–2020

Serienummer: IAN 346098_2004

Bochum, 18.06.2020

Semi Uguzlu

- Kvalitetsansvarig Med reservation för ändringar på grund av den tekniska utvecklingen.

ULGD 5.0 A1

│

19 ■

■ 20 │ SE

ULGD 5.0 A1

Spis treści

Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Użytkowanie zgodne z przeznaczeniem .................................................22

Zakres dostawy ....................................................................22

Opis części ........................................................................22

Dane techniczne ....................................................................22

Bezpieczeństwo .......................................................23

Wskazówki bezpieczeństwa ..........................................................23

Dodatkowe bezpieczeństwo ..........................................................23

Obsługa ..............................................................25

Przed uruchomieniem ................................................................25

Podłączenie .......................................................................25

Odłączanie .......................................................................25

STANDBY/Pomiar napięcia akumulatora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Regeneracja .......................................................................26

Wybieranie programów ..............................................................26

Program 1 „6 V“ (7,3 V/0,8 A) ........................................................26

Program 2 Program 3

Program 4

Ładowanie podtrzymujące ............................................................27

Funkcja ochronna urządzenia .........................................................27

„12 V“ (14,4 V/0,8 A) .................................................26

„12 V“ (14,4 V/5,0 A) .................................................27

„12 V“ (14,7 V/5,0 A) ..................................................27

Konserwacja i czyszczenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Gwarancja Kompernaß Handels GmbH ....................................28

Serwis ...............................................................29

Importer .............................................................29

Utylizacja ............................................................29

Tłumaczenie oryginalnej deklaracji zgodności ..............................30

│

ULGD 5.0 A1

21 ■

PROSTOWNIK DO AKUMULATORÓW SAMOCHODO WYCH ULGD5.0A1

Wstęp

Gratulujemy zakupu nowego urządzenia.

Wybrany produkt charakteryzuje się wy-

soką jakością. Instrukcja obsługi stanowi część niniejszego produktu. Zawiera ona ważne informacje na temat bezpieczeństwa, użytkowania i utylizacji. Przed rozpoczęciem użytkowania produktu należy zapoznać się ze wszystkimi informacjami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować wyłącznie zgodnie z zamieszczonym tu opisem oraz w podanym zakresie zastosowań. W przypadku przekazania urządzenia innej osobie należy dołączyć również instrukcję obsługi.

Użytkowanie zgodne z przeznaczeniem

Urządzenie Ultimate Speed ULGD5.0 A1 to wielostopniowy prostownik samochodowy, służący do ładowania i ładowania podtrzymującego akumulatorów ołowiowych 6V lub 12V z roztworem elektrolitu (WET), z matami pochłaniającymi elektrolit (AGM) lub z elektrolitem żelowym (ŻEL).

Urządzenie nie jest przystosowane do ładowania akumulatorów litowych! Urządzenie nie jest przeznaczone do użytku komercyjnego i może być stosowane tylko w pomieszczeniach.

Producent nie ponosi żadnej odpowiedzialności za szkody powstałe w wyniku użycia urządzenia w sposób niezgodny z jego przeznaczeniem.

Zakres dostawy

1 Prostownik do akumulatorów samochodowych 1 Instrukcja obsługi

Opis części

Patrz ilustracja A:

12 V/0,8 A (Program 2) 12 V/5,0 A (Program 3) 12 V/5,0 A (Program 4) 6 V/0,8 A (Program 1)

Dioda zamiany biegunów Dioda trybu czuwania STANDBY Wskaźnik ładowania Wskaźnik stanu Wskaźnik napięcia Przycisk wyboru programu (►►►)

Patrz ilustracja B:

Ładowarka Stojaki Przewód sieciowy Zacisk połączeniowy dodatni „plus” (czerwony) Zacisk połączeniowy ujemny „minus” (czarny) Kabel przyłączeniowy bieguna dodatniego „+“

(czerwony)

Kabel przyłączeniowy bieguna ujemnego „-“

(czarny)

Dane techniczne

Napięcie wejściowe: 220 - 240 V ∼, 50Hz (prąd przemienny) Pobór mocy-prąd: 0,8 A Napięcie wyjściowe: 6 V

(prąd stały) Prąd wyjściowy: 0,8 A / 5,0 A Bezpiecznik (w środku): 2 A Temperatura otoczenia: -20°C do 50°C Stopień ochrony

obudowy: IP 65 Klasa ochrony: II / (podwójna izolacja) Rodzaje akumulatorów: Akumulatory kwasowo-

Akumulatory kwasowo-

/ 12 V

T2A

ołowiowe 6 V 1,2 Ah - 14 Ah

ołowiowe 12 V 1,2 Ah - 120 Ah

■ 22 │ PL

ULGD 5.0 A1

Bezpieczeństwo

Wskazówki

bezpieczeństwa

OSTRZEŻENIE!

► Przeczytaj wszystkie wskazówki bezpie-

czeństwa oraz instrukcje. Nieprzestrzeganie poniższych wskazówek bezpieczeństwa oraz instrukcji może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała.

Prostownik nadaje się tylko do użytku w pomieszczeniach zamkniętych.

■ To urządzenie może być używa-

ne przez dzieci od 8 roku życia oraz przez osoby o zmniejszonych zdolnościach ﬁzycznych, sensorycznych lub umysłowych lub też osoby nieposiadające odpowiedniego doświadczenia i/lub wiedzy, wyłącznie pod nadzorem lub po przeszkoleniu w zakresie bezpiecznego używania urządzenia oraz potencjalnych zagrożeń. Dzieci nie mogą bawić się urządzeniem. Czyszczenia i konserwacji nie mogą wykonywać dzieci bez nadzoru.

■ Jeżeli przewód przyłączeniowy urzą-

dzenia zo stanie uszkodzony, musi on zostać wymieniony przez producenta, jego placówkę serwisową lub inną osobę o podobnych kwaliﬁkacjach, aby zapobiec zagrożeniom.

Dodatkowe bezpieczeństwo

■ Nie używać prostownika do ładowa-

nia baterii jednorazowego użytku.

■ Nie używać prostownika do łado-

wania i konserwacji akumulatorów litowo-jonowych.

■ Wymontowany akumulator na czas

ładowania ustawić w dobrze wentylowanym miejscu.

■ Działanie automatyczne oraz ograni-

czenia zastosowania są wyjaśnione w dalszej części tej instrukcji obsługi.

NIEBEZPIECZEŃSTWO

PORAŻENIA PRĄDEM!

■ Nie używać urządzenia z uszkodzo-

nym kablem, kablem sieciowym lub wtyczką. Uszkodzone kable sieciowe mogą stanowić śmiertelne niebezpieczeństwo w czasie użytkowania.

■ W przypadku uszkodzenia kabla

zasilającego należy zlecić jego wymianę producentowi, w punkcie serwisowym lub osobie posiadającej odpowiednie kwaliﬁkacje. Dzięki temu unikniemy poważnych zagrożeń.

■ Przed podłączeniem do zasilania

elektrycznego upewnić się, czy instalacja elektryczna jest zasilana prądem o napięciu 230V ~ 50Hz oraz czy posiada prawidłowo uziemiony przewód neutralny, bezpiecznik 16A oraz wyłącznik różnicowo-prądowy!

ULGD 5.0 A1

│

23 ■

■

Przed podłączeniem lub odłączeniem prostownika od akumulatora należy odłączyć prostownik od sieci.

■ Zawsze podłączaj zacisk bieguna

dodatniego (czerwony)

jako

pierwszy.

■ Zaciskbieguna ujemnego (czarny)

musi zostać podłączony do karoserii w odległości co najmniej 10 cm od akumulatora i przewodu paliwowego.

■ Teraz podłącz prostownik do sieci

zasilającej.

■ Po naładowaniu akumulatora

odłączyć prostownik od zasilania. Dopiero po tym odłączyć zacisk od karoserii. Następnie odłączyć zacisk od akumulatora.

NIEBEZPIECZEŃSTWO

WYBUCHU I POŻARU!

Należy zastosować środki ochrony przed silnie wybuchowym gazem piorunującym!

■ Upewnić się, czy podczas łado-

wania i konserwacji akumulatorów nie ma w pobliżu otwartych źródeł światła (płomień, żar lub iskry)!

■ Upewnić się, czy kabel przyłącze-

niowy bieguna dodatniego nie styka się z przewodem paliwowym (np. przewodem benzyny)!

■ Upewnić się, czy w czasie użytko-

wania urządzenia nie ma niebezpieczeństwa zapłonu substancji wybuchowych lub palnych, np. benzyny lub rozpuszczalników!

■ W czasie ładowania zadbać o

dostateczną wentylację.

NIEBEZPIECZEŃSTWO

POPARZENIA

■ Nosić okulary ochronne! Nosić

rękawice ochronne! W wypadku przedostania się kwasu na skórę lub w okolicę oka, spłukać podrażnione miejsce pod bieżącą, czystą wodą, a następnie niezwłocznie udać się do lekarza!

■ Podczas podłączania prostowni-

ka do akumulatora należy unikać zwarcia elektrycznego. Kabel przyłączeniowy bieguna ujemnego podłączać zawsze do bieguna ujemnego akumulatora lub do karoserii. Kabel przyłączeniowy bieguna dodatniego podłączać wyłącznie do bieguna dodatniego akumulatora!

■ Nie stawiać prostownika w pobliżu

ognia, gorąca ani źródeł ciepła przekraczających przez dłuższy czas temperaturę 50°C!

■ 24 │ PL

ULGD 5.0 A1

■ W czasie montowania prostownika

nie uszkodzić śrubami przewodów paliwowych, elektrycznych, hamulcowych, hydraulicznych ani wodnych!

■ Nie wolno przykrywać prostownika

żadnymi przedmiotami!

■ Chronić styki elektryczne akumula-

tora przed zwarciem!

■ Prostownik stosować wyłącznie do

ładowania i konserwacji nieuszkodzonych akumulatorów ołowiowych 6 V/12 V! Nie wolno ładować zamarzniętych akumulatorów.

Obsługa

Przed uruchomieniem

♦ Przed podłączeniem prostownika należy

postępować zgodnie z instrukcją obsługi akumulatora.

♦ Ponadto należy przestrzegać przepisów produ-

centa pojazdu, gdy akumulator jest podłączony na stałe w pojeździe. Zabezpieczyć pojazd, wyłączyć zapłon.

♦ Oczyścić bieguny akumulatora. Uważać, aby

nie doszło do zanieczyszczenia oczu.

♦ Zapewnić dostateczne przewietrzanie pomiesz-

czenia.

Podłączenie

WSKAZÓWKA

► Istnieją dwie możliwości podłączenia

ładowarki. Minusowy przewód przyłączeniowy (czarny) podłączyć bezpośrednio do bieguna ujemnego akumulatora lub do karoserii. Ponadto należy przestrzegać przepisów producenta pojazdu.

♦ Przed ładowaniem i konserwacją akumulatora

przyłączonego cały czas do instalacji elektrycznej samochodu należy najpierw odłączyć kabel przyłączeniowy bieguna ujemnego (czarny) samochodu od bieguna ujemnego akumulatora. Biegun ujemny akumulatora jest z reguły połączony z nadwoziem samochodu.

♦ Podłączyć zacisk przyłączeniowy bieguna

dodatniego (czerwony) dodatniego bieguna akumulatora.

♦ Podłączyć zacisk przyłączeniowy bieguna ujemne-

go (czarny) lub do karoserii.

♦ Podłączyć kabel zasilający

gniazda zasilania.

♦ Wskaźnik napięcia akumulatora

aktualne napięcie akumulatora.

♦ W przypadku odwrotnego podłączenia zaci-

sków wyjściowych zapali się dioda zamiany biegunów

do ujemnego bieguna akumulatora.

prostownika do

wskazuje

Odłączanie

♦ Odłączyć urządzenie z zasilania. ♦ Zdjąć zacisk przyłączeniowy bieguna

ujemnego (czarny) z ujemnego bieguna akumulatora lub do karoserii.

♦ Zdjąć zacisk przyłączeniowy bieguna dodat-

niego akumulatora.

(czerwony) z dodatniego bieguna

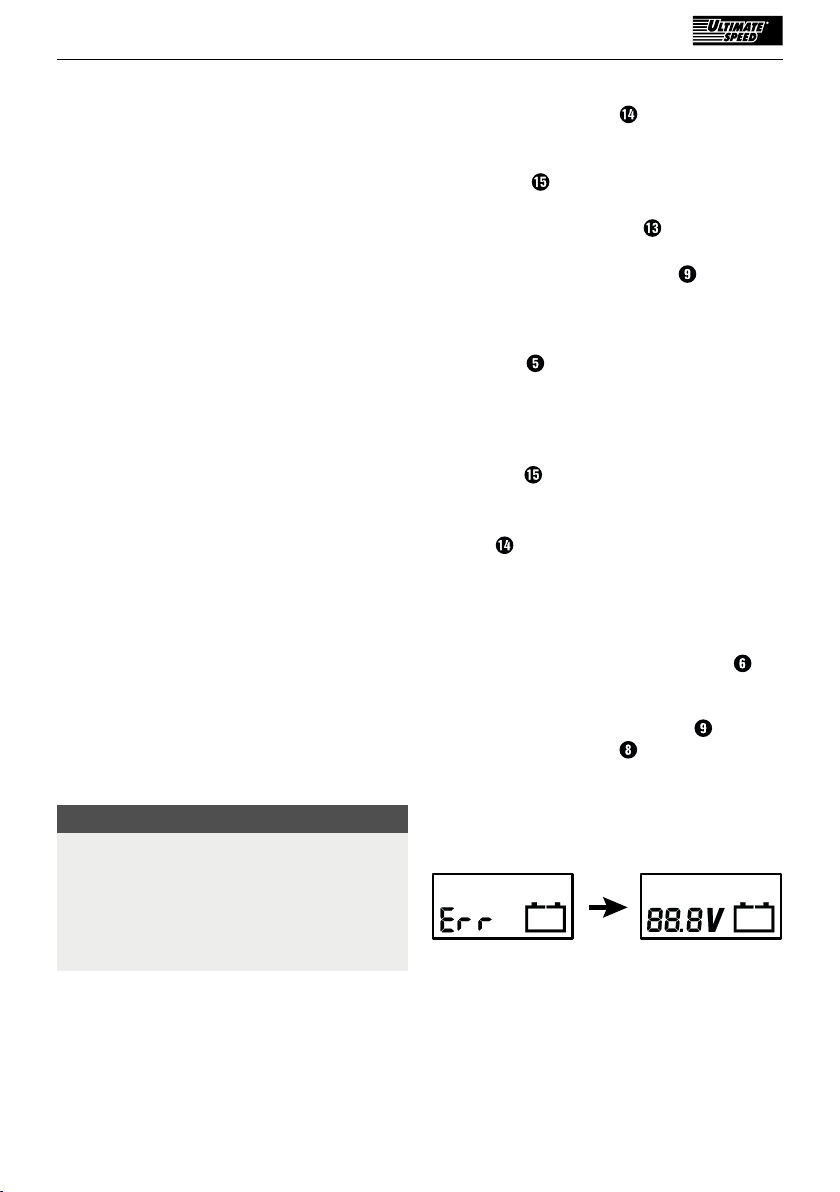

STANDBY/Pomiar napięcia akumulatora

Po podłączeniu zasilania urządzenie przełącza się na tryb STANDBY. Wskaźnik trybu Standby świeci się. Po podłączeniu zacisków połączeniowych napięcie akumulatora wyświetlane jest na wyświetlaczu LCD (wskaźnik napięcia ). Segmenty wskaźnika stanu są puste.

Gdy zmierzone napięcie ma wartość poniżej 3,8 V lub powyżej 15 V, akumulator nie będzie ładowany. Na wyświetlaczu pojawi się krótki komunikat „Err”. Urządzenie przełącza się na tryb czuwania - Standby.

Akumulator 6 V:

Gdy pomiar wykaże napięcie akumulatora w zakresie 3,7 - 7,3 V, wtedy można wybrać wyłącznie program 1.

ULGD 5.0 A1

│

25 ■

Akumulatory 12 V:

Gdy rozpoznany zostanie akumulator w krytycznym zakresie napięcia od 7,3–10,5 V, urządzenie sprawdza , czy jest to w pełni naładowany akumulator 6 V, czy też rozładowany akumulator 12 V. Nacisnąć przycisk wyboru programu dany program. Urządzenie wykona pomiar kontrolny, trwający ok. 90 sek. Na wyświetlaczu pojawia się:

Gdy po ok. 90 sek. zostanie rozpoznane napięcie w zakresie 7,3–7,5 V, oznacza to uszkodzenie akumulatora 12 V.

Urządzenie przełącza się na tryb czuwania Standby.

, aby wybrać

Regeneracja

Gdy po ok. 90 sek. rozpoznane zostanie napięcie w zakresie 7,5–10,5 V, oznacza to obecność akumulatora 12 V. Proces ładowania rozpoczyna się w trybie pulsacyjnym służącym do regeneracji akumulatora.

Wskaźnik napięcia urządzenie przełącza się na kolejne etapy ładowania. Regeneracja jest identyczna w przypadku wszystkich programów ładowania 12 V.

miga. Po osiągnięciu 10,5 V

Wybieranie programów

WSKAZÓWKA

► Jeśli rozpoznany zostanie akumulator w

zakresie napięcia 3,7–7,3 V, nie można wybrać programy 2–3–4. Kolejne etapy ładowania następują automatycznie. W zależności od wybranego programu charakterystyka ładowania jest monitorowana w zakresie napięcia, czasu i temperatury. Z programem diagnostycznym, trybem regeneracji i ładowaniem podtrzymującym.

(patrz ilustracja poglądowa programu 3 rys. C).

Program maks. (V) maks. (A) 1 6 V 7,3 V 0,8 A

14,4 V 0,8 A

14,4 V 5,0 A

14,7 V 5,0 A

Program 1 „6 V“ (7,3 V/0,8 A)

Do ładowania akumulatorów 6 V o pojemności poniżej 14 Ah.

♦ Nacisnąć przycisk wyboru programu

brać program 1. Na wyświetlaczu LCD pojawia się symbol „6 V“. Podczas ładowania wskaźnik ładowania sowany jest postęp ładowania (słupki 1–4). Gdy akumulator zostanie w pełni naładowany, wskaźnik naładowania Miganie ustępuje i urządzenie przełącza się automatycznie na tryb podtrzymywania.

miga i wskazuje, na ile zaawan-

wskaże 4 słupki.

, by wy-

Program 2 „12 V“ (14,4 V/0,8 A)

Do ładowania akumulatorów 12 V o pojemności poniżej 14 Ah.

♦ Nacisnąć przycisk wyboru programu

brać program 2. Na wyświetlaczu LCD pojawia się symbol

ładowania miga i wskazuje, na ile zaawansowany jest postęp ładowania (słupki 1–4). Gdy akumulator zostanie w pełni naładowany, wskaźnik naładowania wskaże 4 słupki. Miganie ustępuje i urządzenie przełącza się automatycznie na tryb podtrzymywania.

. Podczas ładowania wskaźnik

, by wy-

■ 26 │ PL

ULGD 5.0 A1

Program 3

Do ładowania akumulatorów 12 V o pojemności 14 Ah –120 Ah.

♦ Nacisnąć przycisk wyboru programu

brać program 3. Na wyświetlaczu LCD pojawia się symbol

„12 V“ (14,4 V/5,0 A)

, by wy-

. Podczas ładowania wskaźnik

Program 4 „12 V“ (14,7 V/5,0 A)

Do ładowania akumulatorów 12 V o pojemności 14 Ah –120 Ah w warunkach niskich temperatur lub do ładowania akumulatorów AGM.

♦ Nacisnąć przycisk wyboru programu

wybrać program 4.

WSKAZÓWKA

► Program ten może się niekiedy uruchamiać

z niewielkim opóźnieniem. Na wyświetlaczu LCD pojawia się symbol ładowania wskaźnik ładowania miga i wskazuje, na ile zaawansowany jest postęp ładowania (słupki 1–4). Gdy akumulator zostanie w pełni naładowany, wskaźnik naładowania wskaże 4 słupki. Miganie ustępuje i urządzenie przełącza się automatycznie na tryb podtrzymywania.

, by

. Podczas

Ładowanie podtrzymujące

Jak opisano w akapicie „Programy” urządzenie posiada funkcję automatycznego ładowania podtrzymującego. W zależności od spadku napięcia akumulatora - wskutek samorozładowania

- prostownik reaguje różnym prądem ładowania. Akumulator można pozostawić podłączony do ładowarki przez dłuższy czas.

Funkcja ochronna urządzenia

Jeśli dojdzie do wystąpienia sytuacji awaryjnej, na przykład zwarcie, spadek napięcia akumulatora poniżej 7,5 V, otwarty obwód elektryczny lub odwrotne przyłączenie zacisków wyjściowych, prostownik wyłącza układ elektroniczny i przełącza system do ustawień wyjściowych, chroniąc się w ten sposób przed możliwym uszkodzeniem. Jeśli urządzenie w trakcie ładowania nadmiernie się nagrzewa, następuje automatyczne obniżenie mocy wyjściowej. Mechanizm ten chroni urządzenie przed uszkodzeniem.

Konserwacja i czyszczenie

OSTRZEŻENIE! Przed przystąpieniem

do jakichkolwiek prac przy prostowniku należy wyjąć wtyk z gniazda zasilania.

Urządzenie jest bezobsługowe.

♦ W żadnym wypadku nie wolno stosować

rozpuszczalników ani innych żrących środków czyszczących.

♦ Powierzchnie urządzenia wykonane z tworzy-

wa sztucznego czyścić suchą szmatką.

ULGD 5.0 A1

│

27 ■

Gwarancja Kompernaß Handels GmbH

Szanowny Kliencie, To urządzenie objęte jest 3-letnią gwarancją, licząc

od daty zakupu. W przypadku wad tego produktu, masz gwarantowane ustawowo prawa w stosunku sprzedawcy. Te ustawowe prawa nie są ograniczone przez nasze opisane poniżej warunki gwarancji.

Warunki gwarancji

Okres gwarancji rozpoczyna się od daty zakupu. Należy zachować paragon. Jest on wymagany jako dowód zakupu.

Jeżeli w ciągu trzech lat od daty zakupu produktu ujawni się w nim wada materiałowa lub produkcyjna, produkt zostanie wedle naszego uznania nieodpłatnie naprawiony, wymieniony na nowy lub zostanie zwrócona jego cena. Warunkiem spełnienia tego świadczenia gwarancyjnego jest dostarczenie w trakcie tego trzyletniego okresu uszkodzonego urządzenia wraz z dowodem zakupu (paragonem) oraz krótkim opisem wady i daty jej wystąpienia.

Jeżeli wada jest objęta naszą gwarancją, otrzymasz z powrotem naprawiony lub nowy produkt.

Okres gwarancji i ustawowe roszczenia gwarancyjne

Wykonanie usługi gwarancyjnej nie przedłuża okresu gwarancji. Dotyczy to również wymienionych i naprawionych części. Wszelkie szkody i wady wykryte w chwili zakupu należy zgłosić bezpośrednio po rozpakowaniu urządzenia. Po upływie okresu gwarancji wszelkie naprawy są wykonywane odpłatnie.

Zakres gwarancji

Urządzenie zostało starannie wyprodukowane i poddane przed wysyłką skrupulatnej kontroli jakości.

Gwarancja obejmuje wady materiałowe lub produkcyjne. Niniejsza gwarancja nie obejmuje części produktu, podlegających normalnemu zużyciu, ani uszkodzeń części łatwo łamliwych, np. przełączników , lub części wykonanych ze szkła.

Niniejsza gwarancja traci swoją ważność, jeśli produkt został uszkodzony, nie używano go prawidłowo lub nie serwisowano należycie. W celu zapewnienia prawidłowego stosowania produktu należy ściśle przestrzegać wszystkich instrukcji wymienionych w instrukcjach obsługi. Należy bezwzględnie unikać zastosowania oraz postępowania, których odradza się w instrukcji obsługi lub przed którymi się w niej ostrzega.

Produkt przeznaczony jest wyłącznie do użytku domowego, a nie do zastosowań komercyjnych. Niewłaściwe użytkowanie urządzenia, używanie go w sposób niezgodny z jego przeznaczeniem, użycie siły lub ingerencja w urządzenie, dokonywana poza naszymi autoryzowanymi punktami serwisowymi, powodują utratę gwarancji.

Okres gwarancji nie ma zastosowania wnastępujących przypadkach

■ normalne zużycie pojemności baterii

■ komercyjne wykorzystanie produktu

■ uszkodzenie lub modyﬁkacja produktu przez

klienta

■ nieprzestrzeganie przepisów bezpieczeństwa

ikonserwacji, błędy w obsłudze

■ szkody spowodowane zjawiskami naturalnymi

Realizacja zobowiązań gwarancyjnych

W celu zapewnienia szybkiego załatwienia sprawy, postępuj zgodnie z poniższymi wskazówkami:

■ W przypadku wszelkich pytań przygo-

tuj paragon ﬁskalny oraz numer artykułu (np.IAN12345) jako dowód zakupu.

■ Numer artykułu można znaleźć na tabliczce

znamionowej na produkcie, wygrawerowany na urządzeniu, zapisany na stronie tytułowej instrukcji obsługi (w dolnym lewym rogu) lub na naklejce ztyłu bądź na spodzie urządzenia.

■ 28 │ PL

ULGD 5.0 A1

■ W przypadku wystąpienia błędów działania

lub innych wad, prosimy o kontakt z odpowiednim działem serwisu telefonicznie lub przez e-mail.

■ Zarejestrowany jako wadliwy produkt możesz

wtedy wraz z dołączonym dowodem zakupu (paragonem) oraz opisem i datą wystąpienia usterki wysłać nieodpłatnie na przekazany wcześniej adres serwisu.

Na stronie www.lidl-service.com możesz pobrać te i wiele innych instrukcji, ﬁlmów o produktach oraz oprogramowanie instalacyjne.

Za pomocą tego kodu QR możesz przejść bezpośrednio na stronę serwisu Lidl (www.lidl-service.com), gdzie możesz otworzyć instrukcję obsługi, wpisując numer artykułu (IAN) 346098_2004.

Serwis

Serwis Polska

Tel.: 22 397 4996 E-Mail: kompernass@lidl.pl

IAN 346098_2004

Importer

Pamiętaj, że poniższy adres nie jest adresem serwisu. Skontaktuj się najpierw z odpowiednim punktem serwisowym.

Utylizacja

Opakowanie urządzenia wykonane jest zmateriałów przyjaznych dla środowiska naturalnego, które można oddać wlokalnych punktach zbiórki.

Urządzeń elektrycznych nie wolno wyrzucać razem z odpadami domowymi!

Zgodnie zdyrektywą europejską 2012/19/EU wsprawiezużytych urządzeń elektrycznych ielektronicznych izastosowaniem jej wprawie krajowym zużyte elektronarzędzia należy zbierać oddzielnie iprzekazać do ponownego przetworzenia wsposób przyjazny dla środowiska.

Informacje na temat utylizacji zużytego urządzenia można uzyskać wnajbliższym urzędzie gminy lub miasta.

potrzeby zutylizuj je zgodnie z zasadami segregacji odpadów. Materiały opakowaniowe są oznaczone skrótami (a) icyframi (b) wnastępujący sposób: 1–7: tworzywa sztuczne, 20–22: papier itektura, 80–98: kompozyty.

Opakowania należy utylizować

w sposób przyjazny dla środowiska.

Przestrzegaj oznaczeń na różnych

materiałach opakowaniowych i w razie

Informacje na temat możliwości utylizacji

wysłużonego produktu można uzyskać

w najbliższym urzędzie gminy lub miasta.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM NIEMCY www.kompernass.com

ULGD 5.0 A1

│

29 ■

Tłumaczenie oryginalnej deklaracji zgodności

My, KOMPERNASS HANDELS GMBH, osoba odpowiedzialna za sporządzenie dokumentacji: Pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NIEMCY, oświadczamy niniejszym, że produkt ten jest zgodny z następującymi normami, dokumentami normatywnymi oraz dyrektywami WE:

Dyrektywa niskonapięciowa WE

(2014/35/EU)

Dyrektywa w sprawie kompatybilności elektromagnetycznej

(2014/30/EU)

Dyrektywa wsprawie stosowania substancji szkodliwych dla zdrowia

(2011/65/EU)*

* Wyłączną odpowiedzialność za wystawienie niniejszej deklaracji zgodności ponosi producent. Opisany powyżej

przedmiot oświadczenia spełnia wymagania przepisów dyrektywy 2011/65/EU Parlamentu Europejskiego iRady z8 czerwca 2011r. wsprawie ograniczenia stosowania określonych substancji niebezpiecznych wurządzeniach elektrycznych ielektronicznych.

Zastosowane normy zharmonizowane

EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A13 :2017 EN 62233 : 2008 EN 55014-1 :2017 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 55014-2:2015

Oznaczenie typu maszyny: Prostownik do akumulatorów samochodowych ULGD5.0 A1

Rok produkcji: 10–2020

Numer seryjny: IAN 346098_2004

Bochum, 18.06.2020 r.

Semi Uguzlu

- Kierownik ds. Zarządzania Jakością Zastrzegamy sobie prawo do wprowadzania zmian technicznych w ramach procesu udoskonalania

urządzenia.

■ 30 │ PL

ULGD 5.0 A1

Turinys

Įžanga ...............................................................32

Naudojimas pagal paskirtį ............................................................32

Tiekiamas rinkinys ...................................................................32

Dalių aprašas ......................................................................32

Techniniai duomenys ................................................................32

Sauga ...............................................................32

Saugos nurodymai ..................................................................32

Papildoma saugos ..................................................................33

Naudojimas ........................................................... 34

Prieš pradedant naudoti ..............................................................34

Prijungimas ........................................................................34

Atjungimas ........................................................................35

PARENGTIES BŪSENA/baterijos įtampos matavimas .......................................35

Regeneravimas .....................................................................35

Programų pasirinkimas ...............................................................35

1 programa „6 V“ (7,3 V/0,8 A) ......................................................35

2 programa 3 programa

4 programa

Palaikomasis įkrovimas ...............................................................36

Prietaiso apsaugos funkcija ...........................................................36

„12 V“ (14,4V/0,8A) ................................................36

„12 V“ (14,4V/5,0A) ................................................36

„12 V“ (14,7 V/5,0 A) .................................................36

Techninė priežiūra ir valymas ............................................36

Kompernaß Handels GmbH garantija .....................................37

Priežiūra .............................................................38

Importuotojas .........................................................38

Prietaiso utilizavimas ...................................................38

Atitikties deklaracijos originalo vertimas ..................................39

│

ULGD 5.0 A1

31 ■

AUTOMOBILINIS AKUMULIATORIAUS ĮKROVIKLIS ULGD5.0 A1

Įžanga

Sveikiname įsigijus naują prietaisą. Jūs

pasirinkote kokybišką gaminį. Naudojimo

instrukcija yra sudedamoji šio gaminio dalis. Joje pateikta svarbių saugos, naudojimo ir utilizavimo nurodymų. Prieš pradėdami naudoti gaminį, susipažinkite su visais naudojimo ir saugos nurodymais. Gaminį naudokite tik taip, kaip aprašyta, ir tik nurodytais naudojimo tikslais. Perduodami gaminį tretiesiems asmenims, kartu perduokite visus jo dokumentus.

Naudojimas pagal paskirtį

„Ultimate Speed ULGD5.0 A1“ yra daugiapakopiu režimu veikiantis transporto priemonių baterijų kroviklis, skirtas 6 arba 12V švino akumuliatoriams (baterijoms) su skystuoju elektrolitu (WET), elektrolitą absorbuojančiais pluoštais (AGM) arba geliniu elektrolitu (GEL) įkrauti arba jų įkrovos lygiui palaikyti.

Prietaisas netinka ličio jonų akumuliatoriams įkrauti! Prietaisas neskirtas komercinio naudojimo reikmėms, jis gali būti naudojamas tik vidaus patalpose.

Gamintojas neprisiima jokios atsakomybės už žalą, galinčią atsirasti naudojant prietaisą ne pagal paskirtį.

Tiekiamas rinkinys

1 automobilinis akumuliatoriaus įkroviklis 1 naudojimo instrukcija

Dalių aprašas

Žr. A paveikslėlį

12 V/0,8 A (2 programa) 12 V/5,0 A (3 programa) 12 V/5,0 A (4 programa) 6 V/0,8 A (1 programa) Netinkamo poliškumo LED indikatorius Parengties būsenos LED indikatorius Įkrovimo rodmuo Įkrovos lygio rodmuo

Įtampos rodmuo Programų parinkties mygtukas (►►►)

Žr. B paveikslėlį

Kroviklis Stendai Maitinimo laidas Prijungimo prie teigiamojo poliaus gnybtas

(raudonas)

Prijungimo prie neigiamojo poliaus gnybtas

(juodas)

Prijungimo prie teigiamojo poliaus kabelis

(raudonas)

Prijungimo prie neigiamojo poliaus kabelis

(juodas)

Techniniai duomenys

Įėjimo įtampa: 220–240 V ∼, 50 Hz (kintamoji srovė) Galia-dabartinis: 0,8 A Išėjimo įtampa: 6 V (nuolatinė srovė) Išėjimo srovė: 0,8 A / 5,0 A

Saugiklis (viduje): 2 A Aplinkos temperatūra: nuo -20 iki 50 °C Korpuso apsaugos

laipsnis: IP 65 Apsaugos klasė: II/ Baterijų tipai: 6 V švino ir rūgšties

/ 12 V

T2A

(dviguba izoliacija)

baterijos 1,2–14 Ah 12 V švino ir rūgšties baterijos 1,2–120 Ah

Sauga

Saugos nurodymai

ĮSPĖJIMAS!

► Kad išvengtumėte pavojaus, kai pažeistas

šio prietaiso maitinimo laidas, jį turi pakeisti gamintojas ar jo klientų aptarnavimo tarnyba arba panašią kvaliﬁkaciją turintis asmuo.

■ 32 │ LT

ULGD 5.0 A1

Kroviklis gali būti naudojamas

tik vidaus patalpose.

■ Š

į prietaisą gali naudoti 8 metų ir vyresni vaikai, taip pat sutrikusių ﬁzinių, juslinių arba protinių gebėjimų ar mažai patirties ir žinių turintys asmenys, jei jie yra prižiūrimi arba išmokyti saugiai naudoti prietaisą ir supranta, kokių gali kilti pavojų. Vaikams su prietaisu žaisti draudžiama. Valymo ir naudotojo atliekamų techninės priežiūros darbų neleidžiama atlikti neprižiūrimiems vaikams.

■ Kad išvengtumėte pavojaus, kai

pažeistas šio prietaiso maitinimo laidas, jį turi pakeisti gamintojas ar jo klientų aptarnavimo tarnyba arba panašią kvaliﬁkaciją turintis asmuo.

Papildoma saugos

■ Nenaudokite kroviklio neįkrauna-

mosioms baterijoms įkrauti.

■ Nenaudokite kroviklio ličio jonų

akumuliatoriams įkrauti.

■ Prieš įkraudami išmontuotą bateriją,

padėkite ją ant gerai vėdinamo paviršiaus.

■ Kroviklio automatinis veikimas ir

naudojimo apribojimai toliau paaiškinti šioje naudojimo instrukcijoje.

ELEKTROS SMŪGIO PAVOJUS!

■ Nenaudokite prietaiso, jei pažeistas

kabelis, maitinimo laidas ar tinklo kištukas. Pažeisti maitinimo laidai kelia mirtiną elektros smūgio pavojų.

■ Kad išvengtumėte pavojų, kai pažeis-

tas šio prietaiso įjungimo į tinklą laidas, jį turi pakeisti gamintojas arba jo klientų aptarnavimo tarnyba ar panašią kvaliﬁkaciją turintis asmuo.

■ Prieš įjungdami į elektros tinklą įsiti-

kinkite, kad tinkle yra nurodytoji 230V ∼ 50Hz srovė, įžemintas nulinis laidas, 16A saugiklis ir liekamosios srovės įtaisas (liekamąją srove valdomas jungtuvas).

■ Išjunkite kroviklį iš tinklo, kai jį prijun-

giate ar atjungiate nuo baterijos.

■ Kas kartą pirmiausia prijunkite

prijungimo prie teigiamojo poliaus gnybtą (raudoną)

■ Prijungimo prie neigiamojo poliaus

gnybtas (juodas)

turi būti prijungtas prie kėbulo mažiausiai 10cm atstumu nuo baterijos ir kuro tiekimo vamzdžio.

■ Dabar kroviklį įjunkite į maitinimo

tinklą.

■ Įkrovę bateriją, išjunkite kroviklį iš

maitinimo tinklo. Tik tada prijungimo gnybtą atjunkite nuo kėbulo. Kai jį atjungsite, atjunkite prijungimo gnybtą nuo baterijos.

SPROGIMO IR GAISRO

PAVOJUS!

Saugokitės sprogiųjų dujų labai sprogios reakcijos!

■ Kai ketinate bateriją įkrauti įprastai

ar palaikomuoju įkrovimu, įsitikinkite, kad nėra atviros šviesos (liepsnos, žarijų ar kibirkščių)!

ULGD 5.0 A1

│

33 ■

■

Įsitikinkite, kad prijungimo prie teigiamojo poliaus kabelis nesiliečia prie degalų sistemos vamzdyno (pavyzdžiui, benzino vamzdžio)!

■ Įsitikinkite, kad naudojant kroviklį

neužsidegs sprogios arba degios medžiagos, pavyzdžiui, benzinas ar tirpikliai!

■ Įkraudami baterijas pasirūpinkite

pakankamu vėdinimu.

PAVOJUS NUSIDEGINTI CHEMINĖMIS MEDŽIAGOMIS!

■ Užsidėkite apsauginius akinius!

Mūvėkite apsaugines pirštines! Jei į akis ar ant odos pateko baterijų rūgšties, atitinkamą kūno vietą gausiai nuplaukite tekančiu švariu vandeniu ir nedelsdami kreipkitės į gydytoją!

■ Prijungdami kroviklį prie baterijos

venkite trumpojo elektros jungimo. Prijungimo prie neigiamojo poliaus kabelį junkite tik prie baterijos neigiamojo poliaus arba prie kėbulo. Prijungimo prie teigiamojo poliaus kabelį junkite tik prie baterijos teigiamojo poliaus!

■ Nelaikykite kroviklio arti ugnies,

karštyje ar ilgesnį laiką aukštesnėje nei 50°C temperatūroje!

■ Pritaisydami kroviklį, varžtais ne-

pažeiskite kuro, elektros, stabdžių, hidraulinės ar vandens sistemų!

■ Neuždenkite kroviklio kokiais nors

daiktais!

■ Apsaugokite baterijos elektros

kontaktus nuo trumpojo jungimo!

■ Kroviklį naudokite tik nepažeistoms

6V / 12V švino baterijoms įkrauti arba jų įkrovos lygiui palaikyti. Draudžiama krauti užšalusias baterijas.

Naudojimas

Prieš pradedant naudoti

♦ Prieš prijungdami kroviklį susipažinkite su baterijos

naudojimo instrukcija.

♦ Jei transporto priemonėje įtaisyta stacionarioji

baterija, būtina vadovautis ir transporto priemonės gamintojo nurodymais. Apsaugokite transporto priemonę, kad nenuriedėtų, išjunkite degimą.

♦ Nuvalykite baterijos polius. Saugokitės, kad

valant nešvarumų nepatektų į akis.

♦ Pasirūpinkite pakankamu vėdinimu.

Prijungimas

NURODYMAS

► Kroviklį galima prijungti dviem būdais.

Prijungimo prie neigiamojo poliaus kabelį (juodas) galima prijungti tiesiai prie baterijos neigiamojo poliaus arba prie kėbulo. Ir čia vadovaukitės transporto priemonės gamintojo nurodymais.

♦ Kai transporto priemonėje įtaisyta stacionarioji

baterija, prieš įkraudami ją įprastai ar palaikomuoju įkrovimu, pirmiausia nuo baterijos neigiamojo poliaus atjunkite transporto priemonės prijungimo prie neigiamojo poliaus kabelį (juodas). Baterijos neigiamasis polius paprastai būna sujungtas su transporto priemonės kėbulu.

♦ Kroviklio prijungimo prie teigiamojo poliaus

gnybtą (raudonas) teigiamojo poliaus.

♦ Prijungimo prie neigiamojo poliaus gnybtą

(juodas) poliaus arba prie kėbulo.

♦ Kroviklio maitinimo laidą

lizdą.

prijunkite prie baterijos neigiamojo

prijunkite prie baterijos

įjunkite į elektros

■ 34 │ LT

ULGD 5.0 A1

♦ Baterijos įtampos rodmuo rodo esamą bate-

rijos įtampą.

♦ Atvirkščiai prijungus išėjimo gnybtus, užsidega

netinkamo poliškumo LED indikatorius

Atjungimas

♦ Išjunkite prietaisą iš elektros tinklo. ♦ Prijungimo prie neigiamojo poliaus gnybtą

(juodas) poliaus arba nuo kėbulo.

♦ Prijungimo prie teigiamojo poliaus gnybtą (rau-

donas) poliaus.

atjunkite nuo baterijos neigiamojo

atjunkite nuo baterijos teigiamojo

PARENGTIES BŪSENA/baterijos įtampos matavimas

Prijungtas prie maitinimo šaltinio, prietaisas veikia PARENGTIES BŪSENA. Užsidega parengties būsenos indikatorius . Prijungus gnybtus, baterijos įtampa rodoma skystųjų kristalų ekrane (įtampos rodmuo ). Įkrovos lygio rodmens segmentai yra tušti.

Jei išmatuotoji įtampa žemesnė nei 3,8 V arba aukštesnė nei 15 V, baterija nebus įkraunama. Ekrane trumpai parodomas klaidos pranešimas „Err“. Prietaisas persijungia į parengties būseną.

Jei po 90 sekundžių nustatoma, kad įtampa yra 7,3–7,5 V srityje, 12 V baterija yra sugedusi.

Prietaisas persijungia į parengties būseną.

Regeneravimas

Jei po 90 sekundžių nustatoma, kad įtampa yra 7,5–10,5 V srityje, kroviklyje yra 12 V baterija. Baterija regeneruojama įkraunant impulsiniu režimu.

Mirksi įtampos rodmuo . Pasiekus 10,5 V įtampą, prietaisas persijungia į kitas krovimo pakopas. Visose 12 V baterijų įkrovimo programose regeneravimas vyksta taip pat.

Programų pasirinkimas

NURODYMAS

► Atpažinus, kad baterijos įtampa yra 3,7–7,3 V

srityje, 2–3–4 programų pasirinkti negalima. Tolesnis įkrovimas vyksta automatiškai. Priklausomai nuo pasirinktos programos, įkraunant kontroliuojamos įtampos, laiko ir temperatūros charakteristikos. Su būsenos nustatymo programa, regeneravimo ir palaikomojo įkrovimo režimu.

(žr. 3 programos pagrindinės informacijos pateiktį, C paveikslėlis)

6 V baterijos

Jei baterijos išmatuotoji įtampa yra 3,7–7,3 V srityje, galima pasirinkti tik 1 programą.

12 V baterijos

Atpažinęs, kad baterijos įtampa yra kritinėje 7,3– 10,5 V srityje, prietaisas patikrina, kokia tai baterija – visiškai įkrauta 6 V ar išsikrovusi 12 V baterija. Pasirinkite programą paspausdami programų parinkties mygtuką 90 sekundžių trunkančius kontrolinius matavimus. Ekrane rodoma:

. Prietaisas atlieka maždaug

ULGD 5.0 A1

Programa maks. (V) maks. (A) 1 6 V 7,3V 0,8A

14,4V 0,8A

14,4V 5,0A

14,7V 5,0A

1 programa „6 V“ (7,3 V/0,8 A)

Skirta įkrauti 6V mažesnės nei 14Ah talpos baterijoms.

♦ Paspausdami programų parinkties mygtuką

pasirinkite 1 programą. Skystųjų kristalų ekrane rodomas simbolis „6 V“. Vykstant įkrovimui, mirksi įkrovimo rodmuo , rodantis įkrovimo proceso eigą (1–4 stulpeliai). Visiškai įkrovus bateriją, įkrovos lygio rodinyje matomi 4 stulpeliai. Rodmuo nustoja mirksėti, o prietaisas automatiškai persijungia į palaikomąjį įkrovimą.

│

35 ■

2 programa „12 V“ (14,4V/0,8A)

Skirta įkrauti 12V mažesnės nei 14Ah talpos baterijoms.

♦ Pasirinkite 2 programą paspausdami programų

parinkties mygtuką rodomas simbolis įkrovimo rodmuo , rodantis įkrovimo proceso eigą (1–4 stulpeliai). Visiškai įkrovus bateriją, įkrovos lygio rodinyje matomi 4 stulpeliai. Rodmuo nustoja mirksėti, o prietaisas automatiškai persijungia į palaikomąjį įkrovimą.

. Skystųjų kristalų ekrane

. Vykstant įkrovimui, mirksi

3 programa „12 V“ (14,4V/5,0A)

Skirta įkrauti 12V, 14–120 Ah talpos baterijoms.

♦ Paspausdami programų parinkties mygtuką

pasirinkite 3 programą. Skystųjų kristalų ekrane rodomas simbolis

mirksi įkrovimo rodmuo , rodantis įkrovimo proceso eigą (1–4 stulpeliai). Visiškai įkrovus bateriją, įkrovos lygio rodinyje matomi 4 stulpeliai. Rodmuo nustoja mirksėti, o prietaisas automatiškai persijungia į palaikomąjį įkrovimą.

. Vykstant įkrovimui,

4 programa „12 V“ (14,7 V/5,0 A)

Skirta įkrauti 12V, 14–120 Ah talpos baterijoms šaltomis sąlygomis arba AGM baterijoms.

♦ Paspausdami programų parinkties mygtuką

pasirinkite 4 programą.

Palaikomasis įkrovimas

Kaip aprašyta aprašant programas, prietaisas automatiškai persijungia į palaikomąjį įkrovimą. Priklausomai nuo baterijos įtampos kryčio dėl savaiminės iškrovos, kroviklis reaguoja skirtinga įkrovimo srove. Baterija gali likti prijungta prie kroviklio ir ilgesnį laiką.

Prietaiso apsaugos funkcija

Netipinėmis aplinkybėmis, pavyzdžiui, jei įkraunant įvyksta trumpasis jungimas, kritiškai nukrinta įtampa, atsiranda atviroji grandinė ar atvirkščiai prijungiami išėjimo gnybtai, baterijų kroviklis išjungia elektroninius įtaisus ir iškart perjungia sistemą į pradinę būseną, kad būtų išvengta žalos. Jei įkraunant bateriją prietaisas per daug įkaista, automatiškai sumažinama išėjimo galia. Tai saugo prietaisą nuo gedimų.

Techninė priežiūra ir valymas

ĮSPĖJIMAS! Prieš tvarkydami baterijų

kroviklį būtinai iš elektros lizdo ištraukite tinklo kištuką.

Prietaisui techninės priežiūros nereikia.

♦ Jokiu būdu nenaudokite tirpiklių ar kitokių agre-

syvių valymo priemonių.

♦ Prietaiso plastikinius paviršius valykite sausa

šluoste.

NURODYMAS

► Ši programa gali įsijungti su nedidele delsa.

Skystųjų kristalų ekrane rodomas simbolis Vykstant įkrovimui, mirksi įkrovimo rodmuo , rodantis įkrovimo proceso eigą (1–4 stulpeliai). Visiškai įkrovus bateriją, įkrovos lygio rodinyje matomi 4 stulpeliai. Rodmuo nustoja mirksėti, o prietaisas automatiškai persijungia į palaikomąjį įkrovimą.

■ 36 │ LT

ULGD 5.0 A1

Kompernaß Handels GmbH garantija

Gerb. kliente, Šiam prietaisui nuo įsigijimo datos suteikiama

3metų garantija. Išryškėjus šio gaminio trūkumams, gaminio pardavėjas užtikrina jums teisės aktais reglamentuojamas teises. Toliau išdėstytos garantijos teikimo sąlygos šių jūsų teisės aktais reglamentuojamų teisių neapriboja.

Garantijos teikimo sąlygos

Garantijos teikimo laikotarpis skaičiuojamas nuo pirkimo datos. Išsaugokite kasos čekį. Jo reikia kaip pirkimo dokumento.

Jei per trejus metus nuo šio gaminio pirkimo datos išryškėtų medžiagų ar gamybos trūkumų, gaminį savo nuožiūra nemokamai pataisysime, pakeisime arba grąžinsime sumokėtą sumą. Norint pasinaudoti garantija, sugedusį gaminį ir pirkimo dokumentą (kasos čekį) būtina pateikti trejų metų laikotarpiu trumpai aprašius trūkumą ir nurodžius trūkumo atsiradimo laiką.

Jei trūkumui taikoma mūsų garantija, jums grąžinsime sutaisytą arba pristatysime naują gaminį. Sutaisius ar pakeitus gaminį, garantijos teikimo laikotarpis nepratęsiamas.

Garantijos teikimo laikotarpis ir teisės aktais reglamentuojama trūkumų pašalinimo garantija

Garantijos teikimo laikotarpiu suteikus garantinių paslaugų, garantijos teikimo laikotarpis nepratęsiamas. Ta pati sąlyga taikoma ir pakeistoms bei sutaisytoms dalims. Apie įsigyto gaminio pažeidimus ir trūkumus būtina pranešti vos išpakavus gaminį. Pasibaigus garantijos teikimo laikotarpiui už remonto darbus imamas mokestis.

Garantijos aprėptis

Prietaisas kruopščiai pagamintas vadovaujantis griežtomis kokybės gairėmis ir prieš pristatant buvo išbandytas.

Garantija taikoma tik medžiagų arba gamybos trūkumams. Šis garantija netaikoma įprastai dylančioms dalims, priskiriamoms prie susidėvinčių dalių kategorijos, arba lūžtančių (dužių) dalių, pavyzdžiui, jungiklių ar iš stiklo pagamintų dalių, pažeidimams.

Garantija netaikoma, jei gaminys apgadinamas, netinkamai naudojamas ar netinkamai prižiūrimas. Gaminys tinkamai naudojamas tik tada, jei tiksliai laikomasi visų naudojimo instrukcijoje pateiktų nurodymų. Gaminį draudžiama naudoti tokiems tikslams ar tokiu būdu, kurie nerekomenduojami naudojimo instrukcijoje arba dėl kurių joje įspėjama.

Gaminys skirtas tik buitinio, o ne komercinio naudojimo reikmėms. Garantija netaikoma piktnaudžiavimo, netinkamo naudojimo atvejais, jei naudojama jėga ir jei remontuoja ne mūsų įgaliotoji klientų aptarnavimo tarnyba.

Garantinis laikotarpis netaikomas

■ įprastai sumažėjus akumuliatoriaus talpai,

■ jei gaminys naudojamas komerciniams tikslams,

■ jei klientas apgadina arba pakeičia gaminį,

■ jei nesilaikoma saugos ir techninės priežiūros

nurodymų arba jei gaminys netinkamai valdomas,

■ stichinių nelaimių padarytai žalai.

Garantinių įsipareigojimų vykdymas

Kad galėtume greitai sutvarkyti jūsų prašymą, prašome vadovautis toliau nurodytais nurodymais:

■ Kreipdamiesi bet kokiu klausimu dėl gaminio,

turėkite kasos čekį kaip pirkimo dokumentą ir gaminio numerį (pvz.,IAN12345).

■ Gaminio numerį rasite gaminio duomenų

lentelėje, išgraviruotą ant gaminio, nurodytą ant naudojimo instrukcijos viršelio (apačioje kairėje) arba užklijuotą gaminio užpakalinėje pusėje ar apačioje.

ULGD 5.0 A1

│

37 ■

■ Jei išryškėtų prietaiso veikimo ar kitokių trūkumų,

pirmiausia telefonu arba elektroniniu paštu kreipkitės į toliau nurodytą klientų aptarnavimo skyrių.

■ Tada sugedusiu pripažintą gaminį, pridėję pir-

kimo dokumentą (kasos čekį) ir nurodę trūkumą bei jo atsiradimo laiką, nemokamai galėsite išsiųsti jums nurodytu techninės priežiūros tarnybos adresu.

Iš svetainės www.lidl-service.com galite atsisiųsti šį ir daugiau žinynų, gaminių vaizdo įrašų ir įdiegimo programinės įrangos.

Šis QR kodas Jus nukreips tiesiai į „Lidl“ klientų aptarnavimo puslapį (www.lidl-service.com), kuriame įvedę gaminio numerį (IAN) 346098_2004 galėsite atverti savo naudojimo instrukciją.

Priežiūra

Priežiūra Lietuva

Tel.880033144 Elektroninio pašto adresas: kompernass@lidl.lt

IAN 346098_2004

Prietaiso utilizavimas

Pakuotė pagaminta iš aplinką tausojančių medžiagų, kurias galite atiduoti vietos perdirbimo įmonėms.

Elektrinių įrankių neišmeskite kartu su buitinėmis atliekomis!

Pagal Europos direktyvą 2012/19/EU

dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos įgyvendinimą nacionalinėje teisėje panaudoti elektriniai įrankiai turi būti surenkami atskirai ir atiduodami perdirbti nedarant žalos aplinkai.

Kaip išmesti nebenaudojamą įrankį, sužinosite savo savivaldybės arba miesto administracijoje.

Pakuotę išmeskite saugodami aplinką.

Atsižvelkite į skirtingų pakuotės

medžiagų ženklinimą ir prireikus jas

surūšiuokite. Pakuotės medžiagos ženklinamos šiais trumpiniais (a) ir skaičiais (b): 1–7: plastikai, 20–22: popierius ir kartonas, 80–98: sudėtinės medžiagos.

Kaip išmesti nenaudojamą gaminį,

sužinosite savo savivaldybės arba

miesto administracijoje.

Importuotojas

Atminkite, kad šis adresas nėra techninės priežiūros tarnybos adresas. Pirmiausia susisiekite su nurodyta klientų aptarnavimo tarnyba.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM VOKIETIJA www.kompernass.com

■ 38 │ LT

ULGD 5.0 A1

Atitikties deklaracijos originalo vertimas

Mes, KOMPERNASS HANDELS GMBH ir už dokumento pateikimą atsakingas asmuo, p. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, VOKIETIJA, pareiškiame, kad šis gaminys atitinka toliau nurodytus standartus, norminius dokumentus ir ES direktyvas:

EB žemosios įtampos direktyvą

(2014/35/EU)

Elektromagnetinio suderinamumo direktyvą

(2014/30/EU)

Pavojingų medžiagų naudojimo ribojimo direktyvą

(2011/65/EU)*

* Visą atsakomybę už šią atitikties deklaraciją prisiima gamintojas. Pirmiau aprašytas deklaruojamas gaminys atitinka

2011m. birželio 8d. Europos Parlamento ir Tarybos direktyvą 2011/65/EU dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo.

Taikomi darnieji standartai

EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A13 :2017 EN 62233 : 2008 EN 55014-1 :2017 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 55014-2:2015

Prietaiso tipas: Automobilinis akumuliatoriaus įkroviklis ULGD5.0A1

Pagaminimo metai: 2020–10

Serijos numeris: IAN 346098_2004

Bochumas, 2020-06-18

Semi Uguzlu Kokybės vadybininkas

Galimi techniniai pakeitimai tobulinant gaminį.

ULGD 5.0 A1

│

39 ■

■ 40 │ LT

ULGD 5.0 A1

Inhaltsverzeichnis

Einleitung .............................................................42

Bestimmungsgemäßer Gebrauch .......................................................42

Lieferumfang .......................................................................42

Teilebeschreibung ...................................................................42

Technische Daten ...................................................................42

Sicherheit .............................................................42

Sicherheitshinweise ..................................................................42

Ergänzende Sicherheitshinweise .......................................................43

Bedienung ............................................................44

Vor der Inbetriebnahme ..............................................................44

Anschließen .......................................................................45

Trennen ...........................................................................45

Standby/Batteriespannung messen .....................................................45

Wiederbelebung ...................................................................45

Programme auswählen ...............................................................46

Programm 1 „6 V“ (7,3V/0,8A) ......................................................46

Programm 2 Programm 3

Programm 4

Erhaltungsladung ...................................................................46

Geräteschutzfunktion ................................................................46

„12 V“ (14,4V/0,8A) ................................................46

„12 V“ (14,4V/5,0A) ................................................46

„12 V“ (14,7V/5,0A) .................................................46

Wartung und Reinigung .................................................47

Garantie der Kompernaß Handels GmbH ..................................47

Service ...............................................................48

Importeur ............................................................48

Entsorgung ...........................................................48

Original-Konformitätserklärung ..........................................49

ULGD 5.0 A1

DE│AT│CH

│

41 ■

KFZ-BATTERIELADEGERÄT ULGD5.0A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedienund Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Ultimate Speed ULGD5.0 A1 ist ein mehrstuﬁges Kfz-Batterieladegerät, das zur Auﬂadung und Erhaltungsladung von 6V- oder 12V-Blei-Akkus (Batterien) mit Elektrolyt-Lösung (WET), mit Elektrolyt absorbierenden Matten (AGM) oder mit gelförmigem Elektrolyt (GEL) geeignet ist.

Das Gerät ist nicht zur Auﬂadung von Lithium-IonenAkkus geeignet! Das Gerät ist nicht für den gewerblichen Einsatz und nur zur Verwendung in Innenräumen bestimmt.

Für aus bestimmungswidriger Verwendung entstande ne Schäden übernimmt der Hersteller keine Haftung.

Lieferumfang

1 Kfz-Batterieladegerät 1 Bedienungsanleitung

Teilebeschreibung

Siehe Abbildung A:

12 V/0,8 A (Programm 2) 12 V/5,0 A (Programm 3) 12 V/5,0 A (Programm 4) 6 V/0,8 A (Programm 1) LED Verpolung Standby-LED Ladeanzeige Zustandsanzeige Spannungsanzeige Programmwahltaste (►►►)

Siehe Abbildung B:

Ladegerät Standfüße Netzkabel Pluspol-Anschlussklemme (rot) Minuspol-Anschlussklemme (schwarz) Pluspol-Anschlusskabel (rot) Minuspol-Anschlusskabel (schwarz)

Technische Daten

Bemessungsspannung: 220 - 240 V ∼, 50 Hz

(Wechselstrom)

Bemessungsaufnahmestrom: 0,8 A

BemessungsAusgangsgleichspannung: 6 V

BemessungsAusgangsgleichstrom: 0,8 A / 5,0 A

Sicherung (innen): 2 A Umgebungstemperatur: -20°C bis 50°C Gehäuseschutzart: IP 65 Schutzklasse: II /

Batterietypen: 6 V-Blei-Säure-Batterie

1,2 Ah - 14 Ah

12 V-Blei-Säure-Batterie 1,2 Ah - 120 Ah

/ 12 V

(Gleichstrom)

T2A

(Doppelisolierung)

Sicherheit

Sicherheitshinweise

WARNUNG!

► Lesen Sie alle Sicherheitshinweise und Anwei-

sungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Das Ladegerät ist nur für den Be-

trieb im Innenbereich geeignet.

■ 42 │ DE

│AT│

ULGD 5.0 A1

■ Dieses Gerät kann von Kindern ab

8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und BenutzerWartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Wenn die Netzanschlussleitung die-

ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Ergänzende Sicherheitshinweise

■ Verwenden Sie das Ladegerät nicht

zum Laden von nicht wiederauﬂadbaren Batterien.

■ Verwenden Sie das Ladegerät nicht

zum Laden von Lithium-Ionen-Akkus.

■ Stellen Sie die ausgebaute Batterie

während des Ladevorgangs auf eine gut belüftete Fläche.

■ Die automatische Wirkungsweise so-

wie Einschränkungen in der Anwendung werden nachstehend in dieser Bedienungsanleitung erklärt.

STROMSCHLAGGEFAHR!

■ Betreiben Sie das Gerät nicht mit

beschädigtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.

■ Stellen Sie vor dem Netzstroman-

schluss sicher, dass der Netzstrom vorschriftsmäßig mit 230V ∼, 50Hz, geerdetem Nullleiter, einer 16A-Sicherung und einem FI-Schalter (Fehlerstromschutzschalter) ausgestattet ist.

■ Trennen Sie das Ladegerät vom

Netz, bevor Sie Verbindungen zur Batterie schließen oder öﬀnen.

■ Schließen Sie immer die Plus-Pol-

Anschlussklemme (rot) zuerst an.

■ Die Minus-Pol-Anschlussklemme

(schwarz) muss mindestens 10cm entfernt von der Batterie und der Benzinleitung an die Karosserie angeschlossen werden.

■ Schließen Sie jetzt das Ladegerät

an das Versorgungsnetz an.

■ Trennen Sie das Ladegerät nach

dem Laden vom Versorgungsnetz. Entfernen Sie erst danach die Anschlussklemme von der Karosserie. Entfernen Sie im Anschluss daran die Anschlussklemme von der Batterie.

ULGD 5.0 A1

DE│AT│CH

│

43 ■

■

Halten Sie den Netzstecker von Nässe fern!

■ Überprüfen Sie vor Inbetriebnahme

das Gerät und die Kabel auf Beschädigungen! Lassen Sie Beschädigungen nur von qualiﬁziertem Fachpersonal instandsetzen.

EXPLOSIONS- UND

BRANDGEFAHR!

Schützen Sie sich vor einer hochexplosiven Knallgasreaktion!

■ Stellen Sie sicher, dass beim Auﬂade-

und Erhaltungsladevorgang kein oﬀenes Licht (Flammen, Glut oder Funken) vorhanden ist!

■ Stellen Sie sicher, dass das Plus-Pol-

Anschlusskabel keinen Kontakt zu einer Treibstoﬄeitung (z. B. Benzinleitung) hat!

■ Stellen Sie sicher, dass explosive

oder brennbare Stoﬀe, z. B. Benzin oder Lösungsmittel, beim Gebrauch des Ladegerätes nicht entzündet werden können!

■ Sorgen Sie für eine ausreichende

Belüftung während des Ladens.

VERÄTZUNGSGEFAHR

■ Tragen Sie eine Schutzbrille! Tragen

Sie Schutz handschuhe! Wenn Augen oder Haut mit Batteriesäure in Kontakt geraten sind, spülen Sie die betroffene Körperregion mit viel ﬂießendem, klarem Wasser ab und suchen Sie umgehend einen Arzt auf!

■ Vermeiden Sie einen elektrischen

Kurzschluss beim Anschluss des Ladegerätes an die Batterie. Schließen Sie das Minus-Pol-Anschlusskabel ausschließlich an den Minuspol der Batterie bzw. an die Karosserie an. Schließen Sie das Plus-Pol-Anschlusskabel ausschließlich an den Pluspol der Batterie an!

■ Setzen Sie das Ladegerät nicht der

Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über 50°C aus!

■ Beschädigen Sie bei der Montage

des Ladegerätes keine Leitungen für Treibstoﬀ, Elektrizität, Bremsanlagen, Hydraulik oder Wasser mit Schrauben!

■ Decken Sie das Ladegerät nicht mit

Gegenständen ab!

■ Schützen Sie die Elektrokontaktﬂächen

der Batterie vor Kurzschluss!

■ Verwenden Sie das Ladegerät

ausschließlich zum Auﬂade- und Erhaltungsladevorgang von unbeschädigten 6V- / 12V-Blei-Batterien. Eingefrorene Batterien dürfen nicht geladen werden.

Bedienung

Vor der Inbetriebnahme

♦ Vor dem Anschluss des Ladegerätes ist die

Bedienungsanleitung der Batterie zu beachten.

♦ Weiterhin sind die Vorschriften des Fahrzeug-

herstellers bei einer ständig im Fahrzeug angeschlossenen Batterie zu beachten. Sichern Sie das Kfz, schalten Sie die Zündung aus.

■ 44 │ DE

│AT│

ULGD 5.0 A1

♦ Reinigen Sie die Batteriepole. Achten Sie darauf,

dass Ihre Augen dabei nicht mit dem Schmutz in Kontakt kommen.

♦ Sorgen Sie für eine ausreichende Belüftung.

Anschließen

HINWEIS

► Es gibt zwei Anschlussmöglichkeiten das

Ladegerät zu verbinden. Entweder das Minus-Pol-Anschlusskabel (schwarz) direkt an den Minuspol der Batterie oder an die Karosserie anschließen. Beachten Sie weiterhin die Vorschriften des Fahrzeugherstellers.

♦ Trennen Sie vor dem Auﬂade- und Erhaltungs-

ladevorgang, bei einer ständig im Fahrzeug angeschlossenen Batterie, zuerst das MinusPol-Anschlusskabel (schwarz) des Fahrzeugs vom Minus-Pol der Batterie. Der Minus-Pol der Batterie ist in der Regel mit der Karosserie des Fahrzeugs verbunden.

♦ Klemmen Sie die Pluspol-Anschlussklemme (rot)

des Ladegeräts an den Pluspol der Batterie.

♦ Klemmen Sie die Minuspol-Anschlussklemme

(schwarz) bzw. an die Karosserie.

♦ Schließen Sie das Netzkabel

an die Steckdose an.

♦ Die Batteriespannungsanzeige

aktuelle Spannung der Batterie an.

♦ Bei umgekehrtem Anschluss der Ausgangsklem-

men leuchtet die LED Verpolung

an den Minuspol der Batterie

des Ladegeräts

zeigt die

Trennen

♦ Trennen Sie das Gerät vom Netzstrom. ♦ Nehmen Sie die Minuspol-Anschlussklemme

(schwarz) von der Karosserie.

♦ Nehmen Sie die Pluspol-Anschlussklemme (rot)

vom Pluspol der Batterie.

vom Minuspol der Batterie bzw.

Standby/Batteriespannung messen

Nach Anschluss an die Stromversorgung ist das Gerät im Standby-Betrieb. Die Standby-Anzeige leuchtet. Bei angeschlossenen Anschlussklemmen wird die Batteriespannung im LC-Display (Spannungsanzeige ) angezeigt. Die Segmente der Zustandsanzeige sind leer.

Liegt die gemessene Spannung unter 3,8 V bzw. über 15 V wird die Batterie nicht geladen. Im Display erscheint kurz die Fehlermeldung „Err“. Das Gerät schaltet auf Standby.

6 V-Batterie:

Wird eine Batterie im Spannungsbereich von 3,7– 7,3 V gemessen, ist nur das Programm 1 wählbar.

12 V-Batterien:

Wird eine Batterie im kritischen Spannungsbereich von 7,3–10,5 V erkannt, prüft das Gerät, ob eine voll geladene 6 V-Batterie oder eine entladene 12 V-Batterie vorliegt. Drücken Sie die Programmwahltaste Gerät führt eine Kontrollmessung für ca. 90 Sek. durch. Im Display wird angezeigt:

Werden nach ca. 90 Sek. zwischen 7,3–7,5 V erkannt, ist die 12 V-Batterie defekt.

Das Gerät schaltet auf Standby.

, um ein Programm zu wählen. Das

Wiederbelebung

Werden nach ca. 90 Sek. zwischen 7,5–10,5 V erkannt, liegt eine 12 V-Batterie vor. Der Ladeprozess beginnt mit dem Pulsbetrieb zur Wiederbelebung.

Die Spannungsanzeige blinkt. Sind 10,5 V erreicht, schaltet das Gerät in die weiteren Ladestufen. Die Wiederbelebung ist identisch bei allen 12 V-Ladeprogrammen.

ULGD 5.0 A1

DE│AT│CH

│

45 ■

Programme auswählen

HINWEIS

► Wird eine Batterie im Spannungsbereich

von 3,7–7,3 V erkannt, sind die Programme 2–3–4 nicht anwählbar. Der Ladefortschritt erfolgt automatisch. Abhängig vom gewählten Programm ist die Ladekennlinie spannungs-, zeit-, und temperaturüberwacht. Mit Diagnoseprogramm, Wiederbelebungsmodus und Erhaltungsladung.

(siehe Prinzipdarstellung Programm 3 Abb C).

Programm max. (V) max. (A) 1 6 V 7,3 V 0,8 A

14,4 V 0,8 A

14,4 V 5,0 A

14,7 V 5,0 A

Programm 1 „6 V“ (7,3V/0,8A)

Zum Laden von 6 V-Batterien mit einer Kapazität geringer als 14 Ah.

♦ Drücken Sie die Programmwahltaste

Programm 1 auszuwählen. Das Symbol „6 V“ wird im LC-Display angezeigt. Während des Ladevorgangs blinkt die Ladeanzeige und zeigt, wie weit der Ladevorgang fortgeschritten ist (1–4 Balken). Wenn die Batterie voll geladen ist, zeigt die Zustandsanzeige 4 Balken. Das Blinken stoppt und das Gerät schaltet automatisch in die Erhaltungsladung.

, um

Programm 2 „12 V“ (14,4V/0,8A)

Zum Laden von 12 V-Batterien mit einer Kapazität geringer als 14 Ah.

♦ Drücken Sie die Programmwahltaste

Programm 2 zu wählen. Das Symbol wird im LC-Display angezeigt. Während des Ladevorgangs blinkt die Ladeanzeige und zeigt, wie weit der Ladevorgang fortgeschritten ist (1–4 Balken). Wenn die Batterie voll geladen ist, zeigt die Zustandsanzeige 4 Balken. Das Blinken stoppt und das Gerät schaltet automatisch in die Erhaltungsladung.

, um

Programm 3 „12 V“ (14,4V/5,0A)

Zum Laden von 12 V-Batterien mit einer Kapazität von 14 Ah–120 Ah.

♦ Drücken Sie die Programmwahltaste

Programm 3 auszuwählen. Das Symbol wird im LC-Display angezeigt. Während des Ladevorgangs blinkt die Ladeanzeige und zeigt, wie weit der Ladevorgang fortgeschritten ist (1–4 Balken). Wenn die Batterie voll geladen ist, zeigt die Zustandsanzeige 4 Balken. Das Blinken stoppt und das Gerät schaltet automatisch in die Erhaltungsladung.

, um

Programm 4 „12 V“ (14,7V/5,0A)

Zum Laden von 12 V-Batterien mit einer Kapazität von 14 Ah–120 Ah unter kalten Bedingungen oder zum Laden von AGM-Batterien.

♦ Drücken Sie die Programmwahltaste

Programm 4 auszuwählen.

HINWEIS

► Dieses Programm startet ggf. mit einer

geringen Zeitverzögerung. Das Symbol wird im LC-Display angezeigt. Während des Ladevorgangs blinkt die Ladeanzeige und zeigt, wie weit der Ladevorgang fortgeschritten ist (1–4 Balken). Wenn die Batterie voll geladen ist, zeigt die Zustandsanzeige 4 Balken. Das Blinken stoppt und das Gerät schaltet automatisch in die Erhaltungsladung.

, um

Erhaltungsladung

Wie unter „Programme auswählen“ beschrieben, verfügt das Gerät über eine automatische Erhaltungsladung. Abhängig vom Spannungsabfall der Batterie –durch Selbstentladung – reagiert das Ladegerät mit unterschiedlichem Ladestrom. Die Batterie kann über längere Zeit an das Ladegerät angeschlossen bleiben.

Geräteschutzfunktion

Sobald eine abweichende Situation wie Kurzschluss, kritischer Spannungsabfall während des Ladevorgangs, oﬀener Stromkreis oder umgekehrter Anschluss der Ausgangsklemmen auftritt, schaltet

■ 46 │ DE

│AT│

ULGD 5.0 A1

das Batterieladegerät die Elektronik aus und stellt das System unmittelbar in die Grundstellung zurück, um Schäden zu vermeiden. Sollte das Gerät während des Ladevorgangs zu heiß werden, wird automatisch die Ausgangsleistung verringert. Dies schützt das Gerät vor Beschädigung.

Wartung und Reinigung

WARNUNG! Ziehen Sie den Netz-

stecker immer aus der Steckdose, bevor Sie Arbeiten am Batterieladegerät durchführen.

Das Gerät ist wartungsfrei.

♦ Verwenden Sie keinesfalls Lösungsmittel oder

andere aggressive Reinigungsmittel.

♦ Reinigen Sie die Kunststoﬀoberﬂächen des

Gerätes mit einem trockenen Tuch.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab

Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpﬂichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriﬀen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Garantiezeit gilt nicht bei

■ normaler Abnutzung der Akkukapazität

■ gewerblichen Gebrauch des Produktes

■ Beschädigung oder Veränderung des Produktes

durch den Kunden

■ Missachtung der Sicherheits- und Wartungs-

vorschriften, Bedienungsfehler

■ Schäden durch Elementarereignisse

ULGD 5.0 A1

DE│AT│CH

│

47 ■

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassen-

bon und die Artikelnummer (z.B.IAN123456) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Ty-

penschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 346098_2004 Ihre Bedienungsanleitung öﬀnen.

Service

Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de

Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 346098_2004

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM DEUTSCHLAND www.kompernass.com

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie

2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umwelt-

gerecht. Beachten Sie die Kennzeich-

nung auf den verschiedenen Verpack-

ungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziﬀern (b) mit folgender Bedeutung: 1–7: Kunststoﬀe, 20–22: Papier und Pappe, 80–98: Verbundstoﬀe.

Möglichkeiten zur Entsorgung des aus-

gedienten Produkts erfahren Sie bei

Ihrer Gemeinde- oder Stadtverwaltung.

■ 48 │ DE

│AT│

ULGD 5.0 A1

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

EG-Niederspannungsrichtlinie

(2014/35/EU)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie

(2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebe-

ne Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoﬀe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen

EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A13 :2017 EN 62233 : 2008 EN 55014-1 :2017 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 55014-2:2015

Typbezeichnung der Maschine: KFZ-Batterieladegerät ULGD 5.0 A1

Herstellungsjahr: 10–2020

Projekt: IAN 346098_2004

Bochum, 18.06.2020

Semi Uguzlu

- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

ULGD 5.0 A1

DE│AT│CH

│

49 ■

■ 50 │ DE

│AT│

ULGD 5.0 A1

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

Tietojen tila · Informationsstatus · Stan informacji Informacijos data · Stand der Informationen: 07 / 2020 · Ident.-No.: ULGD5.0A1-062020-1

IAN 346098_2004

Ultimate speed ULGD 5.0 A1 User manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
