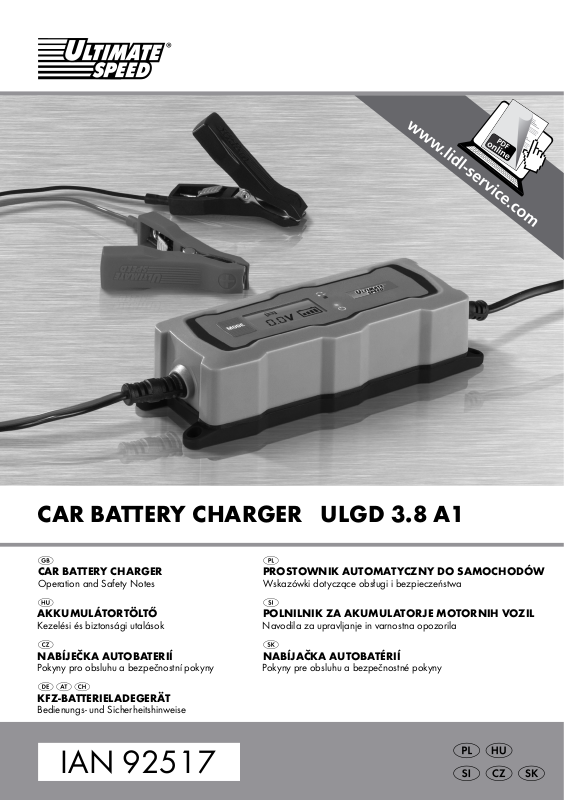

Ultimate Speed ULGD 3.8 A1 User Manual [cs, en, pl, de]

CAR BATTERY CHARGER ULGD 3.8 A1

CAR BATTERY CHARGER

Operation and Safety Notes

AKKUMULÁTORTÖLTŐ
Kezelési és biztonsági utalások

NABÍJEČKA AUTOBATERIÍ

Pokyny pro obsluhu a bezpečnostní pokyny

KFZ-BATTERIELADEGERÄT

Bedienungs- und Sicherheitshinweise

IAN 92517

PROSTOWNIK AUTOMATYCZNY DO SAMOCHODÓW

Wskazówki dotyczące obsługi i bezpieczeństwa

POLNILNIK ZA AKUMULATORJE MOTORNIH VOZIL

Navodila za upravljanje in varnostna opozorila

NABÍJAČKA AUTOBA TÉRIÍ

Pokyny pre obsluhu a bezpečnostné pokyny

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi
funkcjami urządzenia.

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik
funkcióját.

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

GB Operation and Safety Notes Page 5
PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 11
HU Kezelési és biztonsági utalások Oldal 19
SI Navodila za upravljanje in varnostna opozorila Stran 25
CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 33
SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 39
DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 45

A

1 2 3 4

5

10

6

B

C

9 8

12 12

17 16

7

11 12 1312

1415

Table of contents

Introduction

Intended use ........................................................................................................................................ Page 6

Scope of delivery ................................................................................................................................ Page 6

Parts description .................................................................................................................................. Page 6

Technical Data ....................................................................................................................................Page 6

Safety

Safety instructions ................................................................................................................................Page 6

Operation

Before use ............................................................................................................................................ Page 7

Connecting ..........................................................................................................................................Page 7

Disconnect ........................................................................................................................................... Page 7

Measuring Standby / Battery voltage ................................................................................................ Page 8

Revitalising ........................................................................................................................................... Page 8

Programme selection ...........................................................................................................................Page 8

Programme 1 „6 V“ (7.3 V / 0.8 A) .................................................................................................... Page 8

Programme 2 „12 V“ (14.4 V / 0.8 A) ............................................................................................... Page 9

Programme 3 „12 V“ (14.4 V / 3.8 A) ...............................................................................................Page 9

Programme 4 „12 V“ (14.7 V / 3.8 A) ..............................................................................................Page 9

Retention charge ................................................................................................................................. Page 9

Appliance protection function ............................................................................................................ Page 9

Maintenance and care .........................................................................................................Page 9

Service ............................................................................................................................................... Page 10

Warranty ......................................................................................................................................... Page 10

Disposal ............................................................................................................................................ Page 10

5 GB

Car battery charger ULGD 3.8 A1

Introduction

We congratulate you on the purchase of your new
device. You have chosen a high quality product. The
instructions for use are part of the product. They
contain important information concerning safety,
use and disposal. Before using the product, please
familiarise yourself with all of the safety information
and instructions for use. Only use the unit as de

scribed
and for the specified applications. If you pass the
product on to anyone else, please ensure that you
also pass on all the documentation with it.

Intended use

The Ultimate Speed ULGD 3.8 A1 is a multistep car
battery charger (also called appliance in the follow­ing) for charging and charge retention of 6 V or 12 V
lead batteries (in the following called battery in the
following). These may be the types AGM-Ca / Ca­GEL-MF-VRLA with electrolyte solution or gel.

The manufacturer is not liable for damage caused
by improper use. The device is not intended for
commercial use. Only use indoors.

8

Condition display

9

Voltage display

10

Programme selection button (MODE)

See Figure B:

11

Charger

12

Fastening eyelets

13

Mains lead

14

„+“ pole clamp (red)

15

„-“ pole clamp (black)

16

„+“ pole connector cable (red) inc. lug

17

„-“ pole connector cable (black) inc. lug

Technical Data

Input voltage: 220–240 V∼ 50 / 60Hz
Rated power: 60 W
Rated voltage outgoing: 6 V

/ 12 V
Rated output current: 0.8 A / 3.8 A
Ambient temperature: 0 °C to 40 °C
Housing protection type: IP 65
Protection class: II /
Battery types: 6 V lead acid battery

1.2 Ah–14 Ah
12 V Lead acid battery

1.2 Ah–120 Ah

Safety

Scope of delivery

1 Charger
2 Clamps (1 red, 1 black)
1 Instructions for use

Parts description

See Figure A:

1

12 V 0.8 A-(Programme 2)

2

12 V 3.8 A-(Programme 3)

3

12 V 3.8 A-(Programme 4)

4

6 V 0.8 A-(Programme 1)

5

LED reverse connection

6

LED stand-by

7

Charge display

6 GB

Safety instructions

Children or persons who lack the knowledge or

experience to use the device or whose physical,
sensory or intellectual capacities are limited m
never be allowed to use the device without su­pervision or instruction by a person responsible
for their safety.

Children should be supervised in order to en-

sure that they do not play with the appliance.

Never use the charger for

charging of non-rechargeable batteries.

During charging, place the removed battery on

a well-aired surface.

The automatic operating mode and the restric-

tions in use are explained further below in these
instructions.

ust

Safety / OperationIntroduction / Safety

DANGER OF ELECTRIC SHOCK!

- Do not operate the appliance if the cables,

the mains cable or mains plug are damaged.
A damaged mains cable indicates a life-threat­ening danger due to electric shock.

Before connecting to the power, ensure that the

power connection is earthed, is 230 V∼ 50 Hz,
and is 16 A fused and equipped with an RCCB
switch (residual current circuit breaker) in accord­ance with the current regulations!

- Disconnect the charger from the grid, before

you make or break connections to the battery.

- First, connect the clamp that is not connected

to the bodywork. Then connect the other clamp
to the bodywork, away from battery and fuel
pipe. Only after this, connect the charger to
the grid.

- After charging, disconnect the charger from

the grid. Only after this remove the clamp
from the bodywork. Following this, remove
the clamp from the battery.

DANGER OF EXPLOSION AND FIRE

HAZARD! Protect yourself from a highly ex­plosive hydrogen-oxygen reaction!

- Ensure that during charge and charge retention

procedures, there are no naked lights (flames,
cinders or sparks)!

- Ensure that the plus cable does not come into

contact with fuel lines (e.g. petrol pipe)!

- Ensure that there is no possibility of ignition of

explosive or flammable substances, such as
petrol or solvents, while using charger!

DANGER OF CHEMICAL BURNS!

Wear protective glasses! Wear protective gloves!
If eyes or skin has come into contact with battery
acid, rinse the affected body region off with a
large amount of clean water and consult a doc­tor straight away!

Avoid causing a short circuit when connecting

the charger to the battery. Connect the negative
pole connector cable only to the negative bat­tery or to the body work. Connect the positive
pole connector cable only to the plus pole of
the battery!

Do not place the charger close to fire, heat or

to places with long-term exposure to tempera­tures over 50 °C!

E

nsure that no fuel lines,electric cables, hydraulic
or water pipes are damaged by the screws dur­ing assembly of the charger!

Do not cover the charger with any objects!
Protect the electrical contact surfaces of the

battery from short circuiting!

Only use the charger for charging and for

charge retention of 6 V / 12 V lead batteries.
Do not charge frozen batteries.

Operation

Before use

Before connecting the charger, the operating

instructions must be observed.

Furthermore, the instructions of the vehicle man-

ufacturer regarding a permanently connected
vehicle battery must be observed. Secure the
vehicle, switch off the ignition.

Clean the battery poles. Take care that while

doing so, your eyes do not come into contact
with the dirt.

Ensure sufficient ventilation.

Connecting

Connect the „+“pole clamp (red) 14 of the

charger to the „+“ pole of the battery.

Connect the „-“pole clamp (black) 15 to the

„-“ pole of the battery.

Connect the mains cable 13 of the charger to

the mains socket.

The battery voltage display 9 shows the cur-

rent battery voltage.

Should the connection of the clamps be swapped,

the LED „reverse connection“ lights up

Disconnect

Disconnect the appliance from the mains supply.
Remove the „-“ pole clamp (black) 15 from the

„-“ pole of the battery.

5

.

7 GB

Remove the „+“ pole clamp (red) 14 from the

„+“ pole of the battery.

Measuring STANDBY / Batter y

voltage

After connection to the grid, the appliance is on

8

are empty.

88.8

6

lights up. When

9

). The segments

V

STANDBY. The standby display
the clamps are connected, the battery voltage is
shown in the LCD (voltage display
of the condition display

If the voltage is below 3.8 V or above
15 V, the battery will not be charged. The
display briefly shows the error message
„Err“. The appliance goes on standby.

e®®

6 V battery

If the voltage range of the battery is measured as
between 3.7–7.3 V, only programme 1 can be se­lected.

12 V batteries:

If a battery is recognised in the critical voltage
range of between 7.3–10.5 V, the appliance checks
whether a fully charged 6 V battery, or a discharged
12 V battery is present. After pressing the programme
selection button
pliance carries out a control measurement for about
90 sec.
The display shows:

10

to select a programme, the ap-

Revitalising

If after about 90 sec. between 7.5–10.5 V are de­tected, a 12 V battery is present.
Charging starts with a pulse charge for revitalising.
The voltage display
reached, the appliance switches to the other charge
steps.
Revitalising is the same for all the 12 V charge pro­grammes.

Programme selection

NOTES:

If a battery is detected in the voltage range of be­tween 3.7–7.3 V, the programmes 2–3–4 can be
selected.
The charging process takes place automatically.
Depending on the selected programme, the char­acteristic charge curve is monitored for voltage,
time and temperature. Included are the diagnostics
programme, revitalising mode and retention charge.

(See principle representation programme 3 Fig. C)

Programme max. (V) max. (A)

6 V 7.3 V 0.8 A

1

2

3

4

Programme 1 „6 V“

*

*

*

9

flashes. Once 10.5 V are

14.4 V 0.8 A

14.4 V 3.8 A

14.7 V 3.8 A

(7.3 V / 0.8 A)

---

If after about 90 sec. between 7.3–7.5 V are detected
the 12 V battery is defective.

The appliance goes on standby.

8 GB

88.8

V

For charging 6 V batteries with a capacity of less
than 14 Ah.

,

Press the programme selection button 10, to se-

lect programme 1. The symbol „6 V“ is displayed
on the LCD. During charging, the charge dis-

7

play

flashes and shows the progress of the

charge procedure (1–4 bars). When the battery

Operation / Maintenance and careOperation

is fully charged, the condition display 8 shows
4 bars. The flashing stops and the appliance
automatically switches to retention charge.

Programme 2 „12 V“

(14.4 V / 0.8 A)

For charging 12 V batteries with a capacity of less
than 14 Ah.

Press the programme selection button 10, to

select programme 2. The symbol

is dis-

played on the LCD. During charging, the charge

7

display

flashes and shows the progress of
the charge procedure (1–4 bars). When the
battery is fully charged, the condition display

8

shows 4 bars. The flashing stops and the appli­ance automatically switches to retention charge.

Programme 3 „12 V“

(14.4 V / 3.8 A)

For charging 12 V batteries with a capacity of be­tween 14 Ah–120 Ah.

Press the programme selection button 10, to se-

lect programme 3. The symbol
on the LCD. During charging, the charge dis-

7

play

flashes and shows the progress of the
charge procedure (1–4 bars). When the battery
is fully charged, the condition display
4 bars. The flashing stops and the appliance
automatically switches to retention charge.

is displayed

8

shows

NOTE: This programme may start with a minute
delay. The symbol

is displayed on the LCD.
During charging, the charge display
and shows the progress of the charge proced
(1–4 bars). When the battery is fully charged,
the condition display

8

shows 4 bars. The
flashing stops and the appliance automatically
switches to retention charge.

Retention charge

As described under programmes, this appliance
features the automatic retention charge. Depending
on the voltage drop of the battery, caused by self­discharge, the appliance reacts with different charge
currents.
The battery can remain connected to the charger
for longer periods of time.

Appliance protection function

The charger switches the electronics off and switches
the system instantly to the basic setting, as soon as
there is an abnormal situation, such as short circuit,
critical voltage drop during charging, broken circuit
or swapped connection of the connector clamps is
detected.

Should the appliance become too hot during charg­ing, the output current is automatically reduced.
This protects the appliance from damage.

Maintenance and care

7

flashes

ure

Programme 4 „12 V“

(14.7 V / 3.8 A)

For charging 12 V batteries with a capacity of be­tween 14 Ah–120 Ah under cold conditions or for
charging AGM batteries.

Press the programme selection button 10, to

select programme 4.

Before you carry out any work

on the battery charger always pull the mains

plug out of the mains socket.

The appliance is maintenance-free.

Do not under any circum-stances use solvents

or other aggressive cleaning agents.

Clean the plastic surfaces of the device with

a dry cloth.

9 GB

Service / Warranty / Disposal

Service

Have your device

repaired at the service centre or by
qualified specialist personnel using
original manufacturer parts only. This

will ensure that your device remains safe to use.

Always have the ma-

nufacturer or his customer service ex­change the mains cable or plug. This will

maintain the safety of the device.

Warranty

The warranty for this appliance is for 3
years from the date of purchase. The ap­pliance has been manufactured with care
and meticulously examined before deliv­ery. Please retain your receipt as proof
of purchase. In the event of a warranty
claim, please make contact by telephone
with our Service Department. Only in this
way can a post-free despatch for your
goods be assured.

The warranty covers only claims for material and
maufacturing defects, but not for transport damage,
for wearing parts or for damage to fragile compo­nents, e.g. buttons or batteries. This product is for pri­vate use only and is not intended for commercial use.

GB
Service Great Britain
Tel.: [phone]

(0,10 GBP/Min.)

e-mail: [e-mail]

IAN 92517

Disposal

The packaging is wholly composed of envi­ronmentally-friendly materials that can be
disposed of at a local recycling centre.

Do not dispose of electrical
appliances in household waste!

In accordance with European Directive 2002 / 96 / EC
on used electrical and electronic appliances and its
implementation in national law, used power tools
must be collected separately and recycled in an
ecologically compatible manner. Please return the
tool via the available collection facilities.

Information on options for disposing of electrical
appliances after their useful life can be obtained
from your local or city council.

The warranty is void in the case of abusive and im­proper handling, use of force and internal tampering
not carried out by our authorized service branch. Your
statutory rights are not restricted in any way by this
warranty.

The warranty period will not be extended by repairs
made unter warranty. This applies also to replaced
and repaired parts. Any damage and defects extant
on purchase must be reported immediately after
unpacking the appliance, at the latest, two days after
the purchase date. Repairs made after the expiration
of the warranty period are subject to payment.

10 GB

Wstęp

Zastosowanie zgodne z przeznaczeniem ..................................................................................... Strona 12

Zawartość ......................................................................................................................................... Strona 12

Opis części ....................................................................................................................................... Strona 12

Dane techniczne .............................................................................................................................. Strona 12

Bezpieczeństwo

Wskazówki dotyczące bezpieczeństwa ........................................................................................ Strona 13

Obsługa

Przed uruchomieniem.......................................................................................................................Strona 14

Podłączanie ......................................................................................................................................Strona 14

Odłączanie ......................................................................................................................................Strona 14

Stan gotowości / pomiar napięcia akumulatora ............................................................................ Strona 14

Regeneracja zużytego akumulatora ...............................................................................................Strona 14

Wybór programów ..........................................................................................................................Strona 15

Program 1 „6 V“ (7,3 V / 0,8 A) ......................................................................................................Strona 15

Program 2 „12 V“ (14,4 V / 0,8 A) ................................................................................................. Strona 15

Program 3 „12 V“ (14,4 V / 3,8 A) ................................................................................................. Strona 15

Program 4 „12 V“ (14,7 V / 3,8 A) ................................................................................................. Strona 15

Ładowanie konserwacyjne .............................................................................................................. Strona 16

Funkcja ochrony urządzenia ........................................................................................................... Strona 16

Konserwacja i przegląd .................................................................................................. Strona 16

Serwis ............................................................................................................................................. Strona 16

Gwarancja .................................................................................................................................. Strona 16

Usuwanie ..................................................................................................................................... Strona 17

11 PL

Prostownik automatyczny do
samochodów ULGD 3.8 A1

Wstęp

Gratulujemy zakupu nowego urządzenia. Tym sa­mym zdecydowali się Państwo na zakup produktu
wysokiej jakości. Instrukcja obsługi jest częścią tego
produktu. Zawiera ona ważne wskazówki dotyczące
bezpieczeństwa, użytkowania iutylizacji. Przed
pierwszym użyciem produktu należy zapoznać się
ze wszystkimi wskazówkami dotyczącymi obsługi
ibezpieczeństwa. Używać produktu wyłącznie
zgodnie zjego poniżej opisanym przeznaczeniem.
Wprzypadku przekazania produktu innej osobie
należy dołączyć do niego całą jego dokumentację.

Zastosowanie zgodne z

przeznaczeniem

Ultimate Speed ULGD 3.8 A1 to wielostopniowa
ładowarka samochodowa (w dalszej części zwana
też urządzeniem), służąca do ładowania i ładowa­nia konserwacyjnego akumulatorów ołowiowych
6 V- lub 12 V (w dalszej części zwanych akumula­torem) np. typów AGM – Ca / Ca – GEL – MF-VRLA
z roztworem lub żelem elektrolitycznym.

Producent nie ponosi odpowiedzialności za szkody
powstałe wskutek użycia produktu niezgodnie z jego
przeznaczeniem. Urządzenie nie jest przeznaczone
do użytku komercyjnego i nadaje się do zastoso­wania tylko w pomieszczeniach wewnętrznych.

Zawartość

1 Ładowarka
2 zaciski przyłączeniowe (1 czerwony, 1 czarny)
1 Instrukcja obsługi

Opis części

patrz rysunek A:

1

12 V 0,8 A-(program 2)

2

12 V 3,8 A-(program 3)

3

12 V 3,8 A-(program 4)

4

6 V 0,8 A-(program 1)

5

Dioda LED odwrotnej polaryzacji

6

Dioda LED stanu gotowości

7

Wskaźnik ładowania

8

Wskaźnik stanu

9

Wskaźnik napięcia

10

Przycisk wyboru programu (MODE)

patrz rysunek B:

11

Ładowarka

12

Otwory mocujące

13

Przewód sieciowy

14

Zacisk przyłączeniowy bieguna „+“ (czerwony)

15

Zacisk przyłączeniowy bieguna „–“ (czarny)

16

Kabel przyłączeniowy bieguna „+“ (czerwony),

włącznie z zaciskiem pierścieniowym

17

Kabel przyłączeniowy bieguna „–“ (czarny),

włącznie z zaciskiem pierścieniowym

Dane techniczne

Napięcie wejściowe: 220–240 V∼ 50 / 60 Hz
Moc znamionowa: 60 W
Pomiaru
napięcie wyjściowe: 6 V

/ 12 V
Pomiaru
prąd wyjściowy: 0,8 A / 3,8 A
Temperatura otoczenia 0 °C bis 40 °C
Rodzaj ochrony
obudowy: IP 65
Klasa ochrony: II /
Typy akumulatorów: akumulator kwasowo-oło-

wiowy 6 V 1,2 Ah–14 Ah
Akumulator kwasowo-oło­wiowy 12 V 1,2 Ah–120 Ah

12 PL

BezpieczeństwoWstęp

Bezpieczeństwo

Wskazówki dotyczące

bezpieczeństwa

Urządzenie nie jest przeznaczone do użytku

przez osoby (włącznie zdziećmi) oograniczo­nych zdolnościach fizycznych, sensorycznych lub
umysłowych bądź nieposiadające doświadcze­nia i / lub wiedzy wzakresie jego obsługi, chyba
że będą mieć zapewniony nadzór ze strony
osoby odpowiadającej za ich bezpieczeństwo
lub otrzymały one od niej instrukcje, jak użytko­wać urządzenie.

Należy dopilnować, by dzieci nie bawiły się

urządzeniem.

Nie należy używać ładowarki

do ładowania akumulatorów nie przeznaczo-

nych do ponownego ładowania.

Podczas procesu ładowania rozbudowany aku-

mulator należy ustawić na dobrze wentylowanej
powierzchni.

Automatyczny sposób działania oraz ograni-

czenia w zastosowaniu zostaną wyjaśnione w
dalszej części niniejszej instrukcji obsługi.

NIEBEZPIECZEŃSTWO PORAŻENIA

PRĄDEM ELEKTRYCZNYM!

- Nie należy używać urządzenia z uszkodzonym

kablem, przewodem sieciowym lub wtyczką
sieciową. Uszkodzone przewody sieciowe
stwarzają niebezpieczeństwo utraty życia
wskutek porażenia prądem elektrycznym.

Przed przyłączeniem prądu sieciowego upew-

nić się, że instalacja elektryczna jest zgodnie z
przepisami zasilana prądem o mocy 230 V∼
50 Hz oraz posiada prawidłowo uziemiony
przewód neutralny, bezpiecznik 16 A oraz
wyłącznik różnicowoprądowy!

- Odłączyć ładowarkę od sieci, zanim zamknie

się lub otworzy przewody do akumulatora.

- Najpierw należy podłączyć zacisk przyłącze-

niowy, który nie jest podłączony do karoserii.
Podłączyć drugi zacisk przyłączeniowy z da­leka od akumulatora i przewodu benzynowego
do karoserii. Dopiero potem podłączyć łado­warkę do sieci zasilania.

- Po naładowaniu odłączyć urządzenie od sieci

zasilania. Dopiero potem usunąć zacisk przy-

łączeniowy od karoserii. Następnie usunąć
zacisk przyłączeniowy z akumulatora.

NIEBEZPIECZEŃSTWO EKSPLOZJI I

POŻARU!

Należy zastosować środki ochrony przed sil­nie wybuchowym gazem piorunującym!

- Należy upewnić się, że podczas procesu ła-

dowania i ładowania konserwującego nie
dochodzi do kontaktu z otwartym ogniem
(płomienie, żar lub iskry)!

- Należy upewnić się, że kabel przyłączeniowy

bieguna dodatiego nie ma kontaktu z prze­wodem paliwowym (np. przewód benzynowy)!

- Należy upewnić się, że podczas użytkowania

urządzenia nie mogą zapalić się zdolne do
eksplozji lub palne materiały, jak np. benzy­na lub rozpuszczalnik!

NIEBEZPIECZEŃSTWO POPAŻENIA

CHEMICZNEGO!

Podczas pracy należy stosować okulary
ochronne! Podczas pracy należy stosować rę­kawice ochronne! W razie kontaktu oczu lub
skóry z kwasem akumulatorowym, należy na
miast wypłukać dotknięte części ciala czystą
wodą i niezwłocznie udać się do lekarza!

Unikać zwarcia elektrycznego przy podłączaniu

ładowarki do akumulatora. Należy podłączać
kabel przyłączeniowy bieguna ujemnego wy­łącznie do bieguna ujemnego akumulatora lub
karoserii. Należy podłączać kabel przyłącze­niowy bieguna dodatniego wyłącznie do bie­guna dodatniego akumulatora lub karoserii!

Nie wystawiać urządzenia w pobliżu ognia,

gorąca lub na długotrwałe działanie tempera­tury powyżej 50 °C!

Podczas montażu ładowarki uważać, by nie

uszkodzić śrubami przewodów paliwowach,
elektrycznych, hamulcowych, hydrauliczych

lub wodnych!

Nie przykrywać ładowarki przedmiotami!
Chronić powierzchnie styków elektrycznych

baterii przed zwarciem!

Ładowarki używać należy wyłącznie do łado-

wania zwykłego lub ładowania konserwacyjn

nieuszkodzonych akumulatorów ołowiowych

6 V- / 12 V. Nie wolno ładować zamarzniętych

akumulatorów.

tych-

ego

13 PL

Obsługa

Przed uruchomieniem

Przed podłączeniem ładowarki należy przestrze-

gać instrukcji obsługi akumulatora.

Ponadto należy przestrzegać przepisów pro-

ducenta pojazdu przy stale podłączonym aku­mulatorze w pojeździe. Należy zabezpieczyć
pojazd, wyłączając zapłon.

Oczyścić bieguny akumulatora. Uważać na to,

aby do oczu nie dostały się zanieczyszczenia.

Należy zadbać owystarczającą wentylację.

Podłączanie

Zacisnąć zacisk przyłączeniowy bieguna „+“

(czerwony)
mulatora.

Zacisnąć zacisk przyłączeniowy bieguna „–“

(czarny)

Podłączyć przewód sieciowy 13 ładowarki do

gniazda wtykowego.
Wskaźnik napięcia baterii 9 wskazuje aktualn
napięcie akumulatora.

W przypadku odwrotnego podłączenia zaci-

sków przyłączeniowych świeci się dioda LED
odwrotnej polaryzacji

14

ładowarki do bieguna „+“ aku-

15

do bieguna „–“ akumulatora.

5

.

świetlone na wyświetlaczu LCD (wskaźnik akumula-

9

tora

). Segmenty wskaźnika stanu 8 są puste.

Jeśli zmierzone napięcie jest niższe niż
3,8 V lub wyższe niż 15 V, akumulator nie
jest naładowany. Na wyświetlaczu na
krótko pojawi się komunikat o błędzie
„Err“. Urządzenie przełącza się na tryb
Standby.

e®®

Akumulator 6 V

Jeśli akumulator mierzony jest w zakresie napięcia
3,7–7,3 V, do wyboru jest tylko program 1.

Akumulatory B12 V:

Jeśli akumulator zostanie wykryty w krytycznym za­kresie napięcia 7,3–10,5 V, urządzenie sprawdzi,
czy jest to w pełni naładowany akumulator 6 V czy
rozładowany akumulator 12 V. Jeśli naciśnie się
przycisk wyboru programu
gram, urządzenie przeprowadzi pomiar kontrolny

e

ok. 90 sek.
Na wyświetlaczu pojawi się:

88.8

10

, aby wybrać pro-

V

Odłączanie

Odłączyć urządzenie od prądu sieciowego.
Zdjąć zacisk przyłączeniowy bieguna „–“

(czarny)

Zdjąć zacisk przyłączeniowy bieguna „+“

(czerwony)

STAN GOTOWOŚCI / pomiar

15

z bieguna „–“ akumulatora.

14

z bieguna „+“ akumulatora.

napięcia akumulatora

Po podłączeniu do zasilania urządzenie znajduje
się w trybie STANDBY. Świeci się wskaźnik stanu
gotowości
łączeniowych napięcie akumulatora zostanie wy-

14 PL

6

. Przy podłączonych zaciskach przy-

---

Jeśli po ok. 90 sek. wykryte zostanie 7,3–7,5 V,
akumulator 12 V jest uszkodzony.

Urządzenie przełącza się na tryb Standby.

Regeneracja zużytego

88.8

V

akumulatora

Jeśli po ok. 90 sek. wykryte zostanie 7,5–10,5 V,
jest to akumulator 12 V.
Urządzenie rozpoczyna proces ładowania impul­sowego w celu ponownego odzyskania.
Wskaźnik napięcia
urządzenie włącza kolejne poziomy ładowania.

9

miga. Po osiągnięciu 10,5 V

ObsługaObsługa

Regeneracja jest identyczna we wszystkich progra­mach ładowania 12 V.

Wybór programów

WSKAZÓWKI:

Jeśli akumulator zostanie rozpoznany w zakresie
napięcia 3,7–7,3 V, do wyboru są programy 2–3–4.
Postęp ładowania następuje automatycznie. W za­leżności od wybranego programu krzywa ładowania
jest kontrolowana pod kątem napięcie, czasu i tem­peratury. Wraz z programem diagnozowania, try

bem

regeneracji i ładowania konserwacyjnego.

(patrz diagram 3 rys C).

Program maks. (V) maks.

(A)

6 V 7,3 V 0,8 A

1

2

3

4

Program 1 „6 V“ (7,3 V / 0,8 A)

*

*

*

14,4 V 0,8 A

14,4 V 3,8 A

14,7 V 3,8 A

Do ładowania akumulatorów 6 V o pojemności
mniejszej niż 14 Ah.

Nacisnąć przycisk wyboru programu 10, aby

wybrać program 1. Na wyświetlaczu LCD po­jawi się symbol „6 V“. Podczas procesu łado­wania miga wskaźnik ładowania

7

i wskazu­je, jaki daleki jest postęp procesu ładowania
(1–4 paski). Jeśli akumulator jest całkowicie
naładowany, wskaźnik stanu

8

wskazuje 4
paski. Miganie ustępuje, a urządzenie przełą­cza się automatycznie na ładowanie konser­wacyjne.

Program 2 „12 V“

(14,4 V / 0,8 A)

Do ładowania baterii 12 V o pojemności mniejszej
niż 14 Ah.

Nacisnąć przycisk wyboru programu 10, aby

wybrać program 2. Na wyświetlaczu LCD po­jawi się symbol
wania miga wskaźnik ładowania

. Podczas procesu łado-

7

i wskazu­je, jaki daleki jest postęp procesu ładowania
(1–4 paski). Jeśli akumulator jest całkowicie
naładowany, wskaźnik stanu

8

wskazuje 4 pa­ski. Miganie ustępuje, a urządzenie przełącza
się automatycznie na ładowanie konserwacyjne.

Program 3 „12 V“

(14,4 V / 3,8 A)

Do ładowania akumulatorów 12 V o pojemności
mniejszej niż 14 Ah–120 Ah.

Nacisnąć przycisk wyboru programu 10, aby

wybrać program 3. Na wyświetlaczu LCD po­jawi się symbol
nia miga wskaźnik ładowania

. Podczas procesu ładowa-

7

i wskazuje,
jaki daleki jest postęp procesu ładowania
(1–4 paski). Jeśli akumulator jest całkowicie
naładowany, wskaźnik stanu

8

wskazuje 4
paski. Miganie ustępuje, a urządzenie przełą­cza się automatycznie na ładowanie konser­wacyjne.

Program 4 „12 V“

(14,7 V / 3,8 A)

Do ładowania akumulatorów 12 V o pojemności
14 Ah–120 Ah w zimnych warunkach lub ładowa­nia akumulatorów AGM.

Nacisnąć przycisk wyboru programu 10, aby

wybrać program 4.
WSKAZÓWKA: Program ten może włączyć
się z niewielkim opóźnieniem. Na wyświetlaczu
LCD pojawi się symbol

. Podczas procesu

15 PL

ładowania miga wskaźnik ładowania 7 i wska­zuje, jaki daleki jest postęp procesu ładowania
(1–4 paski). Jeśli akumulator jest całkowicie
naładowany, wskaźnik stanu
ski. Miganie ustępuje, a urządzenie przełącza
się automatycznie na ładowanie konserwacyjne.

8

wskazuje 4 pa-

Ładowanie konserwacyjne

Jak opisano w programach, urządzenie dysponuje
automatycznym ładowaniem konserwacyjnym. W
zależności od spadku napięcia akumulatora – po­przez samoistne rozładowanie – ładowarka reagu­je różnym prądem ładowania.
Akumulator może pozostawać podłączony do ła­dowarki przez dłuższy czas.

Serwis

urządzeń punktowi serwisowemu lub
fachowcowi-elektrykowi i wyłącznie
przy użyciu oryginalnych części za­miennych. W ten sposób będzie zapewnione,

że bezpieczeństwo urządzenia pozostanie
zachowane.

Wymianę wtyczki

sieciowej lub przewodu zasilającego
należy zlecać zawsze wytwórcy
dzenia lub jego służbie serwisow

pewnia to utrzymanie urządzenia w bezpiecz­nym stanie.

Zlecaj naprawę

ej. Za-

urzą-

Gwarancja

Funkcja ochrony urządzenia

Gdy tylko nastąpi odbiegająca od normy sytuacja
jak zwarcie, krytyczny spadek naięcia podczas
procesu ładowania, otwarty obwód prącu lub od­wrotne podłączenie zacisków podłączeniowych,
ładowarka akumulatorowa wyłącza elektronikę i
bezpośrednio przywraca system do podstawowej
pozycji, aby uniknąć uszkodzeń.

Jeśli urządzenie podczas procesu ładowania nagrze­je się, automatycznie zmniejszy się moc wyjściowa.
To ochroni urządzenie przed uszkodzeniem.

Konserwacja i przegląd

Przed przystąpieniem do

prac na ładowarce akumulatorów należy zaws-

ze wyciągnąć wtyczkę kabla zasilającego z
gniazdka sieciowego.

Urządzenie jest bezobsługowe.

W żadnym wypadku nie wolno stosować

rozpuszczalników ani innych żrących środków
czyszczących.

Powierzchnie z tworzywa sztucznego urządzenia

czyścić przy pomocy suchej ścierki.

Urządzenie objęte jest 3-letnią gwarancją,
licząc od daty zakupu. Urządzenie zostało
starannie wyprodukowane i poddane
skrupulatnej kontroli przed wysyłką. Pa­ragon należy zachować jako dowód do­konania zakupu. W przypadku roszczeń
gwarancyjnych należy skontaktować się
telefonicznie z serwisem. Tylko w ten spo­sób można zagwarantować bezpłatną
wysyłkę zakupionego produktu.

Gwarancja obejmuje wyłącznie wady materiałowe
i fabryczne, natomiast nie obejmuje szkód powsta­łych podczas transportu, części ulegających zużyciu
ani uszkodzeń części łatwo łamliwych / podatnych
na uszkodzenia mechaniczne, np. wyłączników,
akumulatorów. Produkt przeznaczony jest wyłącz­nie do użytku domowego, a nie do zastosowań
profesjonalnych.

Gwarancja traci ważność w przypadku niewłaściwe­go używania urządzenia, używania niezgodnego z
przeznaczeniem, użycia siły lub ingerencji w urzą­dzenie dokonywanej poza naszymi autoryzowany
punktami serwisowymi. Niniejsza gwarancja nie
ogranicza ustawowych praw nabywcy urządzenia.

mi

16 PL

Okres gwarancji nie ulega wydłużeniu o czas trwa­nia usługi gwarancyjnej. Dotyczy to również wy­mienionych i naprawionych części. Szkody i wady
zauważone już w chwili zakupu należy zgłosić od
razu po rozpakowaniu, nie później niż po upływie
dwóch dni od daty zakupu. Po upływie okresu
gwarancyjnego wszystkie naprawy będą wykony­wane płatnie.

PL
Serwis Polska
Tel.: [phone]
e-mail: [e-mail]

IAN 92517

Usuwanie

Opakowanie składa się z materiałów
nieszkodliwych dla środowiska, które
można usuwać w miejscowych firmach
recyklingowych.

Proszę nie wyrzucać urządzeń
elektrycznych do odpadów
pochodzących z gospodarstw
domowych!

Gwarancja / UsuwanieObsługa / Konserwacja i przegląd / Serwis / Gwarancja

Na podstawie Wytycznej Europejskiej 2002 / 96 / EC
co do przedsięwzięć obowiązujących przy usuwaniu
wysłużonych urządzeń elektycznych oraz elektonicz­nych oraz jej zastosowania w prawie narodowym,
wyeksploatowane urządzenia elektryczne muszą
być oddzielnie składowane oraz oddane do po­nownego użytku zgodnie z zaleceniami ochrony
środowiska. Proszę oddać je do lokalnych, specjal­nie do tego celu przeznaczonych pojemników.

Co do przedsięwzięć obowiązujących przy usuwa­niu wysłużonych urządzeń elektrycznych proszę
dowiedzieć się w zarządzie państwa gminy lub
miasta.

17 PL

18

Tartalomjegyzék

Bevezetés

Rendeltetésszerű használat ...............................................................................................................Oldal 20

A csomagolás tartalma ......................................................................................................................Oldal 20

Alkatrészleírás ....................................................................................................................................Oldal 20

Műszaki adatok .................................................................................................................................Oldal 20

Biztonság

Biztonsági tudnivalók .........................................................................................................................Oldal 20

Kezelés

Az üzembevétel előtt .........................................................................................................................Oldal 21

Csatlakoztatás ....................................................................................................................................Oldal 21

Leválasztás .........................................................................................................................................Oldal 22

Készenlét / akkufeszültség mérése ....................................................................................................Oldal 22

Újjáélesztés ........................................................................................................................................Oldal 22

Programválasztás ...............................................................................................................................Oldal 22

1. program „6 V“ (7,3 V / 0,8 A) ......................................................................................................Oldal 22

2. program „12 V“ (14,4 V / 0,8 A) ..................................................................................................Oldal 23

3. program“12 V“ (14,4 V / 3,8 A) ...................................................................................................Oldal 23

4. program "12 V“ (14,7 V / 3,8 A) ..................................................................................................Oldal 23

Szintentartó- töltés ..............................................................................................................................Oldal 23

Eszközvédelmi funkció .......................................................................................................................Oldal 23

Karbantartás és tisztítás ...................................................................................................Oldal 23

Szerviz ..............................................................................................................................................Oldal 24

Garancia .........................................................................................................................................Oldal 24

Mentesítés .....................................................................................................................................Oldal 24

19 HU

Akkumulátortöltő ULGD 3.8 A1

Bevezetés

Gratulálunk új készülékének vásárlása alkalmából.
Ezzel a döntésével vállalatunk értékes terméke mel­lett döntött.
biztonságra,
vonatkozó fontos tudnivalókat tartalmazza. A termék
használata előtt ismerje meg az összes használati és
biztonsági tudnivalót. A terméket csak a leírtak sze­rint és a megadott felhasználási területeken alkal­mazza. A termék harmadik személy számára való
továbbadása esetén kézbesítse vele annak a teljes do­kumentációját is.

A használati utasítás ezen termék része. A
a használatára és a megsemmisítésre

6

LED-Stand-By

7

Töltéskijelző

8

Állapotkijelző

9

Feszültség- kijelző

10

Programválasztó- gomb (MODE)

lásd a B- ábrát:

11

Töltőberendezés

12

Rögzítő furatok

13

Hálózati kábel

14

„+“-pólus csatlakozócsipesz (piros)

15

„-“-pólus csatlakozócsipesz (fekete)

16

„+“-pólus csatlakozócsipesz (piros), bilinccsel

17

„-“-pólus csatlakozócsipesz (fekete), bilinccsel

Műszaki adatok

Rendeltetésszerű használat

Az Ultimate Speed ULGD 3.8 A1 egy többszintes
jármű- akkumulátortöltő- berendezés (a továbbiak­ban készülék), amely pl. AGM – Ca / Ca – GEL –
MF-VRLA típusú elektrolit- oldatos, vagy géles, 6- és
12 V-os ólom gépkocsi-akkumulátorok (a további­akban akkuk) feltöltésére és szinten-tartó töltésére
alkalmas.

A rendeletetésétől eltérő használatból eredő károkért
a gyártó nem felel. A készülék nem közületi alkal­mazásra és csak beltéri használatra készült.

A csomagolás tartalma

1 Töltőberendezés
2 Csatlakozócsipesz (1 piros, 1 fekete)
1 Kezelési utasítás

Alkatrészleírás

lásd az A- ábrát:

1

12 V 0,8 A-(Program 2)

2

12 V 3,8 A-(Program 3)

3

12 V 3,8 A-(Program 4)

4

6 V 0,8 A-(Program 1)

5

LED-töltéskiosztás

20 HU

Bemeneti feszültség: 220–240 V∼ 50 / 60 Hz
Névleges felvétel: 60 W
Névleges
Kimeneti feszültség: 6 V

/ 12 V

Névleges
Kimeneti áram: 0,8 A / 3,8 A
Környezeti hőmérséklet: 0 °C -től 40 °C-ig
Burkolat védelmi jellege: IP 65
Védelmi osztály: II /
Akku- típusk: 6 V-ólomsav- akku

1,2 Ah–14 Ah
12 V-ólomsav akku
1,2 Ah–120 Ah

Biztonság

Biztonsági tudnivalók

Ez a készülék nem arra készült, hogy korláto-

zott pszihikai, szenzórikus vagy szellemi képes­ségekkel rendelkező, vagy tapasztalattal és /
vagy tudással nem rendelkező személyek (be­leértve a gyerekeket) használják, kivéve, ha
rájuk egy a biztonságukért felelős személy fel­ügyel, vagy ha tőle utasításokat kapnak arra
vonatkozóan, hogy a készüléket hogyan kell
használni.

Biztonság / KezelésBevezetés / Biztonság

A gyerekekre ügyeljen, hogy ne játszhassanak

a készülékkel.

Ne használja a töltőbe-

rendezést nem tölthető akkuk töltésére.

A töltés idejére helyezze a kiszerelt akkut egy

jól szellőző felületre.

Az automatikus hatásmód, valamint a haszná-

lat korlátozásai itt a használati útmutatóban a
következőkben kerülnek magyarázatra.

ÁRAMÜTÉS VESZÉLY!

- Ne üzemeltesse a készüléket sérült kábellel,

vagy sérült hálózati csatlakozó dugóval. Sé­rült hálózati kábelek áramütés általi életveszélyt
rejtenek.

A hálózathoz való csatlakozás előtt bizonyo-

sodjon meg róla, hogy a hálózati áram az elő­írásoknak megfelelően 230 V∼ 50 Hz, rendelke­zik

földelt nullvezetékkel, egy 16 A-os biztosítékka

és FI- relével (áramhiba- védőkapcsoló)!

- Válassza le a töltőberendezést a hálózatról,

mielőtt ráköti, vagy leválasztja azt az akkuról.

- Először azt a csipeszt csatlakoztassa, amelyik

nincs a karosszériához kapcsolva. A másik
csipeszt az akkutól és a benzincsőtől távol
csatlakoztassa a karosszériához. Csak ezt
követően csatlakoztassa a töltőberendezést
az elektromos hálózathoz.

- A töltés végeztével válassza le a töltőkészülé-

ket a hálózatról. Ezután távolítsa el a csipeszt
a karosszériáról. Majd távolítsa el az akkuról
is a csipeszt.

ROBBANÁS- ÉS TŰZVESZÉLY!

Védje magát a robbanógáz- reakcióitól!

- Bizonyosodjon meg róla, hogy a töltés alatt

ne legyen semmilyen nyílt láng (tűz, parázs,
vagy szikra)!

- Bizonyosodjon meg róla, hogy a pozitív pólu-

sú csatlakozókábel nem érintkezik üzemanyag­csővel (pl. benzincsővel)!

- Bizonyosodjon meg róla, hogy a töltőkészülék

használata során nem gyulladhatnak meg
robbanékony, vagy éghető anyagok!

MARÁSVESZÉLY!

Viseljen védőszemüveget! Viseljen védőkesz­tyűt! Ha az elemsav a szembe, vagy a bőrre
jut, öblítse le az érintett helyet bő, tiszta vízzel
és haladéktalanul forduljon orvoshoz!

A készülék akkumulátorhoz való csatlakoztatá-

sakor kerülje el a rövidzárlatot. A negatív pó­lust kizárólag az akku negatív pólusához, ill. a
karosszériához csatlakoztassa. A pozitív pólust
kizárólag az akku pozitív pólusához csatlakoz­tassa.

Ne tegye ki a töltőkészüléket tűznek, hőnek,

vagy 50 °C feletti hőmérsékletnek!

A készülék felszelése alatt ne sértsen meg csa-

varokkal üzemanyag-, elektromos-, fék-, hidrau­lika-, vagy vízvezetéket!

Ne takarja le tárgyakkal a töltőkészüléket!
Védje az akku elektromos érintkezőit a rövid-

zárlattól!

Kizárólag sérülésmentes 6 V- / 12 V-os ólomak-

kumulátorok töltéséhez használja a készüléket.
A befagyott akkukat nem szabad tölteni.

l

Kezelés

Az üzembevétel előtt

A készülék csatlakoztatása előtt ellenőrizni kell

az akku használati leírását.

Ezen kívül a folyamatosan az autóban tartott

akku esetén a jármű gyártójának előírásait is
figyelembe kell venni. Biztosítsa a járművet,
kapcsolja le a gyújtást.

Tisztítsa meg az akku pólusait. Ügyeljen közben

arra, hogy ez a piszok ne kerüljön a szemébe.

Gondoskodjon kielégítő mértékű szellőztetésről.

Csatlakoztatás

Kösse a készülék csipeszének „+“-pólusát (piros)

14

az akku „+“-pólusához.

Kösse a készülék csipeszének „-“-pólusát (fekete)

15

az akku „-“-pólusához.

Csatlakoztassa a készülék vezetékét 13 a ko-

ektorhoz.

Az akku- feszültségmutatója 9 jelzi az akku

éppen aktuális feszültségét.

A kimeneti csipeszek fordított csatlakoztatásakor

világít a pólustévesztés-LED

5

.

21 HU

Leválasztás

Válassza le a készüléket a hálózatról.
Vegye le a készülék csipeszének „-“-pólusát

15

(fekete)

Vegye le a készülék csipeszének „+“-pólusát

(piros)

KÉSZENLÉT / akkufeszültség

az akku „-“-pólusáról.

14

az akku „+“-pólusáról.

mérése

Az áramhálózathoz való csatlakoztatással a készülék
STANDBY- (készenléti-) módba kerül. A készenléti

6

lámpa
vannak, akkor az LC- kijelzőn (feszültségjelző
az akku- feszültség látszik. Az állapotkijelző
szegmensei üresek.

világít. Ha a csipeszek csatlakoztatva

8

9

)

Ha kb. 90 mp elteltével 7,3–7,5 V-ot mér, akkor a
12 V-os akku hibás.

A készülék készenléti módba kapcsol.

Újjáélesztés

Ha kb. 90 mp elteltével 7,5–10,5 V-ot mér, akkor a
12 V-os akkuról van szó.
A töltési folyamat az újjáélesztés pulzálásával kez­dődik.
A feszültségjelző
a készülék a következő töltésszintre kapcsol.
Az újjáélesztés minden 12 V-os töltőprogramnál
azonos.

Programválasztás

9

villog. Amint eléri a 10,5 V-ot,

Ha a mért feszültség 3,8 V alatt, ill. 15 V
fölött van, akkor az akku nem töltődik.
A kijelzőn röviden megjelenik az „Err“
hibaüzenet. A készülék készenléti mód­ba kapcsol.

e®®

6 V-os akku

Ha az akku feszültsége a 3,7 és 7,3 V közötti tarto­mányba esik, akkor csak az 1. program választha­tó.

12 V-os akku:

Ha egy akku a 7,3 és 10,5 V közötti kritikus feszült­ségi szinten van, akkor a készülék ellenőrzi, hogy
teljesen feltöltött 6V-os, vagy lemerült 12 V-os akku­ról van-e szó. Nyomja meg a programválasztó-

10

gombot
kor a készülék 90 mp-ig ellenőrző mérést végez.
A kijelzőn a következő látszik:

a programok közötti választáshoz, ek-

---

88.8

88.8

V

V

TUDNIVALÓ:

Ha az akku feszültsége a 3,7 és 7,3 V közötti tar­tományba esik, akkor A 2–3–4. program választ­ható.
A töltés előrehaladása automatikusan történik. A
választott programtól függően a töltési görbe fe­szültség-, idő- és hőmérsékleti ellenőrzés alatt van.
Diagnózis- programmal, újjáélesztő- móddal és
szintentartó töltéssel.

(lásd az általános ábrázolást a 3. program C. áb­ráján).

Program max. (V) max. (A)

6 V 7,3 V 0,8 A

1

2

3

4

1. program „6 V“ (7,3 V / 0,8 A)

6 V-os akkumulátorok 14 Ah-nál kisebb kapacitású
töltéséhez.

*

*

*

14,4 V 0,8 A

14,4 V 3,8 A

14,7 V 3,8 A

22 HU

Kezelés / Karbantartás és tisztítás

Nyomja meg a programválasztó gombot 10,

az 1. program kiválasztásához. A „6 V“-os jel
látszik az LC- kijelzőn. A töltési folyamat során
villog a töltésjelző

7

és mutatja a töltési folya­mat előrehaladottságát (1–4 egység). Ha az
akku teljesen feltöltődött, az állapotkijelző

8

4 egységet mutat. A villogás leáll és a készülék
automatikusan szintentartó- töltésre vált.

2. program „12 V“

(14,4 V / 0,8 A)

12 V-os akkumulátorok 14 Ah-nál kisebb kapacitású
töltéséhez.

Nyomja meg a programválasztó gombot 10,

a 2. program kiválasztásához. A

jelzés
látszik az LC-kijelzőn. A töltési folyamat során
villog a töltésjelző

7

és mutatja a töltési folya­mat előrehaladottságát (1–4 egység). Ha az
akku teljesen feltöltődött, az állapotkijelző

8

4 egységet mutat. A villogás leáll és a készülék
automatikusan szintentartó- töltésre vált.

3. program “12 V“

(14,4 V / 3,8 A)

12 V-os akkumulátorok 14–120 Ah -s kapacitású
töltéséhez.

Nyomja meg a programválasztó gombot 10,

az 4. program kiválasztásához.
TUDNIVALÓ: Ez a program adott esetben
kis késleltetéssel indul. A

jelzés látszik az
LC-kijelzőn. A töltési folyamat során villog a töl­tésjelző
h
feltöltődött, az állapotkijelző

7

és mutatja a töltési folyamat előre-

aladottságát (1–4 egység). Ha az akku teljese

8

4 egységet
mutat. A villogás leáll és a készülék automati­kusan szintentartó- töltésre vált.

Szintentartó- töltés

Mint ahogyan azt a programoknál írtuk, a készülék
automatikus szintentartó töltéssel rendelkezik. Az
akku feszültségének leesésétől függően -a magától
történő lemerüléstől- a készülék különböző töltés­erősséggel reagál.
Az akku hosszabb ideig is csatlakoztatva lehet a
töltőberendezésre.

Eszközvédelmi funkció

Amint a töltési folyamat során különleges helyzet,
úgymint rövidzárlat, kritikus feszültség-esés, nyitott
áramkör, vagy a csatlakozók fordított bekötése áll
be, úgy a töltőberendezés kikapcsolja az elektroni­kát és azonnal alaphelyzetbe állítja a rendszert a
károk elkerülése érdekében.

n

Nyomja meg a programválasztó gombot10,

az 3. program kiválasztásához. A

jelzés
látszik az LC-kijelzőn. A töltési folyamat során
villog a töltésjelző

7

és mutatja a töltési folya­mat előrehaladottságát (1–4 egység). Ha az
akku teljesen feltöltődött, az állapotkijelző

8

4 egységet mutat. A villogás leáll és a készülék
automatikusan szintentartó- töltésre vált.

4. program "12 V“

(14,7 V / 3,8 A)

12 V-os akkumulátorok 14–120 Ah-ás kapacitású
töltéséhez hideg körülmények között, vagy AGM­akkuk töltéséhez.

Amennyiben a töltés során a készülék túl forró lesz,
a kimeneti feszültség automatikusan lecsökken. Ez
óvja a készüléket a károsodástól.

Karbantartás és tisztítás

Húzza ki mindig a

hálózati csatlakozó dugót a dugaljzatból,

mielőtt az akkumulátor töltő készüléken
munkákat végez.

A készüléket nem kell karbantartani.

Semmiképpen ne használjon oldó-szert vagy

más agresszív tisztítószert.

23 HU

Karbantartás és tisztítás / Szerviz / Garancia / Mentesítés

Tisztítsa a készülék műanyag felületeit egy

száraz törlő kendővel.

Szerviz

lékét a szervizzel, vagy egy elektro­mos szakemberrel és csak originál
cserealkatrészek alkalmazásával
javíttatni. Ezáltal bíztosítja, hogy a készülék

biztonságossága megmaradjon.

vagy a hálózati vezeték cseréjét vé­geztesse mindig a készülék gyártójá­val, vagy a vevőszolgálatával. Ezáltal

bíztosítja, hogy a készülék biztonságossága
megmaradjon.

Hagyja a készü-

A hálózati dugó,

Garancia

A készülékre 3 év garanciát adunk a vá­sárlás dátumától számítva. A készüléket
gondosan gyártottuk, és szállítás előtt
lelkiismeretesen ellenőriztük. Kérjük, a
vásárlás igazolására őrizze meg a pénz­tári blokkot. Kérjük, garanciaigény ese­tén vegye fel a kapcsolatot telefonon az
Ön közelében lévő szervizzel. Csak ebben
az esetben garantálhatjuk, hogy ingyen
tudja beküldeni az árut.

A garancia csak anyag- és gyártási hibára vonat­kozik, nem pedig szállítási kárra, kopásra vagy tö­rékeny részek (pl. kapcsoló vagy elem) sérülésére.
A termék kizárólag magánhasználatra, nem üzleti
használatra készült.

Az esetlegesen már a megvételkor meglévő káro­kat és hiányosságokat azonnal kicsomagolás után,
legkésőbb két nappal a vétel dátumától számítva
jelezni kell. A garanciális idő lejárta után esedékes
javítások térítéskötelesek.

HU
Szerviz Magyarország
Tel.: [phone]
e-mail: [e-mail]

IAN 92517

Mentesítés

A csomagolás környezetbarát anyagok­ból áll, amelyeket a helyi újraértékesítési
helyeken mentesíthet.

Ne dobja az elektromos készü­lékeket a háztartási szemétbe!

A 2002 / 96 / EC elektromos és elektronikus régi
készülékekre vonatkozó Európai irányelv és annak
a nemzeti jogszabályokba való átvétele szerint az
elektromos szerszámokat külön kell összegyűjteni
és egy környezetvédelmi szempontoknak megfelelő
újraértékesítéshez eljuttatni.

A kiszolgált készülék mentesítésének lehetőségeiről
érdeklődjön a községe vagy városa illetékes hiva­talánál.

A garancia érvényét veszti visszaélésszerű vagy
szakavatatlan kezelés, erőszak alkalmazása vagy
olyan beavatkozások esetén, amelyeket nem enge­délyeztetett szervizelő üzleteink hajtottak végre. Az
ön törvényes jogait ez a garancia nem korlátozza.

A garanciaidő nem hosszabbodik a jótállással. Ez
a kicserélt vagy javított alkatrészekre is érvényes.

24 HU

Uvod

Predvidena uporaba .......................................................................................................................... Stran 26

Obseg dobave ................................................................................................................................... Stran 26

Opis delov .......................................................................................................................................... Stran 26

Tehnični podatki ................................................................................................................................. Stran 26

Varnost

Varnostni napotki ............................................................................................................................... Stran 26

Uporaba

Pred začetkom uporabe .................................................................................................................... Stran 27

Priključitev ........................................................................................................................................... Stran 27

Odklop................................................................................................................................................ Stran 28

Pripravljenost / merjenje napetosti akumulatorja ............................................................................. Stran 28

Ponovna oživitev ................................................................................................................................ Stran 28

Izbira programov ............................................................................................................................... Stran 28

1. program „6 V“ (7,3 V / 0,8 A) ...................................................................................................... Stran 28

2. program „12 V“ (14,4 V / 0,8 A) .................................................................................................. Stran 29

3. program „12 V“ (14,4 V / 3,8 A) .................................................................................................. Stran 29

4. program „12 V“ (14,7 V / 3,8 A) .................................................................................................. Stran 29

Vzdrževalno polnjenje ....................................................................................................................... Stran 29

Funkcija zaščite naprave ................................................................................................................... Stran 29

Vzdrževanje in nega ............................................................................................................ Stran 29

Servis ................................................................................................................................................. Stran 30

Garancija ........................................................................................................................................ Stran 30

Odstranitev .................................................................................................................................. Stran 30

Garancijski list ........................................................................................................................... Stran 31

25 SI

Polnilnik za akumulatorje
motornih vozil ULGD 3.8 A1

Uvod

Iskrene čestitke ob nakupu vaše nove naprave.
Odločili ste se za zelo kakovosten izdelek. To navo­dilo za uporabo je sestavni del tega izdelka. Vse­buje pomembna navodila za varnost, uporabo in
odstranitev. Preden začnete izdelek uporabljati, se
seznanite z vsemi navodili za uporabo in varnostni­mi napotki. Izdelek uporabljajte samo tako, kot je
opisano, in samo za navedena področja uporabe.
Če izdelek odstopite novemu lastniku, mu zraven
izročite tudi vse dokumente.

Predvidena uporaba

4

6 V 0,8 A-(1. program)

5

LED za obratno polarnost

6

LED za pripravljenost

7

Prikazovalnik polnjenja

8

Prikazovalnik stanja

9

Prikazovalnik napetosti

10

Tipka za izbiro programa (MODE)

glejte sliko B:

11

Polnilnik

12

Izvrtine za pritrditev

13

Omrežni kabel

14

„+“ pozitivna priključna sponka (rdeča)

15

„-“ negativna priključna sponka (črna)

16

„+“ priključni kabel za pozitivni pol (rdeč) s

kabelskim čeveljčkom

17

„-“ priključni kabel za negativni pol (črn) s

kabelskim čeveljčkom

Ultimate Speed ULGD 3.8 A1 je večstopenjska pol­nilna naprava za avtomobilske akumulatorje (v na­daljevanju imenovana tudi naprava), ki je primerna
za polnjenje in vzdrževalno polnjenje 6 V ali 12 V
svinčenih avtomobilskih zagonskih akumulatorjev (v
nadaljevanju imenovani akumulator), npr. tipa
AGM – Ca / Ca – GEL – MF-VRLA z raztopino elek­trolita ali gelom.

Za poškodbe, nastale zaradi nepredvidene uporabe,
proizvajalec ne prevzema odgovornosti. Naprava
ni namenjena za profesionalno uporabo in jo je
dovoljeno uporabljati samo v notranjih prostorih.

Obseg dobave

1 Polnilnik
2 Priključni sponki (1 rdeča, 1 črna)
1 Navodilo za uporabo

Opis delov

glejte sliko A:

1

12 V 0,8 A-(2. program)

2

12 V 3,8 A-(3. program)

3

12 V 3,8 A-(4. program)

26 SI

Tehnični podatki

Vhodna napetost: 220–240 V∼ 50 / 60 Hz
Nazivna poraba moči: 60 W
Nazivna
izhodna napetost: 6 V

/ 12 V
Nazivni
izhodni tok: 0,8 A / 3,8 A
Temperatura okolice: 0 °C do 40 °C
Vrsta zaščite ohišja: IP 65
Zaščitni razred: II /
Vrste akumulatorjev: 6 V svinčeno kislinski aku-

mulator 1,2 Ah–14 Ah
12 V svinčeno kislinski
akumulator 1,2 Ah–120 Ah

Varnost

Varnostni napotki

Ta naprava ni namenjena za to, da jo upora-

bljajo osebe (vključno z otroki), ki so omejene
v telesnih, zaznavnih ali duševnih zmogljivostih
ali jim primanjkuje izkušenj in / ali znanja, razen
v primeru, če jih nadzira oseba, odgovorna za
njihovo varnost, ali pa so od te osebe dobili
navodila o tem, kako se napravo uporablja.

Varnost / UporabaUvod / Varnost

Otroke je treba nadzorovati, da se prepričate,

da se ne igrajo z napravo.

Polnilnika ne uporabljajte za

polnjenje akumulatorjev, ki niso namenjeni za

polnjenje.

Odmontiran akumulator med polnjenjem posta-

vite na dobro prezračeno podlago.

Samodejni način delovanja ter omejitve upora-

be so pojasnjene v nadaljevanju teh navodil za
uporabo.

NEVARNOST UDARA ELEKTRIČNEGA

TOKA!

- Naprave ne uporabljajte, če je poškodovan

kabel, priključni kabel ali priključni vtič. Po­škodovan priključni kabel predstavlja smrtno
nevarnost zaradi udara električnega toka.

Pred priključitvijo na električno omrežje zagoto-

vite, da je omrežni tok opremljen po predpisih
z 230 V∼ 50 Hz, ozemljenim nevtralnim vodni­kom, 16 A varovalko in FID stikalom (zaščitnim
tokovnim stikalom)!

- Preden priklopite ali odklopite akumulator, iz-

ključite polnilnik z omrežja.

- Najprej priključite priključno sponko, ki ni pri-

ključena na karoserijo. Drugo priključno sponko
priključite na karoserijo stran od akumulatorja
in napeljave za gorivo. Šele nato priključite
polnilnik na napajanje.

- Po polnjenju odklopite polnilnik z napajanja.

Šele nato odstranite priključno sponko s karo­serije. Zdaj lahko odklopite priključno sponko
z akumulatorja.

NEVARNOST EKSPLOZIJE IN POŽARA!

Zaščitite se pred visoko eksplozivno reakcijo
plina!

- Zagotovite, da pri polnjenju in vzdrževalnem

polnjenju ni prisoten odprt ogenj (plameni,
žerjavica ali iskre)!

- Zagotovite, da pozitivni priključni kabel nima

stika z napeljavo za gorivo (npr. napeljavo
za bencin)!

- Zagotovite, da se eksplozivne ali gorljive snovi,

kot so bencin ali topila, med uporabo polnil­nika ne morejo vneti!

NEVARNOST RAZJED!

Nosite zaščitna očala! Nosite zaščitne rokavice!
Če pride kislina iz akumulatorja v stik z očmi
ali s kožo, sperite prizadet del telesa z obilico

tekoče, čiste vode in takoj poiščite zdravniško
pomoč!

Pri priključitvi polnilnika na akumulator se izogi-

bajte povzročitvi kratkega stika. Negativni pol
priključnega kabla priključite izključno na nega­tivni pol akumulatorja oz. na karoserijo. Pozitiv­ni pol priključnega kabla priključite izključno
na pozitivni pol akumulatorja.

Polnilnika ne izpostavljajte ognju, vročini in dol-

gotrajnemu učinkovanju temperature nad
50 °C!

Pazite, da pri nameščanju polnilnika ne poško-

dujete napeljav za gorivo, elektriko, zavore,

hidravliko ali vodo!

Ne pokrivajte polnilnika s predmeti!
Zaščitite površine električnih kontaktov akumu-

latorja pred kratkim stikom!

Polnilnik uporabljajte izključno za polnjenje in

vzdrževalno polnjenje nepoškodovanih 6 V / 12 V

svinčenih akumulatorjev. Zmrznjenih akumula-

torjev ni dovoljeno polniti.

Uporaba

Pred začetkom uporabe

Pred priklopom polnilnika je treba prebrati na-

vodila za uporabo akumulatorja.

Poleg tega je treba upoštevati predpise proizva-

jalca vozila glede nameščenega akumulatorja

v vozilu. Zavarujte vozilo in izključite kontakt.

Očistite pola akumulatorja. Pazite, da vam pri

tem ne pride umazanija v oči.

Poskrbite za zadostno prezračevanje.

Priključitev

Pritrdite „+“ pozitivno priključno sponko (rdeča)

14

polnilnika na „+“ pozitivni pol akumulatorja.

Pritrdite „-“ negativno priključno sponko (črna) 15

polnilnika na „-“ negativni pol akumulatorja.

Priključite omrežni kabel 13 polnilnika v vtičnico.
Prikazovalnik napetosti akumulatorja 9 prika-

zuje trenutno napetost akumulatorja.

V primeru obratne priključitve priključnih sponk

sveti LED za obratno polarnost

5

.

27 SI

Odklop

Odklopite napravo z omrežnega toka.

Snemite „-“ negativno priključno sponko (črna) 15

z „-“ negativnega pola akumulatorja.

Snemite „+“ pozitivno priključno sponko (rdeča)

14

s „+“ pozitivnega pola akumulatorja.

PRIPRAVLJENOST / merjenje

napetosti akumulatorja

Po priklopu na napajanje je naprava v PRIPRAVLJE­NOSTI. Sveti prikazovalnik za pripravljenost
Pri priključenih priključnih sponkah je napetost aku­mulatorja prikazana na LCD zaslonu (prikazovalnik
napetosti
so prazni.

Če je izmerjena napetost pod 3,8 V oz.
nad 15 V, se akumulator ne bo polnil. Na
zaslonu se na kratko pojavi sporočilo o
napaki „Err“. Naprava preklopi v pripra­vljenost.

9

). Segmenti prikazovalnika stanja 8

6

.

Naprava preklopi v pripravljenost.

Ponovna oživitev

Če je po pribl. 90 sekundah zaznana napetost
med 7,5–10,5 V, gre za 12 V akumulator.
Postopek polnjenja se začne z impulznim obratova­njem za ponovno oživitev.
Prikazovalnik napetosti
napetost 10,5 V, preklopi naprava v nadaljnje sto­pnje polnjenja.
Ponovna oživitev je enaka pri vseh 12 V programih
polnjenja.

Izbira programov

NAPOTKI:

Če je izmerjena napetost akumulatorja v območju
od 3,7–7,3 V, je možno izbrati programe 2–3–4.
Polnjenje se izvede samodejno. Odvisno od izbra­nega programa je karakteristika polnjenja napetos
časovno in temperaturno nadzorovana z diagno­stičnim programom, načinom za ponovno oživitev
in vzdrževalnim polnjenjem.

9

utripa. Ko je dosežena

tno,

e®®

6 V akumulator

Če je izmerjena napetost akumulatorja v območju
od 3,7–7,3 V, je možno izbrati le 1. program.

12 V akumulatorji:

Če je prepoznana napetost akumulatorja v kritičnem
območju 7,3–10,5 V, naprava preveri, ali gre za
popolnoma napolnjen 6 V akumulator ali izpraznjen
12 V akumulator. Če pritisnete tipko za izbiro pro-

10

grama
pribl. 90 sekund kontrolno merjenje.
Na zaslonu je prikazano:

, da izberete program, naprava izvaja

---

Če je po pribl. 90 sekundah še vedno zaznana na­petost med 7,3–7,5 V, je 12 V akumulator pokvarjen.

28 SI

88.8

88.8

V

V

(glejte okvirni prikaz 3. programa sl C).

Program maks. (V) maks.

(A)

6 V 7,3 V 0,8 A

1

2

3

4

1. program „6 V“ (7,3 V / 0,8 A)

Za polnjenje 6 V akumulatorjev z zmogljivostjo
manj kot 14 Ah.

Pritisnite tipko za izbiro programa 10, da izbe-

*

*

*

rete 1. program. Na LCD zaslonu se prikaže

simbol „6 V“. Med polnjenjem utripa prikazo-

14,4 V 0,8 A

14,4 V 3,8 A

14,7 V 3,8 A

Uporaba / Vzdrževanje in negaUporaba

valnik napolnjenosti 7 in prikazuje napredek
polnjenja (1–4 črtice). Ko je akumulator popol­noma napolnjen, kaže prikazovalnik stanja
4 črtice. Utripanje preneha in naprava samo­dejno preklopi v vzdrževalno polnjenje.

2. program „12 V“

(14,4 V / 0,8 A)

Za polnjenje 12 V akumulatorjev z zmogljivostjo
manj kot 14 Ah.

Pritisnite tipko za izbiro programa 10, da izbe-

rete 2. program. Na LCD zaslonu se prikaže
simbol
valnik napolnjenosti

. Med polnjenjem utripa prikazo-

7

in prikazuje napredek
polnjenja (1–4 črtice). Ko je akumulator popol­noma napolnjen, kaže prikazovalnik stanja
4 črtice. Utripanje preneha in naprava samo­dejno preklopi v vzdrževalno polnjenje.

3. program „12 V“

(14,4 V / 3,8 A)

Za polnjenje 12 V akumulatorjev z zmogljivostjo
med 14 in 120 Ah.

NAPOTEK: Ta program se zažene z majhnim
časovnim zamikom. Na LCD zaslonu se prikaže

8

simbol .

. Med polnjenjem utripa prikazoval-

nik napolnjenosti

7

in prikazuje napredek
polnjenja (1–4 črtice). Ko je akumulator popol­noma napolnjen, kaže prikazovalnik stanja
4 črtice. Utripanje preneha in naprava samo­dejno preklopi v vzdrževalno polnjenje.

Vzdrževalno polnjenje

Kot je opisano v razdelku Programi, ima naprava
funkcijo samodejnega vzdrževalnega polnjenja.
Odvisno od padca napetosti akumulatorja (zaradi
samopraznjenja) reagira polnilnik z različnim to­kom polnjenja.
Akumulator lahko dlje časa ostane priključen na

8

polnilnik.

Funkcija zaščite naprave

Takoj ko pride do odstopajoče situacije, kot so kra­tek stik, kritičen padec napetosti med polnjenjem,
odprt tokokrog ali obraten priklop izhodnih sponk,
polnilnik akumulatorja izklopi elektroniko in pona­stavi osnovne nastavitve sistema, da prepreči škodo.

8

Pritisnite tipko za izbiro programa 10, da izbe-

rete 3. program. Na LCD zaslonu se prikaže
simbol
nik napolnjenosti

. Med polnjenjem utripa prikazoval-

7

in prikazuje napredek
polnjenja (1–4 črtice). Ko je akumulator popol­noma napolnjen, kaže prikazovalnik stanja
4 črtice. Utripanje preneha in naprava samo­dejno preklopi v vzdrževalno polnjenje.

4. program „12 V“

(14,7 V / 3,8 A)

Za polnjenje 12 V akumulatorjev z zmogljivostjo
14 in 120 Ah v hladnih pogojih ali za polnjenje
akumulatorjev AGM.

Pritisnite tipko za izbiro programa 10, da izbe-

rete 4. program.

Če se naprava med polnjenjem preveč segreje, se
izhodna moč samodejno zmanjša. To ščiti napravo
pred poškodbami.

8

Vzdrževanje in nega

Preden izvajate dela na

polnilniku za baterije, vedno potegnite električ-

ni vtič in vtičnice.

Naprava je nepotrebna vzdrževanja.

Nikakor ne uporabljajte topil ali drugih

med

agresivnih čistil.

Plastične površine naprave čistite s suho krpo.

29 SI

Servis / Garancija / Odstranitev

Servis

v popravilo servisni službi ali strokovn­jaku za električne naprave, popravilo
pa naj poteka samo z originalnimi na­domestnimi deli. Na ta način se zagotovi,

da varnost naprave ostane ohranjena.

žnega vtiča ali priključne napeljave
naj vedno opravi izdelovalec naprave
ali njegova služba za pomoč strankam.

S tem se zagotovi, da varnost naprave ostane
ohranjena.

Vaše naprave dajte

Zamenjavo omre-

Garancija

Ta naprava ima 3 leta garancije od datuma
nakupa. Naprava je bila skrbno izdelana
in pred dobavo natančno preverjena.
Prosimo, da blagajniški račun shranite
kot dokazilo o nakupu. V primeru uvelja­vljanja garancije se po telefonu obrnite
na svojo servisno službo. Samo tako je
zagotovljeno brezplačno pošiljanje vaše­ga izdelka.

SI
Servis Slovenija
Phone: [phone]
e-mail: [e-mail]

IAN 92517

Odstranitev

Embalaža sestoji iz naravi prijaznih ma­terialov, ki jih lahko odvržete v lokalne
zbiralnike za recikliranje odpadkov.

Električnih orodij ne
odvrzite v hišne smeti!

V skladu z evropsko direktivo 2002 / 96 / EC o
starih električnih napravah in njenim izvajanjem v
narodnem pravu je treba električno orodje zbirati
ločeno in vrniti v naravi primerno ponovno predelavo.

Napravo oddajte na enem od ponujenih zbirnih mest.
Vse možnosti za odstranjevanje odsluženih naprav
boste izvedeli pri Vaši občinski ali mestni upravi.

Garancija velja le za napake pri materialu ali izde­lavi, ne pa tudi za poškodbe pri transportu, potrošne
dele ali za poškodbe lomljivih delov, npr. stikal ali
akumulatorjev. Izdelek je namenjen izključno za
zasebno in ne za poslovno uporabo.

V primeru zlorabe ali nepravilnega ravnanja, pri
uporabi sile ter pri posegih, ki jih ni izvedla naša
pooblaščena servisna poslovalnica, garancija pre­neha veljati. Vaših zakonskih pravic ta garancija ne
omejuje.

Jamstvo ne podaljša garancijske dobe. To velja tudi
za zamenjane in popravljene dele. Morebitne po
be in pomanjkljivosti, ki obstajajo že pri nakupu, je
treba javiti takoj po razpakiranju, najpozneje pa
dva dni po datumu nakupa.Popravila po preteku
garancijske dobe je treba plačati.

30 SI

škod-

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY

080080917

Garancijski list

1. S tem garancijskim listom jamčimo Kompernaß
Handels GmbH, da bo izdelek v garancijskem
roku ob normalni in pravilni uporabi brezhibno
deloval in se zavezujemo, da bomo ob izpol­njenih spodaj navedenih pogojih odpravili mo­rebitne pomanjkljivosti in okvare zaradi napak
v materialu ali izdelavi oz. po svoji presoji iz­delek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike
Slovenije.

3. Garancijski rok za proizvod je 3 leta od dneva
izročitve balga. Dan izročitve blaga je enak
dnevom prodaje, ki je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu
servisu oz. se informirati o nadaljnjih postopkih
na zgoraj navedeni telefonski številki. Svetujem
vam, da pred tem natančno preberete navodila
o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu pre­dložiti garancijski list in račun, kot potrdilo in
dokazilo o nakupu.

6. V primeru, da proizvod popravlja nepooblašče­ni servis ali oseba, kupec ne more uveljavljati
zahtevkov iz te garancije.

7. Vzroki za okvaro oz. nedelovanje izdelka mo­rajo biti lastnosti stvari same, in ne vzroki, ki so
zunaj proizvajalčeve oz. prodajalčeve sfere. Ku­pe

c ne more uveljavljati zahtevkov iz te garancije
če se ni držal priloženih navodil za sestavo in
uporabo izdelka ali, če je izdelek kakorkoli
spremenjen ali nepravilno vzdrževan.

8. Jamčimo servisiranje in rezervne dele za minimal­no dobo, ki je zahtevana s strani zakonodaje.

9. Obrabni deli oz. potrošni material so izvzeti iz
garancije.

10. Vsi potrebni podatki za uveljavljanje garancije

o

se nahajajo na dveh ločenih dokumentih (gar
cijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti proda­jalca za napake na blagu.

,

an-

Prodajalec:

Lidl d.o.o.k.d., Pod lipami 1, SI-1218 Komenda

31 SI

32

Seznam obsahu

Úvod

Používání v souladu s určením ........................................................................................................ Strana 34

Obsah dodávky ............................................................................................................................... Strana 34

Popis dílů .......................................................................................................................................... Strana 34

Technické údaje ............................................................................................................................... Strana 34

Bezpečnost

Bezpečnostní pokyny ....................................................................................................................... Strana 34

Obsluha

Před uvedením do provozu ............................................................................................................. Strana 35

Připojení ............................................................................................................................................ Strana 35

Odpojení .......................................................................................................................................... Strana 35

Standby a měření napětí baterie .................................................................................................... Strana 36

Oživení ............................................................................................................................................. Strana 36

Volba programů ...............................................................................................................................Strana 36

Program 1 „6 V“ (7,3 V / 0,8 A) ......................................................................................................Strana 36

Program 2 „12 V“ (14,4 V / 0,8 A) ................................................................................................. Strana 37

Program 3 „12 V“ (14,4 V / 3,8 A) ................................................................................................. Strana 37

Program 4 „12 V“ (14,7 V / 3,8 A) ................................................................................................. Strana 37

Udržovací nabíjení ...........................................................................................................................Strana 37

Ochranné funkce nabíječky ............................................................................................................ Strana 37

Údržba a péče ..........................................................................................................................Strana 37

Servis ............................................................................................................................................... Strana 37

Záruka ............................................................................................................................................Strana 38

Zlikvidování ...............................................................................................................................Strana 38

33 CZ

Úvod / Bezpečnost

Nabíječka autobaterií ULGD 3.8 A1

Úvod

Blahopřejeme vám ke koupi nového výrobku. Roz
li jste se pro kvalitní produkt. Návod kobsluze je
součástí tohoto výrobku. Obsahuje důležité pokyny
pro bezpečnost, použití a likvidaci. Před použitím
výrobku se seznamte se všemi pokyny k obsluze a
bezpečnostními pokyny. Používejte výrobek jen
popsaným způsobem a na uvedených místech. Při
předání výrobku třetí osobě předejte i všechny pod­klady.

hod-

Používání v souladu s určením

Ultimate Speed ULGD 3.8 A1 je vícestupňová
nabíječka baterií motorových vozidel (v dalším tex­tu jen jako přístroj), která je vhodná k nabíjení a
udržování kapacity olovnatých baterií s napětím
6 nebo 12 V (v dalším textu jen jako baterie), např.
typu AGM – Ca / Ca – GEL – MF-VRLA s elektrolyti­ckým nebo gelovým roztokem.

Za škody vzniklé při použití k jinému než ke stano­venému účelu nepřevezme výrobce ručení. Výrobek
je určen k používání v uzavřených místnostech a
není určen ke komerčnímu použití.

7

zobrazení stavu nabíjení

8

zobrazení stavu

9

zobrazení napětí

10

tlačítko volby programu (MODE)

viz obrázek B:

11

nabíječka

12

otvory pro připevnění

13

síťový kabel

14

svorka „+“ pól (červená)

15

svorka „–“ pól (černá)

16

připojovací kabel včetně oka, „+“ pól (červený)

17

připojovací kabel včetně oka, „–“ pól (černý)

Technické údaje

Vstupní napětí:: 220–240 V∼ 50 / 60 Hz
Jmenovitý příkon: 60 W
Jmenovité
výstupní napětí: 6 V

/ 12 V
Jmenovitý
výstupní proud: 0,8 A / 3,8 A
Teplota okolního
prostředí: 0 °C až 40 °C
Druh ochrany tělesa: IP 65
Ochranná třída: II /
Typy baterií: kyselino-olovnaté 6 V,

1,2 Ah–14 Ah
kyselino-olovnaté 12 V,
1,2 Ah–120 Ah

Obsah dodávky

1 nabíječka
2 svorky (1 červená, 1 černá)
1 návod kobsluze

Popis dílů

viz obrázek A:

1

12 V 0,8 A (program 2)

2

12 V 3,8 A (program 3)

3

12 V 3,8 A (program 4)

4

6 V 0,8 A (program 1)

5

připojení LED

6

LED Stand-By

34 CZ

Bezpečnost

Bezpečnostní pokyny

Toto zařízení není určeno k tomu, aby je používal

osoby (včetně dětí) s omezenými fyzickými,
senzorickými nebo duševními schopnostmi nebo
s nedostatečnými zkušenostmi a / nebo vědomostmi
ledaže by byly pod dozorem pro bezpečnost
kompetentní osoby nebo obdržely od ní instruk­ce, jak se má zařízení používat.

Děti mají být pod dozorem, aby si spřístrojem

nehrály.

y

,

Nepoužívejte nabíječku k

nabíjení nenabíjecích baterií.

Demontovanou baterie postavte při nabíjení do

dobře větraného prostoru.

Automatické funkce a omezení při použití jsou

vysvětlené v dalším textu tohoto návodu k obsluz

NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM

PROUDEM!

e.

- Nepoužívejte nabíječku s poškozeným kabe-

lem, síťovým kabelem nebo s poškozenou
zástrčkou. Poškozené síťové kabely znamena­jí nebezpečí ohrožení života úrazem elekt­rickým proudem.

Před připojením na přívod elektrického proudu

230 V∼ 50 Hz zkontrolujte, jestli je rozvod vyba­vený uzemněním, pojistkou 16 A a FI jističem!

- Před připojením nebo odpojením baterie vždy

odpojte nabíječku od přívodu elektrického
proudu.

- Připojte nejdříve svorku, která není připojená

na karoserii. Připojte druhou svorku na karo­serii, pokud možno co nejdále od baterie a
rozvodu paliva. Teprve potom připojte nabíječk
na přívod elektrického proudu.

- Po nabíjení odpojte nabíječku od přívodu elek-

trického proudu. Potom odpojte svorku od ka­roserie. Nakonec odpojte svorku od baterie.

NEBEZPEČÍ VÝBUCHU A POŽÁRU!

Chraňte se před výbuchem vysoce výbušného
plynu z baterie.

- Zajistěte, aby se při nabíjení nebo udržovacím

nabíjení nenacházel v blízkosti otevřený oheň
(plameny, žhnoucí hmota nebo jiskry)!

- Zajistěte, aby se nedostal kabel kladného pólu

do kontaktu s rozvodem paliva (např. benzí­novou trubkou)!

- Zajistěte, aby se při použití nabíječky nemohly

vznítit výbušné a hořlavé látky, např. benzín
nebo rozpouštědla!

NEBEZPEČÍ POLEPTÁNÍ!

Noste ochranné brýle! Noste ochranné rukavice!
Při kontaktu očí nebo pokožky s kyselinou bate­rií ihned omyjte postižená místa dostatečným
množstvím čisté vody a okamžitě vyhledejte
lékařskou pomoc!

Zabraňte zkratu při připojování nabíječky na

baterii. Připojujte kabel záporného pólu jen na
záporný pól baterie nebo na karoserii.

Připojujte kabel kladného pólu jen na kladný
pól baterie!

Nevystavujte nabíječku vlivu tepla ohně, žáru

nebo trvalé teplotě přes 50 °C!

Při montáži nabíječky nepoškoďte šrouby

rozvod paliva, elektrického proudu, hydrauliky,

vody nebo brzdové kapaliny!

Nezakrývejte nabíječku žádnými předměty!
Chraňte kontakty baterie před zkratem!
Používejte nabíječku na nabíjení nebo udržovací

nabíjení jen nepoškozených olovnatých baterií

s napětím 6 resp. 12 V. Zmrzlé baterie se nes-

mí nabíjet.

Obsluha

Před uvedením do provozu

Před připojením nabíječky si přečtěte návod k

obsluze baterie.

Při nabíjení baterie trvale připojené ve vozidle

u

je třeba dbát na předpisy výrobce vozidla.

Zajistěte motorové vozidlo, vypněte zapalování.

Čistěte póly baterie. Dbejte na to, aby se Vaše

oči nedostaly do kontaktu s nečistotou.

Zajistěte dostatečné větrání.

Připojení

Připojte kladnou svorku „+“ (červená) 14

nabíječky na kladný pól baterie „+“.

Připojte zápornou svorku „-“ (černá) 15

nabíječky na záporný pól baterie „-“.

Připojte nabíječku kabelem 13 do zásuvky

elektrického proudu.

Zobrazení napětí baterie 9 ukáže aktuální

napětí baterie.

Při opačném připojení svorek se rozsvítí LED

nesprávné pólovaní

Odpojení

Odpojte nabíječku od přívodu elektrického

proudu.

5

.

35 CZ

Obsluha

Odpojte zápornou svorku „-“ (černá) 15 nabíječk

od záporného pólu baterie „-“.

Odpojte kladnou svorku „+“ (červená) 14

nabíječky od kladného pólu baterie „+“.

STANDBY a měření napětí

baterie

Po připojení nabíječky na přívod elektrického proudu
se nabíjčka nachází v režimu STANDBY. Svítí kont­rolka Standby
LC displej napětí baterie (zobrazení napětí
Segmenty zobrazující stav

6

. Při připojených svorkách ukazuje

9

8

jsou prázdné.

).

y

Oživení

Jestliže rozezná nabíječka po 90 vteřinách napětí
v rozmezí od 7,5 do 10,5 V, jedná se o baterii s
napětím 12 V.
Startuje nabíjení pulzujícím provozem k oživení.
Zobrazení napětí
10,5 V se nabíječka přepíná do dalších nabíjecích
stupňů.
Proces oživení je identický ve všech nabíjecích pro­gramech pro 12 V.

Volba programů

9

bliká. Po dosažení napětí

Baterie se nenabíjí jestliže leží její napětí
pod 3,8 V resp. přes 15 V. Na displeji se
objeví krátce hlášení poruchy „Err“.
Nabíječka se přepne do režimu Standby.

e®®

Baterie 6 V

Jestliže bylo naměřené napětí baterie v rozmezí od
3,7 do 7,3 V je volitelný jen program 1.

Baterie 12 V:

Jestliže rozezná nabíječka kritické napětí od 7,3 do
10,5 V, kontroluje, jestli se jedná o plně nabitou ba­terii 6 V nebo o vybitou baterii 12 V. Jestliže
stisknete tlačítko volby programů
noho programu, provede nabíječka po dobu 90
vteřin kontrolní měření.
Na displeji se ukáže:

---

Jestliže rozezná nabíječka po 90 vteřinách napětí v
rozmezí od 7,3 do 7,5 V, je baterie s napětím 12 V
vadná.

Nabíječka se přepne do režimu Standby.

36 CZ

88.8

10

k navolení jed-

88.8

V

V

UPOZORNĚNÍ:

Jestliže bylo naměřené napětí baterie v rozmezí od
3,7 do 7,3 V jsou volitelné programy 2–3–4.
Nabíjení pokračuje automaticky. V závislosti od na­voleného programu je kontrolována křivka charak­teristiky nabíjení v hodnotách napětí, času a teploty.
S programem diagnózy, režimem oživení a udržovac
nabíjením.

(viz zobrazení principu program 3, obr. C).

Program max. (V) max. (A)

6 V 7,3 V 0,8A

1

2

3

4

Program 1 „6 V“ (7,3 V / 0,8 A)

Na nabíjení baterií 6 V s kapacitou nižší než 14 Ah.

Stiskněte tlačítko volby programů 10 pro navo-

*

*

*

lení programu 1. Na LC displejí se ukáže symbol

„6 V“. Během nabíjení bliká zobrazení nabíjení

7

a ukazuje stav resp. průběh nabíjení (1 až
4 sloupky). Při úplně nabité baterii ukazuje stav
nabíjení
nabíječka se automaticky přepne na udržovací
nabíjení.

8

14,4 V 0,8A

14,4 V 3,8A

14,7 V 3,8A

4 sloupky. Blikání se přeruší a

ím

Program 2 „12 V“

(14,4 V / 0,8 A)

Na nabíjení baterií 12 V s kapacitou nižší než 14 Ah.

Stiskněte tlačítko volby programů 10 pro navo-

lení programu 2. Na LC displejí se ukáže symbol

. Během nabíjení bliká zobrazení nabíjení

7

a ukazuje stav resp. průběh nabíjení (1 až
4 sloupky). Při úplně nabité baterii ukazuje stav
nabíjení

8

4 sloupky. Blikání se přeruší a
nabíječka se automaticky přepne na udržovací
nabíjení.

Program 3 „12 V“

(14,4 V / 3,8 A)

Udržovací nabíjení

Jak už bylo u programů popsáno, má nabíječka
automatické udržovací nabíjení. V závislosti na po­klesu napětí baterie – vlivem samočinného vybíjení –
reaguje nabíječka použitím rozdílného nabíjecího
proudu.
Baterie může zůstat i delší dobu v nabíječce.

Ochranné funkce nabíječky

Jestliže dojde během nabíjení k neobvyklé události
jako je např. zkrat, kritický pokles napětí při nabíjení,
odpojení od přívodu proudu nebo nesprávná pola­rita, vypne nabíječka elektroniku a vrátí systém do
základního nastavení, aby zabránila škodám.

Na nabíjení baterií 12 V s kapacitou 14 Ah–120 Ah.

Stiskněte tlačítko volby programů 10 pro navo-

lení programu 3. Na LC displejí se ukáže symbol

. Během nabíjení bliká zobrazení nabíjení 7
a ukazuje stav resp. průběh nabíjení (1 až 4
sloupky). Při úplně nabité baterii ukazuje stav
nabíjení

8

4 sloupky. Blikání se přeruší a
nabíječka se automaticky přepne na udržovací
nabíjení.

Program 4 „12 V“

(14,7 V / 3,8 A)

Na nabíjení baterií 12 V s kapacitou 14 Ah–120 Ah
při nízkých teplotách nebo na nabíjení AGM baterií.

Stiskněte tlačítko volby programů 10 pro navo-

lení programu 4.
UPOZORNĚNÍ: Tento program startuje
popřípadě s malým časovým zpožděním. Na LC
displejí se ukáže symbol
ká zobrazení nabíjení
průběh nabíjení (1 až 4 sloupky). Při úplně na­bité baterii ukazuje stav nabíjení
Blikání se přeruší a nabíječka se automaticky
přepne na udržovací nabíjení.

. Během nabíjení bli-

7

a ukazuje stav resp.

8

4 sloupky.

Jestliže se nabíječka během nabíjení příliš zahřeje,
snižuje automaticky výstupní výkon. Tím je chráněná
před poškozením.

Údržba a péče

Před konáním práce na nabíječce

baterií vždy vytáhněte síťovou zástrčku ze zá-

suvky.

Přístroj je bezúdržbový.

V žádném případě nepoužívejte rozpouštědla

nebo jiné agresivní čisticí prostředky.

Umělohmotné povrchy zařízení očistěte suchou

tkaninou.

Servis

opravit jen místem servisu nebo od­bornou elektrickou dílnou a jen s ori­ginálními náhradními díly. Tím se zajistí,

že bezpečnost zařízení zůstane zachována.

Výměnu zástrčky nebo

přívodního kabelu nechávejte provádět
vždy u výrobce anebo u jeho servisu.

Tím zajistíte zachování bezpečnosti artilu.

Zařízení nechejte

37 CZ

Záruka / Zlikvidování

Záruka

Na tento přístroj platí tříletá záruka od
data zakoupení. Přístroj byl vyroben s
nejvyšší pečlivostí a před odesláním prošel
výstupní kontrolou. Uschovejte si, prosím,
pokladní lístek jako doklad o nákupu. V
případě uplatňování záruky kontaktujte
telefonicky Vaší servisní službu. Pouze
tak může být zajištěno bezplatné zaslání
Vašeho zboží.

Záruka se vztahuje pouze na chyby materiálu nebo
výrobní závady, ale ne na škody,vzniklé při přepra­vě, ne na součásti, podléhající rychlému opotřebení
nebo na poškození křehkých dílů, jako jsou např.
spínače nebo akumulátory. Výrobek je určen pou­ze pro privátní použití, ne průmyslové.

Při nesprávném a neodborném využívání, při použití
násilí a při zásazích, které nebyly provedeny našimi
autorizovanými servisními provozovnami, záruční
nároky zanikají. Vaše práva vyplývající ze zákona
touto zárukou nejsou omezena.

Záruční doba se zárukou neprodlouží. Toto platí také
pro náhradní díly a opravené součásti. Případné
škody a vady, existující už při koupi, se musí hlásit
ihned po vybalení, nejpozději však do dvou dnů
od data nákupu. Po uplynutí záruční doby se pro­vedené opravy musí zaplatit.

Podle Evropské směrnice 2002 / 96 / EC o elektrick
a elektronických vysloužilých přístrojích a realizace
národního práva se musí opotřebované elektrické
přístroje odděleně sebrat a odevzdat k ekologicky
vhodnému opětnému zužitkování. Přístroj odevzdejte
do nabízených sběren.

O možnostech ke zlikvidování vysloužilých přístrojů
se dozvíte ve správě Vaší obce či města.

ých

CZ
Servis Česko
Hotline: [phone]
e-mail: [e-mail]

IAN 92517

Zlikvidování

Obal se skládá z ekologicky vhodných
materiálů, které můžete zlikvidovat v
místních recyklačních střediscích.

Elektrické přístroje neodhazujte
do domácího smetí!

38 CZ

Úvod

Používanie v súlade s určeným účelom .......................................................................................... Strana 40

Rozsah dodávky ..............................................................................................................................Strana 40

Popis častí ......................................................................................................................................... Strana 40

Technické údaje ............................................................................................................................... Strana 40

Bezpečnosť

Bezpečnostné upozornenia .............................................................................................................Strana 40

Obsluha

Pred uvedením do prevádzky ......................................................................................................... Strana 41

Pripojenie .......................................................................................................................................... Strana 41

Odpojenie ........................................................................................................................................ Strana 42

Standby / meranie napätia batérie ................................................................................................. Strana 42

Reanimácia .......................................................................................................................................Strana 42

Výber programov ............................................................................................................................. Strana 42

Program 1 „6 V“ (7,3 V / 0,8 A) ......................................................................................................Strana 42

Program 2 „12 V“ (14,4 V / 0,8 A) ................................................................................................. Strana 43

Program 3 „12 V“ (14,4 V / 3,8 A) ................................................................................................. Strana 43

Program 4 „12 V“ (14,7 V / 3,8 A) ................................................................................................. Strana 43

Udržiavacie nabíjanie .....................................................................................................................Strana 43

Ochranná funkcia prístroja ..............................................................................................................Strana 43

Starostlivosť a údržba ...................................................................................................... Strana 43

Servis ............................................................................................................................................... Strana 43

Záruśná lehota ........................................................................................................................ Strana 44

Likvidácia ..................................................................................................................................... Strana 44

39 SK

Úvod / Bezpečnosť

Nabíjačka autobatérií ULGD 3.8 A1

Úvod

Blahoželáme vám ku kúpe nového výrobku. Rozhodli
ste sa pre veľmi kvalitný výrobok. Návod na obslu­hu je súčasťou tohto výrobku. Obsahuje dôležité
upozornenia týkajúce sa bezpečnosti, používania
a likvidácie. Skôr ako začnete výrobok používať,
oboznámte sa so všetkými pokynmi k obsluhe a
bezpečnosti. Výrobok používajte iba v súlade s
popisom a v uvedených oblastiach používania. V
prípade postúpenia výrobku ďalším osobám odo­vzdajte aj všetky dokumenty patriace k výrobku.

Používanie v súlade s

určeným účelom

Ultimate Speed ULGD 3.8 A1 je viacstupňová na­bíjačka pre vozidlové batérie (následne i prístroj),
ktorá je vhodná pre nabíjanie a udržiavacie nabíja­nie 6 V- alebo 12 V-olovených vozidlových štartero­vých batérií (následne batérie) napr. typov AGM –
Ca / Ca – GEL – MF-VRLA s elektrolytom alebo gélom.

Výrobca nepreberá ručenie za škody vzniknuté
používaním, ktoré je v rozpore s určeným účelom.
Prístroj nie je určený na komerčné používanie a je
určený iba na pužívanie v interiéri.

Rozsah dodávky

6

LED-Stand-By

7

Ukazovateľ stavu nabitosti

8

Ukazovateľ stavu

9

Ukazovateľ napätia

10

Tlačidlo pre voľbu programu (MODE)

pozri obrázok B:

11

Nabíjačka

12

Upevňovacie otvory

13

Sieťový kábel

14

„+“-pólová pripojovacia svorka (červená)

15

„–“-pólová pripojovacia svorka (čierna)

16

„+“-pólový pripojovací kábel (červený), inkl.

prstencovej prípojky

17

„-“-pólový pripojovací kábel (čierny), inkl. prs-

tencovej prípojky

Technické údaje

Vstupné napätie: 220–240 V∼ 50 / 60 Hz
Dimenzačný príjem: 60 W
Dimenzačné
výstupné napätie: 6 V

/ 12 V
Dimenzačné
výstupný prúd: 0,8 A / 3,8 A
Teplota okolia: 0 °C až 40 °C
Druh ochrany schránky: IP 65
Trieda ochrany: II /
Typ batérií: 6 V-olovo-kyselinová batéria

1,2 Ah–14 Ah
12 V-olovo-kyselinová ba­téria 1,2 Ah–120 Ah

1 nabíjačka
2 pripojovacie svorky (1 červená, 1 čierna)
1 návod na používanie

Popis častí

pozri obrázok A:

1

12 V 0,8 A-(Program 2)

2

12 V 3,8 A-(Program 3)

3

12 V 3,8 A-(Program 4)

4

6 V 0,8 A-(Program 1)

5

LED-prepólovanie

40 SK

Bezpečnosť

Bezpečnostné upozornenia

Tento prístroj nie je určený na to, aby ho použí-

vali osoby (vrátane detí) s obmedzenými fyzick

ými,
senzorickými alebo duševnými schopnosťami
alebo s nedostatočnými skúsenosťami a / alebo
znalosťami, s výnimkou prípadov, ak sú pod
dozorom osoby zodpovedajúcej za ich bez­pečnosť, alebo ak od tejto osoby dostali in

štrukcie

týkajúce sa používania prístroja.

Deti by mali byť pod dozorom, aby bolo zaiste-

né, že sa s výrobkom nebudú hrať.

Nepoužívajte nabíjačku na

nabíjanie nedobíjateľných batérií.

Počas procesu nabíjania postavte vybudovanú

batériu na dobre vetranú plochu.

Automatický spôsob činnosti ako i obmedzenia

pri používaní sú vysvetlené ďalej v tomto návode
na používanie.

NEBEZPEČENSTVO ZÁSAHU ELEKTRIC-

KÝM PRÚDOM!

- Prístroj neprevádzkujte s poškodeným káblom,

sieťovým káblom alebo sieťovou zástrčkou.
Poškodené sieťové káble predstavujú nebez­pečenstvo ohrozenia života zásahom elektric­kým prúdom.

Pred zapojením do elektrickej siete sa uistite, že

je sieťový prúd podľa predpisov s 230 V∼ 50 Hz,
uzemneným nulovým vodičom, 16 A poistkou a
FI-spínačom (ochranný spínač chybný prúd)
vypnutý!

- Pred zatvorením alebo otvorením prepojení k

batérii odpojte nabíjačku od elektrickej siete.

- Najskôr zapojte pripojovaciu svorku, ktorá

nie je zapojená na karosérii. Pripojte druhú
pripojovaciu svorku vzdialenú od batérie a
benzínového rozvodu na karosériu. Až potom
zapojte nabíjačku do elektrickej siete.

- Po nabíjaní odpojte nabíjačku od elektrickej

siete. Až potom odpojte pripojovaciu svorku
z karosérie. Následne odpojte pripojovaciu
svorku z batérie.

NEBEZPEČENSTVO EXPLÓZIE A POŽIA-

RU! Chráňte sa pred vysokovýbušnou reakciou
výbušného plynu!

- Zabezpečte, aby pri procese nabíjania a udr-

žiavacieho nabíjania nebolo prítomné žiadne
otvorené svetlo (plameňe, žiara alebo iskry)!

- Zabezpečte, aby plus-pólový pripojovací ká-

bel nebol v kontakte s rozvodom pohonných
látok (napr. rozvod benzínu)!

- Zabezpečte, aby pri používaní nabíjačky ne-

mohlo dôjsť k zapáleniu výbušných a horľa
látok, napr. benzínu alebo rozpúšťadiel!

NEBEZPEČENSTVO PORANENIA!

Noste ochranné okuliare! Noste ochranné ru­kavice! Ak sa oči alebo pokožka dostanú do
kontaktu s kyselinou batérie, vypláchnite postih-

vých

nuté miesta väčším množstvom tečúcej, čistej
vody a okamžite vyhľadajte lekára!

Zabráňte elektrickému skratu pri zapojovaní

nabíjačky na batériu. Mínusový pripojovací ká­bel zapájajte výlučne na mínusový pól batérie
príp. na karosériu. Plusový pripojovací kábel
zapájajte výlučne na plusový pól batérie!

Nevystavujte nabíjačku blízkosti ohňa, horúča-

vy a dlhotrvajúcemu pôsobeniu teploty nad
50 °C!

Pri montáži nabíjačky nepoškoďte skrutkami

vedenia pohonných látok, elektrického prúdu,
brzdových systémov, hydrauliky alebo vody!

Neprikrývajte nabíjačku predmetmi!
Chráňte elektrické kontaktné plochy batérie

pred skratom!

Nabíjačku používajte výlučne na nabíjanie a

udržiavacie nabíjanie nepoškodených 6 V- / 12 V

-olovených batérií. Zamrznuté batérie nesmú
byť dobíjané.

Obsluha

Pred uvedením do prevádzky

Pred zapojením nabíjačky si prečítajte návod

na používanie.

Ďalej dodržiavajte predpisy výrobcu vozidla

pri trvale zapojenej batérii vo vozidle. Zaistite
vozidlo, vypnite zapaľovanie.

Vyčistite póly batérií. Dbajte pritom na to, aby

sa Vaše oči nedostali do kontaktu s nečistotou.

Zabezpečte dostatočné vetranie.

Pripojenie

Zapojte „+“-pólovú batériovú svorku (červená)

14

nabíjačky na „+“-pól batérie.

Zapojte „-“-pólovú batériovú svorku (čierna) 15

na „-“-pól batérie.

Zapojte sieťový kábel 13 nabíjačky do

zástrčky.

Ukazovateľ napätia batérie 9 zobrazuje ak-

tuálne napätie batérie.

Pri opačnom zapojení výstupných svoriek svieti

LED-prepólovanie

5

.

41 SK

Obsluha

Odpojenie

Odpojte prístroj od sieťového prúdu.
Odpojte „-“-pólovú batériovú svorku (čierna) 15

od „-“-pólu batérie.

Odpojte „+“-pólovú batériovú svorku (červená)

14

od „+“-pólu batérie.

STANDBY / meranie napätia

batérie

Po zapojení do zdroja prúdu je prístroj v STANDBY-

-režime. Standby-ukazovateľ
pripojovacích svorkách je batériové napätie zobra­zené na LC-displeji (ukazovateľ napätia
menty ukazovateľa stavu

Ak je merané napätie nižšie ako 3,8 V pr
vyššie ako 15 V, batéria sa nenabíja. Na
displeji sa krátko objaví hlásenie chyby
„Err“. Prístroj sa prepne na Standby.

e®®

6 V-batéria

Ak je batéria meraná v oblasti napätia 3,7–7,3 V,
je možné zvoliť iba program 1.

12 V-batérie:

Ak je rozpoznaná batéria v kritickej oblasti napätia
7,3–10,5 V, prístroj skontroluje, či ide o plne nabitú
6 V batériu alebo vybitú 12 V batériu. Ak stlačíte
tlačidlo pre voľbu programu
programu, vykoná prístroj kontrolné meranie na
cca. 90 sek.
Na displeji sa objaví:

6

svieti. Pri zapojených

8

sú prázdne.

88.8

V

10

pre zvolenie

9

). Seg-

íp.

Reanimácia

Aj je po cca. 90 sek. rozpoznané medzi 7,5–10,5 V,
ide o 12 V batériu.
Nabíjací proces začne s pulzovým režimom pre
reanimáciu.
Ukazovateľ napätia
prístroj prepne do ďalších stupňov nabíjania.
Reanimácia je identická pri všetkých 12 V nabíjacích
programoch.

Výber programov

POKYNY:

Ak je batéria rozpoznaná v oblasti napätia 3,7–
7,3 V, je možné zvoliť programy 2–3–4.
Nabíjací pokrok je uskutočňovaný automaticky. Zá­visle od zvoleného programu je nabíjacia krivka
pozorovaná ohľadom napätia, času a teploty. S
diagnostickým programom, reanimačným režimom
a udržiavacím napätím.

(pozri zobrazenie princípov program 3 obr. C).

Program max. (V) max. (A)

6 V 7,3 V 0,8 A

1

2

3

4

Program 1 „6 V“ (7,3 V / 0,8 A)

Pre nabíjanie 6 V-batérií s kapacitou nižšou ako
14 Ah.

*

*

*

9

. Po dosiahnutí 10,5 V sa

14,4 V 0,8 A

14,4 V 3,8 A

14,7 V 3,8 A

---

Ak je po cca. 90 sek. rozpoznané medzi 7,3–7,5 V,
je 12 V batéria defektná.

Prístroj sa prepne na Standby.

42 SK

88.8

V

Stlačte tlačidlo pre voľbu programu 10, aby

ste zvolili program 1. Na LC-displeji sa objaví
symbol „6 V“. Počas procesu nabíjania bliká
ukazovateľ nabíjania
kročil proces nabíjania (1–4 stĺpiky). Keď je
batéria plne nabitá, zobrazuje ukazovateľ sta­vu nabitosti

8

7

a zobrazuje, ako po-

4 stĺpiky. Blikanie sa zastaví a

prístroj sa automaticky prepne na udržiavanie
napätia.

Program 2 „12 V“

(14,4 V / 0,8 A)

Pre nabíjanie 12 V-batérií s kapacitou nižšou ako
14 Ah.

ká ukazovateľ nabíjania 7 a zobrazuje, ako
pokročil proces nabíjania (1–4 stĺpiky). Keď je
batéria plne nabitá, zobrazuje ukazovateľ sta­vu nabitosti

8

4 stĺpiky. Blikanie sa zastaví a
prístroj sa automaticky prepne na udržiavanie
napätia.

Udržiavacie nabíjanie

Stlačte tlačidlo pre voľbu programu 10, aby

ste zvolili program 2. Na LC-displeji sa objaví
symbol
ukazovateľ nabíjania

. Počas procesu nabíjania bliká

7

a zobrazuje, ako po­kročil proces nabíjania (1–4 stĺpiky). Keď je
batéria plne nabitá, zobrazuje ukazovateľ sta­vu nabitosti

8

4 stĺpiky. Blikanie sa zastaví a
prístroj sa automaticky prepne na udržiavanie
napätia.

Program 3 „12 V“

(14,4 V / 3,8 A)

Pre nabíjanie 12 V-batérií s kapacitou 14 Ah–120 Ah.

Stlačte tlačidlo pre voľbu programu 10, aby ste

zvolili program 3. Na LC-displeji sa objaví sym­bol

. Počas procesu nabíjania bliká ukazo-

vateľ nabíjania

7

a zobrazuje, ako pokročil
proces nabíjania (1–4 stĺpiky). Keď je batéria
plne nabitá, zobrazuje ukazovateľ stavu nabi-

8

tosti

4 stĺpiky. Blikanie sa zastaví a prístroj

sa automaticky prepne na udržiavanie napätia.

Program 4 „12 V“

(14,7 V / 3,8 A)

Pre nabíjanie 12 V-batérií s kapacitou 14 Ah–120 Ah
pri chladných podmienkach alebo pre nabíjanie
AGM-batérií.

Prístroj disponuje automatickým udržiavaním napä­tia, ako je popísané v kapitole o programoch. Zá­visle od poklesu napätia batérie – samovybíjaním ­reaguje nabíjačka rozličným nabíjacím prúdom.
Batéria môže dlhší čas ostať zapojená na nabíjačke.

Ochranná funkcia prístroja

Akonáhle nastane odlišná situácia ako skrat, kritický
pokles napätia počas procesu nabíjania, otvorený
elektrický obvod alebo opačné zapojenie výstup­ných svoriek, vypne prístroj elektroniku a prepne
systém do základného stavu, aby predišiel poško­deniam.

Ak sa prístroj počas procesu nabíjania príliš zohreje,
automaticky sa zníži výstupný výkon. To chráni prí­stroj pred poškodením.

Starostlivosť a údržba

Skôr ako budete vykonávať

práce na nabíjačke batérií, vždy vytiahnite

sieťovú zástrčku zo zásuvky.

Tento prístroj si nevyžaduje údržbu.

Nepoužívajte v žiadnom prípade riedidlá alebo

iné agresívne čistiace prostriedky.

Povrch umelej hmoty čistite suchou handričkou.

Stlačte tlačidlo pre voľbu programu 10, aby

ste zvolili program 4.
POZNÁMKA: Tento program začne prípadne
s malým časovým meškaním. Na LC-displeji sa
objaví symbol

. Počas procesu nabíjania bli-

Servis

opraviť vservisnom stredisku alebo
odborníkom zoblasti elektrotechniky,

Prístroje nechajte

43 SK

Servis / Záruśná lehota / Likvidácia

ktorí používajú na opravy len origi­nálne náhradné diely. Tým zabezpečíte,

že zostane zachovaná bezpečnosť prístroja.

alebo sieťového kábla nechajte vždy
vykonať výrobcom alebo jeho zákaz­níckym servisom. Tým sa zabezpečí za-

chovanie bezpečnosti prístroja.

Výmenu zástrčky

Záruśná lehota

Na tento prístroj máte trojročnú záruku od
dátumu nákupu. Prístroj bol starostlivo
vyrobený a pred expedíciou dôkladne
vyskúšaný. Uschovajte si, prosím, účtenku
ako dôkaz o nákupe. V prípade uplatňo­vania záruky sa spojte s opravovňou
telefonicky. Len tak sa dá zabezpečiť
bezplatné zaslanie tovaru.

Záruka platí len na chyby materiálu a výroby, nie
na poškodenia spôsobené prepravou, opotrebením
ani na poškodenia krehkých častí, ako sú spínače
alebo akumulátory. Výrobok je určený výlučne na
súkromné používanie a nie na komerčné účely.

Likvidácia

Obal pozostáva z ekologických materi­álov, ktoré sa môžu dať recyklovať ma
miestnych recyklačných staniciach.

Neodhadzujte elektrické
prístroje do domáceho odpadu!

Podľa európskej smernice 2002 / 96 / EC o starých
elektrických a elektronických prístrojoch a realizácie
v národnom práve sa musí opotrebované elektrické
náradie zbierať separovane a priviesť na opätovné
ekologické zhodnotenie. Nástroj vráťte prostredníc­tvom ponúkaných zberných zariadení.

O možnostiach likvidácie vyslúženého nástroja sa
dozviete na vašej obecnej alebo mestskej správe.

Záruka prestáva platiť pri zaobchádzaní nezodpo­vedajúcom účelu, pri neprimeranom zaobchádzaní,
pri používaní násilia a pri zásahoch, ktoré neurobil
nami autorizovaný servis. Práva vyplývajúce zo zá­kona nie sú touto zárukou obmedzené.

Záručná doba sa nepredlžuje o dobu trvania záruč­ných opráv. To platí aj na vymenené alebo opravené
diely. Prípadné poškodenia a nedostatky zistené už
pri nákupe musíte ohlásiť ihneď po vybalení, najne­skoršie však do dvoch dní od dátumu zakúpenia. V
prípade opráv spadajúcich do obdobia po uplynu­tí záručnej doby ste povinní uhradiť vzniknuté náklady.

SK
Servis Slovensko
Tel. [phone]
e-mail: [e-mail]

IAN 92517

44 SK

Einleitung

Bestimmungsgemäße Verwendung .................................................................................................... Seite 46

Lieferumfang ........................................................................................................................................ Seite 46

Teilebeschreibung ............................................................................................................................... Seite 46

Technische Daten ................................................................................................................................ Seite 46

Sicherheit

Sicherheitshinweise ............................................................................................................................. Seite 46

Bedienung

Vor Inbetriebnahme ............................................................................................................................Seite 47

Anschließen ......................................................................................................................................... Seite 47

Trennen ................................................................................................................................................ Seite 48

Standby / Batteriespannung messen .................................................................................................. Seite 48

Wiederbelebung ................................................................................................................................. Seite 48

Programme auswählen ....................................................................................................................... Seite 48

Programm 1 „6 V“ (7,3 V / 0,8 A) ...................................................................................................... Seite 49

Programm 2 „12 V“ (14,4 V / 0,8 A) ................................................................................................. Seite 49

Programm 3 „12 V“ (14,4 V / 3,8 A) .................................................................................................Seite 49

Programm 4 „12 V“ (14,7 V / 3,8 A) ................................................................................................. Seite 49

Erhaltungsladung ................................................................................................................................Seite 49

Geräteschutzfunktion .......................................................................................................................... Seite 49

Wartung und Pflege ............................................................................................................... Seite 50

Service ............................................................................................................................................... Seite 50

Garantie ........................................................................................................................................... Seite 50

Entsorgung ..................................................................................................................................... Seite 50

45 DE/AT/CH

Einleitung / Sicherheit Sicherheit / Bedienung

KFZ-Batterieladegerät ULGD 3.8 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung
und Sicherheitshinw

des Produkts mit allen Bedien-

eisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebe­nen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße

Verwendung

Das Ultimate Speed ULGD 3.8 A1 ist ein mehrstufiges
KFZ-Batterie-Ladegerät (nachfolgend auch Gerät),
das zur Aufladung und Erhaltungsladung von 6 V­oder 12 V-Blei-KFZ Starterbatterien (nachfolgend
Batterie) z. B. der Typen AGM – Ca/Ca – GEL –
MF-VRLA mit Elektrolyt-Lösung oder Gel geeignet ist.

Für aus bestimmungswidriger Verwendung entstan­dene Schäden übernimmt der Hersteller keine Haf­tung. Das Gerät ist nicht für den gewerblichen Einsatz
und nur zur Verwendung in Innenräumen bestimmt.

6

LED-Stand-By

7

Ladeanzeige

8

Zustandsanzeige

9

Spannungsanzeige

10

Programmwahltaste (MODE)

siehe Abbildung B:

11

Ladegerät

12

Befestigungsbohrungen

13

Netzkabel

14

„+“-Pol-Anschlussklemme (rot)

15

„–“-Pol-Anschlussklemme (schwarz)

16

„+“-Pol-Anschlusskabel (rot), inkl. Ringschuh

17

„

–“-Pol-Anschlusskabel (schwarz), inkl. Ringschuh

Technische Daten

Eingangsspannung: 220–240 V∼ 50 / 60 Hz
Bemessungsaufnahme: 60 W
Bemessungs­Ausgangsspannung: 6 V

/ 12 V
Bemessungs­Ausgangsstrom: 0,8 A / 3,8 A
Umgebungstemperatur: 0 °C bis 40 °C
Gehäuseschutzart: IP 65
Schutzklasse: II /
Batterietypen: 6 V-Blei–Säure–Batterie

1,2 Ah–14 Ah
12 V-Blei–Säure–Batterie
1,2 Ah–120 Ah

Lieferumfang

1 Ladegerät
2 Anschlussklemmen (1 rot, 1 schwarz)
1 Bedienungsanleitung

Teilebeschreibung

siehe Abbildung A:

1

12 V 0,8 A-(Programm 2)

2

12 V 3,8 A-(Programm 3)

3

12 V 3,8 A-(Programm 4)

4

6 V 0,8 A-(Programm 1)

5

LED-Verpolung

46 DE/AT/CH

Sicherheit

Sicherheitshinweise

Dieses Gerät ist nicht dafür bestimmt, durch Per-

sonen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähig­keiten oder mangels Erfahrung und / oder man­gels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr An­weisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicher-

zustellen, dass sie nicht mit dem Gerät spielen.

Verwenden Sie das Ladegerät

nicht zum Laden von nicht wieder aufladbaren

Batterien.

Stellen Sie die ausgebaute Batterie während

des Ladevorgangs auf eine gut belüftete Fläche.

Die automatische Wirkungsweise sowie Ein-

schränkungen in der Anwendung werden nach­stehend in dieser Bedienungsanleitung erklärt.

STROMSCHLAGGEFAHR!

- Betreiben Sie das Gerät nicht mit beschä-

digtem Kabel, Netzkabel oder Netzstecker.
Beschädigte Netzkabel bedeuten Lebensge­fahr durch elektrischen Schlag.

Stellen Sie vor dem Netzstromanschluss sicher,

dass der Netzstrom vorschriftsmäßig mit 230 V∼
50 Hz, geerdetem Nullleiter, einer 16 A Siche­rung und einem FI-Schalter (Fehlerstromschutz­schalter) ausgestattet ist!

- Trennen Sie das Ladegerät vom Netz, bevor

Sie Verbindungen zur Batterie schließen oder
öffnen.

- Schließen Sie die Anschlussklemme, die nicht

an die Karosserie angeschlossen ist, zuerst an.
Schließen Sie die andere Anschlussklemme
entfernt von der Batterie und der Benzinleitung
an die Karosserie an. Schließen Sie das Lade­gerät erst danach an das Versorgungsnetz an.

- Trennen Sie das Ladegerät nach dem Laden

vom Versorgungsnetz. Entfernen Sie erst da­nach die Anschlussklemme von der Karosserie.
Entfernen Sie im Anschluss daran die Anschluss­klemme von der Batterie.

EXPLOSIONS- UND BRANDGEFAHR!

Schützen Sie sich vor einer hochexplosiven
Knallgasreaktion!

- Stellen Sie sicher, dass beim Auflade- und

Erhaltungsladevorgang kein offenes Licht
(Flammen, Glut oder Funken) vorhanden ist!

- Stellen Sie sicher, dass das Plus-Pol-Anschluss-

kabel keinen Kontakt zu einer Treibstoffleitung
(z.B. Benzinleitung) hat!

- Stellen Sie sicher, dass explosive oder brenn-

bare Stoffe, z. B. Benzin oder Lösungsmittel,
beim Gebrauch des Ladegerätes nicht ent­zündet werden können!

VERÄTZUNGSGEFAHR!

Tragen Sie eine Schutzbrille! Tragen Sie Schutz­handschuhe! Wenn Augen oder Haut mit Batte-

riesäure in Kontakt geraten sind, spülen Sie die
betroffene Körperregion mit viel fließendem,
klarem Wasser ab und suchen Sie umgehend
einen Arzt auf!

Vermeiden Sie einen elektrischen Kurzschluss

beim Anschluss des Ladegerätes an die Batterie.
Schließen Sie das Minus-Pol-Anschlusskabel
ausschließlich an den Minuspol der Batterie
bzw. an die Karosserie an. Schließen Sie das
Plus-Pol-Anschlusskabel ausschließlich an den
Pluspol der Batterie!

Setzen Sie das Ladegerät nicht der Nähe von

Feuer, Hitze und lang andauernder Tempera­tureinwirkung über 50 °C aus!

Beschädigen Sie bei der Montage des Ladege-

rätes keine Leitungen für Treibstoff, Elektrizität,
Bremsanlagen, Hydraulik oder Wasser mit
Schrauben!

Decken Sie das Ladegerät nicht mit Gegen-

ständen ab!

Schützen Sie die Elektrokontaktflächen der Bat-

terie vor Kurzschluss!

Verwenden Sie das Ladegerät ausschließlich

zum Auflade- und Erhaltungsladevorgang von
unbeschädigten 6 V- / 12 V-Blei-Batterien. Ein­gefrorene Batterien dürfen nicht geladen werden.

Bedienung

Vor Inbetriebnahme

Vor dem Anschluss des Ladegerätes ist die Be-

dienungsanleitung der Batterie zu beachten.

Weiterhin sind die Vorschriften des Fahrzeug-

herstellers bei einer ständig im Fahrzeug ange­schlossenen Batterie zu beachten. Sichern Sie
das KFZ, schalten Sie die Zündung aus.

Reinigen Sie die Batteriepole. Achten Sie darauf,

dass Ihre Augen dabei nicht mit dem Schmutz
in Kontakt kommen.

Sorgen Sie für eine ausreichende Belüftung.

Anschließen

Klemmen Sie die „+“-Pol-Anschlussklemme (rot)

14

des Ladegeräts an den „+“-Pol der Batterie.

47 DE/AT/CH

Klemmen Sie die „–“-Pol-Anschlussklemme

(schwarz)

Schließen Sie das Netzkabel 13 des Ladege-

räts an die Steckdose an.

Die Batteriespannungsanzeige 9 zeigt die

aktuelle Spannung der Batterie an.

Bei umgekehrtem Anschluss der Ausgangsklem-

men leuchtet die LED-Verpolung

Trennen

Trennen Sie das Gerät vom Netzstrom.
Nehmen Sie die „–“-Pol-Anschlussklemme

(schwarz)

Nehmen Sie die „+“-Pol-Anschlussklemme (rot) 14

vom „+“-Pol der Batterie.

STANDBY / Batteriespannung

15

an den „–“-Pol der Batterie.

5

15

vom „–“-Pol der Batterie.

.

messen

Nach Anschluss an die Stromversorgung ist das Ge­rät im STANDBY-Betrieb. Die Standby-Anzeige
leuchtet. Bei angeschlossenen Anschlussklemmen wird
die Batteriespannung im LC-Display (Spannungsan-

9

zeige
anzeige

Liegt die gemessene Spannung unter 3,8 V
bzw. über 15 V wird die Batterie nicht
geladen. Im Display erscheint kurz die
Fehlermeldung „Err“. Das Gerät schaltet
auf Standby.

) angezeigt. Die Segmente der Zustands-

8

sind leer.

6

ein Programm zu wählen, führt das Gerät eine Kon­trollmessung für ca. 90 Sek. durch.
Im Display wird angezeigt:

---

Werden nach ca. 90 Sek. zwischen 7,3–7,5 V er
ist die 12 V Batterie defekt.

Das Gerät schaltet auf Standby.

Wiederbelebung

Werden nach ca. 90 Sek. zwischen 7,5–10,5 V
erkannt, liegt eine 12 V Batterie vor.
Der Ladeprozess beginnt mit dem Pulsbetrieb zur
Wiederbelebung.
Die Spannungsanzeige
reicht, schaltet das Gerät in die weiteren Ladestufen.
Die Wiederbelebung ist identisch bei allen 12 V
Ladeprogrammen.

Programme auswählen

HINWEISE:

Wird eine Batterie im Spannungsbereich von 3,7–
7,3 V erkannt, sind die Programme 2–3–4 wählbar.
Der Ladefortschritt erfolgt automatisch. Abhängig
vom gewählten Programm ist die Ladekennlinie
Spannungs-, Zeit-, und Temperaturüberwacht. Mit
Diagnoseprogramm, Wiederbelebungsmodus und
Erhaltungsladung.

88.8

V

9

blinkt. Sind 10,5 V er-

kannt,

e®®

6 V-Batterie

Wird eine Batterie im Spannungsbereich von 3,7–
7,3 V gemessen, ist nur das Programm 1 wählbar.

12 V-Batterien:

Wird eine Batterie im kritischen Spannungsbereich v
7,3–10,5 V erkannt, prüft das Gerät ob eine voll ge­ladene 6 V Batterie oder eine entladene 12 V Batteri
vorliegt. Drücken Sie die Programmwahltaste

48 DE/AT/CH

88.8

V

10

, um

(siehe Prinzipdarstellung Programm 3 Abb C).

Programm max. (V) max. (A)

6 V 7,3 V 0,8 A

1

14,4 V 0,8 A

14,4 V 3,8 A

14,7 V 3,8 A

on

e

2

3

4

*

*

*

BedienungBedienung

Programm 1 „6 V“ (7,3 V / 0,8 A)

Z

um Laden von 6 V-Batterien mit einer Kapazität

geringer als 14 Ah.

Drücken Sie die Programmwahltaste 10, um

Programm 1 auszuwählen. Das Symbol „6 V“
wird im LC-Display angezeigt. Während des
Ladevorgangs blinkt die Ladeanzeige

7

und
zeigt, wie weit der Ladevorgang fortgeschritten
ist (1–4

Balken). Wenn die Batterie voll geladen
ist, zeigt die Zustandsanzeige 8 4 Balken. Das
Blinken stoppt und das Gerät schaltet automa­tisch in die Erhaltungsladung.

Programm 2 „12 V“

(14,4 V / 0,8 A)

Zum Laden von 12 V-Batterien mit einer Kapazität
geringer als 14 Ah.

Drücken Sie die Programmwahltaste 10, um Pro-

gramm 2 zu wählen. Das Symbol
L

C-Display angezeigt. Während des Ladevorgan

blinkt die Ladeanzeige

7

und zeigt, wie weit
der Ladevorgang fortgeschritten ist (1–4 Bal
Wenn die Batterie voll geladen ist, zeigt die Zu­standsanzeige

8

4 Balken. Das Blinken stoppt
und das Gerät schaltet automatisch in die Erhal­tungsladung.

wird im

ken).

Programm 4 „12 V“

(14,7 V / 3,8 A)

Zum Laden von 12 V-Batterien mit einer Kapazität
von 14 Ah–120 Ah unter kalten Bedingungen oder
zum Laden von AGM-Batterien.

Drücken Sie die Programmwahltaste 10, um

Programm 4 auszuwählen.
HINWEIS: Dieses Programm startet ggf. mit
einer geringen Zeitverzögerung. Das Symbol
wird im LC-Display angezeigt. Während des
Ladevorgangs blinkt die Ladeanzeige
zeigt, wie weit der Ladevorgang fortgeschritten
ist (1–4 Balken). Wenn die Batterie voll geladen
ist, zeigt die Zustandsanzeige

8

4 Balken. Das
Blinken stoppt und das Gerät schaltet automa­tisch in die Erhaltungsladung.

Erhaltungsladung

Wie unter Programme beschrieben verfügt das
Gerät über eine automatische Erhaltungsladung.
Abhängig vom Spannungsabfall der Batterie –durch

gs

Selbstentladung – reagiert das Ladegerät mit unter­schiedlichem Ladestrom.
Die Batterie kann über längere Zeit an das Ladege­rät angeschlossen bleiben.

Geräteschutzfunktion

7

und

Programm 3 „12 V“

(14,4 V / 3,8 A)

Zum Laden von 12 V-Batterien mit einer Kapazität
von 14 Ah–120 Ah.

Drücken Sie die Programmwahltaste 10, um

Programm 3 auszuwählen. Das Symbol
wird im LC-Display angezeigt. Während des
Ladevorgangs blinkt die Ladeanzeige
zeigt, wie weit der Ladevorgang fortgeschritten
ist (1–4 Balken). Wenn die Batterie voll geladen
ist, zeigt die Zustandsanzeige
Blinken stoppt und das Gerät schaltet automa­tisch in die Erhaltungsladung.

7

8

4 Balken. Das

und

Sobald eine abweichende Situation wie Kurzschluss,
kritischer Spannungsabfall während des Ladevor­gangs, offener Stromkreis oder umgekehrter Anschluss
der Ausgangsklemmen auftritt, schaltet das Batterie
degerät die Elektronik aus und stellt das System un­mittelbar in die Grundstellung zurück, um Schäden
zu vermeiden.

Sollte das Gerät während des Ladevorgangs zu heiß
werden, wird automatisch die Ausgangsleistung ver­ringert. Dies schützt das Gerät vor Beschädigung.

la-

49 DE/AT/CH

Wartung und Pflege / Service / Garantie / Entsorgung Entsorgung

Wartung und Pflege

Ziehen Sie den Netzstecker

immer aus der Steckdose, bevor Sie Arbeiten

am Batterieladegerät durchführen.

Das Gerät ist wartungsfrei.

Verwenden Sie keinesfalls Lösungsmittel oder

andere aggressive Reinigungsmittel.

Reinigen Sie die Kunststoffoberflächen des

Gerätes mit einem trockenen Tuch.

Service

Lassen Sie Ihr Gerät

nur von qualifiziertem Fachpersonal
und nur mit Originalersatzteilen
reparieren. Damit wird sichergestellt, dass

die Sicherheit des Gerätes erhalten bleibt.

Lassen Sie den Aus-

tausch des Netzsteckers oder des
Netzkabels immer vom Hersteller
oder seinem Kundendienst ausführen.

Damit wird sichergestellt, dass die Sicherheit des
Gerätes erhalten bleibt.

Bei missbräuchlicher und unsachgemäßer Behand­lung, Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie. Ihre
gesetzlichen Rechte werden durch diese Garantie
nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht
verlängert. Dies gilt auch für ersetzte und reparierte
Teile. Eventuell schon beim Kauf vorhandene Schäden
und Mängel müssen sofort nach dem Auspacken
gemeldet werden, spätestens aber zwei Tage nach
Kaufdatum. Nach Ablauf der Garantiezeit anfallende
Reparaturen sind kostenpflichtig.

DE
Service Deutschland
Tel.: [phone]
E-mail: [e-mail]

IAN 92517

AT
Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-mail: [e-mail]

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Ga­rantie ab Kaufdatum. Das Gerät wurde
sorgfältig produziert und vor Anlieferung
gewissenhaft geprüft. Bitte bewahren Sie
den Kassenbon als Nachweis für den Kauf
auf. Bitte setzen Sie sich im Garantiefall mit
Ihrer Servicestelle telefonisch in Verbin

dung.
Nur so kann eine kostenlose Einsendung
Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fa­brikationsfehler, nicht aber für Transportschäden,
Verschleißteile oder für Beschädigungen an zer­brechlichen Teilen, z. B. Schalter oder Akkus.
Das Produkt ist lediglich für den privaten und nicht
für den gewerblichen Gebrauch bestimmt.

50 DE/AT/CH

IAN 92517

CH
Service Schweiz
Tel.: [phone]

(0,08 CHF/Min., Mobilfunk
max. 0,40 CHF/Min.)

E-mail: [e-mail]

IAN 92517

Entsorgung

Die Verpackung besteht aus umwelt­freundlichen Materialien, die Sie über die
örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrogeräte
nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EC
über Elektro- und Elektronik-Altgeräte und Umsetzung
in nationales Recht müssen verbrauchte Elektrogeräte
getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.

Über Entsorgungsmöglichkeiten für ausgediente
Elektrogeräte informieren Sie sich bitte bei Ihrer
Gemeinde- oder Stadtverwaltung.

51 DE/AT/CH

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY

Last Information Update · Stan informacji · Információk
állása · Stanje informacij · Stav informací · Stav
informácií · Stand der Informationen: 07 / 2013
Ident.-No.: ULGD3.8A1072013-4

IAN 92517
