ES Manual de usuario
MANUAL DE USUARIO
Manual de usuario
SLA5135A++
2
3
ÍNDICE |
4 |
|
|
CAPÍTULO-1: |
ANTES DE UTILIZAR ELAPARATO |
|
|
• |
Uso correcto |
6-7-8-9-10 |
|
• |
Advertencias generales |
11-12-13-14 |
|
• |
Advertencias de seguridad |
15-16-17-18 |
|
• |
Empacado y el medio ambiente |
21 |
|
• |
Información de ahorros |
22 |
|
CAPÍTULO-2: |
RESUMEN DE SU DISPOSITIVO |
|
|
• |
Apariencia general |
23-24 |
|
• |
Técnicas de su dispositivo |
25 |
|
CAPÍTULO-3: |
INSTALACIÓN |
|
|
• |
Extracción de los tornillos de seguridad para el transporte |
26 |
|
• |
Correas de ajuste |
28-29-30 |
|
• |
Conexión eléctrica |
31 |
|
• |
Manguera de entrada de agua obstruida |
32-33 |
|
• |
Conexión del desagüe |
34 |
|
CAPÍTULO-4: |
INTRODUCCIÓN AL PANEL DE CONTROL |
35 |
|
• |
Cajón del detergente |
36-37 |
|
• |
Mando de programas |
38 |
|
• |
Pantalla electrónica |
39-40 |
|
|
|
|
|
|
|
|
|
ÍNDICE |
|
|
|
5 |
|
|
|
||
CAPÍTULO-5: |
PREPARACIÓN PRELIMINAR PARA EL LAVADO |
|
||
• |
Separación de prendas |
|
41-42 |
|
• |
Colocación de las prendas en la máquina |
43 |
|
|
• |
Añadir detergente en la máquina |
|
44 |
|
• |
Funcionamiento de su máquina |
|
45-46-47 |
|
• |
Funciones auxiliares |
|
48-49-50-51-52-53-54 |
|
• |
Bloqueo infantil |
|
55 |
|
• |
Cancelación de un programa |
|
56 |
|
• |
Terminar un programa |
|
57 |
|
CAPÍTULO-6: |

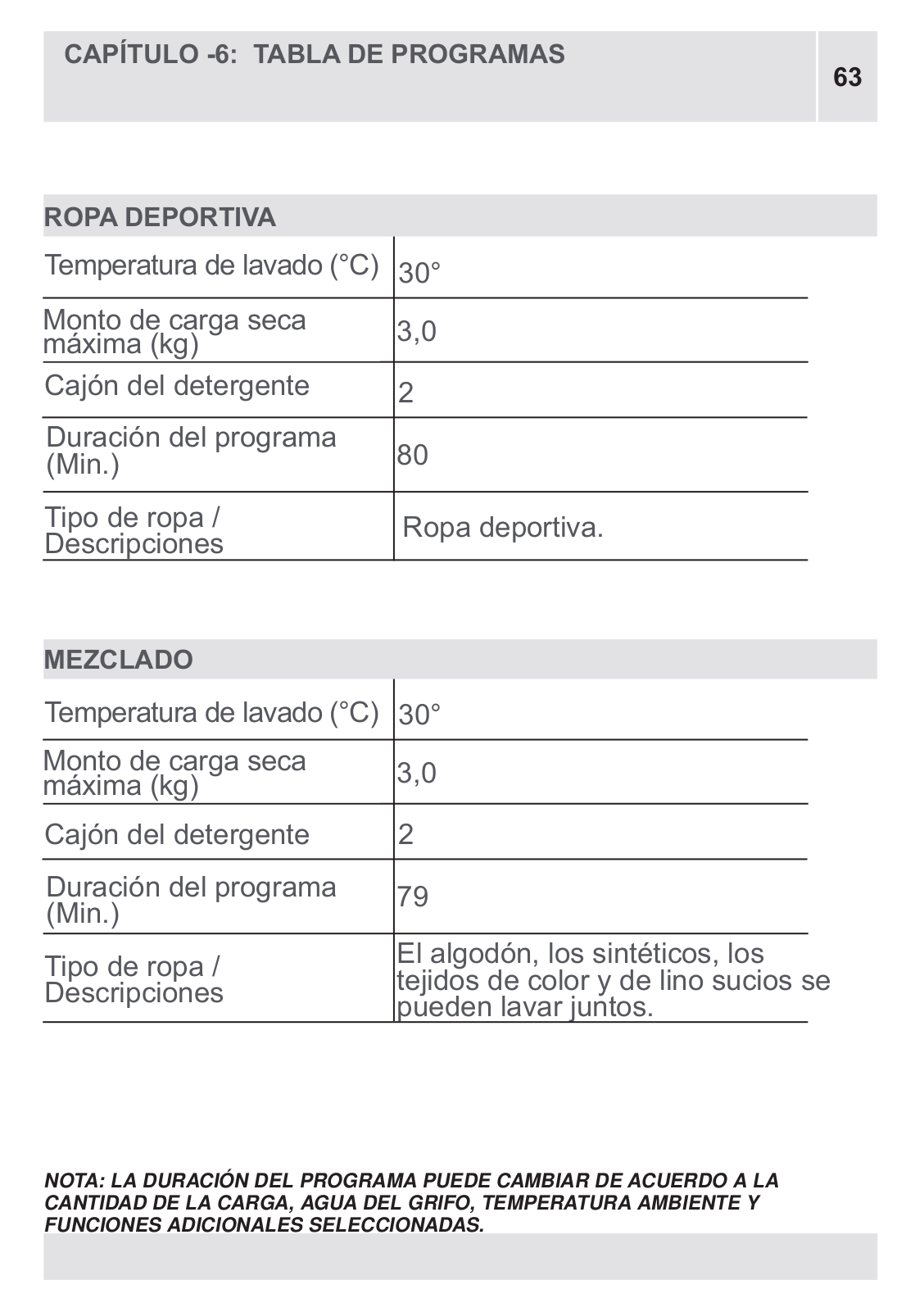

TABLA DE PROGRAMAS |
|
58-59-60-61-62-63-64-65 |
|
CAPÍTULO-7: |
MANTENIMIENTO Y LIMPIEZA DE LA LAVADORA |
|
||
• |

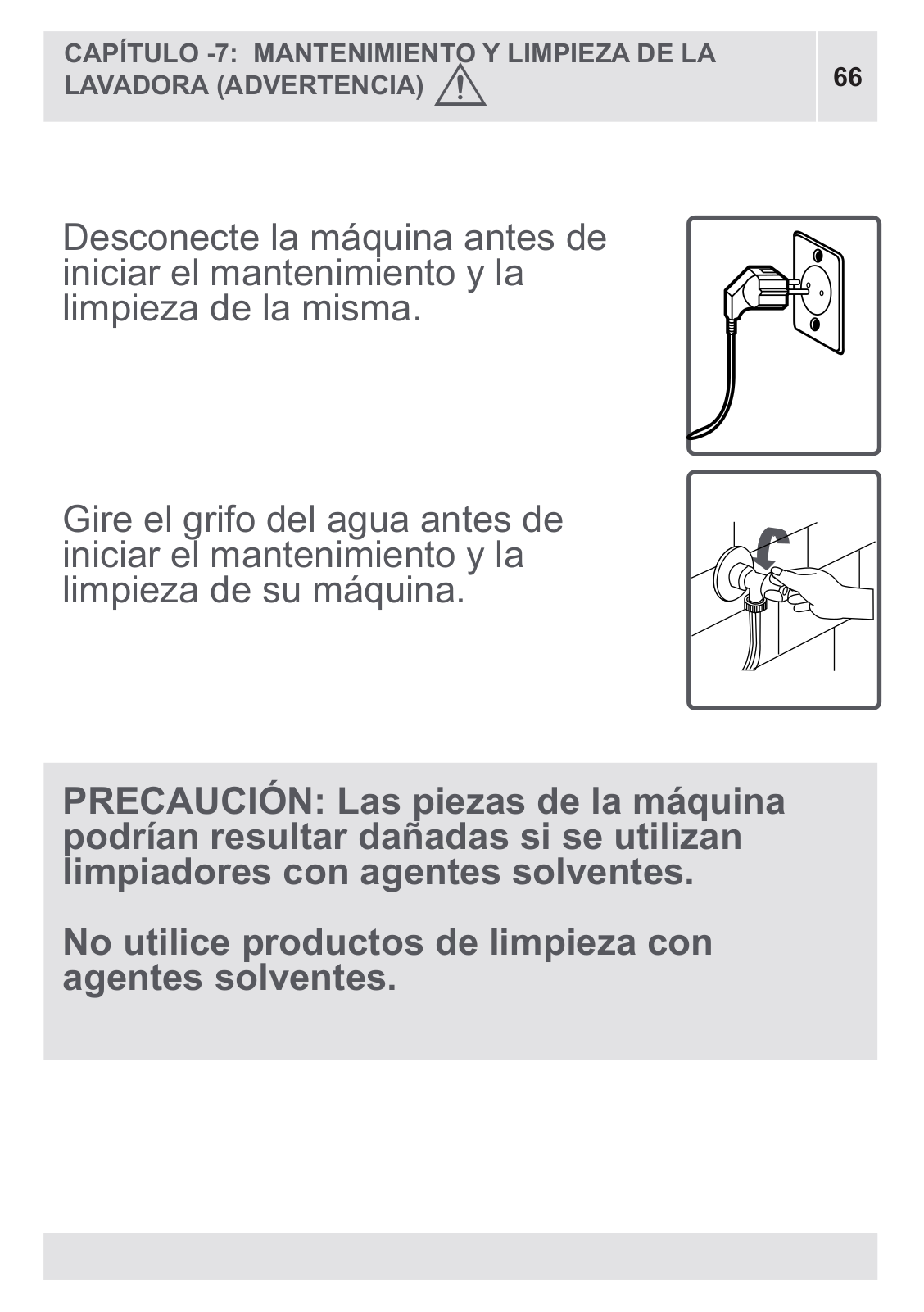

Advertencia |
|
66 |
|
• |
Filtros en la entrada de agua |
|
67 |
|
• |

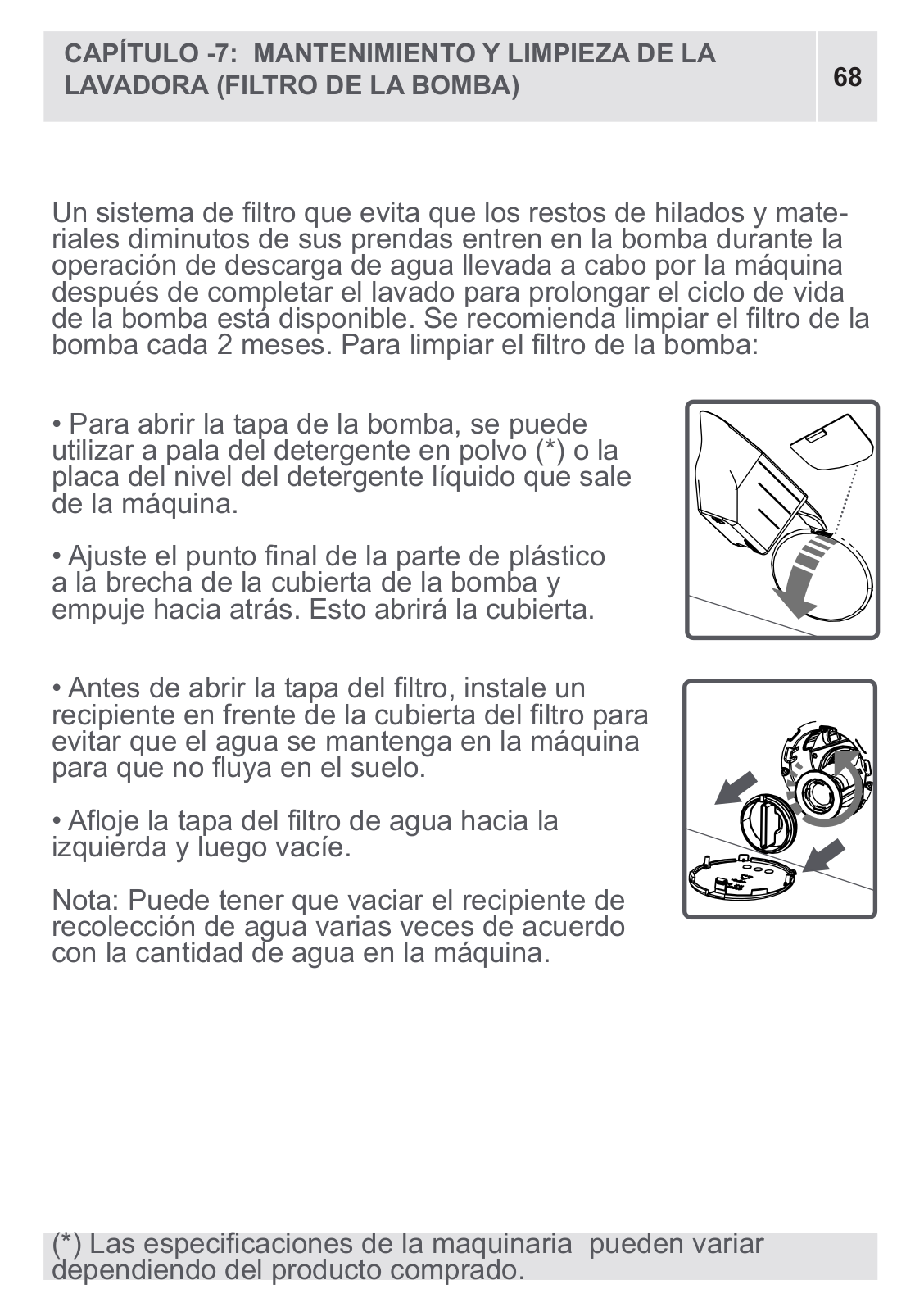

Filtro de bomba |
|
68-69 |
|
• |
Cajón del detergente |
|
70 |
|
CAPÍTULO-8: |
TOPE DE DESCARGA / CUERPO / TAMBOR |
71 |
|
|
CAPÍTULO-9: |
RESOLUCIÓN DE PROBLEMAS |
|
72-73-74-75-76 |
|
CAPÍTULO-10: |
AVISOS AUTOMÁTICOS DE AVERÍAS Y QUÉ HACER |
77 |
||
CAPÍTULO-11: |
INFORMACIÓN PRÁCTICA |
78-79-80-81 |
|
|

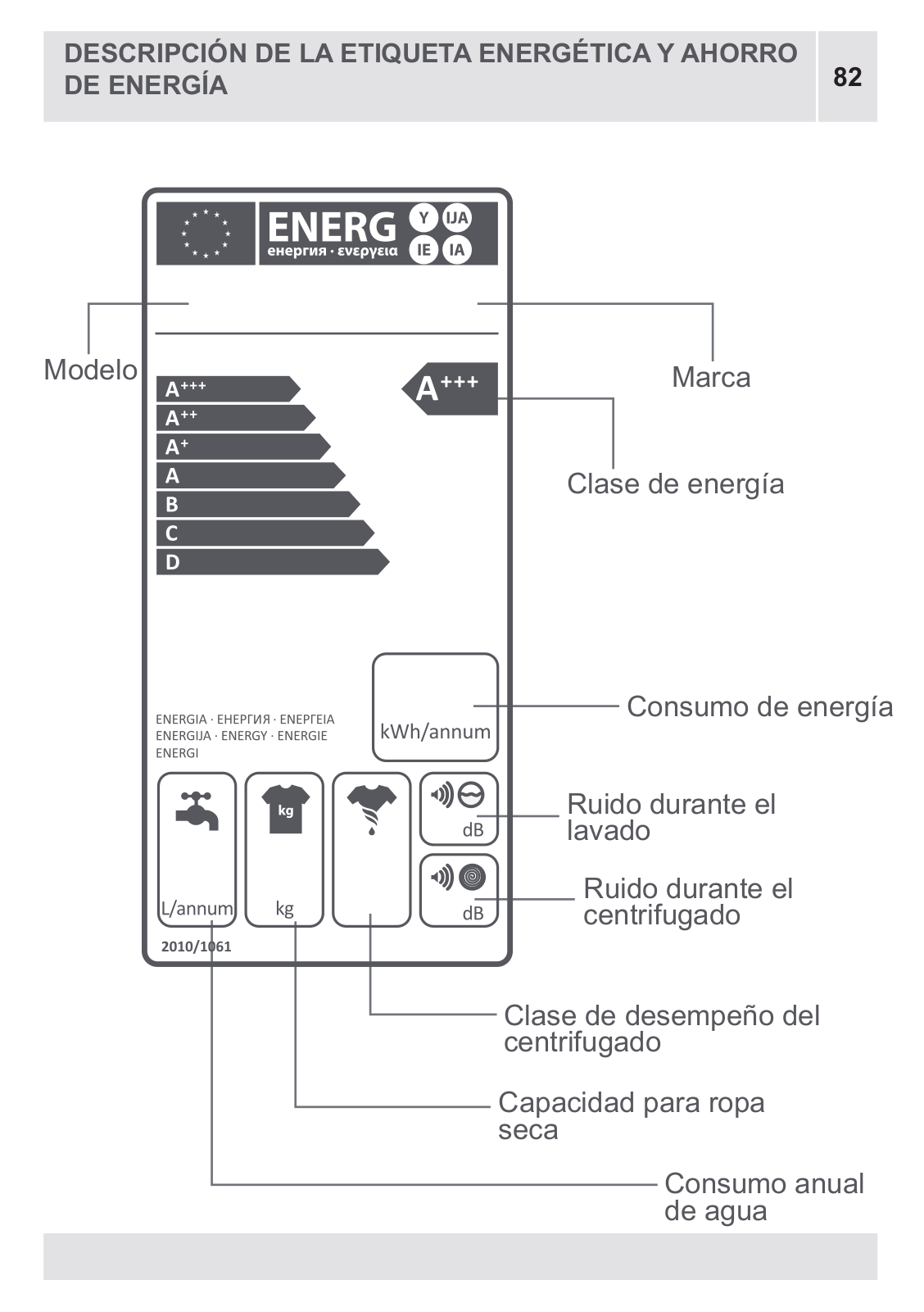

DESCRIPCIÓN DE LA ETIQUETA ENERGÉTICAYAHORRO DE ENERGÍA |
82-83 |
|||
• |
Desecho de la lavadora vieja |
|
83 |
|
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
6 |
(USO CORRECTO) |
Antes de utilizar este aparato eléctrico, lea atentamente estas instrucciones y conserve este manual para futuras consultas:
REGLAS DE SEGURIDAD
1-Este dispositivo está concebido para su uso en el hogar y lugares similares como:
-áreas de personal de cocina en tiendas, oficinas y otros entornos de trabajo;
-granjas;
-por clientes en hoteles, moteles y otros entornos de tipo residencial;
-entornos del tipo bed and breakfast.
2-Si el cable de alimentación está deteriorado, deberá ser sustituido por el fabricante,
su servicio posventa o una persona de similar cualificación para evitar cualquier peligro.
3-Antes de enchufar el aparato a la red eléctrica, compruebe que la corriente corresponda con
la que figura en la placa del aparato. Siempre enchufe el aparato a una toma conectada a tierra.
4-Desenchufe el cable de alimentación de la red eléctrica en cuanto deje de utilizarlo y siempre antes de limpiarlo o montar accesorios.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
7 |
(USO CORRECTO) |
5-Este aparato puede ser utilizado por niños de 8 años o más y por personas sin experiencia ni conocimientos o cuyas capacidades físicas, sensoriales o mentales sean reducidas si han
sido formadas y dirigidas en cuanto a la utilización del aparato de forma segura y con conocimiento sobre los riesgos a los que se exponen. Los niños no deben jugar con el aparato. Los
niños no deben ocuparse de la limpieza ni el mantenimiento sin vigilancia.
6-Los equipos eléctricos y electrónicos deben someterse a una recogida selectiva de residuos, No tirar los residuos de equipos eléctricos y electrónicos junto con la basura común no separada, sino que se debe proceder a su recogida selectiva.
7-Advertencia: Con el fin de evitar el riesgo de deterioro del aparato, conviene transportarlo en su posición de utilización, provisto de sus calzos de transporte (según el modelo). Al
desempaquetar el aparato, conviene no dejar los materiales de embalaje al alcance de los niños para evitar el riesgo de asfixia y cualquier daño corporal.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
8 |
(USO CORRECTO) |
8- Advertencia: Antes de tirar el aparato a la basura para su reciclado, conviene dejarlo inservible para que no represente un peligro y evitar daños corporales: recuerde cortar el cable de alimentación a ras del aparato Si necesita información sobre la gestión de residuos, diríjase a las autoridades municipales.
Desmonte la puerta del aparato para evitar que los niños se queden encerrados en el interior.
9-Las instrucciones relacionadas con la instalación, la manipulación y el mantenimiento del aparato se encuentran en el párrafo “INSTALACIÓN”, “INTRODUCCIÓN AL PANEL DE CONTROL” y “PREPARACIÓN PRELIMINAR PARA EL LAVADO”, “TABLA DE PROGRAMAS”, “MANTENIMIENTO Y LIMPIEZA DE LA LAVADORA” ,”RESOLUCIÓN DE PROBLEMAS”, “AVISOS AUTOMÁTICOS DE AVERÍAS Y QUÉ HACER”
10. El peso máximo de carga de ropa seca es de 5,0 kg para el algodón, 3,0 kg para los
tejidos sintéticos y delicados y de 2,0 kg para los artículos de lana
11. El aparato debe ser conectado con la red de distribución de agua utilizando un juego de tubos nuevos y conviene no reutilizar juegos de tubos usados
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
9 |
(USO CORRECTO) |
12.La presión mínima del agua debe ser de 0,10 MPa
13.La presión máxima del agua debe ser de 1,00 MPa
14.Procuren que las aperturas de ventilación en la base del aparato no sean obstruidas por una alfombra
•Guarde a sus animales de compañía lejos de vuestro lavadora
•Verifique el embalaje de su lavadora antes de su instalación. No hacer funcionar las máquinas dañadas o con un embalaje defectuoso.
La instalacion de su lavadora debe hacerse por personal técnico. Cualquier manipulacion hecha por una persona ajena al servicio técnico oficial anulará la garantía.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
10 |
(USO CORRECTO) |
Utilice su lavadora únicamente para los tejidos previstos para el lavado por el fabricante.
• Antes de utilizar la lavadora, retire los 4 tornillos de transporte y los separadores de goma de la parte posterior de la máquina.
Si los tornillos no son retirados, pueden causar fuertes vibraciones, ruido y mal funcionamiento del producto, lo que provocaría la cancelación de la garantía.
•La garantía no cubre aquellos daños causados por factores externos (pesticidas, incendios, lluvia, helada, sol, etc)
•Por favor, no deseche este manual del usuario; consérvelo para consultarlo en el futuro. Usted o alguien más lo puede necesitar en el futuro.
Nota: Las especificaciones de la máquina pueden variar dependiendo del producto comprado.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
11 |
(ADVERTENCIAS GENERALES) |
•La temperatura ambiente necesaria para un funcionamiento perfecto de su equipo es de 1525°.
•Las mangueras congeladas pueden romperse y reventar. En las regiones donde la temperatura es bajo cero, la temperatura ambiente puede poner en peligro el funcionamiento seguro de la tarjeta electrónica.
•Asegúrese de que la ropa que pone en su máquina no contiene elementos extraños (uñas, agujas, monedas, encendedores, fósforos, clips, etc.) en el bolsillo. Estos elementos extraños pueden dañar el equipo.
•Se recomienda llevar a cabo la primera operación de lavado en el programa algodón
90˚ y sin ropa mediante la inserción de ½ ración de detergente en el segundo compartimento del detergente.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
12 |
(ADVERTENCIAS GENERALES) |
•Como el detergente o suavizante expuesto al aire durante un largo periodo puede causar residuos, ponga el detergente o suavizante en el cajón del detergente al comienzo de cada lavado.
•Se recomienda que desconecte el aparato y cierre la llave del agua si no va a utilizar el equipo durante un tiempo prolongado.
También, dejar abierta la puerta de la máquina evita la formación de malos olores debido a la humedad.
•Un poco de agua puede quedarse en su máquina después de los ensayos y pruebas realizadas debido a los procedimientos de control de calidad.
Esto no dañará la lavadora.
•Recuerde que los materiales de embalaje de la máquina pueden ser peligrosos para los niños. Guarde los materiales de embalaje en un lugar donde los niños no puedan alcanzar o disponer de ellos apropiadamente.
•Mantenga las piezas pequeñas que se encuentran en la parte del documento fuera del alcance de los niños y los bebés.
•Utilice los programas de prelavado sólo para ropa muy sucia.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
13 |
(ADVERTENCIAS GENERALES) |
• Nunca abra el compartimento del detergente cuando el aparato está funcionando.
•En caso de avería, desconecte el aparato primero y luego cierre el grifo. No intente repararla por su cuenta, siempre en contacto con el asesoramiento de servicio autorizado.
•La cantidad de ropa que usted pone en su lavadora no debe exceder la cantidad máxima indicada.
•Lavar ropa harinosa en el equipo daña la máquina. No lave ropa con harina en su máquina.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
14 |
(ADVERTENCIAS GENERALES) |
•Es importante atenerse a los consejos del fabricante sobre detergentes / acondicionadores de telas con respecto al uso de suavizantes o productos similares en su máquina.
•Instale su máquina en un lugar donde se pueda abrir completamente la puerta. (No instale su máquina en lugares en donde no se pueda abrir la puerta completamente.)
•Configure su máquina en lugares que puedan ser totalmente ventilados y con una circulación de aire constante.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
15 |
(ADVERTENCIAS DE SEGURIDAD) |
Usted debe leer estas advertencias. De este modo puede protegerse a sí
mismo y a sus seres queridos contra las lesiones fatales y riesgos.
¡PELIGRO DE QUEMADURAS!
No toque la manguera de desagüe ni el agua de éste, ya que la lavadora puede alcanzar temperaturas altas durante su funcionamiento.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
16 |
(ADVERTENCIAS DE SEGURIDAD) |
¡RIESGO DE MUERTE POR CORRIENTE ELÉCTRICA!
• No utilice varios adaptadores ni cables alargadores.
• No la conecte a enchufes dañados
• No tire del cable cuando desenchufe - Siempre agarre del enchufe.
• ¡No desconecte el enchufe del
tomacorriente con las manos mojadas para evitar la electrocución!
• No toque nunca el aparato con las manos o los pies mojados.
• Llame al servicio autorizado más cercano para obtener un reem-
plazo si hay un mal funcionamiento del cable de alimentación.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
17 |
(ADVERTENCIAS DE SEGURIDAD) |
¡Riesgo de inundación!
•Revise si el agua corre rápido o no antes de la colocación de la manguera de descarga en el lavabo.
•Tome las medidas necesarias para evitar el deslizamiento de la manguera.
•La fuerza de las detonaciones de una manguera que no se coloca adecuadamente puede desplazar la manguera. Evite que el tapón entre a su fregadero y bloquee el agujero del fregadero.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
18 |
(ADVERTENCIAS DE SEGURIDAD) |
¡Peligro de incendio!
•No guarde líquidos inflamables cerca de la máquina.
•El contenido de Azufre de disolventes de pintura pueden causar corrosión. Por esta razón, nunca use disolventes de pintura en la máquina.
•Nunca use productos que contengan material disolvente (como gasolina para limpiar) en su máquina.
•Retire todos los objetos de los bolsillos de sus prendas (agujas, clips, encendedores, cerillas, etc) cuando las coloque para lavarlas.
Puede producirse riesgo de incendio y explosión.
CAPÍTULO -3: INSTALACIÓN DE LA MÁQUINA |
19 |
(CONEXIÓN DE LA MANGUERA DE ENTRADA DE AGUA) |
•Asegúrese de que las mangueras del agua de entrada no estén dobladas, aplastadas, rotas ni han sido cambiadas en su tamaño.
•Si su máquina tiene dobles entradas de agua caliente, la temperatura de entrada del agua caliente debe ser como máximo de 70°C.
Nota: Use sólo la manguera de entrada de agua nueva que viene con el equipo durante las conexiones de entrada de agua de la máquina. Nunca utilice mangueras de entrada de agua viejas, usadas o dañadas.
CAPÍTULO -3: INSTALACIÓN DE LA MÁQUINA (CONEXIÓN DE DESCARGA DE AGUA)
• El extremo de la manguera de descarga de agua puede ser instalado en un aparato específico unido directamente al orificio de descarga de agua sucia o al conjunto de salida de la cuenca del codo.
•No intente nunca alargar la manguera mediante conexiones.
•No coloque la manguera de descarga de la máquina en un recipiente, cubo o fregadero.
• Asegúrese de que la manguera de descarga de agua no se doble, no se enrosque, sea aplastada o extendida. Tenga en cuenta lo siguiente:
• La manguera de drenaje de agua debe ser montada a una altura mínima de 60 cm y un máximo de 100 cm desde el suelo.
~ 95 cm |
~ 140 cm |
~ 145 cm |
~ 95 cm |
˜ 95 cm |
˜ 150 cm |
20
0 – max. 100 cm
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
21 |
EMPACADO Y EL MEDIO AMBIENTE |
La eliminación de los materiales de embalaje
Los materiales del embalaje protegen al equipo de cualquier daño que pudiera ocurrir durante el transporte. Los materiales de embalaje son amigables con el medio ambiente, ya que son reciclables. El material de reciclaje ofrece tanto el ahorro de materias primas y disminuye la producción de residuos.
La eliminación de la antigua máquina
Los dispositivos eléctricos o electrónicos viejos todavía pueden contener piezas reutilizables. Así pues, nunca tire sus dispositivos antiguos que ya no utiliza en la basura.
Asegúrese de que las partes de los aparatos viejos eléctricos o electrónicos se vuelven a utilizar, dándolos a los centros de reciclado previstos por las autoridades correspondientes.
Por favor, asegúrese de que sus aparatos viejos se mantengan en un lugar apropiado para la seguridad de los niños hasta que sean llevados fuera de la casa.
CAPÍTULO -1: ANTES DE UTILIZAR EL APARATO |
22 |
INFORMACIÓN DE AHORROS |
Información importante para obtener una mayor eficiencia de la máquina:
•La cantidad de ropa que usted pone en su lavadora no debe exceder la cantidad máxima indicada.
De esta forma, la lavadora funcionará en modo ahorro.
•No debería utilizarse la función de prelavado para ropa poco sucia ni con suciedad normal lo que ahorrará electricidad y agua.
CAPÍTULO -2: RESEÑA DE LA APARIENCIA GENERAL DE |
23 |
SU DISPOSITIVO |
Pantalla electrónica
Mando de programas
Bandeja superior
Cajón del detergente
Contenedor
Cubierta del filtro.
CAPÍTULO -2: RESEÑA DE LA APARIENCIA GENERAL |
24 |
DE SU DISPOSITIVO |
Tornillo de seguridad para transporte
Válvula de entrada de agua
Manguera de descarga
Cable de alimentación
Tornillo de seguridad para transporte
Tornillo de seguridad para transporte
Tornillo de seguridad para transporte
CAPÍTULO -2: RESEÑA DE LAS ESPECIFICACIONES |
25 |
TÉCNICAS DE SU DISPOSITIVO |
Tensión/frecuencia de funcionamiento (V/Hz)
Corriente total (A)
Presión del agua (Mpa)
Potencia total (W)
Capacidad de carga máxima (kg)
Revoluciones de centrifugado (rev / min)
Número de programas
Dimensiones
(Alto x Ancho x Profundo) (mm)
(220-240) V~/50Hz
10
Maximum: 1 Mpa
Minimum : 0.1 Mpa
2100
5
1000
15
845 x 597 x 497
CAPÍTULO -3: INSTALACIÓN DE LA MÁQUINA RETIRANDO |
26 |
LOS TORNILLOS DE SEGURIDAD PARA TRANSPORTE |
Antes de utilizar la lavadora, retire los 4 tornillos de transporte y los separadores de goma de la parte posterior de la máquina. Si los tornillos no son retirados, pueden ocurrir fuertes vibraciones, ruido y mal funcionamiento del producto, (anulando la garantía).
Por esta razón, los tornillos de seguridad para transporte deben ser aflojados mediante rotarlos en sentido antihorario con una llave apropiada.
X4
X4
