Samsung SYNCMASTER 403T, SYNCMASTER 323T 403T User Manual

SyncMaster 403T

index

Page Principale	Réglage du moniteur
	Commandes Utilisateur
Consignes de sécurité	Boutons Commandes Utilisateur

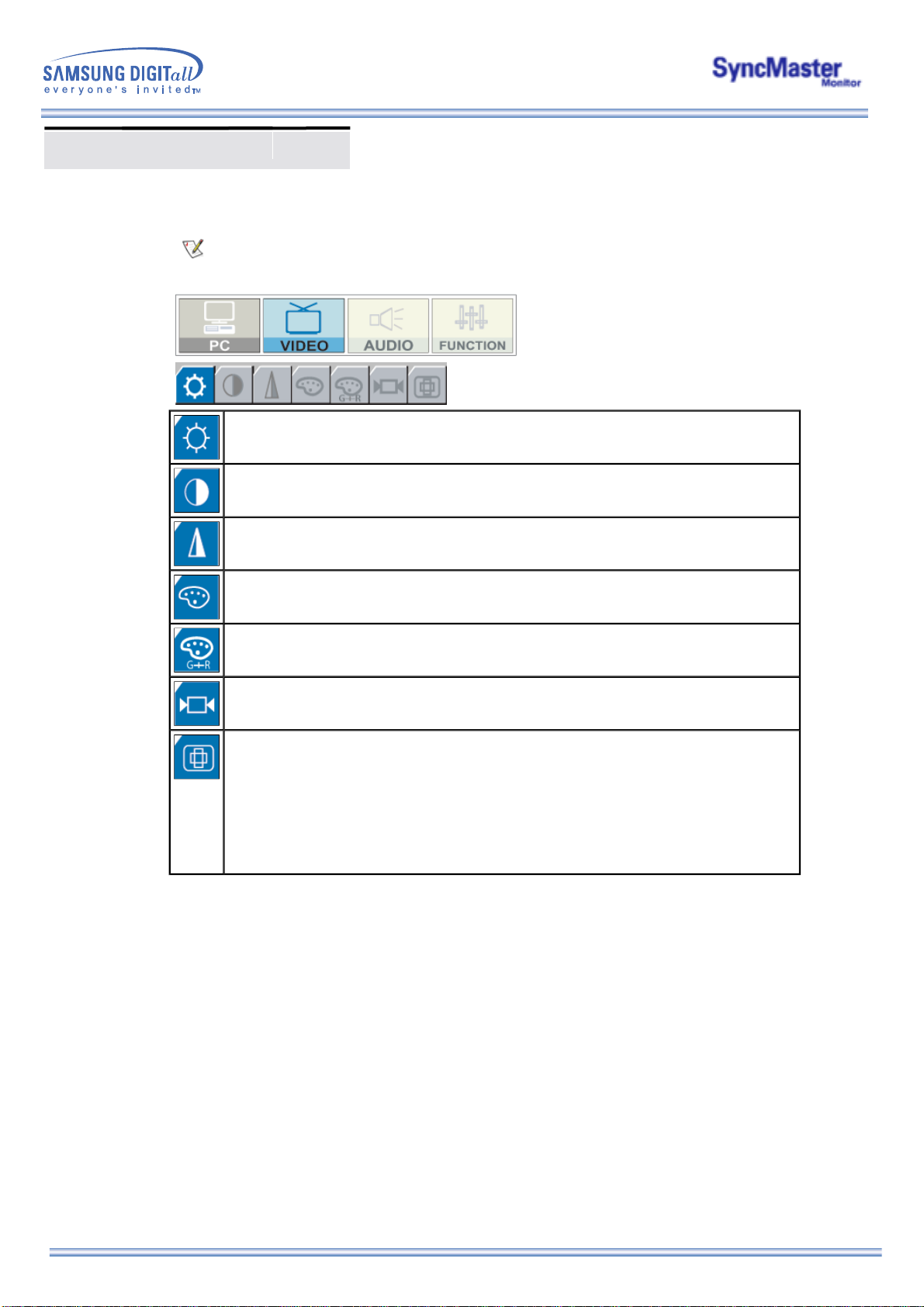

Notation	Affichage Sur Ecran
Alimentation	Fonctions OSD
Installation	Clips d’Animation pour les Réglages d’Ecran
Nettoyage	Dépannage
Autres	Contrôler avant de téléphoner à l’assistance
Introduction	Problèmes et Solutions
Déballage	Question & Réponse
Façade	Spécifications
Arrière	Général
Télécommande	PowerSaver
Configuration mécanique	Modes Pré-établis d'Affichage
Installation	Information
Installer un support fixe	Centre d'Assistance
Connecter des câbles	Terme

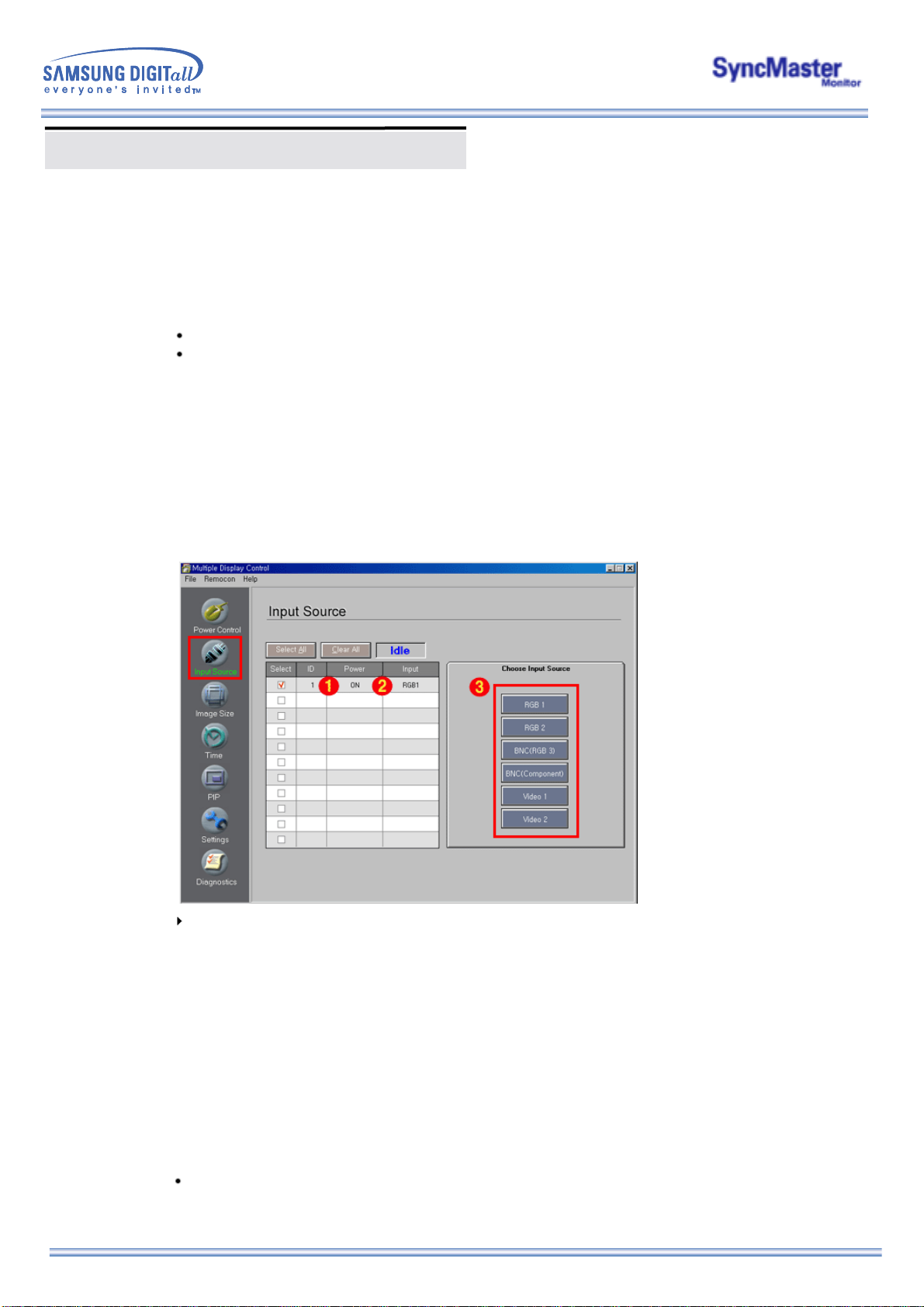

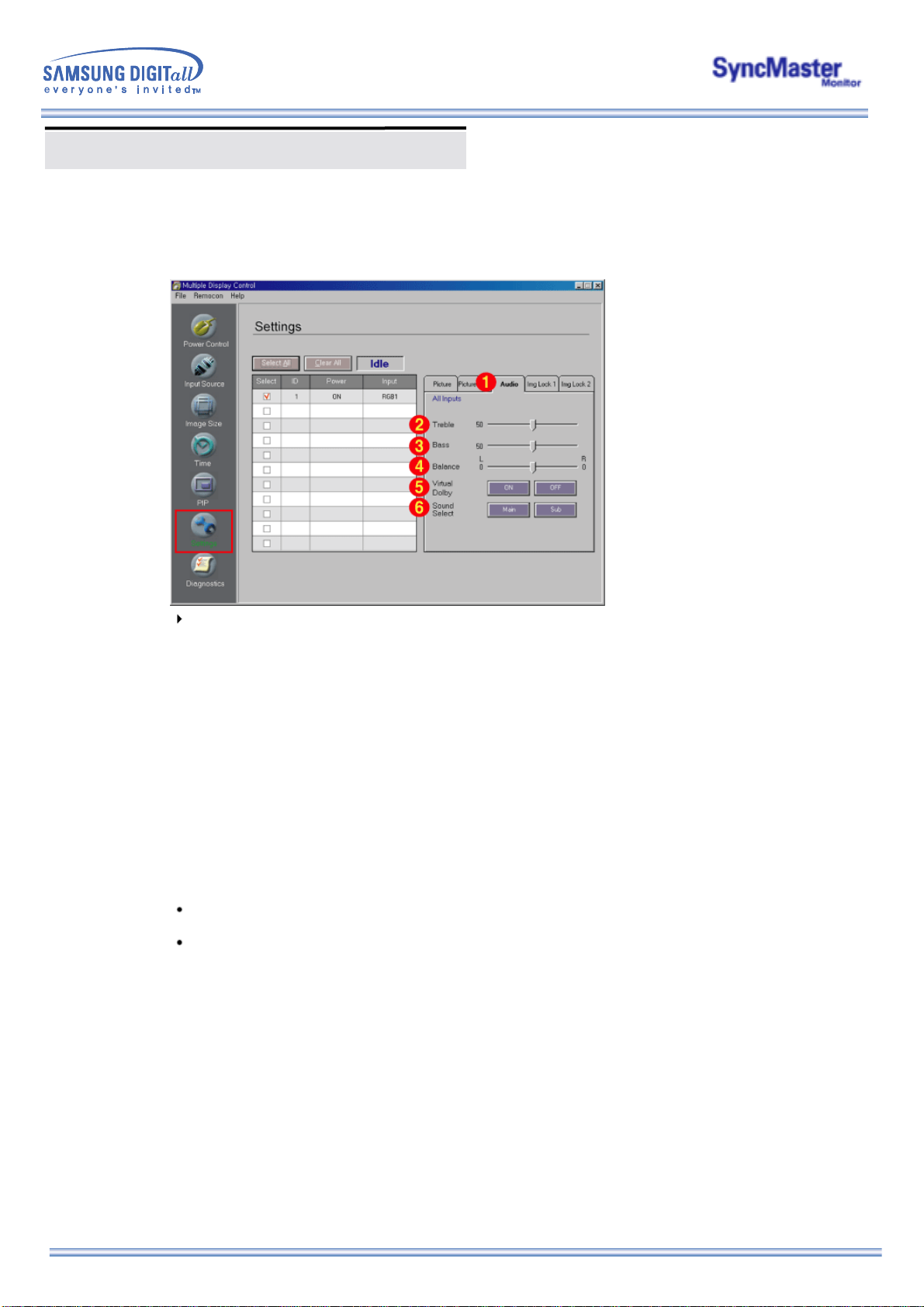

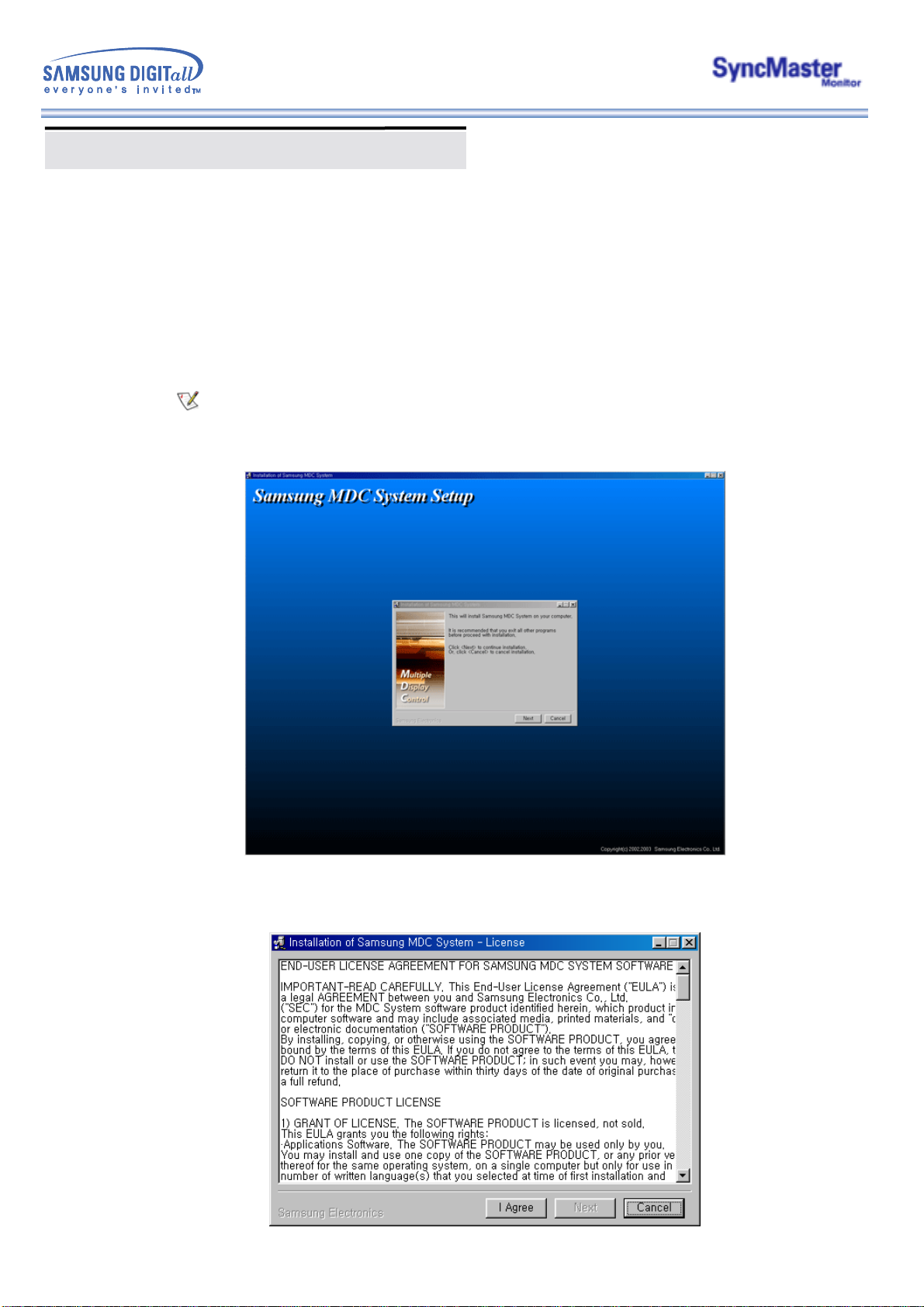

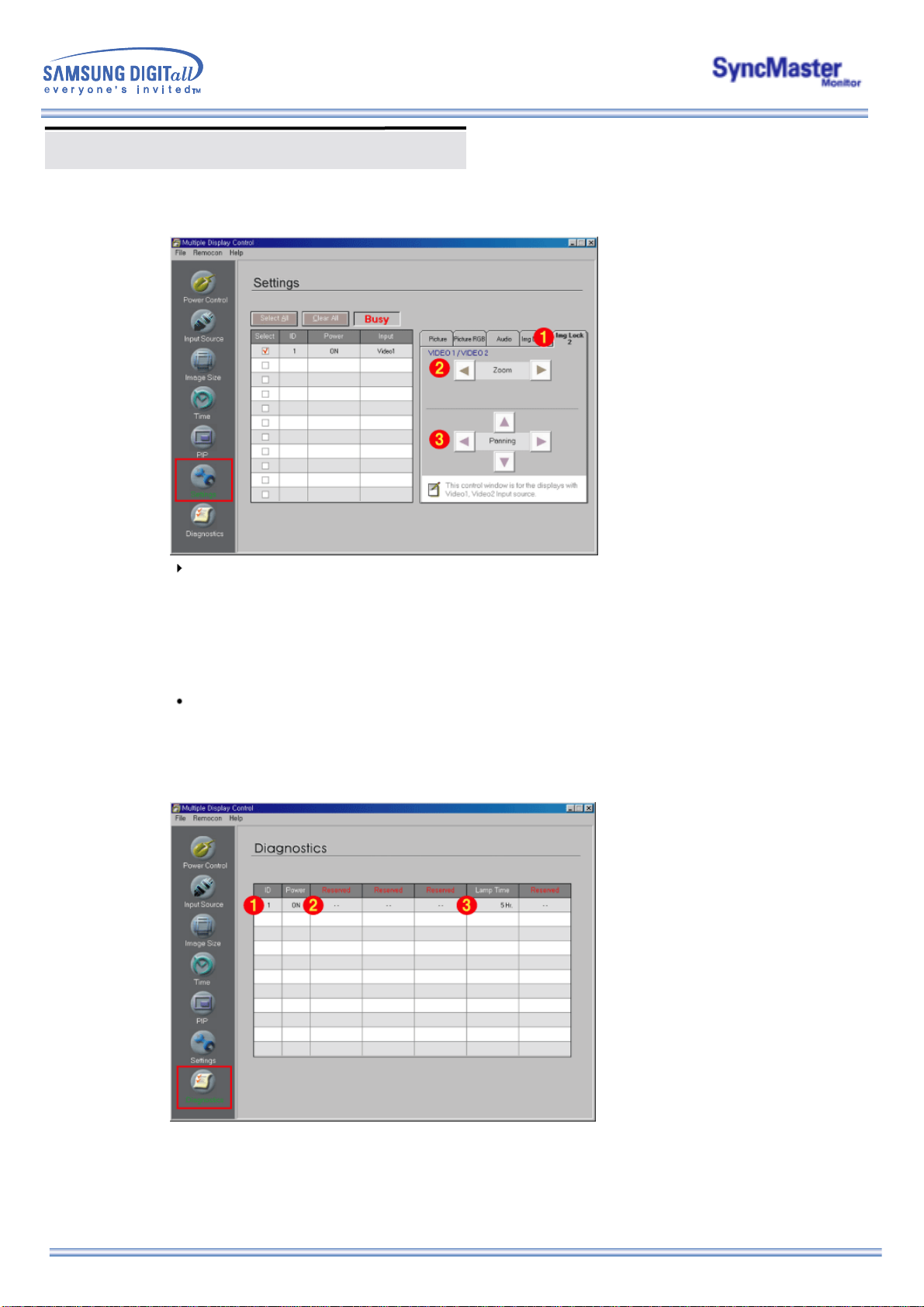

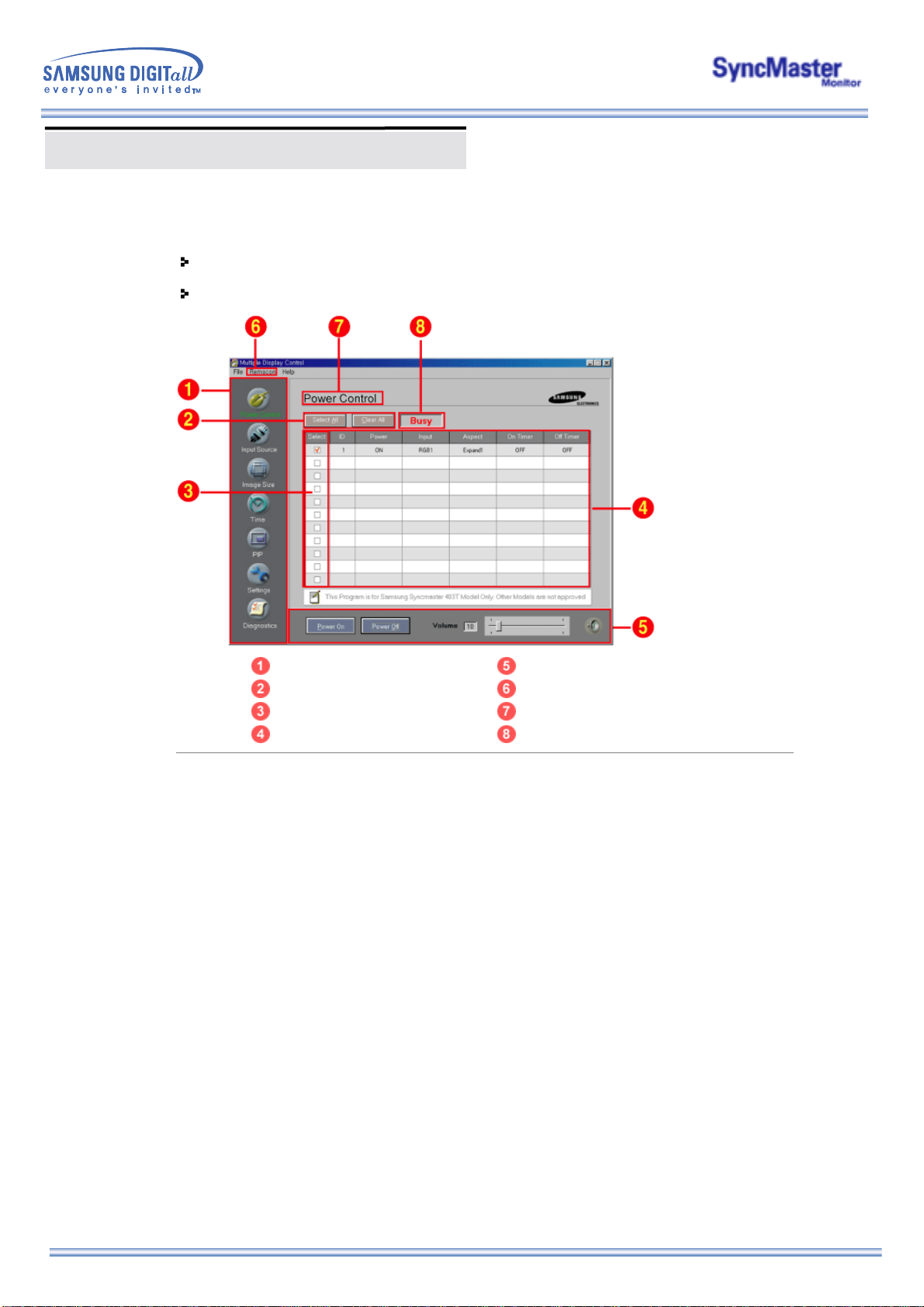

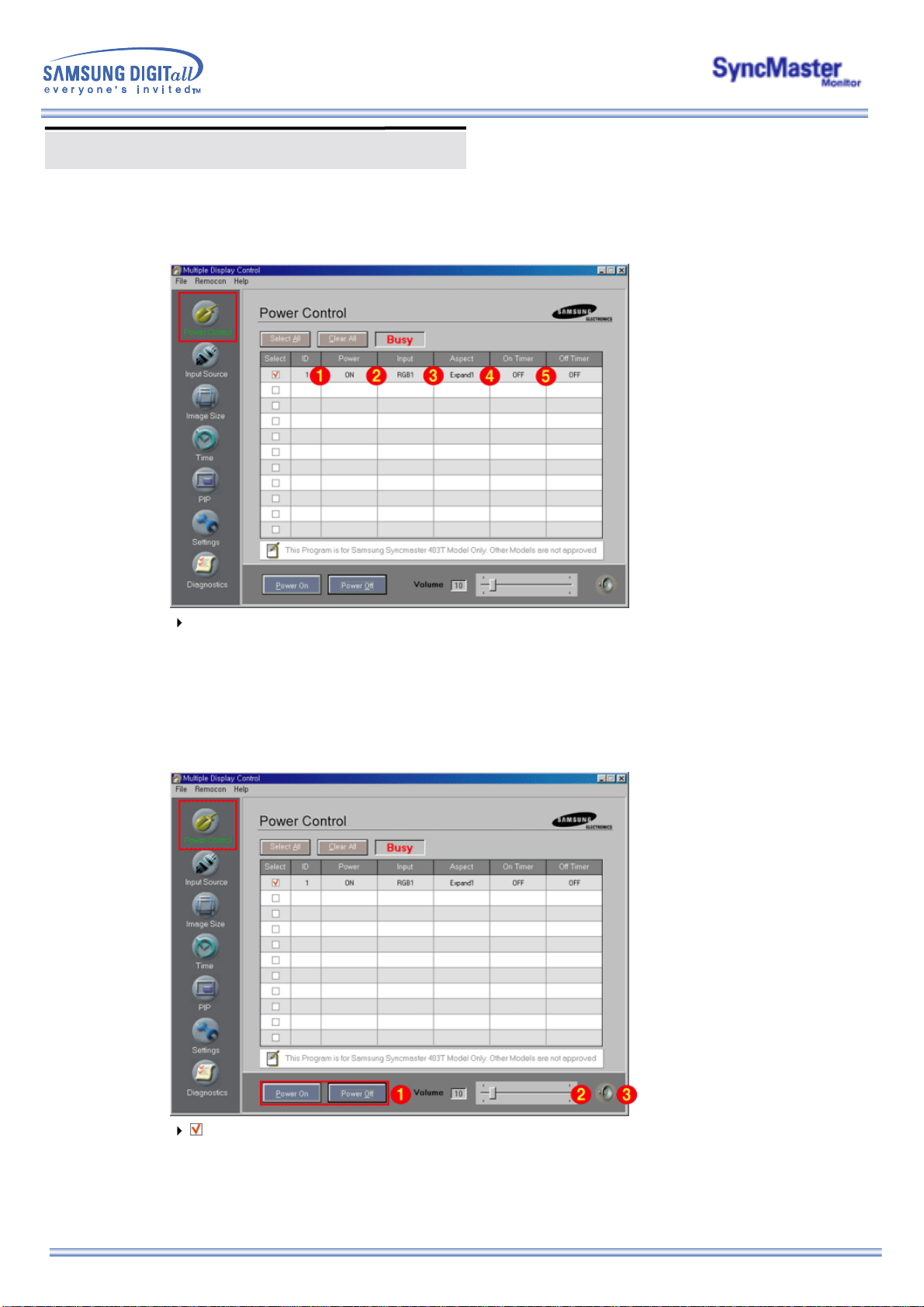

MDC (Multiple Display Control)	Regulatory
	Natural Color
	Autorité

Notation

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Intérdit

Ne pas démonter

Ne pas toucher

Important a lire et a comprendre dans toutes circonstances.

Déconnecter la prise de la sortie du courant.

Mettez dans un endroit stable pour empêcher une décharge électrique.

Alimentation

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.

Ne pas utiliser une prise endommagée ou desserrée.

z Ceci peut causer une décharge électrique ou un incendie.

Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.

z Ceci peut causer une décharge électrique ou un incendie.

Utilisez seulement une prise ou un adaptateur adéquat.

z Un sol inadapté peut causer un choc électrique ou un incendie.

Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.

zOublier de respecter ces consignes peut causer une décharge électrique ou un incendie.

Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.

zOublier de respecter ces consignes peut causer une décharge électrique ou un incendie.

Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

z Ceci peut causer un incendie.

Installation

Ne pas couvrir les orifices du moniteur.

z Une mauvaise ventilation peut causer une panne ou un incendie.

Mettez votre moniteur dans un endroit peu humide et non poussièreux.

zUn choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur.

Ne pas tomber le moniteur en le déplaçant.

z Ceci peut endommager le moniteur ou blesser les utilisateurs.

Placez le moniteur sur une surface plate et stable.

z Le moniteur peut causer des dommages en tombant.

Posez le moniteur avec précaution.

z Il peut être ainsi abîmé ou cassé.

Ne pas placez l' ecran du moniteur face au sol.

z La surface de TFT-LCD peut ainsi être abîmée.

Nettoyage

Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (TFT-

LCD), essuyez avec un tissu doux légèrement humide.

Ne pas pulveriser le détergent directement sur le moniteur.

Utiliser le détergent recommandé avec un tissu lisse.

Si le connecteur entre la prise et la broche est poussièreux ou sale, nettoyez le correctement avec un tissu sec.

z Un connecteur sale peut causer une décharge électrique ou un incendie.

Ne pas poser de verre d'eau, de produits chimiques ou autres petits objets métalliques sur le moniteur.

zCeci peut causer des dommages, choc électrique ou un incendie.

zSi une substance etrangère s'introduit dans le moniteur, déconnectez la prise et contactez un centre de service.

Autres

Ne pas déplacer le couvercle (ou l' arrière). Les utilisateurs ne sont pas qualifiés pour ce genre d 'opération.

zCeci peut causer un choc électrique ou un incendie.

zDemander cette opération à un personnel de service qualifié.

Si votre moniteur ne fonctionne pas normalement,- en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-ci- déconnectez-le puis contactez un vendeur ou le service agréé.

z Ceci peut causer une décharge électrique ou un incendie.

Ne placez aucun objet lourd sur le moniteur.

z Ceci peut causer un choc électrique ou un incendie.

Pour chaque heure passer devant le moniteur, vous devriez laisser vos yeux se reposer pendant 5 minutes.

z Ceci réduira la fatigue de vos yeux.

Ne pas utiliser ou stocker des substances inflammables près du moniteur.

z Ceci peut causer une explosion ou un incendie.

Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo.

zCeci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.

Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo.

zCeci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.

Ne jamais insérer d` objet métallique par l'ouverture du moniteur.

z Ceci peut causer un choc électrique, un incendie ou des bléssures.

Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle ou floue peut apparaître.

zPassez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

Déballage

Assurez vous que les matériels suivants sont bien inclus avec le moniteur. Si l'un venait à marquer, contactez votre vendeur.

Fil électriqu	bouchon	Câble signal
		(15 pin D-Sub)

Télécommande /
Piles (AAA X 2)	Moniteur	Câble RS232C

	Carte de Garantie
	(N'est pas disponible dans toutes les
CD Guide utilisateur	agences)	Support provisoire
Vendu séparément

Kit de fixation au mur

Kit haut-parleurs

Support fixe

CD d'installation du support pivotant

Prendre contact avec un Centre d'Assistance Samsung Electronics pour l’achat d’équipements optionnels.

Façade

Pour une information détaillée relative aux fonctions du moniteur, se reporter à la rubrique Commandes Utilisateur dans Réglage du moniteur. La configuration de la face avant du moniteur peut varier légèrement suivant le modèle du moniteur.

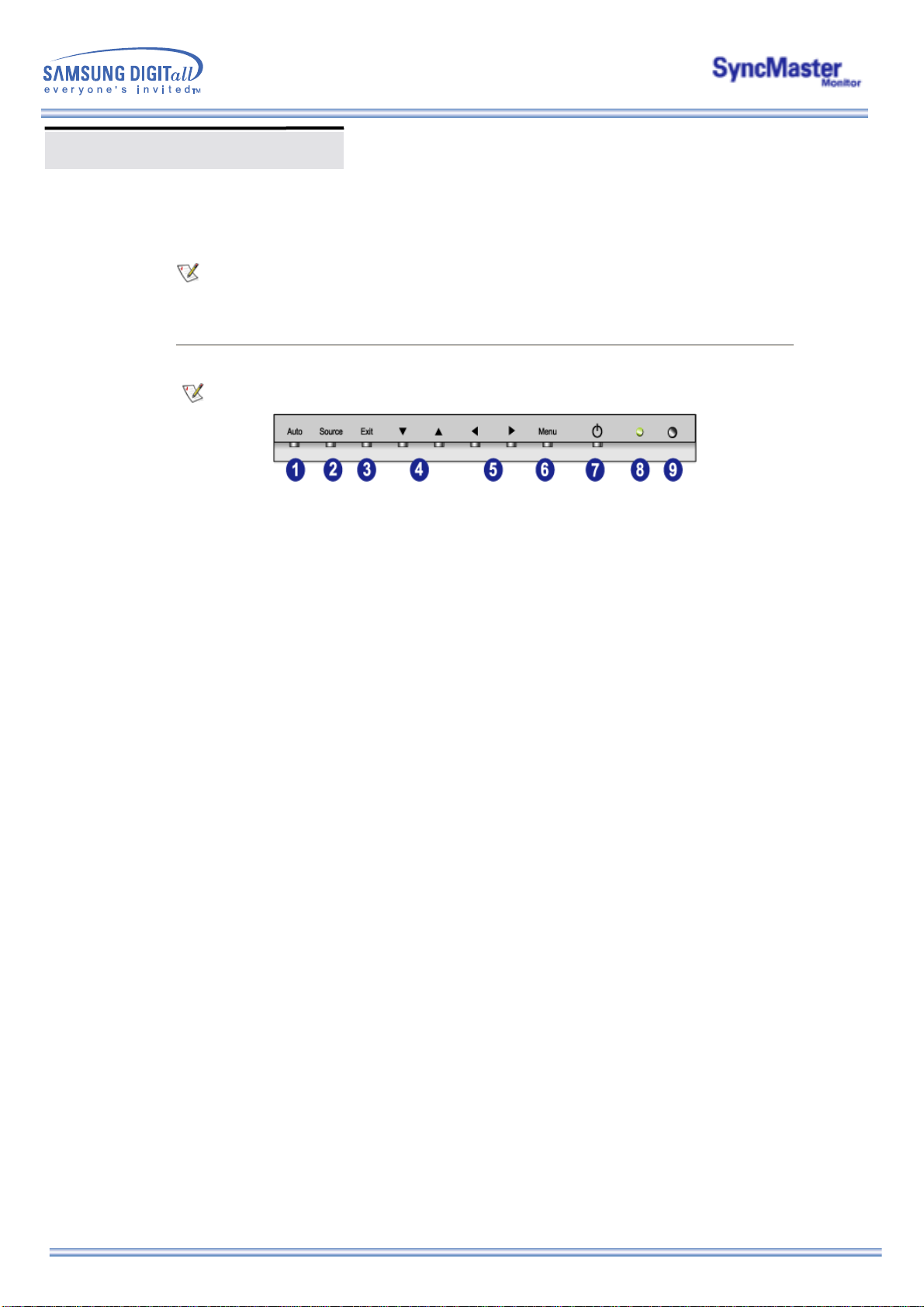

1.	Bouton Auto	6.	Bouton menu
2.	Bouton source	7.	Bouton marche/arrêt
3.	Bouton quitter	8.	Voyant d'alimentation
4.	Bouton Monter-Descendre	9.	Capteur télécommande

5.Bouton Gauche-Droite

/Bouton Volume

Arrière

Pour une information détaillée concernant le branchement des câbles, se reporter à la rubrique Connecter des câbles dans "Installation". La configuration de l’arrière du moniteur peut varier légèrement suivant le modèle du moniteur.

1. Interrupteur Marche / Arrêt

2. Port d'alimentation

3.Entrée source externe (port série RS232C) : programme port MDC (Multi Device Control)

4.Connexion vidéo PC : Utilisation d'un 15 broches D-Sub mode RVB 1 (PC analogue)

5.Connexion vidéo PC : Utilisation d'un DVI-D vers DVI-D - mode RVB 2 (PC numérique)

Arrière

6.Connexion vidéo PC / Connexion finale des composantes : câble BNC (entrée)

-RVB 3 (PC analogique) Connexion : connecte les ports B, G, R, H, V

-Connexion des Composantes : connecte les ports Pb, Y, Pr

7.Connexion boucle sortie vidéo PC (RVB 3 PC analogique) / Connexion Boucle sortie (Composantes) - câble BNC (sortie)

8.Connexion vidéo CVBS : mode Vidéo 1 (entrée)

9.Connexion boucle sortie vidéo CVBS (sortie)

10.Connexion S-Vidéo : mode Vidéo 2 (entrée)

11.Connexion boucle S-Vidéo (sortie)

12.Connexion composant audio (entrée)

:lorsque le signal d'entrée est connecté au Terminal 6, l'audio doit être connecté à ce même terminal.

13.Connexion CVBS, S-Vidéo Audio (entrée)

:Lorsque le signal est connecté au Terminal 8 ou 10, l'audio doit être connecté à ce même terminal.

Sortie de boucle : jusqu'à 5 moniteurs.

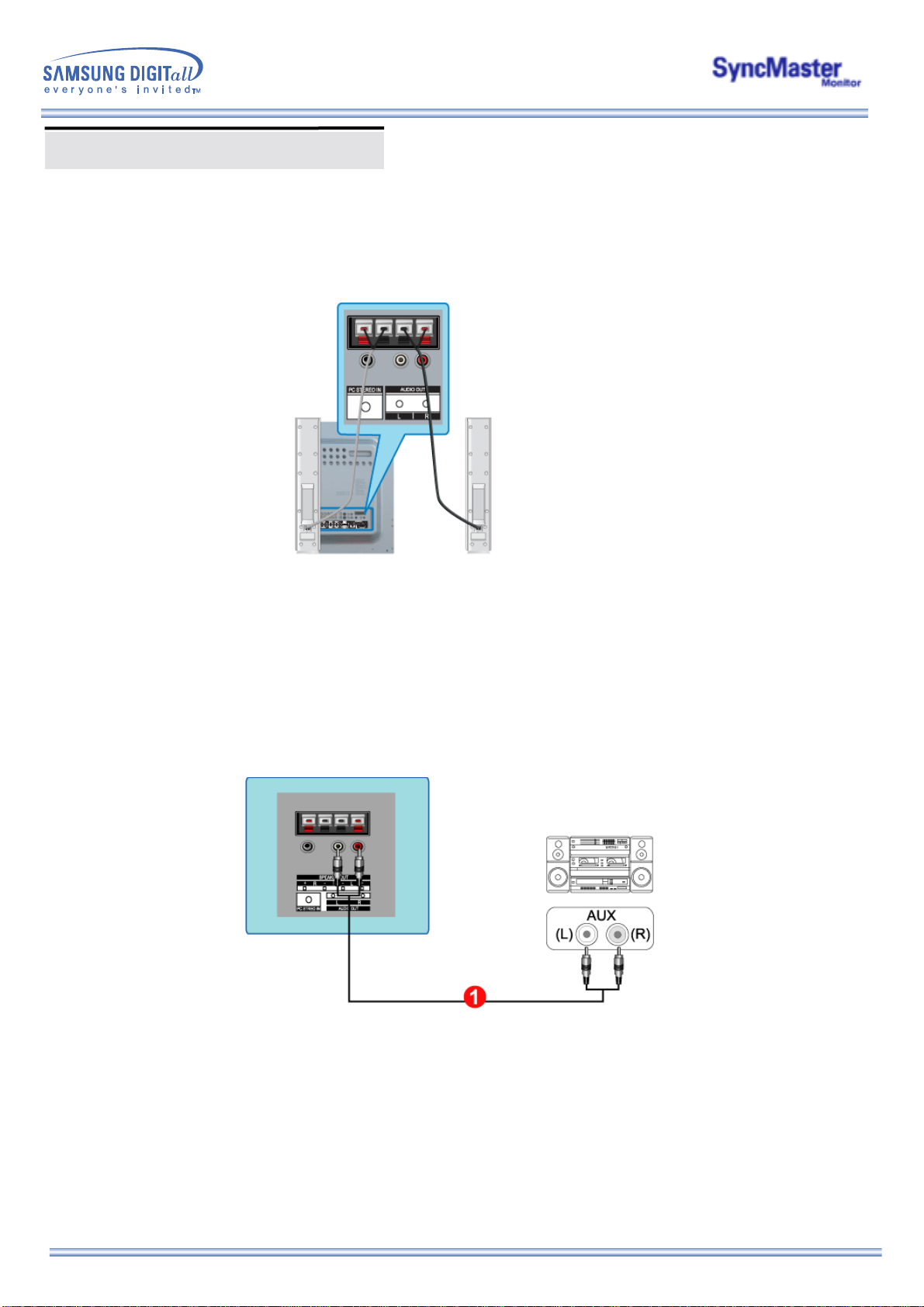

14.Terminal de connexion haut-parleur

15.Connexion Stéréo PC (entrée)

16.Connexion sortie Audio (sortie)

17. Verrou Kensington

Télécommande

Pour une information détaillée concernant les fonctions de la télécommande, se reporter à Réglage de votre Moniteur > Boutons de Commandes Utilisateur > Boutons de la télécommande.

La configuration de la télécommande peut varier légèrement suivant le modèle du moniteur.

La télécommande fonctionne dans un rayon de 7cm à 10m et dans un cône de 30 degrés sur la droite ou la gauche du capteur de réception de la télécommande.

Nom des boutons | Changement des piles | Utilisation

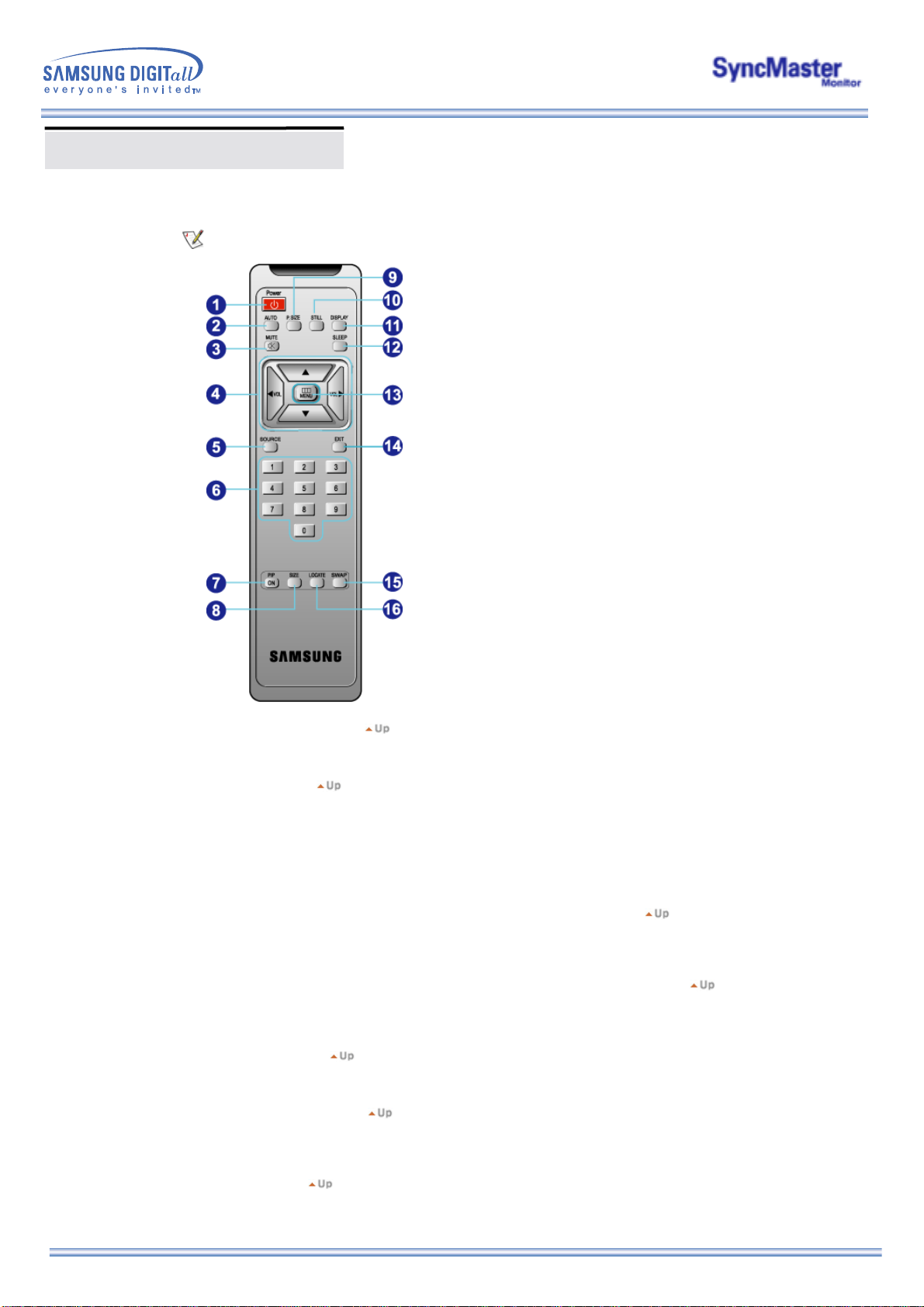

1. Nom des boutons

1. Bouton Alimentation

2. Bouton Auto

3. Bouton Silence

4. Boutons VOL (volume)

5. Bouton source

6. Touches numérotées

7. Bouton PIP

8. Bouton PIP Size

9. Bouton P.Size (Taille image)

10. Bouton arrêt image

11. Bouton Affichage

12. Bouton VEILLE

13. Bouton Menu

14. Bouton de Sortie

15. Bouton PERMUTER

16. Bouton emplacement

2. Changement des piles

1.Faire glisser le couvercle vers l’extérieur en appuyant sur la partie marquée .

2.Insérer les piles en respectant les polarités (+, -).

3.Faire glisser le couvercle vers l’intérieur.

Configuration mécanique

1. Mechanical Lay-out

2. Monitor Head

Configuration mécanique

3. Stand

4. Speaker

Samsung SYNCMASTER 403T, SYNCMASTER 323T 403T User Manual

Configuration mécanique

5. Mounting Bracket

Installer un support fixe

Seuls les boulons fournis doivent être utiliser.

Samsung Electronics ne peut être tenu pour responsable de dommages causés par l’emploi d’une base autre que celles spécifiées.

1. Installer le Support Provisoire

Support gauche

Support droit

1.Un couvercle protecteur est utilisé pour protéger l'orifice au bas du moniteur, là où s'insère le support. Assurez-vous que vous avez bien retiré le couvercle protecteur lorsque vous fixez le support temporaire ou le support fixe (vendu séparément) et fermez l'orifice en utilisant le bouchon lorsque vous utilisez le kit de fixation mural.

2.Mettez le support dans l'orifice au bas du moniteur. Insérez les vis dans les orifices indiqués et serrez. (M5 × 4)

Installer un support fixe

2. Installer un support fixe (vendu séparément)

2.Assurez-vous que vous avez bien positionné les éléments. (M5 × 4)

3.Mettez le support dans l'orifice au bas du moniteur.

4.Insérez les vis dans les orifices indiqués et serrez. (M5 × 4)

Connecter des câbles

Des équipements AV tels que des DVD, des magnétoscopes ou des caméscopes peuvent être connectés au moniteur comme votre ordinateur. Pour une information détaillée relative à la connexion d’équipements AV, se reporter à la rubrique Commandes Utilisateur dans Réglage de votre moniteur.

Se connecter à un ordinateur | Branchement vers un magnétoscope | Branchement d'un Lecteur DVD Branchement d'un caméscope | Branchement du décodeur D-TV | Branchement des Haut-parleurs Branchement vers un Système Audio

1. Se connecter à un ordinateur

1.Connectez le fil électrique au port qui se situe au dos de votre moniteur. Mettez l'interrupteur Marche/Arrêt sur Marche.

2.Connectez le DVI broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.

Il existe trois méthodes pour connecter le câble signal à votre moniteur. Choisissez une des méthodes suivantes :

2-1. Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo.

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.

2-2. Utilisation d'un connecteur D-sub (numérique) sur la carte vidéo.

Branchez le Câble DVI (DVI-D + DVI-D) sur le port DVI en arrière de votre moniteur.

2-3. Utilisation d'un connecteur BNC (analogique) sur la carte vidéo.

Branchez le Câble BNC sur le RVB 3 (PC analogique) Connexion : connecte les ports B, G, R, H, V en arrière de votre moniteur.

Le câble DVI ou BNC est optionnel.

3.Raccordez un câble ici pour reproduire le son en provenance de la carte son de votre ordinateur.

4.Mettre sous tension l’ordinateur et le moniteur.

Prendre contact avec un Centre d'Assistance Samsung Electronics pour l’achat d’équipements optionnels.

Connecter des câbles

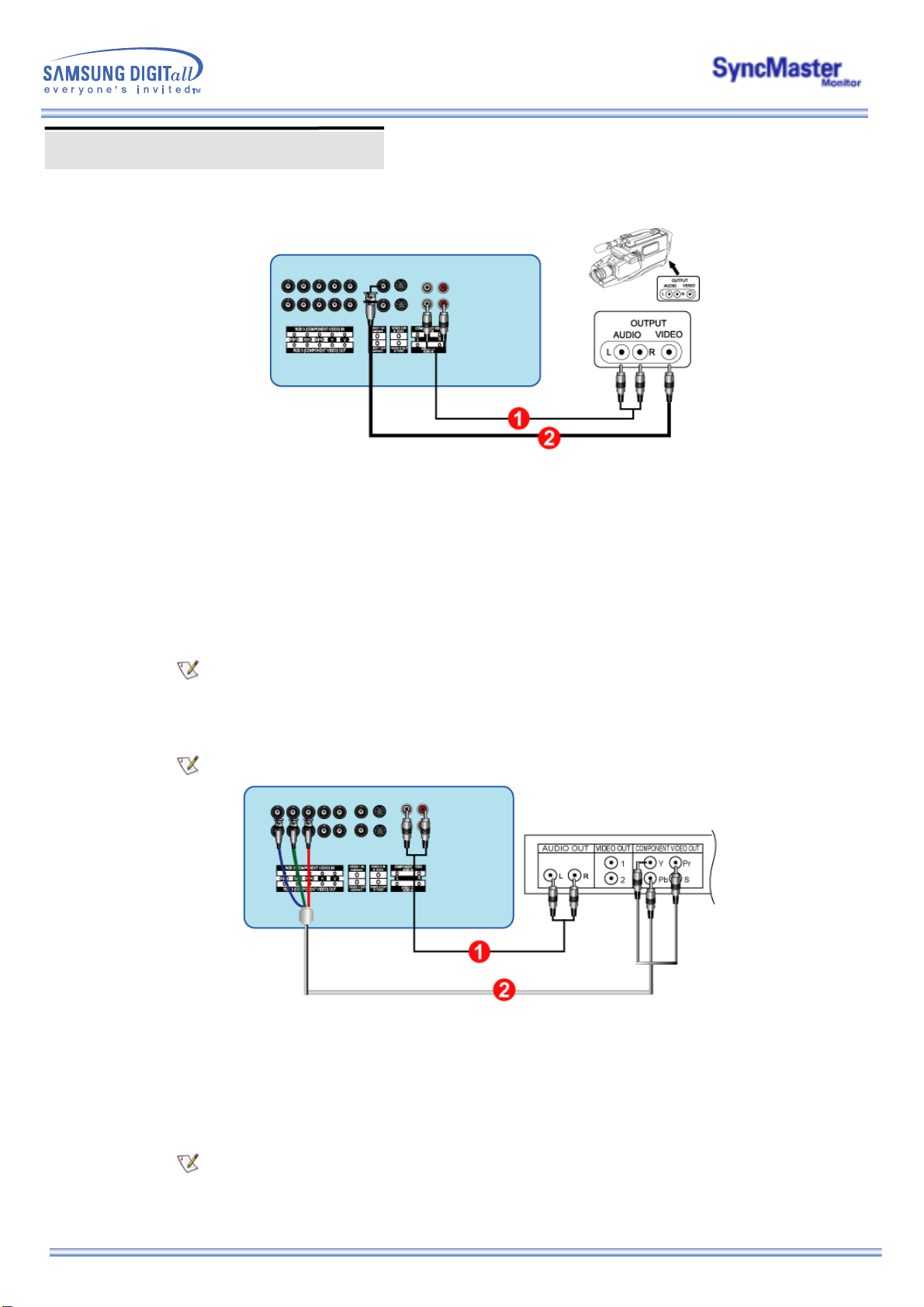

2. Branchement vers un magnétoscope

1.Les périphériques d'entrée AV comme les magnétoscopes ou caméscopes sont branchés sur le terminal Connexion S-Vidéo ou Connexion vidéo CVBS du moniteur au moyen du câble S-VHS ou BNC.

Le câble S-VHS ou BNC est optionnel.

2.Connecter les sorties Audio (L) et Audio (R) d’un magnétoscope ou d’un caméscopes aux entrées audio L et R du moniteur en utilisant des câbles audio.

3.Sélectionner Video 1 ou Video 2 pour le magnétoscope ou le caméscopes en utilisant le bouton Source sur la face avant du moniteur.

4.Démarrer alors le magnétoscope ou le caméscopes en insérant une cassette.

3.Branchement d'un Lecteur DVD Player

1.Branchez un groupe de câbles audio reliant les jacks Connexion composant audio (entrée) du Moniteur aux jacks SORTIE AUDIO sur le lecteur DVD.

2.Branchez un câble vidéo entre les jacks Connexion des Composantes : connecte les ports Pb, Y, Pr sur le moniteur et les jacks Pb, Y, Pr sur le lecteur DVD

Le câble BNC est optionnel.

3.Sélectionner BNC pour le DVD, le magnétoscope ou le caméscopes en utilisant le bouton Source sur la face avant du moniteur.

4.Démarrer alors le DVD en insérant un disque DVD.

Si vous souhaitez des explications sur la vidéo composant, consultez le guide de l'utilisateur de votre lecteur DVD.

+ 43 hidden pages
