Ryobi RRT1600P User Manual

RMT1201

RRT1600

RMT1201

ORIGINAL INSTRUCTIONS

TRADUCTION DES INSTRUCTIONS ORIGINALES ÜBERSETZUNG DER ORIGINALANLEITUNG TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES TRADUZIONE DELLE ISTRUZIONI ORIGINALI VERTALING VAN DE ORIGINELE INSTRUCTIES TRADUÇÃO DAS INSTRUÇÕES ORIGINAIS OVERSÆTTELSE AF DE ORIGINALE INSTRUKTIONER ÖVERSÄTTNING AV DE URSPRUNGLIGA INSTRUKTIONERNA ALKUPERÄISTEN OHJEIDEN SUOMENNOS OVERSETTELSE AV DE ORIGINALE INSTRUKSJONENE ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ TŁUMACZENIE INSTRUKCJI ORYGINALNEJ PŘEKLAD ORIGINÁLNÍCH POKYNŮ AZ EREDETI ÚTMUTATÓ FORDÍTÁSA TRADUCEREA INSTRUCŢIUNILOR ORIGINALE TULKOTS NO ORIĢINĀLĀS INSTRUKCIJAS ORIGINALIŲ INSTRUKCIJŲ VERTIMAS ORIGINAALJUHENDI TÕLGE PRIJEVOD ORIGINALNIH UPUTA PREVOD ORIGINALNIH NAVODIL PREKLAD ORIGINÁLNYCH POKYNOV ΜΕΤΆΦΡΑΣΗ ΤΩΝ ΠΡΩΤΌΤΥΠΩΝ ΟΔΗΓΙΏΝ ORIJINAL TALIMATLARIN TERCÜMESI

EN FR DE ES IT NL PT DA SV FI NO RU PL CS HU RO LV LT ET HR SL SK EL TR

WARNING

Read all safety warnings and all instructions. Failure

to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference.

ROUTER SAFETY WARNINGS

■ Hold power tool by insulated gripping surfaces,

because the cutter may contact its own cord.

Cutting a “live” wire may make exposed metal parts of the power tool “live” and shock the operator.

■ Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding

the work by your hand or against the body leaves it unstable and may lead to loss of control.

■ If the product is provided for the connection of dust

extraction and collecting equipment, ensure these are connected and properly used.

■ Always use bits of the correct shank diameter that are

suitable for the speed of the product.

■ Wear a face or dust mask.

■ Keep mains lead clear from working range of the

product. Always lead the cable away behind you.

■ Only move the workpiece in counter rotation to cutter

(only work oppositely oriented).

■ Never reach into the danger area of the machine when

it is running.

■ Chips and splinters must not be removed while the

machine is running.

WARNING

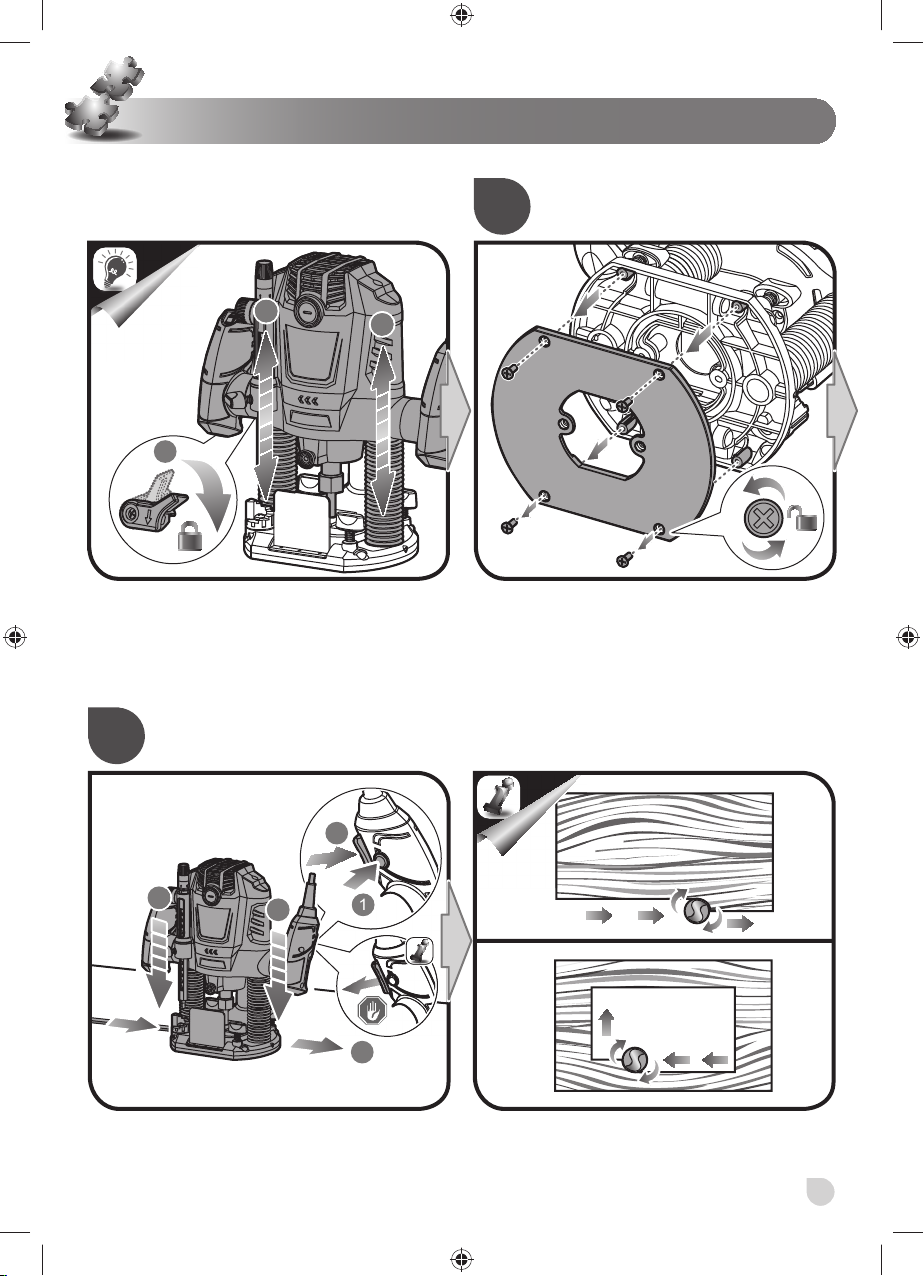

Always feed the product into the workpiece against the rotation direction of the bit. If feeding with the rotation direction of the bit, the rotational force of the spinning bit will tend to throw the tool away from the workpiece. This could result in loss of control of the product.

English

MAINTENANCE

WARNING

The product should never be connected to a power supply when you are assembling parts, making adjustments, cleaning, performing maintenance, or when the product is not in use. Disconnecting the product will prevent accidental starting that could cause serious injury.

WARNING

When servicing use only original manufacturer’s replacement parts. Use of any other parts may create a hazard or cause product damage.

■ Avoid using solvents when cleaning plastic parts. Most

plastics are susceptible to various types of commercial solvents and may be damaged by their use. Use clean cloths to remove dirt, carbon dust, etc.

WARNING

Do not at any time let brake ﬂ uids, gasoline, petroleum- based products, penetrating oils, etc., come in contact with plastic parts. They contain chemicals that can damage, weaken or destroy plastic.

■ Electric tools used on fiberglass material, wallboard,

spackling compounds, or plaster are subject to accelerated wear and possible premature failure because the fiberglass chips and grindings are highly abrasive to bearings, brushes, commutators, etc. Consequently, we do not recommend using this tool for extended work on these types of materials. However, if you do work with any of these materials, it is extremely important to clean the product using compressed air.

WARNING

Always wear safety goggles or safety glasses with side shields during power tool operation or when blowing dust. If operation is dusty, also wear a dust mask.

INTENDED USE

■ Cutting grooves and shaping edges in wood.

■ Freehand cutting of letters, grooves and patterns in

wood

■ Chamfering, rabbeting, dadoing and dovetailing in

wood.

Do not use this product in any way other than those stated for intended use.

■ If the power supply cord is damaged, it must be replaced

only by the manufacturer or by an authorized service center to avoid risk. Contact authorized service center.

■ For greater safety and reliability, all repairs should be

performed by an Authorised Ryobi Service Centre.

LUBRICATION

All of the bearings in the product are lubricated with a sufﬁ cient amount of high grade lubricant for the life span of the product under normal operating conditions. Therefore, no further lubrication is required.

ENVIRONMENTAL PROTECTION

Recycle raw materials instead of disposing of as waste. The machine, accessories and packaging should be sorted for environmentalfriendly recycling.

SYMBOLS

Safety alert

Class II tool, double insulation

CE conformity

EurAsian Conformity Mark.

Please read the instructions carefully before starting the machine.

Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your local authority or retailer for recycling advice.

English

AVERTISSEMENT

Lisez tous les avertissements de sécurité et toutes les instructions. Le non respect des avertissements et

du mode d’emploi peut entraîner un choc électrique, un incendie et/ou de graves blessures.

Conservez ces avertissements et instructions pour pouvoir vous y reporter ultérieurement.

AVERTISSEMENTS DE SÉCURITÉ RELATIFS AUX DÉFONCEUSES ET AFFLEUREUSES

■ Ne tenez l’outil que par les parties isolées et

antidérapantes lorsque vous travaillez sur une surface pouvant cacher des fils électriques ou lorsque le travail requis est susceptible de placer le cordon d’alimentation sur la trajectoire de l’outil.

Le fait de couper un fil “sous tension” pourrait véhiculer cette tension électrique vers les parties métalliques de l’outil et exposer l’opérateur à un risque d’électrocution.

■ Utilisez des serre-joints ou autre dispositif pratique

pour bloquer et maintenir la pièce à usiner sur un support stable. Le maintien de la pièce à usiner à la

main ou contre le corps est instable et peut entraîner une perte de contrôle.

■ Si un outil est prévu pour être relié à un dispositif

d’aspiration et de collecte des poussières, assurezvous que ce dispositif est en place et qu’il est utilisé de façon correcte.

■ Utilisez toujours des fraises ayant le bon diamètre de

queue et qui supportent la vitesse de rotation de l’outil.

■ Portez un masque facial ou un masque anti-poussières.

■ Le câble d’alimentation doit toujours se trouver en

dehors du champ d’action de la machine. Faites toujours cheminer le câble derrière vous.

■ L’avance de la pièce à usiner doit se faire en opposition

par rapport à la rotation de l’élément de coupe. (ne travaillez qu’en opposition)

■ Ne jamais intervenir dans la zone dangereuse lorsque

la machine est en marche.

■ Ne jamais enlever les copeaux ni les éclats lorsque la

machine est en marche.

AVERTISSEMENT

Faites toujours avancer l’outil dans la pièce à usiner de façon que le mouvement de rotation de la fraise soit en opposition avec le mouvement d’avance. Si vous faites avancer l’outil dans le sens de rotation de la fraise (en avalant), la force de rotation de fraise aura tendance à éjecter l’outil de la pièce à usiner. Vous pourriez alors perdre le contrôle de l’outil.

Français

UTILISATION PRÉVUE

■ Réalisation de rainures et de bords profilés dans le

bois.

■ Découpe à main libre de lettres, de rainures et de motifs

dans le bois.

■ Chanfreinage, feuillures, engravures et fraisage de

queues d’aronde dans le bois.

Ne vous servez pas de ce produit pour d'autres utilisations que celles décrites dans la section des utilisations prévues.

ENTRETIEN

AVERTISSEMENT

Le produit ne doit jamais être branché sur le secteur lorsque vous-y montez des pièces, lorsque vous effectuez des réglages, lorsque vous le nettoyez, lorsque vous l'entretenez, ou lorsque vous ne l'utilisez pas. Le fait de débrancher l'outil évitera toute mise en marche accidentelle susceptible de provoquer des blessures graves.

AVERTISSEMENT

Seules des pièces de rechange Ryobi d’origine doivent être utilisées en cas de remplacement. L'utilisation de toute autre pièce est susceptible de présenter un danger ou d'endommager votre outil.

■ Evitez d’utiliser des solvants pour nettoyer les parties en

plastique. La plupart des plastiques sont susceptibles d’être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc.

AVERTISSEMENT

Les éléments en plastique ne doivent jamais entrer en contact avec du liquide de frein, de l'essence, des produits à base de pétrole, des huiles pénétrantes, etc. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique.

■ Les outils électriques utilisés sur des matériaux en

fibre de verre, des plaques de plâtre, des panneaux de revêtement, ou du plâtre ont tendance à s’user plus rapidement et à présenter des défaillances prématurées car les poussières en provenance de ces matériaux sont très abrasifs pour les roulements, les charbons, les interrupteurs, etc. Par conséquent, nous vous déconseillons d'utiliser cet outil pour un travail prolongé sur ces types de matériaux. Toutefois, si vous devez poncer ces matériaux, il est extrêmement important de nettoyer le produit à l'aide d'air comprimé.

AVERTISSEMENT

Portez toujours un masque oculaire ou des lunettes de protection à volets latéraux lorsque vous utilisez l'outil électrique ou lorsque vous soufﬂ ez de la poussière. Si l'opération génère des poussières, portez également un masque anti-poussières.

■ Si le câble d'alimentation est endommagé, il ne doit

être remplacé que par le fabricant ou par un service après-vente agréé, pour éviter tout danger. Contactez un service après-vente agréé

■ Pour plus de sécurité et de fiabilité, toutes les

réparations doivent être effectuées par un centre service agréé Ryobi.

LUBRIFICATION

Tous les roulements de ce produit sont lubriﬁ és avec une quantité sufﬁ sante d'huile de haute qualité pour toute la durée de vie du produit sous des conditions d'utilisation normales. Par conséquent, aucune lubriﬁ cation supplémentaire n’est nécessaire.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières premières au lieu de les jeter avec les ordures ménagères. Pour protéger l’environnement, l’outil, les accessoires et les emballages doivent être triés.

Français

SYMBOLES

Alerte de Sécurité

Équipement à isolation de Classe II, double isolation

Conformité CE

Marque de qualité EurAsian

Veuillez lire attentivement le mode d’emploi avant de démarrer la machine.

Les produits électriques hors d’usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l’intermédiaire des structures disponibles. Contactez les autorité locales pour vous renseigner sur les conditions de recyclage.

WARNUNG

Lesen sie alle Sicherheitshinweise und Anweisungen aufmerksam durch. Die Missachtung

der nachfolgenden Anweisungen kann zu Unfällen wie Bränden, elektrischen Schlägen und/oder schweren Verletzungen führen.

Bewahren Sie diese Sicherheitshinweise und Anweisungen für einen späteren Gebrauch gut auf.

FRÄSEN UND TRIMMER SICHERHEITSWARNUNGEN

■ Halten Sie das elektrowerkzeug nur an den

isolierten Griffflächen, da der Fräser das eigene Netzkabel treffen kann. Durchtrennen von einem

unter Strom stehenden Draht, setzt auch freiliegende Metallteile des Werkzeugs unter Strom, und kann so dem Anwender einen Stromschlag versetzen.

■ Benutzen Sie Klemmen oder andere geeignete

Methoden und Stützen, um das Werkzeug an einem stabilen Unterbau zu sichern und stützen. Halten

des Werkstücks mit der Hand oder gegen den Körper führt zu Instabilität und möglichem Kontrollverlust.

■ Wenn das Werkzeug über einen Anschluss zu Geräten

zur Staubabsaugung und -sammlung verfügt, stellen Sie sicher, dass diese Geräte angeschlossen sind und ordentlich eingesetzt werden.

■ Verwenden Sie immer Bits mit dem richtigen

Schaftdurchmesser, die für die Drehzal des Werkzeugs geeignet sind.

■ Tragen Sie eine Gesichts- oder Staubmaske.

■ Anschlusskabel stets vom Wirkungsbereich der

Maschine fernhalten. Führen Sie das Kabel immer hinter Ihnen.

■ Bewegen Sie das Werkstück nur gegen die

Umlaufrichtung des Messers (Arbeiten Sie nur in entgegengesetzter Richtung).

■ Nicht in den Gefahrenbereich der laufenden Maschine

greifen.

■ Späne oder Splitter dürfen bei laufender Maschine nicht

entfernt werden.

WARNUNG

Führen Sie das Werkzeug immer gegen die Drehrichtung des Bits gegen das Werkstück. Wenn mit der Drehrichtung zugeführt wird, kann der Drehimpuls des sich drehenden Bits das Werkzeug von dem Werkstück weg schleudern. Das kann zum Verlust der Kontrolle über das Werkzeug führen.

Deutsch

■ Freihändiges Fräsen von Buchstaben, Nuten und

Mustern in Holz.

■ Abschrägen, Falzen, Nuten und Fräsen von

Schwalbenschwänzen in Holz.

Benutzen Sie dieses Produkt nicht auf andere Aufgaben als die genannten bestimmungsgemäßen Verwendungen.

WARTUNG UND PFLEGE

WARNUNG

Das Produkt sollte niemals an das Stromnetz angeschlossen sein, wenn Sie Teile zusammenbauen, Einstellungen vornehmen, Reinigen, Wartungsarbeiten durchführen oder wenn das Produkt nicht benutzt wird. Dadurch, dass das Werkzeug vom Stromkreis getrennt wird, wird ein unbeabsichtigtes Einschalten, das schwere Verletzungen verursachen könnte, verhindert.

WARNUNG

Verwenden Sie für die Wartung nur identische RyobiErsatzteile. Der Einsatz von anderen Teilen kann eine Gefahr verursachen oder das Produkt beschädigen.

■ Vermeiden Sie beim Reinigen der Plastikteile den

Einsatz von Lösungsmitteln. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Karbonstaub usw.

WARNUNG

Die Kunststoffelemente dürfen niemals mit Bremsﬂ üssigkeit, Benzin, Produkten auf Petroleumbasis, eindringende Öle usw. in Kontakt kommen. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können.

■ Elektrische Geräte, die zur Bearbeitung von

Glasfasermaterial, Gipsplatten und Verkleidungsplatten verwendet werden, werden schneller abgenutzt und versagen möglicherweise vorzeitig, weil die Späne und Sägespäne dieser Materialien sehr angreifend für Lager, Bürsten, Gleichrichter usw. sind. Daher ist das längere Bearbeiten dieser Materialien nicht zu empfehlen. Falls Sie dennoch diese Art von Materialien bearbeiten, müssen Sie das Produkt unbedingt mit Druckluft reinigen.

VORGESEHENE VERWENDUNG

■ Fräsen von Nuten und Formen von Holzkanten.

WARNUNG

Tragen Sie beim Arbeiten mit motorbetriebenen Werkzeugen oder beim Wegblasen von Staub immer eine Schutzbrille mit Seitenschutz. Tragen Sie außerdem bei staubigen Arbeiten eine Atemschutzmaske.

■ Falls das Stromkabel beschädigt sein sollte, darf es, um

jegliche Risiken zu vermeiden, ausschließlich durch den Hersteller oder ein autorisiertes Kundendienstzentrum ausgetauscht werden. Kontaktieren Sie Ihren autorisierten Kundendienst

■ Für eine höhere Sicherheit und Zuverlässigkeit müssen

alle Reparaturen von einem autorisierten Ryobikundendienst durchgeführt werden.

ÖLEN

Alle Lagerelemente in diesem Produkt sind mit ausreichend qualitativ hochwertigem Schmiermiettel für die gesamte Lebensdauer unter normalen Betriebsbedingungen geölt. Es ist daher keine zusätzliche Schmierung erforderlich.

UMWELTSCHUTZ

Recyceln Sie die Rohstoffe, anstatt sie im Haushaltsabfall zu entsorgen. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

Deutsch

SYMBOLE

Sicherheitswarnung

Klasse II Gerät, doppelisolierung

CE-Konformität

EurAsian Konformitätszeichen.

Bitte lesen Sie die Anweisungen sorgfältig, bevor Sie das Gerät einschalten.

Elektrische Geräte sollten nicht mit dem übrigen Müll entsorgt werden. Bitte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder Ihren Händler, um Auskunft über die Entsorgung zu erhalten.

ADVERTENCIA

Lea detenidamente todas las advertencias y todas las instrucciones. El incumplimiento de las instrucciones

que se indican a continuación puede ocasionar diversos accidentes como incendios, descargas eléctricas y/o graves heridas corporales.

Guarde estas advertencias e instrucciones para poder consultarlas posteriormente.

ADVERTENCIAS DE SEGURIDAD DE LA FRESADORAS Y DESBROZADORAS

■ Sujete la máquina por la parte engomada cuando

trabaje en una superficie debajo de la cual puedan pasar cables eléctricos o cuando el trabajo que desee realizar puede hacer que el cable de alimentación esté en la trayectoria de la máquina.

Si se corta un cable con energía, esa energía podría pasar a las piezas metálicas de la herramienta, provocando una descarga al operario.

■ Utilice cárceles u otros métodos prácticos para

asegurar y sujetar la pieza de trabajo sobre una plataforma estable. Si sujeta la pieza con la mano o

la apoya contra el cuerpo puede ser inestable, lo que puede hacerle perder el control.

■ Si existe una herramienta para la conexión de

accesorios de recogida y extracción de polvo, asegúrese de que está conectada y que se utilizan adecuadamente.

■ Use siempre brocas con el diámetro de rosca

correcto que sean adecuadas para la velocidad de la herramienta.

■ Utilice una careta o mascarilla.

■ Mantener siempre el cable separado del radio de

acción de la máquina. Coloque el cable de modo que quede detrás de Ud.

■ Mueva la pieza de trabajo sólo en contrarrotación a la

cuchilla (trabajar sólo orientado hacia el lado opuesto).

■ No manipular en el rodillo ni en las cuchillas con la

máquina conectada.

■ Nunca se debe intentar limpiar el polvo o viruta

procedente del taladrado con la máquina en funcionamiento.

ADVERTENCIA

Coloque siempre la herramienta en la pieza de trabajo en sentido contrario a la dirección de rotación de la broca. Si se introduce en la dirección de rotación de la broca, la fuerza giratoria de la broca tenderá a lanzar la herramienta fuera de la pieza de trabajo. Esto podría causar una pérdida de control de la herramienta.

Español

USO PREVISTO

■ Cortar aristas y perfilar cantos en madera.

■ Corte libre de paja, aristas y patrones en madera.

■ Achaflanado, muescas y desniveles, ensamblado a

cola de milano, en madera.

No utilice este aparato para cualquier otro ﬁ n que no sea aquel para el cual está pensado.

MANTENIMIENTO

ADVERTENCIA

El aparato nunca debe estar conectado a una fuente de alimentación eléctrica cuanto esté montando las piezas, realizando ajustes, limpiándolo, realizando el mantenimiento o cuando no lo esté utilizando. Desconectar la herramienta evitará el arranque accidental que podría causar lesiones graves.

ADVERTENCIA

Si fuera preciso cambiar algún elemento, utilice exclusivamente piezas de recambio Ryobi originales. El uso de otras piezas puede ocasionar riesgos o daños en el producto.

■ Evite el uso de disolventes para limpiar las piezas

de plástico. La mayor parte de los plásticos pueden resultar dañados con los disolventes que se venden en el mercado. Utilice un paño limpio para quitar las impurezas, el polvo, etc.

ADVERTENCIA

Los elementos de plástico nunca deben estar en contacto con líquido de frenos, gasolina, productos derivados de petróleo, aceites penetrantes, etc. Estos productos químicos contienen sustancias que pueden deteriorar, debilitar o destruir el plástico.

■ Las herramientas eléctricas utilizadas en material

de fibra de vidrio, placas de yeso o paneles de revestimiento suelen desgastarse más rápidamente y tener fallos o averías prematuramente ya que la viruta y el serrín resultantes de la fibra de vidrio son muy abrasivos para los cojinetes, las escobillas, los interruptores, etc. Por lo tanto, no se recomienda el uso de esta herramienta de trabajo ampliado sobre este tipo de materiales. Si tiene que lijar este tipo de materiales, es sumamente importante que limpie el producto con aire comprimido.

ADVERTENCIA

Siempre use gafas de seguridad o gafas de seguridad con protección lateral durante el funcionamiento de la herramienta eléctrica o cuando ésta desprenda polvo. Si la superﬁ cie de trabajo es polvorienta, use también una careta especíﬁ ca.

■ Si el cable de alimentación está dañado, debería ser

reemplazado únicamente por el fabricante o por un centro de servicio autorizado para evitar riesgos. Contacto centro de servicio autorizado.

■ Para más seguridad y fiabilidad, todas las reparaciones

deben ser efectuadas por un centro de servicio habilitado Ryobi.

LUBRICACIÓN

Todos los rodamientos de este producto están lubricados con cantidad suﬁ ciente de lubricante de grado alto para toda la vida de la unidad en condiciones de funcionamiento normales. Por lo tanto, no es menester prever ninguna lubricación adicional.

PROTECCIÓN DEL MEDIO AMBIENTE

Recicle las materias primas en lugar de tirarlas a la basura doméstica. Para proteger el medio ambiente, debe separar la herramienta, los accesorios y los embalajes.

Español

SÍMBOLOS

Atención

Equipamiento de Clase II, doble aislamiento

Conformidad con CE

Certiﬁ cado EAC de conformidad

Por favor lea las instrucciones detenidamente antes de arrancar la máquina.

Los productos eléctricos de desperdicio no deben desecharse con desperdicios caseros. Por favor recíclelos donde existan dichas instalaciones. Compruebe con su autoridad local o minorista para reciclar.

AVVERTENZE

Leggere con attenzione tutte le avvertenze e tutte le istruzioni. La mancata osservanza delle istruzioni

riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni ﬁ siche.

Conservare le presenti avvertenze ed istruzioni per poterle consultare in seguito.

ISTRUZIONI DI SICUREZZA RELATIVE AI FRESATRICI E RIFINITORI

■ Quando si lavora su una superficie che potrebbe

nascondere fili elettrici o se il lavoro da eseguire può portare il cavo d’alimentazione a trovarsi sulla traiettoria dell’apparecchio, afferrare quest’ultimo tenendolo soltanto per le parti isolate ed antiscivolo.

Tagliare un filo “sotto tensione” potrà esporre parti in metallo dell’elettroutensile “sotto tensione” e causare scosse all’operatore.

■ Utilizzare morsetti o altri pratici sistemi per ancorare

il pezzo sul quale si sta lavorando a una superficie stabile. Reggere il pezzo sul quale si sta lavorando con

le mani o poggiarlo contro il corpo lo renderà instabile e ciò potrà causare una perdita di controllo dell’utensile.

■ Se l’utensile viene fornito con l’accessorio per

l’estrazione e la raccolta della polvere, assicurarsi che tali accessori siano correttamente collegati e utilizzati.

■ Utilizzare sempre punte con il corretto diametro del

codolo, adatte alla velocità dell’utensile.

■ Indossare una maschera per il volto o per la polvere.

■ Tenere sempre lontano il cavo di collegamento

dall’area di lavoro dell’attrezzo. Il cavo dovrà essere sempre situato dietro l’operatore.

■ Spostare solo il pezzo sul quale si sta lavorando

nell’opzione contro-rotazione su fresa (Lavorare sempre in posizione opposta).

■ Non entrare nel raggio d‘azione dell‘utensile mentre è

in funzione.

■ Non rimuovere trucioli o schegge mentre l‘utensile è in

funzione.

AVVERTENZE

Applicare sempre l’utensile sul pezzo sul quale si sta lavorando inserendolo nel verso contrario alla direzione della punta. Se si inserisce l’utensile nel pezzo sul quale si sta lavorando con la direzione di rotazione della punta, la forza di rotazione della punta rotante tende a spostare l’utensile dall’oggetto sul quale si sta lavorando. Ciò potrà causare una perdita di controllo dell’utensile.

Italiano

UTILIZZO

■ Fare solchi e modellare bordi nel legno.

■ Ideale per tagliare lettere, fare solchi o disegni nel

legno.

■ Smussatura, tagli a battuta, incisioni e fresatura di code

di rondine nel legno.

Non utilizzare questo prodotto in modi diversi da quelli indicati nel manuale.

MANUTENZIONE

AVVERTENZE

Non collegare il prodotto a una presa dell'alimentazione quando si montano parti, svolgono operazioni di regolazione, pulizia, manutenzione, o quando il prodotto non è in uso. Scollagre l’utensile preverrà l’avvio accidentale che potrebbe causare gravi lesioni personali.

AVVERTENZE

In caso di sostituzione, utilizzare solo parti di ricambio originali Ryobi. Utilizzare parti di ricambio diverse potrebbe causare rischi o danneggiare il prodotto.

■ Evitare di utilizzare solventi quando si puliscono le parti

in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall’uso dei solventi disponibili in commercio. Utilizzare un panno pulito per rimuovere lo sporco, la polvere, ecc.

AVVERTENZE

Gli elementi in plastica non devono mai entrare a contatto con liquido dei freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. Tali prodotti chimici contengono sostanze che possono danneggiare, indebolire o distruggere la plastica.

■ Gli apparecchi elettrici utilizzati su prodotti in fibra di

vetro, lastre di gesso o pannelli di rivestimento tendono ad usurarsi più rapidamente e a presentare precoci problemi di funzionamento dal momento che trucioli e segatura prodotti da tali materiali risultano molto abrasivi nei confronti dei componenti di apparecchi elettrici quali gli ingranaggi, le spazzole, gli interruttori, ecc. Di conseguenza, noi non consigliamo di utilizzare questo strumento per il lavoro esteso su questi tipi di materiali. Tuttavia, qualora si debba procedere alla levigatura di questi materiali, è estremamente importante pulire il prodotto con aria compressa.

AVVERTENZE

Indossare sempre occhiali di sicurezza o occhiali di sicurezza con schermi laterali durante le operazioni con l’elettroutensile o quando si aspira della polvere. Nel caso in cui si preveda che le operazioni di lavoro causeranno polvere, indossare sempre una maschera anti-polvere.

■ Se il cavo di alimentazione è danneggiato deve essere

sostituito solo dalla ditta produttrice o dal centro servizi autorizzato per evitare eventuali rischi. Contattare il centro servizi autorizzato.

■ Per maggiore sicurezza ed affidabilità, effettuare tutte

le riparazioni presso un centro di assistenza autorizzato Ryobi.

LUBRIFICAZIONE

Tutti i cuscinetti di questo prodotto sono stati lubriﬁ cati con una quantità sufﬁ ciente di lubriﬁ cante di alta qualità per garantire l’ottimo funzionamento dell’utensile nelle normali condizioni di funzionamento. Di conseguenza, non è necessario effettuare alcuna lubriﬁ cazione supplementare.

TUTELA DELL’AMBIENTE

Riciclare le materie prime anziché gettarle tra i riﬁ uti domestici. Per tutelare l’ambiente, l’apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

Italiano

SIMBOLI

Allarme di sicurezza

Utensile di Classe II , doppio isolamento

Conformità CE

Marchio di conformità EurAsian

Leggere attentamente le istruzioni prima di avviare l’utensile.

I prodotti elettrici non devono essere smaltiti con i riﬁ uti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatire adeguatamente tali riﬁ uti.

WAARSCHUWING

Lees aandachtig alle waarschuwingen en alle voorschriften. Als u onderstaande voorschriften niet

opvolgt, kan dit leiden tot ongelukken zoals brand, elektrische schokken en/of ernstig lichamelijk letsel.

Bewaar deze waarschuwingen en voorschriften zorgvuldig om ze ook later te kunnen inzien.

BOVENFREZEN EN TRIMMERS VEILIGHEIDSWAARSCHUWINGEN

■ Houd de machine alleen vast aan geïsoleerde

en slipvrije delen als u in een oppervlak of ondergrond werkt waarin zich elektrische leidingen kunnen bevinden of als bij het uitvoeren van de werkzaamheden het netsnoer in de buurt van het werktuig zou kunnen komen. Het doorknippen van

een draad ‘onder stroom’ kan de metalen onderdelen van de elektrische apparaat doen ‘leven’ waardoor de gebruiker een schok kan krijgen.

■ Gebruik klemmen of andere praktische manieren

om het werkstuk aan een stabiel platform vast te maken en te ondersteunen. Als u het werktuig met de

hand of tegen het lichaam vasthoudt, blijft het onstabiel en kunt u de controle verliezen.

■ Als gereedschap van stofafzuiging-en opvanginstallatie

is voorzien, zorg er dan voor dat deze zijn verbonden en goed worden gebruikt.

■ Gebruik altijd stiften met de juiste steeldiameter die

geschikt zijn voor de snelheid van het apparaat.

■ Draag een gezichts- of stofmasker.

■ Snoer altijd buiten werkbereik van de machine houden.

Leid de kabel altijd achter u.

■ Draai alleen het werkstuk tegen de klok in van de

snijder (werk alleen in tegenovergestelde richting).

■ Niet aan de draaiende delen komen.

■ Spanen of splinters mogen bij draaiende machine niet

worden verwijderd.

WAARSCHUWING

Werktuig altijd tegengesteld aan de draairichting van de boorstift in het werkstuk brengen. Als u het werktuig in de draairichting van de boorstift inbrengt, zal de rotatiekracht van de ronddraaiende boorstift het werktuig weg van het werkstuk slingeren. Dit kan leiden tot verlies van controle over het werktuig.

Nederlands

in hout.

■ Kantfrezen, sponningfrezen, graveren en

zwaluwstaartfrezen in hout.

Gebruik dit product niet op een andere manier dan deze die in het voorgeschreven gebruik werd beschreven.

ONDERHOUD

WAARSCHUWING

Het product mag nooit met de stroomtoevoer worden verbonden als u onderdelen monteert, de machine afstelt, reinigt, onderhoudswerken uitvoert of als het product niet wordt gebruikt. Wanneer u het werktuig ontkoppelt, voorkomt dit accidenteel starten, wat ernstige letsels kan veroorzaken.

WAARSCHUWING

Gebruik voor vervanging uitsluitend originele Ryobi reserveonderdelen. Gebruik van niet originele onderdelen kan gevaar opleveren of schade aan de machine veroorzaken.

■ Voorkom het gebruik van oplosmiddelen wanneer u

kunststof onderdelen reinigt. De meeste kunststoffen kunnen worden beschadigd door de in de handel zijnde oplosmiddelen. Gebruik een schone doek om vuil of stof te verwijderen.

WAARSCHUWING

Voorkom steeds dat remvloeistoffen, benzine, petroleumproducten, kruipolie enz. in contact komen met kunststof onderdelen. Deze chemicaliën bevatten namelijk stoffen die kunststof kunnen beschadigen, verzwakken of aantasten.

■ Gereedschap dat voor bewerking van glasvezeldelen,

gipsplaten of bekledingsplaten wordt gebruikt, loopt meer risico om voortijdig te slijten of defect te raken.Het zaagsel en slijpsel dat uit deze materialen ontstaat, heeft een zeer schurende werking op bepaalde onderdelen van elektrisch gereedschap, zoals overbrengingen, borstels, schakelaars, enz. Daarom raden wij het gebruik van deze machine af indien veelvuldig in dergelijke materialen moet worden gewerkt. Als u dit soort materiaal toch moet bewerken, is het uiterst belangrijk om het product regelmatig met perslucht te reinigen.

BEOOGD GEBRUIK

■ Groeven snijden en randen vormen in hout.

■ Op het oog snijden van letters, groeven en patronen

WAARSCHUWING

Draag altijd een veiligheidsbril of gezichtsbescherming met zijdelingse bescherming terwijl u het werktuig gebruikt of wanneer u stof blaast. Als het werk stof veroorzaakt, draag dan ook een stofmasker.

■ Als het stroomsnoer beschadigd is, mag deze

uitsluitend worden vervangen door de fabrikant of door een geautoriseerd onderhoudscentrum om risico te voorkomen. Neem contact op met een Geautoriseerd Onderhoudscentrum.

■ Alle reparaties moeten worden uitgevoerd door een

erkend Ryobi servicecentrum teneinde de veilige en betrouwbare werking van de machine te garanderen.

SMERING

Alle lagers in dit product zijn gesmeerd met een voldoende hoeveelheid smeermiddel van hoge kwaliteit, wat moet volstaan voor de levensduur van de machine onder normale gebruiksomstandigheden. Extra smering is daarom niet noodzakelijk.

MILIEUBESCHERMING

Zorg dat grondstoffen worden gerecycleerd in plaats van weggegooid als afval. Om het milieu te beschermen dient de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum te worden aangeleverd.

Nederlands

SYMBOLEN

Veiligheidswaarschuwing

Klasse II-apparaat, dubbele isolatie

EU-conformiteit

EurAsian-symbool van overeenstemming.

Lees de instructies zorgvuldig voordat u de machine in gebruik neemt.

Elektrisch afval mag niet samen met ander huishoudafval worden weggegooid. Gelieve te recycleren indien de mogelijkheid bestaat. Neem contact op met uw gemeente of handelaar om advies te krijgen over recyclage.

AVISO

Leia com atenção todas as advertências e todas as instruções. O incumprimento das instruções seguintes

pode ocasionar acidentes como incêndios, choques eléctricos e/ou ferimentos graves.

Conserve estas advertências e instruções para poder consultá-las mais tarde.

AVISOS DE SEGURANÇA SOBRE A FRESADORAS E APARADORES

■ Segure a ferramenta unicamente pelas partes

isoladas e anti-derrapantes quando trabalhar numa superfície que pode esconder fios eléctricos ou quando o trabalho requerido possa pôr o fio de alimentação na trajectória da ferramenta. Cortar

um fio “vivo” pode tornar peças metálicas expostas da ferramenta “vivas” e provocar um choque no operador.

■ Use tornos ou outros métodos práticos para

assegurar e fixar a peça de trabalho sobre uma plataforma estável. Se segurar a peça com a mão ou

a apoiar contra o corpo pode ficar instável, o que pode fazer perder o controlo.

■ Se é fornecida a ferramenta para a ligação de espaços

de extracção e recolha de pó, assegure-se de que estes se encontram conectados e usados correctamente.

■ Use sempre brocas com o diâmetro de rosca correcto

que sejam adequadas para a velocidade da ferramenta.

■ Utilize uma mascara ou protecção para a cara se

trabalhar em condições de corte com poeira.

■ Manter sempre o cabo de ligação fora da zona de

acção da máquina. Direccione sempre o cabo de forma a ficar atrás de si.

■ Mova a peça de trabalho apenas no sentido contrário

de rotação ao cortador (apenas trabalhe na orientação oposta).

■ Não introduza as mãos na área perigosa, estando a

máquina em funcionamento.

■ Não remover aparas ou lascas enquanto a máquina

trabalha.

AVISO

Alimente sempre a ferramenta na peça de trabalho contra o sentido de rotação da broca. Se alimentar no sentido de rotação da broca, a força rotacional da broca giratória tenderá a projetar a ferramenta da peça de trabalho. Isto poderia resultar em perda de controlo da ferramenta.

Português

UTILIZAÇÃO PREVISTA

■ Cortar arestas e perfilar cantos em madeira.

■ Corte livre de detritos, arestas e padrões em madeira.

■ Chanfrar, fazer malhetes, entalhar e fazer sambladuras

em rabo-de-andorinha na madeira.

Não use este aparelho de qualquer outra forma que não seja a indicada para o uso pretendido.

MANUTENÇÃO

AVISO

O produto nunca deve estar conectado a uma fonte de alimentação enquanto está a montar peças, fazer ajustes, limpar, realizar a manutenção, ou quando o aparelho não está a ser usado. Desligar a ferramenta irá prevenir o arranque acidental que poderia causar graves lesões.

AVISO

Utilize unicamente peças sobresselentes Ryobi de origem quando ﬁ zer substituições. O uso de quaisquer outras peças pode criar perigo ou causar danos ao aparelho.

■ Evite usar solventes ao limpar as peças de plástico.

A maioria dos plásticos pode ser danificada pelos solventes vendidos no comércio. Utilize um pano limpo para remover as sujidades, o pó, etc.

AVISO

Os elementos de plástico nunca devem entrar em contacto com líquido de travões, gasolina, produtos à base de petróleo, óleos penetrantes, etc. Estas substâncias contêm produtos químicos que podem daniﬁ car, enfraquecer ou destruir o plástico.

■ As ferramentas eléctricas utilizadas em equipamentos

de fibra de vidro, placas de gesso, painéis de revestimento têm tendência a desgastarem-se mais rapidamente e a apresentar falhas prematuras, dado que as aparas e a serradura provenientes destes materiais são com efeito muito abrasivas para as peças das ferramentas eléctricas como por exemplo as engrenagens, as escovas, os interruptores, etc. Por conseguinte, não recomendado o uso dessa ferramenta de trabalho alargado sobre estes tipos de materiais. Contudo, caso trabalhe com qualquer um destes materiais, é extremamente importante que limpe o produto com ar comprimido.

AVISO

Use sempre óculos de protecção ou óculos de segurança com protecções laterais durante a operação da ferramenta eléctrica ou quando estiver a levantar poeira no ar. Caso a operação seja poeirenta, use também uma máscara contra o pó.

■ Se o cabo de alimentação estiver danificado, deverá

ser substituído unicamente pelo fabricante ou por um centro de serviço autorizado para evitar riscos. Contacte o centro de serviço autorizado.

■ Para mais segurança e fiabilidade, todas as reparações

devem ser feitas por um centro de serviço autorizado Ryobi.

LUBRIFICAÇÃO

Todos os rolamentos deste produto estão lubriﬁ cados com uma quantidade suﬁ ciente de lubriﬁ cante de elevado nível, de acordo com a duração de vida da unidade em condições normais de funcionamento. Por conseguinte,não requer nenhuma lubriﬁ cação suplementar.

PROTECÇÃO DO AMBIENTE

Recicle os materiais em vez de pô-los directamente no lixo doméstico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser seleccionados.

Português

SÍMBOLOS

Alerta de Segurança

Equipamento de Classe II, isolamento duplo

Conformidade CE

Marca de conformidade EurAsian.

Agradecemos que leia atentamente as instruções antes de iniciar a máquina.

Os aparelhos eléctricos antigos não devem ser eliminados juntamente com o lixo doméstico. Recicle onde existem instalações para o efeito. Veriﬁ que com as suas Autoridades Locais ou revendedor para obter informações sobre reciclagem.

ADVARSEL

Læs alle advarsler og anvisninger grundigt igennem.

Hvis nedenstående forskrifter ikke overholdes, kan der ske uheld og ulykker som brand, elektrisk stød og/eller alvorlige personskader.

Gem vejledningen med advarsler og anvisninger til senere opslag.

FRÆSERE OG TRIMMERE SIKKERHEDSANVISNINGER

■ Hold udelukkende værktøjet de isolerede

gribesteder ved arbejde på flader, hvor der kan ligge el-ledninger skjult, eller når den strømførende ledning kan komme til at befinde sig i værktøjets arbejdsfelt. Hvis der skæres ind i en strømførende

ledning, bliver udsatte metaldele af elværktøjet strømførende og kan give operatøren elektrisk stød.

■ Brug skruestik eller lignende til at fastgøre og

understøtte emnet til en stabil overflade. Holdes

emnet i hænderne eller ind mod kroppen, bliver det ustabilt, og man risikerer at miste kontrollen.

■ Hvis værktøjet er beregnet til tilslutning af

støvudsugnings- og -opsamlingsudstyr, skal dette tilsluttes og anvendes korrekt.

■ Der skal altid bruges bits med den rigtige skaftdiameter,

og som er egnet til værktøjets hastighed.

■ Bær ansigts- eller støvmaske.

■ Tilslutningskablet holdes hele tiden væk fra maskinens

arbejdsområde. Træk altid kablet bort bag dig.

■ Emnet må kun bevæges modsat fræserens

rotationsretning (der må kun arbejdes i modgående retning).

■ Pas på ikke at få hånden ind i maskinen.

■ Spåner eller splinter må ikke fjernes, medens maskinen

kører.

ADVARSEL

Man skal altid føre værktøjet ind i emnet imod bittens rotationsretning. Hvis man fremfører værktøjet med bittens rotationsretning, vil den roterende bits rotationskraft støde værktøjet bort fra emnet. Dette man medføre, at man mister kontrollen over værktøjet.

TILTÆNKT ANVENDELSESFORMÅL

■ Skæring af riller og udformning af kanter i træ.

■ Frihåndsskæring af bogstaver, riller og mønstre i træ.

■ Affasning, falsfræsning, indskæring og fræsning af

svalehaler i træ.

Dette produkt må kun bruges til de formål, der er angivet

Dansk

under formålsbestemt/korrekt brug.

VEDLIGEHOLDELSE

ADVARSEL

Produktet må aldrig sluttes til en strømforsyning, mens man er i færd med at samle dele, foretage justeringer, rengøre, udføre vedligeholdelsesarbejde, eller når produktet ikke anvendes. Ved at afbryde forbindelsen til strømforsyningen forhindrer man utilsigtet start af produktet, hvilket kan medføre alvorlige personskader.

ADVARSEL

I forbindelse med servicearbejde må der kun bruges identiske Ryobi-dele. Brug af alternative dele kan forårsage farlige situationer eller ødelægge produktet.

■ Undgå brug af opløsningsmidler til rengøring af

plastdele. De fleste plasttyper bliver ødelagt, hvis de renses med almindelige gængse opløsningsmidler. Fjern snavs, støv m.v. med en ren klud.

ADVARSEL

Plastelementerne må aldrig komme i berøring med bremsevæske, benzin, olie- eller petroleumsbaserede produkter, rustløsnende olie o. lign. Disse kemiske produkter indeholder stoffer, som kan beskadige, mørne eller ødelægge plastmaterialet.

■ Elektriske værktøjer, som bruges på glasfiber,

gipsplader og beklædningsplader har tendens til at blive slidt hurtigere og evt. få flere driftsproblemer. Spåner og savsmuld fra disse materialer har nemlig en kraftig slibevirkning på det elektriske værktøjs dele, fx lejer, kulbørster, omskiftere osv. Derfor har vi ikke anbefales at bruge dette værktøj til udvidet arbejde med disse typer af materialer. Men hvis der skal slibes denne type materialer, er det yderst vigtigt at rense produktet med trykluft.

ADVARSEL

Bær altid sikkerhedsbriller med sideskjolde under betjening af elværktøjet eller ved støv-ophvirvling. Hvis der ophvirvles støv under arbejdet, bæres også støvmaske.

■ Hvis strømforsyningskablet beskadiges, skal det

udskiftes af producenten eller på et autoriseret servicecenter for at undgå risici. Kontakt autoriseret servicecenter.

■ Af hensyn til brugersikkerheden og drifts- sikkerheden

skal reparationer udføres på et autoriseret Ryobi serviceværksted.

SMØRING

Alle lejerne i dette produkt er smurt for produktets levetid under normale driftsbetingelser med en tilstrækkelig mængde højkvalitetssmøremiddel. Det er derfor ikke nødvendigt med yderligere smøring.

MILJØBESKYTTELSE

Råmaterialerne skal genbruges og ikke bortskaffes som almindeligt affald. Af hensyn til miljøet skal redskab, tilbehør og emballage sorteres.

SYMBOLER

Sikkerheds Varsel

Klasse II-udstyr, dobbelt-isolering

CE Overensstemmelse

EurAsian overensstemmelsesmærke.

Læs venligst vejledningen grundigt igennem før maskinen tages i brug.

Elektriske affaldsprodukter bør ikke afskaffes sammen med husholdningsaffald. Genbrug venligst hvor faciliteterne tillader dette. Tjek med din lokale kommune eller forhandler for genbrugsråd.

Dansk

VARNING

Läs noga alla varningar och alla instruktioner.

Underlåtenhet att respektera dessa föreskrifter kan leda till olyckor som brand, elektriska stötar och/eller allvarliga kroppsskador.

Spara dessa varningar och instruktioner för senare behov.

SÄKERHETSFÖRESKRIFTER FÖR RUNDSLIP OCH TRIMSLIP

■ Håll i verktyget endast i de isolerade och halksäkra

delarna då du arbetar på en yta som kan dölja elektriska ledningar eller då arbetet är sådant att nätsladden kan placeras i verktygets bana. Att

skära i en strömförande ledning kan göra exponerade metalldelar ledande och ge användaren en elektrisk stöt.

■ Använd klämmor eller något annat sätt för att säkra

och stödja arbetsstycket på stabilt underlag. Att

hålla arbetsstycket i handen eller mot kroppen gör det instabilt och kan göra att kontrollen förloras.

■ Om tillbehör för dammutsug och dammuppsamling

finns tillgängliga för verktyget, kontrollera att dessa är monterade korrekt och används på rätt sätt.

■ Använd alltid bits med diameter som passar för

verktygets hastighet.

■ Bär en ansiktsmask.

■ Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg

kabeln bakåt i förhållande till arbetsriktningen.

■ Flytta endast stycket du arbetar i motsatt rotation mot

hur du skär (arbeta enbart i motsatt riktning).

■ Lakttag största försiktighet när maskinen är igång.

■ Avlägsna aldrig spån eller flisor när maskinen är igång.

Svenska

UNDERHÅLL

VARNING

Produkten får inte anslutas till elnät under montering, justering, rengöring, underhåll eller då produkten inte används. Om du kopplar ur verktyget från eluttaget så förhindrar du oavsiktlig start som kan resultera i allvarliga skador.

VARNING

Vid service ska endast originaldelar från Ryobi användas. Användning av andra delar kan orsaka fara eller produktskada.

■ Undvik att använda lösningsmedel vid rengöring av

plastdelar. Flertalet plaster kan skadas vid användning av vissa lösningsmedel som säljs i affärerna. Använd en ren tygtrasa för att torka bort smuts, damm, osv.

VARNING

Se till att plastdelarna aldrig kommer i kontakt med bromsvätska, bensin, produkter med petroleumbas, penetrerande oljor, osv. Dessa ämnen innehåller kemiska produkter som kan skada, försvaga eller förstöra plasten.

■ Elektriska verktyg som används på glasfiber, gipsplattor

eller beklädnadspaneler tenderar att slitas snabbare och få funktionsavbrott i förtid på grund av att spån och sågspån som härstammar från dessa material angriper kugghjul, elborstar, strömbrytare, osv. Därför gör vi rekommenderar inte att använda det här verktyget för utvidgad arbetet med dessa typer av material. Om du emellertid måste arbeta med dessa material är det ytterst viktigt att rengöra produkten med tryckluft.

VARNING

För alltid in verktyget i arbetsstycket motsatt rotationsriktningen. Om det förs in med rotationsriktningen kommer rotationskraften i den snurrande biten ha en tendens att kasta ut verktyget från arbetsstycket. Det kan leda till att kontrollen över verktyget går förlorad.

ANVÄNDNINGSOMRÅDE

■ Skära spår och forma kanter i trä.

■ Gör tecken, spår och mönster i trä på frihand.

■ Avfasning, falsning, långhålsfräsning och sinkning i trä.

Använd inte produkten på annat sätt än vad som anges för normalt bruk.

VARNING

Använd alltid skyddsglasögon när du använder verktyget eller när du blåser damm. Använd en ansiktsmask om det dammar mycket.

■ För att minska risken får en skadad strömsladd

endast repareras av tillverkaren eller ett auktoriserat servicecenter. Kontakta ett auktoriserat servicecenter.

■ Av säkerhetsskäl är det viktigt att alla reparationer

utförs på en serviceverkstad som godkänts av Ryobi.

SMÖRJNING

Alla lager i den här produkten är smörjda med tillräckligt mycket högkvalitativt smörjmedel för att räcka under maskinens hela livslängd, vid en normal användning. Därför behövs ingen ytterligare smörjning.

MILJÖSKYDD

Råmaterialen ska återvinnas i stället för att kastas i hushållsavfallet. För att skona miljön ska verktyget, tillbehören och emballagen sorteras.

SYMBOLER

Säkerhetsvarning

Klass II-utrustning, dubbelisolering

CE-konformitet

EurAsian överensstämmelsesymbol.

Läs instruktionerna ordentligt innan start av maskinen.

Gamla elektroniska produkter ska inte kastas med hushållssoporna. Återvinn där sådana faciliteter ﬁ nns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips.

Svenska

VAROITUS

Lue kaikki varoitukset ja ohjeet huolellisesti. Näiden

ohjeiden laiminlyönti voi aiheuttaa onnettomuuksia kuten tulipalon, sähköiskun ja/tai vakavia ruumiinvammoja.

Säilytä nämä varoitukset ja ohjeet myöhempää tarvetta varten.

JYRSIMET JA TRIMMERIT TURVALLISUUSVAROITUKSET

■ Pidä työkalusta kiinni vain eristetyistä

luistamattomista osista työskennellessäsi pinnalla, joka saattaa kätkeä sähköjohtoja tai milloin vaadittu työ edellyttää mahdollisesti sähköjohdon asettamista työkalun liikeradalle. Jos laite leikkaa

sähköistettyä johtoa, sähkötyökalun metalliosat voivat sähköistyä ja aiheuttaa käyttäjälle sähköiskun.

■ Kiinnitä työkappale ja tue se vakaaseen paikkaan

puristimilla tai muilla käytännöllisillä keinoilla. Jos

työkappaletta pidellään kädessä tai kehoa vasten, se on epävakaa ja voi aiheuttaa hallinnan menetyksen.

■ Jos laitetta varten on pölynpoisto- ja keräyslaite, kytke

se asianmukaisesti ja käytä sitä oikein.

■ Käytä aina teriä, joiden varsi on oikean paksuinen ja

jotka sopivat laitteen nopeudelle.

■ Käytä kasvo- tai pölynaamaria.

■ Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se

aina taaksesi.

■ Liikuta työkappaletta ainoastaan leikkaussuuntaa

vastaan (työskentele vain vastakkaiseen suuntaan).

■ Älä tartu käynnistetyn laitteen työskentelyalueelle.

■ Lastuja tai puruja ei saa poistaa koneen käydessä.

VAROITUS

Syötä laite työkappaleeseen aina terän kiertosuuntaa vastaan. Jos työkappale syötetään terän kiertosuunnassa, pyörivän terän kiertovoima saattaa heittää laitteen pois työkappaleesta. Laite voi tällöin riistäytyä hallinnasta.

Suomi

HUOLTO

VAROITUS

Tuotetta ei tule koskaan kytkeä pistorasiaan osia koottaessa, säätöjä tehtäessä, puhdistettaessa,huollon aikana tai kun tuotetta ei aiota käyttää. Laitteen irrottaminen pistorasiasta estää sitä käynnistymättä vahingossa, jolloin vältytään mahdollisilta vakavilta vammoilta.

VAROITUS

Käytä vaihdossa yksinomaan alkuperäisiä Ryobi varaosia. Muunlaisten osien käyttö voi aiheuttaa vaaran tai vioittaa laitetta.

■ Älä puhdista muoviosia liuottimilla. Suurin osa

muoveista ei siedä markkinoilla olevia määrättyjä liuotteita, jotka vahingoittavat niitä. Käytä puhdasta riepua lian, pölyn jne. puhdistukseen.

VAROITUS

Muoviosat eivät saa koskaan joutua kosketukseen jarrunesteen, bensiinin, öljytuotteita, ruosteenirrotusöljyn jne. kanssa. Nämä kemialliset aineet voivat vaurioittaa, heikentää tai tuhota muovin.

■ Lasikuidun, kipsin, pinnotteiden ja laastin käsittelyyn

käytetyillä sähkötyökaluilla on taipumus kulua nopeammin, ja ne saattavat rikkoutua nopeammin sen takia, että lasikuitulastut ja hiomapöly kuluttavat laakereita, harjoja, kollektoreja jne. nopeasti. Siksi emme ole suositeltavaa käyttää tätä työkalua pidentävät näiden materiaali. Mikäli kuitenkin hiot tämäntyyppistä materiaalia, tuote on ehdottomasti puhdistettava säännöllisin väliajoin paineilmapuhaltimella.

VAROITUS

Käytä aina sähkölaitetta käyttäessäsi tai pölyä puhaltaessasi suojalaseja, joissa on sivusuojaimet. Käytä lisäksi pölynaamaria, jos työ on pölyistä.

KÄYTTÖTARKOITUS

■ Urien leikkaaminen puuhun ja reunojen muotoilu.

■ Kirjainten, urien ja kuvioiden leikkaaminen puuhun

vapaalla kädellä.

■ Puun särmäys, kynteitys, kaiverrus ja lohenpyrstöjen

jyrsintä.

Älä käytä tätä tuotetta millään muulla tavalla kuin sen käyttötarkoituksen mukaiseksi.

■ Jos virtajohto vioittuu, se on vaihdatettava ainoastaan

valmistajalla tai valtuutetussa huollossa, jotta vältytään vaaroilta. Ota yhteys valtuutettuun huoltoon.

■ Lisäturvallisuuden ja luotettavuuden takaamiseksi

kaikki korjaustyöt on annettava valtuutetun Ryobihuoltokeskuksen tehtäväksi.

VOITELU

Kaikki tuotteen laakerit on voideltu laitteen eliniäksi normaaliolosuhteissa riittävällä määrällä korkealaatuista voiteluainetta. Tästä syystätyökalu ei kaipaa lisävoitelua.

YMPÄRISTÖNSUOJELU

Älä hävitä raaka-aineita jätteinä vaan vie ne kierrätykseen. Ympäristönsuojelun kannalta työkalu, lisäva r usteet ja pakkausmateriaali on lajiteltava.

SYMBOLIT

Turvavaroitus

Luokan II laite, kaksoiseristys

CE-vastaavuus

EurAsian-vaatimustenmukaisuusmerkki.

Lue ohjeet huolellisesti ennen laitteen käynnistämistä.

Käytöstä poistettavia sähkölaitteita ei pidä hävittää talousjätteiden mukana. Ne on mahdollisuuksien mukaan pantava kiertoon. Kierrätysohjeita antavat kunnan viranomaiset ja vähittäiskauppiaat.

Suomi

ADVARSEL

Les nøye gjennom alle advarslene og instruksene.

Hvis forskriftene nedenfor ikke overholdes, kan det forårsake ulykker som brann, elektrisk støt og/eller alvorlige personskader.

Ta vare på disse advarslene og instruksene for å se I dem senere.

ROUTERE OG TRIMMERE SIKKERHETSADVARSLER

■ Hold verktøyet kun i de isolerte og sklisikre delene

når du arbeider på en flate som kan skjule elektriske ledninger eller når arbeidet kan plassere ledningen i verktøyets bane. Å kappe over en strømførende

ledning kan føre til at de eksponerte metallflatene på verktøyet blir strømførende og utsette brukeren for elektrisk støt.

■ Bruk tvinger og andre praktiske hjelpemidler

for å sikre og støtte arbeidsstykket på en stabil plattform. Å holde arbeidsstykket i håden eller trykket

mot kroppen kan gjøre det ustabilt og føre til tap av kontroll.

■ Hvis det finnes tilkoblingsmuligheter for oppsugnings-

og oppsamlingsutstyr for støv, sørg for at dette blir tilkoblet og brukt på riktig måte.

■ Bruk alltid bits med shank-diameter som stemmer med

verktøyets hastighet.

■ Bruk støvmaske.

■ Hold ledningen alltid vekk fra maskinens virkeområde.

Før ledningen alltid bakover fra maskinen.

■ Beveg arbeidsstykket i motsatt retning av kapperens

rotasjon (arbeid bare i motsatt rotasjonsretning).

■ Ikke grip inn i fareområdet mens maskinen er i gang.

■ Spon eller fliser må ikke fjernes mens maskinen er i

gang.

Norsk

Ikke bruk produktet på noen annen måte enn det som er angitt for tiltenkt bruk.

VEDLIKEHOLD

ADVARSEL

Produktet må ikke være koblet til strømnettet når du monterer deler, foretar justeringer, rengjør, utfører vedlikehold eller når produktet ikke er i bruk. Ved å fjerne batteripakken hindres utilsiktet start som kan føre til alvorlig personskade.

ADVARSEL

Bruk kun originale Ryobi reservedeler ved service og vedlikehold. Bruk av andre deler kan skape fare eller føre til skade på produktet.

■ Unngå bruk av løsemidler når du rengjør plastdelene.

De fleste plastmaterialene kan skades ved bruk av løsningsmidlene som fås i handelen. Bruk en ren klut til å tørke bort smuss, støv osv.

ADVARSEL

Plastdeler må aldri komme i kontakt med bremsevæske, bensin, petroleumsholdige produkter, penetrerende oljer, osv. Slike kjemiske produkter inneholder stoffer som kan skade, svekke eller ødelegge plasten.

■ Elektroverktøy som brukes på glassfibermaterialer,

sponplater og bekledningspaneler slites hurtigere og svikter tidligere siden flis og spon fra disse materialene er meget slipende for enkelte deler av elektriske verktøy som lagere, børster, brytere osv. Derfor har vi ikke anbefalt å bruke dette verktøyet for utvidet jobbe med disse typer materialer. Hvis du allikevel må slipe disse materialene, er det meget viktig at du gjør rent verktøyet med trykkluft.

ADVARSEL

Verktøyet må alltid gå inn i emne mot roteringsretningen til bitsen. Dersom emne mates inn med rotasjonsretningen til bitsen, vil spinningen til bitsen kunne slenge verktøyet unna emnet. Det kan medføre at man mister kontrollen over verktøyet.

TILTENKT BRUK

■ Lager spor og former kanter i tre.

■ Frihåndsskjæring av bokstaver, spor og mønster i tre.

■ Avfasing, falsfresing, treskjæring og sinkfresing i

treverk.

ADVARSEL

Bruk alltid vernebriller eller sikkerhetsbriller med sidebeskyttelse ved bruk av elektrisk verktøy eller når det blåses støv. Hvis arbeidet utløser støv, bruk også en støvmaske.

■ Hvis strømledningen skades må den kun erstattes

av produsenten eller et autorisert servicesenter for å unngå risiko. Kontakt et autorisert servicesenter.

■ For større sikkerhet og pålitelighet skal alle reparasjoner

foretas av et godkjent Ryobi serviceverksted.

SMØRING

Alle lagere på dette verktøyet er smurt med en passende mengde høykvalitets smøring for maskinens levetid under normale driftsforhold. Det er derfor unødvendig med tilleggsmøring.

MILJØVERN

Resirkuler råmaterialer istedenfor å kaste dem I søppelen. Verktøyet, tilbehørene og emballasjen bør sorteres for miljøvennlig resirkulering.

SYMBOLER

Sikkerhetsalarm

Class II-utstyr, dobbel isolering

CE samsvar

EurAsian Konformitetstegn.

Vennligst les instruksjonene nøye før du starter maskinen.

Avfall fra elektriske produkter skal ikke kastes sammen med husholdningsavfall. Vennligst resirkulervedeksisterende avfallsbehandlingssted. Undersøk hos dine lokale myndigheter eller forhandler for råd om resirkulering.

Norsk

ОСТОРОЖНО

Внимательно прочтите все предупреждения и инструкции. Несоблюдение правил техники

безопасности ведет к несчастным случаям: пожару, удару током и тяжелым травмам.

Храните настоящие предупреждения и инструкции для последующих консультаций.

ПРЕДОСТЕРЕЖЕНИЯ ОБ ОПАСНОСТИ ФРЕЗЕРНЫЕ МАШИНЫ И ОБРЕЗНЫЕ МАШИНЫ

■ Держите электрические инструменты за

изолированные поверхности только при выполнении операций, когда режущий инструмент может контактировать со скрытой проводкой или с собственным проводом.

Резка провода, находящегося под напряжением, может вызвать протекание электрического тока через металлические части электроинструмента и привести к поражению оператора электрическим током.

■ Используйте зажимы или другие

приспособления для закрепления и удержания обрабатываемой детали в устойчивом положении. Удерживая деталь рукой или прижимая

ее телом, вы не обеспечите ее устойчивости и это может привести к потере контроля.

■ Если инструмент предусматривает использование

устройство сбора и удаления пыли, обязательно его используйте.

■ Всегда используйте биты с правильным диаметром

хвостовика, подходящие для использования на скорости, с которой работает инструмент.

■ Надевайте маску для защиты лица или

пылезащитную маску.

■ Держите силовой провод вне рабочей зоны

инструмента. Всегда прокладывайте кабель за спиной.

■ Перемещайте эту деталь только по часовой

стрелке по отношению к лезвию (работайте, только расположившись в противоположном направлении).

■ Никогда не касайтесь опасной режущей зоны в

момент работы.

■ Не убирайте опилки и обломки при включенном

инструменте.

Русский

ОСТОРОЖНО

Всегда подавайте инструмент в заготовку против направления вращения головки. При подаче в направлении вращения головки вращательное усилие головки будет стремиться отбросить инструмент от заготовки. Это может привести к потере контроля над инструментом.

НАЗНАЧЕНИЕ

■ Вырезание пазов и формирование краев в

древесине.

■ Ручная резка букв, пазов и рисунков на древесине.

■ Снятие фасок, фальцовка, выборка прямоугольных

соединительных пазов и ласточкиных хвостов в деревянных заготовках.

Не используйте данный инструмент для каких-либо других целей, кроме как по назначению.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОСТОРОЖНО

Не допускайте подключения инструмента к источнику питания при сборке его деталей, выполнении регулировки, чистки, технического обслуживания или в тех случаях, когда он не используется. Отключение устройства от сети предотвращает случайный запуск, который может привести к тяжким телесным повреждениям.

ОСТОРОЖНО

При проведении технического обслуживания используйте только рекомендованные компанией Ryobi детали. Использование других запчастей может представлять опасность или повредить изделия.

■ Избегайте использования растворителей во время

чистки пластмассовых частей. Многие пластмассы чувствительны к воздействию различных бытовых растворителей и в результате их использования могут разрушиться. Для снятия грязи, пыли и пр. пользуйтесь чистой тряпкой.

ОСТОРОЖНО

Пластмассовые детали нельзя чистить тормозной жидкостью, бензином, нефтепродуктами, едкими маслами и т.д. Этн химикаты содержат вещества, которые могут испортить, ослабить или разрушить пластмасу.

Русский

■ Электрические инструменты, используемые

для обработки материалов из стекловолокна, древесноволокнистых плит, поверхностей, покрытых шпатлевкой или штукатуркой, подвержены более быстрому износу и преждевременному выходу из строя, так как крошка стекловолокна и шлифовальная пыль оказывают сильное истирающее действие на подшипники, щетки, коллектор и т.д. Поэтому не рекомендуется использовать инструмент для продолжительной работы с работе с любым из этих материалов необычайно важно производить чистку изделия с помощью сжатого воздуха.

Всегда надевайте предохранительные или защитные очки с боковыми защитными экранами при работе с данным инструментом или сдувании пыли. Если во время работы образуется много пыли, также надевайте пылезащитную маску.

■ Если кабель питания поврежден, во избежание

опасности его должен заменить либо сам производитель, либо специалист авторизованного сервисного центра. Обратитесь в авторизованный сервисный центр.

■ Для большей безопасности и надежности, все

ремонтные работы должны быть выполнены Ryobi авторизованный сервисный центр.

СМАЗКА

Все трущиеся детали данного изделия смазаны достаточным количеством высококачественной смазки на весь срок использования устройства при нормальных условиях эксплуатации. Поэтому дополнительная смазка не требуется.

этими видами материалов. Однако при

ОСТОРОЖНО

Перед использованием прибора внимательно ознакомьтесь с данной инструкцией. Отработанная электротехническая продукция должна уничтожаться вместе с бытовыми отходами. Утилизируйте, если имеется специальное техническое оборудование. По вопросам утилизации проконсультируйтесь с местным органом власти или предприятием розничной торговли.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизируйте как сырье, а не выбрасывайте как мусор. Машина, аксессуары и упаковка должны быть отсортированы.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Внимание

Оборудование класса II, двойная изоляция

Соответствие требованиям СЕ

Знак Евразийского Соответствия

OSTRZEŻENIE

Przeczytajcie uważnie wszystkie ostrzeżenia i zalecenia. Nie przestrzeganie przedstawionych niżej

zaleceń mogłoby pociągnąć za sobą wypadki takie jak pożary, porażenia prądem elektrycznym i /lub poważne obrażenia ciała.

Zachowajcie te ostrzeżenia i zalecenia, aby móc się do nich odnieść w późniejszym czasie.

FREZARKI I PRZYCINARKI OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

■ Kiedy pracujecie na powierzchni mogącej skrywać

przewody elektryczne, lub gdy podczas pracy przewód zasilający może być na trasie cięcia, trzymajcie narzędzie wyłącznie za izolowane i nieśliskie części. Przecięcie przewodu pod

napięciem spowoduje, że wszystkie metalowe części elektronarzędzia będą również pod napięciem, co w rezultacie spowoduje porażenie operatora prądem.

■ Należy stosować zaciski lub inne praktyczne

metody mocowania obrabianego materiału do stabilnej platformy. Przytrzymywanie obrabianego

materiału ręką lub dociskanie go do ciała powoduje niestabilność materiału i może doprowadzić do utraty kontroli.

■ Jeśli używane narzędzie posiada przyłącze do wyciągu

i gromadzenia kurzu, należy go stosować.

■ Zawsze należy uzwać bitów o odpowiedniej średnicy

trzpienia oraz maksymalnej prędkości obrotowej zgodnej z charakterystyką urządzenia.

■ W przypadku występowania zapylenia podczas cięcia,

zakładać maskę przeciwpyłową lub osłonę na twarz.

■ Kabel zasilający nie może znajdować się w obszarze

roboczym elektronarzędzia. Powinien on się zawsze znajdować się za operatorem.

■ Obrabiany materiał należy przesuwać w kierunku

przeciwnym do obrotów narzędzia (Pracę należy wykonywać wyłącznie stojąc naprzeciw).

■ Podczas pracy strugarki nie zbliżać się do strefy

niebezpiecznej.

■ Podczas pracy elektronarzędzia nie wolno usuwać

trocin ani drzazg.

OSTRZEŻENIE

Narzędzie zawsze należy przesuwać względem obrabianej powierzchni w kierunku przeciwnym do obrotów wiertła. W przypadku przesuwania narzędzia zgodnie z kierunkiem obrotów wiertła siła obrotowa obracającego się wiertła będzie powodować odrzut narzędzia od obrabianej powierzchni. Może to spowodować utratę kontroli nad narzędziem.

Polski

PRZEZNACZENIE

■ Wycinanie bruzd i frezowanie drewna.

■ Odręczne wycinanie liter, bruzd i wzorów w drewnie.

■ Fazowanie, wyżłabianie,wykonywanie wydr, wpustów i

zapłetwień w drewnie.

Nie należy używać tego produktu niezgodnie z przeznaczeniem.

KONSERWACJA

OSTRZEŻENIE

Produkt nigdy nie może być podłączony do źródła zasilania podczas montażu części, regulacji, czyszczenia, konserwacji lub gdy nie jest używany. Odłączenie urządzenia zapobiegnie jego przypadkowemu uruchomieniu, które groziłoby poważnym zranieniem.

OSTRZEŻENIE

Podczas konserwacji i naprawy używać wyłącznie identycznych części zamiennych ﬁ rmy Ryobi. Użycie jakiejkolwiek innej części mogłoby spowodować zagrożenie lub też uszkodzić wasze narzędzie.

■ Nie stosować rozpuszczalników do czyszczenia

elementów plastikowych. Większość tworzyw sztucznych, mogłyby zostać uszkodzone przez użycie rozpuszczalników dostępnych w sprzedaży. Używajcie czystej szmatki do mycia zabrudzeń, pyłu, itd.

OSTRZEŻENIE

Elementy plastikowe nigdy nie powinny być w kontakcie z płynem hamulcowym, benzyną, czy produktami na bazie ropy naftowej, przenikliwymi olejami itd. Substancje te zawierają produkty chemiczne, które mogłyby uszkodzić, osłabić lub zniszczyć plastik.

■ Stosowanie elektronarzędzi do obróbki włókna

szklanego, płyt gipsowo-kartonowych, tynku lub innych materiałów budowlanych powoduje ich szybsze zużycie i ryzyko przedwczesnego uszkodzenia z powodu właściwości ściernych pyłu i opiłków przedostających się do łożysk, szczotek, komutatora itp. W związku z tym nie zaleca się korzystanie z tego narzędzia przez dłuższy prace do tego typu materiałów. Jednak w przypadku wykonywania prac przy użyciu tych materiałów, bardzo ważne jest, aby wyczyścić produkt sprężonym powietrzem.

+ 61 hidden pages
