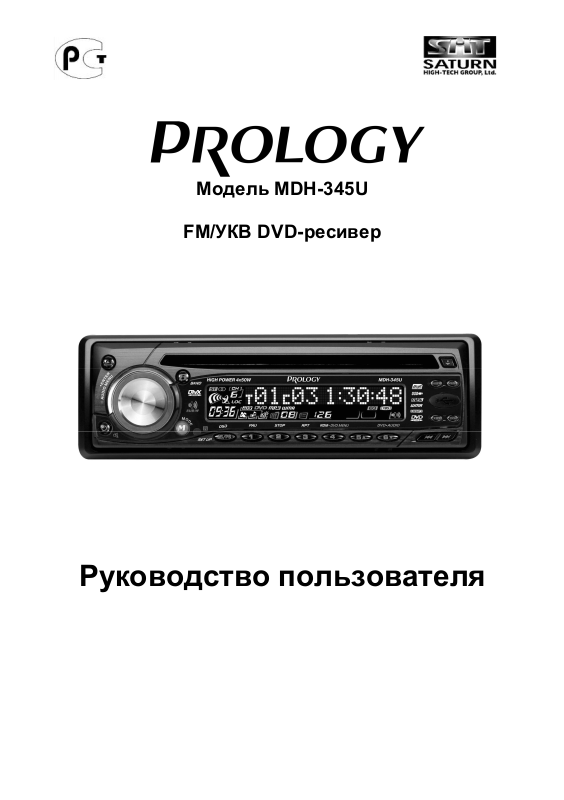

Prology MDH-345U User Manual

Модель MDH-345U

FM/УКВ DVD-ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и -экс плуатации FM/УКВ-приемника и проигрыват

DVD/VCD/CD/MP3/WMA/JPEG/DivX -дисков (далее "устройства") в

автомобиле с напряжением бортовой сети12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Внимание! Для управления воспроизведением

и навигации по

всем типам дисков, кроме Audio CD, требуется

использовать

внешний дополнительный монитор.





DVD-ресивер Prology MDH-345U предназначен для воспроизведе-

ния дисков форматов DVD, Video CD, Audio CD, MP3, WMA, JPEG, DivX а также карт памятиSD/MMC или USB. Устройство обеспечивает:

-воспроизведение цветного изображения через2 композитных видеовыхода в системах цветности PAL или NTSC;

-прием радиостанций в диапазонах FM и УКВ;

-воспроизведение звука через внешние громкоговорители или через линейный выход.

Функции устройства

·Полностью съемная передняя панель с футляром

·Совместимость с форматами DVD, VCD, CD, MP3, WMA, JPEG, DivX

·Слот для карт памяти SD/MMC

·Поддержка карт памяти с интерфейсом USB

·Системы цветности PAL/NTSC

·Высокая выходная мощность (4x50 Вт)

·Высокоскоростной цифровой PLL тюнер

·Память на 18 радиостанции

Prology MDH-345U

2

© Saturn Marketing, Ltd.

·Цветной матричный ЖК-дисплей

·Многоязычное экранное меню

·7-полосный анализатор спектра

·2 видеовыхода

·4 линейных выхода

·Выход на сабвуфер

·Аудио/видеовход

·2 цвета подсветки кнопок (янтарный/красный)

·Стандартный монтажный размер DIN

·Стандартный разъем ISO

Комплект поставки

Проигрыватель Prology MDH-345U

1 шт.

Панель передняя съемная

1 шт.

Футляр панели передней съемной

1 шт.

Пульт дистанционного управления

1 шт.

Крепежные принадлежности

1 комплект

Ключ-съемник

2 шт.

Кожух

1 шт.

Соединительные кабели

1 комплект

Настоящее Руководство пользователя

1 шт.

Гарантийный талон

1 шт.

Индивидуальная потребительская тара

1 комплект

Prology MDH-345U

3

© Saturn Marketing, Ltd.

Основные технические характеристики

Общие







Напряжение питание



11 - 14,4 В постоянного тока

Диапазон рабочих температур





0 ... + 50°C

Максимальная выходная мощность



4 x 50 Вт

Предохранитель





15 А

Установочные размеры (ШxВxГ)



182 x 50 x 182 мм

DVD/CD проигрыватель







Воспроизводимые диски

см. раздел "Воспроизводимые диски"

Размер дисков





12 см (5")

Формат телевизионного сигнала



NTSC /PAL

Уровень видеосигнала (пиковое значение)

1 В (на нагрузке 75 Ом)

Максимальный уровень линейного аудиовыхода:

4 В (действующее значение)







Цифровой выход





900 мВ

Уровень линейного выхода



400 мВ (при нагрузке 10 кОм)

Сопротивление линейного выхода



200 Ом

Максимальное напряжение линейного входа

1200 мВ

Входное сопротивление линейного входа

4,7 кОм

Частотная характеристика





20 Гц - 20 кГц (+/- 3дБ)

Отношение сигнал-шум





>90 дБ

Динамический диапазон





>90 дБ

Глубина разделения стереоканалов



>60 дБ (1 кГц)

Коэффициент нелинейных искажений



0,2%

Низкочастотные и высокочастотные





детонационные искажения:



Ниже предела измерений

FM и УКВ приемник







Диапазон частот



65 - 74, 87.5 - 108 МГц

Полезная чувствительность





<15 дБ (мкВ)

(при соотношении C/Ш 30 дБ)







Отношение сигнал-шум





>50 дБ

Глубина разделения стереоканалов



>25 дБ (1 кГц)

Prology MDH-345U

4

© Saturn Marketing, Ltd.

Для безопасного и эффективного использования устройства

· Данное изделие является технически сложным товаром и - от носится к бытовой радиоэлектронной аппаратуре. По Обще-

российскому классификатору продукции и услуг Устройство относится к группировке 3230115 Устройства радиоприемные

комбинированные прочие (часть IV ОКДП).

·Монтаж и эксплуатация данного сложного электронного - уст ройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в Инструкции по установке и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др.- (далее – сертифицированный сервисный центр).

·Для подачи питания на данное устройство может использовать-

ся только источник питания с напряжением+12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".

· Перед

установкой устройства, пожалуйста, полностью прочи-



тайте данную Инструкцию. Установка устройства требует под-



ключения ко многим штатным системам автомобиля. Автомо-



били имеют низковольтные или мультиплексные системы, кото-



рые могут быть повреждены при использовании низкоомных



проверочных приборов, например, проверочных ламп или логи-



ческих пробников (которые используются для тестирования



компьютеров). Для проверки всех штатных цепей автомобиля



перед

подключением

устанавливаемого

-

устро

ва используйте только высококачественный цифровой мультиметр.

· Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

Prology MDH-345U

5

© Saturn Marketing, Ltd.

·При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролития жидкости на приборную панель, а также попадание жидкостей через неплотности моторного щита, при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

·После использования автомобиля на открытом воздухе необходимо пылесосить салон в целях сбора возможных трупов насекомых и непопадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

·Никогда не засовывайте какие-либо предметы внутрь отсека диска устройства, кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

·Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии отсека проигрывателя. Храните диски подальше от прямых солнечных лучей.

·Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной, устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.

·Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель(отопитель) салона автомобиля, на

оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска , иследовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).

·"Перескакивание" воспроизведения. Когда автомобиль двигается по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио/видео файлов

Prology MDH-345U

6

© Saturn Marketing, Ltd.

могут появляться пропуски звучания и/или воспроизводимого изображения. Рекомендуется снизить скорость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.

· Очистка. Не пытайтесь очищать устройство с помощью какихлибо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую тряпку.

Для безопасного управления автомобилем:

·Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять требование Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.

·Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.

·

Обязательно устанавливайте рычаг управления автоматиче-



ской трансмиссии в положение«PARK», а рычаг переключения



ручной коробки передач – в нейтральное положение.

·Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать -воз можность движения автомобиля.

·Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.

·Поддерживайте относительно низкий уровень громкости, чтобы

во время движения иметь возможность слышать все, что происходит вокруг автомобиля.

· Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управления устройством, которые могут отвлечь Вас от управления автомобилем.

Prology MDH-345U

7

© Saturn Marketing, Ltd.

Воспроизводимые диски

Данный проигрыватель может воспроизводить следующие диски

Тип диска и лого-



Размер

Максимальное время вос-

тип



диска

произведения



DVD Video

5

дюймов

Приблизительно

133

минуты



(12 см)

(SS/SL)











Приблизительно

242

минуты

или





(SS/DL)









Приблизительно

266

минут













(DS/SL)











Приблизительно

484

минуты







(DS/DL)











SS = односторонний, DS = двух-







сторонний,











SL = однослойный, DL = двухслой-







ный





Video CD

5

дюймов

Приблизительно 74 минуты.



(12 см)







или



















Audio CD

5

дюймов

Приблизительно 74 минуты.



(12 см)



















Также воспроизводятся следующие диски:

·CD-R/RW

·DVD-R(+/-) / RW(+/-)

·HDCD

·CD-ROM

·DVD-ROM

Воспроизводимые форматы:

Аудиоформат: CD-DA, MP3, WMA на дисках CD-ROM, DVD-ROM

Примечание о форматах MP3 и WMA:

Prology MDH-345U

8

© Saturn Marketing, Ltd.

·Поддерживаемая скорость битового потока(битрейт): 32-256 kbps

·Поддерживаемые частоты дискретизации: 32, 44,1, 48 кГц

Видеоформат: IMAGE JPEG, DVD Video, MP4, Divx, Xvid на дисках CD-ROM, DVD-ROM

Поддерживаются форматы Mp4:

·MPEG-4, записанный по спецификацииISO 14496-2

·Simple Profile (SP)

·Advance Simple Profile (ASP)

·Поддерживается форматmp4 и m4a (только аудио)

Примечание о формате Divx: Поддерживаются:

·профильDivx Home Theatre

·версияDivx: 3.11, 4.12, 5.x

Данный проигрыватель не может воспроизводить следующие диски:

·3-дюймовые (8-сантиметровые) диски

·DVD-RAM

·CDG, CDV, CDI, LD

Номер региона (номер регионального ограничения)

Номер региона данного проигрывателя "5".

Двухслойные диски DVD

При воспроизведении двухслойного дискаDVD между окончанием первого слоя и началом второго слоя может произойти некоторая задержка по времени. В течение этого времени (несколько секунд) изображение на экране монитора может остановиться, а звук - прекратиться. Данное явление является обычным для воспроизведения двухслойных дисков и не свидетельствует о неисправности проигрывателя.

Диски Video CD, совместимые с PBC (управление воспроизведением)

Данное устройство обладает возможностью воспроизведения дисков Video CD, совместимых с функцией PBC (управление воспроизведением). Кроме возможности обычного воспроизведения аудио и

Prology MDH-345U

9

© Saturn Marketing, Ltd.

видеосигналов, совместимые с функциейPBC диски Video CD имеют записанное на диске меню PBC, позволяющее осуществлять воспроизведение в диалоговом режиме. В данном руководстве воспроизведение с использованием менюPBC обозначается как "воспроизведение PBC".

Внимание! Для управления воспроизведением

и навигации по

всем типам дисков, кроме Audio CD, требуется

использовать

внешний дополнительный монитор.





Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к"перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

·Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.

·Никогда не используйте для очистки дисков химические вещест-

ва, например, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.

·После использования обязательно помещайте диски в их короб-

ки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.

·Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.

·Никогда не приклеивайте бумагу и не пишите на любой изсто рон диска. Острые наконечники ручек или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.

·Никогда не используйте диски с необычным очертанием, напри-

мер, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.

Prology MDH-345U

10

© Saturn Marketing, Ltd.

· Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее использование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

Хранение, транспортирование, ресурс, утилизация

Устройство рекомендуется хранить в складских или домашних -ус ловиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе"Ж2" ГОСТ 15150 с учетом ГОСТ Р50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.

Срок службы устройства 2 года. Проигрыватель не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях). Элементы питания пульта дистанционного управления должны утилизироваться согласно местному законодательству по охране окружающей среды.

Гарантии поставщика

Устройство Prology MDH-345U соответствует утвержденному образцу.

Изготовитель гарантирует соответствие устройства требованиям ГОСТ 122006-87, ГОСТ 22505-97, ГОСТ 28002-88 и нормам элек-

тромагнитной совместимости ЭМС 10-94 и ЭМС 21-94. При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, устройство обеспечивает безопасность

иэлектромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ, неР оказывает вредного воздействия на окружающую среду и человека

ипризнан годным к эксплуатации.

Проигрыватель имеет гарантийный срок эксплуатации - 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия.

· на пульт дистанционного управления, элементы питания (батарейки);

Prology MDH-345U

11

© Saturn Marketing, Ltd.

·комплект электрической проводки;

·монтажные приспособления, инструмент, документацию, прила-

гаемую к изделию.

Установка устройства

Внимание! Перед установкой DVD-ресивера удалите 2 транспортировочных винта, которые находятся на верхней крышке проигрывателя. В противном случае DVD-ресивера не будет работать.

Примечания:

·Для установки устройства выберите такое место, где он не будет мешать водителю управлять автомобилем.

·Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.

·Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его нормальной работы.

·Если установка устройства требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

·

Устанавливайте устройство таким образом, чтобы он не мог



стать причиной ранения водителя или пассажиров во время вне-



запной остановки или резкого торможения.

·При установке отклонение устройства горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики устройства могут быть далеки от оптимальных.

·Никогда не устанавливайте устройство там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Prology MDH-345U

12

© Saturn Marketing, Ltd.

Процедура установки

Существует два варианта установкиDVD-ресивера. При использовании первого вариантаDVD-ресивер устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта DVD-ресивер устанавливается сзади передней панели (DVD-ресивер устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях DVD-ресивера). Более подробно оба варианта установки DVD-ресивера описываются в данном руководстве ниже.

Первый вариант установки DVD-ресивера

1.Приборная панель автомобиля.

2.Кожух. После установки кожуха DVD-ресивера в приборную панель автомобиля, выберите на кожухе те метал-

лические язычки, которые соответствуют толщине -при борной панели, и отогните их, чтобы зафиксировать кожух на месте.

3. Винт.

1.Приборная панель автомоби-

ля.

2.Гайка (5 мм).

3.Пружинная шайба.

4.Винт (5 х 25 мм).

5.Винт.

6.Металлическая планка.

Для закрепления задней части DVD-ресивера обязательно -ис пользуйте металлическую планку. Металлическая планка может быть согнута руками под желаемым углом.

7. Плоская шайба.

Prology MDH-345U

13

© Saturn Marketing, Ltd.

Удаление DVD-ресивера

1.Удалите декоративную рамку: Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя.

2.Вставьте съемники, входящие в комплектDVDресивера, в пазы на обе-

их сторонах устройства, как показано на рисунке, чтобы они зафиксировались со щелчком. Для того, чтобы вынуть DVDресивер из приборной панели автомобиля, потяните за съемники на себя.

Второй вариант установки DVD-ресивера

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панеляхDVDресивера.

Закрепите DVD-ресивер на крепежных кронштейнах штатного радиоприемника.

1. Выберите

положе-

ние

кронштейнов,

при

котором

будут

совмещены

резьбо-

вые

отверстия на

кронштейнах



резьбовые



соеди-

нения

на

корпусе

DVD-ресивера. За-

крепите

кронштей-

ны с

обеих

сторон

DVD-ресивера

не

менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 8 мм), либо винты с потайной головкой (4 х 8 мм), в зависимости от типа резьбовых отверстий на кронштейне.

2.Винт.

3.Крепежные кронштейны штатного радиоприемника.

4.Приборная панель или консоль автомобиля.

Prology MDH-345U

14

© Saturn Marketing, Ltd.

5. Скоба (необходимо удалить).

Примечание:

При установке DVD-ресивера по второму методу кожух, декоративная внешняя рамка и металлическая планка не используются.

Отсоединение передней панели

Нажмите на кнопку освобождения передней панели:

Отсоедините переднюю панель от CD-ресивера:

Храните переднюю панель в прилагающемся к проигрывателю футляре.

Установка передней панели на место

Для установки передней панели CD-ресивера на место вставьте ее в корпус, как показано на рисунке ниже, и убедитесь, что панель установлена правильно. В противном случае некоторые кнопки будут функционировать неправильно, а на дисплее будет появляться ошибочная индикация.

Prology MDH-345U

15

© Saturn Marketing, Ltd.

+ 33 hidden pages
